Дымовые трубы снип: СП 375.1325800.2017 Трубы промышленные дымовые. Правила проектирования, СП (Свод правил) от 14 декабря 2017 года №375.1325800.2017

Содержание

установка зонтика на кирпичный дымоход по СНиП

Колпаком на трубу дымохода называют устройство, защищающее верхний срез кирпичной кладки трубы от осадков и ветра и не препятствующее свободному движению дымовых газов. По сути это металлическая накладка в виде рамки, надеваемая на кирпичную кладку выхода дымохода, с отверстием по центру. Использование колпаков для дымохода было актуально в те времена, когда дымоходы в подавляющем большинстве случаев делали именно из кирпича, и вызвано оно было стремлением продлить срок службы кирпичной кладки трубы, внутренняя часть которой в наибольшей степени подвержена коррозии.

На сегодняшний день в новом строительстве трубы из кирпича используются крайне редко. Но собственники жилья, в своем стремлении к защите дымохода от воздействия атмосферы, зачастую устанавливают на верхнюю часть дымовой трубы различные устройства в виде зонтов, дефлекторов и флюгарок, плохо представляя при этом, как дополнительные элементы влияют на движение дыма и что может стать итогом использования подобных конструкций.

Требования СНиП

Старый СНиП запрещал установку каких бы то ни было защитных элементов на дымовой трубе. Новый, ныне действующий СНиП 41-01-2003, рекомендует защищать дымовые трубы от осадков, но при этом делает оговорку, что «зонты, дефлекторы и другие насадки на дымовых трубах не должны препятствовать свободному выходу дыма».

Никаких других уточнений по поводу установки защитных устройств на устье дымохода СНиП не дает, что открывает настоящий простор для творчества. Правда, есть еще одно уточнение в п. 6.6.15, в котором говорится, что «Дымовые трубы для печей на дровах и торфе на зданиях с кровлями из горючих материалов следует предусматривать с искроуловителями из металлической сетки с отверстиями размером не более 5×5 мм».

А раз запрета нет, то на дымовых трубах можно встретить различные приспособления, самыми распространенными среди которых являются зонтики

Зонтик для дымохода

По форме зонтик для дымохода напоминает шляпку гриба, только ножка его состоит из трех ребер жесткости, обеспечивающих надежное крепление к трубе, но при этом не мешающих свободному выходу дыма наружу. При этом зонтик для дымохода не влияет на направление движения дымовых газов. Дым может двигаться в любом направлении.

Устанавливать зонтики можно только на дымоходы дачных домов и бань, в которых печи не работают в постоянном режиме, а используются лишь периодически. Дело в том, что в сильные морозы на зонтиках постоянно используемых дымоходов может оседать конденсат (в дымовых газах всегда присутствуют водяные пары) образуя наледь, перекрывающую свободное движение дыма. При этом возникает угроза блокировки дымохода. Хорошо, если это котел с системой автоматического контроля уровня тяги.

В этом случае можно рассчитывать на прекращение горения топлива. Но если зонтик установлен на дымоходе обычной печи, работающей на твердом топливе, беды не миновать. Именно по этой причине МЧС категорически запрещает устанавливать на дымовой трубе любые защитные устройства.

Угроза попадания воды в дымоход от дождя не может быть сравнима с угрозой блокировки дымохода и попадания угарного газа внутрь дома.

Если тяга плохая?

К сожалению, нередко встречаются рекомендации улучшить тягу дымохода с помощью таких устройств, как дефлектор или дымник. Следовать таким советам опасно. Дефлекторы можно устанавливать только на вентиляционные каналы. Для дымоходов их использовать категорически запрещено. Исправить плохую тягу можно только одним способом – построив правильный дымоход. Других доступных способов просто не существует.

Правильный дымоход

Дымовые труб печей и газовых приборов необходимо выводить выше границы зоны ветрового подпора. Но какой бы ни была расчетная высота трубы, она должна быть выше конька крыши не менее, чем на 50 см. Если труба расположена на расстоянии трех метров от конька (по горизонтали), то ее высота может быть на уровне конька крыши

При расположении дымовой трубы от конька крыши более, чем на 3 метра, высота трубы должна быть не ниже прямой линии, проведенной от уровня конька к горизонту под углом 10 градусов.

Независимо от положения трубы по отношению к уровню конька, ее минимальная высота от уровня кровли должна быть не менее 50 см для скатной кровли и не менее 200 см для плоской кровли.

Подведем итоги

Если у вас кирпичная труба, используйте для зашиты кирпичной кладки колпак на дымоход, представляющий собой металлическую рамку-накладку, надеваемую на кирпичи и не препятствующую свободному ходу дыма.

Стройте дымоход правильно, и он обеспечит вам надежную тягу в любое время года.

Откажитесь от установки на дымоходе каких бы то ни было приспособлений, будь то зонтики, дефлекторы или флюгарки.

Если вам очень хочется украсить свою кровлю, установите дефлектор или зонтик на вентиляционный канал.

Коаксиальный дымоход — нормы установки: соблюдение СниП производителей

Любое отопительное оборудование: печь или котел отопления, камин или даже простая газовая колонка связывает общая особенность: им необходима утилизации воздуха, который насыщен продуктами горения. Это не только залог комфорта, но и безопасности. Несоблюдение норм установки дымоходов могут привести даже к печальным последствиям – отравлению угарным газом.

Новейшим решением для современных технологий отопления является коаксиальный дымоход. Он позволяет значительно сократить объем дымохода, к тому же в процессе работы вообще не используется воздух из помещения, что, несомненно, является важным преимуществом. Дымоход такого типа подходит для котлов со встроенным дымососом (принудительной тягой). Он намного короче и компактнее обычной традиционной трубы. Его европейское качество сочетается с отличной ценой.

Принцип работы коаксильного дымохода ↑

Дымосос, встроенный в систему котла, позволяет по внешней трубе производить извне забор воздуха одновременно с удалением по внутренней дымовых газов. Поскольку тяга воздуха практически обеспечена, то внешняя труба имеет небольшой диаметр и длину, соответствующую планировке установки. Отработанный воздух, содержащий примесь продуктов горения, выбрасывается из котла по внутренней трубе. Она также короче традиционной, и котел, таким образом, много места не занимает. Коаксиальный дымоход изготавливают из современных надежных кислотостойких материалов, поэтому внутренняя труба не вступает в реакцию с вредными примесями, то есть не подвержена разрушению.

Структура такого дымоотвода такова, что при отходе дымовые газы не попадают в воздушный канал. Все это нужно учитывать, проектируя коаксиальный дымоход, нормы установки и пожарной безопасности в том числе. Еще одним важнейшим условием его надежного функционирования является герметичность подключения внешнего воздушного канала и патрубка.

СниП по установке ↑

Системы отопления, работающие на газовом топливе, несколько отличаются от угольных и дровяных печей. Поэтому если устанавливается коаксиальный дымоход, нормы установки также иные.

В случае дымоотводов этого типа продукты сгорания можно выводить в атмосферу через внешнюю стену помещения. При этом, в частности, отпадает необходимость в устройстве вертикального канала от системы, по которому принудительно будут удаляться продукты сгорания.

В этом случае отверстие дымового канала на фасаде дома размещают согласно инструкции по установке газового оборудования от компании-изготовителя, но с учетом следующих условий:

на расстоянии не меньше 2 метров от уровня поверхности земли;
минимальное расстояние до дверей, окон и открытых вентиляционных решеток (отверстий) по горизонтали должно составлять 0,5 метра;
минимальное расстояние до верхней грани дверей, окон и открытых вентиляционных решеток (отверстий) также должно составлять 0,5 метра;
расстояние по вертикали от окон, расположенных над отверстием дымового канала – от 1 метра;
в районе 1.5 метра от коаксильной трубы не должно быть никаких преград, скажем, стен, столбов и т. д.

Дымоходная труба, если нет конденсатосборника, должна быть установлена под углом к земле, не давая конденсату стекать обратно. Оптимальный уклон составляет 6–12°.

Если дымовой канал размещен под балконом, навесом или карнизом крыши дома, то он должен выходить за пределы окружности с радиусом R. Он равен ширине выступающей над дымоотводом части здания.
Дымовой канал не должен через внешнюю стену выходить в проезды (арки), подземные переходы, туннели и т. п.

При выходе через стену длину горизонтального участка канала принимают не более 3 метров. Однако в этом вопросе заводы-производители допускают разночтения. Например, согласно инструкции коаксиальный дымоход Ferroli имеет максимальную допустимую длину труб – 4 м (60/100) или 5 м (80/125), а коаксиальный дымоход Navien – 3 м. Из этого всего можно сделать вывод, что прежде всего, еще до начала проектирования, необходимо внимательно изучить инструкцию газового оборудования, которое предполагается установить, так как для разных котлов некоторые из основных параметров могут не совпадать.

(ниже представлены документы СнИП, и правила установки для дымоходов некоторых производителей)

Коаксильные дымоходы лучших производителей – залог надежности и качества ↑

Коаксиальный дымоход Аристон
Дымоотводы Ariston итальянского производства подходят для большинства современных котлов. В комплект с ними идут также уплотнительные прокладки и стеновые накладки.

Коаксиальный дымоход Baxi
Дымовая труба в его конструкции должна иметь длину до 5 м. Если она направлена на улицу, ей придают уклон из расчета по 1 см на каждый метр ее длины. Для условий российского климата больше подходят утепленные варианты со следующими внесенными в конструкцию изменениями:

удлинен оголовок,
конструкция воздухозаборного канала особо защищена,
выполнена из композитного материала.

Подобная система дает возможность предотвратить обледенение дымоотвода и вызвать остановку котла в аварийном режиме, если температура снаружи опустится до -50 С.

Коаксиальный дымоход Протерм
Данные изделия очень просты в монтаже и способствуют увеличению КПД соответствующих котлов Protherm. Помимо них компания предлагает также удлинители для дымоходов, адаптеры, предназначенные для раздельного дымоудаления и другое.

Коаксиальный дымоход Vaillant
Эта компания считается одним из лидеров на европейском рынке. Ее продукция достаточно востребована в последние годы. При выборе дымовой трубы особенно важно соответствие ее сечения сечению патрубка котла Vaillant. При установке необходимо обеспечить расстояние между дымоходом и воспламеняющимися конструктивными элементами самое меньшее в 100 мм.

Коаксиальный дымоход Viessmann
В состав комплекта помимо коаксильного отвода (диаметр 60/100, 90°) обычно входят: коаксиальная труба, снабженная наконечником (диаметр 60/100, длина 0,75 м) и стеновые накладки. Его специальная конструкция не допускает намерзания трубы в зимний период.

Нормативные документы и правила установки

Сертификаты и ТУ

Планируя установку модульного дымохода в своем доме, необходимо принимать во внимание тот факт, что все подобные системы проектируются и монтируются в соответствии с определенными (и достаточно жесткими) требованиями.

В частности, СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование» (пункт 6.6.13) гласит о том, что дымовые трубы должны проектироваться вертикальными, без уступов. Если используется глиняный кирпич, то толщина стенок должна составлять 120 мм или более, показатель для жаропрочного бетона — не менее 60 мм. В основаниях должны быть предусмотрены карманы, глубина их — 250 мм, с соответствующими отверстиями для чистки, которые должны закрываться дверками.

Также, согласно СНиП, допускается изготовление и применение дымовых труб из асбоцемента, либо сборных труб заводского производства из нержавеющей стали (коаксиальные трубы из стали, с внутренним наполнителем, который изготавливается из негорючего теплоизоляционного материала), однако, здесь существуют температурные ограничения. Для асбоцементных труб температура не должна превышать 300°С, а для труб из нержавейки это показатель составляет 500°С.

Кроме того, необходимо учитывать, что требованиями приложений к СНиП 41-01-2003 устанавливаются такие показатели, как размеры разделок дымоотводящих труб в местах (зонах) примыкания строительных конструкций, величины отступов между наружной поверхностью дымовых труб и перегородками, стенами, другими конструктивными элементами строения.

Насадной канал делается из нержавеющих труб, затем осуществляется облицовка негорючим теплоизоляционным материалом. Одна из важных задач изоляционного слоя — обеспечение не достижения точки росы при движении топочных газов по каналу модульного дымохода.

Площадь сечения дымоходного канала должна соответствовать (быть такой же или превышать) площади сечения дымоотводящего патрубка отопительного прибора (печи). При проектировке и монтаже дымовые каналы следует располагать вертикально, не допуская уступов. Нормативами разрешается делать не более 2-х отклонений от вертикального расположения канала, при этом угол — до 30˚, предельная величина смещения в горизонтальной плоскости — не более 1000 мм.

Необходимо, чтобы высота дымоотводящего канала обеспечивала на входе разрежение не менее, чем 5 Па.

Рекомендуемая высота дымоходного канала должна составлять не менее 5000 мм, считая от колосника.

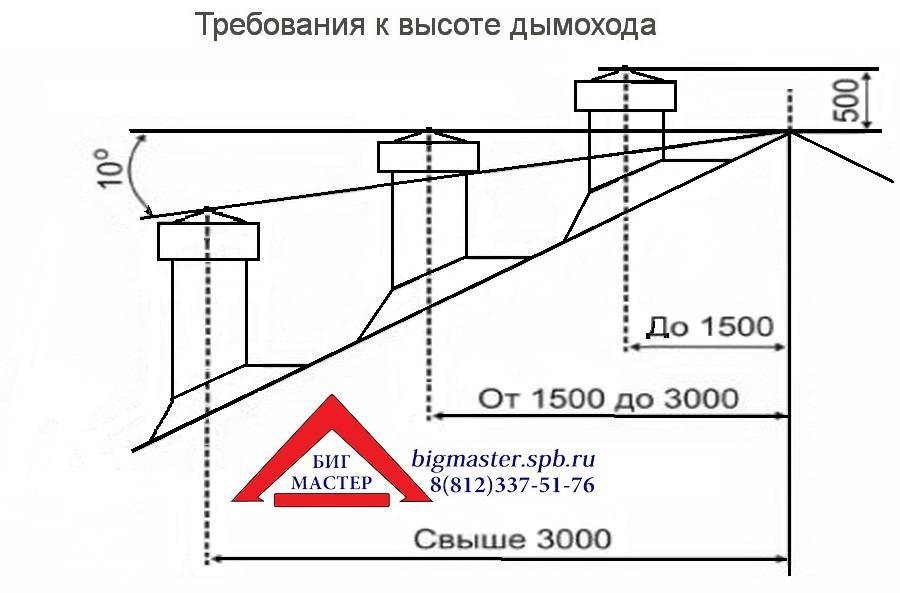

Что касается показателя возвышения трубы над кровлей, то здесь — в зависимости от типа кровли — цифры таковы:

для плоской кровли: возвышение не менее 500 мм;
для неплоской кровли (важно расстояние от дымовой трубы до конька строения):

не менее 500 мм над коньком кровли здания (или его парапетом) — при условии, что труба установлена не менее чем в 1500 мм от конька или парапета;
при расстоянии от 1500 до 3000 мм между трубой и коньком — не ниже конька кровли;
при расстоянии от трубы до конька строения более 3000 мм — не ниже линии, условно (мысленно) проведенной под углом 10˚ к горизонту.

Если кровля изготовлена из поддерживающих горение материалов, необходимо устанавливать на дымоходной трубе оголовок из нержавеющей стали, с дефлектором (искроуловителем).

При проходе дымовой трубы через кровлю из сгораемых (поддерживающих горение) материалов, используется УПК (узел прохода кровли) или Master Flash. За счет применения этих специальных элементов дымохода обеспечиваются необходимые показатели пожаробезопасности и гидроизоляции в месте «пересечения» кровли и дымохода.

Минимально возможное расстояние между наружной (внешней) поверхностью дымовой трубы и любыми возгораемыми элементами кровли — 130 мм и более.

Недопустимо располагать незащищенные строительные конструкции, изготовленные из горючих (сгораемых) материалов, на расстоянии менее 500 мм от дымоходной трубы.

Нельзя допускать, чтобы места стыков (соединения) элементов модульного дымохода оказывались в зонах разделки перекрытий. Они должны быть вне перекрытий и кровли — в зоне легкого доступа для визуального осмотра и контроля.

Сборка модульного дымохода в его двухконтурной части (в соответствии с требованиями Евростандарта) должна выполняться по конденсату.

проектирование, строительство и эксплуатация по СНИП

С незапамятных времен сердцем дома принято считать печь или камин. При их строительстве особенное внимание должно быть уделено дымовой трубе. Перед тем как его построить необходимо, произвести расчеты по ее сечению и высоте. Основное от чего зависит высота конструкции для отводки дыма – это максимальная тяга. Именно тяга напрямую зависит от параметров приборов, которые отапливают жилище. Каков порядок и схема расчета высоты дымовой трубы Вы узнаете из этой статьи.

Значение параметров дымовой трубы

Причинами для того, чтобы правильно произвести расчет дымоотхода являются:

Правильный расчет увеличивает коэффициент полезных действий прибора, который отапливает дом. При верном расчете такие приборы очень быстро отдают тепловую энергию, а затраты на топливо расходуются минимально.
Главная причина – это обеспечить безопасную эксплуатацию отопительных приборов для человека. При неверном расчете высоты дымовой трубы вредные вещества могут попадать в жилище и наносить вред здоровью проживающих людей. Чтобы этого не случилось необходимо обеспечить дымоход оптимальной тягой.
Противопожарная безопасность. Газы, которые должны остыть в канале дымохода при неверном расчете высоты трубы не смогут остыть до нужной температуры. Этот фактор в несколько раз увеличивает пожароопасную эксплуатацию оборудования.

В соответствии со СНиПом 02. 04. 05 – 91 параметры должны быть следующими:

Самая маленькая высота канала для дымоотведения, начиная от колосника и заканчивая оголовком должна быть не меньше 5 метров.
Максимальная же высота равняется шести метрам.

Теперь разберемся с основными параметрами, которые оказывают максимальное влияние на высоту дымовода. Для правильного расчета профессионалы настаивают на использовании следующей формулы:

Давайте разберем формулу по пунктам, так как именно в соответствии с ней определяются основные значения, которые оказывают влияние на высоту дымовой трубы.

«А» — обозначает погодные параметры, которые окружают дом. Северные районы используют коэффициент 160, другие же могут использовать значение из инструкции к отопительному оборудованию.
« » — этот параметр означает, сколько веществ проходит через дымоотвод за определенное время. Этот параметр указан в инструкции к оборудованию.
« » — с какой скоростью оседают частицы, которые образуются в процессе работы оборудования. Зола, которая образуется при сгорании дров, равняется 25. Если же используется электрический прибор для отопления в помещениях, то этот параметр равен единице.
«Спдкi» и «Сфi» — эти параметры означают концентрацию веществ в газах, которые нужно удалить. Их данные необходимо взять из инструкции к оборудованию.
«V» — количество газа, который выводится при эксплуатации отопительного оборудования.
«Т» — обозначает разницу между двумя видами температур – поступательной и выходящей.

Лучшим вариантом для правильного расчёта будет обращение к специалистам, так как расчеты по выше указанной формуле достаточно сложны.

Идеальная высота дымовой трубы на кровле

По СНиПу 2. 04. 05, в сборнике правил 7. 13130. 2009 и нормативах 41 – 01 – 2003, а также в инструкциях производителей отопительных печей, а так же какой формы крыша можно определить высоту дымоотвода.

Нормы высот дымоходов над крышей

[adinserter block=»9″][adinserter block=»20″]

Например:

Плоская крыша. Если нет ограждений и других различных устройств, то высота, возводимой дымовой трубы начинается от 1,2 метров. Если же есть защитное оборудование, то расчёт этого параметра должен основываться на увеличении максимальной длины до 100 сантиметров. При наличии на кровле крыши вентиляции, то высота дымоотвода должна превышать трубу вентиляции на 0,5 метра. Расположены они должны быть на расстоянии не менее 5 – 5,5 метров друг от друга.

Высота трубы при удалении от конька на расстояние более трех метров

Скатная крыша. Здесь параметры определяются из того, где находится дымоотведение, а точнее как далеко она расположена от конька. Например, труба отопительного устройства расположена в 150 сантиметрах от конька, то высота ее минимум 0,5 метра. Если же расстояние варьируется от 150 до 300 сантиметров, то высота дымоотвода должна быть равна по высоте с крышей. Удаленность дальше чем на 300 сантиметров, то в этом случае угол наклона между линией конька по горизонту и вершиной трубы должен быть равен десяти градусам.

Высота дымохода при удалении от конька от 1,5 до 3 метров

При расчете также не забудьте учесть:

Наличие деревьев и иных построек.
Если отопление устанавливается в пристрое к жилому дому.

Здесь может образоваться «зона ветреного подпора», а в ее владениях тяги, которая необходимо для хорошей работы оборудования не существует.

Для того чтобы обеспечить такую тягу, необходимо поднять трубу дымоотведения еще на полметра минимум.

Влияние диаметра на высоту трубы

[adinserter block=»10″][adinserter block=»21″]

Как понятно из выше сказанного, работа любого обогревательного оборудования заключатся в том, что для образования хорошей тяги теплый воздух должен остывать постепенно, то есть чем ближе к концу дымохода, тем воздух холоднее. Если же диаметр трубы слишком большой для дымохода, то и сечения внутри нее тоже, то остывание теплого воздуха происходит в разы быстрее. В итоге образуется влага, которая называется конденсатом. Именно он отрицательно влияет на качество тяги. «Точкой росы» называется оптимальная температура, при которой влага из воздуха превращается в воду.

В такой ситуации может помочь, если высоту сделать выше, путем уменьшения сечений. Тогда моет образоваться достаточно сильная тяга, ведущая к уменьшению коэффициента полезного действия прибора отопления. Но нужно учесть, что ток воздуха увеличивается резко и прибор нагревается плохо. В итоге на обогрев будет затрачено больше топлива и времени на обогрев помещений.

Давайте рассмотрим еще один вариант, который используется часто и является ошибочным. Многие строители не профессионалы считают, что если дымовую трубу сделать высокой, а размер сечений внутри нее уменьшить, то тяга улучшиться. Это не так! Здесь происходит все наоборот. Возможно даже такое, что дым из трубы начнет попадать в жилое пространство дома. В итоге помещения будут наполнены угарным газом, который приведет к плачевным последствиям.

По рекомендациям специалистов идеальным будет, если сечение трубы будет одинаковым с размером отверстия поддувала.

Методы расчёта высоты дымохода

Определенные расчёты требуются при строительстве любой дымовой трубы. Отличным месторасположением принято считать наибольшее сближение к коньку крыши. Таким образом, обеспечивается трубы нужные по длине и минимальные траты на её строительство. Но есть и случаи, которые либо невозможны, либо просто не целесообразны. Ниже представлено два метода по расчеты высоты дымовой трубы, если ее удалить на определенное расстояние от конька.

Промежуток между трубой и коньком менее или равен 150 сантиметрам, то сделать нужно так:

На схематичном плане крыши (масштаб может быть любым) на месте, откуда выходит труба следует начертить параллельную прямую по отношению к горизонту.
Далее на этой же схеме, в месте, где труба и крыша пересекаются, отмеряют 50 сантиметров и уже через эту точку чертят контур горизонтально. Именно в этом месте должна начинаться внешняя часть дымовой трубы.

Влияние расстояния между коньком и трубой на тягу

Если промежуток более 150, но меньше 300 сантиметров, то расчет достаточно прост. На чертеже крыши рисуют линию горизонтальную к верху конька. Она покажет самую меньшую длину участка снаружи для дымохода.
Для того чтобы рассчитать высоту дымовой трубы, если она расположена на промежутке больше 300 сантиметров, то можно воспользоваться либо графическим, либо математическим способом расчёта.

Графический способ расчёта

Графический метод расчёта

[adinserter block=»13″]

По проектам дымовые трубы могут быть рассчитаны и изображены при учете следующих расчётов. Порядок при этом способе следующий:

Возьмите удобный по размеру, чистый лист бумаги и нарисуйте на нем схему вашего дома. Дымовые трубы с чертежами будут расположены дальше.
Далее на нем прочертите одну линию, которая расположена на коньке крыши, а вторую – там, где предполагаете поместить дымоотводную трубу.
Теперь соедините оба контура в вершине конька, а после новой горизонтальной прямой, которую только что получили при помощи угломера, отложите по направлению к низу дома угол равный десяти градусам. После, нужно соединить угол с основной прямой дымохода.
Вы получили точку в пересечении, которая показывает, какая самая меньшая высота возможна.
Теперь переходим к преобразованию, полученных расчетов. Теперь нужно проверить полученные параметры с требованиями по СНиПам.
Если требуется корректировка, то место где должна выходить дымоотводная труба корректируется при помощи передвижения оси дымоотвода. Но только в горизонтальном направлении.

Чтобы проектирование системы отопления частного дома было идеальным, то следует учесть тот факт, что расчёт высоты дымовой трубы на основе конька крыши не даст полного результата. Здесь нужно учесть еще и дополнительные факторы, влияющие на расчёт:

Сколько этажей в доме, какие строительные и отделочные материалы применялись в строительстве, а также планировка дома в целом.
К какому виду относится дымоход.
Насколько он удобен в строительстве и уходе.
Сколько отопительных приборов подсоединено к дымоотводению.

Математический способ расчёта.

Математический метод расчета

Если взять за основу математику при расчёте высоты, то процесс происходит следующим образом:

Нужно опять же нарисовать план – схему дома, лучше взять масштаб 1 : 100, другими словами один метр равен одному сантиметру.
Теперь измерьте расстояние от оси, где запланирован выход дымохода и серединой конька крыши.
Проведите через центр конька прямую линию параллельную горизонту и при помощи транспортира отложите десяти градусный угол. Это именно тот размер угла, который указан в нормативах.
В итоге у вас должен получиться треугольник, в котором один угол равен 90 градусам. А катеты обозначаются a, b и углом α.
Основываясь на теорему Пифагора находим катет «a = b х tgα». Именно на ту величину труба дымоотвода должна быть ниже конька.
Теперь измерьте, каков ваш дом высотой в центре конька, не забудьте про стены, а теперь из этого значения вычтите катет «а». При помощи этого расчета определяется величина канала дымоотведения.
Теперь переведите в реальный формат и если полученные расчеты отвечают нормативам и СНиПам, то приступайте к строительству.

Если придерживаться нормативных актов, то на один дымоход приходится один отопительный прибор.

Для подсоединения двух приборов необходимо получить дополнительное разрешение от сотрудников пожарной и газовой служб.

Разновидности дымоходных труб

[adinserter block=»11″]

В настоящее время самыми популярными считаются трубы по удалению дыма из следующих материалов:

Кирпич.
Сталь.
Сталь плюс сэндвич – панели.
Гофрированная сталь.
Керамика.
Асбест с цементом.
Полимерный материал.

Кирпичные дымоходы

Дымоотводные трубы из этого материала до недавних пор были весьма популярны. Кирпич в их строительстве применялся с давних пор. Обязательным условием для возведения дымохода из этого материала является то, что кирпич должен быть полнотелым, а каналы должны располагаться в самой кирпичной кладке.

К положительным свойствам относятся:

Прочность с механической точки зрения;
Кирпич отдает тепло довольно длительное время.
При соблюдении необходимых требований по пожарной безопасности, дымоход из этого материала можно отнести к безопасным.

Кирпичная труба

К отрицательным качествам специалисты относят:

Так как кирпич прямоугольной формы, то дым может задерживаться в углах трубы.
Шероховатая внешняя поверхность, также оказывают влияние на скорость удаления дыма из отопительного прибора.
Глина, которая применяется для производства кирпича, имеет пористую структуру. В результате они подвержены к внутреннему разрушению, так как время о времени на стенках дымохода оседает конденсат.
Кирпичная кладка – это весьма массивна конструкция, которая требует дополнительной укладки фундамента.
Для строительства дымохода из кирпича требуется много сил и времени.
Сложны в уходе и ремонте.
Для проверки канала трубы дымоотведения применяется дополнительные приборы освещения.

Сталь

Сталь применяется в изготовлении следующих видов труб: модульных, стальных одноконтурных дымоходов. Это конструкции, которые собираются из отдельных частей, как конструктор. Самым лучшим материалом для изготовления такой дымовой трубы признана сталь с повышенной жаропрочностью, кислостойкостью, а также «нержавейка». Толщина стального листа варьируется от 0,6 до 1 миллиметра. Но, к сожалению, эти дымовые трубы быстро выходят из строя.

Плюсы модульного стального одноконтурного дымохода.

Имеет круглое сечение.
Внутри поверхность гладкая.
Стоит не дорого.
Очень легко монтируется.
Легко произвести ремонтные работы.
Отлично борется с коррозией.

К основным минусам можно отнести:

В таких конструкциях отсутствует теплоизоляционный материал, поэтому газы в такой дымовой трубе быстро остывают.
Не большой срок эксплуатации в среднем около 12 лет.

Стальные гофрированные дымоходы

Стальной дымоход из гофры называется так, потому что это очень гибкая труба, изготовленная из тончайшей ленты стали. Его применяют для гидроизоляции в дымоходах их керамического кирпича, то есть отделка труб этим материалом происходит внутри. Стоимость их достаточно высока.

Дымовые трубы из керамики

Это сравнительно новый материал, но он уже завоевал свою долю рынка и получил признание от строителей. Такой дымоход обычно включает в себя три основных части:

Дымовая труба из огнеупорных видов керамики.
Теплоизоляция (негорючий утеплитель).
Внешний короб для защиты. Состоит из ячеистых бетонных блоков.

В использовании и эксплуатации больше положительных характеритик:

Сечение только круглое.
Гладкая поверхность внутри.
Огнеупорный материал.
Отличная теплоизоляция и герметичность.
Простой монтаж.
Надежен и долговечен.

Что касается минуса. Он единственный – стоит очень дорого.

Дымовые трубы из асбеста и цемента

Применяется только для тех отопительных приборов, нагревание которых не превышает 300 градусов Цельсия. Такое ограничение напрямую связано с тем, что материал, из которого изготавливаются такие трубы, имеет невысокую огнестойкость.

Основных плюсов всего четыре:

Весит немного.
Обладает круглыми сечениями.
Прост в строительстве.
Стоит недорого.

К минусам можно отнести:

Невысокая устойчивость к теплу.
Довольно хрупкий материал.
Нет утепления.
При исполнении поворотов в конструкции очень нелегко монтировать.
Материал имеет пористую структуру.
Требует постоянной прочистки.

Дымовые трубы из полимерных материалов

В основном применяется для ремонта и создания дополнительной гидроизоляции старых дымоходов. По жаростойкости не высокая. Так что применение ограничивается, только тем отопительным оборудованием, которое обладает низкой температурой.

К положительным свойствам можно отнести:

Эластичность.
Весит немного.
Прост в строительстве и установке.
По сроку службы – износостойкий материал .
Стоит недорого.

К отрицательным характеристикам относится:

Низкая жаропрочность.
Низкая устойчивость по отношению к механическим повреждениям.

установка котельных труб, высота монтажа, проектирование, чертеж

Содержание:

Дымовые трубы котельных представляют собой вертикальные конструкции, обеспечивающие вывод в атмосферу продуктов сгорания топлива. В небольших котельных используется естественная тяга, а в крупных приходится использовать дымовые насосы, позволяющие системе нормально функционировать. В данной статье речь пойдет о дымовых трубах котельных.

Нормативы дымовых труб

Конструктивно любая дымовая труба котельной состоит из фундамента, цоколя и ствола. Ствол изнутри защищается футеровкой, для обустройства которой используется жаростойкий кирпич.

Важный пункт, который необходимо отметить сразу – санитарные нормы и правила предусматривают прямую зависимость между высотой дымовой трубы и расходом топлива. Кроме того, должна также учитываться степень выделения золы из топлива и количество выделяемой серы.

Согласно стандартам, выход дымовой трубы должен находиться как минимум на 5 метров выше коньков всех крыш, расположенных в радиусе 25 метров от местоположения самой трубы.

Установка котельных труб должна выполняться в соответствии с определенными стандартами:

Конструкции, выполненные из кирпича, должны иметь высоту от 30 до 70 м при диаметре, варьирующемся в пределах от 0,6 м до 8 м;
Высота железобетонных дымовых труб может достигать 300 м, а диаметр – 10 м;
Стальные дымовые трубы котельных, выполненные из листовой стали толщиной от 3 до 15 мм, в высоту не могут быть больше 40 м, а в диаметр – от 0,4 до 1 м.

Для металлических сооружений есть и дополнительное правило: если расход многозольного топлива не превышает 5 тонн в сутки, то высота трубы котельной может быть меньше 30 м. Несоблюдение этого правила основательно сократит срок службы дымовой трубы.

Расчет дымовой трубы для котельной

Работоспособность системы напрямую зависит от того, как было выполнено проектирование дымовых труб котельных, включающее в себя следующие действия:

Анализ постройки;
Аэродинамический расчет трубы и газового путепровода, расположенного в котельной;
Подбор оптимальных размеров трубы, необходимых для ее функционирования;
Расчет скорости движения газов в здании и сравнение полученных результатов с нормативами;
Расчет естественной тяги в дымовой трубе;
Проведение расчетов, определяющих прочность и стойкость конструкции;
Расчет теплотехнических характеристик;
Выбор типа и способа фиксации трубы;
Отображение будущей конструкции на чертеже;
Составление сметы.

Результаты проектирования позволяют создать максимально эффективную конструкцию, способную выполнять все возложенные на нее функции. Читайте также: «Как выполняется расчет дымовой трубы – правила и порядок проведения».

Расчет аэродинамических характеристик дает возможность подобрать оптимальную высоту и диаметр трубы, необходимой для работы системы. Также на этапе проектирования нужно учитывать оборудование, которое будет использоваться в котельной – от этого зависит объем и характер движения газов, способных при неверном расчет разрушить созданную конструкцию.

В котельных нередко используются дымовые насосы и наддувы, обеспечивающие подачу кислорода в систему, и в этом случае высота труба не повлияет на уровень тяги. Совсем другое дело, если дымовая труба котельной будет работать на естественной тяге – высота и диаметр трубы будут оказывать непосредственное влияние на эффективность работы системы.

Впрочем, расчет тяги необходим в любом случае: котельное оборудование выбрасывает в атмосферу немало вредных веществ, поэтому перед тем, как выполнить монтаж дымовой трубы котельной, придется предъявить экологическое обоснование.

На основании полученных данных составляется техническое задание, согласно которому осуществляется подключение газопроводов к трубе и создается чертеж дымовой трубы котельной. В техзадании также отображается информация о фундаменте конструкции и ее заземлении. Для труб нестандартных размеров придется дополнительно разрабатывать индивидуальный паспорт.

Виды дымовых труб

На сегодняшний день для котельного оборудования используются следующие виды дымовых труб:

Колонные дымовые трубы. Такие конструкции представляют собой отдельные строения. Несущим элементом трубы в данном случае является обечайка, для производства которой используется высокоуглеродистая сталь. Вся конструкция крепится к анкерной корзине, установленной на фундаменте.
Фермовые промышленные трубы. Для фиксации таких труб используется самонесущая ферма, установленная таким же образом, как и в предыдущем случае.
Фасадные и околофасадные трубы. Подобные сооружения фиксируются при помощи специальных кронштейнов, закрепленных на раме, которая, в свою очередь, присоединяется к стене с использованием виброизолирующих деталей. Основной вес фасадных труб приходится на собственный фундамент.
Бескаркасные самонесущие трубы. Этот вид труб устанавливается прямо на крыше строения и фиксируется в помещении.
Мачтовые трубы на растяжках. Еще один вид свободностоящих сооружений, закрепленных посредством анкерной корзины, залитой в фундамент. Газопроводы мачтовых труб крепятся к опоре при помощи хомутов.

Котельные трубы могут иметь как один, так и несколько стволов, что необходимо учитывать при проектировании и расчете будущей конструкции.

Нормативно-техническая документация

Монтаж котельных труб должен выполняться в точном соответствии с требованиями, предъявляемыми нормативными документами:

Высота конструкции – ОНД №86;
Степень ветровых нагрузок – СНиП №2.01.07-85;
Прочностные характеристики – СНиП №2-23-81;
Показатели фундамента – СНиП №2.03.01-84 и №2.02.01-83;
При обустройстве труб для газовых котлов используется СНиП №2-35-76;
Для электрического котельного оборудования нужно следовать СНиП №11-01-03;
Планируя создание бетонной дымовой трубы, необходимо отталкиваться от требования СНиП №2.03.01-84;
В случае изготовления дымовой трубы из стали конструкция должна соответствовать требованиям СП №53-101-98 и ГОСТ 23118-99.

Заключение

Установка дымовой трубы котельной должна сопровождаться очень тщательным и продуманным подходом к работе. Если все этапы создания дымовой трубы были выполнены правильно, то смонтированная конструкция сможет без малейших нареканий проработать весь срок эксплуатации.

Дымоход дымовых газов

Версия для печати

Дымовые трубы являются необходимым элементом при проектировании котельных в соответствии с СП 89.13330.2016 «Котельные. СНиП II-35-76 в новой редакции». Их основное предназначение — удаление в атмосферу отходящих газов, а также золы, сажи, конденсата и других отходов, образующихся в результате тепловыделения. При этом опасные выхлопные газы, выходя из дымохода, теряют опасную концентрацию и практически экологически безопасны.

Согласно строительным нормам и правилам любая котельная оборудована хотя бы одним дымоходом. Возможны два и более дымохода при техническом обосновании такой необходимости.

Основное требование к дымоходам — естественная или принудительная тяга: отработанные вещества должны проходить через газоход.

Производство и строительство дымовых труб

В зависимости от требований Заказчика Завод ГазСинтез изготавливает дымоходы (опорные шахты и дымоходы) из различных материалов: нержавеющих или углеродистых марок стали толщиной 3-10 мм.Выбранная марка стали и толщина стального профиля должны обеспечивать жесткость каркаса дымохода.

Утепление дымоходов

Наличие и тип теплоизоляции дымохода определяется на стадии проектирования. Это могут быть маты из минеральной ваты или маты из базальтовой проволоки.

Кроме того, по желанию Заказчика дымоход может быть обшит стальным оцинкованным листом.

Антикоррозийная обработка дымовых труб

Долговечность дымохода зависит от качества антикоррозионной обработки, которая предотвратит коррозию наружной поверхности трубы под воздействием условий окружающей среды. В качестве лечения антикоррозийного, мы предлагаем покрытие из огнеупорной эмали или битумной краски.

Типы дымоходов

Завод ГазСинтез изготавливает несколько конструкций дымовых труб:

дымоходы с гилинами
дымоходы на ферме
мачтовые дымоходы
колонна дымохода
передние дымоходы

Дымоходы с гильзами

Это самая простая конструкция с точки зрения изготовления, доставки и монтажа.

Дымоход с направляющими — это стальная труба, которая фиксируется с помощью направляющих, расположенных в стрелах, количество которых зависит от высоты и толщины трубы.

Основание таких дымоходов помещается в анкерный блок, залитый цементом на строительной площадке.

Диаметр таких дымоходов составляет от 300 мм до 1200 мм, а высота — от 12 м до 45 м.

Преимущество дымоходов с гайлинами — возможность их эксплуатации в районах с повышенной сейсмической активностью.

Дымоходы на ферме

Конструктивно это одни и те же дымоходы с перемычками, но отличаются по типу крепления. Дымоходы на ферме крепятся к металлической ферме с трех или четырех сторон. Также возможна установка нескольких газоотводных валов внутри ферменной конструкции. Преимущество дымохода этого типа — возможность присоединить несколько труб к одной ферме.

Диаметр трубы в хозяйстве — 300-400 мм, высота — 8-30 м.

Преимущество дымоходов на ферме — возможность их установки в районах с повышенной сейсмической активностью и на болотных грунтах.

Дымоходы мачтовые

Мачтовые дымоходы — это дымоходы на ферме: дымоход крепится к вертикальной мачте. На самонесущей мачте можно установить до 3-х газоотводных стволов. Дымоход и мачта устанавливаются в монтажное основание, а затем в фундамент. Высота дымовых труб мачты может достигать 28,5 м.

Дымоход колонный

Дымоходы колонны крепятся к наружной трубе колонны, то есть дымоходы (2-5 шт.) Размещаются внутри стальной конструкции — колонны.Преимущество этого типа дымохода в том, что дымоходы могут выводить выхлопные газы из нескольких котлов параллельно.

Высота дымовых труб колонн может быть до 60 м. Диаметр внешней колонны до 3450 мм, а диаметр каждого газоотводящего канала — до 1500 мм.

Дымоход передний

Фасадные дымоходы представляют собой высокопрочные конструкции, так как крепятся к фасаду здания с помощью анкерных болтов и специальных зажимов с виброизоляционными вставками.Традиционно передние дымоходы делают теплоизолированными: дымоход покрывают ватными теплоизоляционными материалами, а затем обшивают стальными листами.

Особенностью фасадных дымоходов является возможность очистки низа дымохода от грязи и конденсата.

Для выбора наиболее подходящей конструкции, количества дымоходов, их высоты и диаметра специалисты завода проектируют и изготавливают дымоходы на основе следующих параметров:

мощность котельной (кол-во котлов), вид топлива
условия эксплуатации
Состав почвы
Требования к аэродинамике дымохода (ветровая нагрузка)
скорость газа
характеристики тяги вверх

% PDF-1. 3 % 663 0 объект > endobj xref 663 273 0000000016 00000 н. 0000005812 00000 н. 0000006015 00000 н. 0000006046 00000 н. 0000006106 00000 п. 0000008233 00000 п. 0000008483 00000 н. 0000008550 00000 н. 0000008722 00000 н. 0000008833 00000 н. 0000008986 00000 н. 0000009135 00000 п. 0000009340 00000 п. 0000009525 00000 н. 0000009643 00000 п. 0000009775 00000 н. 0000009921 00000 н. 0000010066 00000 п. 0000010210 00000 п. 0000010358 00000 п. 0000010561 00000 п. 0000010692 00000 п. 0000010833 00000 п. 0000010980 00000 п. 0000011124 00000 п. 0000011266 00000 п. 0000011406 00000 п. 0000011566 00000 п. 0000011719 00000 п. 0000011862 00000 п. 0000012046 00000 п. 0000012167 00000 п. 0000012289 00000 п. 0000012460 00000 п. 0000012594 00000 п. 0000012749 00000 п. 0000012909 00000 н. 0000013057 00000 п. 0000013236 00000 п. 0000013371 00000 п. 0000013502 00000 п. 0000013639 00000 п. 0000013782 00000 п. 0000013926 00000 п. 0000014138 00000 п. 0000014263 00000 п. 0000014402 00000 п. 0000014540 00000 п. 0000014681 00000 п. 0000014829 00000 п. 0000014963 00000 п. 0000015093 00000 п. 0000015339 00000 п. 0000015468 00000 п. 0000015595 00000 п. 0000015732 00000 п. 0000015864 00000 п. 0000016004 00000 п. 0000016141 00000 п. 0000016274 00000 п. 0000016408 00000 п. 0000016537 00000 п. 0000016668 00000 п. 0000016802 00000 п. 0000016991 00000 п. 0000017121 00000 п. 0000017279 00000 п. 0000017454 00000 п. 0000017646 00000 п. 0000017859 00000 п. 0000017989 00000 п. 0000018132 00000 п. 0000018292 00000 п. 0000018449 00000 п. 0000018657 00000 п. 0000018788 00000 п. 0000018904 00000 п. 0000019032 00000 п. 0000019225 00000 п. 0000019348 00000 п. 0000019483 00000 п. 0000019667 00000 п. 0000019793 00000 п. 0000019950 00000 п. 0000020086 00000 п. 0000020235 00000 п. 0000020369 00000 п. 0000020516 00000 п. 0000020712 00000 п. 0000020829 00000 п. 0000020958 00000 п. 0000021108 00000 п. 0000021225 00000 п. 0000021353 00000 п. 0000021495 00000 п. 0000021610 00000 п. 0000021730 00000 п. 0000021866 00000 п. 0000022004 00000 п. 0000022136 00000 п. 0000022232 00000 п. 0000022327 00000 п. 0000022421 00000 п. 0000022515 00000 п. 0000022610 00000 п. 0000022704 00000 п. 0000022798 00000 п. 0000022893 00000 п. 0000022987 00000 п. 0000023081 00000 п. 0000023175 00000 п. 0000023269 00000 п. 0000023363 00000 п. 0000023456 00000 п. 0000023550 00000 п. 0000023646 00000 п. 0000023743 00000 п. 0000023838 00000 п. 0000023934 00000 п. 0000024029 00000 п. 0000024125 00000 п. 0000024220 00000 п. 0000024316 00000 п. 0000024411 00000 п. 0000024507 00000 п. 0000024602 00000 п. 0000024698 00000 п. 0000024793 00000 п. 0000024889 00000 п. 0000024984 00000 п. 0000025080 00000 п. 0000025175 00000 п. 0000025271 00000 п. 0000025366 00000 п. 0000025462 00000 п. 0000025558 00000 п. 0000025655 00000 п. 0000025751 00000 п. 0000025847 00000 п. 0000025944 00000 п. 0000026040 00000 п. 0000026137 00000 п. 0000026233 00000 п. 0000026328 00000 п. 0000026424 00000 н. 0000026520 00000 п. 0000026615 00000 п. 0000026711 00000 п. 0000026807 00000 п. 0000026904 00000 п. 0000027001 00000 н. 0000027096 00000 п. 0000027192 00000 н. 0000027288 00000 н. 0000027383 00000 п. 0000027479 00000 п. 0000027574 00000 п. 0000027670 00000 п. 0000027766 00000 н. 0000027861 00000 п. 0000027957 00000 п. 0000028054 00000 п. 0000028149 00000 п. 0000028245 00000 п. 0000028340 00000 п. 0000028436 00000 п. 0000028532 00000 п. 0000028627 00000 п. 0000028723 00000 п. 0000028820 00000 п. 0000028915 00000 п. 0000029011 00000 п. 0000029108 00000 п. 0000029203 00000 п. 0000029299 00000 н. 0000029395 00000 п. 0000029490 00000 н. 0000029586 00000 п. 0000029682 00000 п. 0000029777 00000 п. 0000029872 00000 н. 0000029968 00000 н. 0000030063 00000 п. 0000030159 00000 п. 0000030254 00000 п. 0000030350 00000 п. 0000030445 00000 п. 0000030541 00000 п. 0000030636 00000 п. 0000030732 00000 п. 0000030828 00000 п. 0000030923 00000 п. 0000031019 00000 п. 0000031115 00000 п. 0000031211 00000 п. 0000031308 00000 п. 0000031403 00000 п. 0000031499 00000 п. 0000031594 00000 п. 0000031690 00000 н. 0000031785 00000 п. 0000031881 00000 п. 0000031976 00000 п. 0000032072 00000 п. 0000032168 00000 п. 0000032263 00000 п. 0000032359 00000 п. 0000032454 00000 п. 0000032551 00000 п. 0000032646 00000 п. 0000032742 00000 п. 0000032838 00000 п. 0000032934 00000 п. 0000033031 00000 п. 0000033128 00000 п. 0000033223 00000 п. 0000033319 00000 п. 0000033415 00000 п. 0000033510 00000 п. 0000033606 00000 п. 0000033701 00000 п. 0000033797 00000 п. 0000033893 00000 п. 0000033988 00000 п. 0000034084 00000 п. 0000034179 00000 п. 0000034275 00000 п. 0000034370 00000 п. 0000034466 00000 п. 0000034562 00000 п. 0000034659 00000 п. 0000034755 00000 п. 0000034850 00000 п. 0000034946 00000 п. 0000035041 00000 п. 0000035137 00000 п. 0000035232 00000 п. 0000035328 00000 п. 0000035423 00000 п. 0000035519 00000 п. 0000035614 00000 п. 0000035710 00000 п. 0000035806 00000 п. 0000035903 00000 п. 0000036046 00000 п. 0000036752 00000 п. 0000037484 00000 п. 0000038115 00000 п. 0000038654 00000 п. 0000038676 00000 п. 0000039408 00000 п. 0000039430 00000 п. 0000040103 00000 п. 0000040811 00000 п. 0000041298 00000 п. 0000041320 00000 н. 0000041982 00000 п. 0000042004 00000 п. 0000042621 00000 п. 0000042643 00000 п. 0000043274 00000 п. 0000043296 00000 п. 0000043933 00000 п. 0000043955 00000 п. 0000044542 00000 п. 0000044564 00000 п. 0000045051 00000 п. 0000045205 00000 п. 0000053912 00000 п. 0000061297 00000 п. 0000069265 00000 п. 0000006147 00000 н. 0000008210 00000 п. трейлер ] >> startxref 0 %% EOF 664 0 объект > endobj 665 0 объект [ 666 0 р ] endobj 666 0 объект > / Ж 762 0 Р >> endobj 667 0 объект > endobj 934 0 объект > транслировать HV {PSg 7 долларов $ 0, YA ڬ QGU7mR | + SHD, h + @ i˺TX2Ɗ; bxtt * S: / f3G3 {d9 ^

изображений png, png, дымоход, дымоходы (10).

png

Следующая информация призвана помочь Вам понять, как Мы собираем, используем, распространяем и защищаем данные, которые Вы предоставляете при доступе и использовании Snipstock.

Личная информация

Вы можете предоставить определенную личную информацию, такую как свое имя и фамилию, страну, в которой вы живете, информацию PayPal и адрес электронной почты, которая будет отображаться на странице вашего личного профиля на Snipstock.

Каждый раз, когда вы посещаете страницу, наши серверы автоматически записывают определенную информацию, которую отправляет ваш веб-браузер. Это может включать такую информацию, как ваш IP-адрес, тип и язык браузера, просмотренные страницы, дату и время. Эти данные используются для обеспечения стабильности предоставляемых нами услуг и автоматически удаляются через семь дней.

Мы уважаем и обязуемся защищать вашу конфиденциальность. Мы не продаем и иным образом не предоставляем личную информацию другим компаниям для маркетинга их собственных продуктов или услуг.Мы будем хранить вашу личную информацию до тех пор, пока ваша учетная запись активна или пока это необходимо для предоставления вам услуг или по мере необходимости для соблюдения наших юридических обязательств, разрешения споров и обеспечения соблюдения наших соглашений.

Мы оставляем за собой право раскрывать вашу личную информацию в соответствии с требованиями закона (например, в соответствии с повесткой в суд, ордером или постановлением суда), и когда мы считаем, что раскрытие информации необходимо для защиты наших прав, предотвращения судебных разбирательств, защиты вашей безопасности или безопасность других, расследование случаев мошенничества и / или ответ на правительственный запрос.Мы также можем раскрыть информацию о Вас, если мы определим, что такое раскрытие должно быть сделано по причинам национальной безопасности, правоохранительных органов или по другим вопросам, имеющим общественное значение.

Файлы cookie

Файл cookie — это небольшой файл, содержащий строку символов, который отправляется на ваш компьютер, когда вы посещаете веб-сайт. При повторном посещении веб-сайта cookie позволяет этому сайту распознавать ваш браузер. Файлы cookie используются на Snipstock для хранения предпочтений посетителей и другой технической информации, необходимой для работы веб-сайта.Эти файлы cookie не содержат никакой личной информации. Вы можете сбросить настройки своего браузера, чтобы отказаться от всех файлов cookie или указать, когда они отправляются. Однако некоторые функции или услуги веб-сайта могут не работать должным образом без файлов cookie.

Этот сайт использует файлы cookie от Google для предоставления своих услуг, персонализации рекламы и анализа трафика. Информация об использовании вами этого сайта передается в Google. Используя этот сайт, вы соглашаетесь на использование файлов cookie.

Google Analytics

Этот веб-сайт использует Google Analytics, службу веб-аналитики, предоставляемую Google, Inc.(Google). Google Analytics использует файлы cookie, которые представляют собой текстовые файлы, размещаемые на вашем компьютере, чтобы помочь веб-сайту проанализировать, как пользователи используют сайт. Информация, сгенерированная файлом cookie об использовании вами веб-сайта (включая ваш IP-адрес), будет передаваться и храниться Google на серверах в США. В случае активации анонимности IP, Google усекает / анонимизирует последний октет IP-адреса для государств-членов Европейского Союза, а также для других сторон Соглашения о Европейском экономическом пространстве.Только в исключительных случаях полный IP-адрес отправляется на серверы Google в США и сокращается ими. От имени поставщика веб-сайта Google будет использовать эту информацию для оценки использования вами веб-сайта, составления отчетов о деятельности веб-сайта для операторов веб-сайта и предоставления других услуг, связанных с деятельностью веб-сайта и использованием Интернета, поставщику веб-сайта. Google не будет связывать ваш IP-адрес с другими данными, хранящимися в Google. Вы можете отказаться от использования файлов cookie, выбрав соответствующие настройки в своем браузере.Однако обратите внимание, что в этом случае вы не сможете использовать все функции этого веб-сайта. Кроме того, вы можете запретить Google сбор и использование данных (файлов cookie и IP-адреса), загрузив и установив надстройку браузера, доступную по адресу https://tools.google.com/dlpage/gaoptout.

Монтаж изоляционных изделий марки ТИЗ на писание трубы

На производственном участке ООО «Спецогнеупоркомплект» — ООО ПК «Огнеупор-Комплект», в кузнечно-прессовом цехе ОАО «Уральская Кузница» проводится капитальный ремонт двух печей: ковка кольцевая газовая печь и трехкамерные кузнечные газовые печи.

Объем выполненных работ: 100% замена футеровки (шамотные огнеупоры в сочетании с огнеупорными волокнистыми материалами) от ворот участка до свода печей; сварочные работы по восстановлению каркаса металлоконструкций; механическая сборка узла затвора, механизма подъема и опускания заслонок, а также других механизмов и приводов, которые устанавливаются на печах.

Кольцо 9,5 м ковка поковка трехкамерная газовая печь газовая печь каменное кольцо кольцевая печь для сбора дыма reciclado

Кладочная печь изготавливается 2 класса согласно ТУ на производство и приемку СМР по кладке промышленных печей и дымоходов (СНиП ш-24-74г.Москва).

Между футеровкой печи и кладкой в качестве термобарьерной ленты использован срок службы плиты из стекловолокна марки PCVT. Сварная плита кольцевая горелка с водяным охлаждением пакистанве Трехкамерная печь GNP

Сварочные работы выполняются в соответствии с требованиями проекта и ГОСТ 5264-80, ГОСТ 14776-79.

Механо-сборочные работы выполняются в соответствии с проектом.

За ходом выполнения работ осуществляется авторский надзор.Отзывов по качеству, срокам завершения ремонта нет.

В результате этой работы использование материалов из керамических волокон значительно снизило тепловые потери, температура поверхности купола и покрытия печи упала более чем в 2,5 раза, а экономия природного газа составила 396 м3. ³ в сутки.

На снимках комплекта трехкамерной печи, сделанных с помощью МРТ за 10 месяцев. для ремонта видимого нагрева внешней поверхности корпуса от 226оС.Темными точками показан выход топочных газов. После ремонта в максимальной степени. Великолетна. обаятельная, очаровательная температура внешней поверхности корпуса упала до 91,6 ^около С. Температура на кожухе печи после ремонта: 77,5-91 ^на С.

Приходите революцию | Архитектура

От дымохода ждете некой инертности. Кажется, что дымоход, дующий на ветру, противоречит законам физики. Но с другой стороны, эти дымоходы, развевающиеся, как яркие флаги, над разноцветными пятнами южного Лондона, не являются вашими обычными или садовыми дымоходами.Это Че Гевара дымоходов. Они здесь, чтобы спасти всех нас.

Они принадлежат Bedzed (Beddington Zero Energy Development), самому революционному жилью в Великобритании. Без запрета. Во-первых, Бедзед — это первый в Великобритании район с нейтральным уровнем выбросов углерода, а это означает, что он не способствует глобальному потеплению. Вы можете сойти с ума от термостата для душа, включить каждый свет в доме, но при этом спать спокойно, зная, что вы все еще спасаете планету.

Здесь охвачены все экологические ракурсы, большая часть из которых основана на здравом смысле, например, когда дома выходят на 20 градусов южнее, чтобы поймать солнце.Комплекс построен на старом канализационном заводе, так что да, это ангельское заброшенное поле. Он построен из возобновляемых или переработанных материалов, в основном получаемых в радиусе 35 миль, для экономии бензина.

Но есть и изящные изобретения, специально созданные для этого проекта: например, волшебные дымоходы, которые являются двусторонними, поэтому теплый несвежий воздух, выдыхаемый из каждого дома, нагревает поступающий прохладный воздух, улавливаемый при вращении каждого дымохода. Есть супер изоляция, тройное остекление, рециркуляторы дождевой воды, солнечные батареи и так далее.Вы называете это, оно здесь.

Но Bedzed начинает иметь реальный смысл как район, спроектированный как гигантская машина для экономии энергии и минимального воздействия на окружающую среду. Удалите любую часть, и результат будет хуже. Он также социально инклюзивен: 82 дома сочетают в себе социальное, арендуемое и частное жилье с рабочими помещениями и доступны по цене (110 000 фунтов стерлингов за односпальную кровать, небольшая скидка в Лондоне). Как я уже сказал, покрыты все углы. Над местом должен быть ореол.

Его изобретатель появился в образе милого кота с бородой по имени Билл.Билл Данстер похож на любезного профессора физики, который слишком долго скрывался в своей лаборатории. Он говорит с такой острой страстью: «Видишь? Видишь?» — вы не можете не улыбнуться, даже если вы немного не уверены, о чем именно он говорит.

Именно эта интенсивность двигала им и его небольшой командой на протяжении 10 лет. От разработчиков не поступало никаких полезных звонков: «Неееет. Они не могут делать такие вещи. Они в это не верят». И никаких подачек от правительства — «Ничего.Они не могут быть новаторскими. Их всегда лоббируют строители домов, которые могут построить что угодно и продать это, потому что спрос на них очень высок. Нет никакого давления. Они думают: «Зачем рисковать, когда это не нужно?»

Вот почему Великобритания оказалась в жилищном кризисе, в котором она находится. Даже сейчас, когда этот вопрос стоит на повестке дня, мы будем повезет, если мы получим, скажем, солнечную батарею или хорошую изоляцию во всех новых домах. Чистая символика. Возиться, пока горит планета. Политика была слишком медленной для Данстера.

Но вы хотите узнать действительно революционную вещь о Bedzed? Конечно, место чистое, как снегопад. Но на самом деле это добродетельно и сексуально. Данстер, архитектор, знает, что умный (и экологичный) деревянный пол вызывает у игроков слюни. «Зеленая сцена — это только борода и сандалии. Как тебе уйти от всего этого самоотречения?»

Рубашка для волос здесь не требуется. Это высокая плотность, но вы этого не замечаете. Дома и квартиры хитроумно переплетены, большинство из них — садами.Нет конструкции с высоким содержанием волокон. Не похоже, чтобы это было вам полезно. Он выглядит дьявольски, с чердаками, двойными пространствами и модными обтягивающими изгибами, вызывающими недовольство скупым пригородным районом Тюдорбетан-встречает-Белмарш по соседству. «Великобритания похожа на наркомана. Как отучить ее от ископаемого топлива? Вы делаете это так, чтобы это было весело, и чтобы вы этого не замечали».

Так что он подходит слегка ленивым эко-воинам, таким как Марлен Штумпель, купившая в прошлом году мезонет с тремя спальнями.«Думаю, я такая же, как и большинство людей», — говорит она. «Я хочу делать что-то для окружающей среды, но у меня напряженная жизнь. Поэтому я хочу, чтобы это было действительно удобно. Я хочу, чтобы это было на тарелке». И так оно и есть: если вам нужна вся эта «Хорошая жизнь», она есть (на территории есть даже сотрудник по вопросам зеленого образа жизни). «Но вам не обязательно вмешиваться», — говорит Штумпель. «Большую часть зелени вы даже не заметите».

Дома работают немного иначе, чем другие дома, так что есть кое-что, что нужно сделать. Например, нет, повторяю, нет центрального отопления.Не в общепринятом смысле. Вместо этого сама архитектура притягивает и сохраняет тепло, а также обеспечивает вентиляцию. Вы должны узнать, сколько окон нужно открывать и закрывать, и как отрегулировать дымоходы, чтобы поддерживать определенную температуру. Внутри около 18С; он никогда не будет тропическим — ну, пока глобальное потепление не превратит Митчем в Момбасу. «Но когда на Рождество было холодно, — говорит Штумпель, — все было хорошо. Я никогда не думал:« О боже, я возвращаюсь в этот холодный дом »».

Однако большинство жителей — обычные Джо. привлеченный острым взглядом Бедзеда.«Честно говоря, это не имело никакого отношения к тому, чтобы быть зеленым», — говорит Роб Старсмор, переехавший в мае прошлого года с женой Джули. «Мы проехали мимо случайно, подумали:« Это выглядит странно », и заскочили в выставочный дом. Нас захватили высокие потолки и пространство. В то время мы жили в типичном доме вашего застройщика с крошечными окнами и квадратными стенами. номера.»

Но, возможно, популярность Бедзеда была самой революционной. Он выбил Данстера на шесть очков, хотя теперь он этим пользуется.Обнаружив святой Грааль — дешевое жилье с высокой плотностью населения, которое спасает планету, выглядит сексуально и, для чулана в пригороде у каждого из нас, тоже есть сады — он берет на себя большие мальчики.

В чистом антикорпоративном стиле он обходит обычных разработчиков ради демократии в Интернете. Любой, кто хочет иметь дом Zed, должен связаться с нами. Как только накапливается критическая масса, строится следующая разработка Zed. И так далее и так далее, пока мир не будет спасен (на его чертежной доске есть планы распространить идею Зеда на школы, больницы, небоскребы).

А финансирование? В Bedzed Данстеру помогли The Peabody Trust, инновационная жилищная ассоциация Лондона, и BioRegional, группа эко-инвестиций. В следующий раз он организует ипотеку для самостоятельного строительства для жителей, поэтому финансовый риск распределяется между всеми. Вы были бы как акционер в своем районе.

Это гениально: использовать возможности сырого потребителя, делая экодом так же легко купить, как органическую брюкву. Видите ли, вот как начинаются настоящие революции.Играя капитализм в его собственную игру. Автор: stealth

· The Zed Factory, 020-8404 1380, zedfactory.com, [email protected]. В Бедзеде остались только рабочие места, 175 000 фунтов стерлингов.

SE — Взаимосвязи — Формирование линейных дымовых труб в плане, контролируемых преимущественной утечкой углеводородов и анизотропными напряжениями в нарушенных мелкозернистых отложениях, на шельфе Анголы

Барнетт, Дж. А., Мортимер, Дж., Риппон, Дж.Х., Уолш Дж. Дж. И Уоттерсон Дж .: Геометрия вытеснения в объеме, содержащем один нормальный сброс, AAPG Бюл., 71, 925–937, 1987. Бозе С. и Митра С. : Аналоговое моделирование расходящегося и сходящегося переноса зоны в листрических нормальных системах разломов, AAPG Bull., 94, 1425–1452, 2010. Буряк, С., Ваннест М., Сауткин А. : Предполагаемые газовые гидраты и глина. диапиры возле горки Сторегга на южной окраине плато Веринг, Offshore Norway, Mar. Geol., 163, 125–148, 2000. Брук, О., Темпл, Ф., Руби, Д., Робин, К., Калассу, С., Нальпас, Т., и Гильошо, Ф. : Роль деформационных процессов в геометрии грязевые турбидитовые системы, олигоцен и нижний-средний миоцен Бассейн Нижнего Конго (западноафриканская окраина), март.Бензин. Геол., 21, 327–348, 2004. Bureau, D. : Modalité mécaniques de la education des intrusions de sable, Докторская диссертация, Université du Maine, Le Maine, France, 2014. Carruthers, D., Cartwright, J., Jackson, M. P., and Schutjens, P. : Происхождение и сроки послойного радиального разлома вокруг запасов соли Северного моря: Новое понимание развивающегося стрессового состояния вокруг увеличения диапиров, мар.Бензин. Геол., 48, 130–148, 2013. Carruthers, T. : Взаимодействие полигональных систем разломов с соляными диапирами, докторская диссертация, Кардиффский университет, Кардифф, Великобритания, 489 стр., 2012. Картрайт, Дж. А. : Эпизодический гидроразрыв пласта с избыточным давлением Ранний Кайнозойские толщи грязевых пород в бассейне Северного моря, март.

Бензин. Геол., 11, 587–607, 1994. Кэтлс, Л. М., Су, З., и Чен, Д. : Физика газовой трубы и оспарка формация, с последствиями для оценки опасности морского дна и газа секвестр, мар. Бензин. Геол., 27, 82–91, 2010. Чеватоглу, М., Бык, Дж. М., Варди, М.Э., Гернон Т. М., Райт И. К. и Лонг, Д. : Пути миграции газа, механизмы контроля и изменения в акустические свойства отложений, наблюдаемые в контролируемом подводном дне выброса CO ₂ эксперимент, Междунар. J. Greenh. Газ. Кон., 38, 26–43, 2015. Чопра С. и Марфурт К. Дж. : Сейсмические атрибуты для идентификации перспективных объектов и характеристики коллектора, Общество геофизиков-разведчиков и Европейская ассоциация геологов и инженеров, Талса, США, 2007.

Clausen, J., Gabrielsen, R., Reksnes, P., and Nysaether, E. : Разработка внутриформационные (олигоцен-миоценовые) разломы в северной части Северного моря: влияние отдаленных напряжений и купола Фенноскандии, Дж. Struct. Геол., 21, 1457–1475, 1999. Cloos, E. : Экспериментальный анализ структур трещин на побережье Мексиканского залива, AAPG Бык., 52, 420–444, 1968. Coffeen, J. : Основы сейсморазведки, Penwell Press, Талса, США, 1978 г. Cosgrove, J. : Выражение гидравлического разрыва в породах и отложениях, Геол. Soc. Спец. Опубл., 92, 187–196, 1995. Дэвисон, И. , Олсоп, И., Берч, П., Старейшины, К., Эванс, Н., Николсон, Х., Рорисон П., Уэйд Д., Вудворд Дж. И Янг М. : Геометрия и поздняя стадия структурная эволюция солевых диапиров Центрального грабена, Северное море, март. Бензин. Геол., 17, 499–522, 2000. Делани, П. Т., Поллард, Д. Д., Зиони, Дж. И., и Макки, Э. Х. : Поле отношения между дайками и трещинами: процессы внедрения и палеонапряжения анализ, Дж.Geophys. Res.-Sol. Е.А., 91, 4920–4938, 1986. Duval, B., Cramez, C., and Jackson, M. : Тектоника плотов в бассейне Кванзы, Ангола, мар. Petrol. Геол., 9, 389–404, 1992. Fossen, H. and Rørnes, A. : Свойства популяций разломов в Gullfaks Поле, север Северного моря, J.

Struct. Геол., 18, 179–190, 1996. Фредрих, Дж. Т., Кобленц, Д., Фоссум, А. Ф. и Торн, Б. Дж. : Стресс возмущения, прилегающие к соляным телам в глубоководном Мексиканском заливе, в: Материалы ежегодной технической конференции и выставки SPE, Денвер, Колорадо, 5–8 октября 2003 г., SPE 84554, 2003 г. Гей, А., Лопес, М., Кочонат, П., Султан, Н., Кокиль, Э., и Бриго, Ф .: Извилистый пояс осмарок как индикатор неглубокого погребенного турбидитового канала на нижний склон бассейна Конго, западноафриканская окраина, геол. Soc. Спец. Опубл., 216, 173–189, 2003. Гей А., Лопес М., Кочонат П., Серанн М., Леваше Д. и Сермондадаз, G. : Отдельные оспины на морском дне, связанные с BSR, жидкостными трубами, полигональные разломы и сложенные олигоцен-миоценовые турбидитовые палеоканалы в Нижняя часть бассейна Конго, март.

Геол., 226, 25–40, 2006. Гей А., Лопес М., Берндт К. и Серанн М. : Геологический контроль на сфокусированный поток жидкости, связанный с просачиванием с морского дна в бассейне Нижнего Конго, Мар. Геол., 244, 68–92, 2007. Ghalayini, R., Homberg, C., Daniel, J. M., and Nader, F.H. : Рост межслойные сбросы под действием регионального поля анизотропных напряжений.Геол. Soc. Спец. Опубл., 439, 57–78, 2006. Goulty, N. : Геомеханика полигональных систем разломов: обзор, Petrol. Geosci., 14, 389–397, 2008. Heggland, R. : Обнаружение миграции газа из глубокого источника с помощью 3-D сейсморазведочные данные, Мар. геол., 137, 41–47, 1997. Heggland, R. : Определение геологических опасностей при разведке 3-D сейсмических данных с использованием атрибуты и нейросетевой анализ, AAPG Bull., 88, 857–868, 2004. Heggland, R. : Использование газовых труб для анализа целостности уплотнения: обсуждение на основе историй болезни, в: Evaluating Fault and Cap Rock Seals, под редакцией: Boult, П.и Калди, Дж., AAPG Hedberg Series, 2, Американская нефтяная ассоциация. Геологи, Талса, США, 2005. Henriet, J.-P., D’olier, B., Auffret, J., and Andersen, H. : Seismic tracking геологических опасностей, связанных с тектоникой глин в Южной бухте Северное море, Сборник репринтов IZWO, 12, 1982.

Генриет, Дж., Де Батист М. и Вершурен М. : Раннее разрушение Глины палеогена, крайний юг Северного моря: связь с механизмами первичного миграция углеводородов, генерация, накопление и добыча в Европе Углеводороды, 1, 217–227, 1991. Генриет Дж., Де Батист М., Ван Вэренберг В. и Вершурен М. : Сейсмические исследования фации и глинисто-тектонические особенности ипрских глин на юге севера Море, Бюллетень ван де Бельгише Веренигинг для геологии, 97, 457–472, 1988. Хо, С., Картрайт, Дж. И Имберт, П. : Вертикальная эволюция вентиляции жидкости структур по отношению к потоку газа, в неоген-четвертичном периоде нижнего Бассейн Конго, шельф Анголы, геол. Мар., 332, 40–55, 2012. Хо, С. , Картрайт, Дж., И Имберт, стр. : Формирование наступающих покмарок массивы: взаимодействие между утечкой углеводородов и осаждением на склоне в: Материалы ежегодного съезда Американской ассоциации геологов-нефтяников и выставка, Лонг-Бич, США, 18–20 сентября 2012 г., 1–10, 2012 г. Ho, S. : Развитие сложных вертикальных последовательностей систем вентиляции жидкости во время седиментации континентальной окраины, докторская диссертация, Кардифф Университет Кардиффа, Великобритания, 2013 г. Хо, С., Каррутерс, Т., Имберт, П., и Картрайт, J. : Пространственные вариации в Геометрия полигональных разломов из-за возмущений напряжений и взаимодействия с ними. Особенности вентиляции жидкости, в: Материалы 75-й конференции и выставки EAGE включая SPE EUROPEC 2013, Лондон, Великобритания, 10–13 июня 2013 г., 1–6, 2013 г. Ho, S., Carruthers, D. , and Imbert, P. : Взгляд на проницаемость полигональные разломы от их геометрии пересечения с линейными дымоходами: Практический пример из бассейна Нижнего Конго, Carnets Geol., 16, 17–26, 2016. Хо, С., Имберт, П., Ховланд, М., Ветцель, А., Блуэ, Дж. П., и Каррутерс, Д .: Осмы с переключением вниз : взаимодействие между утечками углеводородов, отложения, течения и топография склонов, Междунар. Дж. Науки о Земле, 107, 1–23, 2018. Hovland, M. : Удлиненные впадины, связанные с оспинами на западе. склон Норвежской впадины, Геол. геология, 51, 35–46, 1983. Ховланд, М.: Особенности газовой эрозии в Северном море, Earth Surf.

Proc. Земля., 9, 209–228, 1984. Hustoft, S., Mienert, J., Bünz, S., and Nouzé, H. : высокое разрешение Данные трехмерной сейсмики указывают на сосредоточенные пути миграции флюидов над полигональными системы разломов средненорвежской окраины, Геология марта, 245, 89–106, 2007. Хустофт, С., Bünz, S., и Mienert, J. : Трехмерный сейсмический анализ морфологии и пространственного распределения дымоходов под Ньегга месторождение покмарк, на шельфе средней части Норвегии, Basin Res., 22, 465–480, 2010. Имберт П. и Хо С. : Воронкообразные особенности обрушения сейсмического масштаба из Палеоцен-эоцен Северо-Западного шельфа Австралии, Геол.

Мар., 332, 198–221, 2012. Имберт, П., Казенэйв, В., Блуэ, Дж. П., и Хо, С. : Утечка углеводородов. через мелкозернистую ориентированную на серию или распределенную. На 79-й конференции EAGE и выставка 2017 г., Париж, Франция, 12–15 июня 2017 г. Jacobs, C. : Оценка поверхностной геологии и осадочных процессов в пределах SEA7, континентального шельфа Великобритании, Национального центра океанографии, Саутгемптон, Отчет об исследованиях и консультациях №18, 127 с., 2006. Джадд, А. и Ховланд, М. : Дневной поток флюидов: влияние на геологию, биологию и морская среда, Cambridge University Press, Кембридж, Великобритания, 2007 г.

Капрот Б. М., Кацевич М., Мухури С. и Мароне К. : Проницаемость и фрикционные свойства разломов галит-глина-кварц в морских отложениях: роль уплотнения и сдвига, мар.Бензин. Геол., 78, 222–235, 2016 г. Кинг Р., Бакке Г., Тингей М., Хиллис Р. и Милдрен С. : Стресс прогибы вокруг соляных диапиров в Мексиканском заливе, Геол. Soc. Спец. Опубл., 367, 141–153, 2012. Лоран, Д., Гей, А., Бодон, К., Берндт, К., Солива, Р., Планке, С., Мург, Р., Лаказ, С., Поже, Ф., и Манге, М. : Высокое разрешение архитектура полигонального интервала разломов, полученная на основе геомодели, примененной к 3-D сейсмические данные по хребту Гьяллар, бассейн Веринг, на шельфе Норвегии, Мар.

Геол., 332, 134–151, 2012. Ligtenberg, J. : Обнаружение путей миграции флюидов в сейсмических данных: значение для анализа герметичности разломов, Basin Res., 17, 141–153, 2005. Løseth, H., Wensaas, L., Arntsen, B., Hanken, N., Basire, C., and Graue, K. : Газоотводные трубы длиной 1000 м, в: Материалы 63-й конференции EAGE и выставка, Амстердам, Нидерланды, 11–15 июня 2001 г., P524, 1–4, 2001. Løseth, H., Wensaas, L., Арнцен, Б., Ханкен, Н.-М., Басир, К., и Graue, K. : газоотводные трубы длиной 1000 м, Mar. Petrol. Геол., 28, 1047–1060, 2011. Monnier, D. , Imbert, P., Gay, A., Mourgues, R., and Lopez, M. : Плиоценовый песок инжектиты из каймы подводных лопастей во время миграции углеводородов и соли диапиризм: сейсмический пример из бассейна Нижнего Конго, Geofluids, 14, 1–19, 2014. Мур, Дж.К., Оранж, Д., и Кульм, Л. Д. : Взаимосвязь вентиляции жидкости и структурная эволюция: наблюдения Элвина из фронтальной аккреционной призма, Орегон, J. Geophys. Res.-Sol. Ea., 95, 8795–8808, 1990. Мосс, Дж. Л. : Пространственное и временное распределение трубки и покмарка образование, докторская диссертация, Кардиффский университет, Кардифф, Великобритания, 432 стр., 2010 г. Накамура, К. : Вулканы как возможные индикаторы тектонического напряжения принцип ориентации и предложение, J. Volcanol. Геот. Рес., 2, 1–16, 1977. Нанн, Дж. А. : Зависимость проницаемости трещин от порового давления в зонах разломов: последствия для межпластового потока флюида, многомерный бассейн моделирование: AAPG, страниц данных AAPG, Discovery Series, 7, 89–103, 2003. Останин, И., Анка, З., ди Примио, Р., Бернал, А. : Идентификация крупная сеть полигональных разломов верхнего мела в бассейне Хаммерфест: Последствия для реактивации регионального разлома и утечки газа динамика, ЮЗ Баренцева моря, Мар. геол., 332, 109–125, 2012. Петерсен, К.

Дж., Бюнц, С., Хустофт, С., Минерт, Дж., И Клаешен, Д.: Трехмерное сейсмическое изображение с высоким разрешением P-Cable для конструкций газовых труб в газе гидратированные отложения арктического выноса наносов, мар.Бензин. Геол., 27, 1981–1994, 2010. Phillips, W. J. : Гидравлический разрыв и минерализация, J. Geol. Соц., 128, 337–359, 1972. Philippe, Y. : юго-восточный угол Анголы, центральная часть и юго-западный угол: региональный район Териари Структурный синтез, Elf Exploration, Внутренний отчет, 72 стр., 2000. Plaza-Faverola, A., Bünz, S., and Mienert, J. : Распределение жидкости определяется на основе аномалий скорости продольных волн и амплитуды отраженных сейсмических волн под областью оспины Ньегга на средненорвежской окраине, Mar.

Petrol. Геол., 27, 46–60, 2010. Плаза-Фаверола, А., Бюнц, С., Джонсон, Дж. Э., Чанд, С., Книс, Дж., Минерт, Дж., И Франек, П. : Роль тектонического напряжения в эволюции фильтрации вдоль хребта Вестнеса, заряженного газовыми гидратами, пролива Фрама, Geophys. Res. Lett., 42, 733–742, 2015. Pyrak-Nolte, L. : Сейсмический отклик трещин и взаимосвязи среди свойств трещин, в: Материалы Международного журнала горных пород. рефераты по механике и горным наукам и геомеханике, Великобритания, 787–802, 1996. Rawnsley, K., Rives, T., Petti, J.-P., Hencher, S., and Lumsden, A. : Joint развитие возмущенных полей напряжений вблизи разломов, J. Struct. Геол., 14, 939–951, 1992. Ренье, П. , Дейл, А. В., Арндт, С., Ла Роу, Д., Моголлон, Дж., И Ван Cappellen, P. : Количественный анализ анаэробного окисления метана (АОМ) в морских отложениях: перспективы моделирования, Науки о Земле.Rev., 106, 105–130, г. 2011 г. Робертс, Х. Х. и Карни, Р. С. : Доказательства эпизодической жидкости, газа и отложения на северном материковом склоне Мексиканского залива, экон. Геол., 92, 863–879, 1997. Робертс, Х. Х., Хардедж, Б. А., Шедд, У. У. и Хант-младший, J. : Seafloor отражательная способность — важное сейсмическое свойство для интерпретации жидкости / газа геология изгнания и наличие газовых гидратов, The Leading Edge, 25, 620–628, 2006. Sanz, P. and Dasari, G. : Контроль напряжений на месте вокруг соляных тел, в: Материалы 44-го симпозиума по механике горных пород в США и 5-го конгресса США и Канады.

Симпозиум по механике, Солт-Лейк-Сити, Юта, 27–30 июня 2010 г., ARMA-10-169, 2010 г. Серанн М. и Анка З. : Южно-Атлантические континентальные окраины Африки: сравнение тектонического и климатического взаимодействия в эволюции экваториальная западная Африка и окраины юго-западной Африки, J.Afr. Наук о Земле, 43, 283–300, 2005. Зонненберг, С., Андервуд, Д., Петерсон, М., Финли, Э., Кернан, Н., и Харрис, A. : Полигональные разломы, формация Ниобрара, бассейн Денвера, в: Ход ежегодной конференции и выставки AAPG, Калгари, Канада, 19–22 июня 2016 г., 51311, г. 2016 г. Стюарт, С.A. : Влияние кинематики пассивного солевого диапира на пласт сегментация по радиальным и концентрическим разломам, Мар.

Бензин. Геол., 23, 843–853, 2006. Талукдер, А. Р. : Обзор подводных водопроводных систем холодного слива: утечка в просачивание и вентиляция, Terra Nova, 24, 255–272, 2012. Трэшер, Дж., Флит, А. Дж., Хей, С. Дж., Ховланд, М., и Дюппенбекер, С. : Понимание геологии как ключа к использованию фильтрации в разведке: спектр стилей фильтрации, в: Миграция углеводородов и ее приповерхностная Expression, AAPG Memoir 66, AAPG, Талса, США, 1996. van Gent, H. W., Holland, M., Urai, J. L., and Loosveld, R. : Эволюция зоны разломов в карбонатах с механической стратиграфией — понимание масштаба модели с использованием слоистого когезионного порошка, J.

Struct. Геол., 32, 1375–1391, 2010. Verschuren, M. : Комплексный трехмерный подход к тектонической деформации глины и разработка нового метода трехмерного моделирования, Гентский университет, 359 с., 1992. Welch, M.J., Knipe, R.J., Souque, C., and Davies, R.K. : A Quadshear кинематическая модель образования складчатости и глинистого мазка в зонах разломов, Тектонофизика, 471, 186–202, 2009. Випрут Д. и Зобак М. Д. : Реактивация разлома и поток жидкости вдоль ранее спавший нормальный сброс в северной части Северного моря, Геология, 28, 595–598, 2000. Zhang, Y., Gartrell, A., Underschultz, J., and Dewhurst, D. : Numerical моделирование локализации деформации и потока жидкости при разломе растяжения реактивация: последствия для сохранения углеводородов, J.Struct. Геол., 31, 315–327, 2009. Zoback, M. D. : Геомеханика коллектора: напряжение земли и механика горных пород применяется для разведки, добычи и устойчивости ствола скважины, Cambridge Press, Кембридж, Великобритания, 2007 г.

Проблемы с черновиком: причины и решения

по трубочисту онлайн

Мы часто слышим жалобы на то, что у кого-то «плохая» печь или камин, потому что он дымит в дом.Однако, по нашему опыту, проблемы с сквозняком почти никогда не возникают из-за камина или прибора. Дымоход — это двигатель любой дровяной системы: для того, чтобы огонь горел должным образом, дымоход должен пропускать воздух для горения через камин или печь. Вот несколько распространенных причин проблем с тягой в дымоходе и возможные решения.

Неверный размер дымохода

Размер дымохода для каменного камина определяется размером каминного проема ниже. Каменщики традиционно рассчитывают размер каминных дымоходов, используя «практическое правило», согласно которому CSA (площадь поперечного сечения) каменного дымохода составляет не менее 1/10 CSA отверстия камина.Например, облицовка дымохода 8 × 12 (id) используется в дымоходе, вытяжном из камина с отверстием размером до 40 дюймов в ширину и 24 дюйма в высоту: для более крупных каминов требуются более крупные облицовки. Если ваш камин дымит из-за слишком маленького размера дымохода, попробуйте временно уменьшить размер камина с помощью кусков листового металла; если это работает, используйте кладочные материалы или продукты, такие как Smoke Guard, чтобы получить постоянное решение.

Размер дымохода для дровяной печи определяется производителем печи для каждой модели в процессе тестирования. Для того чтобы дымоход из дровяной печи выполнял наилучшую вентиляцию, отверстие дымохода должно иметь точно такую же площадь поперечного сечения, как и отверстие для удаления воздуха на приборе. Если дымоход слишком мал, в нем может не хватить места для поднимающегося воздуха, необходимого для печи. Если он слишком большой, он может тянуть слишком медленно для прибора и никогда не нагреется настолько, чтобы компенсировать это. По этой причине следует избегать как уменьшения размера дымохода, так и его превышения. Если дымоход слишком мал, замените дымоход или прибор.Если дымоход слишком велик, установите облицовку дымохода из кирпичной кладки или нержавеющей стали, имеющую такую же CSA, как и вентиляционное отверстие на приборе. Для просмотра таблицы, показывающей рекомендуемые размеры облицовки каменной кладкой для дровяных печей и вставок, щелкните здесь.

Неправильный размер или конфигурация дымохода

Чтобы соединительная труба (дымовая труба) между дровяной печью и дымоходом работала наилучшим образом, она должна быть такого же размера, как и вентиляционная втулка на печи. Если дымовая труба слишком мала, она не справится с объемом выхлопных газов, который, как установила испытательная лаборатория, требуется для печи: если он слишком большой, выхлопная труба, выходящая из воротника дымохода, должна будет расшириться, чтобы заполнить трубу слишком большого размера, что замедлит поток .Любое из этих условий может помешать правильному восходящему потоку в дымоходе.

Колена и горизонтальные участки в соединительной трубе (дымоходе) также могут мешать восходящему потоку в дымоходе, и их следует по возможности избегать. Когда дровяная печь устанавливается перед камином или дымоходом, располагайте ее как можно ближе к дымоходу, насколько позволяет ее задний зазор, чтобы минимизировать горизонтальную длину, необходимую для соединения. При подключении печи с верхней вентиляцией к дымоходу, расположенному в стене за ней, по возможности устраните поворот на 90 градусов, заменив два колена под 45 градусов на небольшую длину между ними, чтобы выхлоп мог продолжать подниматься, когда он течет к дымовая труба. Если необходимо использовать горизонтальную длину, установите ее с небольшим наклоном вверх по направлению к дымовой трубе (подъем не менее 1/4 дюйма на фут пробега). При выводе в искусственный дымоход под потолком расположите печь прямо под дымоходом, чтобы труба шла прямо вверх. Если необходимо сместить трубу, используйте отводы под углом 45 градусов вместо 90 градусов.
Засорение дымохода

Если дымоход подходящего размера и по-прежнему не обеспечивает достаточной тяги, в первую очередь необходимо проверить дымоход и дымоход на предмет засорения: птичьи гнезда, упавшие кирпичи, фрисби, листья и т. Д.может заблокировать или частично заблокировать дымоход, препятствуя нормальной тяге. Убедитесь, что дымоход чистый: не требуется большого количества копоти или креозота, чтобы уменьшить диаметр дымохода настолько, чтобы это помешало созданию надлежащей тяги.

Пока вы наверху смотрите на дымоход, не забудьте убедиться, что искровая сетка в колпаке дымохода не забита креозотом или золой. Если это так, очистите его и прорежьте более крупные отверстия в сетке, чтобы предотвратить повторение.
Проникновение воздуха в дымоход

Для каждой дровяной печи и камина нужен собственный дымоход.Если другой прибор выходит в тот же дымоход, воздух может просочиться через второй прибор (или через трещины в его соединительной трубе или штуцере гильзы) и уменьшить восходящий поток в дымоходе почти так же, как открывать задвижку большого пальца на шланге пылесоса. уменьшает всасывание на полу. Вторые приборы следует отключить от дымохода и заделать отверстие для наперстка. То же самое касается любых других отверстий в дымоходе, например неиспользованных гильз. Дверцы для очистки каменных дымоходов должны быть плотно закрыты прокладками или заклеены высокотемпературным силиконом или металлической лентой.Совет: если ваша печь выходит в изготовленный «тройник» дымоход (через стену и вверх снаружи дома), убедитесь, что крышка в нижней части тройника плотно закрыта.
Сопротивление снизу

Убедившись, что дымоход чист, убедитесь, что в огонь поступает достаточное количество воздуха для горения. Поскольку дымоход втягивает воздух через камин или дровяную печь, в доме может создаваться отрицательное давление воздуха (частичный вакуум), который борется с тягой в дымоходе и может фактически втягивать дым обратно в дымоход.Эта проблема стала настолько распространенной в сегодняшних плотно построенных домах, что Закон штата Вашингтон требует, чтобы подача наружного воздуха для горения осуществлялась непосредственно ко всем новым дровяным плитам или каминам. Другая проблема, называемая эффектом стека, иногда возникает в высоких домах, из которых в верхние этажи поступает большое количество воздуха: нагретый воздух поднимается вверх, поэтому теплый воздух внутри дома хочет течь наверх и выходить через утечки. В крайних случаях это может привести к отрицательному давлению воздуха ниже, превышающему восходящий поток в дымоходе.Если открывание двери или окна возле камина или дровяной печи устраняет проблему тяги, лучшим решением будет подавать воздух для горения прямо в топку снаружи. Чтобы прочитать о внешнем воздухе для горения, щелкните здесь. Если конструкция или расположение печи или камина не позволяют этого, открывающееся окно или воздухозаборник, подобный этому, расположенный в ближайшей внешней стене, является следующим лучшим решением.
Механический сброс давления

Вытяжные вентиляторы для ванных комнат и кухонь, вентиляторы чердаков, сушилки для одежды и т. Д.часто вызывают отрицательное давление в доме, которое может втягивать выхлопные газы обратно в дымоход. Наружный воздух для горения в сочетании с плотно закрывающимися стеклянными дверцами камина и хорошей прокладкой на дверце дровяной печи может помочь решить эту проблему, равно как и открытие окна между вытяжным вентилятором и огнем. Системы печных нагнетателей также часто вызывают отрицательное давление в птичнике, например, в тех случаях, когда поступление возвратного воздуха не идеально сбалансировано с потоком, возвращающимся в птичник через регистры тепла.Чтобы свести к минимуму разгерметизацию помещения, вызванную правильно сбалансированной системой приточного воздуха, убедитесь, что все регистры, подключенные к системе приточного воздуха, открыты. Если это не помогает сбалансировать систему, подумайте о том, чтобы вызвать специалиста по HVAC.
Недостаточная высота дымохода

Дымоходы часто втягивают хотя бы небольшое количество воздуха, даже когда внизу нет огня: это явление называется восходящим потоком окружающей среды. Окружающая тяга в дымоходе возникает из-за того, что верхняя часть дымохода поднимается на несколько футов вверх в атмосферу с меньшей плотностью, чем существует в нижней части.Таким образом, воздух втягивается в дымоход во многом так же, как жидкость втягивается через соломинку с газировкой, когда вы уменьшаете плотность воздуха во рту.

Большинство производителей дровяных печей требуют минимальной высоты штабеля не менее 13-15 футов от пола печи. Кодекс требует, чтобы все дымоходы дровяных печей и дровяных каминов возвышались как минимум на два фута над любой частью крыши в пределах десяти футов. Учитывая, что топографические и атмосферные условия могут значительно отличаться от дома к дому, дымоход может соответствовать этим минимальным техническим требованиям, но все же не может подниматься вверх в воздух с достаточно низкой плотностью, чтобы создавать окружающий восходящий поток. Для каминов и печей в домах, окруженных, например, холмами или деревьями, или расположенных в воздухе с высокой плотностью воздуха, который часто окружает большие водоемы, нередко требуется большая высота дымохода, чем минимальная, требуемая кодексом. .
Температура холодного дымохода

Окружающий восходящий поток, создаваемый перепадом давления воздуха снизу вверх в дымоходе, часто недостаточен для выпуска дыма от костра. В более холодную погоду, например, неиспользованный дымоход может заполняться воздухом низкой температуры и высокой плотности, который может полностью блокировать поток дыма в дымоходе.Когда это произойдет, любая попытка зажечь дровяной огонь приведет к тому, что дом будет задымлен. Чтобы «заправить» холодный дымоход, выстелите заднюю стенку печи или камина свободными шариками из газет и зажгите их. Замените газету и снова зажигайте, пока выход горячей бумаги не вытолкнет заглушку холодного воздуха из дымохода (когда это произойдет, вы увидите, как дым от бумажного камина внезапно уходит в дымоход). Наши более нетерпеливые клиенты с очень холодными дымоходами также сообщают о хороших результатах, зажигая банку Sterno или гелированного спирта внутри топки.Как только установится восходящий поток, создайте бумагу и разведите огонь и постепенно добавляйте все более крупные куски дров, поскольку дымоход продолжает нагреваться и создавать восходящий тепловой поток, необходимый для выпуска дыма от дров. Внимание: если вы используете Sterno или гелеобразный спирт для заправки дымохода, не забудьте потушить и удалить баллончик перед тем, как разжечь огонь!

Каменные дымоходы бывает трудно загрунтовать, потому что каменные материалы — ужасные изоляторы: потребуется кирпичный дымоход с боковыми стенками толщиной 28 дюймов, чтобы обеспечить такую же изоляцию, как один дюйм изоляционного покрытия, используемого в современных сборных изолированных металлических дымоходах.Каменный дымоход отводит драгоценное тепло от выхлопной трубы и передает его наружу, замедляя восходящий поток тепла (и способствуя образованию креозота). Кладочные дымоходы, которые проходят через весь дом, остаются более теплыми, чем те, которые подвергаются воздействию внешних температур по всей своей длине, но все дымоходы теряют драгоценную температуру дымохода над линией крыши.

Металлические дымоходы с воздушным охлаждением, предназначенные для вентиляции промышленных каминов с нулевым зазором, активно охлаждают дым.Хотя охлаждение дыма является хорошей идеей при отводе сверхгорячих выхлопных газов, создаваемых каминами с нулевым зазором, которые направляют большую часть тепла от огня в дымоход, это наихудший способ отвести и без того холодный выхлоп из сегодняшних суперконцентраторов. -эффективные герметичные печи. По этой причине власти кодекса запретили использование дымоходов с воздушным охлаждением для вентиляции герметичных дровяных печей.

Если у вас есть выбор, то лучший способ вентиляции, обеспечивающий адекватную температуру дымохода для дровяной печи, — это изолированный дымоход из нержавеющей стали.Если вы попадаете в дымоход, который просто не хочет нагреваться, установите теплоизолированный вкладыш из нержавеющей стали.
Воздушная инверсия

Атмосферное состояние, известное как воздушная инверсия, заставляет воздух с высокой плотностью захватываться на высоких высотах, обычно занятых воздухом с низкой плотностью, который создает окружающий восходящий поток. Во время периодов инверсии воздуха дымоходы в пораженной области просто не работают должным образом. Один из способов определить, вызывает ли инверсия воздуха временные проблемы с тягой, — это посмотреть на дым, который выходит из дымохода: если он кружится вокруг верхней части дымохода или стекает вниз на крышу, а не поднимается, как обычно, нагретый воздух, образуется инверсионный слой. скорее всего присутствует.

Установив, что проблема тяги вызвана инверсией воздуха, предлагается несколько решений:

(A) Не пытайтесь разжечь огонь в дни инверсии. В большинстве регионов это случается нечасто, и редко случается в течение длительных периодов зимних холода, когда мы больше всего пользуемся дровяными печами. Эпизоды воздушной инверсии чаще всего возникают, когда холодная погода становится теплее или когда теплая погода внезапно становится прохладнее, как это иногда бывает весной или поздней осенью. Некоторые области более подвержены воздушной инверсии, чем другие: если ваш дом полностью окружен высокими деревьями, холмами или зданиями, вы можете испытывать локальную «инверсию» каждый раз, когда ветер дует через верхнюю часть более высокого препятствия, создавая давление в воздухе внизу.

(B) Во время эпизодов инверсии воздуха устраните все возможные сопротивления тяги в нижней части дымохода. Современные дровяные печи имеют очень маленькие воздухозаборники и очень ограниченные перегородки, через которые воздух должен втягиваться через дымоход. При открытии ближайшей двери или окна трещина часто значительно снижает это сопротивление и может позволить сжечь печь даже в тяжелые дни переворота.

(C) Поднимите верх дымохода до точки над инверсионным слоем. Это своего рода случайное решение по трем причинам: (1) никто не может точно предсказать, насколько высоко инверсионный воздух имеет тенденцию складываться в данном районе, (2) плотность инверсионного слоя может варьироваться от одного от эпизода к следующему, и (3) существует предел того, насколько высоко дымоход может простираться, прежде чем он станет слишком тяжелым для поддержки. Если в вашем районе есть дымоход, который выше вашего, вы можете спросить владельцев, преодолевает ли дополнительная высота эффект инверсии, которую вы испытываете. Если это так, попробуйте увеличить свою до такой же высоты. Примечание: никогда не расширяйте дымоход дровяной печи неизолированной металлической трубой, это приведет к чрезмерному образованию креозота.
Даундрафтинг или кросс-драфтинг

Довольно часто отказы тяги в дымоходе вызваны ветром, дующим вниз или через верх дымохода. Если проблема возникает только тогда, когда дует ветер, замените дождевик крышкой, создающей сквозняк, которая работает по принципу Бернулли, например, старомодным «петушиным хвостом» или более эффективным пылесосом Vacu-Stack.Эти колпачки предназначены для устранения эффектов нисходящей или поперечной тяги, вызываемой ветром, но будут работать только тогда, когда ветер дует прямо на них. Колпачки, вызывающие тягу, не исправят нисходящий поток, вызванный повышенной плотностью воздуха в верхней части дымохода из-за инверсии воздуха или типом наддува в верхней части дымохода, который может возникнуть, когда ветер дует через верхнюю часть цилиндра, образованного расположенными рядом высокими деревьями , холмы или здания, которые возвышаются над дымоходом и полностью окружают его.
