Крепкая и надежная рубаха. Устройство декоративного экрана для радиаторов
Такой простой элемент, как декоративный экран для радиаторов, имеет несколько вариантов конструктивных решений, которые влияют на его применение (установку) для той или иной батареи. Поэтому знание основных отличий в конструкции и понимание зависимости применения некоторых решений позволяет сделать правильный выбор необходимого декоративного экрана.
Отличия в конструкции декоративных экранов для радиаторов (батарей) касаются не только внешнего вида и оформления. Отличия могут быть в:
- материале изготовления,
- форме и конструкции сетчатой части (пропускных отверстий),
- конструкции системы крепления,
- наличии и конструкции боковых (торцевых) панелей,
- наличии и конструкции соединительных элементов для наборных декоративных экранов для радиаторов (батарей),
- конструкции усиливающих элементов (рам, ребер жесткости и т.
д.), - защитном покрытии,
- возможности применения дополнительных декоративных элементов и оформлений,
- характеристиках устойчивости к внешним воздействиям (влаге, температуре и т.д.).
д.),Конструкция декоративного экрана для радиаторов (батарей)
Конструктивно, декоративные экраны для радиаторов состоят из нескольких основных элементов:
- рама или несущий кожух, к которому крепятся остальные элементы,
- система конвекции теплого воздуха, состоящая из лицевой, нижней и верхней пропускной (сетчатой) решетки,
- система крепления и фиксации,
- декор и элементы оформления.
Рама не всегда явно присутствует в декоративных экранах для радиаторов и может быть выполнена цельно с панелями и другими элементами. Также часто встречаются конструкции декоративных экранов для батарей, в которых функции рамы выполняют боковые или внутренние ребра жесткости.
Система конвекции декоративного экрана для радиаторов заслуживает особого внимания и является сложной системой, которая требует соблюдения нескольких требований:
- поступающий воздух к радиатору не должен иметь завихрения и препятствия,
- движение воздуха вдоль радиатора не должно преграждаться элементами конструкции декоративного экрана,
- выходное (верхнее) отверстие декоративной решетки не должно быть перекрыто или частично перекрыто элементами конструкции,
- отверстия на лицевой панели не должны мешать свободному распространению инфракрасного излучения от радиатора,
- отверстия на лицевой панели не должны создавать параллельного потока воздуха в обратном направлении (сверху вниз) и мешать равномерному распределению тепла,
- движение воздуха вокруг радиатора не должно иметь «глухих» зон с избытком тепла, завихрениями и застоем воздуха.
Также следует исключить несколько негативных последствий, которые возникают при эксплуатации декоративного экрана для радиаторов (батарей): температурного или влажного коробления элементов, изменения цвета, разрушение текстуры и формы декора, изменение других параметров.

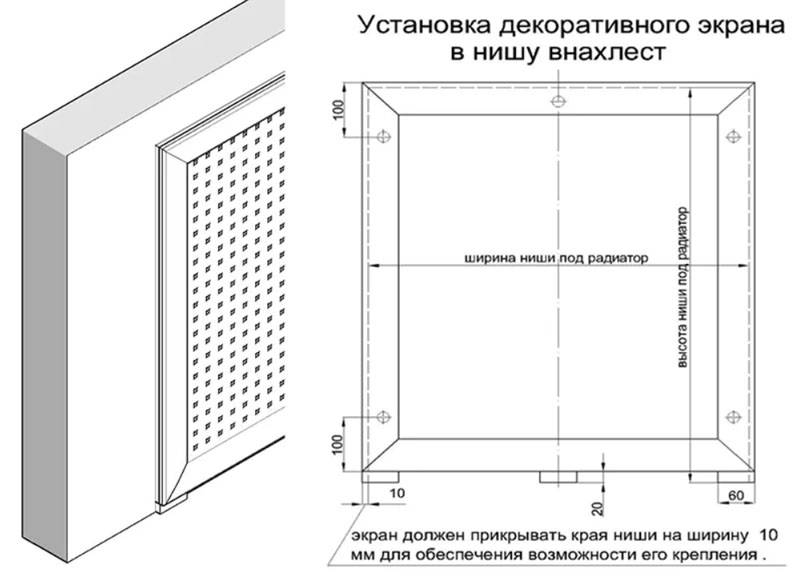

Система крепления и фиксации декоративного экрана для радиаторов (батарей) предусматривает несколько вариантов, которые зависят от конструкции батареи и доступного пространства. Самыми распространенными системами крепления декоративных экранов для радиаторов (батарей) являются:
- Г-образные экраны с сетчатой лицевой панелью и креплением к стене (предусматривают применение отдельных декоративных боковых панелей),
- решетчатые панели, монтируемые одновременно с отделкой стен вокруг батареи (предварительное оборудование специальной ниши),
- наборные декоративные экраны с индивидуальным размещением (фиксацией) на каждой отдельной секции батареи,
- накладные (навесные) декоративно-защитные экраны с креплением к стене или к радиатору,
- преграждающие декоративные экраны с установкой на отдельной конструкции с креплением к стене, батарее (радиатору) или полу.
Особенности конструктивных решений в декоративных экранах для радиаторов (батарей)
Многие обыватели считают, что материал, из которого изготавливается декоративные экраны для радиаторов, должен быть исключительно термо- или влагостойкий. Основываясь на этом, декоративные экраны для радиаторов часто выбираются только металлические или пластиковые.
На самом деле декоративный экран для радиатора из МДФ, дерева, пластика, металла или даже картона может прекрасно выполнять свои функции при соблюдении рекомендаций производителя и правильной установке. То есть при обеспечении всех необходимых расстояний, свободного пространства, соответствия размеров экрана типоразмеру радиатора и многих других параметров, нарушение конструкции и потеря характеристик декоративного экрана для радиатора (батареи) полностью исключается.
Приведенные особенности конструкции декоративных экранов для радиаторов (батарей) не учитывают огромное разнообразие декоративных элементов и оформлений лицевой панели.
Все они выполняются с учетом пожеланий потребителя и могут иметь множество вариантов исполнения.
Основными правилами выбора оформления декоративной панели для радиатора (батареи) можно считать следующие рекомендации:
- материал декоративного элемента должен соответствовать материалу всей конструкции,
- окрашивание и нанесение рисунков на декоративный элемент или конструкцию не должно выполняться веществами, уступающими по свойствам общему покрытию конструкции,
- фиксация декоративных элементов должна выполняться с учетом условий эксплуатации декоративного экрана для радиаторов,
- декоративные элементы не должны перекрывать рабочие отверстия декоративного экрана для радиаторов.
Особенно стоит отметить, что декоративные экраны для радиаторов могут использоваться не только для «маскировки» батарей, радиаторов или других элементов отопления, но и для оформления любых конструкций и систем в помещении. То есть декоративный экран для радиаторов является универсальным элементом, который позволяет скрыть любую зону помещения и внести необходимый акцент в общую дизайнерскую линию.
Как крепить экран для радиатора
Во многих квартирах еще сохранились батареи отопления советского образца, которые не очень смотрятся на фоне современной мебели, штор и совсем не вписываются в интерьер помещения. Эту ситуацию можно изменить двумя способами:
- поменять батареи отопления
- закрыть их чем-то.
Менять батареи отопления, а значит и всю систему отопления, мероприятие не из дешёвых. Куда проще закрыть батареи, используя экран для радиатора, который впишется в любой интерьер помещения.
Сборка и установка экрана своими руками.
Экран предназначенный для закрытия старых батарей, установить его легко и просто. Для установки экрана не понадобятся какие-то профессиональные навыки. Установка экрана возможна с помощью специальных кронштейнов крепления, либо навешиванием непосредственно на сами элементы отопительной системы.
Экраны для батарей отопления выполнены в виде декоративной металлической сетки, маскирующей батареи и пропускающей тепло в квартиру.
Кроме маскировки внешнего вида батарей, экраны выполняют еще одну немаловажную функцию-уменьшают количество пыли оседающей на батареях, которую всегда было нелегко удалить.
Кроме этого, батареи советского образца всегда являлись причиной случаев травматизма, особенно часто травмировались дети.
Закрытие острых углов батарей отопления экраном, делает их совершенно безопасными.
Если металлический экран нужно покупать, то перфорированный вполне возможно изготовить самому. Для этого понадобятся:
- лист перфорированного ДСП;
- деревянные планки;
- фанера;
- электрический или ручной лобзик;
- саморезы;
- фольга;
- лак;
- краска.
Легче всего найти в интернете чертёж понравившегося экрана и следуя пошаговой инструкции изготовить экраны для каждого помещения квартиры.
Самостоятельное изготовление экрана дает возможность самому выбирать узоры и цвет, которые будут полностью соответствовать интерьеру помещений.
Способы установки экрана на батарею.
Сначала нужно тщательно измерить параметры батареи отопления, проверить их соответствие размерам экрана. Если размеры подходят, приступаем к разметке отверстий для крепления.
Для более точной разметки, следует приложить экран к стене и проверить точное положение экрана по горизонтали уровнем, во избежание перекосов.
Следующий этап-сверление отверстий под дюбеля. Перед сверлением не помешает еще раз проверить разметку. Заключительный этап, крепление экрана саморезами.
Установка экранов придаст квартире современный вид несмотря на наличие старых отопительных батарей.
