Электрическая схема подключения электрокотла 380в: Схема подключения электрокотла к электросети

Схема подключения электрокотла к электросети

Электрокотел, установленный в системе отопления, зачастую является самым энергоёмким устройством во всем доме, более того, его потребляемая мощность нередко выше, чем у всего остального электрооборудования помещений вместе взятого.

И это не удивительно, ведь даже негласное правило выбора котла для дома гласит, что 1кВт (киловатт) мощности, требуется для обогрева 10 квадратных метров дома. Следуя ему, для отопления относительно небольшого (по современным меркам) дома в 100кв.м., потребуется электрокотел мощностью 10кВт.

Конечно, это правило общее, в реальных же условиях, при выборе мощности котла, учитывается множество факторов, но в целом, ориентировочные, средние требования к котлу правило отражает верно.

Поэтому, для такого «прожорливого» потребителя электроэнергии как электрокотел, от стабильной работы которого зимой зависит очень многое, важно сделать правильную электропроводку, подобрать надежную защитную автоматику и верно выполнить подключение.

Чтобы лучше понимать принцип подключения котла, необходимо знать из чего он обычно состоит и как работает. Речь пойдет о самых распространённых, ТЭНовых котлах, сердцем которых являются Трубчатые ЭлектроНагреватели (ТЭН).

Проходящий через ТЭН электрический ток разогревает его, этим процессом управляет электронный блок, следящий за важными показателями работы котла, с помощью различных датчиков. Также электрокотел может включать циркуляционный насос, пульт управления и т.п.

В зависимости от потребляемой мощности, в быту обычно используются электрокотлы рассчитанные на питающее напряжение 220 В — однофазные или 380 В — трехфазные.

Разница между ними простая, котлы на 220В редко бывают мощнее 8 Квт, чаще всего в отопительных системах используются приборы не более чем на 2-5кВТ, это связано с ограничениями по выделенной мощности в однофазных питающих линиях домов.

Соответственно электрокотлы на 380В бывают более мощными и могут эффективно отапливать большие по площади дома.
Схемы подключения, правила выбора кабеля и защитной автоматики для котлов на 220В и 380В различаются, поэтому мы рассмотрим их раздельно, начнем с однофазных.

 Схема подключения электрокотла к электросети 220 В (однофазного)



Как видите, питающую линию котла на 220 В защищает дифференциальный автоматический выключатель, совмещающий в себе функции автоматического выключателя (АВ) и Устройства защитного отключения (УЗО). Так же, в обязательном порядке к корпусу устройства подключается заземление.

ТЭН или ТЭНы (если их несколько) в таком котле рассчитаны на напряжение 220В, соответственно к одному из концов трубчатого электрического нагревателя подключается фаза, а к другому ноль.

Для подключения котла требуется проложить трехжильный кабель (Фаза, Рабочий ноль, Защитный ноль — заземление).

Если же вам не удалось найти подходящий дифференциальный автоматический выключать или просто он слишком дорог в выбранной вами линейке защитной автоматики, его всегда можно заменить связкой Автоматический выключатель (АВ) + Устройство защитного отключения (УЗО), в таком случае схема подключения однофазного котла к электросети выглядит так:



Теперь осталось выбрать кабель нужной марки и сечения и номиналы защитной автоматики, для правильной электропроводки к электрокотлу.

В выборе необходимо отталкиваться от мощности будущего котла, а лучше всего рассчитывать с запасом, ведь в будущем, реши вы поменять котел, выбрать старшую модель (более мощную) вы уже не сможете, без серьезной переделки проводки.

Не буду загружать вас лишними формулами и расчетами, а просто выложу таблицу выбора кабеля и защитной автоматики в зависимости от мощности однофазного электрокотла 220 В. При этом в таблице будут учтены оба варианта подключения: через дифференциальный выключатель и через связку Автоматический выключатель + УЗО.

Для прокладки будут указаны характеристики медного кабеля марки ВВГнгLS, минимально допустимого ПУЭ (правилами устройства электроустановок) для использования в жилых зданиях, при этом расчеты сделаны для трассы от счетчика до электрокотла длинной 50 метров, если у вас это расстояние больше, возможно потребуется корректировка значений.

Таблица выбора защитной автоматики и сечения кабеля по мощности электрокотла 220 В

Устройство защитного отключения (узо) всегда выбирается на ступень выше стоящего с ним в паре автоматического выключателя, если же вам не удается найти УЗО необходимого номинала, можете взять защиту следующей ступени, главное не брать ниже положенного.
Особых сложностей и разночтений при подключении элекрокотла на 220В обычно не возникает, переходим к трехфазному варианту.

Схема подключения электрокотла к электросети 380 В (трехфазного)

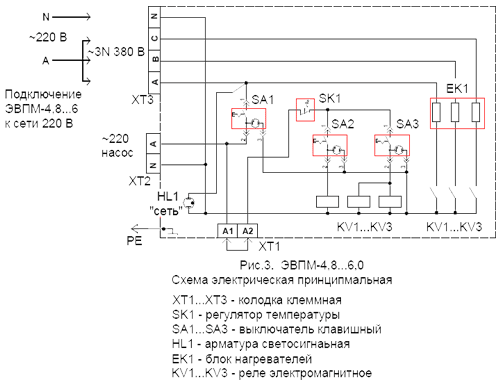

Общая электрическая схема подключения электрокотла 380 В, выглядит следующим образом:

Как видите, линия защищена трехфазным автоматическим выключателем дифференциального тока, к корпусу котла обязательно подключено заземление.

Как обычно, по традиции, выкладываю схему подключения трехфазного электрокотла со связкой автоматический выключатель (АВ) плюс устройство защитного отключения (УЗО) в цепи, которая нередко бывает дешевле и доступнее Диф. автомата.

Выбор номиналов защитной автоматики и сечения кабеля для трезфазных электрокотлов различной мощности удобно делать по следующей таблице:

В трехфазных электрокотлах обычно установлено сразу три ТЭНа, бывает и больше. При этом практически во всех бытовых котлах каждый из трубчатых электронагревателей рассчитан на напряжение 220 В и подключён следующим образом:

Это так называемое подключение «звезда», для этого случая и подводится к котлу нулевой проводник.

Сами ТЭН подключаются к сети следующим образом: перемычкой соединены по одному из концов каждого из трубчатых электронагревателей, к оставшимся трем свободным поочередно подключаются фазы: L1, L2 и L3.

Если же в вашем котле стоят ТЭН, рассчитанные на напряжение 380 В, схема их соединения совершенно другая и выглядит она так:

Такое подключение ТЭН электрокотла называется «треугольник» и при одинаковом напряжении 380 В, как в предыдущем способе «Звезда», мощность котла значительно увеличивается. Нулевой проводник при этом не требуется, подключаются лишь фазные провода, электрическая схема подключения при этом соответственно выглядит вот так:

Не отступайте от схем подключения допустимых для вашего электрокотла, если там стоят ТЭН на 220В при трехфазном подключении, не переделывайте схему на «треугольник». Как вы понимаете, теоретически их можно переподключить и получить на ТЭН напряжение 380 В, соответственно и повышение их мощности, но при этом они у вас скорее всего просто сгорят.



Как определить правильную схему подключения ТЭН звездой или треугольником и, соответственно, на какое напряжение они рассчитаны?

Если утеряна инструкция по подключению вашего электрокотла или просто нет возможности к ней обратиться, определить правильную схему подключения в бытовых условиях можно так:

1.  В первую очередь осмотрите клеммы ТЭН, скорее всего производителем контакты уже подготовлены под определенную схему. Так, например, для подключения «звездой» и ТЭНах на 220В, три клеммы будут объединены перемычкой.

2.  Само наличие нулевой клеммы — «N», свидетельствует о том, что ТЭН на 220 В и подключать их требуется по схеме «Звезда». При этом её отсутствие, вовсе не означает, что ТЭН на 380 В.

3. Самый же надежный вариант узнать наряжение ТЭН — это посмотреть маркировку, указанную либо на фланце, к которому закреплены трубчатые электронагреватели

Либо на самом ТЭН в обязательном порядке выдавливаются его параметры:

Если же у вас не получается наверняка узнать напряжение, на которое расчитан ваш электрический котел и схему подключения его ТЭН, а подключить «очень надо», советую использовать схему «Звезда». При этом варианте, если Тэн окажутся расчитаны на 220 В, они будут работать в штатном режиме, а если на 380 В, то просто будут выдавать меньшую мощность, но главное не сгорят.

Вообще, случаи бывают разные, и все их охватить в формате одной статьи очень тяжело, поэтому обязательно пишите в комментариях свои вопросы, дополнения, истории из личного опыта и практики, это будет полезно многим!

как правильно ее выполнить, чтобы обеспечить дом теплом

24 Марта 2022

Просмотров:  3831955551

Время чтения:  14 минут

Содержание

Обычная схема применения электрокотла

Монтаж электрокотла в систему отопления

Электрическая и гидравлическая схемы подключения электрокотла

Рекомендации по подключению электрокотла

Подходит ли электрокотел для постоянного отопления

Как осуществляется защита электрокотла

Электродный котел для отопления

Монтаж электрокотла на стену

Простая регулировка мощности электрического отопления

Коротко о главном

Система отопления частного дома подразумевает установку водогрейного оборудования. При отсутствии на участке магистрального газа либо при небольшой площади дома оптимальным вариантом является установка электрического котла. Такое оборудование обеспечивает быстрое приготовление теплоносителя и отличается повышенной безопасностью при эксплуатации. Для корректной работы системы схема подключения электрокотла должна быть выполнена в строгом соответствии с нормативными требованиями.

Электрические котлы в системе отопления частного дома

Обычная схема применения электрокотла

Самая простая схема подключения электрокотла к системе отопления основана на законах термодинамики, отличается универсальностью и практичностью в сочетании с небольшими затратами:

• Подключение электрокотла с ТЭНом обеспечивает нагрев жидкого теплоносителя в замкнутом циркуляционном кольце до нужных температурных параметров.
• Нагретая жидкая среда неминуемо расширяется и поднимается вверх, замещая более холодные слои.
• В это же время охлаждённый теплоноситель поступает на теплообменник для нагрева.
• Горячая жидкость проходит через отопительные приборы, отдаёт тепловую энергию и, в свою очередь, замещается новой порцией подогретого теплоносителя.
• Для компенсации теплового расширения в системе устанавливается мембранный бак, который выравнивает давление с помощью упругого материала.

Чтобы понять, как подключить электрокотел с использованием такой схемы, необходимо определиться с методом его установки. Система будет работать эффективнее при размещении агрегата в самой нижней точке контура – в подвале или на первом этаже жилого дома.

Размещение оборудования для приготовления теплоносителя

Монтаж электрокотла в систему отопления

Подключение электрокотла к системе отопления, состоящей из одного контура, проводится, согласно определённому алгоритму:

• Проектировщик или монтажник выбирает место под размещение оборудования в котельной либо в другом пространстве.
• Агрегат устанавливается на пол либо вешается на стену по предварительно нанесённой разметке с соблюдением регламентных требований.
• Подключение оборудование такого типа к системе отопления всегда начинается с устройства контура заземления, чтобы исключить пробой по корпусу при нарушении электрической цепи.
• В щитке монтируется отдельный автомат УЗО необходимой силы тока, к которому подводится силовая кабельная линия.
• Чтобы знать, как подключить электрокотел в систему отопления, следует заранее удостовериться в наличии группы безопасности и автоматического модуля аварийного отключения. Силовой кабель подводится именно к этим приборам.

Подключение котла

• Для присоединения агрегата к циркуляционному контуру необходимо последовательно соединить два патрубка на его корпусе. Подводящий патрубок монтируется к обратке, отводящий – к подаче.
• Схема подключения ТЭНового электрокотла часто подразумевает интеграцию циркуляционного насоса, который устанавливается на обратку во избежание выхода основных деталей из строя под действием высоких температур.
• Перед входом жидкости в нагнетательную камеру крыльчатки насоса устанавливается сетчатый фильтр, отсеивающий твёрдые частицы.
• Все схемы подключения электрокотлов подразумевают наличие компенсирующего устройства – расширительного бачка открытого или закрытого типа. Чаще всего, мембранная ёмкость устанавливается на специальном отводе в обратной трубе циркуляционного кольца.
• На завершающем этапе монтируется группа безопасности, которая состоит из манометра, показывающего давление, автоматического воздухоотводчика, а также клапанного механизма с сервоприводом.

Группа безопасности для электрического водогрейного оборудования

Если владелец жилого дома не понимает, как подключить электрический котел отопления, ему лучше обратиться к профессионалам, которые выполнят все работу в нужном порядке, произведут пуско-наладку и тестирование системы, а также предоставят длительную гарантию на её работу.

Электрическая и гидравлическая схемы подключения электрокотла

Электрическая схема подключения котла требует соблюдения следующих нюансов для обеспечения безопасной и комфортной эксплуатации без аварий и преждевременных поломок:

• Вся силовая кабельная продукция должна быть выполнена с медными жилами.
• Сечение кабелей должно быть не ниже расчётных показателей.
• Учитывая, что электрические котлы относятся к устройствам повышенной мощности, подключение к сети 380 В проводится цельными участками проводов без клеммных сопряжение и скруток. В противном случае, места соединений могут перегреваться и оплавляться, что повышает риск пожара.

Электроподключение котла

• УЗО – экстренная мера отключения котельного оборудования. Помимо данной защиты, внутри самого агрегата ставится дополнительный собственный защитный модуль.
• Чтобы понять, как подключить электрический котел и снабдить его всеми необходимыми системами безопасности, нужно установить автоматический модуль контроля утечки тока по заземляющему кабелю, а также реле токовой защиты.

При подключении электрокотла к трубной разводке также учитываются некоторые особенности, значительно повышающие длительность эксплуатации системы:

• Фильтрующая сетка должна устанавливаться с расчётом её периодического обслуживания в процессе эксплуатации агрегата. Глухая спайка в данном узле не допускается – соединение должно организовываться резьбовым методом.
• Установка мембранного бака должно проводиться из расчёта возможности компенсации до 10% от общего объёма холодного теплоносителя в системе.
• Подключение индукционного электрокотла выполняется с установкой циркуляционного насоса исключительно на обратке. Оборудование может перегреть теплоноситель, что способствует быстрому выходу пластиковых крыльчаток из строя.

Индукционный котёл в системе отопления

• На одном из участков сети должен монтироваться манометр для снятия показаний давления визуальным способом.
• Предохранительный клапан необходим во избежание разгерметизации системы из-за импульсных скачков и гидроударов.

При осуществлении подключения к электрокотлу трубопроводов замкнутого циркуляционного контура необходимо предусмотреть автоматические воздухоотводчики в местах изменения гидравлического сопротивления, а также во всех верхних точках системы.

Рекомендации по подключению электрокотла

Опытные эксперты и монтажники, которые уже не раз сталкивались с ошибками, приводящими к проблемам при эксплуатации, нередко делятся советами с новичками. Чтобы правильно собрать схему подключения электрического котла к отопительному контуру и электрической сети, нужно выполнить ряд рекомендаций:

• Учитывая, что эксплуатация электрокотла подразумевает значительные затраты на электроэнергию, перед монтажом следует приобрести двухтарифный счётчик, что значительно снизит коммунальные платежи.

Двухтарифный счётчик

• Продвинутая автоматика, вовремя отключающая агрегат, также обеспечит долговечность при эксплуатации и поможет сэкономить на оплате счетов.
• Установка оборудования должно проводиться строго в нижней части контура отопления.
• Схема подключения трехфазного электрического котла должна исключать риск перекоса более, чем на 10%, что обеспечит бесперебойную работу.
• В электрическую цепь стоит интегрировать стабилизатор напряжения, так как в такой ситуации повышается эффективность приготовления теплоносителя и исключаются ошибки при срабатывании автоматических модулей.
• При подключении схемы электрокотлов должны подбираться таким образом, чтобы обеспечить равномерный нагрев помещений, в соответствии с расчётной мощностью.
• Для обеспечения должного контроля за системой в цепь интегрируется GSM модуль, позволяющий проводить диспетчеризацию устройства из любой точки мира.

Модуль для электрокотла

Если схема применения электрокотла сопровождается постоянными скачками напряжения или перебоями с поставками электричества, в систему также следует установить резервный источник приготовления теплоносителя, который гарантирует бесперебойную подачу тепла в холодное время года.

Подходит ли электрокотел для постоянного отопления

Перед тем, как собрать схему подключения электрического котла отопления, многие потребители интересуются, а можно ли такое оборудование использовать для постоянного отопления частного дома. Современные агрегаты позволяют обеспечить длительную круглосуточную эксплуатацию, обладая целым рядом преимуществ:

• Для установки прибора не требуется выделения специального помещения, отвечающего требованиям эксплуатирующих служб.
• Электрокотлы считаются одними из самых безопасных устройств для приготовления теплоносителя.
• Монтаж может производиться своими руками, без согласованного проекта и вызова специализированных служб.
• Подключение автоматики электрического котла обеспечивает полный контроль за состоянием системы.

Автоматика электрического котла

• При монтаже не требуются специальная вентиляция и дымоход.
• Помимо данных преимуществ, такие агрегаты, как правило, стоят дешевле аналогов, работающих на сгораемом топливе.

Однако, помимо преимуществ, большая часть такого оборудования требует наличия трёхфазной силовой сети, а стоимость эксплуатации может в 2–3 раза превышать счета за оплату газа. Таким образом, схема подключения электрического агрегата целесообразна только в тех случаях, когда на участке отсутствуют другие источники энергии, а объёмно-планировочные показатели здания не позволяют установить твёрдотопливный или другой агрегат с топкой.

Как осуществляется защита электрокотла

При выполнении подключения электрокотла к сети необходимо установить защитные элементы, повышающие безопасность жильцов при эксплуатации системы:

• Автоматы защиты – специальные тумблеры в щитке, которые автоматически обесточивают агрегат при возникновении тока КЗ.
• Заземляющие шины – исключают прохождение заряда по корпусу агрегата, что спасает человека от удара током, а также появления искры и выгорания проводки при случайном замыкании из-за влажной среды.

Автомат защиты в щитке

• Схема подключения такого котла отопления также подразумевает установку гидравлической группы защиты – срывного клапана, манометра и воздухоотводчика, с помощью которого контролируется и вовремя сбрасывается напряжение на стенках циркуляционного кольца.
• Каждый современный котёл оснащается терморегулятором, интегрированным в специальное реле. При превышении заданных температурных параметров, термопара перегревается и посылает электрический импульс на устройство, отвечающее за питание. Котёл отключается на время, пока теплоноситель не остынет до нижних граничных параметров.

Перед тем, как подключить оборудование в систему отопления частного дома, необходимо предусмотреть все указанные выше группы защиты.

Электродный котел для отопления

Нередко при подключении электрического котла используется электродный агрегат, который обладает компактными размерами, быстрее нагревает теплоноситель и отличается следующими характеристиками и особенностями:

• Может быть установлен в санузле, на кухне или в любом другом удобном месте.

Электродный котёл отопления в системе

• Обладает повышенной безопасностью и встроенным реле, отключающим прибор в случае утечки теплоносителя.
• При работе не издаёт шум.
• Нагрев происходит при возникновении импульсов от колебаний переменного тока во время замыкания двух электродов. Одним из токопроводящих устройств является корпус оборудования, другим – металлический стержень, установленный внутри проточной ёмкости.

Схема подключения электрического агрегата к системе отопления в частном доме подразумевает использование только специального теплоносителя, который является токопроводящей средой. При наполнении циркуляционного контура водой, нагрев жидкой среды не происходит.

Запуск и подключение системы

После того, как подключение к электросети полностью реализовано, и оборудование готово к работе, перед началом эксплуатации необходимо провести подготовительные и пусконаладочные мероприятия:

• Перед проведением подключения к электросети 220 В, нужно ещё раз убедиться в корректности сборки схемы, герметизации всех стыков и наличии заземляющего кабеля.

Заземляющий кабель на электрокотле

• Циркуляционной контур наполняется теплоносителем. При эксплуатации оборудования в тёплом помещении, можно использовать воду для ТЭНовых агрегатов. Если применяется электродное устройство либо существует большой риск замораживания системы, следует использовать антифриз с пределом кристаллизации -30 оС.
• Чтобы понять, как правильно подключить электрокотел и начать его бесперебойную эксплуатацию, из вновь собранной системы удаляется лишний воздух через автоматические отводчики или краны Маевского.
• Перед тем, как включить электрокотел, мастер выставляет пользовательские настройки на автоматическом терморегуляторе и задаёт рабочие параметры системы.
• При правильно собранной схеме подключения, электрический котёл для отопления частного дома начнёт нагревать теплоноситель. В таком режиме нужно дождаться, пока значения на терморегуляторе не будут достигнуты до предельных значений и не произойдёт срабатывание автоматики.

Пуско-наладка котла после монтажа и обвязки

Когда пусконаладочные работы завершены, система отопления может эксплуатироваться в штатном режиме. Схема подсоединения электрокотла к системе отопления позволяет менять граничные параметры для достижения максимально комфортного микроклимата уже в процессе эксплуатации.

Монтаж электрокотла на стену

Если пользователь принимает решение о приобретении настенного агрегата, перед началом обвязки нужно зафиксировать его в рабочее положение. Схема подключения электрического котла к системе отопления в частном доме в настенном исполнении подразумевает следующие нюансы и технологические особенности:

• Расстояние от водогрейного прибора до потолка должно составлять не менее 700 мм, до прилегающих перпендикулярных стен – 500 мм.
• Агрегат должен отстоять от вертельной несущей конструкции на расстояние не менее 30 мм.
• Перед устройством организуется свободная площадь 0,7 м2 для возможности его обслуживания.
• Подключение настенного электрокотла к отоплению осуществляется исключительно после его фиксации в проектное положение.

Монтаж настенного электрического водогрейного агрегата

• Подключение настенного электро котла к сети 380 В должно проводиться только цельными кабелями с соблюдением равновесия фаз и организации контура заземления, а также с последующей проверкой сопротивления заземлителя.
• Чтобы понять, как правильно подключить электрокотел к электросети 220 вольт в настенном варианте, следует изучить инструкцию производителя по его монтажу.
• Фиксация производится с использованием крепежа, который подбирается, исходя из материалов стеновых конструкций.

Подключение к электричеству 220 В проводится по той же методике, что и для напольного агрегата, с установкой выделенного автомата УЗО в щитке.

Простая регулировка мощности электрического отопления

Чтобы разобраться, как правильно подключить электрокотел к системе отопления, следует протестировать его систему регулировки. Эксплуатации оборудования в нормальном режиме не может проходить без постоянной корректировки граничных параметров, в зависимости от изменений климатических условий:

• Механические термостаты – самые простые устройства, которые позволяют потребителю быстро изменить температурные параметры вручную, в любую сторону.

Механический термостат

• Электрические или автоматические терморегуляторы – перед подключением электрокотела к сети на 220 В, схема собирается с учётом автоматических модулей, реле температуры и термопары. При выставлении граничных условий на панели управления модуль распознаёт эти параметры и самостоятельно регулирует мощность оборудования.
• Перед тем, как подсоединить электрокотел к электросети 380 вольт, следует установить трехфазный дифавтомат.

Мощность электрического отопления также допускается регулировать косвенными методами. Если циркуляционный насос имеет функцию корректировки оборотов крыльчатки, при ускорении движения теплоносителя теплоотдача снижается.

Электрический терморегулятор

Коротко о главном

Перед тем, как включить электрический котел отопления, необходимо выбрать наиболее приемлемую схему, определиться с мощностью и смонтировать агрегат в проектное положение. Обвязка оборудования производится с выполнением двух этапов – подключение к контуру отопления и монтаж в электрическую сеть. Для водогрейного оборудования требуется цельная кабельная жила расчётного сечения с медным сердечником, а также собственный защитный автомат УЗО в щитке. Пере началом эксплуатации проводятся пусконаладочные работы. А также выставление граничных параметров для осуществления полного контроля за работой прибора.

А вам когда-нибудь доводилось подключать и настраивать электрический котёл отопления в частном доме? Какому плану действий вы следовали и столкнулись ли с какими-то трудностями?

Автор

Руслан Темченко Специальность: Инженер

Все статьи

Поделиться

Поделиться

Схема подключения электрического котла своими руками

Основной вопрос, который будет рассмотрен в данной статье, это типовая схема подключения электрокотла отопления к сети 220 и 380 Вольт. Именно поэтому основное уклонение будет направлено только на правила и последовательность подключения проводов. Что касается схемы установки радиаторов, трубопроводов и других элементов системы центрального отопления, то мы приведем ее только в общем виде.

• Варианты установки
• Электропроводка в однофазной сети
• Трехфазная проводка

Варианты установки

Итак, для начала разберемся с вариантами подключения электрокотла в частном доме и квартире своими руками:

• Если мощность водонагревателя не превышает 3,5 кВт, то обычно питается от розетки. При этом допускается использование однофазной сети 220В.
• В том случае, если мощность колеблется в пределах 3,5-7 кВт, необходимо провести электромонтаж своими руками непосредственно от распределительной коробки. Это связано с тем, что розетка может не выдерживать больших токовых нагрузок. Как и в предыдущем случае, допускается использование сети 220 вольт.
• Ну и последний вариант, который можно найти, это электрокотел мощностью свыше 7 кВт. В этом случае необходимо не только вести отдельный кабель от распределительной коробки, но и использовать более мощную 3-х фазную сеть 380В.

Электропроводка в однофазной сети

Как мы уже говорили, подключить водонагреватель к однофазной сети можно через вилку или кабель с отдельным питанием. На первом варианте останавливаться нет смысла, ведь вставить вилку в розетку может любой.

Что касается второго варианта, то сначала необходимо осуществить расчет сечения кабеля по току (если в паспорте изделия не указан требуемый диаметр жилы), затем подвести провод к месту установки котла. Дальше все просто – подключаем фазу, ноль и землю к соответствующим клеммам в блоке (они отмечены на маркировке). Вашему вниманию принципиальная схема подключения электрокотла с терморегулятором к системе отопления:

Трехфазная разводка

Схема подключения электрокотла к трехфазной сети более сложная, но все же ее сможет выполнить даже новичок.

Три этапа должны быть подключены следующим образом:

Обратите внимание на следующие нюансы:

1. Каждый водонагреватель поставляется с техническим листом данных, который должен указывать на рекомендуемую схему Pipling Piping схемой производителя. Руководствуйтесь в вашем случае только этим документом, т.к. далеко не всегда примеры, представленные в интернете, могут подойти для вашей системы отопления.
2. Обязательно защитите автоматический выключатель котла и УЗО. Эти устройства предотвратят перегрузку агрегата, короткое замыкание и утечку тока в сети.
3. Должна присутствовать заземляющая проводка.

Вашему вниманию наглядный проект электроотопления в двухэтажном коттедже с использованием котла:

Дополнительно рекомендуем посмотреть видео, где наглядно показано подключение электрокотла к 380 В:

Подключение трехфазный электрокотел

Сопутствующие материалы:

• Самое дешевое и экономичное отопление дома
• Как подключить котел к сети?
• Как подключить УЗО к сети?

Подключение трехфазного электрокотла

Опубликовано: 16.10.2014 Обновлено: 10.04.2017 Пока без коментариев

Схема подключения электродного котла отопления

Недавно мы рассказывали, как сделать электродный котел своими руками. Действительно интересная идея, ведь на создание устройства тратится не так много времени, к тому же для этого используются подручные средства. Сегодня я хотела бы рассказать вам о том, какие бывают схемы подключения электродного котла к электричеству и отоплению. Дело в том, что этот тип водонагревателя может иметь мощность как 3, так и 9кВт. Если в первом случае подойдет сеть 220 Вольт, то при 9 киловаттах без трехфазной разводки не обойтись. Сейчас мы рассмотрим два варианта подключения!

• Однофазная сеть
• Трехфазная сеть

Сеть однофазная

Если мощность аппарата небольшая (не более 7 кВт), допускается подключение его к сети 220 В. В этом случае рекомендуется фазу проводить на пробой автомата, а ноль непосредственно от шины коммутатора. Также необходимо подключить заземление к корпусу водонагревателя, чтобы обезопасить себя от поражения электрическим током.

Итак, простейшая электрическая схема подключения электродного котла отопления выглядит следующим образом:

Магнитный выключатель упрощает управление оборудованием. Когда температура на термостате превысит заданную (или наоборот опустится ниже), магнитный пускатель включит/выключит электрокотел. Это очень удобно и позволяет сделать систему отопления автоматической.

Водонагреватель подключается к системе отопления следующим образом:

Трехфазная сеть

Если вы хотите подключить электрический котел большой мощности, вы должны использовать три фазы. Схема подключения ионного котла на 380 вольт должна быть такой:

Здесь проводка немного сложнее. Как видите, три фазы сначала идут на автоматы, а от одного фазного проводника сделали ответвление провода в отдельный однополюсный автомат, который обслуживает циркуляционный насос. От автоматического выключателя питание идет на магнитный пускатель, а от него на клеммы котла. Нулевой проводник подключается к каждому устройству отдельно: насос, терморегулятор, водонагреватель. Не забудьте про заземление, подключать его нужно своими руками к специальной клемме на корпусе.

Так же несколько популярных схем подключения вы можете посмотреть на видео:

Обзор вариантов подключения

Если вас интересует схема подключения электродного котла в качестве резервного источника отопления, то рекомендуем с ней ознакомиться вариант установки:

Провода подключаются одним из вышеперечисленных способов, либо к 220, либо к 380 В. Также рекомендуем посмотреть видео, где наглядно показан весь процесс установки:

Подключение котла к сети

Итак мы привели типовые схемы подключения электродного котла отопления к электричеству и самой системы отопления. Популярный производитель водонагревателей – компания Галан рекомендует в трехфазной сети электроснабжения каждую фазу заводить через отдельный однополюсный автомат. Таким образом, можно вручную регулировать мощность нагрева, отключая или, наоборот, , включая мощность на каждый электрод.

Читайте также:

• Как самому сделать индукционный котел
• Как сделать автономное отопление квартиры
• Цветовая маркировка проводов

Обзор вариантов подключения

Подключение котла к сети
