Схема принципиальная вентиляции


Как правильно составляется принципиальная схема вентиляции

Проектная документация включает несколько подразделов, один из которых – принципиальная схема вентиляции. Это важная графическая часть, на которой указывается расположение всех элементов. Выполняется в виде разрезов или аксонометрии. Конкретный набор чертежей не регламентируется, а определяется по месту.

Основные понятия

Принципиальная схема разрабатывается для вентиляционных систем жилых, общественных и производственных зданий. Входит в состав проектной документации согласно 87 постановлению правительства РФ, которое регламентирует список документов, необходимых для успешного прохождения государственной экспертизы.

Государственной экспертизе подвергаются все проекты вентиляции жилых, общественных и производственных зданий. Исключение составляет частное домостроительство, т.е., свой дом можно построить без получения соответствующей разрешительной документации. Принципиальная схема

Официальное определение предлагает ГОСТ 2.701-2008. Принципиальная схема – подробный чертёж вентиляции, отражающий полную картину расположения и принципов работы элементов. Правила выполнения строго не регламентированы. Есть положение, согласно которому в рабочей документации выполняются аксонометрические схемы вентиляции, но нет упоминания о «принципиальных». Рабочие чертежи используются для монтажа, а не обоснования выбора того или иного проектного решения.

При необходимости можно воспользоваться положениями подраздела 5.1 ГОСТ Р ЕН 13779-2007, а нормативные данные, необходимые для расчёта мощности воздухообмена, собраны в СНиП 41-01-2003 «Вентиляция, отопление и кондиционирование».

Требования, нормы и правила

В государственных стандартах, строительных нормах и правилах, а также сводах правил собран большой объём данных, обязательных для учёта при разработке проекта вентиляции:

  • Вентсистема подбирается в строгом соответствии с федеральными законами РФ, а также ГОСТ 12.
    1.005, ГОСТ 30494, ГОСТ Р 51541, СП 7.13130, СП 44.13330, СП 49.13330, СП 54.13330.
  • Согласно постановлению правительства РФ от 18 февраля 2018 года номер 87, перед непосредственной разработкой проектной документации надо выполнить и согласовать технические условия (ТУ).
  • Вентилирование должно обеспечивать нормативные показатели кратности воздухообмена, а также температуру, влажность, давление и предельно допустимую концентрацию вредных веществ (ПДК).
  • В графической части проекта потоки воздуха обозначаются согласно ГОСТ Р ЕН 13779.

Состав

Схема состоит из чертежа и таблицы с условными обозначениями. Чертёж должен содержать достаточный объём информации для понимания схемы работы вентиляционной системы.

Условные обозначения

Есть два типа принципиальной схемы – поэтажный и поперечный разрез. Первый – отражает вид сверху в пределах одного этажа, второй – аналог аксонометрии.

Каждая схема обязательно включает условные обозначения:

  • Воздуховодов, связи между ветками.
  • Точек подключения и соединения вентиляторов с воздуховодами.
  • Места забора и подачи воздуха.
  • Другое оборудование (рекуператоры, калориферы).

Все элементы вентсистемы содержат выноски, где кратко описывается модель или название оборудования.

Классификация систем воздухообмена

Во время работы над проектом учитывается рециркуляция воздуха для снижения затрат на отопление, а также рассчитывается разделение вентсистемы на функциональные участки. Дробление осуществляется исходя из специфики и режима работы каждого помещения. Они могут объединяться в одну систему вентилирования или разделяться на несколько параллельных, невзаимодействующих между собой веток.

При выборе проектного решения анализируется несколько принципиальных типов воздушного обмена:

  • Общеобменная система воздухообмена с прямоточной схемой движения или использованием принципа рециркуляции.
Общеобменная вентиляция
  • Местная или локальная. Включает приточку и вытяжку от конкретных рабочих мест или станков.
Местная вентиляция

При пожаре с частичным или полным задымлением помещений применяется противодымная вентиляция. Она удаляет продукты горения из всего здания или путей эвакуации (лестничные клетки, лифтовые шахты, проходные тамбур-шлюзы). Если есть вероятность неконтролируемого увеличения ПДК вредных веществ в одном или нескольких помещениях, то применяется аварийная вентиляция, она срабатывает автоматически и оборудуется своей электрической системой управления питанием, не зависящей от общей.

Для удаления излишков тепловой энергии или холодного воздуха используются:

  1. Теплоносители, установленные в промежуточных точках.
  2. Теплообменники пластичного или регенеративного типа действия.
  3. Системы оборотного водоснабжения и насосы.

Дополнительный эффект при использовании стандартных схем обмена воздуха достигается за счёт использования следующих инженерных решений:

  • Применение местных рециркуляторов. Это значительно сокращает затраты энергии на обогрев/охлаждение.
    Используется только в случае объединения вентилирования и отопления.
  • Альтернативные источники генерирования холодного воздуха. Это косвенное или испарительное охлаждение.

Ошибки самостоятельного проектирования

Проектировщики-любители не всегда могут оценить весь объект, факторы и условия. Например, при расчёте тепловых потерь не учитывается оборудование или микрокапилярное вентилирование, а вентиляторы подбираются с излишней мощностью или, наоборот, слишком слабые. Не учитывается среднее количество работников за смену. Таких недочётов очень много. Последствия от непрофессионального проекта могут проявиться не сразу, а через несколько лет

Пример принципиальной схемы

Перед заключением договора на расчёт проекта вентиляции следует оценить уровень компетенции подрядчика. Компания «Мега.ру» предоставляет услуги в данной области. У нас в штате только профессионалы, инженеры с большим опытом, постоянно повышающие свою квалификацию. Мы оказываем услуги по Москве и области, занимаемся проектной деятельностью и в соседних регионах, работаем удалённо.

Наши специалисты готовы проконсультировать вас по любым вопросам. Все способы связи опубликованы на странице «Контакты».

5.3. Автоматизация вытяжных вентиляционных систем

Для простейших вытяжных систем, число которых в современных зданиях и сооружениях достаточно велико основной подсистемой автоматизации является дистанционное управление приводом венти­лятора со щита диспетчера или местного шкафа управления. При на­личии в вытяжной вентиляционной системе поворотных заслонок или створчатых клапанов обеспечивается блокировка для пуска радиального вентилятора на закрытую вентиляционную сеть, а осевого — на открытую. Если вытяжная система явля­ется частью схемы технологического процесса и обслуживает его, то последовательность включения вытяжной системы может быть раз­личной. Вытяжную систему можно пускать раньше, одновременно или после пуска оборудования и с определенной выдержкой времени, например, на предварительное или послеоперационное проветривание и т.д.

В схеме вентиляции по условиям технологии может быть пре­дусмотрен резервный вентилятор, который должен быть сблокирован с рабочим. Для сохранения воздушного баланса в ряде случаев требуется синхронная работа вытяжных и приточных систем (рис. 5.3).

Для примера рассмотрим схему автоматизации вытяжной системы с резервным вентилятором (рис. 5.4). С помощью избирателей режи­ма SА1 и SА2 выбирается рабочий и резервный вен-

Рис. 5.4. Схема автоматизации вытяжной системы с

резервным вентилятором

тиляторы. Допус­тим, что рабочий вентилятор В1, а резервный В2. Тогда SА1 переключается из нейтрального положения в положение I (рабочий). Включением кнопки управления SB1 осуществляется пуск электродвигателя М1 вентилятора В1. Одновременно с пуском электродвигателя М1 включается сблокированный с ним ИМ МВ1 и открывается створчатый клапан КЛ-1, срабатывает реле потока воздуха SР1 и загора­ется сигнальная лампа НL1. После пуска вентилятора В1 избиратель режима SА2 переключается из нейтрального положения в положение II (резервный). В случае аварийного выхода из строя вентилятора В1 прекращается движение воздуха, срабатывает реле SР1, выключа­ется магнитный пускатель КМ1, закрывается створчатый клапан КЛ-1 и гаснет сигнальная лампа НL1.

Одновременно с помощью реле SР1 и магнитного пускателя КМ2 включается электродвигатель M2 вентиля­тора В2. Открывается створчатый клапан КЛ-2, срабатывает реле потока воздуха SР2 и загорается сигнальная лампа НL2. Аварийное включение резервного вентилятора контролируется световым сигналом НLЗ и звуковым – НА, которые при необходимости выключаются ус­тановкой SА1 в нейтральное положение.

5.4. Автоматизация воздушно-тепловых завес

Воздушно-тепловые завесы нашли широкое применение в промыш­ленных и гражданских зданиях. Завесы дают возможность поддержи­вать в холодный период года в производственных помещениях требу­емые санитарным нормам параметры воздушной среды и при этом зна­чительно сокращать расход тепла.

При автоматизации воздушно-тепловых завес решаются следую­щие задачи:

– пуск и останов завесы соответственно при открывании и закрывании ворот;

– изменение подачи вентилятора воздушной завесы в зависимости от температуры наружного воздуха;

– изменение теплоотдачи воздухонагревателя завесы в зависимости от температуры наружного воздуха или температуры воздуха в помещении около ворот;

– останов завесы и одновременное автоматическое отключение подачи теплоносителя в воздухонагреватель.

На рис. 5.5. представлена схема автоматизации, а на рис.5.6 принципиальная электрическая схема управления воздушно-тепло­вой завесой, которые широко применяются в промышленных и граж­данских зданиях.

Пуск электродвигателей М1 и М2 вентиляторов завесы может осуществляться ключами управления SА1 и SА2 с местного шкафа уп­равления или автоматически.

При автоматическом управлении воздушной завесой ключи управления SА1 и SА2 устанавливаются в положение А (автоматическое) (рис. 5.6). В этом режиме в момент открывания ворот замыкаются контакты SQ, концевого выключателя, срабатывает промежуточное реле К1 и включаются магнитные пускатели КМ1

Рис. 5.5. Схема автоматизации воздушно-тепловой завесы

Рис. 5.6. Электрическая принципиальная схема управления

воздушно-тепловой завесой

и КМ2, которые замыкая свои силовые контакты КМ1 и КМ2, включают в работу электродвигатели М1 и М2 вентиляторов. Одновременно замыкаются блок-контакты КM1 и КМ2 магнитных пускателей, которые подают напряжение на ИМ МВ1 клапана на теплоносителе. Клапан открывается. При закрывании ворот контакты SQ концевого выключателя размыкаются и если температура в зоне ворот выше расчетной (контакты SК разомкнуты), то реле К1 и магнитные пускатели КМ1 и КМ2 вентиляторов отключаются. Одновременно замыкаются размыкающие контакты КM1 и КМ2 в цепи ИМ МВ1 и клапан на теплоносителе закрывается.

При закрытых воротах, в случае понижения температуры в зоне ворот, контакты SК датчика температуры замыкаются и воздушная завеса включается. При повышении температуры до установленного (расчетного) значения контакты SК размыкаются и воздушная завеса отключается. В качестве датчика температуры может применяться датчик температуры камерный биметаллический ДТКБ-53.

Если воздушная завеса предусматривает регулирование подачи вентилятора при изменении температуры наружного воздуха, то дополнительно устанавливают пропорциональный регулятор, который при понижении температуры наружного воздуха ниже расчетной подает сигнал на ИМ направляющего аппарата вентилятора, уменьшающего подачу вентилятора воздушной завесы [11]. При повышении температуры наружного воздуха происходит обратный процесс: направляющий аппарат приоткрывается, увеличивая подачу вентилятора воздушной завесы. Для регулирования температуры воздуха в зоне ворот в такой воздушной завесе целесообразно применять трехпозиционные (астатические) регуляторы, например ТЭ2ПЗ, которые нашли широкое применение при автоматизации приточных камер.

Принцип работы вентиляции: основные моменты, о которых следует знать

Чтобы воздух внутри здания был качественным, он должен быть чистым и обладать нормальной влажностью. Потому как атмосфера в наших домах в той либо иной мере загрязняется, ее следует постоянно обновлять, заменяя приточной — свежей.

Существует два основных принципа, по которому циркулирует воздух внутри зданий – естественный и принудительный.

Так выглядит принципиальная схема системы.

Как работает естественная вентиляция

На фото работа естественной вентиляции в частном доме.

  1. Принцип работы естественной вентиляции заключен в природном воздухообмене, который создается вследствие разницы давлений снаружи и внутри помещений.
  2. Когда уличная температура ниже ее значения в здании, нагретый воздух выдавливается наружу сквозь вентиляционные каналы. На смену ему через форточки либо приточные клапаны идут потоки свежего воздуха. В комнатах он согревается и опять течет наружу.
  3. С приходом лета температура уличного воздуха становится выше внутреннего, поэтому эффективность естественной вентиляции падает.
  4. В итоге жильцам приходится создавать сквозняки, проветривая комнаты – открывая окна и двери.
Обустройство системы

Дверь с вентиляционной решеткой.

Чтобы принцип естественной вентиляции в здании соблюдался, ей следует создать определенные условия.

  1. При проектировании системы предусмотрите вытяжные воздуховоды. Обязательно их надо оборудовать в тех комнатах, в которых скапливается загрязненный, горячий, переувлажненный воздух (туалет, ванная, прачечная, баня, кухня).
  2. Эти воздуховоды должны вводиться в общие вентиляционные шахты, по которым вытяжной поток перетекает на улицу.

Обратите внимание! Чтоб вентканалы смогли воздух отводить наружу, следует обеспечить поступление свежих потоков. В здание он может течь различными путями: через приоткрытые двери, окна, форточки, проветриватели и приточные вентиляционные клапаны. Инструкция предупреждает, что уличный поток должен поступать во все комнаты дома.

  1. Если в помещении невозможно обустроить вентиляционный канал, то в его двери снизу надо сделать щель в 1.5/2 см.
  2. В низу дверей тех комнат, где есть воздуховоды, желательно проделать несколько декоративных отверстий либо установить небольшую решетку.
Как улучшить циркуляцию воздуха

Конструкция приточного клапана.

Новые здания сейчас возводятся по принципу энергосбережения, т.е. они герметичны. То же самое происходит, если оснастить старую постройку окнами, имеющими стеклопакеты.

С одной стороны теплопотери резко уменьшаются, с другой – обитатели дома начинают испытывать кислородное голодание.

  1. Чтобы пресечь подобное явление, в окна либо внешние стены следует вмонтировать приточные клапаны.
  2. Если вы заказываете новые окна, приспособления закажите сразу с ними. Цена блоков чуть возрастет, зато вам не придется возиться с установкой клапанов отдельно.
  3. Ставить приспособления необходимо примерно на высоте 2 м. Нужно это для того, чтоб прохладный приточный воздух успевал прогреваться, перед тем, как дойдет до жилого высотного уровня.

Однако установка приточных клапанов тоже помогает не всегда.

Происходит это в силу нижеследующих причин.

  1. Недостаточная тяга в летний период, когда внешний воздух теплее, чем внутренний.
  2. Резкое повышение объема загрязненной либо отработанной атмосферы в итоге единовременного осуществления гигиенических процедур, приготовления еды, генеральной уборки и пр.
  3. Недостаточное сечение вытяжных труб воздуховодов, вследствие ошибочного проектирования.

В этих случаях, чтобы улучшить циркуляцию воздуха в помещениях, естественную вентиляцию следует заменить принудительной.

Принцип работы приточно-вытяжной вентиляции — это объединение естественной (приточной) вентиляции и принудительного (вытяжного) аналога. Такая схема достаточно проста, однако эффективна. Механическая система вполне продуктивно отводит из помещений отработанный воздух и насыщает их свежим уличным.

Обратите внимание! Следует указать, что приточно-вытяжные конструкции довольно дорогостоящие и непростые при эксплуатации.

Однако выгоды их использования перевешивают данное обстоятельство.

Достоинства принудительного вентилирования
  1. Достаточный приток чистого воздуха в комнаты, вследствие чего достигается комфортность жизнедеятельности людей.
  2. Вся конструкция монтируется из безопасных и чистых экологически материалов. В процессе работы вентиляция атмосферу не загрязняет.
  3. Принцип работы приточной вентиляции позволяет экономить тепловую энергию в доме и дополнительно очищать уличный воздух.

Схема современной механической вентиляции с полным набором функций.

Исходя из назначения и площади вентилируемых помещений, система может иметь как простое, так и сложное устройство. Основная трудность при установке конструкции — точное подведение вентиляционных каналов из воздушных распределителей в комнаты.

Помимо стандартных вытяжных устройств (вентиляторов), электрическая принципиальная схема приточной вентиляции может включать в себя:

  • калорифер для нагрева воздуха в холодный период года;
  • датчики электронного типа, для регулирования режима температур в комнатах;
  • контролеры и регуляторы процентного содержания СО2 в воздухе и т.д.

Помимо этого, система может оснащаться:

  • угольными фильтрами для очищения уличного воздуха;
  • охладителем;
  • рекуператором;
  • звукопоглотителями и пр.
Вентилирование с рекуперацией

Принцип работы системы с рекуперацией в общественном здании.

Большой недостаток, который имеет принципиальная схема вентиляции комбинированного типа — это существенное уменьшение КПД.

Обратите внимание! Чтобы его повысить на 10/15% была разработан принцип приточно-вытяжной циркуляции воздуха с утилизацией его тепла. Ее основным элементом является приспособление, которое называется рекуператором.

Его основная задача — энергосбережение и уменьшение теплопотерь здания.

Принцип работы устройства прост: отработанный воздух направляется из комнат в теплообменник. Там он отдает свое тепло встречному потоку прохладного уличного воздуха. При этом встречные потоки внутреннего и внешнего воздуха не перемешиваются друг с другом, а лишь участвуют в тепловом обмене.

Вентиляция с рекуперацией может устанавливаться не только в офисных, жилых зданиях, но и в производственных, гаражных помещениях с большим содержанием в атмосфере вредных веществ.

Что такое схема системы вентилирования

Схема функционирования аварийной вентиляции.

Без создания полноценного проекта приточно-вытяжной вентиляции обойтись нельзя. Он дает возможность создать правильную и экономичную систем циркуляции воздуха.

Проектная документация должна содержать в себе схемы вентиляции, т.е. чертежи, описывающие конструкцию системы, включая указание на применяемые воздуховоды и оборудование сети. Как правило, планы создаются в аксонометрии.

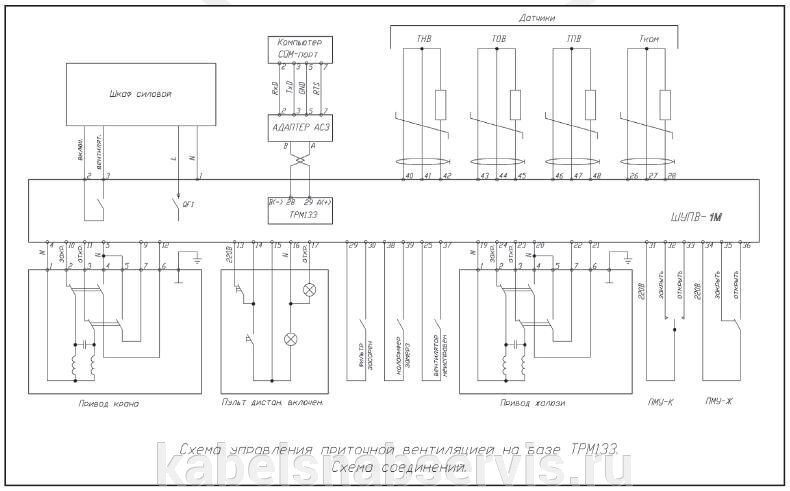

Принципиальная электрическая схема аварийной вентиляции либо обычной включает в себя полное описание электрический устройств, используемых в системе и чертеж их подсоединения к электропитанию.

Пример электрической схемы системы.

В обобщенном смысле понятие «принципиальная схема вентилирования» подразумевает тип используемой системы. Например, она может быть комбинацией приточной механической и вытяжной естественной сетей либо наоборот.

Данный пример ярко показывает, что при проектировании часто оказывается так, что возникает необходимость соединить своими руками две противоположных по назначению вентиляционных системы.

Вывод

Перед тем как вы соберетесь обустраивать в своем жилище систему вентиляции, вам необходимо будет выбрать принцип ее работы и электрическую схему сети. В простых случаях сделать это можно самостоятельно. Если же структура вентилирования будет сложной, то лучше всего обратиться к специалистам.

Видео в этой статье даст вам возможность ознакомиться с дополнительной информацией.

Схемы вентиляции: варианты систем

Вентиляция представляет собой движение воздуха или воздухообмен в соответствующем помещении, будь то квартира, частный дом или коммерческое помещение.

Вариант устройства вентиляционной системы

Важно отметить, что вентиляция частного дома может по некоторым параметрам отличаться от вентиляции квартиры. В городской квартире предъявляются высокие требования по фильтрации наружного воздуха, в частном доме требования к фильтрам ниже, но зато важным параметром является низкий уровень шума.

А в целом общий принцип вентиляции одинаков. Стоит также учесть, что параметры и схемы вентиляции и кондиционирования частного дома должны быть заложены в процессе проектирования и строительства дома. Только при продуманном и четком подходе можно обеспечить качественную вентиляцию, грамотное расположение вытяжных и приточных воздуховодов, а также другого вентиляционного оборудования.

Схемы вентиляции

Основных систем вентиляции несколько, и они — следующие:

Естественный приток или пассивная вентиляция

Принцип работы данной системы основан на разнице в температуре и давлении воздуха и требует постоянного притока воздуха извне. Раньше, воздух поступал через некоторые проемы оконных и деревянных рам, а также при простом открытие дверей. На сегодняшний день, с обилием пластиковых стеклопакетов такой канал поступления стал невозможным. Плюс ко всему, открывать двери зимой не всегда приемлемо.

Естественная вентиляция схема ее очень проста, так как основана она на естественных процессах, происходящих в природе. Она легко обслуживаема, не требует каких-либо энергозатрат и не создает шума. Однако она имеет один существенный недостаток – большая зависимость от погодных и климатических условий, которые, как известно, невозможно контролировать. Поэтому частично решают эту проблему с помощью воздухозаборников.

Современная естественная вентиляция предполагает установление в санузлах и на кухне вытяжных вентиляторов, а также воздухозабрника, воздухоотвода на крыши и решетки на дверях.

Приточная вентиляция

Вывод вентилируемого отверстия, а так же вентилируемый стеклопакет

В отличие от прошлого варианта подача воздуха осуществляется принудительным образом благодаря приточному вентиляционному оборудованию. Такая система очищает воздух и подогревает или охлаждает его до нужной температуры. Подается воздух через вентиляторы, а удаление застоявшегося воздуха происходит естественным путем.

Схема системы вентиляции может быть спроектирована по различной конструкции. Она может быть как моноблочной, так и наборной конструкции. Моноблочная подразумевает расположение одного единого агрегата, который выполняет все вышеперечисленные работы. Набор конструкции состоит из самостоятельных элементов таких как: приточный вентилятор, впускной клапан, шумопоглотитель, калорифер и другие.

Часто, схема приточной вентиляции включает в себя: систему электронного управления, систему распределения воздуха, вытяжку, решетки на дверях, воздухоотвод, вентилятор, нагреватель (или кондиционер), фильтр, воздухозаборник, шумоизоляцию, каналы вентиляционные.

Такая система имеет ряд плюсов. В отличие от естественной вентиляции, нет зависимости от погодных условий и всегда можно контролировать температуру входящего воздуха. Однако такая система потребует больших затрат и работ, а сама схема наличие большего количества вентиляционных каналов.

Приточно-вытяжная вентиляция, в которой контролю поддаются оба потока воздуха (входящего и выходящего)

Это система является наиболее дорогой и сложной, но, вместе с тем, имеющей ряд плюсов. Основным достоинством ее можно назвать организацию блока рекуперации тепла. Такой блок предназначен для обогрева наружного воздуха, поступающего извне, за счет тепла застоявшегося воздуха и выбрасываемого из помещения. При этом КПД такого аппарат может составлять 95 %.

Такая система требует отдельного помещения, но часто ее размещают в котельных, прачечных, чердаках. Для наиболее эффективной работы эти схемы вентиляции дополняют вентиляторами, обеспечивающими выброс загрязненных воздушных масс в единый канал вытяжной вентиляции.

Также, одним существенным недостатком такой системы является наличие множества инженерных коммуникаций, что потребует установку навесных потолков. Поэтому, если Вы не намерены были делать подвесные потолки, подумайте как следует о такой системе. Нужна ли именно она? Так как различная электропроводка и воздуховоды могут существенно портить общий эстетический вид и дизайн помещения (при отсутствии навесных потолков).

Управлять системой достаточно легко. Для этого есть специальный пульт дистанционного управления.

Уход и обслуживание за системами вентиляции

Циркуляция воздуха в доме

Периодически необходимо осуществлять техническое обслуживание системы, так как качество воздуха может значительно ухудшаться. Старые или засоренные фильтры могут плохо прочищать поступающий воздух, поэтому их рекомендуют менять хотя бы два раза в год.

Если их не поменять, то там начинают размножаться микроорганизмы, которые, в последствии, распространяются по приточным воздуховодам. А из-за загрязнения воздуховодов расход воздуха значительно уменьшается. Также стоит следить за вентиляторами, которые не рекомендуют отключать на ночь.

Лучший вариант, если будет не допущена ни одна из перечисленных проблем. Желательно постоянно проверять состояние фильтров и другого оборудования вентиляции. Важно, все же, регулярно осуществлять техническое обслуживание, поскольку отсутствие обслуживания часто приводит распространению воздуха низкого качества.

Лучше всего, если это сделает специальная служба, так как необходим ряд специальных работ (подтяжке хомутиков шлангов, проверке состояния трубок, клапанов и др.), которые грамотным образом осуществит бригада профессиональных работников.

Схема и клапаны приточной вентиляции

При подключении системы вентиляции готовятся 2 вида схем — принципиальная (электрическая) и управления (автоматики). Особая роль при подготовке вентиляционных схем выполняют обратные клапаны приточной вентиляции, не позволяющие теплым воздушным массам «вытесняться» из рабочих помещений.

  • Приточная вентиляция

Схемы, расчёт, монтаж, обслуживание, цены

В бытовых схемах приточной вентиляции применяются устройства, типа Аэрэко. Но в промышленных системах подачи воздуха необходим объём, с которым не справиться клапанам, установленным на пластиковых окнах. При автоматизации процесса воздухообмена, возникают ситуации, когда вентиляторы не работают и теплый воздух может быть вытеснен обратной тягой. Для этого в схемах систем приточной вентиляции обязательным элементом является промышленный защитный клапан, например, КПВ 125, Air Box и т.п.

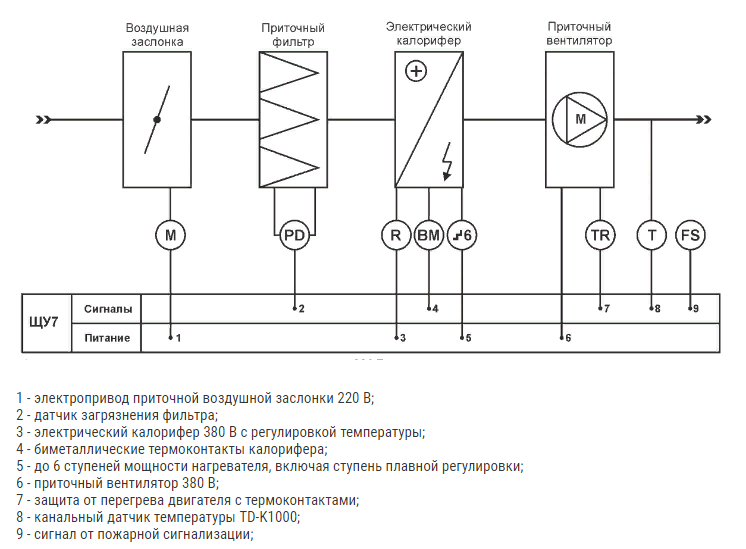

Схема приточной вентиляции

Схема приточной вентиляции жилого дома

Схема приточной вентиляции основывается на пропорциях и размерах помещений для проекта и установки. Отсутствие необходимого пространства в малогабаритных квартирах не позволяют провести полноценный монтаж приточных установок наборной вентиляции. Данные промышленные установки лишь гармонично вписываются в периметр производственных площадей.

Схема приточного воздухообмена состоит из незамкнутой цепи:

  • фильтров,
  • калориферов (водяного или электрического) отопления,
  • промышленного сплит кондиционера,
  • шумоглушителя,
  • контроллера,
  • обратного клапана,
  • точечных отводов газообмена.

Учёт коэффициента обмена воздушных масс, кпд отопительной установки, разница атмосферного давления внутри и снаружи помещения, а также звукоизоляция – вот основные составляющие приточной вентиляции. Например, моноблок приточного назначения, сочетает в себе элементы данной схемы. Он позволяет осуществлять локальный и автоматизированный контроль доступа и управления за микроклиматическими процессами.

В случае совокупной (комплексной) схемы приточно-вытяжного назначения добавляется рекуператор. Его цель обменивать (рекуперировать) тёплые и холодные воздушные массы без потери тепла отработанного воздуха помещения. Данный тип вентиляции призван экономить природные ресурсы, расходы электроэнергии и сохранять экологию. Существуют и примитивные вентиляционные установки, основанные на принципах естественного воздухообмена. Немного о клапанах.

Клапаны приточной вентиляции

Клапана вентиляции приточные настенныеКлапаны приточной механической вентиляции предотвращают теплообмен и непреднамеренный (естественный) воздухообмен. Ventilatio в переводе с древнеримского это разделение плохого и хорошего (зла и добра). В случае воздухообмена плохой (отработанный) воздух отделяется от хорошего (свежего) . Механическое побуждение открывает клапан и задействует принудительный обмен воздушных масс.

В случае естественной (неорганизованной) вентиляции клапан механического газообмена не предусматривается. Неорганизованная подача кислорода происходит через щели и проёмы неплотно герметизированных стен, дверей и окон. Ветер, разница температуры, давления и влажности в помещении и на улице катализируют немеханическую форму воздухообмена. Строительные материалы, из которых построено здание, качество герметиков и точность работы строителей определяют степень и поток естественной приточной вентиляции.

Клапана оконной вентиляции приточные

Это так называемые бесплатные клапана воздухообмена. Кратность смены воздуха при «работе» таких клапанов определяется природными или «высшими» силами. Для таких проектов идеальны локальные клапаны. Принцип их работы основан на разнице Δt˚ и влажности внутренней и внешней атмосферы помещения. Клапаны оконные или настенные полностью автономны, не требуют капиталовложений монтажа и электрооборудования. Универсальность обратных клапанов вентиляции позволяет их применение как в общеобменных, так и в местных микроклиматических системах. Недостатки этих «таблеток» — обледенение зимой и полная бесполезность в жаркий день, летом.

Принудительная приточная вентиляция позволяет со 100%-ной точностью задавать объём притока воздуха в м3/час и ежечасную его смену (кратность). Многие «экономы» пытаются сократить расходы и устанавливают один из видов (вытяжной или приточный) микроклиматической системы. Данная экономия может обернуться неконтролируемыми потоками воздушных масс, теплопотерям и повышенной влажности, загрязнению углекислотой и пылью. В результате повлечёт порчу продукции на складе, заболевания персонала в офисе, быстрый износ предметов интерьера и мебели в квартире или загородном доме. На чём и вправду можно сэкономить это на моноблочных (местных) вентиляционных установках.

Местная (моноблочная) форма безканального воздухообмена практикуется в небольших помещениях и через вентиляторы, и диффузоры системы производят непосредственную транспортировку и обработку атмосферы локального масштаба. Комплектность оборудования отопления и кондиционирования решает гигиенические задачи и обеспечивает требования комфорта. Клапаны приточных установок работают на смешение и вытеснение атмосферных масс. Приточное вытеснение достигается подачей слегка охлаждённого воздуха. Двигаясь с невысокой скоростью, он вытесняет отработанный воздух через клапаны без резких колебаний воздушных масс.

В отличие от локальной системы, автономность приточных форм общеобменной вентиляции гарантируется точечной подачей воздухопотоков в заданную область через воздуховоды. Плюсы проекта монтажа по схеме приточно-вытяжного наборного воздухообмена — это отсутствие сквозняков, высокая кратность, производительность и экономическая обоснованность.

Закажите профессионально выполненную схему

При разработке принципиальной и электрической схемы для приточной и вытяжной вентиляции Ваших квартир и офисов, проектировщики ООО «СтройИнжиниринг» наряду с оборудованием для систем кондиционирования, электро и теплоснабжения внесут в комплектность обратные клапаны.

Помощь в покупке и установке систем приточной вентиляции для строительных компаний и частных лиц в Москве и области. Схема приточной вентиляции в СтройИнжиниринг порадует ценой и сбережёт здоровье!

Квалифицированные монтажники помогут установить оконные и стеновые клапаны приточной вентиляции в частном доме. На предприятиях и в коммерческих центрах будут смонтированы современные системы автоматики и управления климатом, подобрано оптимальное климатическое оборудование, в том числе обратные клапаны Air Box, КПВ 125 и др.

Читайте далее об установке и расчёте приточной вентиляции
  • Приточная система вентиляции — схема, управление, автоматизация, расчёт, монтаж
  • Схема приточной вентиляции, клапаны приточной вентиляции
  • Расчёт приточной вентиляции и проектирование микроклиматических установок
  • Установка приточной вентиляции
  • Монтаж приточной вентиляции в квартире – правильный выбор
  • Кондиционер с приточной вентиляцией
  • Приточная противодымная вентиляция
  • Приточная вентиляция — промышленная
  • Устройство и обслуживание приточной вентиляции

Электрическая схема отопления (печки) и вентиляции салона Лада Ларгус

Система вентиляции и отопления салона выполняет несколько важных задач. Прежде всего, обеспечивает подачу свежего воздуха в салон автомобиля, во-вторых, обеспечивает подачу теплого воздуха в зимний период от отопителя (печки), что позволяет поддерживать комфортную бортовую температуру.
 В данной статье приведена электрическая схема и наименование элементов задействованных в системе вентиляции и отопления (работы печки) автомобиля Лада Ларгус.

 Вентилятор отопителя (печки)  Лада Ларгус имеет 4 режима (скорости) подачи теплого воздуха. Скорость вращения электродвигателя вентилятора ограничивается через резисторы и в последнем варианте, двигатель работает напрямую, без включения в его схему резисторов.
 В обеспечении работоспособности системы задействованы два предохранителя F39 и F19. Предохранитель F39 отвечает за работу двигателя отопителя (печки), F19 за работу кондиционера.

Электрическая схема отопления и вентиляции салона Лада Ларгус

 Наименование элементов согласно электрической схеме
 1 — блок управления системой отопления и вентиляции; 2 — блок управления двигателем; 3, 5 — блок предохранителей в салоне; 4 — электровентилятор

Кроме того, для поддержания климата (отопление, кондиционер) в автомобиле Лада Ларгус реализована и еще одна электрическая схема.

Система отопления (кондиционирования) и вентиляции салона: 1, 5,10 — блок предохранителей в салоне; 2, 3,4 — электровентилятор; 6 — блок реле и предохранителей в моторном отсеке; 7,9 — блок вспомогательных реле; 8 — диод; 11 — блок управления системой кондиционирования; 12 — предохранительный клапан испарителя; 13,14 — блок управления двигателем; 15 — реле системы впрыска; 16 — электромагнитная муфта компрессора кондиционера

Приточно-вытяжная вентиляция для квартиры, инструкция, видео и фото

Чтобы поддерживать приемлемый микроклимат в современной квартире, одного только кондиционера недостаточно. Ведь он «работает» только с тем воздухом, который уже есть в помещении и не меняет его состав. Однако, воздух в жилых помещениях согласно СНиП должен обновляться не меньше 1,5 раза за час.


Приточно-вытяжная вентиляция для многоэтажек

Проекты большинства наших многоэтажек предполагают, что в квартирах полуторократный обмен воздуха должен обеспечиваться:

    • Инфильтрацией воздуха в помещение сквозь наружные ограждения (стены, двери, окна).

Если же все стены в помещении «закрыты» теплоизоляционным материалом, установлены современные двери и пластиковые окна, которые извне не пропускают ни капельки воздуха, то квартира совершенно перестает «дышать».

Конечно, вентиляцию можно производить через форточки, но из-за сильной загазованности наружного воздуха в больших городах такое проветривание становится нецелесообразным. Учитывая все эти факторы, есть смысл установить принудительную приточно-вытяжную вентиляцию в квартире.

Приточно-вытяжная вентиляция для квартиры требует серьезных расчетов. Поэтому установка такой вентиляции в квартире должна начинаться с профессионального проектирования. Самостоятельно вам вряд ли удастся рассчитать необходимую мощность, а затем смонтировать и наладить вентиляционную систему.

Для монтажа приточно-вытяжной вентиляции потребуется капитальный ремонт помещения, поскольку под потолком необходимо будет сделать специальные короба, а также спланировать место для самой установки. Обычно приточную установку выносят за пределы жилых помещений, например, на балкон. Приточная установка необходима для фильтрации, охлаждения (или нагрева), подачи воздуха в квартиру. Она является самым «шумным» и самым габаритным элементом системы вентиляции.


Виды вытяжных вентиляционных установок

Вытяжные вентиляционные установки делятся на специальные (дымоудаление), санитарные и общеобменные. Из специальных в квартире устанавливают обычно систему дымоудаления с кухонных зонтов. С помощью санитарных установок обеспечивается вентиляция ванной и санузлов. Общеобменные вентиляционные установки используют совместно с приточными.

Следует подчеркнуть, что проектировать, устанавливать и обслуживать систему приточно-вытяжной вентиляции должны только те фирмы, которые имеют лицензию, разрешающую им этот вид деятельности.

Установка приточно-вытяжной вентиляции в квартире является довольно дорогим удовольствием. Работа этой установки значительно увеличивает расходы на электрическую энергию, а особенно в зимнее время.

Но зато и эффект от качественно спроектированной и смонтированной приточно-вытяжной системы также будет значительным. Воздух в вашей квартире всегда будет чистым, свежим, необходимой температуры и в таком количестве, которое будет полностью обеспечивать нормальную жизнедеятельность.

Описание системы

Очевидно, что в состав упомянутой системы входят вытяжные и приточные установки. Приточные обеспечивают подачу, фильтрацию, а также нагрев (или охлаждение) наружных воздушных масс, подающихся внутрь квартиры. Вытяжные бывают трех видов:

  • санитарные — обычно устанавливаются в санузле и в ванной комнате. К их особенностям следует отнести: высокую кратность обмена воздушных масс, устойчивость к влажной среде, высокую производительность;
  • общеобменные — осуществляют свою работу параллельно с приточными установками, имея практически аналогичную с ними производительность;
  • специальные (отвечают за удаление дыма) — обычно монтируются на кухне. Оснащаются вентиляторами средненапорного типа и системой фильтрации жиров.

Следует заметить, что и вытяжка, и приток требуют осуществления самых серьезных расчетов. Монтаж системы начинается с составления профессионального проекта, учитывающего все детали. Нельзя сказать, что данное действо неподвластно обывателю.

Рассчитать мощность установок, смонтировать и наладить их нормальное функционирование — это достаточно сложный процесс.

Вообще, монтаж подобных систем подразумевает проведение капитального ремонта квартиры. Потому что в данном случае требуется установка коробов, пробивание технологических отверстий в перегородках, планирование правильного места размещения приточной установки. Поскольку она издает определенный шум, то ее обычно выносят за пределы квартиры. Например, на балкон.


Приточно-вытяжная установка с рекуперацией

Одним из основных недостатков схемы вентиляции с применением приточной установки является увеличение расхода энергии на обогрев помещения. Увеличение кратности воздухообмена приводит к тому, что прогретый воздух, не успев отдать свое тепло, уходит через вытяжные отверстия. Чтобы не платить за обогрев вентиляционной шахты применяют приточно-вытяжные вентиляторные установки с функцией рекуперации.

Суть принципа рекуперации состоит в следующем: приток и вытяжка воздуха совмещаются в одном блоке, при этом с помощью специальной камеры-рекуператора осуществляется активный теплообмен между потоками поступающего снаружи и удаляемого изнутри воздуха. В результате значительная часть тепла снова возвращается в помещение вместе с потоком вновь поступающего воздуха.

Схема устройства приточно-вытяжной установки с рекуператором

Разумеется, приточно-вытяжной рекуператорный блок обладает всеми теми функциями (фильтрация, очистка, обогрев), что и приточная вентиляторная установка. Устройство рекуператора таково, что от одного потока воздуха другому передается только тепло, а не запахи, испарения, загрязнения и т. д.

Приточно-вытяжная вентиляция в квартире с системой подогрева и рекуперации воздуха является наиболее совершенным решением вопроса общеобменной вентиляции. Несколько большая стоимость относительно простой приточной установки быстро окупается за счет высокого уровня сбережения энергии на обогрев помещения. Еще более повысить эффективность и уровень экономии поможет блок автоматического контроля, включающий в себя термостатические датчики контроля температуры, таймеры, а также системы предупреждения о перегрузке двигателя и загрязнении фильтра.

Независимо от выбора типа, общая схема вентиляции должна соответствовать следующим правилам:

  • выход вентиляционной шахты должен располагаться выше уровня кровли здания.
  • забор наружного воздуха осуществляется на уровне не менее 2м над поверхностью земли.
  • внутри квартиры или дома воздушные массы должны двигаться в направлении от жилых помещений к кухне и санузлу.

Представленная информация об ассортименте и устройстве различных устройств приточно-вытяжной вентиляции будет полезна при выборе схемы вентиляции вашего жилья.


Приточно-вытяжная вентиляция для квартиры видео

Читаем дальше — узнаём больше!


Оценка: 2.4 из 5
Голосов: 141

5.3. Автоматизация вытяжных вентиляционных систем

Для простейших вытяжных систем, число которых в современных зданиях и сооружениях достаточно велико основной подсистемой автоматизации является дистанционное управление приводом венти­лятора со щита диспетчера или местного шкафа управления. При на­личии в вытяжной вентиляционной системе поворотных заслонок или створчатых клапанов обеспечивается блокировка для пуска радиального вентилятора на закрытую вентиляционную сеть, а осевого — на открытую. Если вытяжная система явля­ется частью схемы технологического процесса и обслуживает его, то последовательность включения вытяжной системы может быть раз­личной. Вытяжную систему можно пускать раньше, одновременно или после пуска оборудования и с определенной выдержкой времени, например, на предварительное или послеоперационное проветривание и т.д.

В схеме вентиляции по условиям технологии может быть пре­дусмотрен резервный вентилятор, который должен быть сблокирован с рабочим. Для сохранения воздушного баланса в ряде случаев требуется синхронная работа вытяжных и приточных систем (рис. 5.3).

Для примера рассмотрим схему автоматизации вытяжной системы с резервным вентилятором (рис. 5.4). С помощью избирателей режи­ма SА1 и SА2 выбирается рабочий и резервный вен-

Рис. 5.4. Схема автоматизации вытяжной системы с

резервным вентилятором

тиляторы. Допус­тим, что рабочий вентилятор В1, а резервный В2. Тогда SА1 переключается из нейтрального положения в положение I (рабочий). Включением кнопки управления SB1 осуществляется пуск электродвигателя М1 вентилятора В1. Одновременно с пуском электродвигателя М1 включается сблокированный с ним ИМ МВ1 и открывается створчатый клапан КЛ-1, срабатывает реле потока воздуха SР1 и загора­ется сигнальная лампа НL1. После пуска вентилятора В1 избиратель режима SА2 переключается из нейтрального положения в положение II (резервный). В случае аварийного выхода из строя вентилятора В1 прекращается движение воздуха, срабатывает реле SР1, выключа­ется магнитный пускатель КМ1, закрывается створчатый клапан КЛ-1 и гаснет сигнальная лампа НL1. Одновременно с помощью реле SР1 и магнитного пускателя КМ2 включается электродвигатель M2 вентиля­тора В2. Открывается створчатый клапан КЛ-2, срабатывает реле потока воздуха SР2 и загорается сигнальная лампа НL2. Аварийное включение резервного вентилятора контролируется световым сигналом НLЗ и звуковым – НА, которые при необходимости выключаются ус­тановкой SА1 в нейтральное положение.

5.4. Автоматизация воздушно-тепловых завес

Воздушно-тепловые завесы нашли широкое применение в промыш­ленных и гражданских зданиях. Завесы дают возможность поддержи­вать в холодный период года в производственных помещениях требу­емые санитарным нормам параметры воздушной среды и при этом зна­чительно сокращать расход тепла.

При автоматизации воздушно-тепловых завес решаются следую­щие задачи:

– пуск и останов завесы соответственно при открывании и закрывании ворот;

– изменение подачи вентилятора воздушной завесы в зависимости от температуры наружного воздуха;

– изменение теплоотдачи воздухонагревателя завесы в зависимости от температуры наружного воздуха или температуры воздуха в помещении около ворот;

– останов завесы и одновременное автоматическое отключение подачи теплоносителя в воздухонагреватель.

На рис. 5.5. представлена схема автоматизации, а на рис.5.6 принципиальная электрическая схема управления воздушно-тепло­вой завесой, которые широко применяются в промышленных и граж­данских зданиях.

Пуск электродвигателей М1 и М2 вентиляторов завесы может осуществляться ключами управления SА1 и SА2 с местного шкафа уп­равления или автоматически.

При автоматическом управлении воздушной завесой ключи управления SА1 и SА2 устанавливаются в положение А (автоматическое) (рис. 5.6). В этом режиме в момент открывания ворот замыкаются контакты SQ, концевого выключателя, срабатывает промежуточное реле К1 и включаются магнитные пускатели КМ1

Рис. 5.5. Схема автоматизации воздушно-тепловой завесы

Рис. 5.6. Электрическая принципиальная схема управления

воздушно-тепловой завесой

и КМ2, которые замыкая свои силовые контакты КМ1 и КМ2, включают в работу электродвигатели М1 и М2 вентиляторов. Одновременно замыкаются блок-контакты КM1 и КМ2 магнитных пускателей, которые подают напряжение на ИМ МВ1 клапана на теплоносителе. Клапан открывается. При закрывании ворот контакты SQ концевого выключателя размыкаются и если температура в зоне ворот выше расчетной (контакты SК разомкнуты), то реле К1 и магнитные пускатели КМ1 и КМ2 вентиляторов отключаются. Одновременно замыкаются размыкающие контакты КM1 и КМ2 в цепи ИМ МВ1 и клапан на теплоносителе закрывается.

При закрытых воротах, в случае понижения температуры в зоне ворот, контакты SК датчика температуры замыкаются и воздушная завеса включается. При повышении температуры до установленного (расчетного) значения контакты SК размыкаются и воздушная завеса отключается. В качестве датчика температуры может применяться датчик температуры камерный биметаллический ДТКБ-53.

Если воздушная завеса предусматривает регулирование подачи вентилятора при изменении температуры наружного воздуха, то дополнительно устанавливают пропорциональный регулятор, который при понижении температуры наружного воздуха ниже расчетной подает сигнал на ИМ направляющего аппарата вентилятора, уменьшающего подачу вентилятора воздушной завесы [11]. При повышении температуры наружного воздуха происходит обратный процесс: направляющий аппарат приоткрывается, увеличивая подачу вентилятора воздушной завесы. Для регулирования температуры воздуха в зоне ворот в такой воздушной завесе целесообразно применять трехпозиционные (астатические) регуляторы, например ТЭ2ПЗ, которые нашли широкое применение при автоматизации приточных камер.

основные моменты, о которых следует знать

Чтобы воздух внутри здания был качественным, он должен быть чистым и обладать нормальной влажностью. Потому как атмосфера в наших домах в той либо иной мере загрязняется, ее следует постоянно обновлять, заменяя приточной – свежей.

Существует два основных принципа, по которому циркулирует воздух внутри зданий – естественный и принудительный.

Так выглядит принципиальная схема системы.

Как работает естественная вентиляция

На фото работа естественной вентиляции в частном доме.

  • Принцип работы естественной вентиляции заключен в природном воздухообмене, который создается вследствие разницы давлений снаружи и внутри помещений.
  • Когда уличная температура ниже ее значения в здании, нагретый воздух выдавливается наружу сквозь вентиляционные каналы. На смену ему через форточки либо приточные клапаны идут потоки свежего воздуха. В комнатах он согревается и опять течет наружу.
  • С приходом лета температура уличного воздуха становится выше внутреннего, поэтому эффективность естественной вентиляции падает.
  • В итоге жильцам приходится создавать сквозняки, проветривая комнаты – открывая окна и двери.
  • Обустройство системы

    Дверь с вентиляционной решеткой.

    Чтобы принцип естественной вентиляции в здании соблюдался, ей следует создать определенные условия.

  • При проектировании системы предусмотрите вытяжные воздуховоды. Обязательно их надо оборудовать в тех комнатах, в которых скапливается загрязненный, горячий, переувлажненный воздух (туалет, ванная, прачечная, баня, кухня).
  • Эти воздуховоды должны вводиться в общие вентиляционные шахты, по которым вытяжной поток перетекает на улицу.
  • Обратите внимание!
    Чтоб вентканалы смогли воздух отводить наружу, следует обеспечить поступление свежих потоков. В здание он может течь различными путями: через приоткрытые двери, окна, форточки, проветриватели и приточные вентиляционные клапаны.
    Инструкция предупреждает, что уличный поток должен поступать во все комнаты дома.

  • Если в помещении невозможно обустроить вентиляционный канал, то в его двери снизу надо сделать щель в 1.5/2 см.
  • В низу дверей тех комнат, где есть воздуховоды, желательно проделать несколько декоративных отверстий либо установить небольшую решетку.
  • Как улучшить циркуляцию воздуха

    Конструкция приточного клапана.

    Новые здания сейчас возводятся по принципу энергосбережения, т.е. они герметичны. То же самое происходит, если оснастить старую постройку окнами, имеющими стеклопакеты.

    С одной стороны теплопотери резко уменьшаются, с другой – обитатели дома начинают испытывать кислородное голодание.

  • Чтобы пресечь подобное явление, в окна либо внешние стены следует вмонтировать приточные клапаны.
  • Если вы заказываете новые окна, приспособления закажите сразу с ними. Цена блоков чуть возрастет, зато вам не придется возиться с установкой клапанов отдельно.
  • Ставить приспособления необходимо примерно на высоте 2 м. Нужно это для того, чтоб прохладный приточный воздух успевал прогреваться, перед тем, как дойдет до жилого высотного уровня.
  • Однако установка приточных клапанов тоже помогает не всегда.

    Происходит это в силу нижеследующих причин.

  • Недостаточная тяга в летний период, когда внешний воздух теплее, чем внутренний.
  • Резкое повышение объема загрязненной либо отработанной атмосферы в итоге единовременного осуществления гигиенических процедур, приготовления еды, генеральной уборки и пр.
  • Недостаточное сечение вытяжных труб воздуховодов, вследствие ошибочного проектирования.
  • В этих случаях, чтобы улучшить циркуляцию воздуха в помещениях, естественную вентиляцию следует заменить принудительной.

    Приточно-вытяжные системы

    Принцип работы приточно-вытяжной вентиляции – это объединение естественной (приточной) вентиляции и принудительного (вытяжного) аналога. Такая схема достаточно проста, однако эффективна. Механическая система вполне продуктивно отводит из помещений отработанный воздух и насыщает их свежим уличным.

    Обратите внимание!
    Следует указать, что приточно-вытяжные конструкции довольно дорогостоящие и непростые при эксплуатации.
    Однако выгоды их использования перевешивают данное обстоятельство.

    Достоинства принудительного вентилирования

  • Достаточный приток чистого воздуха в комнаты, вследствие чего достигается комфортность жизнедеятельности людей.
  • Вся конструкция монтируется из безопасных и чистых экологически материалов. В процессе работы вентиляция атмосферу не загрязняет.
  • Принцип работы приточной вентиляции позволяет экономить тепловую энергию в доме и дополнительно очищать уличный воздух.
  • Схема современной механической вентиляции с полным набором функций.

    Исходя из назначения и площади вентилируемых помещений, система может иметь как простое, так и сложное устройство. Основная трудность при установке конструкции – точное подведение вентиляционных каналов из воздушных распределителей в комнаты.

    Помимо стандартных вытяжных устройств (вентиляторов), электрическая принципиальная схема приточной вентиляции может включать в себя:

    • калорифер для нагрева воздуха в холодный период года;
    • датчики электронного типа, для регулирования режима температур в комнатах;
    • контролеры и регуляторы процентного содержания СО2 в воздухе и т.д.

    Помимо этого, система может оснащаться:

    • угольными фильтрами для очищения уличного воздуха;
    • охладителем;
    • рекуператором;
    • звукопоглотителями и пр.

    Вентилирование с рекуперацией

    Принцип работы системы с рекуперацией в общественном здании.

    Большой недостаток, который имеет принципиальная схема вентиляции комбинированного типа – это существенное уменьшение КПД.

    Обратите внимание!
    Чтобы его повысить на 10/15% была разработан принцип приточно-вытяжной циркуляции воздуха с утилизацией его тепла.
    Ее основным элементом является приспособление, которое называется рекуператором.
    Его основная задача – энергосбережение и уменьшение теплопотерь здания.

    Принцип работы устройства прост: отработанный воздух направляется из комнат в теплообменник. Там он отдает свое тепло встречному потоку прохладного уличного воздуха. При этом встречные потоки внутреннего и внешнего воздуха не перемешиваются друг с другом, а лишь участвуют в тепловом обмене.

    Вентиляция с рекуперацией может устанавливаться не только в офисных, жилых зданиях, но и в производственных, гаражных помещениях с большим содержанием в атмосфере вредных веществ.

    Что такое схема системы вентилирования

    Схема функционирования аварийной вентиляции.

    Без создания полноценного проекта приточно-вытяжной вентиляции обойтись нельзя. Он дает возможность создать правильную и экономичную систем циркуляции воздуха.

    Проектная документация должна содержать в себе схемы вентиляции, т.е. чертежи, описывающие конструкцию системы, включая указание на применяемые воздуховоды и оборудование сети. Как правило, планы создаются в аксонометрии.

    Принципиальная электрическая схема аварийной вентиляции либо обычной включает в себя полное описание электрический устройств, используемых в системе и чертеж их подсоединения к электропитанию.

    Пример электрической схемы системы.

    В обобщенном смысле понятие «принципиальная схема вентилирования» подразумевает тип используемой системы. Например, она может быть комбинацией приточной механической и вытяжной естественной сетей либо наоборот.

    Данный пример ярко показывает, что при проектировании часто оказывается так, что возникает необходимость соединить своими руками две противоположных по назначению вентиляционных системы.

    Вывод

    Перед тем как вы соберетесь обустраивать в своем жилище систему вентиляции, вам необходимо будет выбрать принцип ее работы и электрическую схему сети. В простых случаях сделать это можно самостоятельно. Если же структура вентилирования будет сложной, то лучше всего обратиться к специалистам.

    Видео в этой статье даст вам возможность ознакомиться с дополнительной информацией.

    Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен
    Источник gidroguru.com

    Схемы узлов управления агрегатов приточной системы вентиляции.

    Необходимость установки узлов регулирования

    Установки приточной системы вентиляции согласно основным требованиям нормативных документов должны подавать свежий наружный воздух, предварительно нагретый до определенной температуры. Температура приточного воздуха должна соответствовать типу вентилируемого помещения в случае общеобменной вентиляции или технологическому процессу в случае какого-либо производственного цикла.

    Принцип работы приточно-вытяжной системы вентиляции.

    Кроме того, температура воздуха должна быть постоянной вне зависимости от температуры наружного воздуха и корректировки температурного графика теплоносителя. То есть, при похолодании и снижении температуры на улице тепловые сети, как правило, повышают температуру теплоносителя, а температура воздуха на выходе из приточной установки должна оставаться на заданном уровне.

    Следовательно, тепловая нагрузка в течение отопительного периода не является постоянной величиной, а теплоноситель следует регулировать. В противном случае будет перерасход тепловой энергии, повышение температуры и избыточный перегрев помещений, что неблагоприятным образом может сказаться на самочувствии людей или технологическом процессе.

    Нагрев воздуха происходит в калориферах приточной установки, количество которых может отличаться в зависимости от принятой схемы теплоснабжения. Наиболее распространен вариант установок с одним калорифером, но их может быть и два и больше.

    Калориферы предназначены для нагрева воздуха в приточной и приточно-вытяжной системе вентиляции.

    Для некоторых учреждений, где нагрев воздуха необходим и в переходное время года, предусматривают два раздельных контура системы теплоснабжения. Один калорифер работает весной и осенью, второй контур в зимнее время. В случае экстремальных морозов, когда главный калорифер не будет справляться с нагрузкой, второй может догревать воздух до заданно температуры.

    Приточная установка системы вентиляции.

    Также одним из главных достоинств такой схемы является практически 100% резервирование поверхности теплоотдачи. В случае возникновения аварийных ситуаций, когда один калорифер вышел из строя или разморозился, второй нагреватель будет подключен в работу и справится полностью с основной функцией. Поэтому при расчете установки желательно предусматривать два одинаковых калорифера, с поверхностью соответствующей максимальной мощности из двух режимов работы.

    При расчете приточной установки можно столкнуться с ситуацией, когда подобранный калорифер в максимальном режиме выдаст тепловую мощность во много раз превышающую требуемую. Это связано с ограниченным числом типоразмеров калориферов у производителя. Поэтому для того чтобы иметь постоянную температуру приточного воздуха необходима установка регулирующих узлов системы теплоснабжения на каждом контуре теплоснабжения и на каждой установке. Управление этими узлами будет происходить от системы автоматики всех вентиляционных систем комплекса.

    Классификация вариантов регулирования мощности установок

    Схема №1

    Система теплоснабжения приточной вентиляции может работать в нескольких принципиально отличающихся режимах регулирования:

    • Если во время работы систем вентиляции происходит плавное или ступенчатое изменение температуры воды при неизменном расходе, то принято говорить, что на данном узле используется качественное регулирование. Применяется на котельных или в индивидуальных тепловых пунктах, то есть изменение параметров теплоносителя будет происходить непосредственно во всей системе теплоснабжения. Температура горячей воды корректируется по специальному графику теплоснабжающей организации в зависимости от изменения температуры наружного воздуха.
    • Если изменение тепловой нагрузки происходит при изменении количества поступающего в установку теплоносителя, то есть при постоянной температуре плавно изменяется расход горячей воды. Здесь мы имеем дело с количественным регулированием.
    • При качественно-количественном способ регулирования происходят и корректировки температуры в системе теплоснабжения (либо от источника тепла) и изменение расхода теплоносителя зонально на каждой установке в своем режиме. Достаточно сложный способ регулирования, но получивший наибольшее распространение в системах теплоснабжения вентиляции. Его можно реализовать только при установке системы автоматизации.

    Основные схемы узлов управления

    Схема №2

    Существует как минимум несколько основных схем обвязки калориферов, которые имеют принципиальные отличия с точки зрения выбранной схемы регулирования и источника подачи тепла. Не существует однозначного ответа, какая из ниже описанных схем является правильной, все зависит от большого количества факторов (источник теплоснабжения и его возможности и требования по теплоносителю, уже установленное сетевое оборудование, величина свободного перепада давления на вводе в здание и т.д.).

    Если система теплоснабжения приточной вентиляции работает на перепаде тепловой сети и подключена напрямую без промежуточных теплообменников, то в качестве управляющего органа устанавливают двухходовой линейный регулирующий клапан (схема №3), который гасит на себе избыточный перепад в точке подключения и выполняет главную функцию ограничения протока воды через калорифер. Но для того, чтобы защита от замерзания калорифера была обеспечена, на внутреннем контуре воздухонагревателя устанавливается циркуляционный насос, который обеспечивает постоянный расход на установке через дополнительную перемычку. Это классический способ количественного регулирования зонально на каждой приточной установке.

    Схема №3

    Не менее распространенными являются схемы теплоснабжения калориферов с установленными трехходовыми клапанами. Эти схемы могут работать в различных режимах регулирования в зависимости от положения клапана и места врезки перемычки.

    Схема №4

    Трехходовые клапана могут работать в режиме разделения потоков воды или в качестве смесительного органа (схема № 4). Если клапан установлен таким образом, что в зависимости от потребности установки в нагреве порт А (со стороны теплосети) открывается или закрывается, а циркуляция теплоносителя происходит через байпас клана (порты В и АВ), то имеет место самая распространенная схема количественного регулирования. Ее применение, как правило, ограничено предельным перепадом давления в центральной системе теплоснабжения, поэтому наиболее часто применяется в автономных системах теплоснабжения. Но при проектировании такой схемы необходимо учесть, что расход в системе теплоснабжения или на источнике тепла является не постоянным, поэтому сетевое насосное оборудование должно быть оснащено частотными преобразователями.

    Схема № 5

    Если необходимо обеспечить постоянный расход со стороны источника тепла, то в предыдущую схему следует добавить перед клапаном перемычку с установленными обратным клапаном и балансировочным вентилем (схема №5).

    Если в схеме поменять перемычку и клапан местами, а циркуляцию воды во внутреннем контуре осуществлять через перемычку, то напор циркуляционного насоса в этом случае будет меньше на величину гидравлического сопротивления клапана. Расход теплоносителя со стороны теплосети останется постоянным, а клапан будет работать на свободном перепаде давления (схема №6).

    Схема № 6

    Источник тепла определяет выбор схемы узла регулирования


    На стадии проектирования систем вентиляции и систем теплоснабжения приточных установок выбор схем и типа узлов обвязки калориферов непосредственным образом зависит от самого источника тепла.

    Так, например, индивидуальные котельные, как правило, не требовательны к температуре возвращаемого теплоносителя, но перепад в теплосети должен быть постоянным. То есть регулирующий клапан не должен быть перекрыт со стороны теплосети либо должна быть предусмотрена перемычка для протока воды через нее в обратку, когда прямой порт клапана закрывается. К таким схемам, в основном, относится узел обвязки калориферов, выполненный во 2-м варианте (схема №4). Таким образом, водогрейные котлы будут работать на постоянном расходе и не будут перегреваться при нехватке теплоносителя.

    Узел обвязки калорифера с трехходовым клапаном без перемычек может использоваться при центральном теплоснабжении с независимым подключением через пластинчатый теплообменник. Это обусловлено низкими предельными параметрами теплоносителя: максимальной температурой (у латунных регулирующих клапанов это порядка 110°С, а чугунных 90-95°С) и рабочим давлением, как правило, не превышающим 10 атм. В центральных теплосетях возможны пиковые температуры порядка 150°С и скачки давления до 16 атм. Так как при работе трехходового клапана происходит закрытие прямого порта, то в сети теплоснабжения будет переменный расход. Основным требованием является установка на сетевой насос преобразователя частоты, который и будет подстраивать работу системы под изменяющиеся параметры. Также эта схема применима и для работы с котельными установками при выполнении всех выше сказанных требований.

    Схема подключения калориферов №3 является наиболее универсальной, обладающей практически одними плюсами управления и регулирования, но имеющая более высокую стоимость. Главным распространением проектирования схемы с двухходовым седельным клапаном получило применение при зависимом подключении к теплосетям. Во время работы схемы в целом происходит так называемый «контроль обратки», когда автоматика отслеживает и контролирует при помощи клапана максимально разрешенную температуру теплоносителя возвращаемого в тепловую сеть. Со стороны центральной тепловой сети, как правило, существует достаточно большой избыточный перепад, который позволяет подбирать диаметр клапана по расчетному коэффициенту пропускной способности Kv. Диаметр клапана может быть значительно меньше диаметра системы, а, следовательно, инерционность срабатывания и реагирования системы теплоснабжения будет гораздо выше, чем в схемах с трехходовыми клапанами.

    Основное оборудование узлов теплоснабжения. Подбор и расчет

    В составе узлов теплоснабжения приточных установок, выполненных по различным схемам, как правило, входит идентичное оборудование. Отличаются такие узлы лишь местом установки, насыщенностью арматуры и способом подбора.

    При подборе оборудования для узлов теплоснабжения существует несколько общих правил и рекомендаций:

    • При выборе того или иного типа арматуры следует предельно внимательно проверять технические характеристики как максимальное рабочее давление, так и предельную температуру.
    • Крайне не рекомендуется приобретать готовые смесительные узлы, которые подобраны исходя из усредненных условий без учета важных параметров как свободный перепад давления в системе, вид теплоносителя, расход, тип источника тепла, необходимость частотного регулирования и так далее.
    • Диаметр запорной арматуры, а также обратных клапанов и грязевиков должен быть не меньше диаметра трубопроводов.
    • Диаметр трубопроводов системы теплоснабжения определяется в результате гидравлического расчета исходя из расчетного (требуемого) расхода теплоносителя, типа теплоносителя (вода или низкозамерзающие жидкости) и материала трубопроводов. Диаметр узлов теплоснабжения ни в коем случае не должен подбираться исходя из присоединительных портов калорифера. Он подбирается ТОЛЬКО РАСЧЕТОМ!

    Запорная арматура

    Необходима для перекрывания протока воды в случаях аварийных остановок системы теплоснабжения, например, для устранения течи, для проведения сервисных или ревизионных работ и т.д. В качестве запорной арматуры применяют как стальные или латунные шаровые краны (желательно полнопроходного сечения) либо фланцевая арматура.

    Для узлов теплоснабжения с диаметром трубопроводов до 40мм включительно принято устанавливать резьбовую запорную арматуру, а свыше 50 мм фланцевую.

    Для облегчения монтажа или демонтажа узлов резьбовую арматуру следует предусматривать с накидными гайками, иначе называемыми «американками или сгонами».

    Обратные клапаны

    Обратные клапаны используются в узлах регулирования для предотвращения перетока воды обратно в систему теплоснабжения в случае открытия или закрытия регулирующих клапанов. Или это возможно когда система теплоснабжения не отбалансирована, в системе смонтировано большое количество установок и при изменении расходов теплоносителя может произойти передавливание друг друга. Поэтому обратные клапана устанавливаются на обратном трубопроводе и на перемычке узла теплоснабжения.

    Регулирующие клапаны и приводы

    Двухходовой клапан.

    Двухходовой или трехходовой регулирующий клапан является основным исполнительным механизмом, который путем изменения расхода или путем смешения теплоносителей позволяет регулировать мощность калорифера приточной установки в зависимости от потребности установки в нагреве. Еще одной важной функцией работы клапана является предотвращение «замерзания» теплоносителя при работе установок в зимнее время. Когда автоматика получает сигнал о критических температурах теплоносителя и воздуха после калорифера привод максимально открывает регулирующий клапан на проток.

    Трехходовой клапан.

    Подбор клапана производится на основании определения коэффициента пропускной способности Kv, который означает какой расход теплоносителя пройдет через клапан в открытом состоянии при потерях на нем в 10 метров водяного столба.

    ,

    где G — расчетный расход воды, м3/ч;

    ∆p — фактический перепад давления на клапане, бар

    Ƥ — плотность теплоносителя.

    Типоразмер регулирующего клапана нельзя подбирать по диаметру трубопровода или портов калорифера. Чем меньше Kv или диаметр клапана, тем скорость реагирования на изменение параметров воздуха или теплосети будет выше, то есть система будет не инерционная.

    В системах теплоснабжения приточных установок используются, как правило, двух и трехходовые клапана. Двухходовые клапана работают только в системах с изменением расхода теплоносителя, а трехходовые либо как смесительные, либо работающие на разделение тепловых потоков.

    Измерительная арматура: манометры и термометры

    Измерительная арматура

    Манометры и термометры являются необходимыми инструментами для визуального контроля работоспособности системы теплоснабжения. Термометры обычно устанавливаются на подающем и обратном трубопроводе непосредственно у калорифера. Манометры монтируются на насосной группе для контроля работы насоса и визуального определения создаваемого перепада. Манометры также ставят до и после грязевика – для определения степени его засоренности, и на подающем и обратном трубопроводе тепловой сети перед узлом обвязки – для контроля свободного перепада, необходимого для полноценной работы регулирующего клапана.

    Воздухоспускные клапана и краны для слива системы

    Автоматический воздухоспускной клапан

    Для спуска воздуха после заполнения системы и в процессе эксплуатации в узлах обвязки рекомендуется устанавливать автоматические воздухоспускные краны. Их удобно монтировать на специальных портах, врезанных в калачи калорифера в верхней части корпуса либо в наивысшей точке трубопроводов узла регулирования.

    Краны для опорожнения калориферов и слива участка системы теплоснабжения следует монтировать в самой низкой точке узла регулирования, либо в нижней части калорифера.

    Балансировочные клапана

    Балансировочный клапан

    Если в системе теплоснабжения предусмотрено несколько приточных установок, работающих в своем независимом режиме, то тепловые потоки в трубопроводах будут не постоянны и могут значительно отличатся друг от друга. Чтобы не произошло передавливания друг друга со стороны теплоносителя, предусматривают балансировочные клапана. Их главной и основной функцией является дросселирование избыточного давления и уравнивание распределения расходов воды между калориферами в соответствии с потребностями. Установленные на обратных трубопроводах балансировочные клапана производят гидравлическую увязку калориферов между собой.

    Подбор клапанов производится по аналогии с подбором регулирующих клапанов с учетом коэффициента Kv. Исходными данными для определения типоразмера клапана является избыточный перепад давления, который должен погасить балансировочный клапан, и расчетный расход на участке сети.

    Циркуляционный насос

    Циркуляционный насос

    Циркуляционный насос внутреннего контура узла обвязки предназначен для обеспечения постоянной циркуляции воды в калорифере. Это позволит минимизировать риск возникновения угрозы «размораживания» калорифера при низких уличных температурах воздуха. Но главным предназначением насосов является преодоление гидравлических сопротивлений на регулируемом участке, то есть на всех функциональных элементах смесительного узла, разгруженных от давления теплосети.

    Под регулируемым участком, как правило, подразумевают калорифер, трубопроводы, запорную и балансировочную арматуру, обратные клапана и грязевик. Регулирующий клапан может входить в состав регулируемого участка в зависимости от принятой схемы обвязки калорифера. Если регулирующий клапан установлен в узле обвязки таким образом, что циркуляция теплоносителя во внутреннем контуре происходит через перемычку самого клапана при закрытом прямом порту, то клапан входит в состав циркуляционного контура. В таких случаях напор насоса определяется как сумма гидравлических сопротивлений всех элементов регулируемого участка. Следует помнить, что в случае, когда теплоноситель в системе теплоснабжения является не вода, гидравлическое сопротивление всех элементов регулируемого участка и расчетный расход следует корректировать в зависимости от вязкости и плотности теплоносителя. Гидравлические потери на грязевиках следует учитывать с запасом на 50% засорение.

    Если регулирующий клапан работает на перепаде тепловой сети (схема №3), то в расчет напора насоса потери давления на клапане не учитываются.

    При расчете сопротивления трубопроводов на трение обязательно следует учитывать все потери давления на ответвлениях, углах и поворотах. Также обязательно учитывать шероховатость стенок трубопроводов в соответствии с выбранным материалом.

    Все потери давления на элементах узла обвязки следует определять только при рабочем расходе теплоносителя, а не в соответствии с максимальным расходом калорифера, который он способен пропустить.

    Подбор циркуляционных насосов производится по техническим каталогам производителей в соответствии с рабочими точками (расчетный расход воды и требуемый напор). Наиболее распространенным типом насосов в узлах являются трехскоростные насосы с мокрым ротором. В случае, когда требуется плавное изменение расхода в контуре приточной вентиляции, применяются насосы с встроенным частотным преобразователем.

    Грязевик

    Грязевик

    Грязевики являются фильтрами механической очистки теплоносителя, как правило, с размером сетки порядка 500 микрон. В старых системах теплоснабжения отопительная вода содержит много взвешенных частиц, песок или окалину. Все эти загрязнения могут вывести из строя регулирующие клапана и циркуляционные насосы. Поэтому установка грязевиков непосредственно перед оборудованием является обязательным условием сохранения работоспособности и гарантии.

    Защита калориферов от разморозки. Теплоносители в системах вентиляции

    Количество и назначение калориферов в установках приточной вентиляции может быть различным в зависимости от состава установки и назначения ее работы. Калориферы могут быть первого нагрева, второго нагрева, с предварительным нагревом перед пластинчатыми рекуператорами, раздельными для работы в разное время года или использоваться для согрева на отдельных ответвлениях воздуховодов, если температурный режим обслуживаемых помещений различен.

    Поэтому принято говорить, что калориферы преднагрева или 1-й ступени нагрева всегда работают на «остром» воздухе. То есть в нагреватели поступает воздух с очень низкой температурой. В условиях континентального климата опасность разморозки калориферов очень велика в момент запуска установок зимой или при новом строительстве, когда часты перебои и в электроснабжении так и перебои с подачей горячей воды.

    Причин замерзания воды в калориферах в зимнее время может быть огромное количество: от случайного закрытия задвижки на вводе до сбоя в системе электроснабжения и автоматики. Также наиболее часто встречающейся причиной разморозки является неверный выбор схемы, малый перепад давления  системе теплоснабжения, неверный подбор регулирующего клапана и привод с большим временем срабатывания.

    Размороженный калорифер приточной системы вентиляции

    Также следует знать, что идеальным выбором для управления регулирующими клапанами является привод с аналоговым управлением по сигналу 0-10V. Не менее редкой причиной размораживания системы является несогласованная работа систем приточной и вытяжной вентиляции. Например, частый случай, когда в нерабочее время отключаются приточные установки, а вытяжные по каким либо причинам продолжают работать, а в здании создается разряжение воздуха. Для восполнения воздушного баланса воздух начинает подсасываться через все доступные неплотности, в том числе и через негерметичную воздушную заслонку. Таким образом, при отключенной автоматике системы и нечувствительных датчиках сигнал о низких температурах не выдает команду для автоматики на включение прогрева системы теплоснабжения и вода в теплообменнике замерзает.

    Видео на тему разморозки калорифера приточной системы вентиляции:

    Безусловно, узлы обвязки калориферов должны быть также оснащены необходимым количеством датчиков и защитных термостатов комплекте со шкафами управления, но в случае скачков напряжения или отсутствия электропитания система автоматизации не сможет защитить калориферы. Единственным вариантом защитить систему от размораживания со 100% гарантией является заполнение ее низкозамерзающими теплоносителями.

    К основным достоинствам антифризов относятся низкая температура кристаллизации, отсутствие температурных расширений в замерзшем состоянии, что не приводит к разрыву стенок воздухонагревателей. В состав низкозамерзающих жидкостей входят комплекты присадок, которые защищают систему трубопроводов от коррозии, минимизируют кавитацию и предотвращают выпадение осадка при нагреве или остывании системы.

    Использование низкотемпературных теплоносителей в некоторых системах теплоснабжения ограничено предельной максимальной температурой 95-100°С, выше которой произойдет распад химического состава. Поэтому в индивидуальном тепловом пункте на теплообменнике разделения сред (вода-НЗТ) следует устанавливать регулятор температуры или клапан, которые будут защищать контур системы теплоснабжения от повышения температуры выше критической.

    В системах теплоснабжения, как правило, используют этиленгликолевые или пропилен-гликолевые смеси которые отличаются как ценой, так и областью применения. Этиленгликоль является наиболее дешевым теплоносителем, поэтому получил наибольшее распространение в инженерных системах. Пропилен-гликолевые смеси используются на безопасных производствах, где в случае разгерметизации системы токсичный теплоноситель может нести потенциальную угрозу жизни или нарушения технологического цикла. Такие требования встречаются в основном в пищевой промышленности или в медицинских учреждениях.



    Низкозамерзающий теплоноситель с температурой кристаллизации -30°С содержит 40% этиленгликоля в смеси с дистиллированной водой. Главной особенностью всех теплоносителей на основе этиленгликоля является образование пластичного геля при низких температурах, который не образует разрыв трубок калориферов или образование трещин в сварных соединениях.

    Низкозамерзающий теплоноситель с температурой кристаллизации _65 градусов использовать в системах теплоснабжения не рекомендуется, а следует его разводить водой до необходимой концентрации.

    После заполнения сетей этиленгликолевыми растворами систему следует тщательно опрессовать, так как наиболее вероятно, что в местах резьбовых соединений могут возникнуть небольшие подтеки теплоносителя или течи. Это обусловлено низким поверхностным натяжением всех теплоносителей и способностью проникать во все щели и неплотности системы.

    При проведении гидравлического расчета системы теплоснабжения, которая будет заполнена раствором этиленгликоля, следует учитывать, что расход теплоносителя будет больше на 8% относительно расхода воды, а напор насосного оборудования в среднем должен быть увеличен на 54%. При подборе диаметров участков трубопроводов необходимо учитывать повышенную вязкость теплоносителей и вводить поправку на увеличение диаметра, где это необходимо.

    Дыхательные контуры для ручной и механической вентиляции

    Существуют многочисленные модификации контуров вентиляции, и, конечно, не ожидается, что слушатели интенсивной терапии будут знакомы со всеми из них. Подавляющее большинство вариантов больше подходят для анестезиологической среды, поскольку их конструкция характеризуется различными попытками сохранить анестезиологический газ при удалении просроченного CO 2 . Дыхательные контуры, используемые в отделениях интенсивной терапии, обычно намного проще.

    Во-первых, в этой главе будет обсуждаться обычная схема аппарата ИВЛ, чтобы сохранить некоторую сосредоточенность на ICU. Это важный элемент, так как это часть оборудования, к которой может быть подключена значительная часть ваших пациентов. Поэтому достаточно важно знать об этом немного и уметь обсуждать характеристики, которые отличают хорошие схемы от плохих. После того, как с этим разобрались, глава погружается в глубокое болото таксономии контуров анестезиологического дыхания, где читатель вряд ли найдет что-либо, имеющее отношение к экзамену.Он включен в основном потому, что позволяет автору бессмысленно отвлекаться от исторических мелочей, и потому что ни одно обсуждение систем дыхания не будет полным без упоминания имени «Мэйплсон».

    Схема типового аппарата ИВЛ

    Эту штуку схематично можно представить в виде единой трубки, вдоль которой смонтированы увлажняющий аппарат и вентилируемый пациент.

    Цепь можно охарактеризовать как «открытую», потому что здесь нет резервуара для скопления газа и нет обратного дыхания.Инспираторная ветвь контура в значительной степени изолирует легкие пациента от внешней среды (т.е. весь вдыхаемый газ — это свежий газ из аппарата ИВЛ). Клапан выдоха на конце открыт в комнату и выпускает газ прямо в атмосферу (к счастью, обычно нет ничего опасного, что потребовало бы очистки). Это контур без обратного дыхания , потому что этот контур позволяет потоку только в одном направлении, и у пациента нет возможности повторно использовать какой-либо из выдыхаемых газов.Если бы нужно было описать это формально, используя какую-то одноименную систему, то пришлось бы назвать это параллельной модификацией Lack системы Mapleson A.

    Расчетные характеристики контура вентилятора интенсивной терапии

    Есть несколько критериев, которым должен удовлетворять долгосрочный дыхательный контур, чтобы люди могли описать его как пригодный для использования.

    • Простой
    • Легкий
    • Биологически инертный
    • Одноразовые, одноразовые
    • Газонепроницаемая
    • Дешево в производстве
    • Низкое сопротивление и низкая податливость

    Существует множество производителей, и это очень прибыльный рынок, потому что практически любому человеку, подвергающемуся какой-либо общей анестезии, потребуется дыхательный контур того или иного типа.

    Схема — это схема, и обычно ожидается, что все они делают одно и то же и между ними мало что можно различить. Изображенная модель представляет собой систему Fisher & Paykel Evaqua (RT380), которая является представительной в своем роде. Производитель описывает его как «Комплект для двойного дыхательного контура для взрослых». Устройство поставляется предварительно подключенным к своеобразному чайнику, который является частью фирменного увлажнителя воздуха. У компании есть отличная пропагандистская литература, в которой описано использование этой схемы в схемах, которые приведены ниже.

    В общем, такой дыхательный контур можно описать как отрезок гофрированной гибкой устойчивой к перегибам трубки, которая образует замкнутую систему с увлажнителем и вентилятором. Инспираторная конечность имеет немного больший объем из-за насадки увлажнителя. Все соединения стандартизированы, как и должно быть для всех таких цепей (существует международное соглашение, утвержденное ISO, что все компоненты дыхательного контура и оборудование дыхательных путей будут иметь разъемы стандартных размеров).

    Физические характеристики контура механического вентилятора

    Диаметр трубки 22 мм. Это дает ему внутренний объем примерно 380 мл на метр. Каждая часть контура обычно имеет длину 1,5–1,8 м, что дает общий объем примерно 1100–1400 мл. Другими словами, в инспираторной конечности в любой момент времени находится хорошая пара дыхательных объемов.

    Контур обычно изготавливается из какого-либо инертного пластика, который не предназначен для поглощения чего-либо из потока дыхательного газа (например,вода), а также выделять в воздушный поток какие-либо токсичные растворители. Они поставляются в стерильной упаковке, несмотря на то, что никто никогда не мог продемонстрировать какой-либо защитный эффект от этой практики. Цепи одноразовые, что предотвращает перекрестное заражение между пациентами, среди некоторых других неприятных сюрпризов. Обзор Parmley и др. (1972) дает прекрасное представление об ушедшей эре многоразовых резиновых трубок, чтобы проиллюстрировать проблемы, которые могли возникнуть в те дни.Вы должны стерилизовать свой резиновый контур между пациентами, и этот контур будет возвращаться из кабинета для уборки с возможностью скрытых карманов с отбеливателем, который вы затем разделите с дыхательными путями пациента. Во время операции трубка впитывала «каучукорастворимые вещества». Тяжелая резина будет тянуть за эндотрахеальную трубку и создавать участки давления на лице пациента. Присущая резине эластичность позволяет пациенту со спонтанным дыханием повторно вдохнуть выдыхаемый газ из конечности выдоха, которая разрушится под чрезвычайно отрицательным давлением.

    Трубка не является неразрушимой, и специалист по интенсивной терапии может столкнуться с ее физическими ограничениями в определенных выбранных сценариях вентиляции. Спиральное армирование обеспечивает сопротивление изгибу и некоторую степень жесткости, но чтобы трубка оставалась гибкой, она должна оставаться достаточно мягкой. Это ограничивает его устойчивость к давлению. Например, вышеупомянутая модель Fisher & Paykel имеет максимальное рабочее давление в камере 8 кПа (81 м см вод. Ст. 2 O), что фактически может быть достигнуто при вентиляции легких пациентов с чрезвычайно высоким сопротивлением дыхательных путей (вполне возможно, что Пределы давления в дыхательных путях для таких пациентов могут быть установлены на максимальное значение аппарата, обычно 90–100 см вод. ст. 2 O).

    Соответствие контура механической вентиляции

    Под давлением, приложенным к контуру на вдохе, трубка может расшириться на несколько кубических сантиметров, что можно наблюдать как движение (трубка имеет тенденцию выпрямляться). Чем больше давление прикладывается, тем больше будет движение трубки, и это часто наблюдается у пациентов с астматическим статусом, когда пиковое давление в дыхательных путях может быть довольно высоким.

    Изменение объема в ответ на давление расширения описывается как соответствие контура.Это нежелательная особенность; схемы предназначены для минимизации соответствия. При высокой податливости контура подаваемый дыхательный объем уменьшается при принудительной вентиляции, потому что часть потока и давления «тратится» на растяжение трубки. При спонтанной вентиляции с высоким респираторным усилием пациент может также вдохнуть газ из трубки выдоха, если она недостаточно жесткая. Цепи, разработанные для специализированных приложений высокого давления (например, HFOV), имеют наименьшую податливость и обычно не имеют гофрирования.

    Международные стандарты рекомендуют соответствие контура, в идеале, не более 1 мл на каждый 1 см H 2 O Давление растяжения на каждый 1 м трубки. Таким образом, при вентиляции с рабочим давлением 10 см вод. Ст. Типичный контур вентилятора 3,6 м должен изменить объем только на 30-40 мл. Если мы продолжим выбирать продукт Fisher & Paykel, изображенный выше, производитель заявляет о соответствии требованиям 2,0 мл / см вод. Ст. 2 O для всего контура 3,0 м или соответствию 0,66 мл / м / см вод. Ст. 2 О.

    Помимо изменений соответствия, необходимо учитывать сжимаемость газа. Используя резиновые трубки старого образца, Бушман и др. (1967) определили, что при рабочем давлении 20 см вод. Ст. 2 O до 150 мл газа сжимается в трубке.

    Сопротивление контура механического вентилятора

    Трубка, используемая в обычных вентиляторах для взрослых, имеет достаточно широкий диаметр, чтобы минимизировать сопротивление. Сопротивление потоку через типичный контур вентилятора создает давление менее 0.5 см вод. Ст. При расходе 30 л / мин. Изображенная модель Fisher & Paykel создает давление 0,2 кПа (2 см вод. Ст. 2 O) при расходе 40 л / мин.

    Увеличение длины трубки увеличивает сопротивление потоку. Это имеет значение для транспортировки пациентов в критическом состоянии, когда необходимо присоединить дополнительные отрезки трубок по причинам логистики (например, транспортировка на МРТ или КТ и обратно). Дополнительные трубки увеличивают сопротивление и податливость контура.

    Дополнительной точкой сопротивления является фильтр выдоха.Это мелкоячеистый фильтр, предназначенный для осушения газа, попадающего в кассету выдоха, уменьшения его бактериальной колонизации и увеличения срока службы электронных компонентов. При высокой влажности контура (например, в контексте непрерывного распыления лекарств) этот фильтр может быстро заболачиваться, что приводит к высокому сопротивлению контура. Это будет проявляться в виде высокого пикового давления на вдохе.

    Таксономия дыхательных контуров

    Можно сойти с ума, пытаясь классифицировать многочисленные разновидности дыхательных контуров, но наиболее широко распространенная система разделяет их на открытые, закрытые, полуоткрытые и полузакрытые. «Открытый» в этом контексте относится к тому, что происходит с истекшим газом; открытая система выбрасывает CO 2 в атмосферу, тогда как закрытая система пытается удержать CO 2 и управлять им локально. Под резервуаром в данном контексте понимается гибкий резиновый мешок, используемый анестезиологами; мешок существует потому, что скорость потока вдоха, создаваемая основным контуром наркозного аппарата, всегда будет ниже, чем скорость потока, необходимая даже для спокойно дышащего пациента (10-20 л / мин).

    Таким образом:

    • Открытая система: без резервуара и без обратного дыхания
    • Полуоткрытая система : с резервуаром, но без обратного дыхания
    • Полузакрытая система: с резервуаром и частичным обратным дыханием
    • Закрытая система: имеет резервуар и полное обратное дыхание.

    Функционально классификацию можно улучшить, добавив некоторый элемент, который описывает, как CO 2 обрабатывается в системе. Таблица здесь взята из Макинтайра (1986). В этой системе «контуры вымывания» позволяют выпускать выдыхаемый CO 2 в атмосферу, а контуры «абсорбции» включают в себя какой-то механизм абсорбции. Согласно любому из этих определений, контур вентилятора ICU является «открытым» контуром, потому что резервуара нет (достаточно давления в стене или турбине), а CO2 выбрасывается прямо в воздух помещения.

    К сожалению, номенклатура схем анестезии кишит бессмысленными одноименными обозначениями, которые используются в основном во время экзаменов, чтобы сбить с толку кандидатов.К сожалению, необходимость в однозначной описательной системе именования принесена в жертву традиции. Этот фольклор анестезии имеет глубокие корни, уходящие корнями в древнюю эпоху, когда слово «анестезия» начиналось с буквы «», и поэтому искоренить его было довольно сложно. Седовласые старейшины возвращаются к испытаниям собственного образования младшего персонала, полагая, что они делятся с ними чем-то запутанным и действительно трудным, очевидно не подозревая, что большая часть сложности создана руками человека. Преднамеренные попытки создать лучшую классификацию были сорваны массовым распространением немного разных систем, которые имеют достаточно функциональных различий, чтобы их можно было запатентовать отдельно и, следовательно, носить имена разных авторов.Короче, бардак.

    В соответствии с формой, автор этих заметок вместо того, чтобы пытаться разработать разумный набор категорий для классификации или систематизации этой информации, вместо этого предлагает обсуждать дыхание в совершенно неорганизованном порядке. Они расплывчато упорядочены от самых простых и старых систем к более сложным и новейшим. К сожалению, это оставляет классификацию Mapleson в полном алфавитном беспорядке (первая из обсуждаемых схем — Mapleson E). Это, конечно, прекрасно, поскольку в исходной статье Мейплсона нет ничего, что позволяло бы предположить, что упорядочение от A до E соответствовало каким-либо внутренним правилам.

    Тройник Ayre

    Впервые описанная Т. Филипом Эйром (правильно, Т. П. Эйром) в 1937 году, тройник представляет собой довольно скромную вещь. Он буквально имеет Т-образную форму и был описан первоначальным автором следующим образом:

    «… тройник (рис. 1) состоит из трубки из легкого металла диаметром 1 см, в которую закись азота оксид — кислород с добавлением минимального количества эфира« впрыскивается »через небольшую впускную трубку под прямым углом. к основной конечности.Один конец тройника подсоединяется к эндотрахеальной трубке, а другой конец остается открытым для воздуха: отрезок резиновой трубки, прикрепленный к открытому концу, представляет собой небольшой резервуар для анестезирующих газов, большая часть которых в противном случае могла бы выйти. в наружный воздух ».

    Описание взято из несколько более старой статьи Ayre (1956), в которой этот метод обсуждается довольно подробно. Короче говоря, эта штука представляет собой жесткий Т-образный соединитель с присоединенными трубками переменной длины, которые представляют собой либо резервуар для свежего газа, либо бесполезный объем мертвого пространства, в зависимости от того, какой поток свежего газа есть. Далее автор описал точные размеры, которые были очень тщательно продуманы. Например, по словам Эйра, резиновая трубка для взрослых должна иметь внутренний диаметр 12,5 мм для подачи 3 мл на каждый дюйм длины.

    Примечательные особенности этой схемы и ее функции:

    • При отключенном потоке свежего газа этот контур позволяет самопроизвольно дышать воздухом в помещении. Выдыхаемый воздух остается в трубке, то есть трубка резервуара образует продолжение анатомического мертвого пространства.Чтобы уменьшить количество возвратного дыхания CO2, Эйр рекомендовал ограничить объем трубопровода резервуара до не более 1/3 дыхательного объема. Для резиновой трубки с пропускной способностью 3 мл / дюйм этому критерию будет соответствовать 138 см трубки.
    • При достаточном потоке свежего газа трубка должна быть полностью промыта свежим газом, удаляя как выдыхаемый СО2, так и воздух из мертвого пространства. Позволяя скопиться небольшому количеству газа, трубка позволила сформировать резервуар для вдоха. При достаточном потоке свежего газа контур будет полностью лишен вдыхаемого воздуха, а дыхательный объем будет состоять только из свежего газа (то есть не будет разбавления воздухом помещения). Эйр писал, что для этого достаточно потока свежего газа, примерно в 1,5–2,5 раза превышающего минутный объем.
    • Оказывая некоторое сопротивление потоку газа из контура, трубопровод резервуара также оказывал небольшое влияние на ПДКВ.

    Существует также версия тройника Эйра без трубки резервуара.Путем окклюзии открытого конца анестезиолог мог вентилировать пациента (т.е. газ прямо из баллона с азотом и кислородом направлялся в легкие). Таким образом, Айер мог вентилировать своих пациентов. Положительное давление, создаваемое этой практикой, значительно уменьшало степень послеоперационного ателектаза. Можно представить, как этим методом можно нанести большой вред, например. если трубка случайно перегибается и создает безумно высокое внутригрудное давление.

    Система тройников используется и сегодня. Он, безусловно, бесполезен для автоматической механической вентиляции (вентилятор тратит энергию на продувку газа через открытую трубку). Однако в педиатрии, для кратковременной анестезии и в условиях ограниченных ресурсов его невозможно превзойти по простоте и надежности.

    Mapleson E (модификация тройника Ayre)

    Зоркий стажер отделения интенсивной терапии сразу поймет, что контур Mapleson E по существу является той же схемой, что и оригинальный тройник Ayre.Единственная реальная разница в том, что длина трубки увеличена на больше, чем на дыхательного объема пациента.


    Смысл этой длинной трубки — ожидание того, что после выдоха поток свежего газа вытолкнет выдыхаемый газ по трубке достаточно далеко, чтобы пациент — в следующий раз, когда он сделает вдох — не будет повторно вдыхать выдыхаемый газ. , ни вдыхать атмосферный воздух. Это работает до тех пор, пока скорость потока свежего газа во время паузы выдоха, по крайней мере, равна дыхательному объему. Для стереотипного дыхания пациента со скоростью 12 вдохов в минуту с дыхательными объемами 500 мл и соотношением I: E 1: 2 пауза на выдохе может составлять 2 секунды, что означает, что скорость потока свежего газа должна быть не менее 15 Л / мин, чтобы этот контур работал должным образом, т.е. в 2,5 раза превышал минутный объем.

    Преимущества и недостатки данной схемы:

    Преимущества:

    • Минимальное мертвое пространство (при достаточно высоком расходе)
    • Нет клапанов: следовательно, нет сопротивления потоку воздуха и нет точек возможного механического отказа
    • Подходит для детей

    Недостатки:

    • Отсутствие клапанов означает отсутствие ПДКВ.Положительное давление может быть применено путем перекрытия трубки со всеми возможными осложнениями.
    • Расточительно (требуется высокий расход газа), и очистка невозможна. По сути, вы продуваете анестезирующий газ по всей комнате.

    Mapleson F (также известная как модификация Jackson Rees)

    В ответ на некоторые из своих недостатков схема Mapleson E была изменена Гордоном Джексоном Рисом в дважды одноименный Mapleson F или Jackson Rees (или Jackson-Rees, поскольку второе имя автора иногда неправильно переносится через дефис вместе с его фамилией).Он назвал эту штуку в его честь и приписывают ее создание исключительно из-за нескольких строк в его статье 1950 года об анестезии для новорожденных:

    «Искусственная вентиляция может осуществляться путем присоединения двустороннего мешка (типа B.L.B.) к вытяжной трубе, открытый конец которой снабжен вулканитовым краном. Этот кран можно отрегулировать так, чтобы периодически возникающее давление, прикладываемое к мешку, вытесняло количество газа, необходимое для поддержания равновесия в системе ».

    Это модернизированная версия Mapleson E, и вообще «последнее слово» в T-образных элементах всех видов. Когда кто-то запрашивает тройник, вместо этого можно получить систему Джексона Риса, которая, вероятно, немного похожа на изображенный продукт от Armstrong Medical.

    Эта вещь снабжена гибкой сумкой по двум причинам:

    • Есть возможность перекрыть хвост, тем самым направив поток газа в легкие пациента
    • Можно (в некоторых моделях) надеть клапан PEEP на конец мешка, тем самым создавая PEEP (то есть превратив известную бесклапанную систему в клапанную, если это так).
    • Эластичность мешка снижает нагрузку на легкие, снижая риск баротравмы
    • По мере того, как мешок надувается, можно «мешать» дыхание пациенту.

    Есть и недостатки:

    • Вам по-прежнему требуется высокий поток свежего газа. Чтобы избежать повторного дыхания, длина трубки между тройником и мешком должна быть больше дыхательного объема и должна быть полностью продумана свежим газом.
    • Очистка по-прежнему невозможна; комната по-прежнему наполняется галогенированным парниковым газом, который вы используете.
    • Акт неполной закупорки «соска» при одновременном сжатии мешка — это что-то вроде искусства, особенно когда предполагается, что это делается одной рукой (другая рука используется для работы с анестезирующей маской). Возникает вопрос: неужели создание положительного давления в этом контуре можно было бы передать на аутсорсинг какой-нибудь тупой вентиляции? Таким образом, анестезиолог мог сосредоточиться на более важных вещах.Этот последний пункт предлагает хороший переход к обсуждению схемы Mapleson D.

    Схема Mapleson D

    Во многом это похоже на эволюцию системы Джексона Риса. Вместо частично закрытого резинового хвоста мешка положительное давление в контуре поддерживается клапаном выдоха.

    Схема работает аналогично схеме Джексона Риса:

    • Когда пациент вдыхает, вдыхаемый газ исходит из длины трубки, а также из потока свежего газа.
    • По истечении срока пациент наполняет часть трубки выдыханным газом.
    • Поток свежего газа толкает этот выдыхаемый газ вверх по трубке и в мешок, надувая эластичный мешок
    • Когда мешок расширяется в достаточной степени, давление в контуре поднимается достаточно высоко, чтобы открыть клапан выдоха
    • Клапан выдоха затем выпускает газ, который — при условии, что пауза выдоха не слишком продолжительна — будет в основном выдыхаемым газом.

    Следовательно, клапан периодически (или, возможно, постоянно) выпускает газ из контура в атмосферу, что не идеально с точки зрения продувки и окружающей среды.Однако клапан можно настроить таким образом, чтобы газ мог выходить в какую-то систему продувки.

    Опять же, поскольку свежий газ необходим для выталкивания выдыхаемого газа, скорость потока свежего газа в конечном итоге должна быть в 2-3 раза больше минутного объема. Кроме того, когда вы сжимаете мешок, вы увеличиваете давление в контуре, и, таким образом, часть газа, который вы выталкиваете из мешка, в конечном итоге выходит из клапана.

    По ряду практических причин схема Mapleson D была модифицирована Дж.A Bain и W.E Spoerel в 1972 году для создания «более оптимизированной системы».

    Водяной контур

    Какие проблемы были у Bain и Spoerel с цепью Mapleson D? Ну, они жаловались, что повсюду валяется слишком много тяжелых труб. Модификация Bain помещает трубку в трубку, чтобы минимизировать количество трубок и соединений. Свежий газовый поток подается через тонкую (6 мм) трубку, которая открывается рядом с дыхательными путями пациента.

    Функции этой системы практически идентичны функциям системы Mapleson D.

    • Во время вдоха пациент вдыхает содержимое обеих трубок, которое должно содержать в основном свежий газ
    • Во время выдоха пациент наполняет внешнюю трубку выдыхаемым газом
    • Во время паузы на выдохе поток свежего газа проталкивает выдыхаемый газ вверх по трубке
    • Если поток свежего газа достаточно высок, газ в трубке следующего дыхательного объема будет полностью состоять из свежего газа (то есть так же, как и Mapleson D, для работы этой штуке требуется примерно в 2-3 раза больше минутного объема потока свежего газа. правильно, хотя в некоторых учебниках сообщается, что не обязательно полностью исключать обратное дыхание и при потоках свежего газа около 1.5-2 кратное повторное дыхание минутного объема находится на приемлемом низком уровне)

    Mapleson A, иначе известная как система Magill

    Эта схема, по сути, является разворотом системы Mapleson D. Положение клапана и подачи газа меняется на обратное. Поток свежего газа поступает в длинную трубку на конце машины, а клапан выдоха устанавливается на конце пациента.

    Система имеет односторонний клапан, который закрывается, когда пациент производит какое-либо спонтанное вдоховое усилие.Таким образом:

    • Подача свежего газа через машинный конец трубки; свежий газ течет от источника к пациенту
    • Пациент при вдохе может вдохнуть только свежий газ из трубки
    • Если трубка достаточно длинная, пациент должен получать только свежий газ. Обычно в этих контурах используется около 1,6 м труб.
    • При выдохе выдыхаемый газ течет по трубке резервуара до тех пор, пока мешок не заполнится и давление не откроет клапан выдоха.На этом этапе выдыхаемый газ пациента сбрасывается в атмосферу через клапан выдоха.
    • Затем во время паузы на выдохе поток свежего газа выталкивает больше выдыхаемого газа из клапана выдоха, сводя к минимуму повторное дыхание.

    Эта система имеет ряд существенных экономических преимуществ по сравнению с ранее обсужденными системами. Поскольку нет необходимости в потоке свежего газа для выталкивания выдыхаемого газа из контура или поддержания дыхательного объема, поток свежего газа может быть равен минутному объему.Фактически, поток газа может быть уменьшен еще больше из-за выдыхаемого газа, часть которого является содержимым анатомического мертвого пространства и поэтому неотличима от свежего газа (т. Е. Поскольку газообмен не происходил, в нем нет CO 2 ). Содержимое анатомического мертвого пространства выдыхается первым и продвигается по трубке резервуара. Часть выдыхаемого газа, которая в конечном итоге выбрасывается, является последней позицией, только в самом конце выдоха, когда давление повышается достаточно, чтобы открыть клапан выдоха.Таким образом, в схеме Mapleson A первые 150 мл каждого последующего вдоха являются анатомическим содержимым мертвого пространства от предыдущего вдоха. Это увеличивает эффективность системы, так что нужно подавать только около 0,7 от общего минутного объема в потоке свежего газа, и повторного дыхания по-прежнему не будет.

    Для J.A. Lack (1976), основным недостатком этой системы было то, что клапан выдоха располагался очень близко к пациенту, был недоступен во время многих операций и постоянно выбрасывал выдыхаемые анестезирующие газы в окружающую среду театра.Модификация автора, направленная на решение этих проблем, — это дыхательный контур отсутствия.

    Отсутствие схемы: коаксиальная модификация системы Mapleson A

    Контур Lack — это коаксиальная модификация, в которой клапан выдоха размещается на машинном конце системы. Трубка должна быть несколько увеличена по сравнению с коаксиальной трубкой 6 мм контура Бейна, потому что поток выдыхаемого газа является пассивным, а слишком узкая трубка будет обеспечивать недопустимо высокий уровень сопротивления потоку выдоха.Таким образом, коаксиальная трубка Лака должна была иметь диаметр 30 мм, чтобы в ней можно было разместить более широкую 14-миллиметровую трубку для выдыхательного конца. Основным достоинством этой системы была возможность размещать устройство клапана выдоха и оборудование для очистки от пациента так, чтобы его вес не давил на дыхательные пути.

    Схема Lack разделяет преимущества и недостатки схемы Magill / Mapleson A. Оба они обеспечивают высокий уровень эффективности для пациентов со спонтанным дыханием, требуя скорости потока около 1.0-0,7 минутного объема и с минимальным повторным дыханием (объем мертвого пространства контура, указанный в статье Лака, составлял 4 мл). Однако контуры Магилла и Лака неэффективны, когда требуется вентиляция с положительным давлением. Кроме того, есть еще один недостаток. Представьте, что трубка выдоха разорвется или отсоединится. 30-миллиметровая трубка по всей длине становится мертвым пространством, заполненным возвратным газом. Чтобы предотвратить такой результат, необходимо отказаться от уникальной коаксиальной конструкции системы.

    Параллельное отсутствие

    Вынимая внутреннюю трубку выдоха и помещая ее параллельно трубке вдоха, можно избежать возможности того, что все это заполнится выдыхаемым газом. Газовый поток теперь является однонаправленным, предотвращая повторное дыхание. Трубка может быть разумного диаметра. И клапана возле лица нет. Это самая простая форма контура вентилятора интенсивной терапии. Это было описано Ooi et al (1993).

    Система Mapleson B

    Нет удобного способа плавно перейти от обсуждения относительно популярных схем Magill / Lack к разговору о Mapleson B, неэффективной системе, которая вышла из употребления.

    Во время работы этой цепи:

    • Поток свежего газа заполняет НКТ коллектора
    • Пациент вдыхает газовую смесь из трубки и мешка
    • По истечении срока смесь свежего и выдыхаемого газа в насосно-компрессорных трубах.
    • Во время паузы на выдохе непрерывный поток свежего газа обеспечивает достаточный объем эластичного мешка, чтобы давление внутри контура повышалось и клапан выдоха открывался.
    • Отвод смеси свежего и выдыхаемого газа через клапан выдоха
    • Когда пациент делает следующий вдох, это газовая смесь, состоящая как из свежего, так и из выдыхаемого газа

    Следовательно, «свежесть» газовой смеси непосредственно перед следующим вдохом зависит от потока свежего газа и всегда будет содержать некоторую примесь CO 2 .Тот факт, что требуются большие потоки свежего газа, часть которого расходуется впустую, является серьезным недостатком. Кроме того, как клапан выдоха, так и трубка свежего газа прикрепляются близко к лицу пациента, таща за эндотрахеальную трубку. В сочетании с этими недостатками неизбежное повторное дыхание CO 2 делает эту схему полностью проигравшей.

    Чтобы преодолеть ограничение на обратное дыхание, одно из решений — гарантировать, что выдыхаемому газу некуда идти. Если резервуар выдоха минимален (т.е.е. равный примерно 1 дыхательному объему), то свежий газ даже при слабом потоке должен быть способен вымывать большую часть выдыхаемого газа, обогащенного CO 2 , так что дыхание состоит в основном из свежего газа. Эта теория лежит в основе схемы Mapleson C.

    Схема Mapleson C

    Да, это по сути сильно сокращенная система Mapleson B. Из-за того, что объем резервуара меньше, смешивание выдыхаемого газа и свежего газа более эффективно

    Однако в этом нет большого преимущества.Если пауза на выдохе составляет 2 секунды, поток газа все равно должен обеспечить за это время примерно 1 дыхательный объем, чтобы разбавить выдыхаемый газ. Неизбежный выпуск газов из клапана делает его не менее эффективным, чем контур Mapleson B. Его единственным преимуществом является то, что он легкий и компактный, что делает его жизнеспособной альтернативой самонадувающемуся мешку для реанимации.

    Замкнутый круговой контур

    Обсуждение этих устаревших устаревших дыхательных систем подводит нас к моменту, когда мы можем рассмотреть замкнутый дыхательный контур современного наркозного аппарата. Хотя это звучит как нечто относительно недавнее, на самом деле Брайан Меч впервые описал систему в 1930 году, и поэтому по всем правилам эту штуку следует называть схемой Мечей.

    Технически эту вещь можно описать как закрытую дыхательную систему, только если скорость потока свободного газа точно такая же, как и поглощение газа пациентом, но в действительности поток свежего газа немного выше. Во-первых, необходимость накачать мешок или сильфон требует дополнительного газа.

    Главное достоинство схемы — экономия газа. Неиспользованный анестезирующий газ и неметаболизированный кислород будут продолжать циркулировать до тех пор, пока они не будут использованы или метаболизированы. CO2, выдыхаемый пациентом, не возвращается, потому что канистра с натронной известью в абсорбере CO2 постоянно удаляет его из выдыхаемого газа. Система тратит впустую газ только тогда, когда он выпускается через клапан APL или откидной клапан давления выдоха вентилятора, то есть когда давление в дыхательных путях достигает неприемлемого максимума.

    Другие преимущества включают:

    • Снижение загрязнения операционной
    • Сохранение тепла и влаги
    • Пониженный риск вдыхания натронной извести (баллон находится далеко от дыхательных путей)
    • Минимальное мертвое пространство (на самом деле это просто Y-образный переходник на соединении с эндотрахеальной трубкой)

    Схема вентилятора — обзор

    Легочные эффекты

    Легкие не вентилируются во время CPB и обычно полностью разрушаются намеренно с отключенным контуром вентилятора, особенно у маленьких детей.Это приводит к значительному ателектазу, и функция легких может быть улучшена продолжением вентиляции даже при шунтировании. 249 Легкие также, по крайней мере, частично ишемизированы во время периода обхода, что приводит к снижению продукции и снижению альвеолярных уровней сурфактанта после CPB. 250 Кроме того, реперфузионное повреждение (отек легких или кровотечение после внезапного увеличения легочного кровотока) также может возникать после создания шунта системной легочной артерии или унифокализации легочной артерии. Медиаторы воспаления, высвобождаемые в результате обходного пути, также предрасполагают к повышению тонуса и сопротивления гладких мышц и могут привести к бронхоспазму. 251

    Помимо комплемента, эндотоксины и некоторые цитокины также могут активировать нейтрофилы и привлекать их к участкам воспаления. 252 В исследованиях на животных эндотоксин-индуцированное повреждение легких может привести к быстрому (в течение 45 минут) накоплению нейтрофилов в капиллярах легких. Активация нейтрофилов с усилением активности молекул адгезии, адгезией нейтрофилов к эндотелию сосудов легких и повреждением эндотелия через протеазы, по-видимому, является основным этапом основного патофизиологического механизма (рис.19,6). Макрофаги играют важную роль в развитии острого воспалительного поражения легких за счет секреции цитокинов, цитотоксических метаболитов и хемоаттрактантов для лейкоцитов. На клиническом уровне острый респираторный дистресс-синдром (ОРДС) часто является лишь частью полиорганной недостаточности, и повреждение легких следует рассматривать как часть более общего состояния системного воспаления. Сообщаемая распространенность ОРДС после КПБ у взрослых составляет от 0,5% до 1,7%; заболеваемость у детей неизвестна.Интересно, что общая гипотермия при 28 ° C не предотвращала потерю АТФ и накопление лактата в легких. 253 Другие методы, направленные на защиту легких во время CPB, такие как непрерывная перфузия легких, пневмоплегия и вентиляция с помощью ингаляции оксида азота при реперфузии легких, предотвращают более серьезное ухудшение гемодинамики и сохраняют реактивность легочной сосудистой сети, но не предотвращают легочную дисфункцию .

    Тяжесть легочной дисфункции после CPB может быть измерена по изменениям альвеолярно-артериального градиента оксигенации, внутрилегочного шунта, степени отека легких, податливости легких и ЛСС.Лечение легочного ателектаза включает осторожную реинфляцию легких при отлучении от обходного анастомоза (путем выполнения нескольких вдохов жизненной емкости), мягкое, но тщательное отсасывание трахеальной трубки и профилактическое использование ингаляционных бронходилататоров перед отделением от КПБ. Используя эти меры, было показано, что легочная функция немедленно улучшается у большинства детей с большими шунтами слева направо, при этом продолжительность CPB, по-видимому, мало влияет на легочные исходы. 254 Таким образом, КПБ сам по себе мало влияет на функцию легких у большинства детей.Однако есть еще один ребенок, который иногда страдает классическим ОРДС «насосного легкого», вызванным факторами, отмеченными ранее. Лечение является поддерживающим, как и для людей с ОРДС.

    CDC останавливает частые изменения в дыхательном контуре вентилятора | 2003-04-01

    CDC останавливает частые изменения в дыхательном контуре вентилятора

    Руководствуясь рекомендациями, которые должны сэкономить миллионы долларов для национальных больниц, Центры по контролю и профилактике заболеваний (CDC) призывают к прекращению плановых изменений дыхательных контуров вентиляторов.Этот шаг включен в проект новых рекомендаций по профилактике внутрибольничной пневмонии, одной из самых смертоносных и наиболее частых внутрибольничных инфекций.

    Частые регулярные изменения контура были изначально предназначены для защиты пациентов от всасывания конденсата, который собирается в вентиляционной трубке, в легкие. Постепенно развивающаяся наука в настоящее время установила противоположное мнение: частое обращение с вентиляционными трубками и их замена может фактически подвергнуть пациентов большему риску воздействия бактериальных патогенов, которые приводят к вентилируемой пневмонии (ВАП).Таким образом, CDC отказался от рекомендации 1996 года менять дыхательные контуры «не чаще, чем через 48 часов». Новая рекомендация: «не меняйте в плановом порядке, исходя из продолжительности использования, контур вентилятора (т. Е. Трубку вентилятора и клапан выдоха, а также присоединенный увлажнитель), который используется на отдельном пациенте. Вместо этого следует менять контур, когда он явно загрязнен или имеет механические неисправности ». 1

    Прогнозируемая значительная экономия

    «Если это будет реализовано в большинстве больниц, это буквально сэкономит сотни тысяч долларов, если не миллионы долларов», — говорит Роберт Гарсия, MT, CIC, помощник директора по инфекционному контролю в больнице и медицинском центре Брукдейлского университета в Бруклине. , Нью-Йорк.«Благодаря достижениям в области аппаратов ИВЛ нам не нужно делать много вещей, которые мы делали раньше — изменение этих схем и все такое. Чем больше вы манипулируете устройствами, тем больше риск того, что человек чтобы что-то аспирировать «.

    Уже продлив время замены с двух до семи дней, Гарсия готов принять новую рекомендованную политику и просто оставить цепи на месте. «Я на 100% уверен, что мы пойдем по этому пути», — говорит он.

    Другим ключевым изменением в руководстве для вентилятора является аналогичная рекомендация в отношении проточных отсасывающих катетеров, используемых с отсасыванием в закрытых системах.В проекте CDC теперь говорится, что клиницисты меняют проточный аспирационный катетер только тогда, когда он выходит из строя или становится заметно загрязненным. «Это серьезное изменение в рекомендациях», — говорит Гарсия. «В последнем руководстве они даже не затронули вопрос о том, когда менять устройства закрытого всасывания».

    Некоторые производители рекомендуют заменять проточный аспирационный катетер каждые 24 часа, но мало доказательств, подтверждающих необходимость такой практики, добавляет он. «Эти вещи стоят около 10 долларов в день», — говорит Гарсия.«Менять его каждый божий день — подумайте о пациенте, который в среднем проводит семь дней [на аппарате ИВЛ]. Теперь я меняю его только тогда, когда он явно загрязнен или у нас есть механический сбой. Это серьезное сокращение затрат. Я имею в виду, что я запускайте 60-65 вентилей в любой день ».

    Взвешивание доказательств

    Делая рекомендации по новым схемам ИВЛ, CDC цитировал исследования, демонстрирующие безопасность и экономическую эффективность увеличения интервалов замены. В одном исследовании исследователи не обнаружили увеличения частоты ВАП и экономии более 110 000 долларов в год на материалах и зарплате персонала, когда дыхательные контуры менялись каждые семь дней, а не каждые 48 часов. 2 Подобные исследования показали, что, когда цепи не меняются на время использования пациентом, риск развития пневмонии у пациента [восемь (29%) из 28] очень похож на риск, когда цепи меняются каждые 48 часов [11 (31%) из 35]. 3 Наконец, недавнее исследование показало, что пациенты, чьи дыхательные контуры оставались неизменными на неопределенное время (если не было обнаружено сильного загрязнения) на время искусственной вентиляции легких, не имели более высокого риска развития пневмонии по сравнению с теми, чьи дыхательные контуры менялись регулярно. каждые семь дней. 4

    «Эти результаты показывают, что предыдущая рекомендация CDC по регулярному изменению контуров вентилятора в зависимости от продолжительности использования должна быть изменена на ту, которая основана на визуальном и / или известном загрязнении контура», — говорится в проекте руководящих принципов. «Ожидается, что это изменение в рекомендации приведет к значительной экономии на использовании устройств и времени персонала в медицинских учреждениях США».

    Естественно, уровень экономии будет зависеть от текущей практики в отдельных больницах, многие из которых уже сократили частоту замены трубок по мере появления новых данных о безопасности пациентов.

    «Определенно существует экономия средств, если не менять схемы», — говорит Майкл Байет, бакалавр наук, RRT, технический специалист отделения респираторной помощи Медицинского центра Университета Аризоны в Тусоне. «На Востоке есть несколько больниц, которые меняют на одну неделю и так далее. Мы были на двух неделях в течение долгого времени, — говорит он. «Изначально мы перешли на одну неделю, а затем увеличили ее, потому что мы вообще не наблюдали роста показателей заражения. Наши VAP фактически снизились.»Действительно, во время многогранных усилий по снижению VAP еще один ICP изучил политику ее больницы по замене услуг.

    Важным открытием стало то, что схема вентилятора, как полагали, состояла из трех компонентов, при этом трубки менялись каждые семь дней, а теплообменник и всасывающий катетер менялись ежедневно (хотя и не обязательно в одно и то же время), — объясняет Маргарет Бертран. , RN, BSN, NMCC, ICP в Медицинском центре по делам ветеранов в Лексингтоне, штат Кентукки. При старой политике показатель ВАП вырос до 41 инфекции на 1000 пациенто-дней.

    A Нарушение системы

    «Я провела ненавязчивое наблюдение, наблюдала за людьми, и системы часто ломались», — говорит она. «У вас должны были бы быть медсестры, которые разорвали бы систему на всасывание, а затем через 15 или 20 минут вызвали бы дыхательные пути и снова сломали бы систему, чтобы провести лечение или заменить HME».

    В результате политика была изменена. Три компонента контура вентилятора управляются как единый замкнутый блок, который заменяется только в случае явного загрязнения или механической неисправности.Такое загрязнение обычно бывает кровью или рвотой, поэтому необходимость замены очевидна, говорит Бертран. «Только респираторные терапевты могут заменять трубку вентилятора. Они устанавливают ее изначально и проверяют каждые четыре часа. Медсестры больше не ломают систему, чтобы заменить отсасывающие катетеры. В экстренных случаях, конечно, они [возьмут меры]. Мы все еще видим хорошие результаты. В первом и втором квартале 2002 года у нас была только одна пневмония [инфекция] ».

    Другие меры, в том числе обучение персонала и акцент на мытье рук без воды, также способствовали снижению показателей.Предвидя национальную рекомендацию CDC, Бертран не сомневался, что такая политика — это волна будущего. «Примерно в середине 1970-х была такая же проблема с инфекциями мочевыводящих путей, а затем они перешли в закрытую систему для Фоли», — говорит она. «Это действительно помогло. Я думаю, что это то же самое — постоянное нарушение работы системы и возня с ней по существу колонизируют трубки и подвергают пациента воздействию любых бактерий [рабочих], которые есть на его руках».

    Глядя только на оборудование, Бертран оценивает, что новая политика позволяет сэкономить ее больнице 16 000 долларов в год.Другая экономия, которую можно рассчитать, — это время персонала и — если количество ВАП снижается — профилактика внутрибольничной пневмонии. Согласно одному исследованию, инфекции ВАП продлевают госпитализацию и увеличивают расходы в среднем на 17 677 долларов на пациента. 5 «Поскольку мы со временем так резко снизили нашу вентиляционную пневмонию, мы, конечно, экономим пациенты в день лечения», — говорит она. «Для наших пациентов мы добавляли от 10 до 20 дней [на каждую инфекцию], большая часть из которых проводилась в отделении интенсивной терапии. Так что это действительно дорого.»

    Список литературы

    1. Центры по контролю и профилактике заболеваний. Консультативный комитет по практике инфекционного контроля в здравоохранении. Проект руководства по профилактике пневмонии, связанной со здравоохранением. Атланта; 2002.

    2. Hess D, et al. Еженедельная смена контура вентилятора: стратегия снижения затрат без снижения заболеваемости пневмонией. Анестезиология . 1995; 82: 903-911.

    3. Dreyfuss D, et al. Проспективное исследование внутрибольничной пневмонии и колонизации пациентов и контуров во время ИВЛ с заменой контуров каждые 48 часов по сравнению с отсутствием изменений. Am Rev Respir Dis . 1991; 143: 738-743.

    4. Kollef MH, et al. Механическая вентиляция с 7-дневной сменой контура или без нее. Энн Интерн Мед. . 1995; 123: 168-174.

    5. Stone PW, et al. Систематический аудит экономических данных, связывающих нозокомиальные инфекции и меры инфекционного контроля: 1990-2000 гг. Am J Infect Control . 2002; 30: 145-152.

    Объяснение аппаратов ИВЛ для COVID-19

    На прошлой неделе я сотрудничал с Dr.Сара Лоу рассказывает о вентиляторах в серии анимаций. Сара — ординатор-анестезиолог в Массачусетской больнице общего профиля и лидер CoVent-19 — одной из многих попыток решить проблему нехватки вентиляторов во время вспышки Covid-19. Организацией CoVent-19 управляет команда из тринадцати врачей, включая Сару. Их цель — научить инженеров основам медицинской вентиляции в надежде, что новые вентиляционные решения можно будет разработать на основе существующего оборудования или перепрофилированных расходных материалов.

    Пожалуйста, посетите сайт CoVent-19 для получения дополнительной информации! Я также делюсь всеми этими графическими изображениями вентиляции в открытом доступе, поэтому вы можете использовать их как угодно. Но обратите внимание, что я только проиллюстрировал упрощенные схемы, которые нужны Саре (это не исчерпывающее объяснение вентиляторов).

    Воздух движется из наших легких в кровоток через крошечные наполненные воздухом мешочки, называемые альвеолами.

    Это очень простая версия вентилятора, в которой отработанный газ удаляется из системы без рециркуляции.

    Эта схема больше похожа на современный аппарат искусственной вентиляции легких. Фильтр CO2 перерабатывает воздух, чтобы уменьшить количество отходов. Выпускной клапан, управляемый вентилятором, сбрасывает давление, которое нарастает по мере того, как в закрытую систему подается все больше и больше свежего воздуха.

    Воздух движется из наших легких в кровоток через крошечные наполненные воздухом мешочки, называемые альвеолами.

    Это очень простая версия вентилятора, в которой отработанный газ удаляется из системы без рециркуляции.

    Эта схема больше похожа на современный аппарат искусственной вентиляции легких. Фильтр CO2 перерабатывает воздух, чтобы уменьшить количество отходов. Выпускной клапан, управляемый вентилятором, сбрасывает давление, которое нарастает по мере того, как в закрытую систему подается все больше и больше свежего воздуха.

    Вентиляционный контур | определение схемы вентилятора по Медицинскому словарю

    Аэрозольные устройства обычно размещаются в трех разных местах в контуре вентилятора: (1) прикрепляются к вентилируемой маске с отверстием для утечки, (2) расположены между отверстием для утечки и вентилятором в контуре NIV или (3) размещаются между отверстием для утечки по схеме и невентилируемой маске. В систематическом обзоре и метааналитическом исследовании о влиянии изменения контуров вентилятора на предотвращение связанной с вентилятором пневмонии был сделан вывод о том, что регулярное изменение контуров вентилятора не является необходимым, и изменение только при загрязнении или повреждении является адекватным22. В ОИТ не было разницы между сменой контура вентилятора каждые три дня или каждые семь дней с точки зрения риска связанной с вентилятором пневмонии.23 В этом исследовании соотношение медсестер, ответивших: «Я меняю контуры вентилятора и увлажняющие средства по крайней мере через семь дней после процедура при отсутствии видимого загрязнения »51.8% (Таблица-IV). [6] является одним из немногих идентифицированных, которые исследовали распространенность загрязнения небулайзеров и протоколов обеззараживания и хранения для небулайзеров, используемых в контуре вентилятора. В этом исследовании распыление в основном выполнялось с использованием небулайзеров Micro Mist, и более чем в половине этих небулайзеров (52%) наблюдался рост бактерий. Рисунок 1: Конфигурация контура вентилятора. Термогигрометр был вставлен между дистальным концом нагретого инспираторного контура и тройником.В Соединенном Королевстве многоразовые контуры ИВЛ также были определены как причина Б. Другой способ предотвращения ВАП — поддержание чистоты контура ИВЛ. ОИТ ставит перед учащимися многочисленные проблемы, включая физиологическую нестабильность пациентов, участие нескольких физиологических заболеваний. систем, необходимость тщательного мониторинга физиологических реакций на движение и другие физиотерапевтические вмешательства, а также количество и сложность инвазивных и неинвазивных устройств для мониторинга и интервенционных вмешательств (плевральная дренажная трубка, питательная трубка, отведения электрокардиограммы, трахеостомическая трубка с вентилятором, артериальная линия, так далее).Ни в одном из этих исследований не было выявлено повышенного риска ВАП при увеличении интервалов между сменой контуров вентилятора более чем на 2 дня (Han et al 2001; Lien et al 2001; Fink et al 1998; Kotilainen and Keroak 1997; Hess et al 1995). Пациенты могут эффективно дышать. через контур вентилятора, в котором используется эндотрахеальная трубка (ЭТ) и увлажненный кислород. Убедитесь, что контур вентилятора не поврежден, а эндотрахеальная трубка находится в правильном положении. * Смена контура вентилятора не чаще, чем каждые 48 часов, и В модульной системе клапан доступа к коннектору эндотрахеальной трубки (ЭТТ) полностью изолирует отсасывающий катетер от пациента, поддерживает проходимость дыхательных путей после каждого эпизода отсасывания и сводит к минимуму разрывы контуров вентилятора, поддерживая эффективную вентиляцию, снижая вероятность инфекции.

    Мертвое пространство в дыхательном контуре

    В ветеринарной практике существует много путаницы в отношении определения мертвого пространства в дыхательном контуре.

    Существует 2 типа мертвого пространства:

    1. Анатомическое мертвое пространство
    2. Механическое мертвое пространство

    С анатомическим мертвым пространством ничего нельзя поделать, так как это пациент. Однако механическое мертвое пространство должно быть сведено к минимуму.

    Что такое мертвое пространство

    Мертвое пространство в дыхательном контуре — это пространство, в котором вдох и выдох совпадают .Поскольку пациенты вдыхают и выходят из одной и той же трубки, они могут вдыхать нефильтрованный (содержащий CO 2 ) выдыхаемый газ.

    Есть четыре критических места, где вы можете найти мертвое пространство:

    1. Часть эндотрахеальной трубки, выходящая из трахеи (от рта до дыхательного контура)
    2. Колено на дыхательном контуре
    3. Любой соединитель между концом трубки и дыхательным контуром (например, адаптеры CO 2 , адаптеры сигнализации апноэ и т. д.)
    4. Y-образный переходник на конце Y-контура

    Y-образный контур пациента

    Трубки на Y-контуре не образуют мертвого пространства из-за обратных клапанов на абсорбере. Вдыхание пациента проходит через одну трубку, а выдох — через другую . Использование трубок меньшего диаметра не уменьшает мертвое пространство.

    Контур пациента для бэйна

    В дополнение к мертвому пространству, показанному на рисунке, если с трубкой Бэйна используется недостаточный поток, пациент будет повторно дышать CO 2 . Поток свежего газа должен быть больше дыхательного объема, которым дышит пациент. В противном случае произойдет накопление CO 2 , и разница между дыхательным объемом и потоком свежего газа будет по существу дополнительным мертвым пространством.

    Универсальный контур F для пациента

    Универсальный контур F приобрел популярность на ветеринарном рынке. Первоначально он был разработан как контур для одного пациента при анестезии человека. Его преимущества: лучшая рекуперация тепла и лучшее увлажнение газа. Его недостаток в том, что он легко может быть подключен к неправильному порту, поэтому теряет все свои преимущества . На некоторых моделях ингаляционная трубка не прикреплена к разъему, что может привести к увеличению мертвого пространства.

    Коаксиальный контур пациента

    Коаксиальная трубка , используемая в контурах повторного дыхания (не путать с трубками Бэйна), аналогична универсальной F, но без недостатков . К нему прикреплена ингаляционная трубка, и его нельзя подключить задним ходом.Он был разработан как усовершенствование Universal F.

    Ventilation and Breathing Products

    .

    1. Какие проблемы решают изделия для вентиляции и дыхания?

    • Распространение вирусов: Самым важным преимуществом фильтров для вентиляции и дыхания Pall является то, что они предназначены для предотвращения распространения потенциально патогенных микроорганизмов, включая вирусы. Двунаправленная гидрофобная среда обеспечивает эффективный барьер против переносимых по воздуху бактерий и вирусов, содержащих не менее 99.999% и КПД по жидкости 100%. Фильтры дыхательной системы Pall также действуют как тепло- и влагообменник, если они используются на стороне пациента.
    • Срок службы контура: Многоцелевые дыхательные контуры Pall рассчитаны на более длительный срок службы, чем другие аналогичные продукты, представленные на рынке. Увеличенный срок службы контура означает, что вы можете использовать один и тот же контур до 24 часов, если каждый пациент получит свежий Pall Ultipor®25.
    • Затраты : Дыхательные контуры Pall разработаны для эффективной работы и минимизации отходов, что способствует снижению затрат.
    • Гидравлическое сопротивление: Уникальная складчатая гидрофобная мембрана наших дыхательных фильтров обеспечивает низкое сопротивление потоку воздуха как в сухих, так и во влажных условиях.

    2. Оборудованы ли дыхательные фильтры Pall для предотвращения перекрестного заражения и защиты от коронавируса?

    Новая вспышка коронавируса, поразившая весь мир, — это переносимый по воздуху вирус под названием SARS-CoV-2. Во время эпидемии атипичной пневмонии 2002 года многие профессиональные организации и организации по контролю за инфекциями рекомендовали использовать гидрофобные фильтры дыхательной системы для предотвращения распространения инфекции (данные в файле).Фильтры системы дыхания Палла показали эффективность удержания> 99,999% при тестировании с вирусом гриппа h2N1 (диапазон размеров 80–120 нм), который по размеру аналогичен SARS-CoV-2 (120–160 нм).

    Обширные лабораторные испытания и несколько клинических исследований подтверждают высочайшие стандарты эффективности фильтров для дыхательной системы Pall в предотвращении перекрестного загрязнения (данные в файле). Хотя наши фильтры еще не проверены на соответствие новому коронавирусу, мы ожидаем, что они обеспечат высокий уровень удержания SARS-CoV-2 на выдохе вентилируемого пациента.

    3. Каковы преимущества использования многоцелевых контуров анестезии?

    С новым Pall Ultipor 25, используемым для каждого пациента, многоцелевые контуры Pall предлагают преимущество снижения затрат и повышения эффективности. Поскольку наши схемы анестезии могут использоваться для нескольких пациентов в течение 24 часов, это означает, что вы можете сэкономить на расходах, связанных с покупкой схем.

    Чем меньше количество используемых цепей, тем меньше денег на них тратится.Использование одной и той же цепи для нескольких пациентов также означает меньшее количество медицинских отходов. Еще одно ключевое преимущество этих схем состоит в том, что они помогают сократить время, необходимое для оборота операционной.

    4. Можно ли использовать фильтры Pall Ultipor® 25 и Ultipor® 100 как на стороне пациента, так и на стороне аппарата?

    Pall Ultipor® 25 и Ultipor 100® можно использовать только для применения на стороне пациента. Для машинного применения используйте Pall BB50T.

    5. Безопасно ли чистить и стерилизовать дыхательные фильтры Pall?

    Фильтры дыхательной системы Pall нельзя дезинфицировать жидкими чистящими растворами. Это может отрицательно повлиять на целостность и функциональность фильтрующего материала. Использование чистящих растворов также может привести к нежелательному увеличению сопротивления воздушному потоку фильтра, что сделает фильтр непригодным для последующего использования на пациенте. Не рекомендуется замачивать, ополаскивать, мыть или стерилизовать фильтры дыхательной системы Pall.

    6. Относятся ли фильтры дыхательного контура Pall к HEPA-классу?

    Фильтры

    дыхательного контура Pall не прошли испытания на соответствие техническим стандартам для фильтров класса HEPA (высокоэффективный поглотитель частиц), которые, как известно, задерживают частицы размером 0,3 мкм с минимальной эффективностью 99,97%. Однако дыхательные фильтры Pall проходят испытания в соответствии со стандартом ISO 23328-1: 2003, в соответствии с которым фильтры подвергаются воздействию частиц соли в том же диапазоне, что и фильтры класса HEPA, и степень проникновения регистрируется для измерения эффективности фильтра (типичные результаты испытаний в сухом / влажный): BB100: 99. 994% / 99,992%; BB50T: 99,984% / 99,9982%; BB25: 99,954% / 99,977%).

    Наши продукты прошли несколько лабораторных тестов на эффективность фильтрации воздуха с различными вирусами и бактериями, показав уровень эффективности более 99,999%.

    Известно, что продукты

    Pall удерживают вирус иммунодефицита человека (ВИЧ), гепатит С, золотистый стафилококк и другие вирусы и бактерии в жидкостных инфекциях со 100% эффективностью (данные в файле).

    7.Можно ли использовать распыление лекарств в сочетании с фильтрами Палла?

    Если установлены надлежащие аварийные сигналы давления вентилятора и приняты необходимые меры предосторожности для отслеживания внезапного повышения сопротивления фильтра, вы можете использовать распыление лекарств в сочетании с фильтрами системы дыхания Pall. Однако совместимость фильтра с небулайзером зависит от положения фильтра в дыхательной системе по отношению к положению небулайзера. Pall Ultipor 100 также можно использовать вместе с дозирующими ингаляторами.Срок службы изделия в этих условиях до 48 часов.

    Не рекомендуется использовать распыление лекарственного средства перед фильтром на стороне пациента (например, в области вдоха), поскольку аэрозоль с лекарственным средством удаляется фильтром и не достигает пациента.

    Важно отметить, что Pall Ultipor® 25 не показан для использования вместе с распылением лекарств.

    8. Какие типы фильтров дыхательной системы используются чаще всего?

    Существует два основных типа фильтров дыхательной системы.

    • Электростатические фильтры имеют приложенный к среде заряд, который притягивает аэрозольные частицы противоположного заряда и удерживает их на носителе.
    • Механические фильтры задерживают в фильтрующем материале частицы размером больше мелких пустот. Дыхательные фильтры Pall имеют гофрированные фильтрующие мембраны для увеличения площади поверхности и снижения сопротивления.

    9. Какие важные факторы следует учитывать при выборе фильтра дыхательной системы?

    • Был ли продукт одобрен для удержания бактерий и вирусов с высокой эффективностью с использованием соответствующих тест-организмов как для воздушного, так и для жидкостного путей заражения?
    • Фильтр должен соответствовать действующим стандартам, чтобы идеально подходить к машине, чтобы избежать риска отсоединения, неправильного подключения или засорения дыхательного контура.

    10. Где следует разместить фильтр дыхательной системы?

    Фильтр следует устанавливать перед любым повторно используемым компонентом. Лучшая стратегия защиты оборудования и пациентов от заражения — сохранить фильтры:

    • Между дыхательными путями пациента и дыхательным контуром
    • Между конечностью выдоха и аппаратом

    11. Какая гарантия качества предоставляется на фильтры системы дыхания Pall?

    Фильтры дыхательной системы Pall проходят индивидуальные испытания во время производства на:

    • Целостность фильтра — Обеспечивает качество корпуса фильтра и уплотнения
    • Эффективность фильтрации — Обеспечивает качество фильтрующей мембраны с помощью неразрушающего контроля.

    12. Как долго можно использовать один фильтр?

    И Ultipor® 100, и BB50T можно использовать в течение 24 часов.Если не проводить влажное распыление, срок службы Ultipor®100 может быть увеличен до 48 часов.

    13. Насколько эффективны фильтры системы дыхания Палла для удержания бактерий и вирусов?

    Фильтры для дыхательной системы

    Pall очень эффективны в задержании бактерий, вирусов и частиц. Их валидация включает

    • Переносимые по воздуху вирусы и бактерии , например вирус гриппа A (h2N1) и бактериофаг MS2, а также Mycobacterium tuberculosis и Brevundimonas diminuta, были протестированы с более чем 99. Эффективность фильтрации 999%.
    • Жидкостные вирусы и патогенные бактерии человека Гепатит С и вирус иммунодефицита человека были протестированы со 100% эффективностью.

    Исходя из физических свойств, фильтры системы дыхания Pall, как ожидается, будут действовать как высокоэффективный барьер против различных других подобных организмов.

    14. Можно ли продлить срок использования BB50T в экстренных случаях?

    Да.В случае возникновения чрезвычайной ситуации (например, SARS-CoV-2) FDA разрешило и разрешило использование фильтра BB50T в течение длительного периода 168 часов (7 дней) с его использованием в соответствии с инструкциями и рекомендациями, предоставленными Pall Corporation. Пожалуйста, обратитесь к этой заметке для конечных пользователей о расширенном использовании дыхательного фильтра BB50T во время COVID-19. FDA согласилось продавать фильтр Pall для расширенного использования в соответствии с политикой правоприменения во время пандемии

    .

    15.Какие меры безопасности следует предпринять в случае длительного использования BB50T?

    Существуют возможности возникновения рисков, когда фильтр используется сверх обычного срока службы, поскольку это снижает целостность фильтра. Тем не менее, эти риски уменьшаются с помощью сигналов тревоги вентилятора, соблюдения инструкций по мониторингу в больнице и тщательного соблюдения рекомендаций и процедур безопасности, установленных для длительного использования фильтра. В случае BB50T:

    • Используйте дополнительный тепло- и влагообменный (HME) фильтр (например, BB25 или Ultipor 100 на стороне пациента дыхательного контура.
    • Расположите фильтр BB50T, когда используется активное увлажнение, так, чтобы скопившаяся вода могла стекать со стороны фильтра, расположенной на стороне пациента.
    • Когда применяется распыление лекарств, оно должно находиться между теплообменным фильтром Pall Ultipor 100 и влагообменным фильтром (HME), расположенным на Y-образном соединении, и эндотрахеальной трубкой пациента.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    *
