Схемы подключения электродных котлов Галан | Руководства по котлам Галан | Настройки

Основные требования к системе отопления:


1. Система отопления – двухтрубная, закрытого типа (закрытый расширительный бак с мембраной, по объему -1/10L)

2. Котел монтируется строго вертикально, не выше уровня радиаторов

3. Соотношение диаметров обвязки:

— котельный блок -Ø32

— стояк — Ø 32 (1″/1/4)

— стояк для модульных систем (несколько котлов в пакете) – рассчитывается индивидуально, от количества   котлов в модуле.

— магистраль — Ø 25

— выводы на радиатор — Ø 20.

4. Первые 120 см трубной обвязки котла на подаче:

труба металл не оцинкованная (1″/1/4),  до перехода на пластик, без сужения диаметра выходного патрубка котла. Это увеличивает зону ионизации теплоносителя (рекомендуется).Монтаж – вертикально.

5. При подборе радиаторов строго соблюдать соотношение мощности котла и суммарной мощности секций радиаторов.

Суммарная мощность секций (панелей) радиаторов не должна превышать номинальную мощность котла.

6. При врезке котла в действующую систему, промывка ингибитором «Протектор» – обязательна. Солевые отложения (при предыдущей эксплуатации с обычной водой)  на элементах системы, не позволят правильно настроить плотность теплоносителя для электродного котла.

7. Система отопления с котлом электродного типа, в комплектации «Галан-BeeRT», заправляется только дистиллированной водой, с дальнейшим подбором плотности.

8. В случае пониженного напряжения в эл.сети (200v и ниже при включенном котле) необходимо применять нормализатор тока соответствующей мощности.

9. Клемма «0» котла обязательно заземляется.

10. Строго придерживаться указаний по монтажу (место расположения в помещении) выносного устройства климат-контроль. От этого зависит правильность и экономичность работы всей системы.

11.  Строго придерживаться рекомендации производителя по литражу системы — не более 12л/1кВт мощности (идеально 8-10л/1кВт)

12. Электродный котел может работать в системе «теплый пол», при условии выполнения рекомендации производителя по схеме монтажа.

13. Правильно подобранный циркуляционный насос обеспечит эффективное распределение теплоносителя по системе и правильный процесс ионизации в камере котла.

14. Наличие группы безопасности (манометр, подрывной клапан, клапан-обезвоздушиватель) в верхней точке системы – обязательно.

15. Корпус котла, места креплений датчиков, обвязка котельного узла, стояк – упаковываются в теплоизолятор типа «мирелон», или аналогичные.

16. Алюминиевые радиаторы некоторых производителей имеют  «грязный» сплав. Некоторые компоненты таких сплавов с течением времени растворяются и  изменяют удельное сопротивление воды, засоряют электроды котла.

В этом случае рекомендуется добавлять в раствор  специальную присадку «Поток», или использовать в системе отопления сепаратор шлама и воздуха.

17. Рекомендуем использовать при монтаже сепаратор воздуха и шлама (как вариант –«Spirovent Air&Dirt»). Этот элемент навесного оборудования позволяет исключить такие проблемы как:

  • — недогрев системы
  • — прожиг нагревающих элементов или электродов
  • — падение мощности котла (любого типа)
  • — увеличение энергопотребления
  • — сезонное техобслуживание системы отопления по очистке от шлама

18. Рекомендуемые радиаторы:

  • — биметаллические

  • — чугунные евро-стандарта (Чехословакия, Турция)

  • — алюминиевые (из первичного алюминия)

  • — допускается система «регистров», с условием соблюдения рекомендаций по литражу, в стандартной    комплектации (радиаторные вентиля, кран «маевского»)

19. ВНИМАНИЕ ! При зажиме гаек на клемах подсоединения кабеля к электродам котла, использовать только два ключа. Одним ключом удерживая контргайку, другим затягивать зажимную гайку. Внимательно следить за фиксацией электрода и не допускать его проворачивания в посадочной втулке. В случае проворачивания электрода, или перетяжке фиксирующей гайки, посадочная втулка лопается и электрод приходит в негодность. Данная проблема является нарушением правил монтажа и не подпадает под гарантийные обязательства.

Типовые схемы подключения электродных котлов

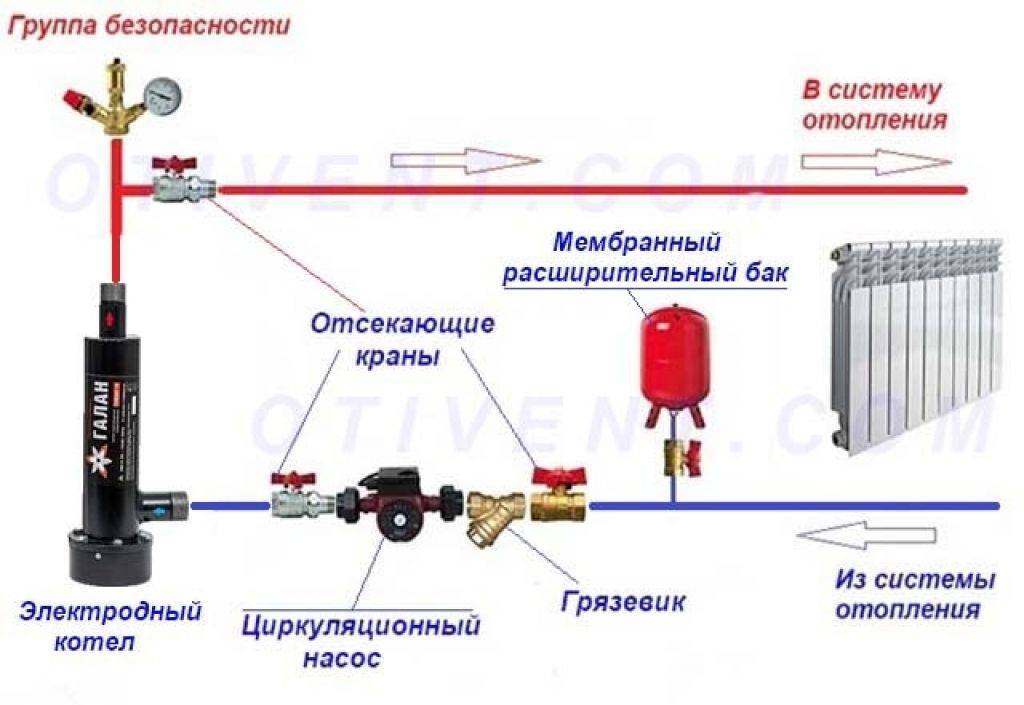

Схема стандартного подключения

  1. Электрокотел
  2. Шаровый вентиль
  3. Насос циркуляции
  4. Фильтр
  5. Спускной вентиль
  6. Расширительный бак
  7. Автоматика
  8. Группа безопасности

Схема параллельного подключения

  1. Электрокотел
  2. Шаровый вентиль
  3. Насос циркуляции
  4. Фильтр
  5. Спускной вентиль
  6. Расширительный бак
  7. Автоматика
  8. Группа безопасности
  9. Иной котел

Схема подключения — радиатор + подогрев пола

  1. Электрокотел
  2. Шаровый вентиль
  3. Насос циркуляции
  4. Фильтр
  5. Спускной вентиль
  6. Расширительный бак
  7. Автоматика
  8. Группа безопасности
  9. Трёхходовой вентиль с сервоприводом
  10. Контур отопления пола
  11. Автоматика отопления пола

Схема подключения — обогрев пола

  1. Электрокотел
  2. Шаровый вентиль
  3. Насос циркуляции
  4. Фильтр
  5. Спускной вентиль
  6. Расширительный бак
  7. Автоматика
  8. Группа безопасности
  9. Контур отопления пола
  10. Автоматика отопления пола
  11. Комнатный термостат
  12. Вентиль с сервоприводом
  13. Байпас с обратным клапаном и термовентилем

Категория: Руководства по котлам Галан | Теги: трубы, котлов, подключения, монтаж, Галан, электродных, схемы

Электродный котел Галан, что это такое, как установить электродный котел.

Бытовые отопительные котлы  пополнились новыми моделями – электродными котлами Галан, отличающиеся очевидным преимуществом. В отличие от иных отопительных приборов, электродный котел не нуждается в согласовании на установку по действующим «Правилам». Что представляет собой модели нового котла, и какие условия существуют для его собственноручного подключения?

Содержание

  • 1 Котлы Галан, принцип работы, технические характеристики и конструкция
    • 1.1 технические характеристики электродных котлов
    • 1.2 конструкция электродных котлов
  • 2 Комплект поставки
  • 3 Требования к отопительной системе
  • 4 Обвязка электродного котла
  • 5 Производим монтаж котла Галан
  • 6 Схемы подключения котла
  • 7 Электронное управление котлом

Котлы Галан, принцип работы, технические характеристики и конструкция

Электродный котел отопления представляет собой ТЭНовую конструкцию, оснащенную материалами от европейского производителя. Напомним, что это сталь нержавеющая марки AISI 316L и нихромы с повышенной нагрузочной способностью, выдерживающие длительный рабочий цикл.

Принцип работы  электродного котла галан заключается в пропускании электрического тока (электролиз) через специальный незамерзающий теплоноситель.


Электролиз и перенос тепла  нагретого состояния электродов осуществляется при постоянном токе. Компактную конструкцию нагревательных блоков отличают небольшие габаритные размеры и вес котла в сборе. Теплоносителем отопительной электродной системы является антифриз.

технические характеристики электродных котлов

Основной технической характеристикой котла электродного является мощность.

Линейка электродных котлов представлена моделями Очаг, Гейзер и Вулкан.

Самым маленьким отопительным котлом является серия ОЧАГ, имеющая незначительную потребляемую мощность (от 2 до 6 кВт), предназначенную для  обогрева площади 120, 230 и 280 куб. м.

Например, электродный котел галан очаг 3 имеет такие характеристики:

  • габаритные размеры: длина 275 мм,  35 мм, вес прибора менее 1 кг.
  • мощность 3 кВт позволяет обогреть помещение площадью 120 м3.

Модели ГЕЙЗЕР средней производительности обладают повышенной мощностью – 9 и 15 кВт с возможностью обогрева помещения площадью 340 и 550 м3. Габаритные размеры равны 360 и 410 мм,  130 мм, вес 5 кг.

Самыми мощными являются модели ВУЛКАН, обладающие мощностью 25, 36 и 50 кВт и предназначены для обогрева помещений от 830 до 1650 м3.

Линейный КПД электродного котла может достигать 96-98 %. По отношению к традиционному ТЭНовому, экономичность электродного котла составляет до 50% за счет способа непосредственного нагрева теплоносителя.



конструкция электродных котлов

Первое, что бросается в глаз при виде электродных котлов это необычная конструкция. Вместо пузатого и объемного котла длинные цилиндрические конструкции с двумя резьбовыми фланцами, обозначенные стрелочками разного цвета (входящей синей и выходящей красной). Металлический корпус котла может иметь диаметр от 40 до 100 мм длиной 310 – 350 мм.

В процессе электролиза и при разогреве теплоносителя в котле повышается внутреннее давление до 2Атм. Нагретая вода выталкивается вверх, обеспечивая функции циркуляционного насоса. Кроме того, галан электродные котлы отличает наличие отопительной автоматики с простой системой управления прибором.


Особое внимание заслуживают многофункциональные блоки управления, предназначенные для осуществления определенного алгоритма работы нагревателей электрических. Установку и монтаж электродного котла без определенных знаний произвести собственноручно будет сложно.

Процесс монтажа  сводится  к установке непосредственно котла Галан, навесного оборудования, обвязке, подключению электроники и закачки в отопительную систему теплоносителя.

Комплект поставки

В комплект поставки электродного котла от производителя входят:

  • электродный блок мощностью от 3-50 кВт
  • силовой блок, включающий автомат защиты, модульный контактор и цифровой терморегулятор воды
  • цифровой терморегулятор по воздуху блок «климат-контроль».

Навесное оборудование (расширительный бак и насос) в комплект поставки не входят, поэтому их параметры предварительно рассчитывают, а оборудование приобретают отдельно.

Требования к отопительной системе

Чтобы обеспечить нормальное функционирование отопительной системы необходимо соблюсти ряд требований:

  • предполагаемая система отопления должна быть двухтрубной закрытого типа с мембранным расширительным баком (характеристики по объему 1/10L)
  • котел монтируют вертикально, не превышая уровень радиаторов
  • при обвязке котла рекомендуется соблюдать соотношения диаметров блока котельного (Ø 32), стояка  Ø32 (1″/1/4), магистрали (Ø 25), выводов на радиатор (Ø 20).



Для подключения в отопительную систему рекомендованы чугунные, алюминиевые и биметаллические типы радиаторов, а также система регистров с соблюдением стандартной комплектации и литража теплоносителя.

Обвязка электродного котла

Обвязке котла электродного подлежат следующие компоненты отопительной системы:

  • расширительный бак
  • насос циркуляционный
  • группа безопасности
  • краны обратки и фильтр грубой очистки
  • кран залива теплоносителя
  • кран слива теплоносителя из системы
  • кран подачи.

Перед монтажом и установкой электродного котла галан необходимо произвести расчеты компонентов отопительной системы. Мощность котла  рассчитывают согласно площади помещения и высоты потолков, а также материала стен дома или квартиры. Затем определяют место будущей установки котла и разрабатывают схему и развязку магистралей, тип радиаторов.

Если планируется установить котел в существующую отопительную систему (в большинстве случаев), то расчет может быть ограничен правильной обвязкой и подключением силового блока и терморегулятора.

Производим монтаж котла Галан

Для монтажа котла Галан используют пластиковые трубы. В горизонтальной разводке необходимо создать уклон 3 градуса. Высота размещения вертикального стояка должна быть не менее 2 м над котлом. Электродный котел требует заземления с сопротивлением заземления 4 Ом.

После установки котла производят размещение расширительного бака и насоса циркуляционного. Запорные краны на магистрали трубопровода устанавливают после обратки и расширительного бака. Вентили устанавливают до и после радиаторной группы.

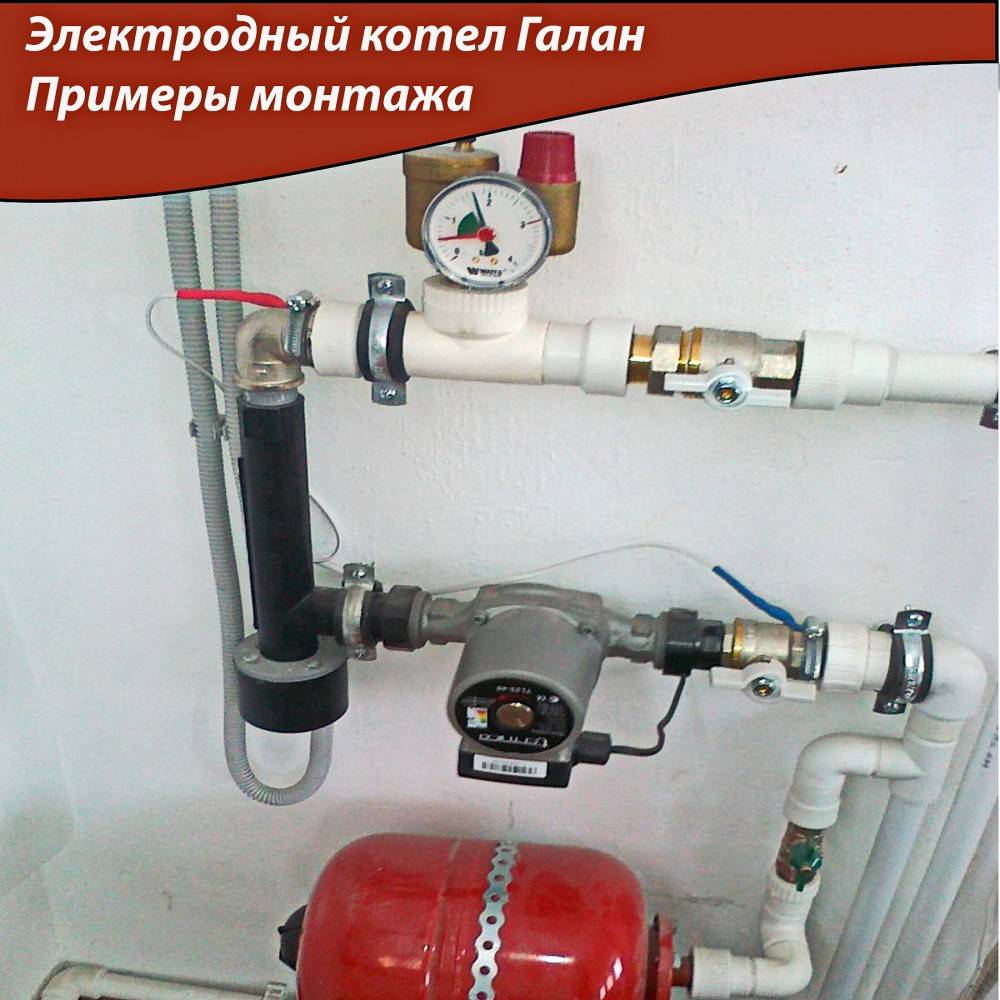

Как произвести монтаж котла и навесного стандартного оборудования, показано здесь.

Схемы подключения котла

Существует несколько схем подключения котла: базовая стандартная, параллельного подключения и подключения к системе теплый пол для номинального напряжения 220 и 380 В и множество других не менее интересных схем.

Самыми простыми считаются схемы подключения однофазного электродного котла  или трехфазного электродного котла с электроникой управления, циркуляционным насосом и фильтром. Но какую бы схему вы не предпочли внедрить в жизнь, обязательным условием является заземление установки.

Например, для электродного котла галан очаг 3 с номиналом потребляемой мощности 3 кВт, согласно базовой схеме подключения, необходимо напряжение с частотой 50 Гц и максимальным током котла по фазам 13,7 А и пусковым током 5 А.

При этом подключение осуществляют с применением токопроводящей медной жилы провода сечением 4 мм2 и к отопительной системе с помощью муфты ДУ 32 мм.

Но электродный котел остался обыкновенным котлом, если бы в отопительной системе не присутствовали элементы управления с блоком измерения и регулировки рабочих параметров КРОС.

Электронное управление котлом

Электронное управление  представляет собой прибор, оборудованный блоком датчиков, кабелем и интерфейсным штекером для подключения к стандартному интерфейсу RS232. Схематически электронное управление котлом (КРОС) состоит из контроллеров, регулятора мощности котла, электронного ключа управления циркуляционным насосом.

Различают контроллеры тока и контроллеры проводимости теплоносителя. Токовый контроллер ограничивает значение тока на рабочем уровне, заданном при запуске системы.

Контроллер проводимости выполняет функции определения состояния теплоносителя: отключает котел при достижении носителем тепла критического уровня проводимости или продолжает работу. Датчики проводимости и температуры носителя выносные.

Для монтажа кабелей блока управления используют провод сечением жил 0,12-2,5 мм2. Концы кабеля для управляющих цепей зачищают на 7-10 мм. Винты клемм ослабляют и устанавливают провода. Затягивать клеммы необходимо с усилием не более 2 Нм.

Произвести подключение блока управления  поможет видео.

После монтаж и подключения в отопительную систему закачивают электролит и производят регулировку параметров нагрева. Для контроля силы тока в системе используют навесные клещи.

Электродные котлы Галан отзывы по расходу, схема подключения

Общая информация

Принцип работы электродных котлов отличается от традиционных электрических. Нагрев в них осуществляется не ТЭНами (ТЭНами), а протеканием электрического тока через теплоноситель.

Точнее, тепловая энергия возникает в результате хаотического движения ионов от анода к катоду, т.е. расщепления молекул теплоносителя на положительно и отрицательно заряженные частицы. По сути, это тот же принцип, который часто используют домашние знатоки для быстрого нагрева воды, когда в воду опускают две лопасти, подключенные к электричеству.

Следует отметить, что данная система отопления не нова. Еще в советское время он применялся на атомных подводных лодках и кораблях. В 1992 году российская на основе стандартов военной техники и конверсионных разработок начала производить бытовые электродные котлы проточного типа.

Схема устройства конструкции

В 1994 году в продаже появилась первая серийная модель, эксплуатация которой показала перспективность выбранного направления. Ниже мы более подробно рассмотрим привлекательность системы отопления Галан.

Внимание! Компания Галант производит не только электродные котлы отопления, но и обычные ТЭНы. Причем последние хорошо зарекомендовали себя как прочные и надежные устройства.

Электродный котел в системе отопления

О компании

Продукция АО «Галан» имеет давнюю историю. Изначально промышленное предприятие имело чисто военное направление и занималось разработкой и производством электродных устройств, которые использовались для обогрева кораблей и подводных лодок. С 1992 компания Галан разработала электрические котлы для использования в отоплении помещений.

Первые электродные котлы отопления Галан сошли с конвейера в 1994 году. За все время работы разработчики предприятия неоднократно совершенствовали собственные разработки, и сегодня их продукция может похвастаться широким спектром котлов, работающих в сетях с одной или тремя фазами, а их мощность варьируется от 2 до 25 кВт.

Особенности электродного отопления Галан

В первую очередь следует сказать, что система отопления Галант представляет собой замкнутую конструкцию, т.е. теплоноситель циркулирует по замкнутому кругу. Иными словами, электродные котлы нельзя использовать в системах, где теплоноситель поступает непосредственно из скважины или другого источника.

Что касается радиаторов, которые можно использовать, ограничений практически нет, это могут быть:

  • Стальные;
  • Биметаллический;
  • Алюминий.

Единственное, не рекомендуется использовать с такими котлами:

  • Крупногабаритные радиаторы;
  • Радиаторы чугунные для отопления дома;
  • Трубы большого диаметра.

Также нет особых требований к электрическому подключению. Единственное, использовать кабели подходящего сечения, при этом необходимо соблюдать схему подключения, в которой есть инструкция к оборудованию.

Электродный котел Очаг-3

Достоинство

Система отопления Галан имеет множество преимуществ, среди которых можно выделить следующие моменты: электрического тока в тепловую энергию.

  • Энергосберегающие — электродные котлы, работающие в связке с цифровыми электронными блоками управления, потребляют на 30-40 процентов меньше электроэнергии по сравнению с традиционными ТЭНами.
  • Благодаря применению современных технологий и высококачественных материалов, а также применению автоматических устройств данные устройства полностью энерго- и пожаробезопасны. .
  • Отопительные системы Galan работают полностью автоматически . Благодаря этому не требуется участие человека для обеспечения стабильного и комфортного температурного режима вне зависимости от погодных условий. Автоматика Galan способна поддерживать температурный фон с высокой точностью (±0,2 градуса). Оборудование может быть оснащено системой климат-контроля для недельного программирования режима работы. Кроме того, при использовании незамерзающих теплоносителей, таких как «Поток», нет необходимости сливать их с радиаторов даже в случае длительного простоя котла.
  • Электронные блоки управления

    • Отопительная система Галант отличный вариант для тех населенных пунктов, где в сети нестабильное напряжение. … ​​Даже если напряжение упадет до 180В, котел продолжит работу.
    • Электродные котлы не требуют разрешения на установку .
    • В случае утечки в системе устройство немедленно отключается, так как электрический ток не может быть замкнут в цепи. .
    • Камера нагрева жидкости имеет небольшой объем, и при ионизации теплоноситель в ней резко нагревается, в результате чего давление повышается до двух атмосфер . Таким образом, котел служит не только обогревателем, но и как циркуляционный насос для отопления. Это позволяет снизить затраты на приобретение оборудования, а также затраты на эксплуатацию системы отопления.
    • Низкая цена .

    Совет! Использование антифриза Galan сделает работу системы более эффективной, а также повысит ее надежность.

    Таким образом, популярность этих устройств вполне обоснована.

    Сменные электроды для котлов Галан

    недостатки

    Как и любое другое отопительное оборудование, электродные котлы имеют и некоторые свои недостатки, которые перечислены ниже:

    • Требовательны к воде — дело в том, что далеко не любую воду можно использовать в системе, но с определенными характеристиками. При запуске отопления необходимо подготовить теплоноситель согласно рекомендации производителя. Как правило, для этого на литр воды добавляют несколько чайных ложек соды и соли. Также можно использовать специальные жидкости.

    Теплоноситель Галан

    • В воде циркулирует электрический ток, поэтому не исключена возможность получения сильного удара током при прикосновении к радиатору отопления. Для предотвращения такой ситуации необходимо выполнить заземление в соответствии с ПУЭ и ГОСТ 12.1.030-81.
    • Периодически необходимо чистить систему и менять электроды, которые со временем истончаются, в результате чего снижается эффективность нагрева. Таким образом, по долговечности электродные котлы не имеют преимуществ перед традиционными ТЭНами.

    Как видим недостатки не критичны, но тем не менее о них следует помнить.

    На фото — электродные котлы Гейзер-9

    Галан модели электродных котлов

    Компания Галан на сегодняшний день выпускает несколько модельных рядов данных устройств:

    • Очаг;
    • Гейзер;
    • Вулкан.

    Все устройства отличаются техническими характеристиками. Ниже для сравнения приведем основные параметры некоторых моделей:

    Очаг-3 Гейзер-15 Вулкан-25
    Номинальная потребляемая мощность, кВт 3 15 25
    Максимальная площадь отапливаемого помещения 120 550 850
    Среднее энергопотребление (при использовании агрегата в достаточно изолированном помещении), кВт/ч 0,75 4 6, 6
    Вес котла 0,9 5,3 5,7

    Термостат BeeRT

    Следует отметить, что котлы могут комплектоваться различной электроникой:

    9 0037
  • BeRT — данная конфигурация самая недорогая, однако он имеет ряд ограничений: нельзя использовать в качестве теплоносителя обычную дистиллированную воду, так как ее нужно предварительно довести до необходимой плотности;
  • запрещается использовать радиаторы отопления из некачественного алюминия;
  • при подключении к действующей системе отопления ее необходимо предварительно промыть ингибиторами.
  • CROS — комплектация с этой автоматикой универсальна и лишена недостатков BeRT. В частности, такое отопление Галант допускает использование любых радиаторов и подключение к старой системе отопления без предварительной промывки ингибиторами.
  • Автоматика Крос-25

    Кроме того, в системе можно использовать дополнительную электронику и устройства, которые сделают систему более функциональной.

    Внимание! В случае использования автоматики, не рекомендованной производителем, или, наоборот, не использования рекомендованных производителем устройств, гарантия аннулируется.

    Модельный ряд

    В группе электродных котлов три линейки:

    Внешне котлы очень похожи. Основное отличие — размер и мощность. В линейке « Очаг

    » выпускаются самые маленькие котлы (как по размерам, так и по мощности). Мощность этих отопительных агрегатов от 2 кВт до 6 кВт. Вес – от 0,9 г.кг до 1,1кг, размеры — диаметр 35мм, длина в зависимости от модели:

    • 275мм «Галан Очаг 3»;
    • 320мм «Галан Очаг 5»;
    • 335мм «Галан Очаг 6».

    Следующая группа отопительных приборов « Гейзер»

    «Мощнее». В этой линейке всего два котла: Галан Гейзер 9 на 9 кВт, и Галан Гейзер 15 на 15 кВт. Здесь вес и габариты больше: 5.0кг и 5.3кг, а длина 360мм и 410мм при диаметре 130мм.

    Третья линия « Вулкан

    » предназначена для достаточно солидных помещений. Котлов всего два: «Галан Вулкан 25 и 50» мощностью 25 кВт и 50 кВт соответственно. Вес: 5,7кг и 11,5кг ;длина 460мм и 570мм при диаметре 180мм.

    Как видите, даже мощные котлы Галан очень малы по габаритам и весу.Цена тоже невысокая (самые бюджетные модели стоят около 60$).Но комплектация должна работать под управлением автоматики — только так можно добиться экономии электроэнергии — за счет оптимизации теплового режима.А стоимость автоматики надо добавить к котлу.Также понадобятся комнатные датчики — для поддержания комфортной температуры и для та же экономия, а это тоже деньги.не самые большие, но все же.

    Особенности монтажа

    Для установки электродного котла своими руками потребуется двухтрубная система отопления, как уже было сказано выше, закрытого типа. Котел устанавливается в строго вертикальном положении.

    Трубопровод должен быть выполнен из труб диаметром 32 мм или один с четвертью дюйма. Для параллельных модульных систем диаметр стояка необходимо рассчитывать в индивидуальном порядке, так как он зависит от количества котлов в системе.

    Внимание! Чтобы электродное отопление было эффективным, при выборе радиаторов необходимо учитывать мощность котла – мощность секций конструкции не должна превышать мощность нагревателя.

    Схема отопления Галан с теплыми полами

    Для того, чтобы система работала экономично и правильно, климат-контроль должен быть установлен в определенном месте, предусмотренном в инструкции по установке. Кроме того, нужно придерживаться определенного объема воды или другого теплоносителя в системе, который берется из расчета 12 литров на один киловатт потребляемой мощности. Еще лучше, если объем будет достигать в среднем 8-10 литров на киловатт.

    Конечно, в этом случае необходимо выполнить проект отопления и использовать котел необходимой мощности.

    В остальном процесс монтажа отопления не отличается от устройства системы с котлами традиционных типов. Причем под отоплением могут подразумеваться не только радиаторы батареи, но и теплый пол.

    Вот, собственно, и все основные особенности электродного нагрева Галант.

    Подключение и эксплуатация

    Котлы Галан для отопления подключаются по одному из четырех типов, в том числе:

    1. Стандартная схема подключения.
    2. Модульное соединение.
    3. Схема параллельного соединения.
    4. Установка котла для теплого пола.

    Самыми распространенными способами обвязки котла считаются первый и третий. Для осуществления монтажа агрегата в общую систему отопления необходимо определиться с местом установки (нишей). Далее с помощью гребенки нужно соединить патрубки теплообменника с трубопроводом, по которому будет циркулировать теплоноситель.

    Современное оборудование оснащено системами контроля и сброса избыточного воздуха, что позволит обеспечить нормальную работу и исключить вероятность поломок. Обратите внимание, что котлы отопления Галан относятся к тому типу оборудования, которое нуждается в электроснабжении, поэтому для его бесперебойной работы целесообразно подключить ИБП (инвертор).

    Выбираем электродный котел Галан, как правильно сделать, как установить электродный котел, советы специалистов


    Достойное место на отечественном рынке электроотопительных приборов занимает линейка электрокотлов Галан, предназначенных для автономного отопления. Стремление вывести на потребительский рынок уникальную электродную конструкцию, используемую при строительстве подводных лодок, привело к созданию в 1994 году частного предприятия «Галан». Разработанные фирмой электродные котлы оказались вполне пригодными для бытового использования; более того, первая информация о них по телевидению вызвала очень активный интерес потребителей.

    Содержание

    1. Электродный котел Галан и его преимущества видео
    2. Принцип работы электродного котла Галан
    3. Самые популярные модели электродных котлов Галан
      • Галан Очаг 3 видео
      • Гейзер Галан
      • Вулкан Галан
    4. Монтаж электродного котла Галан видео
      • Требования безопасности
      • подготовительные работы
      • крепление
      • как установить параметр рабочей температуры
      • какие охлаждающие жидкости использовать

    Котел электродный Галан и его преимущества


    Электродные котлы Галан можно с уверенностью отнести к современному поколению отопительных агрегатов, предназначенных для оснащения автономного отопления. Изменение конструктивного принципа традиционно применяемых электрокотлов, а именно замена ТЭНа электродным блоком, позволило решить одну из важнейших задач электроприбора — значительно продлить срок службы ТЭНа, котел стал экономичнее, более чем на 30%, потреблять электроэнергию (если сравнивать с обычными электроприборами), а электронное управление котлом Галан позволило полностью автоматизировать процесс отопления.

    Использование этого современного котла позволяет потребителю использовать экономичную и надежную систему отопления. Возможность мобильной регулировки режима работы котла, использование современной автоматики и поддержка заданного графика работы позволяют электрокотлу вырабатывать тепловую энергию в количестве, достаточном для обогрева определенного помещения. Положительным моментом можно считать прогрессивное увеличение общей тепловой нагрузки устройства наряду с повышением температуры носителя. Управляемая инерционность нагрева позволяет использовать все преимущества системы автоматического управления высокого уровня.

    Электродный котел Галан сконструирован таким образом, что теплоноситель, поступающий в камеру котла, прогревается быстро и по всему объему, что позволяет достичь заданных параметров всего за несколько минут. Среди важнейших преимуществ котла – возможность очень быстро нагреть воздух в помещении.

    При изготовлении нагревательных элементов используются исключительно современные материалы. Если сравнивать обычные электрокотлы и Галан, то при одинаковой мощности агрегатов теплоноситель в последних будет нагреваться в 1,5 раза быстрее. Конструкция котла позволяет автоматически поддерживать минимальную температуру в том случае, если люди уходят из дома на длительный период. Поскольку котел работает от электричества, он не способен выделять вредные или канцерогенные вещества, котел является экологически чистым с рейтингом Евро III.

    Принцип работы электродного котла Галан

    Работа агрегата основана на пропускании тока через воду или специальный незамерзающий теплоноситель Аргус-Галан. Этот процесс не является электролизом, он вызывает лишь ионизацию жидкости и ее нагрев, при этом вибрация ионов имеет промышленную частоту 50 Гц. Естественное стремление соединить заряженные частицы теплоносителя приводит к образованию значительного количества тепловой энергии, а значит, и к нагреву самого теплоносителя. Процесс быстрого нагрева приводит к повышению давления внутри агрегата и вытеснению горячей воды в систему отопления. Природный гейзер работает аналогичным образом. Давление воды обеспечивает ее эффективную циркуляцию во всех частях системы.

    Электродные котлы Галан имеют очень простую и надежную конструкцию, при соблюдении правил эксплуатации электроды могут работать без замены более 10 лет. Главным условием высокого КПД электродного котла отопления для дома является использование теплоносителя, имеющего достаточное удельное сопротивление (проводимость). Оптимальное удельное сопротивление жидкости при температуре +20 С для электрокотла Галан составляет от 2950 до 3150 Ом/см. Для измерения показателя используют специальный прибор – кондуктометр.

    Специалисты рекомендуют для запуска системы использовать специальный теплоноситель Аргус, температура замерзания которого составляет -40 С, удельная проводимость соответствует требованиям. Если для работы будет использоваться вода, то потребуется ее предварительная подготовка. Сначала измеряются текущие показатели по фазе при температуре жидкости около +20 С, в зависимости от отклонений результата от нормы в воду нужно будет добавить соль (примерно 5 г на 100 литров воды) или наоборот наоборот, разбавленный дистиллированной водой. Более подробно эта процедура описана в паспорте котла.

    Поскольку электродный котел тесно связан с каждым из компонентов системы отопления, к нему также предъявляются определенные требования:

    • открытого типа, двухтрубный, с переливным разливом,
    • стояк должен иметь высоту не менее 2 м,
    • диаметры подающей и обратной труб — от 32 до 40 мм,
    • на каждый 1 кВт мощности котла в системе должно приходиться не более 12 л теплоносителя.


    Самые популярные модели электродных котлов Галан

    А теперь вспомним некоторые популярные модели электрокотлов.

    Галан Очаг 3

    Электродный котел Галан Очаг 3 самый маленький среди подобных устройств, его вес достигает 0,5 кг, но при этом мощность составляет 5000 Вт, чего достаточно для обогрева помещения в 250 куб. Для нормального функционирования системы достаточно заполнить ее семьюдесятью литрами воды.

    Среди особенностей запуска устройства можно отметить низкий энергетический порог и достижение максимальных значений после 12 А. Увеличение показателя удельного сопротивления и увеличение мощности до номинального значения происходит при дальнейшем подогрев жидкости в системе.

    Гейзер Галан


    Данный котел можно отнести к приборам средних габаритов и большой мощности (9000 Вт). Эта модель является самой популярной среди потребителей. Установка Гейзер позволяет отапливать дом площадью до 200 кв. м. Галан Гейзер может работать как от однофазной, так и от трехфазной систем электроснабжения. Рекомендуемый объем воды в системе отопления около 300 литров. Вес котла 7 кг, его можно разместить даже в небольшом помещении.

    Галан Вулкан

    Эта модель самая мощная (25000 Вт), ее можно использовать как мини-котел для отопления нескольких домов, объем которых составит около 800 куб. Оптимальный объем теплоносителя в системе 500 л, питание может осуществляться от однофазного или трехфазного тока. Небольшие габариты и вес, всего 7 кг, позволяют использовать для установки отопительного прибора даже небольшие подсобные помещения.

    Установка электродного котла Галан


    Для начала можно отметить, что установка электродного узла не составит особого труда — благодаря его компактным размерам и небольшому весу. Положительным моментом является отсутствие необходимости установки насоса, бойлера, другого вспомогательного оборудования, без которого немыслимо функционирование классической системы электроотопления.

    Возможность использования в качестве теплоносителя воды с соответствующими параметрами удельного сопротивления, достичь которых совсем не сложно.

    требования безопасности

    Для безопасной эксплуатации установки электродный котел Галан должен быть подключен в соответствии со следующими требованиями:

    • установка котла должна сопровождаться устройством заземления,
    • не допускайте контакта клемм или токоведущих частей с поверхностью агрегата, кроме того, необходимо исключить возможность попадания на них влаги,
    • для отключения котла установлен автоматический выключатель, рекомендуется использовать автоматический выключатель на 24 А,
    • схема подключения должна соответствовать рекомендованной для данной модели котла в его техпаспорте,
    • обязательно соблюдать соединение фаза-ноль-земля,
    • перед пуском котла в обязательном порядке проверить на герметичность все соединения, как сварные, так и резьбовые,
    • необходимо исключить возможность попадания жидкости в корпус котла,
    • аппаратом могут управлять взрослые люди с пониманием правил ТБ и опытом работы с аппаратами данного типа,
    • в систему отопления должен быть включен расширительный бак,
    • в случае замерзания системы отопления сначала выключите котел, затем приступайте к его разморозке.
    подготовительные работы

    Монтаж системы отопления производят с особой тщательностью, не допуская попадания в трубопровод посторонних веществ и предметов, например, мелких частиц металлической стружки. В систему обязательно входит фильтр грубой очистки. Далее желательно промыть систему ингибитором — веществом, предотвращающим или замедляющим коррозионные процессы, старение полимерных материалов, окисление масел и топлив и т.п.

    крепление

    Установите котел вертикально так, чтобы защитный колпачок был внизу. Не допускается эксплуатация котла в системе с чугунными радиаторами; лучше всего использовать современные сплавы, обладающие высокой устойчивостью к электролитам. Котел обычно монтируется на одной из стен помещения, вариант подключения его к системе особого значения не имеет. Между расширительным бачком и выпуском запорная арматура не устанавливается. Для заземления системы отопления используется провод сечением 2,5 кв.мм и сопротивлением 0,1 Ом.

    Желательно, чтобы котел подключали к сети специалисты, имеющие допуск к работе с электрооборудованием до 1 кВт. Для подключения используется многожильный незаслуженный медный провод, его сечение рассчитывается в соответствии с нагрузкой.

    Схем подключения несколько, можно выбрать наиболее подходящую, но при их установке обязательным условием является определенное расположение датчиков:

    • расположение датчика температуры на входе — на выходном патрубке последней секции радиатора,
    • расположение датчика температуры на выходе — труба, выходящая из котла.

    Для подключения датчиков используется медный многожильный провод сечением 0,5 — 1 кв.мм.

    Для защиты сети от перегрузок предусматривают установку автомата на 25 А и используют его как выключатель.

    как выставить параметр рабочей температуры

    Оптимальный вариант выставить температуру теплоносителя на выходе около 70-75 градусов. Рассчитывают его с учетом таких факторов, как:

    • температура воздуха в здании
    • объем этого здания,
    • объем системы отопления
    • наличие и качество системы теплоизоляции конструкции.

    При правильном подключении автоматического выключателя температура среды в системе будет быстро возрастать, а показания амперметра будут не ниже 23 А.

    Нормальная работа подразумевает полную автоматизацию процесса управления: достижение предела температуры вызывает его автоматическое отключение, понижение того же показателя до минимума приведет к его включению. Процесс контролируется входным датчиком, фиксирующим температурные параметры жидкости в секциях радиатора.

    какие теплоносители использовать

    Поскольку от выбранного теплоносителя зависит срок и качество работы котла, особое внимание следует уделить процессу подбора жидкости. Качество воды должно соответствовать питьевому. Можно прибегнуть к использованию кипяченой воды, добавив в нее ингибитор Галана.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    *
