Схема Электрического Котла Protherm

Рассмотрим также проблемы и неисправности, которые могут возникнуть в процессе эксплуатации аппарата, ошибки и методы их устранения.

Комментарии

Серия Скат разработана для отопления и горячего водоснабжения жилых домов и административных зданий в условиях отсутствия газоснабжения. Конструктивно электрокотлы Protherm представляют собой механическое устройство, состоящее из нагревательного элемента в виде ТЭНов, электронного блока управления, циркуляционного насоса, расширительного бака, воздухоотводчика и дин-рейки.

Простой монтаж оборудования позволяет установить котёл самостоятельно без использования специального инструмента и привлечения специалистов. Двухконтурный электрический котел Скат любой модели кроме отопления нагревает воду для системы горячего водоснабжения ГВС.

Электрические отопительные котлы чрезвычайно компактны и отлично вписываются в любой интерьер.

Электрокотел устанавливается специалистом в соответствии с проектной документацией. Электронный блок управления.

Для устранения ошибки необходимо долить воду в систему отопления и снова включить котел. Преимущества линейки:.

Также котел Protherm может подключаться через стабилизатор напряжения. В устройство еще входит сам металлический корпус электрокотла и закрепленная на съемной передней крышке панель управления автоматикой с кнопками и цифровым табло индикации.

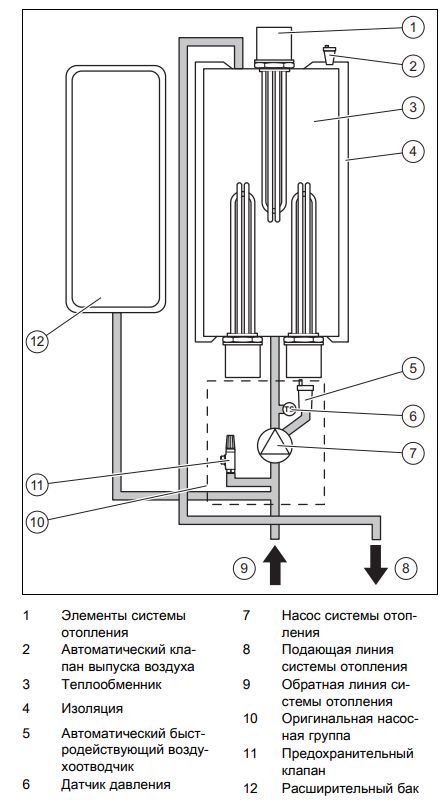

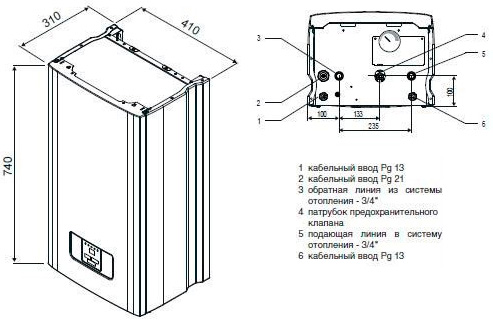

Устройство

Особенно хорошие отзывы на электрокотел Протерм Скат 6 квт, который может обеспечить небольшой офис теплом и горячей водой. Так, электрический котел Protherm Скат 9к, впрочем, как и остальные модели линейки электрических котлов компании, полностью автоматизирован, на лицевой поверхности корпуса установлен ЖК-дисплей, который отражает установленные показания.

Так, маломощные однофазные приборы имеют один однофазный нагревательный элемент, в то время как мощные трёхфазные экземпляры оборудованы тремя однофазными ТЭНами. Необходимую температуру системы отопления, при подключении бойлера — контура водоснабжения и мощность устанавливает сам потребитель. Трехфазные состоят из трех однофазных.

Москва, Киевское шоссе, д.

Если применяется схема с принудительной циркуляцией, котлоагрегат следует устанавливать в высшей точке отопительной системы. Здесь все уже предусмотрено заводом-изготовителем и находится внутри корпуса. Ступени мощности котла Protherm Скат Гарантия Срок гарантии на данные котлы — 2 года. Любые неисправности отображаются на дисплее кодом ошибки.

Например, цена на котёл Протерм Скат 9 квт настенный двухконтурный сопоставима с ценой на котел аналогичной мощности, но одноконтурный. Электрические котлы по степени комфорта превосходят и твердо-, и жидкотопливные. F86 говорит о том, что теплоноситель в накопительном бойлере, предназначенном для ГВС, замёрз, либо его температура опустилась ниже трёх градусов. При покупке дополнительного нагревательного бойлера его можно внедрить в сеть горячего водоснабжения.

При монтировании нескольких котлов в помещении необходимо использовать параллельное подключение. Так, электрический котел Protherm Скат 9к, впрочем, как и остальные модели линейки электрических котлов компании, полностью автоматизирован, на лицевой поверхности корпуса установлен ЖК-дисплей, который отражает установленные показания. Это простое, удобное, компактное и, что важно, безопасное решение — открытого огня нет, взрываться или гореть нечему, отсутствуют вредные выбросы и неприятный запах.

Вот к насосу подобраться очень сложно, доступна только верхняя крышка где подключаются электрические провода. Электрокотел устанавливается специалистом в соответствии с проектной документацией. Электрические котлы Protherm позволяют быстро и эффективно решить проблему отопления и организовать горячее водоснабжение, используя при этом минимум трудозатрат и средств. Включает в себя промежуточное реле, предохранители, клеммные зажимы, блок питания и др.

Навигация по записям

Но, учитывая тот факт, что средняя цена за киловатт по России составляет — 4,5 рубля, отопительный сезон длится семь месяцев, сумма окажется солидная. Панель управления оснащена функцией запоминания параметров и настройки мощности котла.

Жидкое топливо. В этом случае газовый двухконтурный котёл является более предпочтительным вариантом, так как нагрев воды для ГВС и отопления происходит в одном приборе, и подключение дополнительных устройств не требуется.

Сечение кабеля, мощность автоматических выключателей и УЗО должна быть выбрана с учетом мощности котла и циркуляционного насоса. Инструкция по эксплуатации электрических котлов Протерм Использовать отопительный котел Протерм электрического типа для обогрева помещений различного назначения не столь сложно, потому как система регулирования и управления электрическим котлом довольно-таки проста.

Имеется четыре нагревательных элемента в теплообменнике мощностью по 7 кВт каждый. Позволяет автоматика использование электрокотла совместно с реле нагрузки.

Инструкция для PROTHERM Скат

Очень высокий показатель КПД говорит о рациональном использовании тепловой энергии и исключении теплопотерь. Вот какое впечатление на практике произвел на меня электрокотел Protherm Скат 14К. Если требуется надолго остановить работу Protherm котла, то нужно отключить его от питания электросети и перекрыть краны. Специалисты рекомендуют пользоваться стабилизатором напряжения, для обеспечения условий нормальной работы котла Protherm Скат.

Многие отмечают прекрасно разработанный дизайн котла, который удачно вписывается в любой интерьер помещения. Для отопления конкретного помещения электрический котел подбирается в первую очередь по мощности. Кроме того, на линии отопительного контура установлены датчик температуры NTS, а также аварийный датчик, защищающий агрегат от перегрева.

Преимущества и недостатки электрических котлов Protherm Скат

ТЭНы защищены от перегрузки, работа их равномерна, это достигается путем возможности настройки ритма 1,2 или 2,3 кВт. Дальше на самом низу расположен циркуляционный насос отопления, который гоняет воду по системе и создает необходимое давление. Установить электрический котел можно в любом месте, но это место должно обеспечить легкий доступ для регулировки агрегата или оперативного отключения в случае необходимости. Для корректной работы устройства необходимо правильно его настроить: Подключить котел в бытовую электросеть. Поделитесь статьей с друзьями:.

Источник

Монтаж и подключение настенного котла Протерм Пантера

Рекомендации по монтажу и установке настенного газового котла Протерм Пантера

Котел Protherm Пантера 25 KTV (KOV) следует устанавливать в закрытых системах отопления с теплоносителем — вода.

Номинальный диаметр труб системы выбирается на основании характеристик насоса. Трубопровод проектируется согласно требуемой мощности данной системы, а не максимальной
теплопроизводительности котла.

При этом расход теплоносителя должен быть таким, чтобы разница температур между подачей и обраткой была не больше 20 °C. Минимальный расход воды в системе — 500 л/час. Система трубопроводов должна быть выполнена так, чтобы обеспечить удаление из нее воздуха.

Воздухоотводчики располагаются на самом высоком месте в системе и на всех радиаторах. Отопительная система заполняется до давления не менее 1 Бар. Рекомендуемый диапазон давления в системе — 1,2 – 2 Бар.

Расширительный бак котла рассчитан на емкость отопительной системы 95л. В более емких системах следует устанавливать еще один расширительный бак мембранного типа. Отопительные радиаторы могут быть оборудованы термостатическими клапанами.

Если агрегат управляется комнатным регулятором, термостатические клапаны не устанавливаются в помещении, где находится комнатный регулятор. Перед установкой систему необходимо тщательно прочистить.

Система ГВС

Давление воды в системе ГВС должно находиться в диапазоне 1 — 6 Бар. Если давление превышает 6 Бар, на вводе должен быть установлен редукционный клапан. При высокой жесткости водопроводной воды рекомендуется принять соответствующие меры для ее снижения.

Для подключения котельного агрегата рекомендуется использовать монтажный комплект. Котел Протерм Пантера подвешивается на стену с помощью двух дюбелей (минимальный — 6 мм). Под головки винтов необходимо установить соответствующие прокладки.

Присоединительные патрубки имеют наружные резьбы. Их нельзя нагружать весом труб отопительной системы, системы ГВС или подачи газа. Необходимо точно соблюдать установочные размеры присоединительных труб (высоту, расстояние от стены и между отдельными входами и выходами).

В нижней части котла размещена гидравлическая группа, которая оснащена предохранительно-сбросным клапаном, краном заполнения (залива) системы и сливным краном. При превышении максимального давления в системе (2,5 кГс/см2) из предохранительно-сбросного клапана может вытекать вода или произойти выброс пара.

Подсоединение котла к отопительной системе рекомендуется провести так, чтобы при его ремонте кбыла возможность слива воды только из агрегата. Подпитку отопительной системы (в малом количестве) можно проводить с помощью крана подпитки.

Кран слива предназначен для снижения давления воды в котле при возможных ремонтах. Слить воду из котла этим краном возможно только частично.

Полный слив воды или всей отопительной системы, а также повторный залив необходимо проводить с помощью вентилей (пробок) залива и слива, устанавливаемых в определенных местах отопительной системы.

Заполнение котла Protherm Пантера и системы водой следует производить в следующем порядке:

— Проверить, чтобы давление в системе ГВС было выше давления воды в отопительной системе.

— Осторожно открыть кран заполнения в гидравлической группе и одновременно контролировать повышение давления на котловом манометре. Кран открывается поворотом против часовой стрелки, по часовой стрелке – закрывается.

— При достижении необходимого давления кран заполнения необходимо осторожно закрыть и проконтролировать, не повышается ли давление воды (кран должен быть полностью закрыт).

Если давление ГВС в водопроводе одинаково или ниже давления в отопительной системе, может произойти утечка воды в водопровод, что является недопустимым. Это можно предотвратить установкой обратного клапана на трубе подачи воды в котел.

При ремонте, неблагоприятных строительных планировках и т.п., можно подключить котел к отопительной системе, системе ГВС и подаче газа специальными гибкими шлангами.

При использовании гибких шлангов, они должны иметь длину не более 0,5 м, защищены от механических нагрузок и повреждений, воздействия агрессивных веществ. По окончании срока эксплуатации шлангов, они должны заменяться на новые. Для присоединения котла к трубопроводу из медных труб можно использовать специальный присоединительный комплект фасонных медных труб с арматурой.

— Вход и выход ОВ – диаметр трубки 22 мм.
— Вход и выход ГВС – диаметр трубки 15 мм.
— Подсоединение газа – диаметр трубки 22 мм.
— Подсоединение предохранительного клапана – диаметр трубки 22 мм.

Подсоединение газа

Типоразмер 25 KTV (KOV) — ZP предназначен для работы на природном газе с номинальным давлением в распределительной сети 1,8 кПа, и теплотой сгорания 35900 кДж/м3.

Диаметр труб, арматура и газовый счетчик должны быть подобраны с учетом других газовых приборов потребителя. К котлу необходимо подвести трубу с минимальным присоединительным диаметром 1/2“, однако лучше с номинальным диаметром 3/4“.

Типоразмер 25 KTV (KOV) — P предназначен для работы на сжиженном газе (пропан), с теплотворной способностью от 12,3 до 13,0 кВтчас/кг.

Ввиду того, что эксплуатация котла с применением баллонов проблематична, прежде всего, с точки зрения обеспечения достаточного их количества, а также их дальнейшего использования, предусматривается одновременное использование газгольдера вблизи отапливаемого объекта и его наполнение уполномоченной организацией.

Расчеты необходимых размеров подачи пропана из газгольдера в котельный агрегат или к другим газовым приборам являются частью проекта и поставки газгольдера. С помощью редукционного газового клапана необходимо обеспечить номинальное давление газа перед котлом 3,0 кПа.

Электрическое подключение настенного газового котла Протерм Пантера

Котел Протерм Пантера должен подключаться к электросети через штепсельную розетку с заземляющим контактом, которая исключает ошибку подключения “ноль-фаза”. Расстояние от котла до розетки должно быть в пределах длины шнура электропитания котла (1м).

Котел необходимо соединить с защитным проводником (заземлением). Заземляющий проводник должен быть доступным для осмотра и проверки сопротивления.

Для электрического подключения не разрешается использовать различные тройники, удлинители и т.п. Котел защищен от перегрузки и короткого замыкания плавкими предохранителями P1 –T80 мА/250В, P2 – T 1,6 A/250В, установленными в панели управления. Перед работой с электрооборудованием котла необходимо отключить котел от сети отсоединением электрического штекера из розетки.

Для управления котлом от комнатного регулятора используйте регулятор с беспотенциальным выходом (кроме сетевого к котлу не разрешается подводить иное напряжение).

Комнатный регулятор соедините сагрегатом гибким двужильным кабелем сечением от 0,5 до 1,5 мм2. Выход кабеля из котла произведите через пластиковую кабельную муфту.

Клеммник для подсоединения комнатного регулятора и внешнего датчика размещен внизу, внутри котла и доступен после снятия наружной крышки и поворота панели управления. Перед подключением с клеммника необходимо снять перемычку. Минимальная нагрузка выходных контактов регулятора 24 В / 0,1A.

Датчик наружной температуры следует подсоединить двухжильным медным проводником сечением 0,75 мм2. Сопротивление проводки должно быть не более 10 Ом, максимальная длина — 30 м.

Цепи для подсоединения датчика наружной температуры и комнатного регулятора нельзя прокладывать совместно с цепями сетевого напряжения.

Источник
