Руководство по монтажу и эксплуатации котла …

Ckat

• Изображение
• Текст

Руководство по монтажу

и эксплуатации котла

6, 9, 12, 14, 18, 21, 24, 28 K

версия 13

Настенный электрический котел

Мощностной ряд 6 – 28 кВт

Эквитермическое регулирование

CKAT

RU

В Е Р С И Я

0020095669_04

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИВведение ……………………..

Страница 3

• Изображение
• Текст

3

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Введение ………………………………………………. 4
Управление и сигнализация ……………………. 6
Выбор режима считывания ……………………. 7
Выбор режима настройки …………………… …. 8
Сообщения о неисправностях котла …….. 10
Схема управления работой котла …………. 11
Характеристика котла …………………………. 12
Запуск и выключение котла …………………. 13
Регулирование работы котла ……………….. 13
Защитные функции котла …………………….. 15
Техническое обслуживание и уход ………… 17
Транспортировка и хранение ……………….. 18
Гарантия и гарантийные условия …………… 18
Технические параметры ……………………….. 19

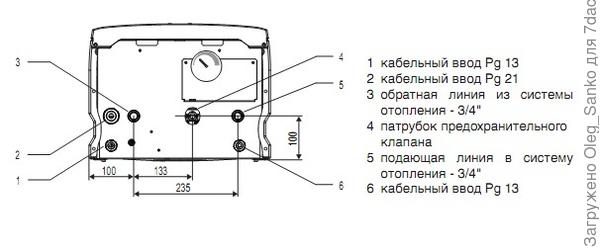

Присоединительные размеры ………………. 20
Принципиальная схема ………………………… 21

CKAT 6, 9, 12, 14, 18, 21, 24, 28 K

Заводской номер, обозначение типа, технические данные котла обозначены на шильдике

расположенном на нижней панели корпуса котла. Чтобы прочитать информацию на

шильдике, необходимо снять переднюю панель облицовки котла.

В разделе „Руководство по эксплуатации“ содержится описание основных функций котла

и рекомендации по его безопасному применению. Раздел „Руководство по монтажу“

предназначен только для специалистов сервисных и монтажных организаций.

РУКОВОДСТВО ПО МОНТАЖУ
Введение …………………………………………….. 22
Комплектность поставки ……………………… 23
Подготовка к установке котла ……………… 24
Установка котла ………………………………….. 25
Подключение котла к электросети ………. 26
Электрическая схема подключения
бойлера косвенного нагрева …………………. 28
Электрическая схема котла …………………. 30
Неисправности котла …………………………… 37

0020095669_04

Введение

Страница 4

• Изображение
• Текст

4

Вы стали владельцем прямоточного
электрического котла, предназначенного
для систем центрального отопления, с
возможностью регулирования теплового
комфорта.
Мы надеемся, что электрический котел Скат
будет служить Вам долго и надежно. При
его установке и обслуживании необходимо
соблюдать определенные правила. Поэтому
просим Вас внимательно ознакомиться
с содержанием настоящего руководства
по обслуживанию и при работе с котлом
действовать согласно приведенным в нем
рекомендациям и инструкциям.
Мы верим, что электрический котел СКАТ
поможет Вам создать у себя дома приятную
атмосферу и оптимальный тепловой
комфорт.
Обратите, пожалуйста, внимание на
следующие основные моменты:

1.

Котел вместе с сопутствующим
оборудованием должен быть установлен и
использован в соответствии с проектной
документацией, соответствующими
действующими законами и техническими
нормами, а также инструкциями
изготовителя.

2. Котел должен быть установлен только в

специально предназначенных для этого
помещениях.

3. Введение котла в эксплуатацию после его

установки может проводить только

аттестованный фирмой Protherm
специалист специализированной
организации.

4.

Котел соответствует требованиям
стандартов и нормативных документов,
действующих на территории Российской
Федерации, что подтверждается
Сертификатом Соответствия, выданным
уполномоченным органом, Разрешением
на применение от Федеральной службы
по экологическому, технологическому и
атомному надзору.

5.

В случае возникновения каких-либо
неисправностей обращайтесь только в
специализированную сервисную
организацию – непрофессиональное

Введение

вмешательство может повлиять на
гарантию оборудования.

6.

Сотрудник сервисной организации,
вводящий котел в эксплуатацию, обязан
ознакомить пользователя с техникой
безопасности при обслуживании
оборудования и управлением работой
котла; операциями, которые пользователь
имеет право производить самостоятельно
и операциями, проводить которые имеет
право только квалифицированный
специалист сервисной организации. Если
указанная сервисная организация
является одновременно и поставщиком
котла, она обязана обеспечить сохранность
оригинальной упаковки котла на случай
его возможной транспортировки.

7. Проверьте целостность и комплектность

поставки.

8. Убедитесь, что поставленный вам тип

котла по своим входным параметрам
(указаны на заводском шильдике),
подходит для работы в данном регионе.
Под входными параметрами понимают:
напряжение электрической сети.

9. В случае, когда у Вас нет определенной

уверенности в правильности производимых
Вами действий по обслуживанию котла,
найдите и внимательно изучите
соответствующие указания и
рекомендации, содержащиеся в
настоящем руководстве по обслуживанию,
и действуйте исключительно в
соответствии с ними.

10.

Не устраняйте и не повреждайте
обозначения или надписи на котле.

Оригинальную упаковку котла, на случай
его возможной транспортировки,
сохраняйте нетронутой до тех пор, пока
котел не будет запущен в эксплуатацию.

11.

Для ремонта пользуйтесь только
оригинальными запасными частями.
Запрещается вмешательство во
внутреннее устройство котла и внесение в
его конструкцию каких-либо изменений.

12.

В случае длительной остановки котла
рекомендуется опорожнить его и
отключить от электрической сети. Данная
рекомендация дается с учетом общих

условий, приведенных в настоящем руководстве. …

Страница 5

• Изображение
• Текст

5

условий, приведенных в настоящем
руководстве.

13. Утилизацию котла после окончания срока

службы или его отдельных частей
необходимо производить в соответствии с
требованиями, касающимися обеспечения
защиты окружающей среды.

14. Производитель не несет ответственности

и не предоставляет гарантию на
неисправности, возникшие вследствие
невыполнения:

• требований, перечисленных в настоящем

руководстве

• норм и правил, требований стандартов,

соответствующих законам РФ

• условий, перечисленных в паспорте

изделия.

15.

Продавец или монтажная организация
обязаны передать пользователю комплект
сопроводительной документации к котлу.
На случай возможной транспортировки
котла его оригинальную упаковку
необходимо сохранять до тех пор, пока
котел не будет введен в эксплуатацию.

16. «Декларация о соответствии» размещена

на веб-сайте www.protherm.eu.

Обеспечение безопасности

оборудования и людей

• При проектировании, монтаже и

эксплуатации необходимо
руководствоваться следующими
документами, имеющими
законодательную силу на территории РФ:

— СНиПы по отоплению, вентиляции и

кондиционированию;

— Нормативные требования по пожарной

безопасности;

— ПУЭ/ПТЭ

электроустановок

потребителей;

•

Кроме соблюдения требований,
содержащихся во вышеназванных
документах, при эксплуатации котла
необходимо также выполнять требования
и рекомендации, перечисленные в
настоящем руководстве и
сопроводительной документации к котлу,
предоставляемой производителем. При
этом необходимо исключить
вмешательство в работу котла детей,
лиц, находящихся под воздействием

наркотических веществ, недееспособных

лиц и т.п.

На практике могут возникнуть ситуации,
в которых необходимо предпринять
следующие предупредительные меры:

•

предотвратить запуск (пусть даже
случайный) котла во время технического
осмотра или выполнения работ в сети
водоснабжения посредством прекращения
подачи электрической энергии к котлу
каким-либо иным способом, кроме как с
помощью главного выключателя (напр.,
посредством отключения котла от
источника электрического тока),

• в случае необходимости слива воды из

котла или системы отопления необходимо
следить за тем, чтобы вода не была
настолько горячей, чтобы вызвать ожоги

• в случае утечки воды из котлового

теплообменника или при его замерзании
не пытайтесь включить котел до тех пор,
пока не будут восстановлены нормальные
условия для работы котла.

Руководство по осблуживанию

Страница 6

• Изображение
• Текст

6

Руководство по осблуживанию

Руководство по осблуживанию

Управление и сигнализация

Рис. 1

Панель управления

Посредством панели управления можно
наблюдать за текущими значениями
температуры и давления воды, а также
производить настройку различных
параметров и режимов работы.
Описание элементов управления (Рис. 1):
1. Кнопка MODE/OK – служит для выбора

и сохранения установленных значений
регулируемых параметров.
2. Кнопка (-) – служит для уменьшения

значения регулируемого параметра, а
также для выбора отображаемого на
дисплее параметра.
3. Дисплей — служит для отображения

отдельных регулируемых и
эксплуатационных параметров котла.

4. Светодиод

– индикация режима

изображения или регулирования
температуры котловой воды.

5. Светодиод

– индикация режима

изображения или регулирования
температуры горячей хозяйственной воды.
6. Светодиод «kW» – индикация режима

изображения или установки значений
мнгновенной мощности котла.
7. Светодиод «bar» – индикация давления

воды в системе отопления.

8. Светодиод

– индикация текущего

состояния HDO (индикация неисправности
переключающего реле).
9. Кнопка (+) – увеличение значения

регулируемого параметра, выбор
изображаемого параметра.

1

2

3

4

5

6

7

8

9

Выбор режима считывания

Страница 7

• Изображение
• Текст

7

Выбор режима считывания

Отображение актуальной температуры

воды в системе отопления в °C

MODE / OK

Состояние отображения

актуального значения

температуры воды в

системе индицируется
посредством загорания
светодиода

на панели

управления. Если в данном

режиме горит светодиод в

правом нижнем углу

дисплея, это значит, что

котел получил команду на нагрев отпления.

Нажатием кнопки (+) перейдете в режим

отображения следующего параметра.

Отображение актуальной

температуры горячей воды в °C

MODE / OK

Состояние отображения

актуального значения

температуры горячей воды
индицируется посредством
загорания светодиода

на панели управления.

Если при этом светодиод в

правом нижнем углу

дисплея мигает, это значит,

котел работает в режиме нагрева воды в

бойлере; Нажатием кнопки (+) перейдете в

режим отображения следующего параметра.

Предупреждение: Значение данного

параметра появится на дисплее только тогда,

когда к котлу подключен бойлер косвенного

нагрева с NTC датчиком.

Если бойлер подключен к котлу с помощью

термостата, то на дисплее отображается

символ «—». Если в нижней части дисплея

начинает мигать индикатор и отображается

символ «Au», котел работает в режиме нагрева

воды во внешнем бойлере.

Отображение мгновенной мощности

котла в кВт

MODE / OK

Состояние отображения

значения мгновенной

мощности котла

индицируется

посредством загорания

светодиода «kW» на

панели управления.

Нажатием кнопки (+)

перейдете в режим отображения следующего

параметра.

Отображение давления воды в

системе отопления в барах

MODE / OK

Состояние отображения

значения давления воды в

системе отопления

индицируется

посредством загорания

светодиода «bar» на

панели управления.

Нажатием кнопки (+)

перейдете в режим

отображения следующего

параметра.
Предупреждение: Oтображение значений

параметров связанных с эквитермическим

регулированием появится на дисплее только

в случае подключения к котлу наружного

датчика температуры.

Отображение выбранной

эквитермической кривой

MODE / OK

Состояние отображения

на дисплее

установленной

эквитермической кривой

светодидами на панели

управления не

индицируется на панели

управления. Нажатием

кнопки (+) перейдете в

режим отображения

следующего параметра.

Отображение смещения

эквитермической кривой

MODE / OK

Состояние отображения

смещения

эквитермической кривой

светодиодами на панели

управления не

индицируется. Нажатием

кнопки (+) перейдете в

режим отображения

следующего параметра.

Выбор режима настройки

Страница 8

• Изображение
• Текст

8

Выбор режима настройки

Регулирование температуры отопления

MODE / OK

Нажатие кнопки MODE/

OK в режиме

отображения

температуры в системе

отопления позволяет

перейти в режим

регулировки значений

параметра температуры

отопления. Данное

состояние индицируется

миганием светодиода

на панели

управления котлом. С помощью кнопок (+)

и (-) можно устанавливать желаемое

значение температуры воды в системе

отопления. Диапазон настройки

температуры отопления — от 25 до 85 °C.

При выборе параметра „—“ („летний

режим“) режим отопления неактивен.

Нажатием кнопки MODE/OK сохраните

выбранное значение температуры

отопления и вернитесь в режим

отображения температуры отопления –
светодиод

перестанет мигать.

Регулирование температуры горячей

воды

MODE / OK

Нажатие кнопки MODE/

OK в режиме

отображения

температуры горячей

воды позволяет перейти

в режим установки

температуры горячей

воды в бойлере

косвенного нагрева.

Переход в режим нагрева

воды в бойлере сигнализируется миганием

светодиода на панели управления котла.

В случае подсоединения датчика NTC:

С помощью кнопок (+) и (-) выберите

желаемое значение температуры горячей

воды.

Диапазон настройки температуры горячей

воды — от 35 до 70 °C.

Для отключения функции подготовки

горячей воды установите на дисплее

параметр „—“. Нажатием кнопки MODE/

OK сохраните выбранное значение

температуры горячей воды и вернитесь в

режим отображения температуры горячей

воды – светодиод перестанет мигать.

В случае подсоединения термостата

бойлера:

С помощью кнопки (-) в режиме установки

температуры горячей воды в бойлере,

отключите нагрев воды в бойлере — на

дисплее отобразится символ „—“;

С помощью кнопки «+» в режиме установки

температуры горячей воды в бойлере,

включите нагрев воды в бойлере — на

дисплее отобразится символ «Au».

Предупреждение: конечная температура

горячей воды в бойлере зависит от

настройки термостата.

При нажатии кнопку MODE / OK

установленное значение сохраняется и

происходит возврат в режим установки

температуры горячей воды — светодиод

перстает мигать.
Предупреждение: этот параметр

может быть установлен только при

подсоединенном к котлу бойлере.

Настройка мощности котла в кВт

MODE / OK

Нажатие кнопки MODE/
OK в режиме
отображения значения
мгновенной мощности
котла позволяет перейти
в режим настройки
мощности котла. Переход
в данное состояние
сигнализируется

миганием светодиода «kW» на панели
управления котлом. С помощью кнопок (+)
и (-) выберите желаемое значение
мощности котла в кВт. Диапазон настройки
мощности зависит от типа котла
(максимальной теплопроизводительности
котла). Следующее нажатие кнопки MODE/
OK сохраняет выбранное значение и
возвращает Вас в режим изображения
актуального параметра мгновенной
мощности котла – светодиод «kW» перестает
мигать.
Предупреждение: Изменять значения

следующих параметров можно только в
случае подключения к котлу наружного
датчика температуры.

9настройка эквитермической кривой, Рис. 2

Страница 9

• Изображение
• Текст

9

Настройка эквитермической кривой

MODE / OK

Нажатием кнопки MODE/

OK в режиме

изображения выбранной

эквитермической кривой

перейдете в режим

настройки

эквитермической кривой.

Данное состояние

индицируется миганием

на дисплее котла буквы

«E». С помощью кнопок (+) и (-) выберите

требуемый наклон эквитермической

кривой. Диапазон настройки

эквитермической кривой от E0 до E9.

Отключение режима эквитермического

регулирования осуществляется выбором

значения «E-«. Нажатием кнопки MODE/OK

сохрантите выбранное значение наклона

эквитермической кривой и вернитесь в

режим отображения эквитермической

кривой – буква «E» на дисплее перестанет

мигать.

Настройка параметров смещения

эквитермической кривой

MODE / OK

Нажатием кнопки MODE/
OK в режиме
отображения параметра
смещения
эквитермической кривой
перейдете в режим
настройки параметра
смещения
эквитермической кривой.

Переход в данный режим индицируется
миганием на дисплее котла буквы «P».
Посредством кнопок (+) и (-) установите
желаемое значение смещения
эквитермической кривой. Диапазон
настройки от P0 до P9. При выборе
значения «P-» смещения эквитермической
кривой не происходит. Нажатием кнопки
MODE/OK сохраните выбранное значение
смещения эквитермической кривой и
вернитесь в режим отображения смещения
выбранной эквитермической кривой –
буква «P» на дисплее котла перестанет
мигать.

Рис. 2

20

30

40

50

60

70

80

90

-20

-10

0

10

20

0,2

0,4

0,6

1

1,2

1,5

2

2,5

3

3,5

µ

¶

·

наружная температураB .

..

Страница 10

• Изображение
• Текст

10

A – наружная температура
B – температура отопления
C – кривые отопления

дисплей

E-

E0

E1

E2

E3

E4

E5

E6

E7

E8

E9

кривая

0

0,2

0,4

0,6

1,0

1,2

1,5

2,0

2,5

3,0

3,5

дисплей

P-

P0

P1

P2

P3

P4

P5

P6

P7

P8

P9

требуемая

температура

20

15

16

17

18

19

21

22

23

24

25

Пример настройки наклона

эквитермической кривой

В случае выбора эквитермической
кривой 1 или 2 и желаемой температуры
отапливаемого помещения, отличной от 20
°C, например температуру 22 °C, смещение
эквитермической кривой будет происходить
как это указано на примере (рисунок
3). Параллельное смещение выбранной
кривой отопления 1 или 2 происходит

по оси “D” под углом 23°. В результате
при желаемой температуре воздуха в
помещении 22 °C и температуре наружного
воздуха 0°, авоматически рассчитанная
терморегулятором температура котловой
воды будет составлять около 55 °C.
Предупреждение: Если желаемая

температура воздуха в помещении еще
не установилась, или ее повышение
происходит слишком медленно, увеличьте
значение наклона кривой отопления.

Рис. 3

40

50

60

70

80

90

-20

-10

0

10

20

15

22

25

µ

¶

·

¸

D – выбор основания кривой (желаемая
температура воздуха в помещении)

Комментарии

Выделить → Я нашла инструкцию для своего водонагревателя здесь! #manualza

• Кликнуть →

Skat Skat 12 кВт Инструкция

Руководство по эксплуатации введение ……………………… .

.

Page 3

• изображение
• Текст

3

. ……………………………………. 4 Управление и сигнализация……………………. 6 Выбор режима чтения……………………. 7 Выбор режима настройки ………………………. 8 Сообщения о неисправностях котла …… .. 10 Схема управления работой котла …………. 11 Характеристики котла …………………………. 12 Пуск и остановка котла …………………. 13 Регулирование работы котла……………….. 13 Защитные функции котла…………………….. 15 Техническое обслуживание и уход………… 17 Транспортировка и хранение……………….. 18 Гарантия и гарантия условиях……………18 Технические параметры………………………..19Присоединительные размеры ………………. 20 Схема принципиальная ………………………… 21

СКАТ 6, 9, 12, 14, 18, 21, 24, 28 К

Серийный номер, обозначение типа, технические данные котла указаны на заводская табличка

, расположенная на нижней панели корпуса котла. Чтобы прочитать информацию о

на шильдике, необходимо снять переднюю панель корпуса котла.

Раздел «Инструкция по эксплуатации» содержит описание основных функций котла.

и рекомендации по безопасному использованию. Раздел «Инструкция по установке»

предназначен только для специалистов сервисных и монтажных организаций.

ИНСТРУКЦИЯ ПО УСТАНОВКЕ Введение ……………………….. ………………………………….. 25 Подключение котла к электросети ………. 26 Схема подключения бойлера косвенного нагрева…………………. 28 Схема подключения котла …………………. 30 Неисправности котла …………………………… 37

0020095669_04

Популярные модели

Электрокотел Protherm Скат 9 КР 13 самый покупаемый. Используется для обогрева помещений до 90 кв.м.

Как мы уже говорили, электрические котлы от Protherm представлены единственной линейкой Скат. Поэтому все оборудование имеет схожие характеристики, отличаясь электрической мощностью и потребляемым током — все остальные данные идентичны, вплоть до габаритов и веса. Самые популярные модели: 9 кВт, 12 кВт и 21 кВт. .

Кроме того, в модельный ряд Скат входят модели мощностью 6 кВт, 14 кВт, 18 кВт, 24 кВт и 28 кВт — максимальная площадь нагрева зависит от мощности (в расчетах необходимо учитывать потери тепла и возможность подключения бойлера).

Введение

Страница 4

• Фото
• Текст

4

Вы стали обладателем котла центрального отопления с возможностью регулировки теплового комфорта с помощью электрического отопления. Надеемся, что электрокотел Скат прослужит вам долго и надежно. При его установке и обслуживании необходимо соблюдать определенные правила. Поэтому просим Вас внимательно ознакомиться с содержанием данной инструкции по эксплуатации и при работе с котлом действовать в соответствии с данными в ней рекомендациями и указаниями. Мы верим, что электрический котел СКАТ поможет вам создать в доме приятную атмосферу и оптимальный тепловой комфорт. Пожалуйста, обратите внимание на следующие основные моменты:

1.

Котел вместе с сопутствующим оборудованием должен устанавливаться и эксплуатироваться в соответствии с проектной документацией, соответствующими действующими законами и техническими регламентами, а также инструкциями производителя.

2. Котел разрешается устанавливать только в

специально оборудованных помещениях.

3. Ввод котла в эксплуатацию после установки

может производиться только

специалистом специализированной организации, сертифицированной Protherm.

4.

Котел соответствует требованиям стандартов и нормативных документов, действующих на территории Российской Федерации, что подтверждается Сертификатом соответствия, выданным уполномоченным органом, Разрешением на применение Федеральной службы по Экологический, технологический и атомный надзор.

5.

В случае возникновения неисправностей обращаться только в специализированную сервисную организацию — непрофессиональную

Введение

фальсификация может повлиять на гарантию оборудования.

6.

Работник сервисной организации, вводящей котел в эксплуатацию, обязан ознакомить пользователя с техникой безопасности при обслуживании оборудования и контроле за работой котла; операции, которые пользователь вправе выполнять самостоятельно и операции, которые вправе выполнять только квалифицированный специалист обслуживающей организации. Если указанная сервисная организация является также поставщиком котла, она обязана обеспечить сохранение заводской упаковки котла на случай возможной транспортировки.

7. Проверить целостность и комплектность.

доставка.

8. Убедитесь, что тип поставляемого Вам котла

по входным параметрам (указанным на заводской табличке) подходит для эксплуатации в данном регионе. Входные параметры означают: напряжение электрической сети.

9. В случае отсутствия у Вас определенного

для уверенности в правильности своих действий по обслуживанию котла найдите и внимательно изучите соответствующие инструкции и рекомендации, содержащиеся в данном руководстве по обслуживанию, и действуйте исключительно в соответствии с их.

10.

Не удаляйте и не повреждайте маркировку или надписи на котле.

Сохранять оригинальную упаковку котла на случай возможной транспортировки до ввода котла в эксплуатацию.

11.

Для ремонта используйте только оригинальные запасные части. Запрещается вмешиваться во внутреннее устройство котла и вносить какие-либо изменения в его конструкцию.

12.

В случае длительного отключения котла рекомендуется опорожнить его и отключить от сети. Эта рекомендация сделана с учетом общего

Безопасность при эксплуатации

Отопление помещения электрическим теплогенератором должно быть полностью безопасным. Безопасность эксплуатации обеспечивают следующие системы:

• Система аварийного отключения. Инициируется специальным датчиком перегрева. Аварийное отключение происходит при достижении температуры теплоносителя более 1000 градусов.
• Автоматическая задержка включения и выключения ТЭНов по заданной мощности.
• Аварийный датчик давления. Механизм срабатывает в результате снижения давления охлаждающей жидкости ниже 0,8 бар.
• Пять степеней защиты устройства в зависимости от напряжения.

Электрические котлы Протерм, применяемые для оборудования автономной системы отопления, представляют собой высокотехнологичные современные устройства. Они подходят для использования в климатических условиях, типичных для нашей страны.

Что такое деаэратор в котельной — вопрос достойный внимания для людей, не знакомых с этим устройством.

О типах деаэраторов читайте здесь.

В обязательном порядке котлы оснащены электронным управлением и системой безопасности, что делает их работу максимально безопасной. Аппараты имеют очень высокий КПД (99,5%), что значительно снижает затраты на отопление дома или другого помещения.
Монтаж оборудования не представляет сложности, не требует в последующем наличия специальных навыков для обслуживания.

Инструкция ↑

• Котел устанавливается специалистом в соответствии с проектной документацией.
• Перед запуском специалист проводит инструктаж потребителей по принципам работы оборудования.
• Перед включением котла необходимо подключить его к сети, открыть краны на отопительном контуре и проверить уровень давления в системе (оно должно быть в пределах 1-2 бар).
• На дисплее отображаются параметры настройки.
• Потребитель задает требуемую температуру для системы отопления, контура водоснабжения (при подключении котла) и требуемую мощность.
• Если давление в системе падает, на дисплее мигает индикатор «бар». Это указывает на необходимость добавления воды в систему. Если давление все же падает, необходимо обратиться к специалисту.
• Если котел остановлен на длительное время, необходимо будет отключить его от электросети и перекрыть краны. Если это происходит зимой, необходимо слить воду из системы во избежание замерзания.

Внимание: Не используйте абразивные или другие химические средства для очистки котла. Поверхность корпуса можно протирать влажной тканью, а затем вытирать насухо.

8. Любые неисправности в работе оборудования диагностируются электроникой и на дисплей выводится информация с кодом ошибки. Кодовые номера расшифровываются в инструкции. 9. Если котел неисправен, например, из теплообменника начинает капать вода или он замерз, подключать его к сети запрещается. Вам необходимо вызвать специалиста для диагностики и ремонта. 10. Детали котла можно заменять только оригинальными запчастями.

Модельный ряд котлов Protherm — одноконтурные и двухконтурные

Газовое оборудование Proterm выпускается европейским производителем в нескольких модификациях, что позволяет подобрать модель, оптимальную с точки зрения функциональности, а также практичности и максимально удобная модель в эксплуатации.

Настенное

Настенное газовое оборудование имеет неоспоримые преимущества, среди которых компактность, внешняя эстетика, отличные эксплуатационные свойства, возможность адаптации к работе с разными энергоносителями путем замены штатной форсунки, а также экономичность.

• «Пантера». Недорогая модель с двумя теплообменниками для отопления помещений и нагрева воды. Современный обогреватель с возможностью работы в закрытой системе. Имеет надежную защиту от замерзания, автоматическую отсечку газа и управление насосом.

Недорогой вариант отопителя в линейке Protherm

• «Ягуар». Бюджетный вариант оборудования, не имеющий режима зима/лето. Двухконтурный агрегат с закрытым типом камеры сгорания и управлением при помощи рукояток.

Простая модель с минимально необходимым набором функций

• «Гепард». Двухконтурный турбированный котел мощностью 11-23 кВт и закрытым типом камеры сгорания. Даже маломощные модели способны за одну минуту нагреть 10-11 литров воды. Настенный прибор, в котором движение теплоносителя осуществляется принудительно.

Турбированный котел с высоким КПД

• «Тигр». Он отличается аккуратным внешним видом, информативным ЖК-дисплеем и очень простым управлением. Есть возможность программирования на разные режимы работы или работа в автоматическом режиме «комфорт». Есть возможность автоматического регулирования процесса горения, его отличает особая система зажигания.

Компактное оборудование с различными режимами работы

Основные характеристики котла

Напольный тип

Напольные одноконтурные и двухконтурные котлы имеют ряд преимуществ, которые делают этот тип оборудования востребованным у потребителей. Нельзя обойти вниманием высокие эксплуатационные показатели, максимальную эффективность теплоотдачи, экономичный расход топлива, широкий функционал и гарантированную долговечность.

• «Медведь». Качественный чугунный теплообменник делает агрегат долговечным и очень надежным. Модель имеет режим «Зима-Лето» и удобный контроль тяги. Он имеет автоматическое регулирование процесса горения и отличается особой системой зажигания.

Чугунный теплообменник предполагает длительную эксплуатацию котла

• «Буйвол». Удобный и долговечный котел с высоким КПД, способный работать на различных видах топлива. Очень мощный агрегат с высокой степенью надежности.

Мощное оборудование, способное работать на разных видах топлива

Основные характеристики модели Бизон

Котел напольный с надежным теплообменником

Основные характеристики модели

Стационарный отопительный газовый котел

Основные характеристики модели Медведь КЛОМ17

Устройство газового котла Протерм

Различные модификации газового оборудования имеют индивидуальные характеристики устройства.

Изготовление котлов с использованием низкотемпературного чугуна способствует эффективной минимизации тепловых потерь. Особенностью устройства отопительных приборов марки «Протерм» является также необычный, достаточно экологичный способ сжигания топлива.

Основные узлы газового отопительного оборудования представлены:

• система розжига;
• горелка;
• теплообменник.

Источник тепла представлен пламенем горелки, в которой сжигается газ, а за нагрев теплоносителя отвечает теплообменник. Процесс подачи газа контролируется термостатом, при этом продукты горения, представленные в основном парами воды и углекислым газом, удаляются через систему дымоходов.

Котлы Протерм используются для отопления и горячего водоснабжения

Лучший электрический отопительный котел для дома, Рейтинг 2021

При выборе хорошего электрического котла отопления для дома важно учитывать несколько критериев. Статья поможет определить необходимую мощность, КПД, энергоэффективность, функциональность и предпочтительный тип нагревательного элемента для продуктов при покупке. Мы расскажем вам о лучших электрических котлах отопления и предоставим рейтинг. Выбор отопительных изделий станет проще, если сравнить их достоинства и недостатки.

Содержание

1. Как выбрать хороший отопительный котел
2. Лучшие производители продукции
3. Рейтинг лучших электрических отопительных котлов 2020 года
4. Как выбрать хороший электрический отопительный котел: видео

Как выбрать хороший отопительный котёл котел

Отопительные котлы выбирают давно. Поэтому важно не ошибиться с продуктом. Цена – не единственный критерий, которым следует руководствоваться при покупке. Отопительные изделия различаются по многим параметрам. Прежде чем отправиться в магазин, важно определиться с основными.

• Мощность — определяется исходя из площади помещения, которое будет обогреваться. На 10 квадратных метров потребуется 1 кВт. Не забывайте о наличии утепления помещения. Также учитываются двери и окна. Если стены тонкие, не утепленные, а окон много, вышеприведенная формула не сработает и мощности не хватит. Для надежности стоит увеличить мощность на 30-40%.
• Эффективность — параметр, с которым не возникнет затруднений. Дело в том, что КПД практически всех электрокотлов находится в пределах 95-99%. Разница составляет всего несколько процентов. Поэтому нет причин сомневаться в эффективности продуктов.
• Количество контуров — Электрокотлы делятся на одноконтурные и двухконтурные. Один контур отвечает только за нагрев. Второй тип изделия обеспечивает горячее водоснабжение. Однако это энергозатратно. Этот вариант не популярен.
• Функциональные — по функциональным возможностям котлы также делятся на одноконтурные и двухконтурные. На последнем варианте стоит остановиться подробнее. Котел с двумя контурами может быть проточным и накопительным. При проточном типе нагрев происходит перед использованием воды. Его нужно применять постоянно. Котел должен быть мощным. В продукте хранения вода остается горячей внутри.
• ТЭН типа — котлы могут быть ТЭНными, электродными и индукционными. Последняя версия последнего поколения. Нагревательные элементы пользуются наибольшей популярностью. Однако изделия для индукционного нагрева экономичны, практичны и компактны. Но они дорогие.

Важно! Энергосберегающий котел должен иметь качественный блок автоматики. Его отказ приведет к отключению всей системы.

Ведущие производители продукции

Вам нужно выбрать котел сразу из рекомендованных производителей. Важно, чтобы продукция была оценена пользователями и экспертами, проверена временем. Какие производители хорошо зарекомендовали себя на рынке:

1. Protherm — компания, покорившая сначала Германию, затем Украину и Россию. Производитель имеет сертификат качества. В основном производит электрические котлы. Они настенные. Есть возможность приобрести мощность от 6 до 28 кВт, высокий КПД. Одноконтурные изделия.
2. Vaillant Компания, частью которой является Protherm. Котлы имеют более высокую цену, но они компактны, надежны и просты.
3. ЗОТА — отечественный производитель, цена доступная, при этом качество практически не уступает. Есть возможность купить очень мощный котел — до 400 кВт. Нагревательный элемент — нагревательный элемент.
4. ЭВАН — крупный производитель, представленный на рынке товаров разной ценовой категории. Разброс мощности от 2,5 до 480 кВт.

Рейтинг лучших электрических котлов отопления 2020 года

По отзывам пользователей удалось составить рейтинг лучших электрических котлов. Соответствуют рекомендованным параметрам. Обладают высоким КПД, энергоэффективны и функциональны, зарекомендовали себя на рынке как надежные котлы отопления.

• ЭВАН Вармос-IV.
• Protherm Скат 14 кр.
• Vaillant eloBLOCK VE 12.
• ЗОТА 9Люкс.
• ЭВАН ЭКСПЕРТ 9.
• Protherm Skat 21 KR 13.
• Protherm Skat 12 KR 13.
• ЭВАН Следующий 12.
• МОРА-ТОП Электра Комфорт 15К.
• Коспель ЭККО. Л2 12.

1

ЭВАН Вармос-IV

ЭВАН Вармос-IV лучший одноконтурный электрокотел с ТЭНом. Используется только для обогрева помещений, максимальная мощность 9,45 кВт, позволяет отапливать площадь до 94 квадратных метра. КПД высокий — 99%. Настенный монтаж, электронная система управления. Оснащен индикатором включения и термометром. Защищен от перегрева, замерзание будет предотвращено. Весит 27 кг. Производитель обещает, что продукт будет работать от 10 лет.

Положительные черты:

• простота и функциональность;
• выгодное соотношение цена-качество;
Вода очищенная марки
• может использоваться в качестве теплоносителя.

Недостатки:

• не найдено.

2

Protherm Skat 14 KR

Protherm Skat 14 KR — электрический котел с ТЭНом. Оснащен одним контуром, рассчитан на отопление без нагрева воды. Возможно выбрать мощность от 2 до 14 кВт. Хороший КПД — 99%. Система управления электронная, котел крепится к стене. Имеется 6 уровней мощности с плавным переходом. Имеется циркуляционный насос и расширительный бак на 7 литров.

Продукт многофункциональный. Имеет индикатор включения и измеритель температуры. Преимуществом будет дисплей, возможность управления извне и подключение теплого пола. Продукт защищен от перегрева, замерзания. Насос не блокируется. Весит 34 кг. Срок бесперебойной работы 10 лет.

Положительные черты:

• компактность;
• простота настройки;
Безопасность
• .

Недостатки:

• шумно.

3

Vaillant eloBLOCK VE 12

Vaillant eloBLOCK VE 12 – это котел с простым нагревательным элементом ТЭН. Есть только отопительный контур. Мощность от 6 до 12 кВт. КПД соответствует максимальным требованиям — 99%. Настенное крепление, немеханическое управление. 2 ступени мощности.

Напряжение сети трехфазное. Расширительный бачок объемный – на 10 литров, по этому показателю он превосходит предыдущую версию. Циркуляционный насос встроенный. Котел облегчает использование встроенного индикатора включения, термометра, манометра.

В качестве преимущества стоит отметить наличие дисплея, внешнего управления. Насос заблокирован. Есть воздухоотводчик, предохранительный клапан, защита от слишком низких и высоких температур, самодиагностика. Изделие весит 33 кг и прослужит 10 лет.

Преимущества:

• надежность;
• соответствует всем необходимым критериям;
• простота использования.

Недостатки:

• не найдено.

4

ZOTA 9 Lux

ZOTA 9 Lux – одноконтурный котел с ТЭНами. Мощность от 3 до 9 кВт. Отапливает до 90 кв. Настенный монтаж, электронное управление. Есть 3 уровня мощности. Напряжение сети однофазное или трехфазное. Котел оснащен индикатором включения, термометром, комнатным термостатом.

Так же есть датчик наружной температуры и программатор. Из особенностей стоит выделить дисплей, подключение теплого пола и подключение внешнего управления. Для безопасности есть самодиагностика, защита от перегрева и замерзания. Компактное устройство весит всего 18 кг. Преимущества:

• компактность;
• прост в использовании;
Изготовлено
• высококачественных элементов.

Недостатки:

• дорого менять нагревательный элемент.

5

ЭВАН ЭКСПЕРТ 9

ЭВАН ЭКСПЕРТ 9 — котел для отопления помещений отечественного производителя с ТЭНами. Разброс мощности от 1 до 9 кВт. Позволяет отапливать до 90 кв. Настенный, с электронным управлением. Продукт имеет 9уровни мощности. Напряжение сети однофазное или двухфазное.

Имеется встроенный насос для циркуляции. Для комфорта есть индикатор включения, программатор, дисплей, возможность внешнего управления, а также функция «теплый пол». Для безопасности встроены автодиагностика, защита от перегрева, предохранительный клапан, воздухоотводчик. Весит прибор 41 кг.

Преимущества:

• простота использования;
• целая система отопления в одном котле;
• хорошая работа.

Недостатки:

• не найдено.

6

Protherm Skat 21 KR 13

Protherm Skat 21 KR 13 представляет собой электрический одноконтурный котел с ТЭНами. Мощность до 21 кВт. Высокий КПД — 99,5%. Электронное управление. Изделие монтируется на стену. Напряжение сети трехфазное.

Имеется встроенный циркуляционный насос и расширительный бак на 7 литров. Комфортное использование обеспечивают индикатор включения, термометр, дисплей, а также подключение теплого пола. Встроенная самодиагностика, защита от перегрева и замерзания гарантируют безопасность. Насос защищен от блокировки. Вес устройства 34 кг. Производитель обещает 10 лет работы.

Преимущества:

• простота использования;
• простота настройки;
• хорошее качество сборки;
• достаточный объем расширительного бачка.

Недостатки:

• не найдено.

6

Protherm Skat 12 KR 13

Protherm Skat 12 KR 13 — котел с ТЭНами, имеет один контур. Мощность от 2 до 12 кВт. Требуемый КПД составляет 99%. Электронная система управления. Размещение на стене. Продукт имеет 6 уровней мощности. Трехфазная сеть. Есть насос для циркуляции, расширительный бак на 7 литров.

Удобство использования обеспечивают индикатор включения, датчик температуры, дисплей, возможность дистанционного управления, подключение теплого пола. Встроенная автодиагностика, система защищена от слишком низких и высоких температур. Насос не блокируется. Вес — 34 кг. Срок службы — 10 лет.

Преимущества:

• работает исправно;
• хорошее качество по доступной цене.

Недостатки:

• иногда громко работает.

8

ЭВАН Некст 12

ЭВАН Некст 12 — одноконтурный котел с ТЭНами. Мощность системы отопления от 6 до 12 кВт. Обогревает до 120 кв. КПД высокий — 99%. Управляется механически. Котел устанавливается на стену. Есть два уровня мощности. Трехфазное сетевое напряжение. Изделие защищено от перегрева. Весит 8 кг. Производитель обещает 10 лет работы.

Преимущества:

• низкий уровень шума;
• компактность;
• низкая цена;
• Простота управления.

Недостатки:

• не найдено.

9

MORA-TOP Electra Comfort 15K

MORA-TOP Electra Comfort 15K – одноконтурный котел с ТЭНами. Мощность изделия от 2,5 до 15 кВт. Управление не механическое. Настенный. Напряжение сети трехфазное. Встроенный насос и расширительный бак на 8 литров. Для удобства есть индикатор включения, измеритель температуры, манометр, дисплей, возможность управления извне.

Для безопасности и защиты от поломки встроена самодиагностика, защита от воздействия высоких и низких температур, насос не блокируется, встроен предохранительный клапан. Вес изделия — 38 кг.

Преимущества:

• безопасность;
• простота управления;
• хорошее качество;
• бесшумная работа;
• плавное изменение мощности.

Недостатки:

• не найдено.

10

Коспел ЭККО. L2 12

Коспел ЭККО. Л2 12 – одноконтурный котел с ТЭНом. Мощность изделия составляет 12 кВт, что позволяет отапливать помещение до 120 кв. Электронное управление. Котел настенный. Имеет 6 ступеней мощности. Напряжение сети трехфазное. Встроенный циркуляционный насос.

Удобство обеспечат индикатор включения, термометр, термостат и программатор. Есть дисплей, возможность внешнего управления. Котел защищен от перегрева и имеет предохранительный клапан. Весит 17 кг.

Преимущества:

• низкий уровень шума;
• много функций;
• бесперебойная работа.
