Электролитические конденсаторы маркировка полярность: Определение полярности электролитического конденсатора по внешнему виду

Маркировка SMD конденсаторов и их обозначения

Главная » Электрика » Компоненты

Автор: Школа светодизайна MosBuild

Впервые столкнувшийся с видом SMD-конденсатора радиолюбитель недоумевает, как же разобраться во всех этих «квадратиках» и «бочонках», если на некоторых вообще отсутствует маркировка, а если и есть таковая, то и не поймешь, что же она обозначает. А ведь хочется идти в ногу со временем, а значит, придется разобраться все-таки, как определить принадлежность элемента платы, отличить один компонент от другого. Как оказалось, все же различия есть, и маркировка, хотя и не всегда и не на всех конденсаторах, дает представление о параметрах. Есть, конечно, SMD-компоненты и без опознавательных знаков, но обо всем по порядку. Для начала следует понять, что же представляет собой этот элемент и в чем его задача.

Работает такой компонент следующим образом. На каждую из двух пластинок, расположенных внутри, подаются разноименные заряды (полярность их разнится), которые стремятся один к другому согласно законам физики. Но «проникнуть» на противоположную пластину заряд не может по причине того, что между ними диэлектрическая прокладка, а следовательно, не найдя выхода и не имея возможности «уйти» от близлежащего противоположного полюса, накапливается в конденсаторе до заполнения его емкости.

Содержание

1. Виды конденсаторов
2. Электролитические компоненты
3. Керамические компоненты
4. Маркировка танталовых SMD-конденсаторов
5. Обозначение в схемах

Виды конденсаторов

Различные виды конденсаторов и обозначение полярности на них

Конденсаторы различаются по видам, их насчитывается всего три:

• Керамические, пленочные и им подобные неполярные не маркируются, но их характеристики легко определяются при помощи мультиметра. Диапазон емкостей от 10 пикофарад до 10 микрофарад.
• Электролитические – производятся в форме алюминиевого бочонка, маркируются, с виду напоминают обычные вводные, но монтируются на поверхности.
• Танталовые – корпус прямоугольный, размеры разные. Цвет выпуска – черный, желтый, оранжевый. Маркируются специальным кодом.

Электролитические компоненты

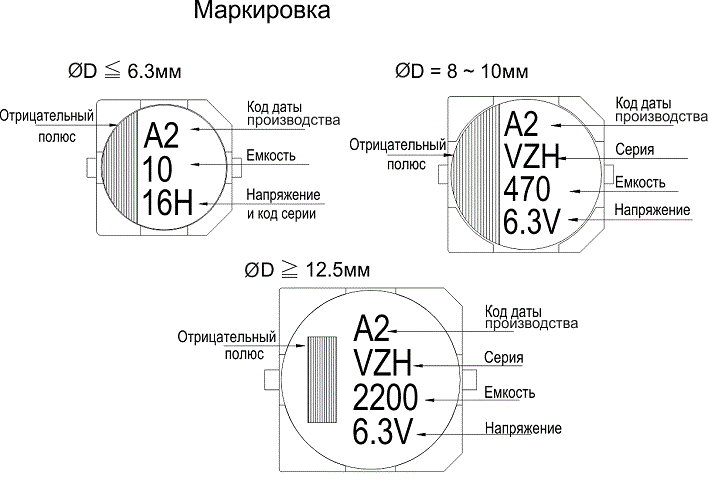

На таких SMD-компонентах обычно промаркирована емкость и рабочее напряжение. К примеру, это может быть 156v, что будет означать, что его характеристики – 15 микрофарад и напряжение в 6 В.

А может оказаться, что маркировка совершенно другая, например D20475. Подобный код определяет конденсатор как 4.7 мкФ 20 В. Ниже представлен перечень буквенных обозначений совместно с их эквивалентом напряжения:

• е – 2.5 В;
• G – 4 В;
• J – 6.3 В;
• A – 10 В;
• С – 16 В;
• D – 20 В;
• Е – 25 В;
• V – 35 В;
• Н – 50 В.

Полоска, равно как и срез, показывает положение ввода «+».

Керамические компоненты

Маркировка керамических SMD-конденсаторов имеет более широкое количество обозначений, хотя сам код их содержит всего 2–3 символа и цифру. Первым символом, при его наличии, обозначен производитель, второй говорит о номинальном напряжении конденсатора, ну а цифра – емкостный показатель в пкФ.

К примеру, простейшая маркировка Т4 будет означать, что емкость данного керамического конденсатора равна 5.1 × 10 в 4-й степени пкФ.

Таблица обозначений номинального напряжения представлена ниже.

Таблица маркировки керамических накопителей

Маркировка танталовых SMD-конденсаторов

Такие элементы типоразмера «а» и «в» маркируются буквенным кодом по номинальному напряжению. Таких букв 8 – это G, J, A, C, D, E, V, T. Каждая буква соответствует напряжению, соответственно – 4, 6.3, 10, 16, 20, 25, 35, 50. За ним следует емкостный код в пкФ, состоящий из трех цифр, последняя из которых будет обозначать число нулей. К примеру, маркировкой Е105 обозначен конденсатор 1 000 000 пкФ = 10 мкФ, а его номинал составит 25 В.

Размеры C, D, E маркируются прямым кодом, подобно коду электролитических конденсаторов.

Основная сложность в маркировке подобных конденсаторов в том, что на данный момент, хотя и есть общепринятые правила обозначений, некоторые крупные и известные компании вводят свою систему обозначений и кодов, которая кардинально отличается от общепринятой. Делается это для того, чтобы при ремонте изготовленных ими печатных плат применялись только оригинальные детали и SMD-компоненты.

Обозначение в схемах

Понравилась статья? Поделиться с друзьями:

Электролитические конденсаторы 22мк

Алюминиевый электролитический конденсатор радиального типа – электролитическое накопительное устройство постоянной ёмкости 22мкФ при напряжении 25В, 35В, 50В, 63В, 400В, 450В.
Допустимое отклонение ёмкости составляет ±20%.

Корпус цилиндрический с однонаправленными проволочными гибкими выводами радиального типа (radial lead) или жесткими  лепестковыми выводами  (snap-in).
Имеет полярный тип конструкции. Полярность выводов, номинальное напряжение и ёмкость, а также маркировка конденсатора указаны на корпусе. Определить где плюс или минус конденсатора можно по отметкам на корпусе или по длине выводов (минусовой вывод короткий).

Применяются в блоках питания и зарядных устройствах, частотных преобразователях, аудио и бытовой аппаратуре. При установке конденсатора в электрическую цепь необходимо строго соблюдать полярность его полюсов, ёмкость и номинальное напряжение. Также необходимо обеспечить свободное пространство вокруг конденсатора для возможного срабатывания защитного клапана. Перед установкой конденсаторы следует разрядить, замыкая выводы через резистор сопротивлением 1кОм.

Сортировать по:НазваниюЦенеНаличию

На странице:12244896

	Электролитический конденсатор 22мк / 100в. GEMBIRD,105°C Бренд: GEMBIRD	15 ₽		Добавить к сравнению
	Электролитический конденсатор 22мк / 160в. ELZET (CD263),105°C Бренд: ELZET	20 ₽		Добавить к сравнению
	Электролитический конденсатор 22мк / 250в. ELZET (CD263),105°C Бренд: ELZET	30 ₽		Добавить к сравнению
	Электролитический конденсатор 22мк / 400в. JAMICON (TK),105°C Бренд: JAMICON	35 ₽		Добавить к сравнению
	Электролитический конденсатор 22мк / 63в. ELZET (CD263),105°C Бренд: ELZET	15 ₽		Добавить к сравнению
	Электролитический конденсатор 22мк / 450в. RUBYCON,105°C	45 ₽		Добавить к сравнению
	Электролитический конденсатор 22мк / 450в. GEMBIRD,105°C Бренд: GEMBIRD	60 ₽		Добавить к сравнению
	Электролитический конденсатор 22мк / 400в. ELZET (CD263),105°C Бренд: ELZET	35 ₽		Добавить к сравнению
	Электролитический конденсатор 22мк / 450в. ELZET (CD263),105°C Бренд: ELZET	60 ₽		Добавить к сравнению
	Электролитический конденсатор 22мк / 50в. BURNON,105°C	10 ₽		Добавить к сравнению

P-FINN – FINN Test Electronics

Close

Запросить цену

FINN Test Electronics

948 Donata Ct., Unit B

Lake Zurich, IL 60047

90 008 (224) 662-0383

Резюме цитаты

Номер детали

TCUFOS

Описание

Ultra FINN™ с втулкой

Количество

200

ПРИНЦИП ДЕЙСТВИЯ

P -Конструкция FINN включает в себя как светодиодный источник света, так и датчик освещенности в простой легко устанавливаемой сборке. и доступен с синими, зелеными и красными источниками света. P-FINN работает, отражая свет от внутреннего светодиода в точку фокусировки и обратно к датчику. Выход датчика представляет собой напряжение постоянного тока, пропорциональное отраженному свету. Чем больше отраженного света, тем выше выходное напряжение постоянного тока.

МЕТОД РАБОТЫ

При наличии компонента свет будет отражаться от объекта обратно в датчик, что приводит к высокому выходному напряжению. Если объект отсутствует, то свет не будет отражаться обратно, что приведет к низкому выходному напряжению.

При применении объектной ориентации объект должен иметь несимметричный цветовой узор. Например, если объект светлого цвета и имеет черную метку ориентации, P-FINN ^® будет выровнен по месту на детали, чтобы на нем была либо темная неотражающая метка ориентации, либо отражающая метка. поверхность под датчик. Выход постоянного тока датчика будет низким, если он нацелен на темную метку ориентации. Выход постоянного тока датчика будет высоким, если он нацелен на более светлую отражающую поверхность. Как правило, если компонент отсутствует, вывод будет нулевым.

ХАРАКТЕРИСТИКИ

• Рабочее напряжение от 3,0 В _{постоянного тока} – 5,5 В постоянного тока _{постоянного тока}
• Стандартный стержень из гвоздей 100-миллиметровые датчики, используемые для легкой установки в приспособлении
• Размещение и/или ориентация, определяемые одним измерением сигнала
• Монтаж под прямым углом прост в установке
• Полная автоматизация, действия оператора не требуются
• Значительно быстрее, чем проверка оператором
• Дополнительное смещение для точной настройки интенсивности внутреннего светодиода

ПРИЛОЖЕНИЯ

• Любая тестовая среда, где требуется вступительный тест
• Используется в различных отраслях промышленности — автомобилестроении, телекоммуникациях, сетевых решениях, медицине
• Контроль качества для большинства поточных производственных сред
• Проверка полярности полярных компонентов или конденсаторов

КОНТАКТЫ

• Три контакта: выход (сигнал), заземление и питание, а также дополнительный контакт BIAS для регулировки интенсивности светодиода
• Штифты расположены на расстоянии 150 мил друг от друга (за исключением штифта BIAS)

Источник питания

Для PFINN ^® требуется источник минимального напряжения питания, которое может варьироваться от 3,0 до 5,5 В, ток обычно составляет 10 мА при 5 В постоянного тока.

Информация для заказа


Номер детали

Описание

PFINN-B

Синий P-FINN

PFINN-R

Красный P-FI NN

PFINN-G

Зеленый P-FINN

Узнать цену продукта

Выберите продукт

— Селект —

• PFINN-B
• ПФИНН-Р
• ПФИНН-Г

Количество

Маркировка полярности конденсатора: Полное руководство

О маркировке полярности конденсатора. Энтузиасты техники понимают, что конденсатор является важным электронным компонентом, таким как диод или резистор.

Как правило, конденсатор представляет собой пассивный компонент с двумя выводами, который накапливает заряд в цепи. Удивительно, но мы можем разделить конденсаторы на поляризованные и неполяризованные.

Однако сегодня нас интересуют поляризованные конденсаторы с определенными положительными и отрицательными выводами. Это поможет вам легко встроить их в вашу схему во время разработки.

К сожалению, мало кто понимает, как работает маркировка полярности конденсаторов. Мы написали эту статью специально для вас, если вы подпадаете под такую ​​категорию.

Содержание

• Что такое маркировка полярности конденсатора?
• Как определить полярность конденсатора
  • Визуальная идентификация
    • Радиальные электролитические конденсаторы Полярность
    • Танталовые конденсаторы Полярность
    • Алюминиевые электролитические конденсаторы Полярность
  • Использование мультиметра
  9004 8
• Все ли конденсаторы имеют маркировку полярности?
  • Сравнение поляризованных и неполяризованных конденсаторов
    • Материал диэлектрика
    • Характеристики
    • Емкость
• Полярность электролитического конденсатора
  • Преимущества электролитических конденсаторов
  • Недостатки электролитических конденсаторов
  • Применение электролитических конденсаторов
• Что происходит, когда вы меняете полярность конденсатора?
• Часто задаваемые вопросы
  • Есть ли разница между поляризованными и неполяризованными конденсаторами?
  • Почему полярность конденсатора имеет значение?
• Заключение

Что такое маркировка полярности конденсатора?

(символ поляризованного конденсатора)

Конденсатор — это пассивный компонент с двумя выводами, сохраняющий небольшой заряд в цепи. Удивительно, но у нас есть два типа конденсаторов: поляризованные и неполяризованные.

Неполяризованный конденсатор не имеет определенной полярности, в то время как поляризованный конденсатор имеет определенные положительные и отрицательные клеммы.

Таким образом, вы должны подключить поляризованный конденсатор в направлении полярности вашей цепи.

Символы положительной (+) и отрицательной (-) полярности конденсатора на вашем компоненте — это то, что мы называем маркировкой полярности конденсатора.

Обычно положительный вывод указывает на анод, а отрицательный — на катод.

По стрелке можно также определить полярность конденсатора по положительным и отрицательным символам. Здесь стрелка указывает на отрицательную клемму.

Наконец, вы заметите маркировку NP на неполяризованной емкости, которая означает «неполяризованный». Поэтому мы обозначаем радиальную и осевую неполяризованные как NPR и NPA соответственно.

Как определить полярность конденсатора

У нас есть два основных метода определения полярности конденсатора:

• Визуальная идентификация
• Использование мультиметра

Визуальная идентификация

Иногда все, что вам нужно, чтобы определить полярность конденсатора острое наблюдение. Ознакомьтесь с тремя распространенными сценариями для этого варианта ниже:

Радиальные электролитические конденсаторы Полярность

Эти конденсаторы поставляются с двумя контактами черного-серого или зелено-черного цвета. Таким образом, вы можете использовать цвет и длину контакта для определения полярности. Как правило, более длинный штифт представляет собой анод, а более короткий — катод.

В случае цвета зеленый в зелено-черном или черный в черно-сером сочетании представляет собой анод. Кроме того, черный и серый в зелено-черном и черно-сером сочетании представляют собой катод.

Танталовые конденсаторы Полярность

Эти компоненты желтого цвета; вы можете установить их на поверхность вашей печатной платы. Когда вы проверяете поверхность корпуса, конец, отмеченный штрихом, представляет собой анод. Поэтому он автоматически делает катод другим концом.

Алюминиевые электролитические конденсаторы Полярность

Большинство алюминиевых электролитических конденсаторов имеют серый цвет. При этом они имеют геометрическую конфигурацию с прямоугольными и трапециевидными углами.

Сторона серого цвета обозначает положительный полюс (анод), а черная часть обозначает отрицательный полюс или катод.

При этом штифт, соответствующий прямоугольному краю основания, относится к катоду, а штифт, соответствующий трапециевидному краю, относится к аноду.

Использование мультиметра

(Цифровой мультиметр)

Немногие люди могут определить полярность емкости, проверив ее внешний вид. И тут на помощь приходит мультиметр. Удивительно, но мультиметр известен тем, что предлагает точные и точные результаты.

При подключении анода и катода конденсатора к положительному и отрицательному полюсам источника питания возникает большое сопротивление утечки. Следовательно, через конденсатор будет проходить небольшой ток. В противном случае конденсатор будет иметь низкое сопротивление утечки и высокий ток утечки.

Чтобы использовать мультиметр, выполните следующие действия:

1. Для начала подключите один контакт к черному маркеру мультиметра, а другой — к красному.
2. Зафиксируйте показание, на котором остановится стрелка мультиметра. Мы рекомендуем установить значение R*1K или R*100.
3. Затем разрядите конденсатор и замените ручки мультиметра.
4. При одном тесте стрелка остановится на левой стороне мультиметра. В этом случае полюс на черной ручке представляет собой анод конденсатора.

Все ли конденсаторы имеют маркировку полярности?

(Обозначение неполяризованного конденсатора)

Как мы уже упоминали, у нас есть поляризованные и неполяризованные конденсаторы. Поляризованные конденсаторы имеют отрицательный и положительный полюса.

Для работы поляризованных конденсаторов их положительный полюс должен соприкасаться с анодом блока питания. Однако неполяризованные конденсаторы не имеют определенных положительных и отрицательных полюсов.

Таким образом, вы можете разместить их на своей печатной плате, не заботясь об аноде или катоде.

Как правило, поляризованные конденсаторы работают только в цепях, где ток течет в одном направлении. Кроме того, неполяризованный хорошо работает с питанием переменного тока.

А поскольку полярность не имеет значения для неполяризованных конденсаторов, вы можете использовать их вместо поляризованных, а не наоборот.

Некоторые распространенные неполяризованные конденсаторы включают

• Керамические конденсаторы
• Стеклянные конденсаторы
• Слюдяные серебряные конденсаторы
• Полиэфирные конденсаторы
• Керамические конденсаторы
• Пленочные конденсаторы

Сравнение поляризованных и неполяризованных конденсаторов

Нельзя отрицать, что эти конденсаторы работают по одному и тому же принципу накопления заряда. Однако у них есть некоторые отличия, как мы рассмотрим ниже.

Материал диэлектрика

Поляризованные конденсаторы содержат электролиты, обеспечивающие высокую емкость. Как правило, электролиты определяют емкость и напряжение, которые может удерживать ваш конденсатор. Напротив, неполяризованные конденсаторы имеют слой оксида металла.

Производительность

Конденсаторы Polar идеально подходят для приложений связи, фильтрации и развязки. Однако неполярные конденсаторы имеют хорошие высокочастотные характеристики, поэтому идеально подходят для резонанса, ограничения тока и выбора частоты.

Емкость

Если мы возьмем полярный и неполярный конденсаторы одинакового размера, полярный будет иметь более высокую емкость.

Полярность электролитического конденсатора

Это поляризованный конденсатор с положительным и отрицательным полюсами. Здесь положительный полюс, анод, представляет собой металл, который ионизируется с образованием диэлектрика. Отрицательный полюс, катод, представляет собой твердое тело или жидкость, окружающую анод.

Обычно электролитические конденсаторы находят применение в низкочастотных устройствах. Кроме того, они хранят больший заряд.

Эти конденсаторы бывают двух типов:

• Танталовые конденсаторы
• Алюминиевые конденсаторы

Преимущества электролитических конденсаторов

• Меньший размер, но более высокая емкость, чем у неполярных конденсаторов 900 48
• Они поддерживают низкочастотные приложения
• Эти конденсаторы потреблять мало энергии

Недостатки электролитических конденсаторов

• Конденсатор выйдет из строя, если подать напряжение, превышающее его емкость
• Было бы лучше, если бы вы подключили его с соблюдением полярности

Применение электролитических конденсаторов

Применение электролитических конденсаторов включает:

• Светодиод и встроенный источник питания
• Используется в инверторах, печатных платах и ​​зарядных устройствах
• Сглаживание и фильтрация питания переменного тока и компонентов
• Буферизация и промежуточное хранение для источников постоянного тока
• Устройства флэш-памяти для хранения энергии
• Кроссовер в громкоговорителях
• Пускатели двигателей
• Сглаживание широтно-импульсной модуляции

Что происходит при реверсировании конденсатора Полярность?

(Поврежденный конденсатор)

Лучше всего всегда подключать положительные и отрицательные клеммы конденсатора к положительным и отрицательным клеммам источника питания. В противном случае произойдет следующее:

• Конденсатор может взорваться благодаря току утечки
• , конденсатор может взорваться благодаря теории ионов водорода
• Удельное сопротивление конденсатора снижает
• . разница между поляризованными и неполяризованными конденсаторами?

  Да! Поляризованные конденсаторы имеют положительные и отрицательные полюса или клеммы.

  Поэтому они работают только при протекании тока в одном направлении. Однако неполяризованные не имеют определенного полюса и поэтому хорошо работают, когда ток течет в любом направлении.

  Почему полярность конденсатора имеет значение?

  Полярность конденсатора определяет способ подключения конденсатора к цепи.

  В случае поляризованных конденсаторов вам необходимо подключить положительный и отрицательный полюса к положительной и отрицательной клеммам источника питания соответственно.

  Однако неполяризованные варианты позволяют подключаться любым способом без соблюдения правил полярности.
