Объем секции алюминиевого радиатора — Лучшее отопление

Как рассчитать объем воды в системе отопления, радиаторах, трубах.

Расчет объема воды (теплоносителя), заполняющего систему отопления, будет одним из первых при выборе котла.

Это необходимо для понимания какой оптимальный объем может прогреть ваш котел или другой источник тепла. Параметры труб очень сильно влияют на данный показатель: при наличии насоса вы смело можете выбрать трубу меньшего диаметра и установить больше секций отопления.

Если выбрать трубы большого диаметра, то при максимальной мощности котла можно получить недогрев теплоносителя: большой объем воды будет раньше остывать, прежде чем дойдет до крайних точек системы отопления. Что в свою очередь приведет к дополнительным финансовым расходам.

Приблизительный расчет объема воды в системе отопления производится из соотношения 15 л воды на 1 кВт мощности котла.

Чтобы определить какой объем воды нужен для системы отопления дома, рассмотрим простой пример.

Мощность котла 4 кВт, тогда объем системы равен 4 кВт*15 литров = 60 литров. Но необходимо учитывать размеры и количество секций радиаторов при этом.

Если у вас дом на 4 комнаты, то это не значит, что надо ставить по 12-15 секций в каждую: у вас будет очень жарко, котел будет работать неэффективно. Если комнат больше, то и экономить на радиаторах не стоит: 1 современная секция эффективно отдает тепло для 2…2,5 м2 площади.

Формулы для расчета объема жидкости (воды или другого теплоносителя) в системе отопления

Объем воды в системе отопления можно рассчитать как сумма составляющих:

Объем системы должен учитывать объем воды в трубах, котле и радиаторах. В расчет объема теплоносителя не входит объем расширительного бака. Объем бачка учитывается при расчете критических состояний работы системы (когда вода будет поступать в него при нагреве).

Формула для расчета объема жидкости в трубе:

Важно! Размеры могут отличаться у различных производителей, в зависимости от типа трубы, материала, ее технологии производства. Поэтому расчет удобнее вести по реальному внутреннему диаметру трубы, который проще промерить с помощью инструмента. Как правило, такой расчет необходимо выполнять больше специалисту, когда система отопления разветвленная и сильно протяженная.

Как рассчитать объем воды в системе отопления, радиаторах, трубах

Пример расчета объема воды заполняющего систему отопления, чтобы знать максимальный объем системы отопления при выбранной мощности котла.

Источник: briket.tomsk.ru

Как объем секции алюминиевого радиатора влияет на подбор основных элементов системы отопления

Сегодня алюминиевые радиаторы очень часто подключаются как в действующие коммуникационные системы отопления, централизованные или автономные, так и в новые. Для того чтобы в помещении хватало тепла, изначально перед установкой, нужно определиться с размерами батарей, мощностью насоса, местами их монтажа. Здесь при выборе немаловажную роль играет показатель объема секций алюминиевых радиаторов. Он напрямую связан как с подбором составляющих элементов, так и с расчетом количества теплоносителя необходимого для заполнения всей системы отопления.

Технические аспекты алюминиевых батарей

Для обустройства автономной системы отопления необходимо не только выполнить монтажные работы в соответствии с действующими нормативами, но и правильно выбрать алюминиевые радиаторы. Это возможно сделать только после тщательного изучения и анализа их свойств, конструктивных особенностей, технических характеристик.

Классификация и конструктивные особенности

Производители современного отопительного оборудования изготавливают секции алюминиевых радиаторов не из чистого алюминия, а из его сплава с кремниевыми добавками. Это позволяет изделиям придать устойчивость к коррозии, большую прочность и продлить срок их службы.

Сегодня торговая сеть предлагает широкий ассортимент алюминиевых радиаторов, отличающихся по своему внешнему виду, которые представленными такими изделиями как:

По конструктивному решению отдельно взятой секции, которые бывают:

Цельными или литыми.
Экструзионными или составленными из трех отдельных элементов, внутренне закрепленных между собой болтами с поролоновыми или силиконовыми прокладками.

Также различают батареи и по габаритам.

Стандартных размеров с шириной в пределах 40 см и высотой, равной 58 см.

Низкие, высотой до 15 см, что дает возможность устанавливать их на очень ограниченных пространствах. В последнее время производители выпускают алюминиевые радиаторы этой серии «плинтусного» исполнения с высотой от 2 до 4см.

Высокие или вертикальные. При небольшой ширине, такие радиаторы в высоту могут доходить до двух или трех метров. Такое рабочее расположение по высоте, помогает достаточно эффективно обогреть большие объемы воздуха в помещении. Кроме этого, такое оригинальное исполнение радиаторов выполняет дополнительно и декоративную функцию.

Срок службы современных алюминиевых радиаторов определяется качеством исходного материала и не зависит от количества составляющих его элементов, их размеров и внутреннего объема . Производитель гарантирует их стабильную работу при правильной эксплуатации до 20 лет.

Основные рабочие характеристики

Технические характеристики и конструктивные решения алюминиевых радиаторов разрабатываются для обеспечения ими удобного и надежного нагрева помещений. Основными составляющими, характеризующими их технические свойства и эксплуатационные возможности являются такие факторы.

Рабочее давление. Современные алюминиевые радиаторы рассчитаны на показатели давления теплоносителя в системе отопления от 6 до 25 атмосфер. Для гарантии этих показателей в заводских условиях каждая батарея тестируется при давлении в 30 атмосфер. Этот факт дает возможность устанавливать это теплотехническое оборудование в любую систему отопления, где исключается возможность образования гидроударов.

Мощность. Этот показатель характеризует термодинамический процесс передачи тепла с поверхности батареи отопления в окружающую среду. Он указывает, какое количество тепла в ваттах может произвести прибор в единицу времени.

Кстати, теплоотдача от алюминиевых радиаторов происходит способом конвекции и теплового излучения в соотношении 50 на 50. Числовое значение параметра теплоотдачи каждой секции указывается в паспорте прибора.

При расчете необходимого для установки количества батарей, их мощность играет первостепенную роль. Максимальная теплоотдача одной секции отопительного алюминиевого радиатора довольно велика и доходит до 230 Ватт. Такой внушительный показатель объясняется высокой способностью алюминия к теплопередаче.

Влияние подключения на теплоотдачу

Объем секции. Этот показатель характеризует количество теплоносителя, который присутствует в секции радиатора в рабочем состоянии. Он зависит от габаритных размеров радиатора и его внутренней конструкции. Для каждого типа и вида радиаторов эта величина различна.

Объем секции является важной технической характеристикой алюминиевого радиатора и обязательно указывается в сопроводительном паспорте на каждое изделие от производителя.

Благодаря конструктивным особенностям для заполнения алюминиевого радиатора необходимо использовать меньший объем теплоносителя в сравнении с чугунным прибором такой же мощности.

Это значит, что для его нагрева нужно затратить меньше энергии, чем для чугунного аналога.

Температурный диапазон нагрева теплоносителя в алюминиевых батареях превышает 100 градусов.

В качестве справки, стандартная секция алюминиевого радиатора высотой 350–1000 мм, глубиной 110–140 мм, с толщиной стенок от 2 до 3 мм, имеет объем теплоносителя 0,35– 0,5 литра, и способна нагреть площадь в 0,4–0,6 квадратного метра.

Объем секции и расход теплоносителя

Сегодня не все автономные отопительные системы заполняются водой . Это обуславливается двумя факторами.

Возникновение ситуации, когда хозяевам необходимо надолго оставить дом без отопления, так как в связи с длительным отсутствием отпадает необходимость в обогреве помещений.
Вода имеет свойство замерзать уже при нулевой температуре. При замерзании вода, расширяясь, превращается в лед,то есть переходит из одного физического состояния в другое. Во время этого процесса высвобождаются и меняются межмолекулярные связи воды, в результате развивается огромное усилие, которое разрывает радиаторы и трубы из любого металла.

Чтобы не произошло подобных ситуаций, для заполнения системы отопления вместо воды используют другой теплоноситель, лишенный проблемы замерзания. Это могут быть такие бытовые антифризы, как:

этиленгликоль;
солевой раствор;
глицериновый состав;
пищевой спирт;
нефтяное масло.

Благодаря специальным добавкам, которые вводятся в эти компоненты, составы теплоносителей сохраняют свое агрегатное состояние в жидком виде даже при отрицательных температурах.

Расчет теплоносителя

Определение объема расхода теплоносителя необходимого для автономной системы отопления требует точного расчета. Для простого способа узнать, сколько нужно антифриза, чтобы заполнить отопительную систему, существуют разнообразные расчетные таблицы.

Объем воды в одной секции

Для базовых расчетов можно воспользоваться той информацией, которая изложена в тематических справочниках:

Стандартная секция алюминиевой батареи содержит 0,45 литра теплоносителя.
Погонный метр 15-миллиметровой трубы содержит 0,177 литра, а труба диаметром в 32 мм – 0,8 литра теплоносителя.

Информацию о характеристике подпиточного насоса и расширительного бака можно взять из паспортных данных этого оборудования.

Общий объем системы отопления будет равен совокупному объему всех отопительных приборов:

Уточненная формула основного расчета корректируется с учетом коэффициента расширения теплоносителя. Для воды это 4%, для этиленгликоля ─ 4,4%.

Заключение

При проектировании системы автономного отопления у многих возникает вопрос, сколько литров теплоносителя вмещает одна секция алюминиевой батареи. Этот нужно для того, чтобы рассчитать расход газа, электричества и определиться, сколько нужно приобрести антифриза, если в системе не используется вода.

Объем секции алюминиевого радиатора – зачем нужно знать

Знать объем секции алюминиевого радиатора, который используется в автономной системе отопления, необходимо, если в качестве теплоносителя используется бытовой антифриз. Для централизованной подачи тепла этот параметр не играет существенной роли.

Источник: gidotopleniya.ru

Объем алюминиевого радиатора: технические характеристики и вычисление мощности

Для автономного отопления на данный момент строительный рынок предлагает большое количество разных обогревательных приборов, в том числе – из алюминия и их мощность зависит от того, какой объем воды в алюминиевом радиаторе, то есть, от ёмкости.

Алюминиевые отопительные приборы

Технические характеристики

Если вы хотите приобрести качественную продукцию, то при покупке обратите внимание на его массу.

Так, инструкция указывает на то, что масса одной секции не может быть меньше килограмма, а сборка десятисекционной батареи с учётом ниппелей не может быть менее 11 кг!

Прибор в разрезе (экструзионный)

Объем одной секции алюминиевого радиатора во многом зависит от способа его изготовления, а таких способов есть только два – это литьевой и экструзивный.

Более технологичным специалисты считают производство продукции литьевым методом – он позволяет получить цельносварной секционный корпус. Безусловно, там есть шов, но он выполняется контактной сваркой. Безусловно, цена такой продукции получается несколько выше.
А вот метод прессования или экструзионный, представляет процесс, когда из сплава с очень высоким содержанием Al (98%) выдавливают несколько элементов. Их соединение производится механическим путём и при этом используется клей высокого качества. Продукция, полученная методом экструзии, обладает высокой устойчивостью к коррозии, а основным её недостатком (слабым местом) можно назвать механический способ соединения.

Поточная линия для покраски радиаторов в Златоусте

Определить эксплуатационные свойства помогает не только объем воды в алюминиевом радиаторе отопления, но также его форма – ребристая и секционная. Ребристость позволяет осуществлять максимально возможный контакт с воздухом в помещении, что способствует его скорейшему нагреванию, а секции позволяют уменьшать и увеличивать прибор по мере необходимости, в зависимости от объёма отапливаемого помещения.
Кроме того, защитой от коррозии является покраска продукции в два слоя. Малярные работы, как правило, выполняются на специализированных поточных линиях, которую обслуживают всего несколько человек (см. фото вверху). Подобные процессы осуществляются в два этапа – сначала, методом анафореза накладывается первый слой, что обеспечивает антикоррозийную защиту и цветовую устойчивость для следующего покрытия. Вторым слоем уже напыляют порошковую эмаль, что мы и видим на готовом изделии.

Таблица: габариты, масса, теплоотдача и объем секции алюминиевого радиатора

Проводим вычисления мощности

Примечание. Для того чтобы все вычисления соответствовали действительности, важно место, куда вы собираетесь установить радиатор.

Так, как правило, это делают под окном – тёплый воздух от отопительного прибора, поднимаясь вверх, создаёт своеобразную ширму, которая защищает комнату от холодных потоков, движущихся от стекла.

Батарея под окном в режиме эксплуатации

Итак, посчитать объем воды в алюминиевом радиаторе, как вы понимаете, не составляет какой-либо проблемы – для этого достаточно знать объём одной секции и их количество, а затем сложить эти значения вместе (см. таблицу).

Точно так же вы можете определить и мощность батареи, если знаете номинальное значение одной секции и их количество, но давайте посмотрим, как рассчитать этот показатель для комнаты определённой величины.

Если высота потолков не превышает 2,7м, то вычисления можно вести по квадратуре, и мы для примера возьмём комнату с площадью (S) 4,5×5,5м, тогда S=4,5*5,5=24,75м2, и воспользуемся радиатором GLOBAL KLASS с мощностью секции 232 Вт.

Нам, для подсчёта количества секций понадобится формула S*100/P, где 100, это необходимое количество ватт на квадратный метр, а P, это мощность одной секции. Значит, Kколичество секций=S*100/P=24,75*100/232=10,66 или 11 секций (объем воды в одной секции алюминиевого радиатора здесь 0,54л, значит, 0, 54*11=54,54л).

Теперь возьмём параметры того же отопительного прибора и такую же площадь, но высоту потолков – 3м, тогда нам понадобится делать расчеты на м3, где необходимо 41Вт теплоотдачи.

Объём помещения (V) у нас получается 4,5*5,5*3=74,25м3, значит, разделим его на мощность одной секции. У нас получится Kколичество секций=V*41/P=74,25*41/232=13,1 или 14 секций, чтобы был запас.

Заключение

Как вы видите, своими руками можно не только установить, но рассчитать необходимое количество секций для подборки нужной мощности радиатора и определить, сколько вам при этом придётся греть воды.

Такие выкладки крайне необходимы при ремонте или строительстве, так как, благодаря ним, мы не просто добиваемся максимального комфорта в помещении, но и определяем наши будущие расходы, то есть, частично формируем семейный бюджет.

Объем алюминиевого радиатора: как посчитать количество воды в одной секции, видео и фото

Источник: gidroguru.com

Размеры алюминиевых радиаторов отопления различных марок и моделей

Из алюминия сегодня делают массу полезных вещей. Вот и радиаторы из сплава этого металла уже прижились в наших домах – красивые, легкие, быстро нагревающиеся. Однако, при выборе данных отопительных приборов необходимо знать и грамотно подобрать размеры алюминиевых радиаторов отопления. Давайте-ка разберемся, какие размеры бывают и как их правильно подобрать.

Что нужно знать о размерах радиаторов и на что они влияют

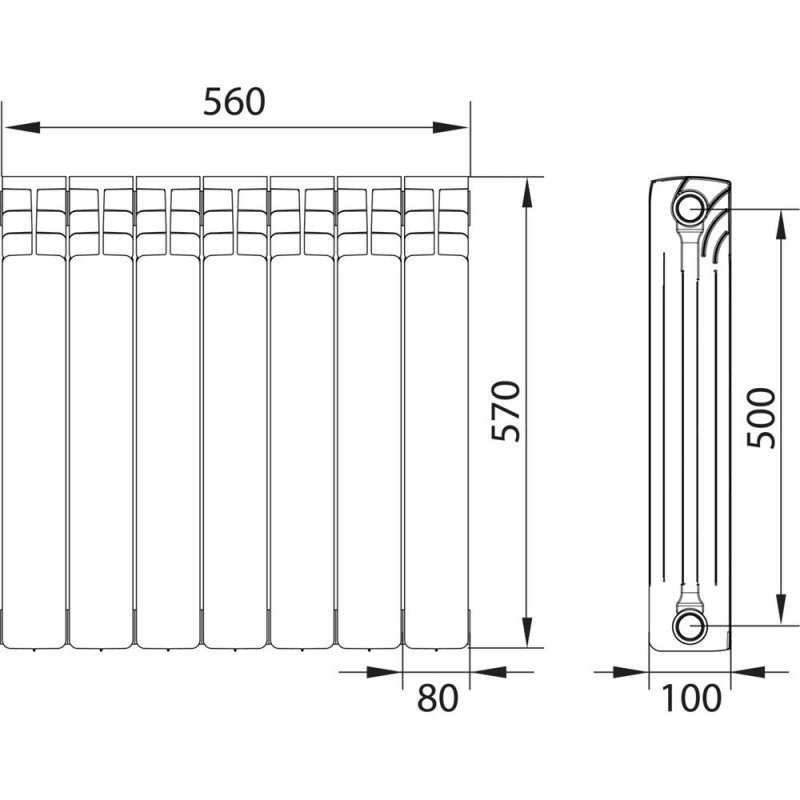

Первым важным размером является расстояние между осями. Чаще всего встречаются в продаже алюминиевые радиаторы, имеющие расстояние между верхним и нижним коллектором 35 или 50 см.

Есть и модели, у которых это показатель – 80, 70, 60, 40 и 20 см.

По длине алюминиевые радиаторы имеют практически не ограниченные размеры. Чем длиннее радиатор, тем выше его мощность. Для достижения нужного уровня мощности берут определенное количество секций. Общая длинна радиатора зависит от необходимой мощности, размеров секции алюминиевых радиаторов отопления и их мощности.

Чтобы состыковать радиатор с трубами отопительной системы, используют комплект для монтажа.

1. Кронштейны (2 или 4 штуки) для навешивания радиатора на стену.
2. Специальный кран для стравливания лишнего воздуха (кран Маевского).
3. Ключ для крана
4. Радиаторные проходные пробки, имеющие диаметр в 3/4 или 1/2. Они могут быть левого или правого типа.
5. Радиаторные заглушки (глухие пробки).
6. иногда еще дюбеля для крепления кронштейнов.

Монтажный комплект для алюминиевых радиаторов.

По типу изготовления радиатор из алюминиевого сплава может быть литым или экструзионным.

1. Литье делает прибор более прочным и надежным. В этом случае секции представляют из себя отлитые целиком отдельные детали, которые собираются в один радиатор. Нижняя часть батареи приваривается в самом конце.

2. Применение экструзионного оборудования предполагает продавливание нагретого сплава алюминия через металлическую пластину с отверстиями – фильеру. Это позволяет получить алюминиевый длинный профиль нужной формы. После остывания его надо порубить на отрезки, соответствующие размерам радиатора. Затем приваривают верхнюю и нижнюю части. В этом случае регулировать радиатор по длинне не представляется возможным, секции из него не отнять не прибавить. В продаже встречаются они редко но все же они есть.

Размеры алюминиевых радиаторов различных фирм-изготовителей и их моделей

Ниже в таблицах приведен как размер секции алюминиевого радиатора, так и размеры радиаторов в сборе.

Алюминиевые радиаторы ROVALL

Данная фирма, входящая в состав концерна Sira Group, делает алюминиевые батареи с расстоянием между коллекторами 50, 20 и 35 см. В комплект для их монтажа (который приобретается отдельно) должны входить переходники, заглушки, ниппели с прокладками (для соединения секций), кронштейны для настенного монтажа и кран Маевского.

Предельное рабочее давление – 20 бар.
Давление при испытании прибора – 37,5 бар.
Предел температуры воды – 110 °С.

Характеристики Rovall Alux 200 – расстояние между осями 200 мм:

Размеры алюминиевых радиаторов отопления и их секций

Общеизвестно, что размеры алюминиевых радиаторов отопления влияют на их характеристики. Рассмотрим это более подробно, чтобы оптимально подобрать радиаторы для своего помещения.

Источник: srbu.ru

Объем воды в радиаторе отопления. Таблица и все важные параметры расчета

У людей, установивших частный котел для отопления помещений, нередко возникает важный вопрос о необходимом количестве теплоносителя системы. Весь объем жидкости распределяется между самим котлом, трубами и радиаторами. Если количество бака в котле можно прочесть в приложенной к нему книге, а в трубах собирается, обычно небольшое количество жидкости, то вопрос о радиаторах для многих остается открытым.

Необходимо рассмотреть все возможные варианты и количество помещающихся в них теплоносителей.

Виды радиаторов

Самыми популярными среди общего количества конвекторов считаются три типа:

Алюминиевый радиатор;
Чугунная батарея;
Биметаллический радиатор.

Если вы знаете, какой конвектор установлен у вас дома и способны посчитать количество секций, то произвести несложные расчеты не составит труда. Далее, рассчитайте объем воды в радиаторе отопления, таблица и все необходимые данные, представлены ниже. Они помогут максимально точно вычислить количество теплоносителя во всей системе.

Средний объем воды литр/секция

Алюминиевый

Несмотря на то, что в некоторых случаях внутренняя система нагрева каждой батареи может отличаться, существуют общепринятые параметры, которые позволяют определить количество помещающейся в нее жидкости. С возможной ошибкой в 5% вы узнаете, что одна секция алюминиевого радиатора может содержать до 450 мл воды. Стоит обратить внимание, на то, что для других теплоносителей объемы могут быть увеличены.

Посчитать количество жидкости, которая помещается в чугунном радиаторе немного сложней. Важным фактором будет новизна конвектора. В новых импортных радиаторах пустоты значительно меньше, а за счет усовершенствованного строения греют они не хуже старых.

Новый чугунный конвектор вмещает около 1 литра жидкости, в старый поместится на 700 мл больше.

Биметаллический

Подобные типы радиаторов довольно экономичны и производительны. Причина, по которой могут меняться объемы наполнения, кроются только в особенностях определенной модели и разбросу давления. В среднем подобный конвектор заполняется 250 мл воды.

Возможные изменения

Каждый производитель батарей устанавливает свои значения минимально/максимально допустимых норм, но объем теплоносителя во внутренних трубках у каждой модели может измениться исходя из соображений увеличения давления. Обычно в частных домах и новостройках на цокольном этаже устанавливается расширительный бачок, который позволяет стабилизировать давление жидкости даже при ее расширении при нагреве.

Меняются параметры также на устаревших радиаторах. Нередко даже на трубках из цветного металла образовываются наросты из-за внутренней коррозии. Проблемой тому могут стать примеси в воде.

Из-за подобных наростов в трубках количество воды в системе постепенно нужно уменьшать. Учитывая все особенности своего конвектора и общие данные из таблицы, вы легко высчитаете необходимый объем воды для радиатора отопления и всей системы.

Объем воды в радиаторе отопления

У людей, установивших частный котел для отопления помещений, нередко возникает

Источник: robotyry.ru

как рассчитать, сколько в секции, в системе, усредненные данные, способы

В процессе проектирования системы отопления приходится обращаться к разным сведениям. Например, о вместимости батарей, объеме воды в радиаторе отопления с учетом воздушной подушки и без нее.

В отличие от любых других емкостей, на корпусе батареи нет клеймения или информации о внутреннем объеме. Тем более что многие производители слегка экономят на толщине стенок корпуса. Приходится обращаться к документации и даже взвешивать секции.

Для чего нужно знать количество воды в батарее

Содержание статьи

1 Для чего нужно знать количество воды в батарее
- 1.1 Как влияет объем воды в радиаторе на работоспособность котла отопления
- 1.2 Вода – транспортировщик тепла
2 Работаем с документацией
3 Усредненные данные
4 Способы расчета объема

Данная величина используется для теплотехнических расчетов. Причем преимущественно для схем с алюминиевыми радиаторами. Для чугунных моделей внутренний объем батареи отопления не так важен. Потому что вес радиатора из чугуна и аналогичного по размеру из алюминия может отличаться вдвое-втрое.

Чем больше масса батареи, тем выше ее тепловая инертность и мощность. Соответственно объем радиатора отопления влияет на три характеристики:

Мощность батареи. Больше емкость – больше габариты и теплоотдающая наружная поверхность.
Планируемая скорость движения потока и количество перекачиваемой через радиатор горячей воды.
Общее количество воды в системе отопления.

Последние две являются базовыми для расчета мощности котла. По сути, определить мощность и эффективность нагрева помещения можно, зная, сколько воды в алюминиевом радиаторе отопления.

Как влияет объем воды в радиаторе на работоспособность котла отопления

Любой котельный агрегат рассчитан на прокачку горячей воды с определенной скоростью, и главное – на определенное количество теплоносителя в системе. Популярные настенные газовые котлы индивидуального отопления не могут работать с малогабаритными алюминиевыми радиаторами, так как объем воды в системе получается меньше, чем предусмотрено безопасным минимумом.

Кроме того, алюминиевые секции из-за небольшой тепловой инерции не накапливают энергию, как чугунные. Это означает, что скорость водяного потока внутри контура будет выше, а сам котел станет включаться/выключаться чаще, чем на чугунных регистрах или радиаторах с большим объемом. Соответственно ресурс оборудования вырабатывается быстрее, автоматика ломается.

Для гравитационных (самоточных) систем отопления использование алюминиевых радиаторов с малым внутренним объемом может быть также неэффективным из-за низкой скорости движения воды. Это значит, что какая-то часть помещений дома будет отапливаться полноценно, а часть останется с холодными батареями.

Вода – транспортировщик тепла

Нельзя сказать, что радиаторы с большим емкостью идеально подойдут для системы отопления, а с малым – лучше не использовать. Рассеивание тепла в доме должно планироваться исходя из скорости движения теплоносителя, внутреннего объема и температуры воды.

Например, котел в состоянии выдать определенное количество горячей воды, которая будет прокачиваться через контур отопления всюду с одинаковой скоростью.

В помещениях, где требуется повышенная теплоотдача, устанавливают радиаторы отопления с большим объемом. В тех местах, где нужно слегка подогреть воздух в комнате (прихожая, коридор), достаточно секции с малым объемом. Кроме того, алюминиевые радиаторы с увеличенным внутренним объемом, равно как и чугунные батареи, намного медленнее нагреваются и медленнее остывают.

Работаем с документацией

Размер элементов системы отопления, количество батарей, их размеры, форма, внутренний объем жидкости – все эти параметры были давно рассчитаны и многократно проверены на практике. От того, сколько воды в одной секции алюминиевого радиатора, зависит греющая способность прибора, и она должна быть определенной величины.

Радиаторы должны быть однотипными. Они устанавливаются в квартирах и жилых помещениях, офисах, балансируются по расходу и объему воды, тепловой мощности, и только после этого подключаются к котельной установке или системе центрального отопления. Поэтому все водяные радиаторы однотипны по конструкции и стандартизированы по размерам.

Исключение – самодельные трубные регистры, сваренные хозяевами для самотечного (безнасосного) водяного отопления. Но их эффективность ниже, так как теплоноситель остывает неравномерно, и скорость потока в трубах невысокая. В этом случае объем подбирается экспериментально В процессе эксплуатации хозяева могут дополнительно приваривать горизонтальные регистры или убирать лишние трубы.

Все сведения о радиаторах, необходимые предприятию-производителю, собраны в ГОСТах на определенный тип отопительных приборов:

общий ГОСТ 31311-2005 на приборы отопления;
ГОСТ 8690-94 на чугунные батареи;
ГОСТ 20335-74 на стальные панельные приборы;
ГОСТ Р RU. 9001.5.1.9009.

Сведения о внутреннем объеме по воде указываются в паспорте и сертификате соответствия. Поэтому, покупая алюминиевый прибор (секцию), есть возможность сравнить, сколько литров в одной секции алюминиевого радиатора, с аналогичными моделями в интернет-магазинах или на сайте компании-производителя.

Помимо ГОСТов, в планировании отопления квартир массово используются СНиПы (строительные нормы и правила). Именно они зачастую устанавливают ограничения по параметрам системы отопления.

Например, жидкость в трубе отопительного контура (в стояке или горизонтальной разводке) всегда имеет более высокую температуру, чем наружная металлическая поверхность. СНиП 41-01-2003 допускает нагрев теплоносителя до 95 ℃, но при этом ограничивает скорость движения жидкости не более 2 м/с. Более высокие скорости допускаются для нежилых помещений.

Другой нормативный документ – СП 31-106-2002 (п. 7.2.4) – ограничивает температуру поверхности батареи. Она не может быть более 70 ℃. Вот и получается, что, с одной стороны, котел может нагреть жидкость даже до 95 ℃, но подавать ее в контур отопления можно со скоростью до 2 м/с.

С другой стороны, радиатор должен быть с достаточно большого объема, чтобы иметь развитую поверхность нагрева, обеспечивающую охлаждение до 70 ℃.

Усредненные данные

В целом величина внутреннего пространства у разных моделей радиаторов и батарей может отличаться как в пределах погрешности геометрии (из-за технологии изготовления), так и из-за желания компании-производителя сэкономить на металле. Усредненные данные по объему воды в радиаторе отопления приведены в таблице.

В среднем в одну алюминиевую секцию помещается 450-500 мл воды, в биметалл – 300-350 мл.

Кроме того, производители чугунных батарей заведомо делают внутренний объем больше заявленного. Это связано с тем, что внутри чугунных отопительных приборов обязательно должна быть воздушная подушка.

Сама конфигурация секций, размещение соединительных муфт и геометрия ребер выполнены так, что верхняя часть внутреннего пространства остается заполненной воздухом. Это делается намеренно, для того чтобы компенсировать негативные последствия термического расширения теплоносителя или гидравлического удара. Батареи из алюминия легко выдерживают удар, тогда как чугунные могут просто расколоться.

Способы расчета объема

Зачастую просто нет возможности получить сведения о радиаторе из-за отсутствия паспорта и маркировки. В таком случае измерить внутренний объем можно с помощью заливки воды, предварительно заглушив три из четырех отверстий штатными торцевыми пробками.

Поместившуюся жидкость можно будет слить из секции в литровую банку и взвесить на весах. Если вычесть вес тары, получим величину внутреннего объема. Это будет наиболее достоверная информация.

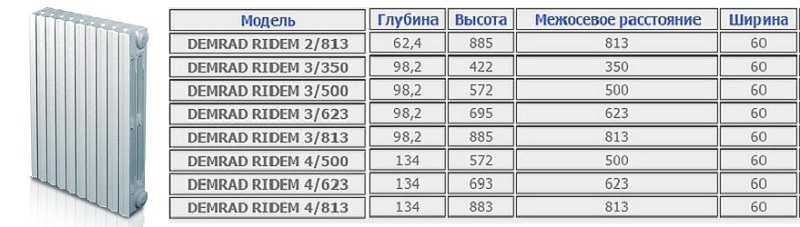

Определить величину внутреннего пространства можно по описанию секции. Для этого необходимо определить тип конструкции, измерить межосевое расстояние и взвесить секцию. Далее по приведенной выше таблице можно найти свой вариант и определить объем радиатора в литрах для отопления.

Погрешность будет в пределах 3-5%, что вполне приемлемо для любых теплотехнических расчетов.

Объем воды в радиаторе отопления используется для планирования отопительного контура и подбора котельного оборудования. Измерять его приходится относительно редко, но зачастую процесс вычисления реальной величины сопровождается техническими трудностями, особенно для старых моделей.

Чистка квартирного радиатора: видео.

Расскажите о своем опыте расчета или измерения внутреннего пространства батарей – насколько точными получились результаты? Сохраните материал в закладках, чтобы не потерять его.

алюминиевые радиаторы — G500F 10-секционный алюминиевый радиатор, графит

Евросоюз

RU PL RU

алюминиевые радиаторы

арматура центрального отопления

аксессуары для радиаторов

Муфты

Описание:

Радиатор также может быть декоративным элементом интерьера. У радиатора есть одна ключевая задача: обогревать помещения. Но он также может быть декоративным элементом вашего интерьера, а графитовый цвет прекрасно подчеркнет индустриальный стиль каждой комнаты. Отличная функциональность. Быстрый нагрев: благодаря небольшому весу и отличной теплопроводности алюминия. Радиаторы нагреваются даже в несколько раз быстрее, чем стальные панельные и чугунные модели аналогичной тепловой мощности, и более чем в десять раз быстрее, чем теплые полы. Специальная форма дефлекторов: нагретый воздух направляется прямо в центр помещения, а не вверх, что предотвращает его отражение от подоконника.

Как производятся алюминиевые радиаторы KFA Armatura?

Все начинается с маленьких алюминиевых стержней, называемых свиноматками. Для производства наших алюминиевых радиаторов мы используем высококачественное сырье с повышенными требованиями к группе элементов химического состава по стандарту Armatura на основе стандарта PN-EN 1676. Мы тестируем этот состав для каждого процесса плавки с помощью спектрометра типа Spectromax и проверяем кристаллографическую структуру с помощью микроскопа.

Затем алюминиевые свиноматки помещают в плавильную печь, где они плавятся при температуре около 850°С. После этого материал транспортируется к нагревательным печам, установленным на литейных машинах. По окончании процесса слепки строго контролируются как визуально, так и с помощью рентгеновского аппарата. Далее, после механообработки, включающей в себя ряд операций, связанных с точным шлифованием поверхности, сваркой заглушки, нарезания резьбы и болтового соединения, мы проверяем герметичность наших радиаторов.

Следующий этап производственного процесса связан с защитой радиаторов от коррозии при фтороцирконовой и анафорезной обработке. Благодаря анафорезному лакированию мы получаем прочное покрытие с высокой устойчивостью к коррозии. На последнем этапе радиаторы покрывают электростатическим порошковым покрытием и помещают в печи, где происходит полимеризация лака (при температуре около 200°С). После этого радиаторы упаковываются и транспортируются к нашим клиентам.

КФА Арматура КФА Арматура

Как производятся алюминиевые радиаторы KFA Armatura?

Все начинается с небольших алюминиевых стержней, называемых свиноматками. Для производства наших алюминиевых радиаторов мы используем высококачественное сырье с повышенными требованиями к группе элементов химического состава по стандарту Armatura на основе стандарта PN-EN 1676. Мы тестируем этот состав для каждого процесса плавки с помощью спектрометра типа Spectromax и проверяем кристаллографическую структуру с помощью микроскопа.

Затем алюминиевые свиноматки помещаются в плавильную печь, где они плавятся при температуре около 850°С. После этого материал транспортируется к нагревательным печам, установленным на литейных машинах. По окончании процесса слепки строго контролируются как визуально, так и с помощью рентгеновского аппарата. Далее, после механообработки, включающей в себя ряд операций, связанных с точным шлифованием поверхности, сваркой вилки, нарезания резьбы и болтового соединения, мы проверяем герметичность наших радиаторов.

Следующий этап производственного процесса связан с защитой радиаторов от коррозии при обработке фтороцирконом и анафорезом. Благодаря анафорезному лакированию мы получаем прочное покрытие с высокой устойчивостью к коррозии. На последнем этапе радиаторы покрывают электростатическим порошковым покрытием и помещают в печи, где происходит полимеризация лака (при температуре около 200°С). После этого радиаторы упаковываются и транспортируются к нашим клиентам.

алюминиевые радиаторы

0 0 0 0

index:

777-100-61

colour:

graphite

RAL:

RAL 9007

EAN:

5907571770194

PKWiU:

25. 99.29-55.01

assembly:

настенный

материал:

алюминий

Производство:

Польша

Общая высота секции [мм]:

572

Монтажная высота [мм]:

500

Общая ширина [мм]:

804

Глубина сечения [мм]:

Объем воды [дм3]:

3,0

Вес нетто [кг]:

2,9

Рабочее давление до [МПа]:

2.0

Тепловая мощность одной секции при Δt=30°C [Вт]:

578,0 Вт

Тепловая мощность одной секции при Δt=50°C [Вт]:

1117,3 Вт

Работает с медной системой:

да

связь:

сторона

Упаковка содержит:

Алюминиевый радиатор G500F (графит), инструкция по установке, гарантия

Гарантия:

20 лет

Сертификаты и декларации:

Изделие изготовлено по стандарту ПН-ЕН 442-1:2015-02, имеет Гигиенический Аттестат, Декларацию о Соответствии.

Загрузите файлы:

picture_G500F_10_section_alumini… .jpg
picture_G500F_10_section_alumini… .png
picture_G500F_10_section_alumini… .png
picture_G500F_10_section_alumini… .png
picture_G500F_10_section_alumini… .png
picture_G500F_10_section_alumini… .png

G500F_10_section_aluminium_radia… .3ds
G500F_10_section_aluminium_radia… .dwg
G500F_10_section_alluminium_radia… .3ds
G500F_10_section_aluminium_radia… .dwg

technical_drawing_G500F_10_secti… .jpg
Uniwersalny_atest_higieniczny.pdf
Grzejnik_G500F_grafit_10_DWU_58_2021.pdf

Product_sheet_G500F_10_section_aluminium_radiator_graphite.pdf
Product_sheet_G500F_10_section_aluminium_radiator_graphite.xlsx

Инструкция по монтажу и обслуживанию ора… .pdf
Oświadczenie techniczne odnośnie. .. .pdf
