Кассетный фанкойл устанавливается в пространство за подшивным потолком. Он имеет декоративную воздухораспределительную панель-решетку. Она состоит из воздушного фильтра и регулируемых заслонок, которые распределяют воздушный поток по помещению. Предлагаемые нами кассетные фанкойлы — производстводятся на заводах в США и Италии. Они имеются в наличии на складе в Москве. Цена на них ниже аналогов. В комплекте с фанкойлом мы поставляем 3ходовой клапан (он же смесительный узел или «обвязка») и термостат (он же пульт управления), встроенный конденсатный насос.
Конструкция и элементы
Кассетный фанкойл представляет собой корпусной блок, в котором компактно размещены:
- Центробежный радиальный вентилятор с электродвигателем
- Теплообменник ( он же калорифер), состоящий из медных трубок с алюминиевым оребрением, по которым циркулирует вода
- Отдельно к корпусу фанкойла кассетного типа крепится воздухораспределительная панель, в состав которой входят воздухозаборная решетка, воздушный фильтр и поворотные жалюзи для распределения воздушных потоков по помещению.
Дополнительно к кассетному фанкойлу присоединяются:
- Смесительный узел или обвязка ( который состоит 2х либо 3х ходового клапана и патрубков)
- — пульт управления ( он же термостат ) со встроенным датчиком температуры и микросхемой; он может быть с жидкокристаллическим дисплеем, проводной либо с дистанционным управлением (его можно купить отдельно)
Принцип действия
Кассетный фанкойл входит в состав системы чиллер-фанкойл, т е работает совместно с чиллером (холодильной машиной). От чиллера по трубам, к кассетному фанкойлу подается холодная или горячая вода. Далее эта вода проходит через теплообменник (калорифер), который с помощью вентилятора обдувается снаружи внутренним воздухом мпомещения. Т. о. вода охлаждает или подогревает этот воздух. Кроме этого воздух очищается с помощью встроенного воздушного фильтра. Это сделано для предотвращения загрязнения теплообменника фанкойла кассетного типа.
Для регулирования мощности используется 2х или 3х ходовой клапан, с его помощью изменяется расход или температура воды, подаваемой в кассетный фанкойл.
Управление фанкойлом, т. е. выставление определенной температуры в помещении и скорости потока воздуха, осуществляется с помощью термостата. Управление заключается в регулировании мощности кассетного фанкойла, плавном или ступенчатом изменении скорости вращения вентилятора и переключении режима работы «зима-лето».
Управление
Управление работой кассетного фанкойла осуществляется с помощью выносного пульта управления (иногда его называют термостатом). Термостат может быть как проводной, так и беспроводной. С его помощью можно регулировать температуру воздуха в помещении путем регулирования расхода теплоносителя через 2-х или 3-х ходовой клапан кассетного фанкойла, а также его расход путем изменения количества оборотов вентилятора кассетного фанкойла. Термостат, как правило устанавливается на стене в обслуживаемом помещении. Он может быть как с ЖК дисплеем, так и без него.
Типы
В зависимости от типа системы чиллер-фанкойл, фанкойлы кассетного типа могут быть 2х трубные и четырехтрубные:
- Двухтрубные – имеет один контур ( и соответственно два патрубка и один смесительный узел), в который попеременно подается горячая или холодная вода
- 4 х трубные – имеют два контура ( и соответственно четыре патрубка и два смесительных узела), в один из которых подается горячая вода, а в другой – холодная
Особенности монтажа
Фанкойл кассетного типа устанавливается по центру помещения таким образом, чтобы расстояние от него до стен было по возможности примерно одинаковым.
Это необходимо для равномерного распределения воздушного потока по помещению и соответсвенно создания оптимального режима охлаждения или обогрева.
Как подобрать?
Подбор кассетного фанкойла осуществляется по требуемому колличеству холода и тепла, которое рассчитывают путем определения теплоизбытков в помещении. Этот расчет ведется согласно рекомендациям действующих СНиП (строительные нормы и правила), либо по упрощенной методике: 1 кВт холода на каждые 10м2 помещения. Заметим, что в теплового насоса кассетный фанкойл выдает большую мощность, чем на охлаждение. Это связано с тем, что разница температур горячей воды и воздуха выше, чем в режиме охлаждения. Далее чиллер и кассетные фанкойлы, каталог на которые содержит все необходимые технические данные, подбираются в соответствии с выбранным типом: 2-х или 4-х трубные.
Фанкойлы — принцип работы, как выбрать
Фанкойл или вентиляторный доводчик — это устройство, обеспечивающее процесс охлаждения или нагрева воздуха внутри помещения.
Используется в системе кондиционирования чиллер-фанкойл.
В качестве теплоносителя, как правило, применяют в фанкойле очищенную воду, но в случает если требуется защита от замерзания, используют смесь пропиленгликолем. Также оборудование фанкойла дополняют фильтрами для очистки воздуха от различных механических и других загрязнений. После подключения к датчикам и электронным блокам, основные рабочие процессы фанкойла автоматизируются.

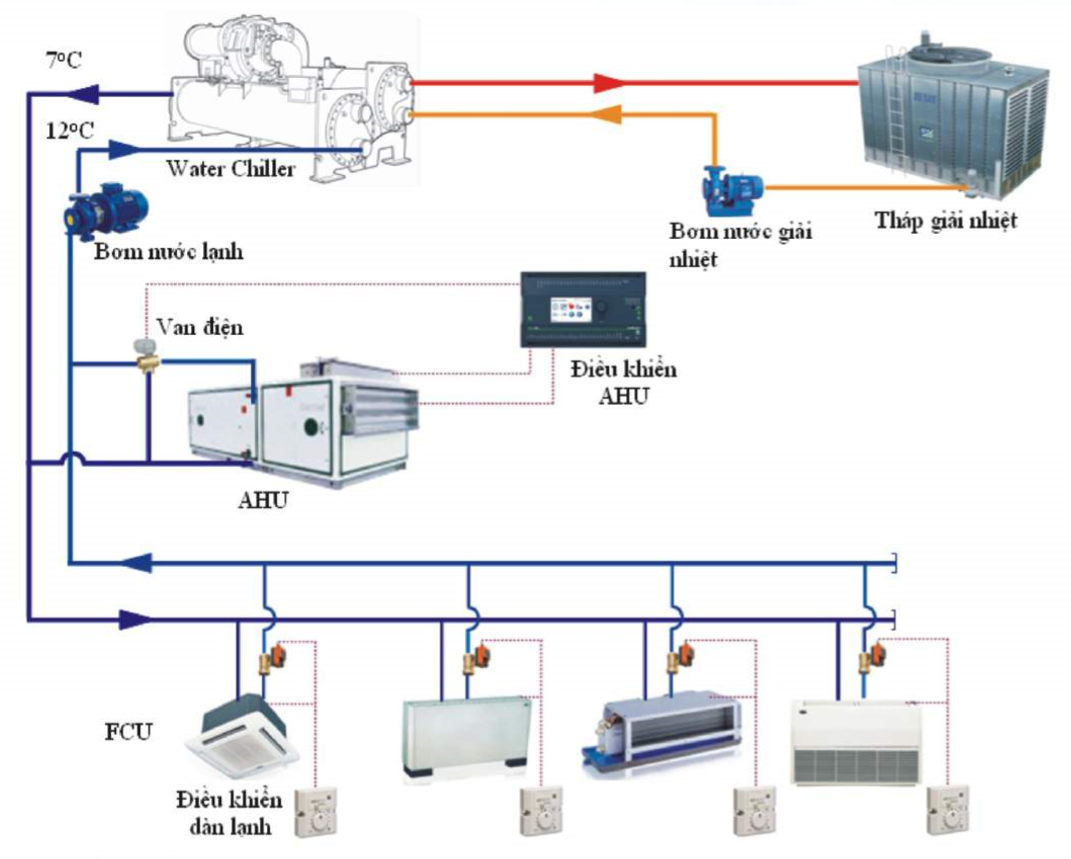

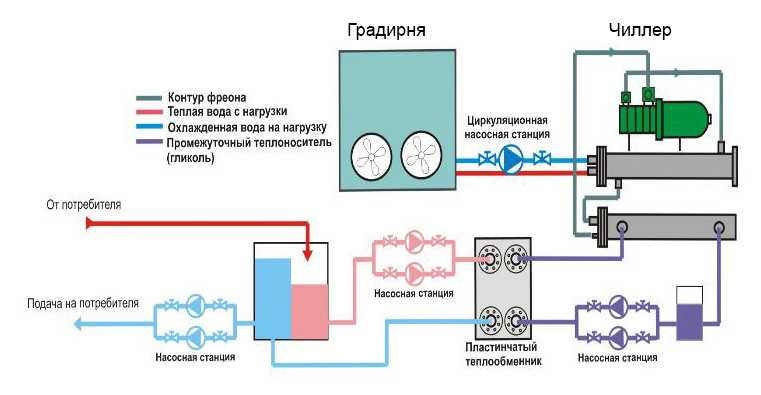

Система чиллер-фанкойл создана для поддержания температурного режима внутри всего здания круглогодично. Это означает, что фанкол может обеспечить микроклимат помещения и дает возможность регулировать уровень охлаждение и нагрева воздуха.
В теплое время года преимущественно используется охлаждающее устройство – чиллер фанкойл. Основной задачей которого является выработка холода и подача его внутрь здания. Для этого используются трубопроводы с хладоносителем, или в холодное время года — теплоносителем.
После чего по трубам вода или пропиленгликоль с низкой температурой поступает в другой теплообменный агрегат – фанкойл, который расположен в каждом помещении.
Далее, в теплообменнике жидкость нагревается, в результате передавая свой холод воздуху комнаты, а затем возвращается обратно в чиллер.
По своему принципу работы, элементы системы чиллер-фанкойл напоминают составляющие кондиционера, — наружный блок (чиллер), внутренний блок (фанкойл) и соединяющие их трубопроводы с хладагентом. Но вместо фреона по трубам течет вода или пропиленгликоль, а количество внутренних блоков может быть многочисленным, все зависит от холодопроизводительности чиллера.
Бесперебойная работа чиллера фанкойла выражается в потребности холода, поэтому в промежуточном гидравлическом модуле схемы встроена емкость – аккумулятор для хладоносителя.
Представленная климатическая система фанкойла относится к воздушным и в зимнее время работает на обогрев помещений, только жидкость охлаждающая воздух, становится теплоносителем и нагревается с помощью котельной установки. В связи с этим система чиллер-фанкойл задействована для поддержания оптимальной температуры в зданиях крупных торговых центров, супермаркетов, спортзалов, кинотеатров и др.
Также преимуществом такого инженерного решения является подключения фанкойла по схеме со значительным удалением. Расстояние до чиллера определяется только мощностью насосного оборудования, поэтому решение технической задачи не вызовет затруднений.
Типы фанкойлов
· канальные фанкойлы;
· кассетные фанкойлы;
· напольные фанкойлы;
· настенные фанкойлы;
· потолочные фанкойлы.
Фанкойлы напольного, кассетного и канального типа широко используются в зданиях торговых и офисных центров. А в жилых помещения применяют фанкойлы настенного типа. Высоконапорные канальные доводчики — в промышленных помещениях с подключением к системе воздуховодов для равномерного распределения воздуха в больших объемах.
Как подобрать чиллер-фанкойл
При выборе фанкойлов учитывается ряд показателей, таких как:
· габариты и цель использования помещения;
· количество проемов в стенах;
· климатические показатели региона, средняя температура и влажность наружного воздуха;
· материал перекрытий и облицовки стен здания;
· количество и мощность устройств в помещении, которые выделяют тепло;
· монтаж вентиляционной системы;
· среднее число людей, находящихся внутри.
Каждый из этих параметров в отдельности влияет на производительность фанкойла, понижая или увеличивая ее. Совокупность перечисленных показателей способна значительно изменить мощность оборудования, необходимую для комфорта людей в помещении.
Для получения точных расчетов и подбора оборудования, следует обратиться к квалифицированным специалистам. Это позволит выбрать оборудование, которое сбалансировано по стоимости, производительности и потреблению ресурсов в соответствии с параметрами эксплуатации.
проектирование и монтаж фанкойла
Выбирая систему кондиционирования и отопления для своего дома, имеет смысл узнать, что такое фанкойл, какие функции выполняет климатическое устройство и в каких ситуациях его целесообразно использовать .
В статье мы предоставили подробные ответы на указанные вопросы. Из материала вы узнаете, как это работает, из каких элементов состоит фанкойл, какие виды фанкойлов существуют и в чем их особенности.
Мы указали правила размещения климатического оборудования, а также описали специфику монтажа оборудования в частном доме и квартире.
Содержание статьи:
- Принцип работы фанкойлов
- Что такое фанкойлы?
- Особенности установки такого оборудования
- Установка фанкойла в квартире
- Выводы и полезное видео по теме
Принцип работы фанкойла
Название устройства произошло от двух английских слов: «fan» — вентилятор и «coil» — катушка. Эти основные элементы обеспечивают работу устройства. Систему с использованием таких устройств обычно используют для организации многозонного кондиционирования в больших помещениях.
Вентилятор прогоняет воздух через теплообменник. В зависимости от задачи в змеевик теплообменника поступает горячая или холодная вода. Воздух нагревается и распространяется по комнате.
Одним из преимуществ использования фанкойлов является возможность не только нагревать и охлаждать воздух в помещении, но и разбавлять его свежими воздушными массами с улицы.
Этот вариант несложно реализовать, если вы планируете использовать принудительный .
Фанкойл представляет собой систему, состоящую из вентилятора и теплообменника. Первый прогоняет воздух через второй, придавая потоку необходимую температуру (+)
Фанкойл состоит из таких элементов, как:
- Змеевик теплообменника;
- вентилятор;
- блок фильтрации.
В систему может быть включен только один теплообменник или сразу два, чтобы обеспечить легкий переход на другой режим работы.
Галерея изображений
Фото
Фанкойл — устройство, подающее поток охлажденного или подогретого воздуха в обрабатываемое помещение, подготовка которого осуществляется чиллером
С чиллером, рабочим телом которого не является фреон, т.е. не вредная для атмосферы, а обычная вода, фанкойл подключается трубопроводом
Недостатком фанкойлов считается невозможность обновления состава воздушной массы за счет забора и смешения воздуха с улицы
Работой фанкойлов можно управлять и регулировать вручную или перевести в автоматический режим.
Второй вариант потребует установки термостатов, автоматических смесительных узлов и датчиков
По типу установки и внешнему виду фанкойлы мало чем отличаются от внутренних блоков систем кондиционирования. Бывают напольные, кассетные потолочные, настенные и комбинированные
Скорость поступления нагретого или охлажденного воздуха в помещение стимулируется встроенным вентилятором. Желательно, чтобы он мог работать в разных скоростных положениях
Фанкойлы устанавливаются в основном в коммерческих помещениях и производственных цехах. Однако модели последнего поколения вполне подходят для обустройства жилых помещений
Несомненным преимуществом фанкойлов является универсальность. Их можно подключать к системам кондиционирования воздуха и тепловым насосам.
Фанкойл — компонент климатической системы
Трубопровод, соединяющий установку с чиллером
Оборудование без примеси свежего воздуха
Оснащен датчиками температуры для автоматизации
Внешний вид канального фанкойла
Вентилятор в исполнении фанкойла
Фанкойл в коммерческом здании
Кондиционер и тепловой насос
В последнем случае подключается один контур к — холодильной машине, генерирующей поток холодной воды, а второй к отопительному котлу или другому подобному отопительному устройству.
Комбинация фанкойлов с тепловым насосом очень популярна.
Стоит отметить, что если решено использовать , то можно установить несколько фанкойлов в разных помещениях, и работать на них будет только один чиллер.
Решение выглядит очень удобным для зданий, в которых нужно обслуживать большую площадь. Но при этом следует правильно рассчитать производительность чиллера в зависимости от количества и характеристик фанкойлов.
Системы чиллер-фанкойл применяются для кондиционирования воздуха в больших зданиях, но применяются и в частных домах, коттеджах и даже просторных квартирах
Для работы вентилятора на каждое устройство должно быть подано питание. Для очистки воздушных масс и улучшения микроклимата помещений.
Каждый фанкойл оснащен системой управления, которая в зависимости от типа устройства может быть встроенной, дистанционной или дистанционной.
Кроме того, для монтажа фанкойлов необходим комплект муфт, изоляционные материалы и т.д. В обязательном порядке для этого типа системы должна быть установлена дренажная система, обеспечивающая удаление конденсированной влаги.
Использование фанкойлов дает значительную свободу при проектировании системы. Вы всегда можете подобрать чиллер и/или котел нужной мощности и установить нужное количество фанкойлов. Установка относительно недорогая, так как для теплоносителя используются обычные водопроводные трубы.
Фанкойлы могут быть невидимыми, они не портят интерьер. Потолочные модели спрятаны за подвесными конструкциями, а настенные могут быть закрыты декоративной решеткой
Система занимает сравнительно мало места, при желании фанкойлы и ведущие к ним коммуникации можно полностью скрыть за подвесным потолком.
Если рассматривать фанкойлы как альтернативу сплит-системе, то у них есть важное преимущество – они позволяют сохранить без изменений внешний вид фасада.
Устройство для охлаждения и/или нагрева воды может быть размещено на значительном расстоянии от фанкойлов. Если монтаж выполнен правильно и линия обеспечена надежной теплоизоляцией, система будет работать эффективно.
Это может быть удобно, особенно если здание имеет сложную планировку.
Настенные фанкойлы используются вместо радиаторов. Их также устанавливают под окнами, чтобы компенсировать потери тепла в этих помещениях.
Использование обычной сантехники вместо дорогих специальных труб значительно снижает стоимость системы и упрощает монтаж. Автоматизация системы типа «чиллер-фанкойл» выполняется примерно так же, как и для сплит-системы: с помощью пульта дистанционного управления.
Это позволяет настроить параметры не для всего здания, а отдельно для каждого помещения, в котором стоит фанкойл.
Как далеко можно удалять фанкойлы от источника тепла или холода? Это расстояние определяется мощностью насоса, который перемещает жидкий теплоноситель по трубам системы. Чем выше мощность насоса, тем больше расстояние.
Это значительно расширяет количество вариантов установки как самого фанкойла, так и котла и/или чиллера. Предельная цифра 600 м, и это более чем солидный показатель.
Систему фанкойлов также можно использовать в сочетании с таким экономичным и экологически безопасным способом получения энергии, как тепловой насос. При этом можно организовать не только одноконтурную, но и двухконтурную систему отопления, т.е. обеспечить дом горячей водой.
Если система продумана и реализована правильно, то через пять минут после запуска в помещении установится комфортная температура.
Что такое фанкойлы?
Тип фанкойла зависит от задач, которые необходимо решить с его помощью. Различают двухтрубные и четырехтрубные устройства. Первые могут работать только на нагрев или охлаждение, вторые способны решить обе задачи.
Нагреватель и чиллер подключаются параллельно к четырехтрубным фанкойлам. Режим работы системы выбирается в зависимости от времени года и потребностей.
Самый простой способ установить наружную версию фанкойла. Нагретый воздух будет поступать через аккуратную решетку, встроенную в пол
Однако возможен вариант, когда двухтрубная система используется для кондиционирования воздуха летом, а затем для отопления зимой.
В этом случае система переключается либо на чиллер, либо на котел с помощью специального вентиля; изменение режима работы системы осуществляется вручную.
Это достаточно популярный вариант, так как установить всего две трубы гораздо проще, чем провести четыре конструкции.
Переключение режимов работы при использовании четырехтрубной системы может осуществляться с пульта управления в автоматическом режиме.
В зависимости от места установки фанкойлы различают:
- напольные;
- настенный;
- пол и потолок;
- потолок.
Назначение каждого типа устройств понятно из названия. Настенные фанкойлы чаще всего служат альтернативой обычным радиаторам водяной системы отопления. Их также устанавливают вдоль стен под окнами или в других подобных местах. Напольные и потолочные модели можно устанавливать как сверху, так и снизу.
Кассетные фанкойлы просты в установке, хорошо смотрятся в интерьере, легко интегрируются в подвесную потолочную систему
Кроме того, существуют кассетные и канальные конструкции фанкойлов.
Устройства также могут быть закрытыми или бескаркасными, предназначенными для скрытого монтажа. Это еще одно преимущество фанкойлов: они позволяют сделать систему отопления/кондиционирования практически незаметной.
Некоторые модели оснащены дополнительными функциями, например, системой забора свежего воздуха снаружи, возможностью электрообогрева воздушных масс с помощью встроенных ТЭНов. Варианты организации системы управления также могут быть разными.
Настенные фанкойлы выглядят очень стильно, такое устройство можно повесить вместо кондиционера и управлять с помощью пульта
Для конкретных марок лучшими считаются фанкойлы. Carrier и York . Отличные качества демонстрируют модели компании. Trane и Mcquay Это надежные устройства европейского производства.
General Climate представляет широкий ассортимент фанкойлов в различных конфигурациях. Модель компании Daikin По отзывам владельцев выглядят очень стильно.
Среди недорогих товаров выделяются фанкойлы Aerotek – популярный китайский бренд.
Особенности установки такого оборудования
Установка фанкойла – непростая задача. Если у хозяина дома нет большого опыта в установке отопительного и/или холодильного оборудования, лучше обратиться к профессионалам. Сначала устанавливается сам фанкойл. Место установки зависит от типа устройства: потолок, пол, стена.
В любом случае необходимо обеспечить свободное перемещение воздушных масс от фанкойла по помещению, чтобы работа устройства была эффективной.
После установки фанкойла необходимо собрать узел обвязки, установить трубы и уложить теплоизоляционный слой. Необходимо поставить ряд элементов, таких как запорные краны, манометры и т.д.
Отличным вариантом для установки такого типа системы могут быть трубы с резиновым покрытием. Они компактны и обладают хорошими теплоизоляционными свойствами.
Устанавливается при необходимости. Эти конструкции должны быть звукоизолированы.
Чтобы вода равномерно распределялась по системе и обеспечивалась ее надлежащая гидравлика, используются балансировочные клапаны.
Наличие этих устройств значительно облегчает настройку системы, ведь вне зависимости от ее конфигурации везде можно использовать одни и те же водопроводные трубы.
Такой смесительный узел необходимо установить при подключении фанкойла к чиллеру или котлу. Неопытным монтажникам лучше проконсультироваться со специалистами.
При проектировании системы необходимо учитывать длину воздуховодов, которая строго нормируется. Особенно это актуально при установке настенных фанкойлов под окнами. Стальные воздуховоды оснащены виброглушителем. Обязательно смонтируйте систему сбора и удаления конденсата.
Поддоны для влаги должны быть закреплены под соответствующими отверстиями. После этого вентилятор и электронагреватели (если есть) подключаются к электросети. Затем все контакты, каналы и патрубки проверяются на герметичность.
После этого система запускается и опрессовывается для проверки качества монтажа.
Если изъянов нет, можно продолжать отделочные работы.
Трубы, которые присоединяются к фанкойлам, должны быть тщательно герметизированы и покрыты слоем теплоизоляционных материалов. Перед началом монтажа следует составить проект и выполнить системные расчеты
Легче всего справиться с монтажом наружного варианта фанкойла. Не требует установки канала слива конденсата. Устройство имеет две насадки, которые подключаются к соответствующему устройству.
При монтаже настенных, потолочных и кассетных моделей подключение к электросети производится по более сложной схеме, чем для напольного фанкойла.
В любом случае установка четырехтрубной системы будет самой сложной. Для монтажа любого типа системы важно правильно выполнить проектирование и ряд специальных расчетов.
Установка фанкойла в квартире
Устройства этого типа в определенной степени можно назвать универсальными. При соблюдении некоторых рекомендаций фанкойлы можно с успехом устанавливать даже в обычных квартирах.
Для небольших площадей можно использовать только один фанкойл, от которого теплый (или холодный) воздух распределяется по квартире по системе воздуховодов.
Фанкойл обычно размещают в прихожей или в ванной комнате, трубы можно спрятать под натяжной потолок. Разумеется, потолок в месте установки основного прибора придется опустить, что не всегда удобно в квартирах с небольшой высотой помещений.
Однако в других помещениях проблему можно устранить, если сделать двух- или даже трехуровневый потолок, чтобы скрыть менее громоздкие воздуховоды.
Расположение фанкойла обусловлено не только размерами устройства. При работе агрегат производит значительное количество шума, что вряд ли уместно в жилых помещениях. Для обслуживания всей квартиры придется брать достаточно мощный фанкойл, и чем производительнее устройство, тем больше шума от него.
Конечно, система только с одним фанкойлом будет относительно недорогой, а установка не слишком сложной. Однако в этом случае теряется преимущество климатической многозональности, характерное для более крупных систем.
Вы можете управлять работой фанкойла с пульта дистанционного управления, но выбранный режим будет применяться ко всем помещениям. Это не очень удобно, если окна комнат выходят на разные стороны и по-разному прогреваются солнцем.
Альтернативой является установка небольшого фанкойла в каждой комнате или только в некоторых комнатах. В этом случае регулировать микроклимат в отдельных комнатах будет намного проще.
Шум от небольших устройств будет меньше, его влияние можно значительно уменьшить, выбрав правильное место для установки и используя средства шумоподавления.
Устанавливать системы с фанкойлами лучше всего при строительстве или капитальном ремонте, чтобы после завершения монтажа провести отделочные работы
Конечно, установка такой системы будет стоить недешево. Два или три фанкойла можно установить как и в первом варианте – в прихожей, а затем развести воздуховоды по разным комнатам. В этом случае проблему шума решить еще проще. В дальнейшем достаточно настроить каждый фанкойл, чтобы получить подходящую температуру в отдельных зонах.
Такие системы можно использовать в сочетании с принудительной вентиляцией. Они не только изменят температуру воздуха, но и обновят его состав. Для отвода конденсата, появившегося в процессе эксплуатации, используют специальные насосы, откачивающие влагу в канализационную систему.
Выводы и полезное видео по теме
В этом видео рассказывается о принципах работы фанкойлов и особенностях монтажа таких устройств:
В жилищном строительстве все более эффективно применяются фанкойлы. Очень важно правильно спроектировать и осуществить монтаж фанкойла, чтобы обеспечить его бесперебойную работу в течение длительного времени.
Есть чем дополнить, или есть вопросы по выбору, работе и установке фанкойла? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях. Контактная форма расположена ниже.
Преимущества их использования с токовыми выключателями
Опубликовано в среду, 27 мая 2020 г.
, в 17:40
Что такое фанкойл и как он работает?
Фанкойл (FCU) представляет собой устройство, состоящее из вентилятора и нагревательного или охлаждающего элемента, называемого змеевиком. Воздух в помещении движется по змеевику, который либо нагревает, либо охлаждает воздух в зависимости от типа змеевика, а затем выталкивает воздух b выйдите в комнату.
Схема фанкойлаКак показано на схеме фанкойла, охлаждающий змеевик используется для охлаждения помещения без подключения к воздуховоду. С левой стороны горячий воздух входит в устройство и проходит через охлаждающий элемент. С правой стороны выбрасывается холодный воздух. В фанкойле, в котором используется нагревательный змеевик, направление тепла обратное, при этом горячий воздух выталкивается из фанкойла.
Теория работы датчика тока
В двигателе вентилятора постоянного объема около 60 % потребляемой энергии используется для перемещения воздуха, остается 40 % или менее энергии, потребляемой для вращения мотор.
Когда двигатель вентилятора имеет механическую неисправность или обрыв ремня, сила тока двигателя падает примерно на 60%.
Реле тока контролируют состояние двигателя вентилятора, считывая силу тока в проводнике, питающем двигатель. Механический сбой в двигателе вызывает падение силы тока, которое немедленно обнаруживается переключателем тока, который отправляет предупреждение в систему управления. Реле тока обеспечивает наиболее надежный и экономичный способ контроля положительного доказательства потока для двигателей вентиляторов в фанкойлах (FCU).
Традиционный подход: технология реле перепада давления Реле перепада давления (DP) контролируют состояние двигателя вентилятора, определяя разницу давлений между сторонами подачи и нагнетания вентилятора. Это достигается путем проникновения в воздуховод и установки всасывающих трубок с обеих сторон вентилятора. Трубка подключена к механическому переключателю, который имеет единственную регулируемую точку срабатывания.
При обнаружении изменения перепада давления между всасывающими трубками переключатель соответственно размыкается или замыкается.
Технология эффективна, но имеет недостатки. Переключатели DP механические, поэтому требуют планового обслуживания. Забитые трубки и изъеденные коррозией контакты делают переключатель неспособным среагировать на аварийное состояние. Кроме того, всасывающие трубки являются внешними и могут быть повреждены при установке FCU. Наконец, стандартные отраслевые переключатели DP не всегда обладают достаточной чувствительностью для контроля систем с низким расходом воздуха, например, в фанкойлах.
Реле тока для фанкойлов: преимущества применения
Фанкойлы производят намного меньший объем воздуха, чем агрегаты для кондиционирования воздуха, что делает реле DP нежелательным из-за низкой точности при малых расходах воздуха. Таким образом, вместо того, чтобы измерять расход с помощью дифференциального давления, установщик может контролировать потребляемую двигателем силу тока, чтобы определить его рабочее состояние.
Реле тока имеют низкий ток включения и могут определять силу тока двигателя до 0,15 А (на некоторых моделях), что делает их идеальными для фанкойлов с низким расходом воздуха. Несколько витков проводника через центральное окно выключателя тока позволяют контролировать проводники с еще меньшей силой тока.
Токовые переключатели на 100 % полупроводниковые, без механических частей, которые могут выйти из строя или потребовать обслуживания, кроме разовой калибровки во время установки. Функция самокалибровки (на некоторых моделях) еще больше сокращает время настройки и обеспечивает надежные и точные показания. Токовые выключатели устанавливаются на проводниках внутри FCU, поэтому они защищены от повреждений при установке FCU.
Присмотритесь к H808
Хотите узнать больше о текущих переключателях? Свяжитесь с текущим специалистом по мониторингу сегодня: 800.354.8556 или по телефону [email protected] .
Приведенная здесь информация предназначена для дополнения знаний, необходимых электрику, обученному работе с высоковольтными установками.
