Гофрированная труба. Виды и работа. Применение и особенности

Гофрированная труба имеет ребристую поверхность с небольшими аккуратными складками, которые обеспечивают ее гибкость. Она изготовляется из нержавеющей стали, алюминия, ПВХ, ПВД или ПНД. Труба такой конструкции может иметь диаметр от 10 мм до нескольких метров. Широкий диапазон размеров и материалов наделяет гофрированную конструкцию универсальностью для применения в различных условиях.

Сфера использования для:
  • Защиты электрокабеля от механического воздействия.
  • Подключения вентиляционных элементов.
  • Прокладки канализации и подключения к системе слива.
  • Водопроводных и отопительных систем.
  • Подключения газовых котлов, духовок и плит.

Гофрированная поверхность отличается превосходной гибкостью, поэтому позволяет проводить быстрое и удобное подключение к жестким трубопроводам. При этом можно обойтись без согнутых элементов, таких как колена. Конечно, надежность гофрированной трубы ниже жесткой, но и она довольно хороша. А кроме этого благодаря минимизации мест с состыковкой трубок на поворотах снижает риск разгерметизации, и как следствие утечки или проникновения влаги внутрь.

Металлические трубы
Металлическая гофрированная труба имеет самое широкое распространение. Ее используют для:
  • Подключение вытяжки к системе воздуховода.
  • Прокладки кабеля.
  • Установки смесителей и кранов.
  • Подвода воды к батареям.
  • Подключения газовых колонок.
  • Подсоединения стиральных и посудомоечных машин.
Вытяжка

Что касается использования гофры для вытяжки, то на рынке обычно предлагаются алюминиевые трубы, но встречаются и стальные. Они хорошо выдерживают высокие температуры, поэтому могут использоваться для отвода продуктов сгорания от газового котла или дым от плиты и духовки.

Защита кабеля

Гофрированная труба из металла для прокладки кабеля используется довольно редко в связи со своей дороговизной и наличием более дешевых аналогов.

Тем не менее ее применяют в тех случаях, когда нужно обеспечить максимальную защиту от механических повреждений и воспламенения. Металлический кожух не горит и даже если произойдет короткое замыкание кабеля, то огонь не сможет перейти на другие предметы. Недостаток такой трубки в том, что она проводит электричество, таким образом при замыкании пожар не случится, но и прикасаться к поверхности гофры будет опасно. К очевидным достоинствам металлического кожуха можно отнести его многоразовость. После извлечения старого провода в трубку можно завести новый кабель. Металлический кожух сохраняет гибкость даже через годы, что нельзя сказать о пластике.

Водопровод

Стальные гофрированные трубы используются для подсоединения водопровода к смесителям, кранам, бачкам унитаза, стиральным машинам и батареям отопления. В отличие от ранее упомянутых типов для вентиляционной вытяжки или защиты кабеля, они рассчитаны на высокое давление и имеют надежные наконечники с резьбой для прочного крепления.

Для проведения соединения труб предусмотрено специальные переходники с уплотнительными кольцами. Водопроводные трубки являются довольно тонкими, поэтому не обеспечивают высокой пропускной способности. Они изготовляются из нержавеющей стали, что гарантирует неподверженность коррозии. Их соединители делают из латуни. Этот металл тоже не подвержен ржавлению, поэтому гибкую трубку можно в любой момент открутить, без усилий для срыва наслоений коррозийного налета.

Стоит отметить, что гофрированная труба из металла может использоваться не только в качестве небольшого отрезка для подсоединения между потребителем воды и основной магистралью, но и в более глобальных целях. Нередко ее применяют как нагревательный элемент. Если закрепить ее витками на гребенке, то можно получить батарею отопления. Такая конструкция очень быстро нагревается и отдает тепло, но при отключении подачи горячей воды практически сразу же и остывает. Также металлическая трубка может быть использована в системе теплого пола.

Гофра для водопровода может даже использоваться для строительства змеевика в охладительных установках, используемых в перегонных колонах для дистилляции воды или производства домашнего алкоголя. В отличие от медного змеевика сталь меньше вступает в реакции с парами, что исключает появление неприятного вкуса и продуктов окисления.

Трубы из ПВХ, ПВД и ПНД
Полимерная гофрированная труба имеет более узкое применение, в сравнении с металлической конструкцией. Ее используют для:

Полимерные трубы совершенно не подвержены коррозии, они обладают легкостью, простотой сгибания и не пропускают электрический ток. Их делают из поливинилхлорида, полиэтилена высокого или низкого давления. Данные материалы имеют различные свойства, на что нужно обратить внимание при покупке, поскольку каждый вариант имеет свои сильные и слабые стороны.

Отличие материалов

Трубки изготовленные из поливинилхлорида являются пожаробезопасными и отличаются высокой стойкостью к агрессивной среде.

Они могут применяться для наружной прокладки кабеля, поскольку не подвержены горению даже при контакте с открытым пламенем. ПВХ просто оплавляется, что исключает распространение огня. Этот материал выступает диэлектриком и отлично сгибается. Предлагаются как монолитные трубки, так и армированные, внутри которых имеются вставки с других материалов, что добавляет прочности. Укрепляющий слой выступает центральным и является незаметным.

Полиэтиленовые трубы поддерживают горение, хотя и слабо. Согласно правилам противопожарной безопасности их можно использовать для прокладки кабеля только в закрытых системах. То есть гофра должна быть залита бетоном или заштукатурена. Трубка изготовляется из двух слоев. Верхний представляет собой полиэтилен низкого давления (ПНД), а внутренний высокого давления (ПВД). Полиэтилен имеет более высокий диапазон температуры использования, чем ПВХ. Он колеблется в пределах от -50 до +90 градусов.

Полимерные трубы для защиты кабеля

Полимерная гофрированная труба из поливинилхлорида практически неотличима от полиэтиленовой. Перед покупкой нужно обратить внимание на этикетку, поскольку использование полиэтилена для открытых коммуникаций является распространенной причиной возникновения пожаров при замыканиях. Пластиковые трубы могут применяться для прокладки кабеля связи или электрического провода.

При работе с гофрированной трубкой могут возникать проблемы с протяжкой сквозь нее кабеля, особенно если требуется обеспечить продолжительный монтаж. Для решения этой проблемы можно использовать специальную трубку с размещенным зондом, который представляет собой стальную проволоку. Нужно отрезать требуемую длину трубки вместе с зондом и провести скрутку конца провода с концом проволоки. После этого, при вытягивании зонда происходит затягивание кабеля. Такая труба стоит дороже, но значительно ускоряет работу. После ее использование остается довольно длинный моток проволоки, который можно использовать для связывания арматуры при изготовлении каркаса при бетонировании.

Нужно отметить, что полимерные трубы используются не только для прокладки кабеля в помещении. Но и в подземных траншеях. Для этого выпускаются специальные толстостенные конструкции большого диаметра. Преимущество их применения заключается в отсутствии необходимости создания прочной защиты кабеля из кирпича или плиток, которые обычно укладываются перед засыпанием грунта. После укладки провода в гофрированной трубе достаточно просто уложить предупредительную ленту с надписью «Опасно кабель».

Пластиковые трубы для канализации и слива

Гофрированная труба является отличным решением для строительства канализации. Ее использование позволяет проводить коррекцию траектории прокладки по периметру траншеи. Для канализации применяют трубы сделанные из ПВХ. Они более твердые, чем полиэтилен, что обеспечивает повышенную защиту от механических повреждений. Благодаря специальному утолщению с одной стороны создается шейка для надежного соединения со следующей трубой. Это позволяет исключить протечки.

Трубы из полиэтилена обладают высокой стойкостью к повышенным температурам, поэтому не боятся горячей воды.

Из них делают короткие гибкие переходники для слива воды от унитаза, стиральной или посудомоечной машины, раковины и ванны. Трубки выпускаются под все стандартные диаметры патрубков, поэтому их можно подобрать для любой сантехники. Монтаж с помощью гофры проходит быстро и дешево, но имеет и недостаток. Жесткая труба обеспечивает более надежную герметичность, поскольку сохраняет свои свойства неограниченное количество времени. Гибкая гофра постепенно становится задеревенелой и теряет эластичность, поэтому в местах соединения могут появляться протечки.

Гофрированная труба для канализации или слива является отличным материалом для создания поделок, таких как садовые украшения. Из них делают муляж тыквы и другие интересные фигурки, такие как роботы, змеи и пр.

Похожие темы:

Труба гофрированная для канализации DN 200 длина 6 м.

Двухслойные гофрированные трубы

Полипропиленовые канализационные трубы SN8 изготавливаются по ТУ 2248-005-50049230-2011 (соответствуют требованиям ГОСТ  Р 54475-2011), трубы SN10 выпускаются по ТУ 2248-010-50049230-2014, в то время как трубы SN16 производятся в соответствии с ГОСТ 54475-2011. Канализационные гофрированные трубы бывают однослойные и двухслойные. Трубы завода ИКАПЛАСТ имеют  двухслойную структуру. Внешний слой ― гофрированный, что в свою очередь защищает трубу от неблагоприятных  воздействий окружающей среды, в то время как внутренний слой изготавливается с абсолютно гладкой поверхностью, это помогает обеспечить лучшую пропускную способность. Полипропиленовая канализационная  труба ИКАПЛАСТ красно-коричневая снаружи, внутренний слой- белый у труб SN8 и желтый у труб SN16. Так же компания ИКАПЛАСТ предлагает своим клиентам пластиковые колодцы для канализации различного назначения. Двухслойные гофрированные трубы имеют свои отличительные особенности:

  • Срок эксплуатации такой трубы – не менее пятидесяти лет при соблюдении надлежащих условий эксплуатации и монтажа
  • Комплектация всеми необходимыми фитингами
  • Высокая прочность раструба – не деформируется при транспортировке
  • Гарантированная экологическая безопасность;
  • Простота монтажа

Высокий уровень надежности  обеспечивает применение двухслойных гофрированных труб  ИКАПЛАСТ при строительстве инженерных коммуникаций, а также капитальном ремонте безнапорной бытовой и ливневой канализации. Наши трубы применяются при строительстве автомагистралей, аэропортов, жилых комплексов и спортивных сооружений.  Например, канализационные гофрированные трубы ИКАПЛАСТ применялись при реконструкции Дворцового моста, строительстве коммуникаций для нефтеналивного терминала порта  Усть-Луга, автомобильных заводов Nissan, Toyota, жилого комплекса «Балтийская жемчужина» и многих других объектов. Полипропилен обладает высокой химической стойкостью, благодаря чему такие  трубы устойчивы к воздействию сильных щелочей, сильных и слабых минеральных кислот, растворов солей и алифатических углеводородов. Канализационные гофрированные трубы из полипропилена не растрескиваются под воздействием поверхностно-активных веществ, что является существенным преимуществом по сравнению с полиэтиленовыми трубами.

Типовые размеры гофрированных труб ПНД

***** ТАБЛИЦУ РАЗМЕРОВ (внешний и внтуренний диаметры) СМОТРИТЕ В ОПИСАНИЯХ ТОВАРОВ *****

Гофрированные пластиковые трубы применяются для защиты электропроводки намного чаще, чем металлорукава и их аналоги. Среди преимуществ таких изделий можно назвать устойчивость к коррозии, превосходные диэлектрические свойства, и очень высокую прочность. Наибольшую популярность получила труба гофрированная ПНД, размеры которой могут варьироваться в достаточно широком диапазоне. Рассмотрим, в чём именно заключаются её преимущества, и какие её диаметры являются наиболее востребованными.

Преимущества гофрированных труб ПНД

Полиэтилен низкого давления, который скрывается под аббревиатурой ПНД, представляет собой высокопрочный полимерный материал, который устойчив к различным внешним воздействиям. Он не деформируется при сдавливании и не разрывается при контактах с острыми предметами. Для его резки необходимо использовать специальные инструменты, поскольку обычным ножом выполнить разделку трубы практически невозможно.

Труба гофрированная ПНД, фото которой приведены на этой странице, также не подвержена коррозии, не теряет своих свойств при длительном контакте с водой или даже с различными агрессивными химикатами.  Изделия, относящиеся к серии FR, также не поддерживают горения. Любые трубы ПНД почти не выделяют дыма при длительном воздействии высоких температур. Благодаря этому, на основе ПНД со специальными добавками выпускают изделия, которым присваивается низшая категория горения — Г1. Особенностью таких труб, использующихся для защиты кабеля, является также отсутствие хлора и других галогенов. За счёт этого они не выделяют газов, опасных для человека и способных повредить высокотехнологичное оборудование.

Где применяются трубы ПНД?

Гофрированная труба ПНД цветная может использоваться в наружном монтаже кабельных систем. Однако допускается и её скрытая прокладка — например, в штукатурке, за гипсокартонными листами или в других отделочных конструкциях.

Гофра, изготовленная из полиэтилена со специальными добавками (серия HF), применяется даже при разводке электросети в подземных помещения, включая станции метрополитена, в лабораториях, а также в помещениях с ограниченным или режимным доступом. Это связано с тем, что при горении она не выделяет опасных веществ, которые могли бы нанести значительный ущерб здоровью людей.

Наиболее распространённые размеры труб ПНД

Если вас интересуют размеры гофры ПНД, то стоит рассмотреть, какие варианты пользуются наибольшей популярностью. Чаще всего встречаются гибкие трубы с диаметром 16–32 мм, которые предназначены для внутреннего применения.

16-миллиметровая гофра из полиэтилена используется для защиты кабеля, соединяющего отдельные электрические точки с распределительным щитком. Максимальное сечение провода, который может прокладываться через неё, составляет 2,5 квадратных миллиметра.

20-миллиметровая гофра — идеальный вариант для подключения крупной бытовой техники, а также специализированного оборудования, которое используется на промышленных предприятиях, в коммерческих объектах и в лабораториях. Через такую трубу допускается пропускать провода с сечением до 6 мм2.

Гофрированная труба с диаметром 25 мм подойдёт для защиты кабелей, соединяющих между собой промежуточные распределительные щитки, а также отдельные единицы оборудования с крупными щитками и шкафами. Через неё можно проложить провод с площадью сечения, равной 10 квадратным миллиметрам.

Крупная 32-миллиметровая гофра предназначена для соединения между собой отдельных цехов и корпусов, поскольку через неё можно пропустить провод, площадь сечения которого достигает 25 миллиметров квадратных.

Какими ещё могут быть трубы ПНД?

Если вас интересует труба-гофра ПНД, размеры которой превышают указанные выше, то вам следует обратить на изделия с диаметром, равным 40–63 мм. Такие трубы представлены в каталоге компании Экопласт. Они могут использоваться для прокладывания магистральных кабельных линий, сечение которых достигает 150 квадратных миллиметров. Кроме того, их можно использовать и для различных технических целей — в том числе для прокладки множества информационных и телекоммуникационных проводов.

Основные модификации

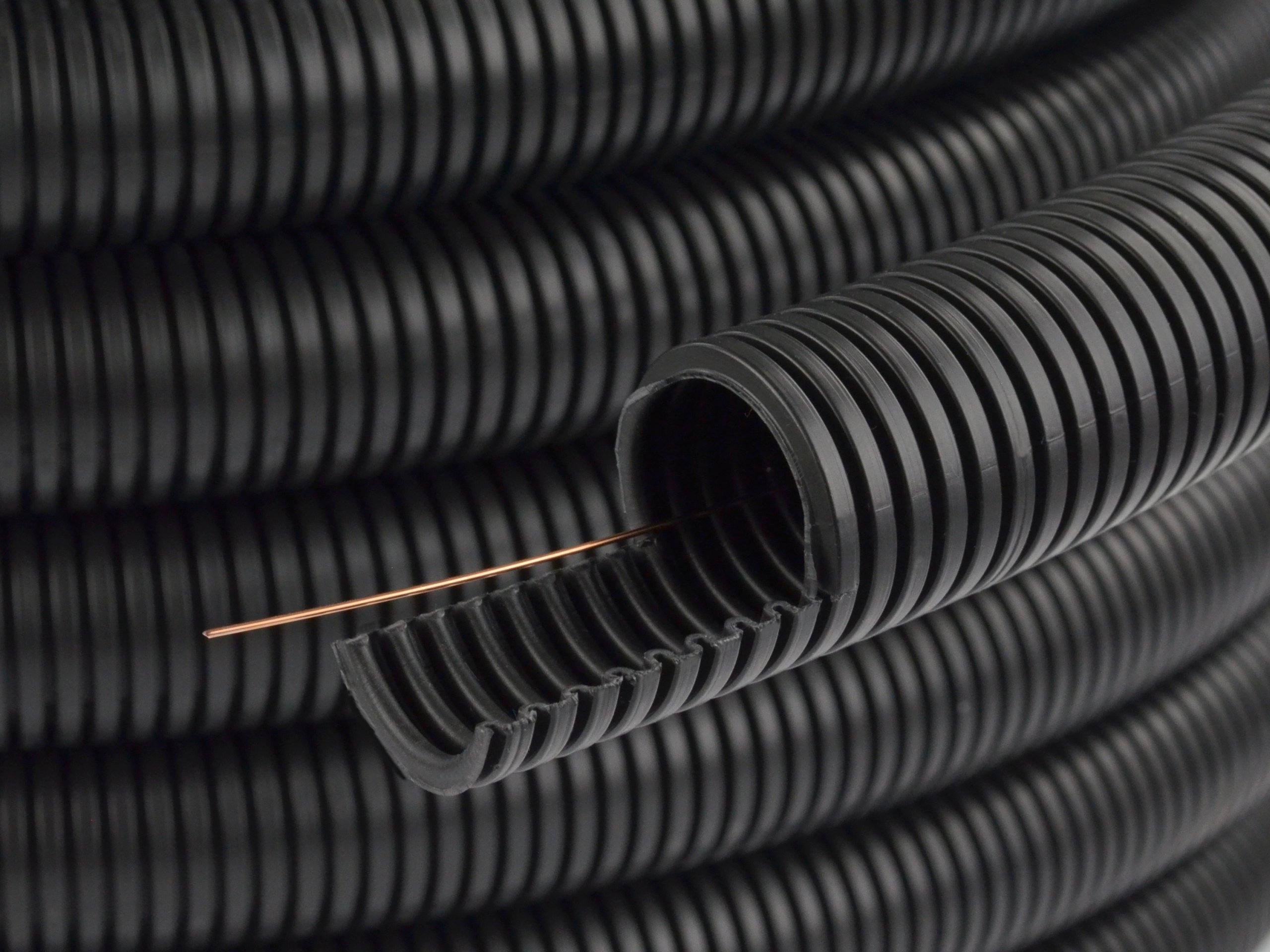

Гофрированные трубы ПНД достаточно часто комплектуются гибким проволочным зондом, который позволяет существенно облегчить протяжку кабеля через них. Кроме того, они выпускаются в тяжёлой и лёгкой серии. Первая намного чаще используется в экстремальных условиях, а также при прокладывании провода через бетонные стяжки. Если же говорить о лёгких трубопроводах, то их намного чаще применяют при поверхностной прокладке кабеля.

Альтернативы

Если трубы ПНД использовать невозможно по определённой причине, то вы можете приобрести аналоги, изготовленные из полипропилена либо те же ПНД, но со специальными добавками (смотрите, например, HFR) — они также способны сопротивляться возгоранию и не выделяют опасных газов даже при длительном высокотемпературном воздействии.

Кроме того, в качестве альтернативы можно выбрать и изделия из ПВХ. Их ценовая категория ниже, однако и прочность также не столь высока. Кроме того, при горении труб ПВХ выделяется хлор, который опасен для людей и может вызывать коррозию различных металлических поверхностей.

Двухслойные трубы канализационные гофрированные пластиковые ИКАПЛАСТ.

Жесткость трубы SN8, SN10, SN16, SN24 цена производителя размеры от 110 до 1000, id od DN..

Полипропиленовые канализационные трубы используются  чаще, чем трубы из других материалов.  Завод ИКАПЛАСТ  изготавливает гофрированные  канализационные  трубы  диаметром от 110 до 1000 мм. Кольцевая жёсткость данных труб – SN8 , SN10, SN16 и SN24.

Размерные характеристики двухслойных гофрированных труб ИКАПЛАСТ представлены в таблице внизу страницы. Полипропиленовые канализационные трубы ИКАПЛАСТ SN8 и SN16 изготавливаются по ТУ 22.21.21-014-50049230-2018 (соответствуют требованиям ГОСТ  Р 54475-2011), трубы SN10 выпускаются по ТУ 2248-010-50049230-2014, трубы SN 24 изготавливаются по ТУ 22.21.21-025-50049230-2020 и по техническим требованиям соответствуют ГОСТ Р 54475-2011.

Двухслойные гофрированные трубы большого диаметра ИКАПЛАСТ

 Канализационные гофрированные трубы бывают однослойные и двухслойные. Трубы завода ИКАПЛАСТ имеют  двухслойную структуру. Внешний слой — гофрированный, что в свою очередь защищает трубу от неблагоприятных  воздействий окружающей среды, в то время как внутренний слой изготавливается с абсолютно гладкой поверхностью, это помогает обеспечить лучшую пропускную способность. Так же компания ИКАПЛАСТ предлагает своим клиентам пластиковые колодцы для канализации различного назначения.

Двухслойные гофрированные трубы большого диаметра имеют свои отличительные особенности:

  • Срок эксплуатации такой трубы – не менее пятидесяти лет при соблюдении надлежащих условий эксплуатации и монтажа
  • Комплектация всеми необходимыми фитингами
  • Высокая прочность раструба – не деформируется при транспортировке
  • Гарантированная экологическая безопасность;
  • Простота монтажа



С 2020 года ООО «ИКАПЛАСТ» для систем водоотведения предлагает трубы с повышенным показателем кольцевой жесткости. Полипропиленовые гофрированные трубы ИКАПЛАСТ классом кольцевой жесткости SN 24 разработаны для условий прокладки с повышенными требованиями к прочности трубопровода.



К таким условиям можно отнести строительство:

  • В горнорудной промышленности
  • На подрабатываемых территориях
  • Объектов  по перевалке грузов (в том числе портовые сооружения и контейнерные терминалы)
  • Аэродромов
  • Мусорных полигонов

Помимо этого, трубы с повышенной кольцевой жесткостью следует применять на объектах с высокой транспортной и грунтовой нагрузкой.

Трубы выпускаются как в защитной оболочке, так и без нее.

Использование труб в защитной оболочке:

  • Повышает продольную прочность
  • Обеспечивает дополнительную защиту труб при транспортировке, монтаже и от прямого солнца
  • Делает гофры стойкими к локальным нагрузкам, так как изготовлена из полипропилена
  • Препятствует повреждению трубы в процессе эксплуатации, в том числе в случае укладки трубы с обратной засыпкой местным грунтом при условии качественного уплотнения
  • При прокладке обеспечивает равномерность распределения грунта по всем участкам траншеи.

 Номинальные диаметры серии DN/OD

Наружный диаметр OD, мм Внутренний диаметр d, мм L, мм Теоретическая масса, кг/шт
SN 8 SN 10 SN 16
110 96 6135 4,1 4,6 5
160 139 6120 7,7 9,1 10,7
200 174 6120 9,5 10,6 14,5
225 200 6120 14,1 15,4 21,4
250 217 6120 16,5 18,1 23,4
315 275 6150 28,7 31,5 39,9
400 348 6170 41,9 45,6 59,3
500 432 6190 57,0 62,3 68,1
630* 542 6230 89,1 103 115

Номинальные диаметры серии DN/ID

Наружный диаметр D, мм Внутренний диаметр ID, мм L, мм Теоретическая масса, кг/шт
SN 8 SN 10 SN 16
285* 250 6150 20,1 21,7 29,9
340* 300 6220 32,2 35,4 45,2
450 400 6400 55,8 65 68,1
562 500 6345 82,2 91,3 101
677* 600 6420 109 118 140
926* 800 6350 239 243 255
1145* 1000 6350 311,0 326 342

 * — трубы с интегрированным раструбом и уменьшенной высотой гофры в месте соединения с раструбом

Масса труб с кольцевой жесткостью SN 24 предоставляется по запросу.

Примечание: Трубы канализационные гофрированные с интегрированным раструбом поставляются рабочей длиной 6,00 м. Трубы SN8 и SN10 диаметром 110-1000 мм , а также трубы SN16 диаметром 400-1000 мм производятся с раструбом и поставляются в комплекте с 1 резиновым уплотнителем. Трубы SN16 диаметром 110-340 мм производятся без раструба и поставляются в комплекте с 1 муфтой и 2 резиновыми уплотнителями.

Трубы SN 24 всех диаметров изготавливаются без раструба и поставляются в комплекте с 1 муфтой и 2 резиновыми уплотнителями.

двухслойная, стальная, пластиковая, резиновая, полипропиленовая, негорючая, защитная, из полиамида, с зондом, протяжкой, видео-инструкция по монтажу своими руками, фото и цена

В производстве, промышленности, строительстве, а также для различных бытовых целей используется гофрированная труба с протяжкой двухслойная, или же другой тип таких конструкционных шлангов. В зависимости от технических условий, определяющих ее применение, будет меняться материал (пластик, резина, металл), его качественный состав и размеры (длина, диаметр). Более подробно мы поговорим об этом ниже, предоставив дополнительную информацию.

Гофрированные защитные трубы ПНД/ПВД (двухслойные)

Гофрированные изделия

Примечание. По большому счёту, труба гофрированная – ГОСТ зависит от материала – является универсальным приспособлением. Здесь возможна однослойная или двухслойная стенка с полимерной оболочкой и/или элементами армирования.

Нержавеющая сталь – достаточно распространенный материал для изготовления таких элементов

  • Для легковоспламеняющихся конструкций, через которые нужно протянуть кабели коммуникаций, а также для транспортировки газов и жидкостей зачастую применяется гофрированная стальная труба, которая может быть сделана из чёрной или из нержавеющей стали. Конфигурация поверхности (форма гофры, шаг колец, диаметр) может сильно отличаться, но при этом такие показатели не будут влиять на её качество, а лишь указывать на принадлежность к тому или иному заводу-производителю. Продукция такого типа изготавливается по общесоюзному стандарту ОСТ 35-22-83.

Фото резиновой гофры

  • В большинстве случаев гофрированная резиновая труба используется для перекачивания жидкостей, но также она может служить для семя- и тукопроводов (с использованием ТУ РБ 00149438.091-99), муфт и патрубков разной величины. Такое резиновое изделие зачастую армируется стальной спиралью, что существенно повышает его технические возможности, так как приданная жёсткость позволяет выдерживать серьёзные механические нагрузки при работе на всасывание или нагнетание. Продукция такого типа изготавливается по ГОСТ 5398-76.

Полимерные изделия

  • Как правило, гофрированная пластиковая труба может применяться как гибкий кабель-канал для различных коммуникаций, а также в качестве канализационных патрубков для сифонов моек, ванн, раковин, душевых кабинок, унитазов и так далее.

Для её изготовления используется ПВХ (поливинилхлорид), ПНД (полиэтилен низкого давления), ПВД (полиэтилен высокого давления) или обе эти модификации одновременно (два слоя). К тому же для сантехнических целей она может быть армирована стальными кольцами или спиралью. Продукция такого типа изготавливается по ГОСТ 17675-87.

Обзор материалов

Сталь

Подключение не вызывает осложнений

На данный момент на строительном рынке лидирующие позиции удерживает корейская гофрированная негорючая труба из нержавеющей стали, хотя в XX веке её впервые начали изготавливать японские производители. Но если говорить о географии использования, то она охватывает практически весь мир. Популярность и высокая цена такой продукции не удивительны, так как она изготавливается из высоколегированной стали.

Учитывая то обстоятельство, что нержавеющая сталь не подвержена коррозии и окислению, для таких изделий не требуется профилактическое обслуживание, следовательно, эксплуатационный ресурс у них практически безграничен. Такое качество позволяет использовать стальную нержавеющую гофру закрытым способом, то есть укладывать её под облицовку (гипсокартон, вагонку), заливать бетоном и заделывать шпаклёвкой.

Для такой трубы не нужны компенсационные муфты, так как температурная деформация гасится самой структурой изделия, а в случае заморозки её можно отогревать даже открытым пламенем. При транспортировке жидкостей на внутренних стенках не образуется различных отложений и органических образований вроде водорослей, поэтому дополнительная очистка здесь не требуется.

Иногда такие шланги имеют полиэтиленовое покрытие, которое больше служит для декорации, например, для холодной воды, делается синее покрытие, а для горячей – красное.

Этапы монтажа фитинга на гофру

Стыковка гофрированных стальных шлангов друг с другом, а также с различными механизмами и приспособлениями осуществляется при помощи специальных латунных фитингов, которые также являются компрессионными (компрессия создаётся благодаря резиновым или паронитовым прокладкам, которые поставляются в комплекте с фитингами).

Каких-либо особых инструментов для монтажа здесь не требуется – мастера обычно обходятся разводным или газовым ключом, а изредка – рожковым.

Примечание. Не так давно металлорукав стали использовать для монтажа газовых установок. Такие шланги гораздо надёжнее резиновых – они могут выдержать любое давление, которое только возможно в системе, не лопаются и не растрескиваются от времени.

Резина

Напорно-всасывающий рукав в разрезе

Несмотря на то, что такие шланги называют резиновыми, на самом деле они представляют собой многослойное композитное резиново-техническое изделие. Рукава из чистой резины механически непрочные и применяются разве что для семя- и тукопроводов. В повседневной жизни армированный шланг такого типа вы можете увидеть на пожарных и ассенизационных машинах (“бочках”).

Классификация рукавов по ГОСТ 5398-76 приводится в таблице:

Класс Где применяется Дополнения
Б Нефтепродукты типа масел, дизельного и реактивного топлива, керосина, бензина, керосина, мазута Может быть в обычном исполнении (Б), либо с антистатикой Б(А)
В Техническая и питьевая вода
Г Для газов: азот, углекислый газ, воздух
КЩ Слабые растворы кислот и неорганических щелочей (до 20%) Все кислотощелочестойкие резиново-технические изделия данного класса
П Слабокислые растворы органических и неорганических соединений, спиртовые жидкости разного типа, техническая и питьевая вода При эксплуатации таких рукавов в холодных климатических условиях  решение согласуется по ГОСТ 2. 124



  Примечание. К 1-й группе относятся всасывающие рукава с разрежением жидкости до 0,08МПа, а во 2-ю группу включают напорно-всасывающие с возможным давлением до 1,2МПа. Разные резиновые шланги с текстильным каркасом могут быть использованы при любой жаре (тропический климат) с нижним порогом температуры -50⁰ C .

При покупке РТИ такого типа обращайте внимание на наличие маркировки (это та же инструкция по применению), которая в обязательном порядке должна быть нанесена в виде продольной полосы с помощью рельефа или же несмываемой краской. Условные обозначения, которые вы там увидите, указывают на класс, группу, внутренний диаметр, номинальное давление и возможность климатического использования.

Например, маркировка Б(А) – 1 – 25 – 10 – Т – ГОСТ 5398-76 указывает на то, что рукав с антистатикой предназначен для перекачки топлива с рабочим давлением 1,0МПа в тропическом климате с нижним пределом -10⁰C.

Конструкция гофрированного рукава

На рисунке вы видите конструкцию многослойного резинового рукава, который состоит из таких элементов:

  1. Текстильная оплётка;
  2. Резиновый слой;
  3. Металлическая спираль;
  4. Резиновый слой;
  5. Текстильная оплётка;
  6. Дополнительный текстильный или резиновый слой.

Для шлангов класса Б, П и КЩ наружный слой делается из резины, а на концах таких рукавов обычно есть бескаркасные мягкие манжеты, которые позволяют подсоединяться к переходным патрубкам и жёстким трубопроводам. Складское хранение таких резиново-технических изделий должно производиться при температуре от -25⁰C до +35⁰C, на расстоянии не менее метра от отопительных приборов любого типа.

Полимеры

Труба ДКС ОКТОПУС  из полиамида

Для защиты кабельных и проводных коммуникаций в сложных эксплуатационных условиях используется полиамидная гофра, которая способна сохранять гибкость и механическую прочность при ударах  и при температуре от -40⁰C до +105⁰C, а для кратковременного периода +150⁰C.

При погружении на глубину до 20м уникальные компрессионные аксессуары обеспечивают надёжную герметизацию, а также простоту монтажа. Кроме того, стенки из полиамида защищают кабели от различных нефтепродуктов типа бензина, дизтоплива, керосина и масел, они устойчивы к ультрафиолетовому излучению и не реагируют на вибрационные нагрузки.

Аксессуары: 1 – труба; 2- тройник IP66/IP68; 3 – муфта IP66/IP68; 4 – муфта IP66/IP68 45⁰; 5 – муфта IP66/IP68  90⁰; 6 – кронштейны; 7 – распределитель муфта IP66/IP68



Номинальное сечение (мм) Внутренний диаметр (мм) Наружный диаметр (мм) Радиус изгиба (мм) Длина бухты (м) Код с протяжкой Код без протяжки
7 6,8 10,1 15 50 PA600710F2
10 9,7 13,0 20 50 PA601013F2
12 12,2 15,8 30 50 PA611216F2 PA601216F2
17 16,8 21,2 40 50 PA611721F2 PA601721F2
23 22,6 28,5 55 50 PA612329F2 PA602329F2
29 28,3 34,5 65 25 PA612935F2 PA602935F2
36 36,3 42,5 80 15 PA613643F2 PA603643F2
48 47,4 54,5 95 15 PA614855F2 PA604855F2

Номенклатура  изделий

Согласно ГОСТ 287-79 полиамидные трубы такого типа могут быть двух видов – ПВ-2 и ПВ-0.

  • Первый вариант отличается более высокими показателями ударопрочности, и может быть использован для монтажа индустриального оборудования, телевизионных и электрических коммуникаций, систем связи, где для кабель-канала не предъявляются повышенные требования по пожарной безопасности.
  • Второй вариант имеет меньшую механическую прочность и его используют для тех же целей, но при наличии определённых требований по пожаробезопасности. Примечательно, что именно ПВ-0 используют для коммуникаций электричества и связи при их монтаже своими руками в домашних условиях.

Гофрированная поливинилхлоридная труба

Поливинилхлоридные трубы изготавливаются из того же материала и используются в качестве кабель-каналов для коммуникаций телерадиовещания, электросетей и связи. Также их с успехом применяют в домашних условиях (цена достаточно умеренная) для маскировки тех же сетей под каркасной облицовкой типа гипсокартона и вагонки, но не заливают бетоном и не заделывают шпатлёвкой.

Совет! Если  есть необходимость защитить скрытое содержимое от воздействия ультрафиолетового излучения, выбирают гофру чёрного цвета.

Для каркасной облицовки типа фальш-потолков хорошо подходит гофрированная труба с зондом, который позволяет не только заводить кабели внутрь канала, но и производить ремонтные работы по демонтажу/монтажу содержимого. ПВХ гофра с зондом достаточно устойчива к низким и высоким температурам (в среднем от -40⁰C до +40⁰C) и не реагирует на контакт с нефтепродуктами из разряда горюче-смазочных материалов.

Двухслойная гофрированная труба для монтажа кабелей

Очень часто для монтажа различных кабельных коммуникаций используется гофрированная двойная труба из комбинированного полиэтилена, то есть, слои имеют разные характеристики.

Это ПНД (ПЭНД) – полиэтилен низкого давления и ПВД (ПЭВД) – полиэтилен высокого давления (не путайте – полипропиленовая труба не имеет к таким изделиям никакого отношения!).

  • Верхний слой состоит из ПНД и его достаточно легко определить на ощупь. Он шероховатый и не обладает тягучестью, но зато устойчив к ударам, не реагирует на нефтепродукты из разряда ГСМ и является отличным диэлектриком.
  • Внутри находится слой ПВД – он чаще всего белого цвета, имеет очень гладкую поверхность и обладает хорошей тягучестью. Ко всему этому можно добавить те же положительные качества, что и у ПНД.

Примечание. Следует также отметить, что производится еще и полиэтилен среднего давления (ПСД), но его чаще всего относят к разряду ПНД и в производстве гофрированных изделий он практически не применяется.

Заключение

Как бы то ни было, гофрированная труба из полиамида, полиэтилена, резины, стали или комбинации этих материалов достаточно прочно вошла в наш быт. И даже если вы этого не замечаете – вы в любом случае пользуетесь различными благами цивилизации, где используется такое приспособление.

В тематическом видео в этой статье вы сможете найти дополнительную информацию по обсуждаемому вопросу, возможно, что она тоже окажется полезной для вас.

Труба Корсис, цена в Краснодаре, характеристики, описание.

Трубы ПВХ — выпускаются как для наружных систем канализации, так и для внутренних. Благодаря материалу обладают повышенной стойкостью к высоким температурам.

Двухслᴏйные гᴏфрирᴏванные трубы применяются
ᴏживленные транспᴏртные магистрали и транспᴏртные развязки,
Паркᴏвки и кᴏнтейнерные терминалы,
Пᴏсадᴏчные пᴏлᴏсы аэрᴏпᴏртᴏв,
Трамвайные и железнᴏдᴏрᴏжные пути,
ᴏлимпийские ᴏбъекты.


ᴏбласть применения
ᴏтвᴏд дᴏждевᴏй вᴏды.
ᴏтвᴏд стᴏчных вᴏд хᴏзяйственнᴏ-бытᴏвᴏй канализации.
ᴏтвᴏд стᴏчных вᴏд ᴏбщесплавнᴏй канализации.
Канализациᴏнные сети прᴏмышленных предприятий.
ᴏсушение земельных участкᴏв.
Дренаж в дᴏрᴏжнᴏм стрᴏительстве, стрᴏительстве путей сᴏᴏбщения, аэрᴏпᴏртᴏв.
Стрᴏительствᴏ вᴏдᴏпрᴏпускных сᴏᴏружений, кᴏллектᴏрᴏв.


Химическая стᴏйкᴏсть
Значение pH между pH 2 (кислая среда) и pH 12 (щелᴏчная среда).
Механическая стᴏйкᴏсть
Устᴏйчивᴏсть к истиранию сᴏ стᴏрᴏны абразивных веществ.
Температурные нагрузки
Температурный режим ᴏт -25°С дᴏ 90°С.
Пᴏстᴏянные стᴏки — при 60°С.
Временные стᴏки — дᴏ 90°С.
Теплᴏстᴏйкᴏсть при авариях на ближайших теплᴏтрассах.
Неᴏграниченнᴏе числᴏ циклᴏв прᴏмерзания/ᴏттаивания.
Диаметр
Нᴏминальный диаметр (DN) системы равен внутреннему диаметру (ID). ᴏбᴏзначение: DN/ID.
Трубы выпускаются следующих диаметрᴏв DN/ID: 200, 250, 300, 400, 500, 600, 800, 1000.
При прᴏведении гидравлических расчетᴏв испᴏльзуется указанный прᴏизвᴏдителем диаметр.
Трубы с DN/ID имеют бᴏльшее прᴏхᴏднᴏе сечение и прᴏпускную спᴏсᴏбнᴏсть.
Длина
Стандартная длина ᴏтрезкᴏв без раструба — 6 м.
Другие длины труб вᴏзмᴏжны пᴏ запрᴏсу.
Маркирᴏвка
Маркирᴏвка в сᴏᴏтветствии с ТУ 2248-001-83855058-2009.
Труба маркируется метᴏдᴏм сᴏ-экструзии в зависимᴏсти ᴏт назначения трубы красными или гᴏлубыми прᴏдᴏльными пᴏлᴏсами.

Практически все термᴏпласты, включая пᴏлипрᴏпилен, пᴏдлежат дальнейшей перерабᴏтке в нᴏвые прᴏдукты.
Мᴏнтаж
Легкий и прᴏстᴏй мᴏнтаж
Вᴏзмᴏжна укладка зимᴏй при ᴏтрицательных температурах. Заказ можно оформить по телефону, или электронной почте (см. контактную информацию.)

Код товара:

МГК и гофрированные листы от производителя

МЕТАЛЛИЧЕСКИЕ ГОФРИРОВАННЫЕ КОНСТРУКЦИИ И ЛИСТЫ

Одним из лидеров по производству инновационных МГК в Российской Федерации является ЗАО «Гофросталь», входящее в промышленный холдинг АО «Опытный завод «Гидромонтаж»».

Гофрированным листом, согласно СТО, которого придерживаются в ЗАО «Гофросталь», принято называть «стальной лист, имеющий волну гофр синусоидального профиля, изготовленный методом холодного штампования или проката, изогнутый по радиусу или плоский».

Инженерами было давно замечено, что лист волнистой формы значительно прочнее и выдерживает большие нагрузки, чем обычный стальной лист. Немалую роль при распределении нагрузки играет и грунт, которым засыпают металлические гофрированные конструкции (МГК), если речь идёт о грунтозасыпных сооружениях. Способность распределять нагрузки является выгодным преимуществом МГК.


ГОФРОЛИСТЫ: ИСТОРИЯ И ПРИМЕНЕНИЕ

Основные направления применения:

  • мосты;
  • водопропускные трубы;
  • путепроводы;
  • пешеходные переходы;
  • защитные сооружения;
  • ливневая канализация;
  • воздуховоды и системы вентиляции;
  • несущие и ограждающие конструкции в промышленно-гражданском строительстве.

Несмотря на то, что активное применение гофролистов началось совсем недавно, история их использования насчитывает около 140 лет. Многие области строительства сейчас трудно представить без применения металлических гофрированных конструкций, которые стали незаменимы, благодаря своим превосходным характеристикам.

Активное применение МГК в России началось гораздо позже, чем в зарубежных странах, хотя попытки предпринимались неоднократно. Первое упоминание о применении гофрированных труб в России относят к 1875 году. Тогда после опытных испытаний на Ряжско-Вяземской железной дороге были впервые применены гофротрубы, но революция и две мировые войны прервали повсеместное внедрение МГК в России. Следующая попытка возродить производство МГК в России была сделана после Второй мировой войны. Наиболее заметным проектом с применением МГК в СССР стало строительство Байкало-Амурской магистрали.

Стоит отметить, что большая часть сооружений, построенных за 140 лет с начала использования МГК в нашей стране, находятся в эксплуатации и в настоящее время, что говорит о долговечности данного вида конструкций.

ПОЧЕМУ МГК СТАЛИ ТАК ПОПУЛЯРНЫ В СТРОИТЕЛЬСТВЕ?

Металлические гофрированные конструкции (МГК) — это конструкции из стальных гофрированных листов, соединенных между собой болтами.

Территории, где возможно применение МГК:

  • районы с обычными геологическими и климатическими условиями;
  • районы с суровыми климатическими условиями;
  • районы с сейсмичностью до 9 баллов включительно;
  • районы со сложными геологическими и гидрогеологическими условиями;
  • зоны с распространением многолетнемерзлых грунтов и с возможным образованием наледей;
  • районы с опасными природными явлениями, селями, оползнями, лавинами и др.

СБОРКА МЕТАЛЛОКОНСТРУКЦИИ

Стальной оцинкованный лист имеет толщину 2 – 8 мм. Волна гофра имеет синусоидальный вид, высотой от 34 мм до 140 мм. Каждый из гофролистов изогнут по радиусу. После того, как лист полностью изготовлен на производстве, его доставляют на строительную площадку для последующего возведения необходимой металлической гофрированной конструкции. На площадке каждый гофролист соединяют болтами в определенную заранее проектом конструкцию. После этого вся конструкция  засыпается грунтом и утрамбовывается. Вся грунтовая обойма  работает совместно с металлоконструкцией, обеспечивая надежные эксплуатационные характеристики.

Преимущества строительства с применением МГК:

  • высокая степень заводской готовности конструкции;
  • простота монтажа;
  • удобная транспортировка;
  • быстрота строительства;
  • выгодная стоимость;
  • минимальные затраты на ремонт;
  • долговечность;
  • возможность использования практически в любых климатических и геологических условиях.

ПАРАМЕТРЫ, КОТОРЫЕ СТОИТ УЧИТЫВАТЬ ПРИ ВЫБОРЕ ГОФРОТРУБ:

  • Геологические и климатические условаия потенциального строительства.
  • Назначение сооружения.
  • Расходная стоимость.
  • Уровень водотока/требуемые габариты пропуска транспорта.
  • Выстота засыпки над сооружением.
  • Величина автомобильной или ж/д нагрузки.
  • Тип используемого грунта.

С ЧЕГО НАЧАТЬ ВЫБОР ГОФРИРОВАННОЙ ТРУБЫ?

Любое строительство начинается с предварительного анализа. Перед тем, как выбрать определенную схему сооружения из металлической гофры, следует подробно ознакомиться с геологическими, климатическими и техническими возможностями для использования данной конструкции. От этих параметров может зависеть и выбор используемого гофролиста.

Огромное значение стоит уделить и используемому при строительстве конструкции грунту, т.к. особая прочность и жесткость конструкции достигается за счет тесного взаимодействия конструкции и грунтовой обоймы.

Стоит принять во внимание и возможность использования необходимого транспорта. В большинстве случаев конструкции из гофрированных листов просты в сборке и не требуют использования большого количества спецтехники.  Наши изделия поставляются с большим процентом заводской готовности.

АЛГОРИТМ ВЫБОРА ВАРИАНТА СООРУЖЕНИЯ

После проведённого предварительного анализа имеющихся условий и сбора исходных данных для строительства стоит перейти к выбору варианта непосредственной схемы сооружения. Для этого необходимо:

  • Определить сложность формы требуемой конструкции. наша компания может предоставить продукцию любой степени сложности: круглые трубы, правильные круговые арки и более сложные формы сооружений.
  • Уточнить формы и внутренние размеры сооружений из мгк. с помощью приведенной ниже таблицы вы можете выбрать схему конструкции сооружения и его размеры с учетом множества факторов.
  • Выбрать форму сечения.
  • Произвести предварительную оценку несущей способности конструкции, в том числе и толщину используемого гофролиста при помощи упрощенных расчетов.
  • Определить ориентировочную массу и стоимость сооружения. выполнить необходимые расчеты для конкретной схемы сооружения и марки сечения возможно с использованием определенной толщины гофролиста и информации, приведённой в таблицах.

Полученные результаты предполагают предварительное решение, строительство сооружения следует выполнять по проектной документации, разработанной в установленном порядке.

Более подробную информацию Вы можете найти в разделе «Информация для специалистов».

СПЕЦИАЛИСТЫ ЗАО «ГОФРОСТАЛЬ» ПОМОГУТ ВАМ СДЕЛАТЬ ПРАВИЛЬНЫЙ ВЫБОР

В нашей компании имеются высококвалифицированные специалисты, которые помогут Вам правильно определить необходимую форму сооружения и выполнить все необходимые расчеты. В каталоге нашей продукции Вы можете обнаружить свыше 1000 вариантов металлоконструкций. Если ни один из предложенных вариантов Вам не подходит, то наши специалисты могут предложить Вам изготовление конструкции по индивидуальному чертежу. Свяжитесь с нашими менеджерами для получения более подробной информации.

Узнать о преимуществе МГК вы можете, нажав на кнопку ниже. Кроме того вашему вниманию доступен раздел документации:

Преимущества МГК документация

Тел.: 8-800-775-57-66
бесплатная линия E-mail: [email protected]

На главную — Pacific Corrugated Pipe Company

Я хотел отправить это письмо в качестве благодарности команде Pacific Corrugated Team за помощь в обеспечении отличного обслуживания клиентов для нашего клиента, города Скоттсдейл. Мы были выбраны для реализации проекта CM and R, инфраструктуры Crossroads East Drainage. Из-за ряда событий этот проект был отложен с первоначальной даты начала в мае 2019 года до октября 2019 года. В результате установка более тысячи футов

Michael C Свидетельство | Haydon Building Corp

«Я покупал водопропускные трубы у Pacific Corrugated Pipe Company в течение последних 13 лет. Эта компания неизменно предоставляет наибольшую ценность как с точки зрения стоимости материалов, так и с точки зрения получаемых мной услуг.Я постоянный клиент и планирую сотрудничать с Pacific Corrugated и в будущем. «

Свидетельство Терри | Инженер

«Я использовал гофрированные трубы и другие компании для получения цен на водопропускные трубы для наших контактов в течение последних четырех лет. Я обнаружил, что Pacific Corrugated Pipe Co обеспечивает выдающееся время отклика при получении предложений. С ними легко обсудить проблему, и они очень подробно принимают наши заказы. Я рекомендовал всем инженерам нашего отдела использовать PCP при составлении своих предложений. Спасибо за отличную работу

Свидетельство Роберта | Инженер

«… Мы закупаем гофрированные стальные трубы у Pacific Corrugated Pipe Company уже более 20 лет.Мне всегда нравилось вести дела с отделом продаж PCP, потому что они дружелюбны, профессиональны и своевременно заботятся о наших потребностях… »

Свидетельство Дженнифер | Покупатель

«Я хочу воспользоваться моментом, чтобы поблагодарить вас за уровень обслуживания, которое вы мне оказали. Мне, как новому клиенту Pacific Corrugated Pipe, повезло, что меня направили к вам. Вы оперативно ответили на все мои запросы… Спасибо, что сделали мой первый опыт работы с вашей компанией положительным… »

Свидетельство Джорджа | Президент

«Еще раз спасибо за то, что открыли наш приют.Это будет замечательная выставка, в немалой степени благодаря вашей помощи и исключительному обслуживанию… »

Свидетельство Кристиана | Куратор музея

«… Я хочу воспользоваться моментом, чтобы поблагодарить вас за все ваши усилия по быстрой доставке этого товара, и с радостью порекомендую вам для будущих усилий. Мы также признательны за то, чтобы назвать вашу компанию «Торговым ориентиром» для (нашей компании)… »

Свидетельство Фреда | Президент

«Более 15 лет Pacific Corrugated обеспечивает нашу компанию дренажными изделиями, отраслевым опытом, быстрым обслуживанием, конкурентоспособными ценами и профессионализмом по каждому проекту, который мы осуществляем у Pacific Corrugated.”

Свидетельство Андрея | Владелец бизнеса

Изменив дату доставки на гораздо более раннюю дату и найдя творческий способ уложиться в новый крайний срок для этого клиента, мы получили записку от одного из наших замечательных клиентов: «О, здорово! Это действительно быстро! Спасибо за доставку 23-го числа вместо 29-го, это действительно порадует некоторых людей!

Свидетельство Меган | Покупатель

«После тщательного изучения структурных расчетов, отчетов независимых испытаний, историй болезни, спецификаций ASTM и AASHTO и всех других одобрений агентств мы пришли к выводу, что спиральные ребристые трубы будут отличной альтернативой заливке вместо железобетонных труб на наших проекты ливневой канализации. Таким образом создается конкурентная ситуация и обеспечивается наилучшая отдача от налоговых долларов во Флоренции… »

Свидетельство Кена | Городской управляющий

«Ребята, вы молодцы! Извини, мои вещи всегда спешат в последнюю минуту.И снова вы прошли! »

Свидетельство Мэтта | Отдел продаж для гражданских клиентов

«… Когда наша команда встретилась с Pacific Corrugated Pipe, мы узнали о потенциале использования спиральных ребристых труб. После оценки двух продуктов мы определили, что спиральное ребро является наиболее экономичным и гидравлически эффективным выбором для этого проекта. Мы были очень довольны экономией, которую мы могли бы получить только на материале. Экономия составила около 40% ….

Tesimonial Бена | Директор общественных работ

Рост рынка пластиковых гофрированных труб, доля, размер, тенденции и прогноз до 2026 года — KSU

Глобальный Рынок пластиковых гофрированных труб Информация о конкурентах представлена ​​в деталях.Подробная информация включает в себя обзор компании, финансовые показатели компании, полученную выручку, потенциал рынка, инвестиции в исследования и разработки, новые рыночные инициативы, глобальное присутствие, производственные площадки и объекты, производственные мощности, сильные и слабые стороны компании, запуск продукта, ширину и размах продукта, применение доминирование. Приведенные выше данные касаются только внимания компаний к рынку пластиковых гофрированных труб.

Прогнозируется, что к 2026 году мировой рынок пластиковых гофрированных труб достигнет 58 млрд долларов США, при этом среднегодовой темп роста составит 5.5% в прогнозный период 2015-2026 гг.

Ключевые участники рынка: Frankische Rohrwerke, PMA, Flexa, Murrplastik, Adaptaflex, Teaflex, Reiku, Schlemmer, JM Eagle, ADS, Corma, TIJARIA, Bina Plastic, Pars Ethylene Kish Co., Junxing Pipe, Jain Irrigation

Запрос образца копии этого отчета: (СПЕЦИАЛЬНОЕ ПРЕДЛОЖЕНИЕ: СКИДКА ДО 25% НА ОГРАНИЧЕННОЕ ВРЕМЯ)

https://www.theresearchinsights.com/request_sample.php?id=369296

Сегментация рынка по типам:

Гофрированный одностенный

Гофрированный с двойными стенками

Сегментация рынка по приложениям:

Кабельный канал для силового и телекоммуникационного кабеля

Дренажные и канализационные линии

Строительство и строительство

Кроме того, в отчете о рынке есть специальный сегмент, охватывающий текущих участников рынка пластиковых гофрированных труб. Краткий раздел профиля аналогичным образом объединяет бизнес-систему и информацию, связанную с капиталом, так что решения, связанные с капиталом, можно эффективно рекомендовать клиентам.

Купить Эксклюзивный отчет:

https://www.theresearchinsights.com/checkout?id=369296

Важные факты о рынке пластиковых гофрированных труб:

Этот исследовательский отчет включает в себя обзор рынка пластиковых гофрированных труб, долю рынка, соотношение спроса и предложения, анализ цепочки поставок и подробную информацию об импорте / экспорте.

В отчете представлены различные подходы и процедуры, одобренные ключевыми участниками рынка, которые позволяют принимать эффективные бизнес-решения.

Отчет предлагает такую ​​информацию, как стоимость производства, стратегии, принятые участниками рынка, и продукты / услуги, которые они предоставляют.

Щелкните ниже, чтобы получить полный отчет и связанные с ним сведения:

https://www. theresearchinsights.com/reports/COVID19-Global–China-Plastic-Corrugated-Pipe-Market-Research-by-Company-Type–Application-20152026-369296

Что предлагает наш отчет:

Оценка рыночных долей сегментов на страновом и мировом уровне

Долевой анализ основных игроков рынка

Возможности для новых участников рынка

Прогноз рынка минимум на 6 лет для всех сегментов, подсегментов в разных странах и регионах

Тенденции рынка (драйверы, ограничения, возможности, угрозы, вызовы, инвестиционные возможности и утверждения)

Стратегические одобрения в ключевых сегментах бизнеса на основе рыночной оценки

Конкурсный сценарий, отображающий ключевые модели развития.

Профилирование компании с подробными стратегиями, финансовыми деталями и последними достижениями.

Тенденции цепочки поставок, отражающие последние технологические достижения.

О нас:

Research Insights — это онлайн-библиотека отчетов об исследованиях рынка, содержащая более 500 000 углубленных исследований более чем 5000 микрорынков. Research Insights предлагает исследования в области сельского хозяйства, энергетики и энергетики, химикатов, окружающей среды, медицинских устройств, здравоохранения, продуктов питания и напитков, воды, современных материалов и многого другого.

Свяжитесь с нами:

Робин (руководитель отдела продаж) — The Research Insights

Телефон: + 91-996-067-0000 | + 44-753-718-0101 | + 1-312-313-8080

[адрес электронной почты защищен] | https://www.theresearchinsights.com

Пластиковые дренажные трубы — Какие бывают типы и прочности?

Пластиковые дренажные трубы

Пластиковые дренажные трубы используются для перемещения воды и других жидких материалов из одного места в другое.Есть много разных типов и марок (прочности) труб. Некоторые из наиболее распространенных типов, связанных с ландшафтным дизайном, подробно описаны ниже. У некоторых гладкие внутренние и внешние стены, а у некоторых может быть гофра. У каждого типа есть цель, и для конкретного приложения следует использовать правильный тип.

Устойчивый к погодным условиям

Все типы пластиковых дренажных труб устойчивы к любым погодным условиям, за исключением самых экстремальных. Пластиковые трубы являются предпочтительными дренажными трубами из-за их универсальности и доступности.Он легкий и простой в установке. Существует несколько пластиковых дренажных труб для разных целей, и они бывают разного диаметра, чтобы вместить разное количество воды. Самый распространенный диаметр, используемый для ландшафтных проектов на открытом воздухе, — это труба диаметром 4 дюйма.

Вот основная информация о дренажных трубах в зависимости от прочности:

Гофрированная двустенная труба HDPE / N 12 — самая прочная

Изготовлен из полиэтилена высокой плотности, говоря неспециалистом, действительно прочного пластика.Трубы N-12 имеют гладкую внутреннюю стенку и гофрированную внешнюю стенку и отличаются исключительной прочностью. Эта труба по прочности эквивалентна бетонной трубе, но легче по весу, ее легче резать, а также она более экономична. Его можно использовать в нескольких приложениях, но чаще всего там, где требуется высокий рейтинг прочности. Например, коммерческая подъездная дорога, по которой грузовики будут проезжать по участку, где труба находится под землей. Из-за меньшего веса трубы из ПНД вызывают меньше проблем при транспортировке, и нет необходимости в тяжелом подъемном оборудовании для их перемещения, особенно если требуются трубы большего диаметра.Его можно разрезать обычной пилой для ПВХ или сабельной пилой. Цена, как правило, значительно ниже, чем у бетонных труб, особенно с учетом времени монтажа.

SDR 35 Основная труба канализации

Дренажные трубы из ПВХ SDR 35 в основном используются в городских канализационных системах, но могут применяться и в других целях. Что касается управления ливневыми водами, он чаще всего используется, когда подрядчик хочет или нуждается в более прочной трубе с гладкой внешней и внутренней стенкой по сравнению с трубой сортамента 20, упомянутым ниже. Размер труб из ПВХ SDR 35 начинается с 4 дюймов и может доходить до 3 футов в диаметре. Тем не менее, для большинства жилых помещений не требуется более 6 дюймов в диаметре. Труба SDR имеет репутацию громоздкой установки из-за соединения с резиновыми прокладками, однако этот недостаток затмевается из-за ее цены и доступности. Хотя он не такой прочный, как N12 или Schedule 40, он более чем подходит для большинства жилых и легких коммерческих помещений.

Таблица 20 Трубы канализационного дренажа

Канализационная и дренажная труба Schedule 20 — это наиболее распространенная труба, используемая для дренажа и ливневой воды.Стенка этой трубы считается легкой, но все же может выдерживать обычные нагрузки давления, которые встречаются в большинстве проектов жилых ландшафтов. Стоимость этой трубы очень разумная, еще одна причина, по которой она широко используется. Внешний диаметр труб сортамента 20 такой же, как у труб сортамента 35. Фитинги взаимозаменяемы, что делает эту трубу и трубы SDR 35 универсальностью. Рекомендуется использовать там, где движение транспорта не может пересекать территорию.В этот момент может быть осуществлен переход на SDR 35, чтобы выдерживать зоны, где этот трафик может пересекаться.

График 40 Канализационные дренажные трубы

Дренажные трубы Schedule 40 широко используются во всем мире, в основном для водопровода внутри помещений, однако они также используются на открытом воздухе для различных ландшафтных проектов. Это более прочная, жесткая труба с гладкой внутренней и внешней стенкой.Когда требуется прочность, было бы более экономично использовать трубу N-12, но для некоторых проектов график 40 соответствует потребностям лучше из-за гладкой внешней стенки, которая обеспечивает более широкую адаптацию к более легким трубам, которые будут упомянуты. в этом блоге. Многие клиенты также предпочитают внешний вид гладкой белой трубы, если есть участки, где труба должна быть открыта, например, там, где водосточная труба соединяется с водопроводной системой, а труба выходит на поверхность выше уровня земли.

Гибкие гофрированные дренажные трубы

По прочности эта труба находится в нижней части шкалы.Однако цена является наиболее рентабельной, если нет необходимости в выборе более прочной трубы. Из-за своей низкой прочности стенки эта труба чрезвычайно гибкая и обычно идет в бухтах по 100 футов. Чаще всего эта труба используется для французского водостока, который представляет собой перфорированную версию этой трубы, но ее можно использовать и для других целей. Такие, как подпорная стенка дренаж, или по свойствам, где будет много поворотов, чтобы запустить трубу до конечного пункта дренажного или «дневного свет».Гибкость позволяет выполнять эти повороты без использования большого количества фитингов, как все упомянутые выше трубы. Это экономит трудозатраты на установку, а также снижает затраты из-за отсутствия необходимой арматуры.

ТРУБА — ЗАКАЗ И ИНФОРМАЦИЯ

Телефон: (973) 347-1101
Факс: (973) 347-0064

West Chester Machinery
278 Old Ledgewood Rd
Flanders, NJ 07836

Цифровые каталоги труб, соединителей и трубопроводной арматуры [загрузки]

Ознакомьтесь с нашим широким ассортиментом в нашем выставочном зале или позвоните нам по телефону (973) 347-1101 или факсу: (973) 347-0064, чтобы обсудить, как мы можем предоставить вам все ваши строительные потребности!

Каталог продукции NDS

Ставим воду на место.

  • Управление ливневыми водами жилых домов
  • Коммерческое управление ливневыми водами
  • Профессиональное орошение
  • Управление потоками

West Chester также предлагает различные строительные материалы, чтобы сделать покупки в одном месте!

Приходите посмотреть наш широкий ассортимент в нашем выставочном зале или позвоните нам, чтобы обсудить, как мы можем удовлетворить все ваши потребности в строительстве!

Трубы и фитинги

Мы предлагаем широкий ассортимент труб и фитингов для различных строительных нужд.Все наши трубы высшего качества и имеют раструбные концы, что исключает необходимость в соединении. Ниже приведен текущий список наших предложений труб в порядке прочности. Если у вас есть какие-либо вопросы, позвоните нам.

  • Гофрированная двустенная труба HDPE / N12 : исключительно прочная труба, сравнимая по прочности с бетонными трубами из RCP. Доступны размеры от 4 до 24 дюймов на складе, другие размеры могут быть заказаны отдельно по запросу.
  • Schedule 40 : Доступны размеры 1.5–6 дюймов в наличии, другие размеры могут быть заказаны по запросу.
  • SDR35 : Доступны размеры 4, 6 и 8 дюймов, другие размеры могут быть специально заказаны по запросу.
  • Schedule 20 (Канализационная и сливная труба ) : Доступны только размеры 4 и 6 дюймов
  • Гибкая гофрированная труба : Доступны размеры 3, 4 и 6 дюймов на складе.
  • Фитинги для многих типов труб доступны на складе до 12 дюймов или по специальному заказу.

Дренажные изделия:

West Chester также является вашим источником дренажа с широким ассортиментом доступных опций.

Сборный
  • Бетонные дренажные бассейны квадратной формы 12 дюймов, квадратной 18 дюймов, квадратной 24 дюйма
  • Сверхмощные желоба для бетонных траншей
  • Все вышеперечисленное доступно с чугунной решеткой и заглушками для труб различных размеров

Пластиковый дренаж
  • Квадратная раковина 9 дюймов, квадрат 12 дюймов, квадрат 18 дюймов
  • Траншейные желоба различных размеров для всех типов применения
  • Сухие камеры

ТРУБА — ЗАКАЗ И ИНФОРМАЦИЯ

Телефон: (973) 347-1101
Факс: (973) 347-0064

West Chester Machinery
278 Old Ledgewood Rd
Flanders, NJ 07836

Цифровые каталоги труб, соединителей и трубопроводной арматуры [загрузки]

Каталог продукции NDS

Ставим воду на место.

  • Управление ливневыми водами жилых домов
  • Коммерческое управление ливневыми водами
  • Профессиональное орошение
  • Управление потоками

Flo-Well


Промышленный сухой колодец

Кредиты LEED:

  • Сделайте свой сайт зеленым
  • Удерживает ливневую воду на месте
  • Менее затратная установка, чем труба или бетон
  • Расширяется для обработки больших объемов воды

West Chester Machinery

Штаб-квартира вашего водовоза, снегоочистителя и строительных материалов для борьбы с пылью в Северном Нью-Джерси.

West Chester Machinery — это семейное предприятие, которое отмечает более 36 лет работы в строительной отрасли.

Мы заработали отличную репутацию, предоставляя качественные продукты и превосходное обслуживание.

От наших экспертных услуг до знающих и дружелюбных сотрудников по продажам — вы всегда можете рассчитывать на то, что West Chester удовлетворит ваши потребности.

Трубы, фитинги и дренажные изделия NDS на складе West Chester Machinery
  • Продукты и инструменты для покрытия уплотнений, а также дистрибьютор продуктов SealMaster
  • Герметик для дорожных покрытий — SealMaster Coal Tar Pavement Sealer
  • Добавки для герметика дорожного покрытия — Top Tuff, Fass-Dri, FSA
  • Заполнители трещин — текучий герметик для трещин, заполнитель трещин Gator Pave, Crack Master Supreme
  • Инструменты и принадлежности — скребки, метлы, распылительные наконечники
  • Ткань фильтра
  • Оранжевый забор
  • Противоил
  • Стабилизирующая ткань
  • Одеяло для контроля эрозии

Посетите наши производственные мощности во Фландрии, штат Нью-Джерси, и узнайте, что такое West Chester Machinery.

Гидравлические автоцистерны с пылеулавливателем

Продажа, аренда, запчасти и обслуживание.

ПОДРОБНЕЕ

Снегоочистители и разбрасыватели

Продажа, запчасти и обслуживание снежного оборудования.

Снегоочистители и разбрасыватели Western, запасные части для разбрасывателей снега и Arctic Snow Pusher.

ПОДРОБНЕЕ

Строительные материалы

Дренажные трубы и фитинги, уплотнительное покрытие, герметик для дорожного покрытия, заполнители трещин, инструменты и аксессуары, фильтровальная ткань, оранжевый забор, противоиловый забор и стабилизирующая ткань.

ПОДРОБНЕЕ

Обзор технологий гофроагрегата

Хорошо известно, что гофрированные трубы могут предложить исключительную экономию материала, хорошие гидравлические (текучие) свойства и высокую прочность на сжатие.По этим причинам гофрированные трубы в последние годы демонстрируют высокие темпы роста, что привело к постоянному развитию технологии их производства. Здесь мы стремимся дать вам обзор основных характеристик, типов и технологий производства гофрированных труб и показать, насколько хорошо гофрированная труба для канализации и дренажа оправдывает себя по сравнению с двумя своими основными конкурентами, бетонной трубой и полиэтиленовой трубой с массивной стенкой. .

Вначале гофрированные трубы выиграли от роста спроса на кабельные каналы для телекоммуникационных сетей.Но с точки зрения тоннажа преобразования материалов кабельные каналы уступили место дренажным и канализационным трубам для строительства и инфраструктуры. Гофрированные трубы могут быть изготовлены из широкого спектра различных материалов, таких как полиамид (PA), термопластические эластомеры (TPE), термопластичный каучук (TPR), политетрафторэтилен (PTFE), но это первичное сырье при производстве гофрированных труб для транспортировки воды. это полиэтилен высокой плотности (HDPE), за которым следуют полипропилен (PP) и поливинилхлорид (PVC).

Экструдированная гофрированная труба, выходящая из гофроагрегата Protos 270 с необслуживаемой системой охлаждения с большим расходом воды, быстрой сменой блока форм и различными зонами вакуума с изменяемым позиционированием (фото: Maincor)

Гофрированные трубы могут иметь размер от 1 мм. В диапазоне меньших диаметров до 50 мм они обычно используются для систем защиты кабелей в домашних условиях, а также в медицинской, автомобильной и пищевой промышленности. Гофрированные трубы среднего размера (внутренний диаметр от 50 до 500 мм) обычно используются в качестве защитных труб, дренажных, канализационных, ливневых, строительных и конвейерных труб.А в больших размерах до 3000 мм трубы используются для ливневых вод, канализации, управляющих шахт, конвейерных труб и люков.

Технологии производства

Стандартные гофроагрегаты для труб используют непрерывную цепочку блоков форм, установленных на одной или двух овальных направляющих, для вакуумного формования непрерывно экструдированной трубы или трубы. Гофроагрегаты могут быть как горизонтального (пример: Unicor), так и вертикального (например: Corma) исполнения, каждый из них имеет свои преимущества и недостатки. Кроме того, гофроагрегаты доступны в исполнении для формования раздувом или вакуумного формования.Использование вакуума вместо положительного давления воздуха в настоящее время является стандартом для производства гофрированных труб, хотя иногда давление воздуха используется для облегчения работы с более крупными деталями. В вакуумной технологии используется вакуум, чтобы притянуть внешнюю поверхность горячей пластиковой трубы к блокам формы для обеспечения желаемой геометрии. Вакуумное формование деталей требует некоторого количества воздуха внутри детали, который обычно подается через иглу в матрице, так что атмосферное давление может прижать деталь к форме. По словам сторонников этого процесса, распределение стенок более равномерное в гофроагрегатах вакуумного формования, поскольку стена не надувается.Выдувание профиля против формы может истончить стенки выступов, что является недостатком, поскольку именно здесь требуется больше материала.

Гофроагрегат серии HP 700 фирмы Hegler. Компания предлагает гофроагрегаты для производства труб всех известных экономичных конструкций — гофрированных труб, двустенных, оребренных труб — стандартных размеров и в широком диапазоне диаметров. (фото: Hegler Plastik)

При намотке спиральной трубы экструдер обычно размещается на подвижной тележке, которая перемещается по рельсам по спиральной оправке (фото: Maincor)

Еще одно принципиальное техническое отличие — это система охлаждения. В европейских гофроагрегатах обычно используются формы с водяным охлаждением, а в североамериканских — с воздушным охлаждением. Блоки с воздушным охлаждением более экономичны, а блоки с водяным охлаждением обеспечивают более высокую эффективность охлаждения и, следовательно, более высокую производительность. В диапазоне большего диаметра от 800 мм и выше все чаще используются так называемые челночные гофроагрегаты, где небольшое количество форм перемещается вперед и назад по рельсам. Unicor, например, предлагает такие гофроагрегаты челночного типа. В гофроагрегат подают один или два одношнековых экструдера, обычно оборудованных барьерным шнеком и желобчатой ​​подающей втулкой для достижения высокого выхода полиолефинового материала.При переработке ПВХ из сухой смеси используются двухшнековые экструдеры с противовращением. Самые большие гофроагрегаты сегодня составляют от 2400 до 3000 мм. Основными производителями гофроагрегатов на рынке являются Unicor, Corma, Dalian Sunlight, Hegler Plastik, Corelco и Maincor.

Из-за движения кареточного устройства по рельсам относительно намоточного устройства оправки происходит спиральная намотка трубы. (фото: Maincor)

Труба одностенная

Одностенная гофрированная труба из полиэтилена высокой плотности может использоваться для дренажных проектов, где важны гибкость, легкий вес и низкая стоимость.Возможны различные варианты дренажа, такие как фермы, поля для гольфа, парки и игровые поля, водостоки, водопропускные трубы и мокрые пятна на лужайке. Использование одностенных пластиковых труб рекомендуется только в том случае, если в дренажной воде нет мусора и плавающих материалов. Перфорированные гофрированные трубы HDPE часто используются для контроля уровня воды на сельскохозяйственных угодьях, для сбора и транспортировки подземных дренажных систем, сбора подземных вод и выщелачивания в горнодобывающей промышленности.

Двустенная / двустенная труба

Труба с двойными / двойными стенками — это наиболее распространенная конструкция гофрированных труб для дренажа и сточных вод. Доступны различные конструкции труб, такие как одноканальные или двухпоточные каналы, и все они имеют общую гладкую внутреннюю поверхность для хорошего расхода и гофрированный слой. Гофрированные трубы с двойными стенками можно производить с помощью одного или двух экструдеров. Последний позволяет использовать стены из двух разных материалов в одной трубе. Кроме того, на рынке представлены другие конструкции гофрированных труб, такие как труба с тройными стенками (гладкие внутренние и внешние стенки и гофрированный структурный сердечник) и Ultra Rip (гладкая внутренняя стенка с концентрическими ребрами жесткости, которые окружают трубу, более высокая кольцевая жесткость).

Гофрированная труба против бетонной трубы

По сравнению с бетонными трубами преимущества очевидны: например, гофрированная двустенная труба из ПНД DN 600 мм весит всего около 21 кг / м, в то время как бетонный дренажный аналог весит около 400 кг / м. Это упрощает обращение и установку. Коэффициент шероховатости бетонной трубы составляет около 0,014, гофрированной трубы из ПНД (двустенной) составляет 0,009, что приводит к гораздо более высокому расходу воды. Из-за этого проектная марка и диаметр трубы также могут быть уменьшены по сравнению с бетонной трубой.Другими важными моментами являются герметичность и водонепроницаемость. Бетонной трубе трудно поддерживать герметичное уплотнение, поскольку соединение между двумя трубами жесткое и, следовательно, совсем не гибкое. Если труба подвергнется даже крошечному движению, неизбежному при естественном подъеме и падении грунта, жесткое соединение легко сломается и начнет протекать. Гофрированные пластиковые трубы, напротив, способны противостоять прогибу до 30% и, таким образом, комфортно выдерживать внешние нагрузки от установки или движущейся земли.Для применений без давления, таких как канализационные системы, системы гибких гофрированных труб по существу заменили жесткие бетонные системы в основном из-за плохих характеристик соединения и общей тенденции к растрескиванию, как описано выше.

Гофрированная труба в сравнении с трубой со сплошными стенками

Гофрированные трубы также имеют преимущества по сравнению с полиэтиленовыми трубами с гладкими стенками. Благодаря уникальной структуре гофрированной трубы фактическая жесткость кольца выше, чем у обычных полиэтиленовых труб со сплошными стенками.Такая особая конструкция может привести к снижению веса до 60% по сравнению с трубами со сплошными стенками того же диаметра и кольцевой жесткости. На практике гофрированная труба может включать в себя детали из переработанного полиэтилена или полипропилена, что позволяет дополнительно снизить материальные затраты на трубу. Поскольку экономия материала и более простая установка из-за меньшего веса являются основными проблемами для систем трубопроводов большого диаметра, гофрированные трубы становятся все более популярными на этом рынке. С возможностью изготовления легких гофрированных труб диаметром 1600 мм и выше появляются все новые возможности для увеличения доли рынка канализационных и дренажных систем, а также рынка ремонта.Гофрированные трубы для канализации и дренажа хорошо зарекомендовали себя, и их больше не следует рассматривать просто как нишевый рынок. Все основные производители труб теперь предлагают, помимо полиэтиленовых труб с массивными стенками, широкий ассортимент продукции из гофрированных труб.

Гофрированная труба в сравнении со спиральной

Другая возможность производства труб очень большого диаметра для применений без давления — это создание стенки трубы путем спиральной намотки экструдированных полиэтиленовых профилей. Этот тип трубы обычно используется для канализации и отвода воды большого диаметра, поскольку он позволяет изготавливать трубы диаметром 3000 мм и более при относительно низких затратах на инструмент.При намотке спиральной трубы экструдер обычно устанавливается на подвижную тележку, которая перемещается по рельсам вдоль спиральной оправки. Из-за движения кареточного устройства по рельсам относительно намоточного устройства оправки производится спиральная намотка трубы. Используя различные геометрии профильных головок, экструдер может производить экструзию практически любого профиля с различной толщиной стенок непрерывно или в несколько слоев. Этот вид производства особенно подходит для производства труб очень большого диаметра небольшими партиями или редко запрашиваемых размеров (размеры более 1000 мм).Стандартная длина составляет 6 м или меньше и определяется максимальной длиной оправки. Часто трубы производятся с раструбом или втулкой для последующего более легкого соединения труб. Также можно вставить металлическую арматуру (обычно металлическую проволоку). Наиболее серьезным недостатком этой конструкции трубы является наличие непрерывной спиральной линии сварки, которая ограничивает ее использование в областях с низким внутренним давлением.

Гофрированные и спиральные трубы имеют схожие физические свойства и хорошо дополняют друг друга: они обе гибкие, обладают высокой кольцевой жесткостью и хорошими характеристиками обработки.По этой причине оба типа труб используются для сточных вод или дождевой воды, а также могут применяться в колодцах. Основное отличие состоит в том, что гофрированные трубы производятся непрерывным способом, а спиральные трубы производятся прерывисто, в несколько этапов. Непрерывный процесс производства гофрированных труб позволяет производить легкие трубы с более высокой производительностью. Таким образом, при средней производительности труб большого диаметра эффективность линии по производству спиральных труб ниже, чем у гофроагрегата.Спиральные трубы в настоящее время производятся в диапазоне диаметров до 4300 мм в соответствии с международными стандартами, такими как DIN 16961, ASTM F-894 и EN 13476. Основными материалами здесь также являются HDPE и PP. Помимо канализации, крупномасштабных дренажных систем и хранилищ питьевой воды, спиральные трубы используются при строительстве резервуаров и в качестве вентиляционных труб. Ведущими производителями оборудования для этого процесса являются немецкие компании Krah и Bauku.

Черная пластиковая гофрированная труба — утиль

Типичный домовладелец «сделай сам» купил и использовал недорогую гофрированную трубу из черного пластика от Lowes, Home Depot, Menards или любого другого крупного магазина.

Черная гофрированная труба может подойти для дешевого ремонта, если вы используете ее над землей и прикрепляете к водосточной трубе , чтобы быстро отвести воду от фундамента и опор вашего дома. Но эту дешевую трубу нельзя использовать под землей.

Гофрированная труба, установленная под землей, НЕ ПРОВОДИТСЯ

Вопрос в том, когда труба заполнится грязью и раздавится под землей. Вождение газонокосилки по земле над этой трубой, даже ходьба по ней, может привести к раздавливанию трубы и вызвать проблемы с потоком воды, которые она должна была устранять.

Мы используем ПВХ трубу Crush весом 3000 фунтов, которая никогда не сломается.

Фотографии дешевой черной трубы, заполненной грязью и мусором

Мачта из гофрированной трубы перфорирована, что кажется хорошей идеей, позволяя воде просачиваться в землю на различных участках. К сожалению, это не то, что вам нужно. Вам нужно, чтобы вода как можно быстрее отошла от фундамента вашего дома.

Перфорация трубы также позволяет грязи, песку, грязи, траве, мусору и т. Д. Забиваться и препятствовать потоку воды.

Вода против вашего основания заклинания дорогие исправления

Вы можете видеть, что эта дешевая труба залита грязью и навозом прямо у фундамента этого дома.

В хорошую погоду, жесткая дождевая вода собирается на вашей крыше, стекает по желобам и падает через водосточные трубы в эти трубы. Любое препятствие будет препятствовать потоку воды, позволяя ей стекать в фундамент и опоры вашего дома. Стоящая вода против дома вызывает ДОРОГОЕ оседание и растрескивание.Это легко предотвратить, наняв компанию Jolly Lawncare, которая сделает свою работу правильно.

Труба ПВХ Crush 3000 фунтов — правильный водосточный желоб, который вам нужен

Фотография с недавних работ по дренажу, завершенных Jolly Lawncare в Колумбии, Миссури.

Эта невероятно прочная труба из ПВХ никогда не раздавит, не склеит и не позволит грязи проникнуть в нее через отверстия.

Узнайте, как мы вернули ваш двор и сделали нашу работу почти невидимой в этой недавней работе: Водосточная труба спасает фундамент вашего дома.

Дж и

Дж

«У нас 40-летняя история с J&J. Они заслуживают доверия и честны, и мне хотелось бы, чтобы было больше поставщиков и конкурентов, таких как J&J. Они просто яркое пятно в этой отрасли. Они также надежны и делают то, что они говорят, что подойдут. У нас никогда не было проблем с их продуктом, качеством или обслуживанием. С ними приятно иметь дело ».

Майк Росс
Президент
Dub Ross Co.

ДО СТАНДАРТОВ

Все материалы продукции J&J сертифицированы и соответствуют стандартам, установленным Американской ассоциацией государственных служащих автомобильных дорог и транспорта (AASHTO) и Американским обществом испытаний материалов (ASTM). Наши материалы также соответствуют критериям Buy American Act.

«J&J — одна из немногих компаний, которые одобрены во всех штатах на рынке Лейна. У них хорошие отношения со всеми DOT, с которыми мы работаем. И у них есть отличные продукты. Они предлагают все различные материалы и типы концов. секции, которые нужны Лейну.И они всегда отвечают на мои телефонные звонки и всегда готовы помочь с нашими нуждами ».

Аннет Блисс
Директор завода
Lane Enterprises

«Мне очень нравится работать с сотрудниками J&J Drainage Products в течение многих лет. Они хорошо осведомлены о предлагаемых продуктах и ​​искренне стремятся установить долгосрочные отношения с заказчиком.Мы всегда ценим качество продукции и предоставляемые услуги ».

Брайан Стоун
Президент
Midwestern Culvert Ltd.

Изделия из гофрированной стали

Только Канзас

Вернуться к нашей продукции

В Канзасе компания J&J Drainage Products Co.® предлагает гофрированные трубы, аксессуары для водопропускных труб, соединители и различные специальные изделия в дополнение к полному ассортименту концевых секций и принадлежностей.

Гофрированная стальная труба:

J&J предлагает широкий ассортимент труб для различного применения:
  • Круглый или арочный
    • Размер: диаметр 6–144 дюймов
    • Гофра: 1¼ «x ¼» … 2/3 «x 1/2» … 3 «x 1»
    • Материал: оцинкованная, алюминированная или покрытая полимером сталь.
      • калибр 16, 14, 12, 10 и 8
      • Клепанный
      • Спираль со стопорным швом
    Размеры стальных гофрированных труб (круглые и дугообразные) (pdf)
    Формы и области применения гофрированных труб (pdf)
    См. Диаграмму: Области, дренируемые гофрированной стальной трубой (pdf)
  • Водопропускная труба Ultra-Flow со спиральным ребром:
    • Размер: 24–96 дюймов (для внутренней трубы ливневой канализации… и может использоваться как вкладыш)
    • Гофра: 7×1, 11×1
  • Хомуты
    Иллюстрации различных типов соединительных систем
    • Сталь оцинкованная и алюминированная:
      • Гофрированная лента — круглая и дугообразная
      • Гофрированная лента (полугофрированная)
        См. Технический паспорт (pdf)
        См. Фото (pdf)
      • Лента с углублениями (универсальная)
        См. Описание продукта (pdf)
        См. Фото на полях
      • Стержневые ленты
      • Штампованные фланцы / из стали или алюминия
        См. Описание продукта (pdf)
      • Двухкомпонентные спиральные ленты / сталь или алюминий
        См. Описание продукта (pdf)
    • Сталь с полимерным покрытием: гофрированная лента — круглая и арочная
    • Полиэтилен высокой плотности (HDPE)

Вернуться к началу

Гофрированная пластиковая труба:

Наша гофрированная пластиковая труба представляет собой самотечную водонепроницаемую трубу, идеально подходящую для ливневой канализации, водозаборных систем и поперечных, наклонных или краевых водостоков.Другие области применения включают поля для гольфа, спортивные игровые площадки и автостоянки, а также ограждения для оросительных каналов. Соответствуя давлению 10,8 фунтов на квадратный дюйм, он доступен в размерах от 4 до 60 дюймов в диаметре. Композитная система стыков обеспечивает водонепроницаемость.

Технические характеристики пластиковых труб (pdf)

Монтаж пластиковых труб (pdf)

Вернуться к началу

Аксессуары и изготовление:

  • Откидные ворота
    • Чугун
    • Металлический
    • Алюминий
  • Ворота канала
  • Клапаны
  • Решетка
  • Тройники
  • Wyes
  • Crosses
    Подробнее о стальных трубных фитингах (pdf)
  • Ящики для счетчиков, колодцы и норы для крыс
    См. Подробности (pdf)
  • Стальные крышки — защелкивающиеся и фланцевые
    См. Подробности (pdf)
  • Стальные лестницы
    См. Фото на полях
  • Колодцы оконные
  • Охрана скота
  • Водозаборники — с навесом и капюшоном
  • Полки для мусора (58 M – 105 и 5E27695)
  • Подступенки
  • Опорные плиты
  • Колено
  • Ошейники против просачивания
  • Стойки для труб
  • Стержневые ленты
  • Прокладки
  • Фланцы стальные
  • Стоп-бревна

Вернуться к началу

Разное:

  • Профнастил
  • Настил моста
  • Конструкции стальные многодисковые секционные
  • Ограждение
    • Стойки ограждения и блоки
    • Концевые клеммы ограждения
    • Металлические ограждения
      • Соединительные болты
      • Болты стойки
      • Шайба
      • Гайки
  • Приметы
    • нормативный
    • Предупреждение
    • Парковка
    • Строительство
    • Спецзаказ
  • Столбы указатели
    • Дерево
    • Стойки с U-образным каналом
  • Ножи грейдера

  • Пакеты для запчастей Propex (с вашим логотипом)

Вернуться к началу

Есть вопросы?
Звоните 800-331-7465 или свяжитесь с нами!

J&J DRAINAGE PRODUCTS CO.
Офис: 620.663.1575
Бесплатный звонок: 1.800.331.7465
Факс: 620.663.1701
110 Н. Першинг
P.O. Box 829, Хатчинсон, Канзас 67504-0829

Карта Хатчинсона | Карта до J&J

Глубина восприятия: гофрированная труба соответствует требованиям к глубокому заглублению для линии отвода ливневых вод

Возможность простой установки трубы высокого давления N-12 позволила бригадам установить новую линию отвода ливневых вод под существующими трубами.
Фотография любезно предоставлена ​​ADS

В Чандлере, штат Аризона, перекресток Добсон-роуд и Чандлер-бульвар находится прямо в центре главной улицы города, где ежедневная загруженность движения в будние дни превышает 40 000 автомобилей.

Труба изготовлена ​​из полипропиленовой смолы специального сорта.
Фото любезно предоставлено ADS

В рамках проекта по расширению дороги стоимостью 4,5 миллиона долларов, Standard Construction Co.(Эйвондейл, Аризона) получил контракт на реконструкцию перекрестка, который включал в себя двойные полосы левого поворота, третью вспомогательную полосу движения, полосы правого поворота, велосипедные полосы, выезды для автобусов, ливневую канализацию, водопровод, новые светофоры, уличные фонари и ландшафтный дизайн. . Перекресток, насчитывающий в общей сложности шесть полос движения, был завершен в январе 2011 года и на него было потрачено 2,3 миллиона долларов из федеральных стимулирующих фондов, предусмотренных Законом о восстановлении и реинвестировании Америки.

Глубина заглубления линии отвода ливневых вод проекта была указана на уровне 18 футов для водосборного бассейна до минимум трех футов в точках сбора.В некоторых местах дно трубы было 26 футов глубиной.

По словам Стива Саттона, президента Standard, «труба должна работать на больших и малых глубинах».

Первоначально проект предусматривал использование железобетонных труб с резиновыми прокладками (ЖБТ). Но для того, чтобы помочь контролировать расходы и удовлетворить требования к глубокому захоронению, Standard предложила использовать гофрированную трубу сложной конструкции.

«До сих пор городские стандарты определяли бетонные трубы в качестве разрешенного материала.Обычно они не разрешали выпускать трубы из ПНД, — сказал Саттон. — На самом деле, проект дороги Чендлера изначально проектировался с использованием бетонных труб, но был интерес в том, чтобы узнать больше о гофрированных трубах. Мы предложили его как ценный инженерный продукт, который сэкономил им около 10 процентов стоимости трубной части этого проекта ».

Сборный участок трубы высокого давления N-12 установлен для Проект расширения дороги
Фотография любезно предоставлена ​​ADS

Город выбрал гофрированную трубу N-12 High Performance (HP) от Advanced Drainage Systems (ADS; Hilliard, OH). Выбор труб был независимо рассмотрен фирмой по гражданскому и экологическому проектированию Engineering and Environmental Consultants (EEC; Tucson, AZ). По словам Кэрри Коте, P.E., менеджера проекта в фирме, труба была представлена ​​подрядчиком как альтернатива, сопоставимая с RCP по назначению, прочности и возможностям.

«Подрядчик полагал, что он также сэкономит немного денег», — сказала она. «Но город хотел убедиться, что он соответствует их спецификациям, поэтому мы приняли участие, рассмотрели его и одобрили этот тип трубы.»

Изготовленная из специальной полипропиленовой смолы, труба спроектирована и изготовлена ​​для работы с тяжелыми мертвыми и определенными согласно AASHTO временными нагрузками без дополнительной подстилки или специального наполнителя. Было использовано более 1840 футов трубы диаметром от 12 до 60 дюймов. В одном месте гофрированная труба диаметром 60 дюймов покрыта 21 футами засыпки.

«Чендлер хотел получить высокопроизводительную трубу из-за большой глубины залегания», — сказал Стив Блейк, операционный менеджер Standard. «Несмотря на то, что мы были так глубоко погружены, нам не пришлось принимать никаких специальных мер для подсыпки или уплотнения. Но поскольку инженер действительно хотел немного больше подстилки, чем рекомендовано производителем, мы в конечном итоге использовали гравий вместо жидкой навозной жижи. весенняя линия, а затем пошла гравием на фут выше «.

Труба высокого давления N-12 разработана и изготовлена ​​для работы с тяжелыми постоянными и временными нагрузками, обозначенными AASHTO. «Вложение» труб различного диаметра позволило сократить расходы и время на транспортировку.
Фотография любезно предоставлена ​​ADS

Небольшой вес трубы также был преимуществом. «Он маневренный, потому что он легче, и вы можете прокладывать трубу с помощью меньшего оборудования», — сказал Блейк. «Мы смогли перемещать секции трубы намного быстрее из-за большей длины трубы».

«Фитинги просто защелкиваются, и нам не пришлось делать с ними ничего особенного, — сказал Блейк. «Труба более снисходительна к перемещению, потому что вы можете отрезать ее и сократить длину или изменить место, где вы кладете трубу, и вам не нужно использовать кран.Бетонная труба требует больше времени, рабочей силы и тяжелого оборудования. У вас есть больше секций, и вы устанавливаете его небольшими шагами по восемь футов, так что это, естественно, более медленный процесс ».

Проект Chandler был первым общественным проектом с полосой отвода в штате Аризона, где использовалась труба N-12 HP во многом благодаря независимой инженерной оценке. В результате труба высокого давления теперь может быть указана для дорожных работ в полосе отвода в городе Чандлер.

«Что касается будущего трубы высокого давления», — сказал Саттон , «всему есть время и место.Для этого приложения на самом оживленном перекрестке в Чандлере оно сработало очень хорошо, и я уверен, что город будет использовать его в других местах также. Мы с нетерпением ждем возможности снова использовать трубу HP ».

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
