Вентиляция в русской бане и сауне своими руками, фото и видео

Содержание:

• Симптомы плохой вентиляции в бане
• Вентиляция в бане: общие требования и классификация
• Схемы вентиляции для сауны и русской бани
• Технология установки вентиляционных систем для бани
• Схемы обустройства вентиляции в турецкой бане
• Секреты вентиляции сауны
• Видео устройства вентиляция в русской бане и сауне своими руками

Чтобы новенькая банька прослужила долго вентиляцию с соблюдением определенных требований необходимо проектировать до начала строительных работ. Хорошая вентиляция в доме обеспечивает: комфортное пребывание в парилке, равномерное распределение потока воздуха и защита строения от переувлажнения и появления очагов гнили.

Симптомы плохой вентиляции в бане

• Неприятный запах. Острая нехватка свежего воздуха ведет к преждевременному старению древесины и появлению затхлого запаха. С резким «ароматом» бороться с помощью химических освежителей не получится — необходимы кардинальные меры (замена обшивки).
• Вредный воздух. Жар, вызывая интенсивное потоотделение, выводит из организма токсины и шлаки, которые при отсутствии должной вентиляции накапливаются в воздухе и приводят к полному уничтожению оздоровительного эффекта парильных процедур.
• Разрушение сооружения. Перепады температур и обжигающий пар в сочетании с плохой циркуляцией воздуха вредны не только для человека. В таких экстремальных условиях срок эксплуатации бани составит не более 6 лет.

Вентиляция в бане: общие требования и классификация

По принципу работы вентиляционные системы бывают:

• Естественные. Воздушный поток создается вследствие разности давлений улицы и помещения. Добиться такого эффекта можно, если сделать отверстие для притока воздуха в нижней части бани, а вытяжку — в верхней, на противоположной стене. Однако такой вариант для бани не подходит — естественная вентиляция затрудняет прогрев парной.
  Преимущества: отсутствие необходимости в установке специализированного оборудования. Недостатки: возникновение сквозняков, потребность в дополнительной герметизации окон, дверей, наружных стен, невозможность полноценного прогрева помещения.
• Комбинированные. Четкая закономерность в расположении вентиляционных отдушин отсутствует, т.к. разность давлений создается с помощью приборов, например, вентиляторов. Этот способ для бани — оптимален. Преимущества: свобода в выборе места для размещения вентиляционных отверстий, создание наилучших условий для пребывания в парилке, слаженная работа составных компонентов вентсистемы.

Механические. В данном случае вентиляция полностью механизирована. За подачу свежего воздуха и контроль температуры отвечают «умные» устройства. Но такое удовольствие стоит дорого и доступно не всем.

Преимущества: минимальное участие человека в поддержании оптимальной температуры, максимальная продуктивность работы вентиляции. Недостатки: высокая стоимость оборудования и его установки, необходимость в периодическом сервисном обслуживании.

Схемы вентиляции для сауны и русской бани

Выбор схемы вентиляции зависит от конструкции бани, но составные элементы будут одинаковыми:

1. вентиляционные отверстия в фундаменте, о которых следует побеспокоиться на начальном этапе строительства;
2. отдушины с решетками и зазоры в полу;
3. отверстия в потолке и стенах, расположение которых будет определяться выбранной схемой;
4. вентиляционные трубы, выходящие на крышу;
5. приточно-вытяжные вентиляторы.

Варианты дислокации вентиляционных люков могут быть различными.

Схема №1. Отверстие для притока воздуха обустраивают позади каменки на высоте 0,5 м, вытяжку — на противоположной стене в самом низу по отношению к полу. Вывод отработанных продуктов производится принудительным способом. Схема гарантирует равномерное прогревание поступающего воздуха. Учтите, эффективность отдачи печи напрямую зависит от того, насколько низко расположена вытяжка.

Схема №2. Вытяжное и приточное отверстия находятся напротив печи, на одной стене. Вход — 0,3 м от уровня пола, выход — 0,3 м от уровня потолка. Для нагнетания воздуха используется вентилятор. Схема подойдет, если баня оснащена только одной внешней стеной и топка располагается внутри парильни.

Схема №3. Приточная отдушина — позади печки, на высоте 0,3 м над уровнем пола. Вытяжка — у пола, но на противоположной стороне. Данная схема популярна благодаря скоростной работе, обеспечивающей комфортное пребывание в бане.

Схема №4. Оптимальна для бань с протекающим полом. В данном случае обустраивается одно приточное отверстие (за печкой) на высоте 0,2-0,3 м над полом. Холодный воздух через щели попадает в подполье и выводится по вентиляционной трубе.

Схема №5. Подойдет для парилок с непрерывным режимом работы. Поддувало печи выполняет функцию вытяжки, тогда как единственная приточная отдушина находится напротив жаровни, у пола.

Технология установки вентиляционных систем для бани

В зависимости от места расположения топки проектирование системы вентиляции в русских банях проходит в 2-х направлениях. В первом случае топка находится в смежном помещении, во втором — непосредственно в парильне.

Вентиляция бани с топкой из соседнего помещения.

Топочный тоннель обкладывают кирпичом с зазором в 1 см. Он необходим для последующего настила базальтовой ваты, которая снижает риск деформации кладки при нагревании, приточные отверстия можно сделать двумя методами:

• с улицы под полом прокладывается вентиляционный канал, который выводится у защищающего пол от возгорания предтопочного листа. На канал (изнутри и снаружи) устанавливают решетки.
• второй метод отличается от первого лишь тем, что вентиляционный канал проводят напольным способом. В остальном различий нет — вывести с улицы, подвести к предтопочному листу и поставить вентиляционные решетки.

По диагонали от приточных отдушин, на противоположной стене обустраивается вытяжка. Вентиляционный короб предварительно обшивается вагонкой и монтируется на высоте 30 см над уровнем пола. Площадь приточных отверстий должна равняться площади вытяжных. В противном случае образуется тяга, сокращающая объем свежего воздуха.

Вентиляция бани с топкой внутри парильни.

для печи обустраивают подиум, позволяющий подвести вентиляционные короба. Кирпичи укладывают в 3 ряда. Первый ряд — возле стены, второй — по краю, третий — между первым и вторым. По достижении кладки в высоту 24 см ее перекрывают кирпичом. Для обеспечения беспрепятственного задувания воздуха последняя пара кирпичей в зоне расположения печи не ставится, формируется торец.

Второй короб, в торец которого вставляют поддувальную печную дверцу, доводится до конца. Таким образом, первый короб должен смотреть под печь, второй — в парилку, на стене, смежной с комнатой отдыха, на уровне каменной кладки проделывают два отверстия-канала (для дверок). Обратите внимание, что они не должны доходить до верха кирпичной рубашки. Тогда их можно будет легко открывать и закрывать, печь водружают на подиум и обкладывают кирпичом.

Не забудьте предусмотреть отверстие для топливного канала и зазор (между кирпичной кладкой и печью), который заполняется негорючим материалом обустраивают защитный экран с двумя конвекционными задвижками, вытяжка монтируется способом, аналогичным для бани с топкой из смежного помещения.

Схемы обустройства вентиляции в турецкой бане

Размещать канал для вентиляции под полом нужно сразу возле металлического листа, который служит защитой пола от пожара. Размер короба не может превышать диаметр дымоходной трубы на 20 %. Такая система вентиляции неплоха – поступление воздуха легко контролировать, а неприятные запахи поступать не будут.

Для топки, которая размещена непосредственно в парной, такой вариант самый рациональный. Конструкция в итоге будет более сложной, так как она требует установки двух коробов: один для организации конвекции воздуха, второй для сжигания дров. А сами каналы можно расположить непосредственно в кирпичном подиуме при условии установки на него печи.

Советы специалистов

Вытяжку в турецкой бане лучше монтировать в купол или как можно ближе к потолку, приточно-вытяжные отверстия должны соединять парилку и общую систему вентиляции бани, для увеличения притока свежего воздуха при установке двери в парную следует оставить между ней и полом небольшой зазор. Оптимальная периодичность обновления воздуха в турецкой бане — 6 раз за 60 минут.

Секреты вентиляции сауны

Сухой жар, главное отличие финской сауны от русской бани, диктует свои правила обустройства вентиляции.

По большому счету ничего сложного в этом нет, главное, знать несколько секретов:

• приток свежего воздуха должен быть непрерывным;
• обновление должно происходить в течение часа 5-8 раз;

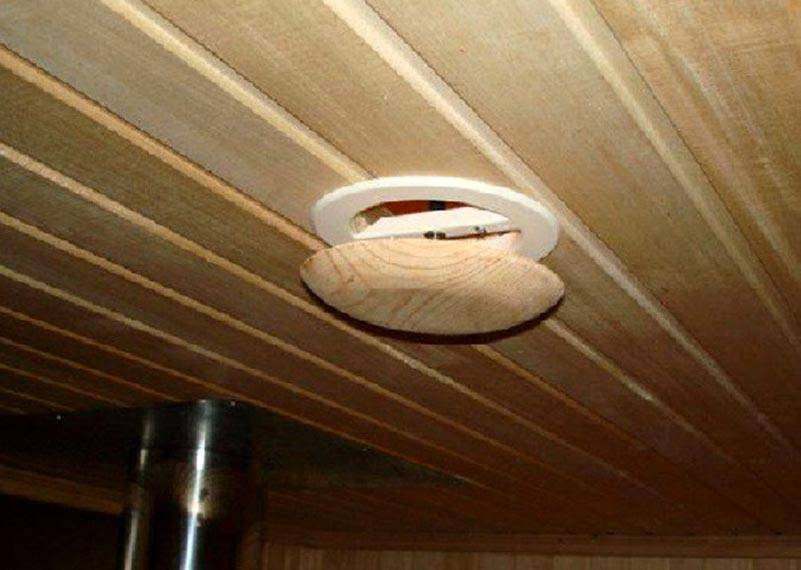

• вентиляционные люки лучше монтировать под потолком;
• поддувало для каменки является обязательным;
• приточные отдушины располагают на расстоянии 50 см от печи, вытяжку — на противоположной стороне;
• зазоры в полу, ускоряющие выведение отработанного воздуха, закрывают решетками;

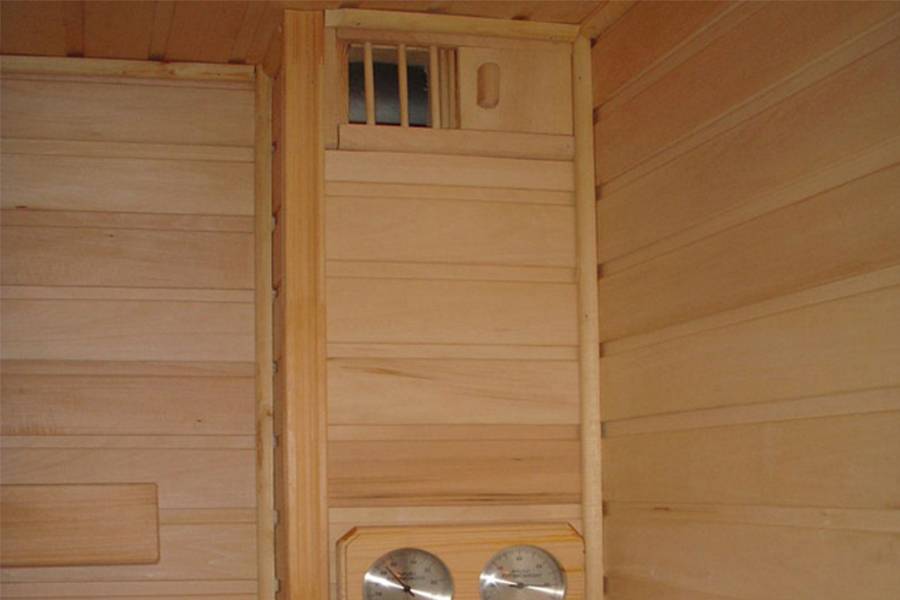

• выходное отверстие всегда оборудуется дверкой, тогда как приточное остается нерегулируемым.

Видео устройства вентиляция в русской бане и сауне своими руками

Читаем дальше — узнаём больше!

• Польза от посещения бани и сауны

• Как объединить санузел в квартире

• Баня: главный элемент

• Деревянный пол в бане

• Крыша бани своими руками, расчет и устройство карниза

• Канализация для бани своими руками

• 2. 61
• 1
• 2
• 3
• 4
• 5

Оценка: 2.6 из 5
Голосов: 184

Ответить

Установка вентиляция басту в бане: плюсы и минусы

Как известно, вентиляция имеет огромное значение для каждого помещения, особенно, если дело касается помещения с повышенной влажностью. Вентиляция басту в бане устанавливается довольно часто. Когда речь идет о высоких температурах, большой влажности и использовании печи, необходимо все организовать максимально правильно, так как тут вопрос безопасности играет большую роль. Установка вентиляции является одним из главных моментов.

В бане чаще всего стараются обойтись без окон. Поэтому с проветриванием помещения могут возникнуть большие проблемы. Таким образом, от правильной вентиляции зависит очень многое. В любом помещении, где работает печь и возникает риск появления в воздухе продуктов горения, необходимо позаботиться о циркуляции кислорода и углекислого газа.

От продуктов распада горения в паре бани можно угореть, поэтому для этого помещения необходима хорошая вентиляция

Важно! От вентиляции зависит то, насколько комфортно будут чувствовать себя люди, отдыхающие в бане. Но также это очень важный момент для того, чтобы избежать развития грибка и плесени на стенах.

Если влага из бани не сможет никуда уходить, она начнет оседать на потолке, на полу и на стенах. В результате в помещении начнется гниение деревянных элементов и развитие опасных для человека микроорганизмов. Если использовать баню, в которой завелся грибок либо плесень, это может вызвать аллергическую реакцию у человека. Вывести грибки и иные вредные микроорганизмы очень сложно, поэтому нужно создать все условия для того, чтобы избежать их активного размножения в помещении.

При недостатке вентиляции в бане может скапливаться конденсат, что приведёт к появлению грибка

Типы вентиляции в бане

Вентиляционные системы можно поделить на несколько видов. Вытяжка может быть естественной, принудительной, а сами системы вытяжными, приточными либо приточно-вытяжными. Также вентиляция может быть местной либо общеобменной.

При естественном обмене воздуха не используются вентиляторы или иные устройства, которые будут гонять воздух. К такому типу вентиляции можно отнести обычную форточку. Принудительные системы обеспечивают вытяжку отработанного воздуха на улицу, а взамен него в помещение подается свежий с достаточным содержанием кислорода.

Для естественной залповой вентиляции в бане достаточно одной форточки

Учитывая то, что в бане всегда имеется печка, здесь можно легко обустроить и естественную вентиляцию. Все дело в том, что нагрев воздуха будет провоцировать его ускоренное движение, поэтому достаточно просто сделать два вида отверстий, а именно приточные, через которые будет поступать свежий воздух, а также вытяжные для выведения углекислого газа. Первые обязательно должны быть внизу, а вторые в верхней части стены либо в потолке.

Естественная вентиляция в бане работает за счёт разницы расположения вытяжек и давления воздуха в бане

Но нередко естественной вентиляции оказывается недостаточно. Если на улице стоит абсолютно безветренная погода, то в остывающей бане циркуляция воздуха будет недостаточно хорошей. Это приведет к тому, что в помещении начнет застаиваться влага и появляться плесень.

Для таких случаев баню оборудуют принудительной вентиляцией. Она отличается от предыдущего варианта только наличием специальных вентиляторов в отверстиях. Их можно включать, когда нужно провести интенсивную вытяжку углекислого газа из бани либо при необходимости устранить повышенную влажность после использования парной.

Принудительная вентиляция в бане работает на вытяжение за счёт тяги вентиляторов

Вне зависимости от того, какой тип системы будет использован, вытяжные отверстия обязательно должны быть расположены выше приточных.

Для того чтобы обеспечить качественное проветривание банного помещения, нужно правильно рассчитать количество и размеры вытяжных отверстий. Считается, что на один квадратный метр помещения должно быть установлено вентиляционное окошко в 20 сантиметров.

Вентиляция басту

Для простой бани можно использовать и простые вентиляционные системы. Но в последнее время большой популярностью стали пользоваться новые и более эффективные решения, к примеру, вентиляция басту в бане, схему которой можно найти чуть ниже. Такие системы все чаще появляются в русских банях и заменяют естественные и стандартные принудительные вентиляции.

Примером для подобного типа конвекции воздуха в помещении послужило устройство шведских бань. Среди российских мастеров идея быстро прижилась, так как установка вентиляции басту в бане очень проста, а ее действие достаточно эффективно.

Вентиляция басту в шведской бане — это приток воздуха под, циркуляция воздуха под полок с выходом вверху у стены с полком

Для работы подобной системы нужна труба. С ее помощью воздух забирается с улицы и доставляется в помещение. Также в системе басту обязательно должна быть предусмотрена заслонка, что позволит контролировать процесс обмена воздушных масс. Это позволяет избежать лишних потерь тепла.

Для корректной работы устройство вентиляции басту в бане должно включать два отверстия в стене, из которых будут выходить две трубы. Специалисты рекомендуют выбирать нержавеющую сталь, так как она не только долговечна, но и проста в плане монтажа. Трубы из нержавейки хорошо переносят влагу и высокие температуры, поэтому для использования в бане они подходят идеально.

Для вентиляции бани лучше использовать нержавеющие трубы для бани

Нижняя труба должна располагаться диагонально от печи на расстоянии около 20 сантиметров выше пола. Верхняя устанавливается так, чтобы она была над печью. Оба отверстия должны перекрываться, а также открываться при необходимости.

Таким образом, если взять, к примеру, сауну, которая требует частой смены воздуха (несколько раз в час), вентиляция басту будет очень удобным решением.

Что касается классической русской бани, то тут дела обстоят иначе. Поэтому и установка системы, а особенно ее эксплуатация может несколько отличаться.

Естественная вентиляция басту в бане имеет упрощённый вид

Вентиляцию басту в русской бане можно отнести к естественным вариантам, тут нет специальных устройств, которые бы гоняли воздух, а конвекция воздушных масс регулируется задвижками, установленными у каждой трубы.

Схема вентиляции басту в русской бане позволяет активировать работу вентиляционных отверстий тогда, когда это необходимо. Но нужно учитывать, что как и все иные типы естественной вентиляции, басту будет работать только в том случае, если функционирует печь либо на улице достаточно сильный ветер. Благодаря этому обеспечивается всасывание свежего воздуха. Без него печь не может работать, за счет него и обеспечивается тяга. Но когда в помещении появляются новые воздушные массы, уже использованные будут выталкиваться через вторую трубу, расположенную выше. Теплый воздух с углекислым газом всегда собирается наверху.

Самочувствие в зависимости от уровня углекислого газа

Стоит ли устанавливать басту в русской бане?

В настоящей русской парной всегда очень много пара. Здесь нет предельно высоких температур, поэтому лишняя потеря тепла недопустима. Специалисты отмечают, что для таких условий естественная вентиляция может быть не самым лучшим решением. Но если басту все же установлена в русской бане, использовать систему нужно правильно.

Не рекомендуется открывать задвижки во время парения. Так весь пар и тепло быстро уйдут из помещения. Но использование вентиляции будет полезным на том этапе, когда баня только прогревается. Активная работа печи может привести к выбросу углекислого газа, поэтому тут функционирование вентиляции крайне необходимо.

Нужно отметить! Использование вентиляции типа басту в банях на этапе прогрева приводит к тому, что растопка существенно замедляется. Это вызывает необходимость использования большего количества топлива. Однако тут имеется и положительная сторона, а именно то, что при включенной вентиляции помещение прогревается более равномерно.

Во время самого парения не стоит использовать систему проветривания, но в конце процедуры стоит активировать трубы басту, так как это сделает пребывание в бане более комфортным. Воздух при этом станет более легким, так как пар уйдет. Дышать человеку станет проще, что подготовит организм к выходу на улицу. Это отличное завершение парной процедуры.

управлять вентиляцией басту в бане можно за счёт регулируемых вентиляционных отверстий

Более того, если активировать вентиляцию в конце процедуры, воздух станет сухим и лишняя влага исчезнет. Таким образом стены, пол и потолок будут избавлены от влаги, что убережет баню от грибка и плесени.

Плюсы и минусы басту и естественной вентиляции

Важно! Самым главным преимуществом вентиляции в бане басту является простота монтажа.

Тут нет необходимости использовать какое-либо оборудование, подключать его к сети и т.д. Все делается очень просто, а вентиляция функционирует на том, что печка притягивает через нижнюю трубу свежий воздух, который выталкивает отработанный через верхнее отверстие.

Работа над такими системами проста, а материалы обходятся недорого. Можно сэкономить и на монтаже, так как его легко выполнить своими руками.

Дополнительным плюсом является то, что работают естественные вентиляции долго. Тут не используется оборудование, которое может выйти из строя, поэтому система будет исправно функционировать долгие годы. Вполне возможно, что когда-нибудь вентиляции понадобится ремонт, но, как правило, он незначительный и легко проводится своими силами.

Но у басту и иных типов естественной вентиляции имеются и недостатки. В первую очередь это касается того, что возможности использования вентиляции напрямую зависят от погодных условий и работы печи. Если летом не очень ветрено, то осенью и зимой бывают сильные ветра, которые становятся причиной сквозняков в бане. Это усложняет использование вентиляции.

Недостатком естественной вентиляции в бане является сквозняк при сильном ветре

Неправильная установка системы может стать причиной того, что воздух в помещении станет непригодным для дыхания. В басту нет возможности установить фильтры, поэтому неприятные запахи, к примеру, от печной трубы, могут проникать в парилку.
