Взрывные и пожароопасные свойства природного газа требуют особых условий эксплуатации газораспределительных систем. Хозяйственная и строительная деятельность на территории участков с расположением подземного или наземного газопровода должна быть согласована с владельцем коммуникаций и проводиться в строгом соответствии с установленными государством строительными нормами и правилами.
Безопасность эксплуатации, целостность проложенных труб, и удобство обслуживания оборудования и системы газопровода обеспечивает охранная зона. Правила по охране газораспределительных сетей являются обязательными к исполнению всеми владельцами территорий, на участках которых располагается распределительный газопровод, и не зависят от принадлежности земли к собственности частной или юридической категории.
Нормативы охранных зон регламентируется СП СП 62.13330.2011* (бывший СНиП 42-01-2002) действующими на территории всех регионов РФ. Трассы газопроводов и другие объекты газораспределительной сети должны эксплуатироваться в условиях строгой сохранности, исключающей возможность повреждения, и исключить доступ третьих лиц к месту размещения газопровода, запорной арматуры и газового оборудования. Даже незначительные повреждения изоляции стальных труб провоцируют коррозию металла и могут привести к загазованности грунта, опасной для объектов, находящихся в непосредственной близости к газораспределительной сети.
В соответствии с инструкциями участок территории, симметричный оси газопровода, должен иметь ограждения с информативными обозначениями, установленные на расстоянии, которое зависит типа системы:
В случаях, когда не представляется возможным строгое соблюдение нормативов прокладки газопровода, точное расстояние, регламентированное в нормативных документах, может быть уменьшено по решению проектной организации при условии использования труб с повышенным качеством и прокладки газопровода в защитной футляре.

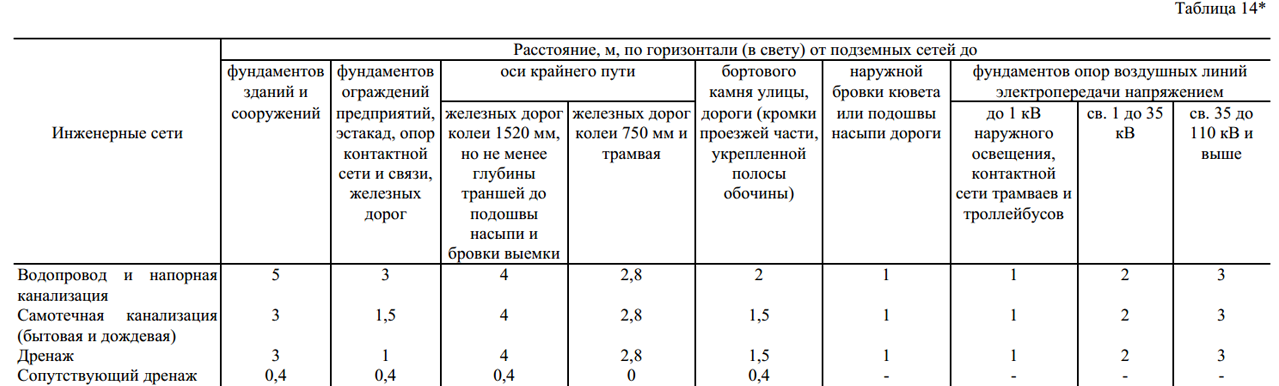

Таблица границ охранной зоны газопровода
| Давление газа на вводе в ГРП, ГРПБ, ПРГШ, МПа | Расстояния от отдельно стоящих ПРГ по горизонтали (в свету), м | |||
| до зданий и сооружений за исключением сетей инженерно-технического обеспечения | до железнодорожных и трамвайных путей (ближайшего рельса) | до автомобильных дорог, магистральных улиц и дорог (обочины) | до воздушных линий электро-передачи | |
До 0,6 включ. | 10 | 10 | 5 | Не менее 1,5 высоты опоры |
| Св. 0,6 | 15 | 15 | 8 | — |
Сколько метров охранная зона согласно СП СП 62.13330.2011* или СНиП 42-01-2002
Охранная зона газопровода высокого давления.- от 8 до 10 м;
Охранная зона среднего или магистрального газопровода – 4м;
Охранная зона газопровода низкого давления – 2 м.
ОХРАННАЯ ЗОНА ГАЗОПРОВОДА ВЫСОКОГО ДАВЛЕНИЯ
При проектировании газовых систем высокого давления учитывают:
- результаты технических расчетных операций;
- запланированную степень экономической эффективности;
- показатели объема и плотности газопотребления;
- структурную схему газовой линии.
Газораспределительная система представляет собой сложный комплекс сооружений для осуществления транспортировки и распределения топлива потребителям. Основным показателем, определяющим тип газопроводов, является установленный предел мощности, который зависит от максимального объема газа, прокачиваемого в трубах за единицу времени.
Газопроводы высокого давления относятся к системам с большим потенциальным риском при эксплуатации, и требуют повышенного внимания при проектировании и строительстве.
КАТЕГОРИИ ГАЗОПРОВОДОВ ВЫСОКОГО ДАВЛЕНИЯ
Строительство газораспределительных линий, предназначенных для эксплуатации с высокой рабочей нагрузкой, производится с применением газопроводов высокого давления.
Системы предназначаются для подачи топлива потребителям промышленной отрасли и используются при подаче материала к газораспределительным пунктам в пределах городской черты.
Категории по давлению:
1-я категория представляет собой газопроводы с рабочим давлением 0,6 – 1,2 Мпа, используемые для подачи топлива на крупные производства с использованием прямого подключения или промежуточных линий среднего и низкого давления. Системы 2-й категории участвуют в городской схеме газораспределения и применяются для подачи топлива потребителям промышленного сегмента.
Закольцованная или лучеобразная сеть, соединенная с трубами среднего и низкого давления, является главным элементом системы, и обеспечивает питание всех подключенных потребителей.
Газопровод с показателями давления, превышающими значения в 1,2 Мпа, не используется в системах подведения топлива, расположенных в местах скопления большого количества людей, таких как крупные торговые точки спортивные и развлекательные заведения
ОХРАННАЯ ЗОНА ГАЗОПРОВОДА СРЕДНЕГО ДАВЛЕНИЯ
Характеристики газопровода среднего давления
Использование газопроводов среднего давления позволяет подводить газообразное вещество к общественным постройкам, нуждающимся в увеличенном объеме топлива. В соответствии со строительными нормативами выбор системы с определенными характеристиками зависит от территориального расположения объекта, предполагаемого к использованию оборудования, и условий эксплуатации газораспределительной сети.
Газопровод среднего давления является источником питания:
- потребительской сети низкого давления, используется при подаче топлива с использованием ГРП и газорегуляторных установок;
- отдельно стоящих котельных, расположенных в непосредственной близости от строений и обеспечивающих работу предприятий или объектов, расположенных на территории населенных пунктов;
- котельных встроенного типа или пристроенных к жилым зданиям, производственным сооружениям или коммунальным учреждениям.
Газораспределительные сети среднего давления предназначены для подачи топлива под рабочим давлением газа от 0,005 МПа до 0,3 Мпа. Монтаж и ремонт систем могут производить только сотрудники с наличием соответствующей специальности и получившие сертификат, подтверждающий требуемый уровень профессиональной подготовки.
Подача топлива потребителям осуществляется с использованием разветвленной газораспределительной сети, имеющей разное давление газа на различных участках линии. Точные расчеты рабочих характеристик при проектировании дают возможность создать надежную систему с оптимальными значениями мощности и минимальной степенью риска при эксплуатации.
В ситуациях, когда низких значений давления в системе недостаточно для полноценного функционирования объекта, и невозможности использования в схеме газораспределения труб с более высокими рабочими характеристиками, при монтаже двухступенчатых и трехступенчатых линий используются газопроводы среднего давления. Трубопровод со средними значениями давления обеспечивает оптимальные параметры безопасности для бесперебойного снабжения газом котельных, административных и бытовых объектов.
ОХРАННАЯ ЗОНА ГАЗОПРОВОДА НИЗКОГО ДАВЛЕНИЯ
Характеристики и назначение газопроводов низкого давления
Классификацию газораспределительных сетей определяет сфера применения и рабочие показатели давления, в зависимости от которого монтаж газопроводов должен выполняться с учетом места расположения и конструкционных особенностей системы. При выборе рабочего давления экономические и технические исследования выполняются в нескольких направлениях:
- определяется уровень потребности в топливе;
- производятся расчеты предельной пропускной способности газопровода;
- выявляется степень риска при эксплуатации.
Газораспределительные сети представляют собой сложную разветвленную схему трубопроводов, имеющих разные параметры внутреннего давления на различных участках. Для того чтобы производить эффективную доставку газа частным потребителям или снабжать топливом небольшие котельные, обслуживающие общественные предприятия, не требуются высокие рабочие параметры системы.
Низкое давление в распределительном газопроводе являются достаточными при транспортировке газа от магистрального газопровода к объектам жилого сектора, в административные здания, бытовые заведения и небольшие котельные. Данный тип газопроводов дает возможность перемещать необходимые объемы газа с наиболее экономными издержками. При прокладке используются трубы с диаметром, не превышающим 300 мм, и имеющие технические характеристики для работы под давлением в 0,005 Мпа.
Проектирование, строительство, расширение или реконструкцию газораспределительных систем низкого давления может осуществлять только специализированное предприятие, имеющее в штате специалистов с наличием необходимого допуска к проведению работ. Использование в газораспределительной системе низкого рабочего давления является наиболее безопасным способом доставки топлива потребителям, и применяется для отопления жилья, лечебных заведений и образовательных учреждений.
Сохраните эту страницу или поделитесь в соц.сетях!
Обратный звонок
Заказ обратного звонка возможен круглосуточно. Мы перезвоним Вам с 10 до 19 по московскому времени.
Телефон*
Are you a robot?*
Глубина прокладки газопроводов, газовых труб
Требования нормативных документов по глубине укладки газопроводов
Требования к глубине прокладки газопроводов указаны в следующих документах:
- СП 62.13330.2011 Газораспределительные системы;
- СНиП 42-01-2002.
Минимальная глубина прокладки газопроводов 0,8 метров установлена для следующих покрытий:
- асфальтобетонное,
- бетонное,
- асфальтовое.
На участках без усовершенствованных дорожных покрытий — установлена глубина прокладки не менее 0,9 м от верха дорожного покрытия до верха трубы.
В местах, где не предусматривается движение транспорта, глубину заложения газопроводов допускается уменьшать до 0,6 метра.
При прокладке газовых трубопроводов под орошаемыми или пахотными землями, глубина должна быть не менее 1,2 метров от верхнего края трубы. Если поверхность земли имеет трещины, расколы, то требуется отдельный расчет в зависимости от глубины трещин.
При прокладке газопроводов под железнодорожными путями требуется отдельный расчет. Норматив глубины залегания газовых труб в этом случает находится в диапазоне от 1 до 2 метров.
Глубина траншеи для проведения газопровода
Глубина траншеи для проведения газопровода зависит от нескольких причин:
- материала изготовления самой трубы;
- типа грунта;
- наличия твердого дорожного покрытия;
- возможность движения транспорта над трубой;
- наличие защитного футляра.
СНиП 42-01-2002 «Газораспределительные системы» разрешает прокладку газопровода на глубине от поверхности земли до верха трубы или футляра, в котором труба проходит, на глубине 0,8 м.
К этой глубине необходимо добавить диаметр трубы. В результате мы получим что глубина траншеи для укладки газопровода диаметром 0,2 метра должна быть примерно 1 метр.
Приведем таблицу глубины траншеи для прокладки газопровода при различных диаметрах трубы:
- при диаметре трубы 100 мм глубина траншеи — 0,9 метра;
- при диаметре трубы 200 мм глубина траншеи — 1 метр;
- при диаметре трубы 400 мм глубина траншеи — 1,2 метра;
- при диаметре трубы 600 мм глубина траншеи — 1,4 метра;
- при диаметре трубы 1000 мм глубина траншеи — 1,8 метра.
Глубина прокладки полиэтиленовых газопроводов
Если используются пластиковые трубы для прокладки газопроводов, то действуют отдельные правила для обеспечения надежности и безопасности.
Губина залегания труб газопровода полиэтиленового с давлением 0,3 до 0,6 МПа — не менее 0,9 метра.
Губина залегания труб газопровода полиэтиленового с давлением 0,6 до 1,2 МПа — не менее 1 метра.
Заглубление газопроводов для различных грунтов
Норматив глубины прокладки газопроводов зависит от следующих параметров:
- типа грунта;
- пучинистости грунта,
- глубины промерзания грунта,
- наличия трещин и эрозии грунта.
Установлены следующие нормативы глубины проведения газопроводов:
- для грунта равномерной пучинистости 0,7 метра от глубины промерзания,
- для среднепучинистых грунтов не менее 0,9 метра от глубины промерзания,
- для грунтов с большой пучинистости менее 1 метра от глубины промерзания.
Как правильно определить глубину прокладки газопроводных труб
Для точного определения глубины на которую нужно углубить газопровод необходимо изучить всю нормативную документацию и выполнить исследования грунтов данной местности. Документы определяют и толщину слоя подушки из песка, и множество других нюансов.
Лучшим решением данной задачи будет обратится в специализированную организацию.
Без рабочего проекта нельзя производить работы по прокладке газопроводов. Необходимо заказать проект и выполнять работы согласно проекта. Проектировщик несет юридическую ответственность за соответствие всем действующим строительным нормативам.
Наша статья носит исключительно информационный характер, мы рекомендуем обращаться для определения требований по глубине закладки газовых коммуникаций к специалистам.
