Газораспределительные системы: СП 62.13330.2011* Газораспределительные системы Актуализированная редакция СНиП 42-01-2002 (с Изменениями N 1, 2, 3, 4)

Газораспределительные системы, газификация и классификация газопроводов

14.06.2023

В России природный газ является самым востребованным видом топлива. В стране создана и функционирует единая система газоснабжения, охватывающая самые густонаселенные районы: Европейскую часть, Урал, Западную Сибирь. В Восточной Сибири и на Дальнем Востоке есть региональные системы, обеспечивающие газом отдельные территории. Система газоснабжения состоит из месторождений, где газ добывается, магистральных газопроводов, по которым он транспортируется на большие расстояния, и газораспределительных систем, паутиной охватывающих территории.

Для каждой страны характерен свой стратегический выбор топливно-энергетического баланса. Определяется он прежде всего наличием собственных ресурсов, в основном органического топлива. Есть уголь – сжигают его, много газа – используют газообразное топливо. Есть страны, где преобладают источники энергии, не использующее органическое топливо. Во Франции атомная энергетика вырабатывает более 70% электроэнергии, а в Канаде около 60% производится на гидроэлектростанциях.

В России основным энергоносителем является природный газ, доля которого в топливно-энергетическом балансе страны составляет 55%. То есть все остальное – уголь, нефть, торф, дрова, гидро- и атомная энергетика, возобновляемые источники — дают меньше половины энергии, потребляемой промышленностью и коммунальным хозяйством огромной страны с суровым климатом.



Газификация


Рис. 1 Строительство газопровода Саратов – Москва



Газовая отрасль в нашей стране начала формироваться лишь в советские времена. Первый магистральный газопровод ввели в эксплуатацию в 1943 году. В послевоенные годы построили трубопровод для подачи газа в Москву (рис.1). 1970-е стали периодом стремительного роста газовой отрасли в СССР.

Годовой объем добычи вырос за десятилетие с 198 млрд м3 в 1970 году до 435,2 млрд м3 в 1980 году.

Кроме магистральных для подачи газа промышленным и бытовым потребителям строились газопроводы, в современной терминологии именуемые распределительными. Подобные процессы прокладки газовых сетей именуются газификацией.


Рис.2 Газопровод «Сила Сибири – 2»



На сегодняшний день природным газом обеспечены 82 из 89 субъектов России. Газифицированы 43 млн. квартир и домовладений в 48 тысячах населенных пунктов. Есть регионы, где уровень газификации приближается к 100%. Но есть субъекты, в которых природного газа нет. Это ряд регионов Восточной Сибири и Дальнего Востока. В Красноярском крае газ есть в Норильске, но нет в самом Красноярске, городе с населением более 1 млн человек. Страдает экология, когда регулярно объявляют режим «черного неба». Причина — рядом с городом нет крупных месторождений природного газа.

Для его подачи из Западной Сибири необходимо построить протяженные магистральные трубопроводы. В настоящее время проектируется магистральный газопровод «Сила Сибири – 2» (рис.2) для поставок газа в Китай через Монголию. Ответвлением от него газ будет подаваться в Красноярский край.

Средний уровень газификации в России в 2023 году составил 73%. Больше в Нидерландах и Великобритании, где соответственно 90% и 76%. В среднем по Евросоюзу – 47%. Но есть страны, где уровень газификации очень низок. Финляндия – 3,3%, Швеция – 1%. Особняком стоит Норвегия, всего 0,2%. При том, что это скандинавское государство имеет значительные залежи природного газа – около 2 трлн м

3, половина всех запасов в Западной Европе. Добыча в 2022 году составила 122 млрд м3, которая практически полностью пошла на экспорт. Норвегия покрывает более 30% потребности Западной Европы в природном газе. Причина низкого уровня газификации в развитой гидроэнергетике, которая производит 96% потребляемой в стране энергии. А строительство протяженной сети газопроводов в малонаселенной стране с гористой местностью затруднено.



Что такое газораспределительная система?



В соответствии с Федеральным законом №69-ФЗ «О газоснабжении в Российской Федерации» газораспределительной системой является имущественный производственный комплекс, состоящий из организационно и экономически взаимосвязанных объектов, предназначенных для транспортировки и подачи газа непосредственно его потребителям. Начинается она от магистрального газопровода и заканчивается газоиспользующим оборудованием потребителя. Газораспределительная система является частью системы газоснабжения.


Рис.3 Схема транспортирования газа конечному потребителю



Подача природного газа в газораспределительную систему происходит от источника газа – газораспределительной станции (рис. 3), которых в России более 4 тысяч. Здесь происходит снижение давления газа, его учет и одоризация. Газораспределительная станция служит границей между магистральным газопроводом и сетью газораспределения, по которой газ транспортируется до сетей газопотребления конечных потребителей. Интересный факт

: магистральные газопроводы входят в единую систему газоснабжения и монопольно принадлежат ПАО «Газпром». Подавляющее число газораспределительных станций также принадлежит ПАО «Газпром».



Классификация газопроводов по назначению




Рис.4 Схема газопроводов газораспределительной системы



Газораспределительная сеть подает газ различным потребителям. Существуют сети газопотребления крупных промышленных предприятий и небольших коммунальных котельных, многоквартирных и индивидуальных домов.

Газораспределительная сеть состоит из распределительных газопроводов и газопроводов-вводов, сеть газопотребления – из вводных и внутренних газопроводов (

рис.4). Толкование понятий установлено в ГОСТ Р 53865-2019 «Системы газораспределительные. Термины и определения». Стандарт утвержден и введен в действие приказом Росстандарта от 20.12.2019 №1428-ст. В соответствии с ним распределительный газопровод участвует в транспортировке газа и обеспечивает подачу газа от источника газа до газопроводов — вводов к потребителям. Газопровод – ввод начинается от места присоединения к распределительному газопроводу и заканчивается вводным газопроводом к потребителю. Место присоединения традиционно называют «врезкой». Кстати, термин это не только технический. Так же называют незаконное присоединение к трубопроводу с целью хищения транспортируемого продукта. «Лидером» является Мексика, где действуют крупные криминальные картели, ворующее нефтепродукты. Иногда случаются страшные катастрофы. 19 января 2019 года жители собирали в канистры бензин, который изливался из криминальной врезки. Произошло возгорание, погибло 85 человек.


Рис.5 Котел для наружного размещения



Вводной газопровод – это газопровод сети газопотребления в границах земельного участка, на котором находится газифицируемый объект капитального строительства, проложенный от места присоединения к газопроводу-вводу до внутреннего газопровода. То есть границей между сетью газораспределения и газопотребления является забор, ограждающий земельный участок.

Распределительный, вводной газопровод и газопровод-ввод относятся к наружным. Они проложены вне зданий. Далее газ транспортируется по внутреннему газопроводу. Он проложен от внешней грани наружной конструкции газифицируемого здания до места подключения газоиспользующего оборудования, расположенного внутри здания.

Кстати, существуют большая группа газовых аппаратов для наружного размещения: котлы (рис.5), зерносушилки, печи для обжига цемента и т.д. Для них внутренние газопроводы не нужны.


Рис.6 Предыдущая схема газораспределительной системы



Описанное выше распределение газопроводов по назначению не всегда было таким. Ранее границей между газопроводом-вводом и вводным служило отключающее устройство (рис.6). В соответствии с такой схемой длительное время происходило разделение имущественной и эксплуатационной принадлежности газопроводов. Участок до запорной арматуры относился к газораспределительной организации, дальше по ходу газа – к потребителю. Соответственно, подобное деление отражалось в договорах на обслуживание газопровода, многие из которых действуют и в настоящее время.

Автор статьи: Вершилович Владислав Адамович

— Место работы — ООО «Газпром газораспределение Нижний Новгород»

— Автор популярных книг и учебных пособий по устройству и эксплуатации газового оборудования


Газораспределительные системы в сборе для Koike IK-12 MAX3 по цене от 55071 руб

  • Каталог
  • Справочные материалы
  • О компании
  • Доставка и оплата
  • Контакты
Получить коммерческое предложение

  • Варианты цен
  • Описание
  • Аналоги

НаименованиеЦена, ₺
S-100 54 438 Купить
S-200 112 660 Купить
SP-100 77 056 Купить
SP-200 141 126 Купить
SP-300 241 832 Купить
SP-400 291 626 Купить

Газораспределительное устройство для газорезательной машины IK-12 Max 3 предназначено для прямолинейной и наклонной резки. В моделях S-200, SP-200, SP-300, SP-400 имеется возможность для получения V-, Y-, X- образной формы реза. Держатель горелки моделей SP оснащен пантографическим механизмом и устройством регулирования по высоте. В конструкциях предусмотрен реечный привод для выполнения поперечной и вертикальной регулировки, что обеспечивает точность позиционирования при резке.

Комплект поставки S-100 S-200 L-100 SP-100 SP-200 SP-300 SP-400
Поперечный кронштейн + + + + + + +
Держатель кронштейна  + + + + + + +
Крестообразный держатель с пантографическим механизмом - - - - - + +
Держатель горелки + + + + + + +
Устройство регулировки по высоте - - - + + + +
Количество машинных резаков 1 2 1 1 2 2 3
Устройство подачи газа  + + + + + + +
Кол-во соединительных рукавов для горючих газов и для кислорода, используемого для нагрева и резки 1 2 1 1 2 2 3
Количество сопел режущих горелок (5-30 мм)  3 6 3 3 6 6 9
Противовес  + + + + + + +
Комплект инструментов + + + + + + +


    • G03 сопло газовое пропан для CG от 750 ₺
    • Клапан обратного удара для пропана Messer 4 730 ₺
    • G02 сопло газовое ацетилен для CG от 600 ₺
    • Направляющий рельс для Koike IK-93 Hawk/Puma по запросу
    • Cопла пропановые для машин GLOOR Tubocut от 2 700 ₺
    • Направляющая рейка длиной 1 м к MESSER Quicky E 5 160 ₺
    • Направляющие рельсы для Koike IK-72T от 44 370 ₺
    • Удлинённая зубчатая рейка к машине Messer Portacut 9 890 ₺
    • Пояс бандаж для машин Орбита-БМ, Орбита-М 30 000 ₺
    • Пояс бандаж для машин Орбита-РМ, Орбита-Р 30 000 ₺
    • Магнитные бандажи для машин Koike Auto Picle от 84 390 ₺
    • Нет фото

      Плата для контроллера высоты резака SF-HC30 A3 42 000 ₺
    • Трансформатор 220-42В 200VA для машин Koike по запросу
    • Нет фото

      Удлинительный шток для кольцевых резов к MESSER Quicky E 24 080 ₺
    • Контроллер слежения за высотой резака SF-HC30 A1 52 000 ₺
    • Рельс для CG1-100, CG1-30K, GCD4-100, GCD5-100 7 500 ₺
    • Сопло Koike 106D7 от 3 150 ₺
    • Направляющий ролик на край листа Koike по запросу
    • Контроллер слежения за высотой резака SF-HC30 A0 52 000 ₺
    • Сопло Koike 402ST от 3 150 ₺
    • Рельс магнитный для машины GC-13 42 000 ₺
    • Газовый резак для ручных машин ZINSER RSV 30 616 ₺
    • Контроллер слежения за высотой резака SF-HC30 A3 74 000 ₺
    • Цепь для машин CG2-11G, CG2-11D, CG2-11B 10 500 ₺
    • Дополнительная цепь 1 м для машин Koike Picle 7 500 ₺
    • Сопла Messer PL-RC от 1 436 ₺
    • Нет фото

      Ролик для К-образных резов к MESSER Quicky E 28 380 ₺
    • Клапан обратного удара для кислорода Messer 4 730 ₺
    • Электрический двигатель для машины Орбита-БМ 15 000 ₺
    • Устройство для X-, Y- образных резов к MESSER Quicky E 150 500 ₺
    • Циркульное устройство для машины CG 5 000 ₺
    • Шланги от резака к Messer Portacut от 5 220 ₺
    • Плата для контроллера высоты резака SF-HC30 A1 42 000 ₺
    • Блок управления FR-3 для сварки Koike IK-12 MAX3 124 700 ₺
    • Направляющая рейка к машине Messer Portacut от 10 005 ₺
    • Сопло Koike 106D5 от 3 150 ₺
    • Ролики боковые к MESSER Quicky E 14 620 ₺
    • Газовый резак для машин Орбита 7 600 ₺
    • Сопло Koike 406NT от 3 150 ₺
    • Двух головочный газовый резак для машин ZINSER RSV 49 880 ₺
    • Противовесы к машине Messer Portacut 6 450 ₺
    • Направляющая рейка длиной 1 м к MESSER Secator SN 13 760 ₺
    • Устройство для заостряющих резов к MESSER Quicky E 64 500 ₺
    • Комплект Струна для врезки катушки к машине Комета 245 000 ₺
    • Цепь для машин Орбита 43 700 ₺
    • Газовый резак для машин GLOOR Tubocut 30 960 ₺
    • Cопла пропановые для машин ZINSER RSV от 2 160 ₺
    • Cопла ацетиленовые для машин ZINSER RSV от 1 800 ₺
    • Сопло Koike 102D5 от 3 150 ₺
    • Газовый резак для машин ZINSER RSV электро 28 380 ₺
    • Рельс резиновый на магнитных опорах для машины НК-72 94 600 ₺
    • Стальные бандажи для машины GLOOR Tubocut IV от 19 350 ₺
    • Сопло Koike 102D7 от 3 150 ₺
    • Устройство для разметки линии реза на трубе DN 1020-1420 154 000 ₺
    • Направляющий рельс для резки окружностей Koike IK-12 MAX по запросу
    • Устройство для X-, Y- образных резов к MESSER Secator SN 192 812 ₺
    • Приспособление для Koike резка окружностей радиусом 50-550 мм по запросу
    • Мундштук пропановый для машин Орбита от 400 ₺
    • Сопло Koike 102НС газовое от 2 370 ₺
    • Плата для контроллера высоты резака SF-HC30 Microstep 42 000 ₺
    • Нет фото

      Пластина для входа и выхода реза к MESSER Quicky E 25 800 ₺
    • Контроллер слежения за высотой резака SF-HC30 Microstep 52 000 ₺
    • Набор крепления горелки MP-100 Koike к IK-12 MAX3 85 570 ₺
    • Стальные бандажи для машины ZINSER RSV-4 от 32 508 ₺
    • GK3 сопло высокоскоростное газовое для CG от 850 ₺
    • Сопло Koike 106M с усиленным подогревом от 3 150 ₺
    • Двойная цепь для CG2-11S 12 500 ₺
    • Электропривод для машин GLOOR Tubocut 197 800 ₺
    • Бандаж для труборезных машин CG2-11 23 000 ₺
    • Сопло Koike 106НС газовое от 2 250 ₺
    • Магнитное крепление рельс для Koike IK-12 MAX и Beetle по запросу
    • Электропривод к машине для резки труб Комета 352 800 ₺
    • Сопло Koike 107HC от 2 700 ₺
    • Плата для контроллера высоты резака SF-HC30 A0 42 000 ₺
    • Пояс звенный для труб 89-325 мм к машине Комета 113 700 ₺
    • Сопло Koike 107D7 от 2 700 ₺
    • Держатель резака к Messer Portacut 10 320 ₺
    • Устройство для кольцевых резов к Messer Portacut 10 320 ₺
    • Направляющий рельс для Koike IK-12 MAX и Beetle по запросу
    • Газораспределительные системы в сборе для Koike IK-12 MAX3 от 55 071 ₺
    • Стальные ленты бандажи для машины Комета от 11 340 ₺


    Получить подробную информацию по Газораспределительные системы в сборе для Koike IK-12 MAX3 и купить по низкой цене Вы можете: позвонив нам по телефону +7 804 333-20-03 Бесплатно по РФ, отправив заявку на электронную почту zakaz@tmh. su либо поместив товар в «Вашу корзину» и оформив заказ.

    Все производители

    Газораспределительная система · База знаний по энергетике

    Природный газ доставляется из системы передачи конечному потребителю по системе распределения. В отличие от системы передачи, которая транспортирует большие объемы природного газа под высоким давлением, система распределения проходит через города и другие области спроса на газ при гораздо более низком давлении и через трубопровод гораздо меньшего размера — обычно от двух до 24 дюймов в диаметре. Давление обычно колеблется от 60 фунтов на квадратный дюйм (ближе к линии электропередачи) до 1 фунта на квадратный дюйм, когда он достигает дома или малого бизнеса. Это давление важно, потому что приборы, используемые в вашем доме или на работе, не рассчитаны на высокое давление газа. Таким образом, как правило, чем ближе труба подходит к конечному потребителю, тем она меньше и тем меньше давление. Чаще всего распределительные сети работают при давлении 10 фунтов на квадратный дюйм или более, а последнее снижение давления до 1/4 фунта на квадратный дюйм происходит непосредственно перед счетчиком потребителя.



    Упрощенный вид газораспределительной системы

    В то время как большинство бытовых и небольших коммерческих клиентов принимают газ при давлении 1/4 фунта на кв. дюйм, более крупные промышленные и коммерческие клиенты могут использовать оборудование, требующее более высокого давления. Независимо от конечного давления подачи, регуляторы используются для снижения давления в системе до приемлемого уровня для различных конечных потребителей, получающих услуги от распределительной системы.

    Регулятор природного газа (слева) рядом со счетчиком

    Системы газораспределения присоединяются к магистральным трубопроводам на межсистемном соединении. На межсистемном соединении находятся счетчики, регуляторы давления газа, а также скрубберы и фильтры, обеспечивающие чистоту газа и отсутствие водяного пара. Если он еще не был закачан выше по течению, распределительная компания введет меркаптан в газ. Меркаптан — безвредный одорант со знакомым запахом тухлых яиц, который у всех нас ассоциируется с природным газом. Поскольку природный газ не имеет естественного запаха, этот одорант добавляется перед подачей газа в распределительную систему, чтобы его можно было обнаружить в случае утечки.

    Распределительные системы состоят из труб (также называемых магистралями и трубопроводами – см. ниже), небольших компрессоров, которые используются для повышения давления, регуляторов, которые используются для снижения давления, клапанов, которые используются для регулирования расхода, счетчиков, используемых для измерения расхода на каждом местоположение клиента и система SCADA, которая обеспечивает возможность мониторинга, а иногда и удаленного управления компонентами системы распределения. В некоторых случаях распределительные системы также включают в себя локальные хранилища газа.

    Во многих областях в настоящее время для строительства некоторых распределительных линий используется пластик или ПВХ. В отличие от стальной трубы, ПВХ гибок, устойчив к коррозии и требует меньших затрат на установку. Но в некоторых случаях сталь по-прежнему используется в местах с большой внешней нагрузкой или высокой вероятностью повреждения третьими лицами. Раньше для распределения использовались чугунные трубы, и в некоторых районах они все еще существуют.

    Рулоны распределительных труб из ПВХ, готовые к установке

    Распределительная система состоит из пяти типов трубопроводов:

    • Подводящая магистраль  — Это труба, которая проходит между соединением с системой передачи и питающей сетью. Сеть питания также может использоваться для прямого подключения к крупному промышленному потребителю или электростанции. Типичное давление находится в диапазоне от 150 до 400 фунтов на квадратный дюйм.
    • Питающая магистраль — Это труба, которая соединяет подающую магистраль с распределительной магистралью. Фидерная сеть подключается к питающей сети на регулирующей станции, что снижает относительно высокое давление питающей сети. Типичное давление для фидерной сети находится в диапазоне от 26 до 60 фунтов на квадратный дюйм.
    • Магистраль распределительная — Это труба, извивающаяся по всей территории обслуживания, подводящая газ к местам массового потребления. Типичное давление находится в диапазоне от 1 до 25 фунтов на квадратный дюйм.
    • Линия обслуживания — это гораздо меньшая линия, которая соединяет дом или предприятие с распределительной сетью, которая может проходить под вашей улицей или тротуаром. Типичное давление составляет от ¼ до 1 фунта на кв. дюйм, но может быть выше для крупных клиентов.
    • Топливопровод — Последнее соединение с приборами клиента, топливопровод — это все, что находится за счетчиком LDC и ведет в дом или офис. Он принадлежит и обслуживается владельцем собственности и обычно работает при давлении ¼ фунта на квадратный дюйм или меньше.

    Газораспределительные системы: руководство для начинающих

    Газораспределительная система, также известная как система распределения природного газа, представляет собой сеть трубопроводов, по которым природный газ, в основном метан, транспортируется от производственного объекта, такого как нефтеперерабатывающий завод или газораспределитель, до клиенты.

    Он предназначен для того, чтобы гарантировать, что правильное количество и давление газа достигает каждого клиента и предотвратить любые опасные утечки в процессе.

    Газораспределительные системы являются неотъемлемой частью нашей повседневной жизни, обеспечивая газом предприятия по всей стране. Они составляют важную часть современной инфраструктуры, обеспечивая безопасную и эффективную доставку продуктов природного газа с минимальным воздействием на окружающую среду.

    В этом блоге потребители могут посмотреть, что такое газораспределительная система и как она работает. Также будет обсуждаться, почему они так важны для нашего общества, и потенциальные риски, связанные с их использованием.

    Наконец, потребители могут изучить некоторые из текущих методов, используемых для управления безопасностью и надежностью этих систем.

    Оборудование, используемое в газораспределительной системе Источник: Freepik

    Доставка и распределение газа являются важными аспектами энергетической отрасли. Для обеспечения безопасной и эффективной транспортировки этого важнейшего ресурса требуется разветвленная сеть трубопроводов и оборудования.

    Сюда входит прокладка трубопроводов, по которым газ обычно транспортируется от производственных площадок к перерабатывающим предприятиям и хранилищам. Кроме того, должно быть специальное оборудование для регулирования и контроля потока самого газа.

    Вот несколько примеров различных типов оборудования, используемых в газораспределительных системах.

    Газовые регуляторы

    Газовый регулятор — это оборудование, которое регулирует давление, при котором газ подается из источника высокого давления в систему с более низким давлением.

    В газораспределительной системе регуляторы газа используются для контроля давления природного газа или пропана при его перемещении от магистральной линии к отдельным зданиям или к потребителям.

    Это важно, потому что давление газа должно регулироваться, чтобы обеспечить его безопасную и эффективную доставку к приборам и отопительным системам, которые его используют.

    Снижает давление поступающего газа до уровня, безопасного для использования в системе распределения, и помогает поддерживать постоянный и надежный поток газа к потребителям.

    Редукционные клапаны

    Редукционные клапаны являются важным компонентом любой жидкостной системы с высоким давлением и используются производителями промышленных шаровых кранов для предоставления клиентам безопасных и эффективных средств контроля и снижения давления в газораспределительных системах.

    Автоматически регулируя поток газа для поддержания постоянного выходного давления, предохранительные клапаны помогают обеспечить стабильную и надежную подачу газа к приборам и системам отопления, которые его используют.

    PRV также играют решающую роль в поддержании стабильности газораспределительной системы, предотвращая избыточное давление в трубопроводах и защищая от колебаний давления, вызванных изменениями спроса или другими факторами.

    Производители промышленных шаровых кранов понимают важность предохранительных клапанов для обеспечения безопасности и эффективности газораспределительных систем и работают над созданием высококачественных и надежных изделий для удовлетворения потребностей своих клиентов. Будь то коммерческие или промышленные применения, предохранительные клапаны являются важнейшим компонентом любой газораспределительной системы.

    Компрессоры

    Это механические устройства, повышающие давление газа или воздуха за счет уменьшения их объема. В газораспределительной системе компрессоры используются для сжатия природного газа или пропана, повышая его давление и позволяя транспортировать его на большие расстояния по трубопроводам.

    Он играет жизненно важную роль в системе газораспределения, помогая поддерживать давление газа при его перемещении от источника к конечному потребителю.

    Обычно располагаются в различных точках трубопровода и используются для повышения давления газа по мере необходимости, компенсируя потери давления, возникающие из-за трения и других факторов.

    Они предназначены для непрерывной и надежной работы, обеспечивая безопасную и эффективную доставку газа потребителям.

    Расходомеры

    Расходомеры являются важным инструментом для ряда отраслей промышленности, обеспечивая точные измерения скорости или количества потока в системе. Его можно использовать для расчета объема воды, газа или другой жидкости, протекающей по трубе.

    Он имеет множество применений, включая промышленные процессы, медицинские приложения и исследования окружающей среды. Расходомеры работают путем измерения различных параметров, таких как скорость, давление или температура газа, для расчета его расхода.

    Существуют различные типы расходомеров, в том числе ультразвуковые, дифференциальные и кориолисовые расходомеры, каждый из которых имеет свои преимущества и недостатки.

    Детекторы утечек

    Детекторы утечек — бесценный элемент диагностической технологии, обнаруживающий наличие утечек в различных приложениях. Течеискатели могут обнаруживать все, что угодно, от небольших микроскопических трещин или проколов до больших зияющих отверстий в трубопроводах, стенах или крышах.

    Чаще всего течеискатели используются для обнаружения утечек газа или воды, но они также могут использоваться для обнаружения других жидкостей и газов.

    Течеискатели необходимы в газораспределительной системе для обеспечения безопасности людей и имущества, а также предотвращения выброса газа в окружающую среду. Обычно они используются газораспределительными компаниями, операторами трубопроводов и органами по надзору за безопасностью для мониторинга газораспределительной сети на наличие признаков утечек и быстрого реагирования в случае обнаружения утечки.

    Обратные клапаны

    Это механическое устройство, которое обеспечивает свободный поток жидкости или газа в одном направлении, предотвращая их течение в обратном направлении. Это односторонние клапаны, которые используются для предотвращения обратного потока в трубопроводных системах и часто действуют как предохранительные устройства от внезапных скачков давления.

    Они обычно находятся на впускных коллекторах насосов, котлов, компрессоров и других машин, требующих защиты от потенциального обратного потока

    Обратные клапаны являются важными компонентами в системе распределения газа, поскольку они предотвращают обратный поток, обеспечивая его предполагаемого назначения и снижения риска колебаний давления и повреждения оборудования.

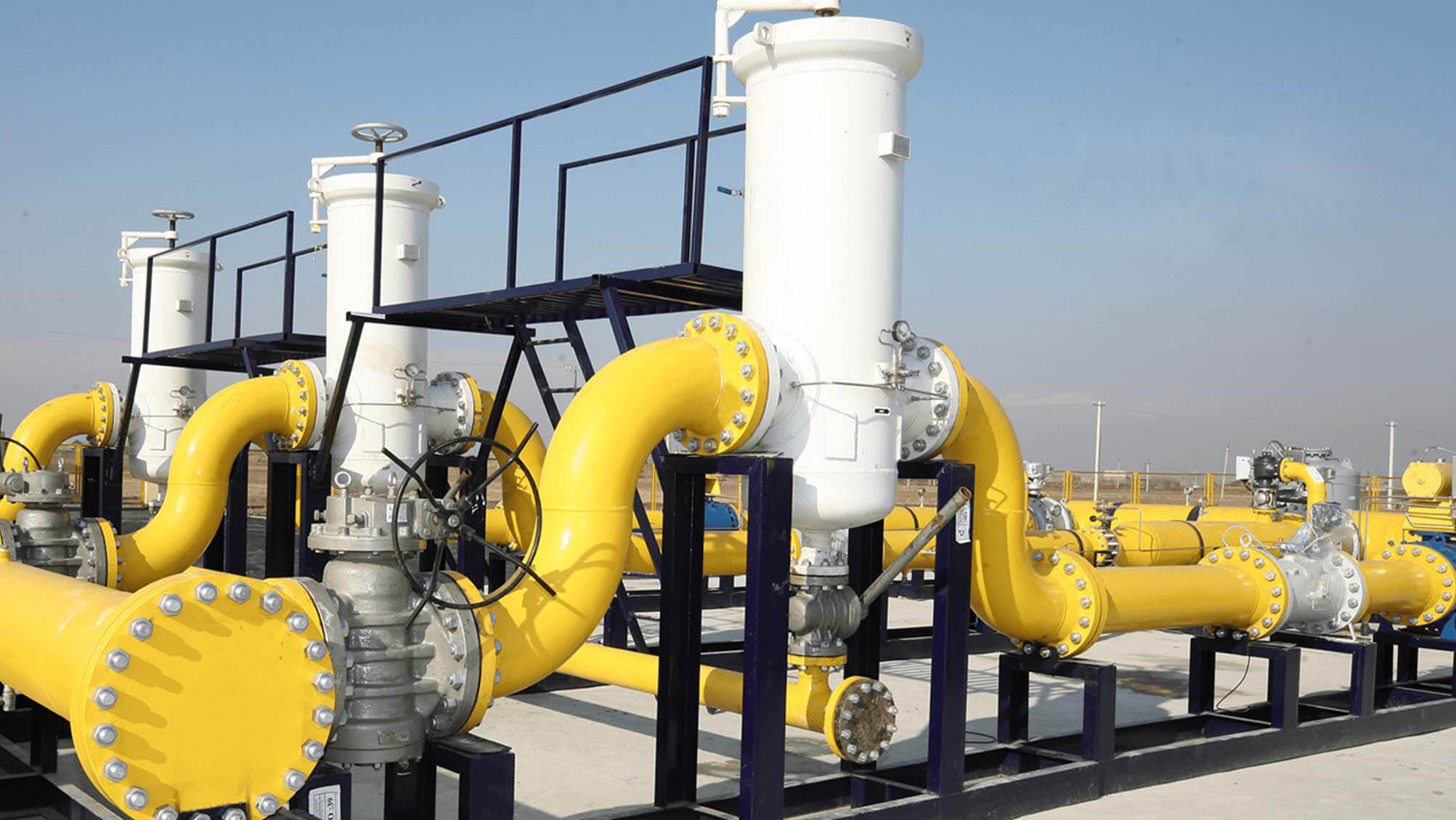

    Фильтры и ловушки

    Фильтры и ловушки являются важными компонентами газораспределительной системы, поскольку они помогают удалять примеси и загрязнения из газа, обеспечивая качество и безопасность поставляемого газа. Загрязняющие вещества могут включать грязь, пыль, ржавчину, влагу и другие частицы, которые могут повредить оборудование или снизить эффективность системы.

    Газовые фильтры используют физический барьер, такой как сетка или экран, для удаления примесей из газа при его прохождении. Это помогает гарантировать, что газ, поставляемый потребителям, будет чистым и свободным от примесей.

    Газоуловители, с другой стороны, работают с использованием физического барьера, такого как шар или поплавок, для улавливания и удаления загрязняющих веществ из газа. Это помогает предотвратить повреждение оборудования и поддерживать качество и эффективность системы.

    Фильтры и ловушки играют важную роль в обеспечении безопасности газораспределительной системы. Например, удаление влаги из газа помогает предотвратить коррозию и повреждение трубопроводов, а удаление грязи и пыли может предотвратить засорение и снизить риск утечек.

    Контрольно-измерительные приборы

    Контрольно-измерительные приборы играют важную роль в газораспределительной системе, поскольку они обеспечивают средства контроля и управления потоком газа в системе. Контрольно-измерительные приборы используются для измерения различных параметров, таких как давление, температура, скорость потока и уровень, а также для контроля и регулирования потока газа на основе этих измерений.

    Некоторые примеры контрольно-измерительных приборов, используемых в системе распределения природного газа, включают датчики давления, расходомеры, датчики температуры и регулирующие клапаны.

    Использование контрольно-измерительных приборов помогает обеспечить безопасную и эффективную доставку газа потребителям, позволяя осуществлять мониторинг и управление системой газораспределения в режиме реального времени. Это помогает предотвратить условия избыточного давления, снизить риск утечек и сохранить стабильность системы.

    Насосы

    Насосы являются важным компонентом газораспределительной системы, поскольку они используются для перемещения газа из одного места в другое внутри системы. Это используется для повышения давления газа и его транспортировки от источника к потребителю.

    В газораспределительной системе используется широкий спектр насосов, включая объемные насосы, центробежные насосы и регенеративные турбинные насосы. Тип используемого насоса зависит от конкретных требований системы, включая скорость потока, давление и тип транспортируемого газа.

    Насосы играют важнейшую роль в системе газораспределения, обеспечивая необходимое давление и расход для транспортировки газа от источника к потребителю. Без насосов было бы невозможно перемещать газ на большие расстояния или доставлять его потребителям под необходимым давлением.

    Предохранительные клапаны

    Предохранительные клапаны являются важным компонентом любой системы. Они используются для регулирования давления и потока жидкостей, таких как горячая вода или пар. Они предназначены для открытия и сброса давления, когда оно достигает определенного уровня, предотвращая взрывы или повреждение системы.

    В сочетании с предохранительными клапанами промышленные дисковые затворы могут использоваться для регулирования расхода и давления жидкости, обеспечивая ее безопасную и эффективную доставку по назначению.

    В системе, где используются как предохранительные клапаны, так и дисковые затворы, предохранительные клапаны могут обеспечить резерв в случае чрезвычайной ситуации, а поворотные затворы могут использоваться для контроля и регулирования потока жидкости в повседневной основа.

    Преимущества системы газораспределения Источник: Freepik

    Система газораспределения обеспечивает множество преимуществ для потребителей, предприятий и экономики в целом. Обеспечивая надежный, экономичный и универсальный источник энергии, газораспределительная система играет решающую роль в обеспечении энергетической безопасности, экономического развития и экологической устойчивости.

    Обеспечивая надежную подачу газа, газораспределительная система позволяет потребителям и предприятиям получать доступ к природному газу по требованию, в результате чего он является одним из наиболее используемых видов энергии во многих частях мира. Вот некоторые из его преимуществ:

    Снижение транспортных расходов

    Благодаря наличию системы газоснабжения природный газ может быть своевременно и экономически эффективно распределен среди бизнес-потребителей.

    В системе распределения используется несколько компонентов, таких как трубопроводы, хранилища, регуляторы давления и регулирующие клапаны, которые работают вместе, чтобы обеспечить своевременную и безопасную доставку природного газа к месту назначения. Это обеспечивает надежное и эффективное снабжение предприятий природным газом, экономично удовлетворяя потребности клиентов.

    Повышенная безопасность и эффективность

    Газопроводы имеют встроенные функции безопасности, такие как регуляторы давления, которые обеспечивают безопасную доставку нужного количества газа каждому потребителю. Это также обеспечивает более эффективную доставку с меньшими потерями.

    Улучшение качества воздуха

    Природный газ чище других источников энергии, что позволяет улучшить качество воздуха для жителей и предприятий.

    Природный газ также гораздо более эффективен, чем другие виды энергии, поскольку требует меньшего количества газа для производства того же количества энергии. Это также помогает снизить общий уровень загрязнения в районах, где используется природный газ.

    Меньше зависимости от иностранной нефти

    Благодаря использованию внутренних источников энергии предприятия и потребители меньше зависят от иностранной нефти. Это помогает создавать рабочие места и безопасность для экономики.

    Это оказывает положительное влияние во многих отношениях. Например, это увеличивает возможности трудоустройства, поскольку создается и поддерживается больше местных источников энергии, что помогает обеспечить дополнительную занятость.

    Кроме того, меньшая зависимость от иностранной нефти обеспечивает большую безопасность для экономики, уменьшая потенциальные сбои из-за изменения цен или проблем с поставками у зарубежных поставщиков.

    Экологичность

    Природный газ является источником топлива с нулевым выбросом углерода, что означает, что при его использовании не выделяются дополнительные парниковые газы. Парниковые газы — это вещества, которые удерживают тепло в атмосфере и способствуют изменению нашего климата, включая повышение температуры. Это помогает сохранить окружающую среду, обеспечивая при этом эффективное энергетическое решение.

    Как работает газораспределительная система Источник: Freepik

    Газораспределительные системы представляют собой сложные сети труб и машин, которые используются для доставки природного газа от источника к потребителям. Система разделена на три части: линии передачи, распределения и обслуживания.

    Передача

    Под линией передачи понимается трубопровод большого диаметра, по которому природный газ с добывающих месторождений транспортируется в местные распределительные сети. Обычно им управляет газовая коммунальная компания, и он помогает контролировать давление и скорость потока природного газа.

    Линии электропередач являются основным методом транспортировки, используемым для перемещения больших объемов природного газа от устья скважины к перерабатывающим предприятиям, хранилищам и местным распределительным системам.

    Распределение

    Это транспортная система среднего уровня, в которой сжатый газ доставляется от линии электропередач к более мелким трубопроводам для дальнейшего распределения в городской местности или регионе.

    Эти трубопроводы обычно изготавливаются из пластика или стали и помогают транспортировать газ в дома и на предприятия при более низком давлении.

    Распределительная компания отвечает за управление всем процессом доставки природного газа, от технического обслуживания и осмотра трубопроводов до регулярных показаний счетчиков и установки новых подключений потребителей.

    Он также предоставляет аварийно-спасательные и другие технические услуги. Система распределения состоит из местной линии электропередачи, по которой газ подается из вышестоящего источника, такого как линия электропередачи между штатами или хранилище.

    Коммунальные коммуникации

    Затем газ транспортируется по коммуникационным линиям по более мелким трубам, которые проходят вдоль улиц и соединяются с отдельными объектами и зданиями. В этот момент давление газа регулируется в соответствии с требуемым давлением, определяемым зданиями или домами. Точно так же регуляторы также следят за тем, чтобы давление оставалось постоянным даже при колебаниях спроса.

    Наконец, когда газ достигает места назначения, он проходит через счетчик, который измеряет как количество потребляемого газа, так и уровень его давления. Эти счетчики регистрируют данные о потреблении, которые в конечном итоге будут использоваться для отправки счета потребителю.

    Вопросы проектирования и эксплуатации системы газораспределения Источник: Freepik

    Вопросы проектирования и эксплуатации системы газораспределения имеют первостепенное значение для обеспечения безопасного, надежного и экономичного процесса доставки газа. При проектировании и эксплуатации газораспределительной системы необходимо учитывать следующие факторы:

    Схема системы

    Схема системы газораспределения имеет первостепенное значение для ее успешной и безопасной работы. При прокладке трубопроводов, клапанов и других компонентов следует уделять особое внимание, чтобы убедиться, что система соответствует правилам техники безопасности и что операции могут выполняться эффективно.

    Источники подачи газа

    Источники подачи газа должны быть идентифицированы и контролироваться в целях контроля качества. Источник должен быть в состоянии обеспечить достаточное количество при необходимом давлении для потребления конечным пользователем. Кроме того, должна быть обеспечена непрерывность поставок в случае сбоев в работе или ремонтных работ.

    Регулирование давления

    Регулирование давления является важным аспектом любой жидкостной системы, включая газораспределительную систему. Чтобы поддерживать стабильное давление нагнетания, по всей сети трубопроводов следует установить ряд устройств для регулирования давления, таких как регуляторы давления и клапаны управления потоком.

    Это устройство играет решающую роль в обеспечении постоянной скорости потока во всей системе, а также в предотвращении случаев избыточного давления. Известный производитель промышленной арматуры может предоставить высококачественные устройства регулирования давления, которые разработаны и изготовлены для удовлетворения конкретных потребностей газораспределительной системы.

    Сотрудничая с надежной компанией, операторы газораспределительных систем могут быть уверены, что их устройства регулирования давления будут работать должным образом, обеспечивая надежное и последовательное регулирование давления в течение всего срока службы системы.

    Система безопасности

    Безопасная и надежная система газоснабжения имеет решающее значение для обеспечения безопасной и эффективной доставки природного газа потребителям. Чтобы свести к минимуму потенциальные риски безопасности, связанные с утечкой газа или случайным воспламенением, газораспределительная система должна включать в себя средства безопасности, такие как предохранительные клапаны, системы аварийного отключения и устройства обнаружения утечек.

    Внедряя эти системы в систему газораспределения, операторы могут свести к минимуму потенциальные риски безопасности, связанные с утечкой газа или случайным возгоранием, обеспечивая безопасное и надежное газоснабжение потребителей.

    Техническое обслуживание

    Регулярное техническое обслуживание должно проводиться для обеспечения максимальной производительности системы. Это включает в себя регулярный осмотр и испытания всего оборудования и компонентов, а также мониторинг уровня коррозии труб.

    Крайне важно обеспечить безопасность, надежность и эффективность систем газораспределения. Это помогает предотвратить любые непредвиденные сбои или неисправности и помогает гарантировать, что система всегда работает с максимальной производительностью.

    Управление счетчиками

    Надлежащее управление счетчиками поможет максимально повысить эффективность и точность подачи газа, а также предоставит данные о характере потребления для целей выставления счетов или отслеживания. Следует позаботиться о том, чтобы счетчики были должным образом откалиброваны и сертифицированы для использования.

    Заключение

    Газораспределительные системы являются важнейшим компонентом энергетической инфраструктуры, обеспечивая безопасный, надежный и экономичный способ доставки природного газа от производственных объектов к потребителям.

    Понимая различные компоненты и конструкции газораспределительных систем, потребители могут лучше понять их потенциальные риски и преимущества.

    Системы должны проектироваться и эксплуатироваться с учетом безопасности, эффективности и надежности, чтобы обеспечить безопасную среду для всех.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
