При разработке дизайна интерьера кухни важно продумать не только отделку стен, размещение гарнитуров и остальной мебели. Нужно также предусмотреть правильное расположение розеток, чтобы можно было подключить всю необходимую технику — холодильник, микроволновку, чайник, посудомойку и т. д. Вы можете бесплатно скачать готовую схему размещения источников питания и требований к помещению. От планировки расположения розеток зависит функциональность, эстетика и безопасность всего помещения. В статье рассказываем, как правильно разместить источники питания на кухне для различных электроприборов.
Чтобы выяснить, сколько источников питания нужно установить, подсчитайте все электрооборудование, которым вы пользуетесь на кухне. Учитывать стоит технику, которая применяется для освещения пространства, мытья посуды, просмотра телевидения, хранения и готовки пищи.
Также нужно предусмотреть розетки под электроприборы, которые вы включаете на кухне периодически, например, пылесос, гирлянду, зарядное устройство для гаджетов. Если вы планируете купить какую-то технику позже, также включите ее в список.
Минимальное количество источников питания определяется по следующему принципу: под каждое стационарное электрооборудование нужна своя розетка, две — по краям столешницы, по одной возле обеденного стола и выключателя света.
Специалисты рекомендуют монтировать в среднем 8–12 источников питания. По стандарту розетки нужно распределить по трем уровням — верхнему, среднему и нижнему.
Чтобы спланировать расположение источников питания, нужно определиться с местами размещения техники. Для крупного стационарного электрооборудования нужно провести выделенные цепи, т. к. приборы будут включены постоянно. Как правило, розетки для вытяжки, телевизора и подсветки устанавливаются на верхнем уровне. Тогда как источники питания для холодильника, варочной панели, посудомойки, духовки располагаются под рабочей поверхностью с учетом длины шнура техники.
Розетки для небольшого электрооборудования, такого как чайник, миксер, тостер, СВЧ-печь, нужно запланировать в тех местах, где вы собираетесь его включать. В основном такие приборы располагают на столешнице или в специализированной нише. В этом случае также необходимо помнить о небольшой длине шнура.
Перед установкой источников питания нужно тщательно спланировать расположение всей мебели и техники. Если вы приобретаете кухонный гарнитур в салоне, вам предоставят профессиональную схему, на которой специалисты могут сделать разметку розеток.
Чтобы вычислить необходимую мощность источников питания, нужно выяснить, какое количество электроэнергии потребляет каждый прибор. Эти данные есть на наклейке на задней стенке техники. Если вы только планируете купить электрооборудование, тогда стоит посмотреть его мощность на сайте изготовителя. Эти данные позволят электрику рассчитать общую нагрузку на сеть, необходимое количество распределительных коробок и толщину кабеля.
Как правило, кухонная техника потребляет 10–15 кВт. Примерные значения расхода электроэнергии разных видов приборов следующие:
- чайник, СВЧ-печь, духовка — по 2000 Вт;
- посудомойка — от 1000 до 2000 Вт;
- освещение — от 150 до 200 Вт;
- холодильник — 100 Вт;
- варочная поверхность — от 3000 до 7500 Вт.
Чтобы исключить возможность короткого замыкания и скачков напряжения, стоит заложить еще 30–50% резерва, т. е. электрическая разводка должна быть рассчитана на 20 кВт.
Чтобы оградить себя от опасностей, которые заключает в себе электричество, при расстановке источников питания и их установке важно соблюдать следующие требования:
- Размещайте розетки на расстоянии минимум 200 мм от варочной поверхности и раковины. Это нужно, чтобы избежать попадания брызг воды и жира в разъемы.
- Следите, чтобы расстояние между техникой и розеткой не превышало 1500 мм.
Это стандартная длина шнура электрооборудования. - Устанавливайте разъемы источников питания для встроенной техники через отверстия в задних стенках кухонного гарнитура на расстоянии 30–60 см от пола.
- Не монтируйте розетки за выдвижными ящиками, посудомоечной и стиральной машиной.
- Запрещено монтировать больше пяти источников питания рядом. При шлейфовом подключении розеток, т. е. последовательном присоединении к одной линии, необходимо установить устройство защитного тока — УЗО. Оно позволит избежать возгорания проводки. Также УЗО защитит людей от удара током.
- Помимо этого, стоит позаботиться об отдельных линиях для электрооборудования повышенной мощности — вытяжки, варочной плиты, духовки.
- При установке разъемов источников питания внутри тумбы под мойкой позаботьтесь о специальном корпусе для защиты от попадания влаги.
- Важно проследить, чтобы вся техника на кухне была заземлена.
Это стандартная длина шнура электрооборудования.Стоит учитывать все рекомендации и ограничения при монтаже розеток, чтобы избежать пожара или поломки оборудования при возникновении аварийных ситуаций с электропроводкой.
Важно планировать размещение розеток для бытовой техники после составления детального плана, в котором указано место установки и размеры каждого прибора, габариты всех шкафов и ящиков кухонного гарнитура.
Розетка для холодильникаМесто монтажа источника питания для холодильника зависит от способа установки оборудования. Для встраиваемой техники специалисты рекомендуют размещать розетку в цоколе кухонного гарнитура. Это нужно для быстрого доступа к источнику питания при необходимости. Также, если конструкция кухни позволяет, можно разместить розетку в соседнем шкафчике. В этом случае она должна располагаться в 10–20 см от холодильника, в 20–70 см от уровня пола. Устанавливать розетку за холодильником не стоит, так как она может мешать монтажу каркаса и самого прибора.
Розетка для отдельно стоящего холодильника может быть расположена за самим прибором. Однако, чтобы обеспечить быстрый доступ к разъему источника питания, стоит установить его в 5–10 см от техники.
В этом случае не нужно будет двигать холодильник при необходимости его отключения от электросети.
Кухня Канто →
Розетка для варочной поверхности и духового шкафаОбычно приборы имеют независимые друг от друга розетки.
Разъемы источников питания для электроприборов не допускается устанавливать непосредственно за духовым шкафом. Это связано с тем, что они могут мешать монтажу прибора в нишу.
При стандартном расположении варочной поверхности над духовкой розетки можно установить в цоколе кухни на минимальном расстоянии 10–18 см от нулевой отметки пола. Также их можно разместить в соседнем шкафчике в 20 см от его стенки.
Если духовой шкаф встроен в колонну и располагается на уровне груди, нужно установить розетку сбоку или снизу от него. В этом случае разъем для варочной поверхности будет размещаться под ней, на расстоянии 60–75 см от уровня чистого пола.
Если у вас отдельно стоящая плита, установите розетку для нее сбоку, на высоте 20–75 см.
Расположение розетки будет зависеть от конфигурации гарнитура. Если вытяжка закрыта шкафом, разъем источника питания можно установить внутри него сбоку от вентиляционной трубы либо над кухней.
Для приборов купольного и навесного типа не всегда требуется розетка, т. к. их можно подключить напрямую к вентиляционному каналу.
Кухонная подсветка может выполнять несколько функций. Она используется в качестве украшения или для улучшения видимости в конкретной рабочей зоне.
Подсветка может подсоединяться непосредственно к электрической сети или запитываться от розетки. Во втором варианте нужно также продумать расположение выключателя.
Не рекомендуется размещать розетку с краю кухонного гарнитура, над раковиной или варочной поверхностью. Однако можно расположить разъем внутри одного из шкафов или над гарнитуром. Высота размещения зависит от размера кухни.
От места установки СВЧ-печи зависит расположение источника питания.
Если микроволновка встраивается в кухонный гарнитур, стоит разместить розетку в нижнем шкафу, на высоте 20–75 см от пола.
В случае установки СВЧ-печи на столешнице разъем источника питания располагается сбоку от прибора.
Стоит предусмотреть розетки для переносных бытовых приборов по всему периметру кухонной рабочей зоны. Это позволит использовать технику непосредственно в месте приготовления пищи.
Если вы не учли какую-то розетку, вы сможете установить ее на верхнем и нижнем уровне после ремонта кухни. Шкафы скроют любые повреждения отделки стен. Если нужно подвести питание в рабочую зону, но жалко портить фартук, стоит рассмотреть вариант угловой розетки. Она монтируется на стыке стен или кухонных шкафчиков.
Вы можете доверить все работы профессионалам, для этого обратитесь в компанию LORENA. Наш специалист создаст современный дизайн-проект будущей кухни, отметит необходимые розетки с учетом норм электробезопасности и расположения приборов.
перенести без штробления, добавить во время и после ремонта
Хозяева кухонь частенько сталкиваются с проблемами подключения бытовой техники. То холодильник никак не подключить без удлинителя, то электрочайник некуда поставить. Связано это с тем, что розеток в старых квартирах «раз-два и обчелся», да и установлены они где и как попало — кто же мог предсказать такие масштабы научно-технического прогресса. Давайте разберемся, как сделать розетки на кухне с учетом использования конкретной техники, расстановки предполагаемой мебели, а также ряда других вопросов.
Содержание
- С чего начать?
- Варочная панель и духовка
- Холодильник
- Стиральная и посудомоечная машина
- Микроволновая печь
- Вытяжка
- Рабочая поверхность
- Как установить своими руками?
- Как перенести розетку?
- Перенос без штробления
- Монтаж электрофурнитуры
- Если розетки не работают?
С чего начать?
Окончательное решение по выбору места установки розеток должно приниматься только после определения конфигурации кухонного гарнитура.
Учитывать необходимо все корпуса, полки, выдвижные ящики, тип вытяжки и т.д. Все это делается для того, чтобы поставить розетку в наиболее удобном с точки зрения эксплуатации месте.
Для начала, подумайте, какой у вас будет фартук на кухне — к примеру, панель или плитка? От этого зависит, будет ли необходимость в установке монтажных коробок.
Если мебель будет изготавливаться под заказ — вероятно у вас будет на руках схема будущего гарнитура, что заметно упростит дальнейший процесс проектирования.
В случае использования старого гарнитура — потребуется составить небольшой эскиз и занести в него уже реальные размеры.
Как только на руках будет схема, можно переходить к расчету необходимого количества розеток.
Зачастую отдельную точку проектируют под варочную поверхность, духовку, холодильник, микроволновую печь и вытяжку. Опционально ставятся дополнительные блоки под миксер, электрический чайник, блендер и т.д.
Совет! Вполне допустимо использование универсальной схемы, которую можно найти в сети.
Единственное что потребуется — выполнить незначительную корректировку относительно привязки к стационарным электрическим устройствам.Варочная панель и духовка
Еще на этапе черновых работ должна быть правильно составлена схема разводки, и в ней учтены все нюансы по мощностям потребителей.
Обычно подключение варочной панели и духовки выполняется раздельно. Связано это с техническими характеристиками каждого устройства. Под варочную поверхность обычно подводят провод сечением 6 квадратов. Он предназначен для нагрузки до 6–7 кВт, при этом зачастую розетку или монтажную коробку не устанавливают.
Духовой шкаф вполне может обойтись и стационарной бытовой розеткой 16А. Она способна выдержать до 3,5 кВт нагрузки и питается проводом в 2,5 квадрата.
В случае установки духовки под панелью, розетки выполняют на высоте 150–180 мм от поверхности пола, рядом друг с другом. Объясняется это тем, что на этом уровне обычно располагается выдвижной ящик «под сковородки» и другую утварь, сняв который, можно обеспечить доступ к сети и кабелям.
Нередко розеточные блоки размещают за смежным корпусом, в 150–250 мм от него. Рекомендуемая высота их размещения: в пределах 200–800 мм от пола.
Когда предполагается встраивание духовки в колонну — необходимо проектировать соответствующий под нее вывод на уровне груди. Допускается монтаж розеточного блока на 150–250 мм выше или ниже духовки. Тогда и питание плиты можно располагать уже на высоте 650–800 мм ввиду отсутствия необходимости обслуживания мест соединения.
Когда речь идет об отдельно стоящей электрической плите, то розетку желательно размещать с левой или правой стороны, за смежным корпусом. Высота ее расположения может варьироваться от 150 до 800 мм.
Холодильник
С учетом незначительной длины шнура под встраиваемый холодильник и рекомендаций производителей, очевидно, что розетка должна быть где-то рядом. Не допускается использования удлинителей и временных переносок.
По понятным причинам место размещения питания желательно выбирать сбоку от бытового устройства.
В идеале оно должно быть за соседним шкафчиком, на высоте 150–800 мм от пола и не более чем 250 мм от самого холодильника.
Подключение отдельно стоящего холодильника возможно за его задней стенкой. В идеале, чтобы от края розетки оставался отступ не более 100 мм для обеспечения к ней свободного доступа.
Внимание! Некоторые модели холодильных устройств изготавливаются с раздельной подачей питания на основное отделение и морозильную камеру. В этом случае следует добавить еще одну розетку. Обычно под нее закладывают провод 2,5 квадратов, фурнитуру на 16А, предназначенную для техники до 3,5 кВт мощности.
Стиральная и посудомоечная машина
Обычно «посудомойку» размещают неподалеку от кухонной мойки — соответственно розетка под данную технику должна быть выполнена в одном из соседних нижних шкафчиков.
Вывод электричества производится на высоте 150–500 мм от пола и расстоянии 150–200 мм от смежного корпуса кухни.
Ошибкой является устройство розетки сразу за посудомоечной машиной. Это чревато тем, что встраиваемую технику в последующем не удастся вместить по глубине в предназначенную для нее нишу.
Важно! Установку розетки необходимо осуществлять не менее чем в 500 мм от водопровода.
Микроволновая печь
Нормальным считается установка микроволновой печи на уровне глаз пользователя. Относительно встраиваемого устройства соответствующую розетку лучше провести ниже шкафчика, где будет установлена СВЧ, на высоте 150–800 мм от пола.
Если планируется стационарная установка печи на столешнице, рядом соответственно должна быть и розетка на 16А, до 3,5кВт, с проводом 2,5 квадрата.

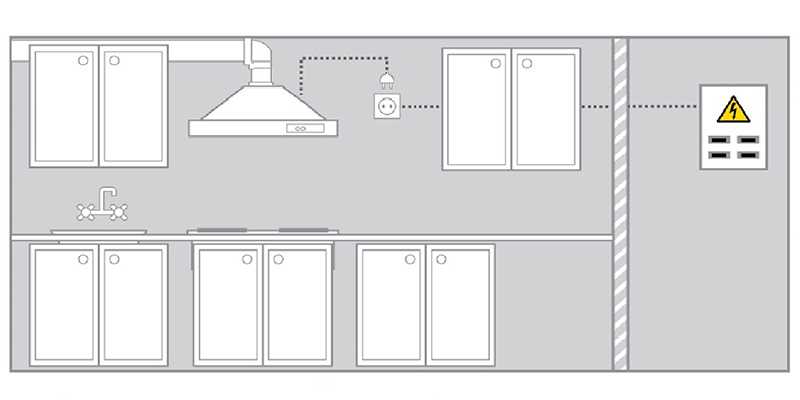

Вытяжка
Исходя из вида и модели вытяжки, которую планируется использовать, выбирается отдельный электрический вывод или устанавливается монтажная коробка под фурнитуру.
Большинство устройств закрывается кухонными шкафчиками, поэтому розетку можно разместить внутри них, с левой или с правой стороны от короба вентиляции.
Обычно это высота около 1700–1900 мм от пола. Допускается установка розетки над шкафчиками — 2400–2600 мм.
Открытые вытяжки зачастую подключают напрямую, поэтому вывод проводов питания можно делать даже за вентиляционной трубой. Необходимо отметить, что производители бытовой техники в соответствующей инструкции оговаривают этот момент.
Независимо от выбранной вытяжки, для ее работы достаточно подведения провода 2,5 квадрата и, если потребуется, установка обычной розетки на 16А, 3,5 кВт.
Рабочая поверхность
Как правильно вывести питание, и где это лучше сделать под мелкую бытовую технику? Поиск ответа на этот вопрос является серьезным испытанием для многих.
Здесь обязательно необходимо учитывать возможность одновременного подключения необходимых кухонных приборов. Например, вполне возможна ситуация, когда нужно будет включить чайник, тостер, кофе машину и миксер в одной зоне, поэтому желательно в соответствующем месте вывести блок из 4 розетки.
Естественно, все предусмотреть невозможно, поэтому рекомендуется дополнительно предусматривать резерв.
Как показывает практика, много розеток не бывает. Нормальным считается размещение блоков на 3–4 точки с интервалом в 1000–1200 мм на протяжении всей длины столешницы рабочей зоны.
Обратите внимание, что, по технике безопасности, запрещается установка розеток ближе 500 мм от стояка газовой трубы и мокрых зон, в том числе смесителя мойки.
Относительно столешницы электрическая фурнитура должна быть размещена на высоте не менее 100–150 мм, а это 900–950 мм от уровня пола. Окончательные размеры определяются с учетом выбранной плитки — так, чтобы блоки попадали на ее центр. Если же электромонтаж начался, а плитки нет — достаточно просто развести провода с запасом, и уже ближе к началу плиточных работ установить подрозетники.
Как установить своими руками?
Разобраться с правильной прокладкой проводов и установкой монтажных коробок несложно.
Основные операции проводятся еще до чистовой отделки помещения.
- Определившись с потребителями и местами установки розеток, переходят к их разметке на стенах.
- Намечается центр, после чего коронкой на 63 мм для «подрозетника» выполняется отверстие глубиной 40–60 мм. Если специального инструмента нет — можно обойтись зубилом и молотком. Многие профессиональные электрики предпочитают работать болгаркой и перфоратором.
- Затем можно переходить к закреплению монтажной коробки с пропущенным в нее проводом. Обычно фиксация производится посредством строительного гипса или штукатурной смеси. Допустимо применять специальный клей.
- После «цементирования» все пустоты и щели по периметру коробки заделываются штукатуркой.
Длина выступающего провода должна быть не менее 150 мм, чтобы при подключении можно было без проблем произвести монтаж розетки или выключателя.
Как перенести розетку?
Иногда, в процессе ремонта, приходится вносить изменения в проект расстановки мебели, бытовой техники и, как следствие, корректировать размещение розеток.
Хорошо, если есть возможность нанять людей, которые сделают все быстро и без вашего участия. А если нет?
На практике перенос розеток не столь трудоемкий и вполне реальный процесс, который можно выполнить своими руками. Самое сложное, что понадобится сделать — это выполнить углубление под установку новой монтажной коробки.
Если речь идет о кирпичной или гипсокартонной стене — проблем с этим не будет. В первом случае обойтись можно зубилом, дрелью и молотком, во втором — коронкой или ножом.
Сложнее всего переносить розетки в квартирах или домах с железобетонными стенами. В подобных ситуациях может потребоваться специальный инструмент. После того, как «подрозетник» будет стоять на месте, достаточно сделать углубление в штукатурке (если она есть) на толщину провода, или же просто прикрепить его к поверхности стены посредством стяжек или хомутов.
Питание необходимо «тянуть» с близлежащей розетки. Стоит отметить, что старую «точку» совсем не обязательно консервировать.
Допускается использовать соединение шлейфом, что реально с использованием самых простейших современных розеток.
Если установка фурнитуры не планируется, потребуется использовать классические «клеммники», выбор которых необходимо выполнять с учетом величины сечения провода. Таким образом, можно «размножить» и сделать необходимое количество точек питания, перенести их в необходимое место.
Перенос без штробления
Соответствующая задача может ставиться в уже готовом ремонте. Естественно, для переноса одной розетки и установки ее в нужном месте совсем нет резона «штробить» стены, заново их штукатурить и выполнять чистовую отделку.
Многие собственники жилья, не понимая, как добавить новую розетку после ремонта, готовы отдавать баснословные деньги ради того, чтобы реализовать свою идею. В действительности проблема не так страшна, как может показаться на первый взгляд.
Если новая «точка» находится вне зоны видимости, то вполне подойдет прокладка дополнительного провода от другой «невидимой» розетки (например, за корпусами кухонного гарнитура), с соединением «клеммниками» или обжимными гильзами.
Вместо встраиваемой розетки можно приобрести специальный выносной изолированный аналог. Способ намного лучше, надежнее и безопаснее, нежели использование стационарных удлинителей.
На видимых местах провести дополнительную или перенести имеющуюся розетку несколько сложнее. Специфика монтажа провода аналогична тому, как это было описано выше. Единственное различие заключается в том, что потребуется дополнительно устанавливать декоративный кабель-канал.
К счастью для многих, сегодня в продаже подобная продукция представлена в разных цветовых вариантах так, что относительно просто удастся подобрать исполнение под существующий интерьер. Фиксация кабель-канала к стене осуществляется с использованием дюбелей и шурупов. Дополнительно потребуется перфоратор и бур на 6 мм.
Монтаж электрофурнитуры
Как только будут выполнены все электромонтажные и отделочные работы, можно приступать к установке электрической фурнитуры. Отметим, что, при соблюдении определенной последовательности и техники безопасности, с поставленной задачей сможет справиться практически любой человек.
Важно! Все операции, связанные с зачисткой проводов, подключением розетки, ее монтажом необходимо выполнять только после того, как будет обесточена сеть.
Краткая последовательность действий по установке фурнитуры:
- С конца жил провода снимается изоляция на расстоянии 10–15 мм от края (в случае с многопроволочным кабелем необходимо все жилы скрутить вместе и обжать гильзой).
- Концы проводов (обычно их три, в том числе фазный провод, провод нулевой и провод заземления) вставляются к соответствующим винтовым или пружинным зажимам.
- Проверяется качество контакта.
- Излишки провода помещаются внутрь «подрозетника».
- Розетка плотно прижимается к стене и фиксируется к монтажной коробке посредством распорных элементов с винтовой затяжкой.
- Устанавливается декоративная планка и фиксируется винтом.
В случае с блоками на 2, 3, 4 и более розеток последовательность аналогичная, за тем исключением, что металлические монтажные рамки должны подгоняться встык и под один уровень.
Идеально, если для зачистки проводов удастся найти соответствующий инструмент — стриппер, позволяющий безопасно и качественно произвести снятие изоляции. Обжатие многопроволочных кабелей производится с использованием гильз и обжимных клещей.
Внимание! Перед началом электромонтажных работ необходимо убедиться в отсутствии напряжения на фазном проводе. Сделать это можно посредством простейшей индикаторной отвертки.
Не стоит экономить на розетках — всегда необходимо приобретать варианты с заземлением (при условии, что электропроводка в квартире это предусматривает). Как минимум, в некоторых опасных ситуациях это может спасти чью-то жизнь.
После установки розетки необходимо тестером проверить не только наличие фазы, но и нуля с заземлением. Делается это элементарно, посредством поочередной проверки прибором пар «фаза+ноль» и «фаза+земля». И в одном, и во втором случае должно быть напряжение в пределах 220–240 вольт.
Если это не так, необходимо искать и устранять неисправность.
Если розетки не работают?
Электрика, как известно, это наука о контактах. Если одна из розеток не работает — вероятно, где-то ослаблено или вовсе отсутствует соединение.
- Первое, с чего следует начать — убедиться в том, что включен вводной и групповой (если есть) автомат на щитке. Затем необходимо проверить индикатором наличие фазы, далее нуля. Понятно, что без простейшего инструмента электромонтажника здесь не обойтись.
Важно! Не имея соответствующего опыта и знаний, лучше эту работу доверить квалифицированному специалисту.
- Проверив и убедившись, что проблемы на этом этапе нет, необходимо «прозвонить» конкретный провод от щитка до распределительной коробки. Аналогичная процедура делается с коробки до «подрозетника».
- Если и здесь все в порядке — значит единственное, что остается — слабый контакт в самой розетке. Необходимо подтянуть соответствующие зажимы или постараться посильнее задвинуть жилу в самозажимную клемму.
Если розетка перестала работать, необходимо разобраться с предысторией — какие потребители были включены, сработал ли автомат, как давно появилась эта ситуация и т.д.
Намного сложнее может оказаться ремонт розетки в старом доме, хрущевке. Дело в том, что ранее разводка проводов проектировалась по советским ГОСТам. Схемы стандартные, однако, за столь длительное время от начала постройки электромонтажные работы по подключению или устранению каких-либо неисправностей могли проводиться разными специалистами, в том числе и с ЖЭКа, поэтому разобраться в многочисленных скрутках иногда бывает очень сложно.
Кроме этого, проблем добавляют и алюминиевые провода, которые повально использовались в то время. Иногда проще бывает «кинуть» провод «поверх», чем искать его в монтажных коробках. В идеале, лучше всего полностью заменить проводку.
Надеемся, после прочтения этого материала вы поняли, каким образом производится проектирование розеток на кухне, на что необходимо обращать внимание, какие возможны нюансы с размещением электрических «точек».
В ряде случаев приходится переносить розетку на другое место, подключать приборы, которые ранее «не участвовали» в проекте. Решить все возникшие вопросы в целом не составляет труда, ровно, как и установить электрическую фурнитуру после окончания всех строительных, электромонтажных и отделочных работ.
Расположение розеток на кухне
Смотрите это видео на YouTube
Понравилась статья? Расскажите о ней друзьям:
проводка — розетка GFCI в шкафу над вытяжкой под шкафом
Задавать вопрос
спросил
Изменено 6 лет, 4 месяца назад
Просмотрено 2к раз
Соответствует ли нормам установка розетки GFCI внутри кухонного шкафа над вытяжкой, и если да, то требует ли розетка какого-либо специального корпуса, и может ли шнур питания прибора просто лежать там, голый, на задней части шкафа, подключенного к розетке GFCI?
Мы купили в Интернете вытяжку под шкаф; он рекламировался как «должен быть жестко подключен».
Мы заменяли тот, который был зашит. Однако, когда он прибыл, вместо разъемов для проводов в оплетке 12ga, которые можно было подключить к линии питания 12/2 с помощью проволочных гаек, у него был шнур с трехконтактной вилкой. Шнур имеет достаточно тонкий изолированный провод внутри оболочки, две жилы и заземление.
Оказывается, модель теперь поставляется со шнуром, и у компании больше нет моделей, требующих жесткого подключения. Клеммы проводки внутри вытяжки недоступны для покупателя, по крайней мере, без почти полной разборки устройства. Поэтому я не могу просто снять шнур и присоединить более толстый плетеный провод.
У меня есть возможность
а) вернуть его для возмещения или b) пропустить шнур вверх в шкаф наверху через отверстие диаметром 1 дюйм, просверленное в основании шкафа над отверстием вытяжки вытяжки, и подключить его к розетке GFCI, которая будет установлена в шкафу прямо над ним. Линия подачи 12/2 вход в шкаф через отверстие, просверленное в задней стенке шкафа
- электропроводка
- кухни
3
Соответствует ли нормам установка розетки GFCI внутри кухонного шкафа над вытяжкой?
Да.
Это обычное дело для микроволновых вытяжек, работающих за пределами диапазона, и, соответственно, это приемлемо и для более традиционных вытяжек.
Требуется ли для розетки какой-либо специальный корпус?
Нет. Подойдет стандартная электрическая коробка и декоративная пластина.
Может ли шнур питания устройства просто лежать там, голый, в задней части шкафа, подключенный к розетке GFCI?
Да. В комплект часто входит D-образная петля и винт для крепления дополнительного шнура к стене.
4
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью GoogleЗарегистрироваться через Facebook
Зарегистрируйтесь, используя электронную почту и пароль
Опубликовать как гость
Электронная почта
Требуется, но никогда не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
Замена микроволновой печи большого радиуса действия на вытяжку
Микроволновые печи большого радиуса действия — это универсальные устройства «два в одном», которые обеспечивают возможность приготовления пищи и вентиляцию, но замена микроволновой вытяжки на вытяжку невозможна со своими уникальными преимуществами.
Вытяжные колпаки обладают мощными вентиляционными возможностями, идеально подходящими для очистки воздуха во время жарки или обжаривания продуктов, и обычно содержат вентиляторы с более высоким классом CFM 9.0078 1 рейтингов, чем сверхдальние микроволны. Наряду с более мощными вариантами вентиляции, вытяжки могут улучшить внешний вид вашей кухни и быть на одном уровне с верхним шкафом, чтобы обеспечить достаточно места для использования кухонной плиты внизу. Используйте это руководство, чтобы узнать, как убрать микроволновую печь, которая выходит за пределы диапазона, и как установить на ее место вытяжку.
1. Производительность зависит от установки. Ресурсы доступны на сайте AHAM.org.
ДЕМОНТАЖ МИКРОВОЛНОВОЙ ПЕЧИ
0086 Удаление микроволновой печи, выходящей за пределы радиуса действия, не обязательно требует специального оборудования или профессиональных знаний, но вам потребуются как минимум два человека, которые помогут поднять и стабилизировать микроволновую печь на протяжении всего процесса.
Точные инструкции могут различаться в зависимости от модели, обязательно сверьтесь с приведенным ниже обзором в руководстве по установке вашей модели.
ШАГ 1: ОЧИСТИТЕ ВЕРХНИЙ ШКАФ
Шкаф над сверхмощной микроволновой печью — это место, где ваша микроволновая печь подключается к розетке и — если вентиляция осуществляется через стену или крышу — где вентиляция соединяется с вентилятором устройства. Уберите все предметы из верхнего шкафа, чтобы было достаточно места для отключения питания, вентиляции и болтов.
ШАГ 2: СНЯТИЕ ВЕНТИЛЯЦИИ (ДОПОЛНИТЕЛЬНО)
Многие сверхмощные микроволновые печи поставляются настроенными для установки с рециркуляцией прямо из коробки и устанавливаются без вентиляции на крыше или стенах. Если ваша микроволновая печь имеет наружную вентиляцию, вы можете заметить металлический воздуховод, идущий от верхней части микроволновой печи через верхние шкафы и выходящий через стену или потолок. Прежде чем продолжить, отсоедините вентиляцию от узла заслонки, прикрученного к крыше вашей микроволновой печи.
ШАГ 3: ОТКЛЮЧИТЕ МИКРОВОЛНОВУЮ ПЕЧЬ
Следуйте за кабелем питания вашей микроволновой печи, чтобы найти розетку и отключить микроволновую печь от источника питания.
ШАГ 4: ОТВИНТИТЕ БОЛТЫ
Ваша сверхдиапазонная микроволновая печь частично закреплена двумя болтами, которые ввинчиваются через пол шкафа в крышу микроволновой печи с обеих сторон. Наймите вторую пару рук, чтобы выдержать вес микроволновой печи, прежде чем вы начнете откручивать болты. С помощью электродрели или отвертки снимите каждый болт.
ШАГ 5: ПОВЕРНИТЕ И СНИМИТЕ МИКРОВОЛНОВУЮ ПЕЧЬ
В присутствии двух или более человек снимите микроволновую печь с монтажной пластины, медленно поворачивая ее вниз, наклоняя верхнюю часть микроволновой печи к себе. Снимите микроволновую печь с монтажной пластины и поставьте ее на защищенную поверхность.
ШАГ 6: СНИМИТЕ МОНТАЖНУЮ ПЛАСТИНУ
Найдите и выкрутите винты или болты, которыми металлическая монтажная пластина крепится к стене за микроволновой печью.
Обычно они находятся в четырех углах пластины. Отложите монтажную пластину в сторону.
УСТАНОВКА ВЫТЯЖКИ
ПРИНАДЛЕЖНОСТИ
Настенная вытяжка
Трубы металлические
Соединители проводов
Крышки
Провод строительный
Герметик
Квадратная рамка из ПВХ (дополнительно)
Лента из воздуховода или фольги (дополнительно)
ИНСТРУМЕНТЫ
ШАГ 1: ВЫБЕРИТЕ РАЗМЕЩЕНИЕ ВЫТЯЖКИ
Начните с выбора правильного места для вашей вытяжки и вентиляции. К большинству вытяжек прилагается бумажный монтажный шаблон, который поможет вам найти наилучшее место для вентиляционного отверстия.
Просто измерьте центральную точку стены и выберите высоту установки, затем прикрепите шаблон к стене, где вы хотите установить вытяжку. Отметьте на шаблоне место, где будет проходить вентиляционное отверстие. Если к вашей вытяжке не прилагается монтажный шаблон, используйте измерительную ленту, чтобы определить наилучшее место для вентиляции.
ШАГ 2: ПРОВЕРЬТЕ РАСПОЛОЖЕНИЕ ВЕНТИЛЯЦИОННОГО ОТВЕРСТИЯ
Прежде чем вырезать все вентиляционное отверстие, вырежьте небольшой участок гипсокартона в том месте, где будет проходить вентиляционное отверстие, и осмотрите стену на наличие препятствий для водопровода или электричества. Обнаружение труб или проводки может означать привлечение помощи подрядчика для создания нового пути для вентиляции.
ШАГ 3: ВЫРЕЗАТЬ ВНУТРЕННЕЕ ВЕНТИЛЯЦИОННОЕ ОТВЕРСТИЕ
Отверстие для вентиляции вытяжки должно быть не менее 6 дюймов в ширину, но большее отверстие даст вам больше места и обзор при установке вентиляционного отверстия и подключении электрических проводов.
Используйте осциллирующий инструмент или сабельную пилу, чтобы создать вентиляционное отверстие, затем просверлите четыре установочных отверстия по краям внутреннего вентиляционного отверстия с помощью сверхдлинного сверла. Это поможет вам создать вентиляционное отверстие снаружи вашего дома, которое будет отражать внутреннее вентиляционное отверстие.
ШАГ 4: ПОДГОТОВКА НАРУЖНОГО ВЕНТИЛЯЦИОННОГО ОТВЕРСТИЯ
Отметьте четыре установочных отверстия на внешней обшивке вашего дома, затем с помощью осциллирующего инструмента или сабельной пилы соедините четыре отверстия по кругу и вырежьте внешнее вентиляционное отверстие.
ШАГ 5: ПОДГОТОВКА НАРУЖНОГО ВЕНТИЛЯЦИОННОГО ОТВЕРСТИЯ
Дома с гладкой обшивкой создают идеальную рабочую поверхность для установки вентиляционной крышки. Убедитесь, что ваша вентиляционная крышка достаточно длинная, чтобы соединиться с вытяжкой, затем нанесите герметик на внутреннюю кромку вентиляционной крышки и поместите ее в отверстие.
Надежно завинтите вентиляционную крышку на место и снова загерметизируйте ее снаружи, чтобы создать более плотное уплотнение.
Если в вашем доме сайдинг внахлест или неровный внешний вид, вырежьте квадрат сайдинга вокруг вентиляционного отверстия и поместите квадратный кусок ПВХ-окантовки с вентиляционным отверстием соответствующего размера на это место. Прикрепите вентиляционную заглушку к отверстию в отделке, затем загерметизируйте и надежно привинтите вентиляционную заглушку к отделке.
ШАГ 6: ПОДСОЕДИНЕНИЕ ЗАСЛОНКИ
Некоторые вытяжки оснащены внутренней заслонкой, которая крепится к внутреннему вентиляционному отверстию и соединяется с внешней заслонкой вытяжного колпака через воздуховод. Если применимо, поместите внутреннюю заслонку во внутреннее вентиляционное отверстие и измерьте расстояние между внутренней и внешней заслонкой, чтобы определить, какой воздуховод вам понадобится. Отрежьте часть воздуховода, необходимого для соединения заслонок, убедитесь, что воздуховод соответствует пространству, и отметьте снаружи внутренней заслонки, чтобы указать, где лента прикрепит воздуховод к внутренней заслонке.
Прикрепите воздуховод к внутренней заслонке клейкой лентой или лентой из фольги.
ШАГ 7: ПОДКЛЮЧЕНИЕ ПРОВОДОВ
Для большинства вытяжек требуется жесткая проводка, и их нельзя просто подключить к розетке. Если ваше пространство еще не подготовлено для этого, вы можете обратиться к профессионалу для этого шага. Обратитесь к инструкции по установке для вашей модели.
ШАГ 8: ЗАКРЕПЛЕНИЕ ВЫТЯЖКИ
С помощью другого человека установите вытяжку на место, закрепив заслонку и воздуховод в вентиляционном отверстии. Снимите жироулавливающий фильтр, чтобы облегчить затяжку винтов, затем вставьте винты в монтажные пазы вытяжки и начните закреплять устройство, сначала затянув верхние винты. Прежде чем полностью затянуть винты, убедитесь, что вытяжка установлена правильно и ровно.
ШАГ 9: ЗАВЕРШЕНИЕ ПРОВОДКИ
См. инструкции по установке для вашей модели, чтобы завершить этап подключения. Если вам неудобно прокладывать и подключать электропроводку, обратитесь к электрику для завершения процесса.
ШАГ 10: ПОЛНАЯ УСТАНОВКА ВЫТЯЖКИ
Соберите детали, которые вы могли снять в процессе установки, такие как фильтрующие сетки, вентиляционные крышки или вентиляционный вентилятор. Снова включите питание вытяжки и убедитесь, что вытяжка работает правильно.
Часто задаваемые вопросы о микроволновых печах и вытяжках
Правильная установка или снятие приборов может обеспечить их бесперебойную работу и защитить их от повреждений. Читайте дальше, чтобы узнать больше о том, как убрать микроволновую печь и установить вентиляцию для вытяжки.
МОГУ ЛИ Я САМОСТОЯТЕЛЬНО СНЯТЬ МИКРОВОЛНОВУЮ ПЕЧЬ?
Микроволны сверхдальнего действия могут быть тяжелыми, и для удаления обычно требуется стабилизировать микроволновую печь снизу, выкручивая болты или винты. Вам понадобится как минимум два человека, чтобы убрать включенную микроволновую печь, чтобы не повредить прибор и окружающие поверхности.
НАСКОЛЬКО ТЯЖЕЛА МИКРОВОЛНОВАЯ ПЕЧЬ?
Вес микроволновой печи зависит от типа и объема в кубических футах, обычно от 20 до 100 фунтов.
Настольные модели, как правило, весят меньше всего и в среднем составляют около 32 фунтов, в то время как сверхмощные микроволновые печи обычно весят около 60 фунтов, а встраиваемые модели в среднем составляют около 76 фунтов.
ДОЛЖЕН ЛИ ВЫТЯЖАТЬСЯ ВЕНТИЛЯЦИЯ НАРУЖУ?
Не для всех вытяжек требуется внешняя вентиляция. Бесканальные вытяжки фильтруют воздух, а затем возвращают его обратно на кухню, а не выводят наружу. Эти колпаки чаще всего используются в вытяжных шкафах для микроволновых печей и под шкафами и обычно обозначаются как «рециркуляция» в спецификациях продукта. Вытяжки с нисходящим потоком и навесом обычно имеют воздуховоды и требуют вентиляции. Канальные вытяжки часто маркируются как «вентилируемые» на упаковке продукта и немного более эффективны для очистки воздуха.
МОЖНО ЛИ ВЫТЯНУТЬ ВЫТЯЖКУ ЧЕРЕЗ СТЕНУ?
Вентиляция вытяжек может осуществляться через стены с прямым выходом на улицу, но не каждая стена по периметру совместима с вентиляцией.
Существующая сантехника или проводка могут мешать вентиляции вытяжки, и в некоторых случаях вам может понадобиться помощь подрядчика, чтобы создать новый путь для вентиляции. Вентиляция вытяжек также может осуществляться через потолок или пол.
ПОСМОТРЕТЬ KITCHENAID
® ВЫТЯЖКИКВВБ606ДСС
КВВБ600ДСС
УСД8636ДИС
КВУБ406ГСС
KVIB606DBS
УЗНАТЬ БОЛЬШЕ О ВЫТЯЖКАХ И ВЕНТИЛЯТОРАХ
Что такое двухтопливный диапазон? Что такое двухтопливная линейка и каковы ее преимущества? Изучите плюсы и минусы двухтопливных плит и узнайте, чем они могут вам помочь, из этого руководства KitchenAid.
5 типов вытяжек для любой кухни Какая вытяжка лучше для вашей кухни? Изучите различные типы кухонных вытяжек и узнайте, на что обратить внимание, прежде чем выбрать вытяжку для дома.
- Размеры вытяжки
: как правильно выбрать Не знаете, какой размер вентиляционного отверстия для вытяжки вам нужен? Узнайте, какие размеры вытяжки подходят для вашей плиты и кухни с помощью нашего руководства.
` функция pdpSignUpRedirect (storageItem, обратный отсчет) {
пусть элемент = элемент хранения
пусть pdpSignUpUrl = sessionStorage.
getItem(item) || localStorage.getItem(элемент)
если(!pdpSignUpUrl){
возвращаться
}еще{
пусть cd = обратный отсчет.время
document.body.prepend (pdpTyModal.content.cloneNode (true))
пусть redirectMsg = document.querySelector(‘.redirect-msg’)
функция обратного отсчета(){
если (кд >
