Где ставить обратный клапан в скважине: Куда ставить обратный клапан на скважине: зачем ставить обратный клапан?

Скважины на воду: зачем ставить обратный клапан

Обратный клапан для скважинного насоса – оборудование, которое дает возможность совершать движение поступающей жидкости лишь однонаправленно. То есть, от насоса к водоразборным точкам.

Для понимания нужности монтажа данного устройства в артезианской скважине выясним, что случается в ней при запуске и отключении насоса рекомендуем почитать по теме: комплексное обустройство скважины на воду.

Насос запущен. Вода под воздействием давления, которое создано насосом, совершает подъем из скважины и попадает в гидроаккумулятор и далее к водоразборным точкам. Если жидкость не потребляется, она будет скапливается в мембранном гидроаккумуляторе до того момента, когда в нем будет достигнут верхнего лимита давления, при котором его реле отключает насос. Обратного течения жидкости в систему не будет происходить, т. к. помехой для такого процесса станет давление, создаваемое насосом.

Насос отключён. Давление пропадет, и тогда ничего не помешает жидкости стекать обратно в систему под воздействием силы тяжести.

Чтобы это предотвратить, и нужен такой клапан. Без него при отключённом насосе в системе не имелось бы давления. И при любом запуске насоса ее каждый раз приходилось бы заполнять жидкостью. Даже устанавливая подобный клапан на входе в гидроаккумулятор (со стороны насоса), все трубы, находящиеся до него, пришлось бы каждый раз заполнять водой, тратя на это электричество.

Интересное по теме: монтаж скважинного насоса с автоматикой.

Где правильнее расположить обратный клапан

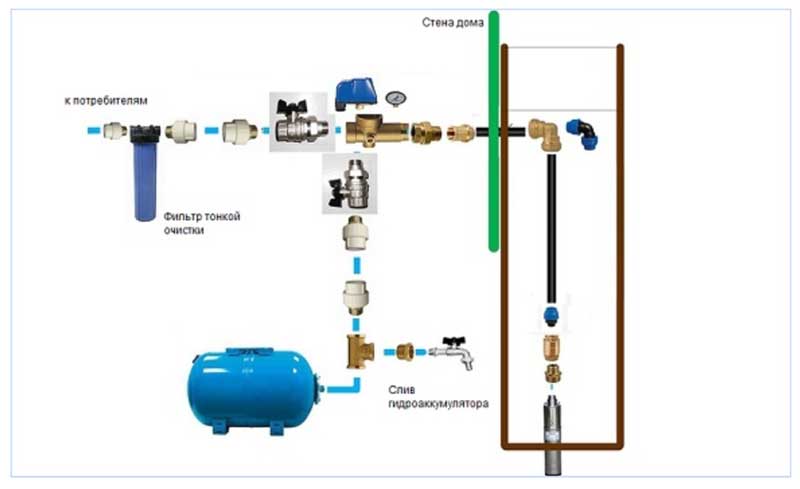

Понятно, что такой клапан должен располагаться между гидроаккумулятором и скважинным насосом, ведь в противном случае монтаж аккумулятора потеряет какой-либо резон. Но где именно устанавливать клапан? Самым верным будет способ расположить обратный клапан в области насоса на трубе из полиэтилена низкого давления. И тогда:

• При отключении насоса в систему обратно станет сливаться минимальный объем жидкости, т. е. необходимо будет минимум электрической энергии, чтобы восполнить такую потерю при запуске насоса.
• В обратном направлении через насос будет проходить наименьший объем жидкости, крутя его рабочее колесо в обратном направлении (чрезвычайно нежелательно для насоса).
• Чем будет больше объем пустоты, которая не заполнена водой, между насосом и гидроаккумулятором, тем сильнее сможет разогнаться вода при запуске насоса и, соответственно, тем сильнее будет гидравлический удар.

Как правило, установка подобного клапана производится прямо на выходе из насоса артезианской скважины. И в ситуации, если насос загружен в систему на небольшую глубину, а скважина находится неподалеку от дачного участка, то достаточно использовать один обратный клапан. Если же скважинный насос опустили довольно глубоко, и скважина на известняк расположена на достаточно большом удалении от автоматики, то необходимо устанавливать по крайней мере еще 1 обратный клапан. Как правило, устройство ставится вблизи автоматики и гидроаккумулятора скважины.

Полезно по теме: как глубоко загружать насос в скважину.

Типы клапанов

По конструкциям все клапаны для насоса являются одинаковыми – корпус выполнен из латуни либо нержавеющей стали, внутри него находится подпружиненная пластиковая или металлическая тарелка с уплотнителем из резины.

У большинства насосов для артезианских скважин в конструкции предусмотрен обратный клапан – Грандфос, Педролло, Ловара и другие. А вот, к примеру, у отечественных насосов «Водомет» отсутствует подобный скважинный клапан.

Автор публикации Компания «well33»

Загородная недвижимость

Похожие публикации

Квартира в Санкт-Петербурге на продажу

• 1-комн.
• 28.1 м²
• 2 эт.

Красное Село, Стрельнинское шоссе

4 400 000 ₽

Дом в Сочи на продажу

• 160 м²

27 000 000 ₽

Квартира в Зеленоградском округе Москвы на продажу

• студия
• 22. 1 м²
• 4 эт.

ул. Александровка

4 663 100 ₽

Квартира в Санкт-Петербурге на продажу

• 1-комн.
• 20.4 м²
• 2 эт.

Красное Село, Стрельнинское шоссе

3 500 000 ₽

Обратный клапан для скважинного насоса

Бурение скважин на воду   Ремонт скважин на воду   Увеличение дебита   Монтаж скважинных насосов   Обустройство скважины   Скважинный адаптер   Лицензирование на недропользование   Проектирование   Сервисное обслуживание   Поисково-разведочное бурение   Промывка водозаборных скважин   Аренда дренажного насоса в СПб   Цены на бурение   Водоснабжение загородного дома   Оборудование для геологических работ   Консервация водозаборных скважин   Технология бурения скважин   Бурение скважин водоснабжения   Насос, который не работал   Частотный преобразователь   Реле давления для насоса   Скважинный оголовок   Мембранный гидроаккумулятор для систем водоснабжения.   Подбор скважинного насоса

Обратный клапан для скважинного насоса – это устройство, которое позволяет двигаться потоку воды лишь в одном направлении. В данном случае, от скважинного насоса к точкам водоразбора. Для того, чтобы понять необходимость установки обратного клапана в скважине на воду, рассмотрим, что происходит в ней при включении и выключении насоса. 1.      Насос включен. Вода, под действием давления, создаваемого насосом, поднимается из скважины и поступает в мембранный гидроаккумулятор и дальше к точкам водоразбора. Если вода не потребляется, она накапливается в гидроаккумуляторе до достижения в нем верхнего порога давления, при котором реле давления выключает насос. Обратного тока воды в скважину нет, так как этому мешает давление, которое создает насос. 2.      Насос выключен. Давление, которое создавал насос, исчезает и теперь, в принципе, ничто не мешает воде стечь обратно в скважину под действием силы тяжести. Вот чтобы этого не происходило и существует обратный клапан. Без него при выключенном скважинном насосе в системе отсутствовало бы давление. И при каждом включении насоса ее вновь и вновь приходилось бы заполнять водой.  Даже, если на входе в мембранный гидроаккумулятор (со стороны насоса) установить обратный клапан, все трубы, которые находятся до него, приходилось бы за каждым разом заполнять водой, тратя на это электроэнергию. Где устанавливать обратный клапан для скважинного насоса Вот мы плавно и подошли к вопросу о местонахождении этого узла. Ясно, что он должен стоять между насосом и мембранным гидроаккумулятором, иначе установка последнего теряет всякий смысл. Но где точнее? Наиболее предпочтительным представляется вариант расположения клапана в районе скважинного насоса на трубе ПНД. В этом случае: 1.      При выключении насоса в скважину обратно сливается минимальное количество воды, то есть требуется минимальное количество электроэнергии для восполнения этой потери при включении скважинного насоса. 2.      Через скважинный насос в обратном направлении пройдет минимальное количество воды, раскручивая в обратную сторону его рабочее колесо (крайне нежелательный режим работы насоса). 3.      Чем больше пустого, не заполненного водой пространства между мембранным гидроаккумулятором и насосом, тем сильнее разгонится вода при включении последнего и, следовательно, тем сильнее будет гидроудар. На практике обратный клапан для скважинного насоса устанавливают непосредственно на выходе из самого насоса. Если насос неглубоко загружен в скважину  и скважина недалеко от дома, то можно ограничиться одним клапаном. Если же насос опущен глубоко и артезианская скважина находится на почтительном расстоянии от автоматики, то следует поставить минимум еще один клапан. Обычно его ставят рядом с гидроаккумулятором и автоматикой.  Виды обратных клапанов для насоса в скважине Конструктивно, все обратные клапана для скважинного насоса идентичны – корпус из нержавеющей стали или латуни, внутри которого имеется подпружиненная тарелка из пластика или металла с резиновым уплотнителем. В заключении следует сказать, что многие модели скважинных насосов имеют в своей конструкции обратный клапан – Grundfos, Pedrollo, Lowara и др. А вот, например, насосы Водомет встроенного обратного клапана не имеют.

Обратный клапан скважинного насоса

| Tameson.com

Рисунок 1: Обратный клапан

Обратные клапаны являются важным компонентом водопроводных систем скважинных насосов. Они не дают воде течь обратно в скважину при отключении насоса, защищая систему от различных проблем. Нужен ли водопроводной системе колодца один или несколько обратных клапанов, зависит в основном от глубины колодца. В этой статье подробно рассматриваются обратные клапаны скважинных насосов, чтобы помочь пользователям понять их функции и способы их эффективного использования в водопроводной системе скважины.

Содержание

• Обратные клапаны и их функции
• Обратные клапаны скважинных насосов
• Почему обратные клапаны скважинных насосов важны
• Установка и техническое обслуживание обратного клапана скважинного насоса
• Материалы
• Часто задаваемые вопросы

• латунные обратные клапаны

• обратные клапаны из нержавеющей стали

• обратные клапаны из ПВХ

Обратные клапаны и их функции

Прежде чем углубляться в обратные клапаны скважинных насосов, полезно сначала понять, что такое обратные клапаны и как они работают. Обратные клапаны являются простейшими ходовыми регулирующими клапанами. Их функция состоит в том, чтобы позволить потоку двигаться в одном направлении и предотвратить его движение в противоположном направлении. Обратный клапан открывается, когда среда проходит через него, и закрывается, когда среда перестает течь или возникает обратный поток. Чтобы получить полное представление об обратных клапанах, прочитайте нашу статью об обратных клапанах!

Обратные клапаны скважинного насоса

Подпружиненный обратный клапан (рис. 2) является подходящим клапаном для водопроводной системы скважинного насоса. Когда насос работает, давление воды, поступающей в клапан, открывает его. Когда насос отключается, пружина и обратное давление объединяются, чтобы быстро закрыть клапан. Это быстрое закрытие необходимо для уменьшения гидравлического удара в системе. Поворотные обратные клапаны не подходят, потому что они закрываются слишком медленно для скважинных насосов.

Рис. 2: Обратный клапан с пружинным приводом: направление потока (A), уплотнительное кольцо (B), тарелка (C) и пружина (D).

Почему важны обратные клапаны скважинных насосов

Регулярно эксплуатируемый скважинный насос должен оставаться заполненным, а это означает, что когда он не работает, он должен иметь возможность включаться и нормально функционировать. Большинству скважинных насосов для работы требуется вода внутри насоса и трубопровода. Без обратного клапана вода будет вытекать из насоса и обратно в колодец, когда он отключается. В насосе не будет воды, и он не сможет работать, если пользователь не заполнит насос вручную.

Отсутствие заполненного насоса — не единственная проблема, если вода свободно течет обратно в колодец. Обратные клапаны также защищают насосы от обратного вращения, гидравлического удара и тяги, которые могут привести к повреждению двигателя или трубопровода.

• Обратное вращение: Когда вода свободно течет обратно в колодец, насос может вращаться в обратном направлении. Если насос включается во время обратного вращения, усилие, прилагаемое к двигателю для изменения направления вращения насоса, может привести к поломке насоса.
• Гидравлический удар: Неисправный или негерметичный обратный клапан может вызвать образование вакуума в трубопроводе из-за того, что давление в трубопроводе ниже атмосферного давления. Когда насос снова включится, вода с большой скоростью заполнит пространство и ударится о неподвижную воду над ним. Возникающий в результате гидравлический удар может повредить трубопровод, трубу или двигатель.
• Напор: Без обратного клапана насос запускается с нулевым напором. Напор — это величина давления, необходимая для перемещения среды из точки А в точку В. Крыльчатки насоса немного поднимаются и изнашиваются относительно диффузоров, что приводит к относительно быстрому выходу из строя насоса и двигателя.

Установка и техническое обслуживание обратного клапана скважинного насоса

При выборе обратного клапана для водопроводной системы скважины учитывайте следующее. Рекомендуется связаться с производителем, чтобы определить, могут ли его обратные клапаны адекватно работать в системе.

• Скорость потока в трубе: Для максимального срока службы большинства обратных клапанов скорость потока не должна превышать 3 м/с.
• Давление в системе: Рассчитайте гидравлику всей системы, а не только настройку давления насоса, при определении того, какой обратный клапан установить.
• Перед установкой: Убедитесь, что обратный клапан не имеет дефектов и что его подпружиненный тарельчатый клапан может свободно перемещаться.
• Во время установки: Стрелка на внешней стороне корпуса клапана должна указывать направление потока при работе насоса.

Место установки обратных клапанов скважинных насосов

Рис. 3: Система погружных скважинных насосов: насос (A), обратный клапан (B) установлен на нагнетании насоса. Обратные клапаны (C и D) находятся на расстоянии не более 200 футов друг от друга. Обратный клапан (E) устанавливается над уровнем земли (F).

Три типа скважинных насосов используют обратные клапаны в водопроводной системе: погружной насос, центробежный насос и струйный насос. Каждый тип насосной системы будет использовать обратные клапаны по-разному. Глубина скважины является основным фактором, определяющим количество используемых обратных клапанов.

• Глубокие скважины: Погружной скважинный насос необходим для скважин глубиной более 120 футов. Как видно на рисунке 3, насос находится непосредственно в колодезной воде. Как правило, в корпусе насоса установлен обратный клапан, а следующий обратный клапан на линии должен быть не дальше 25 футов от насоса. Однако, если обратный клапан не установлен в корпусе насоса, первый обратный клапан должен быть установлен на напорной части насоса. В обоих случаях обычной рекомендацией является установка обратного клапана через каждые 200 футов трубы.
• Неглубокие скважины: Погружные насосы можно использовать в неглубоких скважинах, но струйные и центробежные насосы также работают. Оба типа насосов используют донный клапан. Это специальный обратный клапан, помещаемый непосредственно в воду. Он имеет фильтр вокруг впускного отверстия, предотвращающий попадание более крупного осадка в клапан и, возможно, заклинивание его в открытом положении.
• Над землей: Устанавливать ли обратный клапан снаружи обсадной колонны или над землей (например, перед впуском в напорный резервуар) полностью зависит от местного законодательства. В некоторых правовых юрисдикциях требуется установка обратного клапана перед гидробаком. В других юрисдикциях это вообще запрещено. Однако необходимо учитывать одну важную концепцию: каждый дополнительный обратный клапан в системе увеличивает статическое трение в системе. При суммировании статическое давление может снизить давление воды ниже желаемых пределов.

Проверка обратного клапана скважинного насоса

Распространенной проблемой в системах скважинных насосов является потеря давления в напорном баке, когда насос не работает. Эта потеря давления может стоить значительной суммы дополнительных денег, потому что потеря давления заставляет скважинный насос работать чаще, что требует большей мощности. Поэтому важно выяснить, является ли негерметичный обратный клапан причиной этой потери давления.

Чтобы проверить, правильно ли работает обратный клапан, сначала отключите соединение между напорным баком и тем, что он обслуживает (например, бытовой сантехникой). После ожидания около часа, если давление в баке все еще снижается, это означает, что причиной является что-то на стороне нижнего колодца системы. Во многих случаях причиной этой потери давления является обратный клапан, который необходимо отремонтировать или заменить. Однако может потребоваться дальнейшее расследование. Поломка отводной трубы или подземных труб, идущих от колодца к напорному резервуару, также может привести к падению давления в системе.

Замена обратного клапана скважинного насоса

Когда встроенный обратный клапан погружного насоса выходит из строя, его необходимо заменить. После подъема насоса из скважины обратный клапан можно снять и заменить. Обратный клапан, выбранный для замены сломанного обратного клапана, должен быть той же модели. Замена обратного клапана в насосе — отличная возможность заменить уплотнительное кольцо вокруг уплотнения обратного клапана. Свяжитесь с производителем насоса, если у вас есть дополнительные вопросы по этому поводу.

Материалы

• Нержавеющая сталь : Обратные клапаны из нержавеющей стали не подвержены ржавчине или коррозии. Если в колодце есть стальной трубопровод, обратные клапаны из нержавеющей стали могут пережить трубопровод.
• Ковкий чугун: Обратные клапаны из ковкого чугуна являются экономичным и более прочным выбором, чем обратные клапаны из бронзы. Эти клапаны могут быть хорошим выбором для очень глубоких колодцев, в трубопроводах которых используется много обратных клапанов.
• Бронза: Обратные клапаны из бронзы не так прочны, как ковкий чугун, но устойчивы к коррозии.
• ПВХ: Обратный клапан из ПВХ имеет большую химическую стойкость по всей поверхности, чем обратный клапан из бронзы, и значительно дешевле. Однако ПВХ имеет более низкую механическую прочность и хуже работает в условиях высоких температур или давления, как бронза.

Обычно тарелка и пружина изготавливаются из нержавеющей стали. Ознакомьтесь с нашим руководством по химической стойкости, чтобы узнать больше о свойствах этих материалов.

Часто задаваемые вопросы

Где находится скважинный насос?

В системах погружных скважинных насосов насос находится в скважине, в воде. В системах струйных и центробежных скважинных насосов насос находится над землей.

Нужен ли скважинному насосу обратный клапан?

По крайней мере, скважинному насосу нужен донный клапан (особый вид обратного клапана), который находится в воде внутри скважины. Обратный клапан препятствует обратному течению воды в колодец, что удерживает насос в рабочем состоянии, а нагнетательный бак находится под давлением.

• латунные обратные клапаны

• обратные клапаны из нержавеющей стали

• обратные клапаны из ПВХ

Обратный клапан устанавливается до или после насоса?

Обратный клапан является важной частью любой насосной системы. Один из самых больших вопросов, который я слышу относительно правильной установки обратного клапана, заключается в том, идет ли он до или после насоса, поскольку размещение обратного клапана будет иметь большое влияние на то, насколько хорошо он будет работать в вашей системе.

Обратный клапан всегда должен устанавливаться после насоса, чтобы можно было контролировать поток без остановки насоса. Это наиболее распространенное размещение обратного клапана в насосной системе. Размещение обратного клапана после насоса также предотвращает обратный поток и предохраняет насос от повреждения. В наиболее эффективных насосных системах обратный клапан размещается после насоса, но перед выпускным регулирующим клапаном.

В этом руководстве рассматриваются все детали, которые вам необходимо знать, чтобы обеспечить максимально эффективную установку обратного клапана. В конце также будет раздел часто задаваемых вопросов, чтобы ответить на любые нерешенные вопросы, которые могут у вас возникнуть.

Содержание

Где установить обратный клапан на водяном насосе?

В большинстве случаев после водяного насоса следует устанавливать обратный клапан. Установка обратного клапана после водяного насоса предотвратит обратный поток и позволит легко останавливать и запускать поток воды. Этот метод установки необходим, если вы используете насосную систему с внутренней резьбой для эффективного предотвращения обратного потока.

Чтобы обеспечить легкий доступ к обратному клапану в случае необходимости ремонта, его следует устанавливать после насоса, но перед выпускным регулирующим клапаном. При этом есть еще один менее распространенный вариант, который, как вы можете рассмотреть, может быть лучше для вашей ситуации.

В некоторых системах с водяными насосами можно установить обратный клапан перед водяным насосом. Этот метод установки позволит водяному насосу наполняться, фактически не перекачивая воду. Это не так эффективно предотвратит обратный поток, но уменьшит объем работы, которую должен выполнять ваш насос.

Часто задаваемые вопросы

Ниже приведены некоторые из наиболее часто задаваемых вопросов, касающихся установки обратного клапана. Если у вас есть нерешенный вопрос, на который вы хотели бы получить ответ, этот раздел может быть полезен.

Можно ли поставить два обратных клапана на дренажный насос?

Не рекомендуется использовать два обратных клапана на дренажном насосе. Дренажный насос предназначен для наиболее эффективной работы с использованием только одного обратного клапана. Использование более одного обратного клапана приведет к потере трения, что может повлиять на давление и эффективность вашего дренажного насоса.

Использование более одного обратного клапана с дренажным насосом также увеличивает вероятность заедания в открытом положении, что является частой причиной обратного потока, который может повредить насос. Два обратных клапана также увеличат частоту образования воздушных карманов, что также повлияет на эффективность вашей насосной системы.

По этой причине вам следует использовать только один обратный клапан с дренажным насосом, чтобы сократить нагрузку на насос и уменьшить вероятность серьезных проблем. Дренажные насосы предназначены для эффективной работы только с одним обратным клапаном и обычно не требуют более одного.

Все ли погружные скважинные насосы имеют обратные клапаны?

Рекомендуется, чтобы все погружные скважинные насосы использовали обратный клапан. В большинстве случаев любой погружной скважинный насос, который вы установили, уже имеет обратный клапан. При этом важно убедиться, что вы установили его, если его нет.

Для максимальной эффективности и защиты вашего погружного скважинного насоса на нагнетательной линии можно установить второй обратный клапан. Этот второй обратный клапан должен быть установлен в пределах 25 футов от насоса ниже линии подачи воды.

В большинстве погружных скважинных насосов не реже чем через каждые 200 футов устанавливается обратный клапан для облегчения распределения веса. Если не использовать обратный клапан с погружным скважинным насосом, то шансы на серьезные проблемы сильно возрастают.

К таким проблемам относятся обратное вращение, гидравлический удар и распор. Все эти проблемы могут повредить насос и вывести его из строя, что приведет к дорогостоящему ремонту.

Обратный клапан устанавливается до или после шарового клапана?

Обратный клапан должен быть установлен перед шаровым клапаном, чтобы предотвратить обратный поток в вашей системе. При этом большинство людей используют тот или иной вариант в своих помповых установках. Поскольку шаровой кран и обратный клапан выполняют многие из одних и тех же функций, вам нужно будет точно решить, что вам нужно для вашей установки.

Если вы считаете, что вам нужны и обратный клапан, и шаровой клапан в вашей установке, вы можете приобрести двойные клапаны «два в одном». Возможно, вам не понадобятся шаровой кран и обратный клапан вместе, но если вам это нужно, вам следует рассмотреть один из этих клапанов «два в одном».

Нужен ли обратный клапан на дренажном насосе?

Всегда необходимо устанавливать обратный клапан на дренажный насос. Отсутствие обратного клапана в системе дренажного насоса в конечном итоге вызовет проблемы с обратным потоком, которые могут повредить ваш дренажный насос. Даже если вода, оставшаяся в напорной трубе, не сразу повредит дренажный насос, это все равно вызовет проблемы.

Эти проблемы включают повышение уровня воды в выгребной яме, из-за чего насос работает больше, чем необходимо. Это увеличит затраты на электроэнергию, связанные с дренажным насосом, что никогда не бывает хорошо. Использование обратного клапана в системе водоотливного насоса повысит общую эффективность насоса.

Он также защитит помпу от упомянутых выше проблем и продлит срок службы помпы на несколько лет.

Вам нужен обратный клапан на насосе для мелководья?

Вам понадобится обратный клапан, установленный на насосе для неглубокой скважины. Как и любой обратный клапан, он поможет предотвратить обратный поток и другие проблемы, которые потенциально могут повредить насос. Обратный клапан на насосе для неглубокой скважины должен быть установлен на всасывающем трубопроводе как можно ближе к источнику воды.

Не следует устанавливать обратный клапан слишком близко к впускному отверстию насоса или рядом с зоной нагнетания насоса. Это позволит воде течь только вверх, а не обратно в колодец. Из-за этого обратный клапан всегда устанавливается на дне колодца.

В некоторых установках используется обратный клапан, установленный над землей, но для правильной работы требуются дополнительные фитинги. Эта установка может больше подходить для вашей системы, так как будет трудно добраться до клапана после его установки, если он нуждается в ремонте или замене.

Если вам интересно, как запитать скважинный насос генератором, ознакомьтесь с этой статьей.

Заключительные мысли

Мы надеемся, что это руководство предоставило вам все, что вам нужно знать о размещении обратного клапана в системе водяного насоса.
