Где ставится обратный клапан в системе водоснабжения схема: Что такое обратный клапан на воду, виды, устройство, где ставить

Обратный клапан для насосной станции

Здесь вы узнаете:

• Виды и назначение обратного клапана для насосной станции
• Обратные клапаны для насосных станций: типы конструкции
• Где правильно устанавливать обратный клапан
• Материалы, маркировка, размеры
• Правила установки обратного клапана
• Ошибки монтажа
•   Возможные неисправности и методы их устранения
• Обзор популярных моделей

Обратный клапан для насосной станции — обязательный элемент системы водоснабжения. Благодаря этому элементу после отключения прокачивающего механизма вода не стекает обратно в источник — благодаря обратному клапану трубопровод всегда остается заполненным.

Размеры у обратного клапана небольшие, но без этой мелочи напор в водопроводной системе поддерживать будет невозможно. Он относится к той категории трубопроводной арматуры, основная его задача которой заключается в предотвращение изменения потока воды в трубах системы водоснабжения вспять.

Бытовое насосное оборудование не рассчитано на ее движение в нештатном направлении.

Обратный клапан используется для пропуска водного потока только в одном направлении, перекрывая ему полностью путь назад (+)

На рынке есть модели насосных станций, в комплектацию которых производители закладывают наличие обратного клапана. К подобным вариантам прилагается шланг всасывания с вмонтированным обратным клапаном. Но в большинстве случаев эту арматуру приходится приобретать самостоятельно.

Ставятся подобные затворы как на всасывающую магистраль, так и на вводе во внутридомовую водопроводную систему сразу за насосом с гидроаккумулятором или перед насосной станцией.

В зависимости от места установки в схеме системы водоснабжения обратные клапаны подразделяются на:

• Донные. Препятствуют обратному движению поднятой из источника воды при выключении насосного оборудования. Создают условия для эксплуатации агрегата без постоянного наполнения водой перед запуском его самого и всасывающей магистрали.
• Трубопроводные. В их числе осевые и створчатые разновидности. Предотвращают падение рабочей величины давления в системе.

Если на конце всасывающей трубы насосной станции отсутствует обратный клапан, то при остановке насоса вода под действием силы тяжести начнет стекать обратно. В результате в магистрали будут формироваться воздушные пробки, в условиях “сухого хода” станут разрушаться уплотнители. Как следствие, вода проникнет в электронасос и вызовет его перегорание.

Обратным клапаном может быть оснащена не только начальная точка всасывающей магистрали. Для обеспечения поддержки давления его устанавливают на трубопроводе перед насосной станцией или перед гидробаком при его отдельном размещении

В большинстве своем современные помпы имеют защиту от таких процессов.

Но воду для пуска в них придется заливать после каждой остановки агрегата.

В отдельных моделях насосов возможна и вовсе обратная раскрутка рабочего колеса, что может повлечь его выход из строя. Установка этой арматуры на линии забора жидкости из источника обязательна, иначе никакая электронная защита водонапорному агрегату не поможет.

При соединении нескольких насосных станций в единый узел обратные клапана защищают выключенный агрегат от давления работающих устройств

С трубопроводным обратным клапаном ситуация несколько иная. Здесь он больше защищает не насос, а систему водораздачи внутри дома. Запирая воду в трубах, не давая ей вернуться назад в гидроаккумулятор, обратный затвор способствует поддержанию в системе требующегося значения рабочего напора. Без него вода будет стремиться назад в аккумулирующий бак, заставляя его работать в нештатном режиме.

Обратные клапаны повышают эффективность и надежность работы насосной станции, защищая при этом насос, сантехнику и водопроводную систему от гидравлических ударов. В целом – незаменимое устройство. Но на открытие затвора воде приходится тратить усилия, что снижает давление потока после его прохождения на 0,1–0,3 атм.

Донный обратный клапан

Донные разновидности обратных клапанов устанавливаются на входе откачивающей воду магистрали. Применяются для оснащения поверхностных насосных систем с целью защиты от падения давления.

Задача донного обратного клапана заключается в сохранении воды в системе и поддержании рабочего уровня давления (+)

По конструктивной специфике донные обратные клапаны подразделяются на:

• Пружинные. Рабочий запирающий механизм их состоит из пружины и диска, который при сокращении пружины под напором воды смещается вдоль корпуса устройства и пропускает поток.
• Створчатые. Основной орган представляет собой одну или две поперечные створки, раскрывающиеся под напором откачиваемой воды и возвращающиеся на место при его прекращении.

По способу крепления к торцу всасывающего шланга или трубы донные клапаны подразделяются на муфтовые и фланцевые. В тандеме с бытовыми насосными агрегатами чаще всего применяются муфтовый вид.

Под давлением воды пружина устройства сжимается, а прикрепленный к ней запорный диск открывает путь потоку только в одном направлении

Муфтовые соединения обратных клапанов проще в установке, но требуют периодического контроля состояния, особенно при работе с вибрационной помпой

Створчатый обратный клапан – самый простой в эксплуатации ремонтопригодный вариант устройства, створка которого открывается только в одном направлении под напором откачиваемой воды (+)

Перед донным обратным клапаном рекомендована установка сетчатого фильтра. Он обязан исключать проникновение в насосную систему биологических загрязнений и твердых частиц, обладающих абразивным эффектом.

Устройство необходимо устанавливать согласно направлению, указанному на корпусе стрелкой. Расстояние от дна водозаборной выработки до обратного клапана должно быть не меньше 0,5 – 1,0 м в зависимости от класса агрегата и рекомендаций производителя. Между зеркалом воды в колодце или скважине и клапаном должна быть толща воды не менее 0,3 м.

Насосные системы с погружной помпой оборудуют обратным клапаном без фильтра, т.к. они оснащаются встроенными очистительными устройствами для защиты функциональной “начинки” от трения. Обратный клапан в этом случае устанавливается перед подающей трубой сразу после насосного агрегата. Используется для предотвращения спада давления в сети.

Обратный клапан в насосной системе с погружным насосом устанавливается сразу после агрегата на входе всасывающей трубы

В продаже можно найти большое количество подобных приспособлений, которые отличаются по конструкции, материалу, размеру, и каждый имеет свои особенности при установке:

• Обратный клапан для воды для насоса чаще всего можно встретить с запирающим элементом подъемного типа. Устройство оснащено затвором, который поднимается вверх или опускается вниз, препятствуя движению воды. Когда вода поступает, затвор поднимается и пропускает ее, а при падении давления затвор опускается и не дает жидкости вернуться. Двигается механизм благодаря специальной пружине.

Принцип действия клапана

• Обратные детали для насоса шарового типа. Данный вид устройств имеет шаровидный затвор, который преграждает путь жидкости. При давлении напора воды пружина поднимает шар, и система пропускает воду, а после того как напор падает, элемент закрывается.

Устройство шарового изделия

• Дисковый элемент. Он имеет затвор в виде диска, который перемещается вдоль своей оси при помощи пружины.

Конструкция дискового элемента

• Двустворчатые устройства. Их затвор имеет две створки, которые складываются при давлении воды, а когда давления нет, закрываются; все это приводит в действие пружина.

Дисковые и двустворчатые приспособления

В быту чаще всего применяется деталь с подъемным типом механизма. Его можно ремонтировать, заменяя пружину.

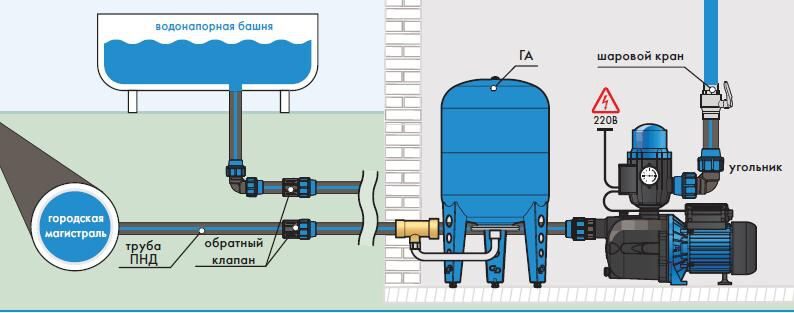

Схема установки для станции

Установка такого элемента конструкции системы водоснабжения чаще всего требуется непосредственно в месте забора воды, то есть на конце трубы.

Такое расположение этого узла применимо как для трубы в колодце, так и в скважине при установке всасывающего поверхностного насоса.

Соответствующий диаметру трубы клапан, посредством переходника устанавливается на самую нижнюю часть трубы, и таким образом препятствует оттоку воды из водопровода.

Особенностью такого варианта выступает необходимость в обязательном порядке кроме клапана установить на него и сетчатый фильтр, для предотвращения попадания в камеру устройства мелких камней и прочего мусора. Такие инородные предметы могут блокировать работу механизма закрытия и, таким образом, привести клапан в нерабочее состояние.

Для погруженных центробежных насосов, постоянно находящихся в воде установка клапана делается, сразу после насоса, но при такой схеме рекомендуется установка проточного фильтра с герметичным корпусом.

Такая конструкция обеспечит постоянную подачу воды, поскольку столб воды будет находиться над корпусом устройства, а пространство фильтра и камеры насоса и так постоянно находится под толщей воды.

Еще одним подобным вариантом установки клапана может быть вариант установки его в связке с глубинным насосом мембранного типа. Здесь, в зависимости от конструкции насоса, его можно устанавливать как на выходной патрубок, так и в качестве вставки в трубопровод или шланг.

Обратный клапан для воды делают из нержавеющей стали, латуни, большие размеры из чугуна. Для бытовых сетей обычно берут латунь — не слишком дорого и долговечно.

Нержавейка, безусловно, лучше, но выходит из строя обычно не корпус, а запорный элемент. Вот к его выбору и стоит подойти внимательно.

Для пластиковых водопроводных систем делают обратные клапаны из того же материала. Они бывают полипропиленовые, пластиковые (для ПНД и ПВД). Последние могут быть под сварку/склейку или резьбовые. Можно, конечно, впаять переходники на латунь, поставить латунный клапан, затем снова переходник с латуни на ППР или пластик. Но такой узел обходится дороже. Да и чем больше точек соединения, тем ниже надежность системы.

Для пластиковых и полипропиленовых систем есть обратные клапаны из того же материала

Материал запорного элемента — латунь, нержавеющая сталь или пластик. Тут, кстати, тяжело сказать, что лучше. Стальные и латунные долговечнее, но если между краем диска и корпусом попадает песчинка, клапан заклинивает и не всегда ему можно вернуть работоспособность. Пластик быстрее снашивается, но зато его не клинит. В этом плане он надежнее. Не зря некоторые производители насосных станций ставят обратные клапаны с пластиковыми дисками. И как правило, все работает лет 5-8 без сбоев. Потом обратный клапан начинает «травить» и его меняют.

Что указывается в маркировке

Несколько слов о маркировке обратного клапана. В ней указывается:

• Тип
• Условный проход
• Условное давление
• ГОСТ, по которому он изготовлен. Для России это ГОСТ 27477-87, но на рынке не только отечественная продукция.

Возвратный клапан для воды: маркировка по ГОСТу

Условный проход обозначается как ДУ или DN. При выборе этого параметра надо ориентироваться на другую арматуру или диаметр трубопровода. Они должны совпадать. Например, ставить будете обратный водяной клапан после погружного насоса, а к нему фильтр. Все три компоненты должны иметь одинаковый условный проход. Например, на всех должно быть написано ДУ 32 или DN 32.

Пару слов про условное давление. Это давление в системе, при котором запорная арматура сохраняет работоспособность. Брать ее надо точно не меньше вашего рабочего давления. В случае с квартирами — не менее проверочного. Оно по нормативу превышает рабочее на 50%, а в реальных условиях может быть и гораздо выше. Давление для вашего дома можно узнать в управляющей компании или у сантехников.

На что еще обратить внимание

С каждым изделием должен идти паспорт или описание. В нем указана температура рабочей среды. Не все клапаны могут работать с горячей водой или в системе отопления. Кроме того, указывается в каком положении они могут работать. Некоторые должны стоять только на горизонтали, другие только на вертикали. Есть и универсальные, например, дисковые. Поэтому они пользуются популярностью.

Давление открывания характеризует «чувствительность» арматуры. Для частных сетей редко имеет значение. Разве что на линиях подачи, близких к критической длине.

Еще обратите внимание на присоединительную резьбу — она может быть внутренней или наружной. Выбирайте, исходя из удобства установки. Не забывайте про стрелку, которая указывает направление движения воды.

Размеры обратных клапанов на воду

Размер обратного клапана на воду считается по условному проходу и выпускают их под все — даже самые маленькие или самые большие диаметры трубопроводов. Самый маленький ДУ 10 (10 мм условный проход), самый большой — ДУ 400. Есть они тех же размеров, что и вся другая запорная арматура: краны, вентили, сгоны и т. д. Еще к «размерам» можно отнести условное давление. Самое низкое — 0,25 МПа, самое высокое — 250 МПа.

Каждая фирма выпускает обратные клапаны для воды нескольких размеров

Это не значит, что любой из клапанов будет в любом варианте. Наиболее ходовые размеры — до DN 40. Дальше уже идут магистральные, а они приобретаются обычно предприятиями. В розничной сети вы их не найдете.

И еще, обратите внимание, что у разных фирм при одинаковом условном проходе, наружные габариты устройства могут отличаться. По длине — понятно. Тут камера, в которой находится запорная тарелка, может быть больше или меньше. Также отличаются и диаметры камер. А вот разница в районе присоединительной резьбы может быть только за счет толщины стенок. Для частных домов это не так и страшно. Тут максимальное рабочее давление 4-6 Атм. А для многоэтажек может быть критично.

Как проверить

Самый простой способ проверки обратного клапана — дунуть в него в направлении, которое его запирает. Воздух проходить не должен. Вообще. Никак. Еще попробуйте нажимать на тарелку. Шток должен ходить плавно. Без щелчков, трения, перекосов.

Как проверить обратный клапан: дунуть в него и проверить гладкость

Осмотрите также седло и диск. Особенно в месте где они прилегают друг к другу. Все должно быть ровно/гладко. От того насколько все точно пригнано, зависит герметичность этого типа арматуры. В моделях подороже на пластине установлено резиновое/полимерное/пластиковое уплотнительное кольцо. Стоит ли говорить, что оно должно лежать ровно, без волн, не должно быть царапин или заусенцев.

Есть два варианта установки обратного клапана на систему водоснабжения, если в ней задействована насосная станция:

• перед насосной станцией;
• сразу после храповика на трубе всасывающей.

Наиболее оптимальным считается второй вариант, потому что установка обратного клапана перед станцией может привести к ограничению объема воды, необходимого для сброса во всасывающую трубу и последующего захвата насосом в момент его включения.

В этом случае вместе с рабочей средой насос может захватить порцию воздуха. Это приводит к появлению шума в трубопроводе и выталкиванию воздушной пробки в момент открывания водоразборного крана.

Часто встречающиеся ошибки при обустройстве невозвратного клапана:

• не учитывается направление потока;
• соединения плохо загерметизированы, что может привести к протечкам при закрытом затворе;
• подобрано чересчур большое сечение устройства, поэтому оно стучит во время работы;
• клапан излишне близко размещен к насосу, что становится причиной дребезжания;
• использовано много сантехнического льна при обмотке резьбы – муфта может расколоться.

Иногда забывают убрать заглушку проходного отверстия либо фиксатор затвора.

  Несмотря на высокую надежность таких устройств они, как и любой технический элемент имеют особенности эксплуатации и также могут ломаться и выходить из строя.
  Чаще всего обратный клапан перестает работать:

• При попадании в корпус мусора и камней;
• При повреждении пружины;
• При снашивании поверхности резиновых или пластиковых уплотнителей;
• Постепенного старения и потери эластичности пластика и резины;
• Воздействия воды и растворенных в ней химических веществ.

Традиционно в случае неудовлетворительной работы клапана, его попросту меняют, поскольку замена отдельных деталей и узлов по стоимости намного превосходит цену нового. А вот продлить срок службы такого устройства, вполне возможно, для этого достаточно установить на входе обычный, самый простой сетчатый фильтр. Такого простого устройства вполне достаточно для того чтобы срок службы клапана был увеличен практически вдвое.


Определить место, где ставить обратный клапан – не главное, что нужно знать об этом элементе системы водоподачи.
