Где стоит предохранитель: где находится, почему перегорает и как заменить на Форд Фокус, Приора, ВАЗ 2114 и Калина » АвтоНоватор

Содержание

где находится, почему перегорает и как заменить на Форд Фокус, Приора, ВАЗ 2114 и Калина » АвтоНоватор

Прикуриватель автомобиля предназначен для обеспечения безопасности движения. Именно так принято трактовать возможность просто, не отвлекаясь от ситуации на дороге, поджечь сигарету, действуя одной рукой и не затрачивая большого количества времени. Устройство находится в основном поле зрения водителя и требует одного движения для запуска нагрева. Это позволяет исключить поиски зажигалки по карманам, отвлекающие водителя и создающие серьёзную опасность для участников дорожного движения.

Со временем гнездо прикуривателя стали использовать для подключения к бортовой сети приборов потребления. Различная нагрузка и длительность работы этих устройств нередко приводят к перегоранию предохранителя. Его замена не представляет никакой сложности, но надо знать точно — какой предохранитель отвечает за прикуриватель, и где он находится.

Какой предохранитель отвечает за прикуриватель

Автомобильный плавкий предохранитель (ПП) представляет собой деталь с двумя контактами, соединёнными проводом.

При увеличении силы тока свыше номинального значения он сильно нагревается и плавится, прекращая соединение потребителя с бортовой сетью. Принцип работы у всех ПП одинаков, несколько отличается лишь внешний вид. Большинство имеет ножевую конструкцию, как на картинке.

В электрической цепи предохранитель является наиболее уязвимым элементом, выходящим из строя при превышении определённой силы тока, разрывая цепь

Разница между ПП состоит в размерах и номинальной силе тока, которая может составлять от 1 до 100 А, но не по порядку. Для более уверенной ориентации и исключения ошибок принято отличать предохранители по цвету.

Таблица зависимости цвета предохранителя от номинала в Амперах

Это интересно! У некоторых производителей принята собственная схема цветовой дифференциации ПП, отличающаяся от общепринятой оттенком окраски, поэтому перед заменой или установкой необходимо уточнить это в руководстве пользователя.

Существуют разные типоразмеры ПП:

  • Mini
  • Medium
  • Maxi
  • JCase (картридж)
  • PAL (картридж)
  • ANL и т. д.

Это важно! Замена одного типа предохранителя на другой невозможна, так как форма гнезда этого не допустит.

Почему перегорает

Выход предохранителя из строя обусловлен единственной причиной — сила тока превысила расчётное значение, из-за чего плавкий элемент нагрелся слишком сильно и расплавился, размыкая тем самым электрическую цепь. На практике такая ситуация возникает из-за применения несоответствующих техническим параметрам бортовой сети или некачественных устройств, требующих высокого значения силы тока, превышающих номинал ПП. Имеет значение и время работы, так как рабочий цикл прикуривателя составляет около 10 секунд, а пользование тем же пылесосом может затянуться на час и более. Поэтому необходимо взять себе за правило: использование неизвестных или некачественных устройств, подключаемых к гнезду, несёт потенциальную угрозу для предохранителя.

Даже если технические характеристики прибора вполне подходят к параметрам бортовой сети, существует возможность перегрузки и выхода предохранителя из строя. Большинство проблем возникает из-за нагревательных устройств типа электрочайника или кружки-кипятильника, требующих большой мощности в течение довольно длительного времени. Также много нареканий у пользователей возникает к видеорегистраторам или приборам, изготовленным неизвестными (чаще всего, китайскими) производителями. Сила тока, потребляемого подобными приборами, превышает предел возможностей предохранителя, отчего он также перегорает.

Это важно! Нельзя пытаться установить предохранитель большего номинала, так как это может вызвать возгорание проводки и даже всего автомобиля. Кроме того, ни в коем случае не следует устанавливать «жучки», являющиеся одной из наиболее частых причин пожара в автомобилях.

Где находится предохранитель прикуривателя

ПП прикуривателя расположен в соответствующем блоке. С точки зрения конструкции, это узел, в котором собраны все ПП разных линий и систем автомобиля. Внешне блок представляет собой пластиковую коробку — отсек, расположенный в разных участках автомобиля:

  • В моторном отсеке (обычно, в глубине неподалёку от лобового стекла).
  • В салоне, под приборной панелью, за обшивкой.
  • Под вещевым ящиком (точнее, за ним).
  • В багажнике (на некоторых типах иномарок).

На старых отечественных авто имелась обычная продолговатая колодка, но современные модели, оснащённые множеством систем, бортовым компьютером, стеклоподъёмниками и прочими функциями, нуждаются в более вместительной ёмкости под ПП.

Как найти

Распознать предохранитель прикуривателя внешне невозможно, так как он не отличается от других. Как вариант, можно сразу отбросить все мало- или высокоамперные устройства, ПП от прикуривателя обычно устанавливается на 10 или 15 А (т.е. красный или синий). На крышке блока предохранителей некоторых марок автомобилей находится схема расположения ПП, на которой указана принадлежность к той или иной цепи. Интересующий нас элемент может быть обозначен как «SIG» или иным образом. Если на крышке ничего разобрать не удаётся (а это вполне вероятно), то единственный рабочий вариант — использование инструкции, в которой всё указано и расписано подробно.

Можно попытаться определить нужный ПП методом прозвона с помощью пробника или тестера, но этот способ слишком долгий и не дающий гарантию положительного результата.

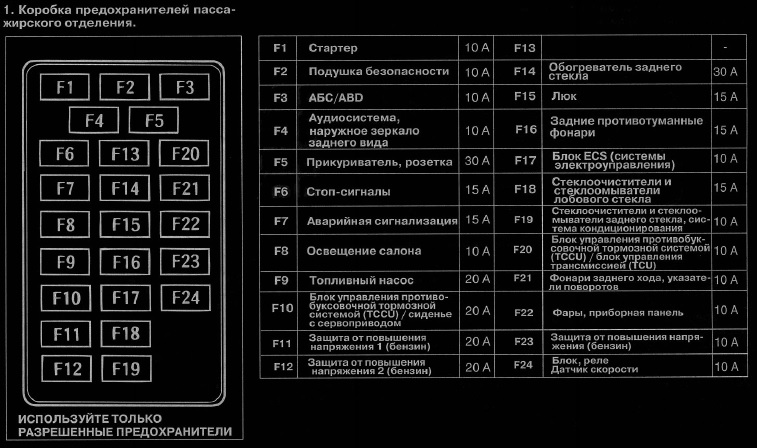

Где расположен у различных автомобилей

Наиболее точный ответ на этот вопрос можно получить только в инструкции к данному авто. Производители постоянно совершенствуют конструкцию, вносят изменения в порядок размещения элементов, руководствуясь собственными соображениями. Однако, принципиальных отличий от стандартных точек установки ПП не наблюдается, поэтому можно с достаточной долей уверенности утверждать, в каких местах они расположены. Рассмотрим, где находится предохранитель прикуривателя у различных марок и моделей автомобилей:

ВАЗ 2108 и 2109

На этих машинах блок предохранителей находится в моторном отсеке, с левой стороны (если находиться лицом к капоту), возле лобового стекла.

Существует два вида блоков: старого и нового образца. На старых ПП прикуривателя может быть установлен под номерами 7 или 12, на новых блоках он располагается на позициях F4 или, реже, F10.

На ВАЗ 2108 и 2109 предохранитель расположен на позиции F4

Разница в месте установки создаёт некоторое неудобство, так как приходится отыскивать нужный элемент методом эксперимента, но вариантов немного, поэтому длительных поисков производить не нужно.

ВАЗ 2110, 2111 и 2112

ПП прикуривателя в монтажном блоке этих моделей установлен на позиции F18.

Искомая позиция предохранителя прикуривателя на ВАЗ 2110 находится под номером F18

Номинал элемента составляет 25 А, что позволяет без опасения подключать довольно мощные приборы. Сам монтажный блок устанавливается слева от рулевой колонки, в нижней части приборной панели. На этих моделях авто имеется и дополнительный блок реле и предохранителей, размещённый справа под приборной панелью, но в данном случае лезть туда не нужно.

ВАЗ 2113, 2114 и 2115

Основные предохранители на этих автомобилях размещены в монтажном блоке, который устанавливается в моторном отсеке рядом с аккумулятором. Существует и другой вариант размещения блока, когда его устанавливают в салоне под приборным щитком, но такое расположение встречается редко. Практически все ПП имеют распространённый ножевой тип. Схема расположения предохранителей имеется на внутренней стороне крышки блока ПП, что значительно облегчает поиск нужного элемента. Обычно ПП прикуривателя устанавливается на позиции F7.

Лада Приора

Монтажный блок автомобиля Лада Приора находится в салоне, под приборной панелью с левой стороны. Он закрыт крышкой, сняв которую получаем доступ к ПП. Предохранитель прикуривателя у Приоры и Приоры 2 расположен под одной позицией — F13, что несколько упрощает поиск.

У Лады Приора предохранитель прикуривателя рассчитан на номинальный ток в 15 А

Номинал элемента невысок, всего 15 А, что отчасти объясняется адресным назначением элемента — ПП отвечает только за прикуриватель, никаких сопутствующих элементов, создающих дополнительную нагрузку, в его цепи не имеется.

Лада Калина

Монтажный блок реле и предохранителей Лады Калины установлен с левой стороны приборной панели, за панелью управления внешним освещением. Существует два варианта конструкции блока, рассчитанных на 26 или 31 предохранитель. Для обоих вариантов размещение ПП прикуривателя неизменно — он находится на позиции F20.

Лада Гранта

Монтажный блок ПП на Гранте находится внутри салона и установлен с левой стороны на панели приборов. На крышке блока с обратной стороны имеется схема, содержащая номера предохранителей. Это позволяет ускорить поиск и снизить вероятность ошибки. Предохранитель прикуривателя размещается под номером F20, так же, как и у Лады Калины. Номинал элемента — 15 А, что заставляет осторожнее пользоваться гнездом и стараться не присоединять мощные приборы. Это важно, так как ПП отвечает ещё и за звуковой сигнал, замок багажника и диагностический разъём, поэтому выход из строя автоматически прекратит функции указанных узлов.

Форд Фокус

Монтажные блоки автомобилей Ford Focus находятся в разных местах, в зависимости от модификации. Для Форд Фокус 1 точка установки блока ПП — в салоне, под рулевой колонкой слева. У второго и третьего поколения блок находится под капотом: если стоять лицом к переду машины, он справа с краю, ближе к лобовому стеклу. Схема размещения предохранителя нанесена на обратную сторону крышки блока. ПП прикуривателя имеет номер 109, его номинал составляет 20 А.

Общий вид внутреннего блока плавких предохранителей автомобиля Ford Focus

Рено Логан

Монтажный блок предохранителей Renault Logan располагается внутри салона, с боковой (торцевой) стороны панели приборов у места водителя. На Рено Логан 2 расположение блока изменено: он установлен в моторном отсеке рядом с аккумулятором. Отличаются и позиции установки предохранителей прикуривателя — на Renault Logan это F38, а на Renault Logan 2 — F33. Номинал элемента относительно низок — всего 10 А на первом поколении и 15 на рестайлинге, что заставляет быть осторожнее с присоединяемыми приборами.

У Renault Logan I предохранитель прикуривателя расположен на позиции F38

Фольксваген Поло

Автомобили Volkswagen Polo имеют несколько вариантов размещения монтажного блока предохранителей. В зависимости от модели он может находиться:

  • Под капотом (2 блока А и С).
  • В салоне под рулевой колонкой, встроенный в панель приборов (блок В).

Различаются и позиции, под которыми располагается ПП прикуривателя:

  • VW Polo — BS42 (15 А)
  • VW Polo 3 — F22.
  • VW Polo 4 — F49.
  • VW Polo 5 — F42.

Такие различия обусловлены гибкой системой производства в Германии, позволяющей оперативно изменять конструкцию, улучшать определённые параметры и характеристики автомобилей. Номинал предохранителей у всех моделей 15 А, кроме Фольксваген Поло 3 — 10 А.

Шевроле Круз

Монтажный блок Chevrolet Cruze размещён под капотом, с правой стороны у самого края ниши (если стоять лицом к лобовому стеклу автомобиля).

Жёлтый предохранитель №6, рассчитанный на ток в 20 А, отвечает за прикуриватель в Шевроле Круз

Схема расположения предохранителей находится на внутренней стороне крышки, поэтому отыскать нужный элемент не составляет особого труда. ПП прикуривателя находится под № 6, а его номинал составляет 20 А.

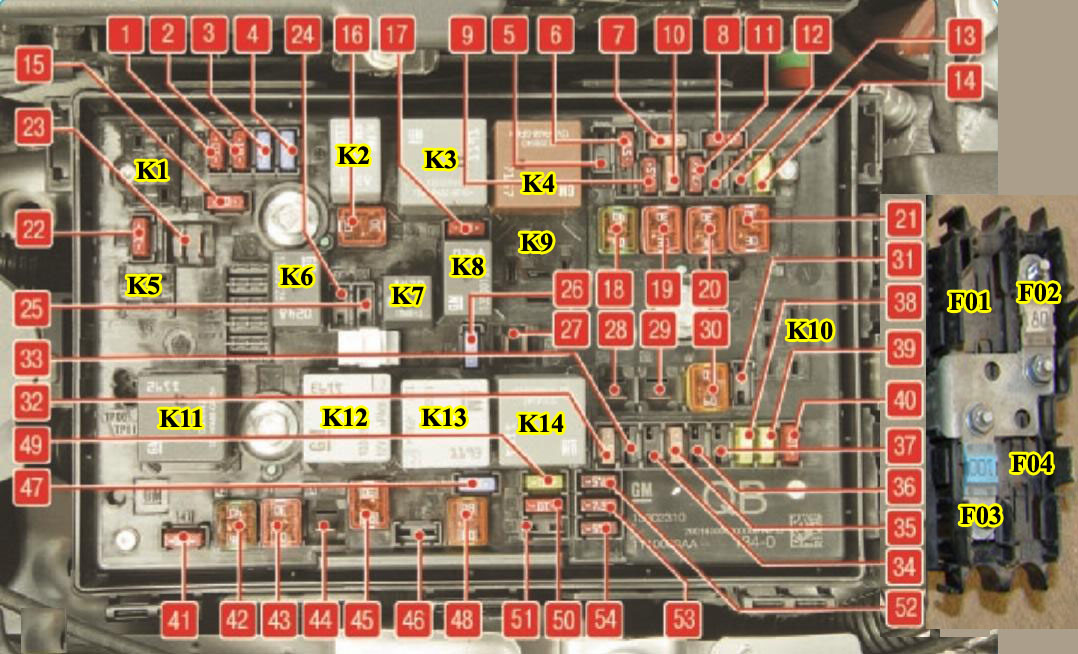

Опель Астра

Монтажный блок автомобиля находится под капотом справа, в салоне или багажнике. На Opel Astra имеется три блока, но интересующий нас расположен в салоне (модели F или J) или в багажнике (модель H). Предохранители располагаются на позициях F20 (F), №6 (J) или №29 на модели H. Номинал составляет 15 или 20 А, в зависимости от модели автомобиля.

Субару Форестер

Монтажный блок расположен в моторном отсеке справа (или слева по ходу автомобиля). Это голубая пластиковая коробка. Предохранитель прикуривателя находится на позиции F4, номинал его составляет 15 А.

У Subaru Forester предохранитель прикуривателя находится под номером 4

Как заменить своими руками

Запасные предохранители надо обязательно иметь с собой. Это расходники, которые могут выйти из строя в любой момент, и к этому надо быть готовым. Замену предохранителя необходимо производить при выключенном зажигании, а с аккумулятора надо отсоединить клемму «минус». Отрывается монтажный блок, перегоревший предохранитель извлекается с помощью специального пинцета.

Для замены предохранителей рекомендуется использовать заводской пинцет, расположенный на крышке монтажного блока

Если его под рукой не оказалось (хотя по умолчанию такой пинцет закреплён на крышке монтажного блока с внутренней стороны), можно обойтись пассатижами. Вышедший из строя элемент можно менять только на аналогичный. Никаких скрепок, проволочек («жучков») и монеток допускать нельзя, так как это может вызвать пожар и потерю автомобиля. Если ПП расплавился и не извлекается, его нельзя дёргать. Аккуратно раскачивая, элемент понемногу извлекается из гнезда. При необходимости можно поддеть его тонкой отвёрткой или кончиком ножа. Выламывать пассатижами не рекомендуется, поскольку можно испортить гнездо, что в полевых условиях создаст большие проблемы.

Подобные «жучки» могут привести к самым ужасающим последствиям как для транспортного средства, так и для участников дорожного движения

Определить местонахождение и заменить предохранитель прикуривателя не является существенной проблемой. Необходимо соблюдать некоторые правила и порядок действий, но, в целом, вопрос не составляет принципиальной сложности. Намного важнее выяснить причину выхода ПП из строя, определить прибор, создавший чрезмерную нагрузку на бортовую сеть. От использования такого оборудования следует отказаться, поскольку однажды из-за него можно оказаться в сложной ситуации. Следствием использования неподходящих приборов может стать возгорание машины, когда за несколько минут она превращается в кучу обожжённого металла. Исключить эти случаи можно только заранее, внимательно относясь к режиму функционирования дополнительных элементов.

Оцените статью: Поделитесь с друзьями!

Обсуждения закрыты для данной страницы

Схема реле и предохранителей Лада Приора » Лада.

Онлайн
№ предохранителя Сила тока, А «Стандарт» и «Норма» «Норма» с кондиционером и «люкс»
F1 25 Вентилятор радиатора системы охлаждения двигателя Резерв
F2  25  Обогрев заднего стекла Монтажный блок, реле включения обогрева заднего стекла(контакты). Контроллер электропакета, контакт «10» колодки ХР2. Элемент обогрева заднего стекла.
F3  10  Правая фара, дальний свет Правая фара, лампа дальнего света. Комбинация приборов, сигнализатор включения дальнего света фар.
F4  10  Левая фара, дальний свет
F5  10  Звуковой сигнал Монтажный блок, реле включения звукового сигнала. Звуковой сигнал.
F6  7.5  Левая фара, ближний свет
F7  7.5  Правая фара, ближний свет
F8  10  Тревожный сигнал Монтажный блок, реле включения тревожного звукового сигнала. Звуковой сигнал тревожной сигнализации.
F9  25  Предохранитель печки Приоры Резерв
F10  7.5/10* Освещение салона, панели приборов, стоп-сигнал Комбинация приборов, контакт «20». Выключатель стоп-сигналов. Лампы стоп-сигналов. Блок освещения салона. Плафон освещения салона. Плафон освещения порога правой передней двери. Дополнительный сигнал торможения.
F11  10/20* Стеклоочиститель Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла(обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла(2171,2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла(2171,2172). Блок управления надувных подушек безопасности, контакт «25».
F12  20/10*  Клемма 15 приборов Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления электромеханическим усилителем рулевого управления, контакт «1» колодки Х2. Выключатель лампы света заднего хода. Лампы света заднего хода. Блок управления системы парковки, контакт «11» и «14».
F13  15  Предохранитель прикуривателя Приоры
F14  Левая фара, габаритный огонь, освещение номерного знака, освещение багажника Лампы габаритного света(левый борт) Комбинация приборов, сигнализатор главного света Фонари освещения номерного знака Фонарь освещения багажника Контроллер электропакета, контакт «12» колодки Х2
F15  Правая фара, габаритный огонь Лампы габаритного света(правый борт) Плафон освещения вещевого ящика
F16  10  Клемма 15 АБС Гидроагрегат, контакт «18»
F17  10  Левая противотуманная фара
F18  10  Правая противотуманная фара
F19  15  Обогрев сидений Выключатель обогрева сидений, контакт «1» Обогреватели передних сидений
F20  5/10* Блок управления иммобилизатором Выключатель рециркуляции(сигнализатор включения) Монтажный блок, реле включения ближнего света фар и габаритных огней( система автоматического управления освещением) Реле электровентилятора отопителя Выключатель автоматического управления освещением Блок управления стеклоочистителем и внешним освещением, контакты «3», «11» Контроллер системы автоматического управления климатической установкой, контакт «1» Датчик системы автоматической очистки стекол(датчик дождя), контакт «1»
F21  7. 5/5* Задние противотуманные фонари Переключатель световой сигнализации, контакт «30» Колодка диагностики, контакт «16» Часы Контроллер системы автоматического управления климатической установкой, контакт «14»
F22 -/20* Резерв Электродвигатель очистителя ветрового стекла(автоматический режим) Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла, (контакты)
F23 -/7.5* Резерв Блок управления стеклоочистителями и внешним освещением, контакт «20»
F24-F30    Резерв
F31 30  Блок управления электропакетом Контроллер электропакета, клемма «2» колодки Х1 Контроллер электропакета, клемма «3» колодки Х1 Модуль двери водителя, контакт «6» Плафон освещения порога левой передней двери
F32   Резерв

Блок предохранителей и реле ВАЗ 2113 2114 2115

Ко­лодка

№ ште­кера

Цвет

Электрические цепи

Ш1

1

БГ

кнопки управления стеклоподъемников

2

Г

выключатель зажигания (кл. 15/2)

3

ГЧ

реле зажигания

4

ЖГ

переключатель двигателя отопителя

5

Р

выключатель зажигания (кл. 30)

6

КР

выключатель зажигания (кл. 30/1), реле зажигания

7

Р

блок управления блокировкой дверей

8

П

выключатель зажигания (кл. 50)

Ш2

1

БГ

переключатель очистителя заднего стекла

2

Г

переключатель указателей поворотов (правый)

3

П

включатель стоп-сигналов

4

БК

контрольная лампа целостности ламп

5

ПЧ

включатель аварийной сигнализации

6

ГБ

дверь левая передняя

7

резерв

8

ЗЧ

контрольная лампа дальнего света

9

резерв

10

ОЧ

включатель задних противотуманных огней

11

ГП

контрольная лампа резерва топлива

12

ПЧ

контрольная лампа уровня топлива

13

БЧ

плафон освещения салона

14

КГ

контрольная лампа ручного тормоза

15

ГЧ

переключатель указателей поворотов (левый)

16

резерв

17

Ч

масса » — «

Ш3

1

Ж

датчик скорости

2

ЧП

включатель аварийной сигнализации

3

ГК

переключатель указателей поворотов

4

СБ

контрольная лампа уровня масла

5

Ч

масса

6

РБ

контрольная лампа уровня омывающей жидкости

7

РЧ

контрольная лампа износа тормозных накладок

8

З

выключатель наружного освещения

9

ЖЗ

переключатель стеклоочистителя и омывателя стекла

10

ПГ

патрон подключения переносной лампы

11

ЖБ

переключатель стеклоочистителя и омывателя стекла



12

РК

переключатель стеклоочистителя и омывателя стекла



13

ЖП

переключатель наружного освещения



14

Ж

контрольная лампа противотуманных фар



15

резерв



16

СГ

указатель давления масла



17

резерв



18

Р

переключатель стеклоочистителя и омывателя стекла



19

СО

переключатель стеклоочистителя и омывателя стекла



20

С

переключатель стеклоочистителя и омывателя стекла



21

резерв

Ш4

1

ЗП

вкл. и контрольная лампа обогрева заднего стекла



2

ГБ

переключатель света фар (дальний свет)



3

ОГ

стеклоочиститель, комбинация приборов



4

ЖП

включатель наружного освещения, переключатель стояночного света



5

К

реостат освещения приборов



6

резерв



7

ЧБ

переключатель очистителя и омывателя ветрового стекла



8

О

клемма Ш4 — 3



9

СЧ

включатель звуковых сигналов



10

Б

включатель стоп-сигналов



11

резерв



12

СП

переключатель света фар (ближний свет)



13

ЖП

подрулевой переключатель света



14

резерв



15

Б

выкл. очистителя фар



16

РГ

контрольная лампа уровня тормозной жидкости



17

ЗБ

указатель температуры охлаждающей жидкости



18

КБ

контрольная лампа заряда аккумуляторной батареи



19

С

включатель противотуманных фар



20

ГО

контрольная лампа уровня охлаждающей жидкости



21

КП

тахометр

Ш5

1

З

дальний свет (правый)



2

ЗЧ

дальний свет (левый)



3

СЧ

ближний свет (левый)



4

ГП

стартер (кл. 50)



5

Г

электровентилятор охлаждения радиатора



6

С

ближний свет (правый)

Ш6

1

резерв

2

З

включатель света заднего хода

3

ГЧ

указатель поворота (левый передний)

4

резерв

5

резерв

6

резерв

7

З

реле очистителя фар, реле эл. двигателя омывателя фар

8

Ж

габаритный огонь (правый передний)

9

БЧ

выкл. подкапотной лампы

10

ЖЧ

габаритный огонь (левый передний)

11

Г

указатель поворота (правый передний)

12

О

включатель света заднего хода

13

РГ

датчик уровня тормозной жидкости

Ш7

1

резерв

2

ЖГ

эл. двигатель ф р очистителя

3

Б

эл. двигатель фар очистителя

4

резерв

5

СБ

датчик уровня масла

6

СЧ

звуковые сигналы

7

С

датчик скор ости

8

ЗБ

датчик температуры охлаждающей жидкости

9

Ф

генератор (кл. 61)

10

З

БУЭМ (кл.5)

11

БЧ

включатель подкапотной лампы

12

РБ

датчик уровня омывающей жидкости

13

РЧ

датчик износа тормозных накладок

14

СП

БУЭМ (кл.6)

15

КП

катушка зажигания

16

РЗ

датчик уровня охлаждающей жидкости

17

СЧ

реле противотуманных фар

Ш8

1

ЖП

реле противотуманных фар

2

ЖЧ

противотуманная фара (левая)

3

Ж

противотуманная фара (правая)

4

ГП

катушка зажигания, БУЭМ (кл. 4)

5

Р

генератор (кл. 30)

6

Р

генератор (кл. 30)

7

Р

реле стартера

8

РЧ

реле противотуманных фар

Ш9

1

резерв



2

Г

указатель поворота (правый задний и боковой)



3

БГ

эл. двигатель очистителя заднего стекла



4

ОЧ

задние противотуманные фонари



5

СЧ

концевой выключатель задней двери



6

ПЧ

концевой выключатель передней правой двери



7

БЧ

плафон освещения салона



8

КГ

выключатель контрольной лампы стояночного тормоза



9

ГЧ

указатель поворота (левый задний и боковой)



10

С

элементы обогрева заднего стекла



11

С

фонарь освещения номерного знака



12

ГБ

дверь передняя левая



13

Б

плафон освещения салона



14

П

стоп-сигналы



15

Ж

габаритный огонь (правый задний)



16

З

фонарь заднего хода



17

ЖЧ

габаритный огонь (левый задний)



18

ЖГ

очиститель заднего стекла



19

С

элемент обогрева заднего стекла

Ш11

1

РБ

насос омывателя



2

РЧ

клапан омыватель заднего стекла



3

резерв



4

З

концевой выключатель карбюратора



5

БЧ

подкапотная лампа



6

СП

электро клапан карбюратора



7

резерв



8

К

подкапотная лампа



9

Б

двигатель стеклоочистителя ветрового окна



10

О

двигатель стеклоочистителя ветрового окна



11

резерв



12

СГ

датчик аварийного давления масла



13

резерв



14

Р

клапан омыватель ветрового стекла



15

СО

двигатель стеклоочистителя



16

С

двигатель стеклоочистителя



17

резерв



18

ЖБ

двигатель стеклоочистителя



19

резерв

описание и видео, где расположен, как найти и поменять своими руками

Автомобильный прикуриватель — дополнительное оборудование для подключения электроприборов. Для защиты подключенных устройств от перепада напряжения и большой нагрузки необходим предохранитель прикуривателя.

Содержание

Открытьполное содержание

[ Скрыть]

Какой предохранитель отвечает за прикуриватель

Прикуриватель в автомобиле несет на себе не только изначальную функцию — нагрев спирали, он обеспечивает питанием различные электронные устройства и гаджеты в дороге. Иногда автомобильный предохранитель, отвечающий за прикуриватель, выходит из строя, поскольку на него идет большая нагрузка из-за количества подключенного оборудования:

  • зарядного устройства;
  • GPS навигатора;
  • FM модулятора и прочего.

Чаще всего причиной поломки является некорректно работающий регистратор или устройства с преобразователем напряжения, вследствие перегрузки электрической цепи предохранитель прикуривателя сгорает. В некоторых моделях автомобиля самостоятельный ПП отсутствует, и прикуриватель работает от одной электрической цепи с магнитолой, предохранитель у них общий.

За прикуриватель отвечает предохранитель SIG&RADIO, найти который можно на панели с предохранителями, а значение указано на крышке панели.

Где находится предохранитель прикуривателя и как его найти

Во многих марках автомобилей ПП (предохранитель прикуривателя) расположен на панели блока, где находятся все плавкие элементы, защищающие электрику. Блок, в зависимости от модели машины, находится: под приборной панелью автомобиля, под капотом, под рулевой колонкой. В некоторых авто блок расположен рядом с бардачком под торпедой.

Искать, где находится этот защитный элемент, недолго, но для более быстрой ориентации удобно будет воспользоваться руководством по эксплуатации автомобиля с изображением соответствующей схемы.

Как только блок с предохранителями найден, нужно на нем найти расположение ПП. На 95% автомобилей предохранитель прикуриваиеля имеет значок с номиналом 20 А (означает 20 ампер), это фьюз ярко-желтого цвета. Когда разъем прикуривателя в автомобиле не один, то на каждую отдельную цепь ставится свой фьюз.

Для поиска переднего прикуривателя нужно найти элемент, который имеет символ CIG, на задний – PWR OUTLET. После того как гнездо найдено, поврежденный предохранитель необходимо извлечь щипцами и заменить на новый.

Vladimir Avtomatika, автор отснятого ниже видео, покажет, где стоит предохранитель прикуривателя на Рено и многих других моделях авто.

Что делать если прикуриватель перестал работать

Сразу проверяем предохранитель, в большинстве случаев именно он является причиной неисправности. Если визуально видно, что предохранитель сгорел, его следует заменить. Если предохранитель прикуривателя исправен, обращаем внимание на аналогичные элементы, расположенные рядом с «розеткой». Если неисправностей и тут не выявлено, значит, суть поломки в самом прикуривателе или в проводке.

Категорически не советуется менять предохранители на другие номиналы, это приводит к возгоранию автомобиля, для замены ищем идентичный предохранитель.

Замена предохранителя своими руками

В автомобиле всегда должен быть запасной предохранитель прикуривателя. Этот элемент в любой момент может выйти из строя. Ничего сложного и трудоемкого для любого автомобилиста в замене ПП нет.

На некоторых современных машинах Premium класса стоят самовосстанавливающиеся ПП.

Пошаговая инструкция как поменять предохранитель прикуривателя своими руками:

  1. Выключаем зажигание, после отключения зажигания открываем капот и снимаем клемму минус с аккумулятора.
  2. Получаем доступ к блоку. Снимаем или откручиваем крышку устройства, чтобы хорошо видеть элементы, которые отвечают за работу электрических цепей.
  3. Для замены ПП внимательно изучаем схему, где указано, за что отвечает отдельный элемент.
  4. Замена ПП — процесс тонкий, и руками сделать аккуратно не получится, нужны специальные щипцы, находящиеся в корпусе блока. Если таких щипчиков нет, пробуем заменить их обычными пассатижами, снимаем предохранитель.
  5. Неработающий ПП заменяем только компонентом той же мощности, т. е. если указано 20 ампер, такой и ставим.
  6. Устанавливаем новый ПП в гнездо.
  7. Закрываем крышку блока и подключаем к аккумулятору.

Если все сделано правильно, прикуриватель заработает в прежнем режиме.

 Загрузка …

Видео «Как заменить ПП»

Подробная инструкция, как заменить предохранитель прикуривателя на примере Chevrolet. Видео отснято каналом Avto-Blogger.

Предохранители и реле пежо 206 с описанием мест нахождения блоков и схемами

Peugeot 206 производился в 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011 годах с различными модификациями кузова: седан, хетчбек, универсал SW, купе CC. Автомобиль оснащался бензиновыми и дизельными двигателями, но в Россию официально поставлялись только бензиновые версии. Мы предлагаем к ознакомлению описание блоков предохранителей и реле пежо 206 со схемами и местами где они находятся.

В зависимости от комплектации и года выпуска возможно несколько вариантов исполнения блоков и размещения реле.

Предохранители и реле под капотом

Основной блок находится в моторном отсеке с левой стороны.

Вариант 1 (до 2002 г.в.)

Фото-схема

Описание

R1Реле противотуманных фар
R2Реле насоса воздуха (AIR)
R3Реле управления двигателем
R4Реле звукового сигнала
F1(70A) Многофункциональный модуль управления
F2(40A) Реле 1 вентилятора двигателя охлаждающей жидкости двигателя
F3(70A) Подогреватель охлаждающей жидкости двигателя-HDi
F4
F5(20A / 30A) Передние противотуманные фары, сигнал, боковые / задние фонари
F6(5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений
F7(5A / 20A) Двигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора — некоторые модели (с переменным током)
F8(70A) Блок предохранителей
F9(50A) Многофункциональный модуль управления
F10(40A) Переключатель света
F11(60A) Блок предохранителей
F12(50A) переключатель зажигания
F13(40A) переключатель зажигания
F14(5A / 30A) Сигнализация, соединитель линии передачи данных (DLC), дневные ходовые огни, омыватели фар
F15
F16(30A) Антиблокировочная система (ABS)
F17(30A) Антиблокировочная система (ABS)
F18(20A) Омыватели фар — некоторые модели
F19
F20(15A) Топливный подогреватель-HDi некоторые модели
F21(5A) Блок управления AC, панель управления функциями AC / нагреватель, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ
F22(10A / 30A) Управление двигателем-LPG, задние электрические стеклоподъемники-некоторые модели
F23(5A) Антиблокировочная система (ABS)
F24(5A) Управление двигателем, реле таймера свечи накаливания
F25(10A) Топливный насос, переключатель инерционного отключения топлива (IFS)
F26(10A / 30A) Управление двигателем, топливный насос
F27(5A / 10A / 20A) Управление двигателем-HDi, автоматическая коробка передач (AT)
F28(5A) Нагреватель корпуса дроссельной заслонки
F29(20A / 30A) Двигатель вентилятора охлаждающей жидкости двигателя — некоторые модели, реле для впрыска вторичного воздуха (AIR)
F30(10A) Передняя противотуманная фара, правая, передние противотуманные фары с включенной контрольной лампой
F31(10A) Передняя противотуманная фара слева
F32(10A) автоматическая коробка передач (AT), разъем для передачи данных (DLC), нагреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, узел впрыска, реверсивная лампа / с, датчик скорости автомобиля (VSS)
F33(10A) Автоматическая коробка передач (AT)
F34(5A / 15A) Управление двигателем

Вариант 2 (с 2002 г.

в.)

В данном блоке также возможно 2 варианта. Хотя схема может выглядеть по разному, расшифровка одна.

Таблица с обозначением

110А Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя
215А Электромагнитный клапан абсорбера, топливный насос
310А Компьютер АБС
410А Компьютер автоматической коробки передач, компьютер двигателя
5Не используется
720А Насос омывателя фар
820А Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя
915АЛевая фара ближнего света
1015А Правая фара ближнего света
1110А Левая фара дальнего света
1215А Правая фара дальнего света
1315А Звуковые сигналы
1410А Насосы омывателей ветрового и заднего стекол
1530А Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки
1630А Реле компрессора
1730А Максимальная и малая скорости работы стеклоочистителя
1840А Электровентилятор системы отопления и вентиляции

Некоторые реле находятся внутри блока.

Реле бензонасоса

Отдельные реле находятся рядом с устройством их обслуживающих. Например, реле на вентилятор охлаждения двигателя.

Макси предохранители

Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.

Описание

  • (20A) Реле вентилятора системы охлаждения
  • (70A) Модуль управления ABS
  • (30A) Модуль управления ABS
  • (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
  • (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
  • (30A) Насос гидроусилителя рулевого управления
  • (30A) Включатель зажигания
  • (30A) Выходной усилитель аудиоустройства

Блок с предохранителями в салоне пежо 206

Он находится под рулевой рейкой. Пример доступа можете посмотреть в видео.

Вариант 1 (до 2002 г.в.)

Схема

Нумерация идет с права налево с верху вниз. Так же номер указан на метке крепления предохранителя.

Расшифровка

F1(50A) Антиблокировочная система (ABS)
F2(5A) Панель приборов
F3
F4(5A) Многофункциональный модуль управления
F5
F6(5A) Управление двигателем, иммобилайзер
F7(15А) Кабриолет (складная крыша)
F8(10A) Светодиод охранной сигнализации, цифровой многофункциональный дисплей, аварийные сигнальные лампы, приборная панель, внутренние лампы
F9(5A) Многофункциональный модуль управления
F10
F11(10A) LH стоп-сигнал, центральный светильник
F12(10A) Стопорная лампа RH
F13
F14(30A) Задние электрические стеклоподъемники
F15(20A) Габаритные огни, гнездо для прицепа
F16
F17
F18(10A) Лампа подсветки аудиоустройства, лампа прикуривателя, часы, подсветка прибора, цифровой многофункциональный дисплей, лампочки номерного знака, подсветка переключателя, переключатели переключения передач, лампа
F19(5A) Задние противотуманные фары
F20
F21
F22(10A) Контрольная лампа генератора переменного тока, часы, цифровой многофункциональный дисплей, лампа для перчаточного ящика, приборная панель, внутренние лампы, система навигации, датчик дождя, электрические стеклоподъемники
F23(20A) Прикуриватель
F24(15A / 20A) Аудиосистема
F25(20A) Система мойки / очистки заднего стекла, система промывки / очистки лобового стекла
F26
F27(5A) Многофункциональный модуль управления
F28
F29(10A) LH фара дальнего света
F30(10A) RH фара дальнего света, сигнальная лампа дальнего света фар
F31(10A) LH фара ближнего света
F32(10A) RH фара — ближний свет, фара ближнего света «на» контрольная лампа
F33(5A) Омыватели фар
F34(10A) Боковая лампа LH, задняя фара LH
F35(10A) Боковая лампа RH, задняя фара RH
F36
F37(5A) Модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ / WJZ
F38(5A) Переключатель тройного давления хладагента переменного тока, реле вентилятора двигателя 2
F39
F40(20A) Обогреватель / кондиционер (AC)
F41(5А) Запасной
F42(10A) Запасной
F43(30A) Запасной
F44(20А) Запасной
F45(15A) Запасной

За прикуриватель отвечает предохранитель номер 23 на 20А.

Вариант 2 (с 2002 г.в.)

Схема

Описание

115А Электроподогрев сиденья, сирена охранной сигнализации
420А Многофункциональный дисплей, компьютер бортовой системы навигации, освещение багажника, автомагнитола
515А Блок диагностики автоматической коробки передач
610А Датчик уровня охлаждающей жидкости, блок АКП, автомагнитола
715А Дополнительные приборы и оборудование учебного автомобиля, блок охранной сигнализации
930А Стеклоподъемники задних дверей
1040А Электрообогреватели заднего стекла и наружных зеркал
1115 Стеклоочиститель заднего стекла
1230А Передние стеклоподъемники, вентиляционный люк
1410А Электронный блок управления двигателя, подушки безопасности, подрулевые переключатели, датчик дождя
1515А Панель приборов, многофункциональный дисплей, компьютер бортовой системы навигации, блок управления климатической установкой, автомагнитола
1630 Блок управления запиранием/отпиранием дверей
2010А Правый стоп-сигнал
2115А Левый стоп-сигнал, третий стоп-сигнал
2230А Передний плафон общего освещения и задний плафон (206 SW), плафон местного освещения, подсветка перчаточного ящика, прикуриватель, задняя розетка 12 V (206 SW)
S1Шунт «PARC»

За прикуриватель отвечает предохранитель номер 22 на 30А.

Предохранитель бензонасоса: неисправности и место расположения

Частой поломкой, которая связана с топливной системой, является то, что перегорает предохранитель бензонасоса. В этом случае питание на насос не подается, сам топливный насос перестает качать бензин в магистраль. В результате автомобиль глохнет, насос не жужжит в бензобаке после поворота ключа зажигания, двигатель не заводится.

Содержание статьи

Почему горят предохранители бензонасоса

Предохранитель является небольшим элементом, задачей которого в устройстве электрических цепей становится оплавление в случае возникновения перегрузок. Устройство плавится и происходит размыкание токопроводящей цепи.

На примере решения от популярной модели ВАЗ Приора можно поверхностно рассмотреть устройство и принцип работы предохранителя. Устройство маленькое, внешняя часть-корпус изготовлена из оргстекла.

Внутри находится токопроводящий элемент. Такой элемент имеет в основе несколько пластин, которые выполнены из разного материала.  Между указанных пластин находится специальный легкоплавкий материал. По указанному материалу проходит электричество, что позволяет предохранителю быть составной частью электроцепи питания бензонасоса.

Предохранители имеют специальную маркировку в виде литеры F. Данное обозначение говорит о том, что предохранительный элемент относится к цепи, мощность которой не большая. Чтобы подсчитать, на какой ток рассчитаны те или иные устройства, необходимо мощность поделить на 220. Результатом станет показатель в амперах.

Если предохранитель сгорел, тогда подобная неисправность зачастую вызвана следующими причинами:

  • замыкание в электроцепи;
  • выход из строя реле бензонасоса;
  • низкое качество самого предохранителя;

Другими словами, чаще сгорает предохранитель бензонасоса по причине неисправностей в электроцепях или в результате выхода из строя составных элементов цепи питания насоса. Отметим, что также возникают ситуации, когда горит предохранитель бензонасоса сам по себе, но такое явление с качественными элементами происходит намного реже.

Расположение предохранителя бензонасоса

В процессе поиска неисправного элемента автолюбители часто интересуются, где находится предохранитель бензонасоса на ваз 2110 или Приоре, а также на различных моделях автомобилей иностранного производства.

Начнем с того, что практически в любом современном авто имеется несколько специальных блоков предохранителей. Такое решение обусловлено тем, что несколько устройств в цепи заметно снижают риск возгорания. Также данные решения условно локализуют возможные участки замыкания, разделяя цепь на отрезки от блока до блока.

По этой причине блоки предохранителей зачастую устанавливаются как в подкапотном пространстве, так и в салоне автомобиля. Например, предохранитель бензонасоса на Лада Приора может располагаться в разном месте, что зависит от типа установленной приборной панели на конкретной машине.

При так называемых «высоких» панелях предохранитель на бензонасос находится слева в области ног переднего пассажира. Что касается панели «европейки» на ВАЗ, в этом варианте данный элемент в цепи топливного насоса располагается под регуляторами управления внутрисалонного  отопителя (печки).

Проверка предохранителя топливного насоса

Перед началом проверки желательно изучить расположение предохранителей в блоках различных авто. Сделать это можно при помощи инструкции по эксплуатации конкретного ТС, на профильных автофорумах и т.д. Определившись с тем, какой предохранитель отвечает за бензонасос и где находится указанный элемент, можно начинать искать проблему.

  1. Чтобы самому проверить и заменить предохранитель бензонасоса потребуется наличие специального зажима или пинцета. Сначала нужно снять крышку с блока предохранителей, которая обычно крепится на защелках. Далее находим сам элемент, отвечающий за работу бензонасоса. Например, в Приоре решение обозначено F13 и пропускает ток в 15А.
  2. Теперь извлекаем элемент при помощи зажима, щипцов или пинцета. Если предохранитель сгорел, тогда следует произвести углубленную диагностику состояния проводки и проверить контакты на самом бензонасосе, после чего неисправный элемент в цепи насоса меняется на новый.

Обратите внимание, что менять сгоревшие предохранители на автомобиле нужно только после того, как будет решена основная проблема. Простая замена предохранителя приведет к тому, что новый элемент быстро выйдет из строя повторно.

Если же предохранитель топливного насоса целый, тогда проверяется реле насоса и сам бензонасос. Клеммы имеют свойство со временем окисляться, реле насоса залипает, могут происходить обрывы электроцепи и т.д.

Рекомендуем также прочитать статью о том, как самому проверить давление бензонасоса. Из этой статьи вы узнаете о том, как измеряется давление топлива в топливной рампе и определяется производительность топливного насоса.

Отметим, что на ВАЗ 2110 и Приора предохранитель насоса находится рядом с реле. По самому реле бывает достаточно слегка постучать, что нередко позволяет восстановить его работоспособность.

Советы и рекомендации

Во время проверки и/или замены предохранителей и реле важно не перепутать места установки при обратной сборке.  Если неправильно установить элементы в блоке предохранителей, тогда различное электрооборудование может оказаться неработоспособным.

Благодаря невысокой стоимости реле и предохранителя бензонасоса (около 1-2 у.е. за каждый элемент) рекомендуется полностью воздерживаться от установки различных перемычек и других решений без крайней необходимости. Такие способы позволяют подать питание на насос в обход, при этом существенно повышается риск возгорания или выхода из строя электрооборудования.

Напоследок добавим, что покупка качественных оригинальных деталей является гарантией их долговечности. Возможность того, что в цепи насоса что-то сгорит само по себе без причин, сводится к минимуму. Данная рекомендация в полной мере относится и к реле бензонасоса.

Читайте также

Где стоит предохранитель? — Samsung BFN1351B [Ответы 1]

Макгруп

McGrp.Ru

  • Контакты
  • Форум
  • Разделы
    • Новости
    • Статьи
    • Истории брендов
    • Вопросы и ответы
    • Опросы
    • Реклама на сайте
    • Система рейтингов
    • Рейтинг пользователей
    • Стать экспертом
    • Сотрудничество
    • Заказать мануал
    • Добавить инструкцию
    • Поиск
  • Вход
    • С помощью логина и пароля
    • Или войдите через соцсети

  • Регистрация
  1. Главная
  2. Samsung
  3. Независимый Электрический Духовой Шкаф
  4. BFN1351B
  5. 206426

Типы, размеры, перегоревшие предохранители и их замена

Электрическая система в каждом доме имеет некоторую форму защиты цепей для отключения цепей в случае перегрузки, короткого замыкания или замыкания на землю. В домах, построенных примерно после 1965 года, или в старых домах, в которых была обновлена ​​электрическая сеть, эта защита обычно обеспечивается серией автоматических выключателей на главной панели обслуживания. Автоматические выключатели — это механические устройства, которые определяют величину протекающего тока и «отключаются», когда протекающий ток превышает безопасную пропускную способность проводов цепи.Однако, если у вас есть дом, построенный до 1960 года, и электрическое обслуживание не обновлялось, есть большая вероятность, что у вас есть другая защита цепи — ввинчиваемые предохранители, находящиеся внутри главной панели предохранителей.

Как работают предохранители

Предохранители — относительно простые устройства. Предохранители, которые защищают отдельные цепи на 120 В, обычно представляют собой керамические резьбовые заглушки, которые вставляются в резьбовые гнезда на панели предохранителей. Тонкая металлическая полоса внутри предохранителя проводит весь электрический поток через цепь, и если ток превышает допустимую нагрузку на металлическую полоску, она перегревается и плавится, тем самым прерывая прохождение тока и отключая цепь. Предохранитель — это своего рода система раннего предупреждения, которая обнаруживает перегрузки и «взрывы» до того, как сами провода цепи могут перегреться и, возможно, вызвать пожар.

В более крупных цепях на 240 В, а также в главном предохранителе, контролирующем основной поток энергии, используется предохранитель другого типа. Этот тип предохранителя представляет собой цилиндрический патрон, который вставляется в блок предохранителей, который выдвигается и выдвигается из панели предохранителей. Принцип тот же — металлическая проводящая полоса внутри предохранителя прогорает, если ток превышает допустимую мощность цепи.

В отличие от современных автоматических выключателей, предохранители не подлежат восстановлению. Вместо этого перегоревшие предохранители необходимо отвинтить (или вынуть вилку из розетки) и заменить. Очень важно, чтобы предохранители были правильно согласованы с силой тока цепи. Например, существует явная опасность, если в цепи на 15 ампер используется предохранитель на 20 ампер, поскольку это создает потенциал для того, чтобы схема потребляла больше энергии, чем провода цепи могут безопасно выдержать.

Блок предохранителей

Предохранители размещены в блоке предохранителей — предшественнике главной сервисной панели, используемой в современных системах автоматических выключателей.Блок предохранителей обычно располагается вдали от основных жилых помещений, таких как гараж, прачечная или подвал. Если вы не уверены, есть ли у вас блок предохранителей или прерыватель, найдите панель и откройте ее. Выключатели представляют собой прямоугольные блоки с двухпозиционными переключателями. Большинство выключателей располагаются рядами или рядами. В блоке предохранителей, напротив, вы увидите группу круглых ввинчиваемых вилок с маленькими стеклянными окошками.

Типы и размеры предохранителей

Ваша панель предохранителей может включать предохранители нескольких типов.К наиболее распространенным относятся:

  • Предохранители Edison Base (Type-T). Предохранители Type-T рассчитаны на работу с напряжением не более 125 вольт и имеют номинальный ток не более 30 ампер. Это стандартный предохранитель для большинства бытовых цепей на 120/125 В. На лицевой стороне предохранителя указана номинальная сила тока. Если вы уверены, что предохранители были правильно подобраны к силе тока цепи, то вы можете смело использовать запасные предохранители точно такой же силы тока. Если вы считаете, что есть вероятность, что в цепи «перегорел» предохранитель — что кто-то, возможно, установил предохранитель, размер которого превышает номинал цепи, — проконсультируйтесь с электриком для определения правильного размера предохранителя.Предохранитель на 15 А должен соответствовать проводам цепи 14 калибра, а предохранитель 20 А предназначен для проводов калибра 12.
  • Предохранители типа S. Предохранители Type-S состоят из двух компонентов: адаптера и самого предохранителя. Для каждого уровня силы тока имеется соответствующий адаптер розетки с уникальной резьбой, чтобы предотвратить несовпадение предохранителей. Там, где это возможно, рекомендуется установить предохранители и основания Type-S, поскольку это предотвратит установку неправильных предохранителей в будущем.
  • Картридж предохранителей. Патронные предохранители представляют собой керамические предохранители цилиндрической формы с металлическими гильзами или лезвиями на обоих концах. Обычно они используются для цепей на 240 ампер. Патронные предохранители помещаются внутри блока предохранителей, который вставляется в прорезь в блоке предохранителей. Для их удаления необходимо извлечь блок предохранителей, потянув за ручку, а затем заменить отдельные предохранители в блоке. Обычно они располагаются парами внутри блока предохранителей, каждый из которых управляет напряжением 120 вольт из комбинированных 240 вольт. Патронные предохранители используются не только для цепей прибора на 240 вольт, но и для «главного предохранителя», который управляет питанием всей панели предохранителей.Как и на ввинчиваемых предохранителях, на патронных предохранителях указаны значения силы тока. Основные предохранители часто рассчитаны на 60 ампер, а предохранители для цепей электроприборов, как правило, на 30 или 40 ампер.

Определение перегоревшего предохранителя

Наиболее частым признаком перегоревшего предохранителя является отключение электроэнергии в одной или нескольких частях вашего дома. Предохранители, в отличие от автоматических выключателей, не имеют двухпозиционных выключателей. Вместо этого у большинства предохранителей есть небольшое стеклянное окошко, через которое можно осмотреть сам предохранитель. Когда предохранитель перегорит, вы либо увидите расплавленную металлическую полосу внутри окошка предохранителя, либо увидите помутнение или следы ожога на стекле.Это означает, что металлическая полоса внутри расплавилась.

Замена предохранителя

Замена предохранителя обычно заключается в том, чтобы идентифицировать перегоревший предохранитель, а затем осторожно откручивать и вкручивать точную замену.

Установите предохранитель в соответствие с силой тока цепи

Очень важно установить предохранители, соответствующие номинальной силе тока проводов цепи. Установка предохранителя слишком большого размера для цепи создает риск того, что цепь будет потреблять больше энергии, чем провода могут безопасно выдержать.Например, если 20-амперный предохранитель подключен к цепи, обслуживаемой проводом 14-го калибра (который рассчитан только на 15-амперную мощность), вы создаете серьезный риск перегрева проводов схемы. НИКОГДА не устанавливайте предохранитель большего размера, чем перегоревший предохранитель, который вы заменяете.

Процедура замены отличается от схемы на 240 вольт. Здесь вам нужно будет осторожно вытащить блок предохранителей из гнезда и изучить отдельные предохранители картриджа. Небольшой инструмент, известный как съемник предохранителей, полезен при извлечении патронных предохранителей из блока.

Как заменить перегоревший ввинчиваемый предохранитель

Необходимые инструменты и материалы

  • Резиновый коврик
  • Фонарик
  • Запасной предохранитель

Инструкции

  1. Найдите перегоревший предохранитель

    Положите резиновый коврик на пол перед панелью предохранителей, затем откройте дверцу панели. (Резиновый коврик защищает от ударов.)

    Используйте фонарик, чтобы осмотреть стеклянные окошки на каждом предохранителе.Перегоревший предохранитель может оставить следы ожога на стекле, или вы можете увидеть, как металлическая нить накаливания внутри расплавлена.

    Выключите свет и отключите подключенные к электросети приборы. Это снизит вероятность повторной перегрузки цепи после замены предохранителя.

  2. Удалите перегоревший предохранитель

    Осторожно удерживая перегоревший предохранитель за керамический ободок, открутите его против часовой стрелки и извлеките из гнезда. Проверьте лицевую сторону предохранителя на предмет его силы тока и выберите точную замену.

    Осторожно

    Будьте очень осторожны, не прикасайтесь к металлическим частям при извлечении или установке предохранителя. Будьте особенно осторожны, чтобы не прикасаться к металлической резьбе на предохранителе, когда вы откручиваете или вкручиваете предохранитель. Если вы случайно прикоснетесь к резьбе, когда она соприкоснется с токоведущей шиной на панели, существует опасность возникновения живого тока.

  3. Установите сменный предохранитель

    Вставьте новый предохранитель в гнездо, ввинчивая его по часовой стрелке до плотной фиксации в гнезде.Закройте панель предохранителей, затем проверьте цепь, включив свет и подключив приборы.

Как заменить перегоревший предохранитель картриджа

Если электрический прибор, такой как плита, внезапно перестает работать, вероятно, перегорел предохранитель в патроне, обслуживающий цепь прибора. Часто это схемы на 30 или 40 ампер. Если электричество во всем доме внезапно прекратится, возможно, перегорел один из основных предохранителей.

Необходимые инструменты и материалы

  • Резиновый коврик
  • Фонарик
  • Съемник предохранителей (опция)
  • Тестер непрерывности или мультиметр (опция)
  • Запасной предохранитель

  1. Снимите блок предохранителей

    Положите резиновый коврик на пол перед панелью предохранителей, затем откройте дверцу панели. (Резиновый коврик защищает от ударов.)

    Найдите блок предохранителей, управляющий цепью. Это может быть обозначено как «Диапазон» или «Сушилка». Блок предохранителей обычно имеет небольшую металлическую ручку, прикрепленную к передней части. Если перегоревший предохранитель является главным предохранителем, блок основных предохранителей обычно располагается в верхней части блока предохранителей.

    Осторожно возьмитесь за металлическую ручку на блоке предохранителей и потяните прямо наружу, чтобы извлечь блок из блока предохранителей.

  2. Снимите и проверьте предохранители

    Для большинства предохранителей картриджа не очевидно, что они перегорели, поэтому вам необходимо проверить их.

    Используйте съемник для предохранителей, чтобы извлечь предохранитель из блока предохранителей. Затем используйте тестер целостности (или мультиметр, настроенный на режим непрерывности), чтобы проверить предохранитель, прикрепив по одному щупу к каждой металлической втулке на предохранителе. Если тестер не загорается, это означает, что нет непрерывности и что предохранитель перегорел.

  3. Вставьте новый предохранитель

    Вставьте точный новый предохранитель в блок предохранителей, плотно прижав его к месту, чтобы закрепить на контактных скобах.

  4. Заменить блок предохранителей

    Вставьте блок предохранителей в соответствующий паз на панели предохранителей и надавите на него, пока он не встанет на место. Будьте осторожны, не касайтесь металлических деталей в блоке предохранителей при этом.

    Включите прибор, обслуживаемый предохранителем патрона, чтобы убедиться, что он работает правильно.

Модернизация вашей электрической службы

Если у вас есть блок предохранителей, это означает, что ваша электрическая сеть устарела и, вероятно, недостаточна для энергопотребления современного дома.Панели предохранителей обычно обеспечивают мощность 30 или 60 ампер, и сейчас считается, что минимальный минимум для дома с современной техникой составляет не менее 100 ампер, предпочтительнее 150 или 200 ампер.

Домовладельцы с панелями предохранителей регулярно сталкиваются с перегоранием предохранителей, и это признак того, что электрическое обслуживание нуждается в обновлении. Установка нового электрооборудования с автоматическими выключателями — это работа профессионального электрика, и домовладелец не должен пытаться это сделать.

Проблемы с электрооборудованием автомобиля: перегоревшие предохранители

Коробки предохранителей предназначены для защиты электрических цепей в автомобиле от воздействия элементов, предотвращающих повреждение и короткое замыкание.Предохранители предназначены для контроля и защиты электрических токов, протекающих по проводам к электрическим компонентам. Водители могут испытывать трудности с радио, плафоном освещения и другими электрическими компонентами в автомобиле при перегорании предохранителей. Хотя вы можете подозревать, что ваша батарея или генератор являются причиной поломки электрических механизмов, вполне возможно, что причиной этого является перегоревший предохранитель. Каждый раз, когда перегорают несколько предохранителей, вероятно, что с блоком предохранителей возникла какая-то проблема. Обслуживание блока предохранителей в автомобиле может потребоваться, если в вашем автомобиле возникают проблемы с одним или несколькими электрическими компонентами.

Если ваш автомобиль не оборудован предохранителями, перегрузка электрического тока может вызвать перегрев проводки, оплавление изоляции и стать причиной пожара. Большой ток любого электрического механизма вызовет мгновенный отказ. Предохранители стабилизируют токи, обеспечивая бесперебойную работу механизма. Однако иногда ток может быть слишком большим даже для предохранителя, из-за которого он перегорел. Возможно, перегорел предохранитель в вашем автомобиле, если вы изо всех сил пытаетесь завести автомобиль, больше не можете управлять фарами, дворниками, внутренним освещением , , радио или другими электрическими компонентами.

Блок предохранителей

Расположение блоков предохранителей в автомобилях может отличаться. В руководстве по эксплуатации транспортного средства содержится подробная информация о том, где находится блок предохранителей в автомобиле. Многие автомобили имеют два блока предохранителей, которые часто расположены в моторном отсеке, а также внутри автомобиля под или внутри приборной панели. У каждой коробки свое предназначение. Блок предохранителей в моторном отсеке предназначен для защиты определенных компонентов двигателя, включая антиблокировочный тормозной насос, блок управления двигателем и систему охлаждения, а внутренний блок предохранителей используется для защиты электрических элементов кабины.Коробки предохранителей содержат несколько предохранителей для различных функций и реле в одном месте для удобства и защиты от повреждений из-за погодных условий или столкновений.

Предохранители в блоке предохранителей бывают разных форм, цветов и размеров. Они используются для стабилизации электрического тока , протекающего по проводам, защищая электронику от повреждений из-за перегрузки электричеством. Большинство предохранителей в современных автомобилях имеют прямоугольную или цилиндрическую форму. Прямоугольные предохранители поставляются с двумя вставными разъемами, которые соединены проводкой предохранителя, защищенной пластиковой крышкой, которая перегорает при перегрузке.Цилиндрические предохранители похожи на люминесцентные лампы. На обоих концах есть защитный кожух со стеклом между ними. Между металлическими концами проходит тонкий провод предохранителя, защищенный стеклом, которое при перегрузке прогорает и перегорает.

Причины перегорания предохранителей

В то время как неисправность только одного электрического элемента, вероятно, вызвана перегоревшим предохранителем, множественные электрические проблемы могут быть результатом плохого жгута проводов или внутреннего компьютера автомобиля .Следующим вашим шагом должно стать обращение к опытному профессионалу. Например, когда блок предохранителей щелкает, а автомобиль не заводится, часто виновато реле, потому что из-за какого-то сбоя в компьютере транспортного средства, сбои в проводе заземления на стороне управления реле или затруднения с подачей питания в зону управления реле. Установить причину сложно и потребует использования диагностического прибора технического специалиста.

Проблемы с электричеством в транспортных средствах, которые не вызваны генератором или аккумулятором, скорее всего, являются результатом перегрева и плавления предохранителя, нарушившего подачу электричества.В некоторых случаях перегоревший предохранитель может быть просто признаком более серьезной проблемы, во многих случаях предохранители перегорают из-за возраста и использования, или водители и пассажиры перегружают аксессуары автомобиля. Кроме того, предохранители перегорают из-за неправильной силы тока, превышающей рекомендованную, или из-за низкого качества. Избегайте замены предохранителя на 10 ампер предохранителем на 30 ампер. 10-амперный разряд рассчитан на меньшую силу тока, когда 30-амперный пропускает более высокий ток. Более высокий ток, проходящий через зону, предназначенную только для более низких токов, может привести к повреждению компонента.

Предохранители служат для защиты электрических механизмов вашего автомобиля. Реле в блоке предохранителей помогают защитить пассажиров от высокого напряжения, вырабатываемого аккумулятором и генератором. Блок предохранителей предназначен для размещения предохранителей и реле для предотвращения повреждения из-за погодных условий, воды и других дорожных ситуаций. Коробки предохранителей в автомобиле могут выйти из строя из-за перегрева по нескольким причинам, в частности, из-за дополнительных электрических аксессуаров или компонентов, создающих токи перегрузки.

Как проверить предохранитель в автомобиле

Главная »Как проверить предохранитель в автомобиле

3 января 2019 г.

Предохранители — это предохранительные устройства, которые защищают электрические цепи в автомобиле от чрезмерного тока (перегрузки).Без предохранителя перегруженный провод может расплавиться или загореться. У каждой цепи свой предохранитель. Несколько более крупных предохранителей с высоким номинальным током защищают несколько цепей или цепи с большим током, например цепи электроусилителя рулевого управления или цепи вентилятора радиатора. Также имеется как минимум один главный предохранитель. См. Схему блока предохранителей. Часто основной и высоковольтный предохранители устанавливают ближе к батарее.

Инструмент для снятия предохранителей и запасные предохранители внутри крышки блока предохранителей

Современные автомобили имеют как минимум два блока предохранителей.В большинстве автомобилей под капотом устанавливается один блок предохранителей; другой находится внутри автомобиля.

Когда какой-либо электрический компонент в автомобиле не работает, первым делом необходимо проверить предохранитель, который защищает цепь с этим компонентом. Вы можете найти схему предохранителей в руководстве пользователя или на крышке блока предохранителей. Во многих автомобилях есть инструмент для извлечения предохранителей, которые могут находиться в блоке предохранителей или в крышке блока предохранителей. Есть несколько способов проверить предохранители. Самый простой способ — вытащить предохранитель и проверить его визуально.

Как проверить предохранитель визуально

Например, мы собираемся проверить предохранитель передней розетки питания аксессуаров, также известной как розетка прикуривателя. Он перестал работать. Чаще всего перегорает предохранитель. В этой машине на фото внутренняя панель предохранителей установлена ​​прямо над отбойной панелью водителя. Мы нашли инструмент для извлечения предохранителей в блоке предохранителей в моторном отсеке.

Поверните ключ в положение ВЫКЛ. Перед тем как вытащить предохранитель, всегда полезно отметить его положение, чтобы вы могли установить его на том же месте. Берем инструмент и вытаскиваем им предохранитель. Этот предохранитель перегорел (на изображении справа). Предохранители имеют внутри тонкий металлический проводник, который плавится, когда сила тока превышает номинал предохранителя. В этом перегоревшем предохранителе оплавляется проводник, смотрите фото.

Если предохранитель перегорел, значит, произошло короткое замыкание в защищаемой цепи. Если проблему не устранить, предохранитель снова перегорит.В этой машине это был винтик, который попал в гнездо прикуривателя. Запасные предохранители в этом автомобиле также находятся внутри крышки блока предохранителей в блоке предохранителей под капотом. При замене предохранителя можно использовать только предохранитель правильного типа. Это предохранитель на 15 ампер; в большинстве автомобилей он синий.

.
Этот главный предохранитель исправен. См. Также: Главные предохранители, расположенные на плюсовой клемме аккумулятора

Некоторые типы предохранителей, такие как эти низкопрофильные мини-предохранители на фото выше, универсальны и их можно купить в любых магазинах автозапчастей.Предохранители большего размера или панели с несколькими предохранителями, возможно, потребуется заказать у дилера.

Как проверить главный предохранитель

Все автомобили имеют по крайней мере один главный предохранитель или плавкую вставку. Обычно он устанавливается на плюсовой клемме аккумуляторной батареи или в блоке предохранителей, подключенном к плюсовому кабелю аккумуляторной батареи. Часто главный предохранитель перегорает при случайном прикосновении к неправильной клемме батареи при подзарядке разряженной батареи. Признак перегоревшего главного предохранителя — отсутствие питания и отсутствие освещения внутри автомобиля.Проверить главный предохранитель несложно, обычно его хорошо видно, если он перегорел. Если главный предохранитель перегорел, есть вероятность, что перегорят и несколько других предохранителей меньшего размера.

Реклама — продолжить чтение ниже

Как проверить предохранитель мультиметром

Если на обеих сторонах предохранителя 12 Вольт, предохранитель исправен.

Если у вас есть мультиметр, есть два способа проверить предохранитель.Первый способ — измерить напряжение на обоих выводах (ножках) предохранителя. У небольших предохранителей в автомобиле верхняя часть обоих штырей выступает через верхнюю часть предохранителя, см. Фото. Это позволяет измерять напряжение на каждой стороне предохранителя, не вынимая его.

Установите мультиметр на DC (постоянный ток). Подключите клемму COM (черный) к отрицательной клемме аккумуляторной батареи или к металлической части, которая подключена к шасси или кузову автомобиля. Включите стояночный тормоз и поверните зажигание в положение ON.Зажигание должно быть включено, потому что при выключенном зажигании не все предохранители запитаны. С помощью плюсового щупа проверьте напряжение с обеих сторон каждого предохранителя. Предохранитель — это просто электрический проводник. Если обе стороны показывают 12 Вольт, предохранитель исправен.

Если на одной стороне предохранителя 12 Вольт, но нет напряжения на другой стороне, предохранитель перегорел.

Если одна сторона показывает 12 Вольт, белая, другая показывает отсутствие напряжения, значит, вы обнаружили перегоревший предохранитель.Этот метод хорошо работает, когда нужно проверить сразу несколько предохранителей. Некоторые механики используют щуп мощности вместо мультиметра. Зонд мощности загорается при напряжении 12 В.

Как проверить сопротивление предохранителя мультиметром

На фото слева перегорел предохранитель, мультиметр показывает OL, что означает отсутствие обрыва цепи или сопротивление выше, чем можно измерить.На правом фото предохранитель исправен, поэтому мультиметр показывает 0 Ом или Ом. Нажмите на изображение для просмотра в увеличенном виде.

Если вы уже вытащили предохранитель, но не ясно, перегорел он или нет, вы можете проверить его сопротивление. Сопротивление противоположно току. Чем меньше сопротивление, тем выше ток. Сопротивление измеряется в Ом или Ом. Проводник, такой как медный или алюминиевый провод, имеет очень низкое сопротивление (близкое к 0 Ом).Хороший предохранитель покажет 0 (или близко к 0) Ом, см. Изображение справа. Другими словами, между двумя штырями предохранителя существует непрерывность. Перегоревший предохранитель покажет очень высокое сопротивление (бесконечность), см. Изображение слева.

Чтобы измерить сопротивление любого электрического компонента, его необходимо отключить от электрической цепи. Вы не можете измерить сопротивление, пока компонент подключен или включен. Переключите мультиметр на Ом и подключите щупы как на фото.

Что может вызвать перегорание предохранителя?

Предохранитель

А защищает цепь от более высокого тока, чем она может выдержать.Если предохранитель перегорел, это означает, что где-то произошло короткое замыкание, будь то между двумя проводами или проводом питания и массой (кузов автомобиля).

Предохранитель

А также может перегореть, если компонент потребляет более высокий ток, чем он предназначен. Например, если электродвигатель стеклоочистителя или электродвигатель вентилятора заклинило при включении, он будет потреблять более высокий электрический ток и, возможно, сработает предохранитель. То же самое может произойти, если внутри двигателя закорочена обмотка. Мы заметили несколько распространенных проблем, которые вызывают перегорание предохранителей во многих автомобилях:
1.Наиболее распространенный случай — когда внутрь падает металлический предмет (например, монета) или закороченный аксессуар вставляется в переднюю розетку питания аксессуара (гнездо прикуривателя).
2. Жгут проводов, идущий в крышку багажника или заднюю дверь, обрывается в месте изгиба, замыкается и выскакивает предохранитель, связанный с задними фонарями или стоп-сигналами.
3. Неправильная лампа, установленная в одну из фар или задних фонарей, также может привести к срыву предохранителя.
4. Поврежденный или протертый ремень прицепа замыкается.
5.Жгут проводов, который подключен к какому-либо компоненту внутри моторного отсека, протирает предохранитель и закорачивает его. Например, в некоторых старых автомобилях Mercedes-Benz это была довольно распространенная проблема, когда изоляция жгута проводов двигателя давала трещину, закорачивая провода и выламывая предохранители.


Подробнее:
Электродвигатель стеклоочистителя, рычажный механизм: принцип работы, симптомы, проблемы, тестирование
Контрольный список обслуживания автомобиля с фотографиями
Серпантинный ремень: проблемы, признаки износа, когда заменять, шумы
Ремень привода ГРМ: когда заменять , что произойдет при обрыве ремня ГРМ, стоимость замены
Проверка индикатора двигателя: что проверять, типичные проблемы, варианты ремонта
Почему автомобиль не заводится Советы по устранению неисправностей
Стеклоподъемник, мотор стеклоподъемника: проблемы, тестирование, замена
Изучите свой машина: как работают разные автомобильные детали и датчики

Где плата предохранителей?

Где плата предохранителей?

Это может показаться абсурдным вопросом — однако мы часто получаем звонки, чтобы определить, где находится плата предохранителя или потребительский блок, особенно после отказа цепей, например, срабатывания цепи освещения.

Вероятные места, где их можно найти:

  • Под лестницей
  • В шкафу в прихожей
  • В шкафу коммунального холла
  • В шкафу в спальне
  • В шкафу котла
  • В погружном шкафу
  • В многоквартирном доме они могут находиться в общем шкафу в коридоре (так же, как вы входите), под лестницей или даже в запертом шкафу.
  • Квартиры в новостройке, потребительский блок / блок предохранителей может находиться в шкафу рядом с вашей квартирой.(Вы можете обнаружить, что шкаф заперт).
  • В углу гостиной, на книжных полках или в низком шкафу.
  • В кухонном шкафу
  • В гараже
  • В некоторых электрических коробках, установленных снаружи дома
  • В спальне
  • В подвале
  • В гараже, на стене

Лучшая подсказка заключается в том, что обычно он должен находиться в пределах 3 м от того места, где находится электросчетчик. Так что вы можете искать снаружи дома большую белую коробку. (Один из белых ящиков может быть для газового счетчика — это может быть очевидно, потому что из этого ящика выходят медные трубы или желтая труба. Если у вас есть электрический счетчик снаружи дома, вы можете быть уверены, что больше, чем Вероятно, блоки предохранителей будут находиться в пределах 3 м, поскольку это является нормативным требованием, если в этой коробке не был установлен какой-либо изолирующий выключатель, поэтому блок предохранителей или потребительский блок находятся дальше.

При переезде в новую собственность одна из первых задач, которую нужно сделать, — это найти потребительскую единицу, нет ничего хуже, чем сложить все свои вещи в угол, чтобы обнаружить, что потребительская единица спрятана за ней, и у вас есть электрическая проблема, например, отключение цепи.

Компания Bright Spark имеет более чем 40-летний опыт работы в команде электриков и за последние 15-20 лет посетила более 6000 клиентов. Обычно мы можем направить вас туда, где находится потребительский блок, посетив аналогичные дома. даже на той же улице, что и ваша.

Пожалуйста, не стесняйтесь позвонить в офис компании Bright Spark, и даже с помощью Google Street View мы часто можем определить возможное расположение вашего потребительского блока / платы предохранителей.

Где находится блок предохранителей на понтонном судне? (+ Замена наконечников)

Понтонный катер имеет деликатный блок предохранителей и систему проводки, которая может означать сладкое облегчение от жары или явного гнева, когда она не работает должным образом.Не на каждой понтонной лодке будет типичный блок предохранителей, но у всех будет панель управления, на которой осуществляется управление электроникой.

Где находится блок предохранителей на понтонном катере? Обычно это место находится под сиденьями или панелью главной консоли. Если у вас старый понтон, он будет напоминать блок предохранителей в вашем доме. На лодке это может быть небольшая коробка или большой набор проводов.

Работа с предохранителями на понтонной лодке может быть головной болью в кошмаре, но нет необходимости терять сон из-за этого.Ниже вы узнаете, как лучше всего обслуживать блок предохранителей и электрическую систему понтонной лодки.

Расположение предохранителей на понтоне

Лучшее место для начала поиска блока предохранителей — это руководство пользователя. На страницах руководства вы найдете много важных сведений о вашей лодке, например:

  • Какие предохранители нужны
  • Сколько энергии он вырабатывает
  • Как искать и устранять электрические проблемы

Сегодня большинство владельцев лодок избегают больших консолей предохранителей, которые появились в 80-х и 90-х годах.Блок предохранителей или блок предохранителей, в зависимости от производителя лодки, соединяет электронику на борту вашего судна с источником питания — аккумулятором.

Как только проводка подведена к батарее, набор переключателей отсоединит ее от автоматического выключателя. Когда лодка стоит в доке, электричество полностью отключается для экономии энергии.

Это должен быть сверхпрочный бокс, способный противостоять атакам, которые может дать нахождение на воде. По этой причине, а также с точки зрения эстетики, популярной тенденцией является размещение платы на задней стороне открытой приборной панели.

Бонусом, когда группа прячется за стеной, является ее близость к воде. Если крошечный провод внутри лодки наэлектризуется и будет покрыт водой, все пассажиры могут подвергнуться опасности поражения электрическим током.

Автомобильная проводка была встроена в моторы понтонных лодок для облегчения перехода механиков. Благодаря сдвигу центральная приборная панель стала домом для любой электроники, работающей на лодке. На вашей лодке может и не быть «блока предохранителей» понтонного катера.Он будет иметь серию тумблеров, которые контролируют поток от батарей, и к ним могут быть подключены предохранители и автоматические выключатели.

Как заменить предохранители в блоке предохранителей понтонной лодки

Если у вас старый понтонный катер, есть вероятность, что вам придется искать предохранители. Они использовали тумблер серии C, который со временем становится все более необычным. В более новых типах лодок используется предохранитель ATC, такой же, как и в вашей машине.

Переход на более современные предохранители делает их более доступными и доступными для поиска кого-нибудь, кто с ними поработает.

В зависимости от того, какой у вас блок предохранителей, ступеней может быть больше или меньше. Более старая коробка потребует больше всего работы, потому что предохранители труднее достать и их установка может быть сложной. Шаги по замене предохранителя в блоке предохранителей понтонной лодки:

1. Найдите проблему

Теперь, когда вы знаете, где находится блок предохранителей на понтонной лодке, вы можете попасть туда и заменить все вышедшие из строя предохранители. Если у вас старый блок предохранителей, как в старых домах, вам следует проверить предохранители на предмет обрыва нити внутри.Они похожи на те, что используются в старых лампочках.

В новом предохранителе будет крошечное окошко, показывающее, сломалась ли нить. Обычно он находится ниже штырей и выше основания корпуса предохранителя. Легче найти предохранители меньшего размера. Можно сделать обновления, чтобы избавиться от всех предохранителей и перейти к системе переключения.

2. Используйте плоскогубцы

После того, как вы выяснили, какой предохранитель необходимо заменить, пора его вынуть. Возьмите плоскогубцы и осторожно потяните за края предохранителя.Он должен выйти прямо сейчас, но если этого не происходит, не бойтесь использовать какие-то рычаги, чтобы отделить его.

Если у вас есть круглые ввинчиваемые предохранители, вам потребуются более широкие плоскогубцы. Эти старые предохранители имеют свойство срабатывать или выходить изогнутыми. Не торопитесь и постарайтесь не отломать головку от остального предохранителя.

3. Подобрать замену

На усилителях другого предохранителя будет номер. Это число — количество ампер, которое допускает предохранитель. На каждой должно быть большое количество (30, 20, 5 и т. Д.).) печать на голове; это разрешенные усилители. Отвечающий слот будет подключен к именно этому типу предохранителя, поэтому попытка заменить 20-амперную на 30-амперную не сработает, как вам хотелось бы.

В вашем местном магазине запчастей есть разные наборы предохранителей меньшего размера. Иметь несколько таких под рукой — неплохая идея. Они недороги и пригодятся, если вы когда-нибудь перегорите предохранитель и не получите замены. Более крупный ввинчиваемый предохранитель имеет гораздо меньший рынок сбыта. Их размер означает, что наличие более одного или двух устройств может привести к потере ценного пространства.

4. Привязать его домой

Когда выбранный предохранитель подходит для гнезда, пора отправить его домой. Сильный толчок большим пальцем защелкнет предохранитель на месте и замкнет цепь блока предохранителей. В случае круглых предохранителей вы должны вкрутить их до прочного соединения.

Чрезмерная затяжка может привести к повреждению предохранителя или, что еще хуже, к разбитому стеклу. Если он сломается, рекомендуется отключить питание, так как для его удаления потребуются металлические инструменты, которые проведут электричество прямо в монетоприемник.Удар электрическим током увеличивается вокруг воды со значительным увеличением смертности, если вода соленая.

Автоматические выключатели

Электрическая система лодки запускается довольно просто, но может включать несколько дополнений в зависимости от ее использования. От батареи у вас есть ряд переключателей, которые удерживают питание, называемых батареей или главными переключателями. После того, как эти переключатели окажутся там, где вы найдете блок предохранителей, часто будет отдельный провод для трюма, в котором есть предохранитель.

Двигаясь с трюма, вы попадаете в центральную комбинацию приборов. Это место, где вся электроника встречается с тумблером. На большинстве новых лодок это место, где также находится блок предохранителей. Морские стандарты требуют, чтобы соединения поддерживались пластиковыми крышками на защелках, которые поставляются с большинством соединений, и водонепроницаемыми.

Под тумблерами, если вам повезет, находится кнопка, запускающая автоматический выключатель. Если прерыватель бросает отдельный предохранитель ниже, соединение также будет повреждено.У этих кнопок будет пружина внутри движений, когда необходимо разорвать цепь. Движущийся элемент останавливает поток энергии, но при нажатии восстанавливает питание переключателя.

После того, как вы подключили панель, вы можете добавить многочисленные элементы, которые заставляют лодку работать. При работе с электрической системой рекомендуется обращаться к профессионалу. Различия в морских и наземных электромонтажных работах огромны и могут означать разницу между жизнью и смертью.

Автомобильные блоки питания, предохранители и реле

Энергетические центры

— это сила.Не в лошадиных силах, а в передаче электроэнергии через различные цепи и аксессуары в электрической системе автомобиля. Думайте о Power Center как о блоке предохранителей на стероидах. А поскольку он является сердцем всей электрической системы, вы можете использовать его как удобную точку доступа для проверки напряжения, сопротивления и целостности цепи.

По сравнению со случайным расположением предохранителей и реле в электрической системе старых автомобилей (построенных до середины и конца 1980-х годов) Power Center является долгожданным улучшением.Благодаря тому, что большинство реле и предохранителей сгруппированы вместе в одной или двух пластиковых коробках и помечены, чтобы вы могли идентифицировать предохранители и реле внутри, Power Center является отличным местом для начала вашей электрической диагностики.

Многие автомобили могут также иметь одну или несколько отдельных панелей предохранителей внутри транспортного средства (обычно под приборной панелью или под боковой панелью), которые содержат предохранители для электрических аксессуаров и цепей с меньшей силой тока, таких как радио, сиденья с электроприводом, окна, розетки, звуковой сигнал, освещение салона и т. д.Но большинство цепей с высоким током проходят через центр питания, а не через внутреннюю панель предохранителей меньшего размера.

Силовой центр расположен в моторном отсеке. Обычно это большая прямоугольная пластиковая коробка со съемной крышкой. Если вы не можете найти его, обратитесь к руководству по эксплуатации вашего автомобиля, чтобы узнать его местонахождение.

Когда вы откроете крышку блока питания, вы увидите различные предохранители и реле, которые защищают электрические цепи вашего автомобиля и управляют ими.Плавкие предохранители и реле обычно указаны на внутренней стороне крышки силового центра. В противном случае вам придется обратиться к руководству по эксплуатации или литературе по обслуживанию автомобиля, чтобы выяснить, какие предохранители и реле связаны с какими электрическими цепями в вашем автомобиле.


Это то, что вы найдете внутри центра питания, когда откроете крышку.


Предохранители и реле часто идентифицируются внутри крышки блока питания.
Если вы заменяете перегоревший предохранитель, замените его предохранителем с ТАКИМ УСИЛИЕМ. рейтинг как оригинал.
НИКОГДА не заменяйте предохранитель с более высоким номинальным током, как это может увеличить риск повреждения цепи или электрического пожара!

ПРЕДОХРАНИТЕЛИ

Предохранители — это устройства защиты цепей. Предохранитель предотвращает электрические перегрузки в цепи, которые могут привести к перегреву и расплавлению проводки, что может вызвать пожар или повреждение проводки или других электрических или электронных компонентов.

Каждый предохранитель имеет определенный ток (ампер). Когда ток в цепи с предохранителем превышает номинальный ток предохранителя, термочувствительный провод или лезвие внутри предохранителя плавятся.Это «перегорает» предохранитель, размыкает цепь и останавливает поток электричества для защиты проводки и других устройств, подключенных к этой цепи.

До 1980-х годов в большинстве автомобилей использовались вставные предохранители с коротким куском провода внутри полой стеклянной трубки. В более новых автомобилях (1990-е годы и новее) используются плавкие предохранители из прозрачного пластика (как «мини», так и «макси»).

Мини-предохранители обычно используются в цепях, рассчитанных на ток не более 20–30 ампер.Максимальные предохранители обычно используются в цепях с более высокими нагрузками (от 40 до 120 ампер). Число на предохранителе — это его максимальный номинальный ток. Большинство предохранителей — это вставные лопаточные предохранители, но некоторые предохранители большей емкости могут устанавливаться на болтах.

Перегоревший предохранитель можно определить путем визуального осмотра предохранителя. Для этого может потребоваться вынуть предохранитель из держателя. Если провод внутри предохранителя сломан, предохранитель вышел из строя и должен быть заменен на тот, который имеет точно такую ​​же номинальную силу тока, что и оригинал.

Замена перегоревшего предохранителя

Если предохранитель вышел из строя, устройство или цепь, которую он защищает, не будут работать, пока предохранитель не будет заменен.

ВАЖНАЯ ИНФОРМАЦИЯ: Перед заменой предохранителя убедитесь, что зажигание выключено и цепь / устройство с перегоревшим предохранителем выключено.

В стандартном исполнении с лопаткой и мини-предохранителями предохранитель просто вытаскивается из гнезда. Вы можете использовать пальцы, инструмент для извлечения пластиковых предохранителей или маленькие плоскогубцы, чтобы удалить перегоревший предохранитель.Для предохранителей макси с болтовым креплением вам понадобится гаечный ключ или отвертка в зависимости от того, как предохранитель закреплен внутри центра питания или панели предохранителей.


Инструмент для извлечения пластмассовых предохранителей позволяет легко извлечь перегоревший предохранитель из панели предохранителей.
С помощью инструмента возьмитесь за верхнюю часть предохранителя, затем потяните наружу, чтобы извлечь предохранитель.

Запасной предохранитель теперь можно вставить или закрепить болтами, чтобы восстановить питание цепи.

Предупреждение: Никогда не заменяйте предохранитель на более высокий ток, так как это может привести к повреждению цепи или возгоранию! Кроме того, никогда не снимайте и не устанавливайте предохранитель при включенной цепи.

Номиналы ампер предохранителя указаны на предохранителе, чтобы вы могли выбрать подходящий предохранитель для замены. Кроме того, предохранители имеют цветовую маркировку, поэтому убедитесь, что новый предохранитель того же цвета, что и оригинал.

После установки нового предохранителя включите зажигание или запустите двигатель, затем включите устройство, у которого был перегоревший предохранитель, чтобы проверить, нормально ли работает цепь. Если сразу перегорает новый предохранитель или устройство все еще не работает, вероятно, возникло короткое замыкание, которое необходимо найти и устранить.Для получения помощи в решении таких проблем см. Устранение неполадок с электричеством.


Плавкие предохранители высокого тока, которые можно найти в центре питания.


Другие типы защиты цепей

«Плавкая вставка» — это еще один тип устройства защиты цепи, которое работает так же, как предохранитель (плавится, когда нагрузка превышает номинальный ток). Единственное отличие состоит в том, что плавкая вставка — это отрезок специального провода, который постоянно включен в цепь или жгут проводов. В случае выхода из строя секция должна быть вырезана, чтобы можно было сращивать новую плавкую перемычку. Обычно неисправную плавкую перемычку можно обнаружить, посмотрев на волдыри на изоляции вокруг провода. В большинстве новых автомобилей плавкие вставки заменены предохранителями высокой мощности. Это значительно упрощает доступ и ремонт.

«Автоматический выключатель» — это еще один тип устройства защиты цепи, который может использоваться в электрических цепях (например, в фарах или дворниках), которые могут время от времени испытывать перегрузки.Подумайте об автоматическом выключателе как о предохранителе, который может сам себя сбросить. Вместо провода, который плавится, если он становится слишком горячим, автоматический выключатель использует термочувствительный биметаллический контактный рычаг и точки контакта, чтобы размыкать цепь в случае перегрузки. После того, как автоматический выключатель остынет, контакты снова замыкаются и ток восстанавливается. Существуют также автоматические выключатели, которые необходимо вручную сбросить, нажав штифт или кнопку на устройстве.

ЧТО ДЕЛАЮТ АВТОМОБИЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ РЕЛЕ

Реле — это переключающее устройство, которое использует небольшой электрический ток для управления гораздо большим током во второй цепи.Другими словами, реле направляет питание на схему или компонент, когда оно включено.

Реле

обычно используются для компонентов, потребляющих большой ток, таких как фары, обогреватель заднего стекла, топливный насос, муфта компрессора кондиционера, вентилятор (ы) охлаждения, нагреватель и вентилятор вентилятора кондиционера, система ABS, цепь зажигания. , даже электростеклоподъемники, сиденья и клаксон.

Реле представляет собой не что иное, как небольшую прямоугольную коробку (обычно пластиковую, но также может быть металлическую) с магнитной катушкой, якорем и набором точек контакта внутри.Обычно в нижней части реле имеется четыре или пять плоских клемм, а на крышке может быть или нет простая схема подключения или другая идентификация, напечатанная на ней.

Когда на катушку внутри реле подается напряжение, катушка создает сильное магнитное поле и тянет якорь вниз, чтобы замкнуть точки контакта. Это позволяет напряжению проходить через выходную сторону реле на устройство, которым оно управляет.

Существует три основных типа реле:

* Обычно открытый тип.Якорь замыкается, когда на катушку подается питание, чтобы направить питание на цепь или компонент.

* Нормально закрытый. Якорь обычно закрыт и открывается, когда на реле подается питание, чтобы выключить цепь или компонент.

* Двойное реле. Этот тип реле направляет питание в одном направлении, когда оно выключено, и в другом, когда оно включено.

Многие автомобили используют более одного типа реле в одной цепи (например, в цепи муфты компрессора кондиционера) и могут использовать одно и то же реле для управления более чем одним устройством.

НЕИСПРАВНОСТЬ ЭЛЕКТРИЧЕСКОГО РЕЛЕ

Реле, которые несут высокие нагрузки и постоянно включаются и выключаются, имеют более высокую интенсивность отказов, чем реле, которые редко используются или выдерживают только низкие нагрузки.

Если реле выходит из строя, оно предотвращает попадание энергии на устройство, которым оно управляет. В случае реле топливного насоса неисправное реле не позволит двигателю запуститься, потому что не будет давления топлива. При выходе из строя реле вентилятора системы охлаждения двигатель может перегреться, поскольку электрический вентилятор системы охлаждения не включается.Если реле муфты компрессора кондиционера выходит из строя, компрессор не включается, и из кондиционера не будет поступать холодный воздух.

На большинстве автомобилей Chrysler, например, реле вентилятора системы охлаждения должно быть включено, прежде чем питание может поступить на муфту компрессора кондиционера. Если реле вентилятора вышло из строя, оно предотвратит работу как вентилятора, так и муфты компрессора.

ЭЛЕКТРИЧЕСКАЯ ДИАГНОСТИКА РЕЛЕ

Если электрический компонент не работает, первое, что всегда следует проверять, — это электрическая цепь, которая обеспечивает питание компонента. Начните с предохранителя (ей). Если предохранитель перегорел, скорее всего, проблема не только в предохранителе, а в коротком замыкании или электрической перегрузке в цепи или устройстве, которое он защищает. Замена предохранителя может решить проблему только временно — и если новый предохранитель сразу перегорает, это означает, что существует серьезная электрическая проблема, которая потребует дальнейшей диагностики.

Если все предохранители исправны и на компонент не подается питание, следующим элементом следует проверить реле для этого компонента.Во многих случаях подозрительное реле можно обойти с помощью перемычки с предохранителем, чтобы увидеть, восстанавливает ли перенаправление питания правильную работу устройства (например, при обходе реле топливного насоса, чтобы увидеть, будет ли топливный насос работать). Если обход реле восстанавливает нормальную работу, реле неисправно и его необходимо заменить.

Если обход реле ничего не меняет, потребуется дальнейшая диагностика цепей питания и заземления, а также жгута проводов и компонентов цепи для поиска неисправности. Изучите электрическую схему автомобиля. Отследите поток энергии от батареи через любые переключатели или реле к компоненту и земле. Затем используйте мультиметр для проверки цепи между центром питания и заземлением батареи, используя клеммы предохранителя и / или реле в качестве точки доступа.

См. Раздел «Автомобильные электрические схемы» для получения дополнительной информации.

БОЛЬШЕ СПОСОБОВ ПРОВЕРКИ РЕЛЕ

Состояние многих реле можно проверить с помощью диагностического прибора.В зависимости от того, какие данные доступны через диагностический соединитель (DLC), вы можете увидеть «состояние переключателя» рассматриваемой цепи (например, охлаждающего вентилятора). Если PCM подает команду на включение вентилятора, но ничего не происходит, вы должны знать, что командная сторона схемы работает, но напряжение не поступает на вентилятор. Если диагностический прибор и система управления двигателем обеспечивают тесты привода, вы можете запустить тесты с помощью диагностического прибора, чтобы увидеть, выполняется ли заданная функция или нет.

Реле также можно проверить с помощью омметра, чтобы убедиться, что катушка соответствует техническим характеристикам, а точки контакта обеспечивают непрерывность, когда катушка находится под напряжением. Как правило, большинство катушек реле должны иметь сопротивление от 40 до 80 Ом, но всегда проверяйте характеристики, чтобы быть уверенным. Если сопротивление выше нормы, катушка может работать, но не работает, или она может не работать при высоких электрических нагрузках. Если катушка не имеет сопротивления, она закорочена и вышла из строя. Бесконечное значение сопротивления скажет вам, что катушка разомкнута.Заменить реле.

Еще одна быстрая проверка — снять и встряхнуть реле. Если внутри что-то дребезжит, значит, якорь сломан и реле необходимо заменить.

Замена «заведомо исправное реле» на рассматриваемое — это еще один метод, который вы можете использовать для определения неисправности реле. Во многих случаях для разных цепей используются одинаковые реле. Таким образом, временная замена реле сообщит вам, работает реле или нет.

При нажатии на реле, которое «заедает», оно может работать, но если оно заедает, его следует заменить.

Иногда реле, которое должно открываться, застревает в закрытом положении при выключении зажигания. Это приведет к утечке тока, которая может разрядить аккумулятор за ночь. Один из способов найти такую ​​проблему — измерить паразитный ток утечки в аккумуляторной батарее, когда зажигание и все аксессуары выключены. Это можно сделать на батарее или в центре питания.Если нагрузка «выключенного ключа» превышает спецификации (обычно не более 50 миллиампер), в автомобиле может заедать реле. Вытягивая предохранители один за другим, вы сможете изолировать цепь, в которой протекает ток.

НЕИСПРАВНОСТИ АВТОМОБИЛЬНОГО РЕЛЕ

* Реле вентилятора охлаждения на минивэнах Chrysler (конец 1980-х — начало 1990-х годов). Они часто выходят из строя в результате перегрева.

* Автомобили Chrysler LH. Эти автомобили имеют два вентилятора и два реле вентилятора (низкоскоростной и высокоскоростной).Реле низкоскоростного вентилятора часто выходит из строя, оставляя только высокоскоростной вентилятор при определенных рабочих условиях.

* Реле топливного насоса на различных моделях автомобилей Saturn может выйти из строя, что приведет к невозможности запуска. Реле обычно находится на блоке предохранителей внутри автомобиля сбоку от консоли радио.

* Контроллеры вентилятора охлаждения Ford (Мустанги конца 1980-х — начала 1990-х годов и другие модели). Контроллер содержит реле вентилятора радиатора, реле вентилятора конденсатора кондиционера и реле муфты компрессора кондиционера.Когда оба вентилятора включены, они могут вывести из контура столько силы тока, что ее не хватит для полного включения муфты компрессора кондиционера. Решением здесь является добавление отдельного реле для муфты компрессора, чтобы она могла получать полное напряжение от батареи.

* Поздняя модель Ford с «интегрированным модулем управления реле» (IRCM). Этот модуль содержит два реле вентилятора, реле муфты компрессора кондиционера и реле топливного насоса. Нагрев может привести к отказу модуля, в результате чего не будут работать охлаждающие вентиляторы, не будет работать кондиционер и или нет топлива, в зависимости от того, какой внутренний компонент вышел из строя.Реле не могут быть заменены отдельно в этом приложении, поэтому вашему клиенту понадобится совершенно новый модуль.

* 1996 Минивэны GM FWD. Используются два реле вентилятора (низкая и высокая скорость). Если в автомобиле установлена ​​только низкая или высокая скорость вентилятора, причиной, вероятно, является неисправное реле низкой или высокой скорости вентилятора, а не блок резистора двигателя вентилятора.

ЗАМЕНА РЕЛЕ

Если реле вышло из строя, его необходимо заменить правильной деталью. Два разных реле могут выглядеть одинаково снаружи, но иметь разную разводку внутри или быть рассчитаны на работу с разными нагрузками.Установка не того реле для замены может привести к повреждению или преждевременному выходу из строя.

При идентификации реле вам, возможно, придется ссылаться на номер детали OEM на реле, а также год, марку и модель транспортного средства.

Никогда не снимайте и не устанавливайте реле в цепи, на которую подается питание, так как это может вызвать скачок напряжения, который может повредить реле или другие электрические компоненты. Также неплохо нанести немного диэлектрической смазки на клеммы реле, чтобы предотвратить коррозию.




Другие электрические статьи:

Безопасность аккумулятора и запуск от внешнего источника (Прочтите в первую очередь !!!)

Проблемы с отключением аккумулятора (прочтите это ПЕРЕД отключением или заменой аккумулятора)

Диагностика разрядившегося аккумулятора

Тестирование аккумулятора

Проверка системы зарядки (проверка генератора)

Устранение неисправностей электрические проблемы

Электрические нагрузки для автомобильных систем, освещения и аксессуаров

Автомобильные электрические цепи

Испытание на падение напряжения

Устранение неполадок с электрическими стеклоподъемниками

Устранение неполадок электронной комбинации приборов

Тест самопроверки по основам электрической системы

Нажмите здесь, чтобы увидеть больше Carley Automotive Technical Articles

Где находится термопредохранитель на сушилке

Тепловой предохранитель сушильной машины важен для безопасности работа вашей машины. С 80-х годов они есть на всех сушилках. По факту, тепловые предохранители можно найти во многих современных приборах.

Роль теплового предохранителя заключается в предотвращении возгорания, обнаруживая перегрев сушильного барабана и срабатывая в ответ. Поэтому сушилка перестанет работать. Тепловой предохранитель — это одноразовый компонент, но, к счастью, он недорогой и его легко заменить. Помните, что термический предохранитель является элементом безопасности, не используйте сушилку снова, пока не замените ее. С новым пониманием того, что делает термопредохранитель сушилки, вы все еще можете задаться вопросом, а где же термопредохранитель на сушилке?

Термопредохранитель имеет длину всего 1 или 2 дюйма и должен располагаться на выпускном канале, но расположение самого выпускного канала может отличаться в зависимости от вашей модели.После того, как вы его нашли, вы готовы выяснить, не взорвался ли он.

Как определить, перегорел ли предохранитель

Теперь вы можете знать, где найти плавкий предохранитель, но как вы можете определить, перегорел ли предохранитель? Эти простые шаги резюмируют процесс ниже:

  • Отключите сушильную машину от электросети и убедитесь, что она больше не подключен к газу или электричеству.
  • Найдите плавкий предохранитель, как указано выше.
  • Отсоедините плавкий предохранитель от проводов.
  • Проверить предохранитель мультиметром.
  • Если стрелка мультиметра не двигается, у вас перегорел предохранитель.

Как только вы поймете, как определить, перегорел ли плавкий предохранитель, вы можете перейти к следующему шагу: замене термопредохранителя.

Замена теплового предохранителя осушителя

Как только вы убедились, что перегорел предохранитель, вам нужно будет заменить его. К счастью, замена теплового предохранителя — относительно простая задача, не требующая специального оборудования.

Первым шагом к замене теплового предохранителя осушителя является покупка нового теплового предохранителя. Популярные бренды включают термопредохранители для сушилок Maytag, термопредохранители для сушилок Kenmore и термопредохранители для сушилок Whirlpool. Вам следует выбрать плавкий предохранитель, который лучше всего подходит для марки и модели вашей сушилки.

Ниже приводится простой обзор шагов, которые необходимо предпринять для успешной замены теплового предохранителя.

  • Отключите сушильную машину от источника питания.
  • Снимите панель, закрывающую выдувную тепловую предохранитель.
  • Снимите провода и крепежный винт с перегоревший предохранитель, чтобы извлечь сам перегоревший предохранитель из сушилки.
  • Замените перегоревший предохранитель новым предохранителем, закрепив его винтом и снова прикрепив провода.
  • Заменить панель осушителя.
  • Подключите сушилку к источнику питания.
  • Самая частая причина сгорания плавкого предохранителя: засоренное выпускное отверстие. Очистите выпускное отверстие, чтобы предохранитель снова дует очень быстро.

Готовы приступить к замене плавкого предохранителя осушителя? Посетите ремонтную клинику и введите номер модели вашей сушилки в строку поиска, чтобы найти плавкие предохранители для вашей сушилки. Купите плавкие предохранители для сушилок Maytag, плавкие предохранители для сушилок Kenmore, плавкие предохранители для сушилок Whirlpool и многое другое.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
