Где устанавливать автоматический воздухоотводчик: Установить воздухоотводчик в системе отопления нужно правильноАвтомобили на альтернативном топливе

Установить воздухоотводчик в системе отопления нужно правильноАвтомобили на альтернативном топливе

Это крайне важное требование для любого жилого дома или офиса. Добиться стабильного тепла поможет понимание ситуации — где нужно установить воздухоотводчик.

Правильно установить воздухоотводчик необходимо для любой системы отопления

Периодическое нарушение нормальной работы отопительных систем приводит к неоправданным тепловым потерям. Это случается при неизбежном образовании воздушных пробок. Чтобы их избежать устанавливаются специальные устройства – воздухоотводчики.

Даже при их наличии не всегда отопление работает нормально. Значит приборы установлены неверно. То есть, не в тех местах, где им положено быть. Это зависит от конструкции системы отопления. Решение о расположении воздухоотводчиков принимается индивидуально для каждой из них.

Основные принципы размещения

Они разработаны в соответствии с элементарными законами природы. Главное то, что воздух в воде всегда стремится подняться вверх. Поэтому, образовавшиеся при нагреве воды пузырьки, всегда будут двигаться к самой верхней точке трубопровода. Отсюда вывод – ищите воздушную пробку именно в этих частях системы отопления.

Основные места скопления пузырьков воздуха в системе отопления

Если она там предполагается, то установить воздухоотводчик нужно именно в такой точке. Если таких мест несколько, то и сброс ненужного воздуха делается в каждом из них.

Но это еще не все. Дело в том, что путь пузырьков к верхним частям системы отопления не всегда прост. Сложные и слишком «закрученные» обороты труб являются серьезным препятствием. Это способствует образованию скоплений воздуха именно в местах поворотов. Чем их больше, тем большая вероятность возникновения проблемы.

Отсюда вывод — проектируйте и стройте отопление максимально простое. Но иногда некоторые строительные элементы дома все равно нужно как-то обходить трубой. Появляется лишний сложный поворот. Вот именно здесь сразу и нужно будет установить воздухоотводчик.

Радиаторы отопления

О них нужно сказать сразу конкретно. Устройство отопительных батарей само по себе представляет лабиринт для теплоносителя. Образовавшимся здесь пузырькам воздуха сложно его преодолеть на пути к высшей точке системы отопления.

На каждый радиатор отопления следует установить воздухоотводчик (кран Маевского)

Поэтому действуйте без лишних премудростей и жадности. На каждый радиатор отопления сразу нужно установить воздухоотводчик.

Другие случаи

Сюда следует отнести, те, что связаны с индивидуальными решениями по устройству систем отопления. Например, теплые полы, использование полотенцесушителей сложной конфигурации, тупиковые участки, особенно П-образной формы, байпасы.

Какие бывают воздухоотводчики

Устройства, с помощью которых может быть удален ненужный воздух имеют разные конструкции. Выбор каждой из них зависит от вида системы отопления и возможности размещения прибора.

Для отопления с открытым контуром применяется расширительный бачок. Это элементарное устройство, устанавливаемое в самой верхней части. Скапливающийся воздух постепенно достигает его полости и оттуда удаляется в атмосферу.

Место размещения расширительного бачка

Для закрытых систем отопления уместно установить воздухоотводчик автоматического срабатывания. Он удобен тем, что, во-первых, не требует для исполнения своей функции участия человека. Во-вторых, принцип работы позволяет установить его в местах, сложных для доступа.

Как правильно установить автоматический воздухоотводчик на закрытой системе отопления

Здесь следует сказать, что таких мест, вообще-то, не должно быть. Хорошая система отопления имеет доступ к любой точке. На случай ремонта будет меньше проблем. Однако в жизни бывает по-разному, поэтому автоматический прибор в таком случае необходим.

Использование крана Маевского для сброса воздуха из радиатора отопления

Для радиаторов отопления применяются краны Маевского. Удобные устройства, которые в современном исполнении выглядят вполне эстетично и не портят вид квартиры. Управляются вручную, но сам процесс не сложен.

Зачем еще нужно знать, где установить воздухоотводчик

Правильно определить место расположения этого устройства, является для специалиста высоким профессионализмом. Но, в этом вопросе можно разобраться и самому. Внимательно изучив ситуацию по работе системы отопления, ищите проблемные места. Во всяком случае при необходимости вы будете говорить со специалистом на одном языке.

Читайте также: Шаровые краны для воды итальянской компании FADO

Автор: Сергей Морозов

Внимание! Эта статья защищается законом об авторском праве в цифровую эпоху (DMCA). Запрещается любое копирование без моего разрешения.

Как выбрать и установить воздухоотводчик

Воздухоотводчики – что это такое и особенности монтажа

Появление воздушный пробок является характерной чертой отопительных водяных систем.

С данной проблемой часто сталкиваются все люди, которые жили в загородных частных домах или городских квартирах, где установлено такое индивидуальное отопление.

Решить эту проблему (при условии, что это система открытого типа) нетрудно – воздух будет выходить самостоятельно, естественным путем.

Содержание:

Воздухоотводчики – что это такое и особенности монтажа

Другое дело, если это закрытая система водяного отопления (сюда можно отнести и централизованную). В таком случае потребуется использование специализированных устройств, которые будут самостоятельно отводить воздух, который накапливается в тепловых магистралях. Такими устройствами являются автоматические и ручные воздухоотводчики.

Как в системе отопления появляется воздух

Для кого-то это станет открытием, но в центральных отопительных системах воздух есть всегда. После того, как заканчивается сезон отопления, мастера сливают тепловой носитель (как правило, это вода), а внутри самой системы остаётся воздух.

Его остаток обязательно следует стравить, когда в сентябре систему снова заполняют водой. Интересно, что уплотнение запорной аппаратуры низкого качества и аварии тоже являются причинами появления воздуха в системе и тепловых магистралях.

Если отопительная система спроектирована неправильно, то при эксплуатации может происходить автоматический подсос воздуха извне. Даже при подпитке автономной отопительной системы в нее попадает воздух, который растворен в воде. Он выделяется в виде воздушный пузырьков в тех местах, где низкое давление и сниженная скорость теплового носителя.

В воде всегда есть кислород, который выделяется в процессе нагревания для отопления. Некоторые виды металлов, применяемые в системе (к примеру, алюминий), способны выделять в воду воздух. Так, проявившиеся газы и воздух начинают постепенно подниматься и накапливаться в тех местах, где усложнен их отвод. Это все и приводит к образованию воздушных пробок.

Самые популярные места скопления газов – верхушки секций отопительных радиаторов.

Образовавшиеся пробки из воздуха мешают нормальной циркуляции теплового носителя, из-за чего пару-тройку последних секций остаются холодными, потому что в них не попадает нагретая вода.

По этой причине в каждое устройство для обогрева обычно устанавливают ручной воздухоотводчик. Чаще всего это кран Маевского, который стали использовать для систем централизованного отопления с 1933 года.

В технической документации его можно найти под названием «игольчатый воздушный радиаторный клапан». На данный момент все чаще стали использовать модифицированные автоматические краны-воздухоотводчики, благодаря которым воздух из системы отводится самостоятельно.

Где требуется установка воздухоотводчиков

Для обеспечения отвода воздуха в закрытых отопительных системах требуется соблюсти определенные правила по монтажу:

1. Трубы с разогретым тепловым носителем укладывают таким образом, чтобы направления движущихся воды и воздуха совпадали, то есть разогретый тепловой носитель поднимался от основного стояка к остальным, удаленным.
2. Воздухоотводчики следует устанавливать в наивысшей точке. Растворенный воздух начинает сам выделяться при уменьшении скорости теплового носителя, что происходит именно в верхней точке.
3. Устройства для стравки воздуха нужно устанавливать именно в тех местах, где наиболее вероятно накопление газов, например, на переходах и поворотах к меньшему диаметру труб, а также на каждом из отопительных радиаторов.

Газовые отводчики для воздуха обязательно следует устанавливать на отопительных устройствах, сделанных из алюминия. Дело в том, что при химической реакции во время контактирования воды и алюминия выделяется водород, который тоже крайне важно отводить.

Такая же проблема, пусть и в меньшей степени, затрагивает радиаторы из биметалла, потому что одним из материалов изготовления также является алюминий. В полностью биметаллических радиаторах алюминий не контактирует с тепловым носителем, но компании-изготовители все же советуют ставить воздухоотводчики и на них.

Стальные панельные батареи из-за конструкционных особенностей укомплектовывают воздухоотводчиками уже на заводе. На радиаторах из чугуна и трубчатых батареях воздухоотводчики для отопления попросту неэффективные. Дело в том, что убрать с них воздух можно лишь вместе с водой, а потому эффект даст использование классического или шарового крана.

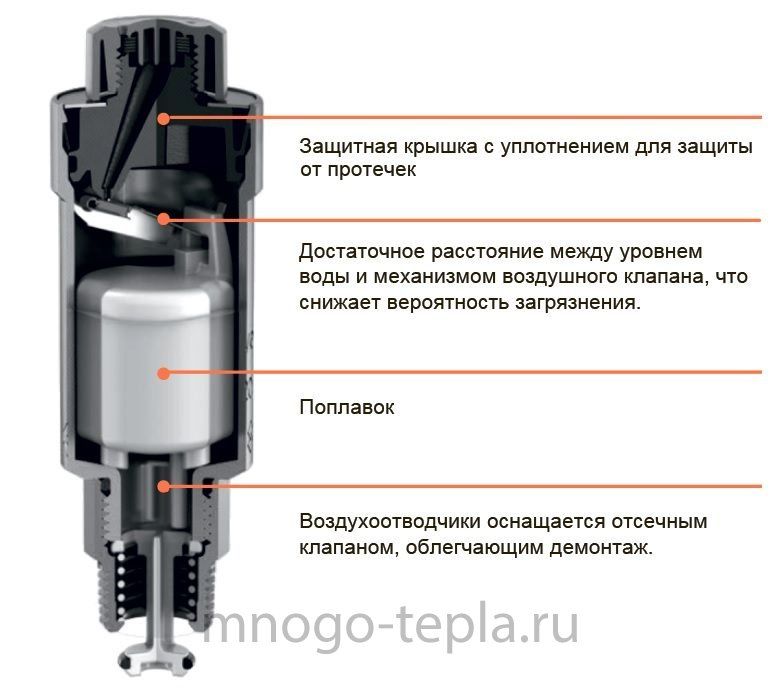

Из чего состоит автоматический воздухоотводчик

Принцип действия воздушного автоматического клапана построен на задействовании силы тяжести поплавка. Если он в поднятом состоянии, то закрыт, а спуск воды возможен, если поправок опущен.

В корпусе из латуни используются поплавки из нержавеющей стали или даже пропилена, причем они соединены с подпружиненным золотником через коромысло. В случае, когда в корпус устройства для отведения воздуха попадает воздух из отопительной системы, поплавок плавно уходит вниз, а золотник открывает отверстие для газосбора.

По мере отвода воздуха корпус начинает заполняться водой, поплавок начинает подниматься, а золотник из-за движения перекрывает отверстие. Запорный колпак на золотниковом штуцере помогает предотвратить утечку теплового носителя при поломке устройства, а ещё защищает отверстие для отвода воздуха от грязи и пыли.

В последнее время все чаще стали появляться устройства, имеющие функцию принудительного запора воздушного клапана, чтобы можно было отводить воздух лишь под присмотром мастера.

Обратный клапан особой конструкции, который играет роль автоматического запора, делает возможным ремонт и замену газоотводчики возможным даже без отключения отопительной системы.

Воздушный автоматический клапан любой конфигурации способен функционировать в температурном режиме -12…+125 градусов, но при этом нуждается в должном уходе, регулярных осмотрах, прочистке и при необходимости, замене. Чтобы автоматическое устройство для отведения газов работало без сбоев, он всегда должен быть под гидростатическим давлением, то есть должны быть выполнены требования к давлению в домашней отопительной системе.

Технические характеристики автоматического воздухоотводчика

Первым и основным параметром устройства является диаметр элемента соединения (внутренний), а точнее, диаметр подключения. Самыми распространенными значениями для газоотводчика стали  1/2 и 3/4 дюйма. В переводе на метрические единицы это Dy 15 и Dy 20.

Ещё автоматические устройства имеют такие параметры:

• Рабочая температура — обычно выпускаются устройства, у которых допустимый температурный диапазон составляет +100…+115.
• Давление срабатывания — обычно автоматические газоотводчики рассчитаны на давление в 10 бар, то есть 16 атм.

Как правило, в инструкции отдельно описаны все материалы, из которых выполнен поплавок, корпус и пружина. Чаще всего последние 2 элемента делают из латуни, а поплавок из смолы на основе полипропилена. Между собой автоматические газоотводчики отличаются по типу резьбового соединения, который бывает наружным и внутренним. Если говорить об особенностях конструкции, то устройства бывают угловыми и прямыми.

Монтаж автоматического воздухоотводчика

На отопительных радиаторам обычно устанавливают угловые приборы, хотя существуют и специализированные модели, которые предназначены лишь для приборов отопления. Если коллекторный диаметр радиатора не соответствует диаметру соединения воздушного клапана, следует применять переходники.

Если в конструкции газового отводчика нет клапана отсечки, то его можно докупить отдельно и поставить в прибор для отопления, а далее прикрепить к нему воздухоотводчик. Этот способ монтажа ни в коем случае нельзя нарушать, если идёт речь о централизованной отопительной системе, когда можно демонтировать и очистить устройство, не сливая воду из системы.

Более того, именно в этих системах больше всего примесей и химических компонентов, которые могут забить золотник и механизм, который его подпирает. По этой причине производить очистку воздухоотводчика приходится достаточно часто.

Газоотводчик монтируют вертикально, причем защитный колпачок должен находиться в наивысшей точке трубопровода, а ещё в местах, где может быть скопление воздуха. В корпусной конструкции всегда есть установочный шестигранник, за который и выполняется монтаж устройства классическим гаечным ключом.

Установка за корпус запрещена, потому что это может повредить корпус и нарушить функционирование системы в целом.   Отопительный радиатор должен быть установлен с малым уклоном, чтобы приподнять секцию батареи, где будет монтирован газоотводчик. Такой прием упростит отвод воздуха.

Итак, воздухоотводчики — крайне важные элементы в любой системе отопления, причем они стоят наравне с котлом и батареями. В магистралях, где газы накапливаются регулярно, автоматизированные устройства помогают поддерживать все элементы и температуру в рабочем состоянии, при этом без постоянного контроля.
