Как правильно проводить гидроизоляцию и герметизацию трубы дымохода на крыше

Эффективная гидроизоляция дымохода – ответственный этап строительства крыши. От его выполнения зависит надежность ее эксплуатации, срок службы кровельной системы, теплоизоляционного слоя. Отсутствие протечек – обязательное условие для формирования тяги, достаточной для нормальной работы отопительной системы.

Что такое гидроизоляция дымохода и для чего она нужна

В процессе сгорания топлива и отвода через дымоход горячих газов из-за разницы температур образуется конденсат. Его высокая кислотность разрушающе действует на строительные конструкции. Герметизация примыкания печной трубы и кровельного покрытия обеспечивает защиту от протечек.

Технически процесс гидроизоляции дымохода на крыше не вызывает сложностей, но требует аккуратного исполнения. При корректном выполнении работ удается решить следующие задачи:

обеспечение безопасности эксплуатации отопительного оборудования;
снижение тепловых потерь через крышу;
защита утеплителя, материалов кровельного пирога, стропильной системы, внутренней отделки крыши, потолка в комнатах от протечек;
увеличение срока службы строительных конструкций и материалов.

Кроме того, гидроизоляция трубы на крыше из профнастила, ондулина, металлочерепицы делает внешний вид покрытия завершенным, целостным, эстетичным.

Общие правила проведения

Герметизация дымохода — один из этапов защиты кровельных конструкций от воздействия влаги. Система гидроизоляции полноценно функционирует при условии соблюдения технологических требований к укладке материалов пирога. Нельзя нарушать их очередность: из-за этого во внутренних слоях скапливается конденсат.

Чтобы не допустить возгорания горючих материалов, между трубой и изоляцией, крышей и стропилами должен быть зазор. Кровлю от дымохода отделяют с помощью короба толщиной 150 мм, заполненного негорючим утеплителем. Линии стыков герметизируют специальными лентами.

Независимо от конструктивного исполнения отопительной системы конденсат во время ее работы течет по трубе дымохода. Чтобы снизить разрушительное воздействие кислот, печники рекомендуют при проектировании выбирать теплоизоляционные материалы с минимальным показателем теплопроводности. При использовании для отвода дыма тонких стальных труб вокруг них возводят кирпичную шахту, заполняя внутреннее пространство утеплителем.

Последствия некачественной герметизации

В зависимости от конструкции системы отвода продуктов сгорания труба может проходить через стену или крышу здания. Первый вариант встречается чаще, но и вероятность возникновения протечек в этом случае выше. Большинство из них возникает при нарушении герметизации зазора между дымоходом на крыше и материалом кровли.

Постоянное попадание внутрь влаги от осадков, конденсата приводит к деформации стропил, деревянных элементов обрешетки, их гниению, заражению грибком. Срок службы конструкций существенно сокращается. Отсыревающий утеплитель теряет свои изолирующие свойства, что может привести к промерзанию отдельных участков кровли из-за формирования мостиков холода.

Отсутствие качественной гидроизоляции кирпичной трубы на крыше может привести к снижению тяги. Во время работы отопительного оборудования образовавшийся на внутренней поверхности дымохода конденсат нагревается от горячих газов. Образуется пар, который мешает нормальной работе системы удаления продуктов сгорания и снижает тягу.

Выбор гидроизолирующих материалов для трубы

Система удаления дыма проектируется в зависимости от особенностей системы отопления, вида используемого топлива. Герметизация труб на кровле выполняется с учетом эксплуатационной температуры, используемых материалов, конфигурации прилегающих строительных конструкций.

От перечисленных факторов зависит материал изготовления дымохода, его форма, технические характеристики. При выборе состава для надежной и долговечной герметизации трубы на крыше кровельщики рекомендуют варианты, соответствующие следующим требованиям:

Пожаробезопасность. Температура горения зависит от вида топлива, поэтому в каждом случае при выборе материалов для гидроизоляции нужно учитывать режим их эксплуатации.
Водостойкость. При герметизации шва вокруг трубы применяют устойчивые к влаге, атмосферным воздействиям материалы.
Прочность, устойчивость к механическому износу.
Выполнение этих требований поможет увеличить периодичность ремонта крыши.
Термическая устойчивость. Для герметизации труб на кровле применяют составы, устойчивые к длительному нагреву.

Минеральная вата

Кровельщики применяют каменную или стекловату как негорючий материал, эффективный утеплитель, устойчивый к внешним воздействиям. При устройстве гидроизоляции труб в зависимости от конфигурации прилегающих конструкций, технических характеристик системы используют изоляторы в рулонах или плитах. Материалы могут отличаться по толщине и габаритам.

В качестве аргументов в пользу выбора минеральной ваты можно привести следующие факты:

эффективность звукоизоляции, обеспечивающей защиту от шума чердачного помещения и самого здания, что особенно актуально при гидроизоляции трубы на крыше из металлочерепицы, профнастила;
плотное прилегание к поверхности независимо от ее формы;
стойкость к тепловым, механическим нагрузкам;
электроизоляционные свойства, позволяющие располагать рядом электропроводку на крыше;
химическая стойкость к воздействию смол, кислот.

Рулонные фильтры

Муллитокремнезимистое волокно кровельщики все чаще применяют при герметизации печной трубы. Это материал, изготавливаемый из расплава кварцевого песка и глинозема, который способен выдерживать длительный нагрев до +1500 °С. Он выпускается в рулонах, отличается от аналогов следующими свойствами:

простотой монтажа за счет легкости раскройки, гибкости, возможности применения неорганических клеевых составов для фиксации;
малой плотностью;
пожаро-, взрывобезопасностью, негорючестью;
стойкостью к вибрациям;
отсутствием термического расширения.

Асбестовые, каолинные плиты, другие

При герметизации трубы дымохода огнеупорные листы в основном применяют для обшивки прямоугольных конструкций. Асбестовые, каолинные плиты – эффективная защита склонных к тлению, горению материалов. Они устойчивы к воздействию внешней среды, невосприимчивы к кислотам и щелочам.

Прочность, способность выдерживать механические нагрузки позволяет использовать огнестойкие листы при герметизации печной трубы на крыше вне зависимости от характеристик выбранного кровельного материала. Они обеспечивают эффективное шумоподавление, поэтому часто применяются кровельщиками в комплексе с металлическими покрытиями.

Электроизоляционные свойства сохраняются плитами при нагреве до +800 °С. Они обеспечат качественное утепление за счет низкой теплопроводности: при гидроизоляции кирпичной трубы она не будет эксплуатироваться в условиях резких температурных перепадов, что существенно продлит срок ее службы.

Разновидности герметиков для гидроизоляции трубы дымохода

Независимо от марки и модификации материалы для герметизации труб должны обладать высокой устойчивостью к влаге, термическим и атмосферным воздействиям. Кровельщики рекомендуют применять огнестойкие силиконовые или тиоколовые составы.

Первый вариант предусматривает включение в состав герметика оксида железа, он может быть кислотным или нейтральным. Силиконовые пасты выбирают исходя из свойств кровельного покрытия. Если он не склонен к коррозии, можно использовать кислотный герметик. При затвердевании образуется этановая или уксусная кислота, которая неблагоприятно сказывается на состоянии изделий из низколегированной стали.

Нейтральный силиконовый герметик — универсален. При его затвердевании на поверхности выделяется вода и спирт, поэтому ограничений в применении по кровельным материалам нет. Производители дают гарантию на составы этого типа в среднем на 20 лет.

Обладающий высокой термической стойкостью силикатный герметик отличается меньшей упругостью, поэтому при гидроизоляции труб он не применяется из-за высокой вероятности образования на поверхности трещин. Не используется также и битумная мастика: она не выдерживает эксплуатации при высоком нагреве.

Пошаговый алгоритм работ по гидроизоляции дымохода

Перед проведением работ по герметизации зазора между действующим дымоходом и кровельными конструкциями, строители рекомендуют обследовать объект на предмет наличия трещин, пустот, участков кладки с разрушенным раствором и устранить выявленные недочеты.

Технология гидроизоляции трубы во многом зависит от типа материала, защищающего крышу от влаги (это может быть наплавляемое битумное покрытие, диффузионная мембрана, полипропиленовая пленка), формы и конструкции дымохода. Эффективной универсальной защитой от протечек послужит металлический «фартук». Его монтаж выполняется в следующей последовательности:

Укладка дренажного желоба, через который происходит от вод конденсата из дымохода.
Монтаж внутреннего «фартука» для формирования усиленной гидроизоляции трубы.
Устройство подложки под нижней кромкой металлической конструкции с выводом края между листами кровельного материала ниже по скату.
Укладка вокруг дымохода финишного покрытия.
Монтаж внешнего «фартука», крепление его верхней части непосредственно к трубе.

В ходе эксплуатации кровли периодически возникают из-за усадки строительных конструкций, механических нагрузок, возникающих во время ремонта, обслуживания кровли. Решением может стать монтаж хомута с термостойкой прокладкой.

В зависимости от формы трубы

Квадратная

Большинство дымоходов квадратной формы выкладывают из кирпича. Внутри возможно размещение асбестоцементной трубы. В качестве материала для гидроизоляции кровли применяют диффузионную мембрану, приклеивая ее края к трубе полимерной пастой.

Под «фартук» монтируют дополнительную обрешетку, размещая бруски на расстоянии до 10 см. Для продления срока службы деревянных элементов их обрабатывают огнезащитным составом. «Фартук» закрывает зону примыкания кирпичной трубы к кровельным материалам со всех сторон на 30 см, для герметизации узла на крыше верхний край защитной конструкции должен быть выше покрытия на 10-16 см.

Для фиксации металлической конструкции используются дюбели, которые забивают на расстоянии 18-20 см, выполняется обработка стыков огнеупорной пастой. После окончания укладки кровельного материала монтируют внешний «фартук». Технология его крепления такая же, как и у внутреннего. Единственное отличие — фиксация верхней полосы металла к дымоходу.

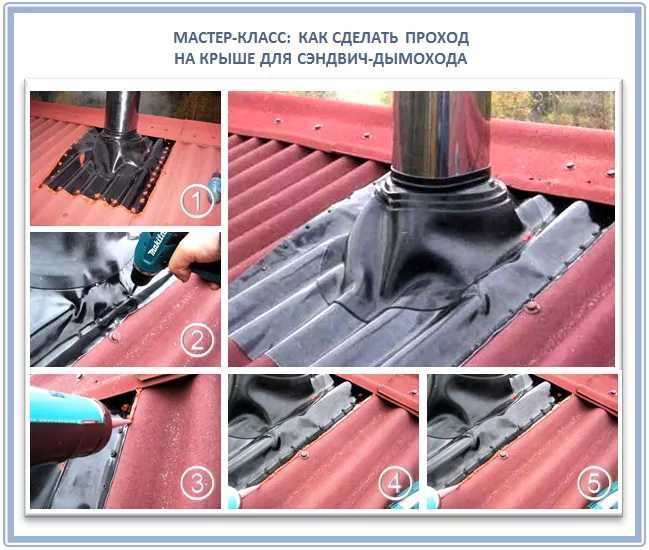

Многослойная круглая

Готовые дымоотводы комплектуются комплектом приспособлений, позволяющим выполнить гидроизоляцию печной трубы без дополнительных сложностей. Чтобы обеспечить большую прочность конструкции, монтируют обрешетку с зазором 8 см. Для выполнения сборочных работ предварительно рекомендуется нанести грунтовку на поверхность, к которой будет примыкать герметик. Нанести состав нужно на все швы, чтобы устранить зазоры между деталями.

В зависимости от кровельного покрытия

Гибкая черепица

По технологии монтажа гибкой черепицы при гидроизоляции печной трубы на крыше предусматривает установку по линии примыкания распущенного по диагонали бруса размером 50х50 мм, который крепится к обрешетке. Поверх деревянных элементов на битумную мастику крепится подкладочный гидроизоляционный ковер.

При необходимости на поверхность трубы предварительно наносят грунтовку для улучшения качества сцепления. Для герметизации угловых элементов кровельщики используют куски ендового ковра 15х6 см, с поверхности которых полностью счищена каменная крошка. Если подогреть материал строительным феном, выполнить задачу будет проще. Заплата прочно фиксируется на углах дымохода.

При раскройке ендового ковра для изготовления планки примыкания высота захода на вертикальную поверхность трубы – 300 мм, минимальный заход на поверхность кровли – 200 мм с каждой из сторон трубы.

Для надежного крепления выкройки по ее обратной стороне распределяют фиксирующую мастику для гибкой черепицы слоем 0,5-1 мм. Материал обеспечит дополнительную гидроизоляцию узла. При наклеивании заготовок кровельщики рекомендуют учитывать направление потока воды во время дождя. Места стыков прогревают строительным феном.

Для дополнительной фиксации выкройки применяют металлическую планку, которая входит в комплектацию кровли. При ее отсутствии можно изготовить деталь самостоятельно из металлического оцинкованного или окрашенного профиля. Монтаж выполняют с помощью дюбелей. Все имеющиеся зазоры заполняют герметиком.

Профнастил, металлочерепица

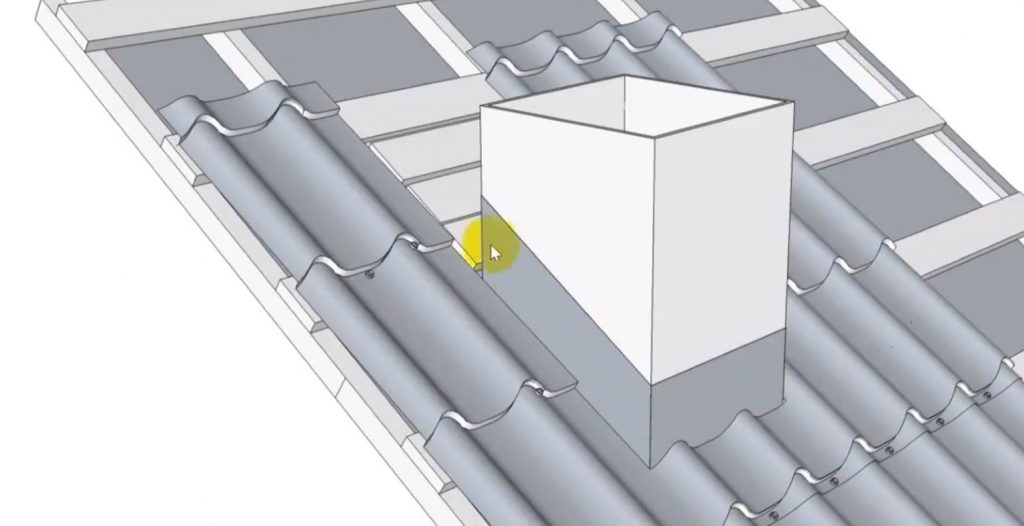

При гидроизоляции зазора между дымоходом и листами металлочерепицы кровельщики применяют планки примыкания. Материалом для их изготовления служит оцинкованная сталь с дополнительной защитой от коррозии полимерным или лакокрасочным покрытием.

Процесс монтажа планок при герметизации труб на кровле из профнастила выполняется следующим образом:

для дополнительной прочности конструкции устанавливают 4 уголка;
верхний край примыкания закрепляют под дымоходом;
торцевые детали фиксируют с помощью саморезов внахлест;
монтируют нижнюю планку;

уголки крепят к обрешетке;
стыки заполняют устойчивым к высоким температурам и воздействию влаги герметиком;
укладывают кровельное покрытие;
монтируют верхний «фартук».

При выборе планок примыкания кровельщики рекомендуют использовать изделия из материала, который применяется в качестве основного покрытия для крыши. Наличие на поверхности полимерного слоя послужит дополнительной защитой изделия от коррозии и мелких механических повреждений. Строители не рекомендуют экономить на ширине уголка. Чем она больше, тем лучше планка будет защищать конструкции от проникновения влаги.

Шифер

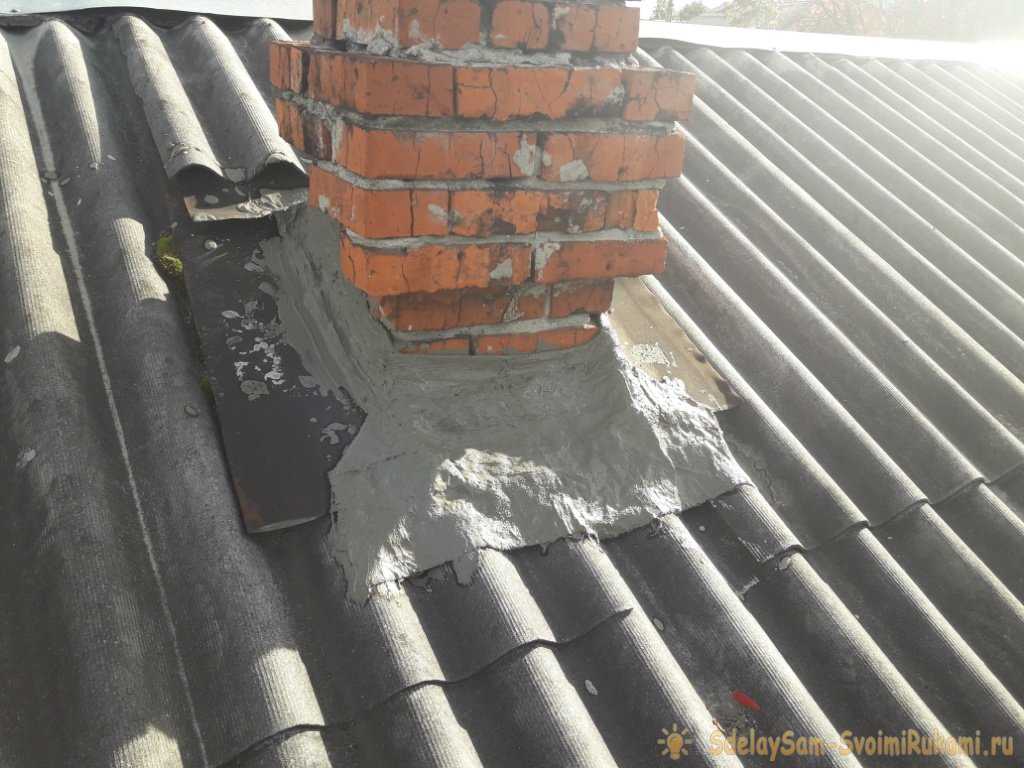

При гидроизоляции зазора вокруг трубы кровельщики используют 2 метода: заполнение щелей раствором асбеста с цементом и монтаж металлического «фартука». Оба варианта эффективны, но второй из них более долговечен и надежен. Для приготовления раствора достаточно смешать в соотношении 1:1 с цементом М400 размоченный в воде асбест (работать с такими материалами нужно в перчатках и респираторе).

Технология нанесения подготовленной смеси следующая:

поверхность крыши и дымохода в пределах 100-150 мм очищают от загрязнений и обезжиривают;
зазор между шифером и трубой замазывают раствором;
влажными руками поверхность шва разглаживают, чтобы не было шероховатых участков.

Такой шов выдерживает длительный нагрев до +1000 °С, перепады температур, сохраняя при этом свою целостность. Состав отличается отличными показателями адгезии по отношению к шиферу, поэтому часто применяется для гидроизоляции трубы на крышах хозяйственных построек.

Но есть у технологии и недостатки:

возможна обработка только зазоров небольшой ширины, чтобы раствор заполнял его, но не проваливался внутрь;
невысокая надежность примыкания при неправильном приготовлении раствора;

срок службы составляет до 15 лет.

«Фартук» из оцинкованной или нержавеющей стали более надежен. Его можно изготовить самостоятельно или приобрести готовый при герметизации зазоров между дымоходом и неметаллическим кровельным покрытием. Конструктивно он представляет собой основание из листовой стали, к которому приварен срезанный конус. Его верхняя часть по диаметру соответствует размерам трубы.

«Фартук» надевают на трубу, плотно его фиксируют на кровельном покрытии так, чтобы верхний край заходил под коньковую планку больше чем на 60 мм. При необходимости стальное основание наращивают. Если этого не сделать, никакая гидроизоляция под трубу не предотвратит протечки.

Основание прикручивают к обрешетке саморезами с резиновой прокладкой в верхней части шиферной волны. Отверстия задувают пеной или закрывают уплотнителем. Боковые края загибают, промазывают силиконом (можно применять полиуретановый состав). Верхнюю часть «фартука» прижимают к трубе хомутом, щели заполняют герметиком.

Выводы

Эффективная гидроизоляция труб дымоходов на кровле — обязательное условие для их длительной и надежной работы. В ходе обслуживания дымохода (рекомендовано при круглогодичном проживании в доме проводить работы не реже 2 раз в год) потребуется его чистка от сажи. При этом имеет смысл проверять состояние примыкания вокруг трубы, чтобы не допустить нарушения его герметичности в ходе техобслуживания.

Гидроизоляция и герметизация дымохода | Полная гидроизоляция стыков печной трубы на крыше

Главная
Гидроизоляция и герметизация дымохода

Цена:

от 7000 за м.кв.

Гидроизоляция дымохода на крыше — одно из важных мероприятий его обустройства. От того, насколько правильно она будет проведена, зависит функциональность всей системы, а также пожаробезопасность здания. Работы можно провести самостоятельно, но лучше всего обратиться к профессионалам — таким, которые работают в компании «ИМС-КОНСТРУКТ» и хорошо знакомы со всеми особенностями подбора материала и проведения работ.

Почему это так важно?

Гидроизоляция печной трубы позволяет решить сразу две важных задачи:

она обеспечивает защиту элементов стропил и кровли в местах контакта с трубой от возгорания;
предотвращает протечки крыши в месте вывода дымохода.

Конечно же, не стоит забывать и о том, что правильно проведённая герметизация дымохода на крыше позволяет повысить качество отопления. Это становится возможным за счёт того, что на трубе не образуется конденсат, а следовательно, и вода по дымоходу не стекает, что исключает задымление.

В отопительный сезон испарения конденсата приводят к появлению в дымоходе повышенного давления, которое мешает тяге и негативно отображается на качестве обогрева. Недостаточно хорошая или изношенная гидроизоляция дымохода снижает теплоотдачу отопительной системы, вследствие чего её работу сложно назвать эффективной.

Более того: если при этом в самом дымоходе имеются трещины, то высокое давление приведёт к их увеличению, а следовательно, и деструкции всей конструкции.

Особенности гидроизоляции дымохода

Специалисты «ИМС-КОНСТРУКТ» как никто другой знают, что надёжная герметизация стыков дымохода позволяет избежать протекания крыши. Проведение работ данного направления может осуществляться разными способами, подбор которых зависит от конфигурации крыши и трубы, а также от материалов, из которых они изготовлены. Способы проведения включают в себя следующее:

Гидроизоляция крыши из профнастила или шифера. Требует демонтажа тех её отделочных элементов, которые расположены непосредственно возле трубы. Для герметизации используется фартук из стали, места его примыкания к трубе заделываются при помощи огнеупорных мастик, к шиферу — обмазываются цементом;
Гидроизоляция крыши из металлочерепицы. Предусматривает создание фартука из металлочерепицы или использование специальных гофров из резины. Помимо этого, могут быть использованы металлизированные битумные ленты.

Сделайте свой дом ещё теплее и уютнее вместе с «ИМС-КОНСТРУКТ»!

Закажите Бесплатный осмотр объекта

Просто заполните поля формы и отправьте ее нам

Я даю согласие на обработку персональных данных в соответствии с законом № 152-ФЗ «О персональных данных»

Как загерметизировать место соединения крыши и камина | Домашние руководства

Мона Калберсон

Холодной зимней ночью в камине тепло и уютно, но если вы не заделаете щель в месте его соприкосновения с крышей как внутри, так и снаружи, вы можете сжечь больше топлива, чем нужно. Горячий воздух будет подниматься и выходить через эти щели; следовательно, когда теплый воздух выходит, холодный воздух входит. Остановите эту вращающуюся дверь, запечатав камин герметиком. Уплотните дом внутри водонепроницаемым герметиком, а снаружи – эластичным кровельным герметиком. Это простое решение может сэкономить вам кучу денег на счетах за топливо.

Очистите от пыли и грязи потолок и камин, где они пересекаются. Наклейте малярную ленту на потолок и камин с обеих сторон зазора, чтобы предотвратить попадание герметика на потолок или в поры камина.
Отрежьте кончик тюбика водостойкого герметика для внутренних работ под углом 45 градусов. Используйте режущий инструмент на пистолете для уплотнения или ножницах. Проткните внутреннее уплотнение трубки стержнем, прикрепленным к пистолету для герметика.
Поместите тюбик с герметиком в пистолет для герметика и нажмите на поршень. Нажмите на спусковой крючок, чтобы переместить герметик на кончик трубки.
Расположите пистолет для герметика под углом к зазору между потолком и камином. Нажмите на спусковой крючок, чтобы начать медленное равномерное нанесение герметика на шов. Промажьте примерно два фута и остановитесь. Ослабьте натяжение пистолета для герметика, чтобы остановить поток герметика, и вгладьте герметик в зазор кончиком пальца. Немедленно сотрите излишки герметика со сторон шва влажной тряпкой, стараясь не удалить его из шва. Продолжайте герметизировать, пока не заполните весь шов вокруг камина герметиком.
Выйдите на улицу и установите лестницу на твердой ровной поверхности рядом с домом, чтобы получить доступ к крыше. Убедитесь, что две верхние перекладины лестницы выступают над крышей. Используйте веревку или банджи-шнуры, чтобы закрепить лестницу на неподвижном объекте.
Поднимитесь на крышу и осмотрите основание дымохода на наличие трещин в кирпиче. Отрежьте кончик тюбика бутилового кровельного герметика под углом 45 градусов. Проткните внутреннее уплотнение трубки стержнем, прикрепленным к пистолету для герметика. Заполните каждую щель в дымоходе большим количеством кровельного герметика.
Осмотрите герметик вокруг обшивки дымохода на наличие старого, хрупкого герметика, который отделяется от обшивки, пропуская воздух и влагу. Используйте шпатель, чтобы удалить старый герметик. Удалите мусор с фартука дымохода ручной щеткой с жесткой щетиной.
Измерьте и отрежьте армирующую ткань по длине обшивки дымохода. Нанесите базовый слой эластомерного герметика на герметизируемый участок. Убедитесь, что герметик заполняет каждую трещину или отверстие и выходит примерно на дюйм за пределы края ткани. Положите ткань на базовый слой и с помощью кисти нанесите обильный слой эластомерного герметика поверх ткани, заделывая его в первый слой. Полностью пропитайте ткань герметиком.

Ресурсы

YouTube: Flash Seal

Советы

Используйте цветной герметик, чтобы он сочетался с потолком или камином, чтобы добиться бесшовного внешнего вида.

Предупреждения

Будьте осторожны при подъеме по лестнице.

Писатель Биография

Мона Калберсон начала работать на сборочной линии в крупной производственной компании в 1983 году, где она прошла путь до нескольких ответственных должностей в бизнесе. В 2005 году она начала карьеру в сфере кровельных работ, дизайна интерьеров и ремонта. Она ежедневно работает профессиональным маляром/ремонтником дома/разнорабочим, а в свободное время протягивает руку помощи кровельному бизнесу своего мужа.

Как найти и отремонтировать утечку через крышу дымохода

Раскрытие информации рекламодателями

Мы рекомендуем лучшие продукты через независимый процесс проверки, и рекламодатели не влияют на наш выбор. Мы можем получить компенсацию, если вы посетите партнеров, которых мы рекомендуем. Прочтите нашу информацию для рекламодателей, чтобы получить дополнительную информацию.

Подробнее

Раскрытие информации рекламодателями

Подробнее

Опубликовано

2 февраля 2023 г. 10 сентября 2018 г.

Почему нам можно доверять

Наши рейтинги, обзоры и советы проверены отраслевыми журналистами. повторно полезный, точный и актуальный.

Узнать больше

Воспроизведение видео не поддерживается

Утечки вокруг дымоходов камина являются обычным явлением, и бывает трудно определить источник. Протечки крыши дымохода обычно возникают из-за зазоров или трещин между металлической накладкой, используемой для соединения дымохода с крышей, и дымоходом.

Для устранения утечек обшивки дымохода:

Осмотрите обшивку на наличие зазоров или трещин.
Нанесите кровельный цемент на все зазоры и трещины.
Надежно прикрепите незакрепленную обшивку к дымоходу с помощью каменных гвоздей.

Посмотрите это видео, чтобы узнать больше.

Дополнительная информация

Как очистить и осмотреть крышу (видео)
Как устранить протекающую обшивку крыши дымохода (видео)
Герметичная обшивка: устранение протечек вокруг дымоходов (статья)

ВИДЕО ТЕХНОЛОГИЯ
Дэнни Липфорд: Барри спрашивает: «У нас где-то возле дымохода утечка, но мы не можем ее найти. Какие-либо предложения?»

Обнаружение протечки в дымоходе может стать одной из самых неприятных вещей, которые вы когда-либо делали в своем доме, потому что есть так много точек входа.

Но в подавляющем большинстве случаев проблема связана с обшивкой — металлическим материалом, расположенным прямо вокруг основания дымохода, который как бы интегрируется в кровлю, будь то черепица или другие типы. Вот где, много раз, мигание немного отодвигается, и у вас будет точка входа для этого дождя.

Что вам нужно сделать, так это снова прикрепить оклад в любом месте, где вы видите щель или трещину, используя гвозди или шурупы. Затем возьмите качественный наружный герметик и заделайте каждую маленькую трещинку, которую только сможете найти.

Также неплохо было бы немного промокнуть шляпки гвоздей или шурупов, чтобы дождь не попал в дом.
