Гидравлический автомат для проветривания теплицы: Купить автомат для проветривания теплицы (гидравлический) в Москве по низкой цене

обзор и создание термопривода своими руками

За показателями влажности и температуры внутри теплицы необходим постоянный контроль. С одной стороны, нельзя допускать перегрева растений, а с другой – сквозняки их могут погубить. Чтобы микроклимат был благоприятным для выращиваемых культур оранжереи и парники необходимо регулярно проветривать. Это можно делать вручную, открывая время от времени форточки, но лучше установить автомат для проветривания теплиц, который будет самостоятельно приоткрывать фрамуги и пускать внутрь свежий воздух.

Содержание статьи

• Как организовать в теплице автоматическое проветривание
• Виды автоматических систем для проветривания
  • Электрические реле и вентиляторы – простота монтажа
  • Гидравлические устройства – долговечность и надежность
  • Биметаллические термоприводы – небольшая мощность
• Популярные автоматы от производителей
  • Любимец дачников – автомат «Дуся SUN»
  • «Сезам-М-2015» – мощный помощник садовода
  • «Термопривод» – автомат для форточек и дверей
  • Open Planet – идеальная планета для растений
• Самоделки из пластиковых бутылок

Как организовать в теплице автоматическое проветривание

Существует немало различных устройств и механизмов, с помощью которых можно проветрить тепличное сооружение.

Самый простой вариант – ручное открывание дверей и форточек. В этом случае придется постоянно ходить в теплицу и смотреть, как там обстоят дела.

Автоматика в проветривании теплицы занимает важное место

При постоянном проживании в деревне это еще можно рассматривать как вариант. Но для дачи, куда хозяева из города приезжают только на выходные, это абсолютно неприемлемо.

Надо подбирать систему автоматического проветривания теплицы, иначе о достойном урожае можно будет забыть. Все должно работать самостоятельно, без участия человека.

Все автоматы для тепличного проветривания (термоприводы) делятся на две категории:

1. Энергозависимые.
2. Энергонезависимые.

Первым для функционирования постоянно требуется электричество. Однако не во всех садоводческих хозяйствах бесперебойное электроснабжение является нормой. Чтобы обезопасить электрические системы проветривания теплицы, придется устанавливать солнечные панели, которые стоят немалых денег.

Лучше выбрать вариант попроще и подешевле, не зависящий от электроэнергии.

Вентилирование воздуха может быть:

• естественным – открывание фрамуг и дверей;
• принудительным – с использованием вентиляторов.

В первом случае проветривание регулируется степенью открытия форточек и их количеством. Принудительная вентиляция подразумевает работу специальных вентиляторов, нагнетающих воздух.

Совет! Принудительная вентиляция является энергозависимой. Она больше рассчитана на промышленные тепличные конструкции. Для дачи и деревенской усадьбы лучше подобрать вариант с естественным воздухообменом.

Энергонезависимый гидроцилиндр будет работать без перебоев

Автоматизировать проветривание теплицы можно с помощью автономных механизмов (поршней, сообщающихся сосудов с водой) и электронных систем управления.

Электроника стоит денег, но точность регулировки и стабильность работы системы при ее применении будет гораздо выше. Зато различные устройства, использующие элементарные законы термодинамики, можно выполнить своими руками при минимальных финансовых затратах.

Виды автоматических систем для проветривания

Чтобы выбрать оптимальную систему автоматического проветривания для теплицы необходимо разобраться в устройстве и принципах работы различных вариантов. Можно воспользоваться как заводскими приспособлениями, так и самодельными механизмами. Установка не должна вызвать сложностей, надо лишь смонтировать несколько крепежей на тепличном каркасе и фрамугах.

Электрические реле и вентиляторы – простота монтажа

Автоматические электросистемы состоят из различных датчиков, блока управления и вентиляторов. Все это приобретается в специализированном магазине и быстро собирается в единую конструкцию. После подключения к электросети термореле начинает отслеживать температуру и при достижении установленных параметров включает вытяжные вентиляторы.

Вентиляторы принудительного проветривания больше предназначены для промышленных теплиц

Использовать такой автомат для проветривания теплицы целесообразно только при круглогодичном выращивании тепличных растений.

Стоит вся система достаточно дорого и при этом полностью зависит от бесперебойности электроснабжения. Пара часов без света в жаркий день и зелень «сгорит». Чтобы этого не допустить, придется устанавливать аккумуляторы либо солнечные батареи.

Гидравлические устройства – долговечность и надежность

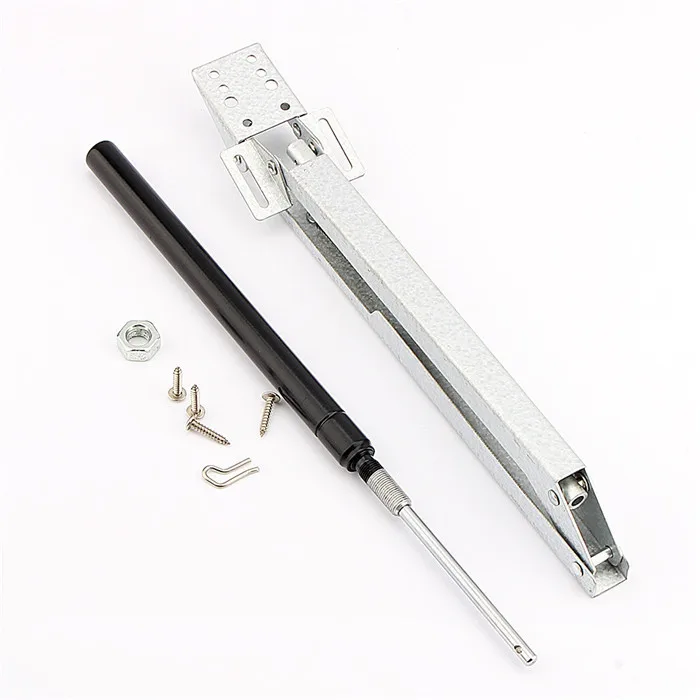

Гидравлические термоприводы для теплиц работают за счет расширения жидкости, происходящего при ее нагревании. Их конструкция предельно проста – поршень и рычажная система. Но она достаточно мощна и даже позволяет приподнимать полностью всю тепличную крышу.

При повышении температуры масла в гидроцилиндре шток выдвигается и приоткрывает фрамугу. В результате воздух внутри теплицы остужается и постепенно охлаждает масло, что приводит к возвращению поршня в исходное положение. В итоге происходит проветривание, а форточка опять закрывается.

Гидравлические поршни для теплиц надежны, но медленны

Важно! При резком похолодании гидравлические автоматы срабатывают слишком медленно, в теплицу через открытое окошко успевает попасть холодный воздух.

Место для установки гидроцилиндра надо подбирать так, чтобы он не находился под воздействием лучей солнца. Поршень должен срабатывать не от солнечного нагрева, а от внутренней температуры воздуха в оранжереи.

Биметаллические термоприводы – небольшая мощность

Работают биметаллические механизмы проветривания теплиц, как и в случае с гидравлическими автоматами, благодаря тепловому расширению. Только нагревается в них не масло, а разные по составу и характеристикам металлические пластины.

Термоприводы из биметалла недороги и работают автономно, но усилие на открывание они способны создать не слишком большое. С их помощью можно приоткрыть лишь маленькую форточку, и то если ее рама не перекошена и не разбухла от влаги.

По этой причине не рекомендуется выбирать биметаллические устройства для деревянных каркасов.

Популярные автоматы от производителей

В продаже можно найти готовые автоматические устройства, работающие по описанным выше принципам. Практически любое из них несложно установить своими руками, но в случае с электрическими приборами лучше обратиться к специалисту.

Любимец дачников – автомат «Дуся SUN»

Самый популярный автомат для проветривания телиц среди дачников – «Дуся SUN» – прибор от известного производителя, прославившегося системой автополива «АкваДуся». В основе прибора лежит термоцилиндр, работающий по принципу гидравлики. Автоматика рассчитана на работу при температуре не выше 50 градусов. Максимальный вес форточки, которую может открыть устройство, – 7 кг.

Комплект для проветривания теплицы «Дуся SUN»

Автомат продается в полном комплекте с инструкцией по установке. Монтаж можно выполнить в теплицах разных типов, главное, чтобы форточка исправно работала как на открытие, так и на закрытие. Работа открывателя не требует подключения к электричеству и батареек.

В зависимости от выращиваемых культур и их требований к температурному режиму, провертиватель можно настроить на открытие форточки в нужном диапазоне температур.

При повышении температуры до 30 градусов форточка распахивается до конца.

«Дуся SUN» в действии

«Сезам-М-2015» – мощный помощник садовода

Сердцем устройства для проветривания теплицы «Сезам-М-2015» является гидроцилиндр, заполненный маслом. Аппарат работает в широком температурном диапазоне и легко настраивается. При массе всего лишь 1 кг терморегулятор легко открывает тяжелые форточки большого размера и двери. Во избежание ложного срабатывания от перегрева солнцем, рекомендуется установить защитные зонтики со стороны улицы.

Для тех случаев, когда необходимо оставить дверь открытой в принудительном порядке, предусмотрены специальные крючки. Прибор практически не требует ухода в процессе эксплуатации – достаточно только периодически смазывать его машинным маслом.

«Термопривод» – автомат для форточек и дверей

«Термопривод» – разработка красноярского производителя, способная открыть форточку или дверь весом до 20 кг, но в идеале лучше использовать устройство на форточках до 10 кг. Механизм работает на вертикальных и горизонтальных фрамугах, максимальный угол открытия – 45 градусов.

Этот прибор также работает благодаря гидравлическому термоцилиндру. Изготовитель гарантирует работу устройства на протяжении 20 лет. Установить «Термопривод» своими руками несложно, подробная схема монтажа есть в инструкции.

Open Planet – идеальная планета для растений

Производители автомата для проветривания теплицы Open Planet обещают, что с их приспособлением растения окажутся на планете с идеальным микроклиматом для культивирования. Ориентируясь на потребности выращиваемых культур, температуру внутри можно регулировать от +15 до +25 градусов. Прибор усилен двумя пружинами, что позволяет ему справляться с не только с форточками, н и с дверьми.

Комплект для проветривания Open Planet

Устройство изготовлено из нержавеющей стали и не боится влажности, но на зиму его, как и другие гидравлические автоматы, необходимо снимать, чтобы внутреннее содержимое не замерло и не привело к деформации цилиндра.

Самоделки из пластиковых бутылок

При наличии минимальных навыков своими руками устройство для проветривания теплицы получится собрать даже из подручных материалов. Можно приспособить и автомобильный газовый амортизатор в качестве замены заводскому гидравлическому термоприводу, и обычные пластиковые бутылки для создания системы сообщающихся сосудов.

Схема системы из двух сообщающихся емкостей с водой

Во втором случае для изготовления механизма для проветривания понадобится:

• пара емкостей из пластика разного объема;
• соединительный шланг от медицинской капельницы со штуцерами на концах;
• герметик.

Большая емкость (бутыль на 3–5 литров) на треть заполняется водой, а после закрывается крышкой и тщательно герметизируется – это расширительный бак. В зависимости от изменения температуры жидкость в нем будет расширяться или сужаться, перетекая в меньший сосуд.

Монтаж бутылочной системы

Во вторую бутылку (объемом 1,5 л) также на треть наливается вода, и она герметично закупоривается. Далее обе емкости необходимо соединить шлангом, для чего штуцеры вставляются в крышки. В днище меньшей бутылки делается небольшой прокол, и она закрепляется в перевернутом состоянии на фрамуге.

Простая конструкция из двух пластиковых бутылок позволяет эффективно проветривать теплицу

При нагреве воздух в расширительном бачке начинает выдавливать воду во вторую бутылку, и она своим весом приоткрывает форточку. А при снижении температуры все возвращается на свои места.

Устройств и механизмов для автоматического проветривания теплиц придумано немало. Одни из них можно сделать своими руками из имеющихся в любом доме материалов, а другие нужно покупать в магазине. Все это дополнительные траты денег или времени, но без автоматов придется побегать, чтобы открывать и закрывать окошки вручную.

Автомат для проветривания теплиц | Огородник

Современный садовый участок невозможно представить без теплицы.

Это сооружение значительно упрощает выращивание различных видов культур. При эксплуатации любой теплицы важно наладить автоматическое проветривание теплиц, а также позаботиться о создании оптимальной температуры внутри парника с помощью тепличного аккумулятора тепла.

Содержание:

• Автоматизированные системы проветривания
• Преимущества энергозависимых механизмов проветривания:
• Недостатки энергозависимых механизмов проветривания:
• Виды автономных систем проветривания
• org/ListItem»> Преимущества автономных автоматических систем:
• Недостатки автономных автоматических систем:
• Биметаллическая система проветривания в парнике
• Преимущества биметаллической системы проветривания:
• Недостатки биметаллической системы проветривания:
• Гидравлическая система проветривания в парнике
• org/ListItem»> Преимущества гидравлической системы проветривания:
• Недостатки гидравлической системы проветривания:
• Пневматическая система проветривания теплиц
• Преимущества пневматической системы проветривания:
• Недостатки пневматической системы проветривания:
• Дуся-сан – автомат для проветривания теплиц
• org/ListItem»> Преимущества автомата «Дуся-сан»:
• Недостатки автомата «Дуся-сан»:
• Принцип действия термопривода
• Система проветривания парника «Банковская»
• Автоматическое проветривание теплицы своими руками
• Автоматическое проветривание теплиц

Способов проветривания теплиц несколько. Можно каждое утро самому открывать теплицу, а вечером — закрывать, но лучше установить автоматическое регулирование положения створок с помощью термопривода. Тем самым вы упростите многие процессы: подготовку теплицы к посадке рассады, уход за молодыми растениями в период созревания и сбора урожая и т.д.

Современные устройства, предназначенные для создания системы проветривания теплиц, разделяют на две крупные категории: автоматизированные энергозависимые системы и автономные механизмы.

к содержанию ↑

Автоматизированные системы проветривания

Энергозависимые автоматы для проветривания теплиц, как следует из названия, в основном работают от электрической сети, в редких случаях могут быть использованы альтернативные источники энергии, например, солнечные батареи. В основе этих устройств лежит тепловое реле. Оно заставляет двигаться электрические вентиляторы. За счет этого в теплицу подается прохладный воздух и выдувается теплый.

к содержанию ↑

Преимущества энергозависимых механизмов проветривания:

• подходят для теплиц любых размеров, так как имеют большую мощность;
• вентиляция осуществляет строго по времени или основываясь на показаниях датчиков температуры;
• небольшой размер устройства;
• конструкции являются высокотехнологичными.

Недостатки энергозависимых механизмов проветривания:

• из-за перебоев в электроснабжении энергозависимый автомат может вовремя не включиться и из-за перегрева или охлаждения погибнут растения в парнике;
• если сломается один компонент, то чинить придется весь блок.

Автономные механизмы работают благодаря тому, что некоторые материалы и вещества имеют способность менять свои размеры при нагревании.

к содержанию ↑

Виды автономных систем проветривания

Автономные системы проветривания бывают трех основных видов: биметаллические, гидравлические и пневматические.

Преимущества автономных автоматических систем:

• доступность;
• независимость от электроэнергии;
• возможность сделать самостоятельно, не сильно потратившись.

Недостатки автономных автоматических систем:

• зависимость от капризов погоды, например, атмосферного давления.

Биметаллическая система проветривания в парнике

Принцип работы такого автомата для проветривания в теплице заключается в следующем: под воздействием температуры материал линейно расширяется. Конструкция выполнена из двух видов этого материала, чтобы получился разный коэффициент расширения.

Преимущества биметаллической системы проветривания:

• не нуждается в электрической энергии;
• стоят не дорого.

Недостатки биметаллической системы проветривания:

• для такого автоматического проветривания теплицы сложно подобрать оптимальную температуру, чтобы вентиляция проходила правильно;
• низкая мощность.

Гидравлическая система проветривания в парнике

В такой системе проветривания гидроцилиндр начинает двигаться при возникновении разницы температур между маслом и материалом емкости. Из-за чего вытесняется шток, который приоткрывает форточку.

Достаточно просто выставить необходимую температуру, и устройство для проветривания теплиц откроет форточку тогда, когда температура повысится.

Преимущества гидравлической системы проветривания:

• не нужна электрическая сеть;
• можно работать внутри теплицы в комфортных условиях;
• не возникает не приятных запахов;
• не нужно постоянно контролировать работу устройства;
• можно собрать своими руками.

Недостатки гидравлической системы проветривания:

• высокая стоимость;
• большая инерционность;
• температура фиксируется там, где установлена сама система, а не средняя по теплице.

Пневматическая система проветривания теплиц

Такой автомат для проветривания теплиц функционирует так: из герметичной емкости нагретый воздух подается в поршень привода. При повышении температуры емкости этот воздух по трубке перемещается в поршень. За счет этого поршень приходит в движение и открывает форточку. При охлаждении теплицы, воздух внутри системы сжимается, поршень встает на место, форточка закрывается.

Преимущества пневматической системы проветривания:

• полная энергонезависимость;
• высокая производительность;
• низкая стоимость.

Недостатки пневматической системы проветривания:

• громоздкость;
• зависимость от давления в атмосфере;
• высокая инерционность;
• трудно изготовить самостоятельно.

Дуся-сан – автомат для проветривания теплиц

Принцип работы такого автомата для проветривания теплиц заключается в следующем: в нем при нагревании расширяется жидкость. Она в свою очередь перемещает поршень гидроцилиндра. При охлаждении теплицы жидкость уменьшается в объеме, устройство возвращается в начальное положение и дверь или форточка закрываются.

Преимущества автомата «Дуся-сан»:

• при правильной сборке может работать долгие годы;
• легко установить своими руками

Недостатки автомата «Дуся-сан»:

• максимально допустимая нагрузка не должна превышать 7 кг;
• сильные ветры могут повредить автомат;
• необходимо осенью демонтировать эту систему, а весной ставить снова, так как она не выдерживает низких температур.

Принцип действия термопривода

Суть работы термопривода заключается в том, что, когда повышается температура, он открывает створки форточки и закрывает их, когда она понижается. Состоит термопривод из двух основных элементов: датчика и исполнительного механизма.

Термопривод может быть дополнительно оснащен доводчиками и замками. Устанавливать термоприводы можно на любые теплицы, но лучше — на парники из сотового поликарбоната.

к содержанию ↑

Система проветривания парника «Банковская»

В основе этой конструкции лежат две обыкновенные банки: одна трехлитровая, другая – 800-граммовая. Принцип работы такой: при повышении температуры теплый воздух вытеснит воду из большой банки в меньшую. Вес 800-граммовой банки увеличится и это откроет форточку.

Как только температура понизится, вода вернется в большую банку, и фрамуга встанет на свое место. Этот автомат предназначен только для фрамуг, которые открываются по горизонтальной оси.

к содержанию ↑

Автоматическое проветривание теплицы своими руками

Автомат для проветривания теплицы не обязательно покупать. Приложив определенные усилия его можно соорудить самому. В 3-литровую банку надо налить 800 граммов воды, закатать ее крышкой. Потом сверлом проделать в крышке отверстие, сквозь него вставить в банку латунную трубку таким образом, чтобы она была выше дна на 2-3 мм.

Далее нужно пройтись вокруг отверстия герметиком. В полиэтиленовой крышке также надо проделать отверстие и вставить гибкую трубку (расстояние до дна — 2-3 мм). Опять воспользоваться герметиком, потом надеть крышку на банку меньшего размера.

к содержанию ↑

Автоматическое проветривание теплиц

Теперь остается только разместить автомат для проветривания теплиц в своем парнике. Так что соорудить устройство для проветривания теплицы своими руками достаточно просто.

преимущества автоматического проветривателя и установка вентиляционной системы

Выращивание растений в теплицах достаточно сложный процесс, имеющий массу особенностей и тонкостей. На самом деле не зря называется «битва за урожай», так как для выращивания тепличных овощей придется преодолеть немало трудностей. Одной из проблем может быть температурный режим: слишком низкие или слишком высокие температуры вредны для любых растений. То же самое относится и к высокой влажности. Поэтому следует более подробно рассказать о таких вещах, как автоматические системы проветривания теплиц, которые помогают быстро решить вышеуказанную проблему.

Преимущества и недостатки использования

Если говорить об автоматических вариантах проветривания теплиц, то они получают энергию от централизованной системы электроснабжения или могут быть автономными.

Другими словами, они делятся на две широкие категории:

• независимые решения;
• энергозависимые опции.

Если говорить о достоинствах системы автоматического проветривания теплиц, то ее следует назвать:

• высокая технологичность;
• компактный дизайн;
• проветривание помещения осуществляется в установленные сроки;
• высокая мощность.

Недостатками данного механизма будут следующие моменты.

• Если в машине произойдет поломка, растения, находящиеся внутри помещения, погибнут. Избежать вероятности такого исхода можно, если заранее купить запасной электроблок.
• При обнаружении поломки элемента конструкции потребуется ремонт всей системы.

В целом, несмотря на наличие определенных недостатков, такие механизмы имеют неоспоримые преимущества, которые действительно позволяют сделать усиленный или обычный автоматический проветриватель эффективным решением для выращивания растений.

Виды

Теперь перейдем к видам автоматических установок для проветривания. Как уже было сказано, такие механизмы делятся на независимые решения и варианты автотипа volatile. Большой интерес сегодня вызывают решения volatile. Как правило, суть таких систем заключается в работе от электросети и реже – от батарей солнечного типа или каких-то других альтернативных источников энергии. Такие устройства обычно используются для управления термовыключателем, который может активировать вентиляторы, обеспечивающие приток свежего воздуха в теплицу.

Самостоятельные решения, в свою очередь, делятся на три категории:

• на базе пневматики;
• биметаллический;
• на базе гидравлики.

Теперь более тщательно разбираем каждую машину. Биметаллический вариант для теплиц работает по следующему алгоритму: при воздействии определенной температуры материал линейного типа расширяется. В данной конструкции предусмотрено два вида материалов, а суть работы заключается в разных коэффициентах их расширения. То есть при повышении температуры термопривод в автоматическом режиме открывает форточки и двери в теплице, а при понижении закрывает их. У автоматики в этом случае есть только один недостаток – сложно подобрать необходимую температуру, чтобы вентиляция осуществлялась качественно.

Гидравлический вариант проветривания теплиц имеет ряд преимуществ:

• отсутствие неприятных запахов или их минимальное количество;
• отсутствие зависимости от электричества;
• легко собрать самостоятельно;
• нет необходимости постоянно находиться рядом с теплицей;
• возможность работать внутри в комфортных условиях.

Такая система считается одной из самых надежных.

Следует отметить, что механический механизм гидровентиляции также имеет некоторые недостатки:

• большая инерционность;
• высокая цена;
• Температуру можно отследить только там, где расположена система.

У этой машины достаточно простое устройство. Гидроцилиндр начинает двигаться исключительно при разнице температур масла и емкостного материала. То есть получается, что акции постепенно выдавливаются. И именно гидравлический привод откроет окно. Для получения в теплице оптимальных условий, позволяющих эффективно ухаживать за растениями, достаточно установить определенную температуру. Дверная машина сама открывает дверь, когда температура становится выше запланированной.

Система переходит в исходное положение только тогда, когда проветриватель купольных форточек или дверей получает информацию о том, что температура в теплице находится на нижней отметке.

Перед покупкой универсального гидравлического проветривателя для теплиц обратите внимание на следующие моменты.

• Стоимость Эти машины необходимы для каждого окна и двери в теплице. Цена одной единицы конструкции составит около трех с половиной тысяч рублей.
• Мощность. Следует точно знать, какая мощность нужна для подъема того или иного элемента в теплице.
• Также необходимо знать вес машины, которую выдержит конструкция теплицы.

Пневматическая версия использует тепловую энергию. Его главным преимуществом будет то, что он полностью независим от каких-либо других источников энергии.

Среди других преимуществ этого варианта также следует назвать:

• серьезное исполнение;
• низкая цена.

Имеет ряд недостатков, а именно:

• малое усилие работы;
• большая инерция;
• зависимость от атмосферного давления;
• громоздкий.

Существуют также упомянутые выше электрические модели автовентиляторов для теплиц.

Такие системы очень удобны тем, что имеют:

• отличную мощность электропривода;
• Точная и удобная система регулировки.

Идеально подходят для теплиц, где необходимо использовать сложные и многоступенчатые системы вентиляции. Основными элементами таких систем являются терморегулятор, отвечающий за включение и выключение системы, а также электровентилятор. Главный недостаток – это, конечно же, зависимость от наличия электрической энергии.

В общем, как видите, вариантов систем вентиляции для теплиц множество, и каждый человек сможет подобрать наиболее эффективное решение для своей теплицы.

Производители

Сейчас мы сделаем небольшой обзор продукции для проветривания теплиц от различных фирм. В продаже на сегодняшний день представлен ряд автоматических устройств, работающих по различным принципам, упомянутым выше. Любую модель, которая будет описана, достаточно легко установить самостоятельно. Но если речь идет об электрических решениях, то все же лучше будет обратиться к специалисту.

«Дуся Солнце»

Итак, первый вариант, о котором я хочу сказать — «Дуся Солнце». В этом варианте используется термоцилиндр, работающий по гидравлическому принципу. Данная модель работает при температуре не более пятидесяти градусов. Масса самых больших форточек, которые может открыть это устройство, составляет семь килограммов. Автомат продается в полной комплектации, дополнительно к ней идет инструкция по сборке.

Установка может производиться в различных теплицах. Главное, чтобы форточка четко работала как при закрывании, так и при открывании. Первооткрывателю не нужны батарейки или электрическое соединение. Вентиляционный клапан в этом случае можно легко настроить на открытие форточек в нужном диапазоне температур. Если температура поднимается до 30 градусов, то окно открывается до конца.

«Сезам-М-2015»

Еще один интересный вариант называется «Сезам-М-2015». Основным элементом этой системы является гидроцилиндр, заполненный маслом. Данная модель применяется в широком диапазоне температур и легко настраивается. Масса изделия составляет всего один килограмм, но этого достаточно, чтобы терморегулятор легко открывал тяжелые форточки габаритных размеров и двери. Чтобы избежать ложных срабатываний системы от перегрева, можно защитить ее, установив специальные зонты с улицы.

Если вам нужно оставить дверь в открытом положении, для этого есть специальные крючки. Этот вариант почти не требует обслуживания в процессе использования – необходимо лишь изредка смазывать механизм маслом машинного типа.

«Термо»

Следующая модель — «Термо». Эта разработка отечественного производителя из Красноярска может открыть окно или дверь весом до двадцати килограммов. Но лучше использовать его на оконных и дверных конструкциях весом до десяти килограммов. Наибольший угол раскрытия составляет 45 градусов.

Данная конструкция работает с использованием гидроцилиндра гидравлического типа. Производитель дает двадцатилетнюю гарантию на свою продукцию. Осуществить монтаж такой системы своими руками достаточно просто – в инструкции есть аналогичная схема установки для этой модели.

Открытая планета

Еще одно решение, о котором вы хотите рассказать, называется Открытая планета. Производитель гарантирует, что это устройство создает идеальный микроклимат для выращивания растений в теплице. Благодаря ему температуру в теплице можно регулировать в диапазоне от 15 до 25 градусов.

Эта модель имеет усиленную конструкцию с двумя пружинами, что позволяет применять ее не только на форточках, но и на дверях. Изготовлен автовент из нержавеющей стали. Но на холодное время года его лучше демонтировать, чтобы цилиндр не деформировался.

Контуры проветривания

Теперь поговорим о том, как разрабатывать схемы автоматического проветривания теплиц. Этот момент очень важен, так как от него зависит урожайность растений и их комфортность. При больших объемах помещения обычно применяют достаточно сложные схемы устройств, максимально учитывающие значение различных характеристик. Однако такая автосистема проветривания теплиц будет не столь актуальна для не очень крупной постройки придомового типа.

Хорошая вентиляция помещения может быть обеспечена за счет правильного сочетания периодов открывания и закрывания окон и дверей между собой.

К наиболее распространенным схемам относятся следующие:

• одностороннее проветривание — через два и более окна, расположенных рядом, или фрамуги;
• проходные — два одновременно открытых окна или двери, расположенные на разных сторонах здания;
• независимый — каждый элемент, оснащенный необходимым оборудованием, открывается независимо от других;
• механизм, подключенный к блоку управления, который будет учитывать несколько параметров в зависимости от настроек и характеристик оборудования, и который работает по определенному алгоритму.

Выбор различных вентиляционных механизмов будет зависеть от типа конструкции, а также от целей, которые будет преследовать владелец теплицы.

Как сделать автопроверку?

Теперь поговорим о том, как создать систему своими руками. Основой самой простой конструкции станут две обычные стеклянные банки для консервации. Одна банка будет иметь объем три литра, а вторая – 800 миллилитров.

Кроме них нам потребуются:

• одна жестяная крышка для закатки;
• крышка полиэтиленовая;
• тридцатисантиметровая труба из меди или латуни;
• трубка для капельницы длиной метр;
• деревянный брусок, размеры которого должны быть равны размерам форточки;
• пара гвоздей для «плетения»;
• тонкая проволока или кусок веревки;
• олово и канифоль.

Если говорить об алгоритме создания системы вентиляции, то он будет состоять из 3-х основных этапов.

• Сначала нужно налить в 3-х литровую бутыль восемьсот миллилитров воды и закатать ее жестяной крышкой. Затем в крышке просверливается отверстие, и в него вставляется латунная трубка таким образом, чтобы до дна оставалось около 2-3 мм. Отверстие тщательно заделывают герметиком, припоем или другими средствами.
• Аккуратно проделайте отверстие в пластиковой крышке и просуньте в него гибкую трубку так, чтобы расстояние до дна маленькой банки было таким же, как и в первом случае. Надежно заклейте отверстие и закройте эту крышку небольшой баночкой. Готовая конструкция представляет собой простейший сифон пневмогидравлического типа.
• Теперь осталось только разместить контейнеры в разных частях теплицы, а также прикрепить к каркасу противовесный брус. После этого механизм будет готов к работе.

Такая простая и удобная в использовании конструкция была создана в 2000 году и с тех пор успешно применяется в самых разных теплицах. Суть ее работы достаточно проста и заключается в том, что с повышением температуры теплый воздух постепенно вытесняет воду из большей банки в меньшую. Его масса становится больше, а окно, соответственно, открывается. А при снижении температурных показателей большой цилиндр будет «вытягивать» воду обратно, а транец за счет наличия противовеса восстанавливать исходное положение.

Такой простой и в то же время надежный вариант подойдет только для фрамуг, открывающихся по центральной оси горизонтально. Кстати, угол раскрытия должен быть ограничен специальным типом упора. Раз в пару недель в большой баллон требуется доливать новую жидкость, взамен той, что испарилась. В общем, как видите, выбрать машину для теплицы – процесс достаточно интересный и требующий серьезного внимания.

Сделать такое устройство своими руками также не составит труда, если четко следовать всем инструкциям. Для этого часто можно использовать доступные инструменты, а предлагаемый вариант можно корректировать и модернизировать по своему усмотрению.

В следующем видео вас ждет краткий обзор автоматики для проветривания теплиц.

Методы применения пестицидов в теплицах

Глава 28

При применении пестицидов покрытие решает все. Даже самые эффективные новые пестициды или фунгициды бесполезны, если они не вступят в контакт с насекомыми или болезнями, для борьбы с которыми они были разработаны. Существует множество методов применения химикатов, доступных тепличным хозяйствам. Три основных типа опрыскивателей, используемых в теплицах: (1) гидравлические или гидравлические опрыскиватели большого объема, (2) распылители узкого действия малого объема и (3) опрыскиватели тумана или опрыскиватели сверхмалого объема. Каждая из этих машин имеет свое место в тепличном химическом применении. Все они имеют преимущества и недостатки. Основными различиями между опрыскивателями являются количество используемой воды, рабочее давление и размер образующихся капель.

Гидравлические или крупнообъемные опрыскиватели

В гидравлическом или крупнообъемном опрыскивателе используется высокая скорость потока воды для увлажнения листвы до уровня стока. Насос подает энергию, которая доставляет распыляемый материал к цели (листве растений). Этот опрыскиватель использует стандартные нормы химикатов и большие объемы воды. Количество используемой воды зависит от конкретного опрыскивателя и насадки, метода опрыскивания оператора и размера урожая. Калибровка опрыскивателя в соответствии с оператором и культурой необходима для смешивания правильного количества смеси для опрыскивания.

Типы гидравлических распылителей

• Распылитель сжатого воздуха
• Ранцевый опрыскиватель
• Опрыскиватель на салазках
• Штанговый опрыскиватель
• Центральная система внесения пестицидов

Специализированные малообъемные опрыскиватели

Малообъемный опрыскиватель использует меньше воды или носителя для нанесения инсектицидов, фунгицидов, дезинфицирующих средств и даже удобрений на тепличные культуры. Целевые распылители малого объема создают капли со средним диаметром от 40 до 70 микрон, используя высокое давление от 1000 до 3000 фунтов на квадратный дюйм. Эти высокие давления создают мелкие капли с высокой скоростью. Эта скорость легко рассеивается, как только облако брызг достигает цели, создавая закручивающееся облако брызг с огромной турбулентностью при достижении внутренней листвы.

Типы целевых малообъемных распылителей

Ранцевый распылитель . Небольшой газовый двигатель и встроенный вентилятор создают воздушный поток с высокой скоростью. Спрей-концентрат, впрыскиваемый в воздушный поток специальной насадкой, воздухом доносится до листвы. Техника опрыскивания сложнее, чем с помощью гидравлического распылителя.

Малообъемные распылители с подачей воздуха . Пневматические распылители малого объема используют воздух в качестве основного носителя химиката (см. рис. 28.9).). Высокоскоростной воздух ударяет по потоку жидкого химиката или химиката и воды, впрыскиваемому в распылитель, и разбивает поток на мелкие капли. Затем воздух переносит жидкость к растениям.

Распылители электростатические . Электростатические распылители производят мелкие капли размером от 30 до 60 микрон, которые заряжаются электричеством, а затем выбрасываются воздухом на листву сельскохозяйственных культур (см. рис. 28.10). Отрицательно заряженные частицы притягиваются к любой поверхности и могут обеспечить покрытие, не уступающее покрытию от распылителя большого объема. Теоретически это может помочь создать более однородные по размеру капли, которые рассеиваются более равномерно, потому что они отталкивают друг друга, поскольку все капли несут одинаковый заряд.

Нажмите на следующие темы для получения дополнительной информации о применении пестицидов и оборудовании в теплицах.

Распылители тумана или сверхмалого объема

Это машины, которые чаще всего называют распылителями. В системах сверхмалого объема (ULV) обычно используется очень небольшое количество воды и образуются распыляемые капли диаметром менее 25 микрон. Это настоящий туман, часто приводящий к легкой дымке в теплице. Из-за небольшого размера частиц опрыскиватели УМО необходимо использовать в замкнутом пространстве для удержания раствора для опрыскивания. Для достижения наилучших результатов при использовании этого метода необходима надлежащая циркуляция воздуха. Как правило, системы УМО сокращают время нанесения, работая очень быстро или автоматически, что устраняет необходимость в аппликаторе.

Типы туманообразователей или распылителей сверхмалого объема

Механические туманообразователи . Механические («холодные») туманообразователи используют турбулентность в распыляющем сопле для разделения жидкости на мелкие капли (см. рис. 28.12). Типичным источником воздуха является высокоскоростной вентилятор, обычно встроенный в сопло туманообразования. Высокое давление воздуха, создаваемое двигателем, помогает распылять туманообразующую жидкость через сопло, разделяя ее на мельчайшие частицы. Жидкий раствор распыляется из сопла в виде тумана или мелкодисперсного тумана. Давление жидкости не требуется. В большинстве случаев распылительная форсунка не имеет маленьких отверстий, поэтому засорение форсунки не является проблемой.

Тепловые туманообразователи . Генератор термического тумана использует систему, подобную используемой в реактивных двигателях (см. рис. 28.13). Пестицид впрыскивается в чрезвычайно горячий, быстро движущийся поток воздуха, где он испаряется в виде частиц размером с туман. Фоггеры создают очень маленькие капли, обычно диаметром от 10 до 50 микрон, которые могут перемещаться на большие расстояния от аппликатора. Это означает, что спрей способен проникать глубоко в конструкцию, а не оседать рядом с распылителем. Норма внесения зависит от размера дозирующего отверстия. Тепловые туманообразователи, которые предназначены для обработки больших площадей, имеют большие резервуары и требуют больше времени для дозирования большего объема смеси пестицидов. Определяющей характеристикой тепловых туманообразователей является их скорость и способность быстро покрывать большие площади. Самые большие устройства могут перемещать туман на сотни футов от машины за секунды, обрабатывая площади до 50 000 кв. футов менее чем за 15 минут. С некоторыми более крупными моделями капли брызг распространяются более чем на 200 футов. Скорость потока жидкости также зависит от размера устройства. Площадь, покрытая этими объемами распыления, будет зависеть от того, применяется ли смачиваемый или жидкий состав.

Аэрозольные баллончики полного высвобождения . Аэрозольные баллончики полного высвобождения можно установить в теплицу, привести в действие и позволить заполнить теплицу (см. рис. 28.14). Как только канистра активирована, этот пропеллент выталкивает раствор для распыления через распыляющий раствор сопла в облако. Пестицид доставляется в виде мелких капель, которые дрейфуют по всей теплице и, наконец, оседают на растениях и уничтожают вредителей. Поскольку эти системы не имеют бокового смещения, создаваемого канистрой, они должны в значительной степени полагаться на вентиляторы HAF, чтобы обеспечить равномерное покрытие всех поверхностей растения.
