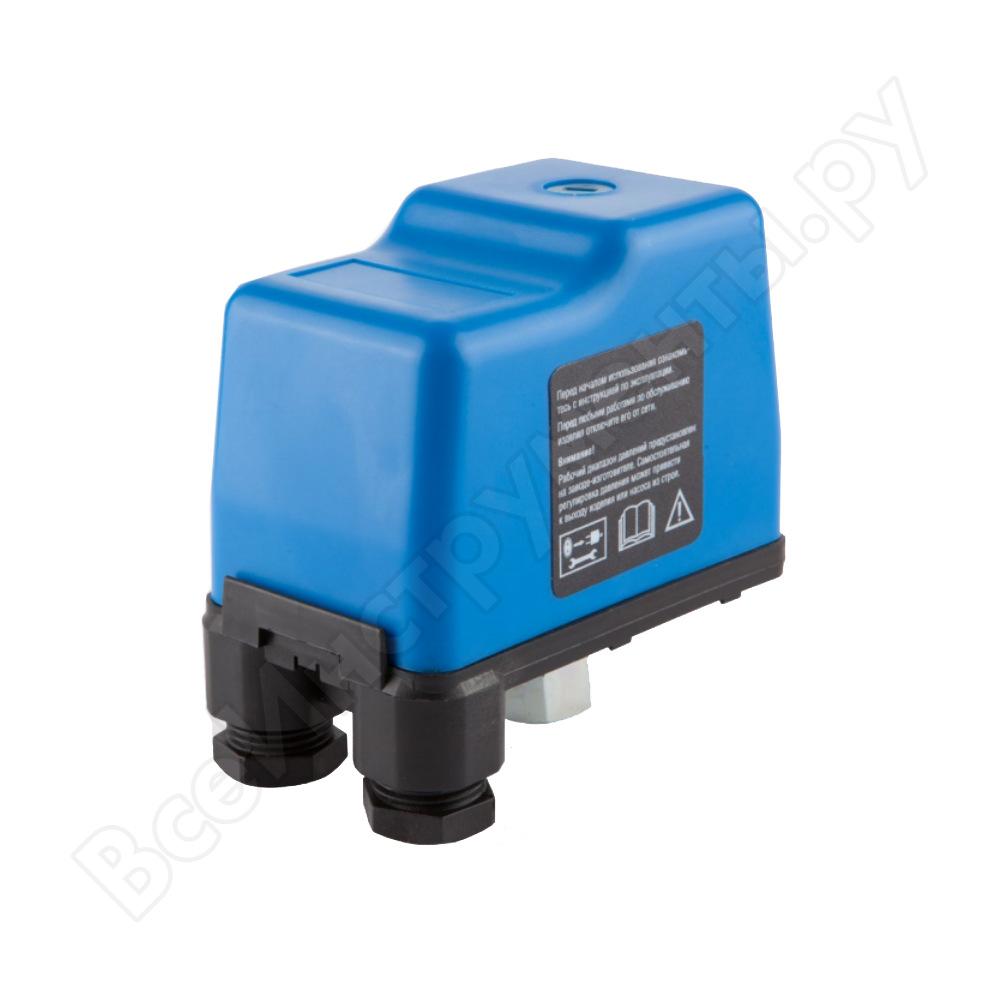

Реле давления для насосных станций и гидроаккумуляторов Зубр ЗРД — цена, отзывы, характеристики, фото

Реле давления Зубр ЗРД подходит для насосных станций ЗНАС и гидроаккумуляторов ЗГА. Необходимо для переоборудования любой системы водоснабжения на дачном участке в автоматическую. Легкое устройство отличается простотой и надежностью. Помогает экономить воду и электричество. Нагрузка подключает сразу к клеммам 1 или 3-х фазных насосов. При большой нагрузке возможна установка дополнительного реле.
Гарантия 5 лет.
Характеристики:

  • Максимальная мощность нагрузки — 3500 Вт;
  • Давление включения — 1,4 Атм;
  • Давление отключения — 2,8 Атм;
  • Максимальное давление — 4,6 Атм;
  • Присоединительный диаметр — 1/4″;
  • Максимальная температура воды — 40 0С;
  • Масса — 0,4 кг.
  • Min давление (заводская настройка), бар 1,4
  • Max давление (заводская настройка), бар 2,8

Этот товар из подборок

Параметры упакованного товара

Единица товара: Штука
Вес, кг: 0,46

Длина, мм: 107
Ширина, мм: 65
Высота, мм: 105

Произведено

  • Россия — родина бренда
  • Китай — страна производства*
  • Информация о производителе
* Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства.

Указанная информация не является публичной офертой

На данный момент для этого товара нет расходных материалов

Сервис от ВсеИнструменты.

ру

Мы предлагаем уникальный сервис по обмену, возврату и ремонту товара!

Вернем вам деньги, если данный товар вышел из строя в течение 14 дней с момента покупки.

Обратиться по обмену, возврату или сдать инструмент в ремонт вы можете в любом магазине или ПВЗ ВсеИнструменты.ру.

Гарантия производителя

Гарантия производителя 5 лет

Гарантийный ремонт

Здесь вы найдете адреса расположенных в вашем городе лицензированных сервисных центров.

Лицензированные сервисные центры Адрес Контакты
СЦ «Зубр» МСК

Средний срок ремонта — 14 дней

ул. Библиотечный пр-д, д. 1А  +7 (495) 730-34-00

Дополнительный сервис

5 лет гарантии при условии регистрации на сайте производителя

Гидроаккумулятор для водоснабжения: принцип работы, устройство, схема, расчет, установка, подключение

Гидроаккумулятор является специальной металлической герметичной емкостью, содержащей внутри эластичную мембрану и определенный объем воды под определенным давлением.

Зачем нужен гидроаккумулятор?


Гидроаккумулятор (другими словами – мембранный бак, гидробак) используется для поддержки стабильного давления в водопроводе, предохраняет водяной насос от преждевременного износа из-за частого включения, предохраняет систему водоснабжения от возможных гидроударов. При отключении напряжения, благодаря гидроаккумулятору, вы всегда будете с небольшим запасом воды.

Вот основные функции, которые выполняет гидроаккумулятор в системе водоснабжения:

  •  Предохранение насоса от преждевременного износа. Благодаря запасу воды в мембранном баке, при открытии водопроводного крана насос будет включаться только в том случае, если запас воды в баке иссякнет. Любой насос имеет определенную норму включений в час, поэтому, благодаря гидроаккумулятору, у насоса появиться запас неиспользованных включений, что повысит срок его эксплуатации.
  • Поддержка постоянного давления в водопроводной системе, предохранение от перепадов напора воды. Из-за перепадов напора при одновременном включении нескольких кранов происходят резкие колебания температуры воды, например в душе и на кухне. Гидроаккумулятор успешно справляется с такими неприятными ситуациями.
  • Предохранение от гидроударов, которые могут возникать при включении насоса, и способны порядком подпортить трубопровод.
  • Поддержание запаса воды в системе, что позволяет пользоваться водой даже во время отключения электричества, что в наше время происходит довольно часто. Особенно ценна эта функция в загородных домах.

Устройство гидроаккумулятора


Герметичный корпус этого устройства разделяется специальной мембраной на две камеры, одна из которых предназначена для воды, а другая – для воздуха.

Вода не соприкасается с металлическими поверхностями корпуса, так как она находится в водяной камере-мембране, изготовленной из крепкого резинового материала бутила, устойчивого к воздействию бактерий соответствующего всем гигиеническим и санитарным нормам, предъявляемым к питьевой воде.

В воздушной камере находится пневмоклапан, предназначением которого является регулирование давления. Вода попадает в гидроаккумулятор через специальный присоединительный патрубок на резьбе.

Устройство гидроаккумулятора должно быть смонтировано таким образом, чтобы его можно было беспрепятственно разобрать в случае ремонта или профилактики, не сливая при этом всю воду из системы.

Диаметры соединительного трубопровода и напорного патрубка должны по возможности совпадать между собой, тогда это позволит избежать нежелательных гидравлических потерь в трубопроводе системы.

В мембранах гидроаккумуляторов объемом более 100 л находится особый клапан для стравливания воздуха, выделяющегося из воды. Для малолитражных гидроаккумуляторов, в которых нет такого клапана, в системе водопровода должно быть предусмотрено устройство для стравливания воздуха, например, тройник или кран, который перекрывает основную магистраль системы водоснабжения.

В воздушном клапане гидроаккумулятора давление должно составлять 1.5-2 атм.

Принцип работы гидроаккумулятора

Гидроаккумулятор работает так. Насос подает воду под давлением в мембрану гидроаккумулятора. Когда достигается порог давления, реле отключает насос и вода прекращает подаваться. После того, как при заборе воды давление начинает падать, насос опять автоматически включается и подает воду в мембрану гидроаккумулятора. Чем больший объем гидробака, тем эффективнее результат его работы. Срабатывание реле давления можно регулировать.

Во время работы гидроаккумулятора, растворенный в воде воздух постепенно скапливается в мембране, что приводит к снижению эффективности работы устройства. Поэтому, необходимо производить профилактику гидроаккумулятора, стравливая накопившийся воздух. Частота проведения профилактик зависит от объема гидробака и частоты его эксплуатации, что составляет приблизительно один раз в 1-3 месяца.

Виды гидроаккумуляторов

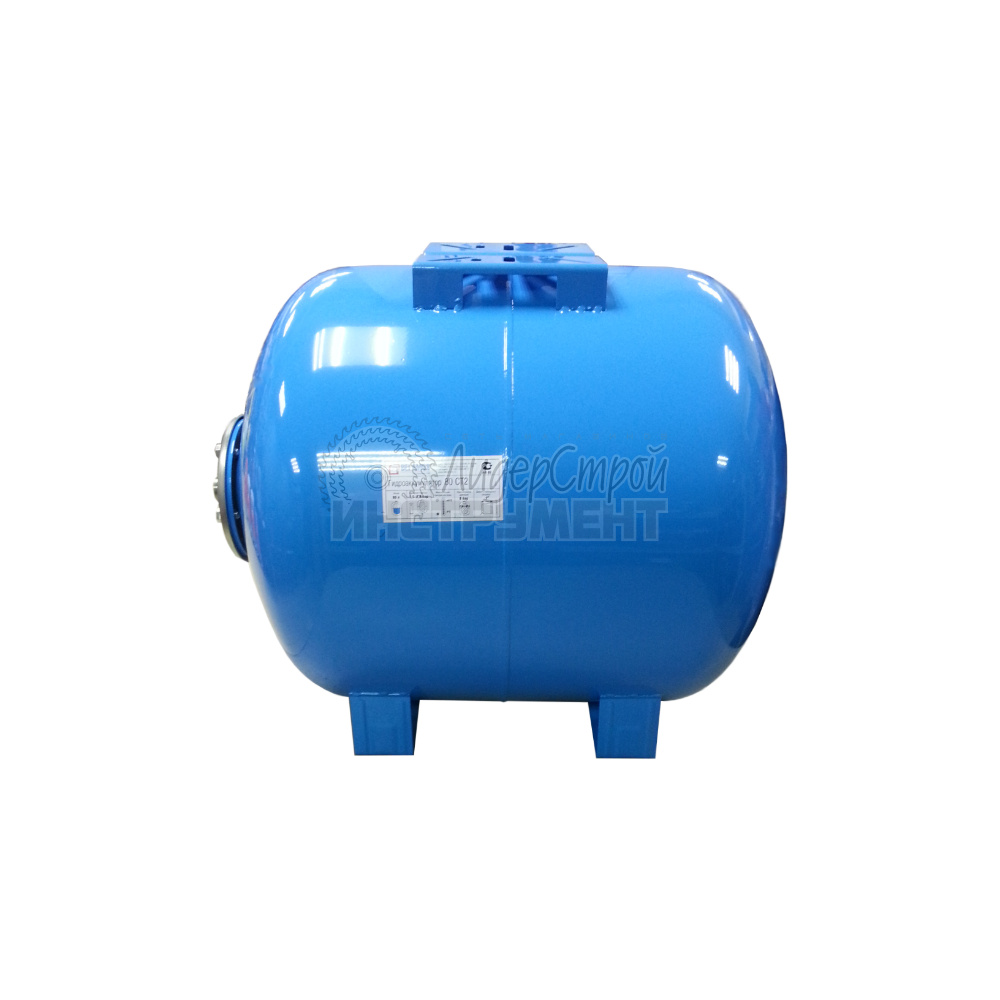

Эти устройства могут быть вертикальной и горизонтальной конфигурации.

Принцип работы устройств не имеет различий, за исключением того, что вертикальные гидроаккумуляторы объемом больше 50 л в верхней части имеют специальный клапан для стравливания воздуха, который постепенно накапливается в системе водоснабжения во время эксплуатации. Воздух скапливается в верхней части устройства, потому расположение клапана для стравливания выбрано именно в верхней части.

В горизонтальных устройствах для стравливания воздуха монтируется специальный кран или слив, который устанавливается за гидроаккумулятором.

Из устройств маленьких размеров, не зависимо от того, вертикальные они или горизонтальные, воздух стравливается с помощью полного слива воды.

Выбирая форму гидробака, исходят из размеров технического помещения, где они будут установлены. Все зависит от габаритов устройства: какое лучше впишется в отведенное для него место, такое и будет установлено, независимо от того горизонтальное оно или вертикальное.

Схема подключения гидроаккумулятора

В зависимости от возложенных функций, схема подключения гидроаккумулятора к водопроводной системе может быть разной. Самые популярные схемы подключения гидроаккумуляторов приведены ниже.

Схема обвязки повысительной насосной станции


Такие насосные станции устанавливаются там, где присутствует большое водопотребление. Как правило, один из насосов на таких станциях работает постоянно.

На повысительной насосной станции гидроаккумулятор служит для уменьшения скачков давления во время включения дополнительных насосов и для возмещения небольших водоразборов.

Еще такая схема широко применяется, когда в системе водоснабжения происходит частое прерывание подачи электроэнергии на повысительные насосы, а присутствие воды жизненно необходимо. Тогда запас воды в гидроаккумуляторе спасает положение, играя роль резервного источника на этот период.

Чем больше и мощнее насосная станция, и чем большее давление она должна поддерживать, тем больше должен быть объем гидрроаккумулятора, исполняющего роль демпфера.
Буферная емкость гидробака тоже зависит от объема необходимого запаса воды, и от разницы в давлении при включении и отключении насоса.

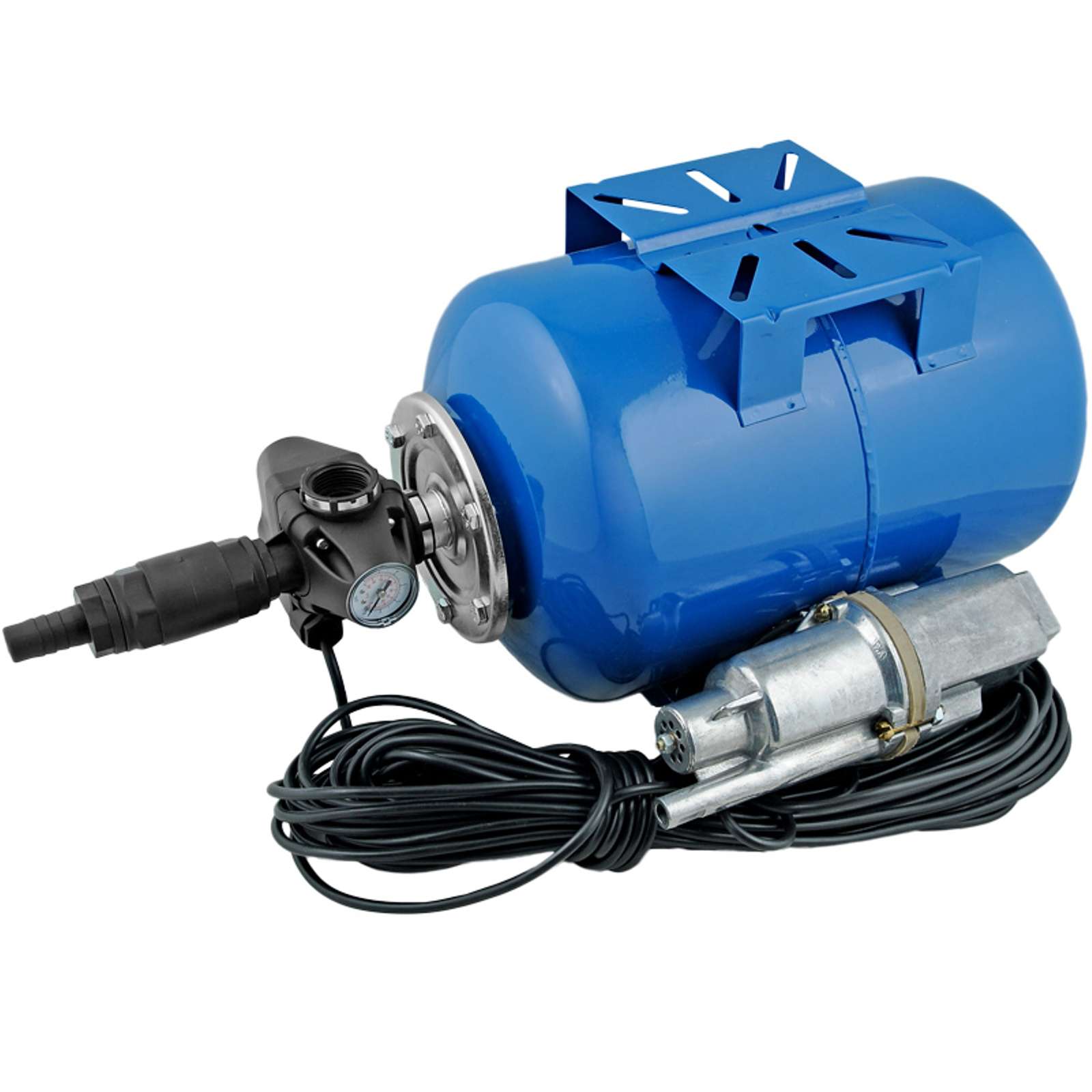

Схема для погружного насоса


Для длительной и бесперебойной работы погружной насос должен совершать от 5 до 20 включений в час, что указывается в его технических характеристиках.

При падении давления в водопроводной системе до минимального значения автоматически включается реле давления, а при максимальном значении – отключается. Даже самый минимальный расход воды, особенно в малых системах водоснабжения, может понизить давление до минимума, что моментально даст команду для включения насоса, ведь утечка воды компенсируется насосом моментально, а через несколько секунд, при пополнении запаса воды, реле отключит насос. Таким образом, при минимальном водопотреблении, насос будет работать почти вхолостую. Такой режим работы неблагоприятно сказывается на работе насоса и может быстро вывести его из строя. Положение может исправить гидроаккумулятор, который всегда имеет нужный запас воды и успешно компенсирует незначительный ее расход, а также защитит насос от частого включения.

Кроме этого, гидроаккумулятор, подключенный к схеме, сглаживает резкое повышение давления в системе при включении погружного насоса.

Объем гидробака выбирается в зависимости от частоты включений и мощности насоса, расхода воды в час и высоты его установки.

Подключение гидроаккумулятора к водонагревателю


Для накопительного водонагревателя в схеме подключения гидроаккумулятор играет роль расширительного бака. Нагреваясь, вода расширяется, увеличивая объем в системе водоснабжения, а так как она не имеет свойства сжиматься, то самый минимальный рост объема в замкнутом пространстве увеличивает давление и может привести к разрушению элементов водонагревателя. Здесь тоже придет на помощь гидробак. Его объем напрямую будет зависеть и увеличиваться от увеличения объема воды в водонагревателе, повышения температуры нагреваемой воды и роста максимально допустимого давления в системе водопровода.

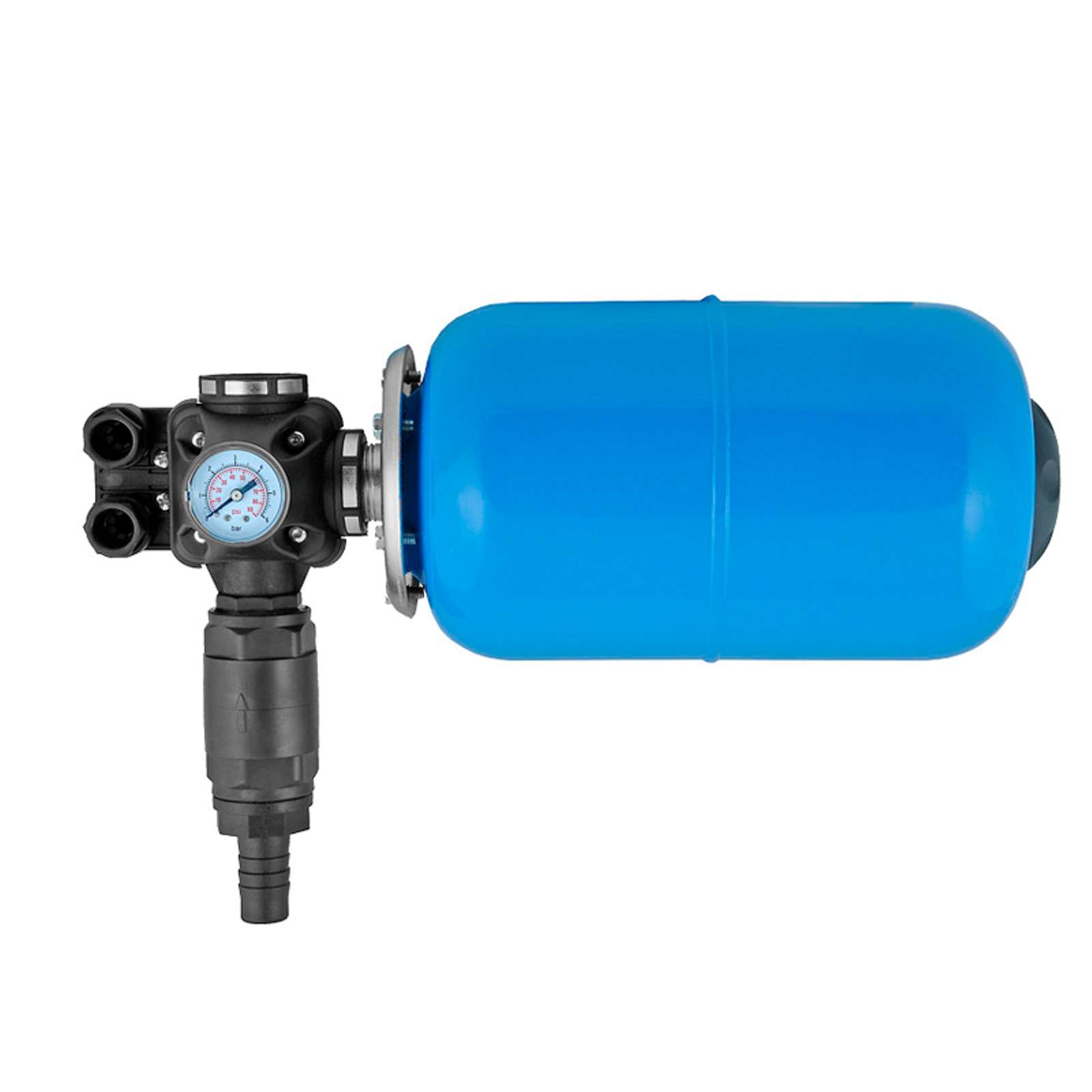

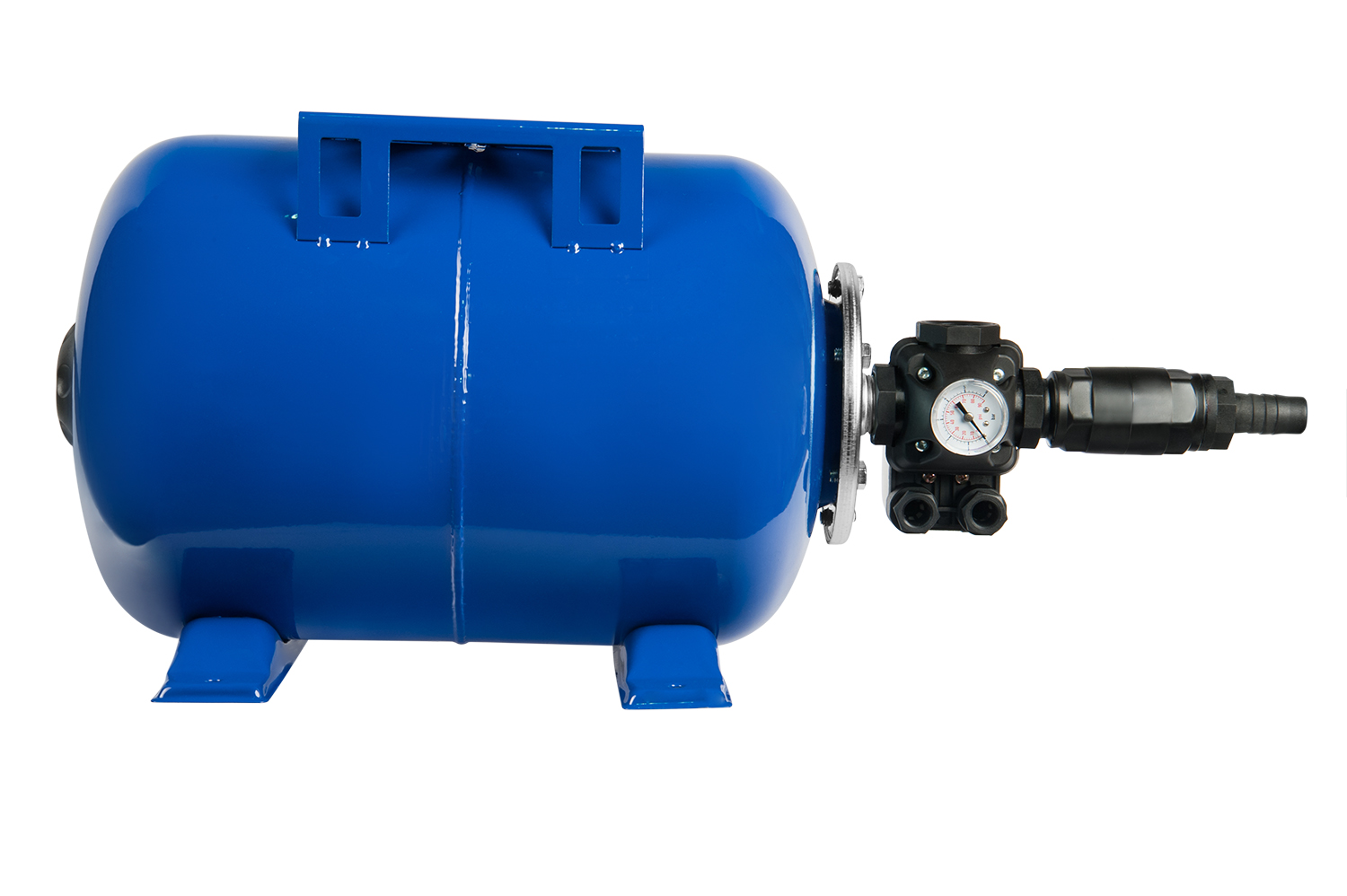

Подключение гидроаккумулятора к насосной станции


Гидроаккумулятор подключается перед повысительным насосом по ходу воды. Он нужен для предохранения от резкого снижения давления в сети водоснабжения в момент включения насоса.

Вместимость гидроаккумулятора для насосной станции будет тем больше, чем больше используется воды в системе водоснабжения и чем меньше разница между верхней и нижней шкалой давления в водопроводе перед насосом.

Как установить гидроаккумулятор?

Из всего вышесказанного можно понять, что устройство гидроаккумулятора абсолютно не похоже на обыкновенный бак для воды. Это устройство постоянно в работе, мембрана все время в динамике. Поэтому монтаж гидроаккумулятора не так прост. Бак нужно укреплять при установке надежно, с запасом прочности, шума и вибрации. Поэтому бак закрепляется к полу через резиновые прокладки, а к трубопроводу через резиновые гибкие переходники. Нужно знать, что на входе гидросистемы сечение подводки не должно сужаться. И еще одна важная деталь: первый раз бак заполнять нужно очень осторожно и медленно, используя слабый напор воды, на тот случай если резиновая груша слиплась от долгого бездействия, и при резком напоре воды она может повредиться. Лучше всего перед вводом в эксплуатацию удалить из груши весь воздух.

Монтаж гидроаккумулятора должен осуществляться так, чтобы во время работы к нему можно было свободно подойти. Лучше поручить эту задачу опытным специалистам, так как очень часто бак выходит из строя из-за какой-нибудь неучтенной, но важной мелочи, например из-за несоответствия диаметра труб, неотрегулированного давления и т.д. Здесь нельзя проводить эксперименты, ведь на кону стоит нормальная работа водопроводной системы.

Настройка гидроаккумулятора

Вот вы принесли в дом купленный гидробак. Что с ним дальше делать? Сразу необходимо узнать уровень давления внутри бака. Обычно производитель накачивает его на 1.5 атм, но бывают такие случаи, когда из-за утечки, ко времени продажи показатели снижаются. Чтобы удостовериться в правильности показателя, необходимо открутить декоративный колпачок на обыкновенном автомобильном золотнике и проверит давление.
Чем же его проверить? Обычно для этого используют манометр. Он может быть электронным, механическим автомобильным (с металлическим корпусом) и пластиковым, который поставляется в комплекте с некоторыми моделями насосов. Важно, чтобы манометр имел большую точность, так как даже 0.5 атм меняет качество работы гидробака, поэтому пластиковые манометры лучше не использовать, так как они дают очень большую погрешность в показателях. Это обычно китайские модели в слабеньком пластиковом корпусе. На показатели электронных манометров влияет заряд батареи и температура, к тому же, они очень дорогие. Поэтому оптимальным вариантом является обыкновенный автомобильный манометр, прошедший проверку. Шкала должна быть на небольшое количество делений, для возможности более точного измерения давления. Если шкала рассчитана на 20 атм, а нужно измерять всего 1-2 атм, то высокой точности ожидать не приходится.
Если в баке меньше воздуха, значит там больший запас воды, но разница в давлении между пустым и почти заполненном баком будет очень существенной. Все дело в предпочтениях. Если нужно, чтобы в водопроводе постоянно был высокий напор воды, то в баке должно быть давление не менее 1.5 атм. А для бытовых нужд вполне может быть достаточно и 1 атм.

При давлении 1.5 атм гидробак имеет меньший запас воды, из-за чего будет чаще включаться подкачивающийся насос, а при отсутствии света запаса воды в баке может просто не хватить. Во втором случае придется жертвовать давлением, ведь принять душ с массажем можно при заполненном баке, а по мере его опустошения – только ванну.

Когда вы решите, что для вас важнее, можно устанавливать нужный режим работы, то есть, либо подкачать воздух в бак, либо стравить лишний.

Нежелательно снижать давление меньше отметки 1 атм, так же, как и чрезмерно превышать. Наполненная водой груша при недостаточном давлении будет касаться стенок бака, и может быстро прийти в негодность. А избыточное давление не позволит закачать достаточный объем воды, так как большая часть бака будет занята воздухом.

Настройка реле давления

Также нужно выполнить настройку реле давления. Открыв крышку, вы увидите две гайки и две пружины: большую (Р) и малую (дельта Р). С их помощью можно настроить максимальный и минимальный уровни давления, при которых включается и выключается насос. За включение насоса и давление отвечает большая пружина. По конструкции можно увидеть, что она как бы способствует воде замкнуть контакты.


С помощью малой пружины выставляется разница давлений, о чем оговаривается во всех инструкциях. Но в инструкциях не указывается точка отсчета. Оказывается, что точкой отсчета является гайка пружины Р, то есть нижний предел. Нижняя пружина, отвечающая за разницу давлений, сопротивляясь давлению воды, отодвигает подвижную пластину от контактов.

Закачка воды в гидроаккумулятор

Когда уже выставлено правильное давление воздуха, можно подключать гидроаккумулятор к системе. Подключив его, нужно внимательно наблюдать за манометром. На всех гидроаккумуляторах указаны значения нормального и предельного давлений, превышение которых недопустимо. Ручное отключение насоса от сети происходит при достижении нормального давления гидроаккумулятора, при достижении граничного значения напора насоса. Это происходит, когда повышение давления прекращается.

Мощности насоса обычно не хватает, чтобы накачать бак до предела, но, в этом даже нет особой необходимости, ведь при накачке снижается срок эксплуатации и насоса и груши. Чаще всего предел давления для отключения устанавливается на 1-2 атм выше, чем включения.

Например, при показании манометра 3 атм, что достаточно для нужд владельца насосной станции, нужно отключить насос и медленно вращать гайку малой пружины (дельта Р) на уменьшение, до срабатывания механизма. После этого нужно открыть кран и слить воду из системы. Наблюдая за манометром, нужно отметить то значение, при котором включится реле – это нижний предел давления, когда включается насос. Этот показатель должен быть чуть больше показателя давления в пустом гидроаккумуляторе (на 0.1-0.3 атм). Это даст возможность прослужить груше больший период времени.

При вращении гайки большой пружины Р, выставляется нижний предел. Для этого нужно включить насос в сеть и подождать, пока давление достигнет нужного уровня. После этого необходимо подстроить гайку малой пружины «дельта Р» и закончить настройку гидроаккумулятора.

Давление в гидроаккумуляторе

В воздушной камере гидроаккумулятора давление должно быть на 10 % ниже, чем давление при включении насоса.

Точный показатель давления воздуха можно измерить, лишь при отключенном от системы водопровода баке, при отсутствии давления воды. Давление воздуха необходимо постоянно держать под контролем, по необходимости регулировать, что прибавит мембране срок жизни. Также для продолжения нормального функционирования мембраны нельзя допускать большой перепад давления, когда включается и выключается насос. Нормальным является перепад в 1.0-1.5 атм. Более сильные перепады давления уменьшают срок службы мембраны, сильно растягивая ее, к тому же, такие перепады давления не дают возможности комфортного пользования водой.

Гидроаккумуляторы можно устанавливать в местах с невысокой влажностью, неподверженных затоплению, чтобы фланец устройства успешно служил много лет.

Выбирая марку гидроаккумулятора, необходимо обратить особое внимание на качество материала, из которого выполнена мембрана, проверить сертификаты и санитарно-гигиенические заключения, удостоверившись, что гидробак предназначен для систем с питьевой водой. Также нужно убедиться в наличии запасных фланцев и мембран, которые должны быть в комплекте, чтобы в случае возникшей проблемы не пришлось покупать новый гидробак.

Предельное давление гидроаккумулятора, на которое он рассчитан, должно быть не меньшим, чем максимальное давление в системе водопровода. Поэтому большинство устройств выдерживают давление 10 атм.

Расчет гидроаккумулятора

Чтобы определить, какой запас воды можно использовать из гидроаккумулятора при выключении электричества, когда насос прекратит качать воду из системы водоснабжения, можно использовать таблицу заполняемости мембранного бака. Запас воды будет зависеть от настройки реле давления. Чем выше разница давлений при включении и выключении насоса, тем больший запас воды будет в гидроаккумуляторе. Но эта разница лимитируется по изложенным выше причинам. Рассмотрим таблицу.

Здесь мы видим, что в мембранный бак объемом 200 л при настройках реле давления, когда показатель включение насоса составляет 1.5 бар, выключение насоса – 3.0 бар, давление воздуха составляет 1.3 бар, запас воды будет всего 69 л, что равно примерно трети общего объема бака.

Расчет необходимого объема гидроаккумулятора

Чтобы выполнить расчет гидроаккумулятора, используют следующую формулу:

Vt = K * A max * ((Pmax+1) * (Pmin +1)) / (Pmax- Pmin) * (Pвозд. + 1),

где

  •  Amax – максимальный расход литров воды в минуту;
  •  К – коэффициент, который зависит от мощности двигателя насоса;
  •  Pmax – давление при выключении насоса, бар;
  •  Pmin – давление при включении насоса, бар;
  •  Pвозд. – давление воздуха в гидроаккумуляторе, бар.

В качестве примера подберем необходимый минимальный объем гидроаккумулятора для водопроводной системы, взяв, например, насос Водолей БЦПЭ 0,5-40 У с такими параметрами:
  Pmax (бар)      Pmin (бар)     Pвозд (бар)      A max (куб.м/час)      K (коэффициент)
  3.0 1.8     1.6       2.1       0.25

Используя формулу, вычисляем минимальный объем ГА, который равен 31. 41 литра.

Поэтому выбираем следующий ближайший размер ГА, который равен 35 л.

Объем бака в диапазоне 25-50 литров идеально согласуется со всеми методиками расчета объема ГА для бытовых водопроводных систем, а также с эмпирическими назначениями разных производителей насосного оборудования.

При частом выключении электроэнергии целесообразно выбирать бак большего объема, но в это же время следует помнить, что вода сможет заполнить бак лишь на 1/3 общего объема. Чем мощнее установлен насос в системе, тем больший должен быть объем гидроаккумулятора. Это соответствие размеров сократит количество коротких включений насоса и продлит срок эксплуатации его электродвигателя.

Если вы купили гидроаккумулятор большого объема, нужно знать, что если водой не пользоваться регулярно, она застаивается в баке ГА и ее качество ухудшается. Поэтому, выбирая в магазине гидробак, нужно учитывать, максимальный объем используемой воды в системе водопровода дома. Ведь при небольшом расходе воды использовать бак объемом 25-50 л намного целесообразнее, чем 100-200 л., вода в котором будет пропадать зря.

Ремонт и профилактика гидроаккумулятора

Даже самые простые гидробаки требуют к себе внимания и ухода, как любое работающее и приносящее пользу устройство.

Поводы для ремонта гидроаккумулятора бывают разные. Это коррозия, вмятины корпуса, нарушение целостности мембраны или нарушение герметичности бака. Также существует множество других причин, которые обязывают владельца ремонтировать гидробак. Чтобы не допустить серьезных поломок, необходимо регулярно осматривать поверхность гидроаккумулятора, следить за его работой, чтобы предотвратить возможные проблемы. Недостаточно осматривать ГА два раза в год, как оговаривается в инструкции. Ведь можно устранить одну неисправность сегодня, а завтра не обратить внимание на другую возникшую проблему, которая на протяжении полугода превратиться в непоправимую и может привести к выходу гидробака из строя. Поэтому гидроаккумулятор нужно осматривать при каждой возможности, чтобы не пропустить малейших неисправностей, и вовремя проводить их ремонт.

Причины поломок и их устранение

Причиной поломки расширительного бака может быть слишком частое включение-выключение насоса, выход воды через клапан, слабый напор воды, слабое давление воздуха (ниже расчетного), слабый напор воды после насоса.

Как устранить неисправность гидроаккумулятора своими руками? Поводом для ремонта гидроаккумулятора может стать слабое давление воздуха или его отсутствие в мембранном баке, повреждение мембраны, повреждение корпуса, большая разница в давлении при включении и выключении насоса, неправильно выбранный объем гидробака.

Устранить неисправности можно следующим образом:

  •  чтобы увеличить давление воздуха нужно произвести его нагнетание через ниппель бака гаражным насосом или компрессором;
  •  поврежденную мембрану можно восстановить в сервисном центре;
  •  поврежденный корпус и его герметичность устраняется тоже в сервисном центре;
  •  исправить разницу в давлениях можно, выставив слишком большой дифференциал в соответствие с частотой включений насоса;
  •  достаточность объема бака нужно определить до его установки в систему.

Гидроаккумулятор и реле давления. Настраиваем правильно — Насосная станция

При сборке насосной станции важнейшим вопросом является настройка реле давления и гидроаккумулятора . От правильно выставленных пределов зависит не только удобство пользования системой водоснабжения, но и продолжительность эксплуатации некоторых элементов насосной станции.

Часто возникает впечатление, что все те советы, которые можно найти в сети Интернет по настройке давлений, не просто далеки от реальности, но и вредны, так как не соответствуют действительности. Вот и приходится каждому разбираться в принципах работы и настройке самостоятельно. В данной статье приводится порядок действий по настройке давлений, следуя которым удалось отрегулировать работу насосной станции, активно эксплуатируемой уже пятый год.

Гидроаккумулятор – не только вода. Немного теории

Внутри металлического бака гидроаккумулятора (ГА) находится резиновая емкость (груша). Насос нагнетает воду именно в грушу. В пространство между стенками бака и емкостью через золотник закачивается воздух. Чем больше воды в груше, тем сильнее сжат воздух и тем выше его давление, стремящееся вытолкнуть воду обратно. Также существуют мембранные модели ГА, в которых металлический бак разделен пополам мембраной, с одной стороны которой находится воздух, а с другой вода.

Практика. Воздух

Итак, вот он – купленный гидроаккумулятор. Прежде всего, необходимо определить давление воздуха в нем. Несмотря на то, что производитель, обычно, накачивает 1,5 Атмосферы, бывают случаи, когда из-за утечки к моменту продажи это значение намного ниже. Обыкновенный автомобильный золотник закрыт декоративным колпачком . Откручиваем его и проверяем давление в баке . Чем проверять? Так как погрешность даже в 0,5 атм. существенно влияет на работу всей системы, то чем выше точность используемого для проверки манометра, тем лучше. На рынке представлены три вида таких манометров: электронные, механические автомобильные (корпус металлический) и пластиковые, идущие в комплекте с некоторыми насосами. Последние дают огромную погрешность, поэтому для ГА их лучше не использовать. Обычно они китайского происхождения, в непрочном пластиковом корпусе. На показания электронных влияют температура и заряд батареи, к тому же их стоимость довольно высока. Поэтому используем обычный автомобильный манометр, желательно прошедший поверку. Чем на меньшее значение градуирована шкала, тем лучше. Например, если шкала рассчитана на 20 атм. а измерить нужно всего 1-2, то высокой точности измерения ждать не стоит.

Меньшее количество воздуха в баке означает больший запас воды, но разброс давления при закачанном и почти опустошенном баке будет довольно велик. Тут все зависит от предпочтений. Если необходимо, чтобы давление воды в водопроводе постоянно было высоким (городским), то воздуха в баке должно быть не менее 1,5 атм. Соответственно, кто-то может решить, что напор даже в одну атмосферу для бытовых нужд вполне достаточен. В первом случае ГА запасает меньше воды, что означает частое включение подкачивающего насоса и потенциальные проблемы при отсутствии электричества, так как нет запаса воды. А во втором жертвовать приходится давлением: при заполненном баке можно принять душ с массажем, а по мере уменьшения воды удобна будет только ванна.

Определившись с желаемым режимом работы, следует либо стравить лишний воздух, либо подкачать. Не рекомендуется уменьшать давление ниже 1 атм. а также слишком перекачивать. Недостаточное количество воздуха означает, что наполненная водой груша может локально тереться о стенки бака, постепенно повреждаясь. В то же время, избыток воздуха не позволит закачать много воды, так как существенная часть объема ГА будет занята им.

Реле давления

Открываем крышку реле давления . Здесь доступна настройка верхнего и нижнего пределов срабатывания, то есть, значений давления, при которых насос будет отключаться и включаться. Две гайки и две пружины: большая (P) и малая (дельта P). Большая пружина отвечает за нижний предел или за давление включения насоса, что одно и то же. Из конструкции видно, что ее действие словно помогает воде замкнуть контакты.

Малая позволяет выставить разницу давлений. Кстати, это говорится во всех инструкциях, однако не указывается, что является точкой отсчета. Так вот, основным является нижний предел, то есть гайка пружины «P». Пружина разницы давлений, конструктивно, сопротивляется давлению воды: она отталкивает подвижную пластину вниз, от контактов.

После выставления нужного значения давления воздуха, подключаем ГА к системе и включаем в работу, внимательно следя за водяным манометром. На каждом ГА указаны значения рабочего и предельного давлений – их превышения недопустимо. Также в техническом паспорте к насосу указывается его напор (в метрах): 10 м соответствует 1 атмосфере. Насос должен быть вручную отключен от сети при:

  • достижении рабочего давления ГА;
  • достижении предельного значения напора насоса. Это просто определить – рост давления прекращается.

Обычно, мощности насосов не позволяют накачать бак до предела, да и необходимости в этом нет, так как снижается ресурс, как насоса, так и груши. В большинстве случае значение давления отключения выбирается на 1-2 атм. выше, чем включения.

Например, манометр показывает 3 атм. что, по мнению владельца насосной станции, достаточно для его нужд. Отключаем насос и медленно вращаем гайку «дельта P» на уменьшение, пока механизм не сработает.

Открываем кран и сливаем воду из системы. При этом наблюдаем за манометром и значением, при котором реле включится – это давление включения насоса (нижний предел). Оно должно быть немного больше (на 0,1-0,3 атм.) давления воздуха в пустом ГА. Благодаря этому груша прослужит дольше. Вращая «P», выставляем нижний предел, снова включаем насос в сеть и ждем, пока не будет достигнуто нужное давление. Подстраиваем гайку «дельта P». Гидроаккумулятор настроен.

Раз в 1 — 3 месяца необходимо в обязательном порядке проверять давление воздуха. Вода из бака при этом должна быть слита (отключаем насос от сети и открываем краны).

насосная станция неисправности

ремонт насосных станций

насосная станция не выключается

насосная станция

реле насосной станции

Реле давления для гидроаккумулятора регулировка, видео

Установка и регулировка реле давления воды для насоса: технология проведения работ и основные ошибки

В комплекте с насосной станцией владелец дома или дачи получает реле давления воды для насоса. Оно позволяет наполнять гидробак автоматически, избавляя хозяев от лишних хлопот, но требует самого внимательного отношения. Дело в том, что этот ключ необходимо, во-первых, правильно подключить, а во-вторых — выполнить регулировку для потребностей конкретного дома и его водопроводной системы. Пренебрежени этими важными моментами может привести к поломке всей насосной станции, а также к снижению сроков ее эксплуатации. Перед подключением и настройкой оборудования необходимо разобраться в принципах работы устройства и гидроаккумулятора.

Назначение, устройство и принцип работы

Реле — это основной элемент для регулировки подачи воды в насосной системе. Благодаря ему осуществляется включение и выключение всей системы насосного оборудования.

Именно этот узел в системе водоснабжения отвечает за напор воды. Благодаря реле, происходит баланс между большой ее подачей и слабой.

Реле устроено на принципе размыкания контактной группы при изменении напора воды. Оно непосредственно соединяется с насосом с помощью выходных контактов. На схеме, представленной ниже, показаны основные узлы устройства реле подачи давления воды.

Схема реле давления воды

Два сетевых контакта служат для электрического запуска устройства. С помощью насосной контактной группы срабатывает включение и выключение реле. На верхней части устройства располагаются две гайки. Они предназначены для регулировки подачи давления. Каждая гайка отвечает за силу давления воды в системе. При регулировании реле всегда следует помнить, что отключение устройства должно срабатывать при среднем давлении подачи воды в насосе. Гайка настройки дифференциала регулирует подачу воды между большим и малым давлением.

С помощью реле автоматически регулируется включение и отключение устройства, подающего воду в гидробак. При этом специалисты используют ряд понятий, таких как:

  1. Давление включения или нижнее давление (Рвкл), при котором контакты реле для погружного или скважинного насоса замыкаются, устройство включается и в бак начинает поступать вода. Стандартные настройки производителя — 1,5 бар.
  2. Давление выключения или нижнее давление (Рвыкл), при котором контакты устройства размыкаются и насос выключается. Стандартные настройки производителя — 2,5-3 бар.
  3. Перепад давления (ΔР) — разница предыдущих двух показателей.
  4. Максимально допустимый показатель выключения, при котором насосная станция может быть отключена. Стандартные настройки производителя — 5 бар.

Гидроаккумулятор же представляет собой бак, в который встроена дополнительная резиновая ёмкость, именуемая «грушей». В эту «грушу» через самый обычный автомобильный ниппель накачивают некоторое количество воздуха. Чем выше давление в «груше», тем сильнее она давит на скопившуюся в баке воду, выталкивая её в водопроводную систему. Таким образом обеспечивается напор воды, достаточный для комфортного использования.

Несколько иначе устроены мембранные гидроаккумуляторы, однако их принцип работы примерно такой же. Бак разделяют на две части специальной мембраной, по одну сторону которой находится вода, по другую — воздух, который давит на воду и т. д.

Классификация реле

Реле бывает двух видов по принципу работы — механическое и автоматическое. При покупке этого механизма нужно учесть, какие функции должен выполнять этот прибор.

Кроме этого, автоматические реле хоть и более легки в эксплуатации, но менее долговечны, чем механические. Поэтому большинство покупателей останавливаются именно на механическом варианте.

Кроме этого, реле продаются как встроенными внутрь насосной станции или отдельно от него. Поэтому можно по индивидуальным характеристикам подобрать реле, которое улучшит работу всего оборудования.

Механического типа

  • Механическое реле давления SQUARE с защитой сухого хода. Давление, вырабатываемое этим устройством, составляет от 1.3 до 5 бар. Необходимая сила тока для эффективной работы реле составляет 10 А.
  • Реле давления Cristal. Сила тока, необходимая для работы данного устройства, 16 А. Допустимый предел давления в водопроводной системе составляет 4.5 бар.

Электронные

Электронные реле более подвержены поломкам из-за того, что при подаче воды в ней появляются разные мелкие частицы, которые и выводят из строя оборудование. Чтобы этого не случилось, на входе подачи ставится специальный фильтр, которые очищает воду и не предотвращает поломку прибора. Электронное устройство лучше механического тем, что оно не допускает холостой работы насосной станции.

Электронные реле после нажатия кнопки для отключения подачи воды работает еще в течение 16 секунд. Эта функция необходима для того, чтобы устройство работало более продолжительное время.

Электронное реле проще установить и настроить. Чтобы перенастроить его работу, всю систему не нужно разбирать, требуется просто настроить на электронном табло при помощи соответствующих кнопок необходимые параметры.

  • Реле давления PS-15A с сухим ходом. Этот электронный прибор работает в диапазоне давления от 1 до 5 бар. Сила тока составляет 12 А. Кроме перечисленных характеристик, устройство имеет встроенные заводские настройки и полную защиту от сухого хода.
  • Реле давления PS-2-15. Имеет заводские настройки и защиту от сухого хода. Возможный предел давления в водопроводной системе 5. 6 бар, сила тока 10 А.

Установка и подключение реле: инструкция

Чтобы установить реле, нужно произвести вначале механическую сборку всей системы, затем следует подключить эти устройства к электрической сети.

Электрическая часть

По данной схеме подключить к клеммам Л1 и Л2 электрические провода к общей сети. К клеммам М подключить клеммы насоса, и к соответствующим клеммам подсоединить заземление.

Провода нужно подсоединить к специальным клеммам

Затем выполнить работы по представленной ниже схеме подключения электрической и механической части данного соединения.

После подключения механической части нужно подключить электрику

Но такая система подключения не спасает насосную станцию от режима сухого хода. Поэтому следует установить насос в правильном положении, т. е. на порядок выше расположенного обратного клапана.

Система, подключенная по такому принципу, будет работать в защищённом режиме

Это немного другой вариант установки домашнего агрегата. Но если всю установку осуществить в соответствии с этой схемой, насос будет работать в защищенном режиме, то есть будет исключен режим работы насоса без поступления воды.

Этот принцип работы насосной станции спасет всю водопроводную систему от быстрого износа и полного выхода из строя.

Надо соблюдать все правила и инструкции по подключению насосного оборудования. В первую очередь нужно определить требуемый напор воды и на основе этого показателя подбирать реле.

  1. От щитка подходит кабель с цельной жилой сечением не менее 2,5 кв. мм или ПВС 3х1,5. Параметры зависят от характеристик насоса и могут подбираться по току.

Реле давления подключается к двум системам: электрической и механической

Внутри расположена клеммная колодка

Прижмите провода в клеммах

Закройте реле крышкой и зафиксируйте болтами

Проверка давления в системе водоснабжения с помощью манометра

Сразу же после покупки насосной станции необходимо проверить показатели, которые заданы в гидробаке производителем. Обычно этот показатель равен 1,5 атмосферы. Однако в процессе хранения и транспортировки утечка из бака части воздуха — явление совершенно обычное.

Для проверки рекомендуется использовать автомобильный манометр с как можно менее градуированной шкалой, чтобы обеспечить точность измерения. Некоторые модели насосных станций комплектуются пластиковыми манометрами, но практика показала, что они ненадежны и точных показателей давления в гидробаке не дают. Ещё один вариант — электронные манометры, показания которых во многом зависят от уровня заряда батареи и окружающей температуры. Учитывая высокую стоимость электронных манометров и крайнюю ненадежность китайских пластиковых изделий, специалисты рекомендуют выбрать обычный механический автомобильный манометр, заключенный в металлический корпус.

Для настройки реле давления насоса лучше всего использовать механический манометр

Чтобы проверить давление в гидроаккумуляторе, необходимо снять декоративный колпачок, под которым срыт ниппель, подсоединить к нему манометр и снять показания. Чем меньше давление, тем больше запас воды можно в нем создать. Для создания достаточно большого напора воды приемлемым показателем считается давление в 1,5 атм. Но и одной атмосферы вполне хватит для того, чтобы обеспечить бытовые нужны небольшого дома.

При высоком давлении насос включается чаще, а значит, изнашивается быстрее, однако напор воды в системе создается примерно такой же, как в городской водопроводной системе. Это позволяет, например, использовать душ с гидромассажем. При низком давлении насос изнашивается меньше, но максимальный комфорт, который можно себе позволить — обычная ванна, наполненная горячей водой, но никак не прелести джакузи.

Обратите внимание, что специалисты не советуют чрезмерно перекачивать гидробак или снижать давление до показателя менее одной атмосферы. Это может привести к недостаточному запасу воды в гидроаккумуляторе, либо к повреждению резиновой «груши».

После того, как выяснены эти нюансы, воздух в гидробак либо подкачивают, либо стравливают его, пока не будет достигнут необходимый показатель.

Как правильно отрегулировать (с гидроаккумулятором)

Перед настройкой реле необходимо снять крышку, под которой имеются две пружины с гайками: большая и малая. Поворотом большой гайки регулируется нижнее давление в гидроаккумуляторе (Р). Вращая малую гайку, выставляют разницу давлений (ΔР). Точкой отсчёта считается положение большой пружины, с помощью которой выставляется предел нижнего давления.

Перед тем, как начать настройку реле давления для насоса, необходимо снять с устройства верхнюю крышку, которая скрывает большую и малую пружины

После того как в гидроаккумуляторе достигнут необходимый параметр воздуха, бак следует подключить к системе и включить, наблюдая за показаниями водяного манометра. Заметим, что в технической документации для каждого насоса указаны показатели давления рабочего и предельного, а также допустимая норма расхода воды. Не допускается превышение этих значений при настройке реле. Если при работе системы достигнуто рабочее давление гидроаккумулятора или предельное значение насоса, необходимо отключить насос вручную. Предельный напор считается достигнутым в тот момент, когда давление перестает расти.

К счастью, обычные бытовые модели насосов не настолько мощные, чтобы закачать бак до предельных значений. Чаще всего разница между установленными показателями давления включения и отключения составляет 1-2 атмосферы, что полностью обеспечивает оптимальное использование техники.

После того, как водяной манометр покажет необходимое нижнее давление, насос следует отключить. Далее регулировка производится таким образом:

  1. Осторожно вращают малую гайку (ΔР) до тех пор, пока механизм не начнёт работать.
  2. Открывают воду, чтобы полностью освободить систему от воды.
  3. Когда произойдёт включение реле, будет достигнуто значение нижнего показателя. Обратите внимание, что давление включения насоса должно быть примерно на 0,1-0,3 атмосферы выше, чем показания давления в пустом гидробаке. Это предохранить «грушу» от преждевременного повреждения.
  4. Теперь нужно вращать большую гайку (Р), чтобы выставить нижний предел давления.
  5. После этого насос снова включают и ожидают, когда показатель в системе поднимется до нужного уровня.
  6. Остается подстроить малую гайку (ΔР), после чего гидроаккумулятор можно считать настроенным.

Схема регулировки

Вот схема, которая подойдёт для большинства устройств:

Регулировка реле давления для насоса осуществляется с помощью двух гаек: большой и малой. Обращаться с ними нужно очень осторожно, чтобы не повредить прибор

Помимо первичной настройки при подключении реле к насосу, владельцу дома необходимо периодически проверять работу системы и корректировать настройки. Не реже, чем раз в три месяца специалисты рекомендуют полностью сливать воду из гидробака и проверять давление воздуха, подкачивая необходимое количество или стравливая излишки.

Регулировка реле давления воды для насосной станции: как установить и настроить, инструкция со схемами, фото и видео
Пошаговая инструкция по установке, подключению и регулировке реле давления воды для насоса. Особенности проверки показателей с помощью манометра.

Регулировка реле давления для гидроаккумулятора

Автономная система водоснабжения является отличной альтернативой центральному. Если возле дома есть скважина или колодец, то всегда можно наслаждаться чистой водой, которая не преодолевает километры по загрязненному водопроводу, который уже давно требует замены. Но поднять воду с глубины бывает проблематично. Для этого приходится устанавливать целую систему, которая будет способствовать этому. Одним из элементов, который гарантирует стабильную работу является реле давления? Какие есть разновидности такого реле и что потребуется кроме него? Об этом речь пойдет в статье.

Общие понятия


Функционирование системы водоснабжения без перебоев невозможно без того, чтобы в ней поддерживалось постоянное давление. Есть некоторые приборы, которые попросту не будут функционировать, если стрелка манометра не поднимется до требуемого значения. Именно для этого требуются два дополнения к насосу. Одним из них является реле давления, а вторым – гидроаккумулятор. Первый прибор представляет собой небольшую коробочку, в которой расположены электрические контакты. Аккумулятор для воды выполнен в форме металлической цистерны, в которой хранится небольшой запас воды.

В зависимости от конструкции установленной системы насос может находиться непосредственно на гидроаккумуляторе, к последнему также подключается реле давления через специальный переходник, который еще называют пятериком. В пятерике есть отдельное посадочное место под манометр, с помощью которого легко отслеживать давление внутри системы. Суть функционирования системы сводится к тому, что в реле есть контакты, которые срабатывают при определенном давлении жидкости. Обратите внимание! Произвести настройку реле давления без манометра будет практически невозможно.

Разновидности реле давления


Реле давления имеют несколько разновидностей. Чаще всего используются устройства в форме небольших коробочек, есть и довольно габаритные приборы. Отличаются они наличием дополнительных функций. Классическое реле давления состоит из двух основных модулей:

  • электрического;
  • гидравлического.

Первый предназначен для подключения проводников с электрическим током. Он представляет собой металлические клеммы с зажимными болтами. Они имеют свойство размыкаться и замыкаться в зависимости от того, в каком положении находится гидравлическая часть. Последняя в реле непосредственно взаимодействует с жидкостью, которая поступает от насоса. Она представляет собой две пружины и шток, который перемещает контактную часть. Благодаря пружинам и происходит регулировка давления до требуемого значения. На картинке ниже можно увидеть обозначение основных компонентов.

Накидная гайка под номером 7 подключается к пятерику. Через ее вход на пружинный блок воздействует давление воды. Как только оно падает ниже выставленного значения, происходит воздействие на клеммы, которые обозначены цифрой 2. Контакты замыкаются и на насос подается питание. После перекрытия смесителя или крана давление в системе начинает возрастать. Когда оно достигает верхней точки, тогда давление на пружину увеличивается, и она размыкает контакты.

Обратите внимание! Есть варианты реле, где вместо накидной гайки присутствует резьба, которая вкручивается в переходник. Любой вариант удобен, все зависит от переходника, который был приобретен для сборки системы.

В продаже доступны такие реле давления:

  • механические;
  • электронные;
  • со встроенным манометром;
  • с датчиком сухого хода.

Механический вариант описывался выше. В электронных реле давления присутствуют дополнительные модули, которые замыкают или размыкают контакты. В электронных моделях может присутствовать электронный манометр с цифровым дисплеем, на котором даже в темном помещении легко увидеть показания. Некоторые механические модели также оснащаются стрелочным манометром. Датчик сухого хода предотвращает холостую работу насоса, если произошла разгерметизация подающей трубы, забилось заборное отверстие или упал уровень воды. Как только жидкость перестает поступать, контакты размыкаются и прекращается подача питания.

Подготовка гидроаккумулятора


Внутри металлического аккумулятора находится специальная резиновая рубашка или груша. Именно в нее и собирается вода после поступления от насоса. Корпус является герметичным, сделано это для того, чтобы внутри можно было поддерживать постоянное давление. Происходит это за счет того, что пространство за грушей заполнено воздухом. Сама же резиновая манжета препятствует выходу воздуха через отверстие для подключения. Требуемое давление нагнетается в бак через отверстие-золотник, которое спрятано с тыльной стороны под крышкой. Для закачки воздуха подойдет обычный велосипедный или автомобильный насос.

Обратите внимание! Важно правильно подобрать давление внутри бака. Если этого не сделать, тогда работа реле давления будет нарушена.

Перед подключением гидроаккумулятора необходимо соблюсти некоторые меры, чтобы все работало, как требуется. Бак уже должен быть с давлением воздуха, не следует накачивать его уже после подключения к системе. Если это не было учтено, тогда потребуется слить всю воду и накачать требуемое давление. Давление воздуха внутри бака должно быть меньше того, которое выставлено на включение реле давления или на большой пружине. Зазор между этими показателями должен составлять 10%. В случае когда реле еще не настроено, но уже производится сборка системы, тогда в гидроаккумулятор с заявленной емкостью в 25 литров следует закачать давление в 1,5 атмосферы. Максимальное значение может составлять 1,7 атмосферы. Если бак для системы планируется с емкостью от 50 до 100 литров, тогда этот показатель можно увеличить до 1,9 атмосферы.

Совет! Проверить значение давления воздуха можно с помощью манометра, который применяется для автомобильных шин.

Установка реле давления


Установка реле делится на три основных этапа:

  • монтаж;
  • подключение питания;
  • настройка давления.

Монтаж реле производится одновременно со сборкой всей конструкции насосной станции. В этом отношении не должно возникнуть никаких сложностей. Если это накидная гайка, то должен присутствовать резиновый уплотнитель, который предотвратит протекание жидкости. Если реле идет со штуцером, тогда потребуется использование тефлоновой ленты или специального клея.

Электрическая часть для кого-то также может быть сложной. До того как подвести провод к реле, необходимо произвести небольшую подготовку. Хорошим тоном считается установка дифференциального автомата. Связан такой подход с тем, что цепь питания подводится к прибору, который установлен в систему водоснабжения. Если произойдет пробой, тогда может пострадать любой жилец дома. Дифференциальный автомат будет улавливать малейшие утечки и размыкать цепь питания. Вместо него, можно смонтировать УЗО и обычный автомат, но это выйдет гораздо дороже и не так эффективно. Сечение кабеля подбирается в зависимости от мощности насоса. Если она не превышает 5 кВт, тогда будет достаточно медного провода с сечением жилы в 2,5 мм2.

От счетчика проводник подключается к автомату, а уже из него идет к реле. Чтобы подключить реле, потребуется снять крышку, которая закрывает контакты. Чаще всего подвод проводов к реле осуществляется снизу устройства. Предусматривается два входа со специальными муфтами-уплотнителями. Перед вводом кабеля их необходимо ослабить. С одной стороны вводится питающий кабель от автомата, а через второе отверстие уходит кабель на насос. Под крышкой реле находится шесть контактов. Три из них предназначены для питающего кабеля, три другие – для насоса. Они могут быть обозначены тремя буквами L, N, E. Первый предназначен для подключения фазы, второй – ноль и третий оставлен для земли. Насос подключается таким же образом.

Совет! Болты на клеммах важно хорошо затянуть, чтобы из-за плохого контакта не происходило перегрева.

Регулировка давления


Последним этапом в процессе монтажа реле является выбор подходящего давления для функционирования. Для простых механических реле на заводе выставляется номинальное давление, которое подходит в большинстве случаев. Оно может составлять 2,9 атмосферы для верхнего срабатывания и 1,5 атмосферы для нижнего. Для некоторых систем требуется 2 атмосферы, поэтому заводского значения будет более, чем достаточно и его необходимо отрегулировать.

Сделать это можно с помощью гаек, о которых говорилось выше. Большая пружина отвечает за регулировку сразу верхнего и нижнего порога срабатывания. Маленькая предназначена для выставления зазора между этими двумя значениями. Если порог срабатывания необходимо увеличить, тогда пружину необходимо стянуть, а если уменьшить – растянуть. Полный оборот гайки позволяет сместить показания на 0,6 атмосферы. Это означает, что при закручивании гайки, порог срабатывания насоса будет увеличиваться, и он сможет развить больший напор для подъема жидкости на второй или третий этаж.

Определение необходимых параметров реле


Перед тем как приступить к регулировке давления, необходимо разобраться, какие показатели требуются для конкретного оборудования. Нижний порог определяется тем, какое давление присутствует внутри бака, о чем говорилось выше. Если в нем будет 1,5 атмосферы, тогда нижний порог срабатывания должен быть 1,6 – 1,7 атмосферы. Если соблюдать это правило, тогда не придется часто менять мембрану в баке. Этот параметр также определяется характеристиками насоса. На некоторых агрегатах указывается минимальное давление, при котором они способны нормально функционировать.

Верхний порог выставляется сразу, как задается нижний. Остается только указать разницу в значении давления между включением и выключением. Для этого понадобиться воздействовать на маленькую пружину. Верхний предел определяется:

  • максимальным давлением насоса;
  • максимальным давлением системы;
  • максимальным давлением реле.

Последний параметр для обычных реле находится в пределах 4 атмосфер и не может быть увеличен. Максимальное давление, которое способен дать насос может быть указано в характеристиках или его можно рассчитать по столбу, который способен поднять насос. Если прибор способен подать жидкость на 60 метров вверх, то это означает, что пределом для него будет 6 атмосфер. Но это в идеальных условиях, учитывать также стоит и горизонтальный участок проложенного трубопровода. Обычно в бытовой системе достаточно 2,5 – 3 атмосферы для нормального функционирования всех приборов. Чтобы добиться показателя давления при отключении в 3 атмосферы, необходимо сделать зазор между верхним и нижним в 1,5 атмосферы.

Настройка собранной системы


Настройку проще всего производить при полностью собранной системе. Важно правильно подобрать манометр, который будет выдавать точные значения. Если таковой имеется на реле, то его лучше продублировать, чтобы сравнить показания. Первым делом производится запуск системы и отслеживаются номинальные показания включения и выключения, которые покажет манометр. При необходимости внести коррективы система выключается и производится подкручивание гайки в большую или меньшую сторону.

Первым делом выставляется нижний порог, по которому будет происходить включение насоса. Если при последующем включении системы все устраивает, тогда можно перейти к верхнему порогу. Для этого воздействие оказывается на меньшую пружину, чтобы добиться требуемого разброса между давлениями. Когда показания манометра совпадают с желаемыми, тогда крышку реле можно установить на место. Не стоит слишком крутить гайки, т. к. это может привести к нарушению целостности системы. Видео о настройке реле можно посмотреть ниже.

Важно! Перед каждой регулировкой, необходимо полностью спускать давление воды.

Резюме


Как видно, произвести настройку реле можно без особых усилий даже тому, кто никогда этого не делал. Важно следовать шагам, которые определяют правильное подключение и подсоединение модуля. Лучше устанавливать такое реле, которое имеет защиту от попадания влаги, а также функцию сухого хода. Тогда его можно будет установить ближе к насосу и не переживать о выходе из строя сальников.

  1. Здравствуйте у меня на реле буквы V U что они обозначают которая из них левый канал

    Иван29. 11.2018 в 12:40

Правила и поэтапная инструкция по настройке реле давления гидроаккумулятора

Реле давления для гидроаккумулятора полностью отвечает за его режим работы и периодичность активации насоса. Это главное управляющее устройство системы. Вся схема подачи воды тесно связана с выставленными на нем значениями. Именно этот элемент дает сигнал электронасосу включаться или выключаться.

Место прибора в системе подачи воды

Гидроаккумулятор (ГА) состоит из емкости, клапана для стравливания, фланца, 5-выводного штуцера (тройника) с муфтами для соединения, а также реле давления (управляющего узла), которое задает ритм всей работе.

Функции:

  • главный управляющий элемент
  • обеспечивает работу без перегрузок
  • контролирует оптимальное наполнение бака водой
  • продлевает срок службы мембраны и всего оборудования в целом

Манометр, который показывает давление в баке, есть в комплекте или докупается отдельно.

Насос выкачивает воду из скважины, направляет ее по трубам. Далее, она попадает в ГА, а из него – в домашний трубопровод. Задача мембранного бака – поддерживать стабильное давление, а также цикл работы помпы. Для нее существует определенный максимум активаций – около 30 в час. При превышении механизм испытывает нагрузки и через короткое время может выйти из строя. Отрегулировать реле давления воды нужно так, чтобы устройства работали, как положено, не превышая критической нагрузки.

Под настройкой накопительного бака подразумевают создание требуемого количества атмосфер в нем самом и правильное выставление порогов срабатывания помпы

Устройство и принцип работы

Прибор имеет вид коробки различной формы с элементами управления под крышкой. Она крепится к одному из выходов штуцера (тройника) емкости. Механизм оснащен небольшими пружинами, которые регулируют, поворачивая гайки.

Принцип работы по порядку:

  1. Пружины соединены с мембраной, реагирующей на скачки нажима. Увеличение показателей сжимает спираль, уменьшение приводит к растяжению.
  2. Контактная группа реагирует на указанные действия, смыкая или размыкая контакты, тем самым передавая сигнал насосу. Схема подключения обязательно учитывает подсоединения его электрокабеля к устройству.
  3. Накопитель заполняется – нажим растет. Пружина передает силу напора, устройство срабатывает согласно выставленным значениям и выключает помпу, передавая ей команду об этом.
  4. Жидкость расходуется – натиск слабеет. Это фиксируется, двигатель включается.

Узел состоит из таких деталей: корпус (пластик или металл), мембрана с крышкой, латунный поршень, шпильки с резьбой, пластины из металла, муфты под кабели, колодки для клемм, платформа на шарнирах, чувствительные пружины, контактный узел.

Алгоритм действия управляющего устройства максимально простой. Механизм реагирует на изменение количества атмосфер внутри накопителя. Подвижную платформу поднимают или опускают пружины в зависимости от нажима на поршень, а та в свою очередь взаимодействует с контактами, которые подают сигнал помпе о старте или прекращении закачки.

Установка

Зачастую комплект ГА продается в разобранном состоянии, и контролирующий блок нужно монтировать самому.

Подключение реле давления к гидроаккумулятору поэтапно выглядит так:

  1. Станцию отключают от сети. Если в накопитель уже накачали воду, то ее сливают.
  2. Прибор фиксируется стационарно. Он навинчивается на 5-выводной штуцер агрегата или на выходной патрубок и должен быть жестко закреплен.
  3. Схема подключения проводов обычная: есть контакты для сети, насоса, а также заземление. Кабели пропускают сквозь отверстия на корпусе и подсоединяют к контактным колодкам с клеммами.

Электрическое подключение к насосу

Настройка

Перед тем как отрегулировать реле, нужно учесть, что его значения неразрывно связаны с давлением внутри мембранного бака. Сначала нужно создать требуемую величину нажима внутри него, а потом перейти к работе с рассматриваемым элементом управления.

Регулировку проводят в 3 этапа:

  • давление внутри ГА
  • уровень запуска помпы
  • отметка отключения

Для оптимальной работы необходимо подгонять параметры несколько раз опытным путем, учитывая расход воды, высоту труб и величину напора в них.

Показатели внутри гидроаккумулятора

Желательно чтобы регулировка давления в гидроаккумуляторе учитывала следующие примеры и правила:

  • для одноэтажного дома достаточно 1 бара, а если бак установлен в подвале, то добавляют еще 1
  • значение должно быть больше, чем в наиболее высокой точке водозабора
  • сколько атмосфер должно быть внутри емкости определяют по следующей формуле: к высоте труб до самой верхней точки забора воды добавляют 6 и полученный результат делят на 10
  • если точек потребления много или разветвление трубопровода значительное, то к полученной цифре добавляют еще немного. Сколько добавить определяется опытным путем. Для этого есть следующее правило. Если значение занижено, то вода не будет доставляться к приборам. Если оно будет завышено, то ГА будет постоянно пуст, натиск будет слишком силен, а также возникнет риск разрыва мембраны.

Для того чтобы повысить давление в гидроаккумуляторе, воздух подкачивают обыкновенным велосипедным насосом (на корпусе есть специальный золотник), для понижения – его стравливают. Пневмоклапан для этого расположен под декоративной накладкой. Процедуру нужно делать при отсутствии напора воды, для чего требуется просто закрыть краны.

Величину показателей определяют манометром, подключаемым к золотнику. Коррекцию производят после того, как насос отключился. Перепад давления создают, открывая кран в ближайшей точке.

Производители стандартно устанавливают давление в баке в 1,5 – 2,5 бар. Его увеличение уменьшает полезное пространство внутри емкости и повышает давление в системе – это нужно учитывать при расчетах.

Основы регулировки порогов срабатывания

Есть две пружины с гайками: большая отвечает за значения для отключения насоса, меньшая – для включения. Болты отпускаются или закручиваются, тем самым производится регулировка.

Настройка реле давления гидроаккумулятора будет качественной, если соблюдать такие правила:

  • средняя рекомендуемая разница между значениями для включения и выключения насоса – 1 — 1,5 атм
  • давление внутри ГА должно быть ниже, чем выставленное значение для включения насоса на 10 %. Пример: если отметка для активации выставлена на 2,5 бара, а для выключения – на 3,5 бара, то внутри емкости должно быть 2,3 бара
  • гидроаккумулятор и блок управления имеют свои границы нагрузки – при покупке нужно проверить, совпадают ли они с расчетами по системе (высота труб, количество точек забора, частота расхода)

Рассматриваемый механизм контролирует максимальную и минимальную величину давления в баке. Он поддерживает разницу его значений при активации и выключении станции. Предел его настроек зависит от мощности и часового расхода помпы.

Заводские параметры указывают в техпаспорте товара. Обычно они такие:

  • предельные границы – 1 – 5 атм
  • диапазон функционирования насоса – 2,5 атм
  • стартовая отметка – 1,5 атм
  • максимальна отметка для отключения – 5 атм

Подготовка и пример выставления нужных значений

Подготовка:

  • бак подключают
  • регулировку управляющего узла осуществляют под давлением, систему не отключают от питания
  • внутри агрегата давление должно быть ниже на 10 – 13%, чем у насосной станции. То есть примерно на 0,6 – 0,9 атм, чем отметка, при которой включается мотор
  • все краны закрывают
  • выставленный уровень проверяется манометром в течение часа, чтобы убедиться, нет ли утечек
  • снимают крышку корпуса блока, чтобы иметь доступ к гайкам и наблюдать за пружинами

Настройка с примером выставления отметок 3,2 атм для отключения и 1,9 атм для включения (двухэтажный дом):

  1. Запускают помпу, чтобы определить напор в системе. Она должна заполнить накопительную часть устройства и повысить давление.
  2. Определяют, на каком показателе манометра произойдет отключение (обычно это не более 2 атм.) При превышении в действие вступает малая пружина, что отчетливо видно.
  3. Мотор остановлен выше 3,2 – 3,3 атм, этот показатель уменьшают, вращая гайку на малой пружине по четверть оборота, так как она очень чувствительна, до тех пор пока мотор не включится.
  4. Делают проверку манометром: 3 – 3,2 атм будет достаточно.
  5. Включают кран, чтобы сбросить натиск и чтобы ГА освободился от жидкости и фиксируют манометром отметку активации помпы, обычно это 2,5 атм – достигнут нижний показатель давления.
  6. Чтобы уменьшить нижний порог, вращают болт большой пружины против часовой стрелки. Далее, старт насоса до поднятия давления на необходимый уровень, после чего нужно манометром проверить давление. Приемлемое значение – 1,8 – 1,9 атм. При «провале» гайку вращают по часовой стрелке.
  7. Еще раз немного подгоняют малую пружину, уточняя уже выставленные пороги.

Болты для регулировки очень чувствительные – поворот всего на 3/4 оборота может добавить 1 атм. Давление включенной помпы должно быть на 0,1 – 0,3 атм больше, чем в пустом накопителе, что исключит повреждение «груши» внутри его.

Процесс настройки кратко

Для лучшего понимания, как настроить реле давления, изложим процесс четче:

  • отметка включения помпы (минимальное давление): вращение болта большой пружины по часовой стрелке увеличивает стартовую отметку, против – уменьшает;
  • значение для отключения: двигают малую пружину, при закручивании – разница давления увеличивается, при откручивании – отметка срабатывания уменьшается;
  • результат проверяют открыванием крана и сливанием воды, фиксируя момент включения помпы;
  • внутреннюю силу нажима регулируют, спуская или накачивая воздух и проверяя это манометром.

Увеличением заводских параметров включения (выше 1, 5 атм) создается риск критической нагрузки на мембрану гидробака. Рабочий диапазон помпы регулируют, учитывая максимально возможную нагрузку для водоразборной арматуры. Уплотнительные кольца бытовых кранов максимально выдерживают 6 атм.

Обслуживание, неполадки, эксплуатация

Профилактические действия и ремонт:

  • механические чувствительные части необходимо проверить и отрегулировать
  • контакты желательно почистить
  • при несрабатывании не спешите разбирать механизм – сначала попробуйте легко постучать не слишком тяжелым предметом по корпусу
  • шарниры «качелек» смазывают консистентной смазкой раз в год
  • не закручивайте гайки регулировки полностью – механизм не будет работать

Если прибор не держит давление, неправильно срабатывает или вообще не работает, воздержитесь от поспешных выводов и не выбрасывайте его. Пыль, мусор, песок в мембранном пространстве не дают ему нормально реагировать. Действия по исправлению проблемы такие:

  1. Открутить 4 болта на дне, снять накладку с входным патрубком и крышку.
  2. Осторожно промыть мембрану, а также полости вокруг нее.
  3. Установить все элементы в обратном порядке.
  4. Снова выставить пороги и осуществить пробный запуск.

Мастера рекомендуют, перед тем как правильно настроить реле, не превышать верхний порог больше на 80% максимально допустимых значений для конкретной модели, которые указаны в инструкции (стандартно около 5 – 5,5 атм.).

Для качественной работы в трубопроводе не должно быть воздуха. Периодически (раз в 3 – 6 мес.) нужно проверять выставленные пороги срабатывания, показатели давления в ГА, и стравливать или подкачивать воздух. Прежде чем приступить к настройке, нужно узнать, сможет ли реле давления для гидроаккумулятора и сам агрегат выдержать требуемые нагрузки, отвечают ли им его технические возможности.

Реле давления для гидроаккумулятора полностью отвечает за его режим работы и периодичность активации насоса. Это главное управляющее устройство системы. Вся схема подачи воды тесно связана с выставленными на нем значениями. Именно этот элемент дает сигнал электронасосу включаться или выключаться.

Конструктивные особенности гидроаккумулятора

Гидроаккумулятор представляет собой металлическую емкость разделенную на две условные части мембраной: диафрагмой или баллоном.

Гидробаки с диафрагменной мембраной состоят из:

  • камеры для воды;
  • диафрагменной мембраны, которая установлена поперек бака; газовой камеры;
  • гнезда с клапаном;
  • патрубка подсоединения к системе.

Гидробаки с мембраной баллонного типа состоят из:

  • камеры для воды;
  • баллона мембраны, который закреплен на входе около входного патрубка;
  • гнезда с клапаном; газовой камеры;
  • патрубка подсоединения к системе.

Гидробаки предназначены для:

  • холодного водоснабжения;
  • горячего водоснабжения;
  • системы отопления.

Различают горизонтальные и вертикальные гидроаккумуляторы.

Чаще для загородных домов используют гидробаки вертикальные. У них имеются ножки, а также специальное крепление на корпусе для подвешивания на стену. Занимают мало место.

Горизонтальные гидробаки чаще всего используют в насосных станциях с наружными насосами. В таком случае насос устанавливается на бак, что прилично экономит место.

Гидроаккумулятор с мембраной имеет больший срок службы, чем гидробак из оцинкованной стали

Нужен ли гидроаккумулятор для погружного насоса?

  • Гидроаккумулятор предназначен для защиты насоса, т.к. в нем накапливается небольшое количество воды, которое будет использоваться при открытом кране.
  • При установке гидроаккумулятора дополнительно устанавливаются следующие устройства: манометр, воздухоотводчик и реле давления.
  • Гидроаккумулятор устанавливается в доме, в специальном помещении или в приямке, защищенной от поступления осадков.

Если гидроаккумулятор не установлен, то насос будет включаться постоянно, как только будет открываться кран. В связи с этим, возрастает вероятность гидроудара. Гидроудар образуется при скачкообразном повышении давления, которое появляется из-за частых включений.

Поэтому важность гидроаккумулятора очевидна. Гидроаккумулятор имеет несколько названий, его называют гидробаком, расширительным или мембранным баком.

Таким образом, гидроаккумулятор выполняет следующие функции:

  • сглаживающую – помогает избежать гидроудары;
  • поддерживающую – совместно с реле поддерживается стабильное давление воды;
  • защитную – защищает насос от постоянных включений, а также в отсутствие электрической энергии, за счет небольших запасов воды.

В одной половине гидробака – сжатый воздух, находящийся под давлением 1,5 атм. Вторая часть гидроаккумулятора наполняется водой. Объем давления неизменен и на размеры емкости никак не влияет.

Самый простой прибор, который помогает измерять давление, манометр. Подключается манометр к гидроаккумулятору при помощи штуцера.

Если при проверке выявлено, что давление в гидробаке упало, то его легко увеличить до необходимого уровня при помощи велосипедного насоса через ниппель, который расположен наверху оборудования. А для того чтобы уменьшить давление, необходимо отогнуть клапан ниппеля и выпустить воздух.

При проведении данных действий необходимо следить за параметрами на манометре.

Нормальное давление в гидроаккумуляторе составляет от 1,4 до 2,8 атм. Давление в системе должно превышать давления бака на 0,1 атм. Если Вам необходимо высчитать самостоятельно, какое давление в гидроаккумуляторе необходимо настроить, то воспользуйтесь следующей формулой:

Давление в гидробаке = (Максимальная высота точки разбора +6) / 10

Схема подключения гидроаккумулятора

Система водоснабжения включает в себя: насос, гидроаккумулятор, реле давления, обратный клапан, запарную арматуру, фильтрующую систему, манометр, трубопровод, ну и, конечно же, электрическое питание.

Гидроаккумулятор устанавливается рядом с наружным насосом в приямке или же в помещении в доме, смотря где выделено место.

Все устройства, которые необходимы для подключения всего оборудования, присоединяются с помощью 5-выводного штуцера.

5-выводной штуцер располагает выходами разного диаметра, что идеально подходит при подключении схемы для обвязки гидроаккумулятора. Поэтому данный элемент является основой в схеме обвязки как погружного, так и поверхностного насоса с гидроаккумулятором.

Сначала штуцер прикрепляется к гидробаку, потом к нему подключаются манометр, реле давления. Последними подключениями к пятивыводному штуцеру является насосная труба и разводка к водоснабжению дома.

Обратный клапан позволяет накопить воду в гидробаке от погружного насоса.

Устанавливается на насос до подключения всей схемы гидроаккумулятора в следующей последовательности:

  • Опускаем насос в скважину;
  • Необходимо закрепить страховочный трос, который удерживает насос;
  • Подсоединяем все элементы схемы при помощи пятивыводного штуцера;
  • Необходимо произвести настройку реле давления.

Подключение реле к насосу

Если у вас не насосная станция, а отдельно подобранные насос и реле, их ещё нужно правильно подсоединить друг к другу. Делается это через вот такой пятивыводной штуцер, который показан на фото (или четырёхвыводной, если у реле имеется встроенный манометр):

Штуцер на 5 выходов для подключения реле

Присоединение к штуцеру реле и манометра

Реле со встроенным манометром

И вот как всё это будет выглядеть в единой системе, функционирующей за счёт погружного насоса, для которого реле давления приобретается отдельно:

Таблица 2. Инструкция по подключению реле.

Фото для наглядности Этапы сборки

Шаг 1 — Подсоединение подающей трубы к насосу

Главное в системе — это, конечно же, насос, поэтому сборка системы начинается с него. К нему с помощью муфты подключается труба, по которой вода и будет подаваться из скважины на поверхность.

Шаг 2 — Включение в систему фильтра

Система обязательно оборудуется фильтром, который будет улавливать крупные включения.

Шаг 3 — Вкручиваем тройник

На входе в фильтр и после него устанавливаются переходники. На выходе он нужен для присоединения автоматики.

Шаг 4 – Установка 5-выводного штуцера

Теперь настала очередь штуцера с пятью выводами, о котором говорилось выше.

Шаг 5 – Прикручиваем шаровый кран с переходником

Дополнительный шаровый кран устанавливается для того, чтобы можно было произвести замену расходных элементов, не сливая воду со всей системы.

Шаг 6 – Присоединение гидроаккумулятора

Тетерь настало время для внедрения в систему гидроаккумулятора. Делается это посредством гибкой подводки, присоединяемой к одному из пяти выводов штуцера (большому).

Шаг 7 – Вкручиваем манометр

Сверху на маленькое отверстие штуцера навинчивается манометр.

Шаг 8 — Сборка автоматики

Теперь производится установка автоматики, которая состоит из двух реле: давления (справа) и сухого хода (слева). Между собой они соединяются проводом, монтируемым к предназначенным для этой цели клеммам. Их у обоих приборов по две: у датчика давления с второй стороны подключается провод, идущий на насос, а ко второй стороне реле сухого хода присоединяется провод с вилкой для включения в сеть.

Шаг 9 – Посадка реле на штатные места

По завершении выполнения электрических соединений, остаётся только посадить оба реле на свои места.

Как видите, ни в настройке, ни в установке контролирующего показатели давления реле нет ничего сложного. Достаточно отнестись внимательно к подбору прибора в соответствии с характеристиками остальных элементов системы, и правильно произвести установку.

Видео — Настройка реле давления

Видео — Сборка системы постоянного давления холодного водоснабжения

Настройка реле давления гидроаккумулятора

Используйте следующий алгоритм:

  • Отключите насос и удалите воду.
  • Включите оборудование и повышайте давление, с последующим сливом жидкости. Запишите уровни включения/выключения электромотора.
  • Увеличивают порог, при котором напряжение подается на двигатель, гайкой на крупной пружине (зажимают ее).

1 — настройка величины давления; 2 — настройка дифференциала

  • Уровень размыкания контактов реле регулируют высотой маленькой пружины.

На некоторых моделях можно настроить верхний и нижний предел уставки

Чтобы узнать, как настроить электронное реле давления гидроаккумулятора, изучите инструкции соответствующего производителя.

Электронное устройство

При использовании на практике сведений из этой статьи не забывайте о комплексном подходе. Система водоснабжения качественно выполняет свои функции, если все составляющие приобретены, установлены и настроены правильно.

Схема подключения нескольких гидроаккумуляторов к погружному насосу

Если при использовании гидроаккумулятора Вам будет необходимо еще емкость для накапливания воды, то возможно установить параллельно еще несколько гидробаков, подходящего для Вас объема.

Подключаются второй и последующие баки просто, при помощи вкрученного тройника. К одному входу подключается насос (пятивыводной штуцер), а к другому новый гидробак.

При подключении нескольких гидроаккумуляторов не требуется перенастраивать систему.

Также наибольшее количество гидробаков продлит срок службы Вашего насоса, т.к. его придется включать реже.

Это интересно: Как подобрать циркуляционный насос для отопления: теория и практика

Видео: настройка реле давления

Экономьте время: отборные статьи каждую неделю по почте

Реле давления воды для насоса и гидроаккумулятора PC 2 с манометров.

Реле давления воды для насоса и гидроаккумулятора РC 2 с манометром. Данный блок представляет собой монолитную конструкцию. В этой конструкции есть манометр, реле давления и пяти выводной штуцер на котором все собрано. Имеет блок 3 выхода (2 мама 1 папа). Реле давления воды для насоса и гидроаккумулятора РC 2 с манометром представляет собой корпус с двумя пружинами которые отвечают за регулировку и включение, выключения самого блока. Реле давления воды для гидроаккумулятора РC 2 с манометром качественное, выполнено из специальной пластмассы, оно не пахнет в отличие от китайских аналогов.

Как монтируется реле давления воды для насоса РC 2 с манометром. Одним из вариантов монтажа блока является его монтаж прямо на мембранный бак, второй вывод включается в существующую систему водоснабжения дома, ну а третий вывод подключается к насосу, вес соединение следует герметизировать, подключаем кабель насоса через блок автоматики. И мы получаем готовую автоматическую систему водоснабжения. Сам блок имеет уже заданное верхнее 2,8 и нижнее 1,4 давление, то есть при достижении нижнего давления блок автоматики включает насос, а при достижении верхнего давления блок автоматики выключает насос.
Реле в блоке механическое, оно имеет две пружины внутри, что позволяет его настраивать под себя. Например, можно сделать нижнее давление 1,6 атмосферы и верхнее 3 атмосферы. Рекомендуется не делать разрыв между верхним и нижним давлением менее 1 атмосферы.
Сами блоки крайне надежны и имеют низкую стоимость.

Технические характериcтики

Напряжение сети — 230 В, 50 Гц.
Максимальная мощность — 1500 Вт.
Максимальный коммутируемый ток — 16A.
Максимальное рабочее давление — 6 бар.
Диапазон регулирования давления включения — 1 — 2,5 бар.
Диапазон регулирования давления выключения — 1.8 — 4.5 бар.
Гидравлическое соединение – 1” нр х 1” вр х 1” вр.
Комплект поставки:
Устройство блок автоматики РC 2 — 1 шт.
Руководство по эксплуатации — 1 шт.
Упаковка — 1 шт.


Реле давления для гидроаккумулятора

Реле давления воды — важная составляющая системы водоснабженияУстройство систем водоснабжения, не простой процесс, и осуществлять его своими руками не так просто, как может показаться на первый взгляд. При обустройстве, нужна установка насоса, а также реле давления воды, что позволит регулировать процесс подачи жидкости по трубам дома. Регулировка насосной станции важно, и это небольшой агрегат, который способствует включению насоса при понижении давления в системе, и отключению при достижении до максимального уровня.

Назначение реле давления

Для того чтобы была правильная работа водяной насосной станции (безбашенки), требуется установка и настройка гидроаккумулятора, а также реле, например, РДМ Type PM5 с насосом Вихрь. Даже если устанавливается самодельное оборудование для системы водоснабжения дома на даче, требуется многое.

Качественную работу водяной станции обеспечивают правильно настроенный гидроаккумулятор и реле давления

А именно:

  • Точный просчет всех параметров;
  • Учет особенностей подачи воды;
  • Грамотный и профессиональный подход.

Эти 2 агрегата нужно подсоединить к насосу, причем реле должно располагаться посередине и ближе к гидроаккумулятору. Существуют модели реле, которые можно монтировать непосредственно на поверхность корпуса насоса, даже к погружному типу. Установка системы водоснабжения должна быть правильной, и потому стоит перед ее сборкой ознакомиться с принципом работы каждого составляющего.

Гидроаккумулятором называют емкость, внутри которой установлена эластичная груша и мембрана, делящие ее пополам.

В груше расположен воздух с конкретным давлением, а в мембране вода. То, какое давление установлено в груше и то, сколько воды поступает в мембрану, напрямую зависит от количества накаченного воздуха. Чем его будет больше, тем выше поднимется давление в системе. Как правило, в полость емкости закачивается только половина воды. Например, если в гидробаке может по данным от производителя поместиться 100 л, то там будет находиться 40-50 л. Оптимальное давление в системе водоснабжения, особенно при подключении к бытовым приборам – это 1,4 атм -2,8 атм, а чтобы оно поддерживалось в таком состоянии, должно быть установлено такое устройство, как контроллер или реле.

Монтаж и настройка реле давления для гидроаккумулятора

Время чтения: 6 минут Нет времени?

Отправим материал вам на e-mail

Все составляющие элементы станции автономного водоснабжения должны работать согласованно. В этом случае будет обеспечена эффективность, предусмотренная производителем оборудования. Правильный монтаж и настройка реле давления для гидроаккумулятора также уменьшит негативные воздействия на технику. Это позволит без дополнительных затрат продлить ее срок службы. Собственные знания и навыки помогут лично выполнять рабочие операции, без обращения к услугам профильных сервисных предприятий.

Конструкция устройства для гидроаккумулятора

Устройство реле давления воды

Гидравлическая часть расположена с тыльной стороны на гидрореле, причем выпуск может быть с резьбой наружного вида или гайкой-американкой. Второй вариант считается более удобным, так как он позволяет провести более легкий монтаж.

Изучив внимательно устройство, можно установить реле давления воды наиболее удобным способом

В первом случае потребуется подыскать специальные переходники с накидной гайкой определенного размера.

Можно осуществить накручивание изделия и на резьбу, что подходит не всегда. Разъемы электрической части расположены с тыльной стороны корпуса, а клеммная колодка для подключения проводов установлена под полостью крышки.

Гидрорегулятор разделен на 3части.

  • Электрическую;
  • Механическую;
  • Гидравлическую.

К первой относят группу контактов, которые замыкаются и размыкаются, что требуется для подключения и отключения насоса. К гидравлической части относится мембрана, оказывающая воздействие на основании из металла и пружину, малого и большого вида, посредством чего регулируется давление внутри насоса, а также осуществляется включение или отключение.

Тонкости регулировки реле давления воды для насоса

Чтобы установить конкретное значение на уровне давления, требуется правильно отрегулировать устройство контроля. Для этого потребуется провести ряд действий. Наполнить бак до того момента, пока манометр не покажет максимальное значение.

Отрегулированное реле давления воды позволяет системе водоснабжения работать равномерно

Далее:

  1. Выключается станция.
  2. Открывается корпус реле.
  3. Нужно постепенное откручивание гайки маленького размера до срабатывания внутреннего механизма.
  4. Вращение проводится по часовой стрелке, что способствует повышению уровня давления.
  5. Если крутить против, то оно уменьшается.
  6. Для установления минимального значения, требуется постепенное сливание воды, за счет открытия крана.

При достижении манометра определенного уровня, спуск воды останавливается. Чтобы регулировать нижний показатель давления, проводится вращение большой гайки точно также до срабатывания контакта. Принцип работы устройства прост, так как, установив небольшой диапазон среди верхней и нижней границы, будет проводиться достаточное подкачивание воды насосной станцией, за счет создания постоянного среднего уровня показателя. Работает система равномерно, что позволяет получить оптимальный напор воды для комфортного пользования.

Этапы регулировки реле давления насосной станции

Чтобы настроить работу насосной станции, проверяется схема подключения на соответствие норме, для чего может использоваться инструкция от производителя. Также нужно поставить надежный манометр, способный выдать точные показатели. Он устанавливается в систему водоснабжения на небольшом расстоянии от реле. Чтобы регулировать реле потребуется подкрутить 2 пружины, а именно большую и маленькую. Специалисты рекомендуют обращаться к профессионалам, чтобы подключить и проверить работоспособность устройства.

Качественный манометр, установленный недалеко от реле давления воды, сможет давать точные показания

Это позволит:

  • Быть уверенными в исправности;
  • Получить гарантию качества;
  • При возникновении проблем, получить бесплатное обслуживание.

Автоматический регулятор давления не требует вмешательства и срабатывает, то есть включается и выключается, при необходимости. Стоит заметить, что не рекомендуется устанавливать электронное устройство для регулирования подачи воды, так как при понижении электрического напряжения, накачать воду быстро не получится. Есть еще ряд моментов, с которыми стоит ознакомиться, прежде чем провести процесс погружения насоса в скважину и подключения реле управления давлением. Не все модели позволяют проводить изменение дельты, а потому, при приобретении, нужно обратить внимание на данный момент.

Реле может быть покрыто влагонепроницаемым и пыленепроницаемым корпусом, что позволяет установить изделие непосредственно на поверхность насоса, при наличии подходящего выхода.

На скважинный насос можно установить реле с холостым ходом, которое имеет отдельный корпус, однако есть модели регулятора комбинированного вида. Защита холостого хода нужна для исключения поломки насоса при отсутствии воды в скважине. Такое устройство подойдет лучше всего к глубинному насосу.

Правила настройки реле давления


Отключение воды – обязательное условие для точной настройки реле давления

Реле давления нуждается в настройке при введении в эксплуатацию и после ремонта, а также при внесении изменений в систему автономного водоснабжения. Прежде чем приступать к настройке, нужно ознакомиться со следующими правилами и рекомендациями:

  • Предупредить всех жильцов дома, что во время проведения ремонтных работ нельзя пользоваться кранами, душем, туалетом и прочими водоразборными узлами.
  • Закрыть все краны и проверить целостность всех элементов сантехники, труб, кранов и т.д. Особое внимание нужно уделять сливному бачку в туалете. Если он подтекает или продолжает работать, правильно отрегулировать работу устройства будет практически невозможно.
  • Обязательной проверке подлежит рабочее давление воздуха в водяном аккумуляторе. Если показатели колеблются или находятся ниже нормы, нужно восстанавливать реле до заводских настроек.

Если при проведении работ возникают трудности, лучше не ставить эксперименты, а обратиться к специалисту. При выходе из строя всей системы автономного водоснабжения потребуется немало капиталовложений для ее восстановления.

Основная задача реле – контролировать минимальные и максимальные показатели давления в баке-аккумуляторе, поддерживать оптимальную разницу давления при включении и отключении насосной станции. Предел допустимых значений зависит от мощности и производительности установленного насоса и часового расхода.

В техническом паспорте оборудования указаны все характеристические особенности заводской настройки. 1 – 5 атмосфер – стандартные значения для настройки реле давления в системах водоснабжения. Стартовые показатели – 1,5 атмосферы. Параметр для комфортной работы двигателя насосного оборудования – 2,5 атмосферы. Максимальное давление, при котором все оборудование отключается – 5 атмосфер.

Если установленные заводом параметры стали неактуальными или произошел сбой в работе системы, настройку производят самостоятельно при помощи манометра. Этот измерительный прибор устанавливают на коллекторе гидроаккумулятора. Коррекцию производят, опираясь на показания манометра, после того как насосное оборудование отключилось. Скачок давления создают путем открытия водопроводного крана.

Работа реле давления для гидроаккумулятора

В любом насосе давление регулируемое, и требуется установка максимального и минимального параметра в полости бака-аккумулятора, если речь идет о гидроаккумуляторе. Именно таким образом реле отключает и включает работу агрегата.

Реле давления включает и выключает гидроаккумулятор

Увеличить давление гидрофора или понизить можно, в зависимости от:

  • Объема расходуемой жидкости;
  • Частоты потреблений;
  • Мощности насосной установки.

Что касается характеристик насоса, то с ними можно ознакомиться в инструкции по эксплуатации или техническом паспорте. Стандартным значением, за счет которого выбирается рабочее состояние реле, считается 1,0-5,0 атм. Регулируемое механическое реле или любое другое имеет стартовое давление в 1,5 атм, а диапазон функционирования двигателя в насосе составляет 2,5 атм.

Максимальным давлением, при котором срабатывает пусковое устройство реле и отключается насос, является 5 атм.

Если при эксплуатации или установке были сбиты параметры настройки, то нужно самостоятельно поднять верхнюю грань до определенного уровня, а также выбрать уровень низкого давления. Для этого, как уже было отмечено ранее, потребуется манометр. Установка контрольно-измерительного прибора проводится на коллектор в гидроаккумуляторе, а коррекция проводится по показаниям на манометре после отключения насоса. Создание перепадов давления осуществляется за счет открытия крана в той точке отбора воды, которая расположена ближе всего к гидроаккумулятору.

Чтобы настроить прессконтроль давления на гидроаккумуляторе, нужно присутствие непосредственно самого давления и не требуется отключения насоса от сети электричества. За счет насоса, заполняется полость накопительной емкости и поднимется давление в системе водоснабжения. Как только срабатывает контроллер и отключается работа двигателя, снимается пластиковая крышка на корпусе и требуется ослабление степени натяжения на малом пружинном механизме.

Устройство и принцип работы реле давления

Устройство реле давления насосной станции не отличается сложностью. В конструкцию реле входят следующие элементы.

  1. Фланец для подсоединения модуля к системе.
  2. Гайка, предназначенная для регулировки отключения аппарата.
  3. Гайка, регулирующая силу сжатия в баке, при которой агрегат будет включаться.
  4. Клеммы, к которым подключаются провода, идущие от насоса.
  5. Место для подключения проводов от электросети.
  6. Клеммы заземления.
  7. Муфты для закрепления электрических кабелей.

Снизу реле имеется металлическая крышка. Если ее открыть, то можно увидеть мембрану и поршень.

Принцип работы реле давления следующий. При увеличении силы сжатия в камере гидробака, предназначенной для воздуха, мембрана реле выгибается и воздействует на поршень. Он приходит в движение и задействует контактную группу реле. Контактная группа, имеющая 2 шарнира, в зависимости от положения поршня либо замыкает, либо размыкает контакты, через которые происходит электропитания насоса. В итоге, при замыкании контактов происходит запуск оборудования, а при их размыкании — остановка агрегата.

Регулировка реле давления и определение порогов срабатывания установки

Реле – это автомат или, другими словами, устройство блокирующее клапан, который создает процесс подачи воды. У насоса есть 2 порога включения – нижний и верхний. Каждый из них зависит от давления в той части гидроаккумулятора, где присутствует воздух. Минимальным давлением считается уровень в 0,1-0,2 атм и выше.

Изучив технические характеристики и эксплатуционные свойства модели насоса, можно грамотно отрегулировать реле давления воды для качественной работы системы

Если внутри емкости будет давление в 1,4 атм, то порогом отключения станет 1,6 атм. Такие параметры считаются оптимальными для работы автоматики.

Следует обязательно брать в учет параметры насоса, у которого также есть 2 значения в виде нижнего и верхнего порога. Основываясь на ряде показателей, и проводится выбор порогов. Стоит заметить, что выбор верхнего порога, при котором отключается насос, осуществляется автоматически. Реле изначально с завода имеет определенную дельту разности, настроенную при изготовлении. В целом, эта разница составляет 1,4-1,6 атм. Другими словами, если было вручную выставлено отключение при 1,6 атм, то происходит автоматическое выставление верхнего порога отключения в 3,0 атм.

Если система подачи водоснабжения подключена к большому количеству точек водоразбора, то можно добавить к верхнему порогу несколько атмосфер для предельно допустимого значения, но с соблюдением ряда ограничений

А именно:

  1. Учитываются параметры контроллера.
  2. Все модели имеют определенные технические характеристики и эксплуатационные свойства.
  3. Как правило, верхняя граница давления в насосе установлена от производителя и отключаться насос должен до ее достижения в среднем за 0,2-0,4 атм.
  4. Если верхним порогом является 3,8 атм, то отключаться он будет при достижении 3,6 атм.

Для длительной и исправной работы насоса, лучше всего делать разницу между порогами как можно больше, так как постоянные перегрузки негативно сказываются на эксплуатации. Особенность реле в том, что не требуется его чистить, а значит, не нужна разборка, а если происходит слабое накачивание воды, то нужно обратить внимание на работу и почистить насос.

Реле давления для гидроаккумулятора, автоматика для насоса: правильная настройка

Канализация и водопровод считаются важной составляющей комфортного проживания в квартире, частном доме или на даче.

Регулировка реле давления осуществляется путём вращения регулировочного винта в ту или иную сторону

Для повышения уровня комфорта многие домовладельцы устанавливают в жилом помещении специальные насосы. Такие устройства обеспечивают должным напором воды весь дом. По прошествии несколько лет заводские установки сбиваются, поэтому возникает необходимость в проведении такой процедуры как регулировка реле давления для гидроаккумулятора.

В подобной ситуации владельцу жилого помещения нужно знать, как делается регулировка реле давления для гидроаккумулятора — как грамотно подключить и настроить реле давления исходя из того, какая водопроводная система установлена в доме.

Перед вводом в строй насоса следует разобраться в том, как происходит настройка гидроаккумулятора водоснабжения — как накачать воздух в гидроаккумулятор и отрегулировать реле давления.


Обзор основных понятий

Реле насосного аппарата в автоматическом режиме включает и отключает устройство, которое подаёт давление в гидроаккумулятор.

В подобной ситуации пользуются такими показателями:

  1. давлением включения, которое равно 1,5 бар. В этом случае контакты реле замыкают, включают устройство и гидробак заполняют водой;
  2. давлением выключения, которое равно 3 бар. В подобном случае размыкают контакты реле и выключают насосной аппарат;
  3. перепадом давления считается разницей между предыдущими 2 показателями;
  4. предельным давлением выключения, которое равно 5 бар. В подобной ситуации специалисты отключают насосное устройство.

Новый прибор из коробки

Гидроаккумулятор с реле давления считается баком, обладающий ёмкостью из резины — «грушей». Регулировка гидроаккумулятора заключается в том, что в эту «грушу» через ниппель от автомобиля запускают много воздуха. В подобной ситуации повышают в «груше» и выталкивают воду из бака гидроаккумулятора в водопровод.

Также для обеспечения нормального функционирования водопровода используется автоматика для насосов водоснабжения без гидроаккумулятора. Подобная автоматика для насоса настраивает работу насосного аппарата таким образом, что он начинает работать не в ручном, а в автоматическом режиме — без использования «груш» и иного присутствия человека.


Проверка давления в гидроаккумуляторе

При настройке насосного реле сначала определяют давление воздуха в пустом баке гидроаккумулятора, которое должно быть равно 1,5 атм. Однако во время транспортировки или длительном хранении насоса в гидробаке происходит небольшая утечка воздуха, что впоследствии снижает напор воды в баке.

При измерении давления в насосном аппарате пользуются автомобильным или электронным манометром.

Для того чтобы определить давление гидроаккумулятора в насосном аппарате, надо отвернуть колпак, под которым установлен ниппель, присоединить к нему манометр и зафиксировать полученное значение. Если такой параметр оказался мал, то в него можно залить большое количество воды.

Для обеспечения мощного водяного напора давление воздуха должно быть равно как минимум 1 атм. В подобной ситуации можно обеспечить бытовые нужды небольших домов.

При большом напоре воды насосное устройство включается чаще, в результате чего уменьшается срок службы насоса. В то же время напор воды в водопроводе на даче остаётся таким же, как и в городе. В подобной ситуации можно принимать ванну с гидромассажем.

При маленьком напоре воды износ насосного аппарата становится меньше однако, в этом случае владелец квартиры квартиры может принять только обычную ванну с горячей водой, а не джакузи.

Инженеры не рекомендуют уменьшать давление до 1 атм. Ведь при его снижении может быть повреждена «груша». В подобной ситуации понадобится замена «груши» в гидроаккумуляторе — повреждённой на работающую.


Как правильно настроить реле

До начала настройки реле с него снимают крышку. Под внешней крышкой реле установлено 2 пружинки с крупной и маленькой гайками.

Настройка давления в системе водоснабжения

При вращении крупной гайки настраивают нижнее давление в гидроаккумуляторе насосной станции. При вращении маленькой гайки определяют перепад давления.

В подобной ситуации с помощью крупной пружинки устанавливают предельную величину нижнего давления.

Далее, гидробак подключают к системе, включают и снимают показания с манометра.

В техдокументации каждой насосной станции отражены как рабочие и предельные значения давления, так и допустимые пределы расхода воды.

Если при работе насосного устройства гидроаккумулятор стал некорректно работать, то нужно немедленно отключить его вручную – до восстановления предельного напора воды.

К счастью, насосные аппараты, которые применяют в быту, не являются мощными. В подобной ситуации закачать бак до самого верху не получится. Перепад давления должен быть равен 1–2 атм, что обеспечивает стабильную работу техники.

После установки на насосе нужного нижнего давления (по водяному манометру), насос отключают.

Затем регулировку реле делают следующим образом:

  • сначала поворачивают маленькую гайку до того момента, пока устройство не заработает;
  • потом включают воду, чтобы она вытекла из системы.
  • затем при включении реле устанавливают нижнее давление.

Давление включения насосного устройства на 0,2–0,3 атм. выше напора бака гидроаккумулятора, в котором нет воды. Это предохраняет «грушу» от различных дефектов;

  • далее, поворачивают крупную гайку и настраивают максимальную величину напора воздуха;
  • затем насосной аппарат вводят в строй и ждут, пока напор воздуха в «груше» достигнет необходимого значения;
  • потом поворачивают маленькую гайку, после чего успешно завершается настройка гидроаккумулятора.

Кроме присоединения реле к насосному аппарату и его настройки, владелец дачного участка или частного дома должен несколько раз в год проверять работоспособность насоса и менять его параметры.

Каждый домовладелец может с легкостью настроить реле и выполнить все вышеперерчисленные операции – это не займёт много времени. В подобной ситуации, хозяин дома 1 раз в год должен проверять работу всей водопроводной системы.

ПОСМОТРЕТЬ ВИДЕО

Кроме того, как минимум 1 раз в 3 месяца хозяин дома должен сливать воду из бака гидроаккумулятора и проверять показатели напора воздуха в нём, закачивая нужное количество или убирая лишний воздух.

В итоге бережное отношение к водопроводной системе окупится продолжительной и бесперебойной работой всего домашнего или дачного водопровода.

Гидравлические аккумуляторы | Гидравлический клапан

Гидравлические аккумуляторы

Аккумуляторы — это устройства, которые просто хранят энергию в виде жидкости под давлением. Эта энергия представляет собой потенциальную энергию несжимаемой жидкости, удерживаемой под давлением внешним источником против некоторой динамической силы. Эта динамическая сила может исходить от трех разных источников: силы тяжести, механических пружин или сжатых газов. Накопленная потенциальная энергия в аккумуляторе — это быстрый вторичный источник гидравлической энергии, способный выполнять работу, требуемую системой.Эта способность аккумуляторов накапливать избыточную энергию и высвобождать ее при необходимости делает их полезными инструментами для повышения гидравлического КПД, когда это необходимо. Чтобы лучше понять это, давайте рассмотрим следующий пример.

Система работает с перерывами при давлении в диапазоне от 150 бар (2175 фунтов на квадратный дюйм) до 200 бар (2900 фунтов на квадратный дюйм) и требует скорости потока 100 1 мин в минуту в течение 10 с с частотой один раз в минуту. В простой системе, состоящей из насоса, регулятора давления и нагружающих клапанов, для этого требуется насос 200 бар (2900 фунтов на кв. Дюйм) и производительностью 100 л / мин, приводимый в движение двигателем мощностью 50 л.с. (37 кВт), который тратит около 85% своего времени на разгрузку. к танку.Когда в системе установлен аккумулятор, как показано на рисунке 7.12, он может накапливать и выпускать некоторое количество жидкости при требуемом давлении в системе.

Работа системы с аккумулятором представлена ​​на рисунке 7.13;

В момент времени A система включается, и насос нагружается, вызывая повышение давления, поскольку жидкость подается в аккумулятор через обратный клапан V3. В момент времени B достигается рабочее давление, и реле давления на гидроаккумуляторе вызывает разгрузку насоса.Это состояние сохраняется, поскольку обратный клапан удерживает давление в системе.

Привод работает между временем C и D. Он всасывает жидкость из аккумулятора, вызывая падение давления в системе. Реле давления на гидроаккумуляторе снова загружает насос, чтобы зарядить гидроаккумулятор для следующего цикла.

С гидроаккумулятором в системе насос теперь должен обеспечивать только 170 л / мин, а также требует пониженной мощности двигателя. Таким образом, можно увидеть, как аккумулятор помогает снизить требования к мощности в гидравлической системе.

Существует три основных типа гидроаккумуляторов, широко используемых в гидравлических системах. Их:

1. Аккумулятор весовой или гравитационный
2. Аккумулятор подпружиненный
3. Аккумулятор газовый.


Категории: Гидравлические аксессуары | Теги: Аккумуляторы | Оставить комментарий

Аккумуляторы — BLACOH Fluid Control

BLACOH Аккумуляторы

повышает производительность системы в различных приложениях в различных отраслях.

Аккумуляторы представляют собой резервуары для хранения жидкости, которые удерживают жидкость под давлением и обычно используются в гидравлических системах для хранения жидкости в качестве энергии, выделяемой по запросу. При использовании в гидравлических контурах и оборудовании их иногда называют гидроаккумуляторами или гидропневматическими аккумуляторами . Аккумуляторы также используются для устранения пульсаций для плавного потока жидкости и защиты систем от гидравлических ударов.Самая популярная конструкция имеет внутренний баллон, который действует как разделитель между хранимой жидкостью и зарядом сжатого газа.

Аккумуляторы

используются в различных приложениях в различных отраслях промышленности для повышения производительности системы и снижения эксплуатационных расходов.

BLACOH предлагает полную линейку гидроаккумуляторов, специально разработанных для рынка гидроэнергетики, с однокорпусной конструкцией для максимальной безопасности при работе с высоким давлением.

Модели с мочевым пузырем, диафрагмой и поршнем
Нижняя и верхняя ремонтируемые опции
Проверено на уровне 1.5-кратное максимальное давление
Построен в соответствии со стандартами ASME и большинством международных требований к сосудам под давлением

Аккумуляторы BLACOH доступны в различных размерах и из материалов, подходящих для самых требовательных приложений. *

ПРИМЕЧАНИЕ. Некоторые модели аккумуляторов, предлагаемые BLACOH, могут быть произведены партнерами из Северной Америки или Европы.Свяжитесь с менеджером по продажам BLACOH для уточнения деталей.

Аккумуляторы гидросистемы самолетов | Авиационные системы

Аккумулятор представляет собой стальной шар, разделенный на две камеры диафрагмой из синтетического каучука.Верхняя камера содержит жидкость под давлением системы, а нижняя камера заполнена азотом или воздухом. Цилиндрические типы также используются в гидравлических системах высокого давления. Многие самолеты имеют несколько гидроаккумуляторов в гидравлической системе. Это может быть аккумулятор основной системы и аккумулятор аварийной системы. Также могут быть вспомогательные аккумуляторы, расположенные в различных подсистемах.

Функция аккумулятора:

  • Гашение скачков давления в гидравлической системе, вызванных срабатыванием агрегата и усилием насоса по поддержанию давления на заданном уровне.
  • Помогает или дополняет силовой насос, когда несколько агрегатов работают одновременно, обеспечивая дополнительную мощность за счет накопленной или накопленной мощности.
  • Накопитель энергии для ограниченной работы гидравлического агрегата, когда насос не работает.
  • Подайте жидкость под давлением для компенсации небольших внутренних или внешних (нежелательных) утечек, которые могут вызвать непрерывный цикл системы из-за постоянного срабатывания реле давления.

Типы аккумуляторов

Сферический аккумулятор

Аккумулятор сферического типа состоит из двух половин, которые соединены между собой с резьбой или сваркой.Имеются два резьбовых отверстия. Верхний порт принимает фитинги для подключения гидравлической системы под давлением к аккумулятору. Нижний порт оснащен сервисным газовым клапаном, например, клапаном Шредера. Диафрагма из синтетического каучука или баллон устанавливается в сфере для создания двух камер. Гидравлическая жидкость под давлением занимает верхнюю камеру, а азот или воздух заполняют нижнюю камеру. Экран на порте давления жидкости предотвращает выдавливание диафрагмы или баллона через порт, когда нижняя камера заряжена и давление гидравлической жидкости равно нулю.Для этой цели к диафрагме или баллону также может быть прикреплена жесткая кнопка или диск. [Рисунок 1] мочевой пузырь устанавливается через большое отверстие в нижней части сферы и крепится с помощью резьбового фиксатора вилки. Клапан обслуживания газа устанавливается в стопорную пробку.

Рис. 1. Сферический аккумулятор с диафрагмой (слева) и баллоном (справа).

Цилиндрический аккумулятор

Цилиндрические аккумуляторы состоят из цилиндра и поршня в сборе.К обоим концам цилиндра прикреплены торцевые крышки. Внутренний поршень разделяет камеры с жидкостью и воздухом / азотом. Торцевые крышки и поршень герметизированы прокладками и уплотнениями для предотвращения внешней утечки вокруг торцевых крышек и внутренней утечки между камерами. В одной торцевой крышке гидравлический фитинг используется для присоединения камеры для жидкости к гидравлической системе. В другой торцевой крышке установлен заправочный клапан, выполняющий ту же функцию, что и заправочный клапан, установленный в сферическом гидроаккумуляторе.[Рисунок 2]

Рисунок 2. Цилиндрический аккумулятор

Аккумуляторная Операция

Во время работы камера сжатого воздуха нагнетается до заданного давления, которое несколько ниже рабочего давления системы. Этот начальный заряд называется предварительной нагрузкой аккумулятора. В качестве примера работы аккумулятора предположим, что цилиндрический аккумулятор рассчитан на предварительную нагрузку 1300 фунтов на квадратный дюйм в системе 3000 фунтов на квадратный дюйм.

Когда в агрегат вводится начальный заряд 1300 фунтов на квадратный дюйм, давление в гидравлической системе равно нулю. Когда давление воздуха подается через газовый сервисный клапан, он перемещает поршень к противоположному концу, пока он не опустится до дна. Если воздух за поршнем имеет давление 1300 фунтов на квадратный дюйм, насос гидравлической системы должен создать давление в системе более 1300 фунтов на квадратный дюйм, прежде чем гидравлическая жидкость сможет привести в действие поршень. При давлении 1301 фунт / кв. Дюйм поршень начинает двигаться внутри цилиндра, сжимая воздух по мере движения.При давлении 2000 фунтов на квадратный дюйм он выдержал несколько дюймов. При давлении 3000 фунтов на кв. Дюйм поршень вернулся в свое нормальное рабочее положение, сжимая воздух до тех пор, пока он не займет пространство, меньшее половины длины цилиндра. Когда срабатывание гидроагрегатов снижает давление в системе, сжатый воздух расширяется по направлению к поршню, вытесняя жидкость из гидроаккумулятора. Это обеспечивает мгновенную подачу жидкости к компоненту гидравлической системы. Заряженный аккумулятор может также подавать давление жидкости для кратковременного приведения в действие компонента (ов) в случае отказа насоса.

Обслуживание аккумуляторов

Техническое обслуживание состоит из осмотров, мелкого ремонта, замены комплектующих и тестирования. В обслуживании аккумуляторов есть элемент опасности. Поэтому необходимо строго соблюдать надлежащие меры предосторожности, чтобы предотвратить травмы и повреждения.

Перед разборкой любого гидроаккумулятора убедитесь, что давление предварительно нагруженного воздуха (или азота) сброшено. Если не снять предварительную нагрузку, это может привести к серьезным травмам техника.Перед выполнением этой проверки убедитесь, что вы знаете тип используемого воздушного клапана высокого давления. Когда вы знаете, что давление воздуха было снято, вы можете разобрать устройство. Обязательно следуйте инструкциям производителя для конкретного устройства, которое у вас есть.


СВЯЗАННЫЕ СООБЩЕНИЯ
Гидравлические фильтры
Гидравлические насосы
Гидравлические клапаны
Гидравлические приводы
Блок передачи мощности (PTU)

подводных камней, которых следует избегать при использовании гидроаккумулятора в гидравлическом коллекторе

Гидравлические аккумуляторы широко используются в мобильных системах в виде баллонов, диафрагм и поршней.Приложения для управления подвеской и плавностью хода привели к увеличению числа небольших аккумуляторов, устанавливаемых непосредственно на подсистемы коллектора картриджей. Их многочисленные применения включают аварийное хранение, компенсацию утечек, амортизацию и снижение шума. Хотя при интеграции гидроаккумулятора в коллектор всегда рекомендуется проконсультироваться с производителем, принятие во внимание следующих параметров может помочь избежать системных проблем.

Учет высоких температур

Влияние высоких температур и рабочего цикла в некоторых мобильных приложениях легко не заметить.В то время как OEM обычно берет на себя ответственность за выбор гидроаккумулятора, проектировщик гидравлической подсистемы может быть первым пунктом вызова, когда что-то пойдет не так. Так что лучше быть вооруженным.

Существует несколько причин недооценки нормальной температуры газа. На температуру газа влияют окружающий воздух, окружающая среда и скорость заряда / разряда. Следовательно, игнорирование любого из этих факторов увеличит ваши шансы на сбой системы:

  • Окружающая среда поршневого аккумулятора может быть больше связана с атмосферной температурой

  • Окружающая среда в баллоне или диафрагменном гидроаккумуляторе может больше зависеть от температуры жидкости

  • Жидкость на мембране гидроаккумулятора может плохо циркулировать в системе, что еще больше увеличивает температуру.

  • При быстрой зарядке температура газа повышается. Через некоторое время температура стабилизируется, но это зависит от того, насколько быстрой была скорость зарядки и как скоро начнется следующий цикл.

  • Расположение аккумулятора также может быть невинно изменено после завершения испытаний машины.

Первое общее правило при установке гидроаккумулятора в a — давление предварительной зарядки должно быть на 10% ниже минимального рабочего давления. Не надейся на это.

Изготовитель гидроаккумулятора обычно устанавливает это давление на уровне 20 ° C, если не указано иное. Имейте это в виду для мобильных приложений, где автомобили могут находиться при высоких температурах окружающей среды, при высокой температуре жидкости или когда аккумулятор находится рядом с моторным отсеком или выхлопной системой.

Высокая предварительная зарядка лучше всего подходит для оптимального хранения, но при повышении температуры это давление (P0) может превысить минимальное рабочее давление P1.

Результат:

  • Расчетный хранимый объем значительно уменьшен

  • Увеличивается частота цикла зарядки, что приводит к дальнейшему повышению температуры и, следовательно, «фиксации» режима отказа

  • Разгрузочный клапан выходит из строя из-за чрезмерного цикла.

  • Повреждение может произойти, если баллон неоднократно ударяет по отверстию порта. (LS10-41 может использоваться для защиты от таких сбоев в критических приложениях)

Типовой мембранный гидроаккумулятор

Расчеты:

Отношение P * V / T может быть использовано, чтобы показать это, где V является постоянным (объем предварительной зарядки — это всегда объем аккумулятора). Помните, что T — это градусы Кельвина, поэтому 20 c = 293 градуса K.

Например, если температура газа повышается до 60 ° C, давление предварительной зарядки повышается на 333/293, то есть на 13,65%. Это входит в зону минимального рабочего давления, поэтому система выйдет из строя, если предварительная зарядка была произвольно установлена ​​на 10% ниже минимального рабочего давления. Поэтому предварительную зарядку следует указывать при более высокой температуре или уменьшать, чтобы компенсировать повышение температуры. Используйте это соотношение в качестве быстрой проверки (Множитель предварительной зарядки = (максимальная температура, градус Цельсия +273) / (20 градусов Цельсия +273)

Следовательно, отклонение больше при более высоких температурах газа.На всякий случай легко установить более низкую предварительную зарядку, но это значительно снижает доступный хранимый объем. Схема ниже показывает практический пример, где может потребоваться ряд операций разблокировки цилиндров 1 и 2 в случае отказа насоса / двигателя. В боковых обозначениях показаны все расчеты, в том числе с учетом повышения температуры. Электромагнитные клапаны с низкой утечкой, такие как SV38-38, и тарельчатые клапаны с измерением нагрузки типа SVCL идеально подходят для этих целей, чтобы минимизировать утечку.

Цепь аккумулятора низкой утечки (чтобы загрузить эту схему, нажмите здесь.)

Разгрузочный клапан UP10-31 имеет дополнительные коэффициенты нагрузки / разгрузки 60%, 70% и 80%, что обеспечивает универсальность для коррекции неожиданных экстремальных температур, когда фиксированные реле перепада давления могут привести к более частой цикличности.

Рабочий цикл и максимальное увеличение дифференциала от P3 до P2:

Не забывайте учитывать срок службы аккумуляторных батарей. Легко недооценить, насколько быстро можно выполнить 100 000 циклов.Это может произойти намного раньше, чем предполагалось, из-за неправильного расчета, если не было учтено повышение температуры или если внутренние утечки могут увеличиваться с возрастом системы. Различные передаточные числа клапана UP10-31 позволяют оптимизировать систему для минимального цикла. Реле фиксированного перепада давления могут привести к увеличению цикличности.

Обратный клапан выдержки и температура установления:

Хороший обратный клапан с малой утечкой, такой как CVXX-20, важен для увеличения времени цикла.Когда система заряжается достаточно быстро, температура газа повышается, а затем экспоненциально возвращается к температуре окружающей среды (если оставить ее достаточно долго). Следовательно, в течение этого периода удерживаемое давление будет падать (без утечки в системе). Этот эффект часто игнорируется, и удерживающий обратный клапан может быть неправильно диагностирован как негерметичный. Уменьшение скорости заряда облегчает этот симптом и дольше удерживает более высокое давление.

Обсуждаемые выше концепции никоим образом не являются единственными вещами, которые следует учитывать при применении аккумуляторов в коллекторе, но они — хорошее место для начала.

Об авторе:

Джим Итон (Jim Eaton) — инженер по применению в компании HydraForce LTD в Великобритании. Он занимается проектированием гидравлических систем более 30 лет.

Контроль состояния гидроаккумуляторов

Гидравлические аккумуляторы накапливают энергию, повышают производительность гидравлических систем и обеспечивают функции аварийного резервного копирования. Аккумулятор состоит из разделительного элемента (баллона, поршня или диафрагмы), который разделяет газовую и жидкостную секции.На емкость накопителя энергии напрямую влияет давление предварительной зарядки газообразного азота внутри аккумулятора.

Устройство HYDAC P 0 -Guard EDS 3400 обнаруживает низкое давление предварительной зарядки аккумулятора и позволяет осуществлять прогнозирующий мониторинг работы аккумулятора.

В своей презентации на IFK 2020 Кристиан Нистерс, Франк Бауэр и Марко Брокер из HYDAC Technology GmbH, Зульцбах / Саар, Германия, объяснили, что производительность и доступность гидравлических систем во многом зависят от правильного функционирования гидроаккумулятора и правильное предварительное давление очень важно.Таким образом, необходимо постоянно проверять давление предварительной зарядки во время работы; в противном случае это приведет к неэффективному использованию аккумулятора.

В этом контексте компания HYDAC разработала «умный» продукт — P 0 -Guard — для прогнозируемого мониторинга давления предварительной зарядки без необходимости проведения измерений на газовой стороне аккумулятора.

Есть две основные причины, по которым правильное давление предварительной зарядки так важно. Во-первых, необходимо обеспечить оптимальную производительность гидроаккумулятора во всем диапазоне рабочего давления и, таким образом, поддерживать высокую производительность машины.А во-вторых, для работоспособности системы, чтобы избежать повреждения и разрушения разделительного элемента аккумулятора и, в свою очередь, оптимизировать срок службы машины.

Обычный способ проверки давления предварительной зарядки гидроаккумулятора — это измерение давления на стороне газа. Проверка может выполняться постоянными устройствами, такими как манометры или преобразователи давления, или непостоянными устройствами, такими как испытательная установка HYDAC FPU.

Проверка на стороне газа — самый простой и самый прямой метод измерения; манометр дает прямую и визуальную индикацию давления газа.Но, с другой стороны, есть некоторые недостатки и риски, которые следует учитывать. Например, не всегда легко получить доступ к газовой стороне для проведения измерений. Может даже потребоваться использовать лестницу, чтобы добраться до газовой стороны аккумулятора. Кроме того, использование постоянных манометров или датчиков давления увеличивает риск потенциальных точек утечки. Для улучшения видимости манометры могут быть установлены на уровне глаз, но дополнительные трубопроводы увеличивают расходы и еще больше увеличивают риск утечки. А сторона жидкости в аккумуляторе должна быть без давления и термостабилизирована во время проверки предварительной зарядки, чтобы получить репрезентативный и сопоставимый результат измерения.

P 0 -Guard
В качестве лучшего варианта компания HYDAC разработала P 0 -Guard EDS 3400 для прогнозируемого мониторинга давления предварительной зарядки аккумулятора без необходимости измерения давления на стороне газа. Это компактное электронное реле давления со встроенными функциями мониторинга аккумулятора. Контролируя и оценивая градиенты давления на стороне масла, P 0 -Guard отмечает любое значительное падение давления предварительной зарядки и активирует выходной предупреждающий сигнал в случае критически низкого значения предварительной зарядки.

Принцип измерения устройства основан на физических условиях различных модулей объемной упругости гидравлической жидкости и газовой среды внутри аккумулятора. В связи с тем, что при обычных гидравлических рабочих давлениях объемный модуль гидравлической системы намного выше, чем объемный модуль упругости газа, наблюдается значительное градиентное изменение характеристической кривой при повышении давления и сбросе давления в гидроаккумуляторе. Что касается давления со стороны жидкости, это градиентное изменение происходит во время сброса давления, когда разделительный элемент приближается к дну аккумулятора.

P 0 -Guard ищет давление закрытия во время процесса слива гидроаккумулятора и сравнивает его с выбираемым минимальным давлением. И он компенсирует влияющие факторы, такие как расход, граничные температурные условия и место установки аккумулятора. Когда это предельное значение ниже значения, устройство передает сигнал контроллеру.

Функционирование, надежность и стабильность алгоритма P 0 -Guard были проверены в ходе различных испытаний в собственном испытательном отделе HYDAC.Алгоритм мониторинга обеспечивает стабильные данные даже при воздействии помех, таких как рябь или удары, на сигнал гидравлического давления. А благодаря тому, что P 0 -Guard основан на аппаратном обеспечении реле давления HYDAC, пользователи извлекают выгоду из преимуществ давно проверенного продукта, а также высокой частоты дискретизации (что важно для точного функционирования. реализованного алгоритма).

Функция мониторинга может использоваться в стандартном режиме переключения или в режиме IO-Link.В режиме переключения выход для контроля давления предварительной зарядки отключается, когда обнаруженное давление закрытия падает ниже определенного минимального значения. В режиме IO-Link P 0 -Guard осуществляет двунаправленную связь с подключенным мастером IO-Link. Мастер может изменять параметры настройки или считывать соответствующие значения. Помимо основной функции мониторинга, дополнительный выход может использоваться либо как переключающий выход для функции зарядки аккумулятора, либо как аналоговый выход для фактического сигнала гидравлического давления.

Как производитель гидроаккумуляторов, HYDAC использует P 0 -Guard на большинстве аккумуляторов, работающих на их заводах. По словам авторов, он отслеживает фактические условия предварительной зарядки всех гидроаккумуляторов, обеспечивает оптимальную производительность и генерирует исторические данные о тенденциях, на основе которых строятся прогнозные данные и прогнозы технического обслуживания.

P 0 -Guard представляет собой интеллектуальный инструмент контроля давления предварительной зарядки, который можно использовать как автономное устройство, а также встраивать в промышленную сетевую систему.Алгоритм работает независимо от типа аккумулятора и, следовательно, может использоваться для диафрагм, металлических сильфонов, баллонных и поршневых аккумуляторов, а также для резервных газовых баллонов. Он работает в гидравлических контурах с несколькими аккумуляторами параллельно и определяет самое низкое давление предварительной зарядки. Кроме того, он позволяет прогнозировать интервалы технического обслуживания для поддержки и оптимизации философии профилактического обслуживания.

HYDAC
www.hydac.com

Аккумуляторы

— Advanced Fluid Power, Inc.

Гидравлический аккумулятор накапливает жидкость под давлением и может выполнять ряд функций в гидравлической системе. Аккумуляторы могут брать определенное количество жидкости под давлением и хранить ее. Затем жидкость выпускается, когда это необходимо для выполнения определенной задачи в гидравлической системе. Аккумуляторы могут выполнять несколько функций, например:

  • Накопитель энергии
  • Компенсация утечки масла
  • Компенсация температурных колебаний
  • Аварийный режим
  • Гашение скачков давления, которые могут возникнуть при внезапном переключении клапанов
  • Гашение колебаний
  • Компенсатор набухания (в судовой гидравлике)

Добавление гидроаккумулятора в гидравлическую систему дает ряд преимуществ.Кроме того, это приводит к значительной экономии энергии и увеличению срока службы системы. Приложения, которым требуется много энергии в течение ограниченного периода времени, могут получить наибольшую выгоду от использования аккумуляторов.

Приложения, которые используют большие потоки на высоких скоростях, могут использовать аккумуляторы для хранения энергии. При необходимости гидроаккумулятор проталкивает жидкость в гидравлический контур, чтобы увеличить поток насоса. Когда приводы в гидравлической системе не находятся в движении, гидроаккумулятор наполняется. Аккумуляторы также могут работать как источники энергии при нормальной работе системы (т.е.е. амортизация).

Аккумуляторы в основном состоят из двух отсеков: один отсек заполнен газом; другой отсек, подключенный к гидравлическому контуру, заполнен жидкостью. Корпус гидроаккумулятора изготавливается из углеродистой, нержавеющей стали или алюминия. В зависимости от разделяющих элементов можно выделить три типа гидроаккумуляторов:

  • Баллонные аккумуляторы
  • Мембранные гидроаккумуляторы
  • Поршневые гидроаккумуляторы

Мы также предлагаем различные аксессуары для аккумуляторов для вашего удобства и безопасности.Обратите внимание, что наиболее распространенным типом аккумулятора, используемым в современных гидравлических системах, является аккумулятор с азотом.

Советы по определению размеров аккумуляторов — Womack Machine Supply Company

Пространство не позволяет полностью обсудить аккумуляторы, и этот вопрос будет ограничен практическим методом определения минимальной емкости аккумулятора, когда он используется для пополнения потока масла из насос, как в схеме, показанной ниже.

В базовой схеме используется 4-ходовой клапан с закрытым центром.Целью гидроаккумулятора является хранение масла под высоким давлением из насоса в периоды, когда 4-ходовой клапан находится в центре. Когда сохраненное давление достигает заданного максимума (обычно 3000 фунтов на квадратный дюйм), насос автоматически разгружается и ему разрешается бездействовать до конца цикла. Используется либо специальный разгрузочный клапан с пилотным управлением, либо реле давления и соленоидный сбросной клапан. Когда 4-ходовой клапан переключается для запуска цилиндра, накопленное масло добавляется к потоку насоса, чтобы дать цилиндру скорость выше, чем от одного только масла насоса.

Большим преимуществом аккумуляторов в системе этого типа является то, что меньший (и менее дорогой) насос, электродвигатель и регулирующий клапан будут выполнять ту же работу, что и более крупные и дорогие компоненты. См. Практическое правило процентной продолжительности включения.

Дополнительная информация, а также множество схем аккумуляторов приведены в публикациях Womack Machine Supply Co., включая « Industrial Fluid Power — Volume 1 » и « Fluid Power in Plant and Field ».

Система PSI. Оптимальное давление в системе для большинства гидроаккумуляторов составляет 3000 фунтов на квадратный дюйм. Они обладают максимальным запасом энергии при наименьшей стоимости и наименьшем размере при работе с максимальным номинальным давлением. Хотя модели на 5000 фунтов на квадратный дюйм доступны для некоторых брендов, их значительно возросшая стоимость компенсирует их преимущество по давлению, поэтому они менее желательны для большинства систем.

Сжимаемость. Аккумулятор увеличивает сжимаемость масляного потока между насосом и 4-ходовым клапаном, и если это нежелательно, аккумулятор не следует использовать.Однако в системах, в которых используется регулирующий клапан с компенсацией давления или 4-ходовой клапан сервопривода, сжимаемость в линии перед 4-ходовым клапаном обычно не вызывает возражений.

Базовая схема гидроаккумулятора, в которой насос малого объема накапливает масло под высоким давлением в гидроаккумуляторе
, в то время как 4-ходовой клапан находится в центре. Масло насоса плюс разгрузка гидроаккумулятора обеспечивают быстрый ход цилиндра.

Минимум
Допустимое
Система PSI

Максимальное давление в системе с полностью заряженным аккумулятором
3 000 2,750 2,500 2,250 2 000
2,700 12 — — — — — — — — — — — — — — — —
2,600 17 — — — — — — — — — — — — — — — —
2,500 22 11 — — — — — — — — — — — —
2400 27 16 — — — — — — — — — — — —
2300 33 21 10 — — — — — — — —
2200 40 27 15 — — — — — — — —
2,100 46 34 21 8 — — — —
2,000 55 41 27 14 — — — —
1,900 63 49 35 20 6
1,800 73 58 43 27 12
1,700 84 67 51 35 19
1,600 96 79 61 44 27
1,500 109 91 73 55 36
1,400 — — — — 105 86 66 47
1,300 — — — — — — — — 101 80 59
1,200 кубических дюймов масла, слитого
из аккумулятора емкостью 1 галлон.
96 73
1,100 — — — — 89

Цифры в основной части диаграммы представляют собой количество кубических дюймов масла, которое может быть слито из гидроаккумулятора объемом 1 галлон, начиная с полностью заряженного давления, указанного в верхней части диаграммы, и сливается до тех пор, пока давление в системе не упадет до значения показаны в левом столбце. В случае аккумуляторов большего размера умножьте цифры в таблице на емкость аккумулятора в галлонах.Например, при работе с аккумулятором на 10 галлонов умножьте цифры диаграммы на 10 и т. Д.

Цифры в диаграмме примерно на 5% меньше, чем при расчетах по закону Бойля для теоретического расхода. Это необходимо для компенсации потери емкости во время разряда, вызванной падением температуры газа, когда аккумулятор быстро разряжается.

Для условий эксплуатации, выходящих за пределы диапазона, указанного в таблице, можно использовать формулу в поле ниже. Как объясняется в тексте, аккумуляторные системы чаще всего рассчитаны на полностью заряженный аккумулятор с давлением 3000 фунтов на квадратный дюйм.

Как пользоваться таблицей

Так как масло выходит из поршневого или баллонного аккумулятора, давление масла падает. Например, если посмотреть на диаграмму выше, в столбце 3000 фунтов на квадратный дюйм, когда 12 кубических дюймов нефти выгружается из аккумулятора емкостью 1 галлон, давление падает с 3000 до 2750 фунтов на квадратный дюйм и т. Д. Итак, один важный фактор для достижения Аккумулятор подходящего размера должен быть достаточно большим, чтобы это неизбежное падение давления не повлияло на нормальную работу гидравлического контура.Цилиндры и гидравлические двигатели должны быть достаточно большими, чтобы обеспечивать необходимую силу или крутящий момент при конечном давлении, остающемся в конце разряда аккумулятора. Чтобы определить объем «галлонов», необходимый для конкретного применения, выполните следующие шаги проектирования:

Шаг 1. Рассчитайте или оцените как можно точнее объем масла в кубических дюймах, который потребуется из гидроаккумулятора в каждом цикле разгрузки, чтобы дополнить объем масла, вытекающего из системного насоса.

Шаг 2. Принимая во внимание размер используемых цилиндров или гидравлических двигателей, рассчитайте, до какого уровня может упасть давление во время цикла нагнетания без падения выходной силы или крутящего момента ниже допустимого уровня.

Шаг 3. В таблице используйте столбец, озаглавленный давлением вашей системы, когда аккумулятор полностью заряжен. В левом столбце найдите минимально допустимое давление в системе в конце цикла разгрузки. Цифра в таблице — это количество кубических дюймов нефти, которое может быть извлечено из гидроаккумулятора емкостью 1 галлон при таких условиях давления.

Пример: Если ваше полностью заряженное давление составляет 3000 фунтов на квадратный дюйм, а ваше самое низкое допустимое давление составляет 2000 фунтов на квадратный дюйм, диаграмма показывает, что 55 кубических дюймов можно восстановить из аккумулятора емкостью 1 галлон. Предположим, вы подсчитали, что для вашего приложения потребуется 230 кубических дюймов. Минимальная емкость аккумулятора: 230 ÷ 55 = 4,18 галлона. Ближайший стандартный размер аккумулятора составляет 5 галлонов — правильный размер для использования.

Хотя цифры на диаграмме показывают объем на 5% меньше, чем рассчитано, чтобы предотвратить потерю емкости, которая происходит при быстрой разрядке, аккумулятор при использовании в приложениях с длительным временем выдержки в конечном итоге вернет дополнительные 5% масла в качестве оболочка, слегка остуженная быстрой разрядкой, постепенно прогревается до нормальной температуры.

Математическое решение для аккумулятора размером

Ниже приводится общая формула, которая решает проблему расхода масла в кубических дюймах из аккумулятора любого размера при любых условиях предварительной зарядки и давления в системе. Его можно использовать для условий эксплуатации, не указанных в таблице.

В формулу встроена поправка на потерю производительности в размере 5%, чтобы компенсировать потерю производительности, вызванную изменениями температуры при сжатии и расширении газа.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
