Группа безопасности котла в системе отопления

В обвязке котельных установок используются различные элементы, каждый из которых выполняет отведенную ему функцию. Одни обеспечивают циркуляцию теплоносителя, другие его распределяют или перекрывают, третьи отвечают за фильтрование или компенсацию расширяющегося объема жидкости. Существуют и устройства, предотвращающие возникновение аварий в нештатных ситуациях. В данной статье мы осветим вопрос, какую роль играет группа безопасности котла в системе отопления, из чего она состоит и как правильно устанавливается.

Устройство и назначение группы безопасности

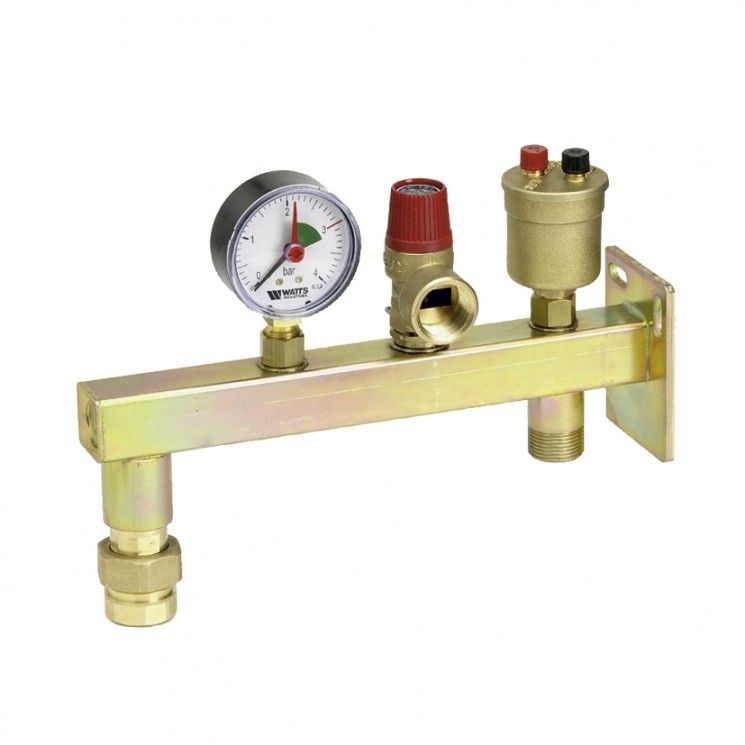

В сущности, этот простой элемент состоит из трех разных приборов, установленных на общем коллекторе. Последний изготавливается из латуни или нержавеющей стали и имеет 3 посадочных места в виде отверстий с резьбой.

Снизу коллектор оснащен резьбовой муфтой для присоединения к системе отопления. Сверху к нему прикручиваются:

  • манометр;
  • автоматический воздухоотводчик;
  • сбрасывающий предохранительный клапан.

Соответственно, группа безопасности отопления объединяет в себе 3 функции, разберем каждую из них подробнее. Манометр служит для визуального контроля за давлением воды в котловом баке и системе в целом. Также он играет важную роль при заполнении сети трубопроводов и настройке давления в том случае, когда система отопления – закрытого типа.

Основная функция воздухосбрасывателя — сервисная. Внутри него имеется камера с поплавком, механически связанным с клапаном, что открывается при отсутствии воды. Задача прибора — удалять воздух при заполнении котла и системы теплоносителем, а также в процессе эксплуатации. Есть и дополнительная функция – выпуск первых порций пара, образующегося в котловом баке при перегреве.

Предохранительный клапан – это аварийное устройство, сбрасывающее воду, пар или их смесь в случае превышения установленного порога давления. Получается, что принцип работы группы безопасности котла заключается в контроле и предупреждении аварийных ситуаций, связанных с закипанием теплоносителя в водяной рубашке теплогенератора. Ведь что при этом происходит? Сначала манометр регистрирует рост давления, потом появляющийся пар уходит через воздухосбрасыватель, и последняя стадия – сброс воды или пароводяной смеси из системы предохранительным клапаном.

Если бы группа безопасности в системе отопления отсутствовала, то за перегревом неминуемо последовал бы взрыв оболочки агрегата со всеми вытекающими последствиями. А так, если не предпринимать никаких действий, сбросной клапан будет сливать воду до тех пор, пока давление не войдет в допустимые рамки. В подавляющем большинстве котельных установок верхний порог давления составляет 3 Бар, хотя есть экземпляры с максимальным рабочим давлением 1.6—2 Бар.

Сфера применения

Оказывается, группа безопасности для отопления нужна далеко не всегда, но по желанию домовладельца может быть установлена в любой системе и служить подстраховкой. Например, теплогенераторы, сжигающие природный газ и дизельное топливо, а также работающие на электроэнергии, не нуждаются в дополнительной защите. Эти котлы сами по себе имеют высокий уровень безопасности и могут моментально остановиться и прекратить нагрев при возрастании температуры или давления.

Примечание. В закрытых системах отопления с газовым или электрическим котлом группа безопасности чаще всего ставится для удобства контроля и обслуживания.

А вот источники тепла на твердом топливе обладают большой инерцией и сразу остановиться не могут. Даже автоматизированным пеллетным котлам требуется немного времени, чтобы сжечь топливо, попавшее в зону горения. А представьте себе топку, полную горящих дров? Термостат или контроллер при росте температуры в рубашке перекроют воздух моментально, но процесс прекратится далеко не сразу. Дрова не погаснут, а станут тлеть и в результате температура воды вырастет еще на несколько градусов. Предотвратить вскипание и взрыв может только группа безопасности для твердотопливного котла, оттого она является непременным атрибутом теплогенераторов этого типа.

Примечание. Большинство производителей изначально комплектуют свои твердотопливные агрегаты группой безопасности.

Указания по монтажу

Если дровяной или угольный котел не укомплектован группой безопасности, то ее без проблем можно купить отдельно или собрать самостоятельно. Здесь главное — правильно подобрать приборы под свой теплогенератор. Технические характеристики автоматического воздухоотводчика большой роли не играют, а вот манометр и аварийный клапан подбираются по величине максимального рабочего давления, указанного в инструкции по эксплуатации на котел.

Вообще, установка группы безопасности в системе отопления никакой сложности не представляет, это может сделать любой человек при наличии стандартного набора слесарного инструмента. Монтаж может осуществляться двумя способами:

  • постановка на «родной» штуцер, выходящий из котла;
  • врезка в подающий трубопровод на выходе из теплогенератора.

Важно. При установке элемента следует помнить одно главное правило: на участке между выходным патрубком агрегата и группой безопасности запрещается ставить какую-либо арматуру и не допускается подключение других устройств с помощью тройника. Длина этого участка должна быть как можно меньше, в идеале приборы ставятся у самого котла. Ниже на фото показан весь набор перечисленных нарушений:

Когда группа ставится на подающей магистрали, то следует выбрать такое место, чтобы от входа в котельную были хорошо видны показания манометра. Иногда для этого нужно выполнить монтаж группы безопасности на вертикальном отрезке трубы или специальном кронштейне, прикрепляемом к стене. К выходному патрубку предохранительного клапана следует подсоединить шланг (лучше прозрачный) и опустить его в пластиковую канистру или канализацию. Первый вариант хорош тем, что по наличию воды в емкости вы всегда будете замечать, когда в ваше отсутствие котел работал в критическом режиме.

Заключение

Группа безопасности в системе отопления

Пользователи индивидуальных систем отопления обязаны самостоятельно следить за тем, чтобы отопительное оборудование функционировало максимально безопасно. С этой целью должна быть установлена группа безопасности в системе отопления, т. к. она предотвратит чрезмерное давление и минимизирует риск завоздушивания, благодаря чему все приборы будут полностью работоспособными. Такая группа представляет собой комплекс приборов, которые обеспечивают безаварийное функционирование сети и контроль давления рабочей жидкости.

Подробнее о том, что собой являет группа безопасности, из каких элементов она состоит и как устанавливается, и пойдет речь в сегодняшней статье.

Популярные производителя, цены

Для удобства пользователей информация о производителях приведена в виде небольшой таблицы.

Таблица 1. Изготовитель групп безопасности для отопления

Среднерыночная стоимость, в рублях

Производятся в двух модификациях – Professional (имею круглую форму) Standart (может быть двух типов – квадратным и латунным).

Все модели предназначаются для защиты отопительной системы закрытого типа, а еще для установки расширительного бака.

От 1308 до 1422

Выпускается всего в одной модификации, а именно – Fado-1.

Латунная группа безопасности в системе отопления, которая может быть использована с теплогенератором, баком или системой «теплого пола». Весит 550 граммов.

Изготавливается в двух модификациях – для защиты отопительного котла и для защиты расширительного бака.

Подключение нижнего типа, показатель номинального давления составляет 10 атмосфер. Температура рабочей жидкости не должна превышать 110 градусов. Еще одна особенность моделей – это внутренняя резьба.

От 2965 до 3320 (в зависимости от модификации)

Эти группы выпускаются в пяти модификациях, но все они предназначаются для защиты отопительного котла. На рынке присутствуют такие модели блоков Watts:
— KSG-30;
— KSG-30 N;
— KSG-30/20М-ІСО;
— KSG-30/25М-ІСО

Все эти модификации выполнены на стальной консоли (исключением является разве что KSG-30 N, у которой все элементы находятся внутри латунного корпуса). Устанавливаются над теплогенератором, в вертикальном положении.

От 2625 до 5650

Как видим, выбор достаточно велик, но за качество – собственно, как и везде – придется заплатить больше.

Основные причины гидравлического удара в системе водоснабжения

Ранее мы рассказывали о том почему возникает и как предотвратить гидроудар в системе отопления, в дополнение к этой статье советуем вам ознакомится с данной информацией читайте об этом тут

Конструктивные элементы прибора

Любая группа безопасности – это металлический корпус, в котором заключены такие устройства:

  1. предохраняющий клапан;
  2. манометр;
  3. воздухоотводчик.

Разберемся со структурой и предназначением каждого из элементов.

Элемент №1. Предохраняющий клапан

Такой клапан предназначается для защиты отопительной системы от чрезмерно высокого давления. Есть определенный показатель давления, на который этот прибор рассчитан, и как только он (показатель) будет превышен, происходит срабатывание и все лишнее сбрасывается. В принципе, в отоплении давление компенсируется с помощью расширительного бака: когда жидкость нагревается, ее излишки попадают в бак, благодаря чему давление в сети остается постоянным, а сама система из-за этого не страдает. Что характерно, общие объемы рабочей жидкости остаются одинаковыми.

Но в некоторых случаях бак не срабатывает. И именно для такого рода случаев требуется предохраняющий клапан, который будет сбрасывать лишнюю жидкость из сети. Во избежание вытекания воды на пол к резьбе необходимо подключать шланг, который выводится в канализацию. А из этого можно сделать еще один вывод: в котельной в обязательном порядке должна быть канализация.

Обратите внимание! При этом ни в коем случае нельзя выливать в канализационную систему антифриз (если таковой используется в качестве теплоносителя).

В верхней части клапана имеется рукоятка (зачастую красного цвета), посредством которой проверяется работоспособность прибора. Для этого нужно всего лишь провернуть рукоятку в ту сторону, куда указывает стрелочка, после чего должна потечь вода; если она перестает течь после того, как рукоятка уже отпущена, значит, клапан работает нормально. Если течение воды продолжается, то нужно еще несколько раз открыть/закрыть клапан – обычно после этого все приходит в норму.

В случае если вода никак не желает держаться в клапане, его следует заменить, причем как можно быстрее. Еще жидкость может вытекать, если клапан недостаточно плотно «сидит» в седле. Стоит отметить, что предохранители производятся с расчетом на различные показатели давления, а при выборе того или иного варианта следует основываться на том давлении, на какое рассчитан ваш теплогенератор. Для частного дома, к примеру, потребуется клапан на 3 атмосферы.

Но как быть, если группа безопасности в системе отопления с требуемым предохранителем отсутствует в продаже? В таких случаях лучше приобрести все устройства по отдельности, а группу собрать уже дома своими руками (детальнее об этом несколько позже).

Элемент №2. Манометр

Основное предназначение манометра – регулировка давления в магистрали. Они, равно как и писанные выше предохранители, могут быть рассчитанными на различные показатели давления в целях максимального комфорта эксплуатации. Чтобы узнать показания того или иного прибора, нужно просто внимательно изучить его корпус (обычно этого вполне достаточно).

Ввиду того, что в частных домах давление составляет преимущественно 2 или 3 атмосферы, то и прибор должен быть рассчитан максимум на 4 атмосферы.

На самом приборе имеются две стрелки – черная (она же рабочая) и красная (необходима для контроля). Вторую стрелку необходимо устанавливать вручную на требуемую отметку (как правило, на 2 атмосферы, для теплогенераторов напольного монтажа большего и не нужно; хотя конкретный показатель указывается в технической документации). И если черная стрелка во время функционирования «зашла» дальше красной, значит, давление чересчур возросло.

Элемент №3. Автоматический воздухоотводчик

Группу безопасности необходимо устанавливать в верхней части как раз из-за воздухоотводчика – дело в том, что он должен располагаться в наивысшей точке, куда и направляются воздушные пузырьки. По сути, это еще одна разновидность крана Маевского, способная функционировать на автомате. Закручивать или откручивать его не нужно, т. к. воздух отводится в автоматическом режиме. В случае аварийной ситуации этот прибор является поистине незаменимым. Например, температурный регулятор может неожиданно прекратить работу, из-за чего рабочая жидкость в теплогенераторе может закипеть. И в это время может выделяться воздух, который со стопроцентной гарантией нарушит целостность всей системы.

А при помощи воздухоотводчика, этого элемента группы безопасности в системе отопления, будет осуществляться его – воздуха — отвод.

Обратите внимание! Обязательным условием нормального функционирования группы безопасности является грамотная ее установка. Малейшая оплошность при монтаже лишает применение группы какого-либо смысла и та может попросту не сработать в случае критической ситуации.

Видео – Группа безопасности и отопительная система

Принцип действия такой группы

А теперь представим, что по какой-либо причине расширительный бак – чисто гипотетически – вдруг не компенсировал термальное расширение теплоносителя, что так важно в работе всей системы отопления. В таком случае давление в магистрали начнет расти. Тогда и срабатывает предохраняющий клапан: пружина, находящаяся в нем, уже неспособна удерживать рабочую жидкость, она сжимается, из-за чего открывается вентиль и давление, наконец, сбрасывается.

Каким образом все это происходит?

  1. Фаза первая. Излишки воздуха выходят посредством воздухоотводчика.
  2. Фаза вторая. Лишняя рабочая жидкость спускается через специальный отвод в предохраняющем клапане.

Обратите внимание! Во избежание случайных ожогов при внезапном срабатывании клапана и сбросе излишков рабочей жидкости к отводу подсоединяется специальный шланг или трубка, которую нужно вывести в канализационную систему.

Основные разновидности отопительных групп безопасности

Конфигурация блоков безопасности, как уже отмечалось выше, может быть самой разнообразной. Существует, к примеру, вот такой вариант.

Или вот еще один вариант, в котором все элементы заключены в единый корпус.

Еще несколько вариантов.

В продаже имеются и многие другие варианты выполнения группы безопасности, но внешние показатели в данном случае значения не имеют, поскольку принцип действия у всех них один и тот же. Выбирать же ту или иную модель следует, повторимся, по показателю давления, на который рассчитан манометр и предохраняющий клапан.

Теперь, разобравшись с основными типами групп, ознакомимся с популярными производителями и примерной стоимостью такой продукции.

Где установить блок безопасности?

В случае наличия отопительного котла настенного типа можно вообще ни о чем не заботиться, поскольку обо всем уже позаботился изготовитель: группа безопасности уже имеется на тыльной стенке или внутри самого прибора.

Но для котлов напольного типа блоки следует приобретать отдельно и устанавливать собственноручно. В каком именно месте? На трубе подачи, в максимальной близости от теплогенератора (то есть не далее, чем в 100-150 сантиметрах от него). Что же касается манометра, то он должен устанавливаться так, чтобы все его показания были хорошо видны. Также нужно, чтобы было хорошо видно рабочую жидкость, которая вытекает из предохраняющего клапана, о чем также следует знать еще до начала монтажных работ.

Особенности монтажа

Вначале необходимо вкратце поговорить об отсекающих шаровых кранах (позже вы узнаете, для чего именно). При обустройстве системы отопления необходимо позаботиться, чтобы при поломке любого из элементов его можно было с легкостью заменить или, как вариант, отремонтировать, причем без слива теплоносителя со всей системы. Именно с этой целью устанавливаются шаровые краны.

Допустим, протекла батарея. В таком случае нужно всего лишь перекрыть отсекающие краны – до и после батареи, – а затем снять и саму батарею. Система отопления после этого продолжит свое функционирование, а это крайне важно, если на улице достаточно холодно. В отсутствие же таких кранов придется сливать всю рабочую жидкость с магистрали. Это потребует много сил и времени, а, что более важно, система в это время работать не будет.

Обратите внимание! Такие краны рекомендуется ставить на все отопительные приборы: и на циркуляционный насос, и на батареи, и на мембранный бачок, проч.

А теперь у нас – непосредственно группа безопасности в системе отопления. Ниже приведена краткая инструкция, из которой вы узнаете, в какой последовательности следует устанавливать блок.

Шаг 1. Группу безопасности следует ставить на трубу подачи, не далее чем в 100-150 сантиметрах от отопительного котла.

Шаг 2. Не имея требуемых знаний, многие при установке этого прибора ставят между ним и теплогенератором отсекающие краны или же, как вариант, непосредственно на саму группу. Их объяснение выглядит так: если котел выйдет из строя, то его с легкостью можно будет исправить или заменить. Ниже приведены два варианта неправильной установки отсекающих кранов.

В каждом из примеров краны поставлены неправильно, а если теплогенератор выйдет из строя, то его продавец откажет вам в гарантии, так как прибор был установлен не так, как нужно. При подобного рода расположении кранов риск перегрева системы повышается, что может привести к поломке котла.

Шаг 3. При грамотной установке краны должны располагаться за группой безопасности. Это правильно, а в гарантии в таком случае вам никто не откажет.

Видео – Как подключить группу безопасности

Изготовление группы безопасности в домашних условиях

Многие интересуются, можно ли собственноручно сделать такую группу? Можно, но для этого нужно по отдельности приобрести каждый из элементов, после чего соединить их посредством переходников, тройников и так далее. Корпус блока можете сварить из кусков фитингов и труб, выполненных из полипропилена – это будет стоить гораздо дешевле, чем «магазинный» вариант, выполненный из латуни.

При этом не стоит забывать, что полипропиленовая группа безопасности может устанавливаться лишь в те магистрали, где температура рабочей жидкости невысокая (к примеру, в системы «теплого пола»), но ни в коем случае не в батареи! Это объясняется тем, что если жидкость нагреется до 95 градусов, то это приведет к деструкции полипропилена, а последствия этого могут быть самыми непредсказуемыми.

Видео – Группа безопасности

Группа безопасности в системе отопления

Одним из ключевых звеньев водяной системы отопления является группа безопасности или, как ее еще называют, блок безопасности. Это механизм, представляющий собой набор приборов, которые обеспечивают безаварийную работу системы и контролируют давление теплоносителя. В случае возникновения аварийной ситуации (к примеру выход из строя расширительного бака), в системе отопления резко увеличится давление, из-за чего может разорваться труба или выйти из строя теплообменник отопительного котла. Для компенсации избыточного давления и предотвращения “завоздушивания” системы, подключается в работу группа безопасности. Она в автоматическом режиме сбрасывает лишнее давление, и тем самым не дает ему превышать заданную норму, сохраняя работоспособность системы отопления .

Группа безопасности состоит из металлического корпуса с резьбовыми соединениями, на котором установлены манометр, воздухоотводчик и предохранительный клапан.

  • Манометр. Измерительный прибор, обеспечивающий визуальный контроль над давлением и температурой в системе отопления. Необходимо помнить, что оптимальным. Для большинства отопительных приборов считается значение, составляющее 1,5 – 2 атмосферы.
  • Воздухоотводчик. Автоматически сбрасывает лишний воздух из системы. При повышении в системе отопления давления ( к примеру при закипании теплоносителя, сопровождающиеся выделением горячего воздуха, способного разрушить систему), он автоматически отводит из нее лишний воздух.
  • Предохранительный клапан. Предназначен для сброса излишков жидкости из закрытой системы, если при нагревании теплоноситель расширяется и создает избыточное давление. Самым чувствительным местом системы отопления является теплообменник котла, поэтому предохранительный клапан необходимо подбирать с таким же порогом срабатывания, который максимально допустим при эксплуатации отопительного оборудования (данный параметр указан в паспорте котла).

Как работает группа безопасности в системе отопления

Если по каким-то причинам расширительный бак не компенсировал расширения теплоносителя, то давление внутри системы будет нарастать, в какой-то момент срабатывает механизм предохранительного клапана и открывается путь для выхода лишнего теплоносителя, а через воздухоотводчик выходит лишний воздух. Чтобы избежать ожогов при внезапном открытии обратного клапана и выбросе лишнего теплоносителя, к его отводу присоединяют отводную трубу, которую направляют в систему канализации. Не следует думать, что при срабатывании предохранительного клапана система теряет много жидкости. Как правило для нормализации давления требуется сбросить не более 100 граммов теплоносителя.

Установка группы безопасности на отопление

Настенные котлы отопления, как правило выпускаются уже с блоком безопасности, и поэтому дополнительно устанавливать его не нужно. В напольных котлах, особенно отечественных производителей, таких приборов нет, поэтому их придётся дополнительно устанавливать в систему отопления. Для того, чтобы группа безопасности исправно функционировала и смогла адекватно отреагировать на критические параметры системы отопления установку необходимо доверить специалисту. Любые оплошности и недоделки во время установки недопустимы и делают бессмысленным само наличие данной системы защиты.

Обычно установка группы безопасности выполняется сразу после котла на подающей магистрали на расстоянии, 1-1,5 метра от него. При таком расположении по манометру удобно контролировать давление в системе отопления .

На участке трубопровода от отопительного котла до блока безопасности не допускается устанавливать запорную арматуру, фильтры и другие элементы, которые могут уменьшить его проходное сечение.

Обычно на манометре указывается максимальное давление (3 атм.). Красную стрелку необходимо установить на отметку, которая соответствует, максимально рекомендуемому давлению в 2 атмосферы Свыше 2 атмосфер большинство отопительных котлов эксплуатировать не рекомендуется. Данный параметр указывается и в паспорте отопительного котла.

ВЫВОД
Группа безопасности в системе отопления. является сравнительно недорогим механизмом, который предотвратит выход из строя элементов системы отопления, поэтому ее установка крайне желательна, особенно в системах закрытого типа.
