Выбор мощности, тока и сечения проводов и кабелей

Значения токов легко определить, зная паспортную мощность потребителей по формуле: I = Р/220. Зная суммарный ток всех потребителей и учитывая соотношения допустимой для провода токовой нагрузки ( открытой проводки) на сечение провода:

для медного провода 10 ампер на миллиметр квадратный,
для алюминиевого 8 ампер на миллиметр квадратный, можно определить, подойдет ли имеющийся у вас провод или же необходимо использовать другой.

При выполнении скрытой силовой проводки (в трубке или же в стене) приведенные значения уменьшаются умножением на поправочный коэффициент 0,8. Следует отметить, что открытая силовая проводка обычно выполняется проводом с сечением не менее 4 кв. мм из расчета достаточной механической прочности.

Приведенные выше соотношения легко запоминаются и обеспечивают достаточную точность для использования проводов. Если требуется с большей точностью знать длительно допустимую токовую нагрузку для медных проводов и кабелей, то можно воспользоваться нижеприведенными таблицами.

В следующей таблице сведены данные мощности, тока и сечения кабельно-проводниковых материалов, для расчетов и выбора зашитных средств, кабельно-проводниковых материалов и электрооборудования.

Медные жилы, проводов и кабелей

Алюминиевые жилы, проводов и кабелей

Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами.

Допустимый длительный ток для проводов с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами.

Допустимый длительный ток для проводов с медными жилами

Допустимый длительный ток для проводов с медными жилами с резиновой изоляцией в металлических защитных оболочках и кабелей с медными жилами с резиновой изоляцией в свинцовой, поливинилхлоридной, найритовой или резиновой оболочке, бронированных и небронированных.

* Токи относятся к проводам и кабелям с нулевой жилой и без нее.

Допустимый длительный ток для кабелей с алюминиевыми жилами

Допустимый длительный ток для кабелей с алюминиевыми жилами с резиновой или пластмассовой изоляцией в свинцовой, поливинилхлоридной и резиновой оболочках, бронированных и небронированных.

Примечание. Допустимые длительные токи для четырехжильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ могут выбираться по данной таблице как для трехжильных кабелей, но с коэффициентом 0,92.

Сводная таблица сечений проводов, тока, мощности и характеристик нагрузки.

В таблице приведены данные на основе ПУЭ, для выбора сечений кабельно-проводниковой продукции, а также номинальных и максимально возможных токов автоматов защиты, для однофазной бытовой нагрузки чаще всего применяемой в быту.

Наименьшие допустимые сечения кабелей и проводов электрических сетей в жилых зданиях.

Рекомендуемое сечение силового кабеля в зависимости от потребляемой мощности:

Медь, U = 220 B, одна фаза, двухжильный кабель

Р, кВт	1	2	3	3,5	4	6	8
I, A	4,5	9,1	13,6	15,9	18,2	27,3	36,4
Сечение токопроводящей жилы, мм²	1	1	1,5	2,5	2,5	4	6
Макс. допустимая длина кабеля при указанном сечении, м*	34,6	17,3	17,3	24,7	21,6	23	27

Медь, U = 380 B, три фазы, трехжильный кабель

Р, кВт	6	12	15	18	21	24	27	35
I, A	9,1	18,2	22,8	27,3	31,9	36,5	41	53,2
Сечение токопроводящей жилы, мм²	1,5	2,5	4	4	6	6	10	10
Макс. допустимая длина кабеля при указанном сечении, м*	50,5	33,6	47,6	39,7	51	44,7	66,2	51

* величина сечения может корректироваться в зависимости от конкретных условий прокладки кабеля

Мощность нагрузки в зависимости от номинального тока автоматического выключателя и сечения кабеля.

Наименьшие сечения токопроводящих жил проводов и кабелей в электропроводках.

	Сечение жил, мм²
Проводники	медных	алюминиевых
Шнуры для присоединения бытовых электроприемников	0,35	—
Кабели для присоединения переносных и передвижных электроприемников в промышленных установках	0,75	—
Скрученные двухжильные провода с многопроволочными жилами для стационарной прокладки на роликах	1	—
Незащищенные изолированные провода для стационарной электропроводки внутри помещений:
непосредственно по основаниям, на роликах, клицах и тросах	1	2,5
на лотках, в коробах (кроме глухих):
для жил, присоединяемых к винтовым зажимам	1	2
для жил, присоединяемых пайкой:
однопроволочных	0,5	—
многопроволочных (гибких)	0,35	—
на изоляторах	1,5	4
Незащищенные изолированные провода в наружных электропроводках:
по стенам, конструкциям или опорам на изоляторах;	2,5	4
вводы от воздушной линии
под навесами на роликах	1,5	2,5
Незащищенные и защищенные изолированные провода и кабели в трубах, металлических рукавах и глухих коробах	1	2
Кабели и защищенные изолированные провода для стационарной электропроводки (без труб, рукавов и глухих коробов):
для жил, присоединяемых к винтовым зажимам	1	2
для жил, присоединяемых пайкой:
однопроволочных	0,5	—
многопроволочных (гибких)	0,35	—
Защищенные и незащищенные провода и кабели, прокладываемые в замкнутых каналах или замоноличенно (в строительных конструкциях или под штукатуркой)	1	2

Продукция:

Услуги:

НОВИНКА

ECOLED-100-105W-
13600-D120 CITY Светильник используют для освещения территорий предприятий, автостоянок, дворов, складских и производственных помещений.

ПОДРОБНЕЕ

Характеристики кабелей. Какой кабель и для чего?

Перед началом проведения электромонтажных работ чрезвычайно важно выбрать кабель, который будет соответствовать всем требованиям безопасности и условиям эксплуатации. Технические характеристики кабелей будут зависеть от качества монтажа и срок службы электропроводки. Поэтому к выбору провода того или иного типа следует подойти со всей тщательностью.

Влажность помещения, степень защиты оболочкой, горючесть, устойчивость к воздействию электромагнитных помех – это лишь малый перечень основных параметров кабельной продукции, которые необходимо учитывать при прокладке электропроводки в помещении. Наша компания занимается реализацией кабельной и проводниковой продукции самых различных исполнений по самым лояльным ценам. Обращаясь к нам за приобретением товара, мы гарантируем высокое качество товара.

Технические характеристики кабелей различных типов и назначений

Основное назначение кабельной продукции – передача электрической энергии или производство обмоток различного электрооборудования. На сегодняшний день, классификация шнуров включает следующие категории:

Силовые кабели относятся к категории промышленных проводов, предназначенных для передачи электроэнергии трехфазного тока индустриальных зданий к объектам-потребителям различного назначения.

В свою очередь к силовым типам относятся:

– кабель ВВГ. Применяется в линиях электропередач, где напряжение может достигать 1 КВт (при частоте 50 Гц). Он покрыт оболочкой из поливинилхлорида (ПВХ), в середине расположены медные жилы (градируется от модификации и может быть 1-5). Сечение его составляет 1,5-2,5 мм. Также устойчив к климатическим факторам внешней среды (перепадам температур). Одной из разновидностей ВВГ является ВВГНГ. Характеристики кабеля ВВГнг во многом схожи с характеристиками ВВГ, отличительной особенностью является стойкость к горению;

– кабель NYM. Основной характеристикой данного вида является повышенная прочность. В середине расположены медные жилы (градируется от модификации и может быть 2-5). Сечение шнура составляет 1,5-1,6 мм. Он отличается устойчивость к влажной среде и разности температур: может использоваться при монтировании электрических сетей, где температура эксплуатации составляет от -50 до +70 С. Главный недостаток кабеля NYM – неустойчивость солнечному воздействию, поэтому для соблюдений условий эксплуатации его рекомендуют нагревать;

– кабель КГ и ВББШв. Пригодны для эксплуатации в силовых сетях напряжением 1 КВт. Основная область применения данных видов – прокладка силовых линий к объектам различного назначения. Отличительные особенности: влагостойкость (до 95%), разность температур от -50 до +50 С, наличие защитной ПВХ-оболочки.

Классификация проводниковой продукции

Шнур, представляет собой витой металлический проводник, скрученный с применением двух или более жилистых проволок. Поверх проводника укладывается оплетка, выполненная из волокна. Основное предназначение его – прокладка коммуникаций, находящихся под землей.

Характеристики кабелей различны и зависят от основных исполнений:

– провод ПБПП. Представляет собой 2-3 жильный тип, используется для монтажа осветительных систем и оборудования. Главным плюсом этой модификации является то, что из него можно сделать ответвление проводки. Основной недостаток – он очень чувствителен к воздействию пониженных температур и должен эксплуатироваться при не менее -15 С. Рабочее напряжение, на которое рассчитан ПБПП – 250 Вт;

– провод ПБППг. Практически нет отличительных особенностей, по сравнению с другими типами. Отличительная характеристика проводов данной модификации – многопроволочность жил;

– провод ППВ. Основное назначение данного класса – прокладка систем освещения. Главным преимуществом ППВ является его устойчивость к воздействию агрессивной среды и горению. К плюсам также можно отнести влагостойкость (до 98%). Предельные температурные диапазоны эксплуатации: от -50 до +70 С;

– провод ПВС. Одна из самых распространенных разновидностей. Это вызвано широтой области его применения. Он может применяться для подключения к сети электропитания различного электрического оборудования и приборов, розеток и выключателей. Он может эксплуатироваться практически при любой мощности. К основным характеристикам ПВС можно отнести: предельное напряжение 380 Вт, температурные диапазоны эксплуатации от -40 до +40 С;

– провод СИП. Предназначен для использования в силовых сетях постоянного и переменного тока напряжением 0,4-1 КВт. Область его назначения распространяется на монтаж магистральных электрических линий, разнообразная отводка для подключения жилых и промышленных зданий сооружений. В свою очередь кабель СИП может иметь подтип СИП1/1А. Все модификации данного типа кабеля изготовлены из токопроводящей части (алюминий) и изоляции (термопласт). Своей популярностью СИП обязан широтой применения;

– провод ПУВ. Токопроводящая часть выполнена из меди; изолирующий материал из ПВХ-пластика. Данный тип (ПУВ) широко применяется для прокладки осветительных систем и коммуникаций, а также подключения к электропитанию разнообразных приборов и оборудования, работающих при напряжении постоянного тока до 1 КВт (переменного тока до 450 Вт при частоте 400 Гц).

Почему за приобретением кабельной или проводниковой продукции выгодно обратиться именно к нам

Существует ряд неоспоримых преимуществ, по которым наша компания выгодно отличается от других организаций, ведущих свой бизнес в смежной сфере деятельности:

– у нас всегда в наличии вся линейка кабелей и проводов всех типов и модификаций, включая ПВС, СИП, ВВГНГ и ПУВ;

– мы осуществляет работу напрямую с первым поставщиком, поэтому цены на реализуемую кабельную продукцию у нас весьма лояльные;

– штат наших сотрудников составляют высококвалифицированные специалисты, обладающими достаточными знаниями в области применения и монтажа шнуров

– мы работаем как с отдельными частными лицами, так и с крупными дистрибьюторами;

– реализован индивидуальный подход к каждому клиенту: отдельно оговаривается объем партии, окончательная стоимость товара, способы и системы оплаты, условия доставки.

Обращаясь к нам, вы гарантируете себе высокий сервис обслуживания.

Силовые кабели. Виды и структура. Характеристики и маркировки

Силовые кабели предназначены для передачи переменного тока от энергетических и коммунальных предприятий к потребителю. Преимущественно рассчитаны на напряжение до 10-35 кВ, но есть марки, которые выдерживают напряжение до 220 и 330 кВ. К силовому кабелю могут подключаться стационарные объекты и передвижные установки.

Структура силового кабеля

Устройство силового кабеля зависит от сферы его применения, но есть четыре основных элемента, без которых не обходится ни одна марка. Современные силовые кабели состоят из следующих частей:

Токопроводящих жил.
Изоляции каждой жилы.
Оболочки.
Наружного защитного покрова.

Общая изоляция называется поясной. Количество токопроводящих жил варьируется от одной до пяти. Они могут быть круглыми, треугольными и секторными, состоящими из одиночной проволоки или нескольких переплетенных проволок. Их прокладывают параллельно в кабеле или скручивают.

Зачастую присутствует нулевая жила, которая выполняет функцию нулевого проводника, и провод заземления для защиты от утечек тока. Применяют также экран, который ослабляет влияние электромагнитных полей, и делает симметричным поле, возникающее вокруг проводника. В дополнение к этому экран повышает прочность изоляции и защищает от внешнего воздействия среды.

Там где возникает повышенный риск механического повреждения, применяют бронированные кабели.

Они покрыты стальными лентами или оплеткой, противостоящей зубам грызунов, случайному воздействию ручного инструмента, пережатию горными породами и прочее. Чтобы ленты не повредили внутреннюю оболочку, делают специальную подушку под броню.

Жилы силового кабеля бывают алюминиевыми или медными. Алюминиевые жилы площадью поперечного сечения до 35 мм кв. включительно делают из одиночной проволоки. Если площадь сечения составляет 300-800 мм кв., то используют несколько алюминиевых проволок. В промежуточном значении площади (до 300 мм кв.) применяют как одну, так и несколько проволок.

С медью ситуация обстоит немного иначе. Однопроволочные жилы делают до площади 16 мм кв., а многопроволочные – 120-800 мм кв. Если же площадь сечения составляет 25-95 мм кв., то используют как несколько, так и одну проволоку.

У нулевой жилы площадь поперечного сечения уменьшена. Ее размещают между другими жилами, маркируют синим цветом при трехфазном токе.

Почему медный кабель лучше

Основное преимущество алюминиевого кабеля или провода состоит в его невысокой цене. Алюминий – недорогой и доступный проводник, который используют для протяженных линий электропередач.

Но все же домашнюю проводку рекомендуется делать из медных проводов, и для этого есть несколько причин:

Медь более пластична, поэтому не ломается при частых перегибах.
Алюминиевые контакты часто ослабевают и плавятся из-за повышенного контактного сопротивления, медные контакты значительно надежнее в этом плане.
Удельное сопротивление меди меньше, а значит электрическая проводимость больше, и медный провод может выдерживать большие нагрузки, чем алюминиевый при одинаковом сечении.

Все это является причиной замены алюминиевых проводов медными при сечении до 16 мм кв. Провода с большим сечением тоже можно менять, но цена такой замены будет высокой из-за высокой стоимости меди.

Основные характеристики

В зависимости от назначения и особенностей производства, силовые кабели отличаются по ряду параметров:

Количеству жил (1-5).
Материалу жилы (медь, алюминий).
Площадью поперечного сечения.
Типу изоляции.

В соответствии с этими характеристиками будет меняться рабочее напряжение, на которое рассчитан кабель, диапазон температур его применения и срок службы.

Так, кабель с изоляцией из сшитого полиэтилена можно использовать при температурах в диапазоне -50…+50 °C. Его срок службы достигает 30 лет. Рассчитан на работу под напряжением до 330 кВ.

Силовые кабели с бумажной изоляцией применяют для электросетей с номинальным напряжением до 35 кВ, с резиновой изоляцией – для сетей постоянного тока напряжением до 10 кВ, с ПВХ оболочкой – для сетей переменного тока с номинальным напряжением до 6 кВ.

Разновидности изоляции

На каждую жилу накладывается изоляция, чтобы не допустить электрического пробоя. Помимо этого существует поясная изоляция, наложенная поверх всех вместе применяемых в кабеле жил.

Устаревший способ изоляции – бумага с пропиткой. Современные силовые кабели снабжают преимущественно полимерной изоляцией и резиновой.

Пропитку бумажного кабеля делают из синтетических изоляционных смол или вязкого состава канифоли и масла с добавлением других составляющих. У таких кабелей есть ограничения по применению на участках трассы с большим перепадом высот, поскольку при нагревании смола стекает вниз. Для прокладки на вертикальных участках можно применять кабеля с бумажной изоляцией и пропиткой повышенной вязкости.

Для прокладки сетей переменного тока напряжением до 1кВ и постоянного, напряжением до 10 кВ, можно применяют силовые кабели с резиновой вулканизированной изоляцией. Резину накладывают сплошным полотном или в виде лент.

Полимерная изоляция представляет собой слой поливинилхлорида (ПВХ) или сшитого полиэтилена (СПЭ). В целях пожарной безопасности используют специальное покрытие, не поддерживающее горение.

Применение полиэтилена делает кабель более легким и гибким. Он устойчив к влиянию ультрафиолета, низких температур, выдерживает нагревание до +90°C. Силовые кабели с полиэтиленовой изоляцией можно прокладывать на сложных трассах. Благодаря простой прокладке себестоимость монтажных работ снижается.

Маркировка

Чтобы было удобно определять назначение каждой жилы кабеля, предусмотрена цветовая маркировка изоляции. Увидев провод определенного цвета, электрик сразу понимает, куда его можно подсоединить.

В разных странах маркировка может немного отличаться, но существуют Международные стандарты, и мировые производители стараются их придерживаться.

В однофазных сетях жила с нулевой фазой и заземляющая жила также обозначаются синим и желто-зеленым цветом. Фазную жилу обычно делают коричневого или черного цвета, но встречаются и другие варианты (красный, белый, серый и т.д.).

В соответствии с ГОСТом предусмотрена буквенная маркировка:

В самом начале маркировки стоят 4 или 3 буквы. Если первая буква А – то применяется алюминиевая жила. Если буквы А нет, то жила медная.
Следующая буква указывает на материал изоляции всего кабеля. В – винил (поливинилхлорид), Р – резина.
Затем идет буква, указывающая на изоляцию каждой жилы. Расшифровка такая же, как для изоляции кабеля.
Третья (или четвертая) буква указывает на особенности внешней оболочки. А – асфальтовая оболочка, Б – бронированные свойства, Г – голый, незащищенный кабель.
После заглавных могут идти маленькие буквы «нг». Они означают, что кабель негорючий. Шв говорит о том, что наружный покров – ПВХ шланг, Шп – полиэтиленовый шланг.

Зная все обозначения, можно без проблем расшифровать загадочную маркировку ВВГ-нг, АВБ или что-то подобное.

Цифры обозначают следующее:

Количество жил.
Площадь сечения в мм кв.
Напряжение в вольтах.

У изделий иностранного производства своя буквенная маркировка. Согласно немецкому стандарту буквой N обозначают силовой кабель, Y – изоляция из ПВХ, HX – изоляция из сшитого полиэтилена, С – медный экран, RG – броня.

Известные марки

Строение жил большинства кабелей одинаковое. Они могут состоять из нескольких тонких переплетенных проволок или из одной цельной проволоки большего диаметра. В случае переплетения конструкция получается более гибкой, при равном диаметре сечения и материале проводящие свойства не отличаются.

Важную роль играет изоляция, поскольку от ее свойств зависит, в каких условиях можно эксплуатировать кабели.

Наиболее известны силовые кабели АВВГ и ВВГ. Первый имеет алюминиевые жилы, изоляцию и внешнюю оболочку из ПВХ. Его можно использовать для сетей номинальным напряжением 0,6-1 кВт, частотой 50 Гц, прокладывать в помещениях и в земле, коллекторах, траншеях. Второй снабжен медными жилами, область применения такая же. Марка ВВГнг отличается устойчивостью к горению. ВВГп представляет собой плоскую модификацию, удобную для монтажа.

NYM – усовершенствованный аналог силового кабеля ВВГ с заполнением из мелованной резины, которая противостоит горению. Однако от прямого воздействия солнечного света кабели надо защищать, поскольку ПВХ неустойчиво к влиянию ультрафиолета.

Широко известна марка гибкого круглого кабеля КГ. Его делают с медными жилами, резиновой изоляцией каждой жилы и общей. Первый слой изоляции может быть из ПЭТ (полиэтилен). Применяют для подключения переносных электрических установок, сварочных аппаратов, садовой и снегоуборочной техники и других мобильных электрических устройств.

К бронированному виду кабелей относится марка ВБбШв. Жилы могут быть как медными, так и алюминиевыми (в этом случае добавляется буква А). Диапазон сечения жил 1,5…240 мм кв. Применяется для прокладки под землей к зданиям и сооружениям, монтируется внутри помещений, разрешена прокладка в местах повышенной взрывоопасности.

Стандартные сечения кабеля и провода. Блог компании РусЭлектроКабель

Главные параметры кабеля, которые нужно учитывать при разработке проектов электроснабжения, материал и сечение жил. Производители выпускают широкий ассортимент продукции разных характеристик. Рассказываем о существующих видах кабеля и местах их применения.

Медный и алюминиевый кабели имеют одинаковые стандартные сечения: 0,5; 0,75 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500; 625; 800; 1000; 1200; 1600 кв. мм. Однако, минимальная площадь сечения жилы алюминиевого кабеля 2,5 кв.мм и 0,5 кв.мм медного кабеля. Максимальное значение для обоих проводников – 1600 кв.мм. Алюминий – материал относительно низкой прочности, кабель толщиной менее 2,5 кв. мм легко ломается после двух, трех изгибов, а также «плывет» в местах объединения.

Выбор кабеля для подключения бытовых приборов

Для подключения бытовых устройств освещения подходит медный провод размером от 1 до 1,5 кв. мм. Его можно заменить алюминиевой продукцией минимальных параметров. Для установки розеток необходимо использовать изделия площадью не менее 2,5 кв. мм независимо от материала.

Если требуется подключить мощные устройства, создающие относительно большую нагрузку на сеть, лучше применять медный кабель размером от 4 до 10 кв. мм в зависимости от характеристик прибора. Чтобы снизить нагрузку с общей электропроводки, для питания мощной бытовой техники прокладывают выделенную линию. Такие кабели также используют для подвода напряжения к распредкоробкам, питающим несколько бытовых розеток.

Проводники площадью более 10 кв. мм применяют только для подвода напряжения к электрическим щиткам. Неэкранированный кабель сечением от 0,5 до 2,5 кв. мм применяют для подвода напряжения к бытовой технике.

Выбор сечения кабеля для электроснабжения производственных помещений

Для питания автоматических устройств, схем управления, аппаратов защиты, которые используются для безопасной и эффективной эксплуатации промышленного оборудования применяют провода площадью от 1 до 6 кв. мм.

Кабель силовой до 120 кв. мм востребован для электроснабжения производственного оборудования высокой мощности. Провода площадью 2,5 – 50 кв. мм применяют в схемах напряжением до 1 тыс. Вольт. Для прокладки высоковольтных сетей требуется кабель размером от 35 до 1600 кв. мм.

Маркировка проводов и кабелей их характеристики и расчёт на номинал

Сбалансированный расчёт при выборе проводов и кабелей строится на основе соответствующих таблиц. Табличные данные токовых нагрузок на провод или кабель наглядно и доходчиво показывают применимость проводов или кабелей соответствующего сечения на ту или иную токовою нагрузку. В таблицах собраны воедино и конструктив проводов и кабелей для применения в тех или иных средах и соответствующие решения их прокладки (трубы,каналы, и.т.д.)

Допустимый длительный ток для проводов
с медными жилами с резиновой изоляцией в металлических
защитных оболочках и кабелей с медными жилами с резиновой
изоляцией в свинцовой,поливинилхлоридной,найритовой или
резиновой оболочке,бронированных и небронированных

Сечение жилы, мм.кв.	Ток, А, для проводов и кабелей
	одножильных	двухжильных		трёхжильных
	при прокладке
	в воздухе	в воздухе	в земле	в воздухе	в земле
1,5 2,5 4 6 10 16 25 35 50 70 95 120 150 185 240	23 30 41 50 80 100 140 170 215 270 325 385 440 510 605	19 27 38 50 70 90 115 140 175 215 260 300 350 405 —	33 44 55 70 105 135 175 210 265 320 385 445 505 570 —	19 25 35 42 55 75 95 120 145 180 220 260 305 350 —	27 38 49 60 90 115 150 180 225 275 330 385 435 500 —

Огромное многообразие кабельно-проводниковой продукции накладывает необходимость в их классификации и маркировки.

Маркировка проводов и кабелей

Провода и кабели маркируют буквами.

— Первая буква. Материал жилы: А – алюминий, медь – буквы нет.

— Вторая буква. В обозначении провода: П – провод (ПП – плоский провод), К — контрольный, М-монтажный, МГ — монтажный с гибкой жилой, П(У) или Ш — установочный, в обозначении кабеля материал оболочки.

— Третья буква. В обозначении провода и кабеля — материал изоляции жил: В или ВР – поливинилхлоридная (ПВХ), П – полиэтиленовая, Р – резиновая, Н или НР — найритовая (негорючая резина), Ф – фальцованная (металлическая) оболочка, К — капроновая, Л — лакированная, МЭ — эмалированная, О — оплетка из полиамидного шелка, Ш — изоляция из полиамидоного шелка, С — из стекловолокна, Э — экранированная, Г — с гибкой жилой, Т – с несущим тросом.

— Резиновая изоляция провода может быть защищена оболочками: В — поливинилхлоридная, Н — найритовая. Буквы В и Н ставятся после обозначения материала изоляции провода.

— Четвертая буква. Особенности конструкции. А — асфальтированный, Б — бронированными лентами, Г — гибкий (провод), без защитного покрова (силовой кабель), К — бронированный круглыми проволоками, О — в оплетке, Т — для прокладки в трубах.

— Кроме буквенных обозначений, марки проводов, кабелей и шнуров содержат цифровые обозначения: первая цифра — число жил, вторая цифра – площадь сечения, третья – номинальное напряжение сети. Отсутствие первой цифры означает, что кабель или провод одножильные. Площади сечения жил стандартизированы. Значения площадей сечений проводов, выбираются, в зависимости от силы тока, материала жил, условий прокладки (охлаждение).

— В обозначении шнуров обязательно должна быть буква Ш.

Примеры обозначения:

— ППВ 2х1,5-380 – провод медный, с ПВХ изоляцией, плоский, двухжильный, площадь сечения жилы 1,5 мм, на напряжение 380 В.

— ВВГ 4х2,5-380 — кабель с медными жилами, в ПВХ изоляции, в ПВХ оболочке, без защитного покрова, 4-жильный, с площадью сечения жилы 2,5 мм, на напряжение 380 В.

Мы поможем &nbspподобрать провод или кабель&nbsp по таким критериям как цена провода или цена кабеля, условия их применимости и тот который Вас интересует и который является узкоспециализированным для большинства встречающихся.
В совокупности со специальными предложениями и предложениями по проектированию и расчёту проводов и кабелей мы обеспечим Вам простой способ решения стоящей перед Вами задачи.

реальность или миф? / Инструменты / iXBT Live

Всех приветствую, кто заглянул на огонек. Речь в обзоре пойдет, как вы наверно уже догадались, о медных многожильных проводах в силиконовой изоляции сечением 12AWG. В обзоре будет небольшое сравнение с российскими проводами, плюсы и минусы, поэтому кому интересно, милости прошу…

Характеристики:

— Тип – провод многожильный
— Цвет – на выбор (черный)
— Изоляция – холодо и термостойкий силикон
— Сечение – 12AWG
— Материал жилок – луженая медь
— Количество жилок и диаметр – 680 проволочек по 0,08мм
— Напряжение – до 600V
— Вес 1 метра — 48г

Назначение:

Назначение проводов самое разнообразное. Мне понадобились качественные многожильные провода для изготовления щупов, шунтирования силовых проводников в некоторых изделиях, подключения электронной нагрузки и нагрузочного стенда. В местных магазинах электротоваров ничего подобного не нашел, там присутствовали только распространенные марки проводов и кабелей для монтажа электроустановок, причем сечение гибких проводов зачастую не превышало 1,5мм2. Ехать за многожильными проводами в райцентр себе дороже, да и там сечение более 2,5мм2 найти проблематично. Можно, конечно, раздербанить силовые многопроволочные кабеля, но они дорогие, зачастую изоляция из пластика, да и проволочки в жилах толще, отчего он не такой мягкий (гибкий) и для щупов подходит не очень. Есть еще акустические провода, но нужно быть внимательным и не купить омедненный (алюминий покрытый медью) провод. В общем, кому где удобно, тот там и покупает.

Внешний вид:

Провод приехал в обычном почтовом пакетике. Посылка была отправлена Латвийской почтой, трек-номер отслеживался полностью. Внутри небольшая бобинка провода:

Я заказывал 2м и продавец резать его не стал, а еще и дополнительно отмотал 5 сантиметров, за что ему огромное спасибо. Напомню, что лот включает 1 метр провода сечением от 12AWG до 30AWG и 5 цветов на выбор. Я выбрал два черных сечением 12AWG:

Напомню, что аббревиатура AWG расшифровывается как американский калибр проводов и чем ниже цифра, тем сечение больше и, следовательно, меньше нагрев и потери напряжения, что особенно важно при высокой нагрузке. Примерное сечение многожильного провода сечением 12AWG в переводе на наши метрические величины составляет около 3,3мм2.

Сам провод добротный, увесистый, два метра с копейками весят почти 96г:

Есть небольшой запах, но через пару дней он улетучивается полностью. На срезе виден красноватый оттенок меди:

Данный провод сечением 12AWG включает в себя 680 проволочек диаметром по 0,08мм каждая:

Пересчитывать я, конечно же, не стал, но похоже, что так и есть:

Основное преимущество таких проводов заключается в наличии множества тонких медных проволочек, отчего провод получается мягким (гибким) и имеет минимальное сопротивление. Диаметр одной жилки точно 0,08мм:

Не каждый провод так сможет:

Как известно, общее сопротивление при параллельном подключении проводников всегда меньше самого минимального из них, поэтому на практике широко распространено так называемое шунтирование. Здесь примерно та же картина. Ну и дополнительно в качестве изоляции здесь применен силикон, который не дубеет на холоде и не плавится при высоких температурах:

По термостойкости все отлично – когда паял, изоляция не «сползала», как это обычно бывает с ПВХ-пластикатом, ну и ближе 5-7 сантиметров держать провод неприятно, обжигает. Это еще раз доказывает, что жилки медные и хорошо передают тепло.

Недостатков я не нашел, ну разве что провод не сертифицирован американской конторой Underwriters Laboratories Inc. и не прошел некоторые тесты. За сертификацию придется платить и стоимость провода несколько увеличится. Как говорится, «вам шашечки или ехать!?».

Тестирование:

Для интереса я решил взять несколько различных проводников одинаковой длины и посмотреть просадку напряжения на них при фиксированном токе. В закромах нашлись вот эти претенденты:

Марка проводов сверху-вниз, тесты будут в аналогичном порядке:

— сабж сечением 12AWG
— акустический провод из бескислородной меди сечением 2,5мм2
— провод ШВВП сечением 0,75мм2
— провод от компьютерного БП сечением 18AWG
— жила кабеля ВВГ сечением 4мм2 (ГОСТ)
— жила кабеля ВВГ сечением 2,5мм2 (ГОСТ)
— жила кабеля ВВГ сечением 2,5мм2 (ТУ), но реально там 2,1мм2
— жила алюминиевого кабеля сечением около 10мм2 (диаметр 3,5мм)

Многожильные более крупно:

В ходе экспериментов еще добавился советский проводочек МГТФ. Для создания одинаковых условий, обозреваемые проводники были приведены к одной длине, за исключением алюминия и залужены концы:

По фото выше можно заметить, как «поплыла» ПВХ-изоляция у ШВВП и ВВГ при пайке и чуть меньше у провода 18AWG. Сабж и акустик выдержали, ходя для лужения им требовалось больше времени, т.к. жилок много.

Дабы не было холиваров по точности, приведу небольшое сравнение приборов. Сравнение с источником образцового напряжения (ИОН) на базе самой точной из серии микросхемы AD584LH:

Для измерения тока будут использованы самодельный амперметр и мультиметр UNI-T UT61E. В качестве источника питания – БП Gophert CPS3010, выходное напряжение 10V.

Итак, первым идет обозреваемый провод сечением 12AWG:

При токе 9А в проводе просело 8mV. Провод практически не греется, потери минимальные.

Далее идет акустический провод сечением 2,5мм2:

Здесь уже просадка 18mV, а ведь сечение лишь немногим меньше предыдущего, 2,5 vs 3,3.

Следом идет многожильный ШВВП 0,75мм2 с просадкой 66mV:

Далее на очереди распространенный провод от блоков питания сечением 18AWG:

При среднем сечении 0,85мм2 (18AWG) он выглядит получше предыдущего.

Ну и для интереса посмотрим как обстоят дела с одножильными проводниками. Для начала жила из ГОСТовского кабеля ВВГ сечением 4мм2:

При том же токе просадка всего 13mV. ГОСТ’овский ВВГ 2,5мм2 показал уже 18mV:

ТУ’шный ВВГ 2,5мм2 оказался не хуже гостовского, но все же для ответственных цепей его лучше не приобретать:

МГТФ с термостойкой изоляцией из фторопласта явно не для таких токов:

Просадка 0,26V (262mV) и сильный нагрев.

Ну и напоследок алюминиевая жилка сечением около 10мм2:

Просадка всего 18mV, практически как у медного 2,5мм2, а ведь у алюминиевого сечение около 10мм2. К тому же последний нельзя часто гнуть. Вот почему отказались от алюминия…

Выводы:

Плюсы:

+ качественный
+ медный
+ термостойкая изоляция
+ жилки луженые

Минусы:

— не сертифицирован

Бонусы:

+ продавец не режет провод, если брать несколько метров
+ продавец делает небольшой запас по длине

Итого, перед нами хороший многожильный провод в холодо/термостойкой изоляции. Он мягкий (гибкий), хорошо подойдет для изготовления щупок или шунтирования силовых линий, где штатного провода недостаточно. Могу смело рекомендовать к покупке…

Я покупал здесь

Потом нашел более выгодный лот на 3м здесь

Лот 10м с сечением от 8AWG до 24AWG здесь

За остальные не ручаюсь…

Не проходите и мимо подборок:

Приспособления для радиолюбителя ЗДЕСЬ, остальные в профиле

Распродажа на Алиэкспресс ЗДЕСЬ, остальные в профиле

Подборка автотоваров ЗДЕСЬ, остальные в профиле

Медный кабель, медный провод. Марки кабеля / Новости

ПУЭ, Таблица 1.3.4. Допустимый длительный ток для проводов и шнуров
с резиновой и поливинилхлоридной изоляцией с медными жилами

ПУЭ, Таблица 1.3.6. Допустимый длительный ток для проводов с медными жилами с резиновой изоляцией в металлических защитных оболочках и кабелей с медными жилами с резиновой изоляцией в свинцовой, поливинилхлоридной, найритовой или резиновой оболочке, бронированных и небронированных

ПУЭ, Таблица 1.3.8. Допустимый длительный ток для переносных шланговых легких и средних шнуров, переносных шланговых тяжелых кабелей, шахтных гибких шланговых, прожекторных кабелей и переносных проводов с медными жилами

ГОСТ 16442-80, Таблица 23. Допустимые токовые нагрузки кабелей до 3КВ включ. с медными жилами с изоляцией из полиэтилена и поливинилхлоридного пластиката, А

В эту категорию можно отнести кабель и провод для различных применений, которые сделаны с медными жилами. К таким можно отнести: кабель силовой, кабель ВВГ, кабель ВВГнг и другие кабеля. Каждый из них имеет свою характеристику.

Например, кабель силовой предназначен для непосредственной передачи электроэнергии от ТП к различным коммунальным и другим объектам, например, транспортным. В эту группу относят такие кабеля: кабель ВВГ, ВВГнг, ВВГнгд (нг-ls), ВВГз, ВВГнгз и другие.

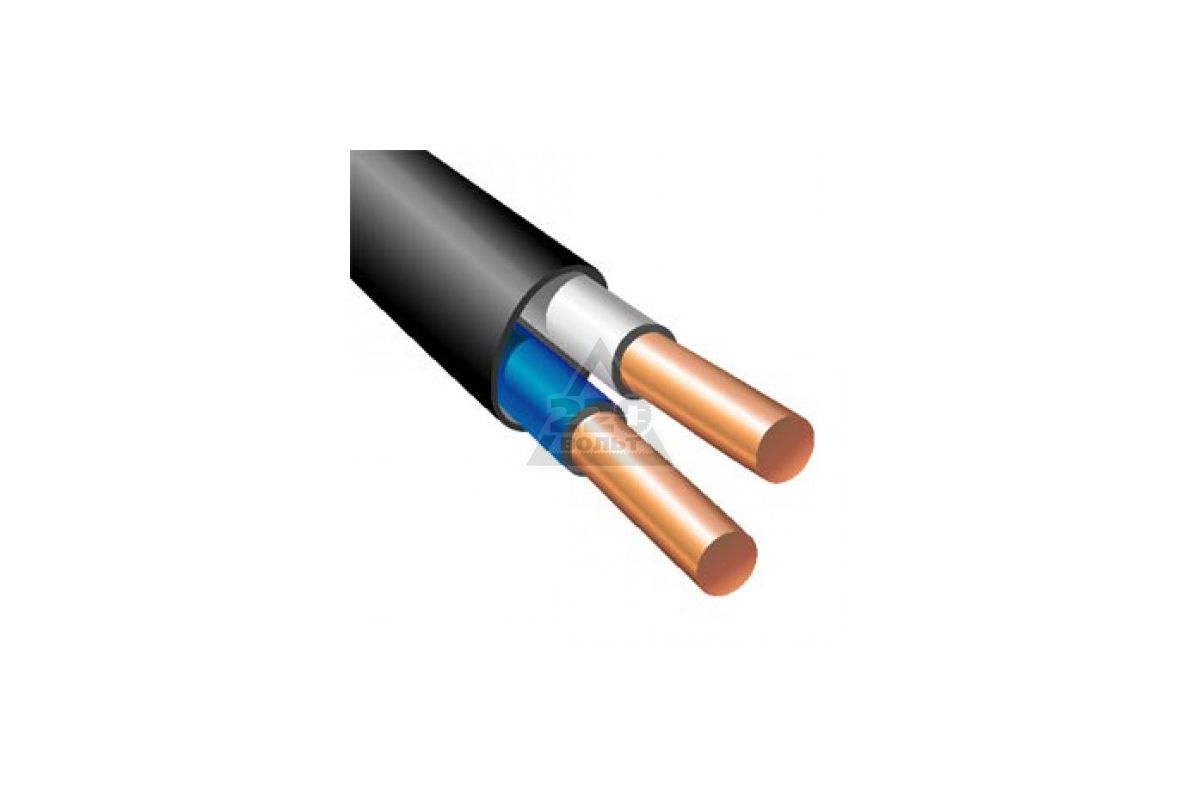

Кабель ВВГ

Кабель идет в производстве с ПВХ изоляцией и оболочкой, которая дополнительно защищает жилы. Активно используется для прямой передачи и распределения электроэнергии от исходника в стационарные установки c переменным напряжением до 1,0 кВ. Кабель используют для прокладки как в сухих, так и влажных производственных помещениях. *полное описание кабеля ВВГ

Кабель ВВГнг

Это кабель с ПВХ изоляцией и дополнительной оболочкой, которая не поддерживает горение. Кабель медный ВВГнг рассчитан для передачи и распределения электроэнергии в различные стационарные установки. Используют для прокладки в сухих и влажных производственных помещениях, а так же на различных кабельных эстакадах и блоках.

Кабель ВВГнгд

Кабель идет с ПВХ изоляцией и в ПВХ оболочке, которая не поддерживает горение при пожаре, а также обладает пониженным дымогазовыделением. Используется для качественной прокладки в сухих и влажных производственных помещениях, а так же на кабельных эстакадах. *полное описание

Кабель ВВГз

Кабель идет с медными жилами, с классической ПВХ изоляцией в ПВХ оболочке с заполнением. Используется для прокладки, как в сухих, так и во влажных помещениях под производство. Кабель медный и считается аналогом европейского NYM.

Кабель ВВГнгз

Кабель идет с медными жилами, с полной ПВХ изоляцией в ПВХ оболочке с заполнением, абсолютно не поддерживающей горение. Прокладывают в сухих и влажных производственных помещениях. Кабель используют как аналог NYM (европейский «брат»).

Кабель ВВГ-П – это обычный плоский кабель с ПВХ изоляцией в ПВХ оболочке, с ровно параллельно уложенными жилами. Применяют для установки в производственных помещениях с разной влажностью, а так же в блоках.

Кабель ВВГ-Пнг – это стандартный плоский медный кабель с ПВХ изоляцией в ПВХ оболочке, которая не поддерживает горение. Используют для укладки в сухих и даже во влажных производственных помещениях. Используют так же для установки на открытом воздухе.

Кабель ВВГ-Пнгд – очень хороший кабель с ПВХ изоляцией, идет он в ПВХ оболочке с низким дымогазовыделением в случае пожара не поддерживает горение. Жилы уложены параллельно друг другу. Используют его в помещениях независимо от уровня влажности. Кабель плоской формы.

Кабель ВБбШв – медный кабель с ПВХ изоляцией которая дополнительно покрыта двумя стальными лентами, которые наложены таким образом, чтобы верхняя лента закрывала зазоры между витками нижней ленты. Прокладывают его в земле (траншеях), помещениях, туннелях, каналах, а так же в шахтах.

Кабель КГ — кабель идет с многопроволочными жилами (5й класс гибкости) с резиновой изоляцией в резиновой оболочке. Используется для присоединения всяческих передвижных механизмов к обычными электрическим сетям, для прокладки на суше, реках и озерах, а так же на воздухе.

Так же, в огромную группу медный кабель, провод входит кабель негорючий безгалогенный. Его используют для передачи произведенной электроэнергии с помощью воздушных линий, которые могут находиться непосредственно в середине или же за пределами помещений. Используя кабель негорючий безалогенный вам не потребуется никакая дополнительная защиты при передачи. К этой группе кабелей относятся такие модели: кабель YnKY и кабель N2XH. Оба используются при напряжении до 1 кВ, однако кабель N2XH используется чаще на объектах, к которым представлено требование повышенной противопожарной безопасности.

Кабель YnKY — кабель медный с изоляцией и в оболочке из полвинита. Используют для передачи энергии напряжением до 1 кВ.

Кабель N2XH — безгалогенный, электроэнергетический медный кабель с изоляцией и оболочкой из ПВХ. Используют для передачи энергии напряжением до 1 кВ на объектах с целью повышения требованй противопожарной безопасности. Есть логика его использовать в местах скопления людей и ценностей (культурных, материальных и др).

Кабель огнестойкий безгалогенный имеет изоляцию, которая превосходно сохраняет все свои свойства даже при очень сильном пожаре. К этой группе относиться такие модели, как кабель FLAME-X 950 (N)HXH FE180/E30 и кабель FLAME-X 950 (N)HXH FE180/E90. Оба выдерживают температуру до 800°С в течении трех часов. Однако, функцию изоляции первый кабель сохраняет в течении 30 минут, а второй – в течении 90 минут.
Кабель FLAME-X 950 (N)HXH FE180/E30 – это медный, огнеупорный кабель, который сохраняет функции изоляции на случай пожара, при температуре до 800°С минимум 3 часа и при этом сохраняет все свои свойства. Его применяют там, где нужна особая безопасность людей, а так же культурных и различных материальных ценностей.
Кабель FLAME-X 950 (N)HXH FE180/E90 – это медный, полностью огнеупорный кабель, который сохраняет все функции изоляции даже при пожаре. При температуре до 810°С от 3 часов и сохраняет все функции изоляции с системой, на которой установлен кабель и с крепежными элементами в течение 90 минут..

Кабель контрольный применяется для постоянного стационарного присоединения к различным электрическим приспособлениям. Кабель КВВГ относится к контрольному кабелю, идет с ПВХ изоляцией в ПВХ оболочке. Его используют для прокладки как на улице, так и в помещениях. Можно его прокладывать даже в земле.

Так же, есть различные шнуры и провода, которые применяют для всевозможных электрических механизмов и для простых бытовых аппаратов.

Провод ПВС – это гибкий провод (5й класс гибкости) со скрученными медными жилами, который идет с изоляцией и оболочкой из ПВХ. Его используют для присоединения электрооборудования и электроинструмента различного типа. Например при ремонте, различных стиральных машин, холодильников, и так далее.

Провод ШВВП – это тоже очень гибкий провод (5й класс гибкости) с параллельными медными жилами с ПВХ изоляцией и ПВХ оболочкой. Используют его для присоединения приборов чаще личной гигиены и микроклимата. Например, для электропаяльников, светильников, кухонных электромеханических приборов и другой техники. Самые популярные типоразмеры: провод ШВВП 3х1,5 и ШВВП 3х2,5

Провод ПВ З – это достаточно гибкий одножильный медный провод, который идет с ПВХ изоляцией. Нужен для электрических установок при стационарной прокладке, чаще в осветительных и силовых сетях. Для такого провода номинальное напряжение должно быть до 450 В частотой до 400 Гц или с постоянным напряжением до 1 кВ.

Провод ПВ 1 – это одножильный медный провод, который идет с ПВХ изоляцией. Провода используют в различных электрических установках, при стационарной прокладке осветительных приборах. Рассчитан провод на номинальное напряжение до 450 В частотой до 400 Гц или же на постоянное напряжение до 1000 В. Жила монолитная.

Провод МГ – медный провод без изоляции с круглыми многопроволочными скрученными проволоками. Применяется в электрических установках, аппаратах и устройствах в диапазоне температур от -60С до +55С.

Кабель передачи информации предназначен для непосредственной передачи цифрового или аналогового сигнала от исходника к потребителю. К таким кабелям относиться: кабель UTP5e, кабель FTP5e.

Кабель UTP 5e — витая пара не в экране. Используют для сетей, интернета, систем видеонаблюдения. Возможна стационарная прокладка внутри помещения. Больше информации про провод компьютерный для интернета читайте в статье: Сетевой кабель, или кабель для интернета и Кабель витая пара

А теперь посмотрим более детально, что такое кабель | провод ВВГ, как выбрать кабель и где купить с доставкой по Украине?

Силовой медный кабель ВВГ

С целью передачи электроэнергии применяется проводниковая продукция. Для передачи, транспортировки и распределения э/э в неподвижных устройствах используют кабели ВВГ. Наиболее часто встречается использование кабеля силового медного ВВГ в процессе возведения жилых домов при прокладке проводов.

Данный вид кабеля – самый распространённый, поскольку его можно прокладывать вне зависимости от условий. Он отлично “работает” как в сухих помещениях, так и в условиях повышенной влажности. Если предстоит прокладывать провода на улице, вдоль трассы, то лучшего варианта, чем электрокабель ВВГ не найти, ведь он работает с напряжением от 220В до 1000В. Нормальная частота – 50 Гц.

Никакие погодные факторы и капризы природы не помешают кабелю ВВГ распределять электрическую энергию. Зачастую данный вид провода применим в областях, климат которых умеренный либо холодный. Это объясняется тем, что ВВГ провод не теряет своих первичных характеристик даже в сложных климатических условиях. Например, провод стабилен к чрезмерной жаре (до +50 градусов), а также к морозу в -50 градусов. Кроме того, кабель ВВГ может устанавливаться в регионах, характеризующихся повышенным уровнем влажности (до 90-97%). Прокладка кабеля ВВГ может осуществляться в любых плоскостях. Так, провод может пролагаться горизонтально, вертикально, а также под наклоном. Незаменимо данное изделие и в сейсмоактивной местности.

Характеристики ВВГ

Конструкция кабеля состоит из токопроводящих жил, покрытых ПВХ пластикатом. Причём, для каждой отдельной жилы применяется пластикат разной окраски. Так, красный или светло-синий цвет указывает на то, что жила имеет нулевую рабочую силу, а жила жёлто-зелёного оттенков свидетельствует о заземляющей жиле. Толщина изоляции от 0,6 до 1,3 мм для кабеля, рассчитанного на 660 вольт (сечение до 50 кв. мм.) и от 1,4 до 1,9 мм для проводника на 1000 вольт. Чтобы не нести убытки, связанные с заменой кабеля, любые, даже самые мелкие повреждения (трещины, пузыри и вмятины) должны отсутствовать при монтировании.

Кабель ВВГ может включать различное количество жил (от 1 до 5). Если их больше двух, то они скручиваются, после чего помещаются в поливинилхлоридную шланговую оболочку. Согласно нормативной документации, определяются основные характеристики ВВГ кабеля: толщина изоляции, сечение жил кабеля, толщина оболочки. Если кабель рассчитан на передачу электроэнергии в 660В, тогда используется изоляция толщиной 0,6-1,3 мм. Для передачи 1000В – 1,4-1,9 мм.

Также определяются способы проведения испытаний. В период апробации на протяжении 300 секунд подаётся ток с напряжением 3000В и частотой 50 Гц. В случае возникновения замыкания, которое длится около 0,4 мин., жила нагревается до +160 градусов (показатель в нормальном режиме – +70 градусов). Если жила нагрелась до +80 градусов, вводится понятие аварийного режима.

Преимущества медного силового кабеля:

длительный срок службы – около 30 лет;
отличная проводимость;
способность выдерживать высокие нагрузки;
медь не вступает в реакцию со многими веществами, оставаясь инертной;
высокая механическая прочность электрокабеля;
использование в любых помещениях и условиях без потери первоначальных свойств и функций;
кабель ВВГ пожаробезопасен.

Сфера применения кабеля силового ВВГ

Силовой медный кабель используется в электромонтажной деятельности, с целью передачи электричества в результате установки электрических магистралей до момента подсоединения постоянных устройств. Помимо промышленных установок, такой кабель используется для проведения электропроводки в домашних условиях, а также для прокладки в гофрированных трубах, металлорукавах и др. кабельных системах.

Сегодня область применения провода ВВГ достаточно широка:

Провода ВВГ используются и в тех местах, где существует повышенная вероятность возгораний и взрывов. Если используется одиночная прокладка или прокладка кабеля ВВГ в тандеме с силовым кабелем ВВГнг, горение не будет распространяться. Этому способствует плотная поливинилхлоридная оболочка. Выполняя прокладку кабеля в таких местах, важно обратить пристальное внимание на внешний вид провода – на нём не должно быть даже малейших следов механических повреждений.

Купить кабель ВВГ

Выбирая место, где купить кабель, не лишним будет предварительно ознакомиться с рекомендациями, которые существенно облегчат процесс выбора. Например, нужно обратить внимание на данные, указанные в карточке товара: вес изделия, диаметр внешний и характеристики ВВГ.

Продажа электрического кабеля осуществляется либо на барабанах, либо в бухтах. Если же покупатель заинтересован в меньшем метраже, тогда продавец отрежет необходимую длину провода. На бухтах поставляется провод ВВГ небольшого сечения (от 2х1,5 до 5х2,5). Соответственно, провод с большим сечением поставляется на барабанах.

У нас вы можете купить ВВГ кабель высокого качества. В ассортименте представлены провода всех востребованных вариантов сечения и количества жил: ВВГ 3 2 5, кабель ВВГ 5х4, кабель ВВГ 3х4, кабель ВВГ 5х6, кабель ВВГ 4х16, кабель ВВГ 4х10 и др. У нас вы найдёте лучшие цены на силовой медный кабель, а также превосходные условия сотрудничества и поставки. Выполняем доставку в любой населённый пункт Украины.

Чтобы купить электрический кабель в Украине быстро – воспользуйтесь возможностью мгновенного заказа, и в скором времени вы получите товар для реализации вашего проекта. За годы работы нашей компании мы зарекомендовали себя надёжным поставщиком кабеля ВВГ различного количества жил и сечения, в т.ч. 3, 2 и 5, по доступной цене. Ознакомится с сертификатами соответствия.

Свяжитесь с нами, чтобы задать все интересующие вопросы и купить электрический кабель ВВГ по выгодной цене!

*список всех сечений ⇒ ВВГ

Разбираем что такое кабель | провод ВВГнгд, нг-нд или нг-ls, как его выбрать и где купить с доставкой по Ураине?

Применение:

Кабель марки ВВГнг-нд относится к разряду пожароустойчивых, в связи с чем применяется в зданиях и помещениях, имеющих повышенные требования по пожаробезопасности. Обеспечивает электроэнергией не перносные, фиксированные установки. Его прокладка, а также монтаж производится по кабельным эстакадам, туннелям, шахтам и прочее. Возможно размещение на открытом пространстве, если ничто не составляет угрозы его целостности. В почве кабель ВВГнг-нд можно проложить при отсутствии растягивающих действий, а также невысокой коррозии среды.

Выполнение:

Кабель данной марки является силовым кабелем, что включает в себя от одной до пяти медных токопроводящих жил, они могут быть многопроволочные или же однопроволочные, что зависит от площади сечения. Аббревиатура «нг-нд» обозначает, что кабель не подвержен распространению горения, а также имеет немаловажное свойство — пониженное дымо и газовыделение. Допускается прокладка ВВГ нг ls пучками. Оболочка и электрическая изоляция кабеля этой марки выполняется из ПВХ, имеющего соответствующие огнеупорные свойства.

Характеристики:

Рабочее напряжение для кабеля этой марки может составлять 1 тыс Вольт или 660 Вольт, частотою в 50 Герц.
Температура, при которой эксплуатируют ВВГнг-нд, колеблется в пределах от -50°и +50° по Цельсию.
Пожароустойчивый кабель ВВГнг-нд допускается использовать при очень высокой влажности воздуха, в пределах 98 процентов
Прокладка ВВГ нг ls без предварительного прогрева желательна при темп-ре до минус 15-ти градусов мороза.
В рабочем режиме жилы кабеля без угрозы для его возгорания могут нагреваться до 70-ти градусов. Этот показатель может быть больше при аварийной ситуации – нагрев допускается до 80-ти градусов, но при этом функционировать жилы не должны более 8 часов\сутки. Если же возникает короткое замыкание накал медных жил допускается до 160 градусов
Срок службы кабеля ВВГнг-нд – 25 лет, гарантийный срок – 5 лет
Кабель при испытаниях подвергается напряжению в 3.5 в Вольт (при рабочем U 1 кВ) и 3 кВольт (при рабочем U 0,66 кВ)
Макс-е напряжение электрической сети (трехфазной), где может эксплуатироваться кабель ВВГ нг ls : 0,72 кВ и 1.2 кВ в зависимости от величины рабочего напряжения.
Ознакомится с сертификатами соответствия.

*список всех сечений ⇒ ВВГнг-ls

Список статей о кабеле:

Кабель — что это? Виды кабеля и их применение
Как выбрать кабель?
Характеристики и применение кабельно-проводниковой продукции
Классификация кабелей!
Подбираем кабель, или как поменять проводку лучше?
Алюминиевый кабель и алюминиевый провод
Кабель витая пара
Как без размотки измерить длину кабеля
«Кустарный» кабель – в чем опасность?
Где купить кабель в Киеве?
Самые интересные факты о кабеле и проводе
Кабели связи коаксиальные, радиочастотные: преимущества, сфера использования, виды и маркировка

ПУЭ, Таблица 1.3.4. Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами
Сечение токопроводящей жилы, мм²	Токовые нагрузки А проводов, проложенных в одной трубе (коробе, пучке)
Сечение токопроводящей жилы, мм²	открыто (в лотке)	1 + 1 (два 1ж)	1 + 1 + 1 (три 1ж)	1 + 1 + 1 + 1 (четыре 1ж)	1*2 (один 2ж)	1*3 (один 3ж)
0,5	11	—	—	—	—	—
0,75	15	—	—	—	—	—
1,00	17	16	15	14	15	14
1,5	23	19	17	16	18	15
2,5	30	27	25	25	25	21
4,0	41	38	35	30	32	27
6,0	50	46	42	40	40	34
10,0	80	70	60	50	55	50
16,0	100	85	80	75	80	70
25,0	140	115	100	90	100	85
35,0	170	135	125	115	125	100
50,0	215	185	170	150	160	135
70,0	270	225	210	185	195	175
95,0	330	275	255	225	245	215
120,0	385	315	290	260	295	250
150,0	440	360	330	—	—	—
185,0	510	—	—	—	—	—
240,0	605	—	—	—	—	—
300,0	695	—	—	—	—	—
400,0	830	—	—	—	—	—
Сечение токопроводящей жилы, мм²	открыто (в лотке)	1 + 1 (два 1ж)	1 + 1 + 1 (три 1ж)	1 + 1 + 1 + 1 (четыре 1ж)	1 * 2 (один 2ж)	1 * 3 (один 3ж)
Сечение токопроводящей жилы, мм²	Токовые нагрузки А проводов, проложенных в одной трубе (коробе, пучке)

ПУЭ, Таблица 1.3.6. Допустимый длительный ток для проводов с медными жилами с резиновой изоляцией в металлических защитных оболочках и кабелей с медными жилами с резиновой изоляцией в свинцовой, поливинилхлоридной, найритовой или резиновой оболочке, бронированных и небронированных
Сечение токопроводящей жилы, мм²	Ток, А, для проводов и кабелей
	одножильных	двухжильных		трехжильных
	при прокладке
	в воздухе	в воздухе	в земле	в воздухе	в земле
1,5	23	19	33	19	27
2,5	30	27	44	25	38
4	41	38	55	35	49
6	50	50	70	42	60
10	80	70	105	55	90
16	100	90	135	75	115
25	140	115	175	95	150
35	170	140	210	120	180
50	215	175	265	145	225
70	270	215	320	180	275
95	325	260	385	220	330
120	385	300	445	260	385
150	440	350	505	305	435
185	510	405	570	350	500
240	605	—	—	—	—

ПУЭ, Таблица 1.3.8. Допустимый длительный ток для переносных шланговых легких и средних шнуров, переносных шланговых тяжелых кабелей, шахтных гибких шланговых, прожекторных кабелей и переносных проводов с медными жилами
Сечение токопроводящей жилы, мм²	Ток, А, для проводов и кабелей
Сечение токопроводящей жилы, мм²	одножильных	двухжильных	трехжильных
0.5	—	12	—
0.75	—	16	14
1	—	18	16
1.5	—	23	20
2.5	40	33	28
4	50	43	36
6	65	55	45
10	90	75	60
16	120	95	80
25	160	125	105
35	190	150	130
50	235	185	160
70	290	235	200

ГОСТ 16442-80, Таблица 23. Допустимые токовые нагрузки кабелей до 3кВ включ. с медными жилами с изоляцией из полиэтилена и поливинилхлоридного пластиката, А
Сечение токопроводящей жилы, мм²	Ток, А, для проводов и кабелей
	одножильных		двухжильных		трехжильных
	при прокладке
	в воздухе	в земле	в воздухе	в земле	в воздухе	в земле
1,5	29	32	24	33	21	28
2,5	40	42	33	44	28	37
4	53	54	44	56	37	48
6	67	67	56	71	49	58
10	91	89	76	94	66	77
16	121	116	101	123	87	100
25	160	148	134	157	115	130
35	197	178	166	190	141	158
50	247	217	208	230	177	192
70	318	265	—	—	226	237
95	386	314	—	—	274	280
120	450	358	—	—	321	321
150	521	406	—	—	370	363
185	594	455	—	—	421	406
240	704	525	—	—	499	468

Автор: МЕГА КАБЕЛЬ

Свойства и применение меди — электрическая, термическая, коррозионная стойкость, легирование и др.

Слово медь происходит от латинского слова «купрум», что означает «руда Кипра». Вот почему химический символ меди — Cu. Медь обладает множеством чрезвычайно полезных свойств, в том числе:

хорошая электропроводность
хорошая теплопроводность
коррозионная стойкость

Это также:

легко легируется
гигиенический
легко присоединился к
пластичный
жесткий
немагнитный
привлекательный
перерабатываемый
каталитический

См. Ниже дополнительную информацию о каждом из этих свойств и о том, какую пользу они приносят нам в повседневной жизни.

Хорошая электропроводность

Медь имеет лучшую электропроводность из всех металлов, кроме серебра.

Хорошая электропроводность равна небольшому электрическому сопротивлению. Электрический ток будет протекать через все металлы, однако они все еще имеют некоторое сопротивление, а это означает, что ток должен проталкиваться (батареей), чтобы продолжать течь. Чем больше сопротивление, тем сильнее мы должны толкать (и тем меньше ток). Ток легко протекает через медь благодаря ее небольшому электрическому сопротивлению без больших потерь энергии.Вот почему медные провода используются в сетевых кабелях в домах и под землей (хотя воздушные кабели, как правило, из алюминия, потому что они менее плотные). Однако там, где важен размер, а не вес, лучшим выбором будет медь. Толстая медная полоса используется для молниеотвода на высоких зданиях, таких как церковные шпили. Медная полоса должна быть толстой, чтобы пропускать большой ток без плавления.

Медный провод можно намотать в катушку. Катушка будет создавать магнитное поле и, поскольку она сделана из меди, не расходует много электроэнергии.Медные катушки можно найти в:

Устройство	Использовать
Электромагниты	Замки, краны для свалок, электрические звонки. (См. Электромагниты.)
Двигатели	Насосы, бытовая техника (стиральные машины, посудомоечные машины, холодильники, пылесосы), автомобили (стартеры, дворники, электрические стеклоподъемники), компьютеры (дисководы, вентиляторы), развлекательные системы (DVD-плееры). (См. Электродвигатели.)
Динамо	Велосипеды, электростанции
Трансформаторы	Сетевые адаптеры, подстанции, электростанции. (См. Медь и электричество: трансформаторы и сеть.)

Как медь проводит
Медь — это металл, состоящий из плотно упакованных атомов меди.

Если бы мы могли присмотреться, мы бы увидели, что между атомами меди движутся электроны.

Каждый атом меди потерял один электрон и стал положительным ионом. Итак, медь представляет собой решетку положительных ионов меди со свободными электронами, движущимися между ними. (Электроны немного похожи на частицы газа, которые могут свободно перемещаться по поверхности провода).

Электроны могут свободно перемещаться по металлу. По этой причине они известны как свободные электроны. Они также известны как электроны проводимости, потому что они помогают меди быть хорошим проводником тепла и электричества.

Ионы меди колеблются (см. Рисунок 1). Обратите внимание, что они колеблются примерно в одном и том же месте, тогда как электроны могут двигаться через решетку. Это очень важно, когда мы подключаем провод к батарее.

Рисунок 1 — Медный провод состоит из решетки ионов меди. Есть свободные электроны, которые движутся через эту решетку, как газ.

Проводка электричества

Мы можем подключить медный провод к батарее и переключателю.Обычно свободные электроны беспорядочно перемещаются в металле. Когда мы замыкаем выключатель, течет электрический ток. Теперь свободные электроны проходят через проволоку (рис. 2), они движутся слева направо (и по-прежнему движутся беспорядочно).

Рисунок 2 — Переключение в приведенную выше схему заставляет электроны течь слева направо в направлении, противоположном току.

Электроны имеют отрицательный заряд. Они притягиваются к положительному полюсу аккумулятора.Свободные электроны движутся через медь, протекая от отрицательного к положительному полюсу батареи (обратите внимание, что они текут в направлении, противоположном обычному току; это потому, что они имеют отрицательный заряд).

Ионы меди в проволоке колеблются. Иногда ион преграждает путь движущемуся электрону. Электрон сталкивается с ионом и отскакивает от него. Это замедляет электрон. Часть его энергии была передана иону, который колеблется быстрее.

Таким образом, энергия передается от движущихся электронов к ионам меди.Медь нагревается. Это объясняет, почему:

обладают электрическим сопротивлением.
металлов нагреваются при протекании через них тока.

Хорошая теплопроводность

Медь — хороший проводник тепла. Это означает, что если вы нагреете один конец куска меди, другой конец быстро достигнет той же температуры. Большинство металлов — довольно хорошие проводники; Однако, кроме серебра, лучше всего медь.

Металл	Относительная проводимость
Медь	394
Серебро	418
Алюминий	238
Нержавеющая сталь	13

Теплопроводность обычных металлов.Когда вы нагреете одну сторону материала, другая сторона нагреется. Приведенные выше значения являются мерой того, насколько быстро другая сторона становится такой же горячей, как и нагретая.

Он используется во многих системах отопления, поскольку не подвержен коррозии и имеет высокую температуру плавления. Единственный другой материал, обладающий такой же устойчивостью к коррозии, — это нержавеющая сталь. Однако его теплопроводность в 30 раз хуже, чем у меди.

Области применения
Медь позволяет теплу быстро проходить через нее.Поэтому он используется во многих приложениях, где важна быстрая теплопередача. К ним относятся:

Устройство	Использовать
Медная пластина	Дно кастрюль.
Медные трубы	Теплообменники в резервуарах для горячей воды, системах подогрева полов, всепогодных футбольных полях и автомобильных радиаторах.
Радиаторы	Компьютеры, дисководы, телевизоры.

Проведение тепла
Медь состоит из решетки ионов со свободным электроном (см. Рисунок 1).Ионы колеблются, а электроны могут двигаться через медь (как газ).

На рис. 3 показано, что происходит, когда один конец куска меди становится более горячим. Ионы меди на горячем конце вибрируют сильнее. Примечание: электроны исключены из изображения, чтобы оно было четким.

Рисунок 3 — Левый конец куска меди более горячий. Ионы меди на горячем конце вибрируют сильнее. (Примечание: электроны были исключены из изображения, чтобы оно было четким.)

На рисунке 4 показаны всего несколько электронов, чтобы увидеть, как они проводят тепло слева направо.

Свободный электрон сталкивается с ионом на горячем конце и получает кинетическую энергию (ускоряется).
Перемещается к холодному концу.
Он сталкивается с «холодным ионом», заставляя ранее холодный ион вибрировать сильнее. Это нагревает холодный конец.
Таким образом, энергия передается через медь от горячей к холодной.

Рис. 4. Как электроны проводят тепло слева направо (показаны лишь некоторые из них, чтобы их было легче увидеть).

Неметаллы, проводящие тепло
Сравните это с тем, как тепло проводится в неметалле. Колеблющиеся частицы передают свои колебания ближайшим соседям. Это намного медленнее. Вот почему металлы являются лучшими проводниками — их свободные электроны могут переносить энергию по своей длине.

Коррозионная стойкость

Медь с низкой реактивностью. Это означает, что он не подвержен коррозии. Это важно при его использовании для труб, электрических кабелей, кастрюль и радиаторов отопления.

Это также означает, что он хорошо подходит для декоративного использования. Украшения, статуи и части зданий могут быть сделаны из меди, латуни или бронзы и оставаться привлекательными в течение тысяч лет.

Для получения дополнительной информации о преимуществах коррозионной стойкости меди для морских применений см. Ресурс «Медные сплавы в аквакультуре».

Сплавы легко

Намного позже появилась латунь (медь и цинк), а в современную эпоху — мельхиор (медь и никель). Сплавы тверже, прочнее и жестче, чем чистая медь. Их можно сделать еще более твердыми, ударив по ним молотком — процесс, называемый «наклеп».

В дереве медных сплавов показаны варианты добавления других металлов для получения различных сплавов. Ниже приведены некоторые примеры. Нажмите на диаграмму выше, чтобы увидеть увеличенную версию.

Медь + олово = оловянная бронза
Медь + олово + фосфор = фосфорная бронза
Медь + алюминий = алюминиевая бронза
Медь + цинк = латунь
Медь + олово + цинк = бронза
Медь + никель = медно-никелевый сплав
Медь + никель + цинк = нейзильбер.

Для получения дополнительной информации см. Ресурс «Медь в чеканке». Вы также можете просмотреть страницы Ассоциации разработчиков меди, посвященные меди и ее сплавам.

Гигиенический

Медь по своей природе гигиенична, что означает, что она враждебна бактериям, вирусам и грибкам, которые поселяются на ее поверхности. Это свойство видит установку поверхностей из меди и медных сплавов в больницах и других областях, где гигиена является ключевой проблемой.

Легко присоединяется

Медь легко соединяется пайкой или пайкой.Это полезно для трубопроводов и для изготовления герметичных медных сосудов.

Дуктильный

Медь — пластичный металл. Это означает, что его легко можно сформировать в трубы и протянуть в проволоку. Медные трубы легкие, потому что у них могут быть тонкие стенки. Они не подвержены коррозии, и их можно согнуть, чтобы подогнать под углы. Трубы можно соединить пайкой, и они безопасны при пожаре, поскольку не горят и не поддерживают горение.

Жесткий

Свойство вязкости жизненно важно для меди и медных сплавов в современном мире. Они не разбиваются при падении и не становятся хрупкими при охлаждении ниже 0 ° C.

Немагнитный

Медь немагнитна и не искрит. Из-за этого он используется в специальных инструментах и военном оборудовании.

Привлекательный цвет

Медь и ее сплавы, такие как латунь, используются для изготовления ювелирных изделий и украшений. Они имеют привлекательный золотистый цвет, который зависит от содержания меди. Они обладают хорошей устойчивостью к потускнению, что делает их долговечными.

Вторичная переработка

Медь может быть переработана без потери качества. Около 40% потребностей Европы удовлетворяется за счет вторичной меди.

Для получения дополнительной информации см. Ресурс «Вторичная переработка меди и устойчивое развитие».

Каталитический

Медь может действовать как катализатор, то есть вещество, которое может ускорить химическую реакцию и повысить ее эффективность. Это достигается за счет снижения энергии активации. Катализаторы биологических реакций называются ферментами.

Медь ускоряет реакцию между цинком и разбавленной серной кислотой. Он содержится в некоторых ферментах, один из которых участвует в дыхании. Это действительно жизненно важный элемент!

Свойства меди — электрическая и теплопроводность

Два основных свойства меди, которые делают ее незаменимой для человечества, — это ее электрическая и теплопроводность, но уникальное сочетание этих и других свойств делает медь такой универсальной.

Электропроводность

Медь имеет самую высокую проводимость среди всех неблагородных металлов и на 65% выше, чем у алюминия. Это, в сочетании с ее высокой пластичностью, средней прочностью, простотой соединения и хорошей устойчивостью к коррозии, делает медь лучшим проводником для электрических применений. такие как кабели, обмотки трансформатора и двигателя, а также шины.

Теплопроводность

Медь хорошо проводит тепло (примерно в 30 раз лучше, чем нержавеющая сталь и 1.В 5 раз лучше алюминия). Это приводит к приложениям, в которых требуется быстрая передача тепла, например, в теплообменниках в установках кондиционирования воздуха, радиаторах транспортных средств, радиаторах в компьютерах, термосварочных машинах и телевизорах, а также в качестве компонентов печей с водяным охлаждением.

Коррозионная стойкость

Медь с низкой реактивностью. Это означает, что он не подвержен коррозии. Это важно при его использовании для труб, электрических кабелей, кастрюль и радиаторов отопления. Это также означает, что он хорошо подходит для декоративного использования.Украшения, статуи и части зданий могут быть сделаны из меди, латуни или бронзы и оставаться привлекательными в течение тысяч лет.

Сплавы легко

Медь легко комбинируется с другими металлами для получения сплавов. Первым произведенным сплавом была медь, расплавленная с оловом для образования бронзы — открытие настолько важное, что периоды в истории называют бронзовым веком. Намного позже появилась латунь (медь и цинк), а в современную эпоху — медь и никель. Сплавы тверже, прочнее и жестче, чем чистая медь.Их можно сделать еще более твердыми, ударив по ним молотком — процесс, называемый «наклеп».

Легко присоединяется

Медь легко соединяется пайкой, пайкой, болтовым соединением или клеем. В промышленности это очень полезно для прокладки трубопроводов и соединения сборных шин, которые являются жизненно важными элементами систем распределения электроэнергии. В других местах это также важная особенность для художников, создающих скульптуры и статуи, а также для ювелиров и других ремесленников.

Дуктильный

Медь — пластичный металл.Это означает, что его легко можно сформировать в трубы и протянуть в проволоку. Медные трубы легкие, потому что у них могут быть тонкие стенки. Они не подвержены коррозии, и их можно согнуть, чтобы подогнать под углы. Трубы можно соединить пайкой, и они безопасны при пожаре, поскольку не горят и не поддерживают горение.

Hygeinic

Медь по своей природе гигиенична. Вместе с долговечностью и эстетикой это делает медные сплавы идеальными материалами для поверхностей с сильным касанием в областях, где гигиена является ключевой задачей.

Жесткий

Медь и медные сплавы прочные. Это означает, что они хорошо подходили для изготовления инструментов и оружия. Представьте себе радость древнего человека, когда он обнаружил, что его аккуратно сформированные наконечники стрел больше не разбиваются при ударе. Свойство прочности жизненно важно для меди и медных сплавов в современном мире. Они не разбиваются при падении и не становятся хрупкими при охлаждении ниже 0 ° C.

Немагнитный

Медь немагнитна и не искрит.Из-за этого он используется в специальных инструментах и военном оборудовании.

Привлекательный цвет

Вторичная переработка

Медь пригодна для бесконечной переработки без потери свойств. Около 40% потребностей Европы удовлетворяется за счет вторичной меди.

Каталитический

Медь может действовать как катализатор — вещество, которое может ускорить химическую реакцию и повысить ее эффективность. Это достигается за счет снижения энергии активации. Медь ускоряет реакцию между цинком и разбавленной серной кислотой. Он содержится в некоторых ферментах, один из которых участвует в дыхании.

Символ	Cu Химический символ меди — Cu, от латинского «cuprum», что означает с Кипра, откуда римляне получали большую часть своей меди.
Семья в периодической таблице	Группа 11 (IB) Переходный металл
Атомный номер	29
Относительная атомная масса	63,546
Плотность	8,96 г / см ³
Цвет	Красный
Температура плавления	1084.62 ° С
Точка кипения	2,560 ° С
Электропроводность	58,0-58,9 МС / м (м / Ом · мм ₂) 100,0 — 101,5% IACS при 20 ° C
Теплопроводность	3,94 Вт · см / см ² ° C при 20 ° C

Задание 4 — Сеть 1

Какие есть варианты подключения устройств к сети передачи данных?

Подключение устройств к сети передачи данных может осуществляться с помощью проводных (медных или оптоволоконных) или беспроводных сред.Медная проводка состоит из неэкранированной витой пары (UTP), экранированной витой пары (STP) и коаксиального кабеля. Из этих трех кабели UTP являются наиболее распространенными медными сетями.

Каковы назначение и функции физического уровня в сетях передачи данных?

Физический уровень предоставляет средства для транспортировки битов, составляющих кадр уровня канала данных, по сетевому носителю. Этот уровень принимает кадр с уровня канала данных и кодирует его как серию сигналов, которые передаются на локальный носитель, которые затем принимаются либо конечным, либо промежуточным устройством.

Каковы основные характеристики медных кабелей?

Медные кабели — недорогая и легко устанавливаемая среда с низким сопротивлением. Однако медные среды ограничены как расстоянием, так и помехами сигнала. Данные передаются в виде электрических импульсов, и детектор в сетевом интерфейсе принимает и декодирует импульсы. На больших расстояниях эти импульсы ухудшаются, что называется ослаблением сигнала. Более того, EMI и RFI могут исказить или повредить сигнал.Возможные источники электромагнитных и радиопомех включают радиоволны и электромагнитные устройства.

Как для нас строятся кабели UTP в сетях Ethernet?

Кабели Ethernet UTP состоят из восьми медных проводов с цветной кодировкой, заключенных в пластиковую изоляцию. Эти провода скручены друг с другом в разной степени, образуя четыре витые пары. Затем внутренние провода покрывают внешней оболочкой, чтобы защитить небольшие медные провода от физического повреждения.

Каковы основные характеристики волоконно-оптических кабелей?

Оптоволокно работает, посылая световые импульсы (светодиод или лазер) по центральному стеклянному проводнику.Он состоит из двух видов стекла, окруженного внешней защитной оболочкой. Хотя слои защиты вокруг стеклянной сердцевины делают волоконно-оптические кабели очень прочными, они все же подвержены резким изгибам.

Каковы преимущества использования оптоволоконных кабелей по сравнению с другими носителями в сетях передачи данных?

Оптоволоконный кабель позволяет передавать данные на гораздо большие расстояния, чем медная проводка, сохраняя при этом гораздо более широкую полосу пропускания. Кроме того, в отличие от медных сред, оптоволокно полностью невосприимчиво к электромагнитным и радиочастотным помехам.

Каковы основные характеристики использования беспроводных носителей в сетях передачи данных?

Беспроводные носители используют радиочастоты или микроволновые частоты для передачи электромагнитных сигналов, представляющих двоичные цифры передачи данных. Без необходимости в медной или оптоволоконной проводке беспроводная среда обеспечивает большую мобильность для устройств конечных пользователей. Однако в определенных условиях зоны покрытия и помехи сигналам могут быть проблематичными.

Каковы цель и функции уровня канала данных при подготовке сообщений для передачи на определенных носителях сети передачи данных?

Уровень канала передачи данных отвечает за:

Разрешение верхним уровням доступа к носителю;
Прием пакетов уровня 3 и их упаковка во фреймы;
Подготовка сетевых данных для физической сети;
Контроль того, как данные размещаются и принимаются на носителе;
Обмен кадрами между узлами через физическую сетевую среду;
Получение и направление пакетов в протокол верхнего уровня; и
Выполнение обнаружения ошибок.

Каковы поля и структура кадров уровня 2?

Уровень канала данных разделен на два подуровня: управление логическим каналом (LLC) и управление доступом к среде передачи (MAC). Подуровень LLC связывается с сетевым уровнем и помещает во фрейм информацию, которая определяет, какой протокол сетевого уровня используется для фрейма. Подуровень MAC определяет процессы доступа к среде, выполняемые оборудованием.

Какие стандарты определяют протоколы и стандарты уровня звена данных?

Инженерные организации, которые определяют открытые стандарты и протоколы, которые применяются к уровню доступа к сети, включают:

Институт инженеров по электротехнике и электронике (IEEE)
Международный союз электросвязи (ITU)
Международная организация по стандартизации (ISO)
Американский национальный институт стандартов (ANSI)

Как функции физических топологий соотносятся с функциями логических топологий?

Физическая топология относится к физическим соединениям и определяет, как связаны между собой конечные устройства и устройства инфраструктуры, такие как маршрутизаторы, коммутаторы и точки беспроводного доступа.Логическая топология относится к способу передачи кадров сетью от одного узла к следующему. Это устройство состоит из виртуальных соединений между узлами сети.

Каковы основные характеристики управления доступом к среде передачи в топологиях WAN?

Одной из форм управления доступом к среде передачи, используемой топологиями WAN, является множественный доступ с контролем несущей / предотвращение конфликтов (CSMA / CA). Вместо обнаружения коллизий, таких как CSMA / CD, CSMA / CA пытается избежать коллизий, ожидая перед передачей.Каждое устройство, которое передает, включает время, необходимое для передачи, которое доступно для всех других беспроводных устройств.

Каковы основные характеристики управления доступом к среде передачи в топологиях LAN?

В полудуплексных локальных сетях для управления доступом к среде может использоваться множественный доступ с контролем несущей / обнаружение конфликтов (CSMA / CD). В CSMA / CD устройства проверяют наличие активных передач на носителе перед попыткой передачи. Все передачи отправляются на каждое конечное устройство, но только конечное устройство с правильным адресом канала передачи данных будет копировать и сохранять фрейм, в то время как все другие сетевые адаптеры игнорируют его.В случае, если два устройства попытаются передать данные одновременно, CSMA / CD обнаружит конфликт, и кадр будет отправлен повторно.

Каковы характеристики и функции кадра канального уровня?

Уровень канала данных обрабатывает обмен кадрами между узлами. Он позволяет верхним уровням получать доступ к носителю и управляет тем, как данные размещаются и принимаются на носителе.

Почему медь используется для изготовления электрических проводов

Медь используется в различных областях, в том числе в электрических проводах.Будь то кабель питания для телевизора, компьютера, кухонного оборудования или строительного инструмента, он, вероятно, сделан из меди. Этот красно-коричневый металл с атомным номером 29 стал незаменимым в нашей повседневной жизни, помогая приводить в действие бесчисленные устройства. Но медь — не единственный материал, который может передавать электричество, так почему же она предпочтительнее для создания электрических проводов?

Высокая проводимость

Медь, уступая только серебру, является металлом с высокой проводимостью. Это означает, что электричество может проходить через него с большей легкостью, что делает его идеальным для использования в электрических проводах.Компании могут использовать другие токопроводящие металлы для создания электрических проводов. Однако, если они не используют серебро, высокая проводимость меди позволяет проходить электрическому току на большее расстояние. Компании могут создавать более длинные электрические провода с лучшими характеристиками, используя медь вместо большинства других проводящих металлов.

Недорого

Медь также относительно недорога по сравнению с другими металлами. Золото, например, отличный проводник электричества, но стоит в несколько раз дороже меди.Если бы компании использовали золото для производства электрических проводов, они бы потратили зря деньги, поскольку медь более проводящая и стоит меньше, чем ее целевой аналог. Уже одного этого достаточно, чтобы сделать медь стандартом де-факто для электрических проводов.

Высокая пластичность

Медь не только токопроводящая; он также пластичный. Другими словами, вы можете сгибать и сгибать медь — до некоторой степени — без того, чтобы она сломалась или иным образом не повредилась. Почему это важно? Что ж, электрические провода должны часто проходить через стены, пол, потолок и другие ограниченные пространства.В результате они естественным образом сгибаются и извиваются вокруг дома или здания, в котором их используют. Пластичные свойства меди позволяют медным электрическим проводам изгибаться и изгибаться. Они по-прежнему будут передавать электричество и не потеряют силу из-за деформации формы.

Термостойкость

Преимущество медных электрических проводов, о которых часто забывают, — это их термостойкость. По данным ESFI, электрические пожары являются причиной более 51000 пожаров в жилых домах в США каждый год — и это не считая коммерческих / коммерческих пожаров.Медные электрические провода безопаснее использовать, чем провода из большинства других токопроводящих металлов, потому что они устойчивы к нагреванию.

Как видите, медь является предпочтительным металлом для электрических проводов по нескольким причинам. Обладает высокой электропроводностью; это недорого; он пластичный; и он термостойкий. Это общепринятый стандарт производства электрических проводов.

См. Раздел «Электропроводка и кабель» Монро .

Факты о медных проводах и кабелях для детей

Коаксиальный кабель из меди

Медь используется в электропроводке с момента изобретения электромагнита и телеграфа в 1820-х годах.Изобретение телефона в 1876 году вызвало дальнейший спрос на медный провод в качестве электрического проводника.

Медь является проводником во многих категориях электропроводки. Медный провод используется в производстве электроэнергии, передаче энергии, распределении энергии, телекоммуникациях, электронных схемах и бесчисленных типах электрического оборудования. Медь и ее сплавы также используются для электрических контактов. Электропроводка в зданиях — самый важный рынок для медной промышленности.Примерно половина всей добываемой меди используется для производства электрических проводов и кабельных жил.

Свойства меди

Электропроводность — это мера того, насколько хорошо материал переносит электрический заряд. Это важное свойство в системах электропроводки. Медь имеет самый высокий рейтинг электропроводности из всех недрагоценных металлов.

Теория металлов в их твердом состоянии помогает объяснить необычно высокую электропроводность меди.В атоме меди зона проводимости заполнена только наполовину, поэтому многие электроны способны переносить электрический ток. Когда к медному проводу прикладывают электрическое поле, электронная проводимость ускоряется по направлению к электроположительному концу, создавая ток.

Из-за своей превосходной проводимости медь стала международным стандартом, с которым сравниваются все другие электрические проводники. Некоторые электропроводящие металлы менее плотны, чем медь, но требуют большего поперечного сечения для того, чтобы пропускать тот же ток, и могут быть непригодны для использования, когда ограниченное пространство является основным требованием.

Серебро, драгоценный металл, единственный металл с более высокой электропроводностью, чем медь. Высокая стоимость серебра в сочетании с его низкой прочностью на растяжение ограничивает его использование в специальных областях, таких как покрытие стыков и скользящих контактных поверхностей, а также покрытие проводов в высококачественных коаксиальных кабелях, используемых на частотах выше 30 МГц.

Предел прочности

Разъемы F, прикрепленные к коаксиальным кабелям, используются для подключения телевизионной антенны и спутниковой антенны к телевизору или приставке.

Прочность на растяжение измеряет силу, необходимую для того, чтобы тянуть такой объект, как веревка, проволока или структурная балка, до точки, в которой он разрывается.Прочность материала на разрыв — это максимальное значение растягивающего напряжения, которое он может выдержать перед разрушением.

Более высокая прочность меди на растяжение по сравнению с алюминием — еще одна причина, по которой медь широко используется в строительной промышленности. Высокая прочность меди противостоит растяжению, деформации, ползучести, царапинам и разрывам, а также предотвращает сбои и перерывы в обслуживании. Медь намного тяжелее алюминия для проводников с одинаковой токонесущей способностью, поэтому высокая прочность на растяжение компенсируется ее увеличенным весом.

Пластичность

Пластичность — это способность материала деформироваться под действием растягивающего напряжения. Это часто характеризуется способностью материала вытягиваться в проволоку. Пластичность особенно важна в металлообработке, потому что материалы, которые трескаются или ломаются под воздействием напряжения, нельзя обрабатывать молотком, прокатывать или вытягивать (волочение — это процесс, в котором для растяжения металла используются силы растяжения).

Медь имеет более высокую пластичность, чем другие металлические проводники, за исключением золота и серебра.Из-за высокой пластичности меди ее легко вытягивать до диаметра с очень жесткими допусками.

Сочетание прочности и пластичности

Обычно чем прочнее металл, тем он менее податлив. С медью дело обстоит иначе. Уникальное сочетание высокой прочности и высокой пластичности делает медь идеальным вариантом для электромонтажных систем. Например, в распределительных коробках и на концах медь можно сгибать, скручивать и тянуть без растяжения и разрушения.

Сопротивление ползучести

Ползучесть — это постепенная деформация материала в результате постоянного расширения и сжатия в условиях «нагрузки, холостого хода».Этот процесс отрицательно сказывается на электрических системах: выводы могут ослабнуть, что приведет к нагреву соединений или возникновению опасной дуги.

Медь имеет отличные характеристики ползучести, что сводит к минимуму расшатывание соединений. Для других металлических проводников, которые ползут, требуется дополнительное обслуживание для периодической проверки клемм и обеспечения того, чтобы винты оставались затянутыми, чтобы предотвратить искрение и перегрев.

Коррозионная стойкость

Коррозия — это нежелательное разрушение и ослабление материала из-за химических реакций.Медь обычно противостоит коррозии от влаги, влажности, промышленных загрязнений и других атмосферных воздействий. Однако любые коррозионные оксиды, хлориды и сульфиды, которые образуются на меди, обладают некоторой проводимостью.

Во многих условиях применения медь имеет более высокий гальванический ряд, чем другие обычные конструкционные металлы, а это означает, что медная проволока менее подвержена коррозии во влажных условиях. Однако любые другие анодные металлы, контактирующие с медью, будут подвержены коррозии, поскольку по существу будут принесены в жертву меди.

Коэффициент теплового расширения

Металлы и другие твердые материалы расширяются при нагревании и сжимаются при охлаждении. Это нежелательное явление в электрических системах. Медь имеет низкий коэффициент теплового расширения для электропроводящего материала.

Теплопроводность

Теплопроводность — это способность материала проводить тепло. В электрических системах высокая теплопроводность важна для отвода отработанного тепла, особенно на выводах и соединениях.Медь имеет на 60% более высокий рейтинг теплопроводности, чем алюминий, поэтому она лучше способна уменьшить тепловые точки перегрева в системах электропроводки.

Паяемость

Пайка — это процесс, при котором два или более металла соединяются вместе посредством процесса нагрева. Это желательное свойство в электрических системах. Медь легко припаяна, чтобы при необходимости сделать надежные соединения.

Простота установки

Прочность, твердость и гибкость, присущие медной строительной проволоке, делают работу с ней очень простой.Медную проводку можно легко и просто установить без специальных инструментов, шайб, косичек или соединений. Его гибкость позволяет легко соединяться, а его твердость помогает надежно удерживать соединения на месте.

Обладает хорошей прочностью для протягивания проволоки через узкие места («протягивание»), включая кабелепроводы. Его можно легко согнуть или скрутить, не ломая. Он может быть снят и отключен во время установки или обслуживания с гораздо меньшей опасностью порезов или поломок. И его можно подключить без использования специальных проушин и фитингов.Сочетание всех этих факторов позволяет электрикам легко устанавливать медный провод.

Виды медной проволоки и кабеля

Одно- и многопроволочные

Скрученный медный шнур лампы, калибр 16

Сплошной провод состоит из одной жилы медной металлической проволоки, неизолированной или окруженной изолятором. Одножильные медные проводники обычно используются в качестве магнитной проволоки в двигателях и трансформаторах. Они относительно жесткие, нелегко изгибаются и обычно устанавливаются в постоянных, редко обслуживаемых и низкоэластичных приложениях.

Многожильный провод — это группа медных проводов, скрученных или скрученных вместе. Многожильный провод более гибкий и его проще в установке, чем большой одножильный провод того же сечения. Скрутка увеличивает срок службы проволоки в приложениях с вибрацией. Определенное поперечное сечение многожильного проводника дает ему по существу те же характеристики сопротивления, что и одножильному проводнику, но с дополнительной гибкостью.

Кабель

Медный кабель состоит из двух или более медных проводов, проложенных рядом и связанных, скрученных или сплетенных вместе, чтобы образовать единый узел.Электрические кабели можно сделать более гибкими, скручивая провода.

Медные провода в кабеле могут быть оголенными или могут быть покрыты гальваническим покрытием для уменьшения окисления тонким слоем другого металла, чаще всего олова, но иногда золота или серебра. Покрытие может продлить срок службы провода и облегчить пайку. Витая пара и коаксиальные кабели предназначены для подавления электромагнитных помех, предотвращения излучения сигналов и обеспечения линий передачи с определенными характеристиками. Экранированные кабели заключены в фольгу или проволочную сетку.

Применения для медных проводов и кабелей

Медь с электролитической вязкой смолой (ETP), медь высокой чистоты, содержащая кислород в качестве легирующего агента, представляет собой основную часть применения в электропроводниках из-за ее высокой электропроводности и улучшенной способности к отжигу. Медь ETP используется для передачи электроэнергии, распределения энергии и телекоммуникаций. Общие применения включают строительный провод, обмотки двигателя, кабели и шины.

Бескислородная медь используется, чтобы противостоять водородной хрупкости, когда требуются большие объемы холодной обработки, а также для приложений, требующих более высокой пластичности (например.г., телекоммуникационный кабель).

Некоторые из основных рынков применения медного провода:

Строительный провод

Строительный провод распределяет электроэнергию внутри жилых, коммерческих или промышленных зданий, передвижных домов, транспортных средств для отдыха, лодок и подстанций при напряжении до 600 В.

Кабель питания 5G16 (5-жильный, зелено-желтый провод заземления, 16мм ²

Кабель витой пары

Кабельная витая пара — самый популярный сетевой кабель, который часто используется в сетях передачи данных для соединений малой и средней длины (до 100 метров или 328 футов).Это связано с его относительно более низкой стоимостью по сравнению с оптоволоконным и коаксиальным кабелем.

Кабель Ethernet Cat5e с витыми парами медных проводов.

Коаксиальный кабель

Коаксиальные кабели широко использовались в компьютерных системах мэйнфреймов и были первым типом основных кабелей, используемых для локальных сетей (LAN). Распространенные применения коаксиального кабеля сегодня включают компьютерные сети (Интернет) и соединения для передачи данных приборов, распределение видео и кабельного телевидения, радио- и микроволновую передачу, а также линии передачи, соединяющие радиопередатчики и приемники с их антеннами.

Полужесткий коаксиальный кабель для передачи микроволн

Структурированная проводка

Большинство телефонных линий могут передавать голос и данные одновременно. Прецифровая четырехъядерная телефонная проводка в домах не может удовлетворить потребности в связи с несколькими телефонными линиями, Интернет-услугами, видеосвязью, передачей данных, факсами и службами безопасности. Перекрестные помехи, статические помехи, неслышимые сигналы и прерывание обслуживания — распространенные проблемы с устаревшей проводкой. Компьютеры, подключенные к устаревшей коммуникационной проводке, часто плохо работают в Интернете.

«Структурированная проводка» — это общий термин для локальной проводки 21 века для высокопроизводительных систем телефона, видео, передачи данных, безопасности, управления и развлечений. Установки обычно включают центральную распределительную панель, на которой выполняются все подключения, а также розетки с выделенными соединениями для телефона, данных, ТВ и аудиоразъемы.

Распределение энергии

Сечение медного высоковольтного кабеля на 400 кВ Медь широко используется в распределительных шинах из-за ее высокой проводимости.

Распределение электроэнергии — заключительный этап поставки электроэнергии для конечного использования.Система распределения электроэнергии передает электроэнергию от системы передачи к потребителям.

Силовые кабели используются для передачи и распределения электроэнергии на открытом воздухе или внутри зданий. Доступна подробная информация о различных типах силовых кабелей.

Медь является предпочтительным проводником для подземных линий электропередачи, работающих при высоких и сверхвысоких напряжениях до 400 кВ. Преобладание медных подземных систем связано с их более высокой объемной электрической и теплопроводностью по сравнению с другими проводниками.Эти полезные свойства медных проводников экономят пространство, сводят к минимуму потери мощности и поддерживают более низкие температуры кабеля.

Медь продолжает доминировать в линиях низкого напряжения в шахтах и подводных установках, а также в электрических железных дорогах, подъемниках и других наружных системах.

Провод прибора

Провод для бытовых приборов и приборов изготавливается из многожильного мягкого провода, который может быть лужен для пайки или идентификации фаз.В зависимости от нагрузки изоляция может быть из ПВХ, неопрена, этиленпропилена, полипропиленового наполнителя или хлопка.

Провода и кабели автомобильные

Медная проводка достаточно прочна, чтобы оставаться на месте в автомобильном генераторе переменного тока, подвергаясь постоянной вибрации и механическим ударам.

Автомобильные провода и кабели требуют изоляции, устойчивой к повышенным температурам, нефтепродуктам, влажности, огню и химическим веществам. ПВХ, неопрен и полиэтилен — самые распространенные изоляторы.Диапазон потенциалов от 12 В для электрических систем до 300-15 000 В для приборов, освещения и систем зажигания.

Магнитный провод (обмоточный)

Магнитный провод используется в обмотках электродвигателей, трансформаторов, индукторов, генераторов, наушников, катушек громкоговорителей, позиционеров головок жестких дисков, электромагнитов и других устройств.

Наиболее подходящими материалами для магнитной проволоки являются нелегированные чистые металлы, особенно медь и алюминий. Когда учитываются такие факторы, как требования к химическим, физическим и механическим свойствам, медь считается проводником первого выбора для магнитной проволоки.

Некоторые тенденции будущего

В индукционной плите используется несколько медных змеевиков.

Медь по-прежнему будет преобладающим материалом в большинстве электрических проводов, особенно там, где важна площадь помещения. Автомобильная промышленность на протяжении десятилетий рассматривала возможность использования проволоки меньшего диаметра в определенных областях применения. Многие производители начинают использовать медные сплавы, такие как медно-магниевый (CuMg), что позволяет изготавливать провода меньшего диаметра с меньшим весом и улучшенными характеристиками проводимости.Специальные сплавы, такие как медь-магний, все чаще используются в автомобильной, аэрокосмической и оборонной промышленности.

Ожидается, что в связи с необходимостью увеличения скорости передачи сигналов голоса и данных качество поверхности медного провода будет продолжать улучшаться. Ожидается, что спрос на лучшую способность к вытяжке и движение к «нулевым» дефектам в медных проводниках сохранится.

Кража металла

Во время товарного бума 2000-х годов цены на медь во всем мире росли, что усилило стимул для преступников воровать медь из кабелей электроснабжения и связи.

Картинки для детей

Кабель в оболочке из меди с минеральной изоляцией (пиро).
Розетка для коаксиального кабеля.
Мировые цены на медь с 1986 по 2011 годы
Мировые цены на медь с 1986 по 2011 годы

Медные сети — MCT EGYPT

Характеристики медной среды В сетях

используются медные среды, поскольку они недороги, просты в установке и имеют низкое сопротивление электрическому току.Однако медные среды ограничены расстоянием и помехами сигнала.

Данные передаются по медным кабелям в виде электрических импульсов. Детектор в сетевом интерфейсе устройства назначения должен получить сигнал, который может быть успешно декодирован для соответствия отправленному сигналу. Однако чем дольше проходит сигнал, тем сильнее он ухудшается в результате явления, называемого ослаблением сигнала. По этой причине все медные среды должны соответствовать строгим ограничениям по расстоянию, установленным руководящими стандартами.

Значения времени и напряжения электрических импульсов также чувствительны к помехам от двух источников:

Электромагнитные помехи (EMI) или Радиочастотные помехи (RFI) — Сигналы EMI и RFI могут искажать и искажать сигналы данных, передаваемые по медной среде. Потенциальные источники EMI и RFI включают радиоволны и электромагнитные устройства, такие как люминесцентные лампы или электродвигатели, как показано на рисунке.
Перекрестные помехи — Перекрестные помехи — это помехи, вызванные электрическими или магнитными полями сигнала в одном проводе по отношению к сигналу в соседнем проводе.В телефонных цепях перекрестные помехи могут привести к прослушиванию части другого голосового разговора из соседнего канала. В частности, когда электрический ток течет по проводу, он создает небольшое круговое магнитное поле вокруг провода, которое может улавливаться соседним проводом.

Чтобы противостоять отрицательным эффектам EMI и RFI, некоторые типы медных кабелей обернуты металлическим экраном и требуют надлежащих заземляющих соединений.

Чтобы противодействовать отрицательным эффектам перекрестных помех, некоторые типы медных кабелей имеют встречные пары проводов цепи, скрученные вместе, что эффективно подавляет перекрестные помехи .

Восприимчивость медных кабелей к электронным помехам также может быть ограничена:

Выбор типа или категории кабеля, наиболее подходящего для данной сетевой среды.
Проектирование кабельной инфраструктуры во избежание известных и потенциальных источников помех в конструкции здания.
Использование методов прокладки кабелей, включая правильное обращение с кабелями и их заделку.

Медная среда

В сети используются три основных типа медных носителей:

Неэкранированная витая пара (UTP)
Экранированная витая пара (STP)
Коаксиальный


Коаксиальный кабель		Неэкранированная витая пара		Экранированная витая пара

Эти кабели используются для соединения узлов в локальной сети и устройств инфраструктуры, таких как коммутаторы, маршрутизаторы и точки беспроводного доступа.К каждому типу соединения и сопутствующим устройствам предъявляются требования к кабельной разводке, предусмотренные стандартами физического уровня.

Различные стандарты физического уровня определяют использование разных разъемов. Эти стандарты определяют механические размеры разъемов и допустимые электрические свойства каждого типа. Сетевые носители используют модульные гнезда и вилки для облегчения подключения и отключения. Кроме того, один тип физического разъема может использоваться для нескольких типов соединений.Например, разъем RJ-45 широко используется в локальных сетях с одним типом носителя и в некоторых глобальных сетях с другим типом носителя.

Неэкранированная витая пара

Неэкранированная витая пара (UTP) — это наиболее распространенная сетевая среда. Кабели UTP с разъемами RJ-45 используются для соединения сетевых узлов с промежуточными сетевыми устройствами, такими как коммутаторы и маршрутизаторы.

В локальных сетях кабель UTP состоит из четырех пар проводов с цветовой кодировкой, которые были скручены вместе и затем заключены в гибкую пластиковую оболочку, защищающую от незначительных физических повреждений.Скручивание проводов помогает защитить от помех сигнала от других проводов.

Как видно на рисунке, цветовые коды идентифицируют отдельные пары и провода в парах и помогают при заделке кабеля.

Экранированная витая пара

Экранированная витая пара (STP) обеспечивает лучшую защиту от шума, чем кабели UTP. Однако, по сравнению с кабелем UTP, кабель STP значительно дороже и сложнее в установке. Как и кабель UTP, в STP используется разъем RJ-45.

Кабель

STP сочетает в себе методы экранирования для противодействия электромагнитным и радиочастотным помехам и скручивания проводов для противодействия перекрестным помехам. Чтобы получить все преимущества экранирования, кабели STP заканчиваются специальными экранированными разъемами данных STP. Если кабель заземлен неправильно, экран может действовать как антенна и принимать нежелательные сигналы.

Доступны разные типы кабелей STP с разными характеристиками. Однако есть два распространенных варианта STP:

Кабель STP экранирует весь пучок проводов фольгой, устраняя практически все помехи (чаще всего).
STP экранирует весь пучок проводов, а также отдельные пары проводов фольгой, устраняя все помехи.

В показанном кабеле STP используются четыре пары проводов, каждая из которых обернута экраном из фольги, которые затем оборачиваются общей металлической оплеткой или фольгой.

В течение многих лет STP был кабельной структурой, предназначенной для использования в сетевых установках Token Ring. С упадком Token Ring спрос на экранированную витую пару также уменьшился. Однако новый стандарт 10 ГБ для Ethernet предусматривает использование кабелей STP, что вызывает новый интерес к экранированным кабелям с витыми парами.

Коаксиальный кабель

Коаксиальный кабель, или сокращенно коаксиальный кабель, получил свое название от того факта, что два проводника имеют одну и ту же ось. Как показано на рисунке, коаксиальный кабель состоит из:

Медный проводник, используемый для передачи электронных сигналов.
Медный провод окружен слоем гибкой пластмассовой изоляции.
Изоляционный материал окружен плетеной медной оплеткой или металлической фольгой, которая действует как второй провод в цепи и как экран для внутреннего проводника.Этот второй слой или экран также снижает количество внешних электромагнитных помех.
Весь кабель покрыт кабельной оболочкой для защиты от незначительных физических повреждений.

Примечание. Для коаксиального кабеля используются разные типы разъемов.

Коаксиальный кабель традиционно использовался в кабельном телевидении, способном передавать в одном направлении. Он также широко использовался в ранних установках Ethernet.

Хотя кабель UTP по существу заменил коаксиальный кабель в современных установках Ethernet, конструкция коаксиального кабеля была адаптирована для использования в:

Беспроводные установки: коаксиальные кабели прикрепляют антенны к беспроводным устройствам.Коаксиальный кабель передает радиочастотную (РЧ) энергию между антеннами и радиооборудованием.
Установки кабельного Интернета: поставщики услуг кабельного телевидения в настоящее время переводят свои системы с односторонней связью в системы с двусторонней связью, чтобы обеспечить своим клиентам возможность подключения к Интернету. Для обеспечения этих услуг части коаксиального кабеля и поддерживающие элементы усиления заменяются оптоволоконным кабелем. Однако окончательное подключение к месту нахождения клиента и проводка внутри помещения клиента по-прежнему осуществляется через коаксиальный кабель.Такое комбинированное использование волокна и коаксиального кабеля называется гибридным волоконным коаксиальным кабелем (HFC).

Медь для защиты сред

Все три типа медных сред восприимчивы к возгоранию и поражению электрическим током.

Существует опасность возгорания, поскольку изоляция и оболочка кабеля могут воспламеняться или выделять токсичные пары при нагревании или горении. Строительные власти или организации могут устанавливать соответствующие стандарты безопасности для установки кабелей и оборудования.

Опасность поражения электрическим током является потенциальной проблемой, поскольку медные провода могут нежелательным образом проводить электричество.Это может подвергнуть персонал и оборудование целому ряду опасности поражения электрическим током. Например, неисправное сетевое устройство может проводить ток к шасси других сетевых устройств. Кроме того, сетевые кабели могут представлять нежелательные уровни напряжения при использовании для подключения устройств, которые имеют источники питания с разными потенциалами заземления. Такие ситуации возможны при использовании медных кабелей для соединения сетей в разных зданиях или на разных этажах зданий, использующих разные энергообъекты.Наконец, медные кабели могут проводить к сетевым устройствам напряжение, вызванное ударами молнии.

Результатом нежелательных напряжений и токов может быть повреждение сетевых устройств и подключенных компьютеров или травмы персонала. Важно, чтобы медные кабели были проложены надлежащим образом и в соответствии с соответствующими спецификациями и строительными нормами, чтобы избежать потенциально опасных и повреждающих ситуаций.


Раздельные кабели для передачи данных и питания		Подключите правильно		Осмотреть повреждения		Наземное оборудование

▷ Медный кабель »CCNA 200-301

Медный кабель

Сводка

В этом разделе описаны основные характеристики медных кабелей.Начните изучать CCNA 200-301 бесплатно прямо сейчас !!

Примечание : Добро пожаловать. Этот раздел является частью главы 4 курса Cisco CCNA 1, для лучшего понимания курса вы можете перейти к разделу CCNA 1, который поможет вам оформить заказ.

Характеристики медных кабелей

Медные кабели — это наиболее распространенный тип кабелей, используемых сегодня в сетях. Фактически, медные кабели — это не просто кабель одного типа. Существует три различных типа медных кабелей, каждый из которых используется в определенных ситуациях.

В сетях

используются медные среды, поскольку они недороги, просты в установке и имеют низкое сопротивление электрическому току. Однако медные среды ограничены расстоянием и помехами сигнала.

Данные передаются по медным кабелям в виде электрических импульсов. Детектор в сетевом интерфейсе устройства назначения должен получить сигнал, который может быть успешно декодирован для соответствия отправленному сигналу. Однако чем дальше распространяется сигнал, тем больше он ухудшается. Это называется ослаблением сигнала.По этой причине все медные среды должны соответствовать строгим ограничениям по расстоянию, установленным руководящими стандартами.

Значения времени и напряжения электрических импульсов также чувствительны к помехам от двух источников:

Электромагнитные помехи (EMI) или радиочастотные помехи (RFI) — Сигналы электромагнитных и радиочастотных помех могут искажать и искажать сигналы данных, передаваемые по медной среде. Потенциальные источники EMI и RFI включают радиоволны и электромагнитные устройства, такие как люминесцентные лампы или электродвигатели.
Перекрестные помехи — Перекрестные помехи — это помехи, вызванные электрическими или магнитными полями сигнала в одном проводе по отношению к сигналу в соседнем проводе. В телефонных цепях перекрестные помехи могут привести к прослушиванию части другого голосового разговора из соседнего канала. В частности, когда электрический ток течет по проводу, он создает небольшое круговое магнитное поле вокруг провода, которое может улавливаться соседним проводом.

На рисунке показано, как помехи могут повлиять на передачу данных.

Передается чистый цифровой сигнал
На носителе сигнал помехи
Цифровой сигнал искажен сигналом помехи.
Принимающий компьютер считывает измененный сигнал. Обратите внимание, что бит 0 теперь интерпретируется как бит 1.

Чтобы противостоять негативным эффектам EMI и RFI, некоторые типы медных кабелей обернуты металлическим экраном и требуют надлежащих заземляющих соединений.

Чтобы противостоять негативным эффектам перекрестных помех, некоторые типы медных кабелей имеют встречные пары проводов, скрученные вместе, что эффективно устраняет перекрестные помехи.

Восприимчивость медных кабелей к электронным помехам также можно ограничить с помощью следующих рекомендаций:

Выбор типа или категории кабеля, наиболее подходящего для данной сетевой среды
Проектирование кабельной инфраструктуры во избежание известных и потенциальных источников помех в конструкции здания
Использование методов прокладки кабелей, включая правильное обращение с кабелями и заделку кабелей

Типы медных кабелей

В сети используются три основных типа медных носителей.

Типы медных кабелей

Неэкранированная витая пара (UTP)

Как видно на рисунке, цветовые коды идентифицируют отдельные пары и провода и помогают при заделке кабеля.

Неэкранированная витая пара (UTP)

Цифры на рисунке обозначают некоторые ключевые характеристики кабеля неэкранированной витой пары:

Наружная оболочка защищает медные провода от физических повреждений.
Витые пары защищают сигнал от помех.
Цветная пластиковая изоляция электрически изолирует провода друг от друга и идентифицирует каждую пару.

Экранированная витая пара (STP)

Экранированная витая пара (STP) обеспечивает лучшую защиту от шума, чем кабели UTP. Однако по сравнению с кабелем UTP кабель STP значительно дороже и сложнее в установке. Как и кабель UTP, в STP используется разъем RJ-45.

Кабели

STP сочетают в себе методы экранирования для противодействия электромагнитным и радиочастотным помехам и скручивание проводов для противодействия перекрестным помехам. Чтобы получить все преимущества экранирования, кабели STP заканчиваются специальными экранированными разъемами данных STP.Если кабель заземлен неправильно, экран может действовать как антенна и принимать нежелательные сигналы.

Экранированная витая пара (STP)

Цифры на рисунке обозначают некоторые ключевые характеристики экранированной витой пары:

Наружная куртка
Плетеный или фольгированный экран
Экраны из фольги
Витые пары

Коаксиальный кабель

Коаксиальный кабель, или сокращенно коаксиальный кабель, получил свое название от того факта, что два проводника имеют одну и ту же ось.Как показано на рисунке, коаксиальный кабель состоит из следующих компонентов:

Медный проводник используется для передачи электронных сигналов.
Медный проводник окружен слоем гибкой пластмассовой изоляции.
Изоляционный материал окружен плетеной медной оплеткой или металлической фольгой, которая действует как второй провод в цепи и как экран для внутреннего проводника. Этот второй слой или экран также снижает количество внешних электромагнитных помех.
Весь кабель покрыт оболочкой для предотвращения незначительных физических повреждений.

Для коаксиального кабеля используются различные типы разъемов. Разъемы байонетного типа Нила – Консельмана (BNC), типа N и F показаны на рисунке.

Хотя кабель UTP по существу заменил коаксиальный кабель в современных установках Ethernet, конструкция коаксиального кабеля используется в следующих ситуациях:

Беспроводные установки — Коаксиальные кабели прикрепляют антенны к беспроводным устройствам.

Выбор мощности, тока и сечения проводов и кабелей

Выбор мощности, тока и сечения проводов и кабелей

Медные жилы, проводов и кабелей

Алюминиевые жилы, проводов и кабелей

Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами.

Допустимый длительный ток для проводов с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами.

Допустимый длительный ток для проводов с медными жилами

(adsbygoogle=window.adsbygoogle||[]).push({}); Допустимый длительный ток для кабелей с алюминиевыми жилами

Сводная таблица сечений проводов, тока, мощности и характеристик нагрузки.

Мощность нагрузки в зависимости от номинального тока автоматического выключателя и сечения кабеля.

НОВИНКА

Характеристики кабелей. Какой кабель и для чего?

В свою очередь к силовым типам относятся:

Силовые кабели. Виды и структура. Характеристики и маркировки

Структура силового кабеля

Но все же домашнюю проводку рекомендуется делать из медных проводов, и для этого есть несколько причин:

В зависимости от назначения и особенностей производства, силовые кабели отличаются по ряду параметров:

В соответствии с ГОСТом предусмотрена буквенная маркировка:

Цифры обозначают следующее:

Похожие темы:

Стандартные сечения кабеля и провода. Блог компании РусЭлектроКабель

Выбор кабеля для подключения бытовых приборов

Выбор сечения кабеля для электроснабжения производственных помещений

Маркировка проводов и кабелей их характеристики и расчёт на номинал

реальность или миф? / Инструменты / iXBT Live

Характеристики:

Назначение:

Внешний вид:

Тестирование:

Выводы:

Медный кабель, медный провод. Марки кабеля / Новости

А теперь посмотрим более детально, что такое кабель | провод ВВГ, как выбрать кабель и где купить с доставкой по Украине?

Характеристики ВВГ

Преимущества медного силового кабеля:

Сфера применения кабеля силового ВВГ

Применение:

Выполнение:

Характеристики:

Свойства и применение меди — электрическая, термическая, коррозионная стойкость, легирование и др.

Хорошая электропроводность

Хорошая теплопроводность

Коррозионная стойкость

Сплавы легко

Гигиенический

Легко присоединяется

Дуктильный

Жесткий

Немагнитный

Привлекательный цвет

Вторичная переработка

Каталитический

Свойства меди — электрическая и теплопроводность

Электропроводность

Теплопроводность

Коррозионная стойкость

Сплавы легко

Легко присоединяется

Дуктильный

Hygeinic

Жесткий

Немагнитный

Привлекательный цвет

Вторичная переработка

Каталитический

Задание 4 — Сеть 1

Почему медь используется для изготовления электрических проводов

Высокая проводимость

Недорого

Высокая пластичность

Термостойкость

Факты о медных проводах и кабелях для детей

Свойства меди

Предел прочности

Пластичность

Сочетание прочности и пластичности

Сопротивление ползучести

Коррозионная стойкость

Коэффициент теплового расширения

Теплопроводность

Паяемость

Допустимый длительный ток для кабелей с алюминиевыми жилами
