Heatfixx wilo: Новости холодильщиков и кондиционерщиков

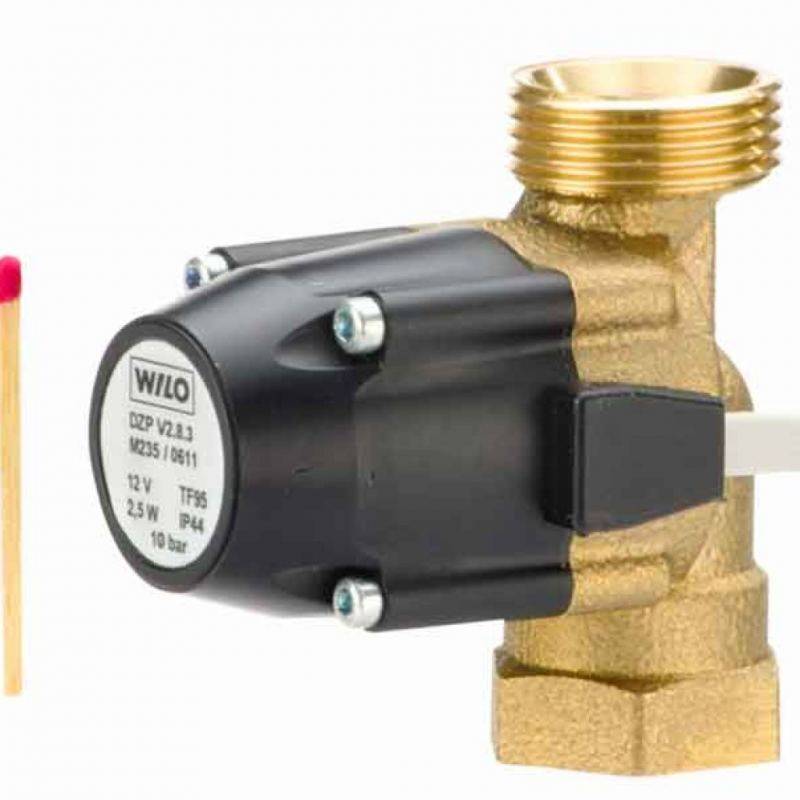

Миниатюрный насос от Wilo. Новости: 27 February 2014

12783 4 0

02:10 27 February 2014

2014-02-27

  • 21 April 2023 Завершение первого этапа конкурса технических статей
  • 14 April 2023 Официальное вручение престижной отраслевой награды
  • 11 April 2023 Пополнение базы данных для nanoCAD BIM
  • ЖУРНАЛ СОК Array Конфигурируемые системы управления WILO и цифровой подход к подбору
  • ЖУРНАЛ СОК Array Как выбрать насосную установку?
  • 18 November 2022 ООО «ВИЛО РУС» продолжает сотр
  • 28 October 2022 Конкурс технических статей по насосному оборудованию
  • ЖУРНАЛ СОК Array Потери напора в модульных насосных установках для противопожарного водоснабжения
  • ЖУРНАЛ СОК Array Применение виброизолирующих вставок в насосных станциях систем водоснабжения и канализации
  • 18 May 2022 Возобновление продаж Wilo-HiMulti 5

В конце прошлого года компания WILO анонсировала поступление в продажу нового миниатюрного циркуляционного насоса предназнченного для обеспечения дополнительной производительности радиаторов отопления.

 Его задача — поддерживать циркуляцию теплоносителя в радиаторе.
Рядом с радиатором устанавливается блок питания насоса и терморегулятор, который управляет включением насоса. Это простое решение помогает значительно увеличить КПД радиатора. Wilo-Heatfixx надежно работает, обеспечивая дополнительную поддержку основного циркуляционного насоса и не требует трудоемкого и затратного монтажа. По мнению специалистов WILO этот небольшой циркуляционный насос будет широко использоваться как вспомогательный насос в дополнительных полотенцесушителях и системах теплого пола, а также в радиаторах отопления с различной подводкой.
Насос продается в составе комплекта, с блоком электроники и радиорегулятором комнатной температуры.

Различные типы адаптеров обеспечивают возможность применения насоса в самых различных подключениях.

Адаптер насоса Wilo-Heatfixx: проход + обшивка (цвет: белый)
Для подключения к стандартным нагревательным элементам/радиаторам. Монтаж на выбор справа или слева на нагревательный элемент

Адаптер насоса Wilo-Heatfixx: правый угол + обшивка (цвет: белый)
Для подключения к стандартным нагревательным элементам/радиаторам. Монтаж справа на нагревательный элемент.
Адаптер насоса Wilo-Heatfixx: левый угол + обшивка (цвет: белый)
Для подключения к стандартным нагревательным элементам/радиаторам. Монтаж слева на нагревательный элемент.
Адаптер насоса Wilo-Heatfixx: H-образный проход + обшивка (цвет: белый)
Для подключения к нагревательному элементу с нижним двухточечным подключением. На выбор: монтаж насоса на адаптер справа или слева.
Адаптер насоса Wilo-Heatfixx: H-образный правый угол + обшивка (цвет: белый)
Для подключения к нагревательному элементу с нижним двухточечным подключением. Монтаж насоса справа на адаптере.
Адаптер насоса Wilo-Heatfixx: H-образный левый угол + обшивка (цвет: белый)
Для подключения к нагревательному элементу с нижним двухточечным подключением. Монтаж насоса слева на адаптер.
Wilo-Tool. Приспособление для монтажа/демонтажа насоса Heatfixx



  • Тэги:
  • ВИЛО РУС
  • Бренд Wilo
  • Circulation pumps

  • → Завершение первого этапа конкурса технических статей
    21 April 2023

  • → Официальное вручение престижной отраслевой награды
    14 April 2023

  • → Пополнение базы данных для nanoCAD BIM
    11 April 2023

  • → Конфигурируемые системы управления WILO и цифровой подход к подбору
    ЖУРНАЛ СОК Array

  • → Как выбрать насосную установку?
    ЖУРНАЛ СОК Array

  • → ООО «ВИЛО РУС» продолжает сотр
    18 November 2022

  • → Конкурс технических статей по насосному оборудованию

    28 October 2022

  • → Потери напора в модульных насосных установках для противопожарного водоснабжения
    ЖУРНАЛ СОК Array

  • → Применение виброизолирующих вставок в насосных станциях систем водоснабжения и канализации
    ЖУРНАЛ СОК Array

  • → Возобновление продаж Wilo-HiMulti 5
    18 May 2022

  • В этой теме еще нет комментариев
Add a comment

Heatfixx — Аурум Энерго Пром

Укажите свой телефон, и мы перезвоним вам максимум через 15 минут

После получения вашей заявки вам перезвонит специалист и ответит на ваши вопросы!

Имя, *Запрос, *Телефон, *Email, *

Запрос обратного звонка на номер отправлен успешно!

Окно автоматически закроется через 5 сек

Вы можете оставить заявку на данный товар. Максимум через 15 минут мы вам перезвоним, уточним все детали и ответим на все вопросы.ТелефонКомментарий

Заявка на товар отправлена успешно!

Ожидайте, мы вам перезвоним

Окно автоматически закроется через 10 сек

г. Минск, ул. Богдановича, д.112-3н, каб. 7

Время работы:

пн-пт: 08:30 — 17:30
сб-вс: выходной

Поиск:

Комплект для дооснащения, предназначенный для обеспечения дополнительной производительности нагревательных поверхностей.



Модификации:

Обозначение Группа систем № арт.
Адаптер насоса – H-образный правый угол + обшивка Принадлежности 2140208
Адаптер насоса – H-образный проход + обшивка Принадлежности 2140207
Адаптер насоса – проход + обшивка Принадлежности 2140204
Адаптер насоса – левый угол + обшивка Принадлежности 2145120
Адаптер насоса – правый угол + обшивка Принадлежности 2145119
Heatfixx Комплект для скрытого монтажа Пакеты 2139419
Heatfixx Комплект для открытого монтажа Пакеты 2139420

Адаптер насоса – H-образный правый угол + обшивка
Группа систем Принадлежности
№ арт. 2140208
Адаптер насоса – H-образный проход + обшивка
Группа систем Принадлежности
№ арт. 2140207
Адаптер насоса – проход + обшивка
Группа систем Принадлежности
№ арт. 2140204
Адаптер насоса – левый угол + обшивка
Группа систем Принадлежности
№ арт. 2145120
Адаптер насоса – правый угол + обшивка
Группа систем Принадлежности
№ арт. 2145119
Heatfixx Комплект для скрытого монтажа
Группа систем Пакеты
№ арт. 2139419
Heatfixx Комплект для открытого монтажа
Группа систем Пакеты
№ арт. 2139420

Wilo / EMPUR Heatfixx Aufputzmontage Set Artnr. 2139420

  • Херстеллер
  • Аусенанлаген
  • Абвассер
  • Heizung и солнечная энергия
  • Wasserversorgung

Номер по каталогу:

Артикул: 2139420

(швейцарские франки)

780,34 €

вкл. 19 % MwSt., zzgl. Версанд

780,34 €

Анцаль

Wilo / EMPUR Heatfixx Aufputzmontage Set Artnr. 2139420


Nachrüst-Set für unterversorgte Heizflächen

Артикул: 2139420

Das Nachrüst-Set Wilo-Heatfixx Aufputzmontage ist als alleinstehende Anwendung bestimmt für unterversorgte Heizflächen im Wohnbereich, in Geschäfts- und Gewerbebereichen sowie в Kleinbetrieben.

Das Nachrüst-Set Heatfixx von Wilo besteht aus drei Компоненты:

  • Heatfixx Pumpe

    Die Heatfixx Pumpe versorgt Heizkörper/Heizflächen mit zusätzlicher Förderleistung. Dadurch wird der Zustand der Unterversorgung behoben, mindestens aber reduziert.
    Die Heatfixx Pumpe wird — in Verbindung mit entsprechenden Pumpenadaptern — vorzugsweise im Rücklauf des Heizkörpers/der Heizfläche angeordnet, weil sich dort im allgemeinen keine Lufteinschlüsse befinden.
    Ein im Vorlauf des Heizkörpers vorhandendes Thermostatventil kann wahlweise demotiert werden oder dort verbleiben. Wenn das Thermostatventil am Heizkörperverbleibt, so wird empfohlen, den Fühlerkopf des Ventils abzunehmen. Sollte das am Heizkörper verbliebene Thermostatventileinen zu hohen Druckverlust erzeugen (Heizkörper wird nicht genügend erwärmt), поэтому muss das Ventil ausgebaut werden.
    Über ein vorkonfektioniertes Kabel mit Steckeranschluss wird die Heatfixx Pumpe mit der extern installierten Heatfixx Elektronikbox bzw. Pumpenelektronik verbunden.

  • Heatfixx Elektronikbox

    Die Elektronikbox enthält das Netzteil, das Modul Heatfixx (Pumpenelektronik) sowie den Funkempfänger des Heatfixx Funk-Raumtemperaturreglers.
    Über die Elektronikbox erfolgt die elektrische Ansteuerung und Regelung der Heatfixx Pumpe.
    Die Elektronikbox ist für Aufputzinstallation vorgesehen. Sie sollte in unmittelbarer Nähe des Heizkörpers/Heizfläche an einer geeigneten Stelle an der Wand montiert werden.

  • Heatfixx Funk-Raumtemperaturregler

    Am Funk-Raumtemperaturregler des Heatfixx stellt der Benutzer die gewünschte Raum-Soll-Temperatur ein.
    Der Raumtemperaturregler misst die Raum-Ist-Temperatur und übermittelt den gemessenen Wert per Funk an den Funk-Empfänger der Elektronikbox. Ist die eingestellte Solltemperatur unterschritten, wird Automaticisch über die Pumpenelektronik die Heatfixx Pumpe aktiviert und somit der Heizkörper mit zusätzlicher Förderleistung versorgt.
    Die Pumpe läuft solange, bis der Raum sich auf die eingestellte Solltemperatur erwärmt hat.

Installationshinweis

Zur Herstellung einer completet, betriebsfähigen Funktionseinheit „Heatfixx Pumpe“ werden zusätzlich zur eigentlichen Pumpe entsprechende Pumpenadapter bentigt. Geeignete Pumpenadapter inkl. Verkleidungen für unterschiedliche Montagesituationen sind als Zubehör erhältlich.

Die Installation der Pumpenadapter muss so erfolgen, dass bei der späteren Montage der Pumpe die Pumpenwelle waagerecht Liegt (Pumpenkopf muss nach vorne zeigen, s. Installationsbeispiel S. 10). Einbaulagen mit senkrecht oder schräg montierter Pumpenwelle sind nicht zulässig.

Die Anzahl der in einem zusammenhängenden Heizungssystem eingebauten Heatfixx Pumpen soll 10% der Anzahl der vorhandenen Heizkörper nicht überschreiten. Für jeden Anwendungsfall wird ein eigenes Set Heatfixx benötigt; der Anschluss z. B. von zwei oder mehr Pumpen ein gemeinsames Modul Heatfixx (Pumpenelektronik) ist nicht möglich.

Heatfixx Pumpen können auch in Schlafräumen betrieben werden. Der Geräuschpegel legt deutlich unter dem strengsten Grenzwert von 25 dB(A) der VDI-Richtlinie 4100 «Schallschutz von Wohnungen\» (Stufe III).

Die Heatfixx Pumpen haben 24 h Trockenlauffestigkeit.

Технические данные Heatfixx WILO

  • Netzteil 24 В пост. тока
  • Modul Heatfixx (Pumpenelektronik) mit Festdrehzahl, Werkseinstellung 4000 min-1, veränderbar in 1000er-Schritten im Bereich von 1000 min-1bis 5000 min-1
  • Funkempfänger для EnOcean®-Signale
  • Vorkonfektioniertes Anschlusskabel mit Netzstecker für Netzanschluss 1~230 В, 3,0 м lang
  • Drehknopf für Einstellung der Raum-Solltemperatur im Bereich von ca. +16°C до +26°C
  • Schiebeschalter für Umschaltung von Tagauf Nachtbetrieb (im Nachtbetrieb Absenkung der Raum-Solltemperatur auf 17°C, unabhängig vom eingestellten Sollwert)
  • Соларцелле

Lieferumfang:

  • Elektronikbox inkl. Netzstecker для 230 В переменного тока, Netzteil 24 В постоянного тока, Modul Heatfixx (Pumpenelektronik) и Funkempfänger для EnOcean®-Signale
  • Насос Heatfixx 1.0
  • Funk-Raumtemperaturregler
  • Klebestreifen zur Wandmontage des Funk-Raumtemperaturreglers
  • Аккумулятор 3,6 В/1,1 Ач, тип LS14250 1/2AA (для Funk-Raumtemperaturregler)
  • Einbau- und Betriebsanleitung
  • Montageschablone für Elektronikbox

Фёрдерлейстунг макс. 275 л/ч
Фёрдерхёэ макс. 1,4 м
Абмессунг Д x Ш x В Помпа: 63 x 39,5 x 47 мм
Средняя температура +2 .. +95°С
Неннстрем макс. 0,17 мА
Шутцкласс III
Класс изоляции Ф
Абмессунг HxBxT Регулятор температуры Funk-Raum: 84,5 x 84,5 x 25 мм
Ненндрук макс. 10 бар
Нендрехцаль 4000 об/мин
Leistungsaufn. Р1 макс. 4 Вт
Стекер РДЖ12 (6П6С)
Умгебунгстемператур +5 .. +50°С
Netzspannung 24 В постоянного тока БСНН (über Elektronikbox)
Кабеллэнге 1,5 м
Abmessungen HxBxT Электронный бокс: 85 x 223 x 58 мм
Пумпе 1,0 вкл. Адаптер
Шутцарт ИП 42
Герстеллер ВИЛО

Vorteile

  • Kundenorientiert
  • Schneller und Sicherer Versand
  • Личное образование
  • Установки-Unterstützung
  • Markenware deutscher Hersteller
  • Qualität auf höchstem Niveau
  • Passendes OriginalZubehör
  • Mengenrabatt ab 5 Pumpen

WILO HEATFIXX BETRIEBSANLEITUNG Pdf-Herunterladen | ManualsLib

Вдыхание

10

Inhaltsverzeichnis

  • Inhaltsverzeichnis

  • 1 Allgemeines

    • Über dieses Документ

      • 90 003 Mitgeltende Unterlagen

  • 2 Sicherheit

    • Kennzeichnung von Hinweisen in der Betriebsanleitung

      • 900 03 Личная квалификация

    • Gefahren bei Nichtbeachtung der Sicherheitshinweise

    • Sicherheitsbewusstes Arbeiten

    • Sicherheitshinweise für den Betreiber 9 0015
    • Sicherheitshinweise für Montage- und Wartungsarbeiten

    • Eigenmächtiger Umbau und Ersatzteilherstellung

    • Unzulässige Betrieb швайзен

  • 3 Транспорт и услуги

  • 4 Bestimmungsgemäße Verwendung

  • 5 Angaben über das Erzeugnis

    • Typenschlüssel

    • Wilo-Heatfixx Montage set Aufputz/Unterputz

    • Technische Daten

      • Wilo-Heatfixx Pumpe mit Pumpenadaptern

      • Eigenschaft

      • Wilo-Heatfixx Elektronikbox Aufputz/Unterputz

      • Wilo-Heatfixx Funk-Raumtemperaturregler

    • Lieferumfang

    • Zubehör

  • 6 Beschreibung und Funktion

    900 02
  • Beschreibung

  • Aufbau der Heatfixx-Elektronikbox Aufputz (рис. 10)

  • Функция

  • Einstellung der Pumpendrehzahl

  • 7 Установка и электрическое соединение

    • Установка переходников и насосов

    • Elektrischer Anschluss

      • Montageset/Elektronikbox Aufputz

      • Montageset/Elektronikbox Unterputz

        • 90 013

    • 8 Montage des Funk-Raumtemperaturreglers

    • 9 Inbetriebnahme

      • Funkempfänger in den Lernmodus Versetzen

      • Funk-Raumtemperaturregler Einlernen

      • Lernmodus Verlassen

      • Betriebsbereitschaft Herstellen

      • Löschen von Eingelernten Funk-Raumtemperaturreglern

    • 10 Bedienung des Funk-Raumtemperatur reglers

    • 11 Batteriewechsel

    • 12 Störungen, Ursachen und Beseitigung

      • Funkempfänger Empfängt kein Gültig эс Funktelegramm

      • Heizfläche Bleibt Kalt

      • Heizfläche wird nicht Ausreichend Warm

    • 13 Ersatzteile

    • 14 Entsorgung

      • Eg-Konformitätserklärung

        90 004

    Вербунг

    Pioneering for You

    Wilo-Heatfixx

    Набор для монтажа/установки для монтажа

    Einbau- und Betriebsanleitung

    2 146 132-Ed.
