Радиаторное отопление является, пожалуй, самым популярным видом отопления в виду высокой надежности, простоты и удобства в использовании. Принцип работы системы радиаторного отопления прост: нагретая до определенной температуры вода поступает к радиаторам по трубам из котельной. Так, радиатор нагревается и передает тепло в помещение.
В зависимости от схемы соединения труб с нагревательными приборами системы радиаторного отопления делятся на однотрубные и двухтрубные. В старом жилом фонде Эстонии в основном используется однотрубная система.
Чем же эти системы отличаются?
При однотрубной системы теплоноситель (обычно вода) нагревается в котле и поднимается вверх, вытесняясь холодной водой. Затем последовательно перетекает из одного нагревательного элемента в другой и возвращается в котел для последующего нагрева. Главным недостатком системы является, пожалуй, то, что в каждом радиаторе идет потеря тепла и последний в цепочке будет самым холодным.

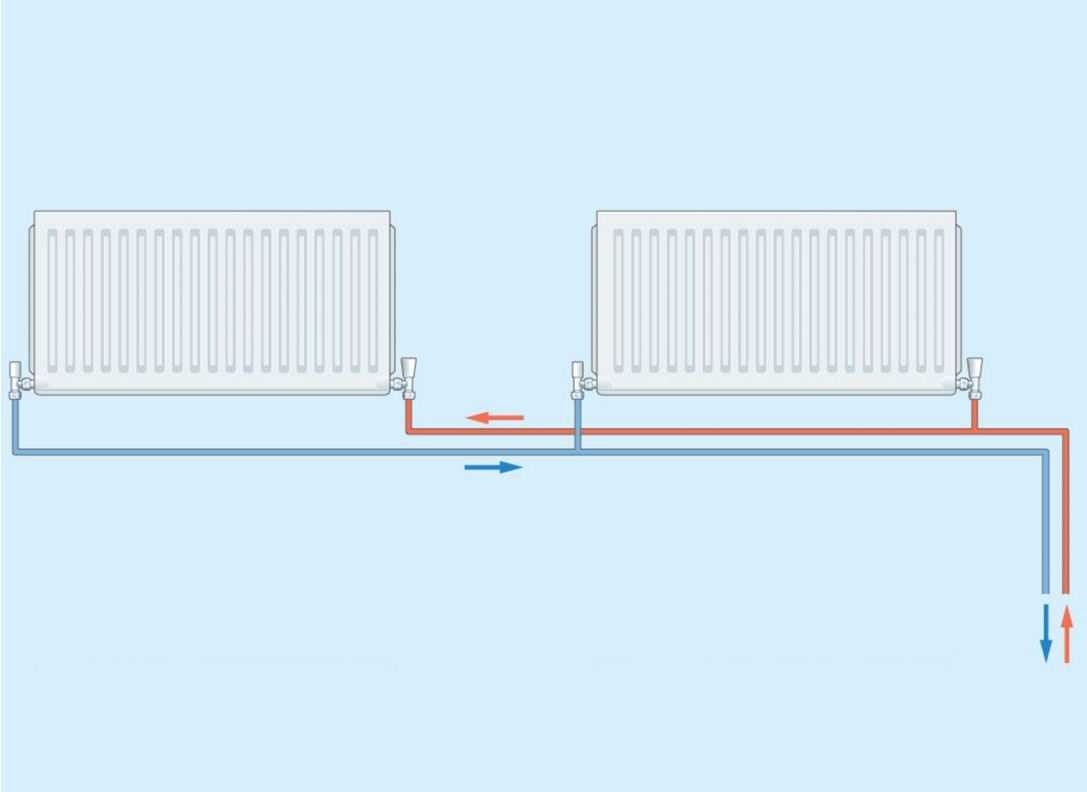

При двухтрубной системе отопления каждый радиатор подсоединяется к двум трубам: по одной из котла вверх по трубопроводу поступает горячая вода, а по другой уже охлажденная уходит обратно в котел. Данная схема гарантирует одинаковую температуру для всех радиаторов в доме. Преимуществом данной системы является также возможность регулировать температурный режим каждой батареи в отдельности.
В зависимости от местоположения подающей магистрали различают системы с верхней и нижней разводкой. При первом варианте магистраль находится выше нагревательных приборов (как правило, на чердаке): горячая вода поднимается вверх по главному стояку в подающую магистраль, а затем движется вниз по разным стоякам, и, пройдя радиаторы, поступает обратно в котел. В системе с нижней разводкой основная труба находится ниже жилых помещений (в подвале) – этот вариант является более оптимальным, т.к. обладает большой гидравлической устойчивостью, а также удобен в эксплуатации.
Что мы предлагаем?
Наша фирма имеет большой опыт в сфере строительства и реновации систем отопления.
Для осуществления работ сначала надо заказать проект, в котором будет определена схема отопления — двухтрубная или однотрубная, тип и размеры труб, радиаторов, балансировочных и термостатных вентилей и пр. Самое главное что, помимо обновления, в этом случае появляется возможность регулировки распределения тепла не только по стоякам, но и по каждому радиатору.
Термостатные вентили позволяют устанавливать и поддерживать заданную температуру отдельного радиатора независимо от других радиаторов. А также необходима замена циркуляционного насоса, здесь потребуется насос, производительность которого будет меняться в зависимости от пропускной способности системы т.н. частотный насос.
Сама реновация системы отопления уже может дать экономию, но в сочетании с установкой системой индивидуального учета тепла и привидением в порядок всего дома, можно получить существенную экономию , что позволит получить компенсацию от фонда KredEx.
Основное преимущество такой реновации — обеспечение комфортных температурных условий в отопительный период в каждой квартире независимо от ее месторасположения.
Здесь Вы можете ознакомиться со списком некоторых сделанных нами объектов.
Калориферное отопление
Альтернативой централизованному отоплению, где теплоносителем служит горячая вода, является установка дополнительного отопительного котла и системы воздушного отопления, основой которого является калорифер. Система может быть как местной (для отдельных помещений), так и центральной (для объекта).
Во втором случае устанавливается калорифер большой производительности с разводкой теплого воздуха воздуховодами.
Схема отопления одноэтажного дома, видео и фото
Содержание:- Виды отопления одноэтажного дома
- Разводка систем отопления дома
- Водяное отопление дома
- Воздушное отопление
- Видео схем систем отопления: самотечная, однотрубная, коллекторная
Одной из особеннойстей нашей климатической зоны является то, что практически в любом жилом для комфортного проживания и долголетия самого дома необходимо наличие отопления.
Рассмотрим существующие виды отопления стандартного одноэтажного дома — прежде всего это печное отопление, которое является наиболее эффективным при наличии дешевых видов топлива; водяное отопление, которое может быть электрическим или газовым и конвекционное.
Виды отопления одноэтажного дома
Наиболее распространенным является водяное отопление, котлы могут работать как на газе и электричестве, так и углях, на керосине или солярном масле, на спрессованной древесине (дрова, пеллеты).
Схема отопления одноэтажного дома обычно проектируется как комбинированный способ, так и с естественной или принудительной вентиляцией отдельно. Что касается разводки системы отопления, то различают коллекторную схему разводки (в которой предусмотрено наличие коллекторов на разных уровнях, что обеспечивает гидравлическую стабильность) и лежаковую (лежак на цокольном этаже, от которого направлены стояки с радиаторами). Коллекторная система гораздо дороже и требует профессионального ухода и наблюдения, однако обеспечивает стабильное регулирование заданной температуры в комнатах.
Для вентиляции и отопления одноэтажного дома чаще всего используют воздушную или водяную систему. Водяная система отопления может быть однотрубной или двухтрубной. Однотрубная система предназначена для домов площадью не более 150 кв.метров. Недостатком данной системы является то, что вода переходит от радиатора к радиатору и теряет на каждом часть тепла, соответственно последний радиатор самый холодный. Достоинством данной системы является невысокая стоимость и простота монтажа. Недостатком является невозможность регулировать температуру в разных помещениях. Двухтрубная система отопления позволяет регулировать температуру в любом помещении за счет циркуляции теплоносителя в системе.
Разводка систем отопления дома
Также стоит заметить, что схемы системы отопления бывают с верхней или с нижней разводкой.
При системе с нижней разводкой теплоноситель поступает из отопительного котла из помещения в подвале, а потом направляется в остальные стояки и радиаторы.
При этом расширительный бак в обязательном порядке, должен находиться в чердачном помещении, то есть, на самой высокой точке строения.
Водяное отопление дома
В одноэтажных домах эффективнее использовать водяные системы отопления, теплоносителем в которых служит или вода, или антифриз. Незамерзающую жидкость заливают в систему в том случае, если здание эксплуатируется с перерывами. Это позволяет избавить систему от перемерзания. При круглогодичном проживании в доме в качестве теплоносителя используется обыкновенная вода, которая может быть нагрета газовым, жидкотопливным, твердотопливным или электрическим котлом.
Дешевле всего обходится монтаж однотрубной системы с естественной циркуляцией теплоносителя. Недостатком данной разводки является постепенное остывание теплоносителя по мере своего продвижения от одного радиатора к другому. Получается, что в одних комнатах жарко, а в других – холодно. Регулировать температуру в отдельных помещениях невозможно. Поэтому лучше использовать разводку чуть сложнее, называемую «ленинградкой». Там каждый радиатор можно отключать от системы с помощью кранов, а теплоноситель циркулирует по обводной (байпасной) трубе.
Воздушное отопление
Можно обогревать дом и с помощью воздуха, который нагреваясь в теплообменнике, направляется по воздуховодам, проложенным на чердаке или под полом, или же спрятанным под фальш-потолком. Теплый воздух поступает в комнаты через отверстия в потолке, стенах или полу, закрытых декоративными решетками.
Воздух, как и вода, может циркулировать в помещении самостоятельно по принципу естественной конвекции, а может нагнетаться принудительно с помощью электрических турбин, устанавливаемых на чердаке или в подвале одноэтажного дома. Работой турбин управляют термодатчики. Система воздушного отопления снабжается фильтрами, удерживающими частички пыли.
Систему воздушного отопления рекомендуется планировать заранее. Составляя проект отопления одноэтажного дома, инженеры должны предусмотреть наличие мест в помещениях дома для скрытого монтажа воздуховодов. Сечение этих конструкций достигает 100-160 мм, поэтому открытый монтаж негативно скажется на интерьере дома.
Видео схем систем отопления: самотечная, однотрубная, коллекторная
Читаем дальше — узнаём больше!
Выбор системы вентиляции
Вентиляция в деревянном доме
Стоимость установки кондиционера в квартире
Система вентиляции частного дома
Вентиляция производственных помещений цены
Электрическая схема кондиционера
- 2.
- 1
- 2
- 3
- 4
- 5
Голосов: 179
Один холодный радиатор? 6 ключевых проблем, которые нужно искать в вашей системе.
Главная » Один холодный радиатор? 6 ключевых проблем, которые нужно искать в вашей системе.
Ваше центральное отопление работает на полную мощность, но у вас есть один холодный радиатор? Это кажется таким разочаровывающим, что остальная часть системы работает хорошо. Эта проблема довольно распространена во всех системах центрального отопления, так что не беспокойтесь. На самом деле, есть довольно много решений, которые вы можете попробовать сами, прежде чем вызывать эксперта. В этом блоге мы объясним проблемы и предложим лучшее решение для каждой проблемы.
Понимание, почему у вас один холодный радиатор.
Система центрального отопления подает горячую воду от вашего котла ко всем радиаторам по двухтрубной системе. Во-первых, подающая труба соединяется с выходом котла и радиаторами, обычно со стороны регулятора или термостата.
Во-вторых, обратка соединяется с выходом радиаторов и с обраткой котла. Насос, установленный в системе или в составе котла (например, комбинированный котел), обеспечивает циркуляцию воды для обеспечения равномерного распределения тепла. Эта двухтрубная система эффективна и эффективна, однако наиболее вероятны проблемы с радиаторами, расположенными дальше всего от котла. Вот на что обратить внимание:
Воздух
Самая распространенная проблема любого радиатора — воздух. Самый дальний радиатор в системе подвержен сбору воздуха. Проверьте радиатор, чтобы увидеть, насколько он теплый сверху вниз. Если вверху холодно, прокачайте радиатор при выключенной системе. На протяжении всего этого процесса вам потребуется повышать давление в котле или в контуре заполнения.
Отсутствие давления в системе
Как упоминалось выше, котлам и системам для правильной работы требуется давление воды. Отсутствие давления не позволяет насосу перемещать воду по системе. Это больше всего влияет на самые дальние радиаторы, поэтому всегда проверяйте достаточное давление.
Вы можете найти эту информацию на манометре котла и в инструкции производителя.
Клапаны заедают
В радиаторах используются клапаны для управления протекающей через них водой. Во многих случаях термостатические радиаторные клапаны (TRV) регулируют напорную часть радиатора. Один холодный радиатор говорит о залипшем ТРВ. В большинстве случаев это несложная задача, но для доступа к захваченному рабочему штифту требуется снять головку TRV. Если вам неудобно исправлять это самостоятельно, попросите кого-нибудь, кто это делает.
Плохо сбалансированная система
Когда мы устанавливаем системы, очень важно правильно их сбалансировать. Плохо сбалансированная система приводит к неравномерному нагреву, холодным радиаторам и неэффективности. Чтобы проверить это, включите отопление и отметьте, какие радиаторы нагреваются первыми. В идеале все радиаторы нагреваются равномерно. Если вы обнаружите, что некоторые сильно нагреваются, а другие остаются холодными, это говорит о проблеме с балансировкой.
Мы рекомендуем обратиться за советом к профессионалу, чтобы решить эту проблему.
Засоры
Симптомы плохо сбалансированной системы могут быть гораздо более серьезными. Системная вода, не обработанная правильными химическими веществами во время установки, разрушает железо, содержащееся в системе. Окисление железа создает шлам в системе, блокируя радиаторы и разрушая компоненты, такие как насосы и клапаны. Чтобы обнаружить эту проблему, проверьте, насколько хорошо нагреваются радиаторы. Если они горячие вверху, но холодные внизу после 20 минут нагрева, это говорит о забитом радиаторе. Эксперт в этой области проведет тесты и, при необходимости, промоет систему.
Слабая помпа
Изношенная или заклинившая помпа вызывает симптомы всех вышеперечисленных проблем и требует помощи специалиста для диагностики этой проблемы.
Если у вас есть какие-либо опасения по поводу отопления и вы живете в районе Лидса, свяжитесь с нами.
Радиаторы с конденсатоотводчиками – Vince Marino Plumbing, LLC
Автор Винс Марино / Коммерческие, Осенняя проверка котла, Проверка печи, Отопление, Жилой сектор, Паровое отопление / Проверка обслуживания котла, насос для конденсата, конденсатоотводчик, радиаторы, паровой котел, конденсатоотводчик, пароотводчик
Конденсатоотводчик У вас есть система парового отопления в вашем доме или здании, где используются конденсатоотводчики? Скорее всего это двухтрубная система.
Откуда вы знаете? Посмотрите на свои радиаторы, если в них есть конденсатоотводчик, как на картинке выше, то это двухтрубная система. У вас есть обогреватели, которые не нагреваются при вызове на отопление? Если вы столкнулись с этим, узнайте, что может решить эту проблему и вернуть радиатор в нормальное состояние.
Двухтрубные паровые системы…
Двухтрубная паровая система работает с двумя трубами; пар, образующийся в котле, проходит через подающую или «магистральную» трубу. Пар выталкивает весь воздух вперед через подающие трубы, соединяющиеся с радиаторами. Воздух в подающих трубах проходит через все радиаторы, которые затем проходят через конденсатоотводчик. Когда воздух проходит через каждый радиатор, пар заставляет паровой конденсатоотводчик закрываться и позволяет радиатору нагреваться. Существует также однотрубная паровая система. Об этом я напишу в ближайшем посте.
Конденсатоотводчики
Конденсатоотводчик — это устройство, используемое для отвода конденсата и неконденсирующихся газов с незначительным расходом или потерей свежего пара.
Большинство конденсатоотводчиков представляют собой не что иное, как автоматические клапаны. Они открываются, закрываются или модулируются автоматически. Три важные функции конденсатоотводчиков:
- Сброс конденсата по мере его образования.
- Незначительное потребление пара. (т.е. быть энергоэффективным)
- Имеют возможность выпуска воздуха и других неконденсируемых газов.
Воздух выпускается
Главный вентиляционный клапан с ловушкой F&T После закрытия ловушки радиатора воздух проходит через «сухой возврат». Это выходной патрубок конденсатоотводчика. Воздух нагнетается через все возвратные трубы, где он проходит через устройство, называемое «ловушка F & T», обычно расположенное в подвале. Как только весь воздух проходит через конденсатоотводчик F&T, он закрывается, позволяя пару оставаться в подающей части системы отопления. Затем воздух выходит из главного вентиляционного отверстия или вентиляционного отверстия на приемнике конденсата.
