Вентиляция чердака в частном доме ⋆ Прорабофф.рф

Верхним этажом каждого частного дома можно назвать чердак. Обычно он остается нежилым. Хотя при желании владелец может оборудовать чердак под комнату.

В каждом из этих случаев остается опасность, что стены или скаты изнутри окажутся покрыты плесенью. Чтобы избежать подобной проблемы, владельцы чердака могут провести специальные мероприятия, направленные на улучшение вентиляции. Но здесь необходимо проведение серьезных мероприятий.

Классический вариант обустройства чердака предполагает, что эта часть дома остается холодной. Потребность в том, чтобы сделать чердак теплым, возникает при желании владельцев превратить его в жилое помещение. Какой бы из этих вариантов ни был выбран, все равно потребуется качественная вентиляция, которая отвечает за устранение влаги и паров. Если подобный процесс будет упущен из виду, конструкции на чердаке станут покрываться влагой и портиться.

Другим назначением вентиляции следует назвать обеспечение на чердаке оптимального микроклимата. В летнее время кровля может сильно нагреваться. За счет качественной вентиляции чердак удастся защитить от перегревания. Зато зимой желательно сделать так, чтобы холодный воздух не попадал на чердак. Таким образом, лучше обеспечить регулируемую вентиляцию, которую получится полностью перекрывать с наступлением зимы.

Когда мансарда должна быть теплой, для обеспечения вентиляции собирают контробрешетку. Она создает условия для вентиляции, происходящей в пространстве под кровлей. Таким образом, оставляется «холодный треугольник». Он позволяет направлять потоки воздуха вверх, а вместе с ними станет устраняться лишняя влага. Если не позаботиться о подобном моменте, теплый чердак в какой-то момент окажется поражен плесенью.

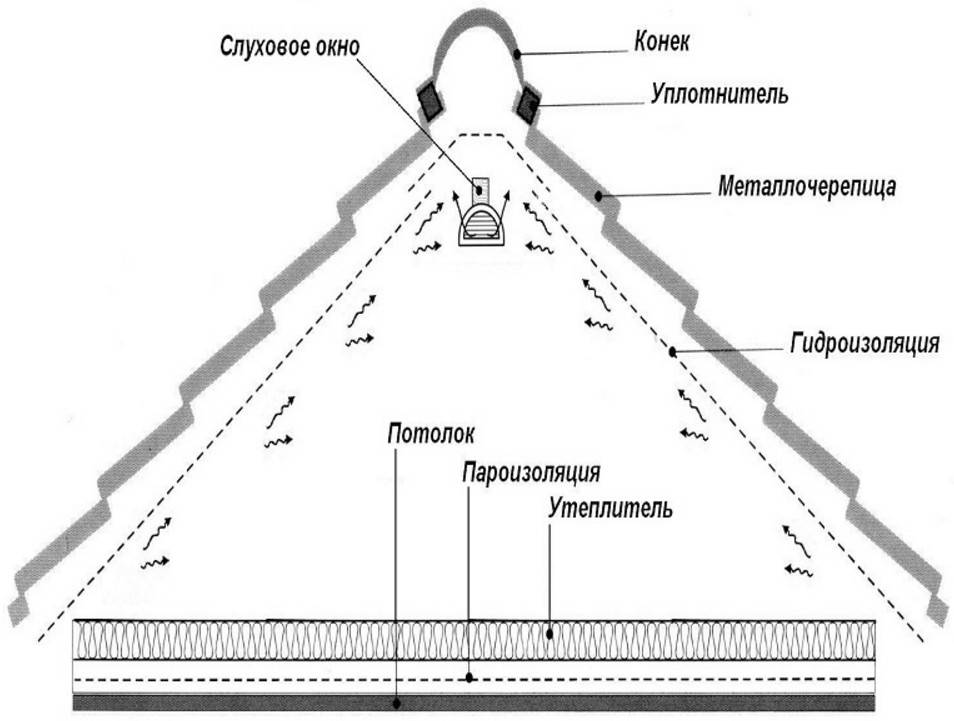

Вентиляция холодного чердака своими руками

При работах на холодном чердаке лучше всего оставлять стропила без специальной пароизоляции. Тогда поверхность получит возможность для наиболее интенсивного обдувания. Если без обрешетки обойтись невозможно, то ее хотя бы не стоит делать сплошной. Разместив элементы обрешетки на некотором расстоянии друг от друга, владельцы обеспечат кровле доступ к воздуху.

Намного проще тех хозяевам, которые выбрали для покрытия кровли ондулин или шифер. При использовании этих материалов нет нужды в создании паро- или ветроизоляции. Эти покрытия укладываются так, что между их волнами воздух свободно движется. То же самое в некоторой степени верно в отношении черепицы из металла. Но без дополнительной прослойки из пленки ее лучше не оставлять. Иначе со временем станет скапливаться конденсат.

В процессе работы с двускатной кровлей можно разметить вентиляционные отверстия по фронтонам. Наиболее элементарным решением здесь станет неплотное размещение обшивки. Оставшиеся щели дадут возможность без труда проветриваться всему пространству чердака. Но когда фронтоны выложены из кирпича или блоков, потребуется специально подготавливать отверстия. Размещают их с противоположных сторон фронтонов. Площадь самих устраиваемых отверстий должна составлять порядка 0,2% относительно общей площади мансарды.

Проделанные отверстия следует закрыть решетками. Но чтобы при осадках в них не затекала вода, отверстия решеток следует развернуть вверх. Другой вариант – разметить еще и вентиляционные клапаны. Защититься от проникновения насекомых получится, если установить на отверстия москитные сетки.

Вентиляция теплого чердака своими руками

При желании, сделав мансарду жилой, владелец должен сразу позаботиться о том, чтобы кровля оказалась проветриваемой. Когда выполняется сплошная кровля, вентилируемое пространство оставляется в любом случае. А если кровля уложена еще и из металла, то без ветро- или влагозащитной пленки не обойтись.

Качественной считается только такая вентиляция, которая позволяет воздуху проходить через все пространство чердака. Поэтому входы выполняются в нижней подшивке. Выходы устраивают в коньке. Также в теплой мансарде можно использовать и другой вариант вентиляции, при котором вход осуществляется через окна, а выход – через каналы для вентиляции. Чтобы сделать хорошо проветриваемым чердак без специальной вентиляционной системы, необходимо разметить аэраторы в местах вытяжки кровли.

Вентиляция чердака вальмовой крыши

Такой вариант уместен не только для вальмовой, но и для двускатной кровли. К нему прибегают, когда самостоятельно делать вентиляционные отверстия не совсем рационально. Тогда вход выполняется в подшивке снизу. Зато около конька оставляется выход. В том случае, если для создания подшивки использовалась древесина, ее можно просто разметить с небольшим зазором.

Когда последний вариант неуместен, остается вариант с размещением небольших решеток. Их диаметр должен составлять порядка 5 см. Шаг для них берется примерно в 80 см. Чтобы выполнить отверстия, необходимо вооружиться дрелью с чашкой-сверлом. Размещать выход необходимо в кровле. В случае гибкой черепицы, шифера и ондулина создается проветриваемый конек. Если кровля покрыта керамической черепицей, делают кровельный вентиль. Отделку из металлочерепицы вентилируют через уплотнитель конька.

Описанные варианты позволяют сделать вентиляцию крыши наиболее удачной. Владелец должен понимать, что от интенсивности смены воздушных масс на чердаке зависит состояние последнего. Не обеспечив достаточную вентиляцию, не стоит ждать, что чердак сможет оставаться в хорошем состоянии долгое время.

Подробнее читайте тут

Вентиляция мансарды в частном доме: как сделать вентиляцию через фронтоны и слуховые окна

Каждому хозяину хочется, чтобы вновь отремонтированная или надстроенная мансарда стала одним из любимых мест в доме, не правда ли? Однако это помещение может оказаться чересчур жарким летом и холодным в зимнее время. Воздух может застаиваться, приобретать затхлый запах, а внутренняя отделка поражаться плесневым грибком.

Причина таких досадных явлений – неэффективная вентиляция мансарды в частном доме, неудачно спроектированная при строительстве. Мы расскажем, как ее лучше устроить. Поможем найти ошибки в вашей системе и предложим несколько вариантов проверенных на практике решений.

В предложенной нами статье вы найдете детальное описание причин и последствий неверно организованной или непродуктивно действующей вентиляции. Узнаете, каким образом лучше обеспечить стабильный воздухообмен. Поймете, из каких составляющих складывается безупречное вентилирование.

Виды и назначение вентиляции мансарды

Мансардный этаж зачастую имеет нестандартную форму и планировку, ведь существует множество вариантов решения как по форме крыши, так и по обустройству под ней. Вентиляция в каждом конкретном варианте отличается, как и температурные условия и возможности вывода коммуникаций.

Наиболее распространённая и приемлемая по техническим требованиям планировка – ломаная двускатная крыша. Под ней находится помещение правильной квадратной или прямоугольной формы и три холодных треугольных сегмента чердака.

Вариантов обустройства мансардного пространства множество. Иногда жилым делают всё пространство под крышей, оставляя открытыми ригели и внутреннюю обрешетку скатов. Помещение получается просторным и воздушным, но его сложнее оформить

В вентиляции нуждается и жилая площадь, и чердаки, и обшивка фронтонов, и кровля.

Для её организации используются:

• Металлические, пластиковые или гофрированные трубы и переходы для вентиляционных каналов;
• Слуховые окна, встроенные в скаты и фронтоны;
• Накладные, канальные и крышные вентиляторы;
• Дефлекторы, установленные на аэраторы и вентиляционные трубы;
• Линейные и точечные аэраторы;
• Софиты, обеспечивающие приток в мансардное пространство и слои кровельной системы.
• Вентиляционные зазоры между слоями кровельного пирога.

Циркуляция воздуха в жилой мансарде особенно важна, поскольку в этом помещении возможны перепады температуры и повышенная влажность.

Она может быть организована по такому же принципу, как в любой другой комнате, либо как на нежилом чердаке. Выбор схемы зависит от назначения мансарды: для постоянного или периодического проживания, а также от её планировки.

Даже при качественной вентиляции жилого пространства на стенах и потолке может появиться плесень. Причина тому – застой влажного воздуха в холодных чердачных треугольниках, отделяющих стену и потолок от скатов крыши.

Как правило, их вентиляцию организовать проще и дешевле всего, но об этом нужно вспомнить еще до того, как конструкции и отделка будут поражаться черной плесенью.

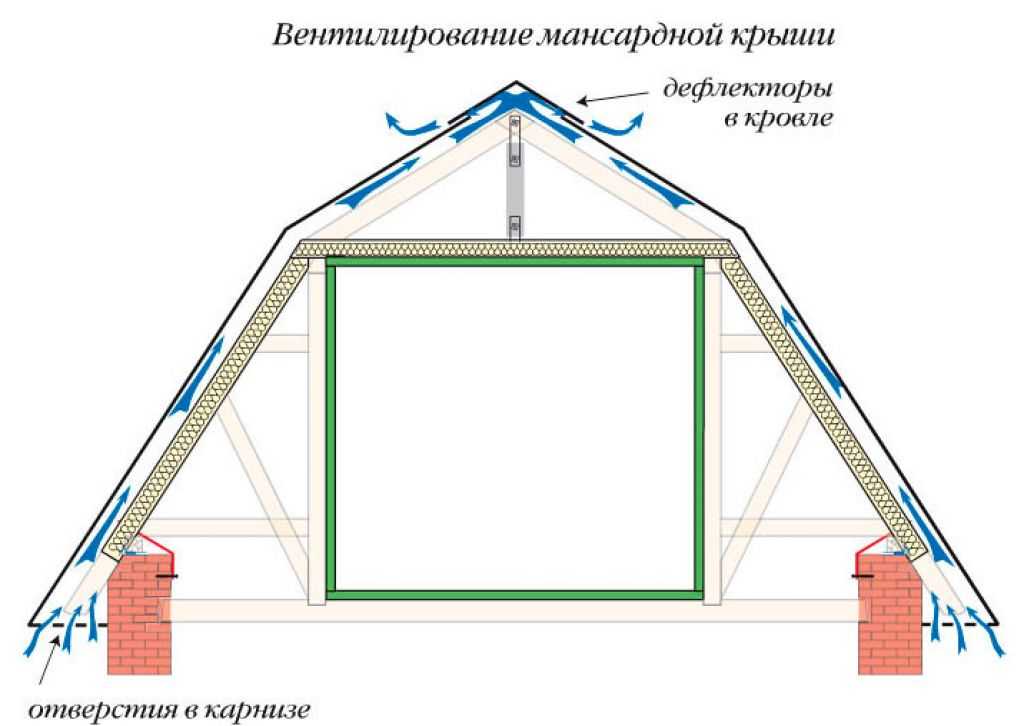

Вентиляция кровли заключается в циркуляции воздуха внутри кровельного пирога, от свесов к коньку. Она удаляет испарения и конденсат, а также приводит в норму температуру под кровлей, которая по нормам может превышать уличную максимум на 4 градуса.

Для вентиляции не нужно отказываться от подшива крыши – существуют специальные перфорированные решетки – софиты, а в готовый подшив можно врезать решетчатые сегменты, но лучше оставить зазоры между дощечками для вентилирования

Это обеспечивает сохранность древесины в каркасе крыши и металлического кровельного материала, предотвращает появление очагов ржавления и гниения.

Кроме того, благодаря вентиляции выравнивается давление воздуха под кровлей и над ней при сильном ветре. Благодаря этому значительно снижается подъёмная сила, срывающая кровлю. Вентилируемый фасад также обеспечивает сохранность материала обрешетки и утеплителя под обшивкой.

Вентиляция помещения мансарды

Непосредственно жилая зона мансарды нуждается в регулярной и качественной вентиляции, особенно если это место постоянного жительства, а не дачный дом. Норма воздухообмена для комнаты составляет 2 – 3 кратное полное обновление воздуха за час, если же под крышей есть санузел или кухня, коэффициент кратности возрастает до 8 – 12.

Для нормального функционирования вентиляции необходимо обеспечить пути притока и вытяжки воздуха, примерно равные по пропускной способности. На мансарде, как правило, необходимо позаботиться не только об отведении отработанного воздуха, но и о притоке свежего – открытой лестничной площадки будет недостаточно.

Кроме того, следует учесть, что длина воздуховода, выведенного через крышу, меньше, чем у вентиляции 1-го этажа, а потому естественная тяга значительно ниже.

Организация приточной вентиляции

Даже самая мощная вытяжка не сможет эффективно работать, если свежему воздуху неоткуда поступать. Для этого в мансарде необходимо предусмотреть отверстия, через которые свежая порция с улицы сможет свободно проникать.

Источниками притока могут служить мансардные или слуховые окна в скатах, расположенные в противоположных фронтонах вентиляционные окошки или обычные зарешеченные отверстия, приточные стеновые клапаны. Для регулировки потока их можно оснащать диффузорами.

Для продуктивной вентиляции мансардного пространства лучше использовать бризер. Он включает воздушный фильтр, москитную сетку, подогрев, позволяют регулировать подачу воздуха или полностью перекрыть его, изменить направление потока в помещении

Элементарное устройство для приточной вентиляции выглядит как круглая решетка, врезаемая в стену через трубу. Они используются там, где вентиляция через окна невозможна или недостаточна.

Воздух затягивается в клапан естественно, за счет разницы давлений, проходит через конструкцию, поглощающую шум потока, и подаётся в комнату. Есть и универсальные приточно-вытяжные клапаны, пропускающие воздух в обоих направлениях.

Приточный клапан со встроенным вентилятором необходим для создания принудительной подачи свежего воздуха. Это особенно удобно и эффективно для мансард сложной геометрической формы. Благодаря ему в помещении будет создаваться давление, которое самостоятельно вытеснит отработанный воздух, не оставляя зон застоя.

Как правило, приточные модели вентиляционных клапанов устанавливают непосредственно над батареей, чтобы поступающий воздух сразу мог нагреться. Кроме того, не стоит монтировать приточники слишком высоко, иначе воздух будет циркулировать только под потолком.

Установить приточный клапан своими руками несложно, главное – правильно выбрать место и найти или взять в аренду бур с алмазной коронкой для мобильного бурового станка или аналогичную насадку для дрели

Слуховые окна – это вентиляционные отверстия, закрытые глухими или распашными створками с остеклением или решётками-жалюзи. Роль слуховых могут выполнять и обычные окна со стеклопакетами, если их регулярно приоткрывать, либо снабдить клапанами проветривания.

Проще всего окна врезаются во фронтоны, и в домах малой и средней площади с двускатными крышами обычно так и поступают. Тогда воздух циркулирует как напрямую между двумя фронтонами, так и удаляется вентиляцией через потолок.

Однако не любая конструкция кровли подразумевает наличие фронтонов, а при большой площади помещения окон только в торцах будет недостаточно. В таком случае в кровлю вставляют мансардные окна или встраивают дормеры.

Панорамные окна врезаются непосредственно в скат, под наклоном, продолжая плоскость кровли. Они дают много света, могут быть установлены в уже собранную крышу без её демонтажа. Такие окна хорошо вписываются в экстерьер любой стилистики, а их сравнительно высокая стоимость компенсируется отсутствием затрат на дополнительные постройки на крыше.

Хоть это и наиболее популярное решение, оно имеет недостатки: мансардные панорамные окна склонны к протеканию, особенно бюджетные варианты или при неправильной установке.

Открывать панорамные окна для проветривания может быть неудобно из-за высокого расположения, а также не получится проветрить в дождливую погоду

Кроме того для проветривания можно использовать зенитные фонари. Правда это возможно, если они оснащаются открывающимися фрамугами. Эти конструкции послужат не только для улучшения естественного освещения, но и для удаления бытовых испарений, дыма, отработанного воздуха.

Дормеры – это небольшие выступы – «домики» на крыше для установки обычных, вертикальных окон. Такие «кукушки» делают крышу красивее и увеличивают внутреннее пространство, к тому же в мансарде добавляется стандартное окно с подоконником.

Сам дормер может быть разной формы и конфигурации:

• Треугольный – с двускатной крышей под углом 64 градуса, спускающейся до основной кровли. Смотрится наиболее органично в большинстве случаев.
• Квадратный – с двумя вертикальными стенами и односкатной крышей, наиболее простой в постройке и позволяет установить прямоугольное окно. А также с небольшими вертикальными стенками и двускатной крышей – в таких постройках бывает сложно выполнить гидроизоляцию стыков стен и основной кровли;
• Арочный – с округлой крышей. Один из наиболее сложных в обустройстве, но на округлой крыше с мягкой кровлей хорошо смотрится только такой вариант.

Также вентилирование обеспечит антидормер – окно, «утопленное» в крыше. Эта конструкция дешевле, но для установки используется комнатное, а не уличное пространство. Особенно популярны в крышах с большим уклоном – например, ломаных.

В дормеры чаще всего устанавливают окна с остеклением, которые кроме проветривания обеспечат и освещение, и возможность выхода на крышу.

При необходимости можно зашить стену фронтона дормера и установить решетчатое слуховое окно, через которое будет поступать только воздух

Обустройство дормера – лучшее решение для мансарды большой площади либо под полувальмовой датской крышей. Однако их не получится установить на пологие скаты, с уклоном менее 35

0. Также нежелательно направлять окна на север – будет и темно, и холодно.

Если говорить о размерах и отступах, то не рекомендуют использовать окна меньше, чем 120×80см. Не стоит также устанавливать их ниже, чем в 1м от пола веранды или ближе 80см друг от друга. Чтобы вентиляция была эффективной, окна, а вернее, их открывающиеся части, должны быть на расстоянии 80 – 100см от потолка или крыши.

Обустраивать створки в дормерах необходимо на этапе проектирования и кровли крыши. Составляя план-схему кровли, пересчитайте суммарную ширину окон – она должна быть не меньше, чем половина длины мансарды. Также проверьте, чтобы вертикальная часть дормера располагалась точно над внешней стеной дома, а его каркас было возможно закрепить на основных стропилах без врезки в них.

Проще всего соорудить квадратный дормер с односкатной крышей, имеющей минимальный уклон. Главное – качественно заизолировать стыки с основными скатами

Касательно соотношения с остальными окнами дома, дормеры располагают точно над окнами предыдущего этажа – это и красиво, и безопасно.

Вытяжка через фронтон

При наличии в доме фронтонов, через них следует обустроить не только приточную вентиляцию, но и вытяжку. Сделать в них отверстие всегда проще и дешевле, чем в кровле, но не всегда это допустимо.

Во-первых, наверняка не подойдет этот вариант тем, у кого жилым является абсолютно все пространство под крышей – с открытыми ригелями и без холодного чердака сверху. Причина проста: вентиляционный канал проложить негде, а вытяжки непосредственно на фронтоне будет достаточно разве что для совсем небольшой однокомнатной мансарды.

Во-вторых, желательно избегать горизонтальных каналов тем, у кого под крышей есть санузел или кухня: эти помещения нуждаются в мощной вытяжке, а влага и копоть из них способна собираться конденсатом на чердаке, внутри вентканала и на его конце, на фасаде дома.

Результат – конденсат замерзает на чердаке и в трубе, а в оттепель заливает и утеплитель, и потолок мансарды, и фасад.

Если же вы обустраиваете жилую комнату на хорошо утеплённом чердаке, и над ней есть холодный треугольник хотя бы минимальной высоты – возможна эффективная вентиляция мансарды, выведенная через фронтоны, а не через крышу.

В зависимости от формы крыши, необходимости и дизайнерского решения, во фронтон можно встроить как остекленное, так и решетчатое слуховое окно

Лучшая схема устройства организована так. В каждой жилой комнате либо в дальней точке от подачи воздуха (если комната всего одна) в потолке вырезается отверстие. В это отверстие устанавливается решетка и выход вентканала – уголок или тройник.

На чердаке все эти отверстия соединяются вентиляционный каналом. При этом на разветвлении для каждой комнаты устанавливается обратный клапан, а также обратными клапанами окружается проход канала через наружную стену.

Желательно в последней части вентиляционной трубы, после соединения всех частей, установить канальный вентилятор для принудительной работы вытяжки. Чтобы свести к минимуму образование конденсата из-за перепада температур, все трубы вентиляционного канала утепляются.

На улицу нежелательно выводить вентиляцию вровень с фасадом: возможно, выступающая труба выглядит не особо эстетично, но подтёки конденсата на фронтоне будут ещё хуже. Также выход трубы необходимо закрыть специальным козырьком – фасадным выходом.

Коварность обустройства вытяжки через фронтоны из пространства мансарды в том, что сооружение качественной системы по всем правилам обойдётся практически в такую же сумму, как вывод через крышу.

Желание сэкономить, например, на утеплении канала или установке вентилятора приводит к низкой эффективности системы и проблемам с конденсатом, которые крайне проблематично устраняются

Естественная вентиляция мансардного этажа через фронтоны будет качественно работать, если между атмосферным давлением за пределами конструкции и внутри будет ощутимая разница. В таком случае можно даже соорудить канал из гофрированной трубы с минимальным утеплением или без него: это дешевле и проще, чем использовать обычные трубы или плоские каналы.

Вариант с врезкой вытяжного стенового клапана или просто вентиляционного окна для жилой мансарды мы не рассматриваем, поскольку он подразумевает циркуляцию холодного воздуха напрямую через помещение, от приточных отверстий к вытяжным. Эта схема неприемлема для отапливаемого помещения: тепло будет попросту выдувать.

Вывод вентиляции через крышу

Именно такое решение советуют теплотехники. И совсем не потому, что хотят получить с вас больше денег. Дело в том, что каждый горизонтальный отрезок трубы снижает естественную тягу, а значит – эффективность вентиляции.

Проектирование вентиляционной шахты частного дома и её выхода на крышу лучше поручить строителям: тут значение имеют не только площадь сечения и высота над крышей. Важны и площадь, и тип помещений, материал и форма канала, вид вентиляции, утепление трубы, температура на чердаке, погодные условия и другие факторы.

Для полноценного вентилирования мансарды необходимо устройство воздухообмена в пределах помещения и отвод влаги из кровельного пирога

Вертикальная труба, выведенная на крышу, избавит хозяина дома от проблем с конденсатом на чердаке и на фасаде, а дефлектор или крышный вентилятор, установленные на верхушке трубы, обеспечат необходимый уровень тяги.

Обустройство прохода сквозь уже собранную кровлю – дело непростое, затратное и неблагодарное, поэтому лучше предусмотреть выход вентиляции на крыше ещё на этапе её возведения.

Воздухообмен на холодном чердаке

В большинстве случаев форма помещения мансарды не повторяет форму основания ломаной крыши, ведь обустроить такое нестандартное помещение и сделать его удобным будет непросто. После обшивки вертикальных стоек стропильного каркаса и ригелей изнутри всегда остаются отделенные от полезной площади треугольники.

Организация регулярного воздухообмена необходима не только мансардам, но и холодным чердакам, не обустроенным для постоянного или временного проживания

Решить проблему несложно: достаточно установить вентиляционные решетки, слуховые окна, приточники или фасадные вентиляционные выходы на каждый фронтон, чтобы воздух мог пронизывать насквозь каждый холодный треугольник.

Пускай вас не смущают теплопотери: они будут минимальны, зато вы предупредите появление плесени и затхлого запаха на стенах и потолке мансарды, не говоря уж о сохранности кровли и перекрытий.

Как выбрать, чем закрыть отверстия для вентиляции холодных треугольников над мансардой и по бокам от неё? Вентиляционные приточные и вытяжные клапаны в этом случае используются редко: это дороже и площадь их относительно мала, а в шумопоглощении здесь нет никакой необходимости.

Фасадные вентиляционные выходы отличаются наличием козырька, надёжно защищающего от снега и косого дождя. Обратные клапаны с них нужно снять или продырявить, чтобы при смене ветра приточное и вытяжное отверстие могли меняться ролями.

Вентиляционные решетки и слуховые окна по сути же отличаются лишь размером и формой. Возможность регулировки открытия жалюзи и распашные створки здесь ни к чему.

Грамотно устроенная кровля мансарды

В современном строительстве все конструкции стараются снабдить максимальной теплоизоляцией, загерметизировать, чтобы снизить потери тепла. Конструкций, ограждающих мансарду, это касается, пожалуй, больше всего. Ведь именно через кровельную систему способно уходить наибольшее количество тепла.

Если слои гидро-, паро- и теплоизоляции в кровельном пироге сложены без вентиляционных зазоров, система утепления практически не будет работать. У влаги, выпадающей в виде конденсата из-за разницы температур, бытовых испарений, проникшей под кровлю дождевой воды не будет возможности выйти наружу.

Вода – отличный проводник, из-за ее содержания в утеплителе тепловые волны будут свободно проходить на улицу. К тому же она провоцирует гниение древесины, из которой выполнен стропильный каркас, а часто и обшивка мансарды.

Осушение кровельного пирога – пожалуй, отдельная обширная тема. Однако её эффективность значительно сказывается на микроклимате мансарды, особенно в летний зной, когда верхний слой кровли прогревается до +100⁰С. Потому вкратце расскажем о том, как это должно быть устроено.

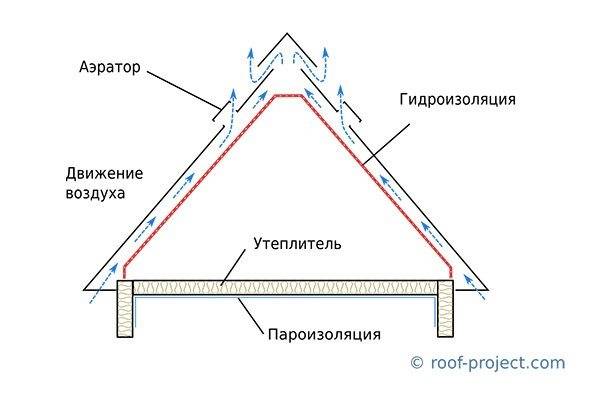

При грамотной организации кровельного пирога, с устройством вентиляционных каналов требующегося сечения, утепленные скаты регулярно омываются воздушными потоками. В итоге просушенная кровля не пропускает тепловые волны, не мокнут и не выходят из строя строительные конструкции

Цель любых устройств для вентиляции кровли – обеспечить движение воздуха от свесов к коньку. Проще всего это устроить под кровлей из шифера или ондулина: под волнами кровельного материала воздух свободно поднимается к коньку, свесы в таком случае наглухо не подшиваются.

С металлочерепицей и профнастилом ситуация практически аналогичная, но их карнизы желательно снабдить вентиляционными решетками или закрыть пропускающим воздух уплотнителем. Рельефную кровлю обязательно отделяют от гидроизоляции дистанционным бруском – он и формирует вентиляционный зазор, требующийся для удаления испарений и атмосферной воды, скопившейся под покрытием.

Другие же материалы, в частности, мягкая черепица или листовой металл, нуждаются в искусственном создании 1 или даже 2 вентиляционных слоёв в 3 – 5см, отделяющих пароизоляцию от утеплителя, а гидроизоляционную плёнку – и от покрытия.

Для притока и выхода воздушных потоков в кровельную систему должны быть устроены отверстия, позволяющие потоку свободно перемещаться

Вентиляционные каналы для этого устраивают путем укладки обрешетки и контробрешетки. Воздух будет подниматься между решетинами. Если толщины стропил недостаточно для укладки всех слоёв кровельного пирога и обеспечения зазоров вентиляции, стропильные ноги наращивают брусками.

Для притока в подшиве свесов крыши используют перфорированные вставки – софиты или вентиляционные решетки, через равные промежутки по всей длине свеса. Для вытяжки устанавливают специальный конек с аэрацией либо точечные аэраторы.

Общая площадь сечения всех отверстий для вентиляции подкровельного пространства должна быть 1м² на каждые 300 – 500м² площади скатов кровли.

Как подкровельное пространство, так и обшивку фронтона можно вентилировать через точечные аэраторы, если организация длинных аэраторов или щелей невозможна

Вентиляция фронтонов осуществляется между обрешеткой и материалом обшивки фасада. Если обшивка устанавливается горизонтально, то опоры обрешетки – вертикальные, и естественной вентиляции они не препятствуют.

Если же рейки каркаса необходимо закрепить горизонтально, существует несколько вариантов решения для вентиляции фронтона:

1. Закрепить небольшие отрезки реек горизонтально в шахматном порядке. Это экономно и эффективно, но может быть сложно выставить все по уровню.
2. Установить длинные рейки, но сделать в них отверстия в шахматном порядке.
3. Соорудить вертикальную контр- обрешетку. Вентиляция в таком случае будет наиболее эффективной, но и материала потребуется больше всего.

Если обшивка будет диагональной, следует отдать предпочтение вертикальному расположению реек.

Выводы и полезное видео по теме

Принципы и теорию вентиляции мансарды мы подробно рассмотрели в статье, а наглядно ознакомиться с процессом монтажа вентиляции мансарды можно ознакомиться в следующих видео.

Вентиляция холодных треугольников через фасадные выходы вентиляции:

Как спроектировать дормер для установки слухового окна в кровле:

Как самому обустроить вентиляцию мансарды:

Подытоживая, напомним, что одинаково важно обустроить вентиляцию не только жилого пространства мансарды, но и холодных чердачных треугольников, и самой кровли. В противном случае проблемы могут возникнуть как с комфортом в помещении и внутренней отделкой, так и с долговечностью кровли.

А вы уже обустроили вентиляцию на мансарде? Получилось ли устроить эффективную систему с первой попытки? Делитесь опытом, советами и дополнениями к статье в комментариях ниже.

---

Исходная статья

Чердачные вентиляционные отверстия и вентиляция.

Часть 1

Чердачные вентиляционные и кровельные вентиляционные отверстия служат различным целям в зависимости от конструкции крыши и климата. Эти цели включают предотвращение образования ледяных запруд, сушку строительных материалов и контроль притока солнечного тепла. В холодном климате мы хотим избежать обледенения, сохраняя настил крыши холодным. Во всех климатических условиях мы хотим, чтобы вентиляционный воздух двигался к кровельному настилу, чтобы помочь сохранить наш уязвимый кровельный настил сухим. Вентиляция крыши также помогает предотвратить проникновение солнечного тепла из-за повреждения материалов крыши, таких как пенопласт и битумная черепица.

Старый добрый вентилируемый чердак

Непрерывный вентиляционный потолок

Самая безопасная кровельная вентиляция – двускатная крыша с вентилируемой мансардой с вентиляционными отверстиями, установленными на карнизе и коньке.
Международный жилищный кодекс (IRC) определяет один квадратный фут площади вентиляционных отверстий на каждые 300 квадратных футов площади чердака или крыши с потолочным пароизолятором и вентиляционными отверстиями. Это требование предполагает наличие сплошного карниза (софита). Высокие вентиляционные отверстия могут быть непрерывными коньковыми, фронтонными или грибовидными вентиляционными отверстиями, установленными высоко на крыше. Непрерывный коньковый вентиляционный канал является наиболее эффективным из этих вариантов. Без ингибитора испарения для IRC требуется один квадратный фут вентиляционного отверстия на каждые 150 квадратных футов поверхности чердака или крыши.
По данным IRC, размещение 40–50% площади вентиляционных отверстий рядом с карнизами, а оставшаяся часть в виде непрерывных вентиляционных отверстий на потолке обеспечивает наиболее эффективную вентиляцию.

Причины обледенения

Утепленная и невентилируемая крыша, известная как горячая крыша, может вызвать обледенение. Прохудившийся потолок под вентилируемым чердаком также может стать причиной обледенения.

Когда часть или весь настил крыши нагревается зимой из-за теплового потока из помещения, снег тает на крыше. Таяние снега на крыше происходит несколькими способами.

• Теплый воздух просачивается через потолок и нагревает часть крыши поблизости
• Недостаточная изоляция чердака приводит к тому, что весь чердак становится теплым
• Крыша невентилируемая
• Сложные элементы кровли не имеют вентиляции: слуховые окна, вальмы, ендовы, фонари.

Когда талая вода достигает более холодной поверхности крыши над карнизом, она снова замерзает, вызывая разрушительные ледяные заторы. Карнизы остаются холодными из-за их открытого свеса. Очевидно, что это проблема только в климате с холодными снежными зимами.
Холодный наружный вентиляционный воздух охлаждает хорошо проветриваемую крышу, проходя от нижних вентиляционных отверстий к высоким вентиляционным отверстиям. Холодная крыша предотвращает таяние снега и ледяные заторы. Тот же наружный вентиляционный воздух высушивает сырость в настиле крыши или изоляции в более теплую погоду.

Ветрозащитные чердачные форточки

В регионах с сильным ветром для вентилируемой крыши могут потребоваться специальные кровельные форточки, предназначенные для защиты от дождя и снега с ветром.

Вентиляционное отверстие защищает чердак или чердачное помещение от проникновения ветра, проникновения снега и дождя.

Когда в архитектурной детализации и дизайне используется несколько уровней и крыш, архитектор и строитель должны работать вместе, чтобы определить и построить один из этих вариантов.
Чердачные и кровельные вентиляционные отверстия могут пропускать много воды во время шторма, когда ветер гонит дождь или снег горизонтально. Вентиляционные отверстия также могут привести к тому, что ветер дует по чердакам и сдвигает волокнистую изоляцию.
Наиболее уязвимыми вентиляционными отверстиями являются фронтонные вентиляционные отверстия и вентилируемые потолочные перекрытия из стали, алюминия и винила. Ветер может сместить подвесной материал софита, если монтажники не закрепили его надежно. Для софитов в зонах с сильным ветром прикрепите материал софита с помощью шурупов к прочному опорному материалу, например, полосам обрешетки, прикрепленным под прямым углом к ​​концам фермы. Альтернативой потолочной вентиляции являются ветроустойчивые вентиляционные отверстия, установленные на краю крыши, которые хорошо сочетаются с конструкциями соборных и сводчатых крыш.
Вентиляционные отверстия конька также могут сорваться при сильном ветре, если они не закреплены должным образом. Выберите вентиляцию на коньке, одобренную для ураганных зон. Кровельные гвозди через каждый фут или около того недостаточны для закрепления вентиляционного конька в регионах с сильным ветром. Вместо этого используйте кровельные винты с прокладкой через каждые 3–6 дюймов, в том числе как можно чаще находите стропила.

Что дальше?

Эти методы вентиляции чердака очень распространены, и мы используем их в течение длительного времени. Тем не менее, покупатели жилья и строители домов любят конструктивные особенности, такие как наклонные потолки. Итак, во второй части этой серии мы рассмотрим некоторые варианты вентиляции крыши, которые дополняют изолированные полости крыши и изолированные кровельные настилы. Ищите это в следующем посте. Вентиляционные отверстия чердака и вентиляция крыши — Часть 2: Помимо простого вентилируемого чердака.

Общие проблемы, вызванные плохой вентиляцией чердака

Чердак является важной частью дома по нескольким причинам. Это место, где устанавливается изоляция, чтобы поддерживать температуру в вашем доме теплой зимой и прохладной летом. Это, в свою очередь, снижает затраты на электроэнергию и повышает общий уровень комфорта. Чердак также является важным компонентом конструкции здания, и любые проблемы могут привести к нарушению структурной целостности всего дома. Чтобы убедиться, что все работает хорошо, а ваш дом в безопасности, важно уделить внимание вентиляции. Правильная вентиляция чердака имеет решающее значение для поддержания общего состояния здоровья и долговечности дома. Это помогает удалить избыточное тепло и влагу и предотвратить рост плесени и грибка, образование ледяных заторов и заражение вредителями. Это также может повлиять на общую энергоэффективность вашего дома, что может резко изменить счета за коммунальные услуги. Для получения дополнительной информации мы обсудим наиболее распространенные проблемы, вызванные плохой вентиляцией чердака, и способы их решения.

Что такое чердачная вентиляция?

Вентиляция чердака относится к процессу обеспечения потока прохладного свежего воздуха в помещение и удаления горячего влажного воздуха. Основная цель этого заключается в удалении избыточного тепла и влаги с чердака, что может помочь предотвратить повреждение крыши и других компонентов конструкции, а также рост плесени и грибка. Существует несколько различных типов систем вентиляции чердака. Некоторые из наиболее распространенных типов:

Вентиляционные отверстия Ridge

Коньковые вентиляционные отверстия – это вентиляционные отверстия, установленные вдоль пика крыши. Обычно они изготавливаются из прочных материалов, таких как пластик или металл, и могут быть установлены на большинстве типов кровли. Вентиляционные отверстия на хребте бывают различных конструкций, например, рулонные вентиляционные отверстия, представляющие собой полосу вентиляционного материала, проходящую по всей длине хребта, и вентиляционные отверстия в виде черепах, представляющие собой небольшие отдельные вентиляционные отверстия, расположенные вдоль хребта.

Вентиляционные отверстия софита

Вентиляционные отверстия софита — это отверстия в софите (нижняя сторона карниза, где крыша выходит за пределы сайдинга), которые обеспечивают вентиляцию чердачного помещения. Вентиляционные отверстия софита работают в сочетании с другими типами вентиляционных отверстий, такими как коньковые вентиляционные отверстия, для обеспечения непрерывного потока воздуха через чердачное помещение.

Фронтонные вентиляционные отверстия

Фронтонные вентиляционные отверстия — это отверстия во фронтоне (треугольная стена в конце скатной крыши), которые обеспечивают вентиляцию чердачного помещения. Фронтонные вентиляционные отверстия бывают разных форм и размеров, например, треугольные, прямоугольные или круглые.

Вентиляционные отверстия

Вентиляционные отверстия — это вентиляционные отверстия, в которых используется электрический вентилятор для выталкивания воздуха из чердачного помещения, а не естественная конвекция. Они часто используются в более жарком климате или на чердаках с малой или отсутствующей естественной вентиляцией. Вентиляционные клапаны могут быть установлены в различных местах, например, на крыше или на самом чердаке, и управляются термостатом или гигростатом для включения и выключения по мере необходимости. Вентиляционные вентиляторы более энергоэффективны, чем традиционные, поскольку их можно запрограммировать на включение только тогда, когда температура на чердаке достигает определенного уровня. Они имеют тенденцию удалять горячий воздух и влагу быстрее, чем только естественная вентиляция.

8 Распространенные проблемы, вызванные плохой вентиляцией

Вентиляция чердака является важным аспектом поддержания общего состояния здоровья и долговечности дома. Без надлежащей вентиляции может возникнуть ряд проблем с кровлей, от накопления тепла и влаги до наледи и снижения энергоэффективности. Эти проблемы могут привести к структурным повреждениям, росту плесени и грибка, а также к дорогостоящему ремонту. Кроме того, плохая вентиляция также может привлекать вредителей и сокращать срок службы кровельных материалов. Для получения дополнительной информации рассмотрите следующие проблемы.

1. Скопление тепла на чердаке

Если чердак не проветривается должным образом, горячий воздух попадает внутрь. Это приводит к постепенному повышению температуры. Когда чердачные температуры достигают определенного уровня, они могут начать повреждать кровельную систему и другие элементы конструкции. Накопление тепла может произойти из-за заблокированных вентиляционных отверстий или из-за того, что вентиляционных отверстий недостаточно для размещения чердака и крыши.

2. Скопление влаги

Плохая вентиляция также может привести к скоплению влаги на чердаке. Длительное присутствие влаги в конечном итоге вызовет рост плесени и грибка, что неприглядно и опасно как для вашего здоровья, так и для здоровья вашего дома. Если их не лечить, плесень и грибок могут перейти к гниению и гниению, в результате чего строительные материалы теряют прочность и портятся. Это может иметь катастрофические последствия, поскольку может остаться незамеченным до тех пор, пока не будет нарушена структурная целостность. Следите за признаками повреждения водой в вашем доме и регулярно проходите осмотр кровли, чтобы устранять проблемы до того, как они проявятся.

3. Провисающий настил

Настил крыши включает в себя деревянные доски или листы, которые образуют всю поверхность крыши. Когда он скомпрометирован, он может начать изгибаться или свисать, вызывая провисание. Это часто вызвано сочетанием таких факторов, как неправильная установка, недостаточная вентиляция, повреждение водой, возраст и неправильное распределение нагрузки. Тем не менее, провисание настила может стать серьезной проблемой, поскольку оно может ослабить структурную целостность крыши. Важно устранить любые признаки провисания, как только они будут замечены, и отремонтировать или заменить их профессиональным подрядчиком по кровельным работам.

4. Наледи

Плохая вентиляция также может привести к образованию наледей, представляющих собой потенциально опасные гребни льда, образующиеся вдоль карнизов крыши. Ледяные заторы обычно образуются, когда на крыше скапливается снег, а температура на чердаке выше, чем снаружи. Тепло от чердака приводит к тому, что нижний слой снега на крыше тает, и вода стекает по крыше к карнизу. На карнизе температура обычно ниже, и вода может снова замерзнуть, образуя ледяную запруду. Это предотвращает дренаж и по мере его продолжения может начать оказывать нагрузку на кровельную систему. При неправильном подходе это может повредить крышу и привести к протечкам.

Как неправильная вентиляция, так и недостаточная изоляция играют роль в образовании наледи, поэтому важно работать с профессионалом, чтобы убедиться, что ваша кровельная система работает эффективно.

5. Снижение энергоэффективности

Как уже упоминалось, без надлежащей вентиляции чердака горячий воздух попадает внутрь и вызывает повышение температуры. Затем это тепло может передаваться в жилые помещения в вашем доме, что затрудняет регулирование температуры. В летние месяцы это может создать чрезмерную нагрузку на вашу систему отопления, вентиляции и кондиционирования воздуха, что приведет к увеличению счетов за электроэнергию. Это также может привести к более дорогому ремонту и замене ОВК с течением времени.

6. Сокращение срока службы кровельных материалов

Помимо всего вышеперечисленного, плохая вентиляция чердака также может значительно сократить срок службы кровельных материалов. Накопление тепла может привести к тому, что черепица станет хрупкой и растрескается, что потребует более частой замены. Скопление влаги, вызванное отсутствием воздушного потока, также может ослабить кровельные материалы и сократить общий срок службы всей вашей системы. Водоросли, плесень, грибок и рост мха могут вызвать неприглядное обесцвечивание, появление пятен и сократить срок службы ваших кровельных материалов. Кроме того, дополнительное тепло и влага могут увеличить вес крыши, что может привести к провисанию или даже полному обрушению, если своевременно не принять меры. Поддерживая надлежащую вентиляцию чердака, домовладельцы могут продлить срок службы своей крыши и избежать ненужного ремонта или преждевременной замены крыши.

7. Заражение вредителями

Наконец, плохая вентиляция чердака может привлечь различных вредителей. Некоторые из наиболее распространенных типов вредителей, заражающих крышу, включают термитов, крыс и мышей, белок, енотов, птиц, ос, пчел и даже тараканов. Каждый тип вредителей может нанести уникальный ущерб и потребовать профессионального удаления, но без исправления вентиляции они, скорее всего, продолжат свое существование.

Надлежащая вентиляция чердака является важным аспектом ухода за домом и обеспечения безопасности вашей семьи. Чтобы помочь вам решить любые проблемы с вентиляцией, важно найти профессионального подрядчика по кровельным работам, которому вы можете доверять, например, First Star Exteriors. Наши подрядчики могут помочь вам определить объем вентиляции, необходимый вашему дому, оценить ваши текущие уровни и исправить любые несоответствия между ними. В First Star Exteriors мы гордимся практичными, представительными партнерскими отношениями с нашими клиентами, поэтому мы всегда работаем, чтобы убедиться, что ваши потребности удовлетворены.
