Индукционный котел отопления своими руками

В последнее время человечество охватила новая, но от этого не менее правильная, тенденция к сокращению уровня расхода природных ресурсов. Наша планета не сможет вечно дарить нам дрова, нефтепродукты, газ, уголь. А пока альтернативные и неисчерпаемые источники энергии не найдены, нужно отталкиваться от того что есть. Эффективно, с минимальными затратами обогреть дом способны помочь индукционные котлы отопления. Эти устройства интересны тем, что они доступны каждому. При желании и должной сообразительности, можно соорудить индукционный котел отопления своими руками у себя дома. Его работа основана на грамотном применении индукционной энергии электричества, что положительным образом скажется на семейном бюджете.

Принцип работы устройства

Данное оборудование имеет специальную конструкцию, которая позволяет преобразовывать электроэнергию в тепло необходимое для обогрева помещения. Устройство такого котла, говоря точнее, его индукционная система – именно то, что приводит к очень быстрому нагреву теплоносителя в условиях равнозначного расхода энергии.

(См. также: Индукционная печь своими руками)

Говоря в целом, индукционный котел отопления – не что иное, как особый трансформатор или электрический индуктор, в состав которого входят первичная и вторичная короткозамкнутые обмотки, каждая из которых имеет свое предназначение:

Интересно! Любопытно, что работа индукционного котла отопления не сопровождается выделением отходов от сгорания топлива. Это позволяет отбросить беспокойство по поводу чистоты помещения и окружения. Свойство, которое ставит данную технику на ступень выше аналогов.

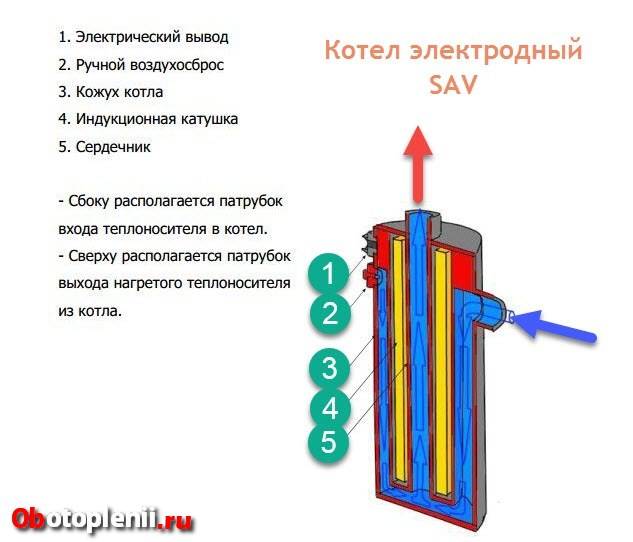

Внутри индуктивных котлов холодный теплоноситель вводится и отводится после своего нагрева с помощью двух патрубков. Для людей, загоревшихся желающих создавать индукционные котлы отопления своими руками, перед началом работы важно ясно осознавать, что нижний патрубок, который занят поставкой охлажденного теплоносителя, должен быть установлен на вводный участок магистрали, а верхний необходимо монтировать к подающему участку трубопровода.

Особенности функционирования

• Вначале работы индукционного нагревательного устройства носитель с любой степенью очистки (вода, антифриз и т.д.) попадает внутрь котла через входной патрубок. Последний элемент должен быть приваренным к наружному корпусу;

(См. также: Установка газовых котлов отопления своими руками: сделаем это вместе)

• Далее на внутреннюю обмотку подается напряжение, что приводит к возникновению электромагнитного поля, которое направит вихревые токи к поверхности сердечника;
• Спустя определенный промежуток времени интенсивность и количество вихревых токов возрастает в разы, что приводит к нагреванию сначала поверхности сердечника, а затем и всего элемента;
• Результатом вышеупомянутых процессов является генерация тепла котлом, которое впоследствии передается теплоносителю, циркулирующему по устройству;

(См. также: Отопительные котлы)

• Образовавшийся гидростатический напор помогает прогретому теплоносителю попасть в отопительную сеть.

Циркуляция теплоносителя качественным образом сказывается на оборудовании, сводя вероятность его перегрева к нулю. Жидкость после достижения определенной температурной отметки сразу же попадает в отопительную сеть. Кроме того, индукционный котел отопления постоянно вибрирует, что препятствует образованию накипи на внутренних стенках котла.

Вихревые индукционные котлы отопления уникальны тем, что стандартные нагревательные элементы, которые не способны выдерживать интенсивную эксплуатацию, в них полностью отсутствуют. В результате вероятность поломки снижена в разы. Разъемных соединений нет также. Значит – протечка практически невозможна. Кроме всего прочего, данное оборудование можно устанавливать хоть в спальне, так как оно работает очень тихо. (См. также: Обвязка котла отопления своими руками)

Руководство и советы

Делать индукционные котлы отопления своими руками не так уж и сложно, главное – наличие базовых навыков, некоторых инструментов, материалов и стремления.

• Для облегчения работы по изготовлению устройства, сбережения сил и сохранения нервной системы, лучше всего иметь в наличии высокочастотный сварочный инвертор. Если уж совсем в идеале, то лучше, чтобы у аппарата было устройство для плавной регулировке тока, который по своей величине должен быть прямо-пропорциональным мощности котла, который запланирован. Наиболее оптимальным показателем считается сила в 15 ампер. Хотя, при этом никто не запрещает создать и более мощное оборудование;
• В качестве материала, который будет нагреваться в электромагнитном поле, идеально подойдут нержавеющие отрезки катанки или же проволоки. Говоря про диаметр проката, то тут все демократично – 7 мм – вполне достаточно. Далее, орудуя кусачками, необходимо нарезать материал на отрезки длиной 5 см каждый;
• Корпус котла выступает одновременно и как участок отопительного трубопровода и как основа, на которой формируется индукционная катушка, поэтому для его изготовления наиболее подходящим выбором является пластиковая толстостенная труба. Ее внутренний диаметр должен быть немного меньший, чем 5 см;
• К отопительной системе конструкция подсоединяется при помощи переходников. Тот, что будет пропускать охлажденный теплоноситель, необходимо прикрепить к основанию корпуса;
• На дне пластиковой трубы обязательно наличие металлической сетки;
• Кусочки проволоки можно засыпать произвольно, пока внутреннее пространство не заполнится полностью;
• Аналогично способу закрытия переходника, та же процедура выполняется и для верхней части устройства;
• Последним моментом остается сооружение индукционной катушки. Для этого достаточно намотать на пластиковую трубу 90 витков эмалированного провода из меди. Важно, чтобы витки были аккуратно намотаны и были расположены как можно ближе к середине изделия;
• Конструкция уже, считай, готова, осталось только объединить ее с отопительной сетью. С этой целью от трубопровода необходимо отрезать часть трубы. В образованный разрыв нужно установить готовый аппарат. В данной процедуре помогут переходники;
• Осталось соединить индукционную катушку и высокочастотный инвертор. После этого «слияния» отопительная сеть наполняется водой. Важно помнить, что до момента поступления теплоносителя в систему, включать котел запрещено – корпус гарантированно оплавится.

Ну вот, пожалуй, и все основные советы, которые помогут изготовить индукционный котел отопления своими руками. При должной сноровке и внимательности эта задача выполняется легко. Самостоятельное создание данного аппарата является не только полезным опытом, но и приятно удивит своей экономичностью, как в процессе производства, так и в процессе эксплуатации.

чертежи своими руками, инверторный для частного дома, самодельный котел, видео

Индукционный котел отопления отличается хорошей экономичностью и длительным сроком службы

Выбирая котел для отопления дома, владельцы руководствуются, прежде всего, тем, какой источник нагрева доступен для помещения. Газ – самое дешевое топливо, но подведен далеко не вовсе населенные пункты. Электричество – самое распространенное, но не самое дешевое. Индукционный отопительный котел вырабатывает достаточно высокий КПД, при меньшем потреблении электричества, по сравнению с другими электрическими вариантами.

Принцип работы индукционного котла

Основа принципа работы котла – создание из электрической энергии тепловую. Действие электромагнитной индукции состоит в следующем – через катушку, обмотанную проволокой, пропускаем ток, вокруг этой намотки возникает электромагнитное поле. Помещенный в катушку металлический сердечник (имеющий свойство притягиваться магнитом) начнет быстро нагреваться.

Механизм генератора тепла: это электрический индуктор, состоящий из первичной, вторичной обмотки и сердечника. Перерабатывая электроэнергию в вихревые токи, первичная обмотка направляет электрополе на вторичную обмотку, которая в свою очередь передает энергию носителю. Под влиянием электромагнитного поля, в корпусе и сердечнике образуются вихревые токи.

Они разогревают металл. Вода забирает тепло от сердечника и распространяет его по зданию.

А вот какой вид отопления выбрать для загородного дома, вы узнаете, прочитав статью на следующей странице: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/otoplenie-zagorodnogo-doma

Работа индукционной плиты основана на том же принципе. Такие плитки гораздо экономичнее, по сравнению с обычными электроплитами. Это достигается путем, отсутствия потери тепла, при передаче тепла от нагревателя, к посуде. Маркетологи на сегодняшний день обозначают индукционные котлы отопления, как передовые разработки, созданные на новом принципе. Но на сома деле – это не совсем так. Индуктивные принципы применяются с прошлого века для плавильных печей. Также не используются никакие новые материалы для изготовления котлов.

М. Фарадей открыл явление индукции в 1831г.

Индукционные варианты более безопасны, по сравнению с другими отопительными котлами, в обслуживании практически не нуждаются. Они не содержат динамических деталей, и как следствие, не имеют механического износа. При достаточном охлаждении, срок службы катушки не ограничен. Отдельного помещения такие котлы не требуют. По сравнению с газовыми котлами, практически не нуждаются в профилактических работах.

Преимущества индукционного котла:

• Постоянная циркуляция теплоносителя;
• Отсутствие нагревательных элементов;
• Бесшумность.

Индуктивный электрокотел способен обогреть не только площадь небольшого частного дома, но и производственные помещения, при этом не нужно больших затрат на монтаж и обслуживание. Представленные на рынке индукционные котлы отопления не из дешевых. Причина в датчиках системы. Инвертор, применяемый в системе управления, повышает стоимость котла отопления.

Отопительные котлы для дома отличаются многими характеристиками. Подробнее об этом можно прочитать на сайте: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/kotly-otopleniya

Как сделать индукционный котел отопления своими руками

Противники установки индукционных котлов приводят закон сохранения – 1 кВт электроэнергии способен выработать тепловой энергии так же не больше 1 кВт. Да, любой водонагреватель, потребляя 1кВт электроэнергии, производит также 1 кВт энергии. Но не вся она тепловая. Более продуктивными в производстве тепловой энергии являются именно индукционные водонагреватели, в сравнении с ТЭНовыми. Сделать самодельный индуктивный водонагреватель не сложно. Используемые при этом материалы можно найти без особого труда и не высокой цене. Схема такого индуктивного устройства довольно проста.

Для преобразования электроэнергии в тепловую, необходим:

• Индуктор;
• Переменный ток 50 Гц;
• Сердечник из материала, к которому «липнет» магнит;
• Чертежи котла индукционного отопления (найти не проблема).

Для корпуса индукционного котла нужно взять трубу диаметром 5 см. Трубу заполняют кусочками проволоки, 5-7 см, диаметром не более 7 мм. Для соединения котла с системой труб, понадобятся переходники. Схема системы отопления поможет определиться с характеристиками.

Лучше установить автоматическое отключение электроэнергии при утечке теплоносителя. В этом случае, электромагнитное поле не исчезнет, если не отключить подачу электроэнергии, и корпус с креплениями попросту расплавятся.

Делаем индукционную катушку – главный элемент нагревания. Для этого берем медную проволоку, обматываем ее вокруг корпуса, приблизительно 85-99 витков. Интервал между витками соблюдаем равный. Простейший индукционный котел готов. Такой индуктор можно установить в любом месте трубопровода. На этом же принципе работает индукционный парогенератор.

О преимуществах и недостатках двухконтурного котла узнавайте в следующем материале: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/dvukhkonturnyj-gazovyj-kotel

Модернизация индукционного отопления

У индукционных систем отопления зачастую одобрительные отзывы. Беззвучность, эффективность и долголетие, являются бесспорным плюсом системы отопления. Одна из разновидностей системы – эксплуатация индукционного водонагревателя для отопления. Индукционный водонагреватель можно купить, и вмонтировать в систему трубопровода.

Можно подобрать схему индукционного отопления своими руками. В этом случае можно хорошо сэкономить свои средства.

Но, для более эффективной работы индукционной системы, важно знать некоторые нюансы. Устанавливая индукционную плиту в конструкцию, ее подключают к зарядному устройству, аккумуляторам и инвертору. Инвертор – прибор, который переводит постоянный ток в переменный. Его применение сводит количество потребляемой электроэнергии для системы отопления фактически к нулю.

Для меньшего потребления энергии, нужно:

• Инвертор на 4 кВт;
• 2 аккумулятора 250 А*ч;
• Устройство для заряда аккумуляторов.

Подключаем синхронно 2 аккумулятора, и к ним зарядку. В них генерируется постоянный ток, и подается на инвертор. Инвертор конвертирует постоянный ток в переменный. Затем инвертор передает ток на индукционную плиту, а зарядка непрерывно заряжает аккумуляторы. Тем самым, расход устройства зарядки в 24 В и есть потребление энергии индукционного отопления дома. Затраты на насос считаем отдельно. Индукционные нагреватели применяют только модификациях с принудительной циркуляцией.

Описание инверторного котла отопления

Инверторный котел стал доступен бытовому потребителю, в отличие от промышленных предприятий, сравнительно недавно. В основе устройства котла 2 основных цилиндра, помещенных во внешний. Вариант такого котла более безопасен. При правильном монтаже, пожаробезопасность на порядки выше, по сравнению с газовыми, угольными и дровяными котлами.

Принцип работы инверторного котла:

• Теплоноситель протекает во внутреннем цилиндре;
• Цилиндр, пропускающий через себя ток, обеспечивает нагрев теплоносителя;
• В роли теплоизолятора выступает внешний цилиндр;
• Основа работы котла – электромагнитная индукция.

Механизм инверторного котла практически исключает утечки теплоносителя. Важным качеством является то, что в качестве теплоносителя можно применить любой вариант (вода, антифриз, масло). Преимущество использования антифриза в том, что при отключении котла в зимний период, батарея не замерзнет и не лопнет. Модели инверторного котла небольшой мощности зачастую имеют возможность работать от аккумулятора, что значительно сокращает затраты на электроэнергию.

При установке инверторного котла в систему отопления, важно правильно подключить заземление.

Инверторная система позволит быстро набрать нужную температуру, и обеспечит экономный расход электричества. Такие системы с успехом применяются в производстве сплит–систем. Кондиционер–инвертор имеет гораздо больший срок службы, чем стандартные сплит-системы.

Индукционный котел отопления своими руками (видео)

Индукционные устройства – это практичные и экономичные системы, не требующие трудного монтажа и сервисного обслуживания. Как правило, малые габариты позволяют монтаж в любых помещениях, и не требуют перестройки системы отопления. Пожаробезопасность индукционных котлов отопления позволяет их применять в загородных домах, даже если хозяева там появляются не часто.

Индукционный котел отопления: отзывы, преимущества и недостатки

Сегодня мы поговорим с вами об индукционном нагреве. Многие пытаются представить индукционные котлы как нечто инновационное, что якобы сэкономит наши деньги и обеспечит существование нашей системы отопления. И что это на самом деле?

На самом деле индукционные котлы очень дороги, крупногабаритны, неудобны в эксплуатации и не наделены достаточным количеством свойств и качеств, необходимых для нормальной работы современного электрокотла отопления.

Те люди, которые изобретают эти котлы и пытаются продать их вам, ничего не говорят потребителю об этих аспектах своей продукции, а выставляют на свет только положительные качества. Здесь мы отобразим все плюсы и минусы индукционного нагрева дома.

Что говорят производители индукционного нагрева?

Чаще всего производителей индукционных котлов отопления сравнивают с традиционными, а традиционные составляют 99% всех электрокотлов на рынке.

Котлы всегда сравниваются по следующей схеме: выделяются мнимые недостатки отопительных котлов и положительные качества индукционного отопления дома.

Например, такие индикаторы:

• ТЭНов много;
• Что якобы может выйти из строя один или даже несколько нагревательных элементов;
• Говорят, что котел может потерять работоспособность;
• Особое внимание уделяют накипи, которая может появиться в виде отложений прямо на самой поверхности нагревательных элементов;
• Сложность и громоздкость конструкции обусловлена ​​достаточно большим количеством электрических контактов;
• Создатели индукционных котлов утверждают, что их котлы служат дольше за счет того, что умеют смягчать воду;
• Абсолютно голословное и голословное утверждение, что требуется периодическая замена прокладок, ТЭНов и стояков.

Индукционный нагрев: отзывы. Индукционный нагрев дома

Современная разработка

Как оказалось, индукционные технологии начали применяться в 1900 году. Тогда же появились индукционные нагреватели и печи. Индукционные котлы отопления появились только в 2000 году. Котлы не новое открытие, эти технологии просто никем не применялись в этом направлении, это можно сказать констатацией.

Сделка

Есть заявление производителя, что индукционные котлы способны экономить до 30% электроэнергии по сравнению с ТЭНами и электродными котлами. Почему стоит выбрать индукционный нагрев? Отзывы узкопрофильных специалистов подтверждают этот факт.

Во-первых, КПД котлов более 90%, это достигается за счет моментального нагрева теплоносителя,

Во-вторых, если купить обычный электрокотел и использовать в качестве теплоносителя не очень хорошую воду, то никто не будет дать вам гарантию на них. Котлы ВИК могут использовать любой теплоноситель с сохранением гарантии.

В-третьих, котлы оснащены датчиком температуры, поэтому работают не постоянно, а только на обогрев. Благодаря этому индукционный нагрев выгоден. Отзывы реальных пользователей подтверждают эти цифры на практике.

Долгий срок службы

Производители котлов утверждают, что они могут эксплуатироваться без обслуживания длительное время, до 25 лет. И что, в отличие от других типов (электродных или ТЭНов), КПД намного выше. Давайте посмотрим на это заявление.

Во-первых, конструкция котлов неразборная, так как в ней нет быстроизнашивающихся деталей. Поэтому техническое обслуживание не требуется.

Во-вторых, катушка изготовлена ​​из изолированного медного или алюминиевого провода, и ее повреждение исключено.

В-третьих, труба, на которую наматывается провод (индукционная катушка), имеет специальный слой для предотвращения коррозии металла, так как он взаимодействует с теплоносителем.

В-четвертых, система безопасности защитит от скачков напряжения и возможного перегрева или утечки охлаждающей жидкости. Поэтому многие пользователи склоняются к индукционному нагреву. Отзывы людей, уже использующих данные агрегаты, имеют только положительные характеристики.

Приведенные аргументы доказывают надежность индукционного нагрева, в отличие от использования нагревательных элементов или электродов. Так как они требуют постоянной замены нагревательных элементов, вы будете нести постоянные расходы на вызов техников.

Сохранение рабочих параметров

Агрегаты на основе электродов и нагревательных элементов очень быстро перестают соответствовать своим техническим параметрам, это связано с образованием накипи. Накипь быстро разрушит нагревательный элемент и ваша система отопления может «встать» в самый неподходящий момент.

Избежать образования накипи можно только одним способом: вода в системе должна быть либо дистиллированной, либо мягкой (очищенной). Это достигается за счет двойного контура и системы теплообменника, что приводит к общему увеличению стоимости.

Индукционные установки полностью исключают образование накипи, так как принцип магнитной индукции предполагает нагрев трубы (змеевика), которая имеет небольшую вибрацию, поэтому на стенках невозможно закрепить накипь.

Бесшумный

Многолетняя эксплуатация на практике показала, что индукционные электрические котлы практически бесшумны. Шум может создаваться только двигателями насосов или другими электрическими устройствами. Таким образом, заявление пользователей можно считать правильным.

Сейф

Системы индукционного нагрева имеют собственную группу безопасности, которая защищает агрегат от скачков напряжения, протоков, перегрева. Можно ли сказать, что устройство безопасно? Без сомнения, стоит. Вихревой индукционный котел имеет неразборную конструкцию, так как не требует обслуживания, поэтому получить какую-либо поломку практически невозможно.

Критика неправильных котлов отопления

Указано, что в качественном индукционном котле нет ТЭНов. Конечно, это не так, ведь без ТЭНа нам нечем было бы нагревать воду, то есть он всегда есть в любом бойлере!

В подавляющем большинстве установленных электрокотлов ТЭН не выходит из строя почти весь срок службы котла.

Если ТЭН все-таки вышел из строя, то мы легко его меняем, так как он находится под фланцем или на резьбе. Если вдруг ни с того ни с сего сломается агрегат при индукционном нагреве, то заменить его практически невозможно.

Теперь о накипи … В чайнике она есть, а в домашних отопительных системах ее нет, потому что там вода вообще не кипит, отложения есть всегда и везде, в любых системах: на газе, дизельные, дровяные, электрические, отопительные, электронные, индукционные котлы. Неважно какой котел. Отложения всегда будут присутствовать, так как это отложения, которые всегда присутствуют в воде. Это не недостаток и не преимущество, а реальность.

Об электрических контактах. Производители пишут, что в индукционном нагревательном котле отсутствуют электрические контакты. Но на самом деле электрические контакты есть всегда и везде. А если говорить о котлах отопления, то электрические контакты, клеммники. отсутствовал там много лет. Под резьбовыми соединениями есть электрические контакты, не требующие подтяжки, а есть пружинные зажимы, обслуживание которых тоже не стоит.

Относительно срока службы ТЭНа и цифр аргументирующих этот срок. Непонятно, откуда взяты эти цифры и как они подтверждаются. Кроме того, здесь авторы путают системы водоснабжения и отопления. В системе отопления не так много примесей, как в системе водоснабжения. Умягчение воды в носителе системы отопления не требуется.

Следует отметить, что в индукционном котле замена узлов практически невозможна, т.к. все находится в герметичной колбе и ее надо разрезать, чтобы что-то оттуда вытащить.

Раскрываем главный миф индукционного нагрева

В последнее время уже перестали говорить, что КПД у индукционного нагрева выше КПД отопительного котла в 2-3 раза. Но сторонники индукционного котла утверждают, что отопительный котел быстро теряет свои свойства и выходит из строя, потому что на нем скапливается накипь!

Говорят, что в течение года мощность отопительного котла снижается на 15-20%. Это действительно так?

Да, отложений на самом деле нет, но систему отопления и водопровод ни в коем случае нельзя путать. Например, накипь фактически образуется в системе водоснабжения, точно так же, как она образуется в чайнике, который мы видим на кухне каждое утро. Это никогда не мешает нашей работе, мы знаем, и нет сомнений, что вода в чайнике все равно кипит.

Наоборот, в известной нам системе отопления примеси в воду попадают редко. Слой осаждения очень тонкий и не создает каких-либо существенных препятствий для теплопередачи.

Если энергия куда-то ушла из сети, то полностью она никуда не исчезает. Оно превращается в абсолютное тепло и нагревается теплоноситель, который, в свою очередь, нагревается с точно такой же эффективностью, с какой нагревался раньше и с каким будет нагреваться всегда. Если бы это было не так, десятка лопнула бы от избыточной энергии.

При появлении накипи происходит теплообмен при более высокой температуре. Ни о каком снижении КПД не может быть и речи, какая бы температура не была в нагревательном элементе.

КПД индукционных котлов

Стоимость и обслуживание индукционных отопительных котлов

Индукционные отопительные котлы в 2 раза дороже отопительных котлов. Несмотря на то, что они качественно ниже, как мы видели из критического анализа их так называемых «достоинств».

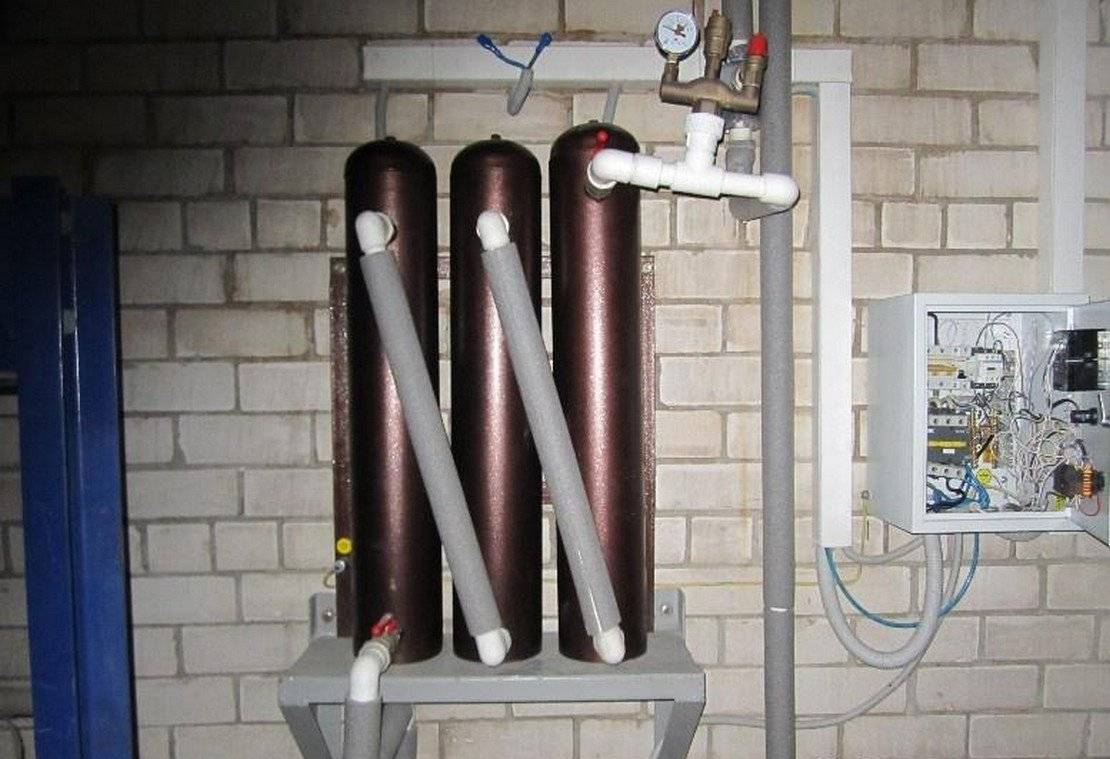

Также они весят в 2 раза больше котлов отопления, имеют большие громоздкие габариты, а вся электронная начинка находится снаружи. В то время как в котлах отопления он спрятан в самом котле. А тут еще дополнительный ящик, который иногда негде разместить, особенно если речь идет об очень маленьком помещении для котельной.

В индукционных котлах нет автоматического выбора мощности, то есть только ТЭН котел может сам выбирать на какой мощности ему нужно работать в данный момент.

При индукционном нагреве дома будут постоянные скачки напряжения и перегрузки, а в отопительных котлах реле работает очень тихо. И заметить это можно только как тихие щелчки, находясь рядом с работающим котлом.

Даже в индукционных котлах полностью отсутствует тепловая защита от перегрева и замерзания, которая имеется в котлах отопления.

В индукционных котлах нет датчиков низкого давления воды. Отсутствует индикация ошибки, позволяющая точно установить неисправность, из-за которой он встал (на дисплее котла отопления будет мигать соответствующий индикатор).

Но самое главное чего нет у индукционных котлов — это возможность подключения бойлера!

Преимущества и недостатки

Индукционные отопительные котлы в настоящее время являются одним из самых популярных способов обогрева жилых помещений.

Это достигается за счет следующих преимуществ:

1. Высокий КПД и, как следствие, низкое энергопотребление.
2. При желании котел может работать при низком давлении и от разного вида тока: постоянного, переменного.
3. Сопротивление накипи. Это связано с конструкцией котла.
4. Экономия средств, так как такой агрегат работает быстрее в среднем на 25%.
5. Разъемных соединений в конструкции нет, поэтому о протечке можно забыть.
6. Нет вещей, которые можно изнашивать. Длительный срок: около 30 лет.
7. Данный котел может работать совместно с другими системами: дровами, газом и т.д.
8. Вода может быть не единственным видом теплоносителя. Можно использовать антифриз или масло.
9. Отдельное вентилируемое помещение не требуется. Кроме того, вы можете установить его самостоятельно.

Про антифриз для системы отопления можно прочитать в этой статье.

Кроме того, индукционный котел имеет и достаточно недостатков:

1. Во-первых, это стоимость. Например, SAV 5 кВт стоимостью около 40 тысяч рублей, а Protherm Skat 6 кВт около 23 тысяч рублей. Качество всегда означает хорошую цену.
2. Во-вторых, это габариты агрегата и его вес. Самый маленький котел весит не менее 20 кг, поэтому его чаще всего устанавливают на полу.
3. В-третьих, если вы устанавливаете агрегат в доме в 2-3 этажа, вам понадобится циркуляционный насос хорошей мощности.

Покупать или не покупать индукционный котел?

Конечно, вы сами должны принять решение, какой котел покупать: качественный ТЭН или все-таки более громоздкий, менее производительный и дорогой индукционный котел.

Но необходимо учитывать следующее: индукционный котел не является агрегатом для систем отопления, особенно если они индивидуальные и не требуют больших мощностей. Конечно, без индукционного нагрева в некоторых производственных областях технического производства не обойтись, но это касается производственных задач.

Все-таки нечего тащить в дом сложный, тяжелый и дорогой агрегат. Можно обойтись и более элегантным решением – отопительным котлом.

Производители индукционных котлов отопления умышленно дают неполную информацию о своей продукции, что вводит в заблуждение тех, кто делает выбор в сторону того или иного котла. Здесь важно говорить правду и показывать свой товар со всех сторон, чтобы люди знали, что покупают.

Экспертиза котла индукционного нагрева

Один из ведущих российских специалистов в области монтажа и обслуживания котлов в России Владимир Сухоруков в одной из своих программ на YouTube «Индукционный котел — большое недоразумение», вышедшей 12 декабря 2020 года, подробно и в Подробно о том, что индукционные отопительные котлы уступают традиционным отопительным котлам.

Владимир Сухоруков не нашел повода для использования индукционного котла в котельной. Более того, он настоятельно не советует покупать индукционные котлы ни при каких обстоятельствах, когда есть качественные котлы отопления, работающие стабильно и безотказно.

Возможно, вам стоит прислушаться к совету эксперта.

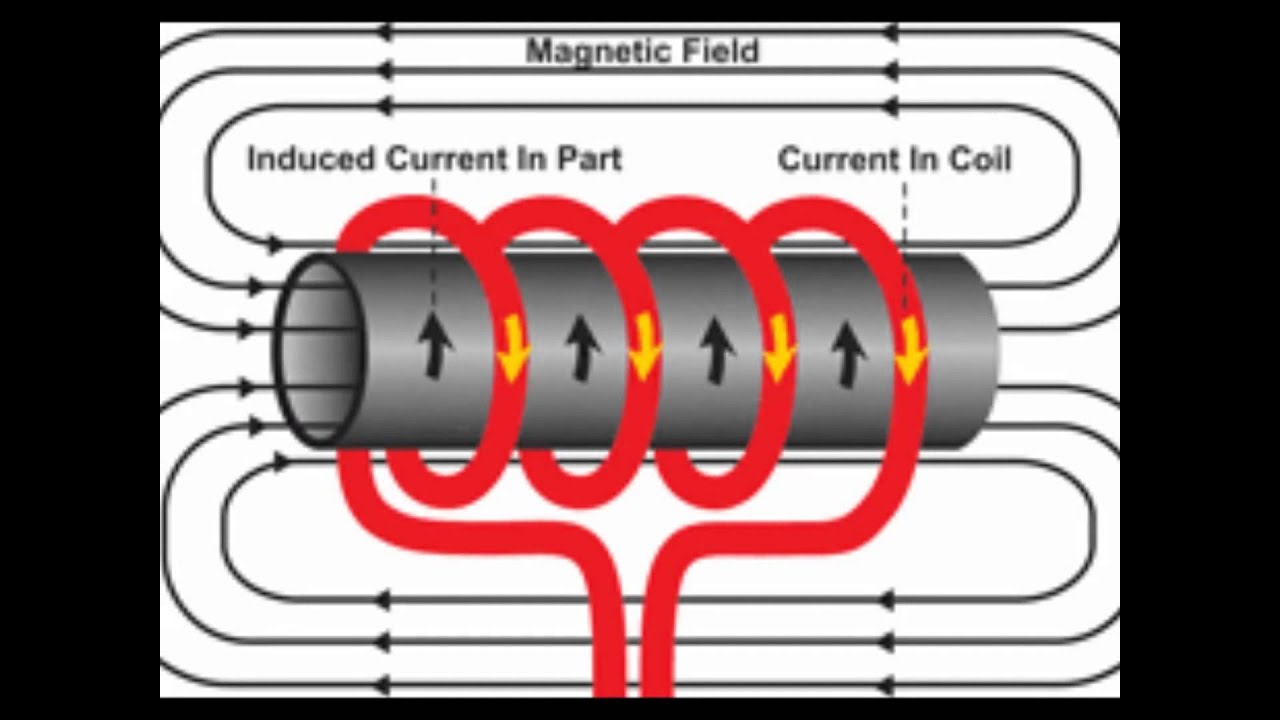

Вокруг любой катушки, по которой течет переменный ток, создается переменное магнитное поле. Эффект объясним и понятен. Если в это поле поместить электропроводящий материал, то в нем возникают индукционные токи (токи Фуко), которые нагревают этот материал. Если материал ферромагнитный, то его постоянное перемагничивание делает процесс нагрева очень эффективным. Конструктивные размеры, форма индуктора и трубок подобраны таким образом, чтобы тепловая энергия, создаваемая вихревыми токами, выделялась в трубах вокруг индуктора, и энергия от перемагничивания этих трубок передавалась теплоносителю и поступает в систему отопления или ВН С. Проще говоря, это лабиринт труб, к которым особым образом «идет» индуктор — трансформатор. За счет электромагнитного поля индуктор быстро и очень эффективно нагревает сердечник, который в свою очередь нагревает теплоноситель. В такой конструкции нечему «выгорать». Сердечник изготовлен из ферромагнитной стали толщиной до 10 мм, срок службы такого котла может достигать 30 лет. Шкала. Сейчас на рынке активно продвигаются различные системы гидромагнитной защиты воды ГМС. Не будем на них останавливаться. Скажем так, индукционные нагреватели конструктивно и принципиально вбирают в себя достоинства ТМС, но обладают и дополнительными свойствами водоподготовки. Микровибрация с частотой 50 Гц внутри котла также обеспечивает максимальную защиту от накипи. Давайте посчитаем дальше и прикинем затраты минимум на 4 года вперед. Первый год эксплуатации ТЭН котла. Купили и установили котел ТЭН — 24 кВт, 30 000 руб. Среднемесячная температура в самый холодный месяц на улице -20°С. Среднемесячная температура за отопительный сезон из 222 дней или 7 месяцев -5,6°С. Сколько придется платить за электрическое отопление? Новый котел ТЭН в первый год эксплуатации работает достаточно эффективно. Для обогрева 240 м2 площади за весь отопительный период он будет работать в среднем суммарно непрерывно, 10 часов в сутки. Работают циклично, т.е. включаются, прогреваются до заданной температуры, выключаются и т.д. Примем, что 24 кВт умножаем на 10 часов в сутки, умножаем на 30 дней, умножаем на тариф 2,70 рубля за кВт. Итого: 19 440 рублей в месяц. Или вообще на отопительный сезон 136 080 руб. Второй год эксплуатации. Для нагревательных элементов второй отопительный сезон означает потерю мощности ≈ 15%. Для отопительного котла это означает, что он будет работать дольше, чтобы достичь заданной температуры в помещении и, соответственно, потреблять больше электроэнергии. Другими словами, потреблять из сети 24 кВт, а отдавать в систему 20,4 кВт тепла. В этом режиме общая непрерывная работа составит в среднем 11,5 часов. Проводим те же расчеты. Сейчас платим 22 356 рублей в месяц, а за отопительный сезон будем платить 156,492 руб. Третий год эксплуатации. ТЭН «проседает» еще на 20%, включается 13,8 часов, сжигает 26 827 руб. в месяц. и 187 790 руб. на сезон. Другими словами, из сети он потребляет 24 кВт, а отдает тепла в систему 16,3 кВт. Четвертый год. Еще 20%, 16,5 часов ежедневно, 32 076 руб. в месяц, 224 532 руб. в сезон. Другими словами, 24 кВт потребляет из сети, а 13 кВт отдает тепла в систему. Неутешительные результаты, за четыре года стоимость эксплуатации котла с ТЭНом может удвоиться. Рассмотрим индукционный нагреватель. Первый год эксплуатации. Для того же дома, той же площади 240 м2 и того же объема достаточно 20 кВ. Мощность котла, работающего на принципе электромагнитной индукции, составляет 20 кВт. Мы уверены, что условия те же. Умножьте 20 кВт на 10 часов в сутки, умножьте на 30 дней, умножьте на тариф 2,7 рубля за кВт. Итого: 16 200 рублей в месяц. Или вообще на отопительный сезон 113 400 руб. Затраты на отопительный сезон остаются неизменными на протяжении всего периода эксплуатации. Благодаря отсутствию накипи КПД не падает, накипь не мешает работе котла. Он работал в среднем по 8 часов в день, и работает на протяжении всего периода службы. Наиболее четко цифры видны на графиках. Каждый месяц эксплуатации индукционного нагревателя позволяет владельцу сэкономить определенную сумму денег. А если за первый год экономия по отношению к ТЭНу котла составит 3240 руб. в месяц, то за 4-й год эксплуатации владелец сэкономит более 15 тыс. руб. ежемесячно. Вихревой индукционный нагреватель сэкономит владельцу приличную сумму более 250 тысяч рублей за 4 года. В отличие от отопительных котлов, индукционные нагреватели не требуют водоподготовки и сезонного обслуживания. Из графиков видно, что индукционные котлы не зря отнесены к разряду энергосберегающих устройств. Разница в цене между индукционным и среднеценовым котлом ТЭНа окупается в течение первого отопительного сезона, и чем холоднее на улице, тем быстрее она окупится. И сравним это со средним ценовым представителем «семейства» ТЭНов котлов. Действительно надежные немецкие и польские котлы по цене не уступают индукционным котлам, хотя имеют те же «фамильные» недостатки. И так, начиная с первого года жизни, индукционный котел начинает активно «набирать очки» по отношению к котлу ТЭНа — экономя деньги владельца. Площадь, кв.м. 901 31 24,0 240 Высота потолков, м 3 Отапливаемый объем, м3 7 20 Расчетная мощность ТЭНа котла 24 Расчетная мощность вихря Индукционный нагреватель 20 Стоимость электроэнергии кВт 2,7 Эксплуатация 1 год 90 201 2 года 3 года 4 года Вихревой индукционный нагреватель КПД котла % 98,0 98,0 98,0 98,0 Номинальная мощность кВт 20,0 20,0 20,0 20,0 Тепловая мощность кВт 20,0 20 ,0 20,0 20,0 Средняя рабочая часов в сутки час 10,0 10,0 10,0 10,0 ТЭН бойлер 9013 5 КПД котла % 98,0 83,3 66,6 53,3 Номинальная мощность ТЭНа котла кВт 24,0 24,0 24,0 Тепловая энергия кВт 24,0 20,4 16,3 13 Среднее количество рабочих часов в день час 10,0 11,5 13,8 16 ,5 Ежемесячные счета за электроэнергию за отопление Индукционный котел руб. 16 200 16 200 16 200 16 200 ТЭН бойлера руб. 19 440 22 356 26 827 32 076 Сезонные расходы на отопление 902 01 Индукционный котел руб. 113 400 113 400 113 400 113 400 ТЭН бойлера руб. 136 080 156 492 187 790 224 532 Экономия за счет использования индукционного котла В месяц руб. 3 240 6 156 10 627 15 876 ​​ На 7 месяцев руб. 22 680 43 092 74 390 111 132 элемент будет продолжать работать, вытягивая больше и больше денег. Выход из ситуации, только в замене самого ТЭНа, а дальше все по тому же сценарию При этом вихревой индукционный нагреватель на протяжении всего срока службы будет выполнять поставленные задачи не теряя своей эффективности . Если купили, чтобы отапливать 240 м2, то и их отапливает. Нагревательный элемент же из-за конструктивных недостатков через 3-4 года сможет эффективно обогревать только две трети помещения и о его замене придется думать. Подведем итоги. Экономить на электроотоплении можно и нужно. Новое поколение систем отопления, работающих на индукционных технологиях, по праву относится к энергосберегающему оборудованию. Вихревые индукционные нагреватели фактически снижают эксплуатационные расходы на электроэнергию с 30% до 50%.
