Инфракрасный теплый пол под плитку: монтаж, особенности и недостатки

Содержание:

1. Какой пол лучше выбрать под плитку
2. Можно ли укладывать пленочный пол под плитку?
3. Особенности устройства ИК пола под плитку
4. Принцип работы
5. Характеристики
6. Достоинства ИК пола под плитку
7. Недостатки
8. Материалы, которые нам понадобятся
9. Технология монтажа
10. Подготовка
11. Разработка укладочной схемы
12. Гидроизоляция
13. Теплоизоляция
14. Укладка термоплёнки
15. Подключение пола
16. Укладка плитки
17. Основы безопасного использования
18. Видео инструкции

Инфракрасный пленочный пол — это система обогрева, осуществляемая с помощью нагревательной тонкой пленки с проводящим ток углеродным слоем (сплошным или расположенным в виде полос). Нагрев помещения происходит не сквозь стяжку, а благодаря инфракрасному излучению, которое нагревает окружающие предметы (элементы интерьера, стены и т. д.), является отличной альтернативой водяному и кабельному напольному отоплению. Его преимущество — простота и быстрота установки.

Лучшим покрытием для любых полов с обогревом, в том числе плёночного типа, считается плитка, особенно при укладке в ванной и кухне (узнайте какой вид полов лучше всего выбрать для кухни и как самостоятельно произвести укладку). Ведь кафель долговечный материал, прочный, влагостойкий и экологически безопасный.

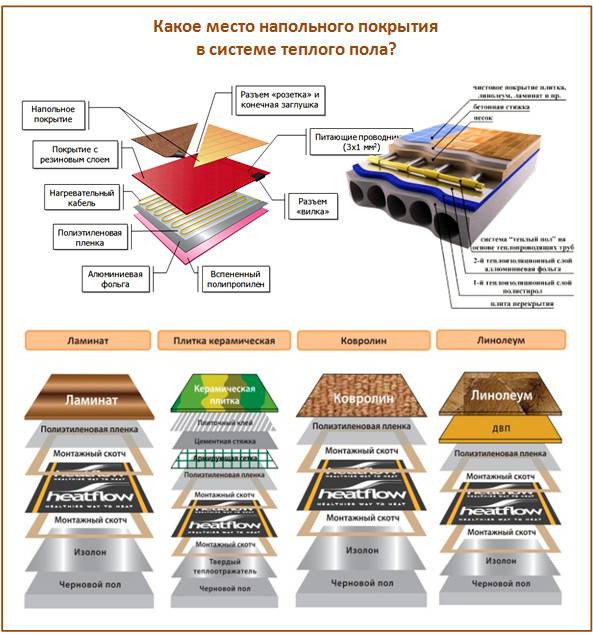

Какой пол лучше выбрать под плитку

Есть различные модели греющих полов, они бывают водяными и электрическими. Последние подразделяются на кабельные, стержневые и плёночные.  Каждый вид имеет свои плюсы и минусы, на которые следует обращать внимание при выборе полового покрытия.

Водяные тёплые полы — конструкция с уложенным трубопроводом, по которому циркулирует нагретый теплоноситель. Чаще монтируется в стяжку.

Электрические кабельные — в качестве элемента нагрева выступает кабель. Как и водяной пол, данный вид чаще заливается бетонной стяжкой, хотя допустим и «сухой» метод монтажа.

Электрические инфракрасные полы — самый лёгкий и недорогой вид для укладки, особенно в квартире. Представляет собой тонкую плёнку с карбоновыми пластинами.

Плюс кафеля, при размещении его на тёплом полу, он не препятствует прохождению тепла, что увеличивает КПД отопительной системы. Плитка кладётся чаще на бетонную поверхность, и фиксируется на клей. Для водяного и кабельного пола залитого стяжкой — это идеальное отделочное покрытие.

Декоративная отделка инфракрасных тёплых полов керамогранитом обладает рядом сложностей и особенностей, так как «пирог» очень тонкий. Но в принципе, запрета на такое соседство не существует.

Можно ли укладывать пленочный пол под плитку?

Прежде чем вы решите производить установку электрического инфракрасного плёночного тёплого пола под плитку ПВХ, следует понимать, как это делать. Поэтому, специалисты советуют ознакомиться с правилами монтажа данной системы, и условиями её эксплуатации.

В инструкции к плёночным тёплым полам указано, что на них можно стелить разный материал: линолеум, ламинат, ковролин. Класть под плитку такое отопительное устройство тоже допустимо. В описание к системе есть рекомендации, как укладывать под плитку ИК пол.

К сведению! Под керамогранит инфракрасные тёплые полы разрешено монтировать и на улице, так как они не боятся влаги.

При обустройстве дорожек у дома данным видом отопления, они никогда не покроются людом.

Особенности устройства ИК пола под плитку

Единственная особенность при конструировании такого «пирога» с кафелем, в том, что применяется не «сухая» укладка, а используется плиточный клей или делается наливной пол.

Если предпочтение отдаётся «мокрому» методу, при сооружении плёночных полов, следует учитывать ряд особенностей:

1. Небольшая адгезия — в связи с этим, простая заливка таких полов цементным раствором не рекомендована, так как конструкция получится плавающая. Если на такую поверхность упадёт что-то тяжёлое, то стяжка может треснуть, и устранить эти изъяны будет сложно.

Некоторые, пытаются повысить адгезию, путём нанесения насечек на изделии, но специалисты не советуют прибегать к такому способу. Данные места тяжело изолировать, тем самым возможна утечка тока.

• Плёнка плохо переносит щёлочь — содержащаяся в цементном растворе щёлочь, будет оказывать негативное влияние на ИК полы. Это приведёт к быстрому выходу их из строя.

Если, вы всё же решили производить монтаж плёночного тёплого пола под плитку собственными руками, то в процессе укладки следует придерживаться определенных технологических условий, которые подробно описаны ниже.

Принцип работы

ИК пол — тонкая плёнка, между слоями которой размещены карбоновые пластины. Именно они служат нагревательным элементом вырабатывающим тепло. Устройство функционирует  от электросети, обогрев осуществляется при помощи инфракрасных лучей размером 10 — 20 мкм.

Плёнка быстро нагревает пол, а наличие терморегулятора, позволяет ему отключаться по достижению нужного уровня нагрева, и опять включаться при охлаждении. В итоге, устройство функционирует приблизительно 20 минут в час.

Плёночный пол имеет самый большой КПД, если сравнивать его с другими системами. При быстром нагреве, расход электричества не значительный, тем самым инфракрасный пол считается более выгодным и экономичным.

Кроме того, он нагревает не воздушные массы в комнате, а предметы в ней, а они уже обогревают воздух. Это позволяет создать прекрасную атмосферу в квартире, так как не происходит пересушивание воздуха, при этом, он насыщается отрицательно заряженными частицами.

Инфракрасный пол прекрасно подходит для разных помещений, идеальным вариантом является его укладка под плитку в туалете или ванной (предлагаем ознакомиться с пошаговой инструкцией по установке ТП в ванной комнате).

Характеристики

Как уже говорилось, ИК полы продаются в виде полос, шириной от 50 до 110 см, длина же регулируется при помощи насечек, по которым можно обрезать изделие. Нагревательными элементами служат карбоновые пластины размещённые внутри плёнки.

Немаловажное значение играет и толщина плёночного «пирога», в отличие от других тёплых систем, она составляет всего 5 мм без финишного покрытия.

Основным отличием плёночного отопления от обычного радиаторного, является то, что оно располагается под декоративным покрытием. Это позволяет устанавливать комфортную атмосферу в доме. Температура в нем регулируется с помощью терморегулятора, максимально возможный нагрев 50 градусов, но рекомендуемый температурный уровень +21.

Чтобы пол функционировал, требуется мощность 220 Вт, а потребляемый максимум составляет 250 Вт/м2.

Достоинства ИК пола под плитку

Главный плюс плёночного отопления — несложный монтаж, он займёт всего 1 день. Помимо этого, при эксплуатации конструкция не нуждается в обслуживании. Стоит отметить, что такой пол не замерзает зимой.

К достоинствам ИК пола уложенного под плитку относятся:

• длина волны — она составляет 5 — 20 мкм, поэтому легко проходит через плитку;
• простота регулировки температуры — что позволяет без труда создавать комфортные условия;
• экономичность — расходует мало электроэнергии;
• отсутствие электромагнитного излучения — то есть, не наносит вред человеку;
• способность к ионизации воздуха;
• не высокая стоимость;
• эффективность — она больше на 20%, чем у других греющих полов;
• работоспособность — если ломается один элемент, вся конструкция продолжает функционировать;
• небольшая толщина — что не влияет на высоту потолков;
• влагостойкость — допустимо стелить в комнатах с повышенной влажностью (ванна, санузел, бассейн).

Даже несмотря на все плюсы, плёночные полы, размещённые под кафелем, имеют и минусы:

• обогрев рекомендован в помещениях с небольшой площадью, при установке их в комнатах внушительного размера, затраты заметно возрастут;
• так как пол не стелется под тяжёлыми предметами и сантехникой, то переставить мебель в квартире не получится;
• использование клея или бетонной стяжки, чтобы закрепить плитку, существенно снизит эксплуатационный срок;
• поломка может привести к короткому замыканию;
• допустимо стелить плёнку лишь на идеально гладкое основание;
• возможно механическое повреждение плёнки — так как кафель имеет существенный вес;
• адгезия ИК пола делает монтаж сложнее.

К сведению! Чтобы повысить адгезию, рекомендовано между системой обогрева и плиткой укладывать гипсокартон или сетку из стекловаты.

Однако это снизит нагревательную способность конструкции.

Материалы, которые нам понадобятся

Если вы планируете самостоятельно смонтировать инфракрасный пол с финишным покрытием (кафельной плиткой), следует, запастись нужным материалом и инструментом.

Требуется купить:

• термоплёнку с набором зажимов;
• электропровод;
• температурный регулятор;
• изоляционный битумный материал;
• теплоизоляцию;
• армирующее изделие;
• полиэтиленовую плёнку;
• сухую самовыравнивающуюся смесь;
• плиточный клей;
• строительный скотч.

К инструментам, которые потребуются при монтаже инфракрасных тёплых полов под плитку относятся: мультиметр, рулетка, отвёртка, угольник, метр, кусачки и резиновый молоточек.

Если купить стандартный набор плёночного пола, то в него входят кроме самой термоплёнки, зажимы, электропровода, изоляционный битумный материал с самоклеящейся основой.

К сведению! Важно правильно выбирать сечение кабеля, с помощью которого пол будет подключаться к терморегулятору.

Технология монтажа

Подготовив все комплектующие и инструменты, можно переходить непосредственно к укладке плёночных инфракрасных тёплых полов под плитку.

Смотрите видео инструкцию к монтажу

Монтаж инфракрасной пленки под плитку своими руками. Пошаговая инструкция по монтажу

Смотрите это видео на YouTube

Подготовка

Инфракрасные полы особенно чувствительны к недочётам в основании, и к его подготовке следует подходить серьёзно.

Подготовка перед монтажем

Процесс включает в себя:

1. Демонтаж старого покрытия.
2. Очистку пола от грязи и сора.
3. Обезжиривание поверхности и обработка праймером.
4. Выравнивание чернового пола: «сухим» способом — используется керамзитовый песок, метод несложный, но керамзит может нанести вред нагревательным элементам; бетонно-цементным или наливным составом — этот вариант позволяет сделать ровный и гладкий пол.

При наличии прочного и ровного основания, подготовительный процесс значительно упрощается. Достаточно только нанести небольшой слой самовыравнивающегося раствора.

Разработка укладочной схемы

Прежде чем приступать к укладке, необходимо начертить план размещения полотен. Плёночный пол не стелется под тяжёлую мебель и сантехнику. Поэтому, нужно продумать заранее планировку в помещении. Согласно данной схеме, нанести метки на основание, где будет стелиться нагревательный элемент. Отступ от стен должен составлять не меньше 20 см.

После этого, определяется место для терморегулятора, он должен располагать на стене, на расстоянии от пола 15 см. Для проводов, которые будут идти от прибора до плёнки, рекомендовано проделать штробы, в них они будут размещаться.

К сведению! Терморегулятор рекомендовано установить до начало монтажа пола, так как это грязная работа.

Гидроизоляция

На подготовленную поверхность укладывается гидроизоляционный материал, можно использовать специальную мембрану или обычную полиэтиленовую плёнку.

Изделие укладывается внахлёст, а для проклеивания стыков применяется скотч.

Теплоизоляция

Теплоизоляционный материл, не даёт теплу уходить в пол, а направляет его вверх. Лучше для этой роли подойдёт фольгированное изделие — пенофол или изолон.

Материал с таким покрытием способен отражать до 90% тепловой энергии, что делает работу плёночных полов более эффективной.

Укладка термоплёнки

Термоплёнка укладывается согласно разработанной схеме. Монтаж плёнки следует производить аккуратно, чтобы не повредить элементы. Для соединения полос между собой, используются клеммные зажимы.

Листы монтируются таким образом, чтобы медные контакты располагались внизу, по направлению к стенам, только тогда устройство будет правильно работать.

Подключение пола

Когда пол уложен, его следует подключить к терморегулятору. Для этого, по разработанной схеме, от элементов нагрева к регулятору, надо протянуть кабель, который помещается в гофру.

Для соединения кабеля и ИК мат, с провода частично срезается изоляция, после чего он подсоединяется с помощью клипс к нагревательным элементам. Зажимать клемму плоскогубцами следует аккуратно, но плотно, для надёжного контакта. Места срезов необходимо изолировать битумом.

После этого, устанавливается термодатчик, он размещается на графитовых полосах, и подключается к терморегулятору. Датчик монтируется в специальном углублении, которое оборудовано в теплоотражающем материале, это минимизирует перепады в высоте поверхности.

Когда система подключена, её обязательно следует протестировать. Проверка делается каждой полосы в отдельности, при температуре 25 — 30 градусов.

Если тестирование показало, что пол функционирует правильно, его нужно накрыть полиэтиленом, он будет служить дополнительным защитным слоем.

Важно! При подключении плёночного пола, требуется сделать заземление устройства.

Укладка плитки

Класть кафеля сверху инфракрасной тёплой конструкции, можно следующими способами:

1. С применением арматурной сетки:
2. сетка укладывается поверх полиэтилена;

• затем производится заливка бетонного или самовыравнивающегося раствора;

• только после полного высыхания состава стелется плитка.
• С использованием гипсокартонных листов, которые кладутся на полиэтилен, а уже на гипсокартон укладывается кафель.

Для закрепления плитки на полу, потребуется клей или специальная смесь.

Пошаговый процесс укладки плитки:

1. Клеящий состав наносится на обратную сторону облицовочного материала шпателем с зубчиками, после чего изделие фиксируется на основе. Чтобы сделать ровные швы между плитками, рекомендовано использовать пластиковые крестики.

• Для хорошего сцепления изделия с поверхностью, и для выравнивания выступивших участков, плитка простукивается резиновым молоточком.

• Когда клей немного подсохнет, крестики вытаскиваются, и производится затирка швов.

К сведению! При использовании строительного уровня в процессе укладки плитки, получится ровная поверхность.

Основы безопасного использования

Чтобы инфракрасная отопительная система была безопасной, важно сделать грамотный расчёт и монтаж, согласно технологических рекомендаций:

• производить монтаж пола на ровную и сухую поверхность;
• делать промежутки между листами изделия не меньше 0,5 см;
• обеспечить заземление;
• подобрать плёночный пол и терморегулятор одинаковой мощности;
• подключать нагревательные элементы напрямую к автомату, и запитывать от счётчика.

К сведению! Для более эффективной работы пола, рекомендовано установить дополнительный термодатчик, он будет осуществлять контроль за температурным режимом.

Плёночное отопление способно создать комфорт в доме. Произвести монтаж инфракрасного тёплого пола под керамическую плитку под силу даже не профессионалам, главное строго выполнять правила установки данной системы.

Видео инструкции

Укладка плитки на тёплый пол за 20 минут. Ремонт ванной комнаты. Часть 6

Смотрите это видео на YouTube

ИНФРАКРАСНЫЙ ТЕПЛЫЙ пол ПОД ПЛИТКУ. ГИДРОИЗОЛЯЦИЯ ванны.МОНТАЖ электрического теплого пола

Смотрите это видео на YouTube

Где можно использовать пленочный теплый пол?

Смотрите это видео на YouTube

Устанавливаем инфракрасный теплый пол под керамическую плитку своими руками

Применение инфракрасных теплых полов при отделке современных квартир вызвано не чем иным, как желанием человека обеспечить максимально комфортные условия для проживания в своем доме. Подобные системы нагрева полов, как «пленочный теплый пол», используются в случае, когда центральное отопление (что встречается, к сожалению, не так редко) не справляется с обогревом комнаты. Следовательно, напольное покрытие, по которому ходят жители квартиры или дома, остается холодным. Монтаж инфракрасного пола можно производить под разные виды напольных покрытий, в том числе линолеум, кафель или ламинат. Несмотря на то, что общепринято под керамическую плитку устанавливать системы теплых полов с нагревательным проводом, инфракрасные полы также могут успешно применяться в данной ситуации. В рамках данной статьи мы попытаемся рассмотреть основные моменты использования инфракрасного пола с керамической плиткой в качестве напольного покрытия.

Основной вопрос, который возникает при монтаже инфракрасного пола под керамическую плитку – это как учесть особенности адгезии плиточного клея по отношению к самой пленке и базовой поверхности?

Инфракрасный теплый пол под плитку следует укладывать с соблюдением всех нюансов и тонкостей технологического процесса, поскольку подобный вариант конструкции системы обогрева полов имеет одно «слабое место» — это уязвимость пленочного пола по отношению к клеящему составу. Инфракрасный пленочный пол характеризуется достаточно низкой степенью адгезии, т.е. его поверхность довольно плохо склеивается с соседними слоями. Поэтому простая заливка цементной стяжки поверх греющего пленочного покрытия или укладка керамической плитки может привести к тому, что пол получится недолговечным и сравнительно слабым к механическим воздействиям. Подобное упущение вызывает определенные сложности с последующей эксплуатацией готового пола вплоть до появления трещин и полного разрушения.

На первом этапе работе следует уделить особое внимание подготовке базовой поверхности. Первое, что необходимо сделать – это очистить ее от пыли и грязи, при необходимости устранить дефекты плоскости, тщательно вымыть и просушить. После этого на базовую поверхность укладывается теплоотражающее полотно. В качестве теплоизоляционного материала можно использовать рулонные материалы с металлизированным покрытием и полиэтиленовой ламинацией. Теплоизоляционный материал размещается на основании отдельными полосами металлизированной поверхностью вверх. Стыки материала должны быть надежно скреплены при помощи термостойкого строительного скотча.

После укладки теплоотражающего слоя можно приступать к монтажу инфракрасного пола. Все стыки полотен инфракрасного пленочного обогрева должны быть выполнены предельно аккуратно. Отдельные полотна не должны наезжать друг на друга.

ВАЖНО: расположение инфракрасной пленки внахлест может стать причиной короткого замыкания.

При монтаже пленки следует понимать, что она не обязательна, должна закрывать всю поверхность комнаты. В ряде случаев, можно ограничиться только центральной частью помещения. В частности, в местах планируемой установки крупногабаритной мебели укладка инфракрасного пола не обязательна. Скорее наоборот, если вы вначале покрыли всю площадь комнаты инфракрасным теплым полом, а впоследствии решили поставить вдоль одной из стен достаточно объемный шкаф, то вам обязательно необходимо продумать возможность вентиляции места установки. В иной ситуации, установка тяжелой мебели на нагревательную поверхность может привести к разрушению напольного покрытия и выходу из строя теплого пола.

На заключительном этапе монтажа системы обогрева полов необходимо установить терморегулятор и датчик температуры. Терморегулятор монтируется, как правило, на стене в подходящем и удобном для вас месте. Датчик температуры при помощи скотча фиксируется непосредственно на поверхность пленки инфракрасного пола.

Как уже было сказано, монтаж плитки непосредственно на поверхность инфракрасного электрического пола нецелесообразен. Поэтому необходимо предусмотреть установку промежуточного слоя, который будет жестко прикреплен к основанию и обеспечить высокую адгезию с кафелем.

В качестве этого промежуточного слоя могут выступать листы ГВЛ, которые отличаются влагостойкостью и достаточной жесткостью. Отдельные листы ГВЛ укладываются на поверхность инфракрасной пленки и при помощи дюбелей или саморезов прикрепляются к основанию. Предварительно на листах должна быть выполнена четкая геометрическая разметка мест крепления, которой следует строго придерживаться при монтаже. Не допускается повреждение дюбелями карбоновой поверхности нагревательных элементов и токопроводящих медных жил. После монтажа ГВЛ можно приступать к укладке керамической плитки, используя обычную технологию.

Эксплуатация теплых полов после производства работ с использованием плиточного клея или цементной стяжки допускается не ранее, чем через 28 дней.

Поделитесь в соцсетях:

Опубликованно 29.09.2016 автором . Запись опубликована в рубрике Монтаж, Теплый пол с метками Инфракрасная пленка, Керамическая плитка, Монтаж. Добавьте в закладки постоянную ссылку.

как правильно подключить, установка и монтаж пленочного пола, схема подключения

Наличие в помещении теплого инфракрасного пола создает особую уютную атмосферу. Преимущества ИК-покрытия в том, что заметно увеличивается теплоотдача пола, снижаются денежные затраты на электроэнергию. Монтаж теплого пола под плитку дело непростое, оно имеет ряд особенностей. В этом материале рассмотрим технологии, которые используются в этой сфере.

Особенности

Инфракрасное излучение теплого пола равномерно распределяется по стенам, потолку, предметам в помещении, нагревая их. Технология работает без использования проволоки и подходит для полов с покрытием:

• Ламинат;
• Линолеум;
• Ковер.

Инфракрасный теплый пол под плитку чаще всего нужен в таких помещениях:

• Теплицы;
• Бассейны;
• Кухни;
• Ванные комнаты;
• Технические помещения.

Существует два типа инфракрасных полов, которые используются под плитку:

• Стержень;
• Пленка.

Второй примечателен тем, что в его производстве используются плоские элементы, в которых присутствует карбоновая взвесь. С двух сторон на нее монтируется пленочное полимерное покрытие толщиной 0,5 миллиметра, ширина полосы может быть от 30 до 120 сантиметров.

При укладке пола обязательно соблюдайте правила техники безопасности и используйте заземление. Такая конструкция создает комфорт и уют в помещении, что не может не сказаться на психическом и эмоциональном состоянии человека.

Преимущества и недостатки

Преимущество инфракрасной системы обогрева пола:

• Отсутствие электромагнитного излучения;
• Простота эксплуатации;
• Эффективность;
• Не сушит воздух;
• Нет опасности возгорания;
• Не вызывает накопления пыли;
• Универсальность — ИК пленку можно крепить даже на стену или потолок.

Высота инфракрасной конструкции не превышает трех сантиметров, и даже в помещениях, где потолки всего два с половиной метра, пленка практически незаметна.

Преимуществом ИК-пленки можно также назвать то, что она не сушит воздух в помещении. Традиционная технология радиаторного отопления такими преимуществами не обладает.

Недостатки:

• Для установки ИК оборудования требуется высокая квалификация. За мастера без солидного практического опыта в таких проектах лучше не браться;
• Запрещается устанавливать такие устройства под мебелью. Плитку следует тщательно проверять на наличие дефектов, так как инфракрасное излучение может вызвать расслоение этого материала. Керамическое напольное покрытие лучше покупать известных марок, так как, например, китайская плитка некачественная и не выдерживает даже небольших нагрузок.

При монтаже оборудования и плитки необходимо соблюдать все технологические требования. Это главное правило данного вида работ.

Схема работы

Пол с инфракрасной пленкой под плитку – довольно распространенный вариант. Подключить инфракрасную пленку к полу электричеством вполне возможно, она будет нормально работать, если сверху сделать стяжку, а на нее положить плитку. Эти работы несложные, их можно сделать если не самостоятельно, то с привлечением мастера.

Возможны два способа укладки плитки на пленку:

• Поверх пленки монтируется малярная сетка для повышения адгезии. На нее заливается стяжка или специальная самовыравнивающаяся смесь. Толщина слоя — не более 10 мм.
Листы ГВЛ
• укладываются на пленку, фиксируются шурупами, которые проходят между планками нагревательных элементов; от мастера требуется большая аккуратность, так как хрупкие конструкции можно легко повредить.
• Далее плитка монтируется по стандартной технологии с использованием клея для теплых полов.

В начале работы необходимо нарисовать схему с размерами, в которой будут отражены все кабели и нагревательные элементы.

Стержневой пол специально разработан для плиточного покрытия, поэтому в этом случае стяжку делать не надо. Для керамической плитки созданы стержневые инфракрасные обогреватели, которые подключаются к термостату. На них монтируется керамическое покрытие.

Между двумя проводниками расположены стержни (выглядят как ступеньки), которые изготовлены из графита и углеродистого серебра. Размеры салфеток:

• Ширина — 82 см;
• Расстояние между стержнями до 10 см.
• Длина — до 20 метров.

При прохождении тока от стержней испускается ИК излучение, оно имеет длину волны от 8 до 14 мкм. Эта технология экономит значительные средства. Схема разработана таким образом, что при работе расходуется минимальное количество энергии.

Как подключиться?

Перед началом работ по монтажу пленочного инфракрасного пола необходимо:

• Подготовить основание;
• Расположить теплоотражающий материал по всей плоскости;
• Подготовьте место для термостата.

Монтаж начинается с того, что материал распределяется по всему помещению. Его необходимо закрепить скотчем или изолентой, загерметизировать стыки.

Пленку рекомендуется свернуть на максимальную длину — чем меньше лишних контактов, тем лучше.

Можно уменьшить расход проводов, если контакты направить в сторону регулятора. На медной полосе закреплен зажим, его сторона находится внутри покрытия, вторая сверху медной полоски. Линии разреза изолируются битумом. Пленка фиксируется с помощью изоленты. Для этого необходимо выровнять основание, положить на пол теплоотражающий материал.

Этапы работ:

1. Монтаж теплоотражающего материала;
2. Монтаж пленки;
3. Соединение блоков, подключение их к термостату;
4. Датчик температуры устанавливается между первым и вторым слоями стяжки в гофрированной трубе.
5. Укладка слоев, фиксация их шурупами
6. Заливается стяжка, можно сделать самому
7. Плитка уложена на стяжку.

При работе необходимо учитывать следующее:

1. Установка ИК-системы под мебелью возможна только при ее расположении на ножках на высоте не менее трех сантиметров;
2. Необходимо правильно уложить утеплитель, он защитит от перерасхода электроэнергии;
3. Нельзя использовать изоляцию, в которой присутствует фольга, она подвержена коррозии;
4. Чтобы положить крышку на нужную сторону, следует внимательно изучить инструкцию-памятку.

Допускается применение пленочной теплоизоляции:

• Лавсанова;
• Полипропилен.

Терморегулятор устанавливается на стену, к нему подводится электропроводка

Провода нельзя прокладывать по полу, их следует укладывать в пластиковый короб. Провода не должны создавать неровностей. Необходимо выполнить следующее:

• Вырезать вырез для провода в теплоотражающей изоляции;
• Очистите провода на концах перед их установкой;
• Кончик провода вставляется в контактный зажим, фиксируется;
• Место примыкания изолировано битумной мастикой.

Затем необходимо закрепить термостат, рекомендуется делать это внутри гофры; затем устройство подключается к регулятору температуры. Его верхняя часть крепится снизу к черной силиконовой полосе блоков, которые нагреваются с помощью битумной мастики. В месте, где происходила установка, следует сделать разрез, это будет гарантией того, что не появится деформация.

Датчик может выйти из строя, поэтому нужно поставить его таким образом, чтобы можно было легко его снять.

Монтажные работы следует доверить опытному специалисту.

Советы по выбору

Правильно подобранный материал – залог нормальной работы оборудования. Рекомендуется знать его основные технические характеристики:

• Пленка способна меньше нагреваться и отдавать больше тепла;
Пленка
• Standard выдерживает температуру до 80 градусов Цельсия;
• Можно соединять между собой серебряные и медные шины, за счет этого можно уменьшить толщину прослойки, а значит продлить срок службы устройства;
• Токопроводящие полосы изготовлены из сплавов, в которых присутствует серебро. На пленке они хорошо просвечивают, и чем больше серебра, тем качественнее будет пленка. Если основная основа белая, то это подтверждает, что в составе присутствует качественный, прочный полимер.

• На лентах не должно быть следов окисления;
• Плохой считается пленка, у которой ширина медной полосы менее 14 мм.
• Система потребляет мощность от 125 до 440 Вт/м2. Если пленка будет лежать под ковром, ей будет достаточно мощности до 160 Вт/м2. Если пленка расположена под плиткой или керамогранитом, то потребуется мощность не менее 215 Вт/м2. Если теплый пол будет в сауне, то мощность понадобится более 220 Вт/м2;
• Минимальная толщина пленки 0,3 мм. Чем толще покрытие, тем дольше оно прослужит, поэтому при выборе необходимо использовать пленку толще 0,3 мм.
• Пленка устанавливается таким образом, чтобы соседние листы плотно прилегали друг к другу, но не накладывались друг на друга. Если вы выберете ширину рулона таким образом, это уменьшит количество отходов и сэкономит деньги.

Модели повышенной мощности применяются в лакокрасочных цехах, саунах и др. В таких устройствах графитовые стержни запаиваются в сверхпрочное покрытие.

Вы должны знать, что углерод и графит имеют схожую молекулярную структуру, но их свойства заметно различаются. Углерод более устойчив к нагрузкам, а графит менее прочен.

Рекомендуется подключать ИК-устройство с помощью специалиста с практическим опытом. Укладка плитки может производиться своими руками, особенно если это небольшая площадь, например, в ванной или на балконе. Если самые сложные работы доверить профессионалам, а более простые сделать самостоятельно, то обустроить квартиру можно, не затрачивая лишних денег.

Производители

Пленка Heat Life популярна во всем мире. Heat Life — производитель пленки с углеродным покрытием. Аналогов на рынке много, но все они уступают по качеству продукции южнокорейской компании. Также Heat Life производит уникальную ИК-пленку, которую можно укладывать прямо на стяжку. Пленка выдерживает температуру свыше двухсот градусов по Цельсию, технология ее изготовления является ноу-хау компании.

Heat plus — Это еще одна южнокорейская компания, которая уже десятилетие уверенно присутствует на российском рынке. Компания Heat Plus открыла множество сервисных центров по всей стране и производит как полосатую, так и сплошную пленку мощностью от 85 до 460 Вт

Фирма Caleo (Южная Корея) производит ИК-пленку с 2006 года. Она считается одной из лучших, на счету компании много разработок и инновационных ноу-хау. Например, именно Caleo изобрел полы с сеткой что предотвращает появление искр.

Компания имеет производственные мощности на трех континентах (Европа, Америка и Азия) и уверенно продолжает завоевывать рынок. Использование пленки Caleo позволяет сэкономить до 20% электроэнергии по сравнению с обычными нагревательными приборами.

Ассортимент ИК пленок от компании очень широк: от дешевых моделей до очень дорогих. Гарантия Caleo предоставляется на срок до 15 лет, что само по себе уже говорит о качестве товара. Также южнокорейская компания выпускает различные комплектующие и системы, обеспечивающие отопление труб и крыш.

Средняя цена на покупку и установку пленки составит от 5 до 10 долларов США. Инфракрасная пленка из США Carolique также очень популярна в России и подходит практически для любого покрытия.

Пленка недорогая и представляет инновационное поколение систем ИК-обогрева. Инфракрасная энергия равномерно и быстро распределяется по помещению. Производители уверяют, что такого рода технологии позволяют снизить счета за электроэнергию минимум на пятьдесят процентов. Отзывы об ИК-пленке от Carolique только положительные.

При покупке инфракрасной пленки рекомендуется обращать внимание на наличие сертификатов качества, ведь очень часто подделывают продукцию известных брендов. Лучше немного переплатить, приобретя брендовый товар, чем тратить большие деньги на ремонт.

Теплотекс – еще один южнокорейский производитель, выпускающий качественную продукцию толщиной 0,36 мм. Ширина рулонов 0,5 и 1 метр. Пленка может нормально работать три десятка лет.

Rexva — эта фирма больше известна на родине, в Южной Корее, где занимает более 50% рынка. В России о пленке этого производителя мало что известно. Эта компания лидирует в отрасли по количеству научных разработок. Компания применяет специальную ламинацию, которая гарантирует 100% изоляцию от влаги.

Eastec — Это компания, которая разработала и внедрила технологию инфракрасных полов. Она продолжает предлагать новые оригинальные модели, пользующиеся постоянным спросом у потребителей. Мощность пленки — от 60 Вт, ширина — от 30 см.

Монокристалл (Украина) — компания, которая позиционирует свою продукцию как лучшую в Европе. У компании действительно есть уникальная разработка, например, пленка с низким содержанием серебряной пасты, но более массивным углеродным слоем. Есть интересная модель, которая предназначена специально для керамической плитки. Эта пленка имеет высокий коэффициент адгезии.

Компания производит как полосатую пленку, так и сплошную. Толщина рулона — 30 и 64 см. Мощность – от 130 до 620 Вт. Такую пленку хорошо использовать для утепления лоджий, для крепления по периметру окон и дверей.

Отзывы

Отзывы об инфракрасных полах в основном положительные. Особенно активно обсуждается тема, касающаяся сложности монтажа теплых полов. Многие пользователи выступают за самостоятельную установку таких конструкций, это сулит существенную экономию денежных средств.

Некоторые домовладельцы утверждают, что сделать правильное подключение техники своими руками не представляется возможным. Следует признать, что когда речь идет об укладке плитки, здесь требуется определенная квалификация. — новичок не сможет ровно нанести это покрытие даже на маленьком участке.

Очень хвалят фирму Heat Life. Южнокорейские производители умеют делать качественную продукцию. Особенно мне нравится недорогая пленка, которую можно монтировать прямо в бетонную стяжку. Простота надежности этой техники вызывает множество положительных эмоций.

В отзывах часто возникает вопрос, как распознать контрафактную продукцию. Это очень важный момент, так как от качества изделия напрямую зависит срок службы инфракрасного теплого пола.

Если вы решили сэкономить и приобрести продукцию у неизвестного продавца, предлагающего хорошую скидку, несколько раз перепроверьте сертификат соответствия на ИК-оборудование и по возможности сверите его с образцами, представленными на официальном сайте компании. .

Успешные примеры и варианты

Инновационная пленка от Heat Life, одна из лучших на рынке.

Конструкция теплого пола.

Результат покрытия ИК пленкой спортзала.

Схема теплого пола в секции.

Монтаж теплого пола в спальне. Такую работу можно выполнить своими руками.

О том, как установить инфракрасный теплый пол, смотрите в следующем видео.

установка. Лучший инфракрасный теплый пол

Не так давно для обогрева пола было принято решение использовать только кабельную или гидравлическую систему. Но уже сегодня все большее распространение получают инфракрасные системы отопления.

Основные преимущества

Инфракрасный теплый пол, плюсы и минусы рекомендуется учитывать на этапе покупки материалов имеет массу преимуществ. Среди основных преимуществ можно отметить возможность быстрого монтажа за счет отсутствия необходимости дополнительных работ, что актуально в том случае, если пол идеально ровный.

Инфракрасный теплый пол, недостатки которого тоже нужно учитывать, можно укладывать на любое напольное покрытие, не нужно обустраивать стяжку или готовить основание под другую технику, если оно уже имеет место быть.

Еще одним дополнительным преимуществом является то, что система работает с использованием термостата, он позволяет правильно регулировать температуру внутри помещения, а пленка меняет режим, будет равномерно нагревать или охлаждать, меняя климат внутри. Если вы решили выбрать для обогрева собственного дома инфракрасный теплый пол, то плюсы и минусы такой системы вам обязательно стоит рассмотреть.

Сохранение влажности

Специалисты отмечают, что при обогреве помещения инфракрасным излучением уровень влажности не меняется, а температура у пола выше по сравнению с той, что поддерживается на уровне потолка. Те пользователи, которые заботятся о здоровье своих близких, часто выбирают эти системы обогрева, поскольку они дают лечебный эффект, а также способствуют профилактике ряда заболеваний.

Рекомендуемый

Наиболее эффективные способы проращивания семян

Несмотря на то, что рассадный способ в овощеводстве очень трудоемкий процесс, его использует большинство огородников. Посев семян в открытый грунт — простой и удобный способ, но эффективен он только в определенных климатических зонах. I…

Краска световозвращающая. Область применения

Когда автомобили стали заполнять дороги, их популярность стала набирать светоотражающая краска. Благодаря этой краске, как водителям, так и пешеходам становится намного легче избежать ДТП в тёмное время суток. Назначение краски Светоотражающая краска – лакокрасочный материал,…

Как сделать значок своими руками — варианты изготовления (простые и сложные)

В советское время многие коллекционировали значки, эмблемы, вымпелы. Достать их было непросто. А сегодня, благодаря технологиям, их можно изготовить самостоятельно. Зная, как сделать икону своими руками, можно и сделать оригинальные подарки друзьям, и сделать…

Основные недостатки инфракрасного пола

Решили купить инфракрасный теплый пол? Плюсы и минусы этой системы мы рассмотрим в этой статье, чтобы помочь вам сделать правильный выбор. Такое оборудование имеет определенные недостатки, среди которых риск легкого повреждения пленки при механическом воздействии. Однако лучший инфракрасный теплый пол выбрать не так уж и сложно, рассмотрев предложения популярных производителей. Многие потребители отказываются от таких систем, предпочитая другие варианты обогрева по той причине, что инфракрасное оборудование достаточно дорогое.

Пожарная безопасность

Кроме того, в процессе эксплуатации необходимо соблюдать строгие правила эксплуатации, так как неправильное использование может привести к повреждению пленки, что в ряде случаев приводит к пожару.

Порядок монтажных работ

Выбирая инфракрасный теплый пол, плюсы и минусы этой системы необходимо взвесить перед покупкой соответствующего товара. Специалисты предлагают воспользоваться профессиональной помощью для проведения монтажных работ. Однако, если вы решили осуществить манипулирование данными, то вам придется произвести некоторые манипуляции, в том числе тренировочные полигоны.

Поверхность может не меняться ранее, но в этом случае необходимо проверить готовность пола к дальнейшим манипуляциям. Таким образом, черновая поверхность должна быть гладкой и чистой. Пусть перепад высот не более трех миллиметров.

Укладка инфракрасного теплого пола должна производиться только после осмотра территории. Насколько ровная поверхность, можно проверить, воспользовавшись строительным уровнем. При необходимости плоскость нужно выровнять, но после ее следует хорошо просушить, очистить от пыли и мусора. Для этого профессионалы используют промышленный очиститель, однако, если вы решили сделать свой собственный, то вполне можно обойтись и бытовым устройством. Только после начала установки.

Технологические работы

Если вы решили использовать для обогрева своего дома инфракрасный теплый пол, то изначально вам нужно будет положить гидроизоляционный слой, необходимый для защиты всей системы от губительного воздействия влаги. На следующем этапе укладка утеплителя. Не стоит слушать специалистов, которые не рекомендуют использовать утеплитель. Инфракрасный теплый пол под плитку следует укладывать с применением утеплителя, этот слой поможет избежать теплопотерь, который можно крепить вниз. Такая подготовка многократно повысит эффективность используемой системы, снизив энергопотребление.

Для теплоизоляции можно выбрать разные материалы, но профессионалы рекомендуют использовать техническую трубу. Особенно это актуально в тех случаях, когда в качестве финишного покрытия будет использоваться плитка. Материал следует хранить таким образом, чтобы металлизированная сторона была обращена вверх, слои важно натягивать и проклеивать в местах стыков скотчем.

Картографическая установка

Перед тем, как приступить к укладке инфракрасного теплого пола, необходимо определиться с местом установки терморегулятора. Оптимальный показатель – пятнадцать сантиметров, которые должны отступать от поверхности пола. Следующим этапом является схема установки пленки, при этом следует учитывать время, когда система не будет располагаться под крупной мебелью и техникой.

Монтируя первый ряд, отойдите от стены на расстояние от десяти до сорока сантиметров. Если инфракрасный теплый пол является основным источником тепла, система должна занимать примерно 70% площади помещения. Если вы планируете ставить эту систему в качестве дополнительного обогрева, процент следует снизить до 40.

Особенности укладки и возможность подключения

Инфракрасная полиэфирная пленка должна быть уложена на обогреватель в соответствии с подготовленной на предыдущем шаге схемой. При необходимости пленку можно разрезать по намеченным производителем линиям. Элементы чертежа сделать медной стороной контактов, обращенной вниз, к стене. В последнем случае речь идет о стене, на которой предполагается разместить терморегулятор.

Клеммы необходимо соединить с краем медной полосы, а затем подключить провода. Соединения хомутов и части секций пленки должны быть в обязательном порядке изолированы битумной мастикой специального назначения.

Установка лучистого теплого пола может производиться после раскроя полотна. Длина нагревательных элементов предполагает меньшее количество контактов. Мастер должен помнить, что максимально возможная длина полосы не должна превышать цифру, равную восьми метрам. Какая-то часть клемм должна располагаться на тонкой несущей поверхности, а остальные будут внутри пленки.

Изначально к нижней стороне пленки подключить датчик температуры, который предварительно был тщательно изолирован. После установки материала, а также соединительных проводов и контактов необходимо провести монтаж терморегулятора.

Можно установить систему с помощью розеток (как обычный электроприбор). Как показала многолетняя практика, большую часть проводов, соединяющих терморегулятор с пленкой, лучше пропустить под поверхностью пола. На следующем шаге мастеру необходимо подключить инфракрасный пол к сети.

Этап испытаний

После того, как вам удалось уложить инфракрасный теплый пол, вам необходимо произвести его испытание, только после того, как можно будет укладывать чистовой пол. Вы сможете убедиться в нормальной работе системы, если не заметите искрения и перегрева на всех участках, где производились соединительные контакты.

Важно, чтобы и даже чтобы пленка прогревалась максимально равномерно. Если проверка системы прошла успешно, то теплый пол необходимо накрыть дополнительным слоем полиэтиленовой пленки, только после этого можно приступать к монтажным работам, где будет задействовано финишное покрытие пола.

Подбор инфракрасного пола по производителю

Если вы решили приобрести инфракрасный теплый пол, вам необходимо разобраться в производителях товаров, которые представлены на рынке сегодня. В магазине можно найти фирменную пленку Heat Plus. Эти полы разработаны корейской компанией, которая выступает эксклюзивным импортером в России. Если вы хотите выбрать современную систему, которая производится по последнему слову техники, вам стоит выбрать эту компанию, с 2012 года у нее обновленное оборудование, а производство в настоящее время ведется на уникальном станке.

Инфракрасные теплые полы, установка которых достаточно чиста, может быть произведена компанией Caleo, которая на сегодняшний день очень распространена на российском рынке. В качестве производителя выступают DYS GT3 и Technology Corporation, которые занимаются производством инфракрасных систем, предназначенных для обогрева. В 2004 году запатентована технология изготовления, имеющая сертификаты Корейской ассоциации инфракрасного излучения. Способ производства уникален, и вы можете убедиться в высоком качестве этого продукта.

Решили купить инфракрасный теплый пол? Установку системы мы рассмотрели выше, теперь займемся выбором марки.

Другой не менее известный производитель данной продукции – «Техно Про». На рынке такие инфракрасные теплые полы известны под торговой маркой RexVa. Данная продукция представлена ​​к продаже в двадцати странах мира, компания занимается выполнением индивидуальных заказов благодаря научно-техническому потенциалу и гибкости производства. Это позволило покупателям покупать продукцию, которая отличается высоким качеством и доступной стоимостью.

Почему стоит остановиться на этой версии

Если уложить инфракрасный теплый пол под плитку, то это позволит построить систему, которая прослужит долго. Если мы говорим о доме с нормальным утеплением, то ежедневное потребление электроэнергии составляет около 30 Вт на квадратный метр в час. Если управлять электрическим полом с помощью термостата, это позволит минимизировать затраты на электроэнергию. Вместе с этим сможет обеспечить максимальный комфорт всем людям, находящимся в помещении.

Подключение инфракрасного теплого пола исключает наличие в помещениях электромагнитного поля, которое присутствует в каждом типе кабеля. Пленка в процессе испускает длинные инфракрасные лучи и анионы, представляющие собой отрицательно заряженные ионы.

Тепло, производимое инфракрасным обогревателем, окажет положительное влияние на здоровье, но по ощущениям его можно сравнить с солнечным светом.

Заключение

Если вы решили выбрать инфракрасный теплый пол, какой из них лучше определить, ознакомившись с описанием производителей выше. Стоит отметить, что каждая компания использует лучшие технологии и вам останется определиться только со стоимостью, которая будет наиболее подходящей.

БЫТЬ: https://tostpost.com/be/hatn-tul-nasc/31880-nfrahyrvony-ceply-padlogu-plyusy-m-nusy-nfrachyrvony-ceply-padlogu-pa.
