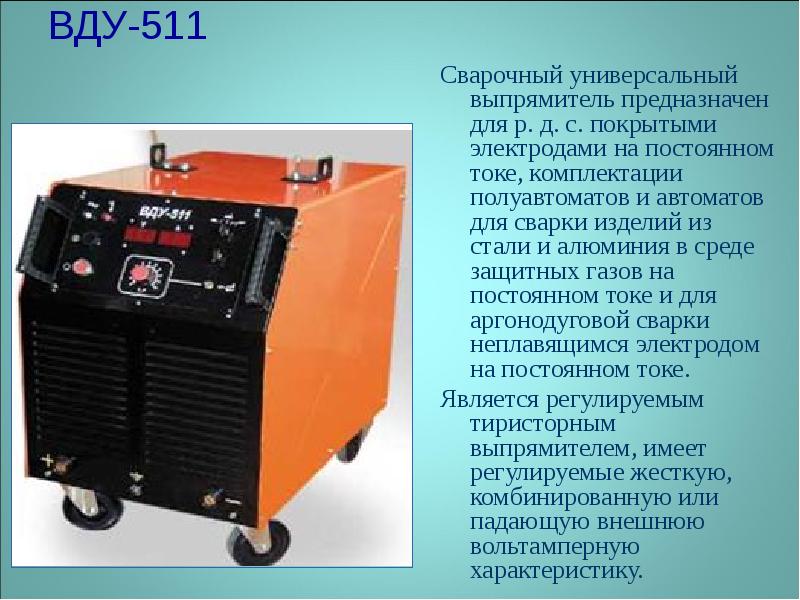

Инверторные выпрямители в категории «Промышленное оборудование и станки»
Інверторний випрямляч з функцією запуску двигуна S-MORAY300
На складе
Доставка по Украине
5 800 грн
Купить
Инверторный выпрямитель с пусково-сварочным аппаратом BJC AIO 200A
Доставка по Украине
10 123 грн
Купить
Сварочный аргонодуговый инверторный выпрямитель Патон АДИ-200S
Заканчивается
Доставка по Украине
15 277 грн
15 999 грн
Купить
Аргонодуговой цифровой инверторный выпрямитель Патон АДИ-200S DC TIG/MMA/MIG/MAG (8 кВт, 200 А, 220 В)
Доставка из г. Киев
по 15 999 грн
от 3 продавцов
15 999 грн
Купить
Выпрямитель инверторный ВДИ-160E 5314
Доставка по Украине
5 040 грн
Купить
Выпрямитель инверторный ВДИ-200E 5275
Доставка по Украине
5 777 грн
Купить
Выпрямитель инверторный ВДИ-250E 5307
Доставка по Украине
7 750 грн
Купить
Выпрямитель инверторный Патон ВДИ-200P DC MMA/TIG/MIG/MAG Цифровой + электроды 3 мм 2.
5 кг
Доставка из г. Белгород-Днестровский
11 199 грн
Купить
Белгород-Днестровский
Выпрямитель инверторный Патон ВДИ-250P DC MMA/TIG/MIG/MAG Цифровой + электроды 3 мм 2.5 кг
Доставка по Украине
13 999 грн
Купить
Аргонодуговой цифровой инверторный выпрямитель Патон АДИ-200S DC TIG/MMA/MIG/MAG
Доставка по Украине
14 999 грн
Купить
Аргонодуговой цифровой инверторный выпрямитель Патон АДИ-200 PRO AC/DC TIG/MMA
Доставка по Украине
33 479 грн
Купить
Аргонодуговой цифровой инверторный выпрямитель Патон АДИ-315 PRO AC/DC TIG/MMA
Доставка по Украине
41 999 грн
Купить
Инверторный воздушно-плазменный выпрямитель ПАТОН ПРИ-40S DC.
Доставка по Украине
12 500 грн
Купить
Инверторный выпрямитель ПАТОН ВДИ-160E DC MMA.
Доставка по Украине
3 800 грн
Купить
Инверторный выпрямитель ПАТОН ВДИ-200E DC MMA.
Доставка по Украине
4 800 грн
Купить
Смотрите также
Инверторный выпрямитель ПАТОН ВДИ- 250E DC MMA.
Доставка по Украине
6 000 грн
Купить
Цифровой инверторный выпрямитель ПАТОН ВДИ-160P DC MMA/TIG/MIG/MAG.
Доставка по Украине
7 000 грн
Купить
Аргонодуговий цифровий інверторний випрямляч АДІ-200S DC TIG/MMA/MIG/MAG
Доставка по Украине
15 999 грн
Купить
Инверторный выпрямитель ПАТОН ECO-160 (ВДИ-160E DC MMA) Украина
Доставка по Украине
по 4 999 грн
от 6 продавцов
4 999 грн
5 499 грн
Купить
Інверторний випрямляч ВДИ-200E DC MMA 220В/200А
Доставка по Украине
7 199 грн
Купить
Інверторний випрямляч ПАТОН PRO ВДИ-160P DC 220В
Доставка по Украине
8 900 грн
Купить
Інверторний випрямляч ВДИ-200P DC MMA/TIG/MIG/MAG 220В/200А ПАТОН
Доставка по Украине
11 899 грн
Купить
Інверторний випрямляч ВДИ-250P DC MMA/TIG/MIG/MAG Цифровий
Доставка по Украине
14 899 грн
Купить
Інверторний випрямляч ВДИ-350Р DC MMA 3800В
Доставка по Украине
20 000 грн
Купить
Выпрямитель сварочный инверторный Патон ВДИ-160Е DC MMA
Доставка по Украине
5 313 грн
Купить
Выпрямитель сварочный инверторный Патон ВДИ-200Е DC MMA
Доставка по Украине
7 755 грн
Купить
Выпрямитель сварочный инверторный Патон ВДИ-250Е DC MMA
Доставка по Украине
8 499 грн
Купить
Выпрямитель сварочный инверторный TAVR ZX7 200I
Доставка по Украине
10 250 грн
Купить
Выпрямитель сварочный инверторный WS-315 ST
Доставка по Украине
8 000 грн
Купить
Линкор сварочный выпрямитель вд-230и инверторный в Кургане: 104-товара: бесплатная доставка [перейти]
Партнерская программаПомощь
Курган
Каталог
Каталог Товаров
Одежда и обувь
Одежда и обувь
Стройматериалы
Стройматериалы
Здоровье и красота
Здоровье и красота
Текстиль и кожа
Текстиль и кожа
Детские товары
Детские товары
Продукты и напитки
Продукты и напитки
Электротехника
Электротехника
Мебель и интерьер
Мебель и интерьер
Дом и сад
Дом и сад
Торговля и склад
Торговля и склад
Промышленность
Промышленность
Все категории
ВходИзбранное
Линкор сварочный выпрямитель вд-230и инверторный
31 745
Линкор Сварочный выпрямитель ВД-300И инверторный Производитель: Линкор, Ручная дуговая сварка
ПОДРОБНЕЕЕще цены и похожие товары
18 816
Линкор Сварочный выпрямитель ВД-230ИП инверторный Производитель: Линкор, Ручная дуговая сварка
ПОДРОБНЕЕЕще цены и похожие товары
16 307
Линкор Сварочный выпрямитель ВД-201ИП инверторный Производитель: Линкор, Ручная дуговая сварка
ПОДРОБНЕЕЕще цены и похожие товары
15 342
Линкор Сварочный выпрямитель ВД-200ИП инверторный Производитель: Линкор, Ручная дуговая сварка
ПОДРОБНЕЕЕще цены и похожие товары
19 990
Сварочный выпрямитель инверторного типа ВД 181 И линкор Производитель: Линкор, Ручная дуговая
ПОДРОБНЕЕЕще цены и похожие товары
31 745
Линкор Сварочный выпрямитель ВД-300ИП инверторный Производитель: Линкор, Ручная дуговая сварка
ПОДРОБНЕЕЕще цены и похожие товары
16 307
Линкор Сварочный выпрямитель ВД-201И инверторный Производитель: Линкор, Ручная дуговая сварка
ПОДРОБНЕЕЕще цены и похожие товары
20 300
Сварочный выпрямитель инверторного типа ВД 212 И линкор Производитель: Линкор, Ручная дуговая
ПОДРОБНЕЕЕще цены и похожие товары
20 070
Линкор Сварочный выпрямитель ВД-231ИП инверторный Производитель: Линкор, Ручная дуговая сварка
ПОДРОБНЕЕЕще цены и похожие товары
25 186
Сварочный выпрямитель инверторного типа ВД 234 И линкор Производитель: Линкор, Ручная дуговая
ПОДРОБНЕЕЕще цены и похожие товары
20 300
Сварочный выпрямитель инверторного типа ВД 212 И линкор Производитель: LINKOR Semali, Тип аппарата:
ПОДРОБНЕЕЕще цены и похожие товары
58 210
Сварочный инверторный выпрямитель Foxweld ВД-500И Ток макс.
: 500, Диапазон сварочного тока: 10-500,
В МАГАЗИНЕще цены и похожие товары
143 577
Линкор ПДГ-500ИП Сварочный полуавтомат инверторный Производитель: Линкор, Полуавтоматическая сварка
ПОДРОБНЕЕЕще цены и похожие товары
89 936
Сварочный аппарат инверторного типа Cebora MONO STAR MIG 1620/M Synergic, MIG/MAG Производитель:
ПОДРОБНЕЕЕще цены и похожие товары
34 274
Сварочный полуавтомат инверторный RedHotDot HOT MIG-7 Производитель: MAX, Полуавтоматическая сварка
ПОДРОБНЕЕЕще цены и похожие товары
16 764
Инверторный сварочный аппарат ВД-234 И «Линкор» 220В (комплектный) Производитель: Линкор,
ПОДРОБНЕЕЕще цены и похожие товары
13 668
Выпрямитель сварочный инверторного типа ВД-200ИМ Тип аппарата: выпрямитель
ПОДРОБНЕЕЕще цены и похожие товары
147 630
Линкор ПДГ-500ИПТ Сварочный полуавтомат инверторный с тележкой Производитель: Линкор,
ПОДРОБНЕЕЕще цены и похожие товары
147 630
Линкор ПДГ-500ИПТ Сварочный полуавтомат инверторный с тележкой Производитель: Линкор,
ПОДРОБНЕЕЕще цены и похожие товары
14 375
Кавик ВД-200И У3 Аппарат сварочный инверторный Производитель: Кавик, Ручная дуговая сварка (MMA):
ПОДРОБНЕЕЕще цены и похожие товары
Кавик ВД-200ИМ У3 Аппарат сварочный инверторный Производитель: Кавик, Ручная дуговая сварка (MMA):
ПОДРОБНЕЕЕще цены и похожие товары
99 500
Выпрямитель инверторный NEON ВД-300 АД, DC, 380В 00-00000152 Производитель: NEON, Тип аппарата:
ПОДРОБНЕЕЕще цены и похожие товары
447 681
Сэлма ВДУ-1008 (Пионер-А1000) Сварочный выпрямитель инверторный Производитель: Selma,
ПОДРОБНЕЕЕще цены и похожие товары
77 500
NEON ВД-317 выпрямитель инверторный 380В, 00-00000577 Производитель: NEON, Ручная дуговая сварка
ПОДРОБНЕЕЕще цены и похожие товары
37 000
ВД-306 Сварочный инверторный выпрямитель Foxweld Производитель: Кавик, Тип аппарата: выпрямитель
ПОДРОБНЕЕЕще цены и похожие товары
20 832
Выпрямитель сварочный инверторного типа ВД-200И Тип аппарата: выпрямитель
ПОДРОБНЕЕЕще цены и похожие товары
51 140
Линкор ПДГ-253ИП Сварочный полуавтомат инверторный Производитель: Линкор, Полуавтоматическая сварка
ПОДРОБНЕЕЕще цены и похожие товары
55 889
Сварочный аппарат инверторного типа ELAND MIG-250 PRO, MIG/MAG Производитель: ELAND,
ПОДРОБНЕЕЕще цены и похожие товары
2 страница из 18
Трансформаторы, выпрямители и инверторы | Study Aircrafts
Трансформатор
Трансформатор преобразует электрическую энергию заданного напряжения в электрическую энергию другого уровня напряжения.
Он состоит из двух катушек, которые электрически не связаны, но расположены так, что магнитное поле, окружающее одну катушку, пересекает другую катушку. Когда переменное напряжение прикладывается к одной катушке (поперек), переменное магнитное поле, создаваемое вокруг этой катушки, создает переменное напряжение в другой катушке за счет взаимной индукции.
ПРИМЕЧАНИЕ. Трансформатор также можно использовать с пульсирующим постоянным током, но чистое постоянное напряжение использовать нельзя, так как только переменное напряжение создает переменное магнитное поле, которое является основой процесса взаимной индукции.
Трансформатор состоит из трех основных частей:
Железный сердечник, который обеспечивает цепь с низким сопротивлением для магнитных силовых линий,
Первичная обмотка, которая получает электрическую энергию от источника приложенного напряжения, и
Вторичная обмотка, получающая электрическую энергию за счет индукции от первичной обмотки.
Первичная и вторичная обмотки этого трансформатора с закрытым сердечником намотаны на замкнутый сердечник для получения максимального индуктивного эффекта между двумя катушками.
Все магнитные силовые линии, установленные в первичной обмотке, не пересекают витки вторичной обмотки. Определенное количество магнитного потока, называемого потоком рассеяния, уходит из магнитной цепи.
Мера того, насколько хорошо поток первичной обмотки связан с вторичной обмоткой, называется «коэффициент связи».
Трансформатор
ОСНОВНОЙ ТРАНСФОРМАТОР
Существует два класса трансформаторов:
В трансформаторах напряжения первичные обмотки соединены параллельно по напряжению питания.
Первичные обмотки трансформаторов тока соединены последовательно в первичной цепи
Существует множество типов трансформаторов напряжения. Большинство из них либо
Фактором, который определяет, является ли трансформатор повышающим или понижающим типом, является коэффициент «витков».
Коэффициент витков — это отношение числа витков первичной обмотки к числу витков вторичной обмотки.
N2/N1=E2/E1
Где E — напряжение первичной обмотки, E2 — выходное напряжение вторичной обмотки, а N1 и N2 — количество витков первичной и вторичной обмотки, соответственно.
Повышающий трансформатор
Повышающий трансформатор имеет большее количество витков во вторичной обмотке, чем в первичной, поэтому он увеличивает или повышает напряжение. Так что напряжение во вторичной обмотке больше, чем в первичной обмотке.
Если потери в трансформаторе равны нулю, мощность на трансформаторе считается постоянной. Следовательно, входная мощность равна выходной мощности. Следовательно, как мы видели, напряжение во вторичной обмотке увеличивается, поэтому ток во вторичной обмотке уменьшается по сравнению с первичной обмоткой, сохраняя мощность постоянной. Величина увеличения напряжения во вторичной обмотке зависит от коэффициента трансформации.
Понижающий трансформатор
Понижающий трансформатор имеет большее количество витков в первичной обмотке, чем во вторичной, поэтому он повышает или понижает напряжение. Значит, напряжение во вторичной обмотке меньше, чем в первичной.
Если потери в трансформаторе равны нулю, мощность на трансформаторе считается постоянной. Следовательно, входная мощность равна выходной мощности. Следовательно, как мы видели, напряжение во вторичной обмотке уменьшается, поэтому ток во вторичной обмотке увеличивается по сравнению с первичной обмоткой, сохраняя постоянную мощность. Величина снижения напряжения во вторичной обмотке зависит от коэффициента трансформации.
ПРИМЕЧАНИЕ. Частота входа и выхода остается постоянной как в повышающем, так и в понижающем трансформаторе.
ПОВЫШАЮЩИЙ И ПОНИЖАЮЩИЙ ТРАНСФОРМАТОР
Рабочий
Трансформаторы представляют собой устройства, которые преобразуют (или передают) электрическую энергию из одной цепи в другую через индуктивно связанные электрические проводники.
Трансформатор, используемый в качестве источника питания, можно рассматривать как имеющий вход (первичные проводники, или обмотки) и выход (вторичные проводники, или обмотки).
Изменяющийся ток в первичной обмотке создает изменяющееся магнитное поле; это магнитное поле индуцирует изменение напряжения во вторичных обмотках. При включении нагрузки последовательно со вторичными обмотками в трансформаторе протекает ток. Выходное напряжение трансформатора (вторичных обмоток) определяется входным напряжением на первичной и соотношением витков на первичной и вторичной обмотках.
При подаче переменного напряжения на первичные клеммы трансформатора будет протекать переменный ток, который сам индуцирует напряжение в первичной обмотке, противоположное приложенному напряжению и почти равное ему. Разница между этими двумя напряжениями обеспечивает достаточный ток в первичной обмотке для намагничивания его сердечника. Это называется возбуждающим или намагничивающим током.
Магнитное поле, вызванное этим возбуждающим током, пересекает вторичную катушку и индуцирует напряжение за счет взаимной индукции.
Если к вторичной обмотке подключена нагрузка, ток нагрузки, протекающий через вторичную обмотку, создаст магнитное поле, которое будет стремиться нейтрализовать магнитное поле, создаваемое первичным током.
Это уменьшит самоиндуцируемое (противодействующее) напряжение в первичной обмотке и позволит протекать большему первичному току. Первичный ток увеличивается с увеличением тока вторичной нагрузки и уменьшается с уменьшением тока вторичной нагрузки. Когда вторичная нагрузка снимается, первичный ток снова уменьшается до небольшого тока возбуждения, достаточного только для намагничивания железного сердечника трансформатора.
Типы трансформаторов
Трансформаторы также классифицируются по типу конструкции сердечника
Тип сердечника
Корпус типа
Оба эти типа трансформаторов могут быть как повышающими, так и ступенчатыми, они отличаются только конструкцией сердечника трансформатора.
Тип сердечника
Магнитопровод трансформатора состоит из пластин, образующих прямоугольную раму. Пластины нарезаются в виде полос L-образной формы. Во избежание сильного сопротивления в местах стыковки ламинатов друг с другом, чередующийся слой укладывается по-другому, чтобы исключить непрерывные стыки.
Первичная и вторичная обмотки чередуются для уменьшения потока рассеяния. Половина каждой обмотки размещается рядом или концентрически на плече сердечника. Для простоты первичная и вторичная обмотки расположены на отдельных ветвях сердечника.
Изоляционный слой расположен между сердечником и нижней обмоткой, а также между первичной и вторичной обмотками. Для уменьшения изоляции нижняя обмотка всегда размещается рядом с сердечником. Обмотка цилиндрическая, на нее позже вставлена пластина.
Тип корпуса
Пластины вырезаны в виде длинной полосы буквами Е и I. Чтобы уменьшить сильное сопротивление в местах соединения пластин встык друг с другом, чередующиеся слои укладываются по-разному, чтобы исключить непрерывное соединение.
Трансформатор оболочкового типа имеет три конечности или ножки. Центральная ветвь несет весь поток, а боковая ветвь несет половину потока. Следовательно, ширина центральной конечности почти удвоится по сравнению с шириной внешних конечностей.
Первичная и вторичная обмотки размещены на центральных стержнях. Обмотка низкого напряжения размещается рядом с сердечником, а обмотка высокого напряжения размещается вне обмотки низкого напряжения для снижения стоимости изоляции, размещенной между сердечником и обмоткой низкого напряжения. Обмотки цилиндрические, на них насажены пластины сердечника.
В трансформаторе с сердечником сердечник окружает обмотку, тогда как в трансформаторе с кожухом обмотка окружает сердечник трансформатора. Трансформатор с сердечником имеет два магнитных контура, тогда как трансформатор с кожухом имеет один магнитопровод. Следовательно, потери в трансформаторе с сердечником больше по сравнению с трансформатором с кожухом, потому что трансформатор с сердечником состоит из двух магнитных цепей, а выходная мощность с сердечником меньше, чем с кожухом.
ПРИМЕЧАНИЕ. В трансформаторах с сердечником и кожухом обмотка низкого напряжения размещается внутри обмотки высокого напряжения, поскольку обмотку низкого напряжения легче изолировать по сравнению с обмоткой высокого напряжения.
ТИП СЕРДЕЧНИКА И ТИП ОБОЛОЧКИ КОНСТРУКЦИЯ СЕРДЕЧНИКА
Трансформатор тока
Трансформаторы тока используются в системах электропитания переменного тока для измерения линейного тока генератора и обеспечения тока, пропорционального линейному току, для защиты и управления цепями устройства. Трансформатор тока представляет собой трансформатор кольцевого типа, в котором в качестве первичной обмотки используется токоведущий провод питания (либо провод питания, либо провод заземления генератора переменного тока). Ток в первичной обмотке индуцирует ток во вторичной за счет магнитной индукции.
Стороны всех трансформаторов тока имеют маркировку «h2» и «h3» на основании блока. Трансформаторы должны быть установлены стороной «h2» к генератору в цепи, чтобы иметь правильную полярность.
Трансформаторы тока являются повышающими трансформаторами, поскольку они должны обнаруживать большой ток в первичной обмотке, так как они являются повышающими трансформаторами и уменьшают ток во вторичной обмотке. Таким образом, мы можем измерять большой ток, однако вторичная обмотка трансформатора никогда не должна оставаться разомкнутой во время работы системы; это может привести к опасному повышению напряжения, поскольку они являются повышающими трансформаторами, и может привести к перегреву трансформатора. Поэтому выходные соединения трансформатора всегда должны быть соединены перемычкой, когда трансформатор не используется, но остается в системе.
ТРАНСФОРМАТОР ТОКА
Автотрансформатор
В схемах, где обычно требуется только небольшое повышение или понижение напряжения, используется специальный вариант конструкции трансформатора, известный как автотрансформатор. Он состоит из одной обмотки с ответвлениями, образующими первичную и вторичную части.
Когда напряжение подается на первичные клеммы, ток протекает через часть обмотки, натянутой на клеммы. Магнитный поток из-за этого тока будет течь через сердечник и, следовательно, будет связан со всей обмоткой. Эти витки между первичными клеммами действуют так же, как первичная обмотка обычного трансформатора, и поэтому они создают напряжение самоиндукции, противоположное приложенному напряжению.
Напряжение, индуцируемое в оставшихся витках обмотки, будет аддитивным, что даст вторичное выходное напряжение, превышающее приложенное напряжение. Когда цепь нагрузки подключена к вторичным клеммам, ток из-за наведенного напряжения будет протекать через всю обмотку и будет противодействовать первичному току от входных клемм.
Поскольку витки между первичными выводами являются общими как для входных, так и для выходных цепей, они несут разность между индуктивным током и первичным током, и поэтому они могут быть намотаны проводом меньшего сечения, чем остальная часть обмотки
Автотрансформаторы также могут быть разработаны для использования в цепях потребителей, требующих трехфазного напряжения различных уровней.
АВТОТРАНСФОРМАТОР
Потери в трансформаторе
В дополнение к потерям мощности, вызванным несовершенной связью, трансформаторы подвержены потерям в «меди» и «железе».
Сопротивление проводника, состоящего из витков катушки, вызывает потери в меди.
Потери в железе бывают двух типов: потери на гистерезис и потери на вихревые токи.
Гистерезисные потери – это электрическая энергия, необходимая для намагничивания сердечника трансформатора сначала в одном, а затем в другом направлении в соответствии с приложенным переменным напряжением.
Потери на вихревые токи вызываются электрическими токами (вихревыми токами), наводимыми в сердечнике трансформатора переменными магнитными полями. Для уменьшения потерь на вихревые токи сердечники выполнены из пластин, покрытых изоляцией, уменьшающей циркуляцию наведенных токов
ПОТЕРИ В ТРАНСФОРМАТОРЕ
Трансформаторно-выпрямительный блок (TRU)
Трансформаторно-выпрямительный блок (TRU) представляет собой комбинацию статических трансформаторов и выпрямителей и используется в некоторых устройствах переменного тока.
систем в качестве вторичных блоков питания, а также в качестве основных блоков преобразования в самолетах с выпрямлением переменного тока. энергосистемы.
Самолет Т.Р.У. предназначены для работы на регулируемом трехфазном входе напряжением 200 вольт с частотой 400 Гц и обеспечивают непрерывный постоянный ток. выходной ток 110 А при напряжении примерно 26 вольт.
Установка состоит из трансформатора и двух трехфазных мостовых выпрямительных узлов, установленных в отдельных секциях корпуса. Трансформатор имеет обычную первичную обмотку, намотанную звездой, и вторичную обмотку, намотанную звездой и треугольником. Каждая вторичная обмотка соединена с отдельными сборками мостового выпрямителя, состоящего из шести кремниевых диодов и соединенных параллельно.
Эти клеммы вместе со всеми другими, связанными с входными и выходными цепями, сгруппированы на панели на одном конце устройства. Охлаждение агрегата осуществляется за счет естественной конвекции через вентиляционные панели, покрытые марлей, а для предупреждения о перегреве на блоках трансформатора и выпрямителя предусмотрены термовыключатели, соединенные с независимыми сигнальными лампами.
Выключатели поставляются с питанием от сети постоянного тока. от внешнего источника (обычно одной из шин), и их контакты замыкаются, когда температурные условия в соответствующих местах повышаются примерно до 150°C и 200°C.
ТРАНСФОРМАТОРНЫЙ ВЫПРЯМИТЕЛЬ (TRU)
Выпрямитель
Многие устройства в самолете требуют для работы большой силы тока и низкого напряжения постоянного тока. Эта мощность может обеспечиваться генераторами с приводом от двигателя постоянного тока, мотор-генераторными установками, ламповыми выпрямителями, сухими дисками или полупроводниковыми выпрямителями. Однако в самолетах с системами переменного тока использование специального генератора постоянного тока нежелательно, поскольку секция вспомогательного оборудования двигателя будет необходима для привода дополнительного оборудования. Поэтому используются выпрямители.
Выпрямитель — это устройство, которое преобразует переменный ток в постоянный путем ограничения или регулирования направления тока.
Основными типами выпрямителей являются сухие дисковые и твердотельные. Сухие диски и полупроводниковые выпрямители являются отличным источником большой силы тока при низком напряжении.
Твердотельные или полупроводниковые выпрямители заменили практически все другие типы; и, поскольку сухие диски и мотор-генераторы в значительной степени ограничены более старыми моделями самолетов.
Выпрямители
Однополупериодный выпрямитель
Основная концепция однополупериодного выпрямителя. Когда сигнал переменного тока имеет положительный размах, как показано на рисунке А входного сигнала, полярность диода и нагрузочного резистора также будет положительной. В этом случае диод смещен в прямом направлении и может быть заменен короткозамыкателем, как показано на рисунке. Затем положительная часть входного сигнала появится на нагрузочном резисторе без потери потенциала на последовательном диоде.
На рисунке B теперь показано изменение направления входного сигнала.
Обратите внимание, что полярность диода и нагрузочного резистора также поменялась местами. В этом случае диод теперь смещен в обратном направлении и может быть заменен эквивалентной разомкнутой цепью. Ток в цепи теперь равен 0 ампер, а падение напряжения на нагрузочном резисторе равно 0 вольт. Результирующий сигнал для полного синусоидального входа можно увидеть в крайнем правом углу рисунка. Выходной сигнал представляет собой воспроизведение входного сигнала за вычетом отрицательного колебания напряжения волны. По этой причине этот тип выпрямителя называется однополупериодным выпрямителем.
ПОЛОВИННЫЙ ВЫПРЯМИТЕЛЬ
Двухполупериодный выпрямитель
Более распространенное использование диода в качестве выпрямителя. Этот тип выпрямителя называется двухполупериодным мостовым выпрямителем. Термин «двухполупериодный» указывает на то, что выход представляет собой непрерывную последовательность импульсов, а не промежутки, которые появляются в однополупериодном выпрямителе.
На рисунке C показано начальное состояние, при котором в сеть подается положительная часть входного сигнала. Обратите внимание на полярность диодов. Диоды D2 и D4 смещены в обратном направлении и могут быть заменены с разомкнутой цепью. Диоды D1 и D3 смещены в прямом направлении и работают как разомкнутая цепь. Путь тока через диоды хорошо виден, и результирующая форма волны развивается на нагрузочном резисторе.
Во время отрицательной части приложенного сигнала диоды меняют полярность и состояние смещения. В результате получается цепь, показанная на рисунке D. Теперь ток проходит через диоды D4 и D2, которые смещены в прямом направлении, в то время как диоды D1 и D3 имеют разомкнутую цепь из-за обратного смещения. Обратите внимание, что при обоих изменениях формы входного сигнала ток будет проходить через нагрузочный резистор в одном и том же направлении. Это приводит к тому, что отрицательный размах сигнала переворачивается на положительную сторону временной шкалы.
ПОЛНОПЕРЕМЕННЫЙ ВЫПРЯМИТЕЛЬ
Выпрямитель/тиристоры с кремниевым управлением
Выпрямители с кремниевым управлением (или тиристоры) представляют собой три оконечных устройства, которые можно использовать для коммутации и управления питанием переменного тока. Выпрямители с кремниевым управлением могут очень быстро переключаться из проводящего состояния в непроводящее. В выключенном состоянии кремниевый выпрямитель имеет незначительный ток утечки, а во включенном состоянии устройство демонстрирует очень низкое сопротивление. Это приводит к очень небольшим потерям мощности в управляемом кремнием выпрямителе, даже когда контролируются значительные уровни мощности.
Кремниевые выпрямители имеют анодное и катодное соединения; управление осуществляется с помощью гейт-терминала.
КРЕМНИЕВЫЙ ВЫПРЯМИТЕЛЬ (SCR) ИЛИ ТИРИСТОР
Кремниевый выпрямитель можно рассматривать как два транзистора, соединенных вместе в их общих областях.
то есть PNP и NPN соединены вместе, как показано на рисунке. При соединении у нас есть три соединения J1, J2 и J3. и два терминала.
Когда на клемму 1 подается положительное напряжение, переход J1 и J3 находится в прямом смещении, а J2 в обратном смещении, тогда как, когда на клемму 1 подается отрицательная клемма, соединение J1 и J3 находится в обратном смещении, а соединение J2 это прямое смещение.
После переключения в проводящее состояние кремниевый управляемый выпрямитель останется проводящим (т. е. зафиксируется во включенном состоянии) до тех пор, пока прямой ток не будет снят с устройства. В приложениях постоянного тока это требует прерывания (или отключения) питания, прежде чем устройство можно будет сбросить в непроводящее состояние.
Если устройство используется с переменным питанием, устройство автоматически сбрасывается при изменении направления основного питания. Затем устройство может быть запущено на следующем полупериоде с правильной полярностью, чтобы разрешить проводимость.
КОНСТРУКЦИЯ SCR
При нормальном использовании управляемый кремнием выпрямитель приводится в проводящее (включенное) состояние посредством подачи импульса тока на клемму затвора. Для эффективного запуска управляемого кремнием выпрямителя требуется импульс запуска затвора, имеющий быстрое время нарастания, полученный от источника с низким сопротивлением. Запуск может стать неустойчивым, когда доступен недостаточный ток затвора или когда ток затвора изменяется медленно.
SCR VS ДИОД VS ТРАНЗИСТОР
Сухие дисковые выпрямители
Сухие дисковые выпрямители работают по принципу, согласно которому электрический ток легче протекает через соединение двух материалов с разной проводимостью в одном направлении, чем в противоположном. Это верно, потому что сопротивление протеканию тока в одном направлении низкое, а в другом — высокое. В зависимости от используемых материалов несколько ампер могут течь в направлении низкого сопротивления, но только несколько миллиампер в направлении высокого сопротивления.
В самолетах можно найти три типа сухих дисковых выпрямителей:
выпрямитель на основе оксида меди,
селеновый выпрямитель,
магниево-медно-сульфидный выпрямитель.
Выпрямители на основе оксида меди
Выпрямитель на основе оксида меди состоит из медного диска, на который путем нагревания был нанесен слой оксида меди. Он также может состоять из химического препарата оксида меди, равномерно распределенного по поверхности меди. Металлические пластины, обычно свинцовые, прижимаются к двум противоположным сторонам диска для обеспечения хорошего контакта. Ток течет от меди к оксиду меди.
СУХОЙ ДИСКОВЫЙ ВЫПРЯМИТЕЛЬ ИЗ ОКСИДА МЕДИ
Селеновые выпрямители
Селеновый выпрямитель изготовлен из алюминиевого листа, который служит как основанием для выпрямляющего перехода, так и поверхностью для отвода тепла.
Выпрямляющий спай покрывает одну сторону основания, за исключением узкой полосы по краям и небольшого участка вокруг крепежного отверстия, на который нанесен слой изолирующего лака.
Тонкий слой легкоплавкого сплава, называемый противоэлектродом, напыляется на селеновое покрытие и изолирующий лак. Контакт с двумя элементами выпрямляющего перехода, или барьерного слоя, осуществляется через основание с одной стороны и противоэлектрод с другой.
Механическое давление на выпрямляющий переход способствует снижению сопротивления в обратном направлении, а в области монтажных шпилек этому препятствует слой лака.
На практике несколько выпрямительных элементов могут быть соединены последовательно или параллельно, образуя так называемую выпрямительную батарею.
При последовательном соединении элементы увеличивают способность выпрямителя работать с напряжением, а при параллельном соединении увеличивается сила тока.
Инверторы
Инвертор используется в некоторых системах самолета для преобразования части мощности постоянного тока самолета в переменный ток. Этот переменный ток используется в основном для инструментов, радио, радаров, освещения и других аксессуаров.
Эти инверторы обычно рассчитаны на подачу тока с частотой 400 Гц, но некоторые рассчитаны на подачу более одного напряжения; например, 26 вольт переменного тока в одной обмотке и 115 вольт в другой. Существует два основных типа инверторов: роторные и статические. Любой тип может быть однофазным или многофазным.
Многофазный инвертор легче при той же номинальной мощности, чем однофазный, но есть сложности в распределении многофазной мощности и балансировке нагрузок
Инверторы
Роторный инвертор типы и конфигурации вращающихся инверторов. Такие инверторы по сути представляют собой генераторы переменного тока и двигатели постоянного тока в одном корпусе. Поле генератора, или якорь, и поле двигателя, или якорь, установлены на общем валу, который будет вращаться внутри корпуса.
Вращающийся инвертор с постоянными магнитами
Инвертор с постоянными магнитами состоит из двигателя постоянного тока и генератора переменного тока с постоянными магнитами.
Каждый из них имеет отдельный статор, установленный в общем корпусе. Якорь двигателя установлен на роторе и подключен к источнику постоянного тока через коллекторно-щеточный узел. Обмотки возбуждения двигателя смонтированы на корпусе и подключены непосредственно к источнику постоянного тока. Ротор с постоянными магнитами установлен на противоположном конце того же вала, что и якорь двигателя, а обмотки статора установлены на корпусе, что позволяет снимать переменный ток с инвертора без использования щеток.
Ротор генератора имеет шесть полюсов, намагниченных для обеспечения чередования северного и южного полюсов по окружности. Когда поле двигателя и якорь возбуждаются, ротор начинает вращаться. Когда ротор вращается, постоянный магнит будет вращаться внутри катушек статора переменного тока, и магнитный поток, развиваемый постоянными магнитами, будет отсекаться проводниками в катушках статора переменного тока. В обмотках будет создаваться переменное напряжение, полярность которого будет меняться по мере прохождения каждым полюсом обмотки.
Инвертор этого типа можно сделать многофазным, поместив в корпус больше катушек статора переменного тока, чтобы сдвинуть фазу в каждой катушке на соответствующую величину. Как следует из названия роторного инвертора, он имеет вращающийся якорь в секции генератора переменного тока.
Вращающийся инвертор индукторного типа
В инверторах индукторного типа используется ротор, изготовленный из пластин мягкого железа с канавками, прорезанными поперек поверхности для получения полюсов, соответствующих числу полюсов статора. Катушки возбуждения намотаны на один набор неподвижных полюсов, а катушки якоря переменного тока — на другой набор неподвижных полюсов.
При подаче постоянного тока на катушки возбуждения создается магнитное поле. Ротор вращается внутри катушек возбуждения, а полюса ротора совпадают с неподвижными полюсами, устанавливается путь с низким сопротивлением для потока от полюса возбуждения через полюса ротора к полюсу якоря переменного тока и через корпус обратно к полюсу возбуждения.
. В этом случае будет большое количество магнитного потока, связывающего катушки переменного тока.
Когда полюса ротора находятся между неподвижными полюсами, существует путь потока с высоким сопротивлением, состоящий в основном из воздуха; тогда будет небольшое количество магнитного потока, связывающего катушки переменного тока. Это увеличение и уменьшение плотности потока в статоре индуцирует переменный ток в катушках переменного тока. Количество полюсов и скорость двигателя определяют частоту инвертора этого типа. Постоянный ток возбуждения статора управляет напряжением.
РОТАЦИОННЫЙ ИНВЕРТОР
Статические инверторы
Во многих случаях, когда постоянное напряжение постоянного тока необходимо преобразовать в переменное, статические инверторы используются вместо роторных инверторов или мотор-генераторных установок. Быстрый прогресс, достигнутый полупроводниковой промышленностью, расширяет область применения такого оборудования в диапазонах напряжения и мощности, что было бы непрактично еще несколько лет назад.
Некоторыми такими приложениями являются источники питания для частотно-чувствительного военного и коммерческого оборудования переменного тока, аварийные системы переменного тока самолетов и преобразование мощности широкого частотного диапазона в мощность точной частоты.
Использование статических инверторов в небольших самолетах также быстро возросло за последние несколько лет, и технология продвинулась до такой степени, что статические инверторы доступны для любых требований, удовлетворяемых вращающимися инверторами.
Например, в производстве находятся аварийные источники переменного тока мощностью 250 ВА, работающие от авиационных аккумуляторов, а также основные источники переменного тока мощностью 2500 ВА, работающие от генератора переменной частоты. Этот тип оборудования имеет определенные преимущества для применения в самолетах, в частности, отсутствие движущихся частей и возможность адаптации к кондуктивному охлаждению. Выход переменного тока Обмотка возбуждения Линии потока постоянного тока.
Статические инверторы, называемые полупроводниковыми инверторами, производятся в широком диапазоне типов и моделей, которые можно классифицировать по форме выходного сигнала переменного тока и выходной мощности. Один из наиболее часто используемых статических инверторов производит регулируемую синусоидальную волну на выходе.
БЛОК-СХЕМА СТАТИЧЕСКОГО ПРЕОБРАЗОВАТЕЛЯ
Преобразователь частоты Выпрямитель
Чтобы лучше понять частотно-регулируемый привод (ЧРП), необходимо объяснить некоторые основные части частотно-регулируемого привода. Основными двумя частями ЧРП являются выпрямитель и инвертор. Первый преобразует напряжение переменного тока в напряжение постоянного тока; второй будет преобразовывать это постоянное напряжение в переменное напряжение с переменной величиной и частотой. Таким образом, вместе они образуют преобразователь переменного тока в переменный, который можно разместить между обычной электрической сетью и нагрузкой с особыми требованиями к характеристикам напряжения и частоты.
Наиболее распространенными компонентами частотно-регулируемого привода для преобразования переменного напряжения в постоянное являются обычные полупроводниковые диоды. Это делается по нескольким причинам. Во-первых, эти диоды в основном как раз то, что нужно, потому что они проводят ток в одном направлении и блокируют его в другом направлении. Напряжение переменного тока становится положительно или отрицательно выпрямленным. На самом деле, это ток, который выпрямляется. Для создания напряжения дополнительно нужны выпрямительные конденсаторы. Второй причиной использования диодов в качестве основных компонентов выпрямителя в частотно-регулируемом приводе является низкая цена по сравнению с другими полупроводниковыми технологиями. Диод также гораздо более надежен, чем другие (управляемые) полупроводники. Третьей причиной выбора диодной логики является отсутствие управляющей электроники для включения или выключения диода. Процесс коммутации происходит естественным образом, поэтому контроль не требуется.
- Диоды действуют как переключатели без тока утечки или падения напряжения.
- Переключение происходит без временной задержки
- Предположим, что идеальное трехфазное синусоидальное входное напряжение
- Предположим, что постоянный выходной ток
При использовании диодов по-прежнему существует много возможностей настроить положение и количество диодов для выпрямления переменного напряжения для приводов с регулируемой частотой.
Однофазный выпрямитель
1. Курс тока
Диод на рис. 1 сравним с переключателем, который замкнут при t = 0 (рис. 2). Тогда формула для тока:
С:
Текущий i(t) имеет курс, показанный на рисунке 3 (а).
На этом рисунке показаны две важные характеристики диода в цепи. Подобно замыкающему выключателю, ток покажет явление перехода. Когда напряжение станет положительным, ток также будет равен нулю из-за индуктивности в цепи.
Рис.1 Однофазный однополупериодный выпрямитель
Рис. 2 (а) Переключатель как эквивалент диода; (b) Переключатель курса тока
Индуктивность будет противодействовать причине изменения магнитного поля, а именно увеличению тока, индуцируя напряжение с противоположным потенциалом по сравнению с напряжением источника. Это уменьшает ток, который может протекать в цепи преобразователя частоты. Таким образом, ток не будет следовать курсу, пропорциональному напряжению, а вместо этого будет отставать. В отличие от обычного переключателя, диод не может проводить ток в отрицательном направлении. Когда ток становится равным нулю, происходит естественная коммутация, и ток становится равным нулю. Все напряжение фиксируется на диоде. Ток выпрямляется, а вместе с ним и напряжение на сопротивлении.
2. Курс напряжения
Предполагается, что на диоде нет падения напряжения, когда он проводит ток. При этом всегда справедлива следующая формула:
u = u Ll + u Rl
с:
u Rl = i x R l
На рис. 3 (а) текущий курс дан за один период. (T = 2π) Максимальный ток i max достигается в момент времени t м . Из уравнения klk видно, что напряжение на резисторе u Rl имеет такую же форму. Поскольку нагрузка (индуктивность и резистор) получает все синусоидальное напряжение, для каждого момента между 0 и t 2 применима следующая формула:
и Лл = и — и Рл
От 0 до t m ток увеличивается и напряжение на индуктивности положительное.
Рис. 3 Ход тока и напряжения однофазного выпрямителя за один период
От 0 до t м Индуктивность нагружена энергией:
Ш = ½ л л x i макс. 2
И перенапряжение, и ток через индуктор имеют одинаковый знак. Между временем t m и t 2 эта накопленная энергия высвобождается обратно в резистор в цепи. Ток положительный, а напряжение на индуктивности становится отрицательным. Поток энергии снова:
Ш = ½ л л x i макс. 2В момент времени t 2 вся энергия индуктивности перетекла обратно в цепь.
Третий график на рис. 3 показывает зависимость напряжения от индуктивности. При добавлении следующих двух интегралов сумма равна нулю.Это должно быть потому, что φ — это магнитный поток индуктивности из-за изменяющегося тока, а чистый поток после одного периода должен быть равен нулю. Это важная характеристика идеальной индуктивности, которая называется критерием равной площади. Среднее напряжение тем самым также равно нулю. Среднее выходное напряжение vfd, которое при использовании критерия равновеликости равно среднему напряжению на резисторе, может быть получено как функция угла проводимости.
I г = U г /R л
Чтобы узнать значение угла проводимости β, можно применить следующую формулу:
Это можно решить только итерацией.
Это сделано на рис. 4.9.0520
Рис. 4 Кривая β для различных значений φ
Трехфазное однополупериодное выпрямление
Принцип трехфазного однополупериодного выпрямления частотно-регулируемого привода заключается в улавливании положительных или отрицательных пиков трехфазных напряжений с помощью из трех диодов. Фазное напряжение – это потенциал между нейтральной точкой и одним из фазных проводов. Схема выпрямления построена так, как показано на рисунке 5. На двух графиках показаны напряжения трех фаз и выходное напряжение. Оба графика начинаются с положительного изменения фазного напряжения u 1 . С момента времени t 1 напряжение u 1 является максимальным, при котором диод D 1 будет проводить ток. Когда D 1 проводит, потенциал на катодах обоих других диодов D 2 и D3 достигнет того же потенциала, что и u 1 . Так они блокируют. В момент времени t 2 напряжение u 2 становится выше, и с этого момента диод D 2 начинает проводить так, что катод D 1 достигает того же потенциала, что и u 2 и блоки.
Тот же процесс происходит с напряжением u 3 и диодом D 3 . Когда выпрямительная цепь подключена (здесь через трансформатор) к электрической сети, порядок фаз сети будет определять, когда какой диод проводит или блокирует.
Рис. 5 Схема и волновая картина трехфазного однополупериодного выпрямителя
Важным процессом является переход между проводящими состояниями различных
диоды. Это называется коммутацией. Поскольку выпрямительные цепи состоят из простых
диоды, коммутация будет естественной. Потому что всегда есть какая-то
индуктивность в цепи, процесс коммутации никогда не произойдет сразу. В
в используемом примере индуктивность рассеяния трансформатора предотвращает внезапное изменение
тока через диод из проводящего состояния в запирающее или наоборот. В
Рисунок 5 в момент времени t 2 ток через D 1 будет продолжаться, когда D 2 начнет проводить ток. В
в этот момент фазы u 1 и u 2 будут закорочены.
Напряжение короткого замыкания на
катоды обоих диодов определяется по следующей формуле:
и с = (и 1 + и 2 ) / 2
После t 2 напряжение u 1 становится меньше, а напряжение u 2 больше положительного, так что i d1 уменьшается, а i d2 увеличивается. Время полного проведения или блокировки определяется индуктивностями и разностью между u c и u 2 соответственно u 1 . График этого процесса приведен ниже на рисунке 6.
Рис. 6 Реальные формы сигналов в выпрямителе из-за коммутации диодов
Следующим важным фактором, который можно получить, является средняя составляющая постоянного тока выпрямленного напряжения ЧРП U ай . Это можно сделать с помощью рисунка 7. На этом графике начало координат выбрано таким образом, чтобы фазное напряжение u 1 достигало своего максимума в нулевое время.
Рис. 7 Пульсации на выходе выпрямленного напряжения
По этой формуле можно описать ход фазного напряжения:
u 1 = û.cos вес
Теперь можно легко получить среднюю составляющую напряжения постоянного тока:
Потому что входное напряжение представляет собой синусоиду! допустимо следующее выражение для среднего значения:
Выходной ток имеет ту же форму, что и напряжение, поэтому справедливо то же выражение, что и в случае однофазного выпрямителя:
I g = U gi / R l
Трехфазное мостовое выпрямление
Трехфазный мостовой выпрямитель преобразователя частоты использует шесть диодов вместо трех, как трехфазный однополупериодный выпрямитель.
Теоретически можно подключить диодную цепь непосредственно к сети, но часто между сеткой и диодным мостом используется трансформатор. Это позволяет преобразование в другое напряжение и обеспечивает гальваническую развязку. Монтаж диодов показан на рис. 8.
Рис. 8 Трехфазный мостовой выпрямитель, отделенный от сети трансформатором
Следующим важным отличием однополупериодного и мостового выпрямителя является использование линейного напряжения и фазного напряжения. На рисунке 8 буквы L 1 , L 2 и L 3 обозначают три линейных провода. Между этими проводами присутствуют три напряжения переменного тока со сдвигом фаз на 120°. Это линейные напряжения. Индикационные напряжения u 12 , u 23 и u 31 относятся к потенциалу между линейным проводом, обозначенным первым номером суффикса, и линейным проводом, обозначенным вторым номером суффикса. Например: если u 12 положительное, это означает, что фазное напряжение u 1 выше фазного напряжения u 2 и тем самым потенциал линейного провода L 1 выше потенциала линейного провода L 2 , Глядя на диодную схему на рис.
8, легко увидеть, что в каждый момент самое высокое линейное напряжение (положительное или отрицательное) приходится на нагрузку ЧРП. Таким образом, мы можем определить линейные напряжения u 21 , u 32 и u 13 путем инвертирования линейных напряжений u 12 , u 23 и u 31 , Это линейное напряжение также соответствует приведенному ранее определению потенциала. На рисунке 9 дана последовательность линейных напряжений на нагрузке. Когда u 12 является максимальным напряжением, это означает, что с момента, когда u 2 является максимальным и отрицательным, до момента, когда u 1 является максимальным и положительным, потенциал на нагрузке равен u 12 , Для замыкания цепи диоды D 1 и D 6 должны проводить, а остальные диоды блокировать. Следующее фазное напряжение u 13 , С момента, когда u 1 максимальное и положительное, до момента, когда u 3 максимальное и отрицательное, u 13 — потенциал на нагрузке и диодах D 1 и D 2 пров.
Аналогично находятся следующие напряжения на нагрузке. Диоды пронумерованы, чтобы сделать последовательность 1-2, 2-3, 3-4, 4-5, 5-6 и 6-1, где после перезапуска последовательности.
Рис. 9 Форма выходного напряжения и последовательность проводящих диодов
Имеется 6 диодов, и ток должен проходить, когда они изменяются из проводящего состояния в запирающее или наоборот. Таким образом, здесь действует принцип коммутации. В пунктах с 1 по 6 есть коммутация. В этой схеме коммутация действует естественным образом. Всегда проводится один диод из верхней половины моста и один диод из нижней половины моста. Если пренебречь потерями напряжения на диодах и при коммутации, то выходное напряжение формируется пиковыми значениями линейных напряжений. Выходной ток следует тому же курсу, что и резистивная нагрузка и закон Ома. Этот курс не плоский. У него пульсация. Частота и величина этой пульсации являются важными характеристиками, позволяющими различать различные выпрямители. Число импульсов определяется как:
p = пульсация частоты / источник частоты
Описанный выше трехфазный однополупериодный выпрямитель имеет число импульсов, равное трем, а трехфазный мостовой выпрямитель имеет число импульсов один из шести.
