Искроулавливатель для печной трубы: виды, на печную трубу для бани, как сделать пламегаситель для котельной своими руками

Содержание

изготовление и монтаж своими руками

Огонь в доме – это всегда повышенная опасность. Это особенно актуально для котлов, работающих на твердом топливе, никто не застрахован от случайного воспламенения. Причем возникнуть возгорание может от обычной искры. Поэтому очень часто для снижения таких рисков используются специальные приборы – искрогасители. Они защищают легковоспламеняющиеся предметы от искр, которые выходят из дымовой трубы. Еще такие устройства называют улавливателями.

Вид искрогасителя

Искрогаситель: обязательно или нет?

Нужно отметить, что монтаж на дымоходы искрогасителей не является обязательным условием даже при эксплуатации котлов на твердом топливе. Однако такое простое решение позволит значительно увеличить уровень безопасности здания.

Искрогаситель – что это?

Искроулавливатель представляет собой сетку из нержавейки, ячейки которой маленькие. Монтаж такого устройства выполняется под зондом или дефлектором, если таковые имеются. При этом искры гасятся, а дым беспрепятственно покидает трубу.

Особенно искры из дымохода заметны в ночное время на прямоточных конструкциях. Поэтому их нужно гасить с применением сетки, которая и играет роль искрогасителя.

Вид искрогасителя

Эти приспособления изготавливаются зачастую индивидуально, также их можно сделать своими руками.

Принцип устройства

Есть разные виды искроулавливателей. Они отличны своими размерами, материалами, из которых изготовлены, и внешним видом. Но общим у них остается принцип работы:

Выходя через дымоход, газы сталкиваются с препятствием, изменяют направление движение по оси дымовой трубы. Стороны выхода закрыты сеткой, которая и гасит искры. Дым же выходит свободно. Нужно отметить, что ячейка сетки не должна превышать по размеру 5 мм.

Конструкция

В итоге получаем простую конструкцию искрогасителя:

Корпус.
Сетка.
Элемент, который гасит пламя.
Крышка.

Как видим, конструкция состоит из небольшого числа простых элементов, поэтому сделать ее своими руками не составит большого труда.

Составляющие искрогасителя

Искрогаситель на дымоход бани — принцип работы и способы изготовления своими руками

Понравилось?

Хозяину, возводящему деревянные дом или баню на своём участке, придётся продумать не только то, чтобы будущее здание обустроить комфортно. Очень важно обеспечить всестороннюю безопасность эксплуатации данной постройки. Требуется решить вопрос продуманной системы пожаробезопасности.

Особенности
Разновидности
Изготовление искрогасителя своими руками
org/ListItem»> Востребованные модели

Сердцем современной бани является печь, работающая обычно на твёрдом топливе. Необходимо обеспечить верный монтаж и самой печной конструкции, и системы дымоотведения с целью недопущения риска отравления вредными газами и исключения возможности возгорания стен, перекрытий, кровли. И ещё немаловажный пункт – дымоходная труба сама по себе не должна быть возможным источником опасности в банном помещении. По этим причинам и устанавливают искрогаситель на дымоход, который можно купить либо изготовить своими руками.

Не стоит убеждать себя, что этот элемент не так уж и важен, потому что в случае возгорания вы не простите себе эту небрежность. К тому же сделать самому искрогаситель не составит никакого труда.

Искрогаситель на дымоход из нержавеющей стали

Особенности

Всякая конструкция, связанная со сжиганием топлива и отведением вредных продуктов за пределы обогреваемых помещений, несёт опасность для построек. Особенно, когда материал жилища не устойчив к пожарам (допустим, древесина).

Потому при постройке дома требуется соблюдать правила пожаробезопасности. Это касается как печки и котла, так и дымохода, потому что совместно с процессом топливной переработки выбрасываются и продукты сжигания в дымоходную трубу. Данный процесс обычно не обходится без искр, а они в свою очередь могут стать причиной пожара. С целью обезопасить себя и собственное жильё, монтируют особое устройство – искрогаситель на дымоход.

Прибор улавливает искры, устанавливаясь прямо на трубу дымоотведения. Его конструкция включает в себя корпус, сетку для улавливания и гашения искр, элемент для погашения огня и козырёк.

По большому счёту, искрогаситель на дымоход – это обычная сетка с мелкими ячейками. Конструкция элементарная.

Можно выделить ещё и следующие особенности рассматриваемого приспособления:

Данные устройства устанавливаются на дымоходные трубы твердотопливных печек.
Ячейки самой сетки должны соответствовать определённым размерам, а именно быть не больше 5 мм.
Монтаж искроулавливателя производится обязательно, если кровля сделана из материалов, которые могут легко воспламениться.
Устройства требуются тогда, когда дымоход установлен прямолинейно (в банях, саунах и пр.).
Ко всему, искрогаситель защищает трубу от птиц и мусора.

Обратите внимание, что при топлении печки дровами с большим содержанием смол придётся отказаться. Иначе смола, которая будет оседать на сетке, забьёт её, и тяга в дымоходе станет меньше.

Сетку нужно время от времени чистить.
Установку искрогасительной сетки включают в проект дымоходной трубы.

Искрогаситель на дымоход самостоятельно выполнить не сложно, но требуется ответственно подойти к выбору материала сетки. Не все они могут использоваться, допустим, при применении ферритной стали либо оцинкованного металла это может поспособствовать быстрому износу устройства.

Монтаж искрогасителя производят сразу после установки самой дымоходной трубы.

Самым лучшим материалом для сетки считается нержавейка, толщиной 5 мм. Устройства из нержавеющей стали имеют прекрасные свойства прочности, устойчивости к коррозии, характеризуются высоким показателем тепловой устойчивости.

Разновидности

В настоящее время существует огромное множество искроулавливателей, отличающихся друг от друга конструкциями, но всё же особой популярностью пользуются два вида:

искрогаситель в виде кожуха из нержавейки;
изделия в форме дефлектора.

Подробная информация про дефлектор на дымоход представлена в этой статье.

Основное условие – беспрепятственная тяга в конструкции. Газы должны идти по дымоходной трубе легко и не встречать барьеров. Ко всему, искрогаситель должен гасить все искры, поступающие по трубам.

Габариты этих устройств могут быть разными, всё зависит от диаметра дымохода. Диаметр искроулавливателя может быть и 80 мм, и 550 мм. Размер козырька напрямую зависит от диаметра присоединительной трубы, что устанавливается на дымоход. Рассмотрите таблицу, чтобы понять зависимость.

Ду присоединительной трубы, мv	Ду козырька, мм
80	160
100	200
110	220
120	250
130	250
140	280
150	300
160	300
180	360
200	400
230	400
250	450
280	450
300	500
350	550
400	600
450	650
500	750
550	800

Действует искрогаситель на дымоход для бани или дома очень просто. Стоит сказать, что полностью все виды этих изделий функционируют схоже:

Продукты сжигания движутся по каналу дымоотведения.
У оголовка им препятствует искрогаситель, который и изменяет направление движения по оси.
У выхода из трубы искры проходят через сетку, гасящую их.

Искроулавливатель может иметь разную форму, однако принцип действия будет всегда одинаков.

Изготовление искрогасителя своими руками

Уже разобрались, что конструкция искрогасителя проста, устройство выглядит зачастую как крышка, надевающаяся на дымоходную трубу.

Искрогаситель в форме крышки на дымоход

Купить изделие не сложно, однако ещё проще и дешевле будет сделать искрогаситель на дымоход своими руками. Данный вариант рекомендуется на недолгое время, потому что он не очень удобный в пользовании и имеет следующие минусы:

На сетке быстро оседает грязь и сажа. Это со временем повлияет на хорошую тягу и выведение газов из дымохода.
Неверно просчитанное расстояние между ячейками. Такая конструкция плохо задерживает искры, которые могут легко вылететь из трубы. В то же время слишком маленькая сетка станет причиной засорения.

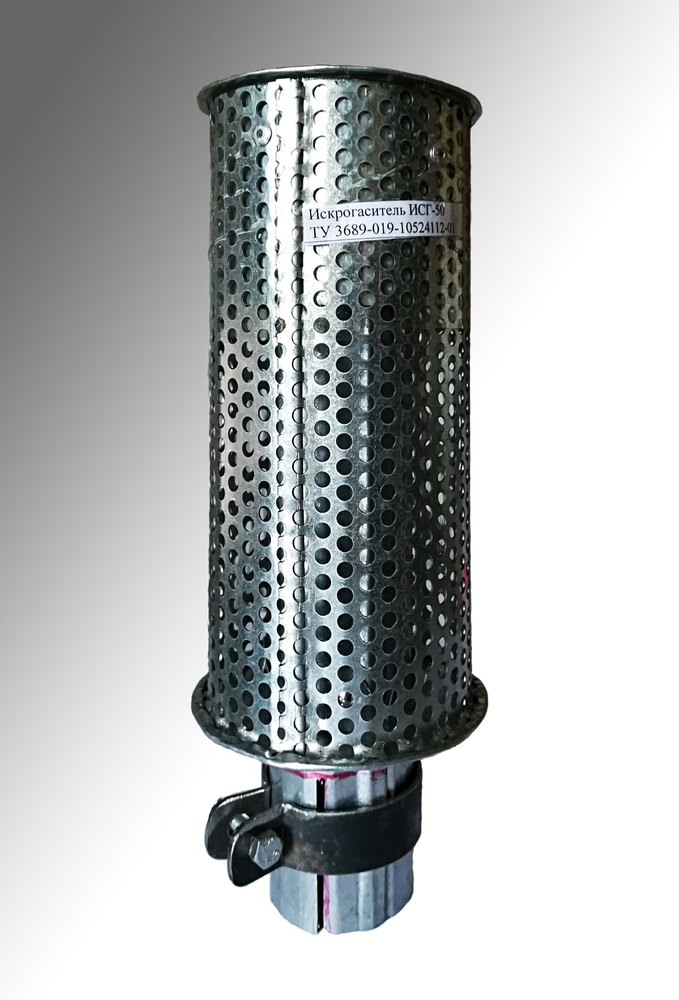

Искрогаситель в форме трубы с отверстиями

Ещё один вариант, который не трудно выполнить самому (на изображении).

Выглядит он как труба с высверленными дырами. Вы можете его приобрести либо сделать своими руками. Выбирают трубу немного большего размера, чем дымоход. В ней сверлят дыры, сверку крепят зонтик. Потом всё это изделие заклёпками крепится к дымоходной трубе. Данный вариант выглядит довольно простым, однако проблема заключается в количестве и размере дырок. Неверно просверленные отверстия могут поспособствовать снижению тяги. Потому, если вы изготавливаете конструкцию сами, то проведите необходимые расчёты или пойдите опытным путём. Помните, что последнее потребует больше затрат времени и сил.

Вот ещё фото такого изделия.

Искрогаситель на дымоход в виде сетки

В данном случае необходимо ответственно подойти к выбору размера сетки для исключения проблем, аналогичных как в модели выше. Это изделие также придётся не раз снимать и чистить, потому что дыры будут забиваться грязью.

Если вы не хотите всё время возиться с чисткой, можете поставить искрогаситель в виде купола. В нём размер сеточных ячеек изменяется.

Однако он не исключает проблем, связанных с попаданием грязи в печь, потому что в данной модели нет зонтика.

Востребованные модели

Теперь рассмотрим более долговечные варианты. На изображении – наилучший по функциональности вариант. Стоит он недорого, да и выполнить его самому не трудно, если присутствуют навыки работы слесарем.

Искрогаситель на дымоход с сеткой и зонтом

Основание выполняется из оцинковки толщиной от 0,6 до 1 мм. Очень тонкий выбирать не нужно, хоть с ним и легче работать. Нам требуется надёжность. Сетку можно сварить из прутков, однако лучше купить готовую, из нержавеющей стали. По стоимости выйдет не намного дороже, однако работать будет существенно легче по сравнению с прутками. Берите ячейки размером от 3 до 5 мм. Имейте при себе болгарку, ножницы по металлу и дрель для проделывания отверстий для крепежа. Из-за того, что металл придётся гнуть, придётся подготовить верстак с металлическим углом либо часть ровного швеллера / уголка.

Тем, у кого мало опыта, рекомендуется попробовать выполнить картонную заготовку. Вы сможете узнать тонкости данного процесса: в каком месте сделать отверстие, в каком загнуть. Рассмотрите схему с расчётами.

Размеры искрогасителя

Помните о необходимости соблюдения пожарной безопасности, в особенности, если у вас деревянная постройка, которая отапливается дровами. Искрогаситель – важная часть системы дымоотведения, которая позволит вам не беспокоиться при топлении печки за возникновение возгорания.

Теги: для бани своими руками

Крышки от дождя и искрогасители для дымоходов

Перейти к содержимому

Предыдущий Следующий

Во многих домах, особенно в сельской местности, для отопления дома в значительной степени используются дровяные камины. Камины также могут служить эстетически приятным дополнением к дому. Дымоходы и их соответствующие функции безопасности для дровяных каминов имеют важное значение. Элементы безопасности, такие как дождевик и искрогаситель, являются важными дополнениями, которые помогают поддерживать чистоту дымохода, а также предотвращают выход искр из дымохода и создание опасности пожара.

Искрогаситель представляет собой металлическую сетку, которая окружает верхнюю часть дымохода. Искрогаситель выполняет две основные функции. Основное назначение искрогасителя – предотвратить выход искр, образовавшихся в камине, из дымохода. Это предотвращает искры от столкновения с горючими материалами, такими как сухая трава, древесные отходы и строительные материалы дома.

Кроме того, искрогаситель предотвращает попадание вредителей и мусора в дымоход. Известно, что вредители, такие как птицы, белки и даже еноты, проникают в неохраняемый дымоход и строят гнезда или иным образом блокируют дымоход. Листья, ветки и другие органические материалы также могут застрять в незащищенном дымоходе. Засорение дымохода может привести к неправильной вентиляции дыма и золы, что может привести к их проникновению в дом. Дым от дровяного камина создает угарный газ, опасный газ, который может представлять серьезную опасность для здоровья жильцов дома.

Кроме того, дождевик помогает предотвратить попадание искр, вредителей, мусора, дождевой воды или снега в дымоход и камин. Вода, попадающая в дымоход, может вызвать рост мха, плесени и плесени, что также может со временем повредить облицовку дымохода, растворные швы и заслонки.

Дождевики и искрогасители выполняют дополнительные функции и часто продаются и устанавливаются как единое навесное оборудование. Искрогаситель крепится к верхней части дымохода часто с помощью распорки. Затем дождевик крепится к верхней части искрогасителя с помощью барашковых винтов или барашковых гаек.

Во многих старых домах есть дымоходы, в которых отсутствуют эти важные компоненты безопасности. Часто наличие дождевика и искрогасителя видно с уровня земли, однако это не всегда так. Поскольку доступ к дымоходу может быть опасным занятием для домовладельца, рекомендуется, чтобы квалифицированный инспектор осмотрел дымоходы, чтобы определить наличие и состояние искрогасителей и дождевых колпаков.

Посмотрите видео ниже, чтобы узнать больше о простой установке дождевика и искрогасителя:
