Строение и принцип, типы и характеристики работы вентилятора

Вентилятор – вращающаяся лопаточная машина, которая увеличивает удельную энергию воздуха или газов и вызывает их непрерывный поток вследствие создания избыточного давления или разрежения.

Конструкция вентиляторов должна соответствовать требованиям стандартов, технических условий, технической документации, включающих рабочие чертежи.

Аэродинамические, акустические, вибрационные характеристики изготовленных вентиляторов должны соответствовать требованиям действующих нормативно-технических документов на них.

Типы вентиляторов

По конструктивным особенностям вентиляторы делятся на:

  • Осевые;
  • Центробежные (радиальные).

Осевые вентиляторы

Вентиляторы, которые направляют поток воздуха параллельно оси вентилятора, называют осевыми. Такие механизмы имеют лопатки, направляющие поток воздуха параллельно оси, вокруг которой они расположены. Это один из простейших по строению тип вентиляторов, диапазон применения которого очень широк (начиная от крошечных вентиляторов охлаждения в электронике до гигантских вентиляторов, используемых в воздушных тоннелях).

Канальные вентиляторы

Одной из разновидностей осевых вентиляторов является канальные вентиляторы, особенностью которых является установка их непосредственно в воздушный канал. Работа таких вентиляторов основывается на создании разности давлений до и после вентилятора. Сегодня на рынке существуют канальные вентиляторы для круглых, прямоугольных и квадратных каналов. Канальные вентиляторы достаточно компактные, малошумные и эффективные, поэтому нашли широкое применение как в быту, так и в промышленности.

Диаметр подключения

150/160 мм

Страна-производитель

Испания

Тип воздуховода

Круглый

Диаметр подключения

150 мм

Страна-производитель

Германия

Тип воздуховода

Круглый

Диаметр подключения

100 мм

Страна-производитель

Испания

Тип воздуховода

Круглый

Диаметр подключения

125 мм

Страна-производитель

Италия

Тип воздуховода

Круглый

Диаметр подключения

150 мм

Страна-производитель

Швеция

Тип воздуховода

Круглый

Настенные осевые вентиляторы

Еще одной разновидностью осевых вентиляторов является настенные осевые вентиляторы. С такими агрегатами сталкивался каждый, ведь они широко применяются для вытяжной вентиляции с ванных и санузлов.

Это практически бесшумные бытовые вентиляторы, используемые для местной вытяжки, могут комплектоваться таймерами с задержкой отключения, датчиком влажности и обратным клапаном, или автоматическим жалюзи, которые предотвращают противотяги при выключенном вентиляторе.





Центробежные вентиляторы

Центробежные вентиляторы имеют ротор, который состоит из центральной оси, вокруг которой устанавливаются двигающиеся лопатки спиральной формы. Такой вентилятор способен перемещать воздух перпендикулярно до входного сечения вентилятора, то есть, воздух вращается и одновременно движется наружу к выходу. Ротор, который вращается, засасывает воздух в вентилятор возле оси и выбрасывает его перпендикулярно в отвод, выполненный в виде спирального кожуха.

Центробежный вентилятор может создать значительно большее давление для данного воздушного объема, поэтому может использоваться при более сложной конфигурации сети, или в промышленных целях.

Уровень шума такой вентиляторов обычно выше, чем у осевых.

Вентиляторы диаметрального течения имеют роторы типа «беличье колесо» (рабочее колесо, лопатки которого расположены по периферии). При работе таких вентиляторов воздух движется периферично к выходу, но в отличии от процесса в центробежных, диаметральные вентиляторы способны обеспечить более равномерный поток воздуха, который однородный по всей ширине колеса, а также уровень шума при их работе очень низкий. Такие вентиляторы громоздкие, но давление, которое они создают, низкое.

Рассмотрим конструкцию вентиляторов на примере центробежного вентилятора.

Диаметр подключения

80 мм

Страна-производитель

Германия

Тип вентилятора

Центробежный

Диаметр подключения

80 мм

Страна-производитель

Германия

Тип вентилятора

Центробежный

Диаметр подключения

80 мм

Страна-производитель

Германия

Тип вентилятора

Центробежный

Диаметр подключения

80 мм

Страна-производитель

Германия

Тип вентилятора

Центробежный

Диаметр подключения

80 мм

Страна-производитель

Германия

Тип вентилятора

Центробежный

Диаметр подключения

80 мм

Страна-производитель

Германия

Тип вентилятора

Центробежный

Диаметр подключения

80 мм

Страна-производитель

Германия

Тип вентилятора

Центробежный

Диаметр подключения

80 мм

Страна-производитель

Германия

Тип вентилятора

Центробежный

Центробежный или радиальный вентилятор состоит из трех главных частей:

  • Колесо с лопатками;
  • Спиральный кожух;
  • Станина с валом и подшипниками.

Для того чтобы привести вентилятор в движение, используется электрический двигатель. В свою очередь колесо вентилятора — его основной элемент, состоит из лопаток, переднего и заднего дисков, а также ступицы. Количество лопаток и то, как они загнуты — вперед или назад зависит от цели использования центробежного вентилятора.

Колеса с лопатками, загнутыми назад, более экономичны, они потребляют на 20% меньше электричества и хорошо справляются с перегрузками по расходу воздуха. Но и вентиляторы с лопатками, загнутыми вперед, имеют свои достоинства. Так, они меньше шумят за счет более низкой частоты вращения, а также отличаются меньшим размером колеса, а значит и корпуса.

Выбирая центробежный вентилятор, следует учитывать с какой средой он будет взаимодействовать. Так, вентиляторы обычного исполнения предназначены для перемещения воздуха температурой до 80 °С, не содержащего агрессивных и липких веществ, с содержанием пыли и твердых примесей до 100 мг/м³.

Кроме этого выпускают радиальные вентиляторы специального исполнения — пылевые (для воздуха, в котором твердых примесей больше 100 мг/м³), взрывобезопасного исполнения и коррозионностойкие. Следующий важный параметр — это производительность центробежного вентилятора, то есть, сколько воздуха он может переместить за единицу времени. При расчете этого показателя необходимо учитывать потери или подсосы воздуха в воздуховодах. Подбирается вентилятор по «рабочей точке», которая графически показывает, какую производительность сможет обеспечить вентилятор при расчетных потерях давления в системе.

Стоимость вентилятора зависит от производительности, назначения, материала, из которого он изготовлен, места установки, наличия или отсутствия специального покрытия и других показателей. Для того чтобы выбрать центробежный (радиальный) вентилятор, удовлетворяющий ваши потребности, рекомендуется обратиться к специалистам, которые, проанализировав исходные данные, подберут для вас подходящую модель. Компания Альтер Эйр поможет грамотно и профессионально сделать выбор в пользу того или иного вентилятора для вашего типа здания.

Устройство и типы осевого вентилятора — Статьи

Дата публикации: 06.12.2017 10:09

Осевой вентилятор является одним из самых распространенных элементов вентиляционных систем, используемых в жилых помещениях, на промышленных объектах, а также в местах, подразумевающих собрание большого количества людей: супермаркетах, театрах и концертных залах, учреждениях общепита и т.д. Благодаря этому прибору обеспечивается необходимая циркуляция воздуха в помещении, своевременный вывод загрязненного воздуха за пределы комнаты.

Устройство осевого вентилятора

Осевой вентилятор состоит из рабочего колеса с лопастями, помещенного в кожух цилиндрической формы.

Лопасти вентиляторов изготавливаются из металла и покрываются слоем полимерного материала. Стандартное количество лопастей – 3 или 4. Для производства корпусов также используется оцинкованная сталь. Другими обязательными элементами конструкции вентилятора являются монтажные фланцы, предназначенные для крепежа корпуса вентилятора, а также коллектор, с помощью которого улучшаются аэродинамические свойства прибора.

Механизм запускается электрическим двигателем с внешним ротором. Двигатель приводит в движение лопасти, направляя воздух вдоль оси их вращения. Воздушный поток движется в том же направлении, в котором происходит всасывание воздуха. Существуют и реверсивные вентиляторы: в них направление воздушного потока может меняться в соответствии с направлением движения ротора.

Характеристики осевых вентиляторов

К главным факторам, объясняющим распространенность и популярность вентиляторов осевого типа, стоит отнести:

  • Компактность. Такой вентилятор не требует значительного пространства для монтажа, что позволяет установить его в помещении практически любого размера.
  • Надежность. Простота конструкции подразумевает отсутствие особенно «прихотливых» деталей: любую поломку осевого вентилятора достаточно просто устранить.
  • Экономность. Такие вентиляторы расходуют мало электроэнергии в сравнении с устройствами для циркуляции воздуха других типов. Этому способствует и возможность работы в нескольких режимах, регулирования мощности устройства.

Разновидности осевых вентиляторов

Наиболее популярны осевые вентиляторы следующих типов:

  • Приточные. Такой вентилятор нагнетает поток свежего воздуха и вытесняет (через вытяжку) загрязнённый воздух. Благодаря этому в должных объёмах обеспечивается воздухообмен во всём помещении или (при необходимости) в отдельных частях помещения больших габаритов.
  • Накладные. Такие вентиляторы устанавливают в воздуховодах. Существуют также настенные и потолочные варианты. Вентилятор осевой настенный пользуется особой популярностью благодаря невысокой стоимости и простоте монтажа. Он монтируется на стену, через которую проходит отверстие воздуховода. Накладные вентиляторы, в зависимости от своей мощности и производительности, могут использоваться как для постоянной, так и для периодической вентиляции.

Устройства осевого типа продолжают активно использоваться в помещениях самого различного назначения – благодаря перечисленным выше характеристикам осевых вентиляторов, а также, что немаловажно – своей низкой стоимости. Доступность данных устройств сочетается с экономичностью и высокой производительностью, что позволяет утверждать: осевой вентилятор и в ближайшем будущем будет весьма популярным устройством.

Принцип работы осевых вентиляторов. Ventbazar

По конструкции существуют осевые, центробежные, диагональные и тангенциальные вентиляторы

Осевые или аксиальные вентиляторы состоят из рабочего колеса, чаще всего установленного на вал электродвигателя, которое имеет лопатки (лопасти) особой геометрии расположенные под углом к направлению перемещаемого потока воздуха. Именно этот угол при повороте оси ротора позволяет гнать поверхностью лопастей перед собой и увлекать за собой разреженные воздушные массы. Ось двигателя совпадает с направлением движения всасываемого и нагнетаемого воздушного потока, поэтому эти вентиляторы называют осевыми.

Рабочее колесо ротора располагается внутри металлической обечайки — корпуса, что способствует увеличению количества перемещаемого воздуха. В качестве привода обычно  используются 3ф асинхронные двигатели с короткозамкнутым ротором.


Осевые вентиляторы
составляют огромный рынок вентиляционных устройств для широкого применения  в системах вентиляции и воздушного отопления, составляя гамму от кулеров в компьютерной технике и электронике до авиационных турбин, бытовых изделий и промышленной серии, шахтных вентиляторов и огромных турбин для аэродинамических испытательных стендов.





Осевые вентиляторы отличаются

  • по направлению вращения — влево и вправо, количеству и материалу лопаток;
  • по создаваемому воздушному давлению;
  • эксплуатационным характеристикам — производительности, частоте вращения, напряжению сети, КПД, потребляемой мощности, шумовым параметрам;
  • условиям эксплуатации  во взрывоопасных, высокотемпературных, пылевых, дымных  и агрессивных средах, внешнего использования и для работы в помещениях;
  • по способу установки — в каналы, на крышу, на опору, для многозональной разводки;
  • по возможности и схемам регулирования скорости  и защите двигателя;
  • по параметрам энергосбережения.


Каталог Осевые вентиляторы


Подбор вентиляторов осуществляют с использованием  аэродинамических характеристик

Эти вентиляционные устройства успешно эксплуатируются уже не одну сотню лет, они наиболее широко представлены на рынке вентиляционного оборудования, их выпускают отечественные и зарубежные производители.

С каждым днем все более совершенствуются технологии, новые конструкторские идеи  внедряются в производство, улучшаются качественные показатели энергоэффективности работы вентиляционных агрегатов согласно жестким современным нормам.

Номенклатура современных осевых вентиляторов различного назначения широко представлена в нашем каталоге. Специалисты Вентбазар, Киев, всегда готовы помочь подобрать, купить и установить вентиляторы и сопутствующее вентиляционное оборудование для проектов любой сложности.

Вопрос ответ

Для чего используют промышленные вентиляторы?

Промышленные вентиляторы используют для забора отработанного или загрязненного воздуха из помещения по воздуходувам и подачи свежего извне. Также, в зависимости от типа вентилятора данные устройства могут применяться для обогрева и кондиционирования воздуха, а также для обдува радиаторов охлаждения различных устройств.

По каким принципам классифицируются промышленные вентиляторы?

Вентиляторы классифицируются по таким параметрам как: конструкция и принцип действия; в зависимости от величины полного давления; в зависимости от направления вращения рабочего колеса; от состава перемещаемой среды и по месту установки.

Какие существуют типы промышленных вентиляторов по способу монтажу?

По способу монтажу вентиляторы промышленного назначения подразделяются на: канальные (устанавливаемые непосредственно в воздуховоде) и крышные вентиляторы (размещаемые на кровле). Кроме того, вентиляторы могут разделяться по способу установки: обычные или которые монтируются на специальной опоре.

Что такое осевой промышленный вентилятор?

Вентиляторы осевые предназначены для перемещения воздуха в системах вентиляции зданий. Они могут использоваться как для непосредственной установки в канал воздуховода, так и для настенной установки. Как и у радиальных вентиляторов, характеристики осевых вентиляторов показывают зависимость давления и мощности на валу и КПД от подачи.

Из каких основных блоков состоит осевой вентилятор?

Вентиляторы данного типа состоит из двух основным компонентов: корпуса и осевого рабочего колеса с лопатками. Рабочее колесо, в свою очередь, находится на валу электродвигателя, монтируемого непосредственно в самом воздуховоде. Иногда схема исполнения «корпус — рабочее колесо — привод» дополняется спрямляющим аппаратом, который преобразует динамическое давление, связанное со скоростью закручивания потока за рабочим колесом, в статическое. Этот конструктивный элемент осевого вентилятора позволяет повысить его давление и КПД в области рабочих режимов в среднем на 15–20 %.

Какие главные преимущества осевых промышленных вентиляторов?

Осевые вентиляторы промышленного назначения имеют такие отличительные особенности, как: несколько режимов работы, наличие системы регулирования температурного режима, компактные размеры, высокой надежностью в работе и длительным сроком эксплуатации. Благодаря высокой производительности вентиляторов, с их помощью можно рационализировать энергетические затраты на производстве.

Какое обозначение имеют осевые промышленные вентиляторы?

Обозначение типа осевых вентиляторов общего назначения установлено действующим в настоящее время ГОСТом 11 442–90. Оно должно состоять из буквы «В» («вентилятор»), «О» («осевой»), как и в случае с радиальными вентиляторами, стократной величины коэффициента полного давления и величины быстроходности на режиме максимально полного КПД, округленных до целого числа. Номер вентилятора определяет его размер, т. е. диаметр рабочего колеса, выраженный в дециметрах. В предыдущей редакции (ГОСТ 5976–73) осевые вентиляторы общего назначения имели обозначение типа, состоящее из одной лишь буквы «В».

Что такое аксиальный вентилятор?

Аксиальный вентилятор имеет другое название – осевой вентилятор. Конструктивно данное устройство представляет собой колесо из лопастей (крыльчатка), которые прикреплены к втулке под некоторым углом к плоскости вращения. Это кольцо установлено в цилиндрическом кожухе. При вращении лопастей они захватывают воздух и перемещают его в осевом направлении.

Что такое радиальный вентилятор?

Радиальный или центробежный радиатор – это устройство, предназначенное для движения воздуха и газовых смесей в системах кондиционирования, вентиляции и отопления воздуха на производственных предприятиях, а так же в коммерческих и жилых помещениях.

Из каких блоков состоит радиальный вентилятор?

Конструктивно радиальный вентилятор состоит из трех главных частей: колеса с лопатками, спирального кожуха и станины с валом и подшипниками. Для приведения вентилятора в движение используется электрический двигатель. Основным элементом радиального вентилятора является колесо, состоящее из лопаток, переднего и заднего дисков, а также ступицы. Количество лопаток и то, как они загнуты — вперед или назад зависит от цели использования центробежного вентилятора.

Какие бывают центробежные вентиляторы?

В зависимости от полного давления, создаваемого при перемещении воздуха, центробежные вентиляторы делят на 3 группы: Высокого давления — 3000 — 12 000 Па; Среднего давления — 1000 — 3000 Па;. Низкого давления — до 1000 Па. Колесо вентилятора может вращаться по часовой стрелке или против нее (если смотреть на устройство с той стороны, откуда всасывается воздух), а радиальный вентилятор называется правого или левого вращения соответственно.

Какой выбрать радиальный вентилятор?

Подбирая центробежный вентилятор, необходимо учитывать с какой средой он будет взаимодействовать и какую нагрузку может выполнять. Так, вентиляторы обычного исполнения используются для ввода-вывода воздушную струю температурой до 80С, не содержащего агрессивных и липких веществ, с содержанием пыли и твердых примесей до 100 мг/м3. Если необходимо перемещать воздух, в котором твердых взвесей больше 100 мг/м3, следует брать радиальные вентиляторы специального исполнения — пылевые взрывобезопасного исполнения и устойчивые к коррозии. Также, следует учитывать производительность центробежного вентилятора, то есть, сколько воздуха он может переместить за единицу времени. При расчете этого показателя необходимо учитывать потери или подсосы воздуха в воздуховодах.

От чего зависит стоимость радиального вентилятора?

Стоимость вентилятора зависит от производительности, назначения, материала, из которого он изготовлен, места установки, наличия или отсутствия специального покрытия и других показателей.

Какие основные типы промышленных вентиляторов?

Существует несколько основных видов вентиляторов, которые различаются по типу конструкции: осевые (аксиальные), центробежные (радиальные), диаметральные (тангенциальные), безлопастные (принципиально новый тип). Также, Также вентиляторы разделяют по способу исполнения: многозональные, канальные, крышные и потолочные.

Требуется ли окраска осевых вентиляторов?

В настоящее время многие производители выпускают высокоэкономичные осевые вентиляторы промышленного назначения, не требующие окраски, что значительно упрощает их дальнейшее обслуживание.

Где используются пристенные дымовые вентиляторы?

Пристенные вентиляторы дымоудаления устанавливаются на объектах различного функционального назначения. Благодаря универсальности использования данные установки можно монтировать непосредственно в обслуживаемом (т.е. защищаемом) помещении. Это является возможным благодаря специальной конструкции вентилятора: его огнестойкость, защитный кожух для электродвигателя, система охлаждения электродвигателя. И это не противоречит требованиям СП 7.13130.20013 п.7.12: « Вентиляторы для удаления продуктов горения следует размещать в отдельных помещениях с ограждающими строительными конструкциями с нормируемым пределом огнестойкости или непосредственно в защищаемых помещениях при специальном исполнении вентилятора ». Кроме того вентилятор может работать как с сетью воздуховодов системы вытяжной противодымной вентиляции, так и без сети. Вентилятор может быть размещен и вне здания — на наружной стене.

Какие особенности и преимущества использования пристенных вентиляторов?

Главное преимущество таких моделей заключается в универсальности их использования и установки (внутри или снаружи помещения). Установка вентилятора не требует дополнительных работ, связанных с кровлей здания. При внутренней установке вентилятора необходимо предусмотреть дополнительный канал в стене для подачи воздуха, охлаждающего электродвигатель.

Можно ли пристенные вентиляторы использовать в промышленном строительстве?

Пристенные вентиляторы могут быть широко использованы в любых отраслях, в том числе на строящихся промышленных объектах. При этом исполнение вентилятора должно быть взрывозащищенным. Применение взрывозащищенных вентиляторов особенно актуально на объектах химической, нефтехимической и нефтеперерабатывающей промышленности. При наличии сертификации по взрывозащите вентиляторы могут быть использованы для удаления продуктов горения из категорированных помещений и помещений зданий, расположенных на территории взрывоопасных установок.

С какой максимально высокой температурой воздуха может работать радиальный вентилятор?

Центробежные вентиляторы из алюминиевых сплавов, укомплектованные взрывозащитными электродвигателями, по уровню защиты от искрообразования относятся к вентиляторам с повышенной защитой, то есть к вентиляторам, в которых предусмотрены средства и меры, затрудняющие возникновение опасных искр. Вентиляторы предназначены для перемещения газопаровоздушных взрывоопасных смесей с температурой не выше 80º С, не вызывающих ускоренной коррозии проточной части вентиляторов, не содержащих взрывчатых веществ, взрывоопасной пыли, липких и волокнистых материалов с запыленностью не более 10 мг/м³.Температура окружающей среды должна быть в пределах от −40 до +45 °C. Вентиляторы с повышенной защитой от искрообразования предназначены для перемещения газопаровоздушных смесей 1-й и 2-й категории групп Т1, Т2, Т3 по классификации ПУЭ.

Что такое многозональные вентиляторы?

Многозональные центробежные вытяжные вентиляторы имеют специальный корпус, позволяющий подключить несколько всасывающих воздуховодов, вытягивающих воздух из разных зон. Зоной может быть отдельный вентканал, комната или даже часть большого помещения. Такие вентиляторы могут быть незаменимы на объектах, где следует сделать вытяжку из нескольких мест, а канал для выброса воздуха всего один. Многозональные вытяжные вентиляторы позволяют оптимизировать сеть воздуховодов, сократить количество дорогих фасонных изделий, используя при этом однотипные гибкие воздуховоды.

Что значит энергосберегающие вентиляторы?

Энергосберегающие вентиляторы достигают максимальной эффективности свыше 70%. Таким образом, они потребляют лишь от 1/3 до 1/6 энергии, по сравнению с энергией, потребляемой другим обычным электродвигателем с экранированным полюсом. Но повышенная эффек- тивность влечет за собой уменьшение характерного для таких устройств нагрева в процессе работы, а, следовательно, в окружающее пространство выделяется меньше теплоты. Это дает дополнительную экономию энергии , поскольку с самого начала нужно закладывать меньшую мощность на охлаждение.

Какая специфика монтажа крышных радиальных вентиляторов?

Крышные вентиляторы монтируются непосредственно на крыше здания. Для этих целей, как правило, используют специальную раму для обеспечения долговечности и стойкости к атмосферным воздействиям.

Какие преимущества использования крышных радиальных вентиляторов?

Вентиляторы монтируются на кровле зданий, площадь которой, как правило, не используется. Это позволяет отказаться от оборудования специальных помещений для размещения вентиляторов дымоудаления, и, как следствие, увеличить полезную площадь помещений. Кроме того, вентиляторы данного типа размещаются на шахте из строительного исполнения, что во многих случаях позволяет отказаться от прокладки вертикального воздуховода. Также явным преимуществом является то, что выброс воздуха производится непосредственно из вентилятора в окружающую среду, и нет необходимости использовать воздуховод для отвода продуктов горения от вентилятора.

На какой высоте предусмотрен выброс отработанного воздуха через радиальный крышный вентилятор?

При выборе конструкции корпуса вентилятора необходимо учитывать одно из требований нормативной документации: выброс в атмосферу следует предусматривать на высоте не менее 2 м от кровли из горючих материалов; допускается выброс продуктов горения на меньшей высоте при защите кровли негорючими материалами на расстоянии не менее 2 м от края выбросного отверстия.

Какие конструктивные особенности радиальных крышных вентиляторов?

Крышные радиальные вентиляторы выпускаются в двух исполнениях: с выбросом воздуха вверх и с выбросом в сторону. Такие вентиляторы устанавливаются на кровле зданий и служат для удаления возникающих при пожаре дымовоздушных смесей и одновременного отвода тепла за пределы помещения. Вентиляторы могут перемещать газы с температурой до 400 °С и до 600 °С в течение не менее 120 минут. Преимуществом вентилятора с выбросом в стороны является его относительно низкая стоимость. Достоинство вентилятора с выбросом вверх – более высокое расположения отметки выброса продуктов горения относительно уровня кровли. Представители этого типа предназначены для удаления образующихся при пожаре дымовоздушных смесей, не содержащих взрывоопасных материалов. Применяются в стационарных аварийных системах вытяжной вентиляции.

Как правильно рассчитать и подобрать крышный вентилятор?

При расчете и подборе вентиляторов дымоудаления следует учитывать то, что все характеристики, представленные в каталоге производителя, соответствуют нормальному атмосферному давлению и температуре воздуха 20 o С. Для пересчета характеристик вентилятора на температуру удаляемого дыма, необходимо давление умножить на коэффициент 293/(273+Т), где Т – значение температуры удаляемого дыма в o С. При подборе вентилятора для одной рабочей точки подходят, как правило, несколько вентиляторов. Как один из вариантов следует выбрать тот вентилятор, у которого меньше номинальная мощность двигателя, если эта характеристика актуальна. В противном случае рекомендуется принимать тот вентилятор, размер которого меньше — с целью удешевления его стоимости.

Необходимо также помнить, что в разных точках рабочей кривой вентилятор потребляет разную мощность, то есть номинальная мощность двигателя зависит от характеристики сети.

В чем заключается принцип работы вентилятора дымоудаления?

Для управления работой вентилятора данного типа используется специальный щит управления. Сигнал для включения вентилятора приходит на щит управления со щита пожарной автоматики. Как правило, вентилятор дымоудаления используется только в противодымной вентиляции, но иногда может применяться в системах общеобменной вентиляции. В этом случае применяется частотный преобразователь, который, при получении сигнала со щита пожарной автоматики, увеличивает скорость вращения вентилятора. Данная схема достаточно выгодна, поскольку позволяет отказаться от дополнительной системы общеобменной вентиляции, используя только систему дымоудаления.

Можно ли подключать несколько вентиляторов параллельно от электросети?

Если несколько вентиляторов включаются параллельно от сети электроснабжения таким образом, что ток линии данной компоновки находится в диапазоне от 16 до 75А, такая компоновка должна соответствовать требованиям стандарта IEC 61000-3-12 при условии, что напряжение питания при коротком замыкании — Ssc в точке подключения потребительской системы к коммунальной системе электроснабжения, будет более, чем или равно 120 кратному номинальному выходному напряжению компоновки. Инженер по установке обязан обеспечить, при необходимости проконсультировавшись с оператором сети электроснабжения, подключение устройства только к точке соединения с величиной Ssc, которое больше, чем или равно 120 кратному номинальному выходному напряжению компоновки.

Как часто следует делать проверку промышленных вентиляторов на безопасность?

Проверку на безопасность промышленных вентиляторов рекомендуется выполнять не реже, чем 2 раза в год. При этом, специалист визуально должен проверить: вентилятор на повреждение, защитный корпус от случайного контакта с посторонними предметами, крепление вентилятора, монтаж соединительных кабелей и их целостность, монтаж защитного заземляющего соединения, изоляцию кабелей.

Что такое многозональные вентиляторы?

Многозональный вентилятор предназначен для одновременного удаления воздуха из нескольких зон (помещений). Многозональные центробежные вытяжные вентиляторы имеют специальный корпус, позволяющий подключить несколько всасывающих воздуховодов, вытягивающих воздух из разных зон. Зоной может быть отдельный вентканал, комната или даже часть большого помещения. Такие вентиляторы могут быть незаменимы на объектах, где следует сделать вытяжку из нескольких мест, а канал для выброса воздуха всего один. Многозональные вытяжные вентиляторы позволяют оптимизировать сеть воздуховодов, сократить количество дорогих фасонных изделий, используя при этом однотипные гибкие воздуховоды.

Почему происходит перегрев электродвигателя в вентиляторах?

Перегрев электронных компонентов вентилятора или двигателя может происходить по нескольким причинам: температура окружающей среды слишком высокая; недостаточное охлаждение вентилятора; недопустимый эксплуатационный режим. Возможным способом устранения могут стать следующие действия: уменьшение температуры окружающей среды, возврат устройства в исходное положение, уменьшая при этом входной сигнал управления до 0.

В каких случаях крыльчатка двигателя вращается неравномерно?

Данная ситуация может возникнуть вследствие разбалансирования вращающихся частей. Если она возникла, следует прочистить устройство. Если разбалансировка продолжает наблюдаться после прочистки, необходима замена устройства.

В каких случаях электродвигатель вентилятора перестает вращение?

Данный случай может возникнуть в случае механической блокировки двигателя, или из-за перебоев электроснабжения. Чтобы устранить неисправность, потребуется отключение вентилятора от электроснабжения и устранение блокировки. После этого необходимо проверить питающее напряжение сети электроснабжения, восстановить подачу питания и подать управляющий сигнал.

Если вентилятор долгое время хранился на складе, а затем потребовался его монтаж и эксплуатация, какие действия необходимо сделать перед пуском в промышленную эксплуатацию?

Если устройство не используется в течение некоторого времени, например, при нахождении на складе, рекомендуется подключение устройства, по крайней мере, на 2 часа, чтобы дать испариться любому конденсату и обеспечить работу подшипников.

Какие устройства защиты рекомендуется использовать при работе промышленных вентиляторов?

Для 3-фазных типов устройств и типов с действующей коррекцией коэффициента мощности (PFC), разрешаются только универсальные (типа B) защитные устройства по остаточному току (RCD). Для 1-фазных типов без коррекции коэффициента мощности, может использоваться универсальное защитное устройство по остаточному току (типа А). Подобно преобразователям частоты, защитные устройства по остаточному току не могут обеспечить безопасность персонала во время эксплуатации устройства.

Обязательно ли наличие предохранительного устройства и защиты на промышленных вентиляторах?

При отсутствии предохранительного устройства и защитных функций есть опасность получения травм персонала. Основные правила эксплуатации вентиляторов промышленного назначения: использование приборов только с зафиксированной защитой и защитной решеткой. Защита должна выдерживать кинетическую энергию лопасти вентилятора. Вентилятор должен иметь надлежащее закрепление. Если обнаружено отсутствие или неэффективность защитной функции, вентилятор следует отключить и произвести восстановление защитных функций или закрепление на поверхности.

Что такое вентилятор левого вращения?

По направлению вращения рабочего колеса вентиляторы изготавливаются: левого вращения и правого вращения. Вентилятор левого вращения – это вентилятор с рабочим колесом, вращающимся по часовой стрелке, если смотреть со стороны электродвигателя; Вентилятор правого вращения – это вентилятор с рабочим колесом, вращающимся против часовой стрелки, если смотреть со стороны электродвигателя.

Какая кратность воздухообмена в помещениях промышленного характера?

Существует почасовая кратность воздухообмена по типам помещения: Банки 2-4 обменов/час, офисы 5-7, кинотеатры и театры — 7-9, фабрики профессиональные кухни ресторанов — 15-12, бары, кафе, пивные залы — 9-11, литейные и металлообрабатывающие цеха — 20-40, гаражи и авторемонтные мастерские — 6-8, лаборатории (только обмен воздуха) — 5-10, красильные цехи (промышленные) — 25-40, красильные мастерские (химчистки) — 15-25, туалеты (общественные) — 10-12, столовые на предприятиях — 5-9, больницы/клиники — 4-6.

Что такое производительность вентилятора?

Производительность — это расход воздуха, который может переместить вентилятор за определенный промежуток времени, м3/час.

Что такое динамическое, статическое и полное давление вентилятора?

Динамическое давление Pd это кинетическая энергия потока, отнесенная к 1 м3 воздуха. Это давление всегда положительное и определяется в зависимости от скорости воздуха в воздухопроводе. Статическое давление Ps — это потенциальная энергия 1 м3 воздуха в рассматриваемом сечении, это давление потока воздуха на стенки воздуховода, перпендикулярно им. Это давление положительно тогда, когда оно больше атмосферного. Полное давление Pv — это сумма статического Ps и динамического Pd давления.

Из каких материалов должны быть изготовлены промышленные вентиляторы с антикоррозийными характеристиками?

В конструкциях коррозионно-стойких вентиляторов, предназначенных для перемещения агрессивных смесей, применяются материалы, стойкие к этим смесям (нержавеющая сталь, титановые сплавы, винипласт, полипропилен), либо их проточная часть напыляется антикоррозионными покрытиями. Такими материалами являются нержавеющая сталь марки 12Х18Н10Т и титановый сплав ВТ 1-0. Область применения вентиляторов из нержавеющей стали резко ограничена их недостаточно высокими антикоррозионными свойствами. Для ряда агрессивных сред срок службы этих вентиляторов составляет 4 — 6 мес, а иногда и меньше.

Что такое пылевой вентилятор и где его применяют?

Вентиляторы, предназначенные для перемещения воздуха с различными механическими примесями, называются пылевыми. В обозначение этих вентиляторов добавлена буква П. Пылевые вентиляторы предназначены для перемещения невзрывоопасных неабразивных пылегазовоздушных смесей, агрессивность которых по отношению к углеродистой стали обыкновенного качества не выше агрессивности воздуха, с температурой не выше 80 °С, не содержащих липких веществ и волокнистых материалов и с содержанием механических примесей в перемещаемой среде до 1 кг/м3. Пылевые вентиляторы применяются для удаления древесных стружек, металлической пыли от станков, а также в системах пневмотранспорта зерна и для других целей.

Где используют вентиляторы из титанового сплава?

Вентиляторы из титанового сплава могут использоваться во всех средах, где происходит пассивация поверхности в результате образования окислов, гидридов и сульфоокисных соединений титана. Такие вентиляторы нельзя применять в газовоздушных средах, содержащих пары фтористоводородной и плавиковой кислот, фтора и брома, а также сухие хлор и йод. Однако следует отметить, что решить проблему борьбы с коррозией титановые вентиляторы не могут, так как промышленность выпускает их в ограниченном количестве.

Что такое вентилятор высокого, среднего и низкого давления?

В зависимости от полного давления, создаваемого при номинальном режиме, в соответствии с ГОСТ 5976 — 73 с изм. вентиляторы подразделяют на вентиляторы низкого, среднего и высокого давления. Вентиляторы низкого давления создают полное давление до 1000 Па. К ним относятся вентиляторы большой и средней быстроходности, у которых рабочие колеса имеют широкие листовые лопатки. Допустимая окружная скорость для таких колес не превышает 50 м/с. Вентиляторы среднего давления создают полное давление до 3000 Па. Лопатки этих вентиляторов могут быть загнуты как по направлению вращения колеса, так и против направления его вращения. Максимальная окружная скорость рабочего колеса может достигать 80 м/с. Вентиляторы высокого давления создают полное давление свыше 3000 Па.

Что такое радиальный вентилятор средней быстроходности?

К вентиляторам средней быстроходности относятся как вентиляторы с колесом барабанного типа с загнутыми вперед лопатками и большим диаметром входа, у которых коэффициенты давления близки к максимально возможным (j~3), а КПД достигает лишь 0,73, так и вентиляторы, имеющие рабочие колеса значительно меньшей ширины с загнутыми назад лопатками, небольшими коэффициентами давления (j~1) и КПД, достигающим 0,87.

Для чего предназначены вентиляторы высокого давления?

Вентиляторы общепромышленного применения предназначены для подачи воздуха в вагранки, печи, вентиляционные системы зерновых элеваторов и глубоких шахт, в установки пневмотранспорта эжекционного типа. Температура перемещаемой газовоздушной смеси не выше 80 °С, запыленность до 100 мг/куб. м.

Какой присоединительный элемент к сети используется для вентиляторов, работающих на всасывание?

Для вентиляторных установок, работающих на всасывание, присоединительными элементами к сети могут быть: входная коробка или входное колено для присоединения вентилятора к каналу, идущему от устья вентиляционной шахты; выходная часть, состоящая из примыкающего к вентилятору диффузора и поворотного участка за ним. Иногда за диффузором устанавливается шумоглушитель.

Где используют вентиляторы тоннельной вентиляции?

Вентиляторы тоннельной вентиляции служат для удаления выделяющихся в процессе эксплуатации теплоты, влаги, пыли и газов, а также поддержания в транспортных тоннелях требуемых метеорологических условий и химического состава воздуха. Работа вентиляторных установок тоннельной вентиляции сопровождается поршневым воздействием транспортных средств (поездов метрополитена и железнодорожных поездов, автомобильного транспорта).

Какие вентиляторы используют для перемещения взрывоопасных смесей?

Для перемещения взрывоопасных примесей применяют вентиляторы, выполненные из разнородных металлов: проточная часть выполнена из стали (рабочее колесо) и латуни (в корпусе имеется обечайка в зоне расположения рабочего колеса). При этом перемещаемая среда не должна иметь температуру выше 40°С, вызывать ускоренную коррозию материалов проточной части вентиляторов, содержать пыль и другие твердые примеси в количестве более 10 мг/м3, а также взрывоопасную пыль, липкие и волокнистые материалы.

Какие бывают типы осевых вентиляторов?

По назначению осевые вентиляторы делят на вентиляторы общего назначения и специальные. Вентиляторы общего назначения предназначены для перемещения чистого или мало запыленного воздуха, не содержащего взрывоопасных веществ, липкой, волокнистой и цементирующей пыли и агрессивных веществ при температуре до 40°С. Температурный предел принят из тех соображений, что при более высоких температурах значительно ухудшаются условия теплоотдачи обмоток электродвигателя, находящегося обычно в потоке перемещаемого газа. К специальным вентиляторам относят вентиляторы, не используемые в обычных системах обще обменной вентиляции гражданских и промышленных зданий. Это вентиляторы, используемые для перемещения взрывоопасных и агрессивных примесей, шахтные вентиляторы и вентиляторы тоннельной вентиляции, потолочные вентиляторы, вентиляторы градирен, вентиляторы, встроенные в технологическое оборудование, и т. д.

Осевой вентилятор дымоудаления ВОД — ДУ

 Посмотреть технические данные

Вытяжной осевой вентилятор дымоудаления ВОД — ДУ служит для отвода продуктов горения и горячих газов из помещений при пожаре. Применение вентилятора ВОД — ДУ позволяет снизить температуру в помещении, создать подходящие условия для эвакуации людей, а также для работы спасателей, что повышает шансы на снижение ущерба в результате пожара.

Особенности осевого вентилятора ВОД — ДУ

  • Осевой вентилятор предназначен для монтажа непосредственно в вентканале, что обеспечивает компактность и эргономику решения;
  • Двигатель оборудован надежным защитным кожухом, который позволяет перемещать рабочие среды температурой до 600 °С. Минимальное время работы в таком режиме составляет 120 минут;
  • Особенностью модели ВОД является возможность установки лопаток под различными углами. Это решение позволяет при помощи одного устройства решить целый спектр задач, обеспечив различные режимы работы;
  • Все поверхности имеют качественное лакокрасочное покрытие, вполне достаточное для эффективной защиты от коррозии в общепромышленных условиях;
  • Широкий выбор вариантов компоновки позволяет адаптировать решение в различных условиях.

Сфера применения вентилятора дымоудаления ВОД — ДУ

Вытяжные осевые вентиляторы ВОД — ДУ применяются для организации систем противопожарной вентиляции, в промышленных и коммерческих зданиях, в некоторых случаях в жилых. Особенностью применения является необходимость монтажа в канал, при этом важно, чтобы перед вентилятором был прямой участок канала не менее 4-х кратного диаметра рабочего колеса, а за вентилятором – не менее 2-х кратного. Это позволяет обеспечить снижение потерь давления при работе устройства и высокую эффективность. Эксплуатация ВОД-ДУ возможна в условиях тропического и умеренного климата.

Функции осевого вентилятора дымоудаления ВОД — ДУ

Осевой вентилятор дымоудаления ВОД – ДУ в обязательном порядке должен выполнять следующие функции:

  • Система вентиляции должна максимально эффективно обеспечивать выведение газов и дыма и иметь возможность беспрерывной работы в течение часа;
  • Конструкция системы крыльчатки должна производить определенную защиту двигателя от высокой температуры газа.

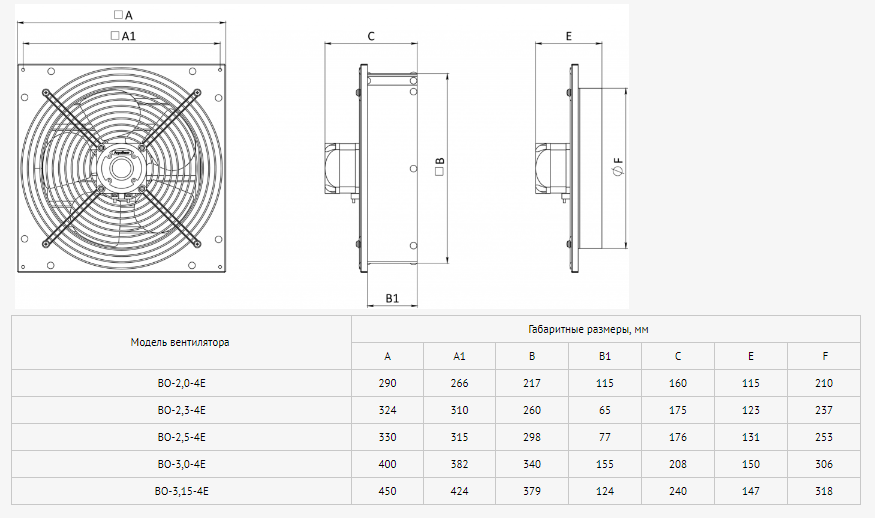

Габаритные и присоединительные размеры вентилятора ВОД — ДУ

Области аэродинамических параметров вентилятора ВОД — ДУ

Технические данные осевого вентилятора дымоудаления ВОД — ДУ.

Вентиляторы дымоудаления должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей. При монтаже осевого вентилятора дымоудаления ВОД — ДУ перед ним и после него должны быть прямые участки канала диаметром, равным диаметру D колеса, и длиной не менее 4D перед вентилятором и 2D за вентилятором. Осевые вентиляторы дымоудаления могут эксплуатироваться в условиях умеренного (У) и тропического (Т) климата 2-й категории размещения по ГОСТ 15150.

Условия эксплуатации:

  • температура окружающей среды
    — от минус 45 до +40°С для умеренного климата,
    — от минус 10 до +50°С для тропического климата;
  • среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с;

Особенности осевого вентилятора дымоудаления ВОД — ДУ

Конструкция установки осевого вентилятора дымоудаления ВОД — ДУ состоит из следующих составляющих:

  • корпус вентилятора;
  • рабочее колесо;
  • электродвигатель;
  • кожух защитного типа.

Для того, чтобы установка выполняла свои дымовыводящие функции, ей необходимо обеспечить определенное давление.

Что касается таких составляющих как лопатки, то их можно устанавливать под самыми разными углами, это поможет максимально эффективно производить процесс вентиляции и регулировать поток воздуха в связи с потребностями сэкономить электроэнергию.

Промышленные вентиляторы — Мир Климата и Холода

На отечественном рынке промышленных вентиляторов представлена как продукция, произведенная в России и в странах СНГ и соответствующая требованиям государственных стандартов и другой нормативной документации, действующей на территории РФ, так и импортное вентоборудование, созданное в соответствии с нормативной базой ЕС, США и других стран. По мнению экспертов, в стоимостном выражении объемы продаж промышленных вентиляторов в России сегодня превышают объемы продаж вентиляторов других типов.

Область применения

Монтаж промышленных вентиляторов требует привлечения профессиональных монтажников и использования подъемной техники

Спрос на промышленные вентиляторы создают прежде всего реконструирующие и расширяющие производство заводы и фабрики, а также склады, крупные магазины и предприятия общепита, сельскохозяйственные предприятия и строительные компании. Их активность и обуславливает динамику развития рынка промышленных вентиляторов.

В системах вентиляции и кондиционирования воздуха чаще всего применяются радиальные (разновидность центробежных) и осевые вентиляторы общего назначения.

Агрессивность среды, перемещаемой радиальными вентиляторами общего назначения, по отношению к углеродистым сталям обыкновенного качества в общем случае не превышает агрессивности воздуха с температурой +80 °C и концентрацией пыли или других твердых примесей не более 100 мг/м3 при отсутствии липких волокнистых веществ. У осевых вентиляторов общего назначение температура перемещаемой среды в зависимости от исполнения колеблется в пределах 50 — 100 °C, а концентрация пыли и твердых примесей в случае расположения привода в потоке перемещаемого воздуха составляет не 100, а всего 10 мг/м3.

Для перемещения более агрессивных сред, как правило, используют вентиляторы специального исполнения. Например, для транспортировки воздуха повышенной влажности, загрязненного химическими компонентами, применяют коррозионно-стойкие вентиляторы, выполненные из легированных (нержавеющих) сталей или из пластмассы. Для перемещения газопаровоздушных взрывоопасных смесей 1, 2 и 3-й категорий, групп Т 1, Т 2, Т 3 по классификации ПУЭ, выбор, скорее всего, придется остановить на искрозащищенном вентиляторе из алюминия или латуни со взрывозащищенным электродвигателем (например, серии АИМ). Существуют и другие варианты.

Радиальные вентиляторы низкого давления

Вентиляторы общего назначения могу эксплуатироваться в условиях умеренного (У) и тропического (Т) климата. Категории их размещения (1, 2 или 3-я по ГОСТу 15 150–69) производитель обычно указывает в каталогах и паспортах для каждой конкретной модели.

Так, вентиляторы первой категории размещения можно безбоязненно устанавливать на открытом воздухе. Вторая категория присваивается моделям, пригодным для эксплуатации под навесом или в помещении, где колебания температуры и влажности несущественно отличаются от колебаний на открытом воздухе (например, в палатках, кузовах, металлических помещениях без теплоизоляции и др.). Ну а вентиляторы 3-й категории предназначены для эксплуатации в помещениях с естественной вентиляцией без искусственно регулируемых климатических условий, где колебания температуры и влажности воздуха, воздействие песка и пыли существенно меньше, чем на открытом воздухе (каменные, бетонные, деревянные помещения).

В любом случае возможность применения вентилятора в конкретных условиях определяется на этапе проектирования. При этом подбор типоразмера вентилятора должен осуществляться по производительности и оптимальному значению полного давления. Вначале производится предварительный подбор по сводным графикам аэродинамических характеристик, затем окончательный — по графикам индивидуальных характеристик.

Радиальный вентилятор высокого давления ВР120-28
Радиальный вентилятор используется для перемещения воздуха в окрасочно-сушильной камере

Аэродинамические характеристики приводятся в каталогах фирм-производителей и в руководствах по расчету и подбору вентиляторов. Как правило, аэродинамические характеристики соответствуют работе вентиляторов на чистом воздухе с климатическими параметрами: температура +20 °C, относительная влажность 50 %, барометрическое давление 101,34 кПа, плотность 1,2 кг/м3.

Для вентиляторов, перемещающих воздух или иную смесь газов, плотность которой отличается от 1,2 кг/м3 , аэродинамические характеристики должны пересчитываться по ГОСТу 10 616–90.

В целях соблюдения санитарных норм при выборе вентилятора следует учитывать их акустические характеристики.

Конструктивные исполнения радиальных вентиляторов даны в ГОСТе 5976–90, а осевых моделей — в ГОСТе 11 442–90. В этой статье мы расскажем о некоторых конструктивных особенностях радиальных и осевых вентиляторов общего назначения, определимся с их обозначениями, перечислим наиболее заметных производителей, а также попробуем определить некоторые признаки, свидетельствующие о качестве оборудования и профессионализме производителя, без учета которых покупка хорошего вентилятора в России сегодня затруднительна.

Радиальные вентиляторы

Радиальный вентилятор общего назначения представляет собой расположенное в спиральном кожухе лопаточное (рабочее) колесо, при вращении которого воздух, попадающий в каналы между лопатками, движется в радиальном направлении к периферии колеса, под действием центробежной силы отбрасывается в спиральный кожух и далее направляется в нагнетательное отверстие.

В вентиляторах одностороннего всасывания рабочее колесо представляет собой пустотелый цилиндр, в котором по всей боковой поверхности, параллельно оси вращения, расположены на равных расстояниях лопатки. По окружности лопатки скреплены с помощью переднего и заднего дисков; в центре заднего диска находится ступица для насаживания колеса на вал электродвигателя или на промежуточный вал.

У вентиляторов двухстороннего всасывания воздух забирается с обеих сторон корпуса, а колесо состоит из двух зеркально симметричных половин, в центре которых расположена ступица.

С точки зрения эксплуатационных характеристик большое значение имеет наклон лопаток относительно направления вращения колеса (количество лопаток бывает различным в зависимости от назначения и типа вентилятора). По этому признаку рабочие колеса радиальных вентиляторов общего назначения делятся на два основных типа — колеса с лопатками, загнутыми вперед (в сторону вращения рабочего колеса), и с лопатками, загнутыми назад.

Рис. 1. Конструктивные исполнения радиальных вентиляторов общего назначения по ГОСТу 5976-90

Радиальные вентиляторы с рабочими колесами, лопатки которых загнуты назад, как правило, имеют высокий КПД и относительно легко переносят перегрузки по расходу воздуха. Вентиляторы с рабочими колесами с лопатками, загнутыми вперед, обеспечивают одни и те же расходные характеристики, что и модели с рабочими колесами с лопатками, загнутыми назад, но при меньшем диаметре колеса и более низкой частоте вращения. Таким образом, они могут достичь требуемого результата, занимая меньше места и с меньшим уровнем шума.

Обычно рабочие колеса вентиляторов, развивающих давление до 1000 Па, имеют лопатки, загнутые назад. А вентиляторы среднего давления, создающие полное давление от 1000 до 3000 Па, и вентиляторы высокого давления (3000–12 000 Па) могут иметь колеса, лопатки которых загнуты как по направлению вращения рабочего колеса, так и против направления его вращения.

В зависимости от расположения привода предусматривается 7 конструктивных исполнений радиальных вентиляторов.

В системах вентиляции и кондиционирования часто используют вентиляторы одностороннего всасывания, на одном валу с двигателем или двухстороннего всасывания с клиноременной передачей (исполнение 1 и 6, рис. 1). Для вентиляторов двухстороннего всасывания с расположением ременной передачи в перемещаемой среде температура воздуха не должна превышать 60 °C. В остальных случаях, как уже отмечалось, вентиляционный воздух, перемещаемый вентиляторами общего назначения, может иметь температуру до 80 °C.

Осевой вентилятор ВО 16-280 с защитной решеткой

В нескольких положениях, в зависимости от конструкции воздухораспределительной сети, может выполняться и корпус-кожух. Для радиальных вентиляторов общего назначения ГОСТ 10 616–90 устанавливает 8 положений корпуса в левом исполнении и 8 в правом, определяемых углом поворота относительно исходного нулевого положения. Углы поворота корпуса отсчитывают по направлению вращения рабочего колеса. Положение корпуса Пр 225° и Л 225° отсутствуют, что объясняется трудностью присоединения сети к такому вентилятору.

Обозначение радиальных вентиляторов стандартизовано. Причем на рынке по-прежнему представлены вентиляторы, поименованные в соответствии с ГОСТом 5976–73, и вентиляторы, обозначение которых соответствует более поздней (действующей в настоящее время) редакции стандарта — ГОСТ 5976–90.

В соответствии с ГОСТом 5976–73 обозначение типа радиальных вентиляторов общего назначения состоит из буквы «Ц» («Центробежный»), пятикратного значения коэффициента полного давления и значения быстроходности при режиме максимального КПД, округленных до целых чисел. К этому обозначению добавляется номер вентилятора, численно равный диаметру колеса в дециметрах.

Так, вентилятор с диаметром всасывающего отверстия d=0,4 м, имеющий при режиме максимального КПД коэффициент полного давления 0,86 и быстроходность 70,3, обозначали Ц4–70 № 4.

Согласно действующему в настоящее время ГОСТу 5976–90 обозначение типа радиального вентилятора должно состоять из буквы «В» («вентилятор»), буквы «Р» («радиальный»), и стократной величины коэффициента полного давления и величины быстроходности на режиме максимально полного КПД, округленных до целого числа.

Радиальные вентиляторы высокого давления Радиальный вентилятор ВР-300-45

Пример обозначения типа радиального вентилятора с коэффициентом полного давления 0,875 (на режиме максимального полного КПД) и быстроходностью 71,5 — это ВР 88–72.

Производят общепромышленные радиальные вентиляторы в СНГ сразу несколько довольно крупных заводов. В их числе можно отметить «Мовен-С», «Лиссант», «Тайра», Крюковский вентиляторный завод, «Веза», «Инновент», «Вентиляторный завод «КОМВЕН», «Вентмаш М», «РУВЕН», Вентиляторный завод «Вентстандарт», Производственное объединение «КВМ», Нижнетуринский машиностроительный завод «Вента», ГУП «Дауыл» учреждения ФКУ ИК-9 ГУФСИН России по Республике Башкортостан», Полтавский вентиляторный завод (Украина) и многие другие предприятия.

Осевые вентиляторы

По сравнению с радиальными осевые вентиляторы общего назначения развивают меньшие давления (до 1500 Па), но позволяют достигать больших значений производительности и КПД при существенно меньших габаритах и массе. Простота конструкции, высокие аэродинамические качества, удобство монтажа и обслуживания, возможность регулирования в процессе эксплуатации обеспечивают осевым вентиляторам достаточно широкую область применения.

Вентиляторы должны иметь защитные лакокрасочные покрытия, соответствующие условиям эксплуатации

В системах вентиляции и кондиционирования используются в основном осевые вентиляторы, схема исполнения которых состоит из корпуса, рабочего колеса с лопатками, закрепленными на втулке под углом к плоскости вращения, и электропривода (схема 1 по ГОСТу 11 442–90). При вращении рабочего колеса воздух захватывается лопатками и перемещается только в осевом направлении.

Иногда схема исполнения «корпус — рабочее колесо — привод» дополняется спрямляющим аппаратом, который преобразует динамическое давление, связанное со скоростью закручивания потока за рабочим колесом, в статическое. Этот конструктивный элемент осевого вентилятора позволяет повысить его давление и КПД в области рабочих режимов в среднем на 15–20 %. В некоторых конструкциях спрямляющий аппарат выполняет еще и функции силового узла, в котором размещается электродвигатель или подшипниковый узел.

ГОСТ 11 442‑90 предполагает 6 базовых конструктивных исполнений осевых вентиляторов (рис. 2). В системах ОВК чаще всего используют исполнение 1 (без регулирования) и 6 (со сменными или регулируемыми шкивами). Для исполнений, у которых привод не находится в потоке перемещаемого воздуха, содержание пыли и других твердых примесей не должно превышать 100 мг/м3 , а в случае если привод расположен в потоке перемещаемой среды, этих примесей не должно быть более 10 мг/м3 . Направление вращения у осевых вентиляторов (как и у радиальных) обычно указывается стрелкой на их корпусе.

Обозначение типа осевых вентиляторов общего назначения установлено действующим в настоящее время ГОСТом 11 442–90. Оно должно состоять из буквы «В» («вентилятор»), «О» («осевой»), как и в случае с радиальными вентиляторами, стократной величины коэффициента полного давления и величины быстроходности на режиме максимально полного КПД, округленных до целого числа. Номер вентилятора определяет его размер, т. е. диаметр рабочего колеса, выраженный в дециметрах.

Рис. 2. Конструктивные исполнения осевых вентиляторов в соответствии с ГОСТом 11 442-90

Например, ВО‑4‑320‑6,3 — обозначение вентилятора осевого с коэффициентом полного давления, равным 0,14, и быстроходностью 320, диаметр кожуха которого составляет 630 мм.

В предыдущей редакции (ГОСТ 5976–73) осевые вентиляторы общего назначения имели обозначение типа, состоящее из одной лишь буквы «В».

Производителями осевых вентиляторов в России в настоящее время являются компании «Лиссант», «Мовен-С», «Тайра», Крюковский вентиляторный завод, «Веза», «Инновент», завод «Вентилятор», Вентиляторный завод «КОМВЕН», «Вентмаш М», Вентиляторный завод «Вентстандарт», Производственное объединение «КВМ», Нижнетуринский машиностроительный завод «Вента» и ряд учреждений государственной системы исправления наказаний.

Не продешевите!

Любой собственник и наемный работник, осуществляющий закупки вентоборудования и ответственно относящийся к своей работе, заинтересован в приобретении высококачественного промышленного вентилятора. Увы, фирмы-производители предлагают совершенно разные по своему качеству вентиляторы, хотя и ставят в прайс-листах стандартные обозначения.

Эти вентиляторы порой имеют отличия не только в характеристиках, но и во внешнем виде!

Именно поэтому при выборе конкретной модели необходимо принимать во внимание технические характеристики приобретаемого оборудования, сравнивая их с ГОСТом и другой нормативной документацией, а также учитывать некоторые косвенные факторы, характеризующие производителя оборудования.

Для ограничения распространения структурного шума и вибраций промышленные вентиляторы часто ставят на виброизоляторы

Так, вентилятор обязательно должен быть произведен из качественных компонентов. Используемый при производстве изделий листовой и профильный прокат, лакокрасочные и вспомогательные материалы должны соответствовать требованиям, установленным в государственных стандартах и ТУ. Требованиям нормативно-технической документации на изделия конкретного типа должны отвечать электродвигатели, подшипники, виброизоляторы, ремни и другие компоненты общепромышленных вентиляторов.

Геометрические размеры вентилятора, в том числе размеры проточной части, должны быть выдержаны с максимально возможной точностью. Например, у осевых моделей радиальный зазор между лопатками колеса и корпусом должен быть не более 1,5 % длины лопатки; отклонение от этого значения не должно составлять более 25 %, в противном случае величина потерь может оказаться слишком высокой.

Долговечность промышленного вентилятора во многом зависит от качества балансировки его рабочего колеса. Рабочие колеса и шкивы вентиляторов в обязательном порядке должны пройти динамическую, а при необходимости и статическую балансировку. Обеспечить высокую стабильность результата этого процесса при серийном изготовлении вентиляторов по силам лишь крупным производителям, имеющим соответствующие технические и технологические возможности и квалифицированный персонал.

Чрезвычайно важно и качество окраски. Слой краски должен защищать вентилятор от коррозии на протяжении всего срока службы. При «гаражном» производстве краска часто наносится непосредственно на сталь, без грунта, из-за чего отваливается уже в первые месяцы эксплуатации. О некачественной покраске свидетельствуют наплывы, сколы, пузырьки воздуха, посторонние включения и другие дефекты, отчетливо различимые при дневном свете.

Мощные осевые вентиляторы в венткамере метрополитена

Среди косвенных признаков, по которым можно отличить качественную продукцию от продукции низкосортной, в первую очередь следует упомянуть наличие у производителя необходимых сертификатов и лицензий как на право производства, так и на саму продукцию. Показателем стабильности вентиляторного завода и качества выпускаемой им продукции по праву считается наличие сертификата ИСО 9001.

Большое значение имеет и то, насколько долго предприятие работает на рынке промышленных вентиляторов. Чем дольше, тем выше его квалификация, традиции, технологическая и конструктивная база, широта ассортимента, надежность как постоянного партнера, который может решить многие проблемы потребителя.

Ни в коем случае не стоит покупать дешевый промышленный вентилятор, цена которого заметно отличается от среднерыночной. Хорошая техника, как известно, дешево не продается.

Помните, вентилятор — это продукт длительного пользования (срок службы качественных моделей общего назначения составляет не менее 12 лет). В процессе эксплуатации это устройство потребляет электроэнергию, счета за которую к концу срока эксплуатации вентилятора обычно многократно перекрывают его закупочную цену. Владельцу приходится расходовать средства и на техническое обслуживание, и на ремонт вентилятора. Поэтому дешевый вентилятор посредственного качества со временем всегда становится очень и очень дорогим.

Предпочтение логично отдавать долговечным и энергоэффективным моделям, способным обеспечивать требуемый расход и давление при минимальном энергопотреблении, значительно сокращающем эксплуатационные издержки и срок окупаемости.

В любой качественный продукт, как правило, вложены не только затраты на его физическое изготовление, но и труд конструктора-разработчика, маркетолога, испытателей и многих других специалистов. Поэтому применительно к качественным промышленным вентиляторам их цену имеет смысл рассматривать как показатель вложенного труда, направленного на предложение потребителю надежного и качественного продукта, а следовательно, и на развитие его (потребителя) бизнеса.

Материал предоставлен Творческой мастерской Владислава Балашова

TD-SILENT – S&P – S&P

Модели 160 — 1000
Канальные вентиляторы разработаны специально для помещений с высокими требованиями к низкому уровню шума.
Вентиляторы изготавливаются из высококачественного пластика и комплектуются высокоэффективными крыльчатками с диагональными лопатками. Конструктивно, вентилятор состоит из двух частей: монтажного кронштейна и, закрепленного на нем, корпуса вентилятора. Корпус вентилятора двойной, между внешним и внутренним корпусом расположен слой звукопоглощающего материала (1). Использование резиновых уплотнителей на патрубках вентилятора позволяет исключить передачу вибраций от вентилятора к воздуховодам.

Электродвигатели
1 ф — 230 В — 50 Гц, 2-х скоростные электродвигатели. Класс защиты IP44.
Класс изоляции B, с шариковыми подшипниками и встроенной защитой от перегрева.
(1) За исключением модели TD-160 SILENT, снижение шума в которой достигается за счет резиновых «сайлент-блоков», на которых установлен электродвигатель (запатентованная технология S&P).

Дополнительная информация

TD-SILENT-T (модели с таймером)
Модели TD-SILENT-T (от 250 до 1000 типоразмера) оснащаются регулируемым таймером задержки выключения. Таймер можно настроить на время задержки от 1 до 30 мин. Вентиляторы TD-SILENT-T комплектуются односкоростными однофазными электродвигателями и не имеют возможности регулирования скорости.

Модели 1300 и 2000
Малошумные вентиляторы с звукопоглащающим материалом.
Certified of Approval Noise Abatement Society (Модель 2000). Вентиляторы изготавливаются из высококачественного пластика и комплектуются высокоэффективными крыльчатками с диагональными лопатками. Конструктивно, вентилятор состоит из двух частей: монтажного кронштейна и, закрепленного на нем, корпуса вентилятора. Корпус вентилятора двойной, между внешним и внутренним корпусом расположен слой звукопоглощающего материала (MO).
Звуковые волны от крыльчатки и электродвигателя проходят сквозь внутренний перфорированный корпус и, под определенным углом, направляются на слой шумопоглащаемого материала, где гасятся практически на сто процентов. Класс защиты IP44. Комплектуются внешними клеммными коробками с классом защиты IP55. 2-х скоростные электродвигатели, 1 ф — 230 В — 50 Гц, класс изоляции F, со встроенной защитой от перегрева.

Дополнительная информация
Канальные вентиляторы разработаны специально для помещений с высокими требованиями к низкому уровню шума.

РЕШЕНО: Примерная модель потолочного вентилятора с…

Расшифровка стенограммы

но не в данной проблеме. Вентиляторы движения по инерции избыточны. Правда, это ах, центр центр задается полным движением. Выключенная инерция — это момент инерции диска. Что в четыре раза меньше момента инерции штанги? Что ж, замените значение момента инерции для диска, которое составляет единицу на четыре массы от диска, времена отклоняются от квадрата диска, плюс четырехкратный момент инерции стержня, который составляет единицу на три, один или три раза Масса у дороги. Таймс ушел от «Инерции», Род, клянусь. Итак, это радиус квадрата стержня. Так что радиус от дороги квадратный. Это дает нам ah, общий момент инерции от одного или двух путем подстановки значений 2,5 умноженных на 0,2 квадрата плюс четыре умноженных на один или три раза на 30,85 умноженных на 0,75 целого квадрата. Это дает нам полное движение по инерции 0,687 кг. Надо квадрат. Но мне, начальный угол потерял ноль. Чтобы найти исследования рыболова, мы использовали вопросительное движение, которое представляет собой дельта-тета, равную начальному омега-нон плюс одно слово ко всем 40 квадратам.Поскольку это ноль, так хорошо, верно, Альфа. Это вызвано в два раза ниже Дельты? Это будет иметь в виду здесь. Так что не Артета они разделены Т-квадратом. Таким образом, шесть значений съемки два раза — это утренняя дельта, которая от революции до сияния, которая умножается в 18,5 раза, чтобы купить, Разделенная на несколько студентов, готовых к просмотру телевизора, Всего 15 секунд. Это дает нам также одну точку в целом три яркости в секунду в квадрате. Отсюда мы пойдем позже. Общая сумма равна предложению Thio High Times. Так что не разговаривай с людьми, Тио, говори в трения.Я плюс крутящий момент от водного раствора, который равен предложению во все времена. Тогда мы можем Sol для разговора с моторной логистикой I умножить на все четыре минус запас из-за трения. Таким образом, разговор из-за трения будет происходить ночью в направлении. Таким образом, мы просто заменим очень на I, и я обнаружу, что мы поговорим о трении и I. У нас есть 0,687 раза, все для 1,3 минус минус 0,115 Итак, с тех пор, как мы попробовали это, мы снимаем дверь с двигателя, ах нуль. Я не буду. 8 на 3 метра Ньюджента.

9 различных типов вентиляторов (плюс их эволюция)

Ознакомьтесь с различными типами вентиляторов и выберите наиболее подходящий для вашего дома тип.Поклонники бывают разных форм, стилей и размеров, и очень важно выбрать правильный.

Наиболее известные как базовые, функциональные устройства, используемые для охлаждения и отвода тепла, вентиляторы начали использоваться с 3000 г. до н.э. Согласно нескольким графическим записям и свидетельствам того времени, греки, римляне и этруски использовали вентиляторы в качестве великих церемониальных и охлаждающих устройств. С другой стороны, записи из китайских литературных произведений показывают, что их народ ассоциировал веера с историческими персонажами и древними мифическими существами.

Первым типом поклонников, когда-либо представленных миру, были европейские складные вееры, которые считались символом статуса и особенно предназначались для знати и членов королевской семьи.

Эволюция поклонников

Начиная с простых складных вентиляторов и постепенно превращаясь в вентиляторы с электроприводом, эти охлаждающие устройства пережили большой период эволюции.

Темные века

В темные времена экранный вентилятор, также известный как «pien-mien», был наиболее распространенным типом вентилятора в Китае.

17 век

Складные вентиляторы и фиксированные сковороды широко использовались в этот период, в результате чего 17 гг. Были временем для развития складных вентиляторов.

18 век

Складные веера по-прежнему широко использовались вместе с печатными веерами, которые дешевле покупать и производить.

19 век

В этот период использовались тонны печатаемых вееров, и маленькие веера для тушения также начали приобретать значительную популярность.

20 век

В двадцатом веке появилось огромное количество поклонников рекламы, за которыми последовали вееры из перьев.

21 век

Хотя использование декоративных вентиляторов больше не наблюдается и не наблюдается, в наши дни используются только те вентиляторы, которые необходимы для охлаждения и обогрева.

Типы вентиляторов

Возможно, вы знаете только о потолочных вентиляторах и настольных вентиляторах, поскольку они являются двумя из самых распространенных и популярных вентиляторов в большинстве домашних хозяйств.Однако существует огромное количество других типов вентиляторов, большинство из которых используются в жилых домах, а другие часто можно найти на заводах и складах.

Потолочный вентилятор

Это стандартный и наиболее часто используемый вентилятор, который вы найдете в большинстве домашних хозяйств. Он описывается как механический вентилятор, который обычно работает от электричества и крепится к потолку комнаты.

Эти вентиляторы обычно состоят из вращающихся ступиц, которые помогают равномерно циркулировать и распределять воздух.Поскольку потолочные вентиляторы подвешены к волосам, как правило, из середины комнаты, воздух равномерно распространяется во всем пространстве или в комнате.

Эти вентиляторы начали использовать с 500 г. до н.э., и в основном они пришли из Индии. Когда-то потолочные вентиляторы управлялись вручную с помощью шнура. После этого, в 1870-х годах, в Соединенных Штатах были представлены вращающиеся потолочные вентиляторы, в которых вентиляторы запускались с помощью струи проточной воды. Интересно, что некоторые вращающиеся вентиляторы все еще существуют и сегодня, и их можно найти в некоторых частях юга Соединенных Штатов.

Наконец, в 1882 году Филип Диль изобрел потолочные вентиляторы с электроприводом. Каждый из этих вентиляторов состоял из своего собственного автономного блока монитора, который помогает им работать от электроэнергии.

С точки зрения использования, потолочные вентиляторы только перемещают воздух и помогают как в обогреве, так и в охлаждении с помощью своего механизма реверсирования направления воздуха.

Настольный вентилятор

После потолочных вентиляторов настольные вентиляторы являются еще одним очень популярным и предпочтительным вариантом вентилятора для большинства людей.Настольные вентиляторы можно разместить как на столе, так и на полу; все, что ему нужно, — это прочная прочная основа. Они компактны, удобны в использовании и к тому же очень портативны.

Настольные вентиляторы также имеют электропитание и имеют двигатель, работающий внутри них. Многие люди предпочитают использовать настольные вентиляторы, учитывая их экономические потребности, гибкость использования и долговечность.

Одним из самых больших преимуществ этих вентиляторов является то, что они оснащены управлением гаджетами. Поскольку дизайн и технические аспекты этих вентиляторов постоянно обновляются, они, как правило, предлагают повышенное удобство и простоту использования.В настоящее время несколько производителей вентиляторов производят высокоскоростные настольные вентиляторы со своими собственными отдельными устройствами с дистанционным управлением. Эта функция помогает пользователям регулировать направление и скорость воздуха в соответствии с их требованиями. Кроме того, эти вентиляторы обеспечивают более широкий охват и более равномерное распределение воздуха за счет того, что они обеспечивают вентиляцию воздуха в горизонтальном направлении.

Башенный вентилятор

Как следует из названия, это довольно высокий, узкий вентилятор в форме башни, который обычно имеет очень гладкий и компактный дизайн.Поддоны типа Tower считаются охлаждающими приборами с вращающимся основанием. У них также есть встроенные ионизаторы, которые помогают очищать воздух.

Башенные вентиляторы покрывают большую площадь, поскольку они выдувают воздух под углом 90 градусов. Они также имеют впускные отверстия по бокам машины, которые позволяют им всасывать наружный воздух.

Они имеют простой вентиляторный механизм, состоящий из цилиндрических лопастей для идеального процесса подачи воздуха. По сравнению с воздухоохладителем, башенные вентиляторы потребляют меньше энергии и просто циркулируют воздух в помещении.Это отличает его от кондиционера, учитывая, что он не охлаждает воздух, а просто стимулирует поток воздуха.

Большим преимуществом использования башенных вентиляторов перед обычными электрическими вентиляторами является то, что они занимают меньше места, что делает их сверхлегкими и чрезвычайно портативными.

Пьедестал вентилятор

Они наиболее известны своими мощными охлаждающими способностями и повышенной универсальностью. Пьедестальные вентиляторы описываются как электрические колеблющиеся вентиляторы, которые работают с помощью съемной стойки, которую можно регулировать в соответствии с вашими потребностями и требованиями.

Их также называют «стоячими вентиляторами», они невероятно высоки по высоте. Они изготовлены со встроенной функцией колебания, которая значительно помогает в максимальном распределении и передаче воздуха. Они также очень легкие и портативные, что означает, что в отличие от потолочных вентиляторов, их можно легко перемещать и просто включать, вставив выключатель в розетку.

Еще одним отличным преимуществом вентиляторов на пьедестале является то, что они многофункциональны, и большинство современных вентиляторов на пьедестале имеют функции дистанционного управления, которые помогают контролировать скорость и направление воздуха, просто сидя на одном месте.

Вытяжной вентилятор

Вытяжные вентиляторы обычно встречаются в ванных комнатах большинства людей, потому что их основная цель — обеспечить вентиляцию. Эти вентиляторы также очищают воздух от загрязняющих веществ и предотвращают накопление чрезмерного тепла.

Вытяжные вентиляторы обычно работают от электричества. Их процедура почти аналогична работе с любыми другими вентиляторами, за исключением того, что через всю систему проходит электрический ток, который способствует работе машины.Это заставляет лопасти вентилятора двигаться и проветривать воздух вокруг.

Лопасти вытяжного вентилятора вращаются с очень высокой скоростью, и это вращение притягивает весь горячий воздух комнаты или ванной к вентилятору, который затем выпускается наружу. В свою очередь, прохладный и свежий воздух снаружи начинает наполнять комнату, когда вы используете вытяжной вентилятор.

Существуют различные модели вытяжных вентиляторов, которые также имеют в своей системе термостат. Термостат в основном помогает регулировать температуру в ситуациях, когда относительно высокие температуры заполнили любую комнату или пространство.

Настенный вентилятор

Когда пространство на полу не хватает, настенные вентиляторы придут вам на помощь! Они предназначены для компактных и тесных пространств с очень низким или высоким потолком, а также без надлежащей проводки.

Настенные вентиляторы

идеально подходят для небольших офисов, аудиторий, огромных праздничных залов, а также складов. Они также имеют совершенно другую систему работы и функционирования по сравнению со стандартными потолочными вентиляторами. Эти вентиляторы просто проталкивают воздух по всему помещению, где они установлены.С другой стороны, потолочные вентиляторы распространяют воздух, толкая его вниз.

Три основных преимущества настенных вентиляторов: они экономят много места на полу, они открывают путь для мгновенного движения испарительного воздуха и, наконец, эти вентиляторы значительно помогают циркулировать в кондиционировании воздуха.

Некоторые общие особенности настенных вентиляторов включают возможность дистанционного управления, колебания, идеальный размер, легкий и прочный, а также несколько настроек скорости вентилятора.

Вентилятор запотевания

Если покупка кондиционера не представляется возможной, возможно, купите качественный вентилятор для запотевания. Эти вентиляторы — отличный способ сбросить тепло и охладиться в жаркие летние периоды.

Интересно, что вентиляторы запотевания нуждаются в подаче воды, которая выбрасывается в виде тумана через насосы высокого давления, которые содержатся в системе вентиляторов. Затем туман распространяется по всему помещению и постепенно смешивается с теплым воздухом.

Водяной насос высокого давления в вентиляторах туманообразования соединен с мощным вентилятором, что вместе обеспечивает сверхэффективное охлаждение как внутренних, так и наружных пространств.Самое приятное то, что туман, который создают эти вентиляторы, такой легкий и тонкий, что вы даже не почувствуете ничего на своей коже, а ваша одежда даже не промокнет.

Вентиляторы Misting — это не просто отличные охлаждающие устройства, они даже более энергоэффективны, чем системы кондиционирования воздуха. Если вы сравните компактный и портативный кондиционер с довольно большим вентилятором для запотевания, последний потребляет около 900 Вт мощности, а первый может потреблять даже менее 30 Вт.

С помощью туманообразующих вентиляторов вы можете легко наслаждаться роскошью охлаждения, оплачивая низкие счета за электроэнергию, а также не беспокоясь о потере энергии.

Напольный вентилятор

Эти вентиляторы в основном используются для охлаждения воздуха на полу, поэтому их устанавливают на полу. Когда дело доходит до циркуляции воздуха в теплице, напольные вентиляторы приходят на помощь большинству домовладельцев, обеспечивая исключительную производительность.

Эти вентиляторы очень удобны, и вы можете разместить их где угодно. У них также есть очень явное преимущество перед потолочными вентиляторами, заключающееся в том, что они не требуют постоянной установки.Это говорит о том, что их можно использовать даже для охлаждения даже на открытом воздухе, например, на патио, балконах и террасах.

Некоторые типичные особенности большинства напольных вентиляторов включают металлическую конструкцию из стали или пластика высшего сорта, поворот на 180 градусов, встроенные колебания, регулируемую высоту, наклоняемые головки и компактный дизайн, и это лишь некоторые из них.

Вы найдете напольные вентиляторы различных размеров, форм и типов. Некоторые из его распространенных типов включают безлопастные вентиляторы, вентиляторы коробок, оконные вентиляторы и т. Д.

Промышленный вентилятор

Их также называют промышленными воздуходувками, основная задача которых — пропускать большой поток газа или воздуха в различные конструкции и помещения. Он состоит из ряда вращающихся лопастей, которые приводятся в движение моторной турбиной.

Основная или ключевая функция промышленных вентиляторов — это непрерывный поток воздуха, который затем используется для различных целей, включая очистку воздуха, охлаждение, вытяжку, сжигание, вентиляцию, сушку, аэрацию и многие другие.

Существует два основных типа промышленных вентиляторов: осевые вентиляторы и центробежные вентиляторы. Осевые вентиляторы в основном используют осевые силы для движения воздуха. Они делают это с помощью центральной ступицы с лопастями, которая крепится в вентиляторной системе. Ступица вращается с высокой скоростью, заставляя жидкость внутри вентилятора перемещаться к валу колеса.

С другой стороны, центробежные вентиляторы используют центробежные силы, которые достигаются с помощью вращающегося диска, присутствующего внутри машины.На этом вращающемся диске под правильным углом установлены острые лезвия, которые дополнительно помогают увеличить давление газа или воздуха. Эти вентиляторы также называются «спиральными» или «беличьими клетками», потому что они заключены внутри спиральной внешней части корпуса вентилятора. Их основная или основная функция заключается в том, чтобы обеспечить быстрое увеличение потока воздуха или газа, проходящего через систему вентиляторов.

Как работают потолочные вентиляторы | HowStuffWorks

Выбирая потолочный вентилятор, сначала необходимо решить, в какой комнате вы хотите его установить, в помещении или на улице.Выбирайте в своем доме комнаты, которые нуждаются в большем потоке воздуха, в которых в течение всего года значительно теплее и в которых больше всего обжитых. Помещение также повлияет на общий размер вентилятора, который вы должны купить, а также на аксессуары, которые вам понадобятся. Например, если вы хотите установить вентилятор в комнате с высокими потолками, вы можете поискать вентилятор, который может висеть на стержне (металлическом стержне, который опускает вентилятор на землю), обеспечивая более эффективную циркуляцию воздуха. в вашем жилом пространстве. Справа вы можете увидеть диаграмму, показывающую подходящую длину дача по сравнению с высотой потолка.

Еще одна вещь, о которой следует подумать, — это основная функция вашего потолочного вентилятора. Вы хотите использовать его, чтобы сделать вашу комнату более прохладной или теплой, добавить дополнительное освещение или просто улучшить атмосферу в вашем пространстве? В зависимости от желаемой функции вам нужно подумать о количестве лопастей, вращении и направлении вентилятора, настройках скорости и типах аксессуаров, которые вам понадобятся. Количество лопастей чисто эстетическое, но вращение и направление вентилятора могут обеспечить более эффективный воздушный поток в зависимости от наклона потолка. Вы также можете добавить комплекты освещения, штангу или даже пульт дистанционного управления, что может быть особенно удобно, если у вас высокие потолки.

После выбора помещения и функции потолочного вентилятора начинается самое интересное: выбор типа вентилятора, который соответствует стилю и декору комнаты. Найдите вентилятор, который будет соответствовать вашим потребностям, представлять вас в вашем пространстве и дополнять общий стиль вашей комнаты.

Все это повлияет на цену вашего потолочного вентилятора.Большинство потолочных вентиляторов стоят от 50 до 150 долларов.

После того, как вы выбрали идеальный вентилятор, вам нужно немного узнать о его правильной установке. Прочтите, чтобы узнать, как это сделать.

Вентилятор постоянного тока с регулируемой температурой и термистором: проект со схемой

«Автоматизация — это хорошо, если вы точно знаете, где разместить машину», В этом руководстве мы создаем вентилятор постоянного тока с регулируемой температурой с использованием термистора , поскольку он начинается выше заданного уровня температуры и останавливается, когда температура возвращается к нормальному состоянию. Весь этот процесс происходит автоматически. Ранее мы создали вентилятор с регулируемой температурой, используя Arduino, где скорость вентилятора также регулируется автоматически.

Необходимые компоненты

Для этого автоматического контроллера вентилятора с термистором требуются следующие компоненты:

  • Микросхема ОУ LM741
  • NPN транзистор MJE3055
  • Термистор NTC — 10к
  • Потенциометр — 10к
  • Резисторы — 47 Ом, 4,7 кОм
  • Вентилятор постоянного тока (двигатель)
  • Блок питания-5в
  • Макетная плата и соединительные провода

Принципиальная схема

Ниже приведена принципиальная схема вентилятора с регулируемой температурой, использующего термистор в качестве датчика температуры:

Термистор

Ключевым компонентом схемы вентилятора с регулируемой температурой является термистор, который использовался для определения повышения температуры. Термистор — это термочувствительный резистор , сопротивление которого изменяется в зависимости от температуры. Существует два типа термистора NTC (отрицательный температурный коэффициент) и PTC (положительный температурный коэффициент), мы используем термистор типа NTC. Термистор NTC — это резистор, сопротивление которого уменьшается при повышении температуры, в то время как в PTC оно увеличивает сопротивление при повышении температуры. Мы также использовали термистор во многих интересных приложениях, таких как цепь пожарной сигнализации с использованием термистора, переменный ток с регулируемой температурой, цепь термостата на основе термистора.

Все проекты на базе термисторов можно найти здесь.

Микросхема ОУ LM741

Операционный усилитель — это электронный усилитель напряжения с высоким коэффициентом усиления со связью по постоянному току. Это небольшая микросхема с 8 контактами. ИС операционного усилителя используется в качестве компаратора, который сравнивает два сигнала: инвертирующий и неинвертирующий. В микросхеме ОУ 741 PIN2 — это инвертирующая входная клемма, а PIN3 — неинвертирующая входная клемма.Выходной контакт этой ИС — PIN6. Основная функция этой ИС — выполнять математические операции в различных схемах.

Операционный усилитель

в основном имеет внутри компаратор напряжения , который имеет два входа: один — инвертирующий, а второй — неинвертирующий. Когда напряжение на неинвертирующем входе (+) выше, чем напряжение на инвертирующем входе (-), тогда выход компаратора высокий. И если напряжение инвертирующего входа (-) выше, чем неинвертирующего конца (+), то выходное напряжение НИЗКОЕ.Операционные усилители имеют большое усиление и обычно используются в качестве усилителя напряжения . Некоторые операционные усилители имеют более одного компаратора внутри (операционный усилитель LM358 имеет два, LM324 — четыре), а некоторые имеют только один компаратор, например LM741 . Применение этой ИС в основном включает сумматор, вычитатель, повторитель напряжения, интегратор и дифференциатор. Выходной сигнал операционного усилителя является произведением коэффициента усиления и входного напряжения. Проверьте здесь другие схемы операционного усилителя.

Схема выводов операционного усилителя IC741:

Конфигурация контактов

ПИН.

ПИН Описание

1

Нулевое смещение

2

Инвертирующий (-) входной терминал

3

неинвертирующий (+) входной терминал

4

источник отрицательного напряжения (-VCC)

5

нулевое смещение

6

Вывод выходного напряжения

7

Источник положительного напряжения (+ VCC)

8

не подключен

Работа вентилятора с автоматическим регулированием температуры с использованием термистора

Работает по принципу термистора. В этой схеме контакт 3 (неинвертирующий контакт операционного усилителя 741) соединен с потенциометром, а контакт 2 (инвертирующий контакт) соединен между R2 и RT1 (термистор), которые образуют схему делителя напряжения. Первоначально в нормальных условиях выход операционного усилителя НИЗКИЙ, так как напряжение на неинвертирующем входе меньше, чем на инвертирующем входе, что заставляет транзистор NPN оставаться в выключенном состоянии. Транзистор остается в выключенном состоянии, потому что на его базу не подается напряжение, и нам нужно некоторое напряжение на его базе, чтобы NPN-транзистор стал проводящим.Здесь мы использовали NPN-транзистор MJE3055, но здесь может работать любой сильноточный транзистор, как BD140.

Нет, когда температура увеличивается, сопротивление термистора уменьшается, а напряжение на неинвертирующем выводе операционного усилителя становится выше, чем на инвертирующем выводе, поэтому на выходе 6 операционного усилителя становится ВЫСОКИЙ, а транзистор будет включен (потому что, когда выход операционного усилителя ВЫСОКИЙ, напряжение будет течь через коллектор к эмиттеру). Теперь эта проводимость NPN-транзистора позволяет вентилятору запускаться.Когда термистор вернется в нормальное состояние, вентилятор автоматически выключится.

Преимущества
  • Простота в обращении и экономичность
  • Вентилятор запускается автоматически, поэтому он может контролировать температуру вручную.
  • Автоматическое переключение экономит энергию.
  • Для охлаждения теплоотводящих устройств установка проста.

Применение вентилятора постоянного тока с регулируемой температурой
  • Вентиляторы охлаждения для ноутбуков и компьютеров.
  • Это устройство используется для охлаждения двигателя автомобиля.

Разница между вентиляторами переменного тока и вентиляторами постоянного тока

Вентиляторы постоянного тока или вентиляторы постоянного тока питаются от постоянного напряжения, например, от напряжения батареи. Типичные значения напряжения для вентиляторов постоянного тока: 5 В, 12 В, 24 В и 48 В.

Напротив, вентиляторы переменного тока или вентиляторы переменного тока питаются от изменяющегося напряжения положительного и равного отрицательного значения. Обычно это изменяющееся напряжение имеет синусоидальную форму.Во всем мире обычное значение этого синусоидального напряжения может варьироваться по размеру и частоте, например 100 В переменного тока, 120 В переменного тока, 200 В переменного тока, 220 В переменного тока, 230 В переменного тока или 240 В переменного тока, а также с частотой (циклов в секунду) 50 Гц или 60 Гц.

В прошлом большие вентиляторы переменного тока обычно были дешевле, чем большие вентиляторы постоянного тока. Однако сегодня их разница в цене незначительна из-за их преимущества в окупаемости. Мы постараемся указать на различия между вышеуказанными типами вентиляторов, чтобы помочь вам выбрать и приобрести правильный тип вентилятора для вашего приложения.

Плюсы и минусы вентиляторов постоянного тока Технология

DC стала намного более сложной за последние годы, и теперь ее можно применять как в жилых, так и в промышленных потолочных вентиляторах. Вентиляторы постоянного тока имеют двигатели, которые используют постоянные магниты, чтобы притягивать и отталкивать ротор вокруг оси с помощью электронного переключения. Технология постоянного тока намного новее, чем технология переменного тока, а это означает, что доступно меньше вариантов.

PRO: потребляет меньше энергии Вентиляторы

DC считаются наиболее эффективными вентиляторами.Они потребляют значительно меньше энергии, чем вентиляторы переменного тока. Фактически, вентиляторы постоянного тока потребляют до 70 процентов меньше энергии, обеспечивая такую ​​же мощность, как и традиционные вентиляторы переменного тока.

Это означает, что 25-ваттный вентилятор постоянного тока дает те же результаты, что и 100-ваттный вентилятор переменного тока. Это идеально подходит для коммерческих помещений, таких как рестораны, позволяя поддерживать вентиляторы в рабочем состоянии весь день без астрономических счетов за электроэнергию.

PRO: минимальные электромагнитные помехи

Благодаря низкой мощности, а также применению сложной электронной коммутации электромагнитные помехи вентиляторов постоянного тока минимальны.В чувствительных электронных устройствах часто используются вентиляторы постоянного тока для предотвращения электромагнитных помех.

Например, компьютерные приложения и оборудование полагаются на вентиляторы постоянного тока, чтобы предотвратить перегрев и в то же время минимизировать электромагнитные помехи, которые могут отрицательно повлиять на чувствительные приложения.

PRO: Акустически тише Вентиляторы

постоянного тока используют новый тип (sin180) электродвигателя с электронной коммутацией (ECM). Эти двигатели не только сверхэффективны, но и работают невероятно тихо. Поскольку они очень тихие, вентиляторы постоянного тока являются отличным вариантом для таких приложений, как медицинские инструменты, телекоммуникационные коммутаторы или автомобильные развлекательные системы, где шум может мешать.

PRO: Низкое напряжение Вентиляторы

постоянного тока обычно используют меньшее напряжение , чем вентиляторы переменного тока. Большинство вентиляторов постоянного тока — это низковольтные вентиляторы. Например, обычно можно найти вентиляторы постоянного тока на 5, 12 и 24 В. Более крупные модели вентиляторов постоянного тока, такие как модели с вентиляторами от 119 до 172 мм, обычно доступны с напряжением 48 В.Для сравнения, большинство моделей охлаждающих вентиляторов переменного тока доступны с напряжением 115 В, гораздо более высоким напряжением. Более низкое напряжение также делает вентиляторы постоянного тока потенциально менее опасными.

PRO: водонепроницаемость

Вентиляторы DC могут использоваться в тяжелых условиях окружающей среды. Обязательно используйте надежную, качественную водонепроницаемую модель, чтобы обеспечить безопасность вашего оборудования и персонала.

Подробнее: водостойкие вентиляторы постоянного тока для тяжелых условий эксплуатации

Pelonis Technologies, Inc.(PTI) проектирует, разрабатывает и производит ведущие в отрасли осевые вентиляторы переменного тока и бесщеточные вентиляторы постоянного тока более 25 лет. Сюда входит широкий спектр вентиляторов, устойчивых к суровой погоде и водонепроницаемости, которые обеспечивают беспрецедентную защиту от пыли и воды, при этом соответствуют военным спецификациям и требованиям НАСА к материалам, сертификатам USP и UL.

Наши вентиляторы для суровых погодных условий имеют экологически чистое запатентованное конформное покрытие с превосходными свойствами и устойчивостью к коррозии, что позволяет вентиляторам легко противостоять пыли, влаге, воздействию воды и даже полному погружению в воду.Наши вентиляторы постоянного тока также проходят строгий процесс вакуумной герметизации, что позволяет им работать во время погружения.

PRO: Интеллектуальное управление движением

Использование Intelligent Motion Controls в некоторых моделях бесщеточных вентиляторов и нагнетателей постоянного тока уже началось. Благодаря интеллектуальному управлению движением движение воздуха стало более разумным.

Включение двухполупериодной схемы на плате и множества функций не оставляет сомнений в том, что интеллект улучшил движение воздуха.

PRO: переменный расход

При минимальных дополнительных затратах вентилятор постоянного тока может предлагать различные функции управления скоростью, чтобы вентилятор мог соответствовать целевому объему воздушного потока для данного приложения. Вентилятором можно управлять с помощью:

  • Напряжение
  • Текущий
  • Температура
  • Сопротивление
  • ШИМ-сигналы
Регулируя скорость вращения вентилятора в соответствии с необходимостью, можно продлить срок службы вентилятора и свести к минимуму акустический шум воздушного потока.

CON: может потребоваться преобразователь переменного тока в постоянный

Вентиляторы переменного тока питаются от источника переменного напряжения. Вентиляторы постоянного тока питаются от источника постоянного напряжения. Это означает, что вентилятор постоянного тока должен иметь преобразователь переменного тока в постоянный, либо внешний, либо встроенный в вентилятор постоянного тока для преобразования переменного напряжения в постоянное для питания вентилятора постоянного тока.

Плюсы и минусы вентиляторов переменного тока Обычно используются вентиляторы переменного тока

, потому что розетки переменного тока легко доступны в наших домах.

CON: переменный расход

Регулирование скорости вентиляторов переменного тока — непростое дело. Скорость вентилятора переменного тока зависит от частоты сети и частично от амплитуды источника переменного напряжения.

Изменять частоту переменного напряжения совершенно непрактично из-за очень высокой стоимости преобразования. Изменение амплитуды и поддержание формы волны источника переменного напряжения также является дорогостоящим и, конечно, непрактичным для удовлетворения целевой стоимости вентилятора переменного тока с регулируемой скоростью.

Менее дорогие «конденсаторные» методы регулирования скорости, влияющие на коэффициент мощности вентилятора. Наконец, экономичные методы регулирования скорости «Phase Control» вносят электромагнитный шум.

ПРОТИВ: большее потребление энергии

вентиляторы переменного тока потребляют больше энергии, чем вентиляторы постоянного тока. Вам нужно электричество на сумму до 3 долларов, используя вентилятор постоянного тока, и вам нужно на 10 долларов, чтобы использовать вентилятор переменного тока, чтобы достичь того же результата воздушного потока.

CON: Больше электромагнитных помех Вентиляторы

переменного тока имеют больше электромагнитных помех, чем вентиляторы постоянного тока, когда они используют методы управления скоростью «Phase Control».

Переменный ток или постоянный ток: какой вентилятор вам подходит?

Суть в том, что правильный вентилятор для вас будет зависеть от ваших конкретных потребностей. Прежде чем сделать выбор между вентилятором переменного или постоянного тока, вам нужно будет тщательно взвесить все за и против каждого типа вентилятора.

Pelonis Technologies предлагает вентиляторные технологии для различных отраслей и сфер применения. Чтобы оценить, какой из них подходит вам, просмотрите наше руководство по , как выбрать правильный вентилятор охлаждения .

Если вам нужна дополнительная помощь в выборе подходящего вентилятора для вашего проекта и / или приложения, не стесняйтесь обращаться к команде Pelonis Technologies , и мы будем более чем рады помочь вам!

Сопутствующие товары

Функции вентилятора радиатора

Вентилятор радиатора выполняет важную функцию в моторном отсеке. Он может проталкивать воздух через сердцевину радиатора или протягивать его. Он должен охлаждать антифриз, который циркулирует через проходы блока и головки и снижает температуру двигателя.Конструкции вентиляторов имеют определенное назначение для автомобилей разных размеров и профилей. Все они выполняют одну и ту же базовую функцию, которая заключается в всасывании лишнего воздуха, но особенно в условиях низких оборотов и времени, когда автомобиль стоит на холостом ходу.

Фиксированный вентилятор с ручным управлением

Фиксированный вентилятор с ручным управлением является старейшей конструкцией автоматических вентиляторов и имеет четырехлопастную конструкцию. Вентилятор получает приводную мощность непосредственно от шкива, приводимого в движение ремнем от коленчатого вала. Он крутится постоянно, не останавливаясь.Поэтому он втягивает воздух, протягивая его через радиатор снаружи, на малых и высоких скоростях. У него нет сцепления, чтобы отключить его, и у него нет функции переменного шага на лопастях.

Термочувствительный вентилятор муфты

Вентилятор муфты состоит из дискообразного корпуса, который образует ступицу вентилятора и расположен перед водяным насосом. Приводимое в действие шкивом (как ручной вентилятор), внутри муфты есть жидкость, которая создает внутреннее трение, которое соединяется с биметаллическим датчиком, подобным термостату.Когда обороты двигателя достаточно снизились, датчик улавливает сигнал и включает сцепление, которое блокируется вместе с вентилятором. Вентилятор будет активнее работать на холостом ходу и на более низких оборотах. Когда автомобиль приближается к более высокой скорости, когда воздух «забивает» радиатор, вентилятор отключается, потому что его не нужно использовать. Система муфты вентилятора экономит мощность двигателя, устраняя ненужное сопротивление.

Электрические вентиляторы

Электрические вентиляторы имеют свои преимущества, когда речь идет о небольших импортных и компактных автомобилях, где размер является основным фактором. Небольшие и мощные электрические вентиляторы могут быть установлены либо перед решеткой, чтобы нагнетать воздух, либо позади радиатора, чтобы втягивать воздух. Они могут быть установлены под углом в моторном отсеке, если они помогают охлаждать радиатор. Большинство электрических вентиляторов оснащены термодатчиками, которые активируют вентилятор, когда он достигает высокой температуры. Иногда они запускаются после выключения двигателя, чтобы вернуть температуру к нормальным характеристикам. Некоторые из лучших электрических вентиляторов могут выдувать более 3000 кубических футов воздуха в минуту и ​​имеют десять лопастей.

Вентиляторы Flex

Вентиляторы Flex имеют легкую конструкцию со стальной ступицей, которая поддерживает заклепанные лопасти из алюминиевого сплава. Лопасти имеют радикальный шаг, и по мере увеличения частоты вращения лопасти начинают расплющиваться, уменьшая сопротивление воздуха и тянущее к двигателю вентилятора. Они работают более плавно, с меньшим уровнем шума и вибрации, чем обычные лезвия. Гибкий вентилятор завоевал популярность в высокопроизводительных автомобилях и гоночных трассах.

Вентилятор с центробежным сцеплением

Центробежное сцепление должно зависеть от скорости двигателя, чтобы включать или выключать его.Когда двигатель набирает обороты, сцепление позволяет вентилятору частично проскальзывать, возвращая этому двигателю мощность, которую он использовал бы, если бы был постоянно подключен. Когда скорость снижается, сцепление фиксируется в нужном положении, что включает вентилятор. Одна из проблем здесь может заключаться в застревании автомобиля в грязи с высокооборотистым двигателем, что приведет к отключению вентилятора, что приведет к перегреву двигателя, так как транспортное средство не может двигаться через воздушный поток.

Определение вентилятора по Merriam-Webster

\ поклонник \

1 : любое из различных устройств для веялки зерна

2 : прибор для создания потока воздуха: например,

а : Устройство, которое держится в руке и перемещается вперед и назад для охлаждения человека, обычно имеющее форму сегмента круга и состоящее из материала (например, перьев или бумаги), закрепленного на тонких стержнях или пластинах, перемещающихся вокруг. шарнир, чтобы устройство можно было компактно закрыть, когда оно не используется

б : Устройство, состоящее из ряда лопаток, выходящих из ступицы, вращаемой на своей оси двигателем. потолочный вентилятор для перемешивания воздуха

c сленг : пропеллер самолета

: нечто, напоминающее раскрытый веер (например, лист некоторых пальм).

б : пологое веерообразное тело из детрита. особенно : выносной веер

переходный глагол

: для удаления соломы (зерна) с помощью потока воздуха.

б : для устранения (мякины) рассеянием

2 : для перемещения или выталкивания (воздуха) с помощью вентилятора

3 : подуть или подышать ветер веер ее волосы

: для направления потока воздуха с помощью вентилятора

б : для возбуждения активности, как если бы обмахивание веером : стимулировало раздувает костры национализма

7 : распространяться как веер павлин распахнул хвост

8 : нанести удар (отбивающий) в бейсболе

9 : , чтобы произвести серию выстрелов из (револьвера одинарного действия), удерживая спусковой крючок назад и последовательно ударяя по курку свободной рукой назад.

непереходный глагол

2 : распространяться как веер — часто используется с из поисковики выделили из

1 : Активный приверженец (как в спорте, так и в исполнительском искусстве), обычно как зритель

2 : ярый поклонник или энтузиаст (как знаменитость, так и увлечение) фанаты научной фантастики

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
