Изоляция для труб печных: Термоизоляция для труб дымохода, огнеупорные материалы для негорючей теплоизоляции дымохода печи, камина

Содержание

Изоляция печной трубы на крыше своими рукамиСтройкод

Необходимость изоляции печной трубы заключается сразу в двух важных моментах: защита дома от пожара и предотвращение протечек через место стыка дымохода и кровли. При грамотном подходе к этому вопросу возможно также улучшить работу печи за счет усиления тяги, сохранить стропильную систему крыши в целости, избежав образования конденсата.

Все эти моменты могут быть решены без привлечения специалистов своими руками. Сегодня рассмотрим, как должна быть изолирована печная труба на крыше, выполненная из кирпича.

Вывод дымохода через крышу

Для грамотного проведения данного этапа работ рекомендуем следовать нехитрым рекомендациям:

  • труба должна быть спланирована заранее. Необходимо определить место вывода, чтобы избежать контакта с деревянными стропилами и определить высоту конструкции, необходимую для качественной тяги в печи.
  • Для выбора места следует помнить, что тяга в печи лучше, если труба как следует обдувается ветром. Поэтому дымоходы помещаются ближе к коньку крыши. Высота трубы будет находиться в зависимости от его местоположения относительно конька.
  • Любой дымоход должен быть разделан и изолирован. Конечно, кирпич нагревается не так сильно, как металл, но и при работе с ним необходимо неукоснительно соблюдать данное правило.

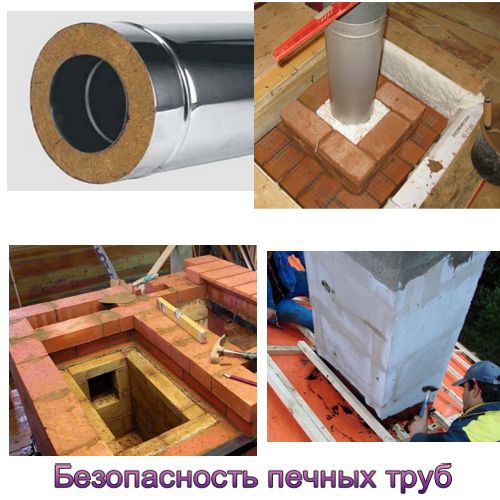

Соблюдение пожарной безопасности

Грамотная разделка печной трубы на крыше – одна из важнейших задач, которая лежит при обустройстве. От ее правильного исполнения зависит пожарная безопасность всего дома.

Противопожарные нормы говорят, что в зонах соприкосновения дымохода с легковоспламеняющимися материалами кровли его температура должна быть не более 50 градусов. В случае с кирпичной трубой этот момент решается благодаря увеличению толщины кладки в районе ее прохода через чердак и кровлю. В данном случае рекомендованное значение толщины составляет не менее 38 см. Такая величина позволяет сохранять жар внутри конструкции и не допускает сильного нагрева внешних стенок.

Основные правила разделки дымохода следующие:

  • Необходимо соблюдать промежуток между стропилами и крышей при любом кровельном покрытии в диапазоне 25-30 см. При использовании горючих материалов, типа древесины или рубероида, это значение составляет 15-30 см, для не подверженных горению – 10-25 см.
  • Особое внимание уделяется прохождению дымоходной конструкции через кровельный пирог, который включает легковоспламеняющиеся материалы. В данном случае труба помещается в специальный короб, который разделяет ее и кровельные материалы. Он изготавливается из деревянных элементов и внутри заполняется негорючим утеплителем, например каменной ватой. В образовавшемся отверстии кровли изоляционные пленки надрезаются в форме конверта и крепятся в развернутом виде к стропилам. Места стыков кровельного пирога и дымоходного короба изолируются для избежания протечек.

Проход различных типов дымоходов через крышу

Изоляция печной трубы на крыше и ее обход для разных типов труб различны:

  • Круглая труба. Удобно, когда вывод дымохода через крышу и укладка кровельного покрытия происходит одновременно. Для выхода в кровле изготавливается отверстие на 1 см шире самой трубы. Прорезать отверстие необходимо со стороны чердака на основе расчетов по выводу дымохода от печи. Далее, поверх монтируется кровельная муфта.
  • Кирпичный дымоход. Проход и изоляция связаны с созданием короба, который в нижней части подшивается огнеустойчивым материалом. Место прохода через кровлю закрывается специальной отбортовкой, которая к краям трубы прижимается пристенным профилем. Далее, поверх крепится изоляционный фартук.
  • Печная труба над мансардой. Требуется использование термоизоляционной гильзы. Дымоход помещается в специальный кожух, который фиксируется герметиком.

Современный строительный рынок предлагает широкий выбор готовых разделок и проходок для различных типов дымоходов. Использование таких комплектов значительно упрощает монтаж трубы своими руками.

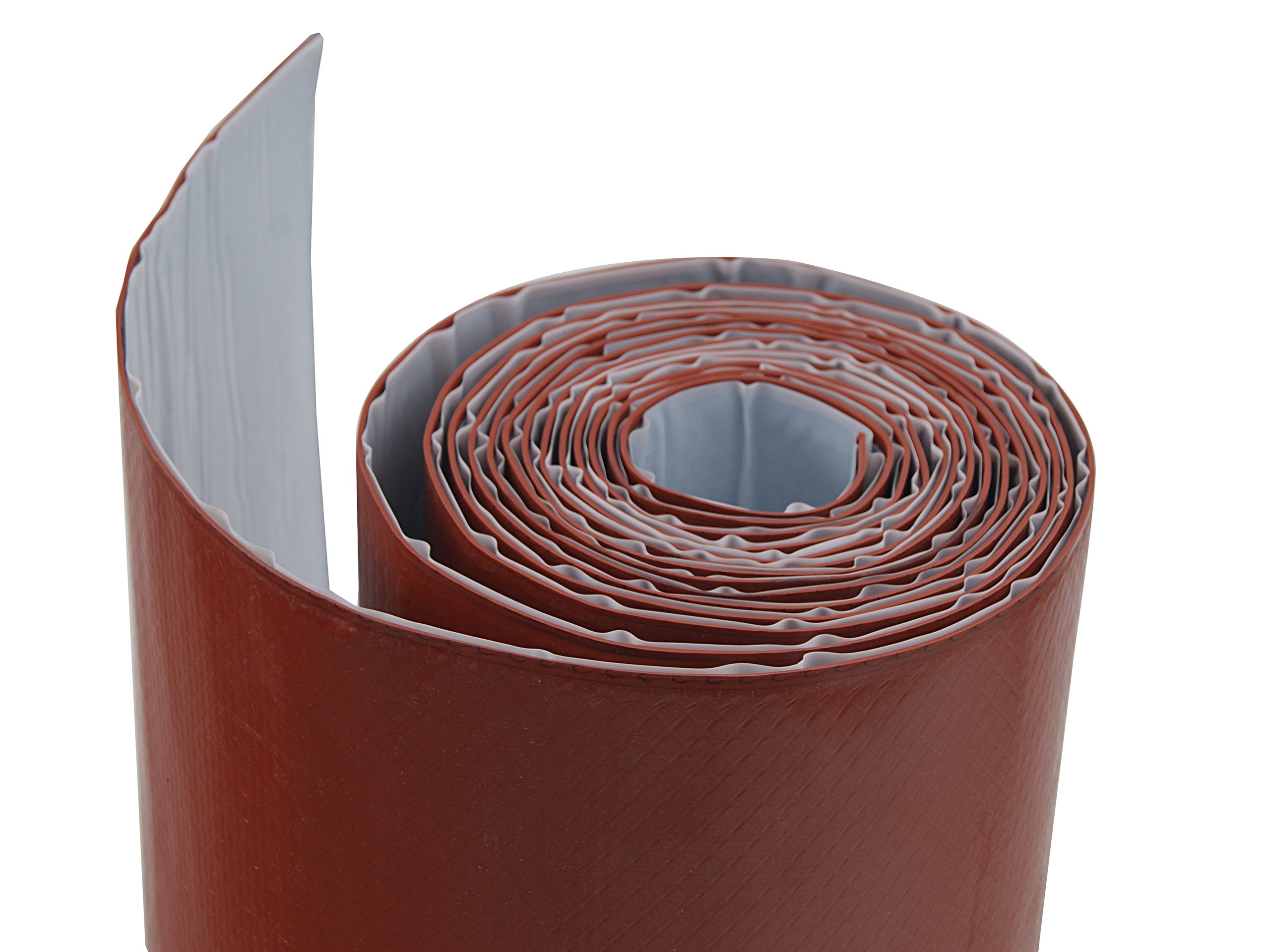

Изоляция дымохода

Гидроизоляция может быть совершена различными средствами, но если вы решили изолировать дымоход своими силами, то рекомендуем обратить внимание на рулонную гидроизоляцию. Отделка данными материалами проста и позволяет получить качественный результат.

Следует придерживаться данной последовательности работ, которая подразумевает изоляцию трубы до укладки кровельного покрытия:

  1. В первую очередь необходимо очистить дымоход и прилегающую к нему кровлю от пыли и грязи и обработать все поверхности грунтовкой.
  2. На грунтовку приклеивается диффузионная мембрана с нахлестом материала на трубу на 15-20 см, что не позволит влаге проникнуть внутрь кровли.
  3. Из листового металла изготавливается верхний и нижний галстук. Уголки при помощи дюбелей крепятся на бруски, набитые поверх обрешетки.
  4. Гидроизоляция расстилается листами с нахлестом стыков, которые дополнительно промазываются мастикой.
  5. Далее, сверху укладывается кровля и поверх нее специальный фартук из пластика, все стыки вновь изолируются.

Облицовка печного дымохода

Завершающим штрихом может стать отделка дымохода. Его можно обложить облицовочным кирпичом, что позволит придать ему законченный и стильный внешний вид, напоминающий классический дымоход.

Важно заметить, что если планируется отделка дымохода, то необходимо заранее обеспокоиться о более прочном основании под трубу. В идеале оно должно идти из-под кровельного покрытия и опираться на несущие стены или плиты перекрытия.

Подведем итоги

Изоляция печной трубы связана с двумя важными моментами:

  • Пожарная безопасность дымохода;
  • Изоляция.

Сделать вывод дымохода через крышу вполне под силу собственными силами без привлечения специалистов. Необходимо лишь неукоснительно соблюдать требования пожарной безопасности и тщательно заделать все примыкания трубы и кровли, чтобы жидкость снаружи не могла проникнуть под кровлю.

Качественно выполненный дымоход – это не только безопасность дома, но и отличная работа печи и отсутствие нежелательных протечек кровли.

Изоляция трубы дымохода в перекрытии, выбор материалов и монтаж

Строительство дымоходного канала в частном доме предполагает соблюдение правил герметизации и противопожарной безопасности. При сооружении печной трубы в доме или на выходе металлического дымоотвода в бане через кровлю изоляция дымохода – основной показатель правильной организации этого блока работ.

Стык дымохода с перекрытием и кровельными материалами остается уязвимым участком из-за возможного перегрева и возгорания крыши. Чтобы исключить вероятность возникновения пожара, изоляцию и герметизацию крыши важно организовать по всем правилам.

Изоляция трубы на стыке

Оборудование противопожарной изоляции

Выпуск новых стройматериалов и разработка передовых технологий – гарантия эффективной термоизоляции. Выбор материалов для этой цели во многом определяет форма дымопровода, способ оборачивания трубы, отводящей горячие газообразные вещества при сжигании топлива.

Основная сложность – не давать излишне нагреваться материалам, прилегающим к дымоходу, чтобы они не воспламенились в постройке любого типа.

Большинство построек в частном домовладении имеют дымоход, идущий от:

  • твердотопливного котла;
  • камина;
  • печи;
  • плиты для приготовления пищи.

У них разная степень нагрузки и уровень прогревания до максимальной температуры, но изоляция нужна в каждом случае. Сборный или модульный дымоотвод, выпускаемый по типу сэндвич-системы, предполагает готовую изоляцию двойных труб пластом базальтовой ваты. Он эффективен и для утепления, чтобы снизить вероятность образования конденсата, и в качестве защиты от перегрева кровельных материалов на выходе через крышу. Остается правильно организовать герметичность этого прохода, чтобы влага не попадала в дом.

Комплект керамического дымохода

Перед тем как изолировать трубу в бане или жилом доме, стоит выбрать наиболее подходящий для своей конструкции вариант. Керамический дымоход не менее эффективен и долговечен, используется для камина или бани. В сборку готовой конструкции входят комплектующие элементы из противопожарных материалов. Часть из них примыкают непосредственно к трубе или охватывают ее, другие предназначены для герметизации прохода через кровлю.

Выбор места для вывода дымохода должно быть таким, чтобы облегчить изоляционные работы. Но труба должна возвышаться на 30-40см над коньком, во избежание обратной тяги при сильном ветре, поэтому трубу нередко выводят через конёк.

Как правильно выбрать место вывода дымохода

Пример наружного вывода дымохода

В домах старой конструкции, когда все печные дымоходы были из кирпичной кладки, круглые трубы выводят через квадратный проем перекрытия. Проходной участок в перекрытии оборудуют специальным коробом из дерева или металла, соблюдая достаточное расстояние до дымохода.

Это «окно» важно правильно изолировать, чтобы все промежутки были заполнены, а материалы на стыке были защищены от возгорания. Этот просвет наполняют минватой, используют и специальную огнестойкую штукатурку. В кирпичном дымоходе также применяют базальтовые и асбестовые блоки.

Безопасный и защищенный вывод трубы дымохода сквозь кровельный проем решается в 2-х направлениях:

  • противопожарная защита стропильного каркаса крыши в месте прохода трубы;
  • гидроизоляция отверстия от проникновения атмосферных осадков теми материалами, которые помогут изолировать трубу и максимально подходят к типу кровельного материала и его цвету.

Вывод трубы сквозь кровельный пирог по всем противопожарным нормам

Разделение дымохода и многослойного кровельного пирога (с утеплителм, гидро- и пароизолцией) производится по всем современным нормам:

Может быть интересно

  • для двойных металлических труб предусмотрена внутренняя изоляция минватой;
  • одинарную трубу обкладывают готовой изоляционной скорлупой требуемого диаметра и защищают извне;
  • в кирпичной кладке важно увеличить толщину стенок порядка (38-40 см) и защитить контактируемые поверхности специальной штукатуркой.

Короб под вывод дымоотводной трубы сооружают из поперечной балки и стропил, соблюдая расстояние от деревянной конструкции до металлического дымохода не менее 15 см. Промежуток между ними заполняется базальтовой ватой.

В противопожарных нормативах указано, что в контактной окружности дымохода температура не должна быть выше 50ºС. Пленочные мембраны внутри кровельного пирога могут быть из воспламеняющихся материалов, поэтому между ними и трубой необходим зазор и дополнительная изоляция негорючей минватой.

Мембраны кровельного пирога, рассеченные в месте выхода трубы, должны быть аккуратно рассечены и завернуты. Затем их прижимают обрешеткой и закрепляют по краям короба гвоздями. Для полной герметичности кровли труба в этом месте должна обматываться специальной герметизирующей изолентой.

Когда дымоход идет по неотапливаемому чердаку, а не в жилой мансарде, то риск перегрева элементов кровли снижается. Полная герметичность изоляции необходима в любом варианте, но лучше трубу дополнительно обернуть специальной лентой. Грамотный монтаж внутренней гидроизоляции и наружного колпака обеспечит надежную герметизацию после обустройства термической изоляции дымохода в отверстии кровельного перекрытия.

Вывод трубы через кровлю

Варианты изоляции печной трубы

В большинстве случаев хорошо организованная изоляция печной трубы на крыше противодействует протечке атмосферных осадков. Но есть 2 вида возможных протечек:

  • сверху, когда изолирующий колпак неверно установлен над кровельными материалами;
  • снизу, когда гидроизолирующие средства неверно уложены под настилом.

Простейший способ наружной изоляции дымовой трубы – установка готового изоляционного фартука или колпака.

Попробуйте вырезать подобное приспособление из листа оцинковки самостоятельно, чтобы устранить протечку в старой кровле, это сэкономит средства. При таком способе не нужна подгонка – учитываются все конструктивные особенности крыши и выходящей из нее трубы.

Изделия подобного типа также выпускаются из разных материалов. Важно подобрать такой изоляционный колпак (фартук), который подходит по ширине металлической дымоходной трубы. Или подбирается полнокомплектный кровельный проход, который приобретают вместе с сэндвич-трубой.

Несколько советов по устройству термоизоляции

Любая постройка и крыша постепенно дают усадку, поэтому жесткое крепление гидроизоляции не всегда эффективно. Визуально целостность кровли сохраняется, а на стыках постепенно появляются признаки разгерметизации. Специалисты рекомендуют в местах крепления колпака усилить изоляцию – эластичной термостойкой прокладкой.

Среди наиболее надежных конструкций для прохода трубы через кровлю считается специально изготовленный короб – по типу стропильной системы. Вместо древесины, которая относится к воспламеняемым материалам, его можно выполнить из кровельной оцинковки, но по той же схеме.

Конструкция модульных дымоходов имеет готовую термоизоляцию, но они отличаются по комплектации. Например, есть двойная труба со слоем базальтовой ваты или специальный керамический сердечник и внешний корпус из бетона. Сборка модульных блоков довольно простая – схема прилагается при покупке.

Возможна установка прокладки из асбеста с последующей герметизацией асбестовым раствором. Каждый новый блок модуля крепится над предыдущим этим же составом смеси. После завершения монтажа трубу изолируют от протечки в окне крыши любым описанным способом.

Современная кровля с профнастилом имеет свои особенности – здесь окно для дымохода лучше сделать чуть шире. Все стыкуемые поверхности точно также заполняют материалами с термоизолирующими свойствами. Дымоход, прежде чем обмотать базальтовой ватой, помещается в стальной короб. Пленочные слои паро- и гидроизоляции аккуратно рассечь, зафиксировать за края короба. Между ним и трубой обязательно сделать термостойкое заполнение.

Кровельная проходка

Далее проводится наружная гидроизоляция – герметизирующий колпак материал, соответствующий размерам трубы дымохода, надевается сверху, край крепится хомутом на клею. Нижний край плотно подгоняется к кровельному материалу, жестко фиксируется герметиком. Стальной колпак зачастую входит в комплектацию такого дымохода. Их надевают на трубы округлой формы. Установка рекомендуются, когда дым от твердотопливного котла на выходе имеет температуру более 100°C.

Если вы правильно изолируете трубу дымохода, то вам не грозить сырость и прогнившее перекрытие.

Изоляция дымохода в бане — чем обмотать и утеплить металлическую трубу

Один из важнейших этапов строительства бани — это установка дымохода. А его изоляция — это обязательный процесс при постройке, который преследует две цели: пожаробезопасность и защита от коррозии.

Если не сделать теплоизоляцию, то под действием температурных перепадов будет образовываться конденсат, постепенно стекающий внутрь и способствующий разрушению самой конструкции.

Утепленные дымовыводящие каналы быстрее прогреваются, благодаря чему печь в бане работает намного эффективнее.

В зависимости, из чего сделан дымоход бани, применяются различные материалы для его теплоизоляции.

Существует несколько разновидностей уже утепленных дымоходов для банной печи, наиболее распространенными из которых являются сэндвич-трубы из нержавеющего металла. Хороший вариант — керамические секции, которые уже устанавливаются в керамзитобетонных модулях.

Содержание статьи

Для чего утеплять дымоход

В процессе эксплуатации банной печи ее дымоход раскаляется, а неизбежное близкое расположение к горючим материалам может привести к пожару.

Если дымоотводная труба сложена из кирпича – она нагревается меньше, а если дымоход из металла, то намного больше.

Металлические трубы раскаляются свыше 600 С°, и их соседство с деревянной обшивкой парилки очень опасно, в особенности если баня близко примыкает к жилым сооружениям.

Вторая, не менее важная проблема – это появление конденсата в дымоходе. Конденсат является главным врагом всех систем дымоотведения.

Это непросто влага, образующаяся на стенках печной трубы, а водный раствор серной кислоты, который способен разрушить любой практически любой материал. Он появляется в результате прохождения нагретого воздуха по еще холодной дымовой трубе.

В результате воздействия конденсата на неутепленный кирпичный дымоход кладка разрушается, так как он имеет свойства проникать в микротрещины кирпича, а замерзая – расширяться. Дымоходы из металла также очень страдают от конденсата.

Металл обычных марок не стоек к кислотам, поэтому от воздействия на него конденсата он очень быстро приходит в негодность.

Единственным способом борьбы с появлением конденсата является изоляция дымовыводящих путей, при которой труба будет меньше остывать, а банная печь будет быстрее выходить на рабочий режим горения.

Материалы для утепления

Утепление дымоходов можно производить различными методами, при помощи негорючих материалов.

Наиболее распространенными являются:

  1. Теплоизоляция дымохода базальтовой ватой и стекловатой. Утеплители, применяющиеся как для больших поверхностей кирпичных дымоходов, так и труб сравнительно небольшого диаметра. Выпускаются в качестве наполнителя, в рулонах или в форме матов. Для его использования рекомендуется изготовление дополнительного кожуха.
  2. Метод засыпки пространства вокруг дымохода теплоизолирующим материалом: керамзитом, шлаком, боем кирпича, специальными теплоизоляционными гранулами. Этот метод предполагает изготовление дополнительного кожуха дымохода.
  3. Оштукатуривание. Это наиболее распространенный, до недавнего времени, метод изоляции кирпичных дымоходов. Для этого применялся шлакоизвестковый раствор, нанесенный слоем 5-7 см на армирующую сетку. После высыхания на него наносился песчано-цементный раствор, такой же толщины. Но при нагревании и остывании системы дымовыведения такой утеплитель трескался и требовал ежегодного ремонта, поэтому такой метод считается неоправданным, с точки зрения трудозатрат и эффективности.
  4. Изоляция дымовой трубы современными материалами из вспененного полиэтилена. «Теплоизол» или «Фольгоизол» выпускается в рулонах, имеет малый вес и хорошую эластичность, хорошо режется, что делает его доступным для работы с ним даже непрофессионалам. Это наиболее простой и недорогой способ утепления дымоходов, повсеместно использующийся на сегодняшний день.

Выбор утеплителя

К выбору утеплителя, для изоляции дымохода нужно подходить тщательно и серьезно. Не стоит приобретать самый дешевый, ведь он должен иметь хорошие теплоизоляционные свойства, быть удобным в работе, не требовать дополнительного усиления несущих конструкций крыши и перекрытий, быть нетоксичным и негорючим.

Каменная или базальтовая вата – это замечательная теплоизоляция, изготовленная из базальтовых пород камня.

Этот утеплитель выдерживает продолжительное воздействие достаточно высоких температур и не горит, даже при соприкосновении с открытым огнем. При нагревании он не выделяет никаких токсичных или неприятных запахов. Такой утеплитель можно смело называть экологически чистым материалом.

Стекловата – это разновидность минераловатного утеплителя, изготовленного на основе отходов стекольной промышленности. Между ее волокнами содержится большое количество пустот, поэтому она хорошо сохраняет тепло.

Стекловата не горит и не поглощает влагу, не подвержена гниению и грызунам. Она не дорога и проста в применении. Чаще всего выпускается в плитах и рулонах.

Теплоизол или фольгоизол – это многофункциональные виды утеплителя, изготовленные из вспененного полиэтилена и покрытые листом алюминиевой фольги. Он выпускается в рулонах и имеет толщину от 2 до 10 мм. Ими можно замечательно изолировать дымоход бани, так как эти утеплители выдерживают нагрев до 150С°-170С°.

Монтаж утеплителя своими руками

Изоляцию дымохода при помощи минеральной, базальтовой или стекловаты можно выполнять двумя способами: утепление под кожух или утепление дымохода без кожуха.

Для того чтобы изолировать дымоход при помощи минераловатных матов, нужно вырезать из них несколько отрезков плиты, которые будут соответствовать сторонам трубы с внешней стороны.

После чего, с помощью проволочной прошивки закрепить их на дымоходе.

После закрепления изоляции на дымоходе рекомендуется изготовить кожух, для защиты утеплителя от атмосферных явлений или произвести процесс облицовки дымохода кирпичом, асбестоцементными плитами.

Важно! Между слоем теплоизоляции не должно оставаться пустот, иначе утепление потеряет свою эффективность.

Для изоляции металлической трубы нужно обернуть ее базальтовой ватой и закрепить проволокой по всему периметру. После чего, надеть на дымоход вторую трубу большего диаметра, чтобы получился своеобразный сэндвич.

Этот метод теплоизоляции дымоходов является наиболее эффективным и простым, но позволяющим сократить потерю тепла более чем в два раза, а также значительно уменьшить пожароопасность и образование в системах дымовыведения конденсата и защитить их от разрушения.

Таким образом, теплоизоляция способствует увеличению тепловой эффективности и безопасному применению печей. При этом она придает зданию и самой конструкции более эстетичный вид.

Как и чем изолировать трубу дымохода

Автор Trubtraid.ru Опубликовано Обновлено

При обустройстве дымоотводящих каналов нужно учесть множество деталей. В том числе, и решить вопрос с качественной изоляцией. Ее отсутствие может привести к преждевременному разрушению дымохода.

В этой статье вы узнаете чем и как изолировать железную трубу для дымохода в гараже, бане, частном доме или любом другом помещении. Мы рассмотрим все важные аспекты решения этой задачи.

Почему портиться газоход?

Отсутствие изоляции негативно сказывается на состоянии дымоходов. Чтобы избежать преждевременного выходя из строя дымоотводящей системы нужно обязательно решить данный вопрос.

Основные причины поломок связаны с:

  1. Воздействием агрессивных веществ. Когда топливо сгорает, возникает большой объем элементов, негативно влияющих на металл.
    Прежде всего, в их число входят кислоты. Во время простоя дымоотводящего канала агрессивные вещества оседают на стенках дымохода. Это приводит к разрушению металлических конструкций.
  2. Влажностью. В газоходе присутствует повышенная влажность. Хотя пары воды выходят вместе с дымом, на стенках конструкций все равно остается довольно большой объем конденсата.

Утепление газохода можно не допустить возникновение негативных химических процессов, которые приводят к разрушению системы. Если не принимать меры, то конденсат, содержащий кислоты, со временем повредит стенки конструкции. Наиболее опасным является период оттаивания газохода после зимы.

Важность утепления

Создание качественной изоляции печных или других круглых газоходных труб является важным профилактическим процессом. Конечно же, данная процедура не защитит на 100% конструкцию от негативного воздействия дождя и других атмосферных осадков. Однако, изоляция металлических газоходов позволяет существенно продлевать срок службы все системы.

Данную операцию нужно проводить для того, что бы:

  1. Исключить возможность попадания на стенки трубных изделий конденсата, который содержит в себе опасные химические элементы. Наличие изоляционного слоя обеспечит их полное улетучивание вместе с остальным дымом.
  2. Уменьшить вероятность появления перепадов температур в системе.
  3. Создать энергосберегающий эффект. Обустройство изоляции снижает показатель энергетических потерь. Наличие указанного слоя снижает расход топлива котлов или печей.
  4. Увеличения прочности газохода.
    Создание изоляции стальных труб способствует укреплению конструкции дымоотводящей системы. Каркас становится более устойчивым к ветровым нагрузкам.

Важно правильно подобрать материал для утепления. Только в этом случае можно существенно повысить стойкость системы к низким температурам. Также с его помощью можно устранить негативное воздействие на кровлю в виде профнастила или шифера. Данные профилактические мероприятия позволят продлить срок эксплуатации дымохода.

Какой материал выбрать?

Для того, чтобы изолировать стальную трубу газохода нужно учесть, что температура ее нагревания может достичь трехсот и более градусов. Для этого нужно применять материал, который полностью лишен горючести. Для этой цели, как правило, используют минеральную вату, шлакобетонные плиты или иные аналоги. Кроме того, процесс изоляции может быть осуществлен посредством использования штукатурного раствора.

Важно, чтобы вес утепляющего материала был сопоставим с выдерживающей способностью крыши. Поскольку слишком тяжелые элементы могут повредить ее.

Большинство специалистов отдает предпочтение минеральной вате. Она обладает небольшим весом, и поэтому идеально подходит для решения данной задачи.

Также можно приобрести специальные цилиндрические утеплители. Они создают достаточный уровень защиты дымохода. Поскольку в их конструкции имеется защитный слой фольги. Размеры рассматриваемых изделий бывают разными. Поэтому вы сможете легко подобрать вариант для трубы необходимого диаметра.

Как утеплить газоход своими руками?

Чтобы утеплить стальную трубу нужно чтобы установка дымохода была осуществлена правильно. Конструкция должна соответствовать существующим технологическим нормам.

К газоходам предъявляются следующие требования:

  1. Достаточный уровень тяги возникает только у труб длиной пять и более метров.
  2. Расстояние между дымоотводящей конструкцией и кровлей должно быть не менее 25 см.
  3. В случае, если крыша сделана из горючих материалов таких, как ондулин, рубероид или шифер, трубы необходимо оснастить искроулавливателем. Его конструкция состоит из сетчатой пластины, которая опоясывает газоход сверху. Чтобы в искрогаситель не попадали частички мусора его закрывают специальным колпаком.

Для обустройства газохода обязательно соблюдайте показатель противопожарной дистанции между потолком комнаты и печным перекрытием. Для конструкций из нержавейки необходимо расстояние от 1.5 метров.

Для выполнения обмотки металлических труб дымохода необходим этап диагностики системы. Если неисправности отсутствуют, то можно приступать к решению задачи. Используйте исключительно негорючие утеплители.

Обмотка печных и каминных труб

Чтобы обустроить декоративные печи, которые не служат источником тепла часто применяют металлические трубы. Изолировать их несложно. Для этой цели будет достаточным использовать штукатурный раствор.

Необходимая смесь готовиться по определенной технологии. Сначала в специальную емкость вливают воду. Затем добавляют заранее подготовленную сухую смесь. Далее нужно смешать данные ингредиенты до получения однородной массы.

Данным раствором нужно изолировать поверхность конструкции посредством использования шпателя.

Его распределяют равномерно по всей длине канала. Затем нужно создать армирующую сетку из стекловолокна. Только так защитный слой сможет прослужить долго.

Далее на армирующий каркас наносят штукатурку. После этого операцию повторяют. Таким образом труба получает надежную защиту. В качестве альтернативы можно использовать минеральную вату. Ее закрепляют посредством малярного скотча.

Главное, чтобы на поверхность утеплителя не попадала влага. В противном случае материал потеряет свои защитные свойства.

Изоляция дымохода газового котла

Для обустройства защитного слоя дымоходов применяют разные технологии. Для создания изоляции газового котла лучше всего использовать сэндвич трубы. Они считаются наиболее эффективными. Конструкция данных изделий состоит из наружной и внутренней трубы, между которыми расположен утеплитель. Данные изделия являются пожаробезопасными. Их можно применять даже для изоляции труб от дерева и других горючих материалов.

Чтобы создать сэндвич дымоход:

  • в перекрытиях и самой кровле создают отверстия, которые должны быть больше самой конструкции на 250 мм;
  • толщина изоляции из базальтовой ваты должна быть не менее пяти сантиметров;
  • фиксация защитного слоя осуществляется с помощью проволоки;
  • на полученную конструкцию одевают трубное изделие большего размера;
  • кожух верхнего металлического слоя должен быть железным.

Далее нужно надеть изолированные трубы на патрубок печи или котла через отверстие в потолке или кровле. После окончания установки нужно заполнить специальным негорючим материалом металлический лист вокруг стояка. Для решения указанной задачи можно применять асбест, глину или керамзит.

Смотреть видео:

Как изолировать печную трубу: металлический дымоход

Опубликовано:

06. 09.2013

Строительство собственного дома, как правило, связано с обустройством камина или печи. Отсюда возникает проблема вывода дымохода на крышу. Правильная и надежная изоляция печной трубы очень важна в отношении пожарной безопасности, долговечности строения и комфорта жителей.

Изоляция для дымохода включает: изоляцию дымохода от горючих материалов крыши и гидроизоляцию.

Основные задачи изоляции дымовых труб:

  1. Защита элементов стропильного каркаса и кровли от возгорания в месте контакта с трубой.
  2. Герметизация кровли в месте вывода трубы на крышу (гидроизоляция).

Сооружение изоляции дымохода упрощается правильным расположением выхода трубы на крыше. Предусмотреть его нужно сразу при проектировании здания. Для наилучшего функционирования дымоход должен быть прямым и длинным. Оптимальное место его выхода на крыше – область ската рядом с коньком. Такое расположение позволяет минимизировать возможность образования снеговых карманов зимой, а также не осложняет возведение стропильной системы.

Правила пожарной безопасности требуют, чтобы температура дымовой трубы в месте контакта с элементами крыши не повышалась более 50 градусов.

При возведении кирпичной трубы это происходит благодаря достаточной толщине ее стенок. Согласно нормативным документам, толщина стенки кирпичной дымовой трубы в месте прохода через крышу должна составлять не менее полутора кирпичей, т.е. 35-40 см. Сооружение трубы такой толщины и соответствующего размера отверстия в перекрытии и крыше не всегда удобно. Поэтому чаще всего обустраивают дымоход из металлической трубы и изолируют его от горючих элементов кровли.

Противопожарная изоляция печной трубы

Для этой цели между трубой и крышей сооружают деревянный короб из элементов стропильной системы. Дымовая труба должна располагаться внутри короба на расстоянии не менее 15 см от его стенок. Пространство между дымоходом и стенками короба заполняется негорючим материалом с низкой теплопроводностью (чаще минеральной ватой).

Вместо деревянного можно выполнить сварной короб из оцинкованной кровельной стали, руководствуясь теми же принципами.

Внутренние слои кровли (пароизоляция, теплоизоляция, гидроизоляция) в месте прохода трубы разрезают и закрепляют скобами или гвоздями к поперечным балкам и стропилам. Гидроизоляционный слой закрепляют вокруг кровельного прохода при помощи рамки. Таким способом обеспечивается надежная изоляция печной трубы от горючих элементов крыши.

Схема пожаробезопасности печной трубы.

Существуют уже готовые модульные дымоходы, в конструкции которых предусмотрена теплоизоляция. Модули состоят из керамического сердечника, слоя базальтовой ваты и внешнего корпуса из легкого бетона. Монтаж дымовой трубы из модульных блоков несложен. Вначале между печью и дымоходом устанавливается асбестовая прокладка, затем на нее наносится слой раствора, помещается модуль и выравнивается по уровню. Каждый следующий модульный блок закрепляется слоем раствора. После возведения модульного дымохода необходимо изолировать печную трубу от протечек в месте прохода через крышу.

Следующий способ изоляции дымовых труб применяется в основном при строительстве бань. Металлический дымоход в месте прохода через крышу оборачивают несколькими слоями минеральной ваты и закрепляют ее проволокой. Затем выполняют штукатурку глиняно-песчаной смесью. Подготовленную таким образом трубу оборачивают слоем кровельной оцинкованной стали, закрепляют его саморезами и монтируют дымоход на крыше.

Современная промышленность выпускает готовые многослойные дымоходы из теплоизолированных труб, с наружным слоем из нержавеющей стали. Для пропуска через кровлю подобных конструкций существуют специальные кровельные проходы, выполняющие функцию гидроизоляции.

Гидроизоляция дымовых труб

В месте прохода трубы через кровлю создаются условия для протечек, поэтому необходимо предусмотреть надежную гидроизоляцию.

В первую очередь в месте примыкания трубы к кровле сооружают внутренний фартук. Обычно он состоит из нижних планок примыкания. Их укладку начинают с нижней стенки трубы. Если позволяет материал трубы, в месте примыкания верхнего края планки выполняют штробу. Верхний край планки заводят в штробу и герметизируют, нижний край планки подрезают и закрепляют саморезами. Также выполняют планки примыкания по другим стенкам трубы, делая нахлест между ними около 15 см.

Схема гидроизоляции дымохода.

Следующим монтируют галстук – плоский лист кровельного металла, предназначенный для отвода воды. Верхний край его помещают под нижний фартук, а нижний выводят в ендову или карниз. По краям галстука загибают бортик для улучшения направления стока.

Сверху указанных элементов обустраивают верхний слой кровельного ковра. По окончании его монтажа вокруг трубы в последнюю очередь сооружают наружный декоративный фартук. Его крепят так же, как внутренний, только без помощи штробы.

Многие строители рекомендуют избегать жесткого крепления фартука к трубе, чтобы конструкция не повреждалась от температурного расширения. Можно использовать стальной хомут (юбку), снабженный термостойкой эластичной прокладкой.

Для удобства пропуска дымовых труб и других элементов через крышу выпускаются готовые кровельные проходы, основная функция которых – герметизация отверстия в кровле. Они представляют собой основание и фартук, выполненные из цельного листа материала. Проходы могут изготавливаться из оцинкованной или нержавеющей стали, а также гибких материалов: термостойкой резины и силикона. Металлические кровельные проходы являются более традиционным решением и имеют меньшую стоимость. Однако они не всегда могут обеспечить плотное прилегание к кровле, выполненной из профилированных материалов (черепица, шифер, ондулин). Этого недостатка лишены проходы из гибких материалов, они обеспечивают герметичное прилегание к любой поверхности. Благодаря своей эластичности, кровельные проходы из резины и силикона могут изолировать от протечек кровли любой формы с разными углами наклона и без него. Доступно несколько цветовых решений изделия, позволяющих подобрать кровельный проход к цвету покрытия.

Изоляцию дымовых труб необходимо выполнять в строгом соответствии с правилами пожарной безопасности и строительными нормативами. Она обеспечит вашему дому надежность, комфорт и долговечность.

Изоляция печной трубы на крыше



Изоляция печной трубы на крыше

  • Выбор места для печной трубы
  • Обустройство противопожарной изоляции
  • Устройство гидроизоляции

Камины и печи встречаются достаточно часто в загородных домах и на дачах.

Cпособ утепления печной трубы зависит от конструкции дымохода.

Установка этих приборов связана с решением целого ряда вопросов. Одним из самых важных является изоляция печной трубы на крыше после монтажа.

Правильное ее выполнение — это гарантия безопасного и комфортного использования печи или камина.

Выбор места для печной трубы

Работы по установке и изоляции печной трубы можно разделить на два основных этапа: выполнение прохода для дымохода через кровлю и качественная его гидроизоляция. Кровельный пирог должен быть надежно защищен от горючих материалов, проходящих по дымоходу, а место вывода не должно стать причиной протечек на крыше.

Правильный выбор места вывода печной трубы — половина успеха в работах по установке дымохода. Этот вопрос должен быть решен еще на этапе строительства дома. Правильное размещение намного упрощает устройство изоляции. Многолетняя практика подсказывает, что лучшее место для монтажа — это скат рядом с коньком. Этот прием позволяет снизить вероятность попадания осадков внутрь и не добавляет проблем в ходе монтажа стропильной системы.

Схема сборки дымохода.

При возведении печной трубы следует руководствоваться нормативами противопожарной безопасности, согласно которым место контакта трубы и крыши не должно нагреваться до температуры свыше 50 градусов. Эта проблема легко решается, если труба возводится из кирпича. Стенка дымохода в месте соприкосновения с крышей (согласно нормативам) выкладывается в полтора кирпича. Таким образом достигается толщина в 35-40 см. Однако не всегда удобно подготовить отверстие в перекрытиях для такого дымохода. По этой причине для его изготовления чаще всего используют металлическую трубу. Чтобы защитить конструкцию кровли от возгорания, проводится изоляция печной трубы на крыше.

Эти меры также помогают улучшить качество отопления. На дымоходе не скапливается и не стекает конденсат, испарение которого приводит к повышению давления и снижению тяги. Если соберется большое количество конденсата, то может возникнуть задымление. Плохая изоляция трубы ведет к тому, что снижается теплоотдача системы отопления и приходится организовывать дополнительное утепление дома.

Обустройство противопожарной изоляции

Схема утепления труб дымохода.

Согласно противопожарным требованиям, для печной трубы сооружается специальный короб, внутрь которого она и помещается. Короб не должен плотно прилегать к стенкам трубы. Расстояние между ними должно быть не менее 150 мм. Образовавшееся пространство заполняется негорючими материалами, которые характеризуются низкой теплопроводностью. Для этого идеально подходит минеральная вата. Короб может быть изготовлен из дерева или оцинкованной стали.

Для установки печной трубы нужно разрезать кровельный пирог в месте ее прохода. Каждый слой разрезается отдельно и закрепляется на стропилах. По диаметру прохода закрепляется изоляция. Для этого используется специальная рамка или обрешетка. Надежная противопожарная изоляция печной трубы готова.

Устройство гидроизоляции

Дымоход не должен стать причиной протечки крыши. Для этого должна быть устроена надежная гидроизоляция. Вариант обустройства изоляции выбирается в зависимости от материалов, из которых изготовлены труба и кровля.

Бруски должны находиться от трубы на расстоянии не менее 130 мм.

Вначале должен быть сооружен внутренний фартук в том месте, где дымоход примыкает к кровле. Для его сооружения используются нижние планки примыкания. Начинать их укладку следует с нижней стенки дымохода. Если труба выполнена из кирпича, то в том месте, куда примыкает верхний край планки, делается выемка, в которую заводится верх планки и герметизируется. Нижний край должен быть закреплен саморезами. Планки примыкания выкладываются по периметру всей трубы внахлест не менее 150 мм.

Затем следует смонтировать так называемый галстук. Для этого используется плоский кровельный материал. Основная цель галстука — отвод воды, поэтому его верх закрепляется под нижним фартуком, а низ выводится на карниз. Чтобы сток воды был направленным, края лучше загнуть в виде бортика.

Галстук и фартук накрываются верхним слоем кровли. После проведения всех этих работ можно монтировать наружный декоративный фартук. Крепление его осуществляется таким же способом, что и у внутреннего с той разницей, что не надо делать выемку.

Мастера-кровельщики советуют не крепить жестко фартук к трубе. Это убережет конструкцию от повреждения при температурных расширениях.

Современные производители предлагают воспользоваться готовым кровельным проходом, чтобы обеспечить надежную герметизацию отверстия в крыше. Это намного облегчит работы по устройству печной трубы. Готовая конструкция представляет собой основание и фартук из нержавеющей или оцинкованной стали или же других материалов, например, силикона или термостойкой резины. Благодаря своей гибкости эти материалы обеспечивают надежную гидроизоляцию на кровлях любой формы, с разными углами наклона, изготовленных из различных материалов. Кроме того, разнообразные цветовые решения дают возможность подобрать проход для трубы по цвету кровельного покрытия.

Традиционные кровельные проходы из металла не всегда обеспечивают качественное примыкание к крыше, выполненной из черепицы, шифера или ондулина и других профилированных материалов.

Все работы должны выполняться в соответствии с существующими строительными нормами и соответствовать пожарной безопасности. Правильно выполненная гидро- и теплоизоляция печной трубы позволит обеспечить в доме надежное тепло и комфорт.

Изоляция печной трубы на крыше для безопасного использования


Изоляция печной трубы на крыше – это выполнение прохода через кровлю и качественная его гидроизоляция. Эти меры помогают улучшить качество отопления.

Источник: 1poteply.ru



[content-egg module=GdeSlon template=compare]

Как изолировать печную трубу на крыше своими руками

Изоляция печной трубы выполняет две основные функции: защищает сооружение от перегревов, возможных возгораний и пожаров (противопожарная изоляция) и предотвращает попадание влаги внутрь дома (гидроизоляция).

Рекомендуется провести комплексную изоляцию печной трубы – таким образом вы не только решите основные проблемы, но и улучшите рабочие условия печи. К примеру, качественная термоизоляция дымоходной трубы, проходящей по чердаку, который не отапливается, предотвращает перегревание элементов кровли из дерева, что снижает риск появления конденсата, способного привести к чрезмерному образованию сажи, появлению коррозии и разрушению дымохода. Гидроизоляция же предотвратит процесс гниения перекрытий и стропильной системы. Изоляцию печной трубы при наличии определённых знаний в сфере ремонта и строительства можно выполнить своими руками.

Противопожарная изоляция печной трубы своими руками

Пожарная безопасность предписывает, что в местах соприкосновения дымохода и элементов кровли, выполненных из горючих материалов, температура не должна быть выше 50 градусов.

Периметр отверстия, приготовленный для выхода печной трубы, должен на 150 мм. превышать периметр трубы на каждую сторону, если речь идет о горючих материалах, и на 100 мм. на каждую сторону, если мы говорим о негорючих. Если труба будет проходить через готовый пирог кровли, следует оградить место прохода коробом, каждая сторона которого должна быть на 150 мм. больше соответствующих сторон дымохода. Образовавшееся расстояние между трубой и коробом нужно заполнить негорючим теплоизоляционным материалом, который не боится влаги.

Изоляционные плёнки пирога крыши необходимо разрезать «конвертом», затем подтянуть к поперечной балке или стропилам и надёжно зафиксировать. Гидроизоляцию, которая уже находится в кровельном пироге, следует дополнительно обрешёткой прижать к коробу, а пароизоляцию зафиксировать рамками из пластиковых или деревянных реек.

Чтобы достичь максимального теплоизоляционного эффекта, необходимо места стыков короба и изоляционных пленок дополнительно обмотать специальными негорючими лентами.

Гидроизоляция печной трубы

Гидроизоляция печной трубы может быть выполнена при помощи различных материалов, однако если вы решили выполнить её своими руками, рекомендуем вам выбрать для этого рулонные гидроизоляционные материалы. Процесс гидроизоляции достаточно прост, главное – неуклонно соблюдать последовательность этапов работы:

  1. Подготовительные работы заключаются в очистке трубы и крыши от грязи и пыли и обработке поверхности мастикой или грунтовкой.
  2. Поверх слоя мастики/грунтовки необходимо наклеить диффузионную мембрану. Клеить необходимо на поверхность кровли, заворачивая края (15-20 см. ) мембраны на трубу так, чтобы влага не смогла под неё проникнуть;
  3. Из листа металла необходимо сделать нижний и верхний «галстуки», а поверх обрешётки закрепить бруски, на которые следует зафиксировать уголки с помощью дюбелей.
  4. Гидроизоляционный материал стелется листами с нахлёстом, чтобы вода стекала правильно. Места стыков изолируются с помощью мастики, щели обрабатываются жаростойкими герметиками.
  5. Поверх полученной конструкции выкладывается материал, из которого изготовлена кровля, а затем — специальный пластиковый фартук. Стыки также изолируются.

От того, насколько точно вы будете следовать приведённой выше инструкции, зависит эффективность комплексной изоляции печной трубы и долговечность её службы.

Изоляция печной трубы на крыше своими руками, как правильно сделать


Противопожарная изоляция печной трубы своими руками. Гидроизоляция печной трубы.

Источник: roof-tops.ru



[content-egg module=GdeSlon template=compare]

Как сделать изоляцию трубы дымохода – проверенные и надёжные варианты

При возведении собственного домовладения, как правило, обустраивают камин или печь. Поэтому так актуальна проблема вывода дымохода. Для печной трубы важна правильно и надежно сделанная изоляция, иначе невозможно быть уверенным относительно пожарной безопасно и комфортного пребывания членов семьи в доме.

Если печь уже выложена, а дымоотводящая конструкция возвышается над кровлей строения, это не означает, что работа по ее обустройству успешно завершена. Перед тем, как пользоваться отопительным агрегатом, нужно еще решить, как изолировать трубу дымохода на крыше и в результате защитить жилье от протечек и пожара.

Желательно задуматься над данной проблемой до того, как составляется проект печи и тогда изоляция получится более надежной. Что касается ранее выстроенного дымохода, то подобная работа практически всегда связана с изменениями, вносимыми в конструкцию перекрытий и кровли. Вне зависимости от решения как изолировать печную трубу на крыше, все понесенные расходы будут восполнены чувством безопасности, а отсюда и комфорта.

Виды изоляции дымоходных конструкций

Производить изоляцию трубы для печи следует от негативных факторов:

  • от возможного перегрева дымоходной конструкции;
  • от протечек, возникающих в местах стыков.

Поэтому, принимая решение, чем обернуть трубу дымохода, повышенное внимание следует уделить противопожарной термоизоляции и гидроизоляции. Специалисты рекомендуют выполнять изоляционные мероприятия комплексно. Это поможет решить не только вышеперечисленные проблемы, но и улучшить эксплуатационные условия печного агрегата.

К примеру, если выполнена термоизоляция дымохода, проложенного через неотапливаемое чердачное помещение, уменьшается возможность перегрева кровельных элементов из дерева и снижается риск появления конденсата, который приводит к коррозии, повышенному отложению сажи или к разрушению трубы. Гидроизоляция дымоотводящей конструкции защитит стропильную систему и перекрытия от гниения.

Варианты противопожарной изоляции дымоотводящих систем

Наиболее простой и надежный, но дорогостоящий способ изоляции дымовой трубы – это монтаж дымохода типа «сэндвич», изготовленного из металла или керамики.

В таких конструкциях внутренняя труба, предназначенная для отвода дыма, производится из жаропрочной стали или керамики, при этом для ее теплоизоляции применяются негорючие материалы – минеральная, каменная или базальтовая вата. Внешнюю часть дымоходного сэндвича изготавливают из стали или керамзитобетонных блоков.

В комплекты к дымоходам сборного типа входят элементы для фиксации конструкции, ревизии, обслуживания и для подсоединения отопительных агрегатов. Их установка несложная, но все равно нужно соблюдать инструкцию, чтобы была полностью обеспечена безопасность.

Существует еще один вариант, применяемый при монтаже печного агрегата – строительство кирпичного дымохода. По причине низкой степени теплопроводности кирпичей, его стенки не будут нагреваться до предельно высоких температур и в результате не потребуются дополнительные меры, связанные с его утеплением. Нужно будет лишь верно выполнить противопожарную разделку перекрытий и крыши.

С целью экономии и уменьшения веса иногда конструкцию дымохода из кирпича завершают установкой керамической или металлической трубы. В данном случае термоизоляция производится согласно нижеописанной технологии.

Когда такая работа выполняется для одинарных труб, можно задействовать короба, сделанные из негорючих материалов. Подобного типа дымоходы разрешается эксплуатировать без термической изоляции, но обязательна противопожарная разделка в соответствии с правилами.

Способы гидроизоляции дымохода

Гидроизоляцию дымоходов следует создавать в месте, где они выводятся на крышу. Чем дальше они располагаются от конька, и чем труба больше, тем сложнее будут условия эксплуатации.

Атмосферные осадки в случае, когда изоляция трубы дымохода недостаточна, начинают проникать вовнутрь здания. В результате возникают протечки, гниют и разрушаются перекрытия.

Способ гидроизоляции, как правило, зависит от формы трубы и материала, из которого сделано кровельное покрытие. Для круглых изделий применяют разделки либо металлические, либо полимерные, а для труб, имеющих прямоугольное сечение – фартуки и планки примыкания из металла.

Изоляция дымоходных труб

До того, как заизолировать трубу на крыше, следует убедиться в соблюдении требований, прописанных в СНиПе 2.04.05-91, и при обнаружении недостатков их устранить:

  1. Для обеспечения требуемой силы тяги и недопущения превышения температуры печных газов высота трубы должна стартовать от 5 метров.
  2. Когда кровельное покрытие сделано из рубероида, шифера или другого сгораемого материала сверху трубы устанавливают искроуловитель, представляющий собой металлическую сетку с мелкими ячейками.
  3. Между сгораемыми элементами, такими как перекрытия, стропила и стены, и дымоходом нужно оставлять промежуток, равный не меньше, чем 25 сантиметров.
  4. От верхнего перекрытия печки до потолка выдерживают противопожарное расстояние. Для металлических агрегатов, оно составляет минимум 150 сантиметров, для кирпичных печей с двухрядным перекрытием –50 сантиметров, с трехрядным перекрытием –25 сантиметров при условии, что потолочная поверхность над нагревательным прибором отделана негорючими материалами.

В месте, где кирпичный дымоход пересекает потолок, обустраивают распушку толщиной в 1 – 1,5 кирпича.

Изоляционные материалы для труб бань

Поскольку банные постройки часто строят из дерева, эти объекты нуждаются в изоляции дымоходов, печей, потолка, стен, так как данный материал легко воспламеняется. Нужно продумать, чем обезопасить трубу в бане, сделав теплоизоляцию дымоотводящей конструкции, чтобы она медленнее остывала, и на ней не собирался конденсат.

Ошибочным станет решение изолировать трубу в бане путем крепления к потолку листа железа, поскольку оно сильно нагревается. В качестве варианта, чем обложить дымоход, используют огнеупорный красный кирпич, но в таком случае нужно укрепить фундамент.

При решении проблемы, чем обмотать трубу дымохода металлическую в бане, специалисты выделяют фольгоизол и теплоизол.

Оштукатуривание трубы из кирпичей

Наружная поверхность кирпичных труб нагревается незначительно, поэтому их штукатурят для улучшения условий эксплуатации и продления службы. Наиболее доступный вариант изоляции дымоходов из кирпичей – оштукатуривание раствором с использованием извести и цемента. В его состав вместо песка можно добавлять шлаковую крошку, предварительно просеянную.

Слой штукатурки, когда на трубе имеется много неровности, получается достаточно толстым, поэтому, сначала лучше заделать раствором все имеющиеся перепады и щели на поверхности, а потом обтянуть ее армирующей сеткой.

Оштукатуривание выполняют в два слоя, задействуя всю трубу. Первый раз раствор доводят до густоты сметаны и наносят его путем набрызга и не выравнивают. Для следующего слоя состав делают более густым. Его накладывают мастерком и потом затирают до получения гладкой поверхности.

Использование асбестоцементных листов

Такой способ изоляции для дымоходных труб из кирпичей, как обшивка труб асбестоцементными материалами по теплосбережению превосходит оштукатуривание в несколько раз. Плиты из асбестоцемента наклеивают на наружную поверхность при помощи цементно-известкового раствора.

После приготовления состава дымоотводящую конструкцию армируют сеткой, и первый слой наносят методом набрызга. Когда он просохнет, асбестоцементные плиты нарезают в соответствии с размером трубы. На отрезки изоляции наносят следующий слой смеси и прикрепляют их к поверхности дымохода.

Но у этого способа имеется большой недостаток – асбест содержит канцерогены и поэтому его нельзя использовать в жилых помещениях.

Изоляция одинарных металлических труб

Самым опасным вариантом обустройства дымохода в плане противопожарной безопасности является труба из металлопродукции, которая не защищена теплоизолятором. Расстояние между нею и деревянными или пластиковыми элементами должно составлять минимум 60 сантиметров.

Но даже наличие такого промежутка не способно обезопасить от ожогов в случае случайного прикосновения – по этой причине трубу желательно изолировать, пока не возникли проблемы.

При принятии решения, чем обмотать трубу в бане или доме, если она одинарная – это использование негорючего утеплителя, к примеру, базальтовой ваты, которую сверху защищают металлом или штукатуркой. У этого теплоизолятора температура плавления находится на отметке в 1000 градусов.

Последовательность действий при этом следующая:

  1. Маты 5-сантиметровой толщины, состоящие из базальтовой ваты, внахлест укладывают вокруг трубы и фиксируют стальной проволокой.
  2. Оборачивают теплоизолированный дымоход армирующей сеткой, закрепляют ее и поверх наносят штукатурку в два слоя.
  3. Вместо оштукатуривания можно использовать тонколистовое железо, которое сворачивают и заклепывают в месте соприкосновения краев.

Изоляция перекрытий

Существует определенный порядок, как изолировать трубу дымохода в перекрытии:

  1. В перекрытиях и крыше делают отверстия для прокладки дымоотводящей конструкции так, чтобы от их края до стенок труб оставалось расстояние не меньше 25 -35 сантиметров.
  2. Края отверстий покрывают металлическими или асбестоцементными листами или обустраивают термоизолирующий короб.
  3. Пространство около труб плотно заполняют теплоизоляционной ватой.
  4. Расположенные недалеко от проходов дымохода конструкции из дерева покрывают специальными – антипиреновыми составами.

Разобравшись с тем, как теплоизолировать и чем обернуть трубу в бане или доме, можно без особых трудозатрат выполнить данную работу.

Но даже качественно изолированный дымоход следует эксплуатировать правильно:

  • производить очистку от сажи не меньше 3 раз на протяжении года;
  • своевременно убирать из печки золу;
  • не сжигать в агрегате посторонние предметы и материалы.

Изоляция трубы дымохода: как изолировать дымоходную трубу, перекрытие, чем обмотать металлическую трубу, как обезопасить, чем обернуть и заизолировать печную трубу на крыше


Изоляция трубы дымохода: как изолировать дымоходную трубу, перекрытие, чем обмотать металлическую трубу, как обезопасить, чем обернуть и заизолировать печную трубу на крыше

Источник: trubaspec.com



[content-egg module=GdeSlon template=compare]

Делаем изоляцию печной трубы на крыше

Необходимость изоляции печной трубы заключается сразу в двух важных моментах: защита дома от пожара и предотвращение протечек через место стыка дымохода и кровли. При грамотном подходе к этому вопросу возможно также улучшить работу печи за счет усиления тяги, сохранить стропильную систему крыши в целости, избежав образования конденсата.

Все эти моменты могут быть решены без привлечения специалистов своими руками. Сегодня рассмотрим, как должна быть изолирована печная труба на крыше, выполненная из кирпича.

Вывод дымохода через крышу

Для грамотного проведения данного этапа работ рекомендуем следовать нехитрым рекомендациям:

  • труба должна быть спланирована заранее. Необходимо определить место вывода, чтобы избежать контакта с деревянными стропилами и определить высоту конструкции, необходимую для качественной тяги в печи.
  • Для выбора места следует помнить, что тяга в печи лучше, если труба как следует обдувается ветром. Поэтому дымоходы помещаются ближе к коньку крыши. Высота трубы будет находиться в зависимости от его местоположения относительно конька.
  • Любой дымоход должен быть разделан и изолирован. Конечно, кирпич нагревается не так сильно, как металл, но и при работе с ним необходимо неукоснительно соблюдать данное правило.

Соблюдение пожарной безопасности

Противопожарные нормы говорят, что в зонах соприкосновения дымохода с легковоспламеняющимися материалами кровли его температура должна быть не более 50 градусов. В случае с кирпичной трубой этот момент решается благодаря увеличению толщины кладки в районе ее прохода через чердак и кровлю. В данном случае рекомендованное значение толщины составляет не менее 38 см. Такая величина позволяет сохранять жар внутри конструкции и не допускает сильного нагрева внешних стенок.

Основные правила разделки дымохода следующие:

  • Необходимо соблюдать промежуток между стропилами и крышей при любом кровельном покрытии в диапазоне 25-30 см. При использовании горючих материалов, типа древесины или рубероида, это значение составляет 15-30 см, для не подверженных горению – 10-25 см.
  • Особое внимание уделяется прохождению дымоходной конструкции через кровельный пирог, который включает легковоспламеняющиеся материалы. В данном случае труба помещается в специальный короб, который разделяет ее и кровельные материалы. Он изготавливается из деревянных элементов и внутри заполняется негорючим утеплителем, например каменной ватой. В образовавшемся отверстии кровли изоляционные пленки надрезаются в форме конверта и крепятся в развернутом виде к стропилам. Места стыков кровельного пирога и дымоходного короба изолируются для избежания протечек.

Проход различных типов дымоходов через крышу

Изоляция печной трубы на крыше и ее обход для разных типов труб различны:

  • Круглая труба. Удобно, когда вывод дымохода через крышу и укладка кровельного покрытия происходит одновременно. Для выхода в кровле изготавливается отверстие на 1 см шире самой трубы. Прорезать отверстие необходимо со стороны чердака на основе расчетов по выводу дымохода от печи. Далее, поверх монтируется кровельная муфта.
  • Кирпичный дымоход. Проход и изоляция связаны с созданием короба, который в нижней части подшивается огнеустойчивым материалом. Место прохода через кровлю закрывается специальной отбортовкой, которая к краям трубы прижимается пристенным профилем. Далее, поверх крепится изоляционный фартук.
  • Печная труба над мансардой. Требуется использование термоизоляционной гильзы. Дымоход помещается в специальный кожух, который фиксируется герметиком.

Изоляция дымохода

Гидроизоляция может быть совершена различными средствами, но если вы решили изолировать дымоход своими силами, то рекомендуем обратить внимание на рулонную гидроизоляцию. Отделка данными материалами проста и позволяет получить качественный результат.

Следует придерживаться данной последовательности работ, которая подразумевает изоляцию трубы до укладки кровельного покрытия:

  1. В первую очередь необходимо очистить дымоход и прилегающую к нему кровлю от пыли и грязи и обработать все поверхности грунтовкой.
  2. На грунтовку приклеивается диффузионная мембрана с нахлестом материала на трубу на 15-20 см, что не позволит влаге проникнуть внутрь кровли.
  3. Из листового металла изготавливается верхний и нижний галстук. Уголки при помощи дюбелей крепятся на бруски, набитые поверх обрешетки.
  4. Гидроизоляция расстилается листами с нахлестом стыков, которые дополнительно промазываются мастикой.
  5. Далее, сверху укладывается кровля и поверх нее специальный фартук из пластика, все стыки вновь изолируются.

Облицовка печного дымохода

Завершающим штрихом может стать отделка дымохода. Его можно обложить облицовочным кирпичом, что позволит придать ему законченный и стильный внешний вид, напоминающий классический дымоход.

Важно заметить, что если планируется отделка дымохода, то необходимо заранее обеспокоиться о более прочном основании под трубу. В идеале оно должно идти из-под кровельного покрытия и опираться на несущие стены или плиты перекрытия.

Подведем итоги

Изоляция печной трубы связана с двумя важными моментами:

Сделать вывод дымохода через крышу вполне под силу собственными силами без привлечения специалистов. Необходимо лишь неукоснительно соблюдать требования пожарной безопасности и тщательно заделать все примыкания трубы и кровли, чтобы жидкость снаружи не могла проникнуть под кровлю.

Качественно выполненный дымоход – это не только безопасность дома, но и отличная работа печи и отсутствие нежелательных протечек кровли.

Изоляция печной трубы на крыше своими руками


Описана технология вывода печной трубы через кровлю с соблюдением основных противопожарных и изоляционных моментов. Даны пошаговые алгоритмы для выполнения

Источник: stroicod.ru



[content-egg module=GdeSlon template=compare]

Надежная изоляция печной трубы

Строительство собственного дома, как правило, связано с обустройством камина или печи. Отсюда возникает проблема вывода дымохода на крышу. Правильная и надежная изоляция печной трубы очень важна в отношении пожарной безопасности, долговечности строения и комфорта жителей.

Изоляция для дымохода включает: изоляцию дымохода от горючих материалов крыши и гидроизоляцию.

Основные задачи изоляции дымовых труб:

  1. Защита элементов стропильного каркаса и кровли от возгорания в месте контакта с трубой.
  2. Герметизация кровли в месте вывода трубы на крышу (гидроизоляция).

Сооружение изоляции дымохода упрощается правильным расположением выхода трубы на крыше. Предусмотреть его нужно сразу при проектировании здания. Для наилучшего функционирования дымоход должен быть прямым и длинным. Оптимальное место его выхода на крыше – область ската рядом с коньком. Такое расположение позволяет минимизировать возможность образования снеговых карманов зимой, а также не осложняет возведение стропильной системы.

Правила пожарной безопасности требуют, чтобы температура дымовой трубы в месте контакта с элементами крыши не повышалась более 50 градусов.

При возведении кирпичной трубы это происходит благодаря достаточной толщине ее стенок. Согласно нормативным документам, толщина стенки кирпичной дымовой трубы в месте прохода через крышу должна составлять не менее полутора кирпичей, т.е. 35-40 см. Сооружение трубы такой толщины и соответствующего размера отверстия в перекрытии и крыше не всегда удобно. Поэтому чаще всего обустраивают дымоход из металлической трубы и изолируют его от горючих элементов кровли.

Противопожарная изоляция печной трубы

Для этой цели между трубой и крышей сооружают деревянный короб из элементов стропильной системы. Дымовая труба должна располагаться внутри короба на расстоянии не менее 15 см от его стенок. Пространство между дымоходом и стенками короба заполняется негорючим материалом с низкой теплопроводностью (чаще минеральной ватой).

Вместо деревянного можно выполнить сварной короб из оцинкованной кровельной стали, руководствуясь теми же принципами.

Внутренние слои кровли (пароизоляция, теплоизоляция, гидроизоляция) в месте прохода трубы разрезают и закрепляют скобами или гвоздями к поперечным балкам и стропилам. Гидроизоляционный слой закрепляют вокруг кровельного прохода при помощи рамки. Таким способом обеспечивается надежная изоляция печной трубы от горючих элементов крыши.

Схема пожаробезопасности печной трубы.

Существуют уже готовые модульные дымоходы, в конструкции которых предусмотрена теплоизоляция. Модули состоят из керамического сердечника, слоя базальтовой ваты и внешнего корпуса из легкого бетона. Монтаж дымовой трубы из модульных блоков несложен. Вначале между печью и дымоходом устанавливается асбестовая прокладка, затем на нее наносится слой раствора, помещается модуль и выравнивается по уровню. Каждый следующий модульный блок закрепляется слоем раствора. После возведения модульного дымохода необходимо изолировать печную трубу от протечек в месте прохода через крышу.

Следующий способ изоляции дымовых труб применяется в основном при строительстве бань. Металлический дымоход в месте прохода через крышу оборачивают несколькими слоями минеральной ваты и закрепляют ее проволокой. Затем выполняют штукатурку глиняно-песчаной смесью. Подготовленную таким образом трубу оборачивают слоем кровельной оцинкованной стали, закрепляют его саморезами и монтируют дымоход на крыше.

Современная промышленность выпускает готовые многослойные дымоходы из теплоизолированных труб, с наружным слоем из нержавеющей стали. Для пропуска через кровлю подобных конструкций существуют специальные кровельные проходы, выполняющие функцию гидроизоляции.

Гидроизоляция дымовых труб

В месте прохода трубы через кровлю создаются условия для протечек, поэтому необходимо предусмотреть надежную гидроизоляцию.

В первую очередь в месте примыкания трубы к кровле сооружают внутренний фартук. Обычно он состоит из нижних планок примыкания. Их укладку начинают с нижней стенки трубы. Если позволяет материал трубы, в месте примыкания верхнего края планки выполняют штробу. Верхний край планки заводят в штробу и герметизируют, нижний край планки подрезают и закрепляют саморезами. Также выполняют планки примыкания по другим стенкам трубы, делая нахлест между ними около 15 см.

Схема гидроизоляции дымохода.

Следующим монтируют галстук – плоский лист кровельного металла, предназначенный для отвода воды. Верхний край его помещают под нижний фартук, а нижний выводят в ендову или карниз. По краям галстука загибают бортик для улучшения направления стока.

Сверху указанных элементов обустраивают верхний слой кровельного ковра. По окончании его монтажа вокруг трубы в последнюю очередь сооружают наружный декоративный фартук. Его крепят так же, как внутренний, только без помощи штробы.

Многие строители рекомендуют избегать жесткого крепления фартука к трубе, чтобы конструкция не повреждалась от температурного расширения. Можно использовать стальной хомут (юбку), снабженный термостойкой эластичной прокладкой.

Для удобства пропуска дымовых труб и других элементов через крышу выпускаются готовые кровельные проходы, основная функция которых – герметизация отверстия в кровле. Они представляют собой основание и фартук, выполненные из цельного листа материала. Проходы могут изготавливаться из оцинкованной или нержавеющей стали, а также гибких материалов: термостойкой резины и силикона. Металлические кровельные проходы являются более традиционным решением и имеют меньшую стоимость. Однако они не всегда могут обеспечить плотное прилегание к кровле, выполненной из профилированных материалов (черепица, шифер, ондулин). Этого недостатка лишены проходы из гибких материалов, они обеспечивают герметичное прилегание к любой поверхности. Благодаря своей эластичности, кровельные проходы из резины и силикона могут изолировать от протечек кровли любой формы с разными углами наклона и без него. Доступно несколько цветовых решений изделия, позволяющих подобрать кровельный проход к цвету покрытия.

Изоляцию дымовых труб необходимо выполнять в строгом соответствии с правилами пожарной безопасности и строительными нормативами. Она обеспечит вашему дому надежность, комфорт и долговечность.

Как изолировать печную трубу: металлический дымоход


Как изолировать печную трубу? Самое главное, в строгом соответствии с правилами пожарной безопасности.

Источник: experttrub.ru



[content-egg module=GdeSlon template=compare]

Теплоизоляция печной трубы – для чего она нужна, и какие способы утепления сущес

Печные трубы служат для отвода угарных газов, образующихся в результате сгорания топлива, из помещений, где расположены печи и камины. Несмотря на простой внешний вид, их конструкция является достаточно сложной. Должна быть обеспечена необходимая тяга, грамотный вывод трубы через крышу и правильная стыковка ее с кровельными материалами, а также определена должная высота по отношению к коньку. Также в обязательном порядке делается пожаро-, гидро- и теплоизоляция печной трубы. Все эти мероприятия обеспечат надежную и долгую ее эксплуатацию, а также безопасность проживающих в доме людей.

Для чего нужна теплоизоляция дымовой трубы

Выходящие печные газы имеют высокую температуру, а быстрое их охлаждение через тонкие стенки дымовой трубы приводит к образованию агрессивного конденсата на ее внутренней поверхности. Если капли будут впитываться в материал трубы, то со временем конструкция начнет разрушаться. Они могут также оседать на внутренней поверхности, что нарушит впоследствии проходимость угарных газов и приведет к задымлению.

Если же конденсат начнет стекать по стенкам, то кроме подтеков и постоянно висящих капель, появится еще и неприятный запах. Устройство теплоизоляции помогает справиться с подобными неприятностями и увеличивает срок эксплуатации трубы.

Главной задачей утепления печной трубы является недопущение быстрого ее охлаждения. Но если работы будут произведены неграмотно, то положительного результата достигнуть не удастся.


Способы утепления

Вариант теплоизоляции дымовой трубы выбирают в зависимости от материала, из которого она изготовлена. В качестве утеплителя используют:

  • колотый кирпич;
  • керамзит;
  • базальтовую или минеральную вату;
  • шлак;
  • каолин и др.

Облицовывают утепленные трубы:

  • железобетонными или шлакобетонными плитами;
  • деревянными щитами;
  • металлическими оцинкованными кожухами;
  • кирпичом;
  • профлистом и т.д.

Наиболее простым вариантом является покупка уже готовой утепленной сэндвич трубы. Но она, как правило, должна устанавливаться еще на стадии устройства дымохода.

Самым распространенным и доступным способом является изоляция печной трубы базальтовой ватой, которая пожаробезопасна и выдерживает действие высоких температур (до 750 градусов). Данный материал имеет толщину 20-100мм. Им обматывают трубу в несколько слоев и фиксируют проволокой. Далее наносят слой штукатурки.

Облицовывают дымоход с базальтовой ватой листами из нержавейки. Для этого измеряют общий периметр трубы с учетом утеплителя, вырезают нужный кусок листовой стали таким образом, чтобы его высота была около одного метра, а ширина равнялась размеру периметра с небольшим припуском для крепления. Лист закругляют, обрабатывая края валками. Получившуюся форму надевают на печную трубу, стягивают и скрепляют саморезами по металлу. Таким образом устанавливают несколько металлических кожухов друг на друга, следя за тем, чтобы разбежка швов составляла 120 градусов.

Некоторые домовладельцы предпочитают не пользоваться стальными футлярами, что чревато необходимостью быстрой замены утеплителя. Даже если он будет снаружи заизолирован пленкой или фольгой, от влажности такая защита окажется слишком слабой.

Другой вид утеплителя – каолин. Данный материал обладает:

  • прочностью;
  • гибкостью;
  • отсутствием токсичности и горючести;
  • морозоустойчивостью.

Дымоход, для начала, оштукатуривают, затем к мокрой штукатурке приклеивают листы каолина. На завершающем этапе трубу обшивают облицовочным материалом.

Теплоизоляция минеральной ватой производится по предварительно установленной вокруг печной трубы обрешетке из металлического профиля. Шаг обрешетки, в этом случае, должен соответствовать ширине изоляционных листов, а размер металлопрофиля – толщине утеплителя. Минеральная вата укладывается в несколько слоев с обязательной разбежкой швов.

Готовый утеплитель обматывают пароизоляционной пленкой с проклейкой стыков скотчем.

Подобную конструкцию можно отделывать листами металлического профнастила, фиксируемого к обрешетке специальными саморезами с резиновыми прокладками.

Теплоизоляция стальных труб

Утепление дымохода, выполненного из круглой трубы, производят с помощью готового металлического футляра. Наиболее надежным вариантом, в этом случае, станет большая по диаметру оцинкованная труба. Оптимальной считается разница в сечении 16-20см. Работы по теплоизоляции производятся просто и быстро:

  • кожух надевается на печную трубу;
  • в образовавшееся пространство насыпается керамзит, шлак, битый кирпич, либо в промежуток между трубами втрамбовывается стекловолокно, минеральная или базальтовая вата;
  • открытые верхние участки заполняют цементным раствором, гидроизолируют, а затем устанавливают на них защитные кожухи.

Профильную стальную трубу обшивают деревянными щитами или металлическими листами (к примеру, профнастилом), отступая от каждой ее стенки примерно по 8-10см. Пространство заполняют одним из выбранных видов утеплителя и надежно заделывают сверху.

Теплоизоляция кирпичного дымохода

В качестве утеплителя здесь лучше использовать минеральную вату. Ее нарезают на куски, соответствующие боковым сторонам печной трубы, и крепят к кирпичу либо пластиковыми дюбелями, имеющими крупные головки, либо скотчем. Последний вариант является более простым, но менее надежным. После укладки утеплителя производят облицовку из асбоцементных плит, профнастила или кирпича.

Для большего эффекта внешнюю поверхность кирпича рекомендуется оштукатурить и окрасить морозостойким составом. Это поможет снизить теплопотери.

Утепление печных труб из асбоцемента

На начальном этапе поверхность дымохода необходимо очистить от пыли, грязи и другого мусора. Далее изготавливают их двух половинок складной металлический кожух, диаметр которого в собранном виде должен быть больше на 12-16см, чем диаметр печной трубы.

По высоте футляры не должны превышать одного метра.

Нижний оцинкованный кожух надевается на трубу, в пространство засыпается или утрамбовывается утеплитель, затем устанавливается следующий футляр и укладывается теплоизоляция между ним и трубой. Верхний кожух вместе с трубой срезают под небольшим уклоном и закрывают утеплитель небольшим слоем цементного раствора.

Не следует пренебрегать установкой металлического футляра. Минеральная вата, в этом случае, намокнет, потяжелеет, скомкается, обтреплется от ветра. Ее могут растянуть птицы, коты или грызуны.

Утепление труб бетонными плитами

В эту категорию входит шлакобетон и железобетон. Плиты монтируют вокруг трубы, скрепляя конструкцию прочной проволокой, исполняющей роль армирования. В образовавшееся между стенками дымохода и плитами пространство заливают смесь, в основе которой находится гипс и глина.

Конструкция из бетонных плит является достаточно громоздкой, поэтому в частном домостроении подобную теплоизоляцию печных труб не используют.

Существует еще много способов утепления печных труб и каждый специалист может предложить свой собственный. В нашей статье рассмотрены лишь некоторые варианты теплоизоляции дымоходов.

Как изолировать воздуховоды HVAC

Ваша система отопления, вентиляции и кондиционирования воздуха нуждается в теплоизоляции для оптимальной работы.

Если изоляция воздуховодов ОВК в вашем доме пережила лучшие времена, подумайте о замене или модернизации, чтобы повысить энергоэффективность и снизить счета за коммунальные услуги.

Это особенно верно, если воздуховод расположен на чердаке, где из-за сильной летней жары кондиционер может работать сверхурочно, чтобы охладить дом.

При работе с изоляцией из стекловолокна всегда носите:

Перчатки — тоже хорошая идея, но при их ношении может быть сложно выполнить деликатную подгонку и закрепление лентой.

Устранение утечек в воздуховодах HVAC

Начните с включения системы отопления / охлаждения и нащупайте воздуховоды на предмет утечек воздуха . Обратите особое внимание на любые стыки или соединения в воздуховоде и отметьте все обнаруженные утечки воздуха. Затем выключите блок HVAC.

Отремонтируйте отверстие в воздуховоде HVAC, используя ленту из фольги, а затем мастику для воздуховодов. (© Кучина, Adobe Stock Photos)

Закройте любые утечки воздуха лентой из металлической фольги, предназначенной для герметизации воздуховодов. Не используйте стандартную тканевую клейкую ленту для воздуховодов HVAC, поскольку клей не выдерживает экстремальных температур.

Для дополнительной защиты вы можете нанести канальную мастику на ленту и канал.

Изоляция воздуховодов HVAC

При изоляции воздуховодов HVAC используйте фольгированную изоляцию из стекловолокна с R-6 или выше R-value . Используйте клейкую ленту из металлической фольги, рекомендованную производителем изоляции, для герметизации и удержания изоляции на месте.

Перед наклеиванием ленты убедитесь, что на поверхности фольги изоляции нет пыли. Снимайте бумажную основу с ленты по мере ее наклеивания, чтобы лента не прилипала к себе.

Если существующая изоляция вашего воздуховода находится в довольно хорошем состоянии, поверх него можно нанести дополнительный слой изоляции воздуховода. Если старая изоляция в плохом состоянии, удалите ее и замените новой изоляцией.

Отрежьте изоляцию по ширине и длине, используя квадратный и острый канцелярский нож, так, чтобы она плотно прилегала к воздуховоду, не сдавливая стекловолокно.

Оберните несколько небольших кусочков ленты поперек изоляционного шва, чтобы удерживать его на месте, затем заклейте всю длину шва в изоляции длинной полосой ленты.

Там, где секции изоляции соединяются вместе, наложите ленту по всему периметру стыков, продвигая ленту под воздуховод, а затем снимая бумажную основу, как только она окажется на месте.

Осторожно разрежьте и смонтируйте изоляцию там, где ответвления и регистры отходят от основной магистрали, убедившись, что нет зазоров.

Убедитесь, что каждый шов и стык фольги на изоляции воздуховода ОВК надежно заклеен лентой. Это предотвратит проникновение влажного наружного воздуха через изоляцию и конденсацию на воздуховодах.

Так выглядит воздуховод HVAC с установленной новой фольгированной изоляцией.

Дополнительная информация

Изоляционные трубы и отопительные каналы

Одной из наиболее экономичных и энергосберегающих мер, которые вы можете предпринять, является изоляция воздуховодов или трубопроводов в неотапливаемых частях вашего дома. Не изолируя эти трубы, вы, по сути, доставляете тепло, за которое вы заплатили, в участки вашего дома, которые вы никогда не используете. Одно очень важное замечание: никогда не размещайте изоляцию воздуховодов или труб на расстоянии менее 3 футов от системы отопления, выхлопных газов или любых других участков с высокой температурой.

Для теплоизоляции установите изоляцию из стекловолокна или виниловой пленки на все подводящие каналы системы отопления. Вы также можете использовать утеплитель из стекловолокна с обычной облицовкой, который дешевле и имеет более высокое значение R (мера способности задерживать тепловой поток; чем выше число, тем лучше изоляция). Чтобы определить, сколько изоляции вам нужно, сначала измерьте расстояние вокруг каждой секции воздуховода и умножьте его на общую длину. Закажите примерно на 30 процентов больше суммы, рассчитанной с учетом перекрытий, необходимых для крепления.

Перед изоляцией обязательно закройте все утечки воздуха в системе изолентой и / или высокотемпературным герметиком, например силиконом. Затем закройте приточные каналы изоляцией и закрепите зажимными скобами (предпочтительно), проволокой или лентой. Хотя изолента не так долговечна, как скобы, ее проще установить. Лента должна быть полностью обернута вокруг воздуховода и внахлест. Основа утеплителя должна быть на внешней поверхности. Открытое стекловолокно и все стыки между изоляционными материалами следует заклеить лентой.

Рукоятки управления заслонкой должны быть оставлены в доступном и работоспособном положении. Любые надписи на воздуховодах следует переносить на внешнюю сторону изоляции. Не изолируйте обратные каналы.


Чтобы изолировать трубы, соблюдайте следующие правила:

  • Для систем горячего водоснабжения установите «электрометрическую» изоляцию или изоляцию из уретановой резины с рекомендуемым минимальным значением R 6 — только на подающей трубе. Эта изоляция не может использоваться в приложениях, где температура трубы превышает 200 градусов по Фаренгейту (например, на паровых трубах).
  • Для паровых систем установите изоляцию для труб из формованного стекловолокна с минимальным рекомендуемым коэффициентом сопротивления R 6 на всех подающих трубах. Перед покупкой утеплителя тщательно измерьте требуемый внешний диаметр и длину. Не забудьте добавить немного отходов на стыках.
  • Перед установкой проверьте систему на герметичность. Если вы их обнаружите, отремонтируйте, прежде чем продолжить.
  • Для установки поместите изоляцию на трубы и заклейте ее клеем, изолентой или подходящим крепежом.Открытые концы секций изоляции в местах стыков должны быть плотно закрыты, чтобы исключить прохождение воздуха под изоляцией.

Чтобы сэкономить еще больше энергии в доме, попробуйте эти проекты «сделай сам»:

Что можно и нельзя — Руководство по эффективности дома

Возможно, вы заметили в доме сквозняки зимой или просто чувствуете, что тратите на обогрев дома больше, чем необходимо. Часто проблема заключается в утечках воздуха по всему дому.

Хороший способ предотвратить утечку воздуха — это утеплить чердак, но как сделать изоляцию вокруг горячего выхлопа печи?

Изоляция вокруг выхлопной трубы требует соблюдения строительных норм, включая наличие изоляционной перегородки между выхлопной трубой и изоляцией.Зазор зависит от конструкции вентиляционного отверстия с одинарными, двойными или тройными стенками.

Эта статья расскажет вам о важности герметизации утечек воздуха, типах выхлопных газов печи и о том, как правильно герметизировать и изолировать их.

Почему я должен изолировать выхлопную трубу печи?

Причина 1:

При поиске утечек на тепловой границе или по периметру кондиционированного жилого помещения одним из худших нарушителей является граница между домом и чердаком.

Сантехника, воздуховоды и вентиляционные трубы создают отверстия или борозды, через которые выходит микропроникновение воздуха. Когда теплый воздух поднимается вверх, нагретый воздух, за который вы заплатили, тратится впустую. Фактически 40% потерь тепла происходит из-за утечек воздуха , большая часть которых выходит через чердак.

Герметизируя эти зазоры и утечки воздуха, в том числе загон вокруг выхлопной трубы печи, вы можете значительно сократить отходы, сэкономить деньги и повысить комфорт в своем доме.

Причина 2:

Обледенение — серьезная проблема, которая может возникнуть при наличии теплого воздуха на чердаке. Когда теплый воздух попадает на чердак, он тает изнанку снега на поверхности крыши.

Талый снег стекает по поверхности крыши, пока не достигнет холодного места, например, карниза или потолка. Здесь он снова замерзает в плотину, которая непрерывно накапливает больше снега и льда. Этот нарост может повредить черепицу и вызвать утечку воды в дом.

Хотя изоляция чердака помогает избежать этого явления, но не устраняет его. Утечки воздуха пропускают слишком много теплого воздуха на чердак и должны быть герметизированы, чтобы уменьшить заторы льда.

Теперь, когда вы понимаете важность герметизации утечек воздуха и изоляции чердака, давайте рассмотрим шаги, необходимые для безопасного выполнения этой задачи. В зависимости от вентиляционной трубы печи есть несколько важных правил, которые можно и нельзя.

Типы дымоходов

Вентиляционные трубы печи могут быть сконструированы тремя способами и требовать разных зазоров:

  • Одностенные (только в старых системах): одностенные вентиляционные отверстия состоят только из одного слоя металла.У вас должен быть зазор 6 дюймов между одностенными вентиляционными отверстиями и любым горючим материалом, например изоляцией.
  • Двустенные, обычно тип B : это наиболее распространенный тип вентиляционных отверстий, встречающийся в печах. Двустенная или двойная вентиляционная труба состоит из двух слоев металла и требует зазора дюйма.
  • Тройная стенка: Тройная стенка, очевидно, состоит из трех металлических частей и требует нулевого зазора .

Если вы не знаете, какую вентиляционную трубу использует ваша печь, проверьте спецификации производителя.Если ваша печь не старше 80-х годов, вы, вероятно, имеете дело с вентиляционными трубами с двойными стенками.

Пошаговое руководство по герметизации вентиляционной трубы печи

Перед тем, как утеплить чердак, необходимо как следует загерметизировать желоб для вентиляционной трубы печи. Погоня — это просто большая дыра, проделанная в полу, чтобы запустить вентиляционное отверстие на чердак. Вот как это сделать:

Соберите свои материалы и подготовьте место:

С помощью ножниц для листового металла отрежьте алюминиевый лист от рулона, чтобы он поместился вокруг дымохода.Для круглых дымоходов вырежьте 2 полукруга, чтобы вы могли перекрывать их примерно на 3 дюйма посередине.

Если настил деревянный, положите на пол полоску высокотемпературного герметика и вдавите в него металлический слой.

Закрепите или прибейте планку к деревянному полу.

В качестве альтернативы, если вокруг рамы только гипсокартон, вырежьте две поперечины из пиломатериалов каркаса, равные по высоте балкам потолка. Прикрепите деревянные поперечины к балкам, оставив зазор не менее 3 дюймов до трубы.Заткните этот деревянный блок к обрамлению (Источник).

Теперь вы можете прикрепить мигающий круг по периметру квадрата, который вы создали вокруг дымохода, с помощью герметика и скоб или гвоздей.

Закройте зазор между дымоходом и металлическим окладом высокотемпературным герметиком.

Предупреждение: Не используйте аэрозольную пену для каких-либо стыков рядом с вентиляционной трубой. Всегда используйте огнестойкие уплотнения.

Теперь вы должны сформировать изоляционную перегородку , чтобы предотвратить контакт изоляции с дымоходом.Для этого:

  • Вырежьте из рулона столько алюминия, чтобы обернуть его вокруг вентиляционной трубы, и оставьте еще 6 дюймов.
  • Снимите оклад с вентиляционной трубы, чтобы с ним можно было работать.
  • Вырежьте пазы глубиной 1 дюйм на расстоянии нескольких дюймов вдоль верхней стороны.
  • Загните эти недавно вырезанные выступы внутрь.
  • Теперь вырежьте прорези глубиной 2 дюйма вдоль дна и отогните эти выступы наружу.
  • Снова оберните перегородку вокруг дымохода.
  • Прикрепите нижние петли к полу с помощью высокотемпературной герметика и скоб.
  • Верхние выступы должны сохранять зазор в один дюйм между алюминиевой гидроизоляционной перегородкой и вентиляционной трубой.

Предупреждение. Если вентиляционная труба одностенная, вместо нее необходимо создать зазор размером 6 дюймов. Используйте более длинный кусок алюминиевой пленки, чтобы создать больший периметр.

Изоляция вокруг выхлопной трубы печи

Теперь, когда вы надежно загерметизировали воздуховоды вокруг выхлопной трубы печи, вы можете работать над изоляцией чердака.

Предупреждение: изоляция из стекловолокна не может просто стыковаться с вентиляционной трубой, касаясь ее. Хотя стекловолокно может не гореть, оно может таять, способствовать возгоранию и скорости его распространения. Вот почему так важно построить барьер из алюминиевого оклада. Для получения дополнительной информации см. Может ли изоляция из стекловолокна загореться? Знайте факты.

Однако изоляция может быть добавлена ​​прямо до барьера. Не забудьте оставить 4 дюйма до верха плотины — высота изоляции должна быть ниже, чем высота плотины.

В противном случае, для лучшей энергоэффективности и рентабельности изоляция должна полностью покрывать балки пола и равномерно распределяться по всему пролету чердака.

Рекомендуемая глубина изоляции чердака обычно составляет 10-14 дюймов (источник). Если вы использовали 14-дюймовый оклад вокруг вентиляционной трубы, его будет легко изолировать до этого уровня, сохранив при этом 4-дюймовый зазор вверху.

Особый случай: высокоэффективные печи

В новых высокоэффективных печах не всегда есть вентиляционные трубы, выходящие через чердак.Новые высокоэффективные печи могут иметь КПД около 95 процентов, что является огромной экономией для вашего кошелька.

Если вы не уверены, что у вас есть этот стиль, большая подсказка кроется в вентиляции. Если дымоход сделан из трубы из ПВХ, у вас есть высокоэффективная печь, также называемая конденсационной печью. Низкие температуры дымовых газов позволяют использовать дымоходы из ПВХ вместо металлических.

Поскольку так много тепла отводится от газов и используется для обогрева вашего дома (отсюда высокий рейтинг эффективности), он не может полагаться на естественную тягу для вывода дымовых газов через вентиляционное отверстие.Он должен использовать вентилятор с механическим приводом, чтобы вытеснять газы из печи и дымохода.

Большинство из них используют небольшой вентилятор для отвода газов наружу, устраняя необходимость в дымоходе. В некоторых менее эффективных печах по-прежнему используются металлические трубы, но в наиболее эффективных моделях используется пластик (источник).

Так почему это важно?

Что ж, даже пластиковые выхлопные трубы могут создавать зазоры, которые позволяют утечкам воздуха проникать в ваш дом. Проверьте все вентиляционные соединения, которые выходят из вашей домашней оболочки, которые часто проходят через боковую стенку в высокоэффективных печах.

Используйте высокотемпературный герметик или расширяющуюся аэрозольную пену (подходит для вентиляционных отверстий из ПВХ), чтобы заделать любые щели вокруг этих участков.

Заключение

Надлежащим образом герметизируя дом от утечек воздуха, вы можете повысить энергоэффективность дома на 40%. Поскольку вытяжные вентиляционные трубы печи являются основным источником утечек воздуха вокруг желобов, герметизация вокруг них перед изоляцией может значительно снизить инфильтрацию и потери тепла.

Для безопасной изоляции выхлопной трубы печи всегда используйте высокотемпературную герметизацию, не допускайте соприкосновения изоляции с вентиляционным отверстием, предварительно создав плотину, и убедитесь, что вы знаете, с каким типом вентиляционной трубы вы имеете дело.

Выполнив эти шаги, вы можете быть уверены, что чердак будет лучше защищен от потерь тепла, а также будет защищен от потенциальных пожаров, которые могут возникнуть в результате опасных действий.

Статьи по теме:

Оцените эффективность вашего дома с помощью нашего бесплатного домашнего энергоаудита «сделай сам».

Как изолировать металлическую трубу дымохода | Руководства по дому

Дымоход — это металлическая труба, которая идет вверх от верхней части вашей газовой печи или водонагревателя, по которой газообразный оксид углерода переносится из нагревательного блока во внешнюю часть вашего дома.Поскольку дымоход несет выхлопные газы от сжигаемого природного газа или пропана, он может нагреваться. Это может быть проблемой, когда дымоход на пути к крыше выходит на чердак, так как он может обогреть чердак. Изоляция дымохода может сдерживать тепло, сохраняя прохладу на чердаке.

Выключите водонагреватель или печь и дайте дымоходу остыть на ощупь.

Измерьте длину окружности дымохода.

Вырежьте два плоских листа алюминиевого оклада длиной 14 дюймов и достаточно узкими, чтобы поместиться между балками потолка вокруг дымохода.Вырежьте полукруглый вырез на одном конце каждого листа, достаточно широкий, чтобы поместиться вокруг дымохода, и достаточно длинный, чтобы края вырезов перекрывали друг друга на 3 дюйма. Наденьте перчатки, чтобы защитить руки, затем используйте ножницы для резки металла, чтобы прорезать алюминиевый оклад.

Удалите изоляцию между балками, где расположен дымоход, чтобы освободить место на расстоянии около 18 дюймов от дымохода с каждой стороны. Нанесите толстую полоску высокотемпературного герметика на дымоход с одной стороны. Поместите герметик на расстоянии около дюйма от дымохода.

Положите один из алюминиевых листов с надрезами между балками так, чтобы кромка с надрезами была обращена к дымоходу. Плотно прижмите окантовку к высокотемпературному герметику.

Нанесите толстую полоску высокотемпературного герметика вокруг дымохода с другой стороны, проходя через края гидроизоляции с одной стороны на другую. Установите другую часть планки с насечками на место с другой стороны дымохода. Плотно прижмите его к высокотемпературному герметику.

Нанесите толстую полоску высокотемпературного герметика вокруг стыка в месте выхода дымохода на чердак.

Отрежьте кусок планки, чтобы измерить длину окружности дымохода плюс 6 дюймов. Сделайте прорези глубиной 1 дюйм в верхнем крае гидроизоляции, размещая по одной прорези через каждые 2 дюйма вдоль гидроизоляции. Повторите это по нижнему краю планки, но сделайте прорези глубиной 2 дюйма на нижнем крае.

Загните выемки по верхнему краю гидроизоляции под углом 90 градусов, а выемки по дну наружу под углом 90 градусов.

Оберните оклад вокруг дымохода и прикрепите его скобами к окладу внутри балок потолка через выемки на нижнем крае.Это создает плотину вокруг дымохода, которая предотвращает соприкосновение изоляции с ним.

Верните изоляцию на место. Вы можете установить его прямо напротив перекрытия дымохода.

Ссылки

Биография писателя

Карсон Барретт начал профессионально писать в 2009 году. Его публикации были опубликованы на различных веб-сайтах. В настоящее время Барретт учится в муниципальном колледже округа Бакс, где получает степень бакалавра искусств в области спортивного менеджмента.

Невидимая проблема с изоляцией воздуховодов

Если вы немного разбираетесь в строительной науке, вы, несомненно, видели множество проблем, возникающих с системами распределения воздуха.Воздуховоды просто не получают должного внимания в большинстве домов, отчасти потому, что они скрыты от глаз. Я довольно много писал здесь о воздуховодах и показал проблемы, возникающие из-за плохой конструкции и монтажа. Все мы знаем, насколько глупы некоторые из этих проблем. (См., Например, охладитель пива с системой воздуховодов.) Итак, сегодня я собираюсь поговорить о проблеме, которая кажется невидимой: неадекватная изоляция воздуховодов даже при идеальной конструкции и установке.

Хорошо, может быть, дизайн не совсем идеальный.Если бы это было так, все воздуховоды находились бы в кондиционируемом пространстве. Это было бы разумно и сделало бы изоляцию воздуховодов практически неуместной. Я говорю о доме с воздуховодами в безусловном пространстве, особенно на чердаке без кондиционирования.

Когнитивный диссонанс нашей ценности R

Я нахожусь в Джорджии (климатическая зона IECC 3), где в соответствии с нашим нынешним кодексом штата требуется R-13 в наружных стенах, R-18 в подоконниках чердаков, R-19 в полах и R-30 в потолках. Если мы помещаем воздуховоды в безусловное пространство, они должны быть изолированы либо от R-8 (если они находятся на безусловном чердаке), либо от R-6 (в любом другом типе безусловного пространства).

Вы когда-нибудь задумывались о разнице температур (дельта-Ts) между этими разными изолированными поверхностями? Давайте посмотрим, какими они будут в летний день дизайна здесь, в Атланте. Наружная температура будет 92 ° F. Температура в помещении будет 75 ° F. Пространства для ползания могут сильно различаться, в зависимости от того, сколько есть надземной фундаментной стены, но обычно 85 ° F. Температура на чердаке составляет около 120 ° F, а температура кондиционированного воздуха внутри воздуховода составляет около 58 ° F. Таким образом, дельта-Ts будет:

.

Не знаю, как вы, но когда я смотрю на это, кажется, что мы, возможно, предписываем слишком низкую изоляцию для воздуховодов на чердаках без кондиционирования.Самая большая дельта-Т в доме имеет самое низкое значение R. Хмммм.

Какую нагрузку добавляет низкая изоляция воздуховода?

Как Кай Риссдал каждый день говорит на MarketPlace, давайте займемся числами. Я остановился на работе, которую мы выполняли несколько лет назад, чтобы поиграть с несколькими разными сценариями. Дом около 3500 квадратных футов, все на одном этаже. Все воздуховоды на чердаке. Согласно RightSuite (программное обеспечение, которое мы используем), воздуховоды подачи имеют площадь поверхности около 560 квадратных футов, а обратные каналы — 101 квадратный фут.Если рассматривать только сторону охлаждения, дополнительная нагрузка составит:

Изоляция воздуховода R-8 ==> 5227 БТЕ / час

Одна тонна кондиционирования воздуха равна 12 000 БТЕ / час, так что это будет почти полтонны (0,44) охлаждающей нагрузки.

А что, если у вас старый дом без изоляции каналов R-8? Или вы живете в штате, где не требуется R-8 на воздуховодах на чердаках? (Я смотрю на вас, штат Миссисипи и Алабама.) R-6 и R-4,2 — общие значения R для воздуховодов. Вот как получился бы дом из 3500 SF с такими:

Изоляция канала

R-6 ==> 6,305 БТЕ / час (0.53 тонны)

Изоляция воздуховода R-4.2 ==> 7 948 БТЕ / час (0,66 тонны)

Для дополнительной тепловой нагрузки цифры еще больше.

Некоторые другие факторы, которые следует учитывать

R-значения изоляции воздуховода, упомянутые выше, указаны на этикетке продукта. Как вы думаете, как часто вы получаете полную маркированную R-ценность? Даже при действительно хорошей установке, как на фото ниже, обычно есть сжатие на опорах.

Если вы вспомните суть моей статьи Flat или Lumpy , вы поймете, что любые сжатые области или места, где изоляция вообще не закрывает воздуховоды или ее эффективность снижена по какой-либо другой причине, приведут к большему нагреву. потеря.Вернитесь назад и посмотрите на потрясающий эффект неизолированного чердачного люка на среднее значение R для потолка, чтобы понять, что я имею в виду.

И еще есть вопрос, как определяется значение R на этикетке. Тем не менее, это тема, достойная отдельной статьи, поэтому все, что я скажу здесь, это то, что, когда продукт разложен для тестирования, а затем установлен цилиндрически, фактическое значение R, скорее всего, не такое, как указано на этикетке. Следите за новостями об этом.

Какие лекарства?

Чердаки без кондиционирования — худшее место для прокладки воздуховодов.Если вы столкнулись с этим как с одним из вариантов выбора нового дома или если он у вас уже есть в вашем существующем доме, вот несколько способов уменьшить потери в воздуховодах:

  1. Выведите воздуховоды с чердака в кондиционированное пространство внизу. Это приведет к нулевой дополнительной нагрузке.
  2. Инкапсулируйте чердак. Это не эквивалентно помещению их в кондиционированное пространство, поскольку у вас все еще будет дополнительная нагрузка на воздуховоды, но это намного лучше, чем их размещение на чердаке без кондиционирования.
  3. Закопайте воздуховоды в изоляцию.Вот что случилось с воздуховодами на первом фото этой статьи. Это одна из работ Майка МакФарланда в северной Калифорнии, где закопать воздуховоды — легкая задача. Во влажном климате закапывание воздуховодов может быть рискованной стратегией.
  4. Замените свою канальную систему на бесканальные тепловые насосы с мини-сплит-системой.
  5. Используйте гидравлическую систему распределения и держите все трубы внутри кондиционированного помещения. Используйте воду вместо воздуха для переноса тепла в кондиционируемое пространство или из него.

За последнее десятилетие мы получили новые дома, которые стали намного более эффективными благодаря энергетическим нормам, которые требуют проверки на герметичность дверей и воздуховодов, улучшенных окон и более высокого уровня изоляции.Пришло время сосредоточиться на проблемах следующего уровня. А это значит, что пора заняться изоляцией воздуховодов более осмысленным образом, чем просто увеличить требуемое значение R до 8 для воздуховодов на чердаках.

Статьи по теме

Дело закрыто: вытащите воздуховоды с чердака

Подземные воздуховоды Риск конденсации во влажном климате

Поднимитесь, уменьшите размер и установите эти воздуховоды в кондиционированное пространство

ПРИМЕЧАНИЕ: Комментарии модерируются.Ваш комментарий не появится ниже, пока не будет одобрен.

Важность теплоизоляции воздуховодов

Воздуховоды — это система каналов и труб, по которым циркулирует нагретый или охлажденный воздух по всему дому. Добавление изоляции воздуховодов к этой системе дает вам 3 ценных преимущества: снижение счетов за коммунальные услуги, снижение потребления энергии и более комфортный дом. Узнайте, почему изоляция воздуховодов позволяет сэкономить деньги и электроэнергию и как ее следует устанавливать.

Почему изоляция воздуховодов важна?

Изоляция воздуховодов гарантирует, что воздух, проходящий через систему воздуховодов, будет иметь желаемую температуру и не будет «вытекать» наружу. Утечка воздуха приводит к ненужным потерям энергии, а это означает, что вашей системе HVAC придется работать еще больше. Это приведет к более высоким счетам за коммунальные услуги в результате потраченной впустую энергии … не очень хорошо для вас или окружающей среды. Без надлежащей изоляции воздуховодов вы можете потерять 10-30% энергии, используемой для обогрева или охлаждения вашего дома.Хорошая изоляция воздуховодов предотвратит не только потери энергии, но также утечки, перепады температуры и образование конденсата.

Какая R-Value самая лучшая?

Подрядчики по ОВКВ рекомендуют, чтобы изоляция воздуховодов имела R-значение не менее 5, хотя наивысшее доступное R-значение, 8, является предпочтительным.

Где изоляция воздуховодов наиболее необходима?

Воздуховоды обычно изготавливаются из тонкого материала, обычно из листового металла или стекловолокна, поэтому воздух, проходящий через них, так легко теряется.Правильная изоляция гарантирует, что регулируемая температура будет поддерживаться, пока воздух поступает из печи или кондиционера в ваши жилые помещения. Воздуховоды в некондиционных помещениях, таких как подвалы, полы и потолки, являются наиболее необходимой изоляцией воздуховодов.

Изоляция воздуховодов предотвращает образование конденсата

Прохождение холодного воздуха через теплые помещения в вашем доме может вызвать конденсацию в воздуховодах. Эта конденсация приводит к накоплению влаги внутри замкнутого пространства системы воздуховодов.В свою очередь, влажность может привести к разного рода проблемам, таким как рост плесени и грибка. Правильный уровень изоляции может фактически предотвратить образование конденсата в воздуховоде.

Герметизировать воздуховоды перед изоляцией

Перед добавлением изоляции воздуховодов настоятельно рекомендуется сначала загерметизировать утечки в воздуховоде. Найдите подрядчика по ОВК, который заклеит воздуховоды, особенно все точки в воздуховоде. Правильный способ герметизации — это материал под названием mastic , который наносится щеткой и затем оставляется сохнуть примерно на день.Мастика используется потому, что она не портится и не сжимается в стыках. Имейте в виду, что, несмотря на название, для герметизации воздуховодов следует использовать изоленту , а не ; он может испортиться, разложиться и перестать быть эффективным для герметизации утечек, оставив вас с липким бесполезным беспорядком на самих воздуховодах.

Типы изоляции воздуховодов

Наиболее распространенным изоляционным материалом воздуховодов является стекловолокно. Более новый и более эффективный вариант — это воздуховоды, такие как Reflectix.Вот сравнение двух материалов:

1. Изоляция из стекловолокна

  • Рентабельность
  • Простота установки
  • Легкость замены
  • Поглощает шум
  • Требуется частый осмотр на предмет поглощения влаги

2. Reflectix (обертка для воздуховодов):

  • Очень эффективный и стабильный
  • Легкий
  • Состоит из наружных поверхностей из фольги, удерживающих пузырчатую упаковку между слоями полиэтилена.
  • Имеет R-значение 5.6, при установке в соответствии со спецификациями производителя.
  • Отсутствие риска проблем с влажностью, как в случае стекловолокна.

Обновлено 21 декабря 2017 г.

Что такое изоляция труб HVAC?

Что такое изоляция труб HVAC? По оценкам Управления энергетической информации США (EIA), на жилые и коммерческие здания в США приходится 39% общего потребления энергии (2019 г.).

Системы отопления, вентиляции и кондиционирования (HVAC) предназначены для обеспечения теплового комфорта и здоровой вентиляции (качество воздуха в помещении — IAQ) жильцам зданий.По оценкам EIA, на системы HVAC приходится 49% электроэнергии, потребляемой коммерческими зданиями. HVAC обычно включает (не все включено) пар, горячую воду, охлажденную воду и системы охлаждения с трубопроводами, воздуховодами, резервуарами, сосудами и оборудованием.

Помимо надлежащей установки, ввода в эксплуатацию и плана обслуживания, механическая изоляция играет важную роль в управлении теплопередачей и контролем конденсации в системах отопления, вентиляции и кондиционирования воздуха. Можно с уверенностью предположить, что все владельцы зданий хотят иметь энергоэффективную систему отопления, вентиляции и кондиционирования воздуха надлежащего размера.Владельцы зданий могут получить одну из самых быстрых окупаемости инвестиций, если механическая изоляция правильно спроектирована, установлена ​​и обслуживается.

Для трубопроводов систем отопления, вентиляции и кондиционирования воздуха, таких как системы охлаждения, охлаждения и водопровода, изоляция труб из эластомерного пенопласта с закрытыми порами является зарекомендовавшим себя выбором из-за ее структуры с закрытыми порами и встроенного пароизоляции. Эластомерная изоляция с закрытыми ячейками подходит для рабочих температур труб HVAC в диапазоне от -297 ° F до + 220 ° F (Aeroflex 257 °). Для «систем охлаждения» национальные энергетические нормы, такие как Стандарт 90 ANSI / Американского общества инженеров по отоплению, холодильной технике и кондиционированию воздуха (ASHRAE) / Общества инженеров по освещению (IES).1, Энергетический стандарт для зданий, за исключением малоэтажных жилых домов, Международный кодекс энергосбережения® (IECC®) и Международный кодекс экологичности строительства® (IgCC®), минимальная толщина изоляции труб ОВКВ в настоящее время колеблется от ½ дюйма до 1–1½ дюйма.

Основные проблемы, связанные с изоляцией труб HVAC на холодных линиях (ниже температуры окружающей среды), включают конденсацию, коррозию под изоляцией, защиту от ультрафиолета и рост плесени.

Изоляция труб для систем отопления, вентиляции и кондиционирования воздуха под маркой Aerocel® компании

компании Aeroflex является гидрофобной, что означает, что она не индуцирует и не реагирует с водяным паром, присутствующим в окружающей среде.При установленной надлежащей толщине изоляции, которая определяется рабочей температурой трубы, типом трубы, размером трубы, температурой окружающей среды, относительной влажностью и оболочкой, Aerocel EPDM будет контролировать конденсацию с помощью своей конструкции с закрытыми порами и встроенного пароизолятора.

Когда все швы изоляции труб HVAC должным образом герметизированы и заклеены клеем Aerocel и Protape® с нулевой проницаемостью, трубы будут хорошо защищены от потенциального проникновения водяного пара в систему изоляции. В экстремальных условиях, где факторами являются низкие рабочие температуры трубопроводов HVAC и высокие температуры и влажность окружающей среды, может потребоваться дополнительная пароизоляция.

Эластомерная изоляция Aerocel EPDM

по своей природе устойчива к плесени, поэтому в процессе производства биоциды не добавляются. Этот тип хладагента, охлажденной воды и изоляции водопроводных труб не будет служить источником пищи или воды для микробов при условии, что на них не будет пыли, мусора и конденсата.

Хотя изоляция труб из эластомерного пенопласта Aerocel EPRM по своей природе устойчива к ультрафиолетовому излучению, что означает, что она разрушается медленнее, чем традиционная изоляция труб из каучука NBR / ПВХ, национальные энергетические нормы требуют, чтобы защитное покрытие производителя наносилось для наружных работ, чтобы предотвратить солнечное излучение.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
