Монтаж греющего кабеля на трубу: видео, инструкция

Существует два основных способа монтажа нагревательного кабеля для обогрева трубопровода: прокладывание нагревательного кабеля внутри трубопровода и установка кабеля снаружи трубопровода.

О первом способе монтажа есть отдельная статья, где подробно рассказано об особенностях монтажа кабеля внутри трубопровода.

Второй способ – установка нагревательного кабеля снаружи трубопровода также имеет свои особенности и тонкости, зная которые можно выполнить работы не только качественно, но и значительно быстрее.

Особенности наружного способа установки греющего кабеля на трубу

Установка нагревательного кабеля снаружи трубопровода на наш взгляд является более предпочтительной по сравнению с установкой кабеля внутри трубы. К достоинствам такого способа монтажа можно отнести по следующее:

Отсутствие непосредственного контакта с обогреваемой средой – нагревательный кабель, установленный на трубу, работает в более «комфортных» условиях:
- нет постоянного воздействия движущейся жидкости;
- отсутствует воздействие химически активных веществ на оболочку кабеля, вызывающих ее ускоренное старение;
- лучшая электробезопасность – локальное повреждение участка кабеля по какой-либо причине не приведет к выходу из строя всего кабеля, кабель будет продолжать работу после ремонта данного участка. Аналогично повреждение участка кабеля внутри трубы (например, при монтаже или попадании в трубопровод постороннего предмета) приведет к затеканию жидкости под оболочку греющего кабеля, вследствие чего возможно возникновения короткого замыкания кабеля, а в некоторых случаях при отсутствии должной защитной аппаратуры к возгоранию греющего кабеля.
Безопасный монтаж кабеля – практически отсутствует риск повреждения кабеля при укладке: монтажник работает непосредственно с кабелем, видит все особенности объекта, шероховатости, неровности, повороты и т.д. Он также сразу заметит возможное повреждение кабеля и установит ремонтную муфту при необходимости. В случае с укладкой кабеля внутрь трубы работать приходится «вслепую», кабель может застрять в обоих направлениях, что неизбежно приводит к его повреждению.
Нет необходимости обеспечивать идеальную герметичность как самого нагревательного кабеля, так и концевой заделки, а также отсутствует узел выхода кабеля из трубопровода. Кабель, установленный внутри трубопровода, как правило, находится под избыточным давлением самого трубопровода, и к нему предъявляются повышенные требования к герметичности.

Проходное сечение трубопровода не занижается при установке кабеля обогрева. Это особенно актуально для трубопроводов небольшого диаметра, т. к. напор жидкости ощутимо снижается. Кроме того, различные взвеси, растворенные в жидкости, оседают на кабель внутри трубопровода, и со временем он обрастает грязью и еще больше снижает проходное сечение трубы.
Установка нагревательного кабеля внутри трубопровода может быть осуществлена только на участках между запорной арматурой, т.к. через нее пропускать кабель внутри трубы не допустимо. Наружный способ монтажа кабеля свободен от этого недостатка.

Минусы наружного способа монтажа греющего кабеля

Более сложный процесс монтажа по сравнению с установкой кабеля внутри трубы.

В случае повреждения нагревательного кабеля процесс демонтажа кабеля сильно затруднен из-за необходимости снятия теплоизоляции трубопровода.
Нагревательный кабель механически менее защищен, чем установленный внутри трубы.

В каких случаях применяют наружный способ обогрева трубопровода

Наружный способ обогрева трубопровода чаще всего применяется в следующих случаях:

На открытых участках трубопровода, находящихся выше уровня земли.
На трубопроводах, расположенных в неотапливаемых помещениях, где есть к ним доступ.
На разветвленной сети трубопроводов с большим количеством запорной арматуры, фланцев, фильтров, насосов и т.д.
На всех ответственных промышленных объектах, где важную роль играет надежность и безопасность работы системы электрообогрева.
На взрывоопасных объектах и предприятиях нефтегазовой, нефтехимической и других отраслях.

На объектах с диаметром трубопровода 80мм и выше, где применение внутреннего обогрева нецелесообразно из-за необходимости прокладывания кабеля в 2 и более нитки.

Греющий кабель наружный для обогрева труб

Применение того или иного вида кабеля для обогрева трубопровода снаружи определяется требованиями, предъявляемыми к системе обогрева, теплотехническими параметрами объекта и другими факторами.

В общем случае для наружного обогрева трубопровода подойдет любой нагревательный кабель, который удовлетворяет всем требованиям технического задания на объект обогрева: необходимой мощностью, соответствующей наружной оболочкой, возможностью установки во взрывоопасных зонах при необходимости и т. д.

Так, бытовых трубопроводов, том числе ПВХ и ПНД применяют кабель в полиолефиновой оболочке без металлической оплетки типа Samreg-хх-2, SRL-хх-2, где хх – удельная мощность кабеля 16, 24,30 и 40Вт/м.. На объектах с повышенными требованиями к пожаро и электробезопасности водопроводов применяют кабель с экраном Samreg-хх-2СR, SRL-хх-2CR и SRG-xx-2CR.

Акция В наличии

Саморегулирующийся кабель SRL 16-2

Розничная цена: 83 р. / м 100 р. / м

Акция В наличии Производим сами

Саморегулирующийся кабель SAMREG 16-2

Розничная цена: 95 р.

/ м 115 р. / м

В наличии

Саморегулирующийся кабель SRL 30-2

Розничная цена: 94 р. / м 110 р. / м

Для взрывоопасных объектов применяется кабель марки Alphatrace

ATL, ATM, ATM+ и ATE. Конкретное применение того или иного вида кабеля как уже говорилось зависит от конкретного объекта и применяемых на нем технологических режимов работы (пропарка, требуемая температура поддержания, допустимая температура остывания и т.д.).

Для бытового применения, обогрева небольших участков труб чаще всего применяется нагревательный кабель без оплетки марки Samreg-16-2 и Samreg-24-2 исходя из лучшего соотношения цена/качество, т. к. к таким объектам обогрева предъявляются минимальные требования.

Наружный монтаж нагревательного кабеля может быть осуществлен на любые типы и виды трубопроводов: стальные, из полимерных материалов (полиэтиленовые, ПНД, ПВХ и т.д.), резиновые и резинотканевые (шланги), асбестоцементные, стеклопластиковые и др.

Для определения конкретной марки нагревательного кабеля нужно выполнить теплотехнический расчет объекта с учетом его температурных режимов работы. Для этой цели рекомендуется заполнить опросный лист на обогреваемый объект и отправить его на расчет техническому специалисту.

Монтаж греющего кабеля на трубопровод

Наружный способ монтажа нагревательного кабеля предусматривает 2 вида укладки нагревательного кабеля.

Линейный – укладка осуществляется вдоль трубопровода по всей его длине в одну или несколько ниток параллельно. Количество ниток определяется теплотехническим расчетом на трубопровод.
Спиральный – укладка осуществляется путем обматывания кабеля вокруг трубопровода на всей его протяженности с определенным шагом, который зависит от мощности применяемого кабеля и тепловых потерь трубопровода.

Подготовка к монтажу нагревательного кабеля на трубу

Подготовительные работы к монтажу нагревательного кабеля делятся на два этапа: подготовка материалов и инструмента и подготовка объекта обогрева. В качестве материалов для монтажа греющего кабеля на трубопровод помимо самого нагревательного кабеля чаще всего идут следующие материалы:

комплект для заделки концов нагревательного кабеля в случае использования саморегулирующегося кабеля – обеспечивает герметичное оконцевание кабеля и подключение его к сети питания.

крепежная лента из армированного стекловолокна – обеспечивает надежное крепление кабеля к поверхности трубопровода. Устанавливается поперек трубопровода по всей его длине с шагом 300мм. В качестве аналога данной ленты в редких случаях применяют пластиковые стяжки для монтажа электропроводки.
алюминиевый скотч – обеспечивает лучшую передачу тепла от греющего кабеля и дополнительное его крепление к трубе. Устанавливается вдоль по всей длине нагревательного кабеля.
силовой питающий кабель – осуществляет подвод питания к нагревательному кабелю.
элементы автоматики – устанавливаются при необходимости и обеспечивают работу системы обогрева в автоматическом режиме.

Для промышленных объектов обогрева трубопроводов дополнительно применяются:

соединительные коробки для подвода питания к кабелю и датчикам системы обогрева.
крепежные элементы коробок.
шкафы управления с терморегуляторами и датчиками температуры для организации автоматической работы системы обогрева. В некоторых случаях устанавливаются промышленные контроллеры для организации мониторинга системы обогрева.

Комплект для заделки

Монтажная лента

Алюминиевый скотч

Силовой кабель

Основными инструментами для монтажа нагревательного кабеля на трубу для бытовых и небольших гражданских объектов являются: строительный нож, пассатижи, бокорезы, промышленный фен для работы с нагревательным кабелем, набор отверток для подключения к питающей сети, а также мультиметр для проверки качества соединений. Для промышленных объектов помимо вышеперечисленных инструментов потребуется набор ключей и шестигранников, шуруповерт для монтажа соединительных коробок, удлинитель, обжимник наконечников, горелка газовая (применяется при отсутствии подвода питания к объекту для работы с термоусадкой) и мегаомметр для проверки сопротивления изоляция кабеля.

Перед началом работ трубопровод, на который планируется устанавливать кабель, необходимо подготовить. В месте установки нагревательного кабеля трубопровод должен быть очищен от грязи, окислов, выступающих частей и т.д. До начала работ по монтажу кабеля на трубопровод должны быть закончены все сварочные, покрасочные и иные виды работ. Также должно быть предусмотрено питание на объекте обогрева с возможностью подключения необходимой мощности системы обогрева.

Этапы монтажа греющего кабеля на трубопровод

Определение необходимой длины нагревательного кабеля для участка трубопровода, где будет осуществлен монтаж.
Установка концевой заделки для нагревательного кабеля. Муфтирование кабеля можно посмотреть в отдельной статье.
Прокладывание нагревательного кабеля по трубопроводу в соответствии с документацией или планом работ.
Установка соединительной муфты для нагревательного кабеля.
Прокладка силового кабеля для греющей секции и подключение его к питающей сети.
Монтаж датчика температуры при необходимости.
Монтаж и настройка терморегулятора или иного прибора автоматики в случае его использования в системе обогрева.
Проверка работоспособности системы электрообогрева.

Для промышленных объектов дополнительно необходимо выполнить следующие работы:

установка соединительных и контрольных коробок.
подключение силового кабеля и нагревательных секций в коробках.
подключение контрольного кабеля и датчика температуры в контрольной коробке.
установка и подключения шкафа управления электрообогревом.
проверка работоспособности каждой секции электрообогрева, составление актов замеров сопротивления изоляции секций.
проверка работоспособности системы электрообогрева в целом.

Особенности монтажа нагревательного кабеля на трубопровод

При монтаже нагревательного кабеля на трубопровод есть некоторые особенности, которые необходимо учитывать при производстве работ:

Установка кабеля вдоль трубопровода

Кабель устанавливается выше самой нижней точки трубопровода справа или слева от нее. Если торец трубы представить как циферблат часов, то кабель должен быть смонтирован на уровне 4 или 8 часов. Эти места считаются оптимальными для монтажа. Для двух ниток кабеля монтаж кабеля осуществляется также на этих уровнях. При монтаже 3х ниток и более кабель устанавливается на одинаковом расстоянии друг от друга.
Крепление кабеля осуществляется монтажной лентой из стекловолокна с шагом 250-350мм. Для надежного крепления рекомендуется монтажную ленту обмотать вокруг трубы 2 раза (сделать 2 витка ленты вокруг трубы).
На вертикальные подъемы трубы необходимо делать запас кабеля таким образом, чтобы он проходил по наружному радиусу поворота трубопровода.
Для подключения к сети через муфтовое соединение или через коробку необходимо оставлять запас кабеля не менее 300-400мм. Также запас оставляется на организацию концевой заделки.
Не допускается чрезмерное натяжение греющего кабеля, установка на острые кромки, различного рода удары и иные механические воздействия на кабель.
Не допускается крепить кабель проволокой, металлическими полосками и т.д. во избежание его повреждения, а также обычным скотчем во избежание возможного возгорания или отклеивания мест крепления.
После монтажа кабель по всей длине проклеивается алюминиевым скотчем. Для установки кабеля на трубопровод из материалов, которые плохо проводят тепло (ПНД, ПЭ и т.д.), рекомендуется проклеить алюминиевым скотчем сам трубопровод либо полностью, либо ту часть, где будет лежать греющий кабель, а затем уже смонтировать греющий кабель, который сверху еще раз закрыть алюминиевым скотчем.

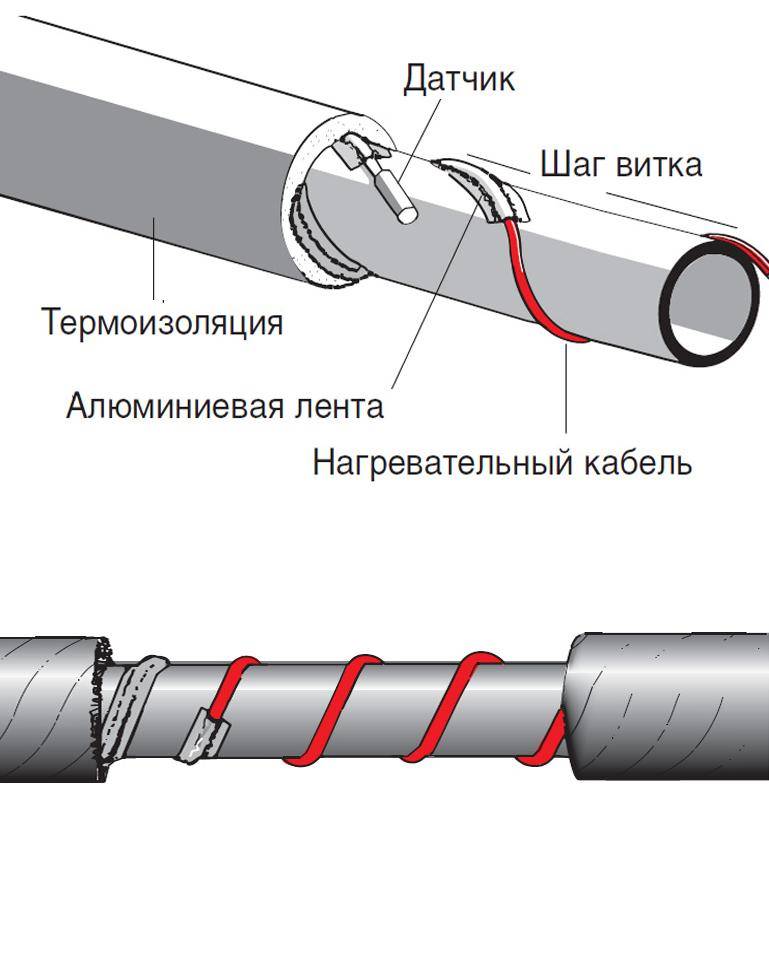

Установка кабеля по спирали

Кабель укладывается по спирали с определенным шагом укладки. Шаг укладки (намотки) кабеля определяется по формуле:

W = (3.14 * D) / √((P_пот/Р_уд)²-1), где

W – шаг укладки в метрах.

D – диаметр трубопровода в метрах.

P_пот – расчетная удельная мощность тепловых потерь в Вт/м.

P_уд – удельная мощность нагревательного кабеля в Вт/м.
Витки кабеля не следует располагать слишком близко друг к другу. Не допускается их делать ближе чем минимальный радиус изгиба, указанный в технических данных на кабель, т.к. это приведет к преждевременному выходу его из строя и снижению рабочих характеристик.
Если коэффициент укладки, т.е. выражение P_пот / Р_уд по расчетам получился более 1.7-1.8, рекомендуется перейти на линейную укладку в 2 и более нитки.
Крепить кабель дополнительно при спиральной укладке не обязательно, однако необходимо проклеить его также по всей длине алюминиевым скотчем.

Установка кабеля на разветвленном трубопроводе

На Т-образном соединении рекомендуется ставить соединительную коробку. В случае, если отвод от магистрального трубопровода имеет небольшую длину, можно вместо установки коробки сделать петлю на длину отвода и вернуть кабель на магистральный трубопровод, и далее осуществлять монтаж без разрыва кабеля. При этом необходимо, чтобы общая длина секции с учетом двойного обогрева всех отводов не превышала максимально допустимую длину для данного вида кабеля.
В случае установки коробки на Т-образном соединении трубопровода необходимо для каждой секции сделать запас в 300-400мм, чтобы удобно было заводить кабели в коробку и осуществлять их подключение.

Установка кабеля на запорной арматуре и фитингах

Установка нагревательного кабеля на запорной арматуре описана в отдельной статье. Здесь же отметим, что на всю запорную арматуру необходимо делать запас кабеля с целью свободного съема/установки и замены арматуры при проведении ремонтных работ. Количество кабеля запаса на каждый вид арматуры в зависимости от диаметра указан в специальных таблицах.

Проверка работоспособности кабеля

Проверить сопротивление изоляции нагревательной секции после монтажа с помощью мегаомметра (при наличии прибора). Сопротивление секции должно быть не менее 0.5 Мом
Измерить мультиметром сопротивление между токоведущими жилами для оценки работоспособности кабеля. Сопротивление не должно быть нулевым (короткое замыкание) или бесконечность (обрыв). Если это обнаружено, секцию к сети питания подключать нельзя, необходимо выявить причину (обычно это концевая или соединительная заделки). Если сопротивление имеет некоторое промежуточное значение, считается, что нагревательная секция прошла данную проверку. Более точное значение сопротивления указать для саморегулирующегося кабеля невозможно, т.к. оно зависит от многих факторов.
После замера сопротивлений нагревательная секция подключается к питающей сети. Наблюдается процесс нагрева секции до рабочей температуры с помощью пирометра или иного прибора для измерения температуры.

Рис. 1 Монтаж саморегулирующегося кабеля на прямом участке

Рис. 2 Типовые узлы монтажа нагревательного кабеля

Бесплатный подбор греющего кабеля за 2 часа

Спасибо, наш менеджер свяжется с вами в ближайшее время

Заполните обязательные поля

Отправляя форму, вы даете свое согласие на обработку персональных данных.

Расчеты будут отправлены на Ваш e-mail, внимательно проверьте данные при отправке.

Статьи на тему

Правила монтажа греющего кабеля для обогрева канализационных труб

Канализационные трубы, проложенные в промерзающем в зимнее время грунте, для бесперебойной работы и предотвращения аварийных ситуаций рекомендуется в холодное время года обогревать.

Наиболее эффективным на сегодня методом является электрический обогрев с помощью саморегулирующегося кабеля. Такой кабель, реагируя на изменения температуры на каждом участке канализационной трубы, избирательно обогревает все части трубопровода с нужной интенсивностью.

Особенности применения саморегулирующегося кабеля

При устройстве системы обогрева канализационных труб необходимо следовать таким рекомендациям:

выбирать нужно кабель с погонной удельной мощностью порядка 35 Вт/м;
монтаж осуществляется с помощью алюминиевой клейкой ленты;
особенность саморегулирующегося кабеля — его можно делить на отрезки любой длины;
отрезки длиной более 80 м можно подключать каждый в отдельности к щиту или в розетку

Важно! Кабель для обогрева канализационных труб прокладывается снаружи трубы. Внутри его прокладывают крайне редко, лишь в исключительных случаях.

Подготовка к монтажу греющего кабеля

Перед прокладкой греющего кабеля по трубе следует подготовить его к монтажу, соединив с кабелем питания. Для этого необходимо выполнить следующие операции:

Предварительно надеть внешнюю термоусаживающую трубку большого диаметра на греющий или питающий кабель
Зачистить конец греющего кабеля от внешней оболочки на 5 см и расплести оплетку.
Свить оплетку в одну жилу — она используется для подключения заземления.
Снять внутреннюю изоляцию, отступив от внешней на 2 см.
Отделить саморегулирующуюся матрицу вровень в внутренней изоляцией и разогрев ее феном аккуратно снять, чтобы не повредить токопроводящие жилы.
Надеть на концы токопроводящих жил соединительные гильзы и обжать их.
На каждую токопроводящую жилу в отдельности надеть термоусадочную трубку малого диаметра так, чтобы она доходила до середины гильзы. Удерживая каждую трубку на проводнике пинцетом, нагреть ее строительным феном до появления по краям клея.
Надеть на греющий кабель термоусаживающую трубку большого диаметра так, чтобы она доходила до оплетки и внешней оболочки и закрывала место выхода жил. Прогреть феном и зажать узконосыми плоскогубцами середину — так токопроводящие жилы будут изолированы друг от друга в месте соединения.
С питающего кабеля снять на 8 см защитную оболочку. Разделить провода — заземляющий провод оставить длиной 8 см, токоведущие жилы укоротить до 3,5 см. Каждый провод зачистить на 6 мм и надеть на них термоусадки.
Соединить провода греющего кабеля с сетевым кабелем, обжать соединения кримперами. Сдвинуть термоусадки до середины соединений и аккуратно нагреть для обсадки до появления клея. Надеть термоусадку на заземляющий провод питающего кабеля. Соединить жгут из металлических оплеток и заземляющий провод с помощью втулки. Заизолировать место соединения термоусадочной трубкой. Надвинуть на соединение внешнюю термоусадочную муфту большого размера. Обсадить феном, дать остыть.

Соединение готово.

Монтаж греющего кабеля на трубу

Греющий кабель на трубу может укладываться двумя способами: горизонтально вдоль трубы по ее поверхности или обвивая спиралью вокруг трубы.

При прокладке кабеля должны выполняться такие правила:

Трубы пластиковые или ПВХ предварительно обматывают алюминиевой фольгой — это способствует их равномерному прогреванию.
Крепление кабеля выполняется алюминиевой клейкой лентой, которая обеспечивает его плотное прилегание к трубе.
Предварительно на трубу наносится разметка. Пересечение кабеля не допускается.
Необходимо обеспечить защиту кабеля от влаги. Для этого рекомендуется кроме теплоизоляции трубопровода обеспечить и гидроизоляцию.
При монтаже нельзя допускать, чтобы радиус изгиба кабеля был меньше минимально допустимого, указанного в характеристиках.
Обязательно нужно следить за тем, чтобы кабель не оказался на остром предмете.
Не допускается подключать кабель, смотанный в бухту.

Грамотное выполнение всех рекомендаций и инструкций позволить выполнить монтаж правильно и даже в лютые морозы канализационные трубы не промерзнут.

Оставить заявку на расчет

Как предотвратить замерзание труб с помощью нагревательных кабелей для труб

МАГАЗИН ПОПУЛЯРНЫХ ПРОДУКТОВ

Когда температура падает до опасно низких значений, многие дома и здания подвергаются повышенному риску замерзания труб и клапанов. Когда вода замерзает (20 градусов по Фаренгейту), это заставляет воду расширяться; расширение внутри труб приводит к разрыву замороженных труб ! Предотвратите замерзание труб зимой с помощью нагревательных кабелей BriskHeat! Саморегулирующийся нагревательный кабель обеспечивает защита труб от замерзания когда вам это нужно больше всего; саморегулирующиеся нагревательные кабели специально разработаны для защиты от замерзания и предотвращения обледенения или оттаивания металлических или пластиковых труб и арматуры и при опасно низких температурах; до минус 40 градусов по Фаренгейту или минус 40 градусов по Цельсию. Прочная конструкция промышленного класса позволяет нагревательным кабелям быть надежным решением для защиты от замерзания даже при самых экстремально низких температурах.

Почему саморегулирующийся нагревательный кабель?

Автоматически регулирует тепловую мощность в зависимости от температуры поверхности и окружающей среды
Регулятор температуры не требуется
Готовый к подключению шнур питания в собранном виде
Заземленная конструкция для дополнительной безопасности
Подходит для экстремально холодных условий до -40°F (-40°C)
Сейф для внутреннего и наружного использования
Безопасный нагревательный кабель для легкой установки внахлестку

Электрообогрев, ленточный или поверхностный обогрев или обогрев с помощью электрообогрева поддерживают и повышают температуру труб для предотвращения замерзания. В противном случае известное как обогрев с помощью нагревательного кабеля, в котором используется электрический нагревательный элемент и оборачивается длина труб для прямой подачи тепла.

Решения BriskHeat предварительно собраны, просты в установке и готовы к работе по принципу plug-and-play ! Они даже автоматически регулируют тепловую мощность в зависимости от температуры поверхности и окружающей среды. Если вы ищете нагревательную ленту для труб, наш саморегулирующийся нагревательный кабель является идеальным решением для предотвращения замерзания труб!

Шаг 1: Выберите греющий кабель

Используя следующую таблицу, определите греющий кабель для труб, подходящий для обогрева металлических или пластиковых (ПВХ) труб. Мы рекомендуем саморегулирующиеся нагревательные кабели SpeedTrace

Добавьте 1 фут (30 см) к длине трубы для каждого клапана или патрубка в вашей системе трубопроводов. Таблицы предполагают самую низкую наружную термостойкую водонепроницаемую, огнестойкую теплоизоляцию. (готовая пена). Для защиты до -20°F (-29°C) используйте изоляцию толщиной 1 дюйм (25 мм).

BriskHeat SpeedTrace Trace Heating Кабели подходят для использования внутри и вне помещений, их можно безопасно накладывать друг на друга и изолировать. С нагревательными кабелями BriskHeat нет необходимости в регуляторе температуры, поскольку наши нагревательные кабели для труб автоматически регулируют тепловую мощность в зависимости от температуры поверхности и окружающей среды.

Шаг 2. Выберите способ установки нагревательного кабеля для обмотки трубы

Существует два простых варианта установки нагревательного кабеля:

Вариант первый: установка нагревательного кабеля по прямой линии

Самый простой и идеальный тип установки для труб меньшего диаметра (менее 3 дюймов)

Просто проложите нагревательный кабель вдоль нижней части трубы по прямой линии на нижней половине трубы в положении «четыре» или «восемь часов».
Прикрепите нагревательный кабель к трубе, обмотав трубу куском стекловолокна или алюминиевой клейкой ленты; с интервалом в 1 фут
Кабель нагревателя трубы должен касаться трубы
Между кабелем и трубой не должно быть больших воздушных зазоров

ПРИМЕЧАНИЕ : При креплении нагревательного кабеля к трубе не используйте виниловую изоляционную ленту, клейкую ленту, металлические ленты или проволоку. Прикрепите кабель к трубе с помощью только стекловолоконной или алюминиевой клейкой ленты или пластиковых кабельных стяжек

Второй вариант: установка нагревательного кабеля со спиральной обмоткой

Это обеспечивает равномерный нагрев больших труб и идеально подходит для труб большего диаметра (от 3 дюймов)

Просто оберните нагревательный кабель вокруг трубы; на длину трубы.
Подвешивание петли через каждые 10 футов. Чтобы определить длину петли, разделите длину нагревательного кабеля на длину вашей трубы и умножьте на 10.
Прикрепите его к трубе, обмотав трубу куском клейкой ленты из стекловолокна с интервалом в 1 фут.
Выровняйте расстояние между спиралями, сдвинув витки вдоль трубы.
Кабель должен касаться трубы
Между кабелем и трубой не должно быть больших воздушных зазоров.
Если на конце трубы остался лишний кабель, сложите его вдвое вдоль трубы.

ПРИМЕЧАНИЕ : При креплении нагревательного кабеля к трубе не используйте виниловую изоляционную ленту, клейкую ленту, металлические ленты или проволоку. Прикрепите кабель к трубе, используя только стекловолоконную или алюминиевую липкую ленту или пластиковые кабельные стяжки

Шаг 3. Установка изоляции трубы

Надежная система нагревательного кабеля SpeedTrace зависит от правильно установленной и сухой, защищенной от атмосферных воздействий теплоизоляции, такой как INSUL-LOCK DS Гибкая изоляция трубы с закрытыми порами

Убедитесь, что не менее ½ ” из предварительно сформованной пены или эквивалентной теплоизоляции, и что все трубопроводы, включая клапаны, соединения и отверстия в стенах, полностью изолированы, как показано на рисунке
Для защиты до -20°F (-29°C), используйте изоляцию толщиной 1 дюйм (25 мм).
Установите изоляцию на трубопровод как можно скорее, чтобы свести к минимуму вероятность механического повреждения после установки.
Убедитесь, что этикетка греющего кабеля SpeedTrace видна снаружи теплоизоляции.

Нагревательные кабели BriskHeat SpeedTrace можно изолировать безопасно!

Шаг 4.

Завершение установки

Во избежание повреждения нагревательного кабеля или шнура закрепите шнур питания (холодный провод) пластиковой кабельной стяжкой, лентой из стеклоткани или изолентой, как показано

Электрические маркировки, указывающие на наличие нагревательного кабеля для электрических труб, прилагаются к нагревательному кабелю. Прикрепите прилагаемые этикетки «Electrical Tracing» на внешней поверхности изоляции трубы с интервалом одна этикетка на каждые 10 футов (3 м) трубы, чтобы указать наличие нагревательного кабеля SpeedTrace.

Шаг 5. Запуск нагревательного кабеля

Вставьте нагревательный кабель в розетку с защитой от замыкания на землю.
Проверьте автоматический выключатель, чтобы убедиться в наличии питания на кабеле.
Стоячая вода в трубе должна стать теплой в течение часа.

ОБЩИЕ УКАЗАНИЯ

Устанавливайте только в доступных местах; не устанавливайте за стенами или там, где кабель может быть скрыт.
Не прокладывайте нагревательный кабель через стены, потолки или полы.
Подключайте только к розеткам с защитой от замыканий на землю, которые были установлены в соответствии со всеми действующими национальными и местными нормами и стандартами и защищены от дождя и другой воды.
Не использовать на гибких виниловых трубках (таких как садовый шланг)
Устанавливайте с огнеупорной водонепроницаемой теплоизоляцией толщиной не менее ½ дюйма.
Никогда не используйте на трубах, температура которых может превышать 150°F (65°C).
нельзя использовать для стационарных установок. Для временных установок обратитесь к местным электротехническим и противопожарным нормам.

РУКОВОДСТВО ПО УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ

ПРОБЛЕМА	РАСТВОР(Ы)
Греющий кабель не нагревается целиком	Убедитесь, что нагреватель подключен к правильному напряжению. Проверьте, есть ли показания сопротивления (не обрыв цепи) в нагревателе с помощью омметра.
Часть нагревательного кабеля не нагревается	Осмотрите необогреваемый кабель на наличие повреждений.
Автоматический выключатель срабатывает	Подтвердить, что автоматический выключатель способен справиться с требованием нагревателя по току. Осмотрите обогреватель и шнур на наличие повреждений.

Как установить нагревательные ленты на трубу? – HEATIT

При понижении температуры. вам нужно убедиться, что ваши трубы не замерзнут или еще хуже. лопнуть от холода! Установка тепловых кабелей и изоляции для защиты труб от замерзания — очень простая работа, если вы знаете, как это сделать правильно. Вот пошаговое руководство.

Как установить нагревательный кабель постоянной мощности?
1. Перед укладкой нагревательного кабеля убедитесь, что область на трубе и вокруг нее свободна от острых краев и горючих материалов. Прежде чем продолжить, удалите старые нагревательные ленты и с помощью напильника удалите все острые края.
2. Убедитесь, что правильно заземленная электрическая розетка находится достаточно близко, чтобы подключить кабель. Мы настоятельно рекомендуем использовать защищенную схему GFCI. Используйте на 120 вольт и убедитесь, что электрическая розетка не перегружена. Этот нагревательный кабель будет потреблять пять ампер или меньше электроэнергии. Если необходим удлинитель, используйте заземленный шнур только такого размера, который подходит для использования вне помещений.
3. Прежде чем начать, убедитесь, что вы выбрали правильный кабель с правильной длиной.
4. Термостат (штуцер или конец нагревательного кабеля) должен быть плотно прижат к трубе и закреплен качественной изоляционной лентой. Термостат следует размещать на самом холодном конце трубы, чтобы включать и выключать кабель в целях энергосбережения.
5. Наклейте изоленту хорошего качества с интервалом 15 см, чтобы закрепить нагревательный кабель прямо вдоль трубы. Минимальный радиус изгиба нагревательного кабеля составляет 1 дюйм.
6. Минимальная температура монтажа данного нагревательного кабеля составляет -10°C. Никогда не устанавливайте нагревательный кабель, если температура кабеля ниже этой температуры. Если нагревательный кабель свисает (из-за холода), сначала размотайте его, а затем подключите к розетке с номинальным напряжением (120 В), пока он не станет теплым и гибким, прежде чем распаковывать его и накладывать на трубу.
7. Затем используйте изоляцию из стекловолокна толщиной не более 1/2″ поверх нагревательного кабеля для защиты от более низкой температуры. Изоляция, нанесенная на нагревательный кабель, также должна быть нанесена на термостат. Утеплитель должен быть защищен дополнительным водонепроницаемым нахлестом с использованием встречной навивки.

Как установить саморегулирующийся нагревательный кабель?
1. Перед установкой кабеля убедитесь, что труба сухая и на ней нет острых поверхностей.
2. Присоедините кабель к трубе прямым, спиральным или множественным движением.
3. Проверьте длину кабеля и трубы. Если они одинаковые, проведите его прямо по дну трубы. Если необходимы два нагревательных кабеля, поместите их в положения «4 часа» и «8 часов». Если необходимы три нагревательных кабеля, поместите их в положения «11 часов» или «1 час» и «4 часа» и «8 часов». Вы можете проверить рисунок 1 для деталей.
4. Если кабель длиннее трубы и менее чем в два раза превышает длину трубы. Вы можете намотать кабель по всей длине трубы. Вы можете подвесить петлю через каждые 10 футов, как показано на рисунке 2. Вы можете определить длину петли (разделите длину кабеля HEATIT на длину вашей трубы и умножьте на 10). Вот пример: длина кабеля, который вы будете использовать, составляет 75 футов, а длина трубы — 60 футов. Вы можете оставить 12-футовую петлю нагревательного кабеля на каждом 10-футовом участке трубы. Удерживайте центральное положение петли и оберните петлю вокруг трубы. Вы можете двигать витки вдоль трубы, чтобы расстояние между петлями было равномерным. Закрепите центр петли на трубе стеклянными лентами. Вы можете проверить рисунок 2 для деталей.
5. Если на конце трубы остался лишний кабель, можно свернуть вдоль трубы вдвое.
6. При наличии клапанов, фланцев, патрубков и т. д. может потребоваться подготовка дополнительных нагревательных кабелей.
7. Для крепления кабеля к трубе можно использовать ленту из стекловолокна JSR03. Не используйте виниловую ленту, металлическую изоленту или проволоку.
8. Используйте изоляцию из стекловолокна толщиной не менее 1/2 дюйма (12,7 мм) или эквивалентные теплоизоляционные материалы для покрытия всей трубы, соединений, клапанов, стыков, отверстий в стенах и т. д. Если температура окружающей среды ниже -20°F (-29°C), пожалуйста, используйте изоляционный материал толщиной 1 дюйм. Теплоизоляция должна быть гидроизолирована (полиэтиленом или другими паронепроницаемыми материалами) в местах возможного проникновения воды и контакта с изоляционными материалами. Вы можете проверить рисунок 3 для деталей.
9. Вы можете проверить установку компенсатора натяжения по рисунку 4. Закрепите шнур питания (холодный провод) пластиковой кабельной стяжкой, лентой из стеклоткани или клейкой лентой.
10. Разместите предупреждающие этикетки на внешней стороне изоляции трубы и шнура питания. Предупреждающие таблички должны быть размещены на видном месте, чтобы указать на наличие электрического нагревательного кабеля.

В чем разница между саморегулирующимся тепловым кабелем и тепловым кабелем постоянной мощности?

Греющий кабель постоянной мощности — это нагревательный кабель с постоянной мощностью. Когда вы используете этот кабель, он будет производить одинаковое количество тепла, будь то зима или лето. Простыми словами. Греющий кабель постоянной мощности не зависит от изменения температуры внутри трубы или окружающей среды. Дает постоянную тепловую мощность.

Саморегулирующийся нагревательный кабель представляет собой тип нагревательного проводника, который может изменять свою температуру в зависимости от температуры окружающей среды.
