Сегодня практически во всех квартирах или частных домах есть телевизор чуть ли не в каждой комнате. Где должна находиться функциональная антенная розетка?

Для получения сигнала лучшего качества специалисты рекомендуют применять современный эффективный кабель, такой как SAT 703. Использование кабелей РК-75 и их аналогов сейчас совсем не актуально. Причины:

1. Слабое качество сигнала.
2. Кабель сильно восприимчив к волнам от электроприборов.

Поэтому разумно прокладывать современные кабели. Если в квартире кабели идут к телевизорам, применяется специальная разводка, то провода лучше располагать друг от друга минимум на 10 см. Хотя во многих современных моделях телевизоров устроены специальные фильтры. Они защищают от наводок в бытовой электросети. Да и бытовых аппаратов с излучением становится все меньше. Если в доме такая техника, то указанный критерий можно не соблюдать и монтировать провода более плотно.

Установка розеток в стену сделать самому своими руками

Перед установкой розетки в стену вы должны обратить внимание на то, что в продаже имеются накладные…

Схемы монтажа телевизионных розеток

Если в квартире имеется минимум два телевизора, а для вхождения антенного кабеля есть только один проем, нужна грамотная разводка. Для этого задействуется специальный разветвитель – сплиттер. Он имеет один вход и 2-4 выхода.

Подключение антенной розетки можно осуществлять по нескольким схемам. Выбор той или иной схемы обусловлен спецификой квартиры и условиями работ.

Существуют такие схемы для данных операций:

1. «Звезда».
2. Проходная.

Схема «Звезда»

Когда антенный сигнал или сигнал в кабельной системе характеризуется хорошей мощностью, специальный усилитель сигналов не требуется. Сигнал просто разводится на нужное число ТВ-розеток. В обратном случае такой усилитель необходим. И для него нужно предусмотреть место с адаптером питания в распределителе. Вход этого устройства присоединяется к антенне, а выход следует на телевизор, разветвитель. В приведенной схеме он располагается до сумматора.

Узнаем как настроить тюнер спутниковой антенны…

Инструкция по самостоятельной установке – настройке системы спутникового телевидения окажется…

Установка антенных розеток по данной схеме очень популярна. Причины тому следующие:

1. Выход кабелей получается из одного участка. Это существенно облегчает монтаж распределительного короба.
2. Сигналы практически не затухают.
3. Если какая-нибудь антенная розетка неисправна, это никак не отражается на других таких элементах в сети.

Главный недостаток этой схемы связан с солидными тратами антенного кабеля. Но если хозяева делают ремонт на долгие годы, то экономия на кабеле здесь не логична.

Проходная схема

Монтаж антенных розеток по данной схеме последовательно соединяет их в группу. Количество розеток зависит от их моделей и марок. Например, для моделей «Шнайдер» из категории «Уника» максимальное число проходных розеток – 3. Причина – в каждой такой розетке сигнал затухает определенным образом.

Заключительная розетка в этом плане является оконечной. На представленном изображении отражается комбинированный план. Здесь розетки подключаются по одиночному и проходному методу. Там, где выходит сплиттер, в левой стороне устроена стандартная одинарная антенная розетка (ТВ1- на схеме). С правой стороны – проходные розетки, три штуки (ТВ2-ТВ4). Также в конце схемы есть и еще одна розетка – оконечная (ТВ5).

Узнаем как подключить витую пару к розетке? Витая пара для…

Как подключить витую пару к розетке: прокладка кабеля, установка розетки, выбор стандарта…

Если сигнал от провайдера очень мощный, можно устроить схему из 10 розеток (максимум).

Данный метод подключения позволяет серьезно сэкономить на покупке антенного кабеля. Есть здесь и свои слабые стороны:

1. В начальной проходной розетке может обрываться контакт, или он может иметь плохое качество. В результате последующие розетки остаются без сигнала.
2. Высокие ценники.

Разновидности телевизионных розеток

Розетка с антенной имеет три разновидности, а именно:

1. Оконечные. Они замыкают проходную разводку.
2. Проходные. Предусмотрены для шлейфовой схемы. В ней им отводятся следующие позиции: самое начало и середина.
3. Одинарные или стандартные. Обычно задействуются в схеме «Звезда». Их подключения идет сразу к сплиттеру.

Нюансы выбора ТВ-розетки

Выбирая подходящую розетку, важно учитывать такие факторы:

1. Вид проводов. Они не должны ухудшать интерьер, обязаны подходить для скрытого монтажа.
2. Число работающих телевизоров и методы их подключения. Могут потребоваться и проходные, и одиночные розетки. Например, чтобы эффективно подсоединить три приемника, нужно монтировать три розетки: две проходных, одну оконечную.
3. Их внешний облик. Он должен характеризоваться аккуратностью и привлекательностью.
4. Материалы должны быть очень прочными.
5. Удобства для монтажных работ и последующей эксплуатации.

Лучшие позиции телевизора

Сегодня очень часто телевизор крепится на стену. Для этого требуются расчеты его оптимальных позиций. Позиции экрана определяются расположением мебели и местом, откуда в основном планируется просмотр телепрограмм. Специалисты не советуют ставить приемник напротив окна.

Обязательно прикрывается розеточный блок. Для окончательного решения по высоте расположения телевизора используется предпочитаемая позиция просмотра.

Благодаря верным расчетам в этом вопросе:

1. Розетки, контакты, провода полностью скроются за телевизором.
2. Телевизор максимально плотно прижмется к стене, станет частью дизайна.
3. Отпадут сложности с кронштейном под приемник.
4. Будут легко подключаться: витые пары, кабель HDMI, винчестер и прочие коммуникации.

Установка антенной розетки в гостиных обычно делается на высоте 1,3-1,4 м от пола до середины розетки.

Расчет позиции розетки в прочих местах должен учитывать высоту крепежа телевизора. К ней приплюсовывается половина высоты данного приемника. Далее вычитается высота рамки розетки.

Пример.

Телевизор имеет высоту 50 см (половина – 25). Высота его крепежа – 135 см, а рамки – 9 см. Арифметика простейшая: 135 + 25 – 9 = 153 см. Это оптимальная высота для розеточного блока. Согласно этим результатам, розетки обычно не достают до верхнего края телевизора на 4-5 см (минимум).

Подготовка телевизионного кабеля

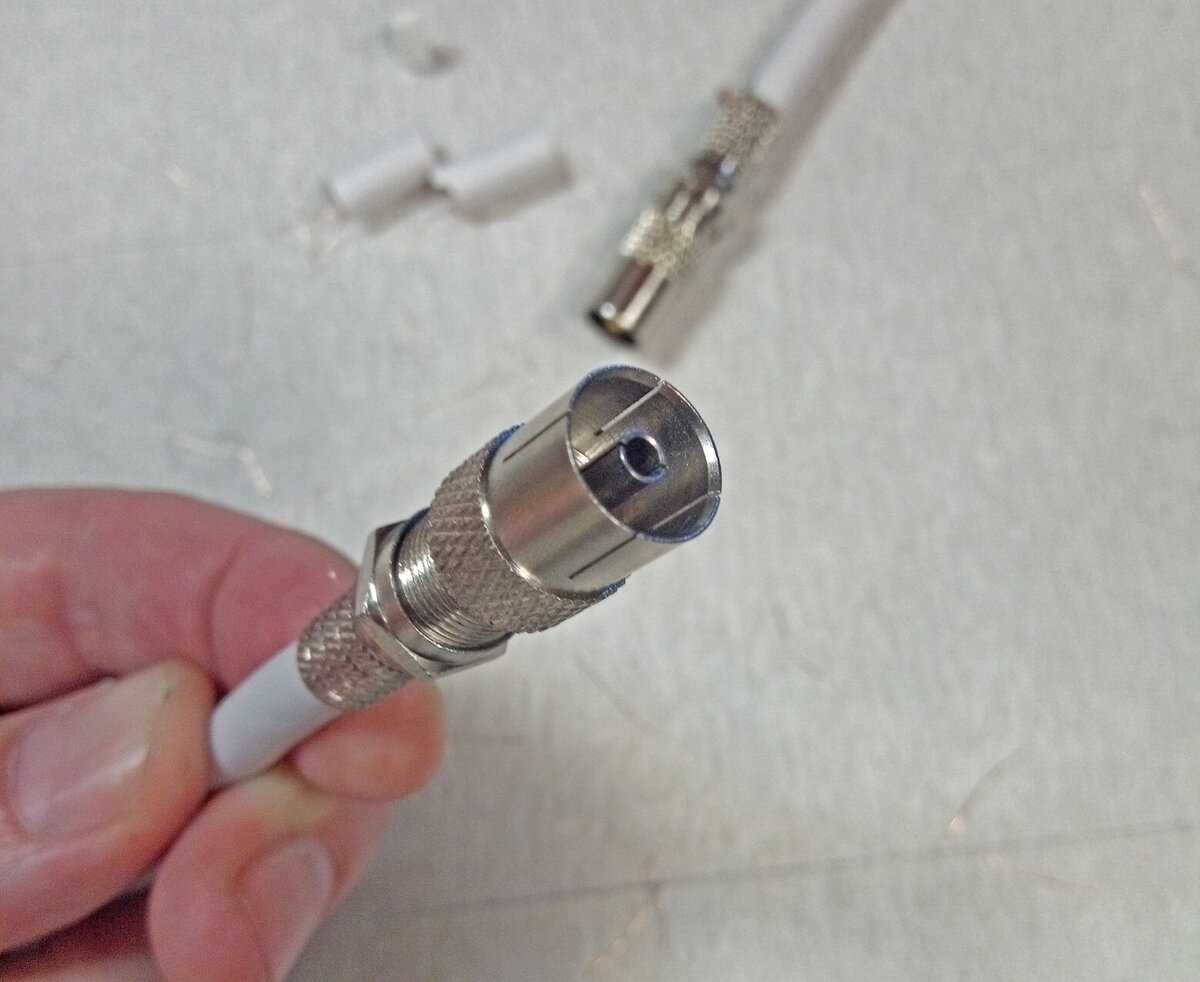

Антенная розетка соединяется с приемником с помощью отрезка кабеля и двух адаптеров (для телевизора и розетки). Вычисляется длина, от кабеля отрезается часть. Для крепежа адаптеров подготавливаются оба его окончания.

От края на дистанции 1,2-1,5 см по наружной изоляции круговой надрез. Важно не повредить оплетку. Изоляция из ПВХ остается. Неизолированную оплетку нужно скрутить, отогнуть фольгу и аккуратно срезать.

Второй похожий надрез следует по диэлектрику на дистанции 1-2 см от края. Сам диэлектрик устраняется, оголяется стержень (он из меди). На кабель необходимо прикрутить F-коннектор. Затем можно ввинчивать штекер, имеющий наконечник. Те же операции совершаются с другим окончанием кабеля.

Кабель подготовлен. С его помощью розетка взаимодействует с телевизором. Далее можно устанавливать розетку, строго соблюдая правильный алгоритм действий.

Критерии правильного монтажа ТВ-розетки

Для примера применяется одиночное изделие фирмы «Шнайдер». Его наименование MGU5.462.18ZD.

Далее представлен пошаговый инструктаж, как подключить такую антенную розетку

1. С розетки снимается ее корпус. Вырезается пространство для подрозетника – монтажный короб. От кабеля, выходящего из него, нужно сохранить 15 см.

2. Ликвидируется часть его наружной изоляции. Остается только экранирующая оплетка и основная жила. Сколько должно остаться сантиметров, указано на изображении ниже.

3. Снимается лицевая панель. Ослабляется прижимной винт. Так кабель будет свободно проникать в отверстие, предусмотренное для него.

Для лучшего обзора предложено изображение розетки снизу от вхождения кабеля

На фото обведено отверстие, через которое можно визуально контролировать соединения основной жилы кабеля.

Второе отверстие – для экрана. Это контактные участки присоединения розетки.

4. Кабель помещается в отверстие по имеющейся стрелке до предела и зажимается. Для зажима используется прижимный механизм. Поворачивается винт. Излишние усилия здесь не нужны. Главное – кабель не должен болтаться. Иначе поступающий сигнал может содержать помехи.

5. До помещения розетки в монтажный короб нужно ее прозвонить. Для этого применяется тестер. Задача — выявить короткое замыкание оплетки с основной жилой. Если замыкания и других недочетов нет, можно ставить розетку.

6. Без перегибов кабеля розетка аккуратно помещается в монтажный короб и фиксируется с помощью винтов. Надевается и защелкивается лицевая консоль розетки. Перед финальной фиксацией винтов и помещения рамки проводится выравнивание розетки. Используется мини-уровень.

7. Закрепляется декоративная рамка. Это кульминация установки.

Заключение

Операция по самостоятельному монтированию телевизионной розетки не представляет собой ничего сложного. Важно грамотно расположить телевизор, позиции розетки и соблюдать шаги обозначенного алгоритма.

Подключение антенного кабеля к щитку, телевизору

Главная→ Статьи → Подключение антенного кабеля к щитку, телевизору

Подключение антенного кабеля к телеку на 1-ый взгляд выглядит весьма элементарным. Конечно, все, что понадобиться может для соединения кабеля – это особое устройство для обжима разъемов в точке соединения 2-ух разных отрезков. Кроме этого, могут быть еще разъемы резьбовыми, и вообще для них нужны будут разве что пассатижи. Но качество изображения в итоге может выйти откровенно плохим либо сомнительным. И не всегда дело состоит в плохом соединении кабелей либо в ненастроенной или в старой антенне. Разное сопротивление имеют различной длины провода, благодаря отличию в весе меди, которая находится в ней. Следовательно, нужно уметь в точке развода кабелей поделить сигнал пропорционально дистанциям провода, который идет к телекам. Лишь мастера владеют этим искусством. Если все же вы отважились развести без помощи других вашу внутреннюю сеть, то для этого вам нужно запастись квартирным делителем сигнала, его еще называют крабом, отрезком медного высококачественного кабеля (еще его нужно уметь выбрать), и приобрести крепкую фурнитуру и разъемы. Кстати, разъемы могут быть обжимными, для них нужен особенный инструмент и резьбовые, для коих он не потребуется. Прежде чем начать работы по подсоединению к телеку антенны, нужно выбрать трассу, по которой наш тв провод будет проложен, и это пространство освободить, для удобства предстоящей деятельности. Данный процесс очень сложен и требует должного мастерства, так что лучше не пробовать все выполнить без помощи других, а сразу позвонить в нашу фирму и заказать эту услугу у нас. Мы выполним все первоклассно и быстро, кроме того у нас наиболее доступные цены на все виды услуг.

Подключение антенного кабеля к розетке

Если вам необходимо подключение антенного кабеля к розетке, то вам необходимо, лишь позвонить в нашу антенную службу, и мы выполним все работы качественно и в срок. В наше время повсюду имеется телевидение, в каждой квартире, в каждом доме. Но телевизор сам по себе не умеет принимать сигнал, необходимо для этого источник. В качестве источника сигнала могут использоваться комнатные или уличные антенны, какие-либо медиа устройства или системы приема спутникового телевидения. Пока давайте в стороне оставим всевозможные медиа плееры и подобные тому агрегаты и рассмотрим самое простое и элементарное – подключение к антенне нашего телевизора. Существует несколько для этого причин:

• Просто так вам захотелось.
• Ремонт вашей квартиры или перепланировка и т.д.
• Замена устаревшего кабеля.
• Переезд в новую квартиру, в которую антенный кабель еще не заведен.

Про замену устаревшего кабеля следует сказать отдельно.

Десяти годам равен срок службы антенного кабеля, но и тут все довольно индивидуально. Все может зависеть от его эксплуатационных условий. Одно дело, если у вас в помещении правильно проложен кабель, другое, когда выходит на улицу часть кабеля и находится в подвешенном состоянии. Воздействие нагрузки и внешней среды на кабель могут существенно сократить эксплуатационный срок в несколько раз. Кстати, запрещается без опорного троса подвешивать антенный кабель. Также отдельно стоит подойти к такому вопросу, как выбор телевизионного кабеля. В наше время их существует огромное множество и правильный выбор трудно сделать. Но если вы обратитесь в нашу компанию, то наши специалисты помогут вам с выбором и выполнят все работы. У нас трудятся только ответственные и профессиональные специалисты, которые справятся с любой работой.

Внимание:

1. Работаем без праздников и выходных.
2. Весь материал включен встоимость работ без доплат.
3. Прокладка телевизионного кабеля с гарантией.
4. Мастера: инженеры-антеннщики с опытом 10 лет.
5. Выезд по Москве в течение 1 часа.

Наши работы Как самому сделать? Видео

Как использовать существующий кабель или антенный коаксиальный кабель для установки антенны

Если вы подумываете обрезать кабель и использовать антенну и широкополосную подписку на Netflix, Hulu и что-то еще, то одной из самых сложных задач будет переустановка проводки в вашем доме. Во многих случаях дома, в которых уже есть подписка на Dish или Cable TV, имеют коаксиальные кабели в каждой комнате. Качество установки, включая планировку, тип коаксиального кабеля и оборудование, такое как сплиттеры, будет различаться в зависимости от возраста дома и услуг, которые у вас есть.

В этом руководстве мы рассмотрим повторное использование существующего коаксиального кабеля, чтобы обеспечить простой способ установки антенны при сохранении соединения для кабельного модема. Если вы используете DSL или FIOS, ваше подключение для передачи данных может быть отдельным, и в этом случае ваша установка может быть проще.

Первое, что вы должны понять, это то, что сигналы антенны находятся на нижнем конце шкалы МГц. Они работают от 54 МГц для канала 2 до частот УВЧ, которые могут достигать диапазона 800 МГц. Для кабельных и антенных установок обычно требуются более низкие частоты, которые антенна покрывает, вплоть до самого высокого спектра телевизионного сигнала и за его пределами. Вы можете убедиться в этом, когда будете покупать сплиттеры. Антенные разветвители рассчитаны на частоту 1 ГГц или ниже, а кабельные и антенные разветвители рассчитаны на частоту до 2000 МГц. Это означает, что то, что у вас есть, должно быть более чем способно покрыть вашу антенну с более низкими требованиями.

Это было в 1980-х годах, когда люди только что подключили свои дома к антенне с помощью коаксиального кабеля и хотели установить тарелку или кабель. В начале кабель шел только на 1 ГГц, как и антенны, и все работало нормально, но как только были введены кабельные модемы и видеорегистраторы с функцией «по запросу», многим домам пришлось перемонтировать и заменить все свои разветвители.

Хотя большая часть вашей проводки и разветвителей должна работать, вы все равно можете столкнуться с проблемами, и мы рассмотрим это.

Теперь, когда вы решили, что хотите перейти на антенну для местного вещания, вам следует посетить сайт www.tvfool.com и запустить отчет о сигнале. Вы хотите использовать свои координаты, если можете, которые вы можете найти, найдя свой дом на Картах Google, а затем щелкнув по нему. Появится небольшое всплывающее окно с вашими координатами. Поместите их в коробку на tvfool, а затем убедитесь, что вы добавляете высоту антенны. Для домов на одну семью с антеннами на чердаке или на крыше это важно, потому что 10 футов будут иметь значение, и вам может даже потребоваться установить антенну на крыше с удлинителем стойки для достижения наилучших результатов. Некоторым людям может даже понадобиться отдельно стоящая антенная мачта высотой 50 футов, но вам придется проверить местные правила относительно того, насколько высокой может быть ваша мачта.

Теперь, когда у вас есть сигнал, вам нужно знать рейтинги nmDb для нужных вам станций. Если все они выше 35нмДб, то вам повезло, и вы можете использовать антенну на чердаке или крыше и рассчитывать на отличные результаты без усилителя. Если у вас более низкие сигналы или сигналы более чем с одного направления, вам понадобится усилитель для усиления ваших сигналов, и вам понадобится либо ротор для поворота антенны, либо вам понадобятся две антенны для приема более чем в одном направлении. Антенны с восемью отсеками подходят для людей с сигналами в двух направлениях, но они не будут принимать УКВ, поэтому посмотрите на свою карту и посмотрите, есть ли какая-либо из станций НАСТОЯЩЕГО КАНАЛА 13 или ниже. Если они есть, вам понадобится УКВ-антенна, чтобы их поймать. При покупке вашей антенны вы можете увидеть некоторые УВЧ-антенны, на которых написано, что они могут принимать УКВ, но обычно это только для станций с очень высокими сигналами 50 морских миль и выше и станций на реальном канале с 11 по 13. Они также плохо работают на расстояниях более 25 миль.

Итак, у вас есть отчет TVFool и выбрана ваша антенна или антенны. Теперь вам нужно подключить их ко всем комнатам, где вы хотите видеть телевизор.



Подключение антенны к существующему коаксиальному кабелю

Первое, что нужно сделать, это проверить проводку и устройства. Если у вас есть кабельное телевидение, подойдите к коробке на стене вашего дома и посмотрите, есть ли у вас более одного провода, идущего из дома в коробку кабельного телевидения. Если да, то у вас, вероятно, есть отдельные проходы в каждую комнату. Если вы этого не сделаете, то ваша проводка разделена внутри вашего дома.

Так как вы, вероятно, также получаете широкополосный доступ через кабельный модем, вам нужно убедиться, что у вас есть один провод, идущий от кабельного модема к приставке кабельного телевидения за пределами вашего дома, чтобы он получал хороший сигнал. Простой способ узнать, какой провод идет к кабельному модему, — подключить телевизор и открыть окно. Когда вы слышите, как выключается телевизор, вы знаете, что это правильный выбор. Держите этот провод прикрепленным к разветвителю кабельных компаний.

Остальные провода в вашем доме и все розетки должны отходить от оставшихся проводов. Самый простой способ сделать это — купить собственную коробку, похожую на коробку кабельных компаний, повесить ее рядом с кабельной коробкой и перенести в нее все ваши домашние провода, кроме провода кабельного модема. Теперь вы можете установить антенну на крыше или на чердаке, и вам нужно будет проложить только 1 провод до новой коробки.

В некоторых домах один провод от кабельной коробки снаружи может быть протянут в подвал, а затем там же будет разветвление. Вам придется отследить это и выяснить.

Сложная часть. Если в вашем доме было много разветвителей в подвале или на чердаке, чтобы соединить одну комнату с другой, вместо того, чтобы прокладывать отдельные провода из каждой комнаты обратно к основному разветвителю, вам может потребоваться переустановить проводку в вашем доме.

Каждый раз, когда вы добавляете 2-полосный разветвитель, вы снижаете мощность сигнала антенны примерно на 3 дБ. Каждое снижение на 3 дБ означает 50-процентное снижение мощности от антенны к телевизору. Наименьшее количество разветвителей и разъемов или разрезов в проводе сохраняет сигнал от вашей антенны.

Хорошо, что вы часто можете использовать свой существующий провод, чтобы прикрепить новый провод и протянуть его через стены. Проложить провод не так уж и сложно, но это требует времени, и часто лучше всего делать это с кем-то, кто поможет. Вы можете сделать всю работу самостоятельно, но ожидайте, что вам потребуется больше времени, чтобы бежать из подвала или чердака в комнаты, чтобы протянуть провода.

Один из вариантов, если у вас есть существующая проводка, которая проходит через ряд разветвителей, и вы обнаружите, что у вас есть хороший сигнал на некоторых розетках и плохой сигнал на розетках в конце нескольких разветвителей, это просто провести один провод для этой комнаты обратно к общая точка.

Другим вариантом является добавление усилителя-распределителя, который используется для отвода одного провода от антенны, а затем для подключения всех проводов к домашней стене. Усилитель может иметь от 2 до 8 портов, и модели с 8 портами великолепны, если каждая комната имеет индивидуальную проводку, но 2 порта также могут усилить сигнал достаточно сильно, чтобы преодолеть все ваши разветвители и плохую проводку.

Обновите все соединители коаксиальных проводов с помощью компрессионных фитингов

Еще одна вещь, которая действительно необходима, — это установка на провода хороших соединителей. Если работу выполнял установщик кабеля, он, вероятно, использовал компрессионные фитинги. Вы можете купить их и инструмент в Интернете, и они работают намного лучше, чем обжимные или винтовые соединители.

Проблемы владельцев тарелок

Давайте быстро рассмотрим некоторые уникальные проблемы, с которыми могут столкнуться владельцы тарелок. Во-первых, вы будете использовать тарелку для установки антенны. Если да, то просто отсоедините тарелку и подключите провод к антенне. Затем убедитесь, что ваша антенна правильно заземлена с помощью заземляющего провода, который проходит по стене вашего дома в землю на заземляющем стержне.

Гораздо проще протянуть этот провод обратно на чердак, а затем установить антенну на чердаке. Это большая вероятность для многих людей, но другим понадобится антенна для крепления на крыше или на боковой стене, которая находится за пределами вашего дома. Внешний монтаж значительно улучшит ваши сигналы, но вы должны проложить независимый заземляющий провод к антенне, иначе вы можете взорвать телевизор или вызвать пожар, если ударит молния. И это не обязательно должен быть прямой удар, он может быть во многих ярдах от вашей антенны.

Следующее, на тарелки подается питание, поэтому вам придется решить, собираетесь ли вы оставить тарелку и добавить антенну или убрать тарелку. Если ваш провайдер не хочет, чтобы блюдо возвращалось после прекращения обслуживания, вы можете оставить его на месте. Если вы продолжаете обслуживать тарелки для платных каналов, вам понадобится специальный сплиттер, который называется силовым сплиттером.

Один провод от разветвителя пойдет обратно в ваш дом (или вы можете сделать соединение на чердаке, чтобы он оставался сухим), а один провод от двух противоположных боковых портов пойдет к тарелке, а другой к антенне. Со стороны тарелки потребуется порт передачи питания.

Это может стать более сложным, если ваша антенна требует предусилителя на антенне. В этом случае вам придется добавить небольшой провод от порта к антенне, а затем установить адаптер питания для предусилителя. Затем вы можете установить предусилитель, а затем провести провод к антенне.

Так и будет…

Дом —< разветвление на антенну и сторону подачи питания для тарелки .. затем на стороне антенны добавьте переходник питания для предусилителя, если нужен усилитель и затем провод к антенне.

Если вы нарисуете эти провода на схеме до того, как начнете, вы будете намного счастливее, когда будете работать.



Заключительное примечание

Итак, прокладка проводки важна, особенно если вам нужно использовать предусилитель и усилитель-распределитель.

Лучше всего, если в каждой комнате дома есть собственный провод, ведущий к тарелке или кабельной коробке снаружи дома.

Вы можете использовать усилители-распределители для усиления сигнала в домах с большим количеством разветвителей и плохой проводкой.

Вы также можете удалить тарелку или оставить ее установленной. Антенные сигналы не вызовут проблем при установке тарелки в обычном режиме, потому что тарелка намного выше по частотной шкале, чем сигнал антенны.

Наконец, пользователи антенн и абоненты кабельного телевидения не могут смешивать эти сигналы.

Если у вас есть антенна, вы не можете подключить ее к действующему коаксиальному кабелю от приставки кабельного телевидения, вы должны удалить все провода из приставки и использовать собственный разветвитель или усилитель-распределитель для улучшения сигнала.

Один провод от вашего кабельного модема должен быть проложен к кабельной коробке за пределами вашего дома.

Таким образом, кабель и антенна не будут смешиваться. Тарелка и антенна могут смешиваться, но вам понадобится специальный разветвитель. Часто вы можете обратиться за советом к своему установщику антенны, или, возможно, они установят антенну для вас. Я знаю, что они установят его для вас за определенную плату, но это не то, что вам нужно.

Коаксиальные кабели.0001

Что такое коаксиальный кабель?

Коаксиальные кабели представляют собой линии электропередачи, используемые для передачи высокочастотных (РЧ) сигналов из одной точки в другую с низкими потерями сигнала.

У них много применений, включая телефонные линии, кабельное телевидение, Интернет, усилители сотовой связи и многое другое. Коаксиальные кабели бывают разных размеров и длин, каждый из которых предназначен для конкретного применения.

Устраняем плохой сигнал сотового телефона! Найдите подходящий вам усилитель сигнала:

Для дома

Для автомобиля

Для бизнеса

Для коммерческих

Как выглядит коаксиальный кабель?

Прежде чем мы перейдем к тому, как работают коаксиальные кабели, вам нужно знать, как они устроены.

Как видно из изображения выше, коаксиальный кабель состоит из четырех основных частей:

1. Центральная жила/жила
2. Диэлектрический изолятор
3. Экран(ы)
4. Куртка (резиновая обертка)

На сердечнике

коаксиальные кабели состоят из одного медного или стального провода с медным покрытием. Это то, что передает радиочастотные сигналы. Провод окружает диэлектрический изолятор , часто изготовленный из пластика. Он поддерживает постоянное расстояние между центральным проводником и следующим слоем.

Металлический экран , изготовленный из плетеной меди, алюминия или других металлов, наматывается на изолятор. Отменяет внешние электромагнитные помехи. Некоторые коаксиальные кабели имеют несколько экранов для дополнительной защиты. Последний слой — 9.0131 куртка , защищающая всю конфигурацию. Его рейтинг (подробнее об этом позже) позволяет узнать, где можно установить кабель.

Кабели для наружной установки требуют дополнительной изоляции и специальных оболочек для защиты проводов от солнца и влаги.

Как работают коаксиальные кабели?

Коаксиальные кабели передают сигналы через центральный провод. Для обеспечения качественного прохождения сигнала по всей длине кабеля необходим металлический экран. Оба компонента получают ток одновременно, создавая магнитное поле. Это позволяет сигналу оставаться неповрежденным и не пропадать, как без экрана.

Металлический экран также защищает сигнал от электромагнитных помех. Таким образом, коаксиальный кабель можно без проблем разместить рядом с другим электронным оборудованием.

Для оптимальной работы расстояние между сердцевиной и экраном должно быть постоянным. Диэлектрический изолятор делает это возможным. Это также предотвращает соприкосновение двух сигналов и их отмену.

Все компоненты дополнительно изолированы и защищены от повреждений внешней оболочкой.

В результате РЧ-сигналы могут передаваться на большие расстояния с минимальными помехами или потерями. В зависимости от вашего приложения сигнал затем преобразуется в изображения, аудио, Wi-Fi или усиленный прием сотовой связи.

Использование и применение коаксиальных кабелей

Коаксиальный кабель используется кабельными операторами, телефонными компаниями и интернет-провайдерами. Они необходимы для приложений, требующих радиочастотной передачи, например:

Кабельное телевидение

Если у вас есть кабельное телевидение, коаксиальный кабель используется для передачи видео и данных от кабельной компании к вашему телевизору. Они также используются для подключения вашего телевизора или цифрового преобразователя к личной антенне.

Усилители сигнала

Компания Wilson Amplifiers является ведущим поставщиком усилителей сотовой связи. Эти устройства используют наружную антенну, усилитель и комнатную антенну. Коаксиальные кабели используются для соединения трех компонентов. Он также обходит материал, блокирующий сигнал. У нас есть полное руководство о том, как работает усилитель сигнала для получения дополнительной информации.

С помощью этой технологии вы можете усилить слабый сигнал внешней сотовой связи и наслаждаться более сильным сигналом дома, в офисе или в автомобиле.

Кабельный Интернет (на основе меди)

Кабельный Интернет использует коаксиальный кабель для обеспечения вашего дома Интернетом. Медный кабель подводится к вашему дому поставщиком услуг кабельного телевидения. Ваш маршрутизатор или кабельный модем подключается к коаксиальной или сетевой розетке для приема сигнала. Затем вы можете подключить свои устройства к маршрутизатору или подключиться через WiFi для быстрого доступа в Интернет.

Любительское радио

Любительское радио — это средство для общения людей в эфире. Коаксиальный кабель, подключенный к антенне, обеспечивает более сильный сигнал. Любительские радиостанции могут быть установлены в глуши и не требуют подключения к Интернету или сотовой связи.

Основные радиочастотные системы

РЧ (радиочастотные) волны генерируются, когда переменный ток проходит через проводящий материал. Коаксиальные кабели передают радиочастотные сигналы. Их можно использовать с любой радиочастотной системой.

Все ли коаксиальные кабели одинаковы?

Хотя все коаксиальные кабели используются для передачи сигналов, они не одинаковы. Коаксиальные кабели различаются по размеру, материалу и экранированию. Каждый тип коаксиального кабеля лучше всего подходит для конкретных приложений.

Типы коаксиальных кабелей

Существует множество различных типов кабелей на выбор. Они делятся на две категории: RG и LMR. Ваше приложение определит, какой из них имеет лучшие характеристики. Вот наиболее распространенные типы коаксиальных кабелей:

RG Коаксиальные кабели

RG, сокращение от Radio Guide, является оригинальной военной спецификацией для коаксиальных кабелей. Номер RG относится к диаметру кабеля. Однако измерения различаются. Как правило, более высокие числа RG означают более тонкий центральный проводник, и наоборот.

RG-6/U

Полное сопротивление: 75 Ом

Размер жилы: 1,024 мм

Тип диэлектрика: PF

Номинальное затухание на МГц (дБ/100 футов): 850/8,5 дБ ; 1900/13.6dB

RG-6/U — распространенный тип коаксиального кабеля. Импеданс 75 Ом. Он используется в самых разных жилых и коммерческих приложениях, включая кабельное телевидение, домашний интернет и многое другое.

RG-8

Полное сопротивление: 50 Ом

Размер жилы: 2,17 мм

Тип диэлектрика: PF

900 02 Номинальное затухание на МГц (дБ/100 футов): 850/6,4 дБ; 1900/10,4 дБ

RG-8 похож на RG-6, но не может передавать чистый видеосигнал. Импеданс у него 50 Ом. Он используется в диспетчерских, радиостанциях и внешних радиоантеннах.

RG-11

Полное сопротивление: 75 Ом

Размер жилы: 1,67 мм

Тип диэлектрика: PF

900 02 Номинальное затухание на МГц (дБ/100 футов): 850/6,25 дБ

RG-11 — это кабель большего сечения, используемый для CATV, HDTV, телевизионных антенн и распределения видео. Он имеет импеданс 75 Ом и покрывает до 3 ГГц.

RG-59

Полное сопротивление: 75 Ом

Размер жилы: 0,64 мм

Тип диэлектрика: PF

Номинальное затухание на МГц (дБ/100 футов): Н/Д Приложения. Они гибки и просты в установке. Однако они не предназначены для длительных поездок.

Коаксиальный кабель LMR®

LMR® — это новое поколение радиочастотных коаксиальных кабелей . Они обеспечивают большую гибкость, простоту установки и более низкую стоимость. Они используются в качестве линий передачи для антенн ракет, самолетов, спутников и средств связи. Число LMR ® является приблизительной оценкой толщины кабеля.

LMR®200

Полное сопротивление: 50 Ом

Размер жилы: 1,12 мм

Тип диэлектрика: PF

90 002 Номинальное затухание на МГц (дБ/100 футов): 850/9,6 дБ; 1900/14,6 дБ

LMR®200 — гибкий коаксиальный кабель связи с малыми потерями для наружного применения. Он имеет импеданс 50 Ом и отлично подходит для коротких антенных фидеров. Этот кабель также имеет низкий PIM.

LMR®240

Полное сопротивление: 50 Ом

Размер жилы: 1,42 мм

Тип диэлектрика: PF

Номинальное затухание на МГц (дБ/100 футов): 850/7,2 дБ; 1900/11,2 дБ

LMR®240 также является гибким коаксиальным кабелем связи с малыми потерями и сопротивлением 50 Ом, рассчитанным на использование вне помещений. Он предназначен для коротких фидерных линий для таких приложений, как GPS, WLAN и мобильные антенны.

LMR®400

Полное сопротивление: 50 Ом

Размер жилы: 2,74 мм

Тип диэлектрика: PF

Номинальное затухание на МГц (дБ/100 футов): 850/3,8 дБ; 1900/5,8 дБ

LMR®400 — гибкий коаксиальный кабель связи с импедансом 50 Ом. Он используется для сборки перемычек в системах беспроводной связи и антенных фидеров. Если вам нужен кабель, требующий периодических или многократных изгибов, выберите этот. LMR®400 был разработан для замены кабелей RG-8.

LMR®600

Полное сопротивление: 50 Ом

Размер жилы: 4,47 мм

Тип диэлектрика: PF

Номинальное затухание на МГц (дБ/100 футов): 850/2,4 дБ; 1900/3,8 дБ

LMR®600 или «Полдюйма» также предназначены для использования вне помещений. Он более гибкий, чем кабели с воздушным диэлектриком и жесткие кабели с точки зрения изгиба и обращения. Он также имеет импеданс 50 Ом.

LMR®900

Полное сопротивление: 50 Ом

Размер жилы: 6,65 мм

Тип диэлектрика: PF

Номинальное затухание на МГц (дБ/100 футов): 850/1,6 дБ; 1900/2,6 дБ

LMR®900/1200/1700 — кабели большего размера. Они предназначены для средних антенных фидеров, где требуется легко прокладываемый гибкий кабель с малыми потерями.

LMR®200

Полное сопротивление: 50 Ом

Размер жилы: 8,66 мм

Тип диэлектрика: PF

9 0002 Номинальное затухание на МГц (дБ/100 футов): 850/1,2 дБ; 1900/1,9 дБ

LMR®1700

Полное сопротивление: 50 Ом

Размер жилы: 13,39 мм

Тип диэлектрика: 90 131 PF

Номинальное затухание на МГц (дБ/100 футов): 850 /0,9 дБ; 1900/1,5 дБ

Как определить тип коаксиального кабеля?

Цифры и буквы, напечатанные на оболочке кабеля, говорят вам все, что вам нужно знать. Тип кабеля, производитель, рейтинг и многое другое.

Потеря сигнала в коаксиальном кабеле (на каждые 10 футов)

Потеря сигнала происходит со всеми типами коаксиального кабеля. Когда сигнал проходит по кабелю, он теряет энергию. Это неизбежно. С увеличением длины кабеля происходит больше потерь сигнала.

Усиление и ослабление сигнала измеряются в децибелах (дБ), которые измеряются экспоненциально. Потеря 3 дБ означает ослабление сигнала в 2 раза!

Судя по изображению, Wilson400 (и не менее мощный RG-11) имеют наименьшие потери на 10 футов. Это почти в два раза эффективнее по сравнению с RG-6 для домашних установок. Единственный более мощный кабель — это дорогой LG600 и еще более дорогой полудюймовый кабель.

Никогда не устанавливайте RG-174 в устройство, для которого требуется кабель длиной более 6 футов. Он плохо передает сигнал на расстоянии 10 футов.

На этом потери сигнала не заканчиваются. Смешивание и согласование кабелей и систем 50 Ом и 75 Ом (подробнее об этом позже) может привести к дальнейшей потере сигнала. Хотя вы можете настроить свою установку с помощью соединителей и адаптеров, лучше всего придерживаться единообразия.

Чтобы рассчитать ожидаемую сумму убытка, воспользуйтесь онлайн-калькулятором. Например, Калькулятор потери QSL. Мы не поддерживаем это конкретно. Просто заполните поля, и потери будут рассчитаны за считанные секунды.

Существует множество онлайн-калькуляторов, которые вы можете использовать, а также формулы для ручного расчета.

Важные характеристики коаксиального кабеля, которые необходимо учитывать перед покупкой

Длина и толщина коаксиального кабеля

Коаксиальный кабель бывает разной длины и толщины. Эти особенности будут определять мощность передаваемого сигнала.

Как уже упоминалось, чем длиннее кабель, тем больше потерь при передаче сигнала на большие расстояния. Толстый кабель имеет меньшие потери, чем тонкий кабель, что делает его идеальным для длинных кабелей. Для оптимальной передачи вам понадобится самый короткий и самый толстый кабель, подходящий для вашего приложения.

В радиосистемах длина кабеля сравнима с длиной волны передаваемых сигналов. Вы можете изучить математику, связанную с выбором наилучшей длины кабеля. Характеристики кабеля, такие как внешний диаметр внутреннего проводника, внутренний диаметр экрана, диэлектрический контакт изолятора и магнитная проницаемость изолятора, влияют на качество длины волны, проходящей через ваш кабель.

Коаксиальный кабель и дБм

дБм представляет мощность вашего сигнала. Тип используемого коаксиального кабеля определяет, насколько сильный сигнал может выдержать ваш кабель. Чтобы узнать разницу между дБ и дБм, нажмите здесь.

Полное сопротивление коаксиального кабеля (Ом)

Полное сопротивление представляет собой количество волн сопротивления, проходящих через места сопряжения коаксиального кабеля. Чем ниже импеданс, тем легче волны проходят через кабель. Каждый тип кабеля имеет номинал импеданса. Факторами, влияющими на это, являются размер и материалы кабеля.

Стандартные импедансы коаксиального кабеля составляют 50 и 75 Ом. При тестировании эти рейтинги импеданса были признаны отличным балансом между допустимой мощностью и низкими потерями.

В чем разница между кабелями 50 и 75 Ом? Эта аналогия может помочь. Думайте о сигнале как о напитке, а о кабелях — как о соломинке. Кабели на 75 Ом — типичные соломинки для газировки, а кабели на 50 Ом — большие соломинки.

Хотя кабели на 50 Ом лучше передают сигнал, это не означает, что вам нужен кабель на 50 Ом.

Кабели 50 Ом, как правило, лучше подходят для приложений с высокой мощностью. Это могут быть коммерческие усилители, телевизионные передатчики и радиолюбители. Кабели сопротивлением 75 Ом являются популярным выбором для дома и офиса. Они используются для жилых установок усилителя сигнала, коробок кабельного телевидения, интернет-маршрутизаторов и тому подобного. Это общие правила, и они применимы не ко всем типам кабелей.

При выборе кабеля избегайте смешивания и сопоставления кабелей и систем с сопротивлением 50 Ом и 75 Ом. Вы должны стремиться использовать один и тот же импеданс, чтобы предотвратить дополнительную потерю сигнала.

Коаксиальный кабель и PIM

PIM означает пассивную интермодуляцию. Когда вы соединяете два металла, в результате возникают нелинейные элементы, и может возникнуть искажение сигнала.

По мере увеличения амплитуды сигнала эффекты будут более значительными. Это часто происходит при подключении антенн, кабелей и разъемов. Проблемы с PIM чаще всего возникают в сотовых сетях. Чтобы смягчить проблемы с PIM, рассмотрите возможность использования кабелей, разъемов и адаптеров с низким PIM.

Номинальные характеристики коаксиального кабеля

Все коаксиальные кабели имеют номинальные характеристики для различных применений. Рейтинг расскажет вам все, что вам нужно знать о том, где можно БЕЗОПАСНО установить кабель. Наиболее распространенными являются:

• Коммуникационный многоцелевой вентиляционный кабель (CMP) : Пленумный кабель предназначен для использования в вентиляционных камерах. Куртка огнестойкая и малодымная. В случае пожара нагнетательные кабели выделяют самый низкий уровень токсичных паров. Они наиболее безопасны для использования в помещениях, предназначенных для циркуляции воздуха.
• Многоцелевой вертикальный кабель связи (CMR) : вертикальный кабель в основном используется для прокладки кабеля между этажами через стояки или вертикальные шахты. Куртка также является огнезащитной, чтобы предотвратить распространение огня между этажами. Тем не менее, они не такие прочные, как кабели для нагнетания воздуха.
• Многоцелевой кабель связи (CM) : Кабель CM, иногда называемый кабелем из ПВХ, является наиболее часто используемым кабелем. Он предназначен для приложений общего назначения, таких как подключение компьютера к стене. Он не такой огнестойкий и выделяет ядовитые пары. Они не должны использоваться в стояках или вентиляционных камерах.

Соединители коаксиального кабеля

Соединители находятся на каждом конце кабеля. Они предназначены для поддержания целостности кабеля при передаче сигнала. Обычно они покрываются металлами с высокими связями, такими как устойчивое к потускнению золото или серебро. Тип разъема, который вам нужен, зависит от того, к чему вы подключаетесь.

Типы разъемов коаксиального кабеля:

Разъем SMA

SMA означает сверхминиатюрную версию A. Это минимальный интерфейс разъема для коаксиального кабеля с механизмом соединения винтового типа. Он имеет импеданс 50 Ом и предназначен для использования в диапазоне от постоянного тока (0 Гц) до 18 ГГц. Приложения включают микроволновые системы, портативные радиостанции и антенны мобильных телефонов.

Разъем SMB

SMB означает сверхминиатюрную версию B. SMB меньше, чем SMA, и имеют защелкивающуюся конструкцию соединения. Они доступны в 50 и 75 Ом и работают до 4 ГГц. Менее прочные, чем SMA, их нельзя использовать в суровых условиях. Общие приложения включают базовые станции, антенны, GPS и компьютерные системы.

Разъем F-типа

Разъемы F-типа представляют собой разъемы среднего размера, предназначенные для общего использования. Они обычно встречаются на кабеле RG-6/U. F-типы являются наиболее широко используемыми соединителями для проводки в жилых помещениях. Они используются с кабельным телевидением, спутниковым телевидением и кабельными модемами.

Разъем типа N

Разъемы типа N представляют собой разъемы большего размера, предназначенные для использования с толстыми коммерческими кабелями.

Разъем FME

FME (для мобильного оборудования) — это миниатюрный коаксиальный разъем 50 Ом, обеспечивающий работу от постоянного тока до 2000 МГц. Он в основном используется в устройствах сотовой связи и приложениях для передачи данных.

Разъем TNC

Резьбовые разъемы Neill-Concelman (TNC) обычно используются в мобильных телефонах и ВЧ/антенных соединениях. Они защищены от атмосферных воздействий и работают на частоте до 11 ГГц.

Разъем UHF

Разъем UHF, также известный как коаксиальный разъем Amphenol, представляет собой разъем 50 Ом для низкочастотных радиочастотных приложений. Он широко используется в любительском радио, гражданском радио и морском УКВ-радио. Подходит для использования на частотах до 300 МГц.

Разъемы стандартные или с обратной полярностью, штыревые или гнездовые.

Стандартные поляризованные штекерные разъемы имеют резьбу на внутренней стороне корпуса и штифт. С другой стороны, стандартные поляризованные гнездовые разъемы имеют резьбу на внутренней стороне корпуса и не имеют штифта. Отверстие и штифт переключаются в разъемах с обратной полярностью. Другими словами, разъем-розетка имеет штырек, а разъем-вилка имеет отверстие.

Единственный способ соединить вилку с вилкой или розетку с розеткой — использовать адаптер коаксиального кабеля, что также приводит к потере сигнала. Затухание сигнала от адаптера будет зависеть от качества.

Проверьте штекер на вашем устройстве, чтобы избежать ненужной потери сигнала. Если это стандартная розетка, вам нужна стандартная вилка, и наоборот. Рекомендуется с самого начала приобрести коаксиальный кабель с правильным разъемом.

Собираем вместе

Кабели RG-6 с разъемами F-типа

Коаксиальные кабели Wilson RG-6

Кабель RG-6 с низкими потерями 75 Ом для любого радиочастотного применения.

Начиная с 6,99 долларов США

Кабель RG-6 представляет собой кабель с сопротивлением 75 Ом и разъемами F-типа. Это тот же кабель, который используется во многих устройствах кабельного/спутникового телевидения. Он также поставляется во многих домах с предварительно смонтированным проводом, что упрощает его подключение и установку.

Разъем F-типа представляет собой разъем среднего размера, предназначенный для общего использования. Это наиболее широко используемый коаксиальный разъем для проводки в жилых помещениях.

В основном используется для средней домашней установки площадью от 2500 до 5000 кв. футов. Длина кабеля от 2 до 50 футов. Бывает белого или черного цвета, в зависимости от длины.

Они поставляются в комплекте с популярной системой weBoost Home MultiRoom и бюджетной системой weBoost Home Room.

Кабели RG-11 с разъемами F-типа

Коаксиальные кабели Wilson RG-11

Кабель RG-11 со сверхнизкими потерями 75 Ом для любого радиочастотного применения.

Начиная с 19,95 долларов США

Кабель RG-11 представляет собой еще один кабель с сопротивлением 75 Ом и разъемами F-типа. Что отличает его от RG-6, так это его дальность действия. В то время как RG-6 имеет максимальную длину 50 футов, RG-11 имеет длину от 2 футов до 500 футов. Он также отличается меньшими потерями.

Они настоятельно рекомендуются, если вам нужен кабель длиной более 50 футов для питания усилителя или любой другой радиочастотной системы. Кабель RG-11 поставляется в комплекте с мощными усилителями weBoost Home Complete, weBoost Office 100 75 Ом и weBoost Office 200 75 Ом.

Эквивалентные кабели LMR®400 с разъемами N-типа

Коаксиальный кабель Wilson400

Кабель со сверхмалыми потерями 50 Ом LMR®400 для любых радиочастотных приложений.

От 17,95 долл. США

Коаксиальный кабель Wilson400

Кабель для пленума со сверхмалыми потерями 50 Ом LMR®400. Катушка 500 футов.

Купить сейчас за 3000 долл. США

Кабели Wilson400 — это профессиональные коаксиальные кабели с сопротивлением 50 Ом, предназначенные для крупных установок площадью от 7 500 до 50 000 квадратных футов. Длина кабеля от 2 до 1000 футов, намотка.

Ваш установщик, как правило, разделяет кабель на более короткие куски, чтобы покрыть диапазон установки, сохраняя при этом качественный уровень сигнала.

Модель Wilson400 оснащена разъемом N-типа, большим разъемом, предназначенным для использования с толстыми коммерческими кабелями.

Если вам необходимо проложить кабель через воздухозаборные пространства, доступен кабель Wilson400 Plenum. Он отличается сверхнизкими потерями и поставляется в 500-футовой катушке без разъемов. Кабель можно легко обрезать, чтобы он подходил для любого применения.

Наиболее популярными устройствами, которые подключаются к кабелям Wilson400, являются линейка коммерческих усилителей сигнала weBoost для бизнеса и WilsonPro. Однако они совместимы с любым оборудованием, в котором используются кабели сопротивлением 50 Ом с разъемами N. Ни один блок не включает Wilson 400 Plenum.

Эквивалент LMR®600 и полудюймовый LDF4/AI4 RPV-50 с разъемом N-типа

Коаксиальный кабель LMR®600 Spec

Кабель со сверхмалыми потерями 50 Ом для длинных кабелей.

Свяжитесь с нами

Если вам необходимо проложить кабель длиной более 150 футов, ваш установщик может порекомендовать либо коаксиальный кабель LMR®600, либо полудюймовый коаксиальный кабель. Это чрезвычайно толстые кабели, которые гораздо более промышленны, чем любые другие разновидности, и к тому же они дорогие. Установщик будет рекомендовать любой из них только в редких, специализированных ситуациях в зависимости от индивидуальных потребностей, но если он это сделает, у него, безусловно, есть веская причина. Это лучшие доступные кабели для поддержания качественного уровня сигнала на рынке.

Различие между LDF4 и AI4 RPV-50 заключается в интерьере — у LDF4 есть пенопластовое покрытие, а у AI4 RPV-50 нет ничего. Однако разница в функциях минимальна.

Кабели RG-58 и RG-174 с разъемами SMA

Коаксиальный кабель Wilson RG-58

Кабель 75 Ом RG-58 для мобильных радиочастотных приложений.

От 14,95 долл. США

Коаксиальный кабель Wilson RG-174

Кабель RG-174 для мобильных радиочастотных приложений.

Купить сейчас за 11,9 долл. США5 Кабели

RG58 и RG174 используются в автомобильных усилителях. Разница между ними заключается в лучшем качестве RG58 с низкими потерями при длине кабеля до 20 футов по сравнению с 6 футами у RG174. Для больших транспортных средств, таких как RV или лодки, предпочтительнее RG174.

Оба оснащены разъемами SMA. Это небольшие медные разъемы, используемые в модемах и т.п. Они относительно недорогие, что позволяет снизить стоимость кабеля.

Совместимость с weBoost Drive Reach, weBoost Drive Sleek и weBoost Drive X.

Преимущества и недостатки коаксиального кабеля

Как и все электрооборудование, коаксиальный кабель имеет свои преимущества и недостатки.

Преимущества:

• Прочный
• Хорошая устойчивость к электромагнитным помехам
• Доступный
• Простота настройки и расширения
• Простота подключения и установки

Недостатки:

• Он может быть громоздким и бросаться в глаза, если его не спрятать
• Профессиональная установка для больших тиражей стоит дорого
• Отказ кабеля может привести к выходу из строя всей сети
• Хрупкий

Как выбрать коаксиальный кабель?

Чтобы выбрать лучший коаксиальный кабель для вашего приложения, необходимо учитывать множество факторов.

Какое устройство вы используете? Для усилителя сотовой связи может потребоваться другой кабель, чем для спутниковой антенны. Кабель будет проложен внутри или снаружи? Различные варианты использования требуют разных рейтингов кабелей.

Ознакомьтесь с различными типами кабелей, чтобы определить, какие из них лучше всего подходят для вашего устройства. Выберите тот, который имеет импеданс, рейтинг и разъемы, которые вам нужны.

Затем рассчитайте расстояние между передатчиком и приемником. Например, расстояние от наружной антенны до кабельной коробки или усилителя. Поскольку более короткие кабели обеспечивают более четкий сигнал, длина кабеля должна быть близка к рассчитанному вами расстоянию. Ничего короче или чрезмерно длиннее.

Потеря сигнала неизбежна при перемещении на любое расстояние. Более короткий кабель будет иметь меньшие потери, чем более длинный, а более толстый кабель будет иметь меньшие потери, чем более тонкий кабель. Приемлемые потери будут зависеть от ваших устройств и вашего приложения. Чтобы свести к минимуму потери, импедансы кабелей и устройств должны совпадать.

Помните, что если вы хотите рассчитать убытки, доступны различные онлайн-калькуляторы.

Часто задаваемые вопросы по коаксиальному кабелю

Какова скорость передачи по коаксиальному кабелю?

Скорость, с которой передаются данные по коаксиальным кабелям, зависит от типа кабеля и технологии, обеспечивающей его скорость. Например, ваш интернет-провайдер, кабельная компания и т.п. В среднем скорость передачи по коаксиальному кабелю колеблется от 10 Мбит/с до 100 Мбит/с.

Испортился ли коаксиальный кабель?

Коаксиальный кабель может служить много лет, но может испортиться. Основными виновниками являются:

• Тепловое повреждение — при длительном воздействии высоких температур полиэтиленовая пленка может расплавиться. Без защиты внутренние компоненты будут повреждены.
• Физическое повреждение — сгибание коаксиального кабеля или наступление на него может привести к повреждению внутренних компонентов, что повлияет на передачу.
• Повреждение водой. Вода внутри кабеля может повредить электрические компоненты. В зависимости от серьезности, это может привести к снижению производительности или сделать кабель бесполезным.
• Повреждение разъема. Если разъем отсоединяется, ржавеет или ломается, кабель не может эффективно передавать информацию от одного источника к другому или вообще не может передавать информацию.

Увеличение срока службы вашего коаксиального кабеля начинается с покупки правильного кабеля. Оттуда убедитесь, что вы установили его правильно, защитите разъемы от атмосферных воздействий и не сгибайте его.

Можно ли прокладывать коаксиальный кабель на открытом воздухе?

Коаксиальный кабель можно использовать как внутри, так и снаружи помещений с некоторыми отличиями. Коаксиальный кабель, используемый на открытом воздухе, требует дополнительной изоляции для защиты проводов. Кабели, предназначенные для наружного использования, могут прокладываться снаружи дома к антенне или кабельной коробке на углу. Независимо от того, находится ли он на солнце или закопан в землю, кабель должен быть достаточно защищен, чтобы обеспечить бесперебойную передачу.

Наши коаксиальные кабели предназначены для использования вне помещений, но не для прокладки в грунте.

Имеет ли значение, какой коаксиальный кабель я использую?

Да. Для усилителя сигнала может потребоваться другой кабель, чем для радиосистем. Для достижения наилучших результатов важно использовать кабель, подходящий для вашего приложения.

Производители коаксиального кабеля

Bolton Technical — ведущий поставщик коаксиальных кабелей, разъемов и антенн, используемых в высокотехнологичной электронике и оборудовании.

Wilson Amplifiers — ведущий поставщик усилителей сотовой связи и коаксиальных кабелей. Если вы ищете высококачественный коаксиальный кабель, чтобы оставаться на связи, мы можем вам помочь. Позвоните нам, и мы поможем вам найти подходящий.

Мы серьезно ненавидим сброшенные звонки и плохое покрытие, поэтому наша цель в жизни — полностью устранить неравномерный сигнал:

• Бесплатная консультация (спросите нас о чем угодно) с нашей службой поддержки клиентов в США ( [email protected] ) или позвоните нам в 1-800-568-2723 .
• Бесплатная доставка.
• Лучший сигнал или лучший в отрасли возврат денег 90 гарантирован. Никаких вопросов не было задано.
