Солнечная батарея своими руками (пошагово, фото)

Солнечная батарея своими руками (пошагово, фото)



Все началось с прогулки по сайту eBay –увидел солнечные панели и заболел.

Споры с друзьями об окупаемости были смешны…. Покупая автомобиль никто, не думает об окупаемости. Авто как любовница, готовь сумму на удовольствие заранее. А тут совсем наоборот, затратил деньги так они еще и пытаются окупиться… Кроме того, подключил к солнечным панелям инкубатор так они еще как оправдывают свое предназначение, предохраняя ваше будущее хозяйство от гибели. В общем, имея инкубатор, ты зависишь от многих факторов, тут либо пан,  либо профан.  Когда будет время, напишу о самодельном инкубаторе.  Ну ладно чего рассуждать, каждый в праве выбирать…..!





  После долгих ожиданий, заветная коробочка с тонкими хрупкими пластинками, наконец, греет руки и сердце.



       Первым делом конечно Интернет … ну, не боги горшки обжигают. Опыт чужой всегда полезен. И тут наступило разочарование….. Как оказалось, своими руками панели сделали человек  пять, остальные просто перекопировали на свои сайты, причем некоторые,  дабы быть оригинальней скопированы с разных разработок. Ну да бог с ними пусть это остается на совести  хозяев страничек.

        Решил почитать форумы, долгие рассуждения теоретиков «как доить корову» привели в полное уныние. Рассуждения о том, как ломаются пластины от нагрева, трудности герметизации и т д. Почитал и плюнул на все это дело. Мы пойдем своим путем, методом проб и ошибок, опираясь на опыт «коллег», чего изобретать велосипед?

Ставим задачу:

1) Панель должна быть изготовлена из подручных материалов, дабы не тянуть кошелек, ибо неизвестен результат .

2) Процесс изготовления должен быть нетрудоемким.



Начинаем изготовление  солнечной панели:



         Первым делом были приобретены 2 стекла 86х66 см. для  будущих двух панелей.

Стекло простое, приобретал у производителей пластиковых окон. А может и не простое…

Долгий поиск алюминиевых уголков, по опыту уже проверенному «коллегами» закончился ничем.

Потому процесс изготовления начинался вяло, с чувством долгостроя.

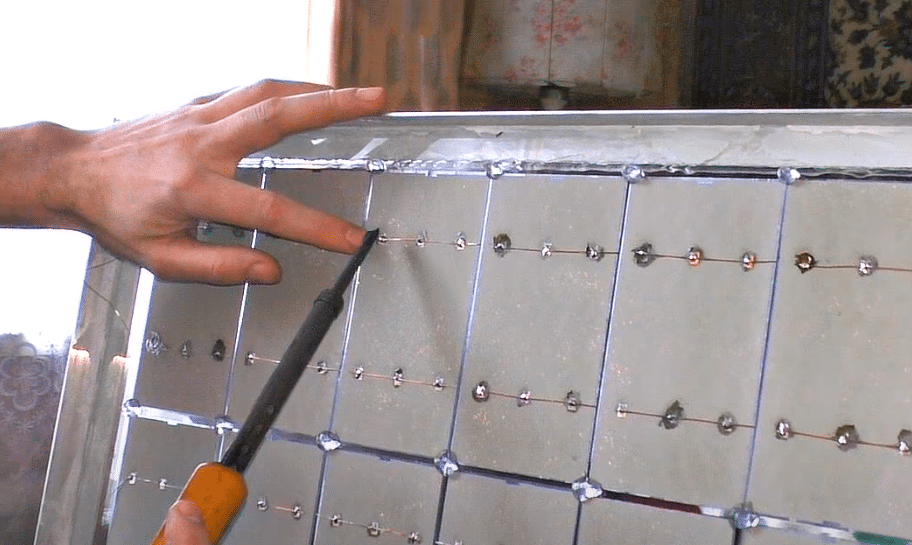

           Процесс пайки панелей описывать не стану, так как в сети много информации про это и даже видео есть. Просто  оставлю  свои заметки и замечания.



Не так страшен черт, как его малюют.



     Не смотря на трудности, которые описывают на форумах, пластины элементов паяются легко, как лицевая сторона, так и тыльная. Так же, вполне пригоден наш советский припой ПОС- 40, во всяком случае, никаких трудностей я не испытал. Ну и конечно, наша родная канифоль, куда без нее… За время пайки не сломал ни одного элемента, думаю надо быть полным идиотом, чтобы сломать их на ровном стекле.

      Проводники, которые идут в комплекте к панелям, очень удобны, во-первых, они плоские, во-вторых, они луженные, что значительно сокращает время пайки. Хотя вполне можно использовать обычный провод, провел эксперимент  на запасных пластинах, трудностей в пайке не испытал. ( на фото остатки плоского провода)



         На пайку 36 пластин у меня ушло около 2 часов. Хотя на форуме читал, что люди паяют по 2 дня.

Паяльник желательно использовать на  40 Вт. Так как пластины легко отводят тепло, а это затрудняет пайку. Первые попытки паять 25 Ватным паяльником были нудными и печальными.

        Так же при пайке желательно оптимально подбирать количество флюса (канифоли). Ибо большой избыток ее не дает прилипнуть олову к пластине. А потому приходилось практически залуживать пластинку, в общем, ничего страшного, все поправимо. (приглядитесь на фото видно.)

Расход олова довольно большой.



Ну вот, на фото пропаянные элементы, во втором ряду косяк, не пропаян один вывод, но ничего главное заметил и исправил.

Окантовка стекла сделана двухсторонним скотчем далее на этот скотч будет приклеена полиэтиленовая пленка.

Скотчи, которые использовал.



После припайки,  начало герметизации (скотч вам в помощь).





Ну вот, проклеенные пластины скотчем и исправленным косяком.


Далее с окантовки панели снимаем защитный слой двухстороннего скотча и приклеиваем на нее полиэтиленовую пленку с запасом на края. (сфоткать забыл) Ах да, в скотче проделываем прорези для отходящих проводов. Ну не глупые, поймете, что и когда…  По краю стекла, а так же выводы проводов, углы, промазываем силиконовым герметикам.



И загибаем пленку на внешнюю сторону.

Предварительно было изготовлена рамка из пластика. Когда в доме устанавливал пластиковые окна, на окно шурупами крепят пластиковый профиль для подоконника. Посчитал, что эта часть слишком тонкая. А потому удалил и сделал подоконник по своему. Потому, от 12 окон остались пластиковые профили. Так сказать материал в избытке.

Рамку клеил обычным, старым, советским утюгом. Жаль, процесс не снимал, но думаю, ничего тут сверх непонятного нет. Отрезал под 45 градусов 2 стороны, нагрел на подошве утюга и приклеил предварительно установив на ровный угол. На фото рамка под вторую панель.



Устанавливаем стекло с элементами и защитной пленкой в рамку



Лишнюю пленку обрезаем, а края проклеиваем силиконовым герметикам.

Получаем вот такую панель.



       Да, забыл написать, что кроме пленки  к рамке приклеил направляющие, которые не дают упасть элементам, если скотч отклеиться. Пространство между элементами и направляющими залито монтажной пеной. Что позволило прижать плотнее элементы к стеклу.


Ну,  начнем  испытания.


       Так как панель одну я изготовил заранее, результат одной мне известен  Напряжение 21Вольт. Ток короткого замыкания 3,4 Ампера. Сила тока заряда аккумуляторной батареи 40А. ч 2,1 Ампера.

К сожалению не фоткал. Надо сказать, что сила тока круто зависит от освещенности.



Теперь соединенные параллельно 2 батареи.

Погода на момент изготовления была облачная, было около 4 часов дня.

       Вначале меня это расстроило, а потом даже обрадовало. Ведь это самые усредненные условия  для батареи, а значит результат правдоподобнее, чем при ярком солнце.         Солнышко просвечивало через облака не так ярко. Надо сказать, что и светило солнышко немного сбоку.



При таком освещении ток короткого замыкания составил 7.12 Ампер. Что считаю превосходным результатом.


Напряжение без нагрузки 20,6 Вольт. Ну, это стабильно около 21 вольта.

Ток заряда АКБ 2,78Ампера. Что при таком освещении гарантирует заряд АКБ.

Замеры показали,  при хорошем солнечном деньке результат будет лучше.


       К тому времени погода ухудшалась,  тучи  закрыли, солнышко  полностью и мне стало интересно, а что покажет при таком раскладе. Это же практически вечерние сумерки…


        Небо выглядело так, специально снял линию горизонта. Да впрочем, на самом стекле батареи видно небо как в зеркало.



Напряжение при таком раскладе 20,2 вольта. Как уже говорилось 21в. это практически константа.


Ток короткого замыкания 2,48А. В общем, то, для такого освещения замечательно!  Практически  равен одной батареи при хорошем солнышке.



Ток заряда АКБ 1,85 Ампера. Ну что сказать… Даже в сумерки АКБ будет заряжаться.


        Вывод построена солнечная батарея, не уступающая по характеристикам промышленным образцам. Ну а долговечность….., будем смотреть, время покажет.



        Ах да, заряд батареи ведется через диоды Шоттки на 40 А. ну, что нашлось.



         Так же хочу сказать про контроллеры. Все это красиво выглядит, но не стоит затраченных на контроллер денег.

Если вы дружите с паяльником, схемы очень просты. Делайте и получайте удовольствие от изготовления.



         Ну вот, налетел ветер и оставшиеся запасные 5 элементов сорвались в неуправляемый полет….. результат осколки. Ну что поделать, безалаберность должна быть наказана. А с другой стороны…. Куда их?

Решили сделать из осколочков еще одну панельку, вольт на 5. На изготовление ушло 2 часа. Остатки материалов как раз пришлись в пору. Вот что получилось.


Замеры сделаны вечером.



     Надо сказать, что при хорошем освещении сила тока короткого замыкания более 1 ампера.

Кусочки спаяны параллельно и последовательно. Цель, обеспечить примерно одинаковую площадь.  Ведь сила тока равна самому маленькому элементу. А потому при изготовлении подбирайте элементы по площади освещения.

Настало время рассказать о практическом применении изготовленых мною солнечных батарей.

Весной установил две изготовленые панели на крыше, высота 8 метров под углом 35 градусов, оринтированые на юговосток. Такое орентирование было выбрано не случайно, потому как было замечено, что в данной широте, летом солнышко всходит в 4 утра и к 6-7 часам вполне сносно заряжает аккумуляторы током в 5-6 ампер, тоже касается и вечера. Каждая панель должна обязательно иметь свой диод. Дабы исключить выгорание элементов при отличающийся мощности панелей. И как следствие неоправданое снижение мощности панелей.
 Спуск с высоты был выполнен многожильным проводом сечением 6мм2 каждая жила. Таким образом удалось достигнуть минимальных потерь в проводах.

 В качестве накопителей энергии использованы старые еле-живые аккумуляторы 150А. ч,75А.ч,55А.ч, 60А.ч. Все аккумуляторы соеденены паралельно и учитывая потерю емкости, сумарно составляют ококло 100А.ч.
 Контроллер заряда аккумулятора отсутствует. Хотя думаю установка контроллера необходима.Над схемой контроллера сечас работаю. Так как в течении дня аккумуляторы начинают кипеть. Потому приходится ежедневно сбрасывать излишки энергии, путем включения ненужной нагрузки. В моем случаее включаю освещение бани. 100 Вт. Так же в течении дня работает LCD телевизор примерно 105Вт, вентилятор 40Вт., а к вечеру добавляется энергосберегающая лампочка 20Вт.

 Любителям проводить расчеты скажу: ТЕОРИЯ И ПРАКТИКА не одно и тоже. Так как такой «сендвичь» вполне прекрасно работает свыше 12 часов. при этом иногда заряжаем от него телефоны.Полного разряда аккумуляторов еще не достиг ни разу. Что соответственно перечеркивает расчеты.

 В качестве преобразователя использован чуть- чуть переделаный для свободного пуска от аккумуляторов компьютерный бесперебойник (инвертор) 600В. А, что примерно соответствует нагрузке в 300Вт.
 Так же хочу отметить, что батареи заряжаются и при яркой луне. При этом ток составляет 0,5-1 Ампер, думаю для ночи это совсем неплохо.

Конечно хотелось бы увеличить нагрузку, но для этого требуется мощьный инвертор. Планирую изготовить инвернтор сам по ниже приведенной схеме. Так как покупать инвертор за бешаные деньги НЕРАЗУМНО!



 Надеюсь, продолжение следует!



Источник: www.Ma-Rina-S.narod.ru

Solar Fun!! Как сделать солнечную панель с компакт-диска? Пошаговое руководство!!

Как сделать солнечную панель с компакт-диска?

У обычных людей так много интересов, что они хотят знать  как сделать солнечную панель с компакт-диском?

Сделать солнечную батарею с компакт-диском — это просто миф?

Это еще возможно или нет?

Прочитав всю статью, вы узнаете пошаговую инструкцию по изготовлению солнечных панелей с компакт-диска.

Не запутайтесь, посмотрите в других источниках здесь, в этой записи, вы получите все детали как сделать солнечную батарею с CD?

Это отличная забавная идея — перепрофилировать старые ненужные компакт-диски, а также легко стать свидетелем футуристического феномена солнечной энергии.

Прочитав эту статью, вы узнаете, как можно построить свои солнечные батареи с помощью компакт-диска. Эта конкретная статья расскажет вам, как сделать самодельные солнечные батареи с компакт-диском, чтобы получить вторичную полезность.

Вам интересно, да? Давайте читать и исследовать-

Давай глубоко погрузимся!!

Содержание

• Intro of Как сделать солнечные панели с компакт-диска?
• Кому выгодны проекты «сделай солнечную панель с компакт-диском»?
• Как вы получаете солнечную энергию с помощью компакт-диска?
• Как сделать дома простую солнечную панель с компакт-диска?: Сделай сам Пошаговое руководство по изготовлению простой солнечной панели с компакт-диска-
  • Какие материалы используются для изготовления компакт-диска солнечной панели?
• # Как сделать проект солнечной энергетики: 6 шагов по созданию солнечных батарей с CD-
  • Выводы по изготовлению самодельных солнечных батарей с компакт-диском: Почему солнечная энергия лучший источник энергии?
  • Резюме: Вынос ключа
• Часто задаваемые вопросы: Как сделать солнечный элемент из медной проволоки, компакт-диска и диодов?

Введение Как сделать солнечные панели с компакт-диска?

Вы когда-нибудь задумывались, как устроен карманный калькулятор, использующий массив солнечных батарей?

Освещение в вашем саду с помощью генератора на солнечной энергии, как именно это работает?

Как насчет изящной забавной идеи по использованию старых ненужных компакт-дисков? Также легко наблюдать футуристический феномен солнечной энергии.

Зачем угрожать нашему электроснабжению, в значительной степени полагаясь на уголь и нефть?

У солнца есть около 5 миллиардов лет , чтобы сжечь, чтобы накормить нас бесконечным топливом.

У нас есть неограниченного использования источников возобновляемой энергии без ее истощения и выбросов загрязняющих веществ и парниковых газов от солнца.

Солнечные батареи превращают энергию этой гигантской электростанции в чистое и удобное электроснабжение.

Вы можете переработать выброшенные старые компакт-диски, чтобы узнать больше о потенциальной энергии солнца. Итак, мы обсудим «как сделать солнечную панель с компакт-диском?» в этой статье.

Эпоха оптических носителей CD, DVD или Blue-ray подошла к концу. Теперь вы можете удобно хранить огромное количество цифрового контента и управлять им в облаке и высокоскоростном Интернете.

После прочтения этой статьи вы узнаете, как можно собрать солнечные батареи с помощью компакт-диска.
Этот конкретный кусок расскажет вам, как сделать самодельные солнечные батареи с компакт-диском для производства вторичной полезности.

Вам интересно, да?

Как сделать солнечную панель с CD?

Вы можете использовать старые добрые компакт-диски в полной мере. Вы можете использовать в своих интересах их отчетливо блестящие поверхности, чтобы построить солнечную нагревательную панель или башню солнечной энергии (гелиостаты).

Следуйте за демонстрацией позже, чтобы получить полное руководство по созданию солнечной панели с компакт-диском для производства солнечной энергии.
.
Хотя эта энергия не будет питать вашу бытовую электронику. Статья не о традиционной солнечной панели, которую вы можете построить.

Возникает вопрос, какую пользу вы получите от этого начинания?

Кому выгодны проекты «сделай солнечную панель с компакт-диском»?

Предположим, мировые температуры увеличить до 1,5°C . В этом случае мы потеряем 70-90% коралловых рифов, говорится в отчете IPCC. [I]

Поскольку изменение климата продолжает угрожать нашей окружающей среде, использование возобновляемых источников энергии становится обычным явлением.

Но какая форма возобновляемой энергии лучше всего?

Зеленые технологии в значительной степени прямо или косвенно зависят от солнца. Преобразование солнечных лучей с помощью фотогальванических элементов или отражающих зеркал делает солнечную энергию наиболее значительным источником возобновляемой энергии.

Демонстрация изготовления солнечной термальной панели с помощью компакт-диска должна принести нам пользу. Это должно улучшить наше понимание того, как вы можете использовать солнце для производства тепловой энергии и лечения в снежные дни.

Хотя это уникальный метод производства тепла, он может не помочь в производстве энергии.

Практические приложения (включая, но не ограничиваясь) этого проекта:

• Самообразование

Независимо от того, взрослый вы или ребенок, вы можете получить образование с помощью такого небольшого солнечного проекта, не тратя много времени, денег или энергии. Вы можете своими глазами увидеть силу солнечных лучей.

• Мгновенное удовлетворение

Относительно легкий проект все же будет ярче, если вы сможете получить немедленный результат своих усилий.

• Автономные приложения

Предположим, что ваши источники питания отключены или вы находитесь вдали от электросети. В этом случае эта попытка подготовит вас к адаптации к автономным приложениям. Вы можете эффективно развивать свой реальный проект солнечной энергетики. Вы сможете адаптироваться, чтобы выжить и построить свою солнечную систему.

Как вы получаете солнечную энергию с помощью компакт-диска?

• Солнечные фотоэлектрические (PV) панели относительно неэффективны для преобразования большого количества солнечной энергии. Итак, какой материал лучше всего подходит для повышения эффективности солнечной панели?

– Солнечные фотоэлектрические (PV) элементы более эффективно поглощают фотоны, если вы можете запечатлеть квазислучайные наноструктуры (негладкие) на солнечных элементах. Несмотря на то, что он выглядит гладким, на диске Blu-ray есть «островки» и «ямки». Этот рисунок поверхности дает им возможность улавливать свет. Солнечная панель с рисунком Blu-ray может поглощать на 21,8 % больше света по сравнению с солнечной панелью без рисунка. [II]

— В отличие от компакт-дисков и DVD-дисков, диски Blu-ray обладают более высокой емкостью, скоростью передачи и способностью повышать эффективность солнечных фотоэлектрических панелей. Информационные шаблоны (отпечатанные) на дисках Blu-ray прекрасно работают для концентрации света. Этот метод может повысить эффективность полимерных или других типов солнечных элементов.

Однако изготовление пресс-форм для изготовления обходится довольно дорого.

Давайте посмотрим на обработку таких солнечных элементов Blu-ray ниже:



Обработка солнечных батарей в стиле Blu-ray. Изображение предоставлено: nature.com

. Прежде чем они появятся в продаже, давайте переделаем стопки дисков CD, DVD или Blue-ray в солнечную тепловую панель DIY.



Как сделать дома простую солнечную панель с помощью компакт-диска?: DIY Пошаговое руководство по изготовлению простой солнечной панели с помощью компакт-диска

Традиционная солнечная фотоэлектрическая панель вырабатывает электроэнергию с помощью фотоэлектрического процесса (преобразование солнечных лучей в полезную энергию).

Для сравнения, солнечная тепловая панель отражает солнечные лучи для нагрева определенного объекта, жидкости или области.

Хотя они не преобразуют солнечные лучи в электричество, они имеют решающее значение для солнечной платформы.

Вам не требуется интеграция батареи или инвертора с солнечными панелями.

Этот процесс менее сложен, чем система, подключенная к сети. Эта технология не менее ценна, чем фотоэлектрическая генерация.

Следуйте приведенным ниже процедурам, чтобы узнать, как сделать компакт-диск для солнечной панели: всего за шесть шагов (солнечная тепловая панель своими руками)

Какие материалы используются для изготовления компакт-диска для солнечной панели?

Прежде чем мы начнем демонстрацию как сделать солнечную панель из предметов домашнего обихода

, необходимо заранее собрать материалы.

1. компакт-диски
2. Картоны
3. Универсальный нож
4. Клей
5. Рулетка
6. Малярная лента
7. Аэрозоль для краски
8. S-образные крючки
9. Ткань
10. Карандаш

# Как сделать проект солнечной энергии: 6 шагов по изготовлению солнечных батарей с компакт-диска- Как сделать солнечную панель с компакт-диска? Пошаговое руководство

1-й этап изготовления солнечной панели с компакт-диском: Измерьте и отрежьте

• Сначала измерьте длину и ширину окна, выходящего на юг или наоборот. Добавьте 4/8 дюйма к длине и ширине. Например,

Размеры (дюймы)	Длина	Ширина
Фактический	22	36
Обязательно	26	40



Теперь выберите кусок картона, достаточно большой, чтобы придать ему форму с помощью универсального ножа в соответствии с указанными выше размерами.

Из любого неиспользованного картона вырежьте несколько прямоугольников (4 штуки) шириной 4 дюйма. Прямоугольники также должны составлять 3/4 ширины контейнера.



2-й шаг изготовления солнечной панели с компакт-диском: Краска

• Перейдите к следующему шагу, распылите краску на любую сторону картона, желательно полностью черного цвета, так как темные цвета поглощают наибольшее количество энергии света. (тепло) из окружающей среды. Вы можете нанести материал покрытия для достижения наилучшего результата или повышения эстетики. Но вы должны подождать полдня или больше, чтобы дать краске полностью высохнуть, прежде чем использовать какие-либо другие цвета.



3-й шаг: Создание контейнера –

• С помощью универсального ножа вырежьте 4-дюймовый квадрат из каждого угла прямоугольного картона и заклейте их малярным скотчем, чтобы создать контейнер. Темная часть должна образовывать внутреннюю часть коробки.



4-й этап изготовления солнечной панели с компакт-диском: Размещение

• Вставьте компакт-диски в контейнер в одинаковые столбцы и ряды снизу вверх на картоне неотражающей стороной внутрь.
• Затем используйте карандаш, чтобы определить середину рядов компакт-дисков. Вырежьте отверстия в верхнем и нижнем рядах компакт-дисков, чтобы приклеить их поверх отверстий.



5-й шаг изготовления солнечной панели с компакт-диском: Приклейте прямоугольники

Возьмите четыре прямоугольника из первого шага и приклейте их внутрь контейнера, чтобы получилась стена лабиринта.

Прямоугольники	1-й	2-й	3-й	4-й
Положение в контейнере	Левая сторона	Правая сторона	Левая сторона	Правая сторона
Позиция в рядах CD	Нижний ряд	Центральный ряд	Центральный ряд	Верхний ряд



6-й шаг изготовления солнечной панели с компакт-диском: устройство крепления

• На последнем шаге с помощью универсального ножа возьмите кусок ткани такой длины, чтобы он был на 3 дюйма длиннее и шире контейнера.



• Разверните ткань поверх склеивания сторон контейнера. Сделайте отверстия в двух верхних углах контейнера, чтобы ввести S-образные крючки. Наконец, вы можете повесить солнечную термопанель на окно.



Выводы по изготовлению самодельных солнечных батарей с компакт-диском: Почему солнечная энергия лучший источник энергии?

Эта технологическая эра YouTube и iTunes сделала CD, DVD и Blue-ray диски устаревшими реликвиями.

Тем не менее, вы можете переработать устаревшие диски, чтобы вернуть их к жизни. Вы можете использовать блестящие стороны старых пластиковых дисков, чтобы создать электрическую солнечную панель или солнечную тепловую панель.

• Вы можете использовать свои старые компакт-диски из кучи бесполезных компакт-дисков, DVD-дисков и дисков Blue-Ray, разбросанных по дому или на заднем дворе!



• Практический опыт « как сделать солнечную панель с компакт-диска?» должен повысить вашу способность выполнять прогрессивный проект по использованию солнечной энергии.

Резюме : Ключ на вынос

Огромные потребности в энергии в наших местах или феномен отсутствия электросетей, прокладывающий путь для использования солнечной энергии.

Благодаря этому нетрадиционному проекту солнечной энергии вы сможете улучшить свои инновационные навыки. Всего за несколько шагов вы сможете извлечь выгоду из бесплатная солнечная энергия. Вы можете производить достаточно энергии, чтобы нагреть свою комнату, дом или даже бассейн, проявив немного творчества.

Итак, что я могу сделать с небольшой солнечной панелью, сделанной из компакт-дисков?

–        Бытовая солнечная тепловая система

Практичным методом борьбы с потерями энергии является хранение тепла в резервуаре для воды.

–        Space Efficient

Солнечная панель CD, обращенная окнами на юг, обеспечивает эффективный проект с точки зрения требований к пространству.



Часто задаваемые вопросы: Как сделать солнечный элемент из медной проволоки, компакт-диска и диодов?

Электропроводность меди – одна из лучших среди металлов. Хотя он не может генерировать электричество при воздействии только солнечного света. Если только вы не качаете магнит вокруг катушки с медной проволокой.

Зенеровские диоды, однако, могут генерировать некоторое измеримое напряжение при воздействии солнечного света.

Диоды способны выдавать только пару милливольт. Проверить можно вольтметром или мультиметром.

Но он не будет запускать какие-либо электронные устройства, поскольку выходной ток будет чрезвычайно низким, а следовательно, и мощность.

Самодельные видеоролики на YouTube по сборке солнечных батарей из компакт-дисков с медной проволокой и диодами не обеспечат достаточно энергии для питания любой бытовой электроники.



Ссылки

1. I. «Глобальное потепление на 1,5°C»; Октябрь 2018 г. , Межправительственная группа экспертов ООН по изменению климата (МГЭИК)



1. «Перепрофилирование дисков Blu-ray с фильмами в качестве квазислучайных шаблонов наноимпринтинга для управления фотонами, Александр Дж. Смит2, Чен Ван2, Дуннин Го, Ченг Сун и Цзясин Хуан

Солнечный элемент толщиной с бумагу может превратить любую поверхность в источник энергии | MIT News

Инженеры Массачусетского технологического института разработали сверхлегкие тканевые солнечные элементы, которые могут быстро и легко превратить любую поверхность в источник энергии.

Эти прочные, гибкие солнечные элементы, которые намного тоньше человеческого волоса, приклеены к прочной и легкой ткани, что упрощает их установку на неподвижную поверхность. Они могут обеспечивать энергией на ходу в качестве носимой энергетической ткани или транспортироваться и быстро развертываться в удаленных местах для оказания помощи в чрезвычайных ситуациях. Они в 100 раз легче обычных солнечных панелей, генерируют в 18 раз больше энергии на килограмм и изготавливаются из полупроводниковых чернил с использованием процессов печати, которые в будущем можно масштабировать до производства на больших площадях.

Благодаря своей тонкости и легкости эти солнечные элементы можно ламинировать на самых разных поверхностях. Например, они могут быть интегрированы в паруса лодки для обеспечения питания в море, прикреплены к палаткам и брезентам, которые развертываются в операциях по ликвидации последствий стихийных бедствий, или установлены на крыльях дронов для увеличения дальности их полета. Эта легкая солнечная технология может быть легко интегрирована в застроенную среду с минимальными требованиями к установке.

«Показатели, используемые для оценки новой технологии солнечных батарей, обычно ограничиваются их эффективностью преобразования энергии и их стоимостью в долларах за ватт. Не менее важна интегрируемость — легкость адаптации новой технологии. Легкие солнечные ткани обеспечивают интеграцию, придавая импульс текущей работе. Мы стремимся ускорить внедрение солнечной энергии, учитывая настоятельную необходимость развертывания новых безуглеродных источников энергии», — говорит Владимир Булович, заведующий кафедрой новых технологий Фариборза Масее, руководитель Лаборатории органической и наноструктурной электроники (ONE Lab), директор MIT. nano и старший автор новой статьи с описанием работы.

К Буловичу в работе над статьей присоединились соведущие авторы Маюран Сараванапаванантам, аспирант Массачусетского технологического института по электротехнике и информатике; и Иеремия Мваура, научный сотрудник Исследовательской лаборатории электроники Массачусетского технологического института. Исследование опубликовано сегодня в Small Methods.

Уменьшенная солнечная батарея

Традиционные кремниевые солнечные элементы хрупки, поэтому они должны быть заключены в стекло и упакованы в тяжелый, толстый алюминиевый корпус, что ограничивает, где и как они могут быть развернуты.

Шесть лет назад команда ONE Lab изготовила солнечные элементы, используя развивающийся класс тонкопленочных материалов, которые были настолько легкими, что могли сидеть на мыльном пузыре. Но эти ультратонкие солнечные элементы были изготовлены с использованием сложных вакуумных процессов, которые могут быть дорогими и сложными для масштабирования.

В этой работе они намеревались разработать тонкопленочные солнечные элементы, полностью пригодные для печати, с использованием материалов на основе чернил и масштабируемых технологий изготовления.

Для производства солнечных элементов используются наноматериалы в виде электронных чернил для печати. Работая в чистой комнате MIT.nano, они покрывают структуру солнечного элемента с помощью устройства для нанесения покрытий, которое наносит слои электронных материалов на подготовленную съемную подложку толщиной всего 3 микрона. Используя трафаретную печать (метод, аналогичный тому, как рисунки добавляются к футболкам с трафаретной печатью), электрод наносится на структуру, чтобы завершить солнечный модуль.

Затем исследователи могут отделить печатный модуль толщиной около 15 микрон от пластиковой подложки, сформировав сверхлегкое солнечное устройство.

Но с такими тонкими автономными солнечными модулями сложно обращаться, они могут легко порваться, что затруднит их развертывание. Чтобы решить эту проблему, команда Массачусетского технологического института искала легкую, гибкую и высокопрочную подложку, к которой можно было бы прикрепить солнечные элементы. Они определили ткани как оптимальное решение, поскольку они обеспечивают механическую устойчивость и гибкость с небольшим дополнительным весом.

Они нашли идеальный материал — композитную ткань весом всего 13 граммов на квадратный метр, известную как Dyneema. Эта ткань изготовлена ​​из настолько прочных волокон, что их использовали в качестве канатов для подъема затонувшего круизного лайнера Costa Concordia со дна Средиземного моря. Добавляя слой УФ-отверждаемого клея толщиной всего несколько микрон, они прикрепляют солнечные модули к листам этой ткани. Это формирует сверхлегкую и механически прочную солнечную конструкцию.

«Хотя может показаться проще просто напечатать солнечные элементы прямо на ткани, это ограничит выбор возможных тканей или других принимающих поверхностей теми, которые химически и термически совместимы со всеми этапами обработки, необходимыми для изготовления устройств. . Наш подход отделяет производство солнечных элементов от их окончательной интеграции», — объясняет Сараванапаванантам.

Превосходит обычные солнечные элементы

При тестировании устройства исследователи из Массачусетского технологического института обнаружили, что оно может генерировать 730 ватт энергии на килограмм, когда оно стоит отдельно, и около 370 ватт на килограмм, если оно размещено на высокопрочной ткани Dyneema, которая примерно в 18 раз больше мощности на килограмм, чем обычные солнечные элементы.

«Типичная солнечная установка на крыше в Массачусетсе имеет мощность около 8000 Вт. Чтобы генерировать такое же количество энергии, наши тканевые фотогальваники добавят всего около 20 килограммов (44 фунта) на крышу дома», — говорит он.

Они также проверили долговечность своих устройств и обнаружили, что даже после того, как тканевую солнечную панель свернули и развернули более 500 раз, элементы по-прежнему сохраняют более 90 процентов своих первоначальных возможностей по выработке энергии.

Хотя их солнечные элементы намного легче и гораздо более гибкие, чем традиционные элементы, они должны быть заключены в другой материал, чтобы защитить их от окружающей среды. Органический материал на основе углерода, используемый для изготовления элементов, может модифицироваться при взаимодействии с влагой и кислородом воздуха, что может ухудшить их работу.

«Облицовка этих солнечных элементов тяжелым стеклом, что является стандартным для традиционных кремниевых солнечных элементов, сведет к минимуму ценность нынешнего достижения, поэтому в настоящее время команда разрабатывает ультратонкие упаковочные решения, которые лишь незначительно увеличат вес нынешних сверхлегких устройств», — говорит Мваура.

«Мы работаем над тем, чтобы удалить как можно больше неактивного на солнце материала, сохранив при этом форм-фактор и характеристики этих сверхлегких и гибких солнечных структур. Например, мы знаем, что производственный процесс можно еще больше упростить, напечатав съемные подложки, что эквивалентно процессу, который мы используем для изготовления других слоев нашего устройства.
