Как правильно соединить медный и алюминиевый провод
Если посмотреть на проводку в современных домах и в старом жилом фонде, можно обнаружить одну закономерность. Раньше использовали алюминиевую проводку. В основном это марка АППВ, которая получила народное название лапша. А в современных домах применяются уже медные кабели. Преимущественно это ВВГнг (силовой кабель, с медной жилой, изоляцией из ПВХ, оболочкой из ПВХ пониженной горючести).
Когда возникает необходимость заменить часть проводки, либо нарастить имеющуюся длину проводов, приходится соединять между собой новые и старые коммуникации.
И тут появляется вполне закономерный вопрос о том, можно ли вообще соединять медный и алюминиевый провод между собой. Если да, то как обеспечить надёжность, безопасность и долговечность такого контакта.
В чём заключаются основные сложности
Главная причина нежелательного соединения меди и алюминия заключается именно в проводке из алюминия. Есть 3 основные причины. Но результат у них один.
Со временем контактное соединение ослабевает, что ведёт к перегреву, оплавлению изоляции и к последующему короткому замыкаю.
Что же касается причин, то они такие.
- Способность к окислению во влажной среде. Алюминий окисляется, когда на него воздействует влажный воздух. Если он соединён с медью, окислительный процесс ускоряется. Окислившийся слой имеет большее удельное сопротивление, нежели у нетронутого алюминия. Отсюда и активный нагрев.
- Характеристики металла. Алюминий мягче и имеет меньшие показатели проводимости. Из-за этого такой металл сильнее греется. В процессе работы провода постоянно нагреваются и остывают. То есть происходит расширение и сжатие металла. Разница в линейном расширении у меди и алюминия большая. Из-за температурных изменений контактное соединение теряет в надёжности. Слабый электроконтакт — это предвестник перегрева и короткого замыкания.
- Гальваническая несовместимость. Это касается меди и алюминия. При скрутке электрический ток, проходящий через неё, даже в условиях минимальной влажности будет провоцировать возникновение химической электролизной реакции. Она ведёт к коррозии. Это снова-таки нарушает качество контакта, ведёт к перегреву, короткому замыканию и возгоранию.
Какие существуют способы соединения
Выделяют такие методы:
- скрутка;
- резьбовое соединение;
- клеммная колодка;
- болтовой клеммник;
- орех;
- неразъёмное соединение;
- опрессовка;
- клеммы автомата;
- самозажимные клеммы типа Wago.

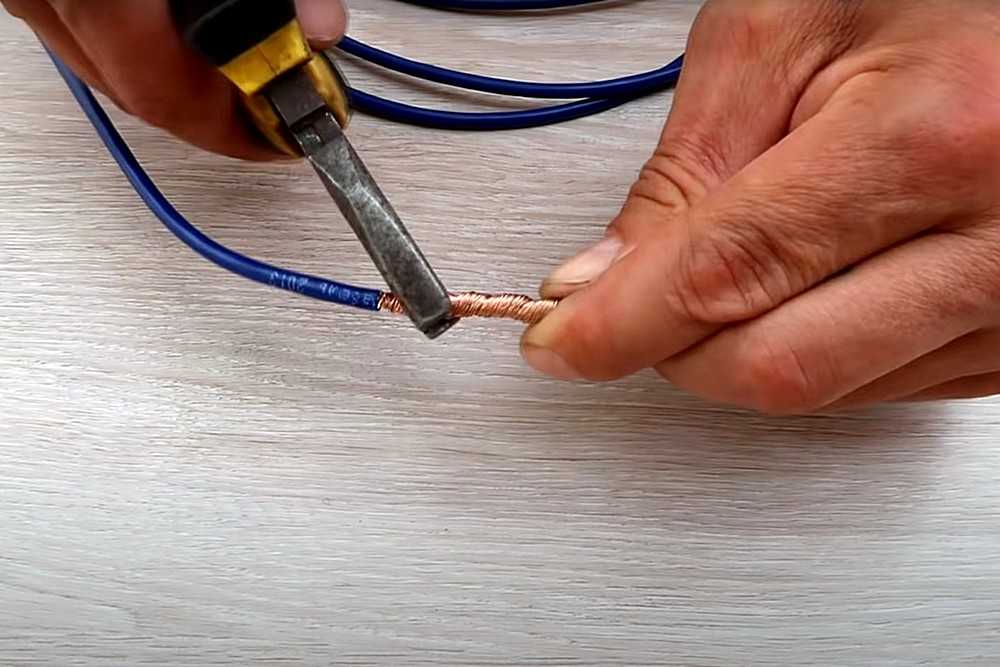

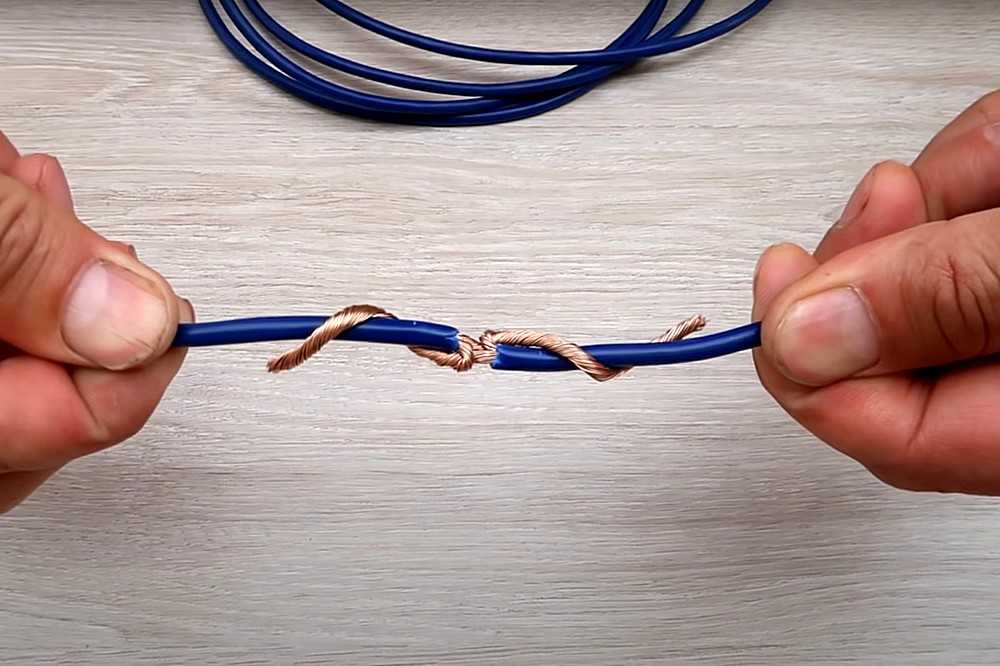

Метод скрутки
При скручивании необходимо, чтобы провода обвивали друг друга, а не один провод обвивал другой. В противном случае добиться необходимого уровня механической надёжности соединения не получится. Также запрещается скручивать проводники разного типа, не обеспечив дополнительную герметизацию для них. Здесь достаточно будет взять любой защитный лак с водостойкими свойствами.
Самое правильное решение — это залудить предварительно медный провод с помощью припоя. Соединение может проводиться для проводки с разным диаметром, а также объединять многожильные и одножильные элементы. Но в этом случае многожильная проводка предварительно придётся залудить припоем. Тем самым он станет одножильным.
При скрутке толстых проводов делайте не менее 3 витков, а для тонких, диаметром до 1 мм требуется от 5 витков.
Даже при условии, что медный провод залудили, всё равно из-за скручивания есть большой риск повредить оловянный слой. Как результат, возникнет гальванический эффект, начнётся нагрев, покрытие разрушится окончательно и проводка может загореться. Поэтому идея скрутить между собой алюминиевый, а также медный электрический провод считается не самой лучшей. Её даже можно считать крайне опасной и нежелательной при любых обстоятельствах и условиях.
Резьбовой способ соединения
Прежде чем заняться соединением болтового типа для медной и алюминиевой электрической проводки, подготовьте сам болт, гайку и 3 шайбы. Одна шайба будет отделять алюминий от меди, защищая тем самым элементы от гальванического эффекта и не менее нежелательного электролиза.
Смысл идеи заключается в следующем:
- наденьте на болт первую шайбу;
- один из проводов зачистите так, чтобы оголённую часть можно было свернуть в колечко;
- полученное кольцо наденьте на болт сверху шайбы;
- теперь сверху установите вторую шайбу;
- повторите процедуру со второй жилой, сделав аналогичное колечко;
- наденьте кольцо на болт;
- сверху третью шайбу;
- далее установите гайку на болт;
- закрутите её достаточно плотно, чтобы прижать друг к другу провода;
- теперь собранную конструкцию изолируйте, используя изоленту или термоусадочную трубку.
Разделительную шайбу нужно устанавливать между всеми проводами, если их более 2 штук. При этом болты, гайки и шайбы не должны быть оцинкованными. Контакт меди и цинка электрически считается несовместимым. Это ведёт к быстрому разрушению места контакта.
Клеммная колодка
Каждая клемма в колодке представлена в виде небольшого отреза трубки из латуни. Сбоку в неё вкручены 2 винта. Чтобы подключить проводку, необходимо:
- зачистить на конце провода изоляцию;
- вставить жилу в клемму до середины;
- прижать с помощью винта;
- то же самое повторить со вторым проводом.
За счёт того, что контакт происходит через латунные трубки, опасаться эффекта электролиза не приходится.
Сами клеммы заключают в капроновый корпус. Это даёт отличную возможность отрезать кусочки клемм необходимой длины.
Учтите только, что клеммные колодки ориентированы на соединение между собой именно проводов одножильного типа, которые предназначены для небольшого тока. А если вам потребуется подключить многожильный провод, тогда предварительно напрессуйте на него наконечник НШВИ.
Колодки с плоско-пружинным зажимом
Клеммные колодки типа Wago считаются наиболее современным способом для соединения проводов. Как из разных, так и из одинаковых материалов. Плюс в том, что дополнительные инструменты не требуются, а сама работа выполняется очень быстро. Но и цена на клеммы соответствующая.
Самозажимные клеммы бывают 2 типов:
- Неразборные. В этом случае для соединения нужно зачистить концы электрических проводов, после чего вставить их в специальное отверстие. Остаётся лишь прижать пружинной пластинкой. Ориентированы лишь на подключение одножильных проводов. В последующем разобрать такое соединение будет невозможно. Только обрезать и подключать заново.
- Разборные. Здесь провода прижимаются к контактной пластине с помощью рыжачка. Это даёт возможность использовать жилы разного типа. Если нужно отключить проводку, достаточно просто поднять рычажок, и проводник легко выходит из зацепления.
Соединение проводов осуществляется через стальную пластину. В некоторых клеммах внутри предусмотрена специальная паста с токопроводящими свойствами. Она способствует улучшению качества контакта, а также предотвращает появление гальванического опасного эффекта.
Зажим типа Орех
Если вы не знаете, как правильно соединить орехом медный и алюминиевый электрический провод, тогда действуйте по такой инструкции:
- снимите стопорные кольца;
- разберите корпус зажима;
- снимите с проводки внешнюю оболочку на длину, достаточную для установки в зажим;
- снимите с жил изоляцию на длину контактной площадки на соединителе;
- зачистите конец проводки;
- открутите винты и разберите зажим Орех;
- вставьте зачищенные провода в углубления;
- прижмите болтами контактные пластины;
- соберите корпус;
- зафиксируйте его с помощью стопорного кольца.
Размер такого зажима типа Орех подбирается исходя из параметров сечения соединяемых проводов. При отсутствии защиты соединителя от влаги, располагать такие устройства на улице нельзя.
Болтовой клеммник
Клеммы представлены в виде пластинок из латуни или стали. На концах пластинок закручиваются прижимные винты, оснащённые шайбами круглой или квадратной формы.
Отдельные элементы соединения располагаются в неразборном или разборном корпусе из пластика. Там может быть от 2 до 10 клемм. Сверху некоторые модели клеммников прикрыты прозрачной крышкой.
В электрическом щите или в переходном коробе такой клеммник следует зафиксировать с помощью винтов. Есть и конструкции, позволяющие выполнить установку в DIN рейку. Но в такой ситуации на планку следует устанавливать отдельно каждую клемму.
Неразъёмный способ соединения
Заклёпочник работает по принципу втягивания и отрезания стального стержня, который продевается через алюминиевую трубчатую заклёпку со шляпкой. У стержня имеется утолщение. При втягивании в трубки заклёпки, происходит её расширение. Сами заклёпки отличаются по длине и диаметру, что позволяет выбрать подходящий вариант для той или иной ситуации.
Для соединения проводов разного типа (алюминий и медь) с помощью заклёпки, необходимо:
- провести подготовительные работы по аналогии с резьбовым соединением;
- сделать диаметр колечек немного больше, чем диаметр используемой заклёпки;
- оптимальным диаметром для заклёпки считается 4 мм;
- надеть алюминиевый провод на заклёпку;
- затем шайбу пружинного типа;
- потом медный провод;
- в завершении установить плоскую шайбу;
- вставить стержень в заклёпочник;
- сжать ручки до характерного щелчка.
При этом излишки стального стержня будут обрезаны. На этом соединение можно считать завершённым.
В плане надёжности неразъёмное соединение с помощью заклёпок обладает высокими показателями. Его можно использовать при тех же ремонтах повреждённой проводки, когда требуется дополнительная вставка. Важный нюанс — это обеспечение качественной изоляции для оголённых участков.
Метод опрессовки
В качестве соединителя используется специальная гильза. Она представляет собой толстостенную трубку. С двух её конца устанавливаются зачищенные наконечники проводов. Затем эта гильза опрессовывается. Для опрессовки можно использовать ручные или гидравлические устройства.
Тут важно подобрать правильно трубку. Материал её изготовления должен соответствовать электрокабелям. Следовательно, если это медь и алюминий, то и гильза будет выполнена в виде трубки из 2 разных отрезков, соединённых при заводском производстве. Место контакта частей соединительной гильзы получается абсолютно герметичным, то есть не пропускает влагу, а также не даёт возникнуть опасному гальваническому эффекту.
После опрессовки соединительную гильзу следует изолировать с помощью изоленты, либо специальной термоусадочной трубки, как и другого подходящего материала.
Клеммы автомата
В определённых ситуациях вместо того, чтобы соединять кабели разного типа между собой, проще поставить дополнительный автомат. Его клеммы адаптированы под работу с любыми видами проводов, вне зависимости от материала их изготовления.
Подобный метод применяют при подключении бойлеров, электрических плит или когда нужно запитать отдельно стоящее здание, пристройку. Тут подходящий провод может быть выполнен из алюминия, а отходящий из меди. При этом многим интересно знать, допускается ли соединение алюминия и меди непосредственно только на нижних, либо только на верхних клеммах такого автомата.
Такой вариант допускается лишь при использовании болтового соединения. Тогда между проводами разного типа прокладывается стальная шайба. Если же применяется модульный автомат, тогда к одной клемме должна идти жилы только из одинакового материала.
Если взять провода разного типа, а особенно одножильный и многожильный, то надёжный и качественный контакт будет лишь с одной стороны. Другой же провод начнёт греться и быстро выйдет из строя.
Следовательно, так же быстро придёт в негодность и сам автоматический выключатель (автомат). Вам же остаётся выбрать один из вариантов, которые считаете наиболее оптимальным и подходящим в конкретном случае.
Какой метод соединения считаете оптимальным? Что использовали? Какой результат это дало? От каких способов, опираясь на личный опыт, советуете отказаться новичкам?
Как соединить медный и алюминиевый провод
В старых домах, построенных в прошлом веке часто встречается алюминиевая электропроводка. Так как добавляются новые электрические приборы бывает необходимо добавить новую розетку или несколько розеток.
Возникает вопрос как соединить современные медные провода с алюминиевыми проводами старой проводки. Пожалуй все знают, что соединять медный и алюминиевый провод между собой при помощи скрутки не рекомендуется. Во время эксплуатации такой скрутки зазор между проводами увеличивается. А при воздействии влаги, которая присутствует в воздухе возникает химическая реакция и провода окисляются. А это чревато ухудшением контакта, нагреву скрутки, оплавлению изоляции а то и возгоранию электропроводки.
Но соединить правильно между собой медный и алюминиевый провод можно. И существует несколько способов.
Так как же правильно соединить медный и алюминиевый провод между собой?
Соединение с помощью винтовых клеммных колодок
Существует несколько видов клеммных винтовых колодок. Мы возьмем колодки из мягкого полипропилена, которые продаются по 12 штук. Можно отрезать нужное нам количество.
Очищаем медный и алюминиевой провода от изоляции на 1 сантиметр. С одной стороны колодки вставляем медный проводник, с другой медный так, чтобы они не соприкасались между собой и хорошо затягиваем винтами.
Внутренняя часть колодки сделана из латуни, которая химически неактивна ни с алюминием ни с медью. Поэтому провода окисляться не будут. Такие колодки выпускаются разных размеров, поэтому при их помощи можно соединять провода разного сечения.
Можно также соединять многожильные провода предварительно залудив их оловом или опрессовав специальными наконечниками.
Соединение с помощью клеммников Wago
Данные клеммники представляют собой клеммные колодки с плоско-пружинным зажимом. Бывают двух видов – одноразовые и многоразовые разъемные.
Одноразовые клеммники Wago предназначены для соединения провода сечением от 1,5 до 2,5 кв.мм, и соединения проводов в распределительных коробках. И расчитаны на ток до 24 ампер. Но я бы ставить их на такой ток не стал. Берем провод, очищаем его от изоляции на 1 см м вставляем в отверстия клеммника.
Как вы видите на картинках в одном клеммнике можно соединить от двух до нескольких проводов.
Многоразовые клеммники имеют специальный рычажок. Отгинаем рычажок, вставляем в отверстие клеммника предварительно очищенный провод и опускаем рычажок. Всё, провод зажат пружиной и имеет хороший контакт. Если необходимо переключить провода, поднимаем рычаг, вынимаем старые и вставляем новые и опускаем рычаг.
Такие клеммники позволяют соединять между собой также многожильные провода. Они расчитаны на ток до 35 А. С их помощью можно соединять провода до 4 кв. мм.
С помощью болта
Болтовое соединение самое надежное соединение. Главное между алюминиевыми и медными проводами ставить шайбу, чтобы провода не соприкасались между собой непосредственно.
Порядок соединения такой. Очищаем провод от изоляции на длину достаточную для того, чтобы сделать кольцо равное диаметру болта. На болт надеваем гроверную шайбу, простую, провод из алюминия, затем шайбу, провод из меди, шайбу, гайку. И всё это дело хорошо закручиваем.
Скрутку изолируем изоляционной лентой. Надежное соединение готово. Такое соединение прослужит вам долго.
Соединение с помощью зажима “орех”
Зажим “орех”представляет собой металлические пластины квадратной формы с отверстиями по углам для винтов. Пластины заключены в пластиковый корпус, который похож на орех. Отсюда и пошло название данного зажима.
Кроме двух внешних в этом зажиме есть ещё и средняя пластина. Вставляем провода из разного металла так чтобы их разделяла эта пластина. Затягиваем винты равномерно. Надеваем пластиковый корпус. Соединение готово.
В основном такие соединения ставят в старых электрощитках пятиэтажек построенных в прошлом веке при переустановке счетчика и автоматических выключателей на новые.
Соединение с помощью опрессовки гильзой
Соединить медный и алюминиевый провод можно также с помощью специальной гильзы, подобрав её по диаметру. С одной стороны гильзы нужно вставить медный провод, с другой алюминиевый, предварительно очистив его от изоляции. Затем обжать гильзы с помощью специального инструмента – ручного гидравлического пресса.
Соединение получается очень надежным. Но у этого соединения есть несколько минусов.
- Для такого соединения нужен специальный инструмент – пресс.
- Соединять можно провода одного диаметра
- Соединить можно только два провода
Если вам известны ещё способы соединения алюминиевого и медного провода можете писать в комментариях. А на этом у меня всё.
Соединить алюминиевый и медный провод — можно и без проблем
О соединение медного и алюминиевого провода ходит немало слухов. Некоторые говорят, что в этом нет ничего страшного, и приводят примеры, когда такие соединения служат десятилетиями, а другие говорят, что из практики знают, как быстро они разрушаются. Кому верить, и как правильно соединять такие провода мы и поговорим в нашей статье.
- Почему нельзя соединять медный и алюминиевый провод
- Почему нельзя соединять медный и алюминиевый провод
- Как соединять медный и алюминиевый проводник
Почему нельзя соединять медный и алюминиевый провод
Прежде всего, давайте разберемся, почему нельзя соединять эти провода вместе, и что нужно для того, чтобы такое соединение служило многие годы. Для этого нам придётся погрузиться немного в теорию, и разобраться со структурой этих металлов.
Почему нельзя соединять медный и алюминиевый провод
Чтобы понять, как соединить медный и алюминиевый провод, давайте разберемся, а что же такого в таком соединении. Ведь существует сразу несколько теорий о недопустимости такого соединения и практически все из них имеют рациональное зерно.
Как и любой другой металл, под воздействием кислорода медь и алюминий окисляются. В результате чего на их поверхности образуется оксидная пленка. Оксидная пленка меди практически не препятствует прохождению электрического тока, а вот оксидная пленка алюминия имеет достаточно большое сопротивление.
Если медный и алюминиевый провод соединить, то как бы мы не хотели, но металлы будут взаимодействовать. Алюминий является более активным металлом, поэтому при появлении между соединением влаги, которая в любом случае присутствует в воздухе, начинается процесс электролиза, то есть ионы алюминия переносятся на медь.
В результате алюминиевый проводник теряет свою массу. В нем образуются пустоты и раковины. Они в свою очередь тоже окисляются и еще больше ускоряют процесс электролиза. И чем больше влаги в соединении, тем быстрее происходит этот процесс.
В результате мы имеем практически разрушенный алюминиевый проводник. Его сечение уменьшено, а значит плотность тока вырастает. Вырастает плотность тока, металл начинает больше греться, и в результате это приведет либо к перегоранию алюминия в месте соединения, либо, в худшем случае — к пожару.
Как соединять медный и алюминиевый проводник
Но медный провод соединить с алюминиевым можно. Для этого между этими двумя проводниками достаточно разместить третий материал или же полностью исключить возможность проникновения влаги к месту соприкосновения металлов.
- Давайте рассмотрим оба эти варианта. Начнем с наиболее простого – разместить между проводниками третий металл. Обычно для этого выбирают так же неактивный металл, дабы у нас вновь не было процесса электролиза. И обычно инструкция рекомендует использовать для этого латунь.
- Это связано с тем, что этот материал имеет достаточно хорошие электротехнические свойства. Он стоек в химическом плане и препятствует процессу электролиза.
- Некоторые предлагают использовать для этого обычную сталь или нержавейку. Но делать этого не стоит. Дело в том, что эти материалы обладают не очень хорошей проводимостью. Поэтому при прохождении через них больших токов они будут сильно греться. В результате мы опять можем получить пожар.
Обратите внимание! Если вы все-таки решили остановится на болтовом соединении, то вместо стальной шайбы можно использовать латунную. При наличии металла ее вы можете вырезать и своими руками. Вариант же со стальной шайбой допустимо использовать лишь в сетях с не очень большой нагрузкой.
- Вторым возможным вариантом является исключение попадания воды в место соединения металлов. Герметизировать соединение будет слишком дорогостоящим, да и не всегда надежным вариантом. Поэтому в большинстве случаев для этого используют специальную пасту как на видео.
- Такая паста не только препятствует проникновению в контактное соединение влаги, но и кислорода. В результате алюминий окисляется очень незначительно, ведь для образования оксидной пленки ему необходимо буквально несколько секунд. А благодаря отсутствию влаги в месте соединения не происходит самый страшный процесс для такого соединения – электролиз.
Как соединять правильно медные и алюминиевые провода
Зная причины и возможные варианты устранения проблемы, можно приступить к разбору вопроса, как правильно соединить медный и алюминиевый провод. И здесь есть сразу несколько вполне логичных ответов, некоторые из которых мы уже привели в разделе выше.
Начнем с вопроса по смазке. Это может быть технический вазелин, литол и любая другая смазка, препятствующая окислению металла и попаданию влаги. Но тут встает вопрос с последующей изоляцией такого соединения. Ведь на смазку изолента ложится очень плохо, а термоусадка может просто выдавить ее.
Обратите внимание! В любом случае соединение типа скрутка запрещено. А для таких разных металлов скрутка может быть вдвойне губительна.
Вывод
На вопрос, как лучше соединить медный и алюминиевый провод, однозначного ответа нет. Ведь здесь все зависит от местных условий и принадлежностей, имеющихся под рукой. Но в любом случае таких вариантов достаточно много. Не допускается только прямая их скрутка, что в любом случае запрещено нормами ПУЭ.
Cоединение алюминиевых и медных проводов между собой
Современная электрическая разводка в квартире или доме выполняется только медными проводами так гласит ПУЭ. Но в старых домах проводку делали чаще всего алюминиевым проводом и возникает ситуация, при которой необходимо соединить 2 провода из разного материала. И в этой статье вы узнаете, как соединить медный и алюминиевый провод разными способами.
Способы соединения медных и алюминиевых проводов
Можно ли скручивать медный провод с алюминиевым
Начнем с того, что можно ли соединять алюминиевые провода с медными, и не приведёт такое соединение к пожару? Ответ да, можно. Но давайте сперва ознакомимся с этими материалами.
Если задаться вопросом какая проводка лучше, медная или алюминиевая, то выбор конечно за медной. Это выходит из технической характеристики меди, сечение алюминиевого провода в тех же условиях приходится брать больше. Есть и минусы, медь дороже. Отличить медный провод от алюминиевого легче по цвету, медь имеет красноватый оттенок, алюминий — серый, белый.
Посмотрев на электротехнические показатели металлов, отпадает вопрос в том, что лучше проводит ток. Вот некоторые сведения:
- Удельное сопротивление: медь – 0,017 Ом·мм²/м, алюминий – 0,028 Ом·мм²/м.
- Теплоёмкость: меди — 0,385 Дж/гК, алюминия – 0,9 Дж/гК.
- Упругость материала: меди – 0,8%, алюминия – 0,6%.
Так почему нельзя скручивать медные и алюминиевые провода, ведь скрутка, особенно при небольшом сечении, является самым дешёвым вариантом в плане как средств, так и времени? Все дело в том что, эти материалы при соединении создают гальваническую пару.
Гальваническая пара — 2 металла разного рода, соединение которых между собой приведёт к повышенной коррозии. Именно такой гальванической парой являются медь и алюминий. Электрохимические потенциалы двух металлов слишком разные, поэтому скорая коррозия увеличит сопротивление в месте соединения и последует его нагрев. Более подробно о совместимости металлов указано в ГОСТ 9.005-72. Ниже привожу таблицу с некоторыми данными по металлам:
Гальваническая совместимость мелталов
Добиться качественного контакта двух проводников можно разными способами (пайкой, применением простой клеммной колодки, более дорогих клемм WAGO или обыкновенного болта с гайкой).
Соединение проводов
Соединение алюминиевых и медных проводов между собой требует технологических решений, простой скрутки здесь недостаточно.
Способы соединения проводников с разными электрохимическими потенциалами:
- Посредством пайки. Но не простой пайки.
- С применением простых клеммников или дорогостоящих WAGO. Здесь экономить не стоит и если стоит вопрос, как правильно соединить медный и алюминиевый провода, то лучше взять WAGO. Преимущества данного производителя будут описаны далее.
- Используя болтовое соединение, у которого масса преимуществ: дешевизна, простота и возможность работы с проводами большого сечения.
- Опрессовкой гильзами. Требуется наличие специализированного инструмента.
Зажимы WAGO для стыковки алюминия и меди весьма популярны, так как их очень удобно использовать:
- Щелчком отвести прижимные пластины в сторону.
- Вставить в отверстия провода.
- Поставить пластины на свои места, зажать.
Клемы WAGO для соединения медного провода с алюминиевым отличное решение
Но сейчас WAGO заставляет усомниться в своей репутации.
Скрутка проводов
Ранее упоминалась скрутка алюминиевого и медного провода как очень ненадёжный способ соединения, но иногда это единственная возможность быстрого восстановления энергоснабжения.
Пара советов перед выполнением скрутки:
- Перед скруткой медный провод следует хорошо залудить.
- Величина скрутки должна быть не менее 5 витков.
- После работы, место соединения надо защитить несколькими слоями изолирующей ленты или термоусадочной трубкой.
Пайка меди к клемнику
Можно спаять медь и алюминий между собой. Если с медью все понятно, то для пайки алюминия нужен специальный флюс. Некоторые электрики просто припаивают медный провод к клеммнику.
Флюс для алюминия
Клеммники
Перечень инструмента и расходных материалов электрика включает в себя клеммные колодки. Клеммники – медные или из латуни покрытые слоем никеля, рассчитанные под провода определённого сечения и покрытые слоем изолирующего пластика. Фиксацию проводов обеспечивают 2 небольших винта.
Соединяя клеммниками медь и алюминий следует правильно зажать винты-фиксаторы. Если их перетянуть, то можно повредить алюминиевые жилы, что не очень хорошо отразится на дальнейшей эксплуатации электропроводки. Поэтому необходимо найти золотую середину: затянуть не слишком туго, но добиться качественного контакта.
Болтовое соединение
Если под рукой нет клеммника, паяльника или WAGO, а сечение проводов достаточно большое, то добиться качественного можно обыкновенным болтом.
Для соединения двух проводов потребуется: болт, гайка, 3 шайбы. Последовательность действий:
- На концах проводов сделать кольца, такого же диаметра, как и болт. Для удобства лучше использовать круглогубцы.
- Одеть кольца на болт в таком порядке, чтобы они оказались между тремя шайбами.
- Затянуть гайку и проверить качество соединения.
- Нанести несколько слоёв изолирующей ленты.
Болтовое соединения алюминия и меди
Соединение «орешек»
«Орех» — это ещё одна разновидность клеммной колодки, чаще всего используемая для ответвления проводов большого сечения. Представляет собой 2 медных пластины, уложенных в пластиковый корпус.
Между пластинами помещают медный и алюминиевый провод, а также провод ответвления. Но использовать «орех» можно просто как соединительный элемент. После укладки проводников пластины стягиваются болтами. В качестве изоляции поверх всей конструкции одевается пластиковый корпус, состоящий из двух половин, для крепления которых используют стандартные винты.
Соединение «орех» подходит для всех видов уличных соединений и ответвлений
Опрессовка
Для этого метода вам потребуются специальные опрессовочные клещи и гильзы. Принцип соединения проводов гильзой очень прост: с одной стороны в гильзу вставляют алюминиевый провод, с другой медный, и обжимают с обеих сторон гильзу клещами. Существуют гильзы для проводов с большим сечением – от 16 мм 2 и до 300 мм 2 , но в этом случае потребуется специальный гидравлический пресс. Единственный недостаток опрессовки – высокая стоимость инструмента.
Специальная гильза для соединения алюминия и меди
Смазка
Для улучшения качества контакта можно использовать специальную смазку или пасту. Обычно это — кварцевазелиновая паста. Обычно ее используют для улучшения соединения именно алюминиевых проводов.
Но такую пасту можно применять при всех видах соединений (резьбовом, с помощью клеммников, опрессовкой), особенно, если соединение происходит на улице. Тогда на контакт воздействуют дополнительные факторы, существенно снижающие долговечность соединения. Хотя и применение смазки без изоляции вызывает сомнения.
Исходя из всего вышесказанного подбирайте подходящий для вас способ в зависимости от места соединения (улица, дом) и материальных возможностей.
2 Comments on «Cоединение алюминиевых и медных проводов между собой»
Соединять алюминий с медью 222 или 221 серией ВАГО, это самый тупой совет. Эти клеммы только для меди. Или вы настолько противник этих клемм, что советуете такое. А потом кричать, «аааа, они говно»
Купили дом, прожили в нем 25 лет и только сейчас начались некоторые проблемы. В некоторых комнатах видно был ремонт и проводку сделали медным проводом, а основная из алюминиевого. В коробках на кухню и ванну подгорели скрутки надо полагать из-за повышенной нагрузки. Всё таки этот процесс не быстрый.
Как правильно соединить медный и алюминиевый провод – варианты и приспособления
Специалисты давно пришли к мнению, что разность потенциалов больше 0,6 мВ уже опасна для соединений проводов. Долгосрочным такой контакт не назовешь. Что касается меди и алюминия, то между ними электрический потенциал равен 0,65 мВ, что выше нормы. Получается гальваническая пара, как в батарейке. Поэтому соединять их в электрической проводке не разрешается. Но что делать тем, у кого в квартире или доме схема разводки проводов алюминиевая? Есть несколько выходов.
Скрутка двух проводов
Самый старый вариант соединения электрических проводов – скрутка. Он же и самый простой. Возвращаемся к электрическим потенциалам металлов. У алюминия со свинцово-оловянным припоем разница потенциалов составляет 0,4 мВ, у меди с припоем всего лишь 0,25 мВ. Получается так, что если один из соединяемых проводов обработать этим припоем, то можно провести безопасное их соединение. Обычно припой наносят на медный провод.
Лудить можно и одножильный провод, и многожильный. Во втором случае жилы необходимо скрутить, при этом учитывается их количество. Для кабелей большого сечения лудить можно три жилы, для малых сечений (не больше 1 мм²) пять жил.
Но даже этот вариант соединения не дает стопроцентной гарантия, что контакт будет работать долго. Есть такое понятие, как линейное расширение металлов, то есть под действием температур они расширяются. При скрутке добиться плотного прижима проводов друг к другу не всегда получается. При расширении между ними образуются зазоры, которые уменьшают плотность примыкания. А это ведет к снижению токопроводящей величины. Вот почему скрутку сегодня используют редко.
Резьбовой контакт
Считается, что резьбовые соединения меди с алюминием – это самые надежные контакты, которые прослужат без проблем весь срок эксплуатации самих проводов. Простота соединения и возможность состыковать несколько кабелей в одном узле делают этот тип сегодня востребованным. Правда, его обычно используют для стыковки проводов большого сечения. Количество соединяемых электрических линий будет ограничено лишь длиною болта (винта).
Возвращаемся к электрическому потенциалу металлов и определяем, что между алюминием и сталью (из нее сделаны все элементы болтового соединения) разница потенциалов составляет 0,2 мВ, между медью и сталью – 0,45 мВ, что опять-таки меньше норматива. То есть, всем присутствующим в связке металлам окисление не грозит. Прочность соединения алюминиевых проводов с медными в данном случае обеспечивает хорошо проведенный зажим гайки. Между двумя жилами устанавливаются стальные шайбы, как ограничитель или разрыватель контакта.
Внимание! В процессе эксплуатации резьбового соединения необходимо позаботиться о том, чтобы под действием колебаний здания не произошло самопроизвольное откручивание гайки. Это приведет к ослаблению контакта. Поэтому под плоскую шайбу обязательно укладывается шайба Гровера.
Как провести правильно контакт резьбовым соединением
Чтобы правильно соединить алюминиевые и медные провода между собой, необходимо:
- Удалить изоляционный слой на длину, равную четырем диаметрам болта. Если используется болт М6, то длина открытого участка должна быть 24 мм.
- Если жилы уже имеют окисление на поверхности, то надо их очистить.
- Концы сворачиваются в кольца диаметром чуть больше диаметра болта.
- Теперь в последовательности надеваются на болт: простая плоская шайба, один любой провод, плоская шайба, второй провод, еще шайба плоская, шайба Гровера и гайка, которая закручивается до упора.
Обратите внимание, что для зажима таким способом проводов сечением не более 2 мм², можно использовать болт М4. Если медный провод обработан припоем, то между двумя жилами укладывать шайбу не обязательно. Конец многожильного медного кабеля надо обязательно обработать припоем.
Неразъемное соединение
Этот вид контакта похож на предыдущий, только оно является неразъемным. И если появляется необходимость добавить в него еще один провод, то придется соединение сломать и сделать его по-новому. По сути, этот контакт основан на зажиме клепки. Сам процесс производится при помощи специального инструмента, который называется заклепочник.
- Очищаются от изоляции концы, как и в предыдущем варианте.
- Делаются кольца чуть больше диаметра заклепки (максимальная его величина 4 мм).
- Сначала надевается алюминиевый конец.
- Затем плоская шайба.
- Медный конец.
- Еще одна шайба.
- Вставляют конец заклепки в заклепочник и сжимают рукоятки инструмента до щелчка, который говорит о том, что обрезка стального стержня произошла.
Контакт в клеммной колодке
Такой вид соединения медного и алюминиевого провода чаще всего используется в осветительных приборах. Колодки приходят в комплекте со светильниками. По надежности соединения они уступают резьбовым контактам, но это один из самых простых вариантов. Нет необходимости скручивать кольца, или лудить концы, проводить изоляцию. Надо зачистить провода на длину 5-10 мм и вставить в клеммные пазы устройства. Зажим производится винтом. Усилие приложить придется, особенно это касается алюминиевого провода.
Если с помощью клеммной колодки соединяются между собой медь с алюминием, то укладывать устройство под штукатурку нельзя. Оно может быть использовано только в закрытых коробах: в распределительной коробке или в колпаке светильника.
Клеммник
Обойти стороной переходник Wago никак нельзя. Это устройство немецкого производства, с помощью которого можно между собой соединять алюминий и медь без усилий и без инструментов. Единственное, что нужно сделать, это очистить концы проводников.
Клеммник Wago – пружинный прибор, в который вставляются жилы кабеля, и он автоматически их зажимает. Сегодня производитель предлагает два исполнения колодки: одноразовые (серия 773) и многоразовые (серия 222). В первом случае провода вставляются в клеммник и вытащить их оттуда можно только, сломав устройство. Второй вариант – это прибор, в состав которого входят рычажки. Поднимая или опуская их, можно зажать конец жилы или отпустить его. В каждом разъемном гнезде есть свой рычажок.
В одноразовый клеммник можно установить провода сечением не больше 2,5 мм² (он выдерживает ток до 10 А), в многоразовый не более 4 мм² (ток до 34 А).
Орехи
Еще одна конструкция, с помощью которой можно состыковать алюминий с медью. Состоит устройство из металлического соединительного элемента пластинчатого типа и пластикового корпуса, чем-то похожего на орех. Отсюда и название.
Принцип крепления, как у резьбового варианта. Только по конструкции это две пластины, которые прижимаются друг к другу четырьмя винтами. В одной из пластин в отверстиях нарезана резьба, на которую и накручиваются винты, сжимая пластины между собой. Соединяют орехом алюминий с медью так:
- Защищают концы проводников.
- Один вставляется с одной стороны в специально образованный паз между пластинами.
- С другой стороны, вставляется второй. Здесь важно, чтобы два провода (алюминиевый и медный) не соприкоснулись внутри соединительного устройства. Поэтому в состав ореха входит дополнительная пластина из стали, которая располагается между зажимными элементами. Так вот один провод необходимо расположить сверху этой пластины, второй под ней. Это и обеспечит отсутствие контакта между медным и алюминиевым проводами.
- Винты зажимаются до упора, что обеспечивает надежность контакта.
- Конструкция закрывается подпружиненным корпусом.
Сегодня производители предлагают большое разнообразие орехов, как по мощности, так и по размерам. Существуют варианты, в которых сам корпус не открывается, и вся начинка спрятана в нем и недоступна. Подключение производится путем вставления конца провода в гнездо, где он зажимается винтом. Есть орехи с зубчатым подключением, надо просто вставить проводник в паз, где произойдет сжатие при помощи зубьев, что обеспечит надежность контакта.
Возвращаясь к вопросам, можно ли соединять, и как правильно соединить медный и алюминиевый провода, нужно сделать обобщение, что вариантов-то немало. У каждого есть свои плюсы и минусы, но под необходимые требования можно выбрать один правильный, который создаст условия длительной эксплуатации электрической схемы разводки.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Как соединить медный и алюминиевый провод
В жилых домах, построенных в советское время, электропроводка выполнялась алюминиевыми проводами. Профессиональные электрики предпочитают делать современные бытовые сети из медных проводов. Поэтому, хотим мы этого или нет, но часто приходится сталкиваться с проблемой, как соединить медные и алюминиевые провода. Не слушайте тех, кто будет говорить вам, что этого делать категорически нельзя. Конечно, не все способы подходят для этого случая, однако соединение электрических алюминиевых и медных проводов – вполне решаемая задача. Главное сделать все правильно.
Эти два металла имеют разные химические свойства, что сказывается на качестве их соединения. Но нашлись умники, которые придумали, как соединить два проводника, исключив при этом непосредственный контакт между ними.
Мы рассмотрим все существующие варианты, как можно соединить медный и алюминиевый провод, но сначала давайте разберемся, почему это нельзя сделать обычной скруткой и в чем причина такой несовместимости?
Содержание
- Причины несовместимости
- Болтовое соединение
- Зажим «Гайка»
- Клеммная колодка
- Самозажимные клеммы
- Винтовое соединение
Причины несовместимости
Основные причины нежелательного соединения этих двух металлов кроются в алюминиевом проводе.
результат скрутки меди и алюминия — перегрев стыка, плавление изоляции, возможность возгорания
Причин три, но все они приводят к одному результату — со временем ослабевает контактное соединение проводов, начинает перегреваться, плавится изоляция и происходит короткое замыкание.
- Алюминиевая проволока имеет свойство окисляться при воздействии влаги воздуха. Это происходит гораздо быстрее при контакте с медью. Оксидный слой имеет более высокое удельное сопротивление, чем сам металлический алюминий, что приводит к чрезмерному нагреву проводника.
- По сравнению с медным проводником алюминий мягче и имеет меньшую электропроводность, за счет чего сильнее нагревается. В процессе эксплуатации проводники многократно нагреваются и охлаждаются, в результате чего происходит несколько циклов расширения и сжатия. Но алюминий и медь имеют большую разницу в величине линейного расширения, поэтому изменение температуры приводит к ослаблению контактного соединения, а слабый контакт всегда является причиной сильного нагрева.
- Третья причина заключается в том, что медь и алюминий гальванически несовместимы. Если их скрутить, то при прохождении электрического тока через такой узел даже при минимальной влажности будет происходить химическая реакция электролиза. Оно, в свою очередь, вызывает коррозию, в результате чего опять же происходит нарушение контактного соединения, а как следствие, нагрев, оплавление изоляции, короткое замыкание и возгорание.
Болтовое соединение
Болтовое соединение алюминиевых проводов с медными считается самым доступным, простым, быстрым и надежным. Для работы вам понадобится болт, гайка, несколько стальных шайб и гаечный ключ.
Конечно, применить этот способ для соединения проводов в квартирной распределительной коробке у вас вряд ли получится, ведь сейчас они производятся в миниатюрных размерах, и получившийся электроузел будет очень громоздким. Но если у вас в доме остались коробки советских времен или когда вам нужно сделать подключение в распределительном щитке, то этот болтовой способ подходит лучше всего. В целом он считается идеальным вариантом, когда необходимо коммутировать абсолютно несовместимые проводники — разного сечения, из разных материалов, многожильные с одинарными жилами.
Важно знать, что болтовым методом можно соединить более двух проводников (их количество зависит от длины болта).
Вам нужно будет сделать следующее:
- Зачистите каждый подключаемый провод или кабель от изоляционного слоя на 2–2,5 см.
- Из зачищенных концов сформируйте кольца по диаметру болта, чтобы их можно было легко надеть на него.
- Теперь возьмите болт, наденьте на него шайбу, затем кольцо медной жилы, снова шайбу, кольцо алюминиевой жилы, шайбу и все надежно затяните гайкой.
- Изолируйте соединение изоляционной лентой.
Самое главное, не забудьте поставить промежуточную шайбу между алюминиевым и медным проводом. Если вы будете соединять несколько разных жил, то промежуточную шайбу между жилами из одного металла ставить не нужно.
Еще одним преимуществом этого соединения является его разъемность. В любой момент его можно размотать и при необходимости подключить дополнительные провода.
Как правильно прикрутить провода подробно показано в этом видео:
Зажим «Гайка»
Еще одним хорошим способом соединения медных и алюминиевых проводов является использование гаечных зажимов. Правильнее называть это устройство компрессией ответвления. Это уже электрики прозвали его «орехом» из-за внешнего сходства.
Представляет собой диэлектрический поликарбонатный корпус с металлическим сердечником (или сердечником) внутри. Сердечник представляет собой две плашки, каждая из которых имеет паз под определенное сечение проводника, и промежуточную пластину, скрепленные между собой болтами.
Такие зажимы продаются в любом магазине электротоваров, они бывают разных видов, которые зависят от сечения соединяемых проводов. Недостатком такого устройства является его негерметичность, то есть есть вероятность попадания влаги, пыли и даже мелкого мусора. Для надежности и качества соединения гайку лучше обмотать сверху изолентой.
Процесс соединения проводов с помощью такого зажима выглядит следующим образом:
- Разберите компрессионный корпус, поддев и сняв стопорные кольца с помощью тонкой отвертки.
- На присоединяемых проводах снять изоляционный слой на длину плашек.
- Отвинтите крепежные болты и вставьте оголенные жилы в плоские канавки.
- Затяните болты, установите пластину в компрессионный корпус.
- Закройте корпус и наденьте стопорные кольца.
В этом видео показан практический пример использования зажима-гайки:
Клеммная колодка
Дешевое и простое решение вопроса, как соединить алюминиевые провода с медными, — использование клеммников. Купить их сейчас вообще не проблема, к тому же можно купить не целую секцию, а попросить продавца отрезать нужное количество ячеек. Клеммные колодки продаются разных размеров, в зависимости от размера проводников, которые они соединяют.
Что такое блок? Это полиэтиленовый прозрачный каркас, рассчитанный сразу на несколько ячеек. Каждая ячейка имеет внутри трубчатую латунную втулку. С противоположных сторон концы соединяемых проводов необходимо ввести в эту втулку и затянуть двумя винтами.
Использование клеммников очень удобно тем, что от него всегда можно отрезать ровно столько ячеек, сколько пар проводов для соединения, например, в одной распределительной коробке.
Использование клеммных колодок очень простое:
- Отвинтите один зажимной винт, тем самым освободив одну сторону втулки для ввода проводника.
- Зачистите изоляцию на жилах алюминиевого провода на длину 5 мм. Вставьте в клемму, затяните винт, тем самым прижав жилу к гильзе. Затяните винт крепко, но не слишком усердствуйте, чтобы не сломать сердечник.
- Те же операции проделайте с медным проводом, вставив его в гильзу с противоположной стороны.
Почему ты должен делать все по очереди? Ведь можно сразу два винта открутить, вставить провода и закрутить. Это делается для того, чтобы медные и алюминиевые провода не соприкасались друг с другом внутри латунной втулки.
Как видите, преимуществами клеммников являются простота и скорость использования. Этот способ подключения относится к разъемным, при необходимости можно вытащить один проводник и заменить его другим.
Клеммные колодкиплохо подходят для соединения многожильных проводников. Для этого необходимо сначала использовать наконечники, которые будут обжимать пучок жил.
Есть еще одна особенность в использовании клеммников. Под давлением шнека при комнатной температуре алюминий может течь. Поэтому потребуется периодическая ревизия клеммы и подтяжка контактного соединения, где закреплен алюминиевый провод. Если этим пренебречь, алюминиевый проводник в клеммнике расшатается, контакт ослабнет, начнет нагреваться и искрить, что может привести к возгоранию.
Как соединить провода с помощью клеммника показано в этом видео:
Самозажимные клеммы
Соединение алюминиевых и медных проводников в самозажимные клеммы еще быстрее и проще.
Зачищенные жилы должны быть вставлены в клеммные отверстия до упора. Там они будут автоматически зафиксированы с помощью прижимных пластин (она будет плотно прижимать проводник к луженой планке). Благодаря прозрачному корпусу клеммника можно проверить, полностью ли вошла жила в клемму. Минус таких устройств в том, что они одноразовые.
Если вам нужен многоразовый зажим, используйте зажимы рычажного типа. Рычаг поднимается и освобождает вход в отверстие, в которое необходимо вставить зачищенный сердечник. После этого рычаг опускают обратно, тем самым фиксируя проводник в клемме. Это соединение разъемное, при необходимости рычаг поднимается, и провод вынимается из клеммы.
Клеммы самозажимные «WAGO» наилучшим образом зарекомендовали себя на рынке электротоваров. Производитель выпускает специальную серию клемм с контактной пастой Alu-plus. Это вещество предохраняет место контакта алюминия и меди от проявления электролитно-коррозионных процессов. Отличить эти клеммы можно по специальной маркировке на упаковке «Al Cu».
Использование этих терминалов также чрезвычайно просто. На самой клемме указано, на какое время необходимо зачистить изоляционный слой проводника.
Преимущества и недостатки использования клеммников WAGO описаны в этом видео:
Винтовое соединение
Не рекомендуется скручивать медные и алюминиевые провода. Если без этого не обойтись, то сначала следует залудить медный проводник, то есть покрыть его свинцово-оловянным припоем. Это исключит возможность прямого взаимодействия алюминия и меди.
Не забывайте, что алюминий очень мягкий и хрупкий, он может сломаться даже при небольших нагрузках, поэтому крутите его очень осторожно. Не забудьте правильно заизолировать соединение, лучше всего в этом случае использовать термоусадочную трубку.
Мы постарались подробно рассказать, можно ли соединить между собой алюминиевый и медный провода, а также как это сделать качественно и надежно. Выберите наиболее подходящий для вас способ в зависимости от того, где это соединение будет переключаться и работать.
Можно ли сращивать/соединять медные и алюминиевые провода вместе?
Когда дело доходит до домашней электропроводки, популярны медные и алюминиевые провода. Традиционно для домашней электропроводки использовались алюминиевые провода. Однако сегодня в домашней электропроводке все чаще используется медная проводка. Однако можно ли соединить эти разные провода вместе?
Национальные электротехнические нормы и правила допускают сращивание медных и алюминиевых проводов при условии, что используется разъем класса AL/CU. При сращивании эти провода подвержены риску коррозии при воздействии влаги. Необходимо использовать одобренный разъем, чтобы предотвратить риск угрозы безопасности, вызванный подключением этих проводов.
Что касается электропроводки в вашем доме, вы всегда должны быть уверены, что не нарушаете ни один из кодексов NEC, установленных Национальной ассоциацией противопожарной защиты. В следующих разделах мы разберем все, что вам нужно знать о сращивании медных и алюминиевых проводов без нарушения каких-либо правил!
Примечание : Помните, что вашим главным приоритетом, особенно при работе с электрическим оборудованием, должна быть безопасность. Несмотря на то, что были предприняты усилия, чтобы проверить достоверность этой статьи, каждая электрическая установка индивидуальна. Если у вас есть какие-либо сомнения относительно того, какие электрические работы или модификации необходимы, вам следует обратиться за советом к квалифицированному электрику.
Обзор медных и алюминиевых проводов
Провод Romex, зачищенный на одном концеВот краткий обзор медных и алюминиевых проводов!
Что такое медная проволока?
Медная проволока красноватого цвета является одной из лучших по электропроводности. По этой причине он обычно используется во многих бытовых кабелях. Медные провода используются во многих бытовых приборах, от вашей системы отопления, вентиляции и кондиционирования воздуха до телевизора с плоским экраном высокой четкости.
Медь не вызывает коррозии, что делает ее идеальным материалом для проводки. Однако медь, как правило, дороже, чем другие варианты проводки. Он также тяжелее, чем другие типы проводов. Однако медь является фантастическим теплопроводником. Многие современные дома сейчас переходят на медную проводку.
Что такое алюминиевая проволока?
Алюминиевые провода широко используются для кабелей. В конечном итоге популярность алюминиевых кабелей сводится к их уникальным свойствам. Алюминиевые провода известны своей легкостью и возможностью вторичной переработки. Алюминий является немагнитным металлом и является одним из лучших проводников.
Благодаря этим свойствам алюминиевые провода широко используются в домах. Однако современные дома сейчас переходят на медный провод. Это связано с тем, что CPSC (Комиссия по безопасности потребительских товаров США) обнаружила, что дома с алюминиевыми проводами более чем в 50 раз подвержены риску возникновения пожара.
Различия между медными и алюминиевыми проводами
Прежде чем мы рассмотрим, можно ли сращивать медные и алюминиевые провода, давайте подробнее рассмотрим эти провода и чем они отличаются друг от друга.
#1: медь имеет более высокую проводимость
Свойства меди и алюминия сильно различаются. Из-за различных свойств медь имеет более высокую проводимость, чем алюминий. Фактически, алюминиевая проводка имеет на 40% меньшую проводимость, чем медная. Это делает медный провод идеальным выбором для электропроводки.
#2: Алюминиевые провода легче
По сравнению с медными проводами алюминиевые провода легче. За счет этого алюминиевые провода также дешевле приобретать. Медная проволока, с другой стороны, тяжелее и дороже. Эти факторы тесно связаны с их молекулярными свойствами.
#3: Медные провода устойчивы к тепловому воздействию
При высоких температурах алюминиевые провода имеют тенденцию к расширению. При низких температурах те самые алюминиевые провода сожмутся. Однако медная проволока способна противостоять воздействию перепадов температуры.
#4: Алюминиевые провода вызывают коррозию
Одним из недостатков алюминиевых проводов является их коррозионная природа. Это связано с опасностями безопасности, которые обсуждались CPSC в отношении алюминиевых проводов, и риском возникновения пожара. Однако медная проволока не вызывает коррозии. В конечном счете, это делает медный провод более безопасным выбором проводки.
Можно ли сращивать/соединять медные и алюминиевые провода вместе?
Различные соединители с термоусадочной трубкой и некоторые проводаВ Национальном электротехническом кодексе 2020 года проводники обсуждаются в статье 110 «Требования к электрическим установкам». В Разделе 110.5 указано, что проводники, которые используются в вашем доме для передачи тока, должны быть изготовлены из меди, алюминия или алюминиевых материалов с медным покрытием .
Из вышеизложенного видно, что вы можете легально использовать в своем доме медный или алюминиевый провод. Как обсуждалось ранее, выбор медных проводов более безопасен, чем алюминиевые. Однако можете ли вы срастить или соединить медный провод с алюминиевым проводом вместе?
Во-первых, давайте посмотрим, разрешает ли это Национальный электротехнический кодекс. В разделе 110.4 «Электрические соединения» NEC обсудил сращивание или соединение проводников из разных металлов. В этом разделе указано, что различные провода, такие как медные и алюминиевые провода, нельзя сращивать при физическом контакте между ними, если только устройство не предназначено для такого использования.
По сути, это означает, что вы можете сращивать или соединять медные и алюминиевые провода при использовании правильного устройства. Это означает, что выбранный соединитель провода должен быть одобрен для соединения с AL/CU .
Предупреждение : Многие люди не советуют сращивать медные и алюминиевые провода. Это связано с тем, что комбинация этих проводов, как известно, быстро подвергается коррозии при наличии влаги. В равной степени вам нужно будет учитывать любое тепло, выделяемое из-за тока, протекающего по проводам и соединителям проводов. Может быть небезопасно просто думать» правильно, я соединил эти два кабеля вместе — работа выполнена ».
По этим причинам многие электрики рекомендуют придерживаться одного типа проводки в вашем доме и при необходимости менять проводку.
Однако, в соответствии с Национальным электротехническим кодексом, можно соединить эти разные провода, если устройство предназначено для такого использования. Продолжайте читать, пока мы рассмотрим советы по соединению медных и алюминиевых проводов!
Наконечники для сращивания медных и алюминиевых проводов
Один тип гайки для соединения проводовКак обсуждалось ранее, можно сращивать алюминиевую и медную проволоку, несмотря на их различные свойства. Однако при этом следует помнить о нескольких важных моментах. С помощью этих советов вы сможете безопасно сращивать или соединять медные и алюминиевые провода.
#1: Используйте только разъемы с номиналом AL/CU
При сращивании медных и алюминиевых проводов вам необходимо использовать разъем с соответствующим номиналом. Делая это, вы избежите нарушения каких-либо кодов NEC. К счастью, есть идеальный продукт, который можно использовать для безопасного соединения этих разных проводов.
При соединении алюминиевых и медных проводов можно использовать разъем IDEAL Twister AL/CU. Этот закручивающийся соединитель для проводов предназначен как для предотвращения коррозии между этими различными проводами, так и для обеспечения надежного соединения . Этот разъем соответствует разделу 110.14 NEC, который мы обсуждали ранее. Этот разъем также внесен в список UL.
#2: Используйте правильный размер разъема
Если вы решите использовать разъем, отличный от описанного выше, вам необходимо убедиться, что вы используете правильный размер разъема . Это поможет обеспечить безопасное соединение, повысив безопасность соединения между этими проводами.
#3: Используйте пасту-ингибитор коррозии
Ранее мы обсуждали природу коррозии медных и алюминиевых проводов в присутствии друг друга. Коннектор IDEAL Twister, рассмотренный выше, предотвращает это. Однако вы можете принять дополнительные меры предосторожности, используя антиоксидантную пасту-ингибитор коррозии.
С помощью антиоксидантной пасты вы сможете дополнительно предотвратить коррозию между этими разными проводами . Кроме того, этот тип пасты безопасен для использования с проводящими металлами и оборудованием, которое вы используете. Всегда соблюдайте инструкции производителя при нанесении этой пасты на медные и алюминиевые провода в процессе сращивания.
#4: Обеспечение безопасности проводов
При сращивании или соединении медных и алюминиевых проводов всегда необходимо обеспечить плотное и надежное соединение между проводами и разъемом AL/CU.
