Люминесцентные и светодиодные лампы в одном светильнике: 5 причин против в Москве

Июль 01 2021

Люминесцентные и светодиодные лампы в одном светильнике: 5 причин против

Комментарии: 0

Новости

Кто не испытывал: лампы в светильнике никогда не перегорают одновременно. Тем не менее, мы все же хотим иметь достаточно яркого света. Но замена ламп, которые все еще работают, звучит как ненужные траты и пустая трата ресурсов. Но так ли это на самом деле? Мы покажем, почему вы можете с чистой совестью заменить даже хорошо освещенные люминесцентные лампы на светодиоды — и сделать одолжение окружающей среде.


Люминесцентная и светодиодная лампа рядом друг с другомiStock / weerapatkiatdumrong

Самая важная информация вкратце:

на ПРА возможен только один тип лампы (светодиодная или люминесцентная).
экономия затрат: светодиоды потребляют значительно меньше энергии
экономия времени: благодаря более длительному сроку службы светодиодов

равномерный световой рисунок благодаря одинаково высокому качеству света ламп
Люминесцентным лампам требуется время прогрева для достижения полной яркости, а светодиоды — нет.
Светодиоды не содержат ртути и излучают немерцающий свет


Светодиодные и люминесцентные лампы в одном светильнике: возможно ли это?


Сочетание ламп разных типов возможно только в ограниченном объеме. Первым условием является, конечно, соответствие основания, иначе трубки не войдут в розетку. Теперь это зависит от балласта. Обратите внимание, что разные типы ламп не могут работать на одном балласте . Смешанное решение здесь невозможно. Правило: на балласт только один тип лампы — светодиодная или люминесцентная!



Если у вас есть светильник с лампами, каждая из которых работает от собственного балласта, возможно сочетание различных технологий освещения. В жалюзийных светильниках , например, вы найдете 4 трубы и два балластов. Здесь невозможно заменить одну лампу на светодиодную, но вы можете заменить две вместо всех четырех ламп на светодиодные альтернативы и продолжать использовать оставшиеся две лампы.



Типп


Узнайте больше о разнице между светодиодами и люминесцентными лампами в нашей статье блога LED против Fluorescent .



Светодиодные и люминесцентные лампы в одном светильнике: 5 причин против


Расходы
Замена продукта, который все еще работает, поначалу звучит абсурдно и как ненужные расходы. Но при переходе на светодиоды новые затраты на покупку имеют смысл. Ведь современные светодиоды потребляют так мало электроэнергии, что покупная цена окупается за очень короткое время. Таким образом, вы не только экономите на счетах за электроэнергию, но и навсегда сокращаете потребление электроэнергии. А это, в свою очередь, приносит пользу окружающей среде . Это означает: чем раньше вы перейдете на светодиоды, тем быстрее вы сохраните и защитите природу. Это во много раз перевешивает замену еще работающих люминесцентных ламп.


Для дальнейшего чтения мы рекомендуем наш блог « Окупаемость инвестиций в светодиодное освещение» .



Время и продолжительность жизни
Срок службы светодиодов во много раз больше, чем у обычных люминесцентных ламп. Если вы замените только часть ламп, вам скоро придется заменить следующую люминесцентную лампу. Почему бы не произвести полное изменение и не рассчитывать на годы без обслуживания и беззаботности?


Вы можете узнать все о затратах на техническое обслуживание в нашем блоге Обслуживание освещения .



Светодиодный биннинг

Равномерный световой узор имеет решающее значение для хорошего освещения. При промышленном производстве источников света могут возникать отклонения. Чтобы они не были видны потребителю, светодиоды сгруппированы в так называемые бункеры, то есть контейнеры. Все продукты, содержащиеся в корзине, имеют одинаковый выход. Важнейшие критерии — цветовая температура и яркость. Если вы используете в светильнике разные продукты, например светодиоды и люминесцентные лампы, они могут излучать заметно разный свет. Это не только непривлекательно выглядит, но и вызывает раздражение.


Дополнительную информацию можно найти в нашем блоге. Что такое LED Binning?



Время разогрева и мерцание
Известно, что люминесцентным лампам требуется определенное время прогрева, прежде чем они достигнут полной яркости. Кроме того, особенно характерно мерцание света. И то, и другое полностью исключается с помощью светодиодных ламп : после включения лампы сразу излучают 100% -ную яркость, и свет излучается равномерно и без мерцания. Если вы объедините оба типа ламп в одном светильнике, у вас автоматически будет рядом мерцающий и немигающий свет. И когда освещение включено, сначала светит только светодиод, пока люминесцентная лампа не достигнет своей полной силы света после времени прогрева.



Здоровье
Люминесцентные лампы могут негативно сказаться на здоровье. Сами лампы содержат ядовитую ртуть . При поломке лампы выделяется ртуть, которая может вызвать раздражение дыхательных путей и слизистых оболочек. Люминесцентные лампы также характеризуются мерцающим светом. Это не только выглядит непривлекательно, но и может вызвать головную боль и даже мигрень. Поэтому рекомендуется как можно скорее переключиться на немерцающий светодиодный свет.



Поделиться:

Замена люминесцентных ламп на светодиодные: схема подключения, как переделать

Светодиодные трубки ОгоньОК Т8-600

Для эффективной замены устаревших ламп, аналог люминесцентной лампы в 18 Вт. Данные светодиодные лампы имеют стандартный размер и подходят к любым осветительным приборам. Помимо низкого энергопотребления (6,5 Вт) в трубках отсутствует мерцание, поэтому они безопасны для зрения. Лампы изготовлены из ударопрочных безопасных материалов, их нельзя случайно разбить и ими пораниться.

Во включенном состоянии температура трубок всего на несколько градусов превышает температуру окружающей среды, поэтому ими невозможно обжечься. При внезапном перепаде напряжения, трубки продолжат работать. Все перечисленные характеристики позволяют использовать данные лампы в самых разных условиях, даже близких к экстремальным.

Преимущества:
  • экономия электроэнергии по сравнению с люминесцентными лампами
  • отсутствие вредных для глаз пульсаций
  • не нуждается в специальной утилизации
  • не бьется
  • Не греется, не обжигает
  • не содержит ртути и других вредных веществ
  • устойчива к перепадам температуры и напряжения.
Технические характеристики:

Схема подключения светодиодных трубок Т8

1 декабря k-igor

Светодиодные трубки Т8 с каждым годом становятся более доступными. При новом строительстве можно использовать готовые светильники со светодиодными трубками Т8, а при реконструкции есть возможность модернизировать существующие люминесцентные.

В одной из последних статей я считал экономический эффект замены люминесцентных ламп на светодиодные трубки Т8. Рассмотрим как подключаются светодиодные трубки.

Чтобы упростить замену люминесцентных ламп типа Т8 на светодиодные трубки Т8, производители сделали у светодиодных трубок такой же цоколь (G13) как и у люминесцентных, хоть и для включения светодиодных трубок требуется лишь 2 контакта, а не 4.

Пломбы, защитные голограммы, документы, все в безупречном виде. Дополнительное оборудование: таймеры для автоматического управления счетчиками, автоматы на 63А в корпусе 25А, дополнительные пульты.

NaPulte.com – счетчики с пультом.

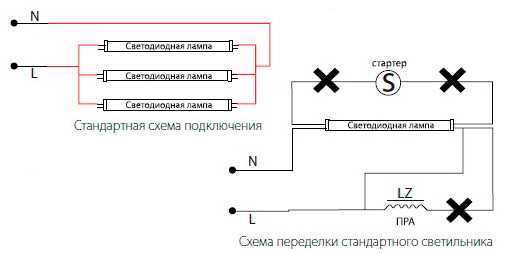

Схема подключения светодиодных трубок Т8 очень простая и ничем не отличается от схемы подключения обычной лампы накаливания.

Схема подключения светодиодных трубок Т8

Для включения светодиодной трубки достаточно подать напряжение на лампу не используя никаких дополнительных устройств. В отличие от люминесцентной лампы, светодиодной лампе не требуется пускорегулирующая аппаратура (ПРА).

Если у вас имеются люминесцентные светильники с лампами Т8, то после небольшой модернизации данные светильники возможно эксплуатировать со светодиодными трубками.

Схема подключения светодиодных трубок Т8 вместо люминесцентных ламп представлена ниже:

Схема подключения светодиодных трубок Т8 вместо люминесцентных ламп

Из существующего люминесцентного светильника необходимо извлечь стартер и закоротить дроссель, т.е. требуется обеспечить подачу напряжения напрямую на светодиодную лампу.

В любой момент возможно произвести обратную модернизацию и использовать те же люминесцентные лампы, не прибегая к существенным финансовым затратам.

Где купить светодиодную лампу – optogan.by доставит бесплатно. . Лучшие Игровые автоматы онлайн бесплатно и без регистрации.

Простые полезные советы

Устраняем неприятные запахи в помещении: При запахе табака или краски в помещении, помогает следующее действие. Для избавления можно расстелить влажные куски ткани, либо полотенец, либо расставить чашки с поваренной солью, которые впитают испарения быстро.

Чтобы гвозди были под рукой: Иногда мы берем гвозди или шурупы в рот, в карман или просто держим в руке. Гораздо лучше повесить на шею магнит. На нем они будут надежно держаться в любом количестве и руки и рот будут свободными

Привычные люминесцентные линейные (растровые) осветительные приборы, установленные практически во всех учреждениях, учебных заведениях и прочих общественных местах, морально устарели. Они требуют постоянного внимания, мерцают, издают шум и являются источником головной боли во всех смыслах. Кроме того, максимальный срок службы таких светильников, заявленный производителями, находится в пределах 14000-20000 тыс. часов, хотя на практике он гораздо меньше.

Это вынуждает владельцев помещений переходить на светодиодные лампы Т8, которые выпускаются в том же формфакторе и могут быть установлены без замены самих приборов, в старом светильнике. Следует учитывать, что подключение светодиодной лампы Т8 производится по собственной схеме, которую необходимо знать заранее.

Решить вопрос методом подбора вариантов в данном случае не просто невозможно, но и весьма опасно. Рассмотрим эти моменты по порядку.

Сравнение энергосберегающих и светодиодных ламп

Чтобы определить, какая лампа лучше: светодиодная или энергосберегающая, недостаточно ознакомиться только с их характеристиками

Важно обратить внимания на условия эксплуатации

Энергопотребление разных видов лампочек.

Когда затрагивается вопрос экологичности, предпочтение также отдается светодиодной лампе, поскольку внутри неё нет вредных паров. Стоит учесть, что КЛЛ нецелесообразно устанавливать вместе с выключателем, регулирующим интенсивность света. Она может гореть либо в полную мощность, либо быть выключенной. Это объясняется ионизацией газа, которую невозможно контролировать.

Потребляемая мощность

По итогам исследований выяснилось, что люминесцентные (энергосберегающие) лампы экономнее обычных ламп накаливания на 20-30%. Светодиодные, в свою очередь, бывают более экономными, чем КЛЛ примерно на 10-15%. Всё зависит от мощности и брендов.

Сравнение показателей экономичности, срока службы и цены разных видов ламп.

Единственное преимущество энергосберегающей лампы в данном случае – это стоимость. Светодиодная обойдётся намного дороже. Но при надлежащих условиях эксплуатации она прослужит в 2-3 раза дольше.

Экологическая безопасность

КЛЛ содержит в себе примерно 5 мл. ртути, ее количество может незначительно увеличиться или уменьшиться в зависимости от размеров изделия. Данный металл считается вредным для организма человека. Его относят к самому высокому классу опасности. Выбрасывать такую лампочку вместе с остальным мусором запрещено, поэтому её придётся сдавать в специализированный пункт приёма.

Влияние КЛЛ на организм.

Рабочая температура

Максимальная температура накаливания люминесцентной лампы достигает 60 градусов. Она не спровоцирует возгорание и не способна травмировать кожу человека. Но если возникнут сбои в работе проводки, температура может значительно повыситься. Считается, что вероятность возникновения такой ситуации крайне мала, однако риск все же есть.

Говоря о светодиодных лампочках, они практически не нагреваются. Особенно, если выбираются качественные изделия от популярных брендов. Это объясняется полупроводниковой технологией на основе кристаллов LED. Для большинства людей показатели нагрева являются несущественными, так как у них не возникает необходимости дотрагиваться до лампы в момент её работы.

Срок службы

Если бюджет неограничен и нужно купить лампочку с самым длительным периодом службы, лучше приобрести светодиодную. Но чтобы цена себя оправдала, следует покупать изделия от популярных брендов, о которых будет сказано ниже.

Срок службы разных типов лампочек.

Изучив итоги исследований, можно прийти к следующему выводу: в среднем светодиодные источники света служат в 4-5 раз больше, чем люминесцентные. Чтобы проверить эту информацию, достаточно ознакомиться с текстом на упаковке. Led-лампочка при надлежащих условиях эксплуатации работает до 50 000 часов, а энергосберегающая около 10 000.

Итоги сравнений (таблица)

Вид лампочкиЭкономия электроэнергииСрок эксплуатацииБезопасность и утилизацияНагрев корпусаСтоимость
Светодиодная++++
Энергосберегающая+
Итог4:1 Победитель светодиодная лампа

Что нужно переделать?

Внимательно посмотрев на схемы, даже неопытному электрику станет понятно, как подключить светодиодную лампу вместо люминесцентной. В светильнике с ПРА нужно выполнить следующие действия:

  1. Отключить защитный автомат и убедиться в отсутствии напряжения.
  2. Снять защитную крышку, получив доступ к элементам схемы.
  3. Из электрической цепи исключить конденсатор, дроссель, стартер.
  4. Отделить провода, идущие к клеммам патронов и подключить их напрямую к фазному и нулевому проводу.
  5. Остальные провода можно удалить или заизолировать.
  6. Вставить лампу Т8 G13 со светодиодами и произвести пробное включение.

Контакты в виде штырьков для подключения светодиодной лампы Т8 отмечены на её цоколе символами «L» и «N».

Переделать люминесцентный светильник с электронным балластом ещё проще. Для этого достаточно выпаять или перекусить кусачками провода, идущие к балласту и выходящие из него. Затем фазовый и нулевой провод соединить с проводами левого и правого патронов светильника. Место соединения заизолировать, вставить LED-лампу и подать напряжение питания.

Намного проще выполнить установку и подключение светодиодной лампы Т8 в фирменных светильниках Philips. Нидерландская компания максимально упростила задачу своим потребителям. Чтобы установить светодиодную лампу длиной 600 мм, 900 мм, 1200 мм или 1500 мм, нужно будет выкрутить стартер, а на его место вкрутить заглушку, которая поставляется в комплекте. Разбирать корпус светильника и демонтировать дроссель в этом случае не нужно.

При выборе светодиодной лампы Т8 G13 стоит обращать внимание на исполнение цоколя. Он может быть поворотным или иметь жёсткое соединение с корпусом

Наиболее универсальными принято считать модели с поворотным цоколем. Их можно вкрутить в любой переделанный светильник, как с вертикальными, так и с горизонтальными прорезями в патроне. А ещё, регулируя угол наклона лампы, можно изменить направление светового потока.

http://rozetkaonline.ru/podkljuchenie-i-ustanovka/item/174-skhema-podklyucheniya-svetodiodnykh-lamp-vmesto-lyuminestsentnykhhttp://odinelectric.ru/osveshhenie/istochniki-sveta/kak-zamenit-lyuminestsentnuyu-lampu-na-svetodiodnuyuhttp://svetosmotr.ru/kak-peredelat-svetilnik-dnevnogo-sveta-v-svetodiodnyj/http://strojdvor. ru/elektrosnabzhenie/zamena-lyuminescentnyx-lamp-v-svetilnikax-na-svetodiodnye/http://ledjournal.info/vopros-otvet/zamena-ljuminescentnyh-lamp-na-svetodiodnye.html

Комментарии:

Богдан

C одной стороны висячие люстры уже не в моде, но с другой, они лучше справляются с задачей освещения, чем встроенные за счет того, что приближены к полу

Снурф

А какая разница, какой провод будет разъединять выключатель? Все-равно система будет работать?

Megavolt

Снурф, очень большая разница. При размыкании нуля и проведении работ (например патрон надо будет заменить на лампочке) тебя может неплохо цепануть током в 110 вольт. Неприятные ощущения, поверь

Захар

Megavolt, работаю электриком в службе быта и именно по указанной тобой причине всегда проверяю пробником, отключена фаза или ноль в выключателе, т.к. таких как Снурф, которые не понимают разницы — очень много

Схемы подключения

Основных схем подключения светодиодных ламп две: №1 – на AC 220V; №2 – на AC 110V.

Схема №1

Данный вариант предполагает питание ламп от стандартной сети на 220 В 50 Гц. В таком случае необходимо удалить из светильника все компоненты пускорегулирующего устройства.

Порядок действий:

  • обесточивание сети;
  • извлечение люминесцентных ламп;
  • удаление старой электронной схемы: извлечение ПРА, удаление стартера и балласта, отключение конденсатора;
  • установка светодиодных ламп;
  • подключение к сети.

Данная схема является самой простой и требует минимум времени для переделки.

Схема №2

Такая вариация подразумевает, что в светильнике останется электронный балласт. Удалению подлежит только стартер. При этом питание светодиодных ламп будет равно 110 В.

Алгоритм действий следующий:

  • обесточивание сети;
  • извлечение люминесцентных ламп;
  • удаление стартера;
  • установка светодиодных ламп;
  • в завершение подаётся питание.

Данная схема является менее популярной, так как при ней энергопотребление ламп будет выше, нежели при первом варианте. Соответственно и эффект экономии будет не таким заметным.

Замена люминесцентных ламп Т8 их светодиодными аналогами

Трубки у этих ламп имеют одинаковые размеры и оснащаются идентичными разъемами. Такое сходство существенно упрощает их замену и подключение, которые производятся непосредственно в светильнике. В этом случае при наличии уже готового корпусного изделия достаточно купить светодиодный образец и поставить его на место старой лампы.

Подбор по посадочному месту


Схема подключения светодиодной лампы т8 с драйвером 220 В вместо люминесцентной в стандартном светильнике Нельзя просто взять и удалить одну лампу из гнезда светильника, а затем поставить на ее место другую. Дополнительно к этому потребуется изменить электрическую схему, которая предусмотрена в конструкции имеющегося прибора освещения. Несмотря на то что некоторым пользователям это кажется сложным, обновить электрическую начинку может каждый желающий, знакомый с азами электрики.

Прежде всего следует разобраться в том, как светодиодная лампа подключается к сети. В зависимости от варианта исполнения она подсоединяется двумя способами:

  • в первом случае напряжение подается на правый или левый цоколь (с одной стороны) сразу на оба штыря;
  • в другом исполнении сетевой провод подключается с двух сторон трубки к разным цоколям, в которых задействован только один штырь.

В конструкции первых изделий обычно не предусматривается встроенный драйвер. В образцах второго типа имеется электронная схема управления, позволяющая подключать их напрямую к сети 220 Вольт.

Подключение светодиодной лампы Т8


Доработка люминесцентного светильника под трубки типа т8 для светодиодной трубчатой лампы без драйвера \ Проще всего заменить ЛДС на светодиодный аналог, если новая лампа уже имеет встроенный драйвер. В этом случае придется выполнить следующие несложные операции:

  1. Вытащить из гнезда стартер.
  2. Закоротить электромагнитный дроссель.
  3. Поскольку он в процессе питания не участвует, его допускается совсем демонтировать из светильника.
  4. В результате этих действий напряжение 220 Вольт будет подаваться на штыри цоколей, расположенных по разным концам лампы.

Когда в распоряжении имеется только светодиодный образец без драйвера, этот электронный прибор необходимо будет докупить. Придется немного доработать схему стандартного люминесцентного светильника:

  1. Один проводник, идущий от сети 220 Вольт к электромагнитному дросселю, отключается.
  2. Отсоединенный конец перекидывается на клемму драйвера, к которой был подключен снятый с нее стартер.
  3. Все сетевое напряжение будет приложено к электронному устройству, управляющему работой светодиодной лампы.

Всем, кто знаком с электротехникой на уровне школьной программы, проделать эти простейшие операции не составит труда.

Светодиодные трубки ОгоньОК Т8-600

Для эффективной замены устаревших ламп, аналог люминесцентной лампы в 18 Вт. Данные светодиодные лампы имеют стандартный размер и подходят к любым осветительным приборам. Помимо низкого энергопотребления (6,5 Вт) в трубках отсутствует мерцание, поэтому они безопасны для зрения. Лампы изготовлены из ударопрочных безопасных материалов, их нельзя случайно разбить и ими пораниться.

Во включенном состоянии температура трубок всего на несколько градусов превышает температуру окружающей среды, поэтому ими невозможно обжечься. При внезапном перепаде напряжения, трубки продолжат работать. Все перечисленные характеристики позволяют использовать данные лампы в самых разных условиях, даже близких к экстремальным.

Преимущества:
  • экономия электроэнергии по сравнению с люминесцентными лампами
  • отсутствие вредных для глаз пульсаций
  • не нуждается в специальной утилизации
  • не бьется
  • Не греется, не обжигает
  • не содержит ртути и других вредных веществ
  • устойчива к перепадам температуры и напряжения.
Технические характеристики:

Схема подключения светодиодных трубок Т8

1 декабря k-igor

Светодиодные трубки Т8 с каждым годом становятся более доступными. При новом строительстве можно использовать готовые светильники со светодиодными трубками Т8, а при реконструкции есть возможность модернизировать существующие люминесцентные.

В одной из последних статей я считал экономический эффект замены люминесцентных ламп на светодиодные трубки Т8. Рассмотрим как подключаются светодиодные трубки.

Чтобы упростить замену люминесцентных ламп типа Т8 на светодиодные трубки Т8, производители сделали у светодиодных трубок такой же цоколь (G13) как и у люминесцентных, хоть и для включения светодиодных трубок требуется лишь 2 контакта, а не 4.

Пломбы, защитные голограммы, документы, все в безупречном виде. Дополнительное оборудование: таймеры для автоматического управления счетчиками, автоматы на 63А в корпусе 25А, дополнительные пульты.

NaPulte.com – счетчики с пультом.

Схема подключения светодиодных трубок Т8 очень простая и ничем не отличается от схемы подключения обычной лампы накаливания.

Схема подключения светодиодных трубок Т8

Для включения светодиодной трубки достаточно подать напряжение на лампу не используя никаких дополнительных устройств. В отличие от люминесцентной лампы, светодиодной лампе не требуется пускорегулирующая аппаратура (ПРА).

Если у вас имеются люминесцентные светильники с лампами Т8, то после небольшой модернизации данные светильники возможно эксплуатировать со светодиодными трубками.

Схема подключения светодиодных трубок Т8 вместо люминесцентных ламп представлена ниже:

Схема подключения светодиодных трубок Т8 вместо люминесцентных ламп

Из существующего люминесцентного светильника необходимо извлечь стартер и закоротить дроссель, т.е. требуется обеспечить подачу напряжения напрямую на светодиодную лампу.

В любой момент возможно произвести обратную модернизацию и использовать те же люминесцентные лампы, не прибегая к существенным финансовым затратам.

Где купить светодиодную лампу – optogan.by доставит бесплатно. . Лучшие Игровые автоматы онлайн бесплатно и без регистрации.

Простые полезные советы

Устраняем неприятные запахи в помещении: При запахе табака или краски в помещении, помогает следующее действие. Для избавления можно расстелить влажные куски ткани, либо полотенец, либо расставить чашки с поваренной солью, которые впитают испарения быстро.

Чтобы гвозди были под рукой: Иногда мы берем гвозди или шурупы в рот, в карман или просто держим в руке. Гораздо лучше повесить на шею магнит. На нем они будут надежно держаться в любом количестве и руки и рот будут свободными

Привычные люминесцентные линейные (растровые) осветительные приборы, установленные практически во всех учреждениях, учебных заведениях и прочих общественных местах, морально устарели. Они требуют постоянного внимания, мерцают, издают шум и являются источником головной боли во всех смыслах. Кроме того, максимальный срок службы таких светильников, заявленный производителями, находится в пределах 14000-20000 тыс. часов, хотя на практике он гораздо меньше.

Это вынуждает владельцев помещений переходить на светодиодные лампы Т8, которые выпускаются в том же формфакторе и могут быть установлены без замены самих приборов, в старом светильнике. Следует учитывать, что подключение светодиодной лампы Т8 производится по собственной схеме, которую необходимо знать заранее.

Решить вопрос методом подбора вариантов в данном случае не просто невозможно, но и весьма опасно. Рассмотрим эти моменты по порядку.

Основные технические характеристики

Чтобы понять, подойдёт ли данный тип LED-ленты для решения поставленных задач, необходимо узнать её параметры. Для этого предлагаем рассмотреть основные технические характеристики светодиодной ленты SMD 5050.

Напряжение питания

Значительная часть светодиодных лент рассчитана на работу от сети постоянного тока напряжением 12 В, что обусловлено несколькими факторами:

  • +12 В – это стандарт, применяемый для многих видов аккумуляторов, включая автомобильные;
  • +12 В позволяет запитать группу из 3-х последовательно включенных светодиодов любого цвета с минимальными потерями на ограничивающем резисторе;
  • +12 В является наиболее безопасным напряжением для человека.

Светодиодная лента SMD 5050 на 12 В – это оптимальный вариант для конструирования подсветки в домашних условиях, т.к. для её подключения можно воспользоваться не только готовым блоком питания, но и блоком питания от компьютера или аккумулятором от ИБП.

Также в продаже можно найти светодиодные ленты SMD 5050 на 24 В и 36 В, подключаемые к соответствующему БП постоянного тока, и с питанием от сети переменного тока 220 В, подключаемые через диодный выпрямитель. Модели с таким напряжением не пользуются большой популярностью по разным причинам, в т.ч. из-за большой кратности резки. Для адресной ленты SMD 5050 напряжение питания составляет 5 В.

Степень защиты от влаги и пыли

Важным параметром при выборе светодиодной ленты является степень защиты от внешнего воздействия твёрдых предметов и воды (IPXX). Пренебрегать этим параметром нельзя, т.к. он влияет на стоимость и на способность изделия противостоять негативному влиянию внешних факторов в процессе эксплуатации. Как правило, внешняя оболочка светодиодных лент SMD 5050 имеет следующий класс защиты:

  1. IP20 – от твёрдых предметов диаметром более 12,5 мм и никак не препятствует попаданию воды. Такое изделие не имеет никакого покрытия и может применяться только внутри сухих помещений (гостиные, спальни, офисы).
  2. IP33 – от твёрдых предметов диаметром более 2,5 мм и от капель воды. В данном случае покрытие выполнено из тонкого слоя лака. Кроме сухих помещений, лента может применяться для подсветки кухни, где существует вероятность попадания на неё водяных капель.
  3. IP54 – с частичной защитой от пыли и брызг воды в виде силиконового слоя только со стороны элементов. Как и в предыдущем варианте, такая лента предназначена для оформления интерьера кухонь и прочих помещений с временно повышенной влажностью.
  4. IP65 – с полной защитой от пыли и струй воды. В данном случае защитный слой – это силиконовое покрытие со всех сторон. Светодиодная лента с IP выше 65 вполне подходит для уличной подсветки и ванных комнат.
  5. IP67 – выдерживает кратковременное нахождение под водой. Визуально от изделий с IP65 отличается типом оболочки (ПВХ профиль и силикон сверху). Она прекрасно подходит для авто- и вело- тюнинга.
  6. IP68 – наивысшая степень пыле и влагозащиты. Такая LED-лента размещена внутри ПВХ-трубки и способна длительно без повреждений выдерживать воздействие воды под давлением. Сфера её применения – украшение бассейнов и фонтанов.

Плотность светодиодов

Этот параметр указывает на количество светодиодов в одном погонном метре ленты и может принимать значения: 30, 60, 120 и 240 шт./м. Чем выше плотность монтажа, тем больше световой поток и мощность потребления светодиодной ленты SMD 5050. Чтобы не допустить деградации светодиодов, ленту с плотностью 120 и 240 светодиодов на метр необходимо клеить на алюминиевый профиль.

Иногда вместо плотности (шт./м.) на бобине можно увидеть надпись «количество – 300 шт.» Это значит, что производитель указал общее количество светодиодов в ленте длиной 5 метров. Соответственно плотность такой ленты стандартная – 60 шт./м.

Световой поток

Для монохромных и RGB светодиодных лент SMD 5050 результирующая величина светового потока зависит от цвета свечения. Известно, что глаз человека лучше всего воспринимает зелёный свет. Поэтому RGB лента, включённая в режиме зелёного света, кажется наиболее яркой. Также не стоит забывать о том, что световой поток LED-ленты «Эконом» класса примерно на 30% ниже, чем у «Премиум» класса. Причём существенная разница в качестве может наблюдаться даже у одного производителя. Например:

  • Foton SMD5050-30led/m-RGB-IP20-Econom – 180 lm;
  • Foton SMD5050-30led/m-RGB-IP20-Premium – 270 lm.

На световой поток белой светодиодной ленты SMD5050 влияет цветовая температура (оттенок). Для чипа SMD 5050 нейтрального света (4500-5500°K) нормой считается световой поток 18 лм; тёплого света (3000-4000°K) – 16 лм; холодного света (6000-7500°K) – 20 лм. Умножая данные значения на плотность, получим суммарное количество люмен, испускаемых одним метром светодиодной ленты.

Параллельный

Подключение светильников параллельным способом более практично и применяется чаще, чем последовательное. При реализации этого метода все источники света будут выдавать яркость, заявленную производителем. Единственным недостатком можно считать повышенный расход проводника по отношению к предыдущему варианту.

Рекомендуется применять кабель ВВГ нг 2х1,5 или 3х1,5. Эта маркировка означает, что два или три провода сечением 1,5 мм и кабель в целом имеют ПВХ-оболочку. О в маркировке свидетельствует о том, что кабель негорючий. В некоторых случаях применяют кабель с дополнительной маркировкой «Is», означающей отсутствие сильного выделения дыма при воспламенении.


Параллельное соединение источников света шлейфным способом

Для подключения от распределительной коробки через выключатель тянут кабель, который по очереди соединяется к каждому светильнику. После первой лампы провод обрезается и подается к следующей, пока не закончатся все устройства. Такая схема гарантирует работоспособность цепи даже в том случае, если одна из ламп перегорит.

В помещениях, разделенных на несколько функциональных зон, устанавливают две группы светильников. Обычно их подключают к двухклавишному выключателю. Так появляется возможность управлять включением света, давая его там, где планируется активность. В таком случае придется прокладывать кабель отдельно от каждой клавиши на определенную группу ламп. В целом принцип такой схемы ничем не отличается от описания в абзаце выше.

Как переделать цокольные лампы дневного света в светодиодные

Вариантов модификации такой лампочки в светодиодную два:

  • использование отрезков диодной ленты;
  • компактная лампа на ярких светодиодах.

Переделка под светодиодную ленту

Материалы для переделки и схема подключения:

Подробная видеоинструкция по переделке:

Для питания конструкции можно использовать любой блок питания на 12В 2А, если соединить все светодиоды параллельно, либо зарядное устройства от мобильного телефона на 5В 2А при соединении в три параллельные линии.

Драйверы питания энергосберегающих лампочек для светодиодов не подходят, поэтому смело выпаиваем из них провода, идущие к цоколю, а сами платы отправляем на последующую переработку.

Без демонтажа

Самый простой способ это без демонтажа, но придется докупить пару зажимов Wago.
Выкусываете вообще все провода подходящие к патрону на расстоянии 10-15мм или более. Далее заводите их в один и тот же зажим Ваго.

Тоже самое проделываете с другой стороной светильника. Если у клеммника wago недостаточно контактов, придется использовать 2 шт.

После этого, все что остается – подать в зажим на одну сторону фазу, а на другую ноль.

Нет Ваго, просто скручиваете провода под колпачок СИЗ. При таком методе, вам не нужно разбираться с существующей схемой, с перемычками, лезть в контакты патронов и т.п.

Комплекты для модернизации светодиодных лент

— преобразование люминесцентных ламп в светодиодные

11 причин сделать нас вашим поставщиком осветительных приборов

ПРОЧИТАЙТЕ СЕЙЧАС

Вопросы?

Самый быстрый способ замены люминесцентных ламп. Независимо от того, ищете ли вы простоту применения с магнитными опциями, соответствие требованиям закона о покупке или просто энергоэффективную альтернативу вашему текущему освещению, светодиодные ленты сэкономят время, удовлетворят ваши потребности и будут соответствовать самым высоким стандартам.

Просмотреть все комплекты для модернизации светодиодных лент

Комплекты для модернизации профессиональных светодиодных лент для люминесцентных ламп. Быстро и легко модернизируйте свое офисное здание, розничный магазин, склад, больницу, фабрику и многое другое. Ряд наших комплектов соответствуют требованиям закона о покупке по американскому закону и производятся прямо здесь, в Хатборо, штат Пенсильвания. Комплекты модернизации Buy-American обеспечивают невероятную эффективность до 188 люмен/Ватт. Просто ищите флаг США на изображении продукта!

$

к

$

В наличии (5)‎

Нет в наличии (0)‎

5 товаров

Сортировать по

Избранное Бестселлер По алфавиту, А-Я По алфавиту Z-A Цена, от низкой к высокой Цена, от высокой к низкой Дата, старая к новой Дата, от нового к старому

Светодиодные ленты для модернизации ВАШЕГО освещения

Наборы лент — это самые быстрые и простые модернизационные люминесцентные лампы на рынке. Неважно, какой балласт у вашего трофера, сколько труб он вмещает и какого он размера; наши комплекты представляют собой комплексное и простое решение для модернизации, позволяющее этим трофферам использовать энергоэффективную, долговечную и современную светодиодную технологию. Светодиодные ленты крепятся к любым линейным осветительным приборам и устраняют необходимость в балластах, а это означает, что нет необходимости подключать питание к надгробным плитам. Если у вас есть вопросы по замене люминесцентных ламп на светодиодные, свяжитесь с нами!

Комплекты для 2-футовых светильников

Комплекты для 4-футовых светильников

Комплекты для 8-футовых приспособлений

Преимущества преобразования люминесцентных ламп в светодиодные

Если у вас есть старый люминесцентный светильник, а люминесцентная лампа на последнем издыхании, мерцает или тускнеет, вы можете просто заменить люминесцентную лампу и, возможно, связанный с ней балласт. Но есть гораздо более разумное решение благодаря светодиодной технологии. По сравнению с традиционным люминесцентным освещением современные лампы, изготовленные из светодиодов, прослужат намного дольше и значительно сократят ваши счета за электроэнергию.

Стоит ли переходить с люминесцентной лампы на светодиодную?

Среди множества преимуществ светодиоды обеспечивают экономию денег и окружающей среды: более длительный срок службы, более низкое энергопотребление и отсутствие токсичной ртути. Светодиоды также излучают гораздо более направленный свет, чем люминесцентные лампы, а это означает, что они направляют свет туда, где вы хотите (внизу на готовом полу или рабочей поверхности), а не в местах, где он теряется (в светильник).

Плюсы и минусы светодиодных осветительных трубок

Правда, светодиодные лампы стоят дороже, чем люминесцентные. Но по мере того, как светодиодные светильники становятся все более популярными, затраты снижаются благодаря экономии за счет масштаба. Кроме того, вы также можете сэкономить на замене балластов, переключившись на светодиоды. Светодиодные линейные лампы могут работать 50 000 часов и более, что почти вдвое превышает срок службы сопоставимых люминесцентных ламп. Это означает, что со временем вы будете покупать меньше сменных ламп. Если вы платите кому-то за замену, это также приводит к экономии затрат на рабочую силу с течением времени.

Экономия энергии, денег и окружающей среды

Реальная экономия может прийти в долгосрочной перспективе, благодаря мизерному энергопотреблению светодиодных светильников. По сравнению с люминесцентными лампами светодиодные лампы могут сэкономить от 20 до 50 процентов и более затрат на электроэнергию. Посчитайте, и вы обнаружите, что переход на светодиодное освещение более чем окупит ваши первоначальные инвестиции с течением времени. На самом деле, учитывая долгосрочную экономию средств, зачем ждать?

Помимо пользы для вашего кошелька и прибыли, светодиодные фонари также защищают окружающую среду.

Сжигая меньше энергии и требуя меньшего количества замен, они сокращают выбросы углерода и беспорядок на свалках.

Кроме того, светодиодные лампы не содержат ртути, в отличие от их люминесцентных аналогов. Этот компонент настолько токсичен, что законы штата и местные законы требуют, чтобы флуоресцентные лампы перерабатывались, а не выбрасывались в мусор. Кроме того, флуоресцентные лампы хрупки и могут разбиться, подвергая опасности окружающую среду и окружающих. Светодиодные лампы, с другой стороны, небьющиеся и намного прочнее, чем люминесцентные. Это делает их более безопасным универсальным выбором для любого применения, особенно если дети используют пространство для освещения.

Помимо экологических и экономических соображений, светодиоды обладают и другими преимуществами. В отличие от флуоресцентных, они не будут излучать раздражающий мерцающий свет. Светодиоды также обеспечивают более яркий свет, что делает их идеальными для рабочих мест и выполнения задач. И в отличие от люминесцентных ламп, светодиодные трубки не имеют медленного периода прогрева; вместо этого они мгновенно увеличивают яркость до 100%. Кроме того, светодиоды доступны в широком диапазоне цветовых температур, от теплых до холодных, что дает вам возможность выбрать светодиод, который подходит именно для помещения, которое вы будете освещать, и для его использования.

Суммировав все плюсы и минусы светодиодов, вы увидите, что они приносят чистый положительный результат, будь то жилое, коммерческое или промышленное использование.

Замена флуоресцентных ламп на светодиоды

Когда вы решите заменить люминесцентные лампы трубчатыми светодиодными лампами (или TLED), у вас есть три основных варианта. Вы можете оставить существующий балласт и использовать для установки совместимые с балластом светодиоды типа A или выбрать светодиоды типа B с обходом балласта, которые не используют балласт и имеют собственный внутренний драйвер. Третий вариант, тип C, не использует балласт, как и тип B, но имеет внешний драйвер.

Тип A: совместимый с балластом / прямой посадкой
Светодиоды, совместимые с балластом, дают мгновенные результаты по принципу plug-and-play. Вы просто удаляете старую люминесцентную лампу, подключаете новую светодиодную трубку и щелкаете выключателем. Нет необходимости удалять старый балласт. Его супер простая установка с уменьшенными первоначальными трудозатратами.

Несмотря на удобство, этот вариант имеет несколько недостатков в долгосрочной перспективе. Светодиоды типа А, совместимые с балластом, как правило, дороже, чем их обходные аналоги. Кроме того, хотя они более энергоэффективны, чем люминесцентные, они не так энергоэффективны, как светодиоды с обходом балласта. Ожидайте экономии около 20% энергии при использовании светодиодов, совместимых с балластом, по сравнению с флуоресцентными лампами. Не каждая светодиодная трубка типа А совместима со всеми марками и моделями балластов. Вам нужно будет проверить, какой балласт у вас есть и совместим ли он со светодиодом типа А, который вы рассматриваете. Управление диммированием ограничено возможностями балласта.

Последним большим недостатком светодиодных ламп, совместимых с балластом, является тот факт, что старый балласт все еще находится в эксплуатации и все еще является точкой отказа. Таким образом, даже если светодиодные трубки работают нормально, когда балласт со временем выйдет из строя, светодиодные трубки погаснут, и вам все равно придется вернуться к светильнику и заменить его.

Тип B: Балласт-байпас
Для светодиодных ламп типа B с обходом балласта требуется удаление старого балласта люминесцентных ламп. Эти лампы имеют собственный внутренний драйвер и работают напрямую от сетевого напряжения. Патроны ламп или надгробные плиты также могут потребовать замены проводки. При первоначальной установке требуется дополнительная работа по сравнению со светодиодами, совместимыми с балластом, но конечным результатом является гораздо более надежная и долговечная сборка, поскольку старый балласт исключается из схемы. Доступны ограниченные возможности затемнения.

Несмотря на то, что светодиоды типа B с обходом балласта немного дороже, чем совместимые с балластом светодиоды, они могут сэкономить дополнительно 20 % энергии (что в сумме составляет около 40 % по сравнению с люминесцентными лампами). Это означает, что они окупятся в долгосрочной перспективе.

Тип C: внешний драйвер
Как и для светодиодов типа B, для светодиодов типа C также потребуется удаление существующей трубки и балласта, а также некоторая замена проводки. Но, кроме того, Type C также потребует внешнего удаленного драйвера и подключения его к розеткам. Выбор этих светодиодов с внешними драйверами повлечет за собой дополнительные трудозатраты и затраты, но это окупится еще большей эффективностью и более высокой производительностью. Эти светодиоды также обеспечивают наилучшие параметры диммирования и управления.

Установка

Несмотря на то, что они обеспечивают более высокую эффективность, светодиодные лампы типа B и типа C требуют немного больше времени для установки и ноу-хау. Удаление или обход старого балласта потребует некоторой перемонтажа вашего светильника. Хотя это можно сделать с помощью обычных бытовых инструментов и это не особенно сложно, вам следует проконсультироваться с квалифицированным электриком, если вы не разбираетесь в электричестве, проводке и освещении.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
