Как проверить конденсатор мультиметром не выпаивая
Как проверить электролитический конденсатор мультиметром
Все накопители заряда устроены примерно одинаково, только с применением разных материалов. Например, электролитические конденсаторы имеют две пластины из алюминиевой фольги (электроды), а между ними диэлектрик, материал с большим сопротивлением.
Электролитические неполярные конденсаторыВ качестве диэлектрика в электролитических конденсаторах используется бумага пропитанная электролитом, а для неполярных пленочных конденсаторов диэлектриком является керамика, стекло. Сопротивление бумаги ниже, чем керамики, поэтому электролитические конденсаторы имеют больший ток утечки (саморазряд) по сравнению с пленочными накопителями заряда.
Неисправность конденсаторовВ случае замыкания пластин выделяется тепло, испаряется электролит и происходит взрыв, который выворачивает все внутренности накопителя заряда. Чтобы электролитические конденсаторы не взрывались, на торце его корпуса выдавливается крест. При закипании электролита разрывается торец корпуса по линии креста и пары электролита выходят наружу, не разрывая корпус.
Поэтому на некоторых неисправных конденсаторах образуется вспучивание на торцах корпуса. По типу конденсаторы разделяется на полярные и неполярные. Полярные электролитические конденсаторы работают только при правильном подключении плюса и минуса к маркированным выводам конденсатора. В противном случае накопитель заряда выходит из строя.
Существуют также и электролитические неполярные конденсаторы, которые предназначены для работы в сетях переменного напряжения. Накопители пленочного типа относятся к неполярным емкостям. Соблюдение полярности в схемах для них не обязательно. Состояние конденсатора проверяется мультиметром на сопротивление или в режиме измерения емкости некоторыми мультиметрами (если имеется такой режим).
Проверка конденсаторов цифровым мультометромСопротивление диэлектрика электролитического конденсатора меняется от 100 Ком до 1 Мом. Перед проверкой электрического конденсатора нужно его разрядить. Если конденсатор небольшой емкости, то разрядить его можно, замкнув металлической отверткой вывода. Когда емкость большая и его номинальное напряжение высокое, разряжают накопитель через резистор 10 Ком, держа сопротивление инструментом с изолированными ручками.
Разряжать конденсаторы нужно в целях безопасности (особенно высоковольтные) и сохранения работоспособности мультиметра. Оставшееся напряжение на накопителе легко может вывести из строя измерительный прибор. При проверке электролитического полярного конденсатора мультиметром щупы прикладывают к его выводам в соответствии с полярностью, плюс прибора к плюсу накопителя.
Величину измеряемого сопротивления на приборе ставят от 100 Ком до 1 Мом, в зависимости от величины емкости. Для измерения большой емкости предел измерения сопротивления ставят 1 Мом. В начале измерения мультиметр покажет небольшое сопротивление, которое достигнет наибольшего значения при полной зарядке конденсатора. Если дисплей покажет ноль, значит неисправность ёмкости в коротком замыкании, а единица указывает на обрыв выводов.
Работоспособность ёмкости можно проверить, если зарядить ее от источника питания и замерить величину напряжения накопителя мультиметром. Если его рабочее напряжение 25 В, заряжают емкость от источника напряжением 9 — 12 В, в соответствии с полярностью. Показания на дисплее снимаются в момент прикосновения щупов к выводам ёмкости, потому что емкость начинает разряжаться через мультиметр, и напряжение будет падать.
Как проверить пусковой неполярный керамический конденсатор мультиметром
Электролитический неполярный конденсатор используется в схеме запуска однофазного и трехфазного электродвигателей в однофазной сети. Этот конденсатор можно проверить мультиметром таким же способом, как и электролитический полярный накопитель заряда. Для него полярность мультиметра, при проверке работоспособности не имеет значения. Проверяются они на тех же пределах измерения резисторов, что и полярные ёмкости.

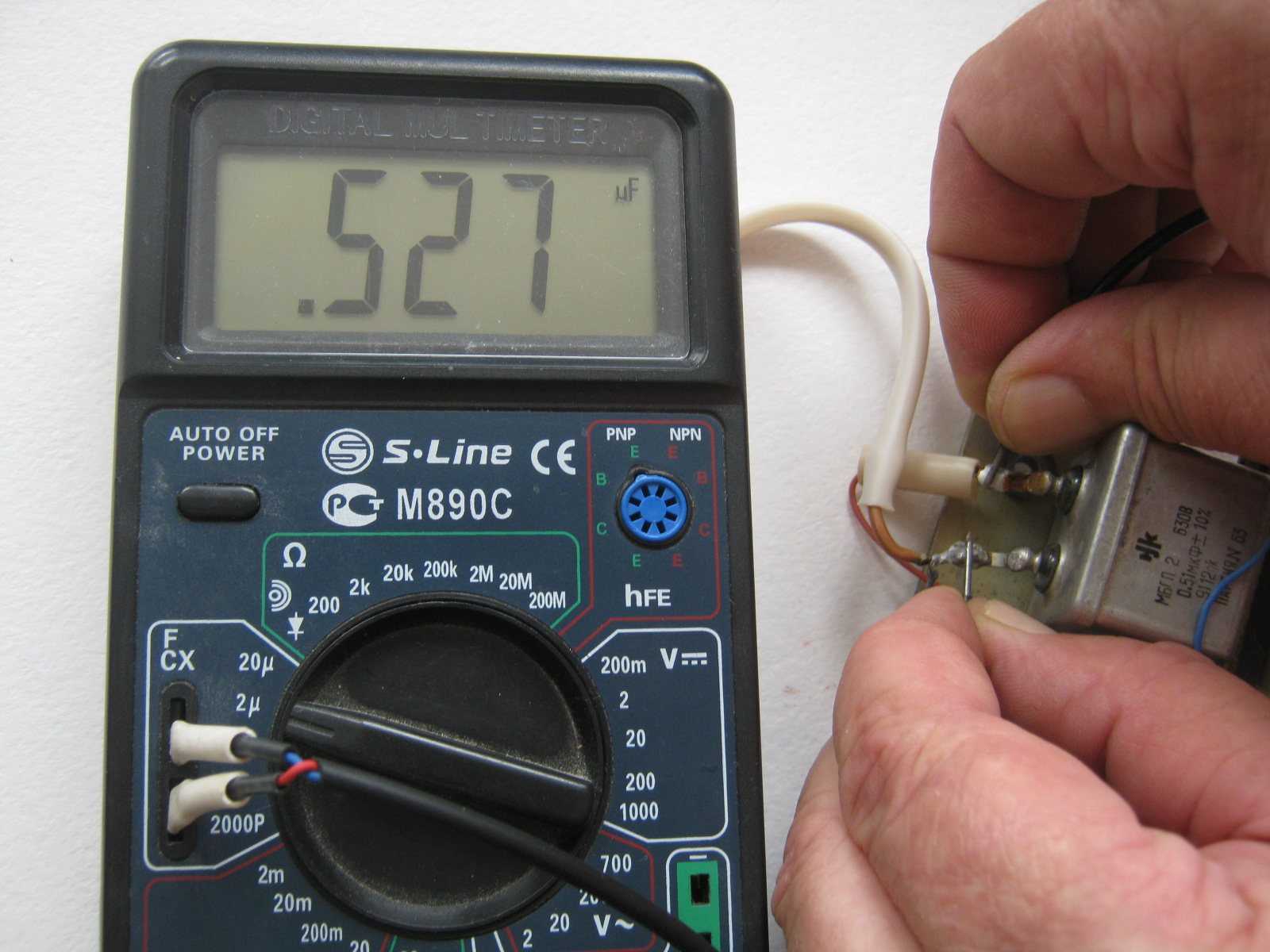

Проверка конденсаторов мультиметром V 890D в режиме измерения емкостиКерамические емкости имеют диэлектрик с большим сопротивлением (керамика, стекло), поэтому при проверке емкости сопротивление должна быть более 2 Мом. Если сопротивление меньше, это говорит о неисправности ёмкости. Таким образом проверяются накопители заряда от 0,25 мкф и выше. Ёмкости ниже 0,25 мкф проверить обычным мультиметром невозможно. Для этих целей имеются измерители LC.
Хотя функцию измерения емкостей до 200 мкф можно встретить в некоторых типах мультиметров. Проверить конденсатор мультиметром не выпаивая из схемы, тоже возможно. При этом необходимо соблюдать полярность при прозвонке и не касаться щупов руками. Погрешность проверки ёмкостей установленных на плате будет выше, так как на заряд накопителя влияют элементы схемы.
Проверить работоспособность емкости приблизительно можно и на искру, т. е. зарядить рабочим напряжением ёмкость, и далее закоротить металлической отверткой с изолированной ручкой ее вывода. По силе разряда можно приблизительно судить о работоспособности ёмкости. При проверке накопителя на искру предназначенных для работы в сети 220 В и выше, нужно предпринимать меры безопасности и разряжать емкости через резистор 10 Ком.
Проверка конденсаторов стрелочным тестером Ц 4353Стрелочный тестер более удобен при проверке работоспособности накопителей. Стрелка тестера во время измерения емкости плавно перемещается по циферблату, что дает более правильную картину проверки, чем мелькающие цифры цифрового мультиметра. Неисправность накопителей заряда также можно определить визуально по вспучиванию торца корпуса, тёмным пятнам и прожженным отверстиям на элементе.
Помогла вам статья?
Как Проверить Конденсатор на Стиральной Машине. Проверка на ёмкость
Конденсатор — незаменимое средство в любой электротехнике. Что он собой представляет, каков принцип его работы и сфера применения? Как осуществляется проверка конденсатора мультиметром? Об этом далее.
Конденсатор является устройством, способным делать накопление заряда электрического тока и передавать его по электрической цепи. Самый простой конденсатор включает в себя несколько пластинчатых электродов, которые разделены с помощью диэлектрика. На этих электродах накапливается заряд, имеющий разную полярность. На одной пластине положительный заряд, а на другой — отрицательный.
Есть множество классификаций устройства конденсатора. Он бывает постоянным и переменным, неполярным и полярным, бумажным и металлобумажным. Последние считаются наиболее привычными и распространенными конденсаторами, которые напоминают прямоугольные кирпичи. Они относятся к неполярным устройствам.
Конденсаторы часто сделаны из керамики. Бывают пленочными, электролитическими и полимерными. Керамический вид позволяет фильтровать различные виды высокочастотных помех энергии. Благодаря их относительной диэлектрической проницаемости, можно создавать многослойные элементы, имеющие емкость, которая сопоставима электролитам. Они не являются полярными.
Пленочные агрегаторы распространены везде, к примеру, их можно встретить в кондиционерах. Они отличаются тем, что у них малый ток утечки, небольшая емкость, высокое рабочее напряжение и отсутствие чувствительности к полярности приложенного напряжения. Полимерные виды выдерживают различные виды больших импульсных токов, работают при низких температурах.
Обратите внимание! Что касается приборов, оснащенных воздушным диэлектрическим элементом, то самым лучшим конденсатор выступает подстроечный прибор, имеющий резонансный радиоприемный контур. Его могут рекомендовать все пользователи. Емкость подобных элементов маленькая, но удобная в реализации изменений.
Где используется
Конденсатор используется широко в сфере электротехники. Его используют пиротехники в разных электроцепях. Чаще всего его можно найти в блоке питания, фильтре с высокими и низкими частотами, балластном блоке питания, аккумуляторной зарядке, аналогичном аккумуляторе питания маломощных пассивных устройств, к примеру, в светодиодных лампочках и радиоприемниках.
Как работает
В электрической схеме подобные устройства могут быть использованы с разными цепями, однако их основным предназначением считается сохранение заряда. Таким образом, конденсатор берет ток, но сохраняет его и потом отдает в цепь.
Подключая конденсатор к электроцепи, на конденсаторных электродах накапливается электрозаряд. Сначала конденсаторная зарядка потребляет наибольший электрический ток. По мере того, как заряжается конденсатор, электрический ток снижается и когда конденсаторная емкость наполняется, ток исчезает насовсем.
Какое освещение Вы предпочитаете
ВстроенноеЛюстра
В момент отключения электроцепи от источника питания и при подключении нагрузки цикла, конденсаторный прибор перестает получать заряд и отдает накопившийся ток иным элементам. Сам выступает в роле источника питания.
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»
Как проверить конденсатор мультиметром — на работоспособность, электролитический не выпаивая, измерить емкость, проверка керамических, пленочных, неполярных, SMD и других видов конденсаторов от стиральной машины и микроволновки По мере того, как заряжается конденсатор, электрический ток снижается и когда конденсаторная емкость наполняется, ток исчезает насовсем. Спрашивайте, я на связи!
Как проверить конденсатор: с помощью мультиметра, на работоспособность не выпаивая, с применением тестера, исправность и емкость
Инструкция по проверке мультиметром
До того, как проверить электролитический конденсатор мультиметром, необходимо посмотреть на конденсатор. В случае наличия трещин с нарушением изоляционного слоя, подтеками либо вздутием, проводить тестирование не имеет смысла из-за поломки конденсатого прибора и необходимости замены. Если внешние дефекты отсутствуют, можно осуществлять проверку.
Для начала процедуры с полярным агрегатом, необходимо поставить мультиметр на режим омметра и посмотреть, есть ли обрыв с коротким замыканием или нет. Чтобы проверить неполярный прибор, необходимо выставить цифру 2 МОм в диапазоне измерений, а для полярного прибора выставить 200 Ом.
Керамических конденсаторов
Обратите внимание! Осуществляя измерения на максимальном режиме сопротивления, необходимо исключить тот факт, чтобы проводящие части соприкасались друг с другом. В противном случае получить достоверные данные невозможно.
Полярных конденсаторов
Чтобы протестировать полярный агрегат, необходимо переключить мультиметр на режим замера сопротивления, установить пределы измерений в 200 тысяч Ом, зафиксировать щупы, соблюдая полярность, и измерить утечку по уровню сопротивления.
Измерение емкости
Без выпаивания
Иногда осуществляют проверку конденсатора на искры, разрядку и общую неисправность в связи с этим. Для этого нужна подзарядка и при помощи металлического инструмента, имеющего заизолированную рукоятку, замыкание выводов. Должна быть получена высоковольтная искра, имеющая характерный звук. При малом разряде делается вывод о необходимости срочной смены детали.
Проведение подобной процедуры возможно только при помощи резиновых перчаток. Такой метод нужен, чтобы проверить работоспособность мощных пусковых устройств, рассчитанных на работу при более 200 вольт.
Обратите внимание! При этом проверять без выпаивания устройство, не имея измерителя в виде функционального мультиметра, нельзя. Подобные методы могут быть небезопасными из-за возможного получения электрического удара и нарушения объективности картины участка. Точные значения получить будет нельзя, даже вольтметром и амперметром.
Проверка конденсатора мультиметром
Проверка конденсатора начинается с визуальной оценки его внешнего вида. Существуют наружные признаки электрического пробоя, например, потемнение, вздутие, прогорание или растрескивание керамического корпуса.
Подготовительные работы
Если внешних повреждений не обнаружено, то дальнейшие проверки ведутся с применением мультиметра.
Разрядка конденсатора
Подключения прибора к полярному и неполярному конденсатору
Если конденсатор полярный, то плюсовой щуп измерительного прибора всегда подключается к плюсу конденсатора. Для неполярного это правило можно не соблюдать.
Процедура измерения параметров конденсатора и оценка результата
Переключатель мультиметра надо ставить в положение, соответствующее выполняемой процедуре.
Сопротивление
Если используется аналоговый тестер, то плавное перемещение стрелки гальванометра от 0 к верхнему пределу свидетельствует об исправности радиодетали.
При отсутствии мультиметра можно использовать «прозвонку», собранную из светодиода и батарейки. Проверять конденсатор в режиме омметра можно только для элементов с ёмкостью выше 0,25 мкФ. Если номиналы меньше, то следует применять специальные LC-метры.
Ёмкость
Для измерения ёмкости мультиметр должен обладать этой функцией. Её имеют модели: M890D, AM-1083, DT9205A, UT139C и т.д. Конденсатор вставляется своими ножками в специальное гнездо. При измерении сравнивается результат, высветившийся на дисплее прибора и значение, написанное на корпусе детали. При расхождении, превышающем 20%, конденсатор считается неработоспособным.
Напряжение
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»
Как проверить конденсатор мультиметром — инструкция 2022 Как проверить конденсатор мультиметром на работоспособность вопрос, возникающий у всех радиолюбителей и людей, которые любят заниматься паянием электрических схем разной сложности. Спрашивайте, я на связи!
Как проверить конденсатор мультиметром: простые способы
Как проверить работоспособность конденсатора альтернативными методами
Проверку конденсатора можно выполнить, не выпаивая его из рабочей платы. Просто параллельно сомнительному нужно подключить заведомо исправный. Если всё заработает, значит, сомнительный действительно неисправен, его нужно менять. Этим методом проверяется наличие обрыва. Метод можно применять в схемах с невысоким рабочим напряжением.
Вместо светодиода можно взять обычную маломощную электролампу, а в качестве источника использовать розетку 220 В. Если всё в порядке, то лампа будет светиться вполнакала. При пробое она загорится полным светом, а при обрыве вообще не будет гореть.
ФОТО: electro-shema.ru Схема для проверки конденсатора прозвонкой с лампочкой
ФОТО: youtube.com Проверка работоспособности конденсатора электролампой
Схемы для проверки светодиодом и электролампой одинаковые, только в случае использования диода источником служит батарейка, а для электролампы – сеть 220 В.
Можно проверить работоспособность конденсатора «на искру». Если при замыкании выводов искра яркая, с хорошим звуком, то элемент можно считать исправным.
Полное руководство по проверке конденсатора переменного тока
У вашей сети переменного тока проблемы, и вы подозреваете, что виноват конденсатор?
Плохие конденсаторы переменного тока вызывают всевозможные проблемы — от случайных отключений до отключения автоматических выключателей.
К счастью, проверка конденсатора переменного тока — это простой процесс, который можно выполнить с помощью мультиметра.
В этой статье я расскажу о шагах, которые необходимо предпринять для проверки конденсатора переменного тока.
Я также расскажу, как проверить конденсатор двойного хода и на что обращать внимание в номиналах и измерениях вашего конденсатора переменного тока.
Содержание
Этапы проверки конденсатора переменного тока
Если вам нужно проверить конденсатор вашего переменного тока, вам понадобится несколько простых ручных инструментов, чтобы открыть панель вашего переменного тока.
Вам также понадобится мультиметр с настройкой для проверки емкости.
Вот шаги, которые необходимо выполнить для проверки конденсатора вашего переменного тока:
- Отключите питание блока переменного тока
- Откройте крышку электрической панели кондиционера
- Отсоединить провода от конденсатора переменного тока
- Разрядите конденсатор переменного тока
- Проверка конденсатора переменного тока с помощью мультиметра
Я расскажу о них ниже.
Отключите питание блока переменного тока
Перед проверкой конденсатора вашего блока переменного тока первое, что вам нужно сделать, это отключить питание блока переменного тока.
Крайне важно отключить питание вашего блока переменного тока, прежде чем делать что-либо еще. В противном случае вы не сможете безопасно проверить конденсатор.
Чтобы отключить питание вашего блока переменного тока, выключите его выключатель или автоматический выключатель.
Я предпочитаю отключать разъединитель И автоматический выключатель на всякий случай.
После отключения питания переменного тока убедитесь, что питание отключено с помощью мультиметра или бесконтактного индикатора напряжения (также называемого бегущей строкой).
Откройте крышку электрической панели переменного тока
После отключения питания блока переменного тока следующим шагом будет получение доступа к конденсатору путем снятия крышки электрической панели переменного тока.
Крышка электрической панели блока переменного тока расположена сбоку блока переменного тока. Ищите, где трубопровод от разъединителя входит в блок переменного тока, и электрическая панель должна быть прямо там.
Вам понадобится набор торцевых головок или отвертка, чтобы открыть крышку электрической панели. Аккуратно отверните винты (не потеряйте их) и снимите крышку панели, чтобы получить доступ к конденсатору.
Отсоедините провода от конденсатора переменного тока
Открыв крышку электрощита, сделайте снимок старого конденсатора.
Также обратите внимание на цвета проводов и на то, какой провод к какой клемме подключается.
Если вы тестируете сдвоенный конденсатор переменного тока, он будет иметь три контакта: «C», «HERM» и «FAN»:
- «C» означает «общий» и подключается к контактору
- «HERM» означает «герметичный компрессор» и соединяется с компрессором .
- «ВЕНТИЛЯТОР» подключается к двигателю вентилятора конденсатора
При отсоединении проводов от конденсатора я рекомендую использовать такой инструмент, как острогубцы, чтобы снять лепестковые разъемы с выводов конденсатора.
При отсоединении проводов от конденсатора будьте осторожны, чтобы не закоротить контакты конденсатора на какие-либо металлические предметы или другие контакты (вы сделаете это на следующем шаге).
Разрядите конденсатор переменного тока
После отключения всех проводов от конденсатора используйте инструмент, например длинную металлическую отвертку, чтобы замкнуть контакты конденсатора.
Держите отвертку за ручку и соедините клеммы конденсатора с помощью металлического стержня отвертки.
Замыкание клемм конденсатора разряжает конденсатор и удаляет из него остаточную энергию.
При разрядке конденсатора прикасайтесь только к пластиковой рукоятке инструмента — не прикасайтесь ни к каким металлическим частям инструмента или к сети переменного тока.
Проверка конденсатора переменного тока с помощью мультиметра
После разрядки конденсатора пришло время проверить его с помощью мультиметра.
Вам понадобится мультиметр с настройкой проверки емкости.
Проверьте номинал конденсатора на этикетке
Взгляните на этикетку конденсатора, чтобы узнать, на что он рассчитан.
Например, конденсатор с надписью «20 мкФ» на этикетке рассчитан на 20 микрофарад.
Если конденсатор имеет два номинала, то это конденсатор двойного действия.
Например, конденсатор с надписью «45+5 мкФ» на этикетке является конденсатором двойного действия. Он рассчитан на 45 мкФ на терминале Herm и 5 мкФ на терминале вентилятора.
Конденсатор также имеет класс допуска на этикетке.
Например, конденсатор на 20 мкФ, на котором написано «+ 6% -6», рассчитан на 6% от 20 мкФ и должен измерять от 18,8 до 21,2 мкФ.
Процедура проверки конденсатора переменного тока
Включите мультиметр и переключите его на настройку емкости.
Затем подключите выводы мультиметра к конденсатору, по одному проводу к каждой клемме. Ваш мультиметр отобразит измеренное значение емкости на экране.
Если вы тестируете двойной рабочий конденсатор, вы можете тестировать одну сторону за раз.
Подсоедините один провод мультиметра к общей клемме, а другой к клемме герм. Это даст вам емкость конденсатора со стороны компрессора, которая является большей номинальной емкостью.
Затем отсоедините провод мультиметра от клеммы Herm и переключите его на клемму вентилятора. Это даст вам емкость конденсатора со стороны вентилятора, которая является меньшей номинальной емкостью.
Например, если вы измеряете емкость двойного рабочего конденсатора 45+5 мкФ +/-6%:
- Емкость, измеренная между общим и гермовым выводами, должна быть в пределах от 42,3 мкФ до 47,7 мкФ.
- Емкость, измеренная между общей клеммой и клеммой вентилятора, должна быть в пределах от 4,7 мкФ до 5,3 мкФ.
Что делать после проверки конденсатора переменного тока
Если измеренная емкость конденсатора переменного тока выходит за пределы спецификации, вам необходимо заменить его на новый.
Каждый двигатель PSC, такой как компрессор или вентилятор конденсатора, требует определенной емкости для правильной работы. Таким образом, даже если ваш конденсатор переменного тока немного не соответствует спецификации, все равно имеет смысл заменить его.
Это означает, что вы не можете использовать конденсатор с меньшей или большей емкостью, чем та, для которой предназначен двигатель — конденсатор должен иметь правильный номинал для двигателя, с которым он используется.
Если конденсатор вашего переменного тока соответствует техническим характеристикам, вы можете переустановить его и продолжить использовать.
Подсоедините провода обратно к конденсатору так же, как они были до того, как вы их отсоединили.
Привет, меня зовут Трей Льюис, я основатель и главный редактор HVAC Training Shop. Моя цель на этом веб-сайте — помочь домовладельцам устранять неполадки и обслуживать системы отопления, вентиляции и кондиционирования воздуха в своих домах. Будь то замена воздушного фильтра, устранение неполадок двигателя вентилятора или просто покупка нового увлажнителя, я хочу убедиться, что вы защищены.
Как проверить конденсатор мультиметром?
Энергия хранится в конденсаторах в виде электрических зарядов. Конденсаторы слишком важны, чтобы их игнорировать; это электрические компоненты, которые играют важную роль в вашей электронике.
Конденсаторы выполняют функции заряда и разряда, то есть высвобождения заряда в цепь через пластину конденсатора, когда первая заряженная пластина может дольше удерживать накопленный в ней ток.
Конденсаторы входят в состав двигателей кондиционеров, обогревателей и компрессоров холодильников. Таким образом, очевидно, что одна из неисправностей вашей электроники может быть связана с вашим конденсатором.
Чтобы проверить конденсатор, вам придется использовать мультиметр (если у вас нет мультиметра , проверьте на Amazon.com и выберите один). Вы должны знать, что мультиметр функционирует как прибор для устранения неполадок, который измеряет сопротивление, ток и напряжение.
Но вопрос будет « как проверить конденсатор с помощью мультиметра ?» Мы бы ответили на этот вопрос, кратко объяснив, как вы можете использовать мультиметры с различными функциями для проверки конденсатора.
Как проверить конденсатор с помощью мультиметра с настройкой емкостиЕсли у вас есть цифровой мультиметр , работающий с настройкой емкости, то вам повезло! Это быстрый и точный способ проведения этого теста.
Емкость измеряется в фарадах. Используя мультиметр с настройками емкости, он может измерять конденсаторы от нескольких нанофарад до более крупных микрофарад.
- Для проведения этого теста необходимо отсоединить конденсатор от платы и полностью разрядить его; вы можете сделать это, подключив его к светодиоду или мощному резистору. На внешней стороне конденсатора могут быть напечатаны как конденсатор, так и номинальное напряжение, поэтому следующее, что нужно сделать, это принять к сведению эти номиналы.
- Установите ручку цифрового мультиметра на установку емкости, затем подключите щупы к клеммам конденсатора. Чтобы получить правильные показания электролитического конденсатора, подключите красный щуп к положительной клемме, а затем черный к отрицательной клемме. Для неэлектролитов вы можете соединить их любым способом; это не имеет значения.
- После всех этих настроек и размещений вы можете проверить показания вашего мультиметра. Поскольку электролитические конденсаторы могут высыхать, ваши показания могут быть немного меньше, чем номинальные значения на внешней стороне, но пока они близки к номинальным значениям, ваш конденсатор работает правильно.
Если разница между вашими показаниями и номиналом значительна, то проблема вашего прибора может заключаться в неисправном конденсаторе.
Как проверить конденсатор с помощью мультиметра без настроек емкостиПоскольку в некоторых менее дорогих мультиметрах отсутствуют настройки емкости, и если у вас есть один из них, вы все равно можете проводить испытания своих конденсаторов с их помощью.
- Как и в мультиметрах с настройкой емкости, сначала необходимо удалить конденсатор из цепи и убедиться, что он разряжен. Следующее, что нужно сделать здесь, это установить ручку мультиметра на омы, чтобы измерить сопротивление и выбрать высокий диапазон.
- Также, как и в предыдущем мультиметре, о котором мы говорили, подключите щупы красного цвета к плюсу и черного к минусу в случае с электролитическими конденсаторами, а в случае с неэлектролитическими вы можете расположить их как угодно.
- Цифровой мультиметр покажет сопротивление, поэтому запишите его, прежде чем оно изменится на сопротивление разомкнутой цепи, которое равно бесконечности.
- После этого отсоедините щупы от конденсаторов и повторите процесс несколько раз. Каждый тест должен показывать разные показания сопротивления, чтобы доказать, что конденсатор работает правильно, поэтому, когда он показывает одни и те же результаты по отдельности, у вас поврежден конденсатор.
Проверка конденсаторов с помощью мультиметра без настройки емкости не может гарантировать точность измерения емкости конденсатора, но с ее помощью вы можете определить, хороший конденсатор или плохой.Как проверить конденсатор с помощью мультиметра для измерения напряжения
Мультиметры могут работать как вольтметры, а конденсаторы рассчитаны на максимальное напряжение, которое может быть приложено к ним, поэтому этот тест будет сосредоточен на измерении напряжения. номинальное напряжение конденсатора.
- Первым делом, как обычно, отсоедините конденсатор от платы и разрядите его, если ваш аналоговый мультиметр имеет несколько диапазонов Ом, поставьте его на место омметра, но выберите высокий диапазон.
- Подсоедините щупы мультиметра к выводам конденсаторов и наблюдайте за показаниями. Аналоговые мультиметры отображают свои показания с помощью движения стрелки, которая определяет, хороший конденсатор или плохой.
Для рабочего конденсатора стрелка будет показывать низкое значение сопротивления и будет постепенно увеличиваться по мере движения вправо. Конденсатор является закороченным конденсатором и требует замены, если стрелка остается низкой. Если стрелка мультиметра показывает высокое значение или вообще не двигается, значит, конденсатор разомкнут, то есть он разряжен и подлежит замене.Заключение
В заключении мы хотели бы, чтобы вы знали, что хотя конденсаторы можно разделить на электролитические и неэлектролитические, они выходят из строя по нескольким причинам.
Электролитические конденсаторы выходят из строя из-за разряда слишком большого тока в течение короткого периода времени, а неэлектролитические конденсаторы выходят из строя из-за утечек.
Другой причиной, по которой любой из обоих классов может быть поврежден, могут быть пики или перепады напряжения.
Если проверка вашего устройства показала, что у вас неисправный конденсатор, вы можете немного сэкономить, наняв техника для ремонта или купив новый прибор, заменив конденсаторы и вернув вашему устройству полную работоспособность.
Часто задаваемые вопросы Как проверить мультиметром конденсатор в цепи?Прежде чем мы начнем, вы должны знать, что проверка конденсаторов с помощью мультиметра в цепи может быть опасной и должна проводиться профессионалом.
Если вы считаете, что у вас достаточно опыта и технических знаний, чтобы сделать это, убедитесь, что вы принимаете меры предосторожности в любом случае, и продолжайте читать. При этом процесс проверки конденсаторов с помощью мультиметра в цепи — это просто.
В первую очередь нужно взять плоскогубцы и разрядить ими конденсатор. Вы можете сделать это, нажав пассатижами как положительный, так и отрицательный выводы конденсатора, просто убедитесь, что ваши плоскогубцы имеют резиновые ручки, и не нажимайте слишком сильно. Закрытие плоскогубцами должно быть достаточно в большинстве случаев. После того, как вы закончите это делать, возьмите мультиметр и установите его в емкостной режим.
Если у вас есть мультиметр с автоматическим выбором диапазона, это отлично, если вы не убедитесь, что вы установили мультиметр на максимально возможную настройку емкости. Определите положительный и отрицательный выводы конденсатора и прижмите к ним щупы. Вы должны получить показание, и оно должно начать двигаться к бесконечности.
Если у вас возникли проблемы с прижатием щупов мультиметра к выводам конденсатора и поддержанием контакта, вы можете заменить один или оба щупа на мультиметре щупами типа «крокодил». Просто убедитесь, что у вас достаточно места на выводах конденсатора для их размещения.
Как разрядить конденсатор мультиметром?Опять же, это тоже может быть чрезвычайно опасно, особенно если вы делаете это, когда конденсатор находится в цепи. Если нет необходимости делать это самостоятельно, лучше вызвать электрика.
Если вы решили продолжить, убедитесь, что вы принимаете все возможные меры . Я люблю носить стойкие к сильному току резиновые перчатки, разработанные специально для этой цели.
Для этого ваш мультиметр должен иметь функцию низкого импеданса и пару щупов, покрытых толстой резиной. Ваш мультиметр также должен быть сертифицирован как минимум CAT III, если вы хотите попытаться сделать это с ним.
Итак, вот в чем дело.
Настройте мультиметр на функцию низкого импеданса и возьмите щупы. Определите, какой провод положительный, а какой отрицательный, на конденсаторе и соответствующим образом разместите щупы. Держите зонды на полюсах и дождитесь завершения процесса разрядки.
Нет необходимости делать что-либо еще, кроме как заботиться о своей безопасности, так как мультиметр позаботится о процессе разрядки конденсатора.
Уровень заряда можно наблюдать на экране мультиметра. В зависимости от типа конденсатора начальное значение заряда будет отличаться от модели к модели.
Вы должны убедиться, что вы держите щупы на полюсах, пока значение на мультиметре не достигнет нуля. Также может быть полезно визуально осмотреть конденсатор на наличие повреждений и вздутий, прежде чем вы начнете. Если вы обнаружили какие-либо признаки повреждения, не делайте этого, а обратитесь к специалисту.
Как проверить конденсатор на плате?Конденсаторы на платах проверяются так же, как мы тестируем конденсаторы, когда они не находятся на платах. Во-первых, вам нужно убедиться, что плата не подключена к какому-либо источнику питания во время выполнения этого теста. Далее необходимо визуально осмотреть конденсатор на наличие повреждений.
Самый заметный признак повреждения конденсатора, который можно обнаружить визуально, — вздувшаяся верхняя часть. Если вы видите это, даже не пытайтесь проверить конденсатор, потому что он определенно поврежден.
Возьмите плоскогубцы и прижмите их к выводам конденсатора, прежде чем начать тест. Это разрядит конденсатор и позволит получить более точные показания.
Сделав это, возьмите мультиметр и включите емкостный режим. Убедитесь, что вы проверили полярность конденсатора, который собираетесь тестировать, чтобы знать, какой щуп и где разместить.
Имейте в виду, что это может быть опасно, и убедитесь, что вы на сто процентов уверены, что знаете, что делаете, прежде чем продолжить.
Возьмите щупы мультиметра и поместите их на выводы конденсатора в соответствии с их полюсами. Вы должны получить чтение. Если вы не уверены, что означает полученное вами показание, обратитесь к основной статье, чтобы получить подробные инструкции о том, как читать результаты измерения емкости.
Как проверить конденсатор холодильника?Конденсаторы, используемые в охлаждающих и нагревательных устройствах, называются «пусковыми конденсаторами». Их легко идентифицировать, так как они обычно значительно больше, чем обычные конденсаторы. Я пишу это, потому что вам нужно вынуть конденсатор из холодильника, чтобы проверить его.
Прежде чем приступить к извлечению конденсатора из холодильника, убедитесь, что холодильник не подключен к электрической розетке, и имейте в виду, что работа с такими большими конденсаторами может быть чрезвычайно опасной, поскольку старые конденсаторы холодильника иногда могут взорваться, если холодильник не был должным образом поддерживается. Осмотрите конденсатор сбоку для получения более подробной информации и соответствующим образом отрегулируйте настройки мультиметра.
Обычно установка на мультиметре максимальной емкости работает лучше всего, но не принимайте мои слова как должное. Я не рекомендую вам пытаться разряжать конденсаторы холодильника самостоятельно, если вы не знаете, что делаете, кроме того, некоторые конденсаторы холодильника могут быть необратимо повреждены, если вы сделаете это неправильно, а другие могут взорвать ваш мультиметр, если вы сделаете это неправильно. вы их не разряжаете.
Конденсатор лучше всего погуглить и посмотреть самому на сайте его производителя или вызвать мастера. Как только вы решите это, возьмите мультиметр и поместите щупы на правильные клеммы на конденсаторе, конечно, после того, как вы их правильно идентифицировали.
Как проверить конденсатор кондиционера мультиметром?Конденсаторы кондиционера могут быть такими же большими, как конденсаторы холодильника, или даже больше!
Радует то, что для их проверки и проверки работоспособности не требуется никакого специального оборудования – достаточно будет мультиметра. Прежде всего, вам нужно удалить конденсатор из вашего блока переменного тока. Процесс снятия конденсаторов с кондиционеров отличается от модели к модели.
На некоторых моделях конденсаторы снимать не нужно, но они встречаются очень редко. Поскольку это может быть опасно, если вы не уверены, что делаете, обратитесь к специалисту по кондиционерам, чтобы он сделал это за вас. В отличие от обычных конденсаторов, конденсаторы переменного тока имеют три вывода. Определите клеммы «C» и «fan» на конденсаторе. Установите мультиметр на емкость.
Поместите положительный щуп на клемму «C», а отрицательный щуп на клемму «вентилятор». Если ваш конденсатор исправен, значение на дисплее мультиметра должно увеличиться. Если нет увеличения значения, конденсатор поврежден.
Как проверить пусковой конденсатор цифровым мультиметром?Пусковой конденсатор — это конденсатор, который изменяет выходной ток, чтобы двигатель мог начать вращаться. Отсюда и название «стартовый» конденсатор. Как правило, пусковые конденсаторы мало чем отличаются от других типов конденсаторов.
Они могут быть несколько больше по размеру, но это просто облегчает их идентификацию и удаление при необходимости. Я предпочитаю использовать щупы типа «крокодил» для разрядки конденсаторов такого типа.
Возьми конденсатор и два щупа-аллигатора. Определите положительные и отрицательные клеммы на конденсаторе и зажмите их соответствующим образом с помощью щупов-аллигаторов. Убедитесь, что щупы не подключены к мультиметру, когда вы выполняете эту часть. Кроме того, вам нужно быть особенно осторожным, чтобы не коснуться концов Gators при этом и подготовиться к искре.
Теперь возьмите концы и соедините их вместе на долю секунды. При необходимости повторите. Еще раз, будьте особенно осторожны, чтобы держать пальцы на расстоянии, делая это, и если вы не уверены, что вам следует делать, позвоните профессионалу.
Как только конденсатор разрядится, установите мультиметр в режим измерения емкости и подключите Gators. Если нет показаний или если они остаются прежними на довольно низком уровне, вы знаете, что ваш пусковой конденсатор поврежден.
Как проверить конденсатор двигателя мультиметром?Положите конденсатор на стол или любую другую ровную поверхность. Возьмите мультиметр и установите его на емкость. После того, как вы это сделали, вам необходимо визуально осмотреть конденсатор на наличие повреждений. Так как они довольно большие и крепкие, физически повредить их вряд ли получится, но тем не менее, сделайте это.
При обнаружении каких-либо признаков физического повреждения (под физическими повреждениями я подразумеваю разрывы и сильное вздутие) не проверяйте конденсатор, а приобретите новый. Конденсаторы электрического двигателя имеют две клеммы, поэтому убедитесь, что вы определили положительную и отрицательную, прежде чем мы начнем.
Подсоедините положительный провод к положительной клемме, а отрицательный провод к отрицательной клемме и удерживайте их там. При этом вы должны увидеть увеличение значения, отображаемого на мультиметре.
Значение достигнет определенной точки, а затем начнет падать. Это происходит потому, что конденсатор поглощает мощность, когда она достигает определенной точки, как и должно быть. Если значение остается постоянным, это означает, что конденсатор пробит.
Как проверить конденсатор микроволновки мультиметром?После извлечения конденсатора из микроволновой печи обязательно полностью разрядите его. Вы можете использовать метод, который включает в себя плоскогубцы, или вы можете использовать свой мультиметр. Важно, чтобы конденсатор был полностью разряжен перед началом теста.
После того, как вы поместите конденсатор сбоку, определите положительные и отрицательные клеммы. Было бы лучше, если бы вы использовали зажимы типа «крокодил» и соответствующим образом закрепили клемму.
Возьмите еще одну пару зажимов типа «крокодил» и соедините оставшиеся клеммы вместе, чтобы обеспечить естественное протекание заряда. Вы, наверное, знаете, как сделать следующую часть.
Возьмите мультиметр и установите его на емкость. Подключите положительный и отрицательный щупы Gator к мультиметру и проверьте показания. Если ваш конденсатор находится в рабочем состоянии, показания должны начать расти, а после достижения определенной точки они должны начать падать, потому что конденсатор начал поглощать энергию мультиметра.
Как проверить конденсатор теплового насоса с помощью мультиметра?Конденсаторы от теплового насоса могут иметь две или три клеммы. Процесс для конденсатора с двумя выводами остается таким же, как и для любого другого типа конденсатора. Определите полярность каждой клеммы и разрядите их, используя зажимы-крокодилы или метод плоскогубцев.
Будьте осторожны при этом, потому что при этом будет разряжаться остаточная электрическая энергия. Как только конденсатор разрядится, возьмите мультиметр и соедините клеммы в соответствии с их полярностью.
Прочитайте результаты и все.
Чтобы проверить конденсатор теплового насоса с тремя клеммами, сначала необходимо определить, какая клемма является положительной, а какая отрицательной. Кроме того, каждый терминал выполняет определенную функцию, т. е. соединяется с другой составной частью и обеспечивает ее правильную работу. Прежде чем делать это, убедитесь, что вы знаете схему своего мультиметра.
Разрядите положительные и отрицательные клеммы и установите мультиметр в режим измерения емкости. Подсоедините датчики и проверьте показания. Если вы все сделали правильно, оставшаяся клемма также должна быть положительной (зависит от конденсатора к конденсатору), поэтому вы можете проверить и эту клемму.
Как проверить конденсатор мультиметром на материнской плате?Прежде чем начать это делать, убедитесь, что материнская плата не подключена к какому-либо источнику питания. Самое главное, на что нужно обратить внимание, если вы хотите проверить конденсатор с помощью мультиметра, который все еще подключен к материнской плате, — это пространство.
Достаточно ли у вас места, чтобы кончики щупов касались полярности конденсатора? Он не обязательно должен быть на верхней стороне материнской платы. Некоторые конденсаторы припаяны к материнской плате таким образом, что их выводы торчат с другой стороны материнской платы. Проверьте, так ли это.
Если есть возможность, возьмите плоскогубцы с ручками, обтянутыми резиной, и разрядите ими конденсатор. Если это невозможно, возьмите щупы мультиметра и разрядите с их помощью конденсатор. Убедитесь, что зонды аллигаторов отсоединены и что вы не держите их за какие-либо части, которые могут проводить электричество или где вас может коснуться искра.
Подсоедините щупы к каждому полюсу конденсатора и на мгновение прижмите концы проводов друг к другу. Держите пальцы на расстоянии от той части, которую вы будете соединять, чтобы вас не ударило током.
На мгновение сожмите их вместе и сразу же извлеките, как только пройдёт искра. Возьмите мультиметр и установите его на емкость. Подключите щупы к клеммам в соответствии с их полярностью и проверьте результаты.
Как проверить мультиметром конденсатор двигателя вентилятора?Если вы хотите проверить конденсатор двигателя вентилятора, убедитесь, что вы разрядили его с помощью отвертки перед началом проверки. Прижмите отвертку к клеммам, и конденсатор разрядится.
Убедитесь, что ручка вашей отвертки устойчива к поражению электрическим током, и будьте осторожны, когда начнете разряжать конденсатор. Конденсаторы двигателя вентилятора обычно имеют две клеммы, но многие из них имеют три клеммы.
Процесс в основном одинаков для обоих типов, с той лишь разницей, что конденсаторы с тремя выводами имеют два положительных вывода вместо одного, как у конденсаторов с двумя выводами.
Когда конденсатор разрядится, возьмите мультиметр и установите его на емкость. Определите положительные и отрицательные клеммы и поместите на них щупы. Проверьте показания мультиметра.
Как проверить конденсатор насоса для бассейна с помощью цифрового мультиметра?Если вы считаете, что есть проблема с конденсатором насоса вашего бассейна, и вы хотите проверить его, чтобы убедиться, перейдите к панели, которая контролирует работу бассейна. Установите его в выключенное положение и убедитесь, что секция бассейна, регулирующая поток воды, обесточена.
Установите все выключатели в выключенное положение. Если вы не уверены, что правильно и безопасно отключили бассейн от электросети, вызовите для этого специалиста. Делать это нужно как можно дальше от воды.
