Как проверить светодиодную ленту: выявление причины и ремонт

светодиодная лента удобное решение многих задач, где имеется необходимость освещения объекта или целой комнаты. Применение удобно, потому что для монтажа не нужно иметь особых навыков и электротехнических знаний. Наиболее распространены приборы с напряжением питания 12 вольт – безопасным для человека. Различные классы IP-пылевлагозащищённости позволяют использовать ленту как дома, так и под водой. Но что делать если она вдруг перестала работать, как проверить светодиодную ленту?

Содержание

Если лента погасла
А если лента светится не полностью?
Светодиодная лента потеряла былую яркость
Проверка ленты на работоспособность
Почему LED лента выходит из строя?
Вывод

Если лента погасла

Для начала необходимо определить вся ли светодиодная конструкция не горит, а затем проводить диагностику, делать выводы об объёме работ и браться за работу.

Давайте будем двигаться от общего к частному. Если она вся не включается, сперва нужно убедиться приходит ли напряжение к 12-ти вольтовому блоку питания. Схема подключения ленты изображена ниже, для наглядности.

Напряжение отсутствует – искать неисправность в розетке, проводке, сетевом кабеле.

Будьте осторожны при проверке сетевого напряжения, 220 – опасны для жизни человека!

Напряжение присутствует – поломки в низковольтных линиях. Для начала с помощью вольтметра определяем выходное напряжение блока питания. Если 12 вольт не обнаружено – значит нужно сдать его в ремонт, если неремонтопригоден – заменить.

Будьте внимательны ремонт блока питания может быть равен стоимости нового, этот вариант подойдёт к людям, которые разбираются в электронике и знают, как его починить, подробно останавливаться в рамках этой статьи не буду, т.к. это тема отдельного материала.

В случае, если блок питания исправно работает, выдавая своё напряжение – проблема с лентой или проводкой, ведущей к ней. Необходимо проверить соединение (пайку, коннектор) светодиодной системы, если схема собрана с их помощью, проблема наверняка окажется здесь. Бывают отдельные ситуации, когда повреждаются токоведущие части ленты, но это происходит редко.

А если лента светится не полностью?

Причины выхода из строя отдельных частей ленты могут быть следующими:

скачки напряжения;
перегрев общий, локальный;
механические повреждения проводников.

Теперь давайте пройдёмся подробнее на каждом из них. Вероятность того, что произойдёт скачек напряжения и так снижена с помощью блока питания. Но не исключена, в результате такого происшествия ваша система освещения может полностью перестать работать или выйти из строя ее отдельные участки.

Перегрев может произойти, если лента имеет большую удельную мощность, более 10 ватт на метр. Нужно учесть, что слишком плотный монтаж – виток к витку, полоса к полосе – плохо скажется на эксплуатации. Может произойти локальный перегрев небольшого её куска, если монтаж проводился в близи нагревательных приборов, а также зон с повышенной температурой, например, над кухонной плитой.

Механические повреждения могут произойти, при монтаже, когда лента подвергнута чрезмерному сгибанию. Минимальный радиус изгиба светодиодной ленты около 5 сантиметров, если вы будете оборачивать светодиодной лентой фигуры с маленькими размерами – нет гарантии долговременной эксплуатации.

Такие неисправности можно легко устранить. Для этого нужно вырезать часть, которая перестала гореть, по отмеченным линиям для разреза. С помощью специальных коннекторов подсоединить аналогичный отрезок подходящей длины, если есть возможно – лучше воспользоваться пайкой.

Трудности такого ремонта могут проявляться в ситуациях, когда место поломки находится в зоне прямой видимости, в такой ситуации нужно вырезать кусок такой длины, чтобы была возможность спрятать соединения.

Светодиодная лента потеряла былую яркость

Что делать если свет горит тускло? Не всегда лента или её части погасают полностью, свечение наблюдается, но оно слабое. Эта неисправность может быть вызвана двумя причинами.

Первая – когда потускнел отдельный фрагмент – скорее всего светодиоды просто вышли из строя, деградировали. Нельзя забывать о местных факторах, таких как изгиб, перегрев, другие механические действия, например, какие-то физические нагрузки на этот участок цепи.
Вторая – лента потускнела по всей своей длине. Замена конструкции полностью не всегда является оптимальным выходом, возможно причина в источнике питания или в местах соединения ленты и блока питания, нужно их проверить, прежде чем менять всю инсталляцию.

Проверка ленты на работоспособность

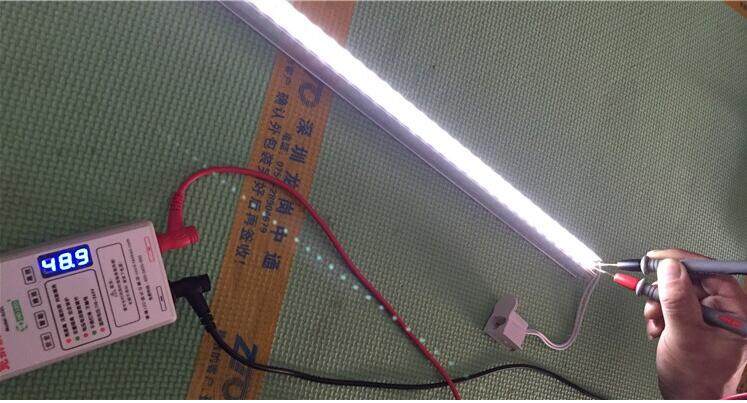

Когда вы покупаете ленту или занимаетесь ремонтом осветительной системы с таким решением, возникает необходимость её проверки. Для этого необходимо иметь как минимум батарейку типа «крона», с ее помощью можно проверить небольшие участки. Но в этом простейшем варианте имеется большой недостаток – вы не увидите полной яркости свечения светодиодов.

Чтобы включить их на полную, нужно 12-ти вольтовый источник питания. Для небольших кусочков – отлично подойдёт компактная батарейка типа А23, их применяют в некоторых пультах дистанционного управления и дверных радио звонках.

Для длинных участков необходимо применять большие аккумуляторы. Например, от источника бесперебойного питания компьютера, они имеют 12 вольт на своих выводах, автомобильный аккумулятор прекрасно справится с такой задачей.

Ну и, конечно же, никто не отменял вариант с использованием заведомо исправного блока питания.

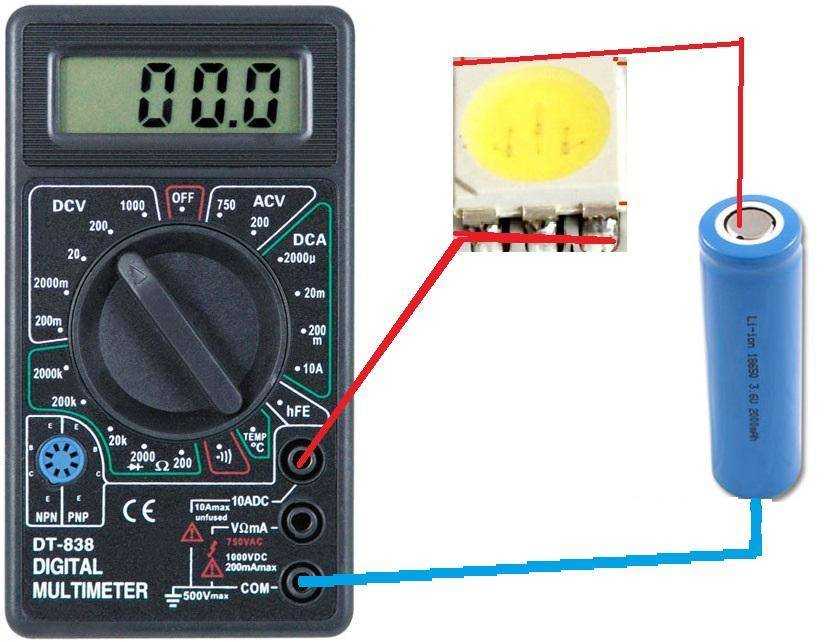

Чтобы проверить каждый светодиод по отдельности, нужно воспользоваться мультиметром, или батарейкой на 3 вольта. Как проверить светодиод с помощью мультиметра рассказано в этом видео.

Почему LED лента выходит из строя?

Светодиодная лента перегорает в первую очередь из-за неправильного питания, ей нужен надёжный и стабилизированный источник напряжения 12 вольт, рекомендуется даже занижать напряжение питания, для повышения долговечности примерно до половины вольта, то есть 11,5 В. Нельзя перегревать светодиоды – срок их службы заметно снижается и происходит процесс деградации.

Вывод

Если фрагменты или вся лента сгорела не стоит огорчаться, её всегда можно починить путём замены отдельных фрагментов, соединителей, проводников или блока питания. А тенденция к снижению цены на светодиодную продукцию наблюдается уже не один год и замена вряд ли сильно ударит по вашему кошельку, ведь вы уже знаете, как устранять неполадки в таких осветительных цепях.

Не горит светодиодная лента: причины

Светодиодные ленты применяются везде: начиная от декоративной подсветки, до полноценного освещения рабочих мест. Причиной такой популярности является цена, яркость, низкая потребляемая мощность, простота подключения, напряжение питания 12 В (за редким исключением – 220 В). Такое название из-за гибкости, прода ется в бухтах и в последнее десятилетие стала крайне популярной, однако нет ничего вечного, и светодиодная продукция выходит из строя. Давайте разберемся, почему не горит светодиодная лента: причины и как их устранять.

Содержание:

1. Принцип работы и устройство

2. Проверка и ремонт

3. Как продлить срок эксплуатации

не горит конец светодиодной ленты

Принцип работы и устройство

Светодиод – довольно специфичный осветительный прибор. Они очень требовательны к качеству электропитания. Отдельные светодиоды принято питать с помощью специального устройства – Драйвера. Это специализированная схема стабилизирующая выходной ток независимо от нагрузки, в пределах допустимых выходной мощностью.

Светодиодные ленты работают подобным образом. Драйвер для светодиодной ленты – это жаргонное название. Более правильным будет называть – блок питания для светодиодной ленты. БП для LED Strip – импульсные, занимают достаточно мало места. Трансформаторных моделей в продаже нет. Для питания подойд ет любой стабилизированный блок питания на 12 В или автомобильный аккумулятор на соответствующее напряжение.
Лента состоит из:

Светодиодов.
Токоограничивающих резисторов.
Гибкой печатной платы.
Клейкого основания.

Строение светодиодной ленты

Модель на 12 вольт имеет простую структуру – она состоит из секций по 3 светодиода и резисторов. Почему именно по три? Дело в том, что для питания 1 светодиода нужно 3 – 3,5 Вольта, т. е. для трех светодиодов достаточно напряжения в районе 10 В, остальные 2 В гасятся резистором, который и задает соответствующий ток.

Ленты отличаются по количеству:

30 шт/м;
60 шт/м;
120 шт/м.

Количество диодов на светодиодной ленте

По типу светодиодов:

3528;
5050;
2835;
5630.

Это наиболее распространенные варианты, вы можете подобрать ту, которая будет полностью удовлетворять вашим требованиям для реализации идеи.

Типы светодиодов

Блоки питания, как уже было сказано, импульсные, а схемотехнически бывают трех видов:

На основе автогенератора (блокинг-генератора) – самые дешевые, низкой мощности (до 25 Вт)
На ШИМ-контроллере с интегрированным силовым ключом – средние по цене, низкая и средняя мощности (до 30 – 50 Вт).
На ШИМ-контроллеры с внешним силовым ключом или ключами, если схема полумостовая – более дорогие по цене, при этом обеспечена высокая стабильность и надежность, встречаются во всех диапазонах мощностей, но чем мощнее – тем чаще.

Виды блоков питания

Зная, из чего состоит лента и как она питается, легче искать неисправность.

к содержанию ↑

Проверка и ремонт

Приступим к диагностике причин неисправности и их устранению, для этого нам понадобится:

Мультиметр.
Индикаторная отвертка (220V).
Небольшой кусок заведомо исправной светодиодной ленты с подключенными к ней проводами.
Паяльник, олово, флюс пассивный.
Коннекторы для ленты.

Все методики ремонта и диагностики электрических цепей и схем заключаются в соблюдении двух прописных истин:

– Осмотр целостности всех узлов, соединений и агрегатов.

– Проверка питающих напряжений и их качества.

В зависимости от специфики вашей проблемы могут потребоваться дополнительные методы диагностики, такие как осциллографирование и т. п. Однако для проверки систем освещения и подсветки достаточно выше указанных.

Не горит

Если вы столкнулись с тем, что светодиодная лента перестала включаться – следуйте инструкции:

Проверка питающего напряжения.

Начните ремонт с проверки наличия напряжения на входе блока питания, для этого индикаторной отверткой проверьте наличие фазы в розетке где он подключен. Далее, если БП открытого типа с воздушным охлаждением можно проверить питание на входных клеммах. Более точно можно это определить с помощью мультимера, для этого включите режим измерения переменного напряжения (V~).

Проверка выходного напряжения.

Теперь следует определить: выдает ли блок питания, положенные ему 12 В? Для этого можно использовать небольшой отрезок светодиодной ленты, в качестве контрольной лампы. «Контрольки» активно применяются в ремонте электрических цепей 220 В и автоэлектрике, для проверки БП может быть использована лампочка от автомобиля, а вернее из его приборной панели. В первую очередь проверяют напряжение на выходных клеммах блока питания, следом на контактных площадках ленты. Каждый сегмент имеет 4 контакта – 2 на плюс и 2 на минус, проверять напряжение можно либо на одном из концов ленты, либо на конкретном потухшем участке. Лучше вы сможете оценить напряжение с помощью мультиметра в режиме измерения постоянного напряжения (V=).

Входное выходное напряжение

Если напряжение от блока питания поступает на ленту, а она не горит – значит проблема в самой ленте, а вернее, в целостности проводников первого ее отрезного кусочка (обычно 3 светодиода).

Если проблема в блоке питания, а вы слабо понимаете в ремонте электроники – не отчаивайтесь, проблема может быть очевидной, например:

Обрыв дорожки.
Перегорел предохранитель.
Пробило диодный мост.
Явный выход из строя деталей.

Эти проблемы можно без труда определить визуально и устранить неполадку.

Если мигает

Случается, так, что светодиодная лента мерцает, при этом мерцание может быть:

Постоянным.
Периодическим.

При этом свет либо становиться тусклым, либо пропадает полностью.

Чтобы проверить и починить систему нужно для начала подключить тестер или контрольку к блоку питания, так вы убедитесь – исправен ли блок питания. Мерцание может происходить также из-за скачков сетевого напряжения или плохого контакта БП и Ленты. Если мерцает отдельный участок – очевидно проблема в светодиоде, он вышел из строя, или как говорят «горелый», отсюда происходит мерцание сегмента.

Мерцание может проявляться из-за неверного монтажа. Ее крайне нежелательно жестко сгибать под прямым углом и оборачивать закругления и трубы радиус которых менее 5 см – это создает слишком большую нагрузку для проводников на гибкой печатной плате. Первое время она может сохранять работоспособность, но так как проводящие дорожки повреждены, их сечение нарушено, что создает дополнительное сопротивление, нагрев и, как следствие, поломку.

Вы можете локализировать участком и заменить его, либо же заменить ленту целиком.

Если горит, но не полностью

Вы заметили отдельные участки, которые горят в пол накала или погасли совсем? Ничего страшного в этом нет, не нужно в таком случае заменять всю ленту. Как уже было сказано – это может быть следствием неправильного монтажа или локального перегрева, который, кстати, тоже может быть вызван по этой причине.

В таком ремонте есть некая трудность, когда лента проложена в пределах видимости. Чтобы незаметно устранить неполадку придется обрезать светильник до тех пор, пока вы не сможете скрыто выполнить подсоединение нового участка к вашей инсталляции своими руками. На помощь могут прийти коннекторы для стыкового соединения светодиодной ленты, однако действуйте по обстоятельствам и, если вы неуверены в своих навыках пайки, лучше используйте соединители. При подключении к влагозащищенной ленте предварительно удалите с ее поверхности силикон.

к содержанию ↑

Как продлить срок эксплуатации

Производители заявляют, что срок службы современных дорогих светодиодов не менее 30 000, а порой и 50 000. Однако светодиодные ленты, лампочки и прожекторы довольно часто выходят из строя. Причин не так уж и много:

Грызуны.
Механические повреждения, от ударов и нагрузок она может порваться.
Неправильный монтаж.
Работа в условиях повышенной влажности или (и) температуры.

Если первые две – довольно банальны и непрогнозируемые, то вероятность последующих вы можете уменьшить или исключить, следуя несложным правилам.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Избегайте чрезмерно плотного монтажа светодиодной ленты!

Вообще-то светодиоды, хоть и имеют высокий КПД, в световое излучение превращают порядка 1/3 от своей заявленной мощности, остальное идет на нагрев. В полупроводниках при повышенной температуре увеличивается подвижность носителей заряда и ток, соответственно, в отличие от проводников. А чрезмерный ток – усиливает нагрев. Это причина к лавинообразному процессу, который вызовет либо пробой, либо обрыв диода. Если вы монтируете ленту мощностью свыше 10 Вт,

При оборачивании «по-спирали» круглых поверхностей и заполнении лентой плоских светильников, старайтесь делать это не ряд к ряду, а оставлять между витками/рядами зазоры, хотя-бы в ее толщину, а лучше пары сантиметров. Это позволит улучшить отдачу тепла окружающей среды и снизит риск перегрева.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Не монтируйте ленту возле отопительных батарей, водонагревательных приборов, кухонных плит и других горячих предметов – эта ошибка может убить часть света и вызвать пожар

Если вам нужно более 5 метров ленты, не стоит подсоединять следующие пять метров к концу предыдущих. Проводники ленты рассчитаны на строго определенную силу тока, при ее превышении они могут сгореть – в итоге не будет работать вся конструкция. Для этого нужно прокинуть дополнительный кабель к месту, где начинается следующая лента.

Купите усилитель RGB ленты. Это позволит брать сигналы управления многоцветной ленты с конца предыдущей, а питание напрямую с БП. Все участки будут использовать один RGB-контроллер. Это позволит избежать перегруза первой части ленты, и добиться аналогичных световых эффектов для каждой последующей, без необходимости синхронизации – все части будут гореть одинаково. При этом будет использоваться один пульт, кстати он тоже может быть причиной неисправности, регулярно проверяйте его батарейки.

усилитель RGB ленты

На многих блоках питания есть регулировка напряжения в виде подстроечного резистора около клемм. Будет хорошо, если вы понизите его на пару десятых вольта (11,5 – 11,8), это снизит ток, продлит ресурс, а яркость практически не изменится

Итоги

Отремонтировать осветительные решения со светодиодной лентой – проще, чем многие привыкли думать. Это просто, при этом требует минимальный набор инструмента и знаний. В этой статье описаны варианты часто встречающихся неисправностей и их причины, надеемся, что это станет для вас полезным!

📋 Пройдите тест и проверьте ваши знания

Тест на знание правил электробезопасности

Share your Results:

Светодиодная лентаЛента rgb 5050 и её особенности

Светодиодная лентаКак можно сделать светодиодную ленту своими руками

Как устранить неисправности светодиодных лент

Они яркие. Они излучают чистый белый свет. И они могут предложить вам впечатляющую энергоэффективность.

Светодиодные ленты представляют собой простое в использовании световое решение практически для любой ситуации и могут оживить любой дизайнерский проект освещения. Они не требуют каких-либо технических ноу-хау, и они являются доступным и долгосрочным вариантом. Однако даже самая лучшая светодиодная лента время от времени может выйти из строя.

Если вам нужно простое решение своими руками, чтобы избежать счетов за электрику, проблемы с ленточным освещением могут обескураживать. Вот почему мы здесь, чтобы помочь.

В этой статье мы обсудим устранение неисправностей светодиодных лент. К концу статьи у вас будет все необходимое для устранения неполадок в жилых и коммерческих системах освещения.

Светодиодные ленты не включаются

Вы подключили светодиодные лампы, но когда вы нажимаете на выключатель, они не включаются. Важно не унывать. Может быть ряд причин, почему это так.

Для начала убедитесь, что светодиодная лента подключена к работающему источнику питания. Если это банк питания, убедитесь, что вы подключили банк и включили его.

Кроме того, убедитесь, что вы используете работающую розетку. Иногда мертвая розетка не проявляет никаких физических признаков того, что она не работает. Научитесь пользоваться мультиметром, так как он пригодится и при проверке других проблем.

Проверьте соединение

Это решение для диагностики большинства проблем со светодиодами. К сожалению, проблемы в процессе производства или повреждения при транспортировке могут привести к неисправности разъемов. Плохие разъемы означают, что ток может даже не течь.

Проверьте провода светодиодных фонарей. Убедитесь, что они не разбиты, не согнуты и не покрыты пылью/коррозией. Обратите внимание на проблемы с проводами.

Также убедитесь, что все разъемы вставлены в правильной ориентации. Неправильное подключение вилки блока питания может привести к повреждению лампы и вилки.

Убедитесь, что источник питания имеет достаточное напряжение

Это распространенная ошибка. Чтобы подключить светодиодную ленту, вы, возможно, взяли блок питания, который валялся без дела. Они все выглядят одинаково, так что они должны работать, верно?

Каждый блок питания имеет номинальное напряжение/мощность. Блок питания 12 В может обеспечить только 12 В питания. Если вашей осветительной ленте требуется питание 24 В, то свет, вероятно, вообще не включится.

Купите блок питания с минимальным напряжением. Покупка блока питания, который больше, не будет представлять никакой угрозы для ваших огней.

Например, для уличных светодиодных лент, таких как рождественские гирлянды, может потребоваться гораздо большее напряжение. Убедитесь, что вы встретите его.

Убедитесь, что блок питания и светодиодные индикаторы работают

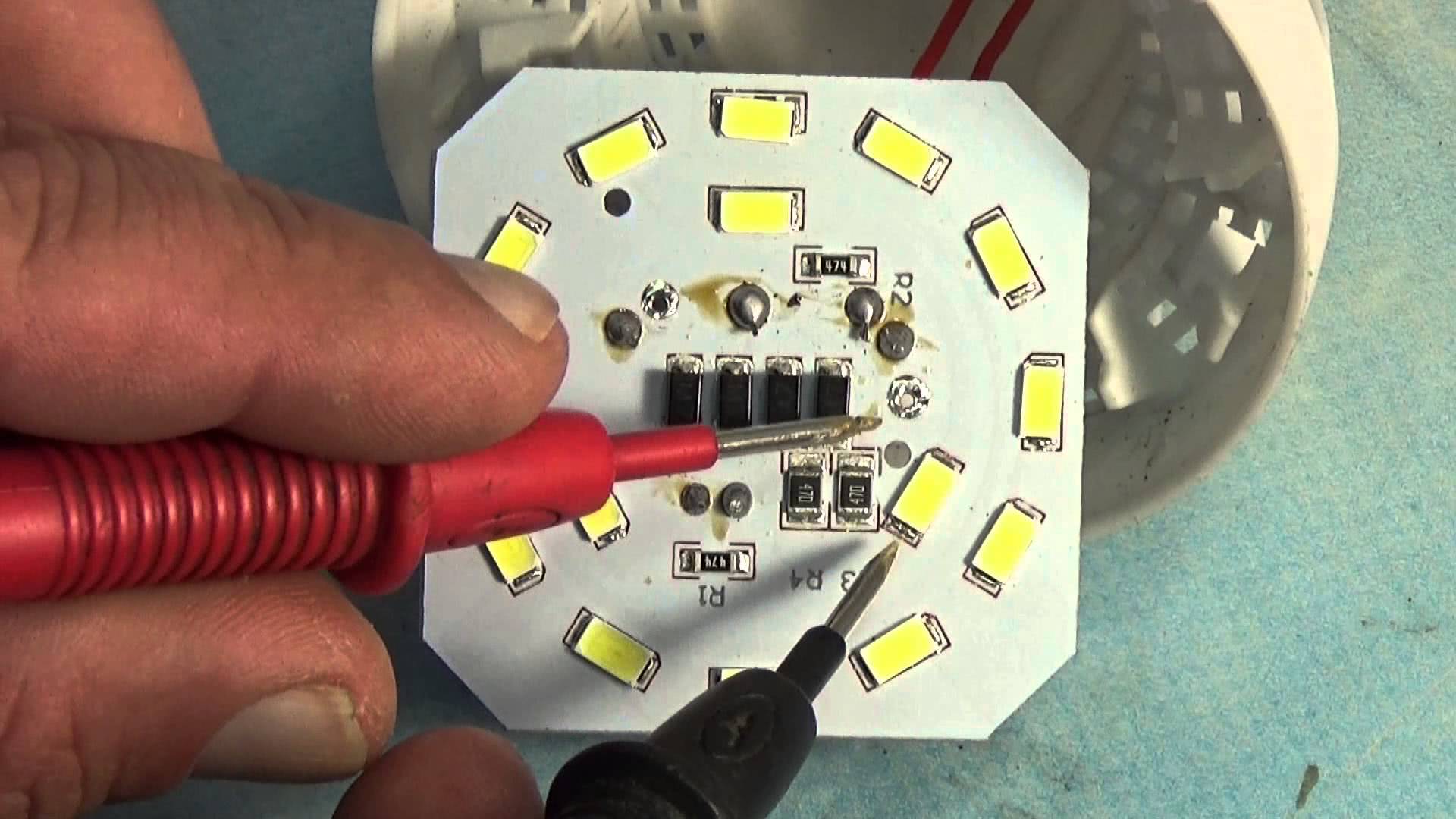

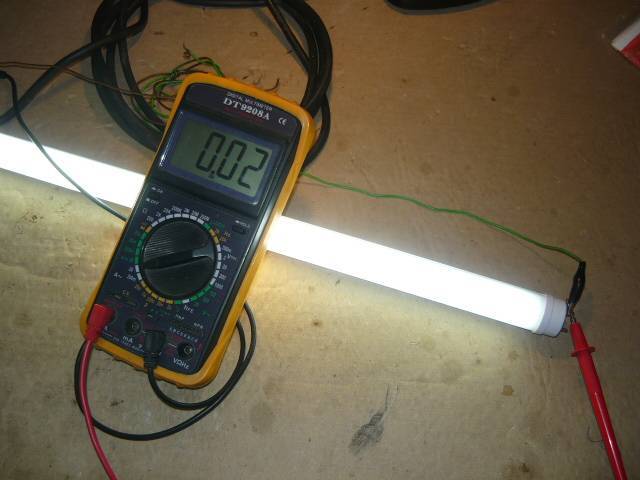

С помощью мультиметра измерьте напряжение на блоке питания и светодиодных индикаторах. Если вы не видите никакого напряжения, это может означать, что у вас обесточено питание или короткое замыкание.

Применить мультиметр также в контрольных точках вдоль светодиодной ленты. Иногда короткое замыкание будет невидимым, и вы не сможете определить это при физическом осмотре.

Светодиодные ленты не меняют цвет

Светодиоды хороши не только потому, что они энергоэффективны, но и потому, что они могут менять цвета. К сожалению, переключатель цвета не всегда может работать.

Убедитесь, что ваш пульт работает, и проверьте изменение цветов. Или используйте прилагаемое приложение. Если он остается одного цвета или не предлагает другого цвета, кроме белого, читайте ниже.

Проверка проводов

Для получения цветного света в светодиодах используется диод с RGB (красный, синий, зеленый). Он может воспроизводить любой цвет, который вам нравится, путем смешивания цветов RGB в различных комбинациях.

Для каждого цвета есть разные провода. Просканируйте светодиодную ленту и найдите провода, которые ослаблены, оборваны, согнуты или перепутаны. Это может быть производственная ошибка, или вы могли слишком растянуть их во время установки.

Самостоятельно решить такую проблему очень сложно. Вам следует проверить гарантию или купить новый у надежного производителя.

Проверка на неисправные транзисторы или диоды

В некоторых случаях неисправный электрический компонент оставляет после себя черную метку. Если вы заметили что-то из этого вдоль полосы освещения, это беспроигрышный вариант. Ремонт или замена идеальны в этих условиях.

Вы можете использовать мультиметр для проверки невидимых неисправностей. Используйте тестовые площадки, чтобы определить, есть ли проблема с секцией светодиодных лент.

Светодиодные ленты тусклые или не работают с одного конца

Иногда свет включается и меняет цвет. Но на своих крайних концах они не загораются полностью. Или они не на полной яркости.

Проверьте требования к питанию

Максимально рекомендуемая длина светодиодных лент соответствует определенной мощности. Есть большая вероятность, что ваша полоса освещения слишком длинная для вашей мощности. Это приводит к тому, что меньше энергии достигает конца.

В этом случае вам просто нужен блок питания большей мощности. Убедитесь, как указано выше, что напряжение соответствует рекомендациям производителя на коробке.

Проверьте работу и обрезку

Многие светодиодные фонари позволяют выполнять обрезку в специально отведенных местах. Они показывают четкую линию, где вы можете использовать ножницы, чтобы разбить их на более короткие сегменты. Однако резка в неправильном месте может привести к тому, что целая секция выйдет из строя.

Убедитесь, что вы разрезали в нужных местах. Проверьте длину прогона и определите места, где вы перегнули провода. Там может быть участок, где провода ослабли или были повреждены.

Получите высококачественное освещение

9Светодиодные ленты 0002 — это доступный способ создать креативное освещение для вашего жилого помещения. К сожалению, они не лишены собственных проблем. Помните об этих советах в следующий раз, когда будете устанавливать светодиодные ленты в спальне, гараже или другом жилом помещении.

Хорошее освещение может иметь решающее значение. Поэтому убедитесь, что вы покупаете только у самых надежных брендов. Ознакомьтесь с разделом «Освещение и расходные материалы», чтобы найти лучшее освещение.

Нужен расчет? Позвоните нам сегодня по телефону: (888) 325-4448. Вы также можете написать нам по адресу [email protected] или выполнить онлайн-покупку на сайте Lightingandsupplies.com!

Мы будем рады предложить помощь и ответить на любые вопросы, касающиеся всех ваших потребностей в освещении!
