Как найти проводку в стене?

Yablor.ru — рейтинг блогов рунета, автоматически упорядоченных по количеству посетителей, ссылок и комментариев.

Фототоп — альтернативное представление топа постов, ранжированных по количеству изображений. Видеотоп содержит все видеоролики, найденные в актуальных на данных момент записях блогеров. Топ недели и топ месяца представляют собой рейтинг наиболее популярных постов блогосферы за указанный период.

В разделе рейтинг находится статистика по всем блогерам и сообществам, попадавшим в основной топ. Рейтинг блогеров считается исходя из количества постов, вышедших в топ, времени нахождения поста в топе и занимаемой им позиции.

turmalin_morion — 19.05.2023

Часто приходится штрабить или сверлить стены. Как при этом не повредить скрытый в стене кабель, разбираемся в статье.

Когда нужно искать проводку

Расположение проводки необходимо выяснить в следующих случаях:

когда вы проводите ремонт или перепланировку

если нужно заменить старую электропроводку
чтобы установить дополнительные розетки или осветительные приборы
если нужно прикрепить к стене полку, картину или кронштейн

При работе с электричеством нужно соблюдать правила безопасности.

Виды детекторов

В зависимости от принципа действия детекторы бывают нескольких типов:

электростатические — реагируют на электрическое поле, которое возникает в проводах под напряжением
электромагнитные — фиксируют электромагнитное поле, которое создает ток в проводах
металлодетекторы (индуктивные индикаторы) — сами создают электромагнитное поле и реагируют на его изменения, когда обнаруживают в стене металлические предметы и конструкции
комбинированные (универсальные) — высокоточные приборы, которые совмещают разные принципы работы

Электростатические детекторы

Электростатические детекторы могут найти провода только под напряжением.

Самый популярный и недорогой инструмент в этой категории — индикаторная отвертка контактного типа на батарейках. Она определяет местоположение кабеля на глубине до 2 см. В большинстве случаев этого достаточно.

Электромагнитные детекторы

Электромагнитные детекторы способны находить только те провода, по которым идет ток напряжением не меньше 1 кВт.

Они просты в работе и недороги, но ограничены в функциях: не видят провод под низким напряжением и без него, меняют показания под влиянием других магнитных полей.

Подробнее про металлодетекторы и универсальные детекторы рассказываем в нашем Дзене.

Дополнительные опции детекторов

Автокалибровка

Автокалибровка — это способность детектора самостоятельно подстроиться под тип поверхности и распознать разные материалы.

Автовыключение

Детекторы напряжения работают от встроенных аккумуляторов или батареек. Функция автовыключения поможет сэкономить заряд батареи.

Подсветка

Некоторые детекторы снабжены подсветкой. Эта опция пригодится при работе в обесточенном помещении или в труднодоступных местах — например, на чердаке или в кладовке.

Показатель глубины обнаружения

Многие детекторы могут определять, на какой глубине находится провод. Это важно для электромонтажников, которые работают с промышленными объектами.

Резюме

Если вы не занимаетесь ремонтом и вам просто иногда нужно вбить в стену условный гвоздь или поменять розетку, достаточно иметь дома бесконтактный тестер. Если же вы самостоятельно делаете ремонт или строите дом, лучше приобрести профессиональный универсальный детектор.

Листая дальше, вы перейдете на страницуdzen.ru/petrovich/

ПромоСтраницы

Сохранено

Источник

Оставить комментарий

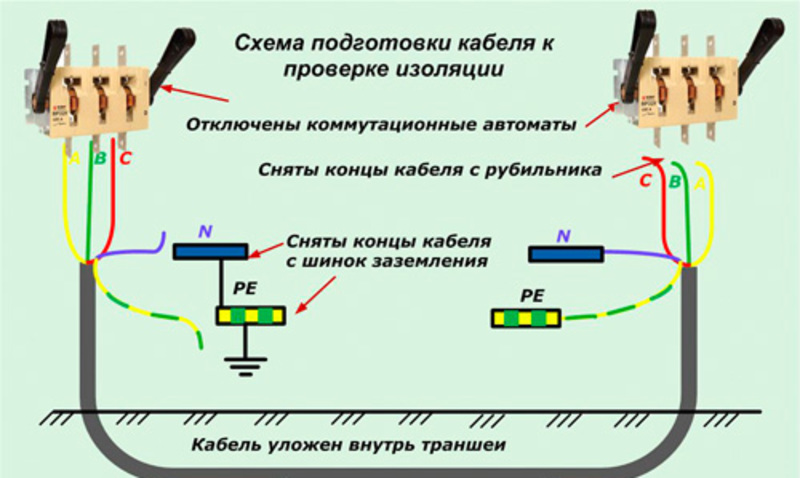

правила монтажа, обнаружение разрывов и трасс (2008)

Если открытая проводка позволяет визуально обследовать провод или кабель и определить место и характер повреждений, то скрытая проводка многократно усложняет задачу. Казалось бы, перед неработающей розеткой или сгоревшим в канале строительной панели проводом впору бессильно опустить руки, ведь, как известно, стены наших домов не прозрачны. На первый взгляд безобидная попытка вбить гвоздь в стену или просверлить отверстие в потолке может закончиться печально: под штукатуркой может оказаться провод под напряжением. А что говорить о более серьезных переделках в процессе реконструкции квартиры.

Между тем существуют определенные правила прокладки скрытой проводки, знание которых могло бы существенно упростить ее поиск и диагностику. Эти правила регламентируются «Инструкцией по монтажу электрооборудования и электросетей жилых и общественных зданий», разработанной ОАО НИИ «Проектэлектромонтаж», и являются обязательными для всех проектных и строительных организаций.

Согласно принятым нормам, электропроводка в стене, как правило, должна быть заключена в пластмассовые трубы и коробки.

При этом провода в стеновые панели (если дом панельный) закладываются параллельно архитектурно-строительным линиям помещения (вертикально и горизонтально), а в панели перекрытий — по кратчайшим расстояниям между начальными и конечными точками. На наличие канала в строительных конструкциях указывают клемные коробки, а в многопустотных панелях перекрытий — специальные пластмассовые крышки для закрывания отверстий. Если вы обнаружили канал в стене из монолитного железобетона, имейте в виду, что в нем может находиться до 12 проводов групповых сетей квартир жилых домов.

Допускается прокладка скрытой проводки без труб, специальными проводами (например, АППВ) в бороздах стен, под штукатуркой. Провода в этом случае также должны проходить параллельно архитектурно-строительным линиям. При этом расстояние между горизонтально проложенными проводами и плитами перекрытия не должно превышать 200 мм. Это как раз тот самый тип проводки, в который легче всего угодить гвоздем, сверлом дрели (что очень опасно), или нарушить ее в процессе перепланировки квартиры, особенно, если строители «немного» пренебрегли вышеприведенными нормативами.

Не исключено, что с электропроводкой придется столкнуться в гипсокартонных перегородках. Ее выполняют в стальных или поливинилхлоридных трубах, а также кабелями и проводами, имеющими оболочки из самозатухающих материалов.

На наличие проводки внутри полых перегородок указывают стальные и пластмассовые коробки специальной конструкции, в которых осуществляется монтаж узлов ответвлений, а также устанавливаются штепсельные розетки и выключатели.

В поиске скрытой проводки не следует полагаться на пунктуальность и добросовестность строителей. А где проложены провода — не понятно! Как быть? В этом случае хорошим помощником окажется электронная отвертка-пробник 0П-2э торговой марки IEK.

Основные возможности пробника:

Проверка наличия напряжения переменного тока частотой 50 Гц,
Проверка наличия напряжения постоянного тока,

Определение полярности источника постоянного тока,
Определение целостности пассивных цепей с сопротивлением, до 100Мом,
Индикация высокочастотного электромагнитного поля.

Очень важно, что с помощью пробника ОП-2э можно дистанционно (бесконтактно) определить место прохождения проводников линии электропитания, различить фазный и нейтральный проводники в одно- и трехфазных источниках питания, найти кабели под напряжением в соединительных коробках, найти место обрыва кабеля, отыскать испорченный выключатель в ряду других и испорченные лампы при последовательном включении, а также проверить работу автоматических выключателей.

В данном случае нас интересует диагностика цепей переменного тока. Есть два варианта — контактный и бесконтактный:

Контактный метод

Установить переключатель в положение визуального режима. Щупом пробника, не касаясь бокового электрода, прикоснуться к оголенному участку токоведущей части электроустановки.

Свечение красного светодиода будет сигнализировать о наличии напряжения переменного тока и наоборот.

Бесконтактный метод

Установить переключатель в положение аудиовизуального режима. Щуп пробника, не касаясь бокового электрода, поднести к изоляции токоведущих частей электроустановки (сетевому шнуру, проводу электропроводки, вилке, розетке, выключателю или корпусу электроприбора). Сигнализация пробника будет свидетельствовать о наличии напряжения переменного тока в тестируемом участке электроустановки.

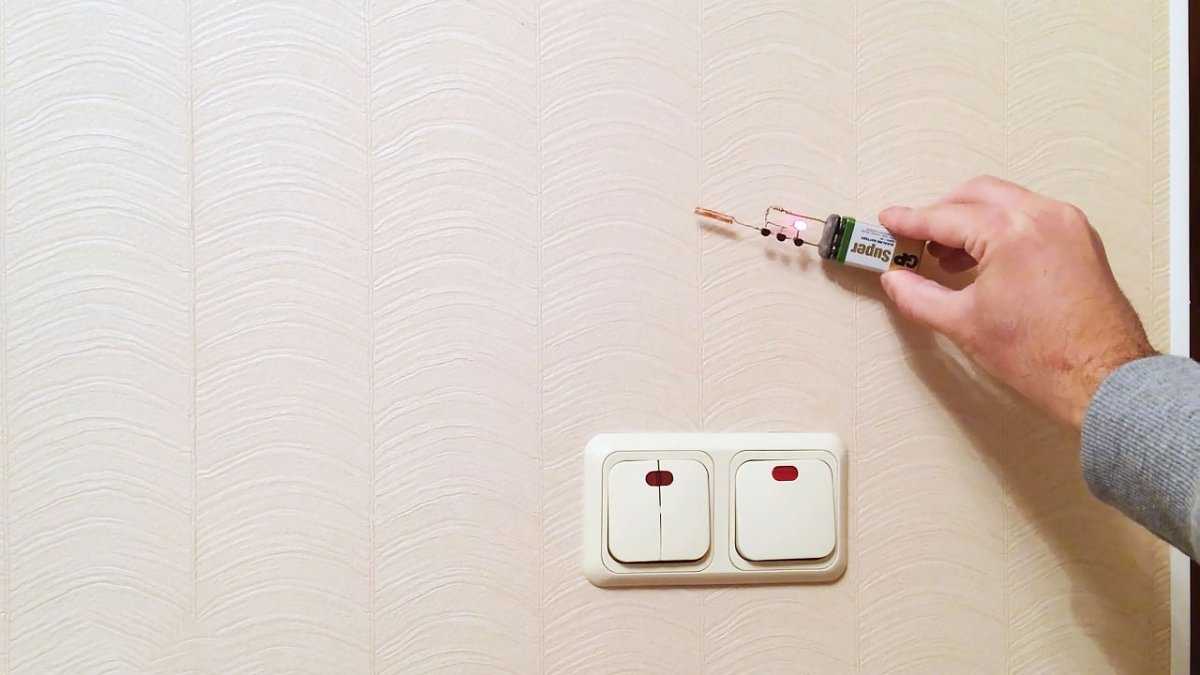

Для поиска скрытой проводки нужно провести пробником по поверхности стены. Место прохождения проводов под напряжением определяется по сигнализации. Для полного контроля проложенных линий необходимо подать напряжение ко всем потребителям (например, включить свет, иначе линии от выключателя до, например, светильника, не будут обнаружены и при проведении работ возможно их повреждение).

Решив проблемы со скрытой проводкой, необходимо помнить, что участок открытой проводки между розеткой и потребителями тока является самым уязвимым местом. Электрический шнур, ведущий к бытовому электроприбору, со временем изнашивается, создавая возможность короткого замыкания. Также необходимо учитывать, что при возникновении короткого замыкания в длинной электрической цепи автоматы защиты могут не сработать, что приведет к возгоранию проводов.

Как проверить, нагревается ли провод с помощью мультиметра (В 6 ШАГОВ)

Если вы собираетесь работать с электрическими цепями или просто хотите понять, как они работают, горячий или находящийся под напряжением провод является одним из самых важные элементы, на которые следует обратить внимание.

Горячий провод — это провод, через который постоянно проходит электрический ток.

Немногие знают, как его идентифицировать, а с проводами одного цвета это становится еще сложнее.

К счастью, вы попали по адресу.

Мы объясняем весь процесс, как проверить, горячий ли провод с помощью мультиметра.

Давайте начнем.

Как проверить, горячий ли провод с помощью мультиметра

Установите мультиметр на диапазон 250 В переменного тока, поместите красный щуп на один из проводов и поместите черный щуп на землю. Если провод горячий, мультиметр показывает либо 120, либо 240 вольт, в зависимости от выходной мощности.

Процесс довольно прост, но это еще не все.

Средства защиты от износа

При проверке провода на наличие горячего напряжения вы определенно ожидаете, что по нему будет проходить ток.

Быть пораженным электрическим током — это то, чего вы не хотите, поэтому наденьте защитную резину или изолирующие перчатки, прежде чем попасть в нее.

Вы также надеваете защитные очки на случай возникновения искр, держите руки на пластиковой или резиновой части щупов мультиметра и следите за тем, чтобы провода не касались друг друга.

Как новичок, вы тренируетесь с обесточенными проводами, чтобы избежать ошибок.

Установите мультиметр на диапазон 250 В переменного тока

В ваших бытовых приборах используется переменный ток (переменное напряжение), и вы устанавливаете мультиметр на самый высокий диапазон, чтобы получить наиболее точные показания.

Диапазон 250 В переменного тока является оптимальным, так как максимальное напряжение, которое вы ожидаете получить от бытовой техники и электрических розеток, составляет 240 В.

Открытое отверстие

Чтобы проверить, какой из проводов в розетке горячий, нужно открыть розетку.

Просто удалите все винты, скрепляющие детали, и вытащите провода.

Обычно в розетке имеется три провода: провод под напряжением, нейтраль и провод заземления.

Размещение щупов на проводах

Обычно только провод под напряжением или горячий провод удерживает ток, когда он открыт, и это делает весь тест еще проще.

Поместите красный (положительный) щуп на один провод, а черный (отрицательный) щуп на массу.

Оценка результатов

После того, как вы расположите щупы, вы проверяете показания мультиметра.

Если мультиметр показывает 120 В (с проводами для освещения) или 240 В (с розетками для крупных бытовых приборов), то этот провод горячий или находится под напряжением.

Помните, что горячий провод — это тот, на котором находится красный щуп, когда вы получаете это показание.

Черный щуп остается заземленным.

Другие провода (нейтральный и заземляющий) показывают показания нулевого тока.

Используйте бумагу или малярную ленту, чтобы пометить провод под напряжением, чтобы в будущем его было легко идентифицировать.

Вот видео, в котором показано, как именно мультиметром определить горячий провод:

Если мультиметр не показал показания, возможно проблема с проводами. У нас есть статья о поиске проводов мультиметром.

Есть и другие способы определить, какой из проводов горячий.

Использование бесконтактного тестера напряжения

Более простой и безопасный способ определить, какой из проводов горячий, — использовать бесконтактный тестер напряжения.

Бесконтактный тестер напряжения представляет собой устройство, которое загорается при контакте с электрическим током. Он не должен контактировать с оголенным проводом.

Чтобы проверить, находится ли провод под напряжением, просто поместите наконечник бесконтактного тестера напряжения на провод или выходное отверстие.

Если загорается красный индикатор (или любой другой индикатор в зависимости от модели), значит этот провод или порт перегрелись.

Некоторые бесконтактные тестеры напряжения дополнительно предназначены для подачи звуковых сигналов при приближении к источнику напряжения.

Хотя это устройство безопаснее в использовании, мультиметр является универсальным средством для проверки других электрических компонентов.

Вы можете дополнительно использовать мультиметр, чтобы проверить, какой провод является нейтральным, а какой — заземленным.

Использование цветовых кодов

Еще один способ определить, какой провод горячий, — использовать цветовые коды.

Хотя этот метод является самым простым, он не так точен и эффективен, как другие методы.

Это связано с тем, что в разных странах используются разные цветовые коды проводов, и иногда все провода могут быть одного цвета.

В приведенной ниже таблице указаны общие цветовые коды для вашей страны.

Однофазная линия представляет собой провод под напряжением или под напряжением.

Как видите, цветовые коды не универсальны и полностью полагаться на них нельзя.

Заключение

Определение того, какой из ваших проводов горячий, является одной из самых простых процедур.

Соблюдая осторожность, вы просто используете мультиметр для проверки показаний напряжения.

Если это было полезно, вы можете ознакомиться с нашими статьями о тестировании других электрических компонентов с помощью мультиметра.

Часто задаваемые вопросы

Какой провод горячий, если оба провода одного цвета?

Горячий провод показывает показания мультиметра при проверке. Вы проверяете, поместив красный щуп на провод и поместив черный щуп на землю, чтобы получить показания 120 В переменного тока или 240 В переменного тока.

Как проверить заземление провода под напряжением?

Чтобы проверить заземление горячего провода, вам понадобится мультиметр. Поместите красный щуп на один провод и поместите черный щуп на землю. Горячий провод показывает вам значение 120 В переменного тока или 240 В переменного тока.

Как с помощью мультиметра убедиться, что питание отключено?

Установите мультиметр на самый высокий диапазон переменного напряжения, поместите красный щуп на провод, а черный щуп на землю. Если ваше питание отключено, мультиметр не показывает никаких показаний напряжения.

Как безопасно проверить, находится ли электрический провод под напряжением

Электрика

Освещение

Автор Матеос Глен Хейс 07 ноября 2022 г.

Проверка электрического провода на наличие напряжения требует осторожности и надлежащей процедуры в целях безопасности. Как правило, вы никогда не должны тестировать провода, если вы не являетесь квалифицированным электриком, и вы не должны работать с проводами под напряжением, пока не будет отключено питание.

При этом важно знать, какие шаги нужно предпринять для безопасного тестирования проводов под напряжением, поскольку это может понадобиться в ходе ремонта. Даже что-то такое простое, как установка выключателя света, или такое сложное, как электрическая неисправность, может потребовать проверки проводов под напряжением. Кроме того, процедура проверки электрических проводов под напряжением различается в зависимости от того, где находится провод под напряжением. Знание правильных мер предосторожности обезопасит вас и позволит беззаботно выполнять электромонтажные работы.

Типы тестеров проводов

Различные тестеры проводов лучше всего подходят для разных приложений, и некоторые из них предоставляют больше диагностических данных, чем другие.

Существует несколько инструментов, которые могут помочь вам проверить провода под напряжением, каждый из которых имеет как свои недостатки, так и преимущества. Хотя технически возможно использовать любой из них, вы можете выбрать один из них, а не другой, в зависимости от того, где находится потенциальный провод под напряжением. В зависимости от местоположения до некоторых проводов под напряжением может быть трудно добраться, и, как мы увидим, некоторые из этих инструментов могут помочь в решении этой проблемы.

Самый безопасный способ проверить электрический провод на наличие тока — это использовать тестер напряжения под напряжением. Существуют и другие инструменты, в том числе электрические отвертки, но мы не рекомендуем их использовать, если вы не являетесь сертифицированным электриком и хорошо разбираетесь в электрическом заземлении. Без этого риск поразить себя электрическим током — например, через горячий черный провод — намного выше.

Цифровой мультиметр

Мультиметры — это многофункциональные устройства. Их можно использовать для точных измерений силы тока, напряжения и сопротивления (причудливое слово для обозначения электрического сопротивления, измеряемого в омах). Мультиметры также могут работать как тестеры проводов под напряжением. Просто установите устройство в режим «AC» (переменный ток) и подключите два датчика к проводам соответствующей полярности.

Цифровые мультиметры обеспечивают точные показания для различных значений, которые могут понадобиться вам как электрику.

Обычно эти провода имеют цветовую маркировку: красный (плюс) и черный (минус). Перед проверкой электрического кабеля убедитесь, что питание отключено. Если мультиметр получает показание, оно будет отображаться на его ЖК-экране, как правило, с точностью до двух десятичных знаков. Поскольку он дает более точные показания, вы также можете проверить правильность заземления электропроводки — полезная функция, если вы живете в старом доме.

Бесконтактный тестер проводов под напряжением

Для обеспечения максимальной безопасности вам потребуется бесконтактный тестер проводов под напряжением. Это самый безопасный способ проверить, находится ли провод под напряжением, потому что вам не нужно прикасаться к каким-либо проводам, чтобы получить показания. Вместо этого это простое устройство работает, считывая показания с электрических розеток, поэтому все, что вам нужно сделать, это вставить его после отключения питания.

Поскольку эти тестеры проводов под напряжением изготовлены из пластика и покрыты смолой, они совершенно безопасны в использовании, поскольку эти материалы не являются проводящими. Если провод находится под напряжением, устройство сообщит вам об этом непрерывным звуковым сигналом. Конечно, этот прибор не может использоваться для проверки электропроводки, недоступной для розетки, и он не дает точных показаний напряжения, как мультиметр, а значит, не будет лучшим решением во всех ситуациях.

Различные места и способы проверки проводов под напряжением

Бесконтактные тестеры проводов обеспечивают простой и безопасный способ проверки цепей в вашем доме.

Увы, не все тесты электрических проводов просты. Если вы обнаружите, что переделываете проводку в рамках реконструкции дома или пытаетесь устранить неисправность в паутине проводки, все становится немного сложнее. Имея это в виду, важно, чтобы вы могли идентифицировать различные провода и то, что они делают, а также знать, как проверять провода под напряжением в различных ситуациях.

Цветовые коды

Если вам придется работать с проводами напрямую, то есть не через розетку или электрический щиток, вам нужно будет знать, для чего предназначен каждый провод в данной цепи. К счастью, электропроводка в США стандартизирована по цветам благодаря Национальному электротехническому кодексу. Нулевые провода белые или серые, а провода защитного заземления зеленые или зелено-желтые. Кроме того, существуют провода переменного тока на 208 В черного, красного или синего цвета, а провода переменного тока на 480 В — коричневого, оранжевого или желтого цвета.

При работе с оголенной проводкой настоятельно рекомендуется надевать изолированные высоковольтные защитные перчатки.

За стеной

Иногда электрический провод, который вы хотите проверить, находится за стеной. Если это так, прорезка гипсокартона — это дополнительный шаг, которого вы, возможно, предпочли бы избежать, поскольку он создает огромный беспорядок и увеличивает время и сложность любого электрического проекта. В этом случае вам понадобится сверхширокополосное или сверхширокополосное устройство. Это устройство позволяет за считанные секунды обнаруживать и тестировать электрические провода под напряжением за стеной, не снимая гипсокартона.

Это устройство не упоминалось ранее, потому что это продвинутый профессиональный тестер электрических проводов, к тому же довольно дорогой. Эти устройства также не очень удобны для пользователя, поэтому вам нужно либо пройти обучение на электрика, либо попросить кого-то, кто является электриком, помочь вам использовать его.

Открытые провода

Работа с открытыми проводами более опасна, поэтому всегда требуется особая осторожность, если это обязательная часть вашего электротехнического проекта. Таким образом, настоятельно рекомендуется надевать пару изолированных защитных перчаток высокого напряжения, если вы планируете работать с оголенными электрическими проводами.

Еще одна хорошая мера предосторожности — стоять на изолированном резиновом коврике, чтобы снизить риск поражения электрическим током. Чтобы проверить оголенные электрические провода, поместите один провод мультиметра на землю (любую металлическую поверхность), а затем поместите другой провод так, чтобы он касался оголенных проводов.

Обычно у вас будет три оголенных электрических провода. Один из них заземлен, а другой нейтрален, и ни один из них не должен давать никаких показаний, кроме нуля или близких к нулю. Третий провод является горячим, поэтому он должен заставить ваш тестер проводов под напряжением выдавать показания 110 В, предполагая, что все работает нормально.

Для проверки проводов в цепи выключателя необходимо сначала вынуть выключатель.

Выключатели

Независимо от того, ищете ли вы проблему с электричеством или просто заменяете выключатель, полезно также знать, как проверить проводку в ваших выключателях освещения. Процедура проверки электрического провода под напряжением в выключателе требует нескольких шагов, но в конечном итоге довольно проста. После отключения питания снимите пластиковую крышку на выключателе, отвинтив ее. После снятия крышки снимите сам переключатель, открутив винты с металлических монтажных скоб с обеих сторон, и отсоедините переключатель от электрических проводов, отвернув соответствующие винты.

Теперь у вас должно быть три провода, как если бы вы тестировали открытую проводку. Как и в случае с открытой проводкой, процедура проверки электрических проводов такая же. Возьмите мультиметр и поместите один щуп на землю (кусок металла), а другой — на провод, который вы тестируете. Вы можете использовать стандартные цветовые схемы, чтобы определить, какой провод какой, и мультиметр покажет вам, работает ли каждый провод должным образом (два с нулевыми или близкими к нулю показаниями, один с показаниями 110 В).

Советы по безопасности

Безопасность всегда имеет первостепенное значение при работе с электрикой, независимо от того, что именно вы делаете и насколько простой может показаться процедура. Имея это в виду, вот несколько советов по безопасности, которые следует принять к сведению, чтобы проверка электропроводки под напряжением прошла гладко.

Аварийные электрики

В конце концов, Интернет — поистине щедрый источник информации для любого домовладельца или разнорабочего, оказавшегося в затруднительном положении. Если вы не чувствуете себя в безопасности или комфортно, работая с электропроводкой, или не знаете, что делать, помните, что всегда есть люди, с которыми вы можете связаться. Сертифицированные специалисты могут либо дать вам совет, либо выполнить для вас тщательную электрическую проверку вашего дома.

Всегда отключайте питание перед началом работы, чтобы снизить риск поражения электрическим током.

Отключить и выключить

Вы знаете, что это важный шаг, потому что мы повторяем его несколько раз. Всегда крайне важно отключать питание перед выполнением любых работ с электрикой в вашем доме. Аналогичным образом, если вы работаете с прибором, вы должны убедиться, что указанное устройство отключено от сети, чтобы оно не представляло опасности поражения электрическим током.
