Как найти скрытую проводку в стене мультиметром?

Прошли времена, когда электрическая проводка прокладывалась по поверхности стен и была доступна для ревизии в любое время. Уже давно электрические сети прячут под слоем штукатурки, монтируя их в специально пробитых каналах – штробах. После монтажа каналы прячут под слоем штукатурки. В итоге поверхности стен и потолков получаются совершенно ровными, что, несомненно, улучшает эстетику помещений, но при этом затрудняет поиск дефектов проводки в случае ее неисправности. Что делать, если проводка вышла из строя? Найти ее! Сегодня расскажем, как найти скрытую проводку в стене мультиметром.

Contents

• 1 Когда необходимо точно определять места расположения скрытой проводки в стене
• 2 Устройства для обнаружения скрыто проложенных проводов
• 3 Как найти проводку в стене мультиметром?
  • 3.1 Вопрос — ответ

Когда необходимо точно определять места расположения скрытой проводки в стене

Есть целый ряд ситуаций, когда это требуется определить максимально точно:

• проблемы с самой проводкой – обрыв фазы, короткое замыкание и другие;
• проведение ремонтных работ;
• необходимость устройства заземления;
• перепланировка помещений;
• изменение мест установки выключателей или розеток;
• выбор места для установки на стенах крепежных элементов для полок, картин и других элементов обстановки или декора.

Любые работы, связанные со сверлением отверстий в стенах или потолках, либо с устройством каналов различного назначения требуют предельной осторожности, поскольку это может привести не только к выходу из строя электропроводки, но и к травмам вследствие удара током.

Устройства для обнаружения скрыто проложенных проводов

Существует целый ряд приборов, позволяющих с различной точностью найти трассу прокладки электропроводов в стенах или потолках:

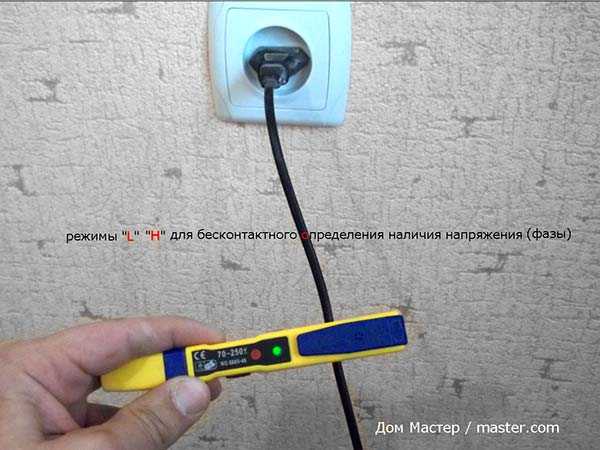

1. Индикаторные отвертки. Позволяют обнаружить провод на глубине не более 2-х сантиметров, и только если он находится под напряжением. Для обнаружения провода кончик тестера зажимают в пальцах, а обратной стороной водят по поверхности, где предположительно располагается искомый объект. В непосредственной близости от проводки светодиод в приборе загорится.
2. Детекторы скрытой проводки. Специальный прибор, предназначенный для этой цели. Позволяют искать провода на глубине 7 – 8 сантиметров. По принципу действия детекторы бывают электромагнитными, электростатическими или комбинированными. В последних присутствует также функция металлопоиска, что делает прибор практически универсальным.
3. Металлоискатели. Позволяют обнаружить провод, даже если в нем отсутствует напряжение. Попутно такой прибор «найдет» всю арматуру в плитах и гвозди в деревянных стенах. Но есть современные модели, реагирующие только на алюминий и медь, из которых и делают жилы электропроводов. Правда, область расположения проводки «размывается» до 5 см, поскольку зависит от катушки металлоискателя.
4. Мультиметр. Даже самый простой и недорогой прибор позволит определить расположение провода в стене. Правда точность «хромает» до 7 сантиметров в каждую сторону и зависит от глубины, на которой расположена проводка.

Поскольку в повседневной жизни металлоискатели и детекторы проводки нужны далеко не всем, они редко входят в обычный набор инструментов. Приобретать их для разового использования нет смысла, поэтому чаще всего в быту используются индикаторные отвертки и мультиметры.

Как найти проводку в стене мультиметром?

Есть приборы, снабженные функцией обнаружения объектов, находящихся под напряжением даже без непосредственного контакта с ними. Такая модель позволит быстро обнаружить проводку и определить места, где можно без опасений сверлить отверстия в стенах или потолках.

Но поиск проводов можно вести даже самым простым мультиметром. Он поможет сделать это с достаточной точностью. Только нужно его немного доработать. Для этого используют обычный транзистор (например, КП303, 2SK241, КП103). Рассмотрим транзистор КП103 с тремя выводами: затвор, исток и сток.

К истоку и стоку присоединяют щупы мультиметра. Полярность большого значения не имеет. Затвор будет использоваться в качестве антенны. Для повышения ее чувствительности к ней можно припаять медную проволочку длиной около 5 сантиметров.

Непосредственно поиска происходи в следующем порядке:

• прибор выставляют в режим измерения сопротивления с диапазоном 200кОм;
• транзистор медленно перемещают в непосредственной близости от поверхности стены;
• при попадании в электромагнитное поле электропровода внутреннее сопротивление полупроводникового транзистора изменяется, что и демонстрирует прибор.

На том участке, где обнаружится максимальное изменение сопротивления, проходит трасса электропроводки.

Таким образом, имея в своем распоряжении универсальный тестер — мультиметр, можно найти расположение любых проводок и избежать их повреждения при необходимости устройства в стенах отверстий или ниш различного назначения.

Теперь расскажем, как найти скрытую проводку в стене мультиметром.

Вопрос — ответ

Вопрос: У меня нет мультиметра, но существует способ поиска проводки с помощью телефонного динамика. Стоит ли его использовать?

Имя: Алексей

Ответ: Можно. Но есть ли смысл? Тогда уж лучше купить отвертку-тестер. Стоит недорого и в хозяйстве всегда пригодится.



Вопрос: Для поиска проводки годится любой мультиметр?

Имя: Михаил

Ответ: Да, даже самый дешевый, если оснастить его транзистором.



Вопрос: Нужно ли обследовать все стены мультиметром и составлять схему проводки?

Имя: Максим

Ответ: Если вам нужно просверлить пару отверстий, то не стоит. Если же вы хотите раз и навсегда получить информацию о скрыто проложенных кабелях и проводах, то лучше пригласить профессионала со специальным детектором и составить точную схему. Тогда в следующий раз при проведении каких-либо работ не придется гадать и беспокоиться о целостности электропроводки.



Вопрос: Говорят, что можно использовать смартфон для поиска скрытой проводки. Правда ли это? Или все же лучше мультиметр?

Имя: Владимир

Ответ: Предположительно, можно. Если использовать программу «Metal Detector». Но точность поиска при этом очень невелика. Мультиметр дает гораздо более надежный результат.



Как найти проводку в стене: старую/скрытую/алюминиевую/медную/без прибора/используя смартфон.

Сегодня будем разбираться как найти скрытую проводку в стене БЕЗ ПРИБОРОВ, будь она алюминиевая или медная + отдадим дань 21 веку и поищем проводку в стене старую и новую, используя СМАРТФОН. Погнали…

Как найти проводку в стене

БЕЗ ПРИБОРА?

---

 Да уж! Если не знаешь где по квартире проложена проводка, то и гвоздь проблематично вбить! Не говоря уже о комплексном ремонте при наборе гипсокартонных конструкций как на потолок, так и на стены, особенно если собрались пользоваться старой проводкой.

 Мастера того времени поголовно чертили технологические схему того, как уложили проводку по квартире и от этого только выигрывали те, кто делал поточный или комплексный ремонт. Но на данный момент мы с трудом представляем как проложена проводка за такой дорогостоящей отделкой. То-ли по верху, то-ли понизу, то-ли как электрик посчитал нужным. Хорошо когда владелец квартиры краем глаза увидел где идут провода, а так остаётся только гадать, ну и естественно искать. А искать как всегда нечем — ЗНАЧИТ БУДЕМ ИСКАТЬ БЕЗ ПРИБОРОВ или используя всем доступные СМАРТФОНЫ.

Много интересного материала по проводке находится в разделе электромонтажные работы*<<< жми;

Самый простой способ нахождения старой проводки в стене — это вызвать электрика из ЖЭКа, ну или самому сходить и попросить у них схему проводки проводов по квартире. Да, да. именно про эти схемы, которые хранятся в ЖКХ со времён СССР никто и не помнит.

Если у вас проводка ещё с тех времён, то можно придерживаться простого правила при поиске проводов. В то время существовала одна закономерность! Провода укладывались в межплитовой шов, как под потолком, так и по полу. Розетки и выключатели устанавливались непосредственно под коробкой или от проёма двери, ровно, сорок сантиметров в бок и от пола метр семьдесят. Но если квартира была уже переоборудована и провода неясно где, то тогда придётся воспользоваться специальными приборами для поиска скрытой проводки или надеяться что ваш электрик придерживался простых правил которые закладывают в колледже или техникуме:

Правило №1. Прокладка проводов ведётся исключительно в горизонтальном или вертикальном направлении.

Правило №2.

Горизонтальную проводку тянут:

от балок и карнизов на расстоянии от 5, до 10 сантиметров;

от потолка 20 см.;

от плинтуса 15-20 сантиметров;

По вертикали:

не меньше 10 см. от углов пересечений стен, дверей и окон.

Правило №3. От металлических объектов, трубопроводов отступают 40 сантиметров.

По другому проводку найти, без приборов, не получится!!!

Как найти скрытую проводку в стене

ИСПОЛЬЗУЯ СМАРТФОН?

---

Поиск проводки используя смартфон очень прост. Телефон это гаджет и кроме как установить специальную программу, а после запустить её, от вас больше, ничего не потребуется! Но программы предусмотрены только на смартфон на базе Android версии

4. 0.3 и выше. Другие ОС, к сожалению, такой функции не имеют! Но не суть.

Короче! В сети есть два нормальных приложения которые реагируют на фонящие предметы магнитным полем: металлические изделия, провода, приборы. То есть при помощи их можно искать не только проводку в стене, но и скрытые датчики, и т.д.

В общем так. Программа Smart Tools может найти даже выключенную проводку, а приложение «Магнитное поле и детектор постоянного тока SMF APPS GbR» найдёт только проводку подключенную к сети. Эти два приложения можно скачать на play.google.com, введя в строку поиска — «Поиск проводки».

Пользоваться приложениями очень просто, так как первое на русском, а второе просто понятное!!хххх.

ВИДЕО: — ПОИСК ПРОВОДКИ В СТЕНЕ СМАРТФОНОМ (поиск проводки программой

Smart Tools и «Магнитное поле и детектор постоянного тока SMF APPS GbR»)

Принцип работы приложений по поиску проводки.

---



Показать / Скрыть текст

Как найти старую проводку используя оборудование?

---

Для поиска проводки в стене используют специальные приборы, так сказать, оборудование для поиска старой проводки. Вот об  этих приборах, оборудовании для поиска скрытой проводки  и поговорим!

Для поиска скрытой проводки используют несколько видов приборов. Первый и самый популярный прибор для поиска скрытой проводки — это бесконтактный детектор 6888-138 (3 в 1) производства МТС. Данный прибор 6888-138 (3 в 1) направлен на поиск электропроводки, замурованной в стене, если она находится под напряжением. Также при помощи данного прибора можно обнаружить любой металл и проверить в квартире сильные электроизлучения, наносящие вред здоровью. Как видим, таким прибором просто найти скрытую, старую проводку.

Есть и попроще приборы для поиска старой, скрытой проводки, например, собрат вышеуказанного прибора-индикатор MS-158M. Данный прибор для поиска скрытой проводки найдёт электропроводку, а вернее, фазу провода, если он будет под электричеством, в сети.

Нельзя не отметить прибор ПОСП-1, который также предназначен для поиска скрытой проводки глубиною до 30 сантиметров под напряжением. ПОСП-1 — это радар, определяющий на расстоянии электропроводку. При нахождении проводов прибор подаст звуковой и световой сигнал.

Напоследок хочется отметить прибор для поиска электро проводки, которому всё равно, кабель в стене под электричеством или нет. Данный прибор Hilti PS 38 имеет способность определять разрывы и прострелы в проводах, сгоревшие предохранители, может отыскать испорченный проходящий провод.

---

**Статья «КАК НАЙТИ СТАРУЮ, СКРЫТУЮ ПРОВОДКУ В СТЕНЕ» подготовлена администрацией сайта Строительство от А, до Я. Енакиево-Донецк*.

Как найти электрические провода в стенах — самые безопасные способы

Вы хотите повесить новый телевизор на стену в гостиной?

Вам нужен новый дом для расширяющейся коллекции книг, поэтому вы хотите пристроить полку к стене?

Эти проекты дизайна интерьера достаточно просты — все, что вам нужно сделать, это просверлить несколько отверстий в стене, вставить несколько шурупов, и все готово. Верно?

Неправильно.

Зачем нужно знать об электропроводке

Случайное сверление любой стены невероятно опасно. Ваши электрические системы и проводка проходят по всему дому, и да, они расположены внутри ваших стен.

Даже повесить простую рамку для картины может быть опасно, если вы забьете гвоздь не в то место.

Несчастные случаи с электрическим током смертельны, независимо от того, приводят ли они к поражению электрическим током, короткому замыканию или электрическому пожару, который подвергает опасности всех в доме.

Кажется, я ясно дал понять, насколько важно следить за тем, чтобы не задеть провода во время сверления или выполнения каких-либо работ своими руками.

Но как найти провод в стене? Я здесь, чтобы помочь вам в этом!

Отслеживание электрических проводов в ваших стенах

Когда вы знаете, где находятся ваши провода, вы можете легко планировать проекты по благоустройству дома, принимать решения по внутренней отделке и размещать электроприборы так, чтобы не перегружать электрическую систему.

Вы можете использовать различные методы и инструменты для отслеживания электрических проводов в ваших стенах.

Вот некоторые из них:

1. Магнитный искатель

Детекторы стержней обнаруживают стержни, поддерживающие стены. Магнитные искатели шипов невероятно популярны среди домовладельцев и профессионалов.

Магнитный искатель стержней имеет магнит, который обнаруживает гвозди и шурупы, из которых состоит конструкция вашей стены.

Просто поднесите искатель стоек к стене, с которой вы хотите работать, и перемещайте его по горизонтали.

Провода обычно устанавливаются в этом направлении, поэтому их будет легче отследить.

Каждый раз, когда магнитный искатель срабатывает, отмечайте участок малярной лентой. Когда вы закончите, у вас будет хорошее представление о том, каких областей следует избегать при сверлении стены.

2. Электрический искатель стержней

Электронный искатель стержней отличается от магнитного тем, что создает электрическое поле, которое изменяется при прохождении через стержень стены.

Наиболее удобным инструментом для поиска электрических проводов является искатель шпилек с функцией обнаружения проводов переменного тока.

Эти искатели гвоздей также могут помочь вам обнаружить электрические токи за стенами. Вы сможете сказать, где находятся провода и в каком направлении они идут.

Переместите электронный искатель стоек вдоль стены горизонтально. Когда он обнаружит шпильку в стене, сработает мигающий свет или звук.

Всякий раз, когда вы получаете сигнал от искателя, отмечайте область, чтобы знать, каких частей вашей стены следует избегать.

3. Используйте видеокамеру

Хотя искатели шпилек могут быть чрезвычайно полезны при поиске шпилек и, в конечном счете, электрических проводов за стенами, вы можете увидеть, что там находится, своими глазами.

Если вы не возражаете против небольшого временного отверстия в стене, этот инструмент подойдет вам лучше всего.

С помощью камеры с гибким оптическим прицелом вы можете заглянуть внутрь своей стены.

Вы будете знать точные места и направления, через которые проходит ваша система электропроводки.

Когда вы видите, где что находится, вы можете быть уверены, что области, которые вы выбрали для сверления или забивания, совершенно безопасны.

Помните, что области внутри ваших стен абсолютно темные. Вы должны инвестировать в камеру прицела с прикрепленным к ней ярким светом.

Если вы хотите купить чуть более дорогую камеру, вы можете приобрести камеру с ночным видением.

Подумайте о качестве видео, прежде чем покупать видеокамеру — зернистые кадры бесполезны, когда вы ищете провода за стенами.

Ваша камера также должна быть достаточно гибкой, чтобы обходить препятствия и поворачивать за острыми углами, чтобы запечатлеть вашу сложную систему электропроводки.

Внимательно ознакомьтесь со всеми функциями и прочитайте отзывы покупателей о камере, которую вы планируете купить, прежде чем совершить покупку.

4. Детектор электрических проводов

Еще одно устройство, которое можно использовать для отслеживания электрических проводов за стеной, — детектор электрических проводов.

Этот инструмент подает сигнал при обнаружении активного электрического тока.

Некоторые детекторы работают только через гипсокартон, а другие могут находить провода даже сквозь бетон.

Подключите детектор проводов к розетке, ближайшей к месту, которое вы хотите обследовать.

Если у вас есть детектор проводов под напряжением, лучше отключить автоматический выключатель в этой части дома.

Устройство состоит из двух частей: передатчика и приемника.

Передатчик втыкается в розетку и передает сигнал по всей системе проводов в этой стене.

Приемник поймает этот сигнал и покажет вам, где проходят провода.

Переместите приемник горизонтально, чтобы найти провода в стене. Лучше всего начинать с розетки и двигаться наружу.

Держите приемник в оптимальном положении у стены для получения точных показаний.

При обнаружении электрического сигнала отметьте это место малярной лентой, чтобы знать, где не сверлить.

5.

Используйте чертежи

Один из самых простых и удобных способов найти провода в стенах — получить существующие электрические чертежи вашего дома.

Эти планы дадут вам точную карту расположения всех проводов. Вы также будете знать, какой автоматический выключатель подключен к каждой комнате в вашем доме.

Если вы планируете модифицировать свои электрические схемы или провести обширный ремонт по всему дому, вам понадобятся эти чертежи.

Поисковиков и детекторов проводов недостаточно, чтобы получить четкое представление о всей вашей электрической системе.

Вы можете получить эти чертежи в местном правительстве или в своей строительной компании.

Безопасность при поиске электрических проводов

Работа с электрическими компонентами всегда связана с определенным риском.

При поиске проводов в стенах соблюдайте основные меры безопасности.

И убедитесь, что вы тщательно обнаружите, прежде чем начнете сверлить или долбить свои внутренности.

Отключите электроприборы от электросети, прежде чем отключать автоматический выключатель в зоне, где вы планируете исследовать электрическую проводку.

Держите под рукой фонарик на случай, если вам не хватит света во время работы.

Если вы планируете проделать небольшое отверстие в стене для видеокамеры, надевайте перчатки и защитные очки при работе с инструментами.

Избегайте контакта с внутренней частью стены, если вы не уверены, находятся ли провода под напряжением. Проконсультируйтесь с профессиональным электриком, если вы сомневаетесь в процессе.

Часто задаваемые вопросы

Как найти оборванный электрический провод в стене?

Оборванные электрические провода за стеной — обычная бытовая проблема.

Часто они возникают из-за износа проводки из-за старения или перегрызания проводов крысами и другими домашними вредителями.

Обрыв электрического провода можно отследить с помощью стандартного мультиметра, который измеряет силу тока, напряжение и сопротивление.

Выключите автоматический выключатель, прежде чем пытаться найти оборванный провод — мультиметр будет посылать собственный сигнал при использовании.

Тщательно обведите стену, как если бы вы использовали искатель гвоздей или детектор электрических проводов.

Зона с нулевым сопротивлением — это место, где находится оборванный провод.

Как отследить провод без питания?

Вы можете использовать магнитные или электрические искатели стержней для поиска проводов в стенах.

А если вы хотите узнать, находится ли определенный провод под напряжением, вы можете использовать детектор напряжения или тестер неоновой цепи.

Эти инструменты также могут помочь вам отследить определенные провода, если они спутались с другими в вашей стене.

Как найти электрические провода в гипсокартоне?

Для поиска электрических проводов в гипсокартоне можно использовать электрический или магнитный искатель, детектор электрических проводов или видеокамеру.

Для получения наиболее точных показаний с помощью этих инструментов расположите устройства впритык к стене.

Снимите все украшения и держите смартфон подальше от детектора.

Зарядите оборудование перед его использованием — маломощные устройства могут давать ложные показания.

Как найти электрические провода в бетонных стенах?

Вам понадобятся детекторы электрических проводов или искатели гвоздей, которые могут сканировать бетонные стены.

Они сильно отличаются от обычных детекторов проводов и искателей стержней и стоят дороже.

Если у вас есть электрические чертежи вашего дома, вы будете точно знать, где проходят электрические провода, без использования инструментов обнаружения.

Резюме

Есть несколько способов найти провод в стене. Вы можете использовать различные искатели шипов, детектор электрических проводов или видеокамеру.

Важно знать, какое устройство подходит вам лучше всего в соответствии с вашими потребностями и опытом.

Какой бы метод вы ни выбрали, всегда соблюдайте протоколы безопасности и надевайте защитное снаряжение.

Если у вас есть карта проводов в ваших стенах, вы можете смело приступать к ремонту или отделке!

Делиться — значит заботиться!

Как найти электрический провод в стене

Перейти к содержимому

Как найти электрический провод в стене

Как найти электрический провод в стене

Слепой поиск электрического провода может привести к некоторым кошмарным сценариям. Один без необходимости разрушает гипсокартон. Другой потенциально просверливает места, где находятся провода, что может привести к повреждению электричества, поражению электрическим током или другой чрезвычайной ситуации, даже к сантехнической катастрофе. К счастью, есть много способов найти провод внутри стены. Возможно, вам даже не придется искать сами провода; вам просто нужно знать, к чему они подключены, и иметь под рукой нужные инструменты.

Вот некоторые из вариантов:

Искатели стоек

Провода часто проходят вдоль стоек, деревянных или металлических балок, являющихся частью каркаса стены. Магнитный искатель гвоздей обнаруживает металлические гвозди в стойках, на которые часто опираются провода, в то время как электронный искатель гвоздей создает электрическое поле, которое позволяет ему идентифицировать более плотные области (некоторые могут обнаруживать электрические токи). Поскольку провода в стенах располагаются горизонтально, включите искатель шпилек и переместите его в этом направлении. Он загорится, покажет визуальную индикацию или издаст звуковой сигнал, если что-то найдет.

Как только вы узнаете, где находятся гвозди в шпильке, отметьте это место. Затем выключите главный выключатель и просверлите небольшое отверстие в стене. Если у вас есть камера с прицелом, отверстие может быть довольно маленьким. Вы сможете увидеть, где находятся провода. Позже дыру можно залатать обычной штукатуркой для гипсокартона.

Провод Детекторы

Для некоторых проводных детекторов провода должны быть под напряжением, а для других нет. Обычно они находятся в том же отделе хозяйственного магазина, что и искатели шипов. Устройства более высокого класса также могут обнаруживать водопровод в стене. Чтобы использовать проводной детектор, подключите передатчик к ближайшей розетке (обычно в пределах 6 футов от области поиска) и правильно держите приемник (как показано в руководстве). В зависимости от модели может потребоваться, чтобы он был прижат к стене или держался под углом. Активация передатчика/зонда отправляет сигнал, который достигает приемника после обнаружения проводов.

Трассоискатели проводов/цепей

Они часто используют радар для обнаружения электрических проводов за стенами или под землей. Питание не обязательно должно проходить по проводу/цепи, так как детектор, в зависимости от модели, может найти даже оборванные провода. Чтобы использовать трассировщик:

1. Снимите приемник с передатчика.
2. Подключите передатчик к розетке или прижмите его к стене, если у него нет соединительного провода.
3. Подсоедините трассировщик к кабелю, торчащему из стены.
4. Включите передатчик и приемник.
5. Расположите приемник возле стены.
6. Медленно перемещайте устройство горизонтально.
7. Остановить, когда устройство начнет издавать звуковой сигнал.
8. Отметьте место карандашом.

Найдите обратный путь провода, вставив провод в розетку. Затем подключите дистанционный провод с более длинным проводом к передатчику и протяните его к розетке на другой стене. Продолжайте перемещать устройство по прямой линии и слушайте постоянные звуковые сигналы. По мере продвижения отмечайте стену вдоль пути провода.

Если устройство оснащено измерительными проводами, подключите красный провод к красному входу, а зеленый провод к черному порту. Закрепите красный провод на видимом проводе, а зеленый провод — на трубе или другом металлическом предмете для устойчивости (этот метод лучше всего подходит для строящихся или реконструируемых домов). Включите передатчик и приемник и отрегулируйте уровень чувствительности трассировщика. Он должен быть между 50% и 75%. При обнаружении провода полоса сигнала будет заполнена. Переместите устройство по прямой линии, чтобы проследить провод, отметив его местоположение перед началом ремонтных работ.

Детекторы напряжения

Найдя нужные провода, используйте детектор напряжения, чтобы проверить, находятся ли они под напряжением. Опции включают в себя тестер неоновых цепей или детектор напряжения звуковой сигнализации. Использование вольтметра обычно требует помещения металлического штифта в розетку или автоматический выключатель (в некоторых детекторах используются чувствительные к цепи зажимы, которые надеваются на изоляцию проводки). Независимо от типа, он покажет, отключена ли цепь или проверит, работает ли она правильно. Если есть путаница проводов, тональный генератор может помочь определить, какой провод куда идет при использовании на обоих концах цепи.

Как найти электрический провод в стене под штукатуркой не вскрывая стену

Содержание:

• Поиск проводов в стене радиоприемником
• Поиск проводов в стене мультиметром
• Поиск скрытой электропроводки индикаторной отверткой
• Поиск проводов под штукатуркой электромагнитным детектором
• Поиск проводов слуховым аппаратом
• Поиск проводов с помощью смартфона

Ремонтные работы требуют знания того, где расположены электрические провода в доме. Без плана электрификации помещения даже установка настенной полки окажется невыполнимой задачей. Такая ситуация в основном возникает после покупки вторичного жилья. В целях безопасности не рекомендуется прибегать к народным методам или пытаться найти скрытую проводку без специальных приборов. В этом обзоре узнаем, как найти электрический провод в стене различными способами.

Самостоятельный поиск электропроводки под слоем штукатурки без соответствующего инвентаря может привести к негативным последствиям: к повреждению кабеля, удару током или короткому замыканию. Чтобы этого не произошло, используют простые варианты обнаружения спрятанных электропроводов.

Поиск проводов в стене радиоприемником

Если под рукой не оказалось специальных устройств, можно воспользоваться обычным радиоприемником с антенной. Этот метод применялся еще в советские времена. Приемник настраивают на волну 100 кГц. Затем полностью выдвигают антенну, направляя ее к стене. Медленно проводят устройством, стараясь не касаться поверхности.

Поиск кабеля выполняют в полной тишине при наличии напряжения в сети. При обнаружении провода прибор выдаст характерное потрескивание. Радиоприемник выдает результат с неточностью до 10 см.

Поиск проводов в стене мультиметром

Для обнаружения скрытой электропроводки потребуется сам прибор и полевой транзистор. Универсальное устройство выставляют в режиме омметра. Крокодилы крепят на выводы транзистора. Один вывод остается в качестве антенны. Для увеличения точности результата к транзистору подсоединяют медную проволоку длиной 5 см.

Антенну подносят к стене, выполняют поиск, следя за данными прибора. При изменении текущих показаний оборудование показывает наличие электромагнитного сопротивления в искомом месте.

Поиск скрытой электропроводки индикаторной отверткой

Простой инструмент наверняка есть в каждом доме. Отвертка точно определяет местонахождение провода под штукатуркой. Для поиска кабеля обязательно должно быть напряжение в электросети. Чтобы отыскать скрытую проводку, нужно поднести ее к стене, зажав пальцами шлиц. При обнаружении кабеля индикатор загорится определенным цветом.

Недостатком такого метода считается поиск на малой глубине залегания провода. Индикаторная отвертка обнаруживает провод, находящийся на глубине до 2 см. Погрешность может составлять до 20 см.

Поиск проводов под штукатуркой электромагнитным детектором

Устройство предназначено для поиска электрического кабеля в стене. Производители предлагают электромагнитные, электростатические и комбинированные приборы. Главное условие использования – помещение с невысокой влажностью. Детектор осуществляет поиск на глубине залегания электрокабеля 1-7,5 см.

Пользоваться электромагнитным детектором проводки просто. На корпусе располагаются два индикатора разного цвета. Первый загорается при обнаружении электромагнитного поля. Второй сигнализирует о приближении проводов. Детектор способен точно определить местонахождение скрытой проводки. Для поиска потребуется нагрузить фазу минимум до 1 кВт. Для этого достаточно включить в доме лампочки, бытовую технику.

Поиск проводов слуховым аппаратом

Приборы старого образца способны точно определить нахождение проводки под слоем штукатурки. В некоторых агрегатах есть функция «телефон». В этом режиме он чувствителен к электромагнитным колебаниям волн. Пользователю достаточно провести аппаратом вдоль стены, появившийся характерный треск подскажет место расположения кабеля в стене. Погрешность устройства такая же, как у радиоприемника.

Поиск проводов с помощью смартфона

В мобильный телефон или планшет скачивают приложение «металлодетектор». Для поиска скрытой проводки в гаджете запускают программу, подносят устройство к стене. Встроенный датчик при нахождении кабеля оповестит владельца девайса об этом. Также программа обнаруживает металлические предметы за стеной, поэтому о точности такого метода измерения говорить трудно.

Самый простой способ обнаружения скрытой проводки заключается в визуальном осмотре. Но его применяют при отсутствии обоев на стенах. Классический вариант укладывания проводки подразумевает штробление стены и укладку проводов в борозды. Затем ниши заделывают штукатуркой, но даже после выравнивания стены, остаются характерные следы.

Для замены старой проводки обесточивают сеть. Находят оголенный провод в стене, используя слесарный молоток. Аккуратно тянут за концы кабеля, который с легкостью выйдет из штробы.

Для определения залегания провода народные умельцы самостоятельно изобретают подручные средства. Неопытным мастерам лучше пользоваться профессиональными инструментами. При возникновении трудностей, лучше воспользоваться услугами электрика.

Как найти скрытую проводку в стене.

Как найти электрические провода в стенах

Электрические кабели проходят через стены вертикально или горизонтально при установке? Все ли электрические кабели закрыты кожухом из оцинкованной стали за стенами из гипсокартона?

Электрические кабели проходят горизонтально и вертикально в вашем доме, поэтому вам нужно проверить, где они находятся, прежде чем начать, если вы будете сверлить стены. Использование колпачков на кабелях не является обязательным. Некоторые электрики для чистоты прокладывают кабели в пластиковых трубах.

Содержание

Как найти электрический провод за каркасной стеной?

Есть способ не повредить стены: использовать искатель гвоздей. Они просты в использовании, и, пока вы ищете кабель, вы можете составить карту того, где проходят ваши кабели, для дальнейшего использования.

Приличный искатель шипов должен иметь функцию обнаружения проводов переменного тока, которая улавливает ток, протекающий по проводам на глубине около 2 дюймов и мельче. Держите тестер на расстоянии нескольких дюймов от известного кабеля под напряжением, такого как провод чайника, если вы не уверены, работает ли он.

Стоит отметить, что некоторые из этих устройств обнаруживают магнитное поле только вокруг провода под напряжением, потому что провода без питания не создают магнитного поля. Так что включите свет или подключите что-нибудь к розетке.

Есть ли только один способ найти провода за стенами?

Нет, вы также можете обратиться к местным электротехническим нормам; в Англии и Уэльсе это BS7671. Британский стандарт определяет, как электрик должен провести проводку дома, чтобы соответствовать строгим стандартам кодекса.

Электропроводка в вашем доме разделена на зоны, и эти зоны определяют, где должны быть размещены и закреплены кабели.

Вот что указано в BS7671:

• Кабели должны быть проложены в пределах 150 мм от места соединения стены с потолком
• Кабели должны быть проложены в пределах 150 мм от места соединения стены с другой стеной
• Горизонтально на одной линии с выключателем, розеткой или другим настенное оборудование
• Вертикально на одной линии с выключателем, розеткой или другим настенным прибором

Таким образом, с этими знаниями легко найти силовые кабели. 150 мм или около 6 дюймов от потолка или там, где стена встречается с другой стеной и вверх или напротив розетки или выключателя.

Безопасно ли сверлить стену, используя BS7671 в качестве направляющей?

Электрики хотели бы сказать вам, что да, но не все электрики одинаковы, и некоторые из них идут коротким путем, особенно если ваш дом не новый и проводка не менялась.

Однако, если ваш дом является новым зданием, вы можете быть уверены, что строительные нормы и правила соблюдены, и вы можете положиться на BS7671.

Всегда рекомендуется сначала исследовать и использовать оба метода обнаружения кабеля для собственной безопасности.

Насколько глубоки провода в стенах в Великобритании?

Кабели в вашем доме должны быть проложены на глубину 50 мм или более, что составляет немногим более двух дюймов.

Однако, если электрик приехал и ушел и залил там, где эклектический провод готов к отделке, никогда нельзя быть уверенным на 100%.

Для новых сборок вы можете гарантировать соблюдение правил, чтобы вы могли легко найти свои провода.

Можно ли закапывать кабели в штукатурку?

При замене электропроводки в старых домах стены вырезаются для прокладки кабелей, а затем оштукатуриваются. Тем не менее, нет необходимости закрывать сталью.

Однако здравый смысл заключается в том, что в домах с новой проводкой кабели спускаются с потолка, а не поднимаются с пола.

Что будет, если просверлить провод?

Вы можете услышать хлопок и искру, свет погаснет, и УЗО сработает, и это все, если повезет.

Удивительно часто можно просверлить кабель питания или забить гвоздь в кабель, когда вы ставите метку на своем доме.

Если вы не знаете, что кабель, стальная крышка или кабелепровод редко помогают, потому что они напоминают упрямую кирпичную кладку или твердый раствор.

Вам нужно будет вызвать электрика, чтобы устранить повреждение, не поддавайтесь искушению использовать соединительную колодку для соединения кабелей. Это может привести к пожару.

Как узнать, задел ли провод?

Если по какой-то причине УЗО не сработало, то можно и не узнать сразу. Если отверстие достаточно большое, вы можете увидеть некоторое мерцание или небольшое горение, которое сильно отличается от электрического огня.

Если вы подозреваете, что задели кабель, и чувствуете запах горящего выключателя, отключающего питание от сети на потребительском блоке, это будет большой красный выключатель с правой стороны от вас.

Вы можете либо вызвать аварийного электрика, либо вызвать пожарную команду.

Насколько далеко за гипсокартоном находятся провода?

Они должны быть не менее 50 мм. Из-за его толщины легче пропустить провода при сверлении или прибивании гипсокартона. Вы можете почувствовать, когда сверло проникло в доску и провода и намного дальше назад.

При условии, что вы не протолкнули сверло к стене блока.

Как найти провод в потолке?

Ваш гипсокартон прибит к балкам под половицами наверху, балки идут в определенном направлении, обычно от фасада к задней части дома, но это легко проверить.

Тыльной стороной отвертки слегка постучите по потолку, пока время не изменится на более ровный тон. Следуйте по тону примерно на фут или около того, чтобы определить направление потолочных балок.

Провода в вашем потолке проходят по тому же пути, что и ваши балки, и просверлены в несущих балках или башмаках.

Чтобы избежать кабелей, держитесь подальше от балок и сверлите в центре.

Создание траншеи для электропроводки — Fine Homebuilding

Руководства по проектам Fine Homebuilding

Электропроводка

How-To

Вырубка траншеи в гипсокартоне или штукатурке для прокладки кабеля выполняется быстрее, чем прокладка кабеля за готовыми поверхностями.

Майк Литчфилд, Майкл Макалистер

При добавлении нескольких розеток или переустановке проводки во всей комнате гораздо быстрее прорезать траншею для проводки в отделочных поверхностях, а не протягивать кабель за ними. Однако перед резкой или сверлением отключите питание на пораженных участках. Обязательно наденьте защитные очки и пылезащитную маску.

Предупреждение о безопасности:  Прежде чем резать какую-либо отделочную поверхность, убедитесь, что она не покрыта свинцовой краской .

Если в стенах нет окон, требующих замены электропроводки, вырежьте траншею примерно на 3 фута выше пола, чтобы вам не приходилось стоять на коленях во время работы. Если есть окна, вырежьте траншею под окнами, оставив не менее 1 дюйма стенового материала под подоконником, чтобы облегчить ремонт. Если есть штукатурка, сделайте траншею шириной в две полосы рейки. Нанесите параллельные линии мелом, чтобы обозначить ширину траншеи 1 . Затем используйте канцелярский нож, чтобы сделать надрезы вдоль каждой линии 2 . Линии биговки в первую очередь обеспечивают более чистый срез и более легкий ремонт.

Затем используйте сабельную пилу с лезвием для разрушения, чтобы прорезать штукатурку или гипсокартон. Держите пилу под небольшим углом: у вас меньше шансов сломать лезвия или врезаться в шпильки 3 . С помощью молотка аккуратно раздавите гипс между линиями 4 . Используйте служебный стержень (плоский стержень), чтобы вынуть рейки или секцию гипсокартона. Если вы обнажаете какие-либо кабели в стенах, используйте бесконтактный тестер , чтобы убедиться, что они не горячие 5 . Затем просверлите шпильки, чтобы можно было проложить кабель в траншее. Везде, где указан выход, увеличьте ширину траншеи, чтобы разместить ящики.

Наконец, вытащите гвозди для планок или гипсокартона из краев стоек 6 . Их легко не заметить, потому что они маленькие; если дернуть их сейчас, латание траншеи пройдет гладко.

1 С помощью меловой линии отметьте верхнюю и нижнюю линии траншеи для электропроводки. 2 Чтобы обеспечить четкую линию разреза и облегчить заплату, используйте универсальный нож, чтобы сначала сделать надрезы вдоль меловых линий. 3 Разрежьте по меловым линиям, удерживая сабельную пилу под небольшим углом. Не режьте планку. 4 Если стены из гипсокартона, просто вытяните изолированные полосы. Если гипс, используйте молоток, чтобы удалить гипс и обнажить планку. 5 С помощью молотка и плоского стержня снимите планку со шпилек. Работайте медленно, чтобы минимизировать ущерб. 6 Вытащите все гвозди, застрявшие в шпильках; это облегчит последующий ремонт.

Протяжка троса для модернизации коробок

После того, как вы проделали траншею для проводки и просверлили отверстия, установка коробок и протягивание троса не составит труда.

Если вы устанавливаете металлические коробки, удалите заглушки и вставьте кабельные разъемы в их отверстия 1 . Затем прикрутите коробки к шпилькам; ввинчивание с меньшей вероятностью повредит близлежащие отделочные поверхности 2 . Убедитесь, что коробка будет установлена ​​заподлицо с поверхностью отделки или, если вы будете устанавливать гипсовые кольца позже, заподлицо с краем стойки. Всякий раз, когда вы устанавливаете коробки бок о бок, как показано здесь с розетками и коробками низкого напряжения, устанавливайте их отвесно и на одной высоте 3 .

Прокладка кабеля при реконструкции может оказаться непростой задачей, так как места мало, и необходимо избегать резких изгибов кабеля, которые могут повредить изоляцию проводов 4 . Установите гвоздевые пластины везде, где край отверстия находится на расстоянии менее 1 1⁄4 дюйма от краев шпилек. Протяните кабель через кабельные разъемы в коробки 5 . Наконец, прикрепите скобами кабель к раме в пределах 8 дюймов от одинарной коробки без зажимов или в пределах 12 дюймов от других коробок. Если нет места, чтобы свернуть кабель и прикрепить его скобами к стойке, допустимо прикрепить его скобами к другому жесткому каркасу, например, к нижней стороне подоконника 6 .

1 Для металлических коробок сначала удалите заглушки, а затем вставьте разъем. 2 Прикрутите коробку сбоку к шпильке. 3 Для лучшего внешнего вида устанавливайте розетки рядом на одной высоте. 4 Протяните кабель к каждой коробке. 5 Пропустите кабель через кабельные разъемы 6 Скрепите кабель скобами в пределах 12 дюймов от каждой коробки.



---

Выдержки из Комплект проводки, 3-е издание (The Taunton Press, 2017) Майкла Литчфилда и Майкла Макалистера

Доступно в магазине Taunton и на Amazon.com.

Предыдущий: Змеиный провод через старые стены Следующий: Добавление электрической розетки в существующую трассу

Направляющая

Проводка

Глава

Черновая обработка

Электропроводка

Электропроводка

Надежное, соответствующее нормам руководство от профессионалов по безопасной работе с любым проектом электропроводки

Посмотреть руководство по проекту

Просмотреть все руководства по проектам »

Станьте участником и получите неограниченный доступ к сайту, включая Руководство по электромонтажным работам.
