Как найти проводку в стене мультиметром: Как найти скрытую проводку в стене с помощью мультиметра

Мультиметр с функцией поиска скрытой проводки: лучшие варианты

Обслуживание различных электрических приборов, цепей и подобного требует определенных усилий и затрат на оборудование. В первую очередь это измерительные приборы. Сюда относятся и простые устройства по типу амперметров, вольтметров и омметров, и их универсальные заменители – мультиметры. Эти агрегаты объединяют в себе свойства классических измерительных приборов, способных выполнять замеры только одной физической величины.

В некоторых случаях бывают полезны токоизмерительные клещи. Если дело доходит до исследования параметров сигнала, его изменений по времени и амплитуде, то применяются осциллографы. Время от времени пользователю может потребоваться портативный осциллограф, если пространства для замеров остается слишком мало, классический настольный агрегат там нет возможности установить, а функционал необходим тот же.

Цифровой мультиметр с функцией поиска скрытой проводки: особенности

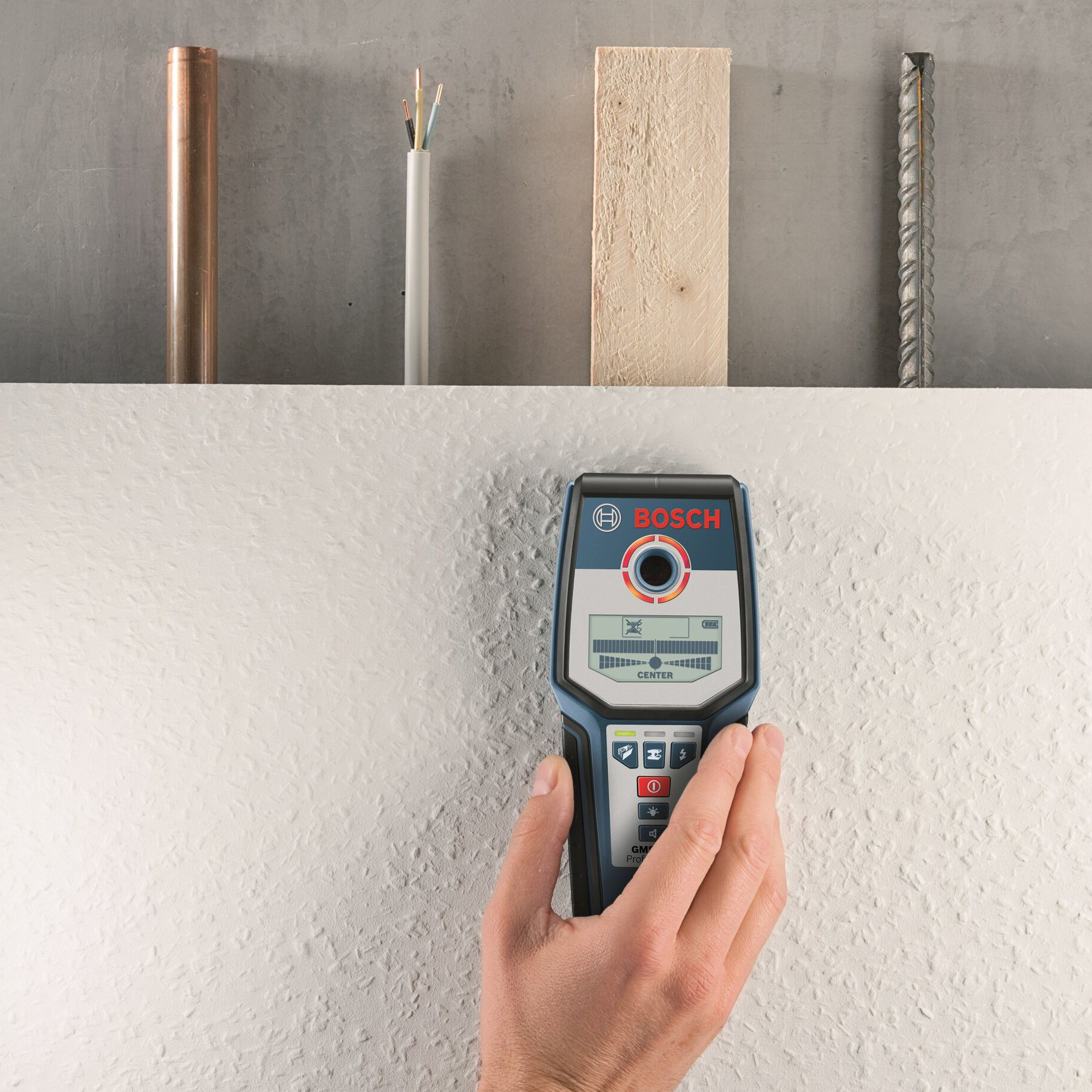

В большинстве помещений электропроводка зачастую прокладывается в стенах и потом замуровывается штукатуркой. Если мастер знает, где конкретно она проложена, то с ее обслуживанием проблем возникнуть не должно.

Сложности бывают, если электрик не знает или ориентируется лишь приблизительно, где в стене проложена проводка. Если с ней возникнут проблемы, без специального оборудования уйдет достаточно много времени на ремонт. В первую очередь это касается поиска проводов.

Поиск скрытой проводки мультиметром – это хороший способ относительно быстро найти провода и выявить впоследствии проблемный участок. Для этого достаточно приобрести мультиметр с соответствующей функцией.

По большому счету поиск скрытой проводки мультиметром требует также дополнительно транзистора. В таком случае работа выполняется следующим образом:

1. Оба щупа устройства крепятся к транзистору.
2. Мультиметр переходит на замер сопротивления.
3. Транзистор перемещается вблизи стены в месте, где, по мнению мастера, должна проходить проводка. Где агрегат выдаст самое большое сопротивление – там и находится проводка.

Однако вариант поиска скрытой проводки мультиметром без дополнительных функций является не самым лучшим. Причина в его недостаточной точности. Она составляет около 7 см, которые могут сыграть решающую роль.

Современный мультиметр с функцией поиска скрытой проводки – это, по сути, обычный цифровой мультиметр, в который встроен специальный детектор. Именно благодаря ему подобная работа становится возможной.

Эта функция и есть главная особенность устройства. В остальном прибор может быть похожим на другие аналоги, а также иметь степени схожий с ними функционал. Купить такой мультиметр в Киеве можно в магазине Radio-Shop по доступным ценам.

Советы по выбору мультиметра с функцией поиска скрытой проводки

Если нужно выполнять поиск скрытой проводки мультиметром, эта функция должна быть у конкретного прибора. При выборе модели нужно учитывать ее наличие.

В остальном важно обращать внимание на другие характеристики и функции:

• диапазон замеров;
• дополнительные возможности, помимо поиска проводки, скрытой в стенах;
• наличие внутренней памяти;
• возможность передачи информации на внешний носитель и т. д.

Перед тем, как выбирать прибор, нужно определить, что еще, помимо поиска проводки, будет замерять пользователь. Ведь если измерять ничего не нужно, то достаточно будет простого детектора скрытой проводки.

Какую модель лучше купить

Таким образом, подобрать мультиметр с функцией поиска скрытой проводки нетрудно. Важно только купить агрегат с теми характеристиками, которые бы удовлетворили потребности конкретного пользователя. Моделей мультиметров существует огромное количество. Среди них есть те, которые выделяются особенным качеством и удобством использования. В магазине Radio-Shop также есть несколько подобных устройств.

Универсальный мультиметр Mastech MS8360G



Мультиметр Mastech MS8360G считается универсальным благодаря широким диапазонам замеров параметров обоих родов тока. Кроме того:

• Может замерять емкость и частоту.
• подойдет для поиска скрытой проводки, так как в него встроена эта функция.
• Mastech MS8360G имеет возможность самостоятельно, без участия человека, выбирать необходимый диапазон замеров.
• Прозвонка цепи также входит в функционал агрегата. Помимо этого, устройством можно проверять целостность диодов и транзисторов.

Чтобы на какое-то время зафиксировать результаты замеров, есть функция удержания данных. Однако во внутреннюю память результаты прибор не записывает и, соответственно, передать их на внешний носитель не получится.

К полезным функциям относят «спящий режим». Это встроенная функция автоматического отключения, если прибором долго не пользуются. Так экономится заряд аккумулятора. Удобство добавляет подсветка экрана.

Цена на прибор относительно невысокая. Этот мультиметр подойдет многим пользователям как для личного, так и для коммерческого использования.

Mastech MS8232A – бюджетный мультиметр для поиска скрытой проводки

Данный прибор также является универсальным и пригоден для профессионального использования. Это классическое цифровое устройство. Основные параметры может замерять для обоих родов тока. Кроме того, способен выполнять проверку диодов на целостность. Прибор также может автоматически выбирать необходимый диапазон для выполнения соответствующих замеров.

Mastech MS8232A обладает дополнительной функцией поиска скрытой проводки. Еще одной важной функцией является измерение емкости. Способен прозванивать электрические цепи при помощи соответствующего звукового сигнала.

Цена на агрегат относительно невысокая, что делает его доступным многим пользователям – как для бытовых, так и для коммерческих задач.

Richmeters 113G – недорогой агрегат с функцией поиска скрытой проводки

У этого прибора функционал не такой широкий, как у аналогов, однако основные задачи он выполняет, а именно замеры параметров обоих родов тока, сопротивление, частота и дополнительно емкость. Тестировать транзисторы и диоды на целостность Richmeters 113G не может. Выбор диапазона автоматически также невозможен.

Зато есть термопара. Также данный мультиметр позволяет прозванивать электрическую цепь и выполнять поиск скрытой проводки.

Цена на устройство невысокая, потому прибор подойдет многим пользователям.

Интернет-магазин Radio-Shop дает возможность выбрать среди большого разнообразия электроизмерительных приборов с различными функциями, в том числе поиска скрытой проводки мультиметром.

Как определить нейтральный, горячий и заземляющий провод с помощью мультиметра?

Естественно, большинство людей не думают о проводах, пока их свет не выключается посреди ночи, и когда это происходит, вашей первой проверкой будет определение того, какой провод неисправен, а какой нужно починить. Но проблема в том, что нейтральный провод отличается от большинства проводов, и вам может понадобиться помощь мультиметра, чтобы определить его.

Итак, как определить нейтральный провод с помощью мультиметра?

Первое, что нужно сделать, это настроить мультиметр на максимальное напряжение в диапазоне переменного тока, а затем найти розетку. С помощью пробника проверьте, есть ли в розетке электричество, потому что без электричества вы ничего не сможете правильно определить. Наконец, вытащите все три цветных провода сзади розетки и приложите к каждому из них красный щуп мультиметра. И если вы не получите показания на одном из них, это нейтральный провод.

Шаги Как определить нейтральный, горячий провод и провод заземления с помощью мультиметра

Этот процесс довольно прост; все, что вам нужно сделать, это найти розетку и установить мультиметр на самую высокую точку в диапазоне переменного тока. И с помощью черно-красного щупа коснитесь каждого из проводов на задней стороне розетки, чтобы определить, является ли он горячим, нейтральным или заземленным.

• Шаг 1: Приобретите зонд и пару изолированных перчаток для вашей безопасности. Прикосновение к проводу с электричеством может привести к большим неприятностям
• Шаг 2: Найдите настенную розетку и выведите все три цветных провода сзади розетки. Затем установите мультиметр на максимальное значение напряжения в диапазоне переменного тока.
• Шаг 3: Подсоедините черный щуп мультиметра к проводу заземления или любому заземленному объекту, например водопроводной трубе, крану, холодильнику или радиатору отопления. И если он показывает на мультиметре, это провод заземления.
• Шаг 4: Затем, наконец, прикоснитесь красным щупом к оголенным проводам. Если вы не получаете показания мультиметра, ваш провод нейтрален, а если вы получаете показания, провод горячий.

Этот способ применим и к розеткам жителей США и Канады, маленькое гнездо для горячего черного провода, большее — для нейтрального черного провода.

Однако существуют меры предосторожности, которых должен придерживаться даже мастер-электрик перед идентификацией любого провода в целях безопасности и бесперебойного проведения теста провода.

Как отличить нейтральный провод от провода под напряжением?

Провод под напряжением или провод под напряжением можно отличить как от нейтрального провода, так и от провода заземления несколькими способами. Цвета также играют огромную роль при определении провода под напряжением, нейтрального провода и провода заземления. Однако выбирать характер провода по его цвету не рекомендуется.

Это связано с тем, что производитель может использовать любой цвет для любого типа провода. Провод под напряжением — это тот, который переносит электрический ток от источника питания к нагрузке, в то время как нейтральный провод возвращает электрический ток к источнику питания, тем самым замыкая петлю.

Кроме того, напряжение провода под напряжением такое же, как и в сети (например, 220 В или 230 В), а напряжение нейтрального провода равно 0 В.

Зачем вам мультиметр?

Есть несколько причин, по которым мультиметр может пригодиться, когда вы дома. С мультиметром в руках можно проверить аккумуляторы, определить провод и даже найти неисправный выключатель. Вы также можете выяснить, перегорела ли ваша лампочка или все еще работает.

Для любого другого человека это может не иметь большого значения, но для домашнего мастера это необходимость, которая добавит больше огневой мощи в ваш DIY-арсенал. Теперь давайте посмотрим на некоторые из тех небольших проблем, которые мультиметр может помочь вам решить, и на то, как это сделать в вашем доме.

• Test Batteries: представьте, что вы зовете своих друзей на игровую ночь, и ваш пульт дистанционного управления телевизора решил вас подвести, и у вас есть коробка, заполненная старыми батареями, но вы не знаете, поджарились ли они или еще есть сок. их. Не волнуйся; ваши режимы напряжения мультиметра помогут вам.

Все, что вам нужно сделать, это поместить черный щуп на COM, а красный на вольты, затем установить мультиметр в положение напряжения постоянного тока (DC). И если ваш MM имеет функцию автоматического выбора диапазона, просто найдите символ напряжения (V) с линией над ним, указывающей на переменный ток.

Затем наденьте мультиметр и прикоснитесь его черным щупом к отрицательному концу батареи, которую вы тестируете. И поочередно используйте красный щуп, чтобы коснуться положительного полюса батареи. После этого вы должны увидеть, как ваш мультиметр отображает напряжение вашей батареи на экране. Если оно 1,5 В и выше, то ваша батарея все еще в порядке, но если она ниже, это означает, что ваша батарея умирает или разряжена.

В отличие от предыдущего, вам придется установить мультиметр в режим сопротивления, но вы по-прежнему поместите свой черный щуп на COM, а красный на Volts, и не забудьте выключить выключатель света.

В этот момент ваш мультиметр должен отображать «OL», что означает наличие бесконечного сопротивления в цепи переключателя, потому что ваш переключатель выключен. Затем для реального теста включите переключатель и повторите измерения. Ваш экран должен либо показывать значение, близкое к нулю, либо по-прежнему отображать «OL». Если это первое, то ваш переключатель все еще работает; если последнее, то значит оно неисправно.

С помощью мультиметра можно делать гораздо больше, например измерять температуру, проверять настенный выключатель и электрические розетки.

Похожие чтения:

Как проверить, если провод под напряжением / горячий без мультиметра?

Как проверить правильность работы мультиметра? – 7 шагов

Как проверить мультиметром, не оборван ли провод? – 4 шага

Как измерить и идентифицировать резистор с помощью мультиметра и цветовых кодов?

Что такое мультиметр?

Мультиметр — это электронный прибор, используемый для проверки оборудования и в основном используемый для измерения напряжения, силы тока и сопротивления. Однако это еще не все, что он может сделать; его также можно использовать для проверки целостности электрических компонентов и цепей.

Имейте в виду, хотя мультиметр известен как амперметр, омметр и вольтметр, стоит отметить, что его также можно использовать в бытовых целях, таких как проверка аккумуляторов, источников питания и бытовой электропроводки.

Существует три типа мультиметров: аналоговые, цифровые и Fluke. Среди всех трех наиболее часто используемым является цифровой мультиметр, и хотя вы, вероятно, встретите разные модели по цене от 1000 долларов и выше, просто игнорируйте их. Они предназначены для профессионалов и предназначены для решения задач, гораздо более утомительных, чем потребности домашнего мастера, такого как вы. Вместо этого вам лучше покупать те, которые стоят менее 10 долларов.

Вот короткое видео о том, как пользоваться мультиметром для начинающих:

Заключение

Определение типа провода с помощью мультиметра гораздо безопаснее, чем с помощью цветов, потому что, как уже говорилось ранее, не существует постоянного цвета горячих, нулевых и заземляющих проводов. Таким образом, мультиметры являются отличными инструментами, которые пригодятся, когда вы хотите определить напряжение, сопротивление и ток, протекающий по проводам в конкретном кабеле, без необходимости покупать или использовать омметр, вольтметр и амперметр отдельно, тем самым снижая стоимость получить все три.

Как проверить провода мультиметром?

☰ Содержание

Как использовать мультиметр для проверки проводов

Шаги по использованию цифрового мультиметра для проверки проводов

Использование вольтметра или аналогового мультиметра

Проверка силовых проводов

Другие сценарии

Полезные советы и Tricks

Заключение

В то время как беспроводная зарядка и беспроводное электричество все еще в пути, многие из нас все еще зависят от старых добрых силовых проводов и кабелей для питания и подзарядки наших электронных устройств. А иногда может случиться так, что один из этих проводов перестанет работать.

Вместо того, чтобы сразу их заменить, лучше сначала проверить провода мультиметром. От вас, как от человека, который разбирается в электричестве, ожидается, что вы проверите целостность этих неисправных проводов.

Проверить электрические провода с помощью мультиметра очень просто. Основная идея состоит в том, чтобы проверить непрерывность между двумя концами провода с помощью мультиметра, поддерживающего проверку непрерывности. Большинство моделей (например, Fluke) имеют эту функцию, при которой прибор издает звуковой сигнал при успешной непрерывности.

Ниже приведен пошаговый процесс использования мультиметра для проверки проводов. Также ознакомьтесь с советами и рекомендациями в конце.

Другие руководства по работе с мультиметром:

• Как пользоваться цифровым мультиметром
• Как проверить сопротивление с помощью мультиметра

Как использовать мультиметр для проверки провода

Как упоминалось выше, при тестировании проводов основное идея состоит в том, чтобы установить преемственность через него. Это должно подтвердить, может ли ток проходить от конца к концу провода без каких-либо препятствий или разрывов.

На техническом языке разрыв означает полное сопротивление, которое будет препятствовать прохождению тока через проводник (испытываемый провод).

Ниже процесс упрощен. В идеале, если провод работает правильно, он должен пройти тест на непрерывность и вызвать звуковой сигнал на мультиметре (если поддерживается). Для этого мы использовали цифровой мультиметр.

Шаги по использованию цифрового мультиметра для проверки проводов

Ниже приведены шаги для проверки проводов с помощью мультиметра:

1. Отсоедините проверяемый провод или кабель.

2. Включите цифровой мультиметр и используйте диск/опцию, чтобы установить функцию проверки непрерывности. Обычно он находится в нижней правой части циферблата, помечен символом громкости и/или символом диода

3. Если это еще не сделано, подключите тестовые щупы к общему заземлению и напряжению, как показано на рисунке выше. (Нажмите на изображение, чтобы увеличить его)
4. Наденьте один щуп на один конец провода, а другой на противоположный конец. Неважно, какой зонд (положительный/отрицательный) помещается в
5. Если прибор издает звуковой сигнал и/или если на дисплее отображается нулевое или почти нулевое значение, то проверяемый провод исправен. Обратите внимание, что на дисплее отображается 65 Ом. Это из-за сопротивления из-за контакта с телом человека (пальцы касаются щупа и провода)

6. Если нет, то провод неисправен и не подходит для использования в электрической цепи. Его необходимо заменить или отремонтировать в зависимости от требований
7. При тестировании провода, являющегося частью системы, вы также можете проверить целостность провода в системе. В таком сценарии один тестовый щуп может быть подключен к одному концу провода, а другой может быть помещен на покрытие системы (обычно металлическое). При наличии обрыва следует быстро проверить все провода и отремонтировать их. Если оставить без присмотра, это может быть опасно и опасно для жизни

Поскольку приведенный выше пример был выполнен в домашних условиях, тестер не использует достаточных мер предосторожности, таких как перчатки промышленного класса. Прочтите приведенные ниже советы по безопасности для получения дополнительной информации.

Использование вольтметра или аналогового мультиметра

Если вы используете аналоговый мультиметр или вольтметр с аналоговым выходом, вы можете настроить мультиметр на проверку сопротивления, а затем выполнить описанную выше процедуру. Близкое к нулю значение сопротивления будет означать, что провод будет функционировать должным образом.

Серьезная причина, по которой электрики предпочитают цифровые мультиметры, заключается в том, что они сигнализируют об успешной непрерывности. Это не требует от них взгляда на дисплей, а значит, может работать быстрее.

Проверка силовых проводов

Если вам нужно проверить, проходит ли по проводу ток, вы можете сделать это, настроив функцию тока/напряжения на мультиметре.
