Как проверить компрессор холодильника: работает или нет

Техника перестала включаться и работать? В первую очередь проведите диагностику мотора — эту деталь называют «сердцем». Как проверить компрессор холодильника? Если вы не хотите обращаться в сервисный центр и платить мастеру, мы расскажем, как выполнить работу своими руками.

Принцип работы и устройство мотора

Работа холодильника любой модели («Атлант», «Индезит», «Стинол») в целом одинакова. Основывается на циркуляции хладагента (фреона) в системе. Изначально хладагент — это газ, давление, которое создает компрессор, способствует его попаданию в конденсатор. Там газ охлаждается, превращается в жидкость и перетекает в испаритель. Нагреваясь, жидкость переходит в первичное состояние и повторяет цикл.

Поэтому, если с работой компрессора возникли проблемы, он не будет создавать давление либо его будет недостаточно для нормальной работы.

Степень охлаждения — температуру в камере — регулирует термостат. От него сигнал переходит к пусковому реле мотора, которое запускает весь процесс.

С задней стороны корпуса агрегата расположен мотор-компрессор. Он закреплен в специальном масле и покрыт защитным кожухом, который вы можете видеть на картинке.

Состоит электромотор из пусковой и рабочей обмотки, а также реле.

К корпусу подключается три вывода, один из которых является общим. Два других ведут к пусковой и рабочей обмотке. В последних моделях холодильников устанавливается электросхема, которая может регулировать скорость работы двигателя.

Проверка работоспособности

По каким причинам компрессор перестает работать:

• Сгорел. Такое случается в результате резкого скачка напряжения и повышенной нагрузки.
• Сломалось пускозащитное реле.
• Неисправна проводка.

Случается, что устройство гудит и работает, но холода в камерах нет. Причиной может быть выход газа-фреона. Тогда лучше обратиться к специалисту, который обнаружит протечку и дозаправит систему.

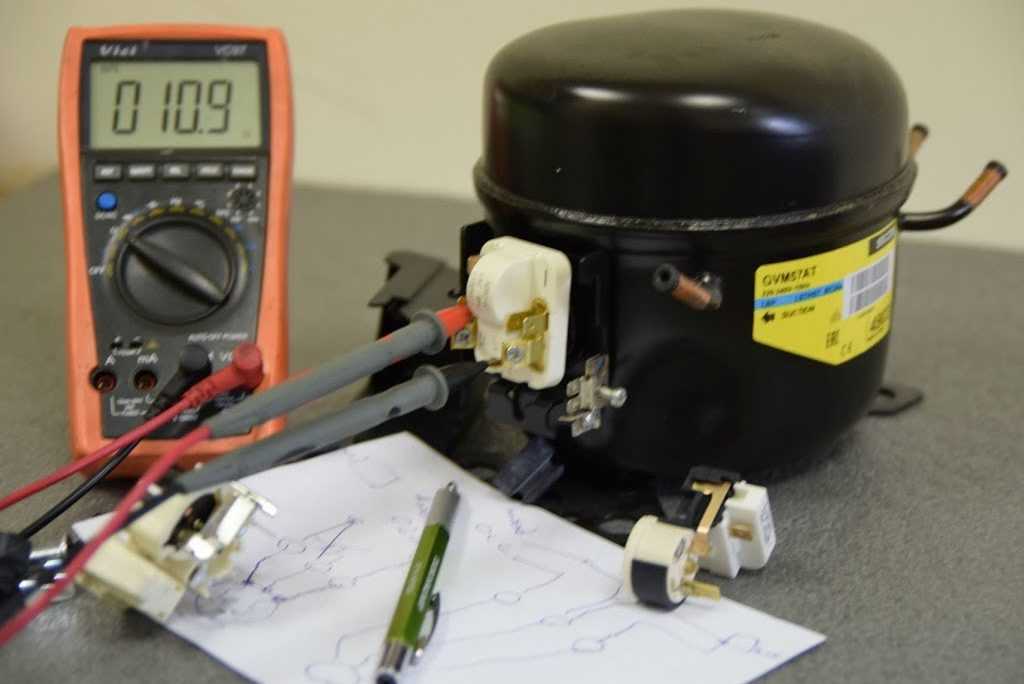

Чтобы узнать, рабочий прибор или нет, воспользуйтесь мультиметром. Как только вы добрались до мотора, нужно убедиться, что корпус не пробивает, иначе он может ударить током. Чаще всего такое случается в старых холодильниках. Приложите щупы мультиметра к корпусу и каждому контакту поочередно. Если на дисплее показывает «∞» — значит, все в порядке. Если на табло появились цифры, обмотка неисправна.

Чтобы выполнить дальнейшую диагностику, нужно демонтировать кожух и открыть доступ к компрессору. Для этого:

• Отсоедините проводку от контактов.
• Перекусите трубки мотора, которые соединяют его с другими частями.

Важно! Перед началом работ узнайте, какой тип хладагента используется в вашем холодильнике. Этот газ может быть взрывоопасным.

• Открутите крепежные болты кожуха и достаньте из корпуса.
• Отсоедините реле, выкрутив винты.

• Теперь возьмите прибор для проверки и измеряйте сопротивление между контактами.
• Приложите щупы к правому и левому выходному контакту. В норме сопротивление составит 30 Ом. Правый верхний покажет 15 Ом, а верхний левый — 20 Ом.

Исходя из модели двигателя и самого холодильника, значения могут отличаться ± 5 Ом.

• Если показания не совпадают, прибор неисправен. Если где-то показался обрыв — обычный или инверторный мотор подлежит замене или ремонту.

Компрессор выдержал проверку, но техника не работает? Значит, приступайте к дальнейшим испытаниям, но не тестером, а манометром.

• Вам нужно измерить давление.
• Подсоедините к нагнетающему штуцеру шланг с отводом.
• Запустите мотор.
• Измеряйте давление.
• Показания при исправном приборе должны быть 6 Атм и повышаться. В таком случае нужно быстро отключить манометр, иначе он сломается.
• Если давление немного не доходит до 6 Атм, такой двигатель может устанавливаться в холодильниках средних размеров. Показания доходят до 4-5 Атм, значит, мотор может использоваться в однокамерных холодильниках. Компрессор с давлением менее 4 Атм — нерабочий.

Проверка на исправность пройдена, но результата нет. Агрегат все также не включается. В таком случае можно установить работоспособность мотора подключением напрямую, без пускового реле.

Важно! Подобные работы опасны для жизни. Проводить подобную диагностику может либо мастер, либо опытный человек.

Выполните подключение двигателя через шнур по схеме:

В крайнем случае проверить, работает ли мотор, можно через реле. Возможно, ток не доходит до прибора.

• До этого диагностика проводилась без реле, теперь подключите его к мотору.
• Выполните запуск.
• Вооружитесь тестером с клещами.
• Прижмите клещами сетевой провод, который ведет к прибору.
• Посмотрите на показатели: при мощности 140 Вт ток должен быть 1,3 А. При мощности 120 В — 1,1–1,2 А.

Дополнительно проведите диагностику пускового реле. Его контакты также замеряются мультиметром.

Теперь вы знаете, как проверить мотор-компрессор своими руками. Для убедительности посмотрите видео о диагностике:

Диагностика компрессора холодильников Атлант своими руками

По каким причинам компрессор перестает работать:

• 1. Запуск компрессора холодильника Атлант на “прямую” без реле своими руками
  • 1.1. Первый вариант
  • 1. 2. Второй вариант
• 2. Измерение сопротивления обмоток, как часть диагностики компрессора холодильников Атлант
  • 2.1. Видео: как проверить компрессор холодильника
  • 2.2. Сопротивление обмоток компрессора холодильника Атлант
• 3. Необходимые инструменты для диагностики компрессора холодильника Атлант своими руками
  • 3.1. Измерение сопротивления изоляции мегаомметром
  • 3.2. Проверка компрессора мультиметром
• 4. Особенности диагностики инверторного компрессора холодильника Атлант
• 5. Устройство компрессора холодильника Атлант
• 6. Признаки выхода из строя компрессора холодильника Атлант
• 7. Частые неисправности компрессора холодильника Атлант
  • 7.1. Работает без остановки
  • 7.2. Гудит, но не запускается
  • 7.3. Включается и сразу выключается
• 8. Ремонт или замена компрессора холодильника Атлант
• 9. Профилактика неисправностей компрессора холодильника Атлант
• 10. Видео: диагностика компрессора холодильника
• 11. Видео: как проверить компрессор холодильника — прозваниваем обмотки
• 12. Видео: запуск компрессора холодильника без пускового реле
• 13. Видео: как проверить и запустить компрессор с холодильника
• 14. Видео: холодильный компрессор — виды и диагностика
• 15. Видео: вопросы об инверторном компрессоре
• 16. Видео: компрессор очень горячий и нет холода — ремонт холодильника

• Сгорел. Такое случается в результате резкого скачка напряжения и повышенной нагрузки.
• Сломалось пускозащитное реле.
• Неисправна проводка.

Случается, что устройство гудит и работает, но холода в камерах нет. Причиной может быть выход газа-фреона. Тогда лучше обратиться к специалисту, который обнаружит протечку и дозаправит систему.

Чтобы узнать, рабочий прибор или нет, воспользуйтесь мультиметром. Как только вы добрались до мотора, нужно убедиться, что корпус не пробивает, иначе он может ударить током. Чаще всего такое случается в старых холодильниках. Приложите щупы мультиметра к корпусу и каждому контакту поочередно. Если на дисплее показывает «∞» — значит, все в порядке. Если на табло появились цифры, обмотка неисправна.

Чтобы выполнить дальнейшую диагностику, нужно демонтировать кожух и открыть доступ к компрессору. Для этого:

• Отсоедините проводку от контактов.
• Перекусите трубки мотора, которые соединяют его с другими частями.

Важно! Перед началом работ узнайте, какой тип хладагента используется в вашем холодильнике. Этот газ может быть взрывоопасным.

• Открутите крепежные болты кожуха и достаньте из корпуса.
• Отсоедините реле, выкрутив винты.
• Теперь возьмите прибор для проверки и измеряйте сопротивление между контактами.
• Приложите щупы к правому и левому выходному контакту. В норме сопротивление составит 30 Ом. Правый верхний покажет 15 Ом, а верхний левый — 20 Ом.

Исходя из модели двигателя и самого холодильника, значения могут отличаться ± 5 Ом.

• Если показания не совпадают, прибор неисправен. Если где-то показался обрыв — обычный или инверторный мотор подлежит замене или ремонту.

Компрессор выдержал проверку, но техника не работает? Значит, приступайте к дальнейшим испытаниям, но не тестером, а манометром.

• Вам нужно измерить давление.
• Подсоедините к нагнетающему штуцеру шланг с отводом.
• Запустите мотор.
• Измеряйте давление.
• Показания при исправном приборе должны быть 6 Атм и повышаться. В таком случае нужно быстро отключить манометр, иначе он сломается.
• Если давление немного не доходит до 6 Атм, такой двигатель может устанавливаться в холодильниках средних размеров. Показания доходят до 4-5 Атм, значит, мотор может использоваться в однокамерных холодильниках. Компрессор с давлением менее 4 Атм — нерабочий.

Проверка на исправность пройдена, но результата нет. Агрегат все также не включается. В таком случае можно установить работоспособность мотора подключением напрямую, без пускового реле.

Важно! Подобные работы опасны для жизни. Проводить подобную диагностику может либо мастер, либо опытный человек.

Выполните подключение двигателя через шнур по схеме:

Нужно проверить, работает ли мотор, можно через реле. Возможно, ток не доходит до прибора.

• До этого диагностика проводилась без реле, теперь подключите его к мотору.
• Выполните запуск.
• Вооружитесь тестером с клещами.
• Прижмите клещами сетевой провод, который ведет к прибору.
• Посмотрите на показатели: при мощности 140 Вт ток должен быть 1,3 А. При мощности 120 В — 1,1–1,2 А.

Дополнительно проведите диагностику пускового реле. Его контакты также замеряются мультиметром.

Запуск компрессора холодильника Атлант на “прямую” без реле своими руками

Первый вариант

В мотор компрессорах существуют рабочая , пусковая и общая обмотка . Общая всегда стоит отдельно ( в старых цилиндрах вершина треугольника слева , в старых “горшках” вершина внизу , в Атлантах, АСС, SECOP вершина вверху ) . На неё подаем первый провод 220 вольт . второй провод 220 вольт подаём на рабочую обмотку . делаем кратковременную перемычку с помощью тумблера между пусковой и рабочей обмоткой. Запустился компрессор . смотрите на рабочий ток, он должен быть такой же, какой указан на реле данного мотор компрессора.(0.9а;1.1а; 1.2а;1.3а;1.4а;1.5а). Если рабочий ток выше, чем на 0,1а – 0,2а, то мотор компрессор не исправен. Амперметр должен быть с частой ценой деления от 0 А до 2 А (нас интересует ток от 0,5А до 1,5 А). Общая шкала до 5-10 А (чтобы не сгорел амперметр при пуске ). Желательно поставить вольтметр . Встречаются ситуации, когда при малом или большом напряжении компрессор включиться и сразу выключиться. То есть, казалось бы одно из двух: или реле, или компрессор не исправны. Но как оказалось причина это проблемное напряжение. Но главное амперметр . Защита 10 А . помогает при коротком замыкании, пусковой ток идёт до 6 А и Вашей защиты хватит. Всё это собираем в удобный коробок . Желательно установить розетку ― будете всегда использовать как удлинитель . Получился прибор, которым проверяете мотор компрессора.

Второй вариант

ПРОСТОЙ вариант. Берёте провод с вилкой, один конец провода крепим на общую обмотку, второй на рабочую обмотку, включаете в розетку , одновременно кратковременно перемыкаете отвёрткой пусковую и рабочую обмотку, компрессор запустился, если есть амперметр или клещи – меряете ток, если нет- судите по косвенным признакам. Рабочий компрессор будет работать и лишь со временем греться после ( 30-40 минут). Не рабочий работает ( не всегда, конечно) ,но сильно нагреваясь и быстро мотая электросчетчик или же сразу срабатывает автомат на квартирном счётчике. Этот вариант лучше не использовать, стремитесь к первому варианту.

Измерение сопротивления обмоток, как часть диагностики компрессора холодильников Атлант

В первую очередь, надо измерить сопротивление обмоток компрессора холодильника, зная значения пусковой и рабочей обмотки, вы без труда определите работоспособность двигателя, а для полной проверки, желательно запустить его при помощи пускового реле. Дело в том, что в моторе от холодильника, помимо электродвигателя, стоит ещё и компрессор, который довольно часто выходит из строя. В этом компрессоре есть поршень, который может приклинивать, также есть клапан, который может запасть и в результате пропадает давление хладагента, на капиллярную трубку. Посмотрите пожалуйста видео, в котором я показал, как проверить мотор холодильника тестером. Чуть ниже, я разместил несколько таблиц, в которых чётко указано сопротивление рабочей и пусковой обмотки для двигателя «Атлант» «Данфос», «АСС». Зная номиналы сопротивления, которые нам дал производитель, вы можете их сравнить со своими показателями.

Я думаю видео и таблица сопротивлений, очень сильно облегчит вашу работу и сэкономит небольшую сумму денег, ведь вызов мастера на дом, то же чего то стоит. Ещё есть нюанс, на который мне указали на моём канале Ютуб, речь идёт о пусковой и рабочей обмотке мотора Дэнфос, дело в том, что на видео я ошибся, в том плане что сказал, будто бы у пусковой обмотки — сопротивление всегда больше, это не совсем так. У двигателя Дэнфос, пусковая имеет меньше сопротивление, чем рабочая, приношу свои извинения. Будьте внимательны, лучше точно узнайте номиналы обмоток своего движка, а потом уже делайте выводы. На данный момент, всё не стабильно и производители кидаются из крайности в крайность.

Видео: как проверить компрессор холодильника

Сопротивление обмоток компрессора холодильника Атлант

В этой таблице присутствуют двигателя не только белорусской разработки, но и моторы, которые выпускаются по лицензии бренда Дэнфос. Немножко о слабых местах. Сам движок у Атланта сравнительно не плохого качества, но клапан слабенький и очень плохо относится к некачественному фреону, я имею ввиду R12а и R134а, в общем заправку надо делать осторожно, часто залипает клапан. Ещё этот производитель умудрился влепить в некоторые моторы алюминиевую обмотку, чего правда не скрывает, мотивирует это тем, что мол теплопроводность лучше. Я лично не могу судить о теплопроводности, но горят они значительно быстрее, чем к примеру такие же но фирмы Секоп.

Необходимые инструменты для диагностики компрессора холодильника Атлант своими руками

Перед тем, как проверить компрессор холодильника, надо приготовить инструменты и приборы, без которых не обойтись. Понадобится набор отверток с разными профилями, вместо них можно взять шуруповерт с насадками, а также:

• гаечные ключи 8, 10 и 12 мм;
• плоскогубцы;
• кусачки-бокорезы;
• универсальный манометр;
• тестер (мультиметр) или мегаомметр;
• проводниковые перемычки с зажимами «крокодил» в количестве 2-3 штук;
• изолента;
• виниловые или резиновые заглушки.

Не обойтись без средств индивидуальной защиты, которые потребуются при работе с вредными веществами.

Измерение сопротивления изоляции мегаомметром

Чтобы проверить в каком состоянии находится изоляция жил, проводящих ток, понадобится специальный прибор, который называется мегаомметр. Он позволяет измерять сопротивление напряжения от 200 до 1000 В.

Изоляционные материалы обладают некоторой токопроводимостью. В результате воздействия высокого напряжения через них проходит ток утечки. Его значение определяет сопротивление изоляции. На основе показаний устанавливают изношенность или пригодность материала.

Эти работы выполняют в редких случаях. В основном для обмотки статора электрического двигателя применяют медный провод, который покрыт особым изоляционным лаком. Если он пробит, то придется полностью перематывать индукционную катушку. Работу можно выполнить дома, однако понадобится специальное оборудование, расходные материалы. При этом нужно обладать познанием и навыками именно в этой области.

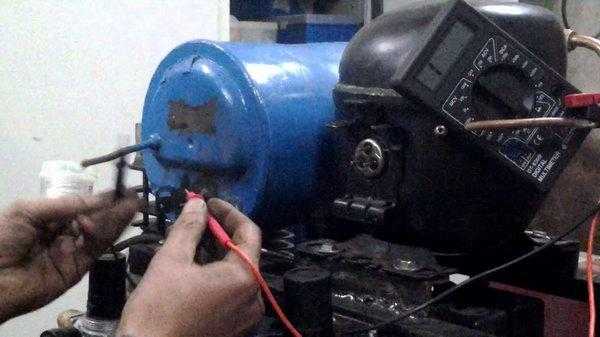

Проверка компрессора мультиметром

Обычным мультиметром определяют пригодность электрической цепи, или как говорят большинство мастеров, им можно прозвонить.

Вначале демонтируют кожух, извлекают агрегат и снимают реле. Тестером при помощи контактов замеряют сопротивление. Если между верхним и нижним левым контактами оно составляет 20 Ом, между верхним и нижним правым – около 15, то компрессор исправен.

Между левым и правым самый высокий показатель сопротивления должен быть 30 Ом. Прибор может показывать другие значения, это зависит от двигателя и модели холодильного агрегата. Однако они не  меняются больше чем на 5 Ом.

Затем проверяют сопротивление между проходными проводами и кожухом. Один конец тестера подключают к медной части одного из штуцеров, другой к контактам. Если мультиметр покажет сопротивление, в моторе есть неисправности. Когда на дисплее появится обрыв, значит, агрегат находится в исправном состоянии.

Особенности диагностики инверторного компрессора холодильника Атлант

Этот тип компрессора изобретен не так давно. Существенным принципом его работы считается то, что можно устанавливать необходимую температуру. В инверторном компрессоре имеется функция, которая отвечает за регулировку частоты вращения. Благодаря принципу инвертирования, электроэнергия расходуется экономнее. Из-за того, что компрессор работает стабильно и ровно с точно указанными выходными параметрами, можно быстро и четко отрегулировать температуру в морозильной и холодильной камере.

Вначале двигатель будет разгоняться до самой большой скорости, охлаждая камеру холодильника до нужной температуры. Затем работает медленнее до того времени, пока не изменятся условия работы.

Как проверить рабочий или нет компрессор холодильника? Если он находится в нерабочем состоянии, то нужно отдельно проверить инвертор, на выход которого вешают лампы 60 Вт и 220 Вт. Их соединяют в виде треугольника. Они не должны гореть без генератора. Его подключают и инвертор запускается, лампочки загораются по кругу. Затем подключают компрессор.

Устройство компрессора холодильника Атлант

В задней части холодильника, снизу, мы обычно видим корпус компрессора, окрашен он обычно в чёрный цвет, внутри которого он герметично закрыт. Он находится в состоянии невесомости, в масляной ванне. Компрессоры у большинства моделей бытовых холодильников по конструкции не отличаются. Обычно их конструкция представлена в виде поршневого электродвигателя с пусковой обмоткой, работающей от переменного электрического тока. Принцип работы: компрессор постоянно создаёт давление, под действием которого пары хладагента (фреона) попадают в конденсатор, где они охлаждаются и в виде жидкости по медным трубкам идут далее, охлаждая внутренность холодильника и забирая тепло, после чего попадает в испаритель, а из него обратно в компрессор. Процесс цикличен. Естественно, если двигатель не включается, то система функционировать не будет.

На корпусе компрессора предусмотрено три вывода. Они выполнены в виде штырьков и располагается снизу компрессора, образовывая треугольник. Один из контактов идёт от пусковой обмотки, другой от рабочей, а третий – имеет один общий вывод. Также любой компрессор включает в себя реле – устройство, благодаря которому запускается двигатель. Он присоединяется к трём контактам и обычно имеет вид маленького коробка. У более современных холодильников, в которых предусмотрена регулировка скорости активации, компрессор соединён с другой коробочкой, выполненной с применением более сложных электросхем.

Причины возникновения неисправности электрического прибора:

• сгоревший компрессор;
• повреждённое пусковое реле;
• кабель, к которому присоединён прибор, неисправен или повреждён.

Логичным сначала будет проверить сам кабель, а затем уже приступать к осмотру возможной неисправности остальных частей устройства, если кабель исправен соответственно.

Так же иногда бывают случаи, когда компрессор включается, гудит, горит лампочка, но он не холодит или холодит, но очень слабо. В таком случае нужно закачать в компрессор хладагент, в нашем случае им является фреон, т.к. он скорее всего вытекает. В данном случае необходимо вызывать мастера, который найдёт утечку и закачает газ.

Признаки выхода из строя компрессора холодильника Атлант

Симптомы неправильной работы системы циркуляции хладагента в холодильнике — это прежде всего устойчивые нарушения температурного режима. Холодильный агрегат работает циклически, его запуск и остановка зависят от температуры в рабочих камерах. Система датчиков и реле формирует команды на включение и выключение компрессора, но при недостаточной производительности агрегата холода будет меньше, чем необходимо для отключения реле.

Причины неисправности ищут последовательно — необходимо исключить из цепочки места локализации возможной проблемы. Если компрессор холодильника работает без остановки, то область поиска заметно сужается, но это не всегда означает, что поломка возникла именно в этом блоке. Избыточный холод, когда холодильник перемораживает продукты, может говорить о неисправности в цепи определения температуры и управления агрегатом.

Говорить о неисправности самого компрессора стоит, если вы заметили характерные признаки поломки:

• сильный стук, шум, вибрация и скрежет при старте и работе агрегата;
• явный перегрев мотора;
• появление под холодильником маслянистой лужицы;
• сильное гудение мотора без признаков работы компрессора.

Это своего рода сигналы, говорящие о том, что в блоке мотор-компрессора возникли неполадки. Но, поскольку блок состоит из двух устройств, следует различать их неисправности. Это входит в задачу специалиста, который представляет себе, как работает холодильник, какие цепи, составляющие компрессора и узлы взаимодействуют при старте, работе и остановке прибора.

Частые неисправности компрессора холодильника Атлант

Работает без остановки

Бережное и внимательное отношение к бытовой технике позволит быстрее реагировать на неверную работу агрегатов. В особенности при разморозке холодильника или перебоях с напряжением. Если компрессор работает безостановочно, самым правильным решением будет вызвать опытного мастера.

К причинам такой проблемы можно отнести:

• Утечка хладагента, которая приводит к уменьшению фреона в морозильной камере. Зачастую такую проблему удается решить быстро и недорого.
• Компрессор постоянно работает — это связано с разгерметизацией капиллярной трубки и, как следствие, засором в системе.
• Рассохлась уплотнительная резинка, внутри невозможно достичь заданной температуры, в итоге мотор работает без остановки, чтобы поддерживать оптимальную температуру, и изнашивается.

Если ваш холодильник имеет инверторный компрессор, то после набора заданной температуры он продолжает работать на малых оборотах в режиме энергосбережения. Такая работа агрегата считается исправной. К такому типу холодильников можно отнести модели Samsung, LG.

Компрессор работает без остановки, необходим срочный ремонт. Компрессор и другие части агрегата изнашиваются и перегреваются очень быстро, что приводит к крупным, дорогостоящим поломкам. Компрессор холодильника горячий — повод обратиться к мастерам сервисного центра «Преображение».

Гудит, но не запускается

Посторонний шум в работе нового холодильника часто связан с наличием транспортировочных болтов. Если вы имеете дело с новой техникой брендов Атлант или Beko, то необходимо проверить крепления на компрессоре.

В случае если мотор гудит, но не запускается, то своевременное обращение к специалисту поможет решить проблему быстро и качественно:

• Такое происходит при лопнувшем патрубке.
• Сломан терморегулятор, мастера заменят деталь на дому.

Включается и сразу выключается

Разные модели холодильников Bosch, Sharp, Gorenje, Siemens отличаются временем работы и простоя. Это также зависит от температуры в помещении, наличия обогревательных приборов вблизи прибора, заданного температурного режима. Если же компрессор холодильника включается и через несколько секунд выключается, то агрегат неисправен.

Холодильник исправен при работе в течение 11 минут и отдыха в пределах 15 минут, но 2 минуты работы через 15 простоя — показатель, далекий от нормы. При такой работе прибор не достигает заданной температуры, что плохо сказывается на хранении продуктов, необходим ремонт холодильника на дому.

Основные неисправности холодильников в режиме работы:

• Пускозащитное реле, которое защищает мотор от перегрузок, неисправно. Холодильник выключается, пользователи слышат щелчок. Нужна замена детали.
• Вышел из строя электромотор: внутренняя обмотка оборвалась, требуется вызов специалиста.
• Компрессор греется, вследствие того, что обмотка пускового реле обрывается, холодильник отключается. Деталь в данном случае уже не отремонтируешь. Стоимость замены зависит от модели.

Ремонт или замена компрессора холодильника Атлант

Замена компрессора должна быть обоснована — это вопрос грамотной диагностики. Проверить компрессор своими руками и заменить его с полным соблюдением технологии вы не сможете, но зато имеете возможность повредить трубки агрегата, выпустить весь хладагент или нарушить балансировку агрегата.

От перегрузки начнет нагреваться внутренняя обмотка мотора, который долго не выдержит такого режима работы. Если его не будет останавливать аварийное реле перегрева, то обмотка сгорит. Ее можно поменять, хотя это трудоемкая операция.

Опыт специалистов сервисного центра подсказывает, что ремонт с заменой компрессора надежнее попыток восстановить старый, уже изношенный агрегат. Но при износе его отдельных частей, например, колец, герметизирующих прокладок, отдельных частей мотора, ремонт все же возможен. Предоставьте мастеру разобраться в причинах поломки, и он предложит вам пути решения проблемы.

Профилактика неисправностей компрессора холодильника Атлант

Составляющие компрессора холодильника делятся на две группы — это электрические (электромагнитные) и механические детали, которые взаимодействуют при работе блока. За безопасный старт системы отвечает пусковое реле, сглаживающее токи при запуске мотора. Если обмотка пускового реле компрессора пришла в негодность, то оно не работает, не направляет ток на обмотки мотора, и холодильник не запускается. Предотвратить эту поломку может грамотная эксплуатация, внимательное отношение к прибору, своевременный вызов специалиста для ремонта.

Если вы обратили внимание на характерный признак — компрессор холодильника включается и сразу выключается, то имейте в виду, что это не пройдет само собой. Причиной поломки может быть повреждение реле, износ подшипников, приводящий к заклиниванию мотора, аварийный сброс при перегреве мотора. В самых современных моделях холодильников может использоваться инверторный принцип управления мотором, при котором специальный блок изменяет частоту тока. Это очень сложные схемы, в которых цена компрессора с мотором и инвертором самая высокая среди аналогов. Стоимость замены такого блока составляет едва ли не две трети цены всего холодильника.

Следите за звуками и периодами работы агрегата — линейная схема подключения мотора компрессора с пускозащитным реле чувствительна к перепадам напряжения в сети, используйте стабилизатор напряжения.

Видео: диагностика компрессора холодильника

Видео: как проверить компрессор холодильника — прозваниваем обмотки

Видео: запуск компрессора холодильника без пускового реле

Видео: как проверить и запустить компрессор с холодильника

Видео: холодильный компрессор — виды и диагностика

Видео: вопросы об инверторном компрессоре

Видео: компрессор очень горячий и нет холода — ремонт холодильника

Как определить, что компрессор холодильника неисправен

Компрессор холодильника является одной из наиболее неотъемлемых частей холодильника, и если с ним что-то пойдет не так, вы скоро обнаружите, что ваш холодильник работает неоптимально.

Компрессор работает, сжимая и контролируя поток хладагента. К сожалению, с ними многое может пойти не так. Ниже мы определяем наиболее распространенные проблемы, которые указывают на неисправность компрессора холодильника, и способы их решения.

Холодильник слишком горячий

Холодильник недостаточно охлаждается или определенные части холодильника не охлаждаются должным образом — это два признака неисправности компрессора. Тестирование двигателя компрессора даст вам некоторое представление о том, что происходит.

Как проверить двигатель компрессора:

• Сначала снимите заднюю часть холодильника, чтобы получить доступ к компрессору.
• С помощью мультиметра проверьте, работает ли двигатель компрессора.
• Если показания показывают, что он не работает, необходимо заменить весь компрессор. В зависимости от возраста вашего холодильника вам нужно будет решить, стоит ли покупать запасную часть у производителя или пришло время для нового холодильника.
• Если тесты мультиметра показывают, что ваш компрессор работает нормально, это предполагает, что проблема связана с другим связанным компонентом.

Компрессор сильно шумит

Это довольно типичный признак неисправности компрессора. Большинство новых холодильников имеют бесшумные компрессоры, поэтому, когда один из них производит шум, это определенно нехорошо. Сначала необходимо определить источник шума. Если проблема заключается в компрессоре, может быть уже слишком поздно, поскольку шумный компрессор, как правило, является плохим компрессором и его необходимо заменить.

Как и выше, вы можете определить, вызван ли шум компрессором, проверив его с помощью мультиметра. Если тестирование показывает, что сам компрессор не является источником шума, продолжайте читать статью, чтобы найти следующий шаг.

Вентилятор не работает

Вентилятор конденсатора холодильника является важным компонентом компрессорной системы. Как вы, вероятно, знаете, если у вас есть электрическое или электронное устройство, использующее процессор, вентилятор необходим для охлаждения устройства и предотвращения таких проблем, как перегрев. Вы сможете почувствовать это, если вентилятор остановится, а холодильник начнет издавать странные звуки.

Чтобы проверить, не в этом ли проблема:

• Чтобы получить доступ к компрессору и вентилятору конденсатора, отодвиньте холодильник от стены, отсоедините его и снимите маленькую панель сзади внизу.
• Включите холодильник и дождитесь запуска компрессора. Вы также должны увидеть, как включается вентилятор.
• Вам нужен новый вентилятор, если компрессор работает, а вентилятор нет или если вентилятор шумит.
• Повторите попытку после охлаждения компрессора. Вентилятор сломан, если компрессор работает, а вентилятор нет.
• Замените вентилятор после отключения холодильника от сети. Вы сможете заказать новый вентилятор у производителя вашего холодильника

Включение и выключение компрессора

Еще одним признаком неисправного компрессора холодильника является то, что вы слышите, как компрессор включается и выключается. Если ваш компрессор работает с перебоями или вообще не работает, вам следует изучить проблему с пусковым реле. Пусковые реле компрессора могут быть повреждены скачком напряжения.

Чтобы определить, является ли проблема пусковым реле компрессора:

• Пусковое реле компрессора — это компонент, который подает питание на компрессор. Если есть проблема с реле, компрессор не будет получать питание и не сможет работать правильно.
• Самый быстрый и простой способ определить, неисправно ли реле, — снять его и потрясти рядом с ухом. Дребезжащий звук указывает на необходимость замены реле компрессора.

Чтобы устранить проблему:

• Убедитесь, что холодильник отключен от источника питания.
• Чтобы получить доступ к деталям внутри холодильника, снимите панель доступа сзади.
• Для получения более точных инструкций см. руководство пользователя или любые технические листы, прилагаемые к холодильнику.
• Во многих моделях холодильников пусковое реле компрессора можно снять вручную.
• После извлечения встряхните его и прислушайтесь к дребезжащему звуку, подтверждающему необходимость замены.
• Вы сможете заказать запасную часть у производителя вашего холодильника.
• После замены компрессор снова должен работать правильно.

Змеевики конденсатора кажутся грязными

Змеевики конденсатора являются частью компрессора холодильника, загрязнение которых может вызвать проблемы. Это связано с тем, что нечистые змеевики затрудняют эффективное охлаждение холодильника.

В результате компрессор вынужден работать быстрее и интенсивнее, что приводит к перегреву и преждевременному износу.

В худшем случае конденсатор может стать «механически заблокированным» или полностью неподвижным. В результате ни одна из частей компрессора не сможет двигаться, а холодильник не сможет производить холодный воздух.

Для очистки змеевиков конденсатора:

• Отключите холодильник от электросети.
• Снимите заднюю часть холодильника.
• Почистите катушки жесткой щеткой и соберите образующуюся пыль пылесосом.
• Теперь, когда змеевики чистые, холодильник снова должен работать нормально.

Прочитав этот список, вы, надеюсь, смогли определить, неисправен ли у вас компрессор, и выяснить, какие шаги предпринять для решения вашей проблемы.

Совместное использование

Испытание холодильных компрессоров без образования конденсата

%PDF-1.7 % 1 0 объект > эндообъект 6 0 объект > эндообъект 2 0 объект > транслировать 2018-12-17T20:22:06-08:002018-12-17T20:22:06-08:002018-12-17T20:22:06-08:00Appligent pdfHarmony 2.0uuid:e6749701-aa58-11b2-0a00-782dad0000000 :e674f727-aa58-11b2-0a00-607fff99fd7fapplication/pdf

Испытание холодильных компрессоров без образования конденсата

Р. Дирлеа, Дж. Ханней и Дж. Лебрен

Prince 9.0 rev 5 (www.princexml.com)pdfHarmony 2.0 Linux Kernel 2.
