Условные обозначения канализации и водоснабжения на чертежах по ГОСТу

Условные обозначения водопровода и канализации на чертежах указывают при строительстве частных домов и многоэтажных жилых зданий. Они выполняются по ГОСТу и не зависят от вида строения.

Вернуться к оглавлению

Содержание материала

• 1 Проект системы канализации и водопровода
• 2 Особенности проектирования узлов сточной системы и водоснабжения
• 3 Условные обозначения на чертежах
  • • 3.0.1 Горячая вода
    • 3.0.2 Холодная вода
  • 3.1 Обязательные обозначения
  • 3.2 Разметка
  • 3.3 Сантехника на чертеже
• 4 Маркировка канализации К1, К2, К3
• 5 Проектирование ливневой дождевой канализации
• 6 Нормативные акты
• 7 Инженерные сети при топосъёмке
• 8 Заключение

Проект системы канализации и водопровода

Проект системы включает расположение узлов канализации и информацию для монтажников. Это нужно для удобного и правильного чтения проекта. Поэтому условные обозначения канализации по ГОСТу буквенно-цифровые.

Проект включает:

• данные о таблице колодцев;
• план разводки труб для отведения сточных вод;
• спецификацию.

Ещё на чертеже прорисовывается информация, необходимая при монтаже канализационной системы.

План будущей канализации

Только при ответственном подходе к проектированию системы будут работать без поломок и не создадут проблем жильцам. Выполнить такую задачу без знаний и опыта самостоятельно не получится, поэтому лучше доверить работу проектировщику.

Вернуться к оглавлению

Особенности проектирования узлов сточной системы и водоснабжения

Многие владельцы жилых домов считают, что канализационная система простая и не вызывает сложностей при проектировании. Но даже оформление документации – трудоёмкий, ответственный и долгий процесс. На этом этапе нельзя пропустить мелкие просчёты, так как при эксплуатации они проявляются.

Неправильное обозначение канализации на чертеже часто приводит к непригодности жилья.

Вернуться к оглавлению

Условные обозначения на чертежах

Перед проектированием жилого здания определяются нюансы, которые могут повлиять на работу водопроводной системы. Нужно заранее узнать, есть ли рядом со строительством жилого здания централизованная сеть и могут ли из-за неё случаться перепады давления.

Если сети нет, создаётся система подачи воды локального типа. В этом случае устанавливают аккумулирующий бачок.

Этапы проекта:

1. Расчёт максимальной нагрузки на подающий трубопровод в доме (зависит от количества точек водозабора в доме и на участке).
2. Выбор вариантов для восстановления нормы водоснабжения при снижении давления в сетях.
3. Выбор прибора по подходящей схеме.

Для точного расположения обозначений водопровода на чертеже необходимо установить, из каких элементов состоит система. Цена и качество материалов для арматуры и водопроводных приборов могут быть любыми. На работе системы это никак не сказывается.

Примерная комплектация системы водопровода и обозначения схем трубопроводов:

1. Система фильтрации воды.
2. Насос.
3. Скважина или другой источник.
4. Резервуар для накопления воды с тройником.
5. Две трубы для отвода. Одна из них используется для подачи технической воды на участок, а другая – для питьевой в дом.
6. Трубопроводы для поступления горячей и холодной воды.

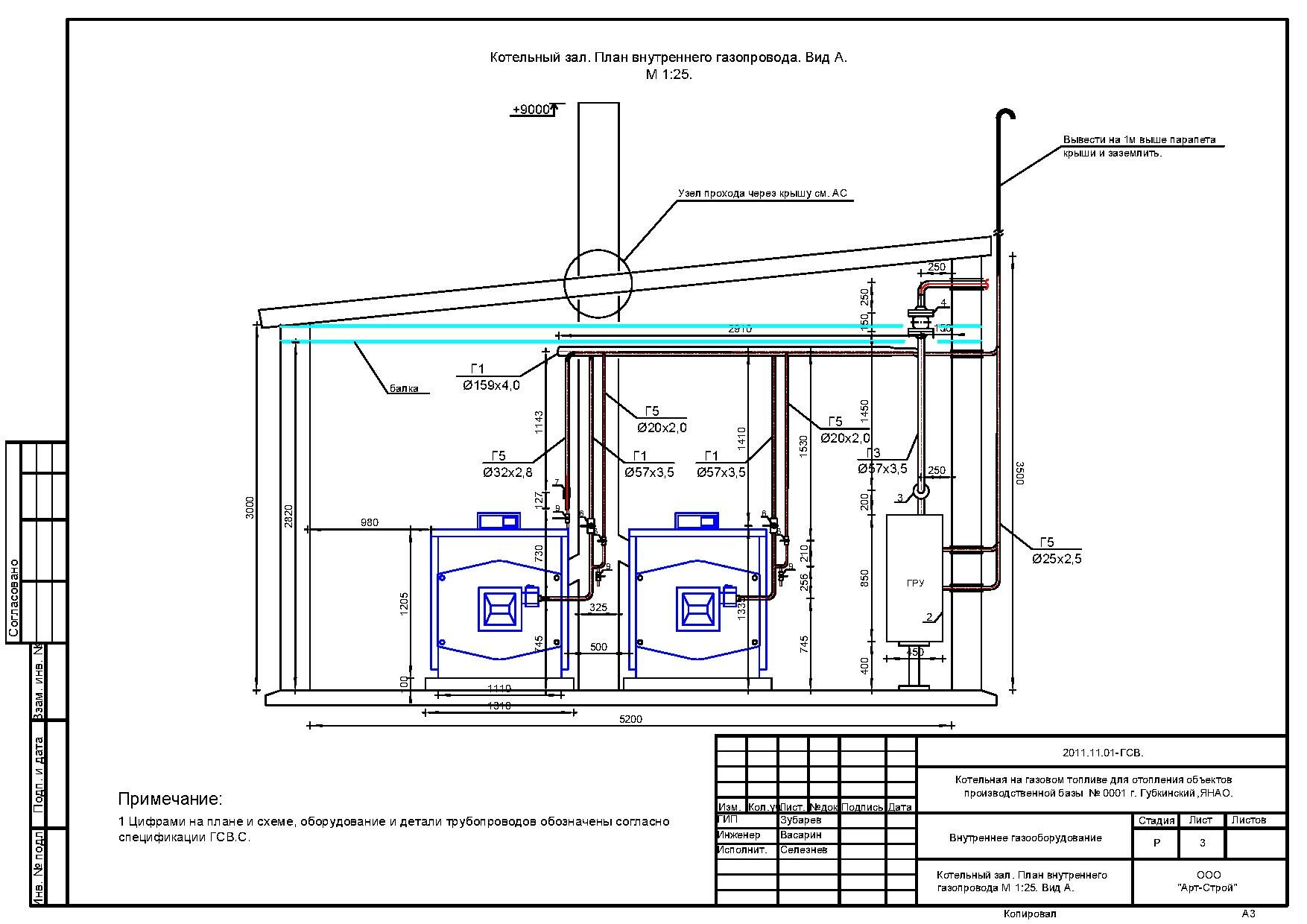

Графические обозначения трубопроводов необходимы для того, чтобы указать разводку трубопроводов.

Горячая вода

Горячую воду проводят к нагревателю. Она движется в коллектор и поступает по трубам в краны и отопительные приборы.

Холодная вода

От системы фильтрации холодная вода идёт в коллектор, который находится в доме. Затем она поступает к санитарно-техническим точкам по трубам.

Обязательные обозначения

В проекте должны быть:

• буквенно-цифровые символы;
• специальные элементы.

В проекте канализации используют 70 обозначений. Но в стандартных обычно применяют около 35

Кроме этого необходимо прорисовывать линии. Они не должны иметь разъяснений. Но если применяются элементы по регламенту отраслевых стандартов, то следует указать ссылку на нормативный документ.

Разметка

В канализационной схеме можно встретить разные линии. Они необходимы для разметки сточных вод.

Чтобы указать место заслонки и окончания отрезка детали, можно использовать линии, круги или прямоугольники

Круг с буквой обозначает установку в этом месте элементов для слива загрязнений. По букве рабочие определяют нужный прибор для установки.

Если в системе нужно установить отстойник, это место обозначают кругом.

Пример прямых и штрихпунктирных линий в проекте

Сантехника на чертеже

Обозначения водоснабжения и канализации необходимы для установки водостоков и подключения к сантехнике.

На чертеже указывают:

• унитаз;
• ванну;
• раковину;
• душевую кабину.

Сантехнику обозначают рисунками, которые помогают определить вид оборудования

Вернуться к оглавлению

Маркировка канализации К1, К2, К3

На каждом чертеже указывается отметка «К» и цифра 1,2 или 3. Маркировка зависит от назначения канализации.

Для бытовой системы применяют «К1», для дождевой – «К2», для промышленной – «К3».

В чертеже нельзя ставить символы, которые не указаны в нормативных документах ГОСТ 21.205-93 и СНиП 2.04.03-85 (СП 32.13330.2012). Это необходимо для того, чтобы рабочие могли найти нужное обозначение и правильно выполнить работу по проекту.

Использование условных обозначений по регламенту позволяет добиться нормального функционирования системы канализации надолго. Владельцы домов или квартир не будут беспокоиться о неполадках в инженерной сети.

Вернуться к оглавлению

Проектирование ливневой дождевой канализации

Для проектирования ливневой системы нужно выполнить расчёты:

1. Выбрать тип водоотвода: самосточный или принудительный. В первом случае необходимо рассчитать уклон трубы для нормального отвода сточных вод и указать маркировку.
2. Определить расположение санитарно-технических узлов в помещении и варианты их подключения к канализационной системе.
3. Выбрать тип отвода стоков канализации: централизованный или автономный. Первый подразумевает вывод отходов через общепоселковую систему канализации. Во втором случае утилизация производится через выгребную яму.

Вернуться к оглавлению

Нормативные акты

В СП 32.13330.2012 указаны требования к расчётам, насосам, смотровым колодцам, воздуховодным станциям, канализациям.

Кроме этого учитываются общие положения, глубина заложения, расчётные скорости, соединения, уклон заложения, повороты, наполнения и минимальные размеры труб.

В правилах указаны ссылки на нормативные документы, которые необходимы для проектирования системы водоснабжения и канализации.

Правила включают технологический раздел, диспетчеризацию, нормы электрических приборов, объёмно-планировочные решения, систему автоматизации, контроль технологии, систему управления, нормы для канализации в особых климатических условиях.

Вернуться к оглавлению

Инженерные сети при топосъёмке

Главная задача геодезистов при проведении съёмки – определение расположения и нанесения на топографическую карту внутренних и наружных инженерных сетей, линейных элементов.

Объектом поисковых работ и топосъёмки могут быть подземные или надземные коммуникации. Если необходимо обновить план с учётом рельефа местности или составить новую документацию, нужно изучить материалы из архива и существующую геологию участка.

При проведении топографической съёмки важно согласовать нюансы и получить разрешения с указанием схем, технических данных, проектируемых планов линейных сооружений, профилей трасс.

Затем проводят сбор данных тахеометром и GPS-устройством и выполняют камеральную обработку информации. На топографическом плане отмечают необходимые особенности рельефа, элементы канализации и водоснабжения.

Вернуться к оглавлению

Заключение

Условные обозначения в строительных проектах очень важны. При изучении материалов приходится обрабатывать большой объём информации о технике, устанавливаемой в системе. Готовый чертёж должен быть понятен и удобен для чтения.

Схемы и обозначения в проекте могут быть графическими, знаковыми или в виде бук и цифр. Два последних варианта используются чаще всего, потому что более удобочитаемые.

Для облегчения установки канализации и водопровода на объекте используют пиктограмму. С ней монтажники могут прочитать чертёж и быстро определить, где должен быть установлен каждый элемент инженерной системы.

Главное преимущество условных элементов в проекте – нанесение на чертёж не только санитарно-технических коммуникаций, но и санитарной техники. Например, смесителя, ванны, унитаза, раковины и душа. Инженерная система не выполняется без проекта.

Как правильно читать чертежи. Памятка для визуализаторов.

Я столкнулась с проблемой, что далеко не все визуализаторы умеют читать чертежи, и ничего постыдного в этом нет. Когда есть пробел в знаниях, то его конечно нужно просто закрывать. А я постараюсь вам в этом помочь.

Есть очень много деталей, важных моментов на чертежах, которые могут вызвать недоумение у впервые открывшего их.
А тут еще прибавьте, если вдруг чертежи выполнены без каких-либо таблиц, пояснений к ним. Что за условные обозначения, что они значат? Давайте разберемся.

Я писала в отдельной статье, какая документация и картинки нужны для визуализатора от дизайнера, чтобы приступить к работе.
https://vk.com/@anastasia_reese-gramotnoe-tz-dlya-…

Теперь давайте разберем каждый чертеж.

ОБЩИЙ ЧЕРТЕЖ ПОМЕЩЕНИЯ.

Лучше всего, если дизайнер может предоставить чертеж в формате DWG. Таким образом, визуализатор просто может перенести его в программу 3DsMax и быстрее возвести стены.

Для начала, дорогой начинающий визуализатор, возможно я пишу совсем уж понятные вещи, но возможно для кого-то и эта информация будет в новинку. Так вот, смотрим мы на помещение сверху.

Грамотно составленный чертеж обычно предполагает основной вход в помещение снизу по чертежу.
В условных обозначениях, а такие таблицы ОБЯЗАТЕЛЬНО должны быть составлены, для строителей, указаны обозначения на плане и пояснения к ним. В основном это будут: размерные линии, несущие стены, перегородки. Их толщина обычно указана либо в таблице, например, если она стандартная 100мм, или на плане в разных местах, потому что где-то стена может быть и 120мм, а где-то всего 80мм.

H пр. обозначает высоту проема. Обычно это дверной проем. Стандартная высота дверных проемов в России 2100мм.

H пом. Или просто H=….мм – это высота потолка. Если это проект еще на стадии ремонта, то скорее всего это высота без учета напольных поверхностей и потолка, что тоже займет определенное расстояние. Если на пол ещё можно не сильно ориентироваться, так как пара см не сильно повлияет на визуализацию. А вот потолок в некоторых местах могут опустить на 5-7-10 см.

Н ок. и Н под. -это прописаны высоты подоконника и окна. Подоконника — от пола до верхнего уровня подоконника, и окна — от подоконника до верхнего уровня окна. (Внимание не от пол до верхнего уровня окна).

Далее размерные линии показывают расстояния от стены до дверного проема (чаще всего без учета дверной коробки), затем самого дверного проема, и до окончания стены или примыкания следующей, или до следующего выступа.

Также вы можете наблюдать на чертеже указание радиаторов, их расположение, расстояния от стены, где проходит труба. Насколько они выступают от стены. Или наоборот. Возможно это конвекторы и располагаются в полу.

Кружочками указаны расположения труб и расстояния до них.

Если есть электрощиток, то это тоже обозначено на чертеже с размером от прилегающей стены и сноской, и информацией о размере щитка и высоты, на которой он расположен.

Важно не забывать о вентиляции, она тоже будет указана на чертеже. А это значит, что скорее всего она будет спрятана в короба, и это возможно заставит дизайнера опустить уровень потолка в этом месте.

Что еще не учтено:

1.Насколько выпирает подоконник, это очень важно. На чертеже это должны быть указано с размерами.

2. Иногда под окнами существуют ниши для радиаторов, и тогда батареи не выступают вперед. Это тоже должно быть указано на чертеже. Проверьте этот пункт на фотографиях помещения, возможно дизайнер в схеме забыл вам об этом указать. Так как вам понадобится эта информация в будущем, чтобы знать, где будет проходить линия штор, чтобы ткань «не лежала» в итоге на батареях.

3. Далее все выступы, ниши, балки на стенах или потолке – всё это возможно просто будет указано на отдельном чертеже. Поэтому важно ознакомиться с полным комплектом и посмотреть фотографии помещения по возможности.

Безусловно вам не нужен чертеж со стенами, где что было до возведения новых перегородок, но на нем может быть указана необходимая информация о высотах, выступах и тд. Поэтому лучше, чтобы у вас это было.

ЧЕРТЕЖ МОНТАЖА.

Этот чертеж станет основополагающим для вас, так как тут указаны новые стены. Но хочу обратить ваше внимание, что тут не указаны все необходимые размеры. Если вам был дан чертеж в DWG – вам проще. Если же только такой план, то вам придется совмещать информацию на обмерном чертеже и чертеже монтажа. Поэтому стоит попросить у дизайнера отдельный обмерный план, как должно выглядеть помещение после всех демонатжных/ монтажных работ.

На условных обозначениях появилось новым только синим – монтируемые (то есть новые) перегородки. И красным обозначена шумоизоляция. Стены со сложной конструкцией или выступами обычно указаны, и есть ссылка на развертку. Либо схематично указано рядом с чертежом, как на примере выше. Вид А показывает с какой стороны вы смотрите на конструкцию и рядом чертеж этой самой конструкции. Либо дизайнер даёт вам набросок с идеей от руки.

МЕБЕЛЬ.

Со временем вы научитесь читать чертежи, не обращая внимания на сноски, а пока я распишу вам, что может стать не понятным.

На этом плане с расстановкой мебели и оборудования будут указаны габаритные размеры мебели, и некоторые расстояния до других предметов в комнате.

Иногда дизайнер выделяет другим цветом сантехнику.

То, что указано просто квадратами или прямоугольниками всегда подписывается.

Стандартные размеры кухонных шкафов обычно 600х600мм.

Точность в нашей профессии очень важна, поэтому к этому плану обычно прилагается отдельный файл с ссылками на мебель и оборудование, которые находятся в этом помещении, это может быть word-овский документ или ссылка в виде таблицу Exсel. Обычно идет наименование, размер, ссылка в интернете на него, фотография и примечание.

Шкафы могут быть указаны вот так:

или вот так:

Заметка:

Всегда уточняйте, если эта информация не была дана, как будут задекорированы окна – тюль, портьера, французские шторы. Нужна ли будет для них ниша?
Всегда уточняйте у дизайнера, если вдруг что-то не подписано, и вы не знаете, что же это такое указано на чертеже.

РАСПОЛОЖЕНИЕ НАПОЛЬНЫХ ПЛИНТУСОВ.

Здесь просто указано схемой- в данном случае красным цветом, где проходит плинтус: с размером либо до какого предмета мебели. А в таблице прописано название модели.

Также создается и читается схема расположения потолочных плинтусов.

СВЕТ.

Отдельным чертежом вы получите план освещения. Рядом с чертежом должны быть таблица с обозначениями. На профессионально-выполненном чертеже будет указано точное наименование каждого светильника с размерами.

Люстры будут обозначаться значком бОльшего размера.

Таким образом обозначаются точечные встроенные или накладные светильники. Иногда круг внутри может быть не закрашен, что обозначает простой светильник, а закрашенный может обозначать влагоустойчивый. Соответственно, он будет располагаться в ванной комнате. Но вся эта информация должна быть указана в сноске рядом с чертежом.

Так обозначаются бра. К ним должны быть сноски с указанием высоты светильника.

Штрихпунктирной линией указывается путь, где предполагается скрытая подсветка. К ней также должна вестись выноска с указанием для чего будет подсветка. Например, для шкафов или скрытая для штор, или просто где-то в конструкции стен, потолка или мебели. И высота расположения электро-вывода.

Заметка:

Следите за тем, чтобы подвес, например, около кровати, не врезался в стену. Проверьте его диаметр.

ПЛАН ПОЛА.

Нужен будет, если в проекте предусмотрены разные виды напольных поверхностей, или перепад высот (ступень).

На схеме должны быть указаны высоты и размеры, где будет проходить линия укладки плитки, а где, например, будет уложен паркет. И приложена таблица, в которой будет расписано название материала с его размерами. Плюс, конечно вам должны быть предоставлены ссылки на выбранный материал.

Стрелочками указывается место начала укладки плитки, эта информация больше создана для строителей.

ПЛАН ПОТОЛКА.

Вам понадобится для понимания расположения любых сложных конструкций, которые должны быть указаны на чертеже. Если где-то есть перепад высот, или ниша со скрытой подсветкой, если есть балки, вентиляция.

В таблице указывается цвет и пояснение к чертежу. А также указаны отдельные схемы, как будет создана та или иная ниша. Плюс размеры, где будут проходить перепады или углубления в потолке.

РАЗВЕРТКИ.

Это схематические чертежи стен. Все профессиональные дизайнеры создают развертки каждой комнаты, где наглядно показаны некоторые предметы мебели, указана покраска, обои или тип покрывающей поверхности. Здесь наглядно видны высоты – расположение картин, декора, бра, электрооборудования, расположения шкафов, полок и тд. Указаны размеры, виды покрытий и тд.

На этом всё, если у вас есть дополнения, если я где-то что-то забыла, буду рада комментариям или личным сообщениям, чтобы дополнить статью.
