Как обозначается вентиляция на чертеже: Обозначение элементов систем вентиляции и кондиционирования

Содержание

Условные графические обозначения систем вентиляции. Таблица 1.6 — Элементы систем вентиляции


ГОСТы, СНиПы

Карта сайта TehTab.ru

Поиск по сайту TehTab.ru

Навигация по справочнику TehTab.ru:  главная страница / / Техническая информация/ / Технологические понятия и чертежи/ / Символы и обозначения оборудования на чертежах и схемах./ / Условные графические изображения в проектах отопления, вентиляции, кондиционирования воздуха и теплохолодоснабжения, согласно ANSI/ASHRAE Standard 134-2005.  / / Условные графические обозначения систем вентиляции. Таблица 1.6 — Элементы систем вентиляции

Условные графические изображения в проектах отопления, вентиляции, кондиционирования воздуха и теплохолодоснабжения, согласно ANSI/ASHRAE Standard 134-2005.

Условные графические обозначения систем вентиляции. Таблица 1.6 — Элементы систем вентиляции

Обозначение

Наименование

Код обозначения

На планах и разрезах

На схемах

Дефлектор вентиляционный (воздуховода) 1.
6.01
Зонт вентиляционный (воздуховода) 1.6.02
Заслонка (дроссель-клапан) вентиляционная (воздуховода) 1.6.03
Шибер вентиляционный (воздуховода)
Клапан обратный вентиляционный (воздуховода) 1.6.05
Клапан дымоудаления вентиляционный (воздуховода) 1. 6.06
Клапан огнезадерживающий вентиляционный (воздуховода) 1.6.07
Дверь для обслуживания 1.6.08

—
Люк для чистки воздуховодов		 1.6.09

—

 Лючок для замера параметров воздуха 1.6.10

—

 Узел прохода вентиляционной шахты 1. 6.11
Вставка гибкая вентиляционная (воздуховода) 1.6.12
Шумоглушитель вентиляционный (воздуховода) 1.6.13

Дополнительная информация от TehTab.ru:


Нашли ошибку? Есть дополнения? Напишите нам об этом, указав ссылку на страницу.

TehTab.ru

Реклама, сотрудничество: [email protected]

 Обращаем ваше внимание на то, что данный интернет-сайт носит исключительно информационный характер. Информация, представленная на сайте, не является официальной и предоставлена только в целях ознакомления. Все риски за использование информаци с сайта посетители берут на себя. Проект TehTab.ru является некоммерческим, не поддерживается никакими политическими партиями и иностранными организациями.

Аксонометрия отопления и вентиляции коттеджа © Геостарт

Рубрика: Ремонт и инженерка

Аксонометрия отопления, вентиляции подразумевает получение наглядного 3D изображения проектируемого трубопровода в соотношении с реальной обстановкой и в полноценной комплектации (со всеми элементами дополнительного характера).

Чертеж аксонометрической проекции чертят вручную или с помощью специальных программ. При этом обязательно учитывают требования государственных стандартов, а также свода нормативов и правил при строительстве.

Понятие аксонометрии

Простыми словами, это двух-или трехмерная проекция, позволяющая максимально тщательно прорисовать все нюансы отопительной системы. Проект осуществляется не только в плоскости для того, чтобы показать малейшие уклоны и детали.

Интересно! Подробная схема в нескольких проекциях применяется только в отношении проектирования систем отопления для малоэтажных зданий. В многоэтажках (более 5 этажей) со всеми нюансами зарисовывается только основной разводящий узел. Преимущественно это чердачный или цокольный этаж с отводами, характеризующими количество стояков.

Аксонометрическая схема системы отопления получается посредством параллельного проецирования в заданной плоскости аксонометрических проекций. Одновременно с этим используется система прямоугольных координат ОХYZ, к которым она окажется отнесена.

Важно! Правильное изображение направления проецирования выполняется так, чтобы оно не совпадало с координатными осями.

Варианты проекций

Это стандартизированное понятие, контроль за которым возложен на нормативную документацию, утверждённую на федеральном уровне.

Чертёжная проекция может быть одной из следующих:

  • С направлением, перпендикулярным основной плоскости (диметрической, изометрической).
  • С направлением, не перпендикулярным основной плоскости. Здесь деление осуществляется на 3 вида: фронтальную изометрическую; фронтальную диметрическую; горизонтальную изометрическую.

Правила и схемы составления проекта

Выполнение любой исполнительной документации осуществляется по определённой схеме с алгоритмом, в котором используются условные обозначения и правила оформления. Это условие распространяется и на аксонометрические схемы отопления, кондиционирования, вентиляционных каналов. В случае составления с помощью компьютерной программы, соответствующие нормативы применяются по умолчанию.

Данные, необходимые для определения мощности вентиляционной системы и прочая информация, касающаяся технических данных приведены в соответствующих государственных стандартах, а также в строительных нормативах и правилах.

Здесь же приводятся сведения, касающиеся кратности воздухообмена, нормативного значения температуры окружающего воздуха и его влажности. Именно этими величинами и определяется комплектация и сложность аксонометрических систем водопровода, отопления, вентиляции.

Условные обозначения

Аксонометрия отопления составляется по сметным расчётам, определяющимся с учётом климатических особенностей, теплоизоляционных характеристик строения, вида используемого оборудования и иных комплектующих, входящих в состав теплоснабжающей системы. С опорой на эти данные происходит монтаж.

Схема отопления снабжена следующими условными знаками:

  • Т1 – подающая линия трубопровода на отопительный котёл.
  • Т2 – обратная ветвь от отопительного котла.
  • Т11 – подающая линия трубопровода системы отопления.
  • Т21 – обратная ветвь отопительной системы.
  • Ст – стояк системы отопления.
  • ГСт – главный стояк системы отопления.
  • В1 – подача холодной воды.
  • Т3 – трубопроводная линия с горячим водоснабжением.
  • Т4 – трубопроводная линия циркуляционной ГВС.
  • А – трубопровод вентиляционной системы.
  • Г – газоснабжающая ветвь трубопровода.

Что должно быть отображено

Аксонометрия системы водопровода, отопления отражает всю максимальную информацию, касающуюся трубопровода. В частности, в ней отображаются:

  • Существующие трубопроводы и их диаметр.
  • Места, где требуется дополнительная теплоизоляция.
  • Уровень осей каждого трубопровода, отмеченные относительно нулевой отметки, значение которой указано в описании.
  • Количество и расположение опор, компенсаторов, подвесов. Информация о них прописывается в полке-выносе, под которой следует уточнить тип описываемого фрагмента. Здесь же информируется о документе, соответствующем данному элементу.
  • Уклон разлива (если их наличие необходимо согласно техническому условию. Например, в гравитационной системе или коттеджах с верхним розливом).

Важно! Если на горизонтальном участке розлива имеется один или несколько розливов, необходимо указывать их размер.

Помимо вышеперечисленного аксонометрия отопления должна содержать сведения о таких компонентах системы:

  • Вид установленной запорной арматуры. Сведения о кранах и вентилях указываются в полке-выносе, под которой делается уточняющая запись. В нижней части располагается номер элемента согласно эксплуатационного каталога.
  • Стояки и лежнёвки указываются, если есть горизонтальные участки. Он так же указываются с подробными эксплуатационными обозначениями.
  • Характеристики, расположение и количество радиаторов, конвекторов и иных отопительных приборов.

В отношении вышеупомянутых приборов отопления необходимо указывать их основные характеристики и их тип:

  • Все данные по секциям.
  • Коэффициент теплоотдачи в радиаторах секционного типа, материал.
  • Данные по ребристым радиаторам.

Полезно! Относительно иных, нестандартных элементов отопления, при составлении аксонометрии отопления, следует указывать их коэффициент теплоотдачи и подробное описание.

Обязательные заключительные элементы:

  • Любые отопительные установки (элеваторные узлы, циркуляционные насосы, котлы, печи с теплообменниками, тепловые насосы).
  • Приспособления закладного характера, к которым относят масляные стаканы, использующиеся для контроля за температурой, а также отводы и установленные в них контрольные вентили, применяющиеся для измерения давления в отопительной системе.
  • Приборы, на которые возложена функция измерения значения коэффициента теплоотдачи системы отопления.

Важно! Отмечается всё вышеупомянутое в схематичном изображении строго в приписанных к ним обозначениях.

Вышеупомянутые стандарты прописывают очерёдность, в которой должны заноситься аксонометрические сведения о системе отопления. Порядок перечисления элементов выглядит следующим образом:

  • В первой графе указывается отопительные агрегаты (котёл, радиатор, печь).
  • Во второй – арматура запорного и регулирующего характера (вентили, краны, дроссели, заглушки, клапаны).
  • Далее – прочие детали системы отопления (сбросы, грязевые хранилища, отстойники, расширители).
  • В следующую очередь в аксонометрии отопления указываются конструкции, работающие по закладному принципу. К ним относятся масляные стаканы, а также отводы, в которых устанавливаются контрольные вентили.
  • Затем указываются характеристики трубопроводов с отдельной спецификацией к каждому диаметру. Наличие отводов, фланцев, крестовин под сварку и болтов не указывается.
  • Последним пунктом в описание заносятся сведения об используемой теплоизоляции (наименование, характеристики).

Интересно! Фактически в многоквартирных домах закладные карманы остаются пустыми. Устанавливаемые в них термометры и манометры снимаются после пробного запуска системы. Причина демонтажа связана с плохо закрывающимися дверями подсобных помещений и высокой стоимость измерительного оборудования.

Требования к масштабированию

В зависимости от сложности отдельного элемента для него может составляться выносная схема. Например, в отношении распределительных узлов аксонометрия отопления имеет отдельный чертёж, выполненный в масштабе 1 к 50 либо 1 к 100.

При этом относительно всего аксонометрического проекта используется значение 1 к 200 либо 1 к 100. С целью получения детальных отображений отдельных фрагментов отопительной системы применяются и более крупные величины: 1 к 5, либо 1 к 10.

Чтобы упростить последующую эксплуатацию и обслуживание теплоснабжающих систем, указывают разбивочные оси строения. Обязательным условием в данном случае является отметки о расстояниях, размерах площадки, возвышенности над уровнем пола. Предпочтительнее (но не обязательно), если на чертеже будет указано количество секций каждого радиатора. Для трубопроводов с трубопроводом, построенным из труб ребристого типа (как упоминалось ранее), прописывается диаметр, количество и длина.

Аксонометрия отопления, выполняющаяся для каждого участка по отдельности (например, для этажей, помещений) должна иметь уникальное наименование. Например, могут использоваться такие названия:

  • «Проект первого этажа» — для плана, составленного в отношении 1-го этажа многоэтажного дома.
  • «Проект 1-2 этажей» — совмещённый план, характеризующий аксонометрические данные сразу за 2 этажа.
  • «Проект котельной» — план, описывающий конструктивные особенности трубопровода, отопительного оборудования, фитингов и иных компонентов, установленных в котельной загородного коттеджа, многоквартирного дома, учреждения.

Полезно! На аксонометрических чертежах системы отопления трубопроводы, имеющие большую длину обозначаются разорванной, пунктирной линией. Кроме того, обязательно вносится отметка, отображающая реальную протяжённость этого участка.

Основные правила

Как упоминалось ранее, основные критерии, касающиеся составления аксонометрической проекции систем отопления, вентиляции или кондиционирования, прописаны в государственном стандарте 21.602-2003.

Общие положения согласно госстандарту

Согласно ГОСТ 21.602-2003, аксонометрия отопления разрабатывается в соответствии с условиями, отсылающими нас к ГОСТ 21.101 и ряду дополнительных государственных стандартов. Следуя ссылке в рабочую документацию попадают такие бумаги:

  • Чертежи рабочего назначения, использующиеся при проведении работ строительно-монтажного плана (чертежи ОВ).
  • Эскизы, изображающие общие виды изделий нетипового плана.
  • Документы, подтверждающие специфику и качество применяемого оборудования и комплектующих.

Важно! Наличие опросных листов, локальной сметы и габаритных чертежей может требоваться только по согласованию с заказчиком.

К перечню основных чертежей ОВ относят:

  • Общую информацию по рабочим схемам.
  • Проекты, разрезы, схемы монтируемых систем и их установок.

Важно! К числу основных чертежей ОВ разрешено относить монтажные схемы теплопунктов при условии диаметра их ввода, не превышающего значения в 150 мм.

Каждая система получает название, которое строится из соответствующей марки (указанной в таблице, приведённой на изображении). Вторым значением выступает порядковый номер системы в границах вышеупомянутой марки.

Установки отопительных систем получают названия, аналогичные системам, в состав которых они входят.

Отдельные компоненты системы отопления получают обозначение, построенное исходя из марки, приведённой в таблице на изображении и порядкового значения каждого фрагмента в её пределах.

Возможно индексирование отдельных стояков посредством использования прописных букв. Действует данное условие только в отношении стояков.

Линия трубопровода в аксонометрии систем вентиляции или отопления, а также их компоненты, отображаются графическими схематическими знаками, перечень которых упоминался ранее. Такая маркировка утверждена согласно ГОСТ 21.206, содержащем все необходимые таблицы, характеризующие условия их использования.

Как сделать аксонометрию

Как стало очевидно, сведения, содержащиеся в исполнительной документации, прописываются в соответствии с установленным алгоритмом сокращённых обозначений и маркировки. Самым простым способом создания изометрического изображения посредством использования архитектурных программ, является использование AutoCAD. Работа с ней начинается с выбора подходящей плоскости, после чего с помощью встроенных вспомогательных инструментов подбираются заданные параметры, осуществляется искомое построение.

Важно! Как уже упоминалось, основное достоинство работы со специальными программами – это наличие всех нормативов и правил в базовых настройках (система подсказывает нужные параметры самостоятельно). С помощью таких виртуальных помощников аксонометрия вентиляции или отопления кажется не такой и сложной задачей.

AutoCAD – это двух- или трёхмерная программа, предназначенная для архитектурного проектирования в автоматизированном режиме. Впервые выпущена в 1982 г. Сегодня нашла применение практически во всех отраслях промышленности и строительства. В том числе и частном, малоэтажном. Уровень её локализации построен так, что она способна работать на 18 языках. На русский переводится не только справочная документация, но и весь интерфейс, включая командную строку. Исключением русифицированной версии является руководство по программированию.

Ручная сборка

Если аксонометрия вентиляции, отопления, кондиционирования строится вручную, без использования программ, необходимо учитывать требования указанных ранее государственных нормативов. Такой вариант относится к наиболее сложным и подразумевает создание 2 видов: зарисовки и полноценного чертежа.

Зарисовка — это вариант не официальный. Поэтому в отношении него не распространяются строгие требования. А на чертеж возлагают определенные обязательства. В первую очередь это касается следующего:

  • Выбора верного угла обзора. Этот пункт является первоочередной задачей, которую должен решить проектировщик. Облегчит выполнение задания подробный анализ поэтажного плана (для зданий из нескольких этажей). Располагаться чертёж должен таким образом, чтобы низ прилегал к проектанту, левая рука находилась чуть ниже первой оси строения, а правая – под последней осью. Ближней точкой фасада должен стать левый угол здания. Это и будет использоваться в роли отправной точки аксонометрического чертежа.
  • Выявление ориентации линии трубопровода. Решение этой задачи намного проще. Сеть, которая идёт параллельно ближней и дальней стене строения, изображается как горизонтальная линия, параллельная стенам.
  • Правильное масштабирование.

Полезно! Если размеры чертежа не умещаются на лист, возможны разрывы. В этой ситуации на чертежах (на обоих листах) ставится пунктирная линия.

Аксонометрия отопления аналогично и другим линиям трубопроводов, осуществляется в соответствии с требованиями вышеупомянутых государственных стандартов. В дополнение следует отметить необходимость соблюдения таких условий:

  • Построение выносных линий воздуховода. Здесь следует отобразить геометрические проекции, характеристики, форму и пропускную способность в каждом канале. К каждой ветви трубопровода прикладывается описание в виде сноски с полкой. Над последней помечается сечение, длина и ширина. Если применялась труба круглого сечения – диаметр. Снизу записывается мощность, обозначаемая в кубометрах.
  • Слева или справа от схемы расчерчиваются метки высот. С их помощью происходит ориентация правильного расположение системы трубопровода в строении. Стартовая метка отображает уровень чернового пола, от неё и начинается последующий отсчёт. Значения прописываются в миллиметрах. Отображение линии, выполненной из прямоугольных труб измеряется от нижних граней, круглых – от центра окружности.
  • Обозначение рекуператоров, вентиляторов, калориферов и фитингов происходит согласно утверждённым символам, прописанным в ГОСТе.
  • Если разрабатывается местная вентиляция с индивидуальным откосом либо зонтиком, чертёж должен отображать все существующие контуры оборудования. Выполняется это с помощью контура с выноской или отдельной маркировкой.
  • При разработке аксонометрии системы вентиляции на схеме отражаются существующие смотровые люки. Пометки вносятся по принципу, аналогичному работы с воздуховодными каналами: делается выноска, над которой записывается марка изделия. Снизу пишется номенклатурный номер из проекта.
  • Дополнительной навесное оборудование измерительного характера (манометры, датчики, приборы учёта) указывается в соответствии с условными обозначениями.
  • Пролёты, обработанные теплоизоляцией или огнезащитными составами, указываются с пометкой об их величине и характеристиках изоляционного материала.
  • При наличии сложных вентиляционных систем (на больших объектах) трубопровод может проходить через всё здание. Места пересечения со стенами, перегородками и плитами перекрытия помечаются и маркируются. Разметка стен происходит с помощью осей здания.
  • Маркировка приточных воздуховодов обозначается буквой «П», вытяжных – «В». После буквенного значения пишется цифра, означающая порядковый номер указанного трубопровода. Поэтому в одной аксонометрии системы вентиляции могут встречаться как П1, так и В1 и так далее, в зависимости от количества отдельных ветвей.
  • Маркировка вентиляторов происходит согласно линиям, на которых они установлены.
  • Масштаб – обязательное условие, которое должно присутствовать на любом чертеже. Асконометрические проекции не исключение.

Оборудование для отопления

Все оборудование делится на основное и вспомогательное. К первым относят котлы или иные нагревательные элементы, к дополнительным – радиаторы, трубопроводы и вся существующая арматура.

Для определения характеристик требующегося оборудования необходимо знать величину удельной мощности котла. Она, в свою очередь может варьироваться в зависимости от климатических особенностей региона.

Полезно! Для Москвы и московской области его значение колеблется в интервале от 1,2 до 1,5 кВт.

С учётом на эти поправки осуществляется расчёт мощности нагревательного конвектора по классической математической формуле:

Wкотла = S х W / 10:

  • W – расчётная мощность обогревательного элемента.
  • S – общая площадь отапливаемого помещения.

Насосное оборудование может быть тепловым или циркуляционным. Без него отопительная система загородного коттеджа просто не сможет нормально функционировать, что приведёт к повреждению котла. Характеристики водяных помп подбираются в строгом соответствии с техническими характеристиками отопительных агрегатов и линий трубопровода. Кроме того, они должны быть такими:

  • Простыми в монтаже, демонтаже и эксплуатации.
  • Малошумными и экологичными.
  • Надёжными с соответствующих длительным сроком эксплуатации.

В малоэтажно частном строительстве применяется 3 вида систем отопления.

Классический двухтрубный принцип действия. В таких системах подача горячей воды осуществляется по одной ветви, а возвращается по другой (обратке). Помпа в таких магистралях устанавливается в возвратный трубопровод.

Полезно! Наличие водяного циркуляционного насоса определяется в зависимости от протяжённости теплоснабжающей магистрали, площади помещения, диаметра трубопровода и целого ряда дополнительных условий. В некоторых случаях (малая ветвь трубопровода, мощные котёл с встроенным насосным оборудованием) наличие помпы может и не понадобиться.

Система с вертикальным стояком. Принцип действия аналогичен ранее описанному способу. Отличие заключается в том, что циркуляционная помпа устанавливается на подающую ветвь трубопровода. Это обеспечивает циркуляцию горячей воды через верхние радиаторы и самопроизвольное «стекание» в батареи нижней системы. Таким образом подача происходит стандартным способом – по одной трубе, возвращение – по другой.

Полезно! Различие может происходить в зависимости от расположения разводки. Встречаются трубопроводы с нижней или верхней разветвительной системой.

Однотрубные схемы предполагают циркуляцию теплоносящей жидкости в последовательном цикле: от одного радиатора к другому, с возвращением в котёл. Такой принцип самый простой, но менее эффективный. Последнее условие становится причиной того, что однотрубное устройство используется крайне редко и преимущественно в дачных домах. В качестве источника для обогрева строений, предназначенных для постоянного проживания, такой метод не применяется.

Расчёты мощности

Определение мощности отопительного оборудования выполняется с учётом целого ряда характеристик отопительной системы и эксплуатационных особенностей здания. Все они отображаются аксонометрией отопления. Зависят они от следующих параметров:

  • Материала и теплоизоляционных характеристик несущих стен и перекрытий.
  • Максимального потребления тепловой энергии для каждого помещения (по отдельности).
  • Типа и количества радиаторов, а также количество секций в них.
  • Количества стояков, ответвлений, контуров (если имеются).
  • Вида присоединения отопительного оборудования.
  • Параметров трубопровода и запорных элементов.

После того, как расчёты проведены, все они отображаются в документации. Аксонометрия отопления – это не только графическое изображение всех фрагментов трубопровода, но и подробное описание вспомогательных и эксплуатационных характеристик линии. Поэтому информация, полученная в результате перечисленных ранее вычислений, должна обязательно прилагаться к составляемому проекту.

Аксонометрическая схема вентиляции коттеджа

Аксонометрия вентиляции разрабатывается по принципу, аналогичному построению чертежа, описывающего подробности строения системы отопления. В ней указываются точные координаты представления точки, а также ветви прохождения коммутаций. Визуальный обзор схож с описываемым ранее: проект выполняется в 3 проекциях, с условием того, чтобы схематичное изображение показывало устройство в разных плоскостных уровнях.

Что должно быть отображено

В первую очередь аксонометрия вентиляции должна отображать максимально точную информацию о прохождении трубопровода и местах установки его элементов. К ним относят:

  • Вентиляторы.
  • Воздуховоды.
  • Клапана.
  • Заслонки.
  • Решетки.
  • Ревизионные люки.
  • Распределители и прочие приспособления, входящие в состав вентиляционной системы.

Помимо этого, аксонометрия вентиляции отображает характеристики установленных фрагментов, размеры клапанов, переходников, пропускные способности вспомогательной фурнитуры.

Полезно! Максимально построенная схема станет основным документом, использующимся в последующем монтаже. Любое неверное значение может привести к нарушению циркуляционных функций и неправильной работе трубопровода.

Как должна выполняться аксонометрия

Аксонометрия вентиляции создаётся с оптимальным углом наклона, обеспечивающим максимальное качество отображения всей системы. При этом необходимо создать условия, снижающие количество пересекающихся участков и иных мест, обзор которых затруднён. Грамотный подобранная обзорная точка позволяет получить наилучшее представление о конфигурации и нюансах вентиляционного трубопровода.

Каналы вентиляционного трубопровода изображаются как сплошные линии. Характеристики прописываются с помощью выносных линий. При этом необходимо указывать диаметр/ сечение воздуховодов, их пропускную способность, а также расход циркулирующего через него воздуха. Изображение вертикально расположенных трубопроводов делается вертикальными линиями. Горизонтальные – перпендикулярно, параллельно полу.

Аксонометрия вентиляции, аналогично чертежам, касающимся систем отопления, являются основным чертежом, которым руководствуются монтажники. Это объясняет строгую выдержку заданного масштаба при разрисовке одной схемы. Она должна быть «привязана» к строению таким образом, чтобы принадлежность к той или иной части строения была очевидной и не вызывала сомнений.

Схематичное изображение содержит все ключевые и вспомогательные элементы, входящие в состав вентсистемы. В нём отображается не только трубопровод, но и иные компоненты:

  • Вентиляторы, установленные отдельно или в каналах.
  • Местные отсосы «зонты».
  • Краны, задвижки и прочая запорная арматура.
  • Решетки.

Каждый из присутствующих элементов маркируется цифрой или буквой, что делает чтение схемы простым и понятным.

Важно! Такая маркировка позволяет избежать неразберихи и вероятности «разночтения» при проведении монтажных работ.

Пример простейшей схемы

Создание эффективной вентиляционной системы – один из основных моментов, влияющих на благоприятный микроклимат внутри коттеджа. Вентсистема может работать, как принудительно, так и естественно. Причем результат зависит от множества причин: вида строительного материала, из которого построены несущие стены, перекрытия, внутренней планировки, количества этаже и целого ряда других факторов.

Рассмотрим самый простой вариант проектирования вентиляционной системы на конкретном примере. Схематично изображение приведено ниже, а описание к нему – чуть далее.

«Расшифровка» схемы:

  • Отверстие для вытяжной вентиляции, оснащённое решеткой и мембраной.
  • Вентиляционная отдушина в раме окна.
  • Вентиляционная отдушина в стенах. Защищена заслонкой и фильтром.
  • Отверстие, обеспечивающее циркуляцию воздушного потока в межкомнатной перегородке.

Заключение

Разработать аксонометрическую систему водопровода, отопления, вентиляции, кондиционирования можно и самостоятельно, но для этого понадобится специальная программа. С её помощью вы легко построите графический рисунок, эскиз, схему. Облегчит задачу любой навык работы с чертежами и компьютерными инженерными помощниками. Полученное изображение будет отображать все линии трубопровода, краны, вентили и прочие элементы системы, что существенно облегчит последующий монтаж.

автор

Михайлов Артём

Как читать чертежи воздуховодов HVAC?

Чертежи воздуховодов — это чертежи ОВиК, на которых показано расположение канальных систем кондиционирования воздуха и механических систем вентиляции. Они очень важны для инженеров HVAC. Итак, как вы читаете чертежи воздуховодов HVAC?

Чтобы прочитать чертежи воздуховодов ОВКВ, начните с определения местоположения и деталей оборудования ОВКВ. Затем посмотрите на подсоединенные воздуховоды и размеры их воздуховодов, а также соответствующие фитинги воздуховодов. Затем определите тип решеток и количество решеток, связанных с воздуховодом, и, наконец, проверьте направление воздушного потока в системе воздуховодов.

Новичкам может быть трудно понять термины, символы и значки, используемые на чертежах воздуховодов ОВКВ. Поэтому я разобью этот пост на две части; а) системы кондиционирования воздуха и б) системы механической вентиляции. Затем я объясню их раздел за разделом для облегчения понимания.

Системы кондиционирования воздуха

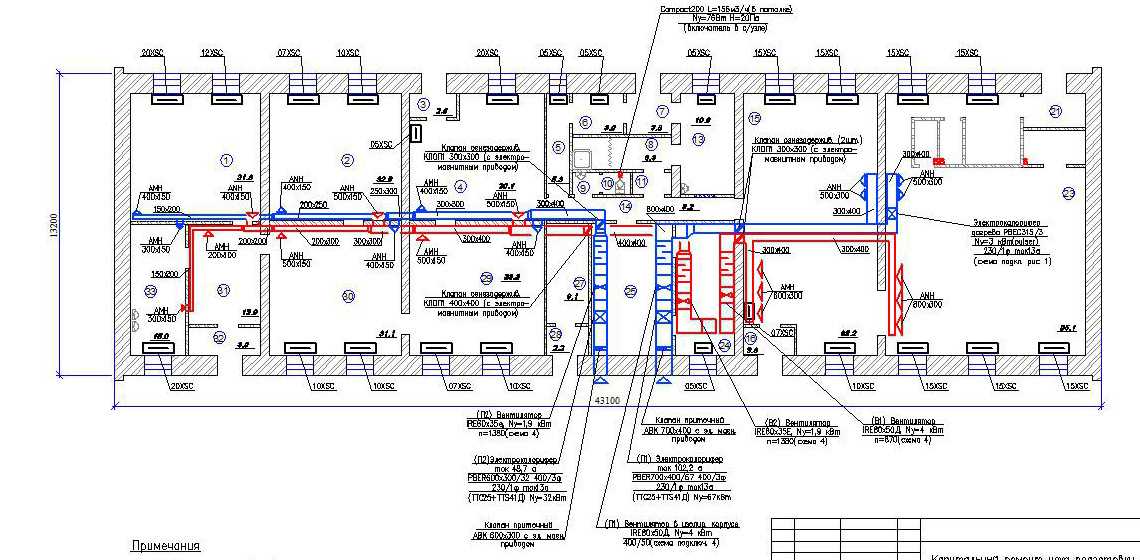

Прежде чем мы перейдем к этому, ниже приведен типичный чертеж схемы канального кондиционирования воздуха. Я буду увеличивать различные разделы для объяснения. Это для того, чтобы вам было легче следовать, если у вас есть такой же рисунок.

Компоновочный чертеж канального кондиционера

Маркировка оборудования и подробные данные

Подобно вентиляторам, блоки кондиционирования воздуха также имеют маркировку и некоторые детали, написанные на заводских чертежах. Детали, включенные в чертеж, следующие:

Название метки > Торговая марка > Модель > Холодопроизводительность > Воздушный поток > Статическое давление > Вес

Однако, если чертеж слишком перегружен, некоторые детали могут быть исключены. На приведенном выше рисунке показаны только наиболее важные имена тегов, емкость и воздушный поток.

Имя тега следует тому же принципу, что и в предыдущем курсе о системе вентиляции. Каждая крупная единица оборудования должна иметь имя тега, включая панели управления.

AHU означает блок обработки воздуха, а FCU означает фанкойл. Если CHW добавляется перед AHU/FCU, все это означает фанкойл с охлажденной водой.

Общие сокращения, используемые для кондиционеров, следующие:

40
Акроним Описание
AHU Air Handling Unit
FCU Fan Coil Unit
CHW Chilled Water
CW Condenser Water
IDU Indoor Unit
ODU Наружный блок
CHWP Насос охлажденной воды
CWP Водяной насос конденсатора
VRV Переменный объем хладагента
VRF Переменный расход хладагента (такой же, как у VRV)
Сокращения для кондиционеров воздуха в час или единица измерения производительности по британским тепловым часам. . Однако некоторые люди предпочитают использовать другие единицы измерения.

По сути, существует только 4 единицы измерения холодопроизводительности:

  • БТЕ/ч или БТЕ = Британская тепловая единица в час
  • RT или тонна = тонна охлаждения (1 RT равна 12 000 БТЕ/ч)
  • кВт = киловатт (1 кВт равен 3 412 БТЕ/ч)
  • л.с. = 90 л.с. /час)

Включение размеров и веса оборудования очень удобно, если на чертеже достаточно места. Монтажникам нужны размеры и вес при работе с логистикой и размещением оборудования.

Обратите внимание, что на контрольной панели имеется дополнительная надпись «над потолком», указывающая на то, что ее следует устанавливать над потолком, а не под потолком. При этом предполагается, что вы знаете, как поставить потолочный люк под щитом управления для обслуживания и ремонта.

Жесткий воздуховод, фитинги и гибкий воздуховод

Размер воздуховода, переходник воздуховода и направляющий аппарат рисуются так же, как и воздуховод вентиляционной системы. Однако в системе кондиционирования воздуха используется несколько новых терминов.

Обычные аббревиатуры, используемые для системы кондиционирования воздуха:

аббревиатура Описание
SA Поставка воздуха
RA.0039 Вернуть воздух
SAD Поставки воздушного воздуховода
RAD Возврат воздухопрокат
FAD Свежий воздушный воздух
9999. СПИСОВ ДАМЕР999999999999999999 гг. показано на приведенном выше рисунке. Если жесткий воздуховод подведен очень близко к решетке без гибкого воздуховода, это означает, что гибкий воздуховод НЕ используется, а используются только жесткие воздуховоды.

Для канала кондиционирования воздуха размеры указаны без учета изоляции канала. Следовательно, если вы определяете что-либо, связанное с тем, сколько воздуховод занимает пространства, вам необходимо сослаться и добавить толщину изоляции к размеру воздуховода, указанному на чертеже, если не указано иное.

Диффузоры приточного воздуха и решетки возвратного воздуха

Если присмотреться, некоторые решетки прикреплены к гибкому воздуховоду, а некоторые нет. Те решетки, к которым прикреплен гибкий воздуховод, являются диффузорами приточного воздуха. Решетки без гибкого воздуховода являются решетками возвратного воздуха.

Некоторые из распространенных сокращений, используемых для решеток:

  • SAG = решетка приточного воздуха
  • SAD = диффузор приточного воздуха
  • решетка0104

Исходя из расположения диффузоров приточного воздуха и решеток возвратного воздуха на приведенном выше чертеже, мы знаем, что эта система предназначена для использования всего потолка в качестве пространства возвратного воздуха для установки кондиционирования воздуха.

Кроме того, возле наружной стены имеется целый участок потолочной рециркуляционной камеры, который позволяет холодному воздуху возвращаться обратно в вентиляционную установку, проходя через пространство над потолком. В то же время холодный воздух также возвращается обратно в приточно-вытяжную установку через решетки возвратного воздуха.

Заслонки и VAV

Заслонки, используемые в системе кондиционирования воздуха, аналогичны системе вентиляции. Здесь у нас есть VAV или переменный объем воздуха, который представляет собой коробку, которая регулирует количество подаваемого воздуха в определенное пространство.

Как правило, для VAV требуется прямой зазор (около 600 мм) спереди и сзади. Как вы можете видеть на приведенном выше рисунке, перед установкой VAV остается достаточно места.

Теги рядом с VAV, такие как C2, G2 и A2, — это просто названия, данные каждому типу VAV, чтобы мы могли лучше читать и не устанавливать неправильный тип, поскольку снаружи VAV выглядят более или менее одинаково.

Внутренняя изоляция воздуховодов

На приведенном выше рисунке вы можете видеть, что внутри воздуховодов кондиционирования воздуха нарисована пунктирная линия. Пунктирная линия начинается от кондиционера и охватывает лишь небольшой участок воздуховода.

Указывает на необходимость изоляции внутри воздуховода. Внутренняя изоляция воздуховодов необходима для уменьшения шума, передаваемого от кондиционеров в офисные помещения через воздуховод.

Трубы для охлажденной воды и конденсата

Трубы для кондиционирования воздуха могут быть выполнены в нескольких формах. Наиболее распространенной является пунктирная линия, как показано на рисунке выше. Линии с кругами часто используются для конденсатных труб. Тем не менее, нет фиксированного правила, и вы всегда можете обратиться к легенде для подтверждения.

Панель управления и термостат

Большинство панелей управления изображены так, как показано на рисунке выше. Некоторые люди могут не закрашивать половину прямоугольника, но обычно имеют форму прямоугольного прямоугольника с диагональной линией. Что касается термостатов, у них всегда есть слово «Т», будь то внутри круга или квадрата.

На приведенном выше рисунке каждый термостат соответствует одному VAV. Следовательно, на чертеже показано много термостатов. Как правило, на один кондиционер устанавливается только один термостат.

Потолочные смотровые колодцы

Я бы посоветовал всем включать квадратные потолочные люки в свои рабочие чертежи, где это необходимо. Часто люди пропускают потолочные люки. Позже у них возникают споры из-за большого количества заказов от подрядчика по потолку. Иногда споры заканчиваются тем, что потолочные люки опустошаются, что создает много проблем для будущего обслуживания.

Механическая система вентиляции

Ниже представлена ​​типовая система дымоудаления в подвале. Я буду увеличивать различные разделы для объяснения. Это для того, чтобы вам было легче следовать, если у вас есть такой же рисунок.

Маркировка оборудования и технические характеристики

Хороший чертеж ОВиК включает маркировку оборудования и несколько важных спецификаций вентилятора. Маркировка оборудования обычно устанавливается консультантом по мониторингу и оценке, и вы должны следовать формату, чтобы избежать путаницы.

Имя метки

Обычно имя метки оборудования включает в себя систему, где она расположена, вытяжной или приточный воздух, а также номер вентилятора. Некоторые имена тегов длиннее в зависимости от сложности проекта.

Пример имени тега оборудования показан на приведенном выше рисунке как: «SSF/B1/EA/3» . Он читается как: «Вентилятор дымоудаления / Подвал 1 / Вытяжной воздух / Вентилятор номер 3» . Прочитав только название тега, мы знаем, что это вентилятор дымоудаления, расположенный в подвале 1, и есть еще два таких же вентилятора.

Спецификации

После имени тега оборудования у нас есть ряд спецификаций, взятых из спецификации вентилятора. Причина, по которой мы «дублируем» и помещаем их в рабочий чертеж, заключается в том, что это позволяет рабочим использовать только рабочие чертежи для установки без необходимости брать с собой каталог.

В большинстве случаев такие подробные спецификации встречаются только на заводских чертежах и чертежах сборки. Наличие спецификаций вентилятора, указанных на заводских чертежах, снижает вероятность установки неправильного вентилятора.

Марка и модель

Марка и модель вентилятора указаны в каталоге, но модель должна быть точной, поскольку названия некоторых моделей очень похожи. Например, CPF500F E против CPF500F A . Разница в одном слове может означать, что у одного есть дополнительный регистр, а у другого нет.

Емкость

Обратите внимание, что на приведенном выше рисунке емкость показана как две разные скорости воздушного потока; 17 500 кубических футов в минуту и ​​8750 кубических футов в минуту. Это связано с тем, что вентиляторы дымоудаления имеют две скорости: одну для нормального режима, а другую для пожарного режима.

В обычном режиме вентиляторы дымоудаления проветривают подвальное помещение. В случае пожара эти вентиляторы дымоудаления будут работать в пожарном режиме для удаления дыма из подвала. Таким образом, они имеют две разные скорости воздушного потока.

Статическое давление

Статическое давление также имеет два разных номинала. Вентилятор имеет 4″ водяного манометра (WG) статического давления в пожарном режиме и 1″ водяного манометра (WG) статического давления в обычном режиме.

Некоторые статические давления записываются как 1 дюйм водяного столба, что соответствует 1 дюйму водяного столба. Однако некоторые люди могут предпочесть использовать другие единицы измерения, и вы можете легко преобразовать их с помощью онлайн-конвертеров единиц измерения.

Надпись «EXT», написанная после статического давления, указывает, что и 4″, и 1» WG представляют собой ВНЕШНЕЕ статическое давление, а не внутреннее статическое давление. Внешнее статическое давление — это фактическое статическое давление, используемое для проталкивания воздуха вместо преодоления сопротивления воздуха внутреннего двигателя вентилятора и лопастей.

Общие сокращения, используемые для различных единиц измерения статического давления, следующие:

9(аналог водяного столба) thing)
Акроним Описание
Pa Pascal (SI Unit)
kPa kilo Pascal
psi Pound per Square Inch (Imperial Unit)
atm Atmospheric Pressure
Единица измерения Сокращения для давления
Тип вентилятора

Вентиляторы дымоудаления и другие вентиляторы механической вентиляции имеют множество различных типов на выбор. Каждый тип имеет свою уникальность. Некоторыми из распространенных типов вентиляторов для дымоудаления являются корпусные вентиляторы квадратной формы (показаны на рисунке выше), осевые вентиляторы круглой формы и осевые лопастные вентиляторы .

Надпись «двигатель в отдельном отсеке», написанная на приведенном выше рисунке, является примечанием к конструкции вентилятора шкафа дымоудаления, соответствующей стандарту пожарной безопасности. Все вентиляторы дымоудаления должны работать непрерывно во время пожара и, следовательно, они, очевидно, должны быть способны работать в условиях чрезвычайно высокой температуры.

Примечания

Примечания — это дополнительная информация, которую вы хотите включить для читателей. Это не обязательно, но хорошо иметь больше информации. Однако мы не хотим загромождать рисунок и затруднять его чтение.

Размер воздуховода и фитинги

Размер воздуховода всегда начинается с ширины воздуховода перед высотой воздуховода. Например, на приведенном выше рисунке указано, что воздуховод имеет ширину 350 мм и высоту 250 мм. После каждой решетки поток воздуха внутри воздуховода уменьшается. Таким образом, размер воздуховода также должен быть уменьшен с помощью переходника воздуховода для экономии затрат.

Иногда размер воздуховода может быть указан в имперских единицах, например 14×10 (в дюймах), что соответствует 350×250 мм (единица СИ). Размеры воздуховодов, указанные в футах, встречаются реже.

В идеале воздуховод должен уменьшаться в размере после каждой решетки. Однако установка переходника воздуховода увеличивает общее время монтажа. Поэтому нужно соблюдать баланс между скоростью монтажа и стоимостью материала. Чаще лучше иметь переходник воздуховода.

Список фитингов для общих воздуховодов:

  • 90 degree bend
  • 45 degree bend
  • Reducer with slopes on left and right side
  • Reducer with slopes on left OR right side only
  • Reducer with slopes on top and нижняя часть
  • Переходник с наклоном вверху ИЛИ только внизу

Присмотритесь, и вы увидите ответвления воздуховода с уклоном. Это указывает на то, что внутри воздуховода есть направляющая лопасть, чтобы лучше направлять воздух через 9Изгиб 0 градусов. Иногда направляющие лопатки изображают кривыми линиями, если на чертеже достаточно места.

Решетки и заслонки

Решетки могут быть нарисованы на воздуховоде для обозначения всасывания/выпуска воздуха снизу или сбоку воздуховода для обозначения всасывания/выпуска воздуха сбоку. Стрелки указывают направление воздушного потока.

Общие сокращения, используемые для вентиляционных решеток и заслонок HVAC, следующие:

Акроним Описание Функция
EAG Вытяжная решетка Вытяжка
F.A.G. Ground Air Grille Поставка свежего воздуха
EAL Внешний воздух Louvre Выхлоп/свежий воздух Лувр на внешней стене
WPEAL ATHERAPTAPERAPE ARTEAR AIRSHARVE AIRSHARVE WPEAL.
IS Insect Screen A steel mesh that prevents insects from entering
OBD Opposed Blade Damper A basic damper that can alter airflow direction
VCD Volume Control Damper Adjust airflow manually
MFD Моторизованная противопожарная заслонка Автоматическое управление воздушным потоком с помощью электрического сигнала
FD Противопожарная заслонка Автоматическое закрытие при высокой температуре
NRD Обратный клапан Включение только одного направления воздушного потока
включены, не затрудняя их чтения.

Некоторые из распространенных сокращений, с которыми вы можете столкнуться:

  • F.A.G. c/w OBD – Решетка свежего воздуха в комплекте с заслонкой с оппозитными лопастями.
  • WPEAL c/w IS – Всепогодная жалюзи для наружного воздуха с москитной сеткой.

Кстати, линии рисуются до и после веера, что называется холстом. Холст — это своего рода ткань, которая позволяет вентилятору двигаться и подпрыгивать, не натягивая и не толкая весь воздуховод.

Воздушный поток и направление

HVAC Вентиляционные чертежи всегда имеют стрелки, указывающие направление воздушного потока. На некоторых чертежах указана скорость воздушного потока, чтобы установщики могли выполнить требования, выполняя балансировку воздуха.

Some of the common acronyms used for airflow in the HVAC ventilation system are as follow:

  • EA = Exhaust Air
  • FA = Fresh Air
  • OA = Outdoor Air

The Общие единицы измерения, используемые для расхода воздуха HVAC, приведены в следующей таблице:

Акроним Описание
CFM Кубические футы в минуту (британские единицы)
CMH или M3/HR Кубический метр в час (блок SI)
л/мин литр в минуту
L/с LIRCE FAR FAR
L/S LIRG FOR FAR FOR FAR FOR FAR FOR FAR FOR FAR FOR FAR FOR FAR FOR FAR FOR FAR FOR FAR FOR FAR FOR FAR FOR FAR FOR FAR FOR FAR FOR
8. Сокращения для скорости воздушного потока

Существует много способов указать скорость воздушного потока, но в большинстве случаев CFM и CMH используются на чертежах вентиляции ОВКВ для обозначения скорости воздушного потока решеток и вентиляторов.

Отверстия в перекрытиях и стенах

В системе вентиляции ОВиК будет много проходов в перекрытиях и стенах. Всякий раз, когда воздуховод проходит через стену, необходимы муфта воздуховода и противопожарный клапан.

Если воздуховод не проходит внутри бетонной шахты, как показано на рисунке выше, это означает, что воздух проходит внутри бетонной шахты, и воздуховод не нужен.

Проемы в перекрытиях и стенах — это две самые важные вещи, на которые следует обратить внимание на начальном этапе строительства. Отсутствующие отверстия требуют очень много времени и средств для восстановления. Иногда невозможно переделать отверстие, и я видел, как многие младшие инженеры сильно облажались из-за отверстий, включая меня в первые дни.

Другие сообщения о том, как читать чертежи HVAC:

  • Как читать чертежи HVAC? (Основная надпись и символы)
  • Как читать электрические схемы ОВКВ?

Цифровые продукты от aircondlounge

Это самые продаваемые цифровые продукты, сделанные мной и продаваемые на aircondlounge. Ознакомьтесь с ними и посмотрите, какие продукты соответствуют вашим потребностям.

Стартовый пакет для инженера-конструктора

Начните свое путешествие по проектированию ОВКВ с помощью десяти (10) калькуляторов Excel, пяти (5) диаграмм и трех (3) диаграмм.

  • Простая конструкция
  • Простота использования
  • Ключевые значения включены

Просмотр продукта

Основы ОВКВ (электронная книга)

Узнайте о различных типах компонентов ОВКВ, используемых в жилых и коммерческих зданиях.

  • Краткий список
  • Примеры фотографий
  • Удобная навигация

Просмотр продукта

Система охлажденной воды (электронная книга)

Докопайтесь до истины и изучите основные подходы к системе охлажденной воды.

  • Подробное объяснение
  • Фундаментальный подход
  • Прогрессивное обучение

Просмотр продукта

Посетите https://aircondlounge.com/shop, чтобы увидеть все цифровые продукты, продаваемые на aircondlounge.

Рекомендуемые кондиционеры

Я рассмотрел и сравнил сотни кондиционеров. Это мои последние рекомендуемые продукты. Проверьте их, если вы хотите купить один.

Тепловой насос Daikin Atmosphere R32 Mini Split

Высокоэффективный и очень надежный настенный мини-сплит с новейшим экологически чистым хладагентом R32 и качеством из Японии.

  • Эффективность 27,4 SEER
  • Рабочая темп. -13°F
  • Гарантия 12 лет

Узнать больше

U-образный оконный кондиционер Midea с инвертором

Красивый оконный кондиционер с новейшим экологически чистым хладагентом R32, который работает тише, чем большинство других оконных кондиционеров. .

  • Уровень шума 42 дБ
  • Эффективность 15 CEER
  • Вес 56 фунтов

Купить на Amazon. com

LG LV1419IVSM Портативный кондиционер Низкий уровень шума при работе и высокая эффективность. Более 70% 5-звездочного рейтинга на Amazon.

  • Низкий уровень шума при 44 дБ
  • Высокая эффективность
  • Лучший портативный кондиционер 2022 года

Магазин на Amazon.com

Посетите https://aircondlounge.com/category/product-reviews/, чтобы увидеть все продукты, рекомендованные aircondlounge .

Основы дыхательной механики: параметры вентилятора

1. Слуцкий А.С., Раньери В.М. Вентиляционно-индуцированное повреждение легких. N Engl J Med 2013;369:2126-36. 10.1056/NEJMra1208707 [PubMed] [CrossRef] [Google Scholar]

2. Silva PL, Pelosi P, Rocco PR. Оптимальные стратегии механической вентиляции для минимизации вызванного вентилятором повреждения легких в неповрежденных и поврежденных легких. Эксперт Респир Мед 2016;10:1243-5. 10.1080/17476348.2016.1251842 [PubMed] [CrossRef] [Google Scholar]

3. Платаки М. , Хубмайр Р.Д. Физические основы повреждения легких, вызванного вентилятором. Эксперт Респир Мед 2010;4:373-85. 10.1586/ers.10.28 [бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

4. Silva PL, Negrini D, Rocco PR. Механизмы вентилятор-индуцированного повреждения легких в здоровых легких. Best Pract Res Clin Anaesthesiol 2015;29:301-13. 10.1016/j.bpa.2015.08.004 [PubMed] [CrossRef] [Google Scholar]

5. Samary CS, Silva PL, Gama de Abreu M, et al. Повреждение легких, вызванное вентилятором: мощность механической мощности. Анестезиология 2016;125:1070-1. 10.1097/ALN.0000000000001297 [PubMed] [CrossRef] [Google Scholar]

6. Cressoni M, Gotti M, Chiurazzi C, et al. Механическая мощность и развитие повреждений легких, вызванных вентилятором. Анестезиология 2016;124:1100-8. 10.1097/ALN.0000000000001056 [PubMed] [CrossRef] [Google Scholar]

7. Gattinoni L, Tonetti T, Cressoni M, et al. Связанные с вентилятором причины повреждения легких: механическая сила. Интенсивная терапия 2016;42:1567-75. 10.1007/s00134-016-4505-2 [PubMed] [CrossRef] [Google Scholar]

8. Эпидемиология, практика вентиляции легких и исходы у пациентов с повышенным риском послеоперационных легочных осложнений: LAS VEGAS – обсервационное исследование в 29 странах. Евр Дж Анаэстезиол 2017;34:492-507. 10.1097/EJA.0000000000000646 [бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

9. Fuller BM, Ferguson IT, Mohr NM, et al. Квазиэкспериментальное исследование до и после изучения влияния протокола искусственной вентиляции легких в отделении неотложной помощи на клинические исходы и защитную вентиляцию легких при остром респираторном дистресс-синдроме. Крит Уход Мед 2017;45:645-52. 10.1097/CCM.0000000000002268 [бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

10. Serpa Neto A, Simonis FD, Barbas CS, et al. Связь между размером дыхательного объема, продолжительностью вентиляции и потребностью в седации у пациентов без острого респираторного дистресс-синдрома: метаанализ данных отдельных пациентов. Интенсивная терапия 2014;40:950-7. 10.1007/s00134-014-3318-4 [PubMed] [CrossRef] [Google Scholar]

11. Neto AS, Simonis FD, Barbas CS, et al. Протективная вентиляция легких с низкими дыхательными объемами и возникновение легочных осложнений у пациентов без острого респираторного дистресс-синдрома: систематический обзор и анализ данных отдельных пациентов. Крит Уход Мед 2015;43:2155-63. 10.1097/CCM.0000000000001189 [PubMed] [CrossRef] [Google Scholar]

12. Neto AS, Barbas CSV, Simonis FD, et al. Эпидемиологические характеристики, практика вентиляции и клинические исходы у пациентов с риском острого респираторного дистресс-синдрома в отделениях интенсивной терапии из 16 стран (PROVENT): международное многоцентровое проспективное исследование. Ланцет Респир Мед 2016;4:882-93. 10.1016/S2213-2600(16)30305-8 [PubMed] [CrossRef] [Google Scholar]

13. Beitler JR, Ghafouri TB, Jinadasa SP, et al. Благоприятный нейрокогнитивный исход при вентиляции с низким дыхательным объемом после остановки сердца. Am J Respir Crit Care Med 2017;195:1198-206. 10.1164/rccm.201609-1771OC [бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

14. Simonis FD, Binnekade JM, Braber A, et al. PREVENT — защитная вентиляция легких у пациентов без ОРДС в начале вентиляции: протокол исследования для рандомизированного контролируемого исследования. Испытания 2015;16:226. 10.1186/s13063-015-0759-1 [PMC free article] [PubMed] [CrossRef] [Google Scholar]

15. Вентиляция с более низкими дыхательными объемами по сравнению с традиционными дыхательными объемами при остром повреждении легких и остром респираторном дистресс-синдроме. Сеть по острому респираторному дистресс-синдрому. N Engl J Med 2000;342:1301-8. 10.1056/NEJM200005043421801 [PubMed] [CrossRef] [Google Scholar]

16. Mercat A, Richard JC, Vielle B, et al. Установка положительного давления в конце выдоха у взрослых с острым повреждением легких и острым респираторным дистресс-синдромом: рандомизированное контролируемое исследование. ДЖАМА 2008; 299:646-55. 10.1001/jama.299.6.646 [PubMed] [CrossRef] [Google Scholar]

17. Meade MO, Cook DJ, Guyatt GH, et al. Стратегия вентиляции с использованием низких дыхательных объемов, рекрутментных маневров и высокого положительного давления в конце выдоха при остром повреждении легких и остром респираторном дистресс-синдроме: рандомизированное контролируемое исследование. ДЖАМА 2008;299:637-45. 10.1001/jama.299.6.637 [PubMed] [CrossRef] [Google Scholar]

18. Gattinoni L, Marini JJ, Pesenti A, et al. «Легкое ребенка» стало взрослым. Интенсивная терапия 2016;42:663-73. 10.1007/s00134-015-4200-8 [PubMed] [CrossRef] [Google Scholar]

19. Chiumello D, Carlesso E, Cadringher P, et al. Стресс и напряжение легких при искусственной вентиляции легких при остром респираторном дистресс-синдроме. Am J Respir Crit Care Med 2008;178:346-55. 10.1164/rccm.200710-1589OC [PubMed] [CrossRef] [Google Scholar]

20. Брауэр Р.Г., Хубмайр Р.Д., Слуцкий А.С. Стресс и напряжение легких при остром респираторном дистресс-синдроме: хорошие идеи для клинического ведения? Am J Respir Crit Care Med 2008;178:323-4. 10.1164/rccm.200805-733ED [PubMed] [CrossRef] [Google Scholar]

21. Копп Р., Дембински Р., Кулен Р. Роль экстракорпоральной легочной помощи в лечении острой дыхательной недостаточности. Минерва Анестезиол 2006;72:587-95. [PubMed] [Google Scholar]

22. Sahetya SK, Mancebo J, Brower RG. Пятьдесят лет исследований ARDS. Селекция Vt при остром респираторном дистресс-синдроме. Am J Respir Crit Care Med 2017;196:1519-25. 10.1164/rccm.201708-1629CI [бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

23. Samary CS, Santos RS, Santos CL, et al. Биологическое влияние транспульмонального давления при экспериментальном остром респираторном дистресс-синдроме. Анестезиология 2015;123:423-33. 10.1097/ALN.0000000000000716 [PubMed] [CrossRef] [Google Scholar]

24. Protti A, Cressoni M, Santini A, et al. Стресс и напряжение легких во время ИВЛ: какой безопасный порог? Am J Respir Crit Care Med 2011;183:1354-62. 10.1164/rccm.201010-1757OC [PubMed] [CrossRef] [Google Scholar]

25. Альберт Р.К. Роль вентиляционно-индуцированной дисфункции сурфактанта и ателектазов в развитии острого респираторного дистресс-синдрома. Am J Respir Crit Care Med 2012;185:702-8. 10.1164/rccm.201109-1667PP [PubMed] [CrossRef] [Google Scholar]

26. Слуцкий А.С., Виллар Дж., Песенти А. Поздравляем АРДС с 50-летием! Интенсивная терапия 2016;42:637-9. 10.1007/s00134-016-4284-9 [PubMed] [CrossRef] [Google Scholar]

27. Fernandez Mondejar E, Vazquez Mata G, Cardenas A, et al. Вентиляция с положительным давлением в конце выдоха уменьшает внесосудистую воду в легких и увеличивает лимфатический поток при гидростатическом отеке легких. Крит Уход Мед 1996;24:1562-7. 10.1097/00003246-199609000-00022 [PubMed] [CrossRef] [Google Scholar]

28. Retamal J, Borges JB, Bruhn A, et al. Вентиляция с открытым доступом к легким устраняет негативные эффекты частоты дыхания при экспериментальном повреждении легких. Acta Anaesthesiol Scand 2016;60:1131-41. 10.1111/aas.12735 [PubMed] [CrossRef] [Google Scholar]

29. Passaro CP, Silva PL, Rzezinski AF, et al. Поражение легких, вызванное низкими и высокими уровнями положительного давления в конце выдоха во время защитной вентиляции при экспериментальном остром повреждении легких. Крит Уход Мед 2009 г.;37:1011-7. 10.1097/CCM.0b013e3181962d85 [PubMed] [CrossRef] [Google Scholar]

30. Hemmes SN, Gama de Abreu M, Pelosi P, et al. Высокое и низкое положительное давление в конце выдоха во время общей анестезии при открытой абдоминальной хирургии (испытание PROVHILO): многоцентровое рандомизированное контролируемое исследование. Ланцет 2014; 384:495-503. 10.1016/S0140-6736(14)60416-5 [бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

31. Fuller BM, Ferguson IT, Mohr NM, et al. Защитная вентиляция легких, начатая в отделении неотложной помощи (LOV-ED): квазиэкспериментальное испытание до и после. Энн Эмерг Мед 2017;70:406-18.e4. 10.1016/j.annemergmed.2017.01.013 [бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

32. Serpa Neto A, Filho RR, Cherpanath T, et al. Связь между положительным давлением в конце выдоха и исходом у пациентов без ОРДС в начале вентиляции: систематический обзор и метаанализ рандомизированных контролируемых исследований. Энн Интенсивная терапия 2016;6:109. 10.1186/s13613-016-0208-7 [бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

33. Costa Leme A, Hajjar LA, Volpe MS, et al. Влияние интенсивных и умеренных стратегий рекрутмента альвеол, добавленных к защитной вентиляции легких, на послеоперационные легочные осложнения: рандомизированное клиническое исследование. ДЖАМА 2017;317:1422-32. 10.1001/jama.2017.2297 [PubMed] [CrossRef] [Google Scholar]

34. Brower RG, Lanken PN, MacIntyre N, et al. Более высокое и более низкое положительное давление в конце выдоха у пациентов с острым респираторным дистресс-синдромом. N Engl J Med 2004;351:327-36. 10.1056/NEJMoa032193 [PubMed] [CrossRef] [Google Scholar]

35. Briel M, Meade M, Mercat A, et al. Более высокое и более низкое положительное давление в конце выдоха у пациентов с острым повреждением легких и острым респираторным дистресс-синдромом: систематический обзор и метаанализ. ДЖАМА 2010;303:865-73. 10.1001/jama.2010.218 [PubMed] [CrossRef] [Google Scholar]

36. Laffey JG, Bellani G, Pham T, et al. Потенциально модифицируемые факторы, влияющие на исход острого респираторного дистресс-синдрома: исследование LUNG SAFE. Интенсивная терапия 2016;42:1865-76. 10.1007/s00134-016-4571-5 [PubMed] [CrossRef] [Google Scholar]

37. Авторская группа для исследования альвеолярного набора для лечения острого респираторного дистресс-синдрома I, Cavalcanti AB, Suzumura EA, et al. Влияние рекрутмента легких и титрированного положительного давления в конце выдоха (ПДКВ) по сравнению с низким ПДКВ на смертность у пациентов с острым респираторным дистресс-синдромом: рандомизированное клиническое исследование. ДЖАМА 2017; 318:1335-45. 10.1001/jama.2017.14171 [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

38. Талмор Д., Сардж Т., Малхотра А. и др. Механическая вентиляция под контролем давления в пищеводе при остром повреждении легких. N Engl J Med 2008;359:2095-104. 10.1056/NEJMoa0708638 [бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

39. Wiedemann HP, Arroliga AC. Острый респираторный дистресс-синдром: вентиляция легких с малым растяжением улучшает выживаемость. Клив Клин Джей Мед 2000;67:435-40. 10.3949/ccjm.67.6.435 [PubMed] [CrossRef] [Google Scholar]

40. Vieillard-Baron A, Prin S, Augarde R, et al. Увеличение частоты дыхания для улучшения клиренса СО2 во время ИВЛ не является панацеей при острой дыхательной недостаточности. Крит Уход Мед 2002;30:1407-12. 10.1097/00003246-200207000-00001 [PubMed] [CrossRef] [Google Scholar]

41. Rich PB, Reickert CA, Sawada S, et al. Влияние скорости и потока вдоха на повреждение легких, вызванное вентилятором. J Травма 2000;49:903-11. 10.1097/00005373-200011000-00019 [PubMed] [CrossRef] [Google Scholar]

42. Maeda Y, Fujino Y, Uchiyama A, et al. Влияние пикового потока вдоха на развитие вентилятор-индуцированного повреждения легких у кроликов. Анестезиология 2004; 101:722-8. 10.1097/00000542-200409000-00021 [PubMed] [CrossRef] [Google Scholar]

43. Garcia CS, Abreu SC, Soares RM, et al. Легочные морфофункциональные эффекты ИВЛ с высоким инспираторным потоком воздуха. Крит Уход Мед 2008;36:232-9. 10.1097/01.CCM.0000295309.69123.AE [PubMed] [CrossRef] [Google Scholar]

44. Kotani M, Kotani T, Li Z, et al. Уменьшение потока вдоха ослабляет высвобождение IL-8 и активацию MAPK перерастяжения легких. Евр Респир J 2004; 24:238-46. 10.1183/0

36.04.00128703 [PubMed] [CrossRef] [Google Scholar]

45. Марини Дж. Дж. Динамическая гиперинфляция и аутоположительное давление в конце выдоха: уроки, извлеченные за 30 лет. Am J Respir Crit Care Med 2011;184:756-62. 10.1164/rccm.201102-0226PP [PubMed] [CrossRef] [Google Scholar]

46. Caramez MP, Borges JB, Tucci MR, et al. Парадоксальные реакции на положительное давление в конце выдоха у пациентов с обструкцией дыхательных путей при управляемой вентиляции. Крит Уход Мед 2005;33:1519-28. 10.1097/01.CCM.0000168044.98844.30 [бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

47. Lemyze M, Mallat J, Duhamel A, et al. Влияние сидячего положения и приложенного положительного давления в конце выдоха на дыхательную механику тяжелобольных пациентов с ожирением, получающих искусственную вентиляцию легких. Крит Уход Мед 2013;41:2592-9. 10.1097/CCM.0b013e318298637f [PubMed] [CrossRef] [Google Scholar]

48. MacIntyre NR, Cook DJ, Ely EW, Jr, et al. Основанные на фактических данных рекомендации по отлучению и прекращению искусственной вентиляции легких: коллективная целевая группа при содействии Американского колледжа врачей-пульмонологов; Американская ассоциация респираторной помощи; и Американский колледж Crit Care Med. Грудь 2001;120:375С-95С. 10.1378/chest.120.6_suppl.375S [PubMed] [CrossRef] [Google Scholar]

49. Бок К.Р., Сильвер П., Ром М. и др. Уменьшение просвета трахеи вследствие эндотрахеальной интубации и его расчетное клиническое значение. Грудь 2000;118:468-72. 10.1378/chest.118.2.468 [PubMed] [CrossRef] [Google Scholar]

50. Rocco PR, Zin WA. Моделирование механических эффектов эндотрахеальных трубок у здоровых людей. Евр Респир J 1995;8:121-6. 10.1183/0

36.95.08010121 [PubMed] [CrossRef] [Google Scholar]

51. Kregenow DA, Rubenfeld GD, Hudson LD, et al. Гиперкапнический ацидоз и смертность при остром повреждении легких. Крит Уход Мед 2006;34:1-7. 10.1097/01.CCM.0000194533.75481.03 [PubMed] [CrossRef] [Google Scholar]

52. Lucangelo U, Bernabe F, Blanch L. Легочная механика у постели больного: все просто. Curr Opin Crit Care 2007;13:64-72. 10.1097/MCC.0b013e32801162df [PubMed] [CrossRef] [Google Scholar]

53. Terragni PP, Rosboch G, Tealdi A, et al. Приливная гиперинфляция при вентиляции с низким дыхательным объемом при остром респираторном дистресс-синдроме. Am J Respir Crit Care Med 2007; 175:160-6. 10.1164/rccm.200607-915OC [PubMed] [CrossRef] [Google Scholar]

54. Amato MB, Meade MO, Slutsky AS, et al. Давление вождения и выживаемость при остром респираторном дистресс-синдроме. N Engl J Med 2015;372:747-55. 10.1056/NEJMsa1410639[PubMed] [CrossRef] [Google Scholar]

55. Schmidt MFS, Amaral A, Fan E, et al. Давление вождения и госпитальная смертность у пациентов без ОРДС: когортное исследование. Грудь 2018;153:46-54. 10.1016/j.chest.2017.10.004 [PubMed] [CrossRef] [Google Scholar]

56. Tejerina E, Pelosi P, Muriel A, et al. Связь между настройками вентиляции и развитием острого респираторного дистресс-синдрома у пациентов с механической вентиляцией легких из-за черепно-мозговой травмы. Джей Крит Уход 2017;38:341-5. 10.1016/j.jcrc.2016.11.010 [PubMed] [CrossRef] [Google Scholar]

57. Staffieri F, Stripoli T, De Monte V, et al. Физиологические эффекты стратегии открытой вентиляции легких, титруемые по транспульмональному давлению в конце вдоха, определяемому эластичностью: исследование на модели свиньи*. Крит Уход Мед 2012;40:2124-31. 10.1097/CCM.0b013e31824e1b65 [PubMed] [CrossRef] [Google Scholar]

58. Fumagalli J, Berra L, Zhang C, et al. Транспульмональное давление описывает морфологию легких во время испытаний с уменьшением положительного давления в конце выдоха при ожирении. Крит Уход Мед 2017;45:1374-81. 10.1097/CCM.0000000000002460 [PubMed] [CrossRef] [Google Scholar]

59. Yoshida T, Amato MBP, Grieco DL, et al. Пищеводная манометрия и региональное транспульмональное давление при повреждении легких. Am J Respir Crit Care Med 2018;197:1018-26. 10.1164/rccm.201709-1806OC [PubMed] [CrossRef] [Google Scholar]

60. Loring SH, Pecchiari M, Della Valle P, et al. Поддержание транспульмонального давления в конце выдоха предотвращает усугубление индуцированного вентилятором повреждения легких, вызванного сужением грудной клетки у крыс с дефицитом сурфактанта. Крит Уход Мед 2010;38:2358-64. 10.1097/CCM.0b013e3181fa02b8 [бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

61. Grasso S, Terragni P, Birocco A, et al. Критерии ЭКМО для ОРДС, связанного с гриппом A (h2N1): роль транспульмонального давления. Интенсивная терапия 2012;38:395-403. 10.1007/s00134-012-2490-7 [PubMed] [CrossRef] [Google Scholar]

62. Yoshida T, Uchiyama A, Matsuura N, et al. Самостоятельное дыхание во время защитной вентиляции легких в экспериментальной модели острого повреждения легких: высокое транспульмональное давление, связанное с сильным спонтанным усилием дыхания, может усугубить повреждение легких. Крит Уход Мед 2012;40:1578-85. 10.1097/CCM.0b013e3182451c40 [PubMed] [CrossRef] [Google Scholar]

63. Grieco DL, Chen L, Brochard L. Транспульмональное давление: значение и ограничения. Энн Трансл Мед 2017;5:285. 10.21037/atm.2017.07.22 [бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

64. Yoshida T, Torsani V, Gomes S, et al. Спонтанное усилие вызывает скрытую пенделлюфт во время ИВЛ. Am J Respir Crit Care Med 2013;188:1420-7. 10.1164/rccm.201303-0539OC [PubMed] [CrossRef] [Google Scholar]

65. Протти А., Андреис Д.Т., Монти М. и соавт. Стресс и напряжение легких при ИВЛ: есть ли разница между статикой и динамикой? Крит Уход Мед 2013;41:1046-55. 10.1097/CCM.0b013e31827417a6 [PubMed] [CrossRef] [Google Scholar]

66. Cortes-Puentes GA, Keenan JC, Adams AB, et al. Влияние модификаций грудной клетки и повреждения легких на соответствие между давлением в дыхательных путях и транспульмональным давлением. Крит Уход Мед 2015;43:e287-95. 10.1097/CCM.0000000000001036 [PubMed] [CrossRef] [Google Scholar]

67. Баедорф Кассис Э., Лоринг С.Х., Талмор Д. Смертность и легочная механика по отношению к дыхательной системе и транспульмональному давлению при ОРДС. Интенсивная терапия 2016;42:1206-13. 10.1007/s00134-016-4403-7 [PubMed] [CrossRef] [Google Scholar]

68. Guldner A, Braune A, Ball L, et al. Авторы отвечают. Крит Уход Мед 2017;45:e328-9. 10.1097/CCM.0000000000002225 [бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

69. Sahetya SK, Brower RG. Рекрутмент легких и титрованное ПДКВ при ОРДС средней и тяжелой степени: закрывается ли дверь перед открытым легким? ДЖАМА 2017;318:1327-9. 10.1001/jama.2017.13695 [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

70. Вильяр Дж., Суарес-Сипманн Ф., Качмарек Р.М. Должны ли испытания АРТ изменить нашу практику? Дж. Торак Дис 2017;9:4871-7. 10.21037/jtd.2017.11.01 [бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

71. Bellani G, Grasselli G, Teggia-Droghi M, et al. Оказывают ли спонтанное и механическое дыхание одинаковые эффекты на среднее транспульмональное и альвеолярное давление? Клиническое перекрестное исследование. Критический уход 2016;20:142. 10.1186/с13054-016-1290-9 [бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

72. Yoshida T, Brochard L. Десять советов, которые облегчат понимание и клиническое использование манометрии давления в пищеводе. Интенсивная терапия 2018;44:220-2. 10.1007/s00134-017-4906-x [PubMed] [CrossRef] [Google Scholar]

73. Elliott MW, Mulvey DA, Green M, et al. Оценка P0,1, измеренная во рту и пищеводе, во время повторного вдыхания углекислого газа при ХОБЛ. Евр Респир J 1993;6:1055-9. [PubMed] [Академия Google]

74. Альберти А., Галло Ф., Фонгаро А. и др. P0.1 — полезный параметр для настройки уровня вентиляции с поддержкой давлением. Интенсивная терапия 1995; 21:547-53. 10.1007/BF01700158 [PubMed] [CrossRef] [Google Scholar]

75. Rittayamai N, Beloncle F, Goligher EC, et al. Влияние синхронизации вдоха во время вентиляции с контролируемым давлением на растяжение легких и усилие вдоха. Энн Интенсивная терапия 2017;7:100. 10.1186/s13613-017-0324-z [бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

76. Телиас И., Дамиани Ф., Брошар Л. Давление окклюзии дыхательных путей (P0.1) для мониторинга дыхательного привода во время механической вентиляции: повышение осведомленности о не такой уж новой проблеме. Интенсивная терапия 2018;44:1532-5. 10.1007/s00134-018-5045-8 [PubMed] [CrossRef] [Google Scholar]

77.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

© 2011-2025 Компания "Кондиционеры"
