Как определить полярность у конденсатора: Определение полярности электролитического конденсатора по внешнему виду

Содержание

Как проверить работоспособность конденсатора мультиметром в домашних условиях

Вышедшие из строя радиоэлементы можно обнаружить с помощью различных техник и приборов. Но всё становится не так просто, когда нам необходимо с помощью мультитестера протестировать емкостные элементы, так как обычным прозвоном таких элементов не обойтись.

Мультиметр – это электроизмерительный прибор универсального типа. С его помощью можно замерить параметры переменного и постоянного тока, мощность электрической сети, сопротивление сети, радиодеталей, емкости конденсаторов.

Мультиметры делятся на два типа: аналоговый и цифровой. В аналоговом мультиметре измеряемые параметры отображаются на стрелочной шкале. В цифровом мультиметре результаты отображаются на цифровом табло.

На корпусе мультиметра установлен переключатель, регулятор. Иногда таких регуляторов бывает две штуки. Служат они для переключения величин измерений, режимов работы прибора. Для измерения параметров используются щупы. Щуп – это провод, на одном конце которого имеется металлический наконечник, на втором – разъем.

Виды конденсаторов и причины выхода из строя

Конденсаторы по используемым в конструкции материалам делятся на конденсаторы простые и диэлектрические. Конденсаторы бывают с постоянной фиксированной емкостью и с переменной емкостью. Основная единица измерения емкости – Фарад и производные от нее, нанофарады, микрофарады, пикофарады.

Конденсаторы имеют одно неприятное свойство. Со временем они теряют свою способность накапливать и удерживать энергию, емкость. В народе говорят, что они сохнут. В результате этого электросхема теряет свою работоспособность.

[attention type=green]Сохнут даже не включенные в схему конденсаторы. Поэтому перед установкой в электросхему конденсатора его нужно обязательно проверять, совпадают ли указанные на нем номиналы с реально существующими на данный момент.[/attention]

Обязательно проверяют так же и конденсаторы, уже включённые в электросхему. Делается такая проверка обычно раз в два года. Именно за этот срок конденсатор теряет свои свойства. Пришедшие в негодность конденсаторы необходимо выпаять из схемы и заменить новыми.

Как проверить конденсатор

Прежде всего, стоит просто осмотреть его. Со временем корпус конденсатора может разрушиться, ножки могут начать качаться. На электролитических конденсаторах могут появиться подтеки. Конденсатор может изменить свой цвет. Это означает, что произошел пробой конденсатора.

Пробой – это такое состояние детали, когда диэлектрик, лежащий между двумя разноименными прокладками, разрушился, со временем или под воздействием внешних причин, и между прокладками проскочил электрический заряд. В результате конденсатор пришел в негодность. В этом случае, как и в случае появления вышеописанных дефектов, конденсатор подлежит замене.

При визуальном осмотре не всегда удается вывить неисправности конденсатора. Поэтому воспользуемся мультиметром.

Подготовительные работы

Перед проверкой конденсатора его рекомендуется выпаять из электросхемы. Дело в том, что рядом стоящие детали могут вносить искажения в показания прибора. Выпаиваем конденсатор и разряжаем его. Разряжать конденсатор нужно для того, чтобы сбросить накопленную им во время работы емкость. Мощные конденсаторы, рассчитанные на 220 и 380 вольт, лучше разряжать с помощью пробника. Пробник – электропатрон с лампочкой и двумя проводами. Если конденсатор рассчитан на 220 вольт, то пробник может быть с одной лампочкой. Если на 380 вольт, то лучше в пробник поставить несколько лампочек, включенных последовательно. Лампочка на мгновение вспыхнет и погаснет. Конденсатор разрядился.

Для того чтобы разрядить менее мощные конденсаторы можно воспользоваться отверткой с изолированной ручкой. Жалом отвертки замыкаем концы конденсатора. Проскочит небольшая искорка. Конденсатора разряжен.

Проверки сопротивления, как метод выявление вышедших из строя деталей

Сначала проверим его на сопротивление. При этом надо учесть, что электролитические конденсаторы относятся к полярному типу конденсаторов. То есть одна из прокладок у него положительно заряжена, другая – отрицательно. На корпусе конденсатора они помечены знаками «+» и « — « Полярными бывают только электролитические конденсаторы.

Устанавливаем на мультиметре режим измерения сопротивления. Если проверяем электролитический конденсатор, плюсовым концом щупа прибора касаемся плюса конденсатора, а минусовым – минуса. Если конденсатор исправен, то сразу высветится минимальное значение сопротивления. Потом оно будет плавно возрастать до максимума. Сопротивление может так же возрасти и до бесконечности. Только при исправном конденсаторе рост его происходит плавно. Не рывками.

Если конденсатор неисправен, то в одном случае прибор не показывает никакого сопротивления, т .е . ноль. При этом прибор может пищать. Это означает, что конденсатор пробит, произошло короткое замыкание. Если при касании щупом ножек конденсатора, прибор сразу показывает бесконечность, то в конденсаторе есть обрыв. И в том и в другом случае конденсатор не пригоден для дальнейшего использования, и его следует заменить.

Остальные типы конденсаторов, они, кстати, относятся к неполярным конденсаторам, проверять на сопротивление проще. Не имеет значения, каким контактом вы коснетесь ножки конденсатора, плюсом или минусом. Для измерения сразу устанавливаем величину сопротивления в Мегаомах. Сопротивление неисправного конденсатора никогда не превышает величину в 2 Мегаома. У исправного сопротивление или равно, или больше этой величины.

Проверка на неисправности с помощью измерения ёмкости

Замеряя сопротивление конденсатора, мы только проверяем его исправность. Нам еще нужно определить его емкость — самый главный номинал конденсатора.

[attention type=red]Учтите, что на пробой с помощью мультитестора можно проверить только те конденсаторы, емкость которых меньше 0,25 микрофарад.[/attention]
Для этого устанавливаем соответствующий режим работы прибора с помощью регулятора. Задаем предел измерения. Он должен соответствовать номиналу проверяемого конденсатора. Если на корпусе мультиметра предусмотрены гнезда для установки конденсатора, то вставляем его в эти гнезда. Если нет, вставляем в гнезда концы щупа и касаемся ножек конденсатора. При проверке электролитического конденсатора соблюдаем полярность. При проверке переменного конденсатора замеряем максимальную и минимальную величины емкости.

Как мы видим, нет ничего сложного в проверке с помощью мультиметра работоспособности конденсатора и соответствии его заявленным номиналам. Мы уже говорили, что со временем конденсаторы утрачивают свою способность накапливать и распределять энергию. Они попросту высыхают. Поэтому нужно регулярно проверять свои электронные и электрические схемы и отбраковывать пришедшие в негодность конденсаторы. Этим вы обеспечите надежную и качественную работу своей аппаратуры.

Видео о проверке конденсатора мультиметром

В видео достаточно подробно объясняются нюансы проверки конденсаторов. Обязательно посмотрите его и узнаете новые методы проверки, о которых ещё не слышали.

Есть ли у конденсатора полярность — Conquerall Electrical Ltd

Есть ли у конденсатора полярность. Конденсаторы — это электронные компоненты, хранящие небольшое количество заряда. Они бывают двух видов; поляризованные конденсаторы и неполяризованные конденсаторы.

|—————————————-|
| Конденсатор имеет полярность? |
|—————————————-|

Тип конденсатора	Полярность
Поляризованный	Да
Неполяризованный	№
—————-	———————–

Конденсаторы состоят из двух выводов, известных как анод и катод. Если вы подключите конденсатор с неправильной полярностью, это может вызвать короткое замыкание или перегрев, что приведет к повреждению или разрушению его содержимого.

Содержание

Имеет ли конденсатор полярность

Конденсаторы — это электронные компоненты, которые сохраняют заряд и предотвращают утечку тока через них. Их отрицательная полярность указывает на то, что на одной стороне больше электронов, чем на другой, а положительная полярность означает, что их меньше.

Определить полярность конденсатора можно различными способами, такими как чтение меток на нем или измерение его длины. К сожалению, неправильный подход может привести к повреждению или даже взрыву конденсатора.

Чтобы определить полярность поляризованного конденсатора, обратите внимание на маркировку, указывающую на положительную или отрицательную клемму. Банки с радиальным сквозным отверстием обычно имеют линию на одной стороне, обозначающую отрицательную площадку, в то время как аксиальная банка будет иметь цветную полосу наверху, указывающую на положительную площадку.

Электролитические конденсаторы могут быть классифицированы как поляризованные или неполярные, в зависимости от используемого диэлектрического материала. Полярность электролитического конденсатора будет определять, может ли он принимать постоянное напряжение или нет; напряжения с обратной полярностью или более высокий ток вдавливают диэлектрик и в конечном итоге могут повредить сам конденсатор.

Как определить полярность конденсатора?

Конденсаторы являются незаменимыми электрическими компонентами, используемыми в приложениях, требующих подавления напряжения, накопления энергии и фильтрации сигналов. Обычно они состоят из двух тонких металлических листов, разделенных диэлектрическим материалом.

Полярность является важным фактором при покупке конденсатора; он сообщает вам, есть ли у устройства положительные или отрицательные клеммы. Если крышка имеет положительный вывод, то она называется анодом; наоборот, если есть отрицательный вывод, то он известен как катод.

Полярность конденсатора можно определить по его маркировке. Он может иметь символ + или минус, стопор, точку, скошенный угол или линию на корпусе, указывающую на положительный результат.

Проверить полярность с помощью мультиметра очень просто. Многие блоки питания имеют разъемы с полярностью.

Перед подключением конденсатора к цепи необходимо определить его полярность. Подключение конденсатора в неправильном направлении может привести к перегреву и непоправимому повреждению вашей электроники.

Все ли конденсаторы имеют полярность?

Конденсаторы представляют собой электронные устройства, накапливающие электрическую энергию. Они бывают двух видов: поляризованные и неполяризованные.

Конденсатор состоит из параллельных тонких металлических листов, разделенных диэлектрическим материалом. Этот диэлектрик ограничивает свободное протекание тока, помогая предотвратить утечку и уменьшить тепловыделение.

Поляризованные конденсаторы имеют выводы, классифицируемые как катодные (отрицательные) или анодные (+/положительные). Они должны быть подключены в соответствии с направлением цепи, в отличие от неполярных конденсаторов, которые могут быть добавлены в цепь случайным образом.

Электролитические конденсаторы, например, часто обозначаются узкой полосой, обозначающей их отрицательный вывод. Эту маркировку также можно найти на конденсаторах с осевыми выводами (где выводы выходят из противоположных концов).

Чтобы определить полярность конденсатора, можно посмотреть на его длину или проверить сопротивление мультиметром. Более высокое сопротивление указывает на положительную клемму, а более низкое — на отрицательную.

У конденсаторов есть плюс и минус?

Конденсаторы представляют собой пассивные электронные компоненты, используемые в цепях для накопления электрического заряда. Хотя конденсаторы бывают разных форм и размеров, все они функционируют за счет накопления энергии посредством электрохимических принципов.

Полярность конденсатора имеет решающее значение, так как она определяет, какое напряжение может пройти через него и как быстро устройство проводит ток. Без правильной полярности может произойти повреждение оксидного слоя внутри и сделать конденсатор неспособным накапливать электричество.

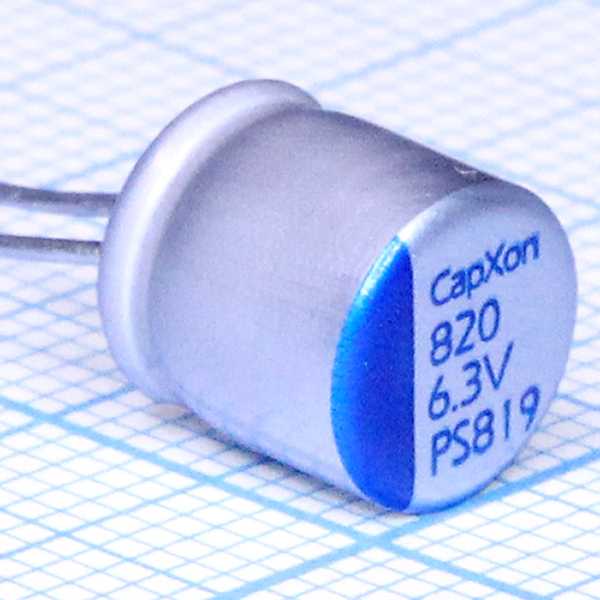

Электролитические конденсаторы обычно имеют черную полосу на отрицательной стороне или стрелки или шевроны для предотвращения неправильного подключения. Неполяризованные конденсаторы также могут быть установлены без необходимости определения их полярности, хотя они не обладают такими же свойствами, как электролитические конденсаторы.

Площадь и расстояние между параллельными пластинами в конденсаторе определяют, какую разницу в заряде он может удерживать при любом заданном напряжении. Чем больше площадь поверхности каждой пластины, тем сильнее притяжение между одноименными зарядами; таким образом, более высокая емкость.

Что произойдет, если вставить конденсатор задом наперед?

При подключении конденсатора напряжение на обеих сторонах должно совпадать, чтобы он работал правильно. Это позволяет внутренней электрохимической системе конденсатора создавать изолирующую пленку на его диэлектрическом слое.

Что произойдет, если установить конденсатор задом наперед? Это может произойти как с электролитическим конденсатором, так и с танталовым конденсатором.

Обычно положительные и отрицательные стороны этих колпачков отмечены + и -. Если их подключить наоборот, конденсатор может выйти из строя или даже взорваться.

Из-за неразрешенного заряда конденсатора две его пластины останутся неподвижными. Поскольку электроны отчаянно пытаются найти путь к положительным и отрицательным сторонам пластин, но не могут проникнуть через изолирующий слой, заряд в конечном итоге вырвется наружу и вызовет взрыв. Вот почему вы всегда должны соблюдать правильную полярность при подключении электролитического конденсатора или танталовой крышки; Это не только сэкономит вам время и деньги в долгосрочной перспективе, но и обеспечит надлежащую функциональность!

Является ли длинная сторона конденсатора положительной или отрицательной?

Конденсаторы накапливают электрический заряд на двух параллельных металлических пластинах. Каждая пластина имеет изолятор для предотвращения прохождения отрицательно заряженных электронных устройств.

Заряд накапливается до тех пор, пока не становится настолько большим, что изолятор больше не может его удерживать, и пластины должны быть освобождены — это известно как электролитический конденсатор.

Да, некоторые типы конденсаторов имеют полярность, то есть они должны подключаться в цепи в определенном направлении.
Электролитические конденсаторы являются одним из примеров поляризованных конденсаторов с положительным и отрицательным выводами.
неполяризованы и могут подключаться в любом направлении.
Важно проверить техническое описание или маркировку на конденсаторе, чтобы определить, является ли он поляризованным и какой вывод является положительным.

Подключение поляризованного конденсатора в цепи с обратной полярностью может привести к его выходу из строя или даже к взрыву.
Неполяризованные конденсаторы обычно используются для таких приложений, как байпас и связь.
Поляризованные конденсаторы часто используются в таких приложениях, как фильтрация источников питания и аудиосхемы.

В зависимости от материала конструкции конденсаторы могут иметь положительный или отрицательный вывод на каждом конце. Чтобы различать, какая сторона положительная, а какая отрицательная, конденсаторы обычно маркируются несколькими различными способами.

Маркировку конденсатора можно выполнить несколькими способами. Крышки пластиковых корпусов в литом корпусе обычно имеют фиксатор, точку или скос на конце или в углу для обозначения положительной полярности. Осевые пленочные конденсаторы также будут иметь полосу на положительной стороне, чтобы дополнительно указать на это различие.

Какие конденсаторы не имеют полярности?

Полярность является важной концепцией при проектировании электрических цепей, особенно при использовании компонентов, которые должны быть припаяны или вставлены в макетную плату. Конденсаторы, например, должны быть подключены в правильном направлении полярности, иначе они не будут работать правильно и даже могут загореться.

Неполярные конденсаторы, напротив, не имеют полярности и могут подключаться в любом направлении без повреждений. Они обычно используются в цепях колебаний, связи и обратной связи.

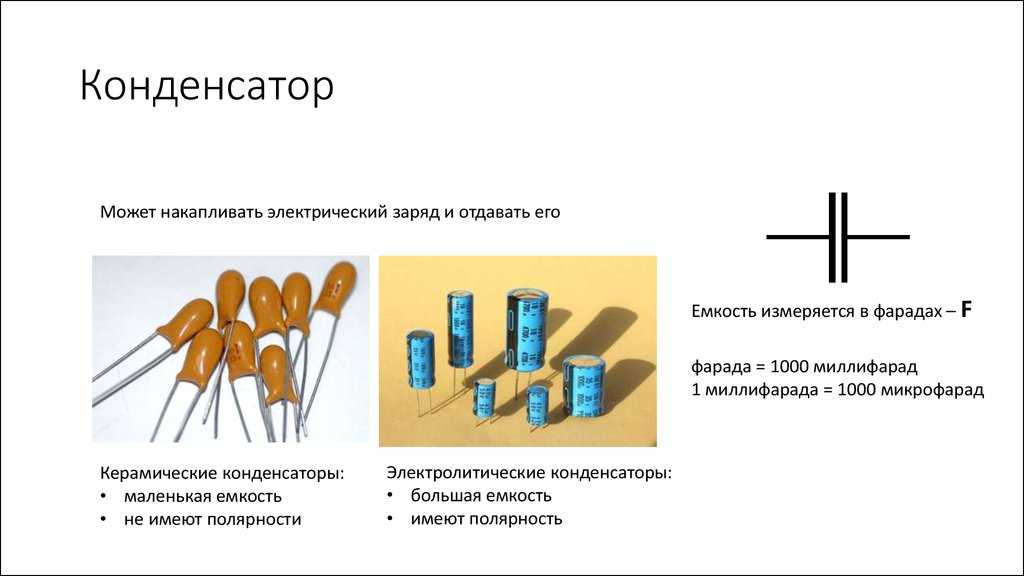

Керамические, майларовые, пленочные и воздушные конденсаторы неполяризованные; это означает, что их можно вставлять в любом направлении, не затрагивая цепь; однако перед использованием рекомендуется проверить их полярность.

Электролитические конденсаторы, напоминающие маленькие консервные банки с жидким электролитом внутри, поляризованы (чувствительны к полярности). Танталовые конденсаторы, обычно отмеченные символом тире или цветной полосой на отрицательном выводе, также имеют знак плюс (+), обозначающий их положительный вывод.

Стандартные электролитические конденсаторы поляризованы напряжением на их анодном электроде, которое должно быть положительным относительно их катодного электрода. Однако в некоторых случаях, таких как алюминий и тантал, некоторые электролитические конденсаторы могут выдерживать обратное напряжение.

Если вы хотите узнать больше о продуктах, которые мы рекомендуем.

Узнайте больше здесь

Сравнение конденсаторов SMD и электролитических конденсаторов | Блог о расширенном проектировании печатных плат

Ключевые выводы

Обзор форм-факторов конденсаторов.
Характеристики и преимущества конденсатора SMD
.
Преимущества электролитических конденсаторов по сквозной технологии.

Спецификация электролитических конденсаторов для поверхностного монтажа определяется значением емкости и рабочим напряжением

Конденсаторы являются незаменимыми элементами в электронных схемах. Функция конденсатора, будь то фильтрация, связь, развязка, накопление энергии, согласование импеданса или демпфирующее действие, варьируется от одной схемы к другой.

Форм-фактор конденсатора, размер и диэлектрический материал — все это важные характеристики при выборе конденсатора. Форм-фактор конденсатора определяется на основе значения его емкости и наличия места на печатной плате. Диэлектрический материал влияет на значение емкости и повышает стабильность конденсатора в различных условиях окружающей среды.

В зависимости от схемы и функции конденсатор может быть поляризованным или неполяризованным. Вы можете найти поляризованные и неполяризованные конденсаторы в различных форм-факторах. Например, если вам нужны электролитические конденсаторы для миниатюрной печатной платы, лучшим выбором будут конденсаторы для поверхностного монтажа (SMD). Наоборот, если схема применяется при высокой температуре, лучшим выбором будут электролитические конденсаторы с технологией сквозного монтажа.

Сравнение конденсаторов SMD и электролитических конденсаторов, использующих технологию сквозных отверстий, является сложной задачей, особенно когда в схемах ограничено пространство для приложений, которые должны выдерживать высокие температуры, экстремальные ускорения или столкновения. В этой статье мы рассмотрим форм-фактор конденсатора и сравним конденсаторы SMD с электролитическими конденсаторами с выводами.

Форм-фактор конденсатора

Уменьшение размеров печатных плат для экономии места — распространенная тенденция в электронике. Поскольку схемы миниатюрны с высокой удельной мощностью, большое внимание уделяется сохранению эксплуатационной надежности. Форм-факторы или размеры компонентов выбираются в соответствии с размером схемы и доступностью места. Производители вложили средства в разные форм-факторы пассивных компонентов, так как существует огромный спрос на различные размеры. Некоторые доступные форм-факторы конденсаторов включают:

Конденсаторы со сквозными отверстиями/ конденсаторы с выводами: Конденсаторы с выводами называются конденсаторами со сквозными отверстиями. Технология сквозного монтажа применима ко всем типам конденсаторов на основе диэлектрических материалов, таких как бумажные конденсаторы, керамические конденсаторы или электролитические конденсаторы. Они вставляются в отверстия на печатной плате и припаиваются к противоположной поверхности. Электролитические конденсаторы со сквозным отверстием обычно используются в прототипах схем. Электролитические конденсаторы, использующие технологию сквозных отверстий, обеспечивают устойчивость благодаря своей нишевой надежности и отличительным преимуществам.

Конденсаторы с винтовыми клеммами: Конденсаторы с винтовыми клеммами поставляются с резьбовыми шпильками и крепятся к плате винтами.
. Конфигурация выводов конденсаторов Snap-in разработана для простого монтажа на печатных платах.
Конденсаторы с прессовой посадкой: Конденсаторы с прессовой посадкой имеют штифты, которые оказывают боковое усилие на отверстия, в которые они вставляются. Этот тип конденсатора устраняет производственные проблемы, проблемы с качеством и процесс пайки. Он также обеспечивает быструю замену конденсаторов на плате.
Осевые конденсаторы: в радиальном конденсаторе выводы выходят с одной стороны конденсатора, тогда как в осевых конденсаторах выводы проходят параллельно корпусу конденсатора и выходят на противоположных концах.

Конденсаторы для поверхностного монтажа (SMD): Конденсаторы SMD припаиваются к соответствующим контактным площадкам на печатной плате и занимают место на печатной плате.

Эти классификации можно комбинировать; если вы ищете на веб-сайте дистрибьютора электроники, вы можете отфильтровать поиск по типу конденсатора на основе диэлектрического материала и форм-фактора конденсатора. Вы можете найти такие комбинации, как защелкивающиеся танталовые конденсаторы, электролитические конденсаторы со сквозным отверстием, электролитические конденсаторы SMD и т. д.

Далее давайте сравним конденсаторы SMD и электролитические конденсаторы, использующие сквозную технологию. Конденсаторы SMD

по сравнению с электролитическими конденсаторами, использующими технологию монтажа в сквозное отверстие

Конденсаторы SMD

Для плотных, высокопроизводительных и компактных схем лучше всего подходят конденсаторы SMD. Они не требуют сверления отверстий для соединения и закрепляются на поверхности платы припоем. Электролитические конденсаторы SMD обычно состоят из электролитической банки и измеряются по диаметру банки. Полярность электролитических конденсаторов SMD обычно отмечается на одном из выводов устройства линией белого или черного цвета. Технические характеристики электролитических конденсаторов SMD обозначаются с использованием значения емкости и рабочего напряжения. Существует два метода представления спецификации конденсатора SMD:

Первый метод определяет значение емкости в микрофарадах и ее рабочее напряжение в вольтах.
Второй метод использует код из трех цифр: первая буква обозначает рабочее напряжение в вольтах, а две другие — значение емкости в пикофарадах. Например, J106 указывает на конденсаторы емкостью 10 мкФ с рабочим напряжением 6,3 В.

Преимущества

Электролитические конденсаторы для поверхностного монтажа хорошо известны своим большим отношением емкости к занимаемой площади и очень экономичны. Для создания высокочастотных или высокоскоростных цепей с минимальной паразитной индуктивностью и емкостью конденсаторы SMD занимают первое место среди форм-факторов конденсаторов.

Электролитические конденсаторы

Если требуются поляризованные конденсаторы, следует использовать электролитические конденсаторы. Чаще всего в качестве сквозных устройств используются электролитические конденсаторы. Сквозные электролитические конденсаторы имеют положительный вывод и отрицательный вывод, ближе к которому отмечен знак минус. Выводы сквозных электролитических конденсаторов могут в значительной степени выдерживать воздействие окружающей среды, поскольку они обеспечивают более прочную механическую связь со слоями печатной платы по сравнению с конденсаторами SMD.

Области применения

Надежность соединения делает электролитические конденсаторы со сквозным отверстием лучшим выбором для аэрокосмических и военных применений, где выше вероятность воздействия высоких температур, столкновений и экстремальных ускорений. Возможности ручной замены и регулировки, обеспечиваемые электролитическими конденсаторами со сквозным отверстием, позволяют также использовать их в приложениях для прототипирования и тестирования. Величина емкости и номинальное напряжение сквозных электролитических конденсаторов указаны на корпусе конденсатора.

Недостатки

К сожалению, сквозные конденсаторы тяжелее, дороже и объемнее, чем конденсаторы SMD. Обычно размер сквозных электролитических конденсаторов затрудняет согласование с ограниченным пространством конструкции. Подумайте о наличии свободного места на вашей печатной плате, чтобы определить, следует ли вам использовать конденсаторы SMD или электролитические конденсаторы, использующие технологию сквозных отверстий, в вашей схеме.

Для проектирования печатных плат с активными и пассивными компонентами различных форм-факторов вы можете положиться на программное обеспечение Cadence для проектирования печатных плат. Ведущие поставщики электроники полагаются на продукты Cadence для оптимизации потребностей в мощности, пространстве и энергии для широкого спектра рыночных приложений.
