Как осушить воздух: Методы осушения — полезные советы

Методы осушения — полезные советы

Осушение воздуха — процесс удаления влаги из воздушной среды. Существует несколько методов осушения: обогрев и вентиляция, конденсаторное осушение, абсорбционное осушение.

Существует три основных метода:

• Обогрев и вентиляция.
• Конденсаторное осушение.
• Адсорбционное осушение.

Обогрев и вентиляция

Этот метод осушения основан на увеличении температуры воздуха и интенсивной вентиляции помещения. Эффективность метода зависит от внешних условий, которые могут сделать невозможным его применение. Этот метод тем эффективнее, чем ниже температура внутри осушаемого помещения. Именно поэтому наилучших результатов можно добиться зимой, хуже — весной или осенью, а наихудших или вообще нулевых — летом. В случае осушения влажных каменных зданий температура в помещении не должна превышать 35 °C. Более высокие температуры могут привести к чрезмерному росту давления водяного пара в стенах, приводя к трещинам и разрушению.

Отсутствие соответствующей вентиляции (воздухообмена) в процессе осушения влажных стен этим методом становится причиной того, что пар еще лучше впитывается более сухими частями стен и потолков.

Нужно помнить, что при применении этого метода продолжительность осушения увеличивается. Наилучших результатов можно добиться при большей разнице температур, как указано выше, а, следовательно, при большем потреблении энергии.

Осушение с помощью обогрева и вентиляции: 1 — воздух снаружи; 2 — воздухозаборник; 3 — вентилятор; 4 — нагревательный элемент; 5 — теплый воздух

Конденсаторное осушение

В конденсаторных осушителях влага из воздуха конденсируется путем охлаждения воздуха до точки росы. Основными элементами конденсаторных осушителей являются: вентилятор, компрессор, теплообменники (конденсатор и испаритель). Вентилятор направляет воздух через теплообменники. Температура витков испарителя ниже точки росы, что приводит к конденсации водяного пара на поверхности испарителя.

Конденсат собирается в специальном поддоне внутри осушителя, или выходит через шланг наружу. После испарителя охлажденный и осушенный воздух проходит через конденсатор, где происходит нагрев. Это приводит к понижению уровня относительной влажности воздуха. Пройдя через конденсатор, воздух выходит наружу в помещение. Температура выходящего из осушителя воздуха на 3–8 °C выше его первоначальной температуры. Это повышение температуры может увеличить испарение воды, например, с мокрых стен, ускоряя при этом процесс осушения.

Производительность конденсаторных осушителей зависит от условий, в которых они применяются (температуры и влажности), а также от типа устройства (его размера и мощности). Самая высока производительность отмечается при более высоких показателях температуры и относительной влажности воздуха.

Конденсаторное осушение намного экономичнее и эффективнее, чем метод обогрева и вентиляции. Это, прежде всего, благодаря исключению смешения воздуха внутри помещения с наружным воздухом.

Конденсаторное осушение: 1 — влажный воздух; 2 — фильтр; 3 — испаритель; 4 — сливной поддон; 5 — емкость для конденсата; 6 — осушенный и охлажденный воздух; 7 — конденсатор; 8 — вентилятор; 9 — осушенный и нагретый воздух

Абсорбционное осушение

Принцип работы адсорбционных осушителей основан на извлечении влаги из воздуха за счет впитывания ее гигроскопическими материалами. Основными элементами таких осушителей являются: ротор, ременной привод, вентиляторы, нагревательный элемент, фильтр, корпус и дополнительные элементы.

Обычно ротор выполнен из алюминия и состоит из большого числа узких параллельных каналов, покрытых влагопоглащающим материалом. Такая конструкция позволяет значительно повысить поверхность впитывания влаги. Ротор приводится в движение электродвигателем при помощи ременной передачи и состоит их 2-х секций: осушающей и регенерирующей. Поперек через ротор проходят два потока воздуха, которые изолированы друг от друга уплотнителями.

Ротор медленно вращается и в это время часть ротора, обращенная к технологическому (обрабатываемому) воздуху, поглощает влагу из воздуха, а часть ротора, обращенная к нагретому (регенерируемому) воздуху, выделяет влагу, поглощенную из технологического воздуха. Преимуществом такого осушителя является его прочность, возможность самоочищения ротора. Огромным плюсом осушения этого типа является возможность осушения воздуха без его нагрева, а также осушение при температурах ниже 0 °C.

Абсорбционное осушение: 1 — фильтр; 2 — влажный воздух; 3 — ротор; 4 — осушенный воздух; 5 — вентилятор; 6 — регенерирующий воздух; 7 — нагревательный элемент; 8 — горячий регенерирующий воздух; 9 — влажный регенерирующий воздух

Как осушить воздух в помещении?

   Комфорт — это уют, совокупность бытовых удобств. Человек стремится к тому, чтобы там, где он находится или хранит своё имущество, было сухо и тепло. Иногда комфортное состояние нарушает повышенная влажность окружающей среды. Действие влажного воздуха в помещении заметно. На стенах, в углах появляются трудновыводимые черные пятна — следы плесени, грибка. Может повреждаться мебель, металлические изделия. Из-за наличия конденсата портятся зеркала, оконные рамы. Осушитель воздуха успешно ликвидирует наличие этих проблем.

   Осушитель воздуха — это устройство, предназначенное для регулирования и удаления повышенной влажности воздуха в закрытом помещении, защищая территорию от разрушения, плесени, коррозии.

   На рынке климатических систем Вы сможете найти несколько типов осушителей воздуха в зависимости от принципа действия: адсорбционные, конденсационные и ассимиляция.

   1. Адсорбционный вид осушения воздуха наиболее эффективный в помещениях с температурой, не превышающей +10℃. Механизм действия основан на том, что излишки влаги из окружающего воздуха впитываются адсорбирующим веществом, находящемся внутри оборудования. Сначала осушитель нагнетает воздух, который затем направляется в резервуар с адсорбентом, собирающим излишки влаги. После этого осушенный воздух возвращается в помещение. Интересно, что в соответствии с законом сохранения энергии, воздух, освобождаясь от влаги, нагревается. Поэтому адсорбционные осушители очень удобны при использовании в подвалах или на холодных складах, в морозильных камерах. Небольшим недостатком является то, что в простых моделях необходимо периодически менять сорбент, а это связано с дополнительными денежными расходами.

   2. Конденсационный тип работы основан на превращении пара в жидкое состояние. Особенностью применения данного вида осушителей является то, что они работают при температуре не ниже 10 -15℃. Принцип работы: влажный воздух из помещения посредством двигателя нагнетается в систему, охлаждается испарителем при помощи хладагента ниже точки росы. После остывания и осушения воздух попадает в разогретый конденсатор, подогревается и направляется в помещение. Таким образом, разница температуры воздуха на входе и выходе составляет 2 — 5℃. Это немного экономит Ваши расходы на обогрев здания. Стоит обратить внимание, что при понижении температуры окружающей среды, резко падает производительность осушителя воздуха.

   3. Ассимиляция. Принцип действия заключается в следующем: при помощи вентиляционной системы происходит воздухообмен между воздухом внутри здания и внешней средой. Из помещения влажный воздух выходит наружу, а с улицы подаётся свежий. Таким образом, осуществляется понижение уровня влажности воздуха. У этого метода есть некоторые недостатки:

1) невозможно эксплуатировать такие модели при сырой погоде и в регионах с  влажным климатом;

2) потеря и дополнительные затраты энергии на нагнетание и нагрев свежего воздуха.

   Компании, выпускающие климатические системы, предлагают различные виды осушителей воздуха: бытовые, промышленные и модели для бассейнов.

   Бытовые осушители — это приборы небольшого размера, не нуждающиеся в монтаже, их легко можно перенести с одного места на другое. Устранители влаги обладают небольшой мощностью, удаляя до 12л воды за сутки, поэтому они идеально подойдут для эксплуатации в небольших помещениях. Если квартира или дом находятся на северной стороне, куда редко заглядывает солнце, приобретение осушителя воздуха становится не роскошью, а предметом первой необходимости. Маленькое устройство имеет аккуратный вид, поэтому отлично будет смотреться на фоне интерьера Вашего жилого помещения. Осушитель воздуха Ballu BDH-15L относится к конденсационному типу. Он работает быстро и при этом не создаёт никакого шума. Имеет сенсорную панель управления и встроенные гигростат, гигрометр и термометр. За сутки способен удалить из воздуха до 15л излишков влаги. Этот прибор может быть установлен на даче, в подвале, в погребе, в гараже, а также в жилых помещениях. Например, наличие осушителя воздуха в подвале спасёт Вас от надоедливых комаров, мокриц и блох, так как ликвидация сырости не позволит им размножаться, а также очевидна польза для фундамента дома. Установка оборудования в гараже сохранит автомобиль от коррозии и продлит срок службы металлических инструментов, защищая их от ржавчины.

Для спасения стен от плесени и грибка в ванной, в бане или в сауне предлагаем приобрести конденсационный осушитель воздуха Ballu BDH 30L. Этот вид оборудования не только избавит от повышенной влажности, неприятных запахов, но и очистит воздух в помещении от пыли, пыльцы и пуха. Кроме того, осушитель создаст Вам комфортный микроклимат. Ballu BDH поддерживает заданный Вами уровень влажности в пределах 35 — 80%.

Вдобавок к основному оборудованию производитель Меасо предлагает клиентам мини-осушитель Меасо Mini-D. Это устройство как бы дополняет другие модели. Он предназначен для того, чтобы спасти от сырости вещи в шкафу, инструменты в кладовой, экспонаты за витриной в музее. То есть такое оборудование целесообразно установить в помещении маленького размера, в котором отсутствует циркуляция воздуха, например в шкафу, на витрине. Meaco-Mini-D относится к адсорбционным осушителям воздуха. В нем находится безопасный силикогель, который при пропитывании влагой изменяет цвет с оранжевого на зеленый.

Для осушения воздуха в помещениях объемом больше 100 м куб. возникает необходимость в приобретении более мощного оборудования. Такими устройствами являются промышленные осушители воздуха. Они нашли своё широкое применение на складе, на строительстве, в сельском хозяйстве. Вы можете встретить несколько типов промышленных осушителей: канальные, мобильные и адсорбционные.

Рассмотрим некоторые сферы применения оборудования:

   1. При проведении строительных и ремонтных работ. Как известно, особенностью штукатурных смесей, кирпича и бетона является выделение влаги. Это значительно замедляет сроки проведения работ. Для решения этой проблемы предлагаем воспользоваться осушителем воздуха. Использование агрегата при строительстве или ремонте

1) сокращает срок проведения работ;

2) обеспечивает равномерное высыхание стяжки полов, потолка, обоев, краски, штукатурки, побелки;

3) значительно экономит потребление электроэнергии, по сравнению с другими приборами.

   2. Чтобы обеспечить качественное хранение товара в складских помещениях очень важно достичь стабильного поддержания температуры и влажности воздуха. Если эти показатели не соответствуют норме — происходит порча продукции, коррозия металла, заплесневение и гниение древесины и тканей, деформация и потеря прочности картонных изделий, затвердевания и слёживание сыпучих продуктов. Зимой можно применять вентилятор с подогревом, летом — просто вентиляцию. Но это неэкономно. Самым рациональным решением в этой ситуации будет приобретение осушителя воздуха, который способен круглый год поддерживать влажность воздуха на нужном уровне.

   3. В деревообрабатывающей промышленности осушители воздуха участвуют в процессе высушивания древесины.

   4. В сельском хозяйстве устройство для устранения излишков влажности воздуха может успешно применяться в теплицах. После сбора урожая климатическое оборудование на складе поможет сохранить собранные овощи, фрукты и зерно свежими на более длительный срок.

   5.Незаменимым помощником осушитель воздуха будет и после ликвидации последствий чрезвычайных ситуаций, таких как: авария водопровода, наводнение, пожар и т. д. Некоторые модели способны удалить до 300 литров воды в сутки, просушивая не только воздух в помещениях, но и находящиеся в нём предметы в минимально короткие сроки.

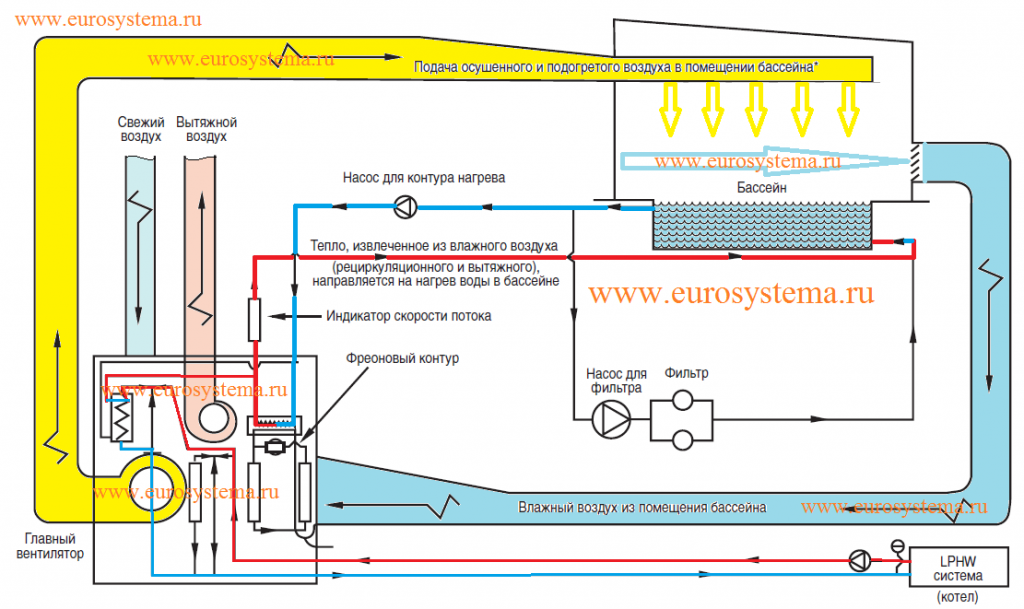

   Следующим видом климатического оборудования являются осушители воздуха, эксплуатируемые в бассейнах. Если помещение, в котором расположен плавательный бассейн, недостаточно укомплектовано специальным оборудованием — могут возникнуть некоторые проблемы: на поверхностях окон, стен и на потолке постоянно образуется конденсат, появляются трудновыводимые пятна от плесени и грибка, металлические конструкции ржавеют. Находясь в помещении с повышенной влажностью, человеку даже трудно дышать. Чтобы избавить себя и посетителей бассейна от этих неприятностей — стоит приобрести осушитель воздуха для бассейна.

На выбор осушителя воздуха для бассейна влияют несколько факторов. Во-первых, назначение устройства. Во-вторых, учитывается размер бассейна. И в-третьих, какой необходим уровень влажности.

   По конструкции осушители бывают моноблочными и канальными. Моноблочные делятся по методу установки на настенные, напольные и передвижные модели. Их приобретают для частных бассейнов небольшого размера. Такие агрегаты не требуют особой сборки и сразу готовы приступить к работе. Положительным качеством является то, что они имеют функции подогрева воды и воздуха.

   Канальные осушители удобны в использовании в искусственных водоёмах объемом более 25м куб. Их устанавливают в фитнес-центрах и гостиницах с небольшими бассейнами, в аквапарках, а также в крупных общественных и частных бассейнах. Канальный осушитель представляет собой подобие кондиционера, только более сложной конструкции. Его работа основана на замене воздуха, находящегося внутри помещения, на подогретый свежий воздух, попадающий снаружи. Обратите внимание, что для установки этого вида оборудования понадобится отдельное вентиляционное помещение. Кстати, несмотря на значительную мощность, Вас не будет беспокоить никакой шум во время работы устройства. Канальный осушитель воздуха не только регулирует уровень влажности, но может применяться для воздушного отопления и создания, подходящего именно Вам, микроклимата. С целью экономии затрат на оплату электроэнергии, рекомендуется накрывать поверхность бассейна, когда им не пользуются.



Лучшие способы осушения сжатого воздуха

Вокруг нас вода в воздухе. Уровень влажности воздуха меняется при изменении температуры. Например, холодный зимний воздух может высушить нашу кожу, но жаркий влажный день может создать влагу во всех непритязательных местах. Ваши волосы могут выглядеть непослушными в жаркий день из-за повышенной влажности воздуха. Но что происходит, когда эта влага скапливается и ваш воздушный компрессор заполнен водой? Общие методы удаления влаги из сжатого воздуха включают:

• Слив бака
• Использование гидрозатвора и регулятора фильтра
• Использование рефрижераторного осушителя воздуха
• Использование адсорбционного осушителя воздуха
• Использование влагопоглощающего осушителя воздуха
• Сушка воздухом через систему трубопроводов
• С методом охлаждения накопительного бака
• Сквозная абсорбционная сушка

Почему в моем компрессоре вода?

Двумя основными причинами скопления воды в вашем воздушном компрессоре являются естественная влажность, возникающая в процессе сжатия, и качество используемого воздуха. Система фильтрации вашего компрессора отделяет чистый воздух от других загрязняющих веществ, включая избыточную влагу. Фильтр компрессора улавливает эту влагу и хранит ее до тех пор, пока она не высохнет или не будет слита, что приводит к естественному накоплению воды.

Как наружный, так и внутренний воздух содержат определенный уровень влаги или влажности. На этот процент влияют такие факторы, как:

• Кондиционер
• Проточная вода
• Протекающие крыши или окна
• Увлажнители
• Плохая вентиляция

Понимание точки росы под давлением

Мы измеряем влажность в точке росы под давлением (PDP), которая относится к температуре, при которой воздух должен быть, чтобы достичь такой же степени сухости. Во многих промышленных применениях требуется PDP не менее -40°F (-40°C), поэтому воздух должен иметь тот же уровень влажности, что и при -40°F.

Опасность чрезмерного содержания влаги в сжатом воздухе

Хотя некоторый уровень влажности является нормальным, слишком много воды может:

• Повреждение воздушного компрессора:  Когда вода скапливается и остается застойной в одном и том же месте, это может вызвать образование ржавчины, которая изнашивает воздушный компрессор и загрязняет конечный продукт. Давление из-за чрезмерной влажности в вашем баке также создаст ненужную нагрузку на части компрессора, включая подшипники, и помешает правильной работе фильтров вашего бака. Когда эти детали повреждены, вы рискуете дорогостоящим ремонтом или полной заменой машины.
• Более низкое качество воздуха:  Если вы работаете в строго регулируемой отрасли, вы больше не можете соответствовать установленным стандартам или кодам качества, если ваш сжатый воздух испорчен избыточной влажностью.
• Некачественный конечный продукт:  Чрезмерно влажный сжатый воздух может привести к некачественному конечному продукту. Например, влажный сжатый воздух может деформировать деревообрабатывающие изделия, смыть порошковую краску и привести к образованию ржавчины на металлических поверхностях.

Удаление лишней воды и влаги из воздушного компрессора имеет решающее значение для долговечности вашей машины, а также для качества сжатого воздуха.

Как удалить воду из сжатого воздуха

Для сжатого воздуха требуется какая-либо система или устройство для удаления естественной влаги. Существует несколько вариантов удаления воды из вашего воздушного компрессора, которые могут быть такими же простыми, как сливной клапан на баке, или такими сложными, как четырехступенчатая система осушки воздуха. Возможно, вы используете сжатый воздух для целей, требующих отсутствия влаги на выходе. В этом случае любое присутствие влаги негативно повлияет на вашу работу.

Существуют приложения, которые могут работать при низком содержании влаги и не требуют сложной установки воздушной сушки. В любом случае, влажность воздушного компрессора в вашем баке и линиях не идеальна, поэтому осушение воздуха и выпуск воды в той или иной форме абсолютно необходимы.

Для компрессора, который подает 20 литров воздуха в секунду, он также подает 24 литра воды в день.

Большую часть этой воды необходимо удалить, и обычно это делается в несколько этапов. Например, промышленный воздушный компрессор, который производит около 24 литров воды в день, будет перемещать влажный и горячий сжатый воздух в доохладитель, который удаляет 15 литров, а затем в осушитель охлажденного воздуха, который удаляет еще семь литров. Может быть еще одна ступень с адсорбционным осушителем воздуха для получения максимально сухого воздуха.

Воздушные компрессоры

используются для широкого спектра применений, поэтому не существует идеального решения для каждого применения сухого сжатого воздуха. Более холодный воздух содержит меньше воды, поэтому для охлаждения сжатого воздуха используется множество систем. Это позволяет воде выпадать из воздуха, чтобы ее можно было собрать и слить.

Слив бака

Первым этапом предотвращения попадания влаги в воздуховоды является частое опорожнение бака воздушного компрессора. В нижней части напорного бака воздушного компрессора есть дренаж, который выпускает смесь воды и масла, которая собирается внизу.

Это следует делать каждый раз, когда вы используете воздушный компрессор, чтобы предотвратить образование ржавчины внутри резервуара и не допустить попадания влаги на линии и инструменты.

Если вы не сливаете бак из-за того, что трудно добраться до сливного клапана, вам следует установить комплект удлинителя слива, чтобы он был легко доступен. Вы также можете установить автоматический слив бака с таймером, который вы можете установить для периодического слива бака за вас. В любом случае, это вопрос безопасности и важно.

Водосборник и регулятор фильтра

Водоотделитель, предназначенный для работы с поступающим холодным воздухом, представляет собой простой метод удаления влаги из сжатого воздуха. Воздух входит с одной стороны, а затем циркулирует вокруг чаши, где вода собирается на дне ловушки и вытекает наружу. Воздух будет выходить через фильтр, который улавливает другие примеси в воздухе.

Водоотделитель обычно не используется сам по себе, а как часть многоступенчатой ​​системы для удаления из воздуха как можно большего количества влаги. Он особенно используется для приложений, требующих очень сухого воздуха, таких как покраска, пескоструйная обработка или порошковое покрытие.

Рефрижераторный осушитель воздуха

Работая аналогично кондиционеру, осушитель охлаждающего воздуха подсоединяется к воздушному компрессору и охлаждает воздух до заданной температуры, обычно от 35°F до 50°F (от 1,5°C до 10°C). Это приводит к точке росы под давлением (PDP) от 33°F до 39°C.˚F (от 0,5˚C до 3,8˚C).

Вода выпадает из воздуха и отделяется, затем воздух нагревается и направляется по линиям для конечного использования. В некоторых приложениях требуется более низкий PDP, для чего потребуется адсорбционный осушитель воздуха, поскольку конденсат замерзает при 32°F (0°C) и его невозможно удалить. Это не самый экономичный способ осушки сжатого воздуха, но он является одним из самых эффективных и включает в себя полную систему осушки в одном устройстве.

Существует две конфигурации рефрижераторных осушителей воздуха: циклическая и нециклическая.

Рефрижераторные осушители воздуха без циклов:

• Охлаждение сжатого воздуха в теплообменнике
• Теплый сжатый воздух проходит с одной стороны, а жидкий хладагент низкого давления дозируется с другой стороны теплообменника
• Уменьшить температуру сжатого воздуха при нагреве хладагента
• Регулировать поток хладагента при изменении тепловой нагрузки от сжатого воздуха

В качестве альтернативы, рефрижераторные осушители воздуха циклического действия:

• Охлаждение сжатого воздуха через теплообменную среду, такую ​​как песок, металл или жидкость
• Содержит два теплообменника, установленных внутри резервуара, заполненного теплопроводной жидкостью, такой как вода с добавлением пропиленгликоля для предотвращения замерзания и коррозии
• Отвод тепла от теплопроводной среды с помощью холодильной системы, после чего сжатый воздух охлаждается теплопроводной средой
• Включение цикла, когда жидкость поднимается до верхнего предела
• Разработаны так, чтобы быть более энергоэффективными, чем нециклические конструкции, поскольку охлаждение используется только для охлаждения среды теплообменника, а не постоянного потока горячего воздуха
• Используйте более простую схему охлаждения, чем нециклическая, поскольку перепускные клапаны горячего газа не требуются

Адсорбционный осушитель воздуха

Множество крошечных абсорбирующих шариков, называемых влагопоглощающими шариками, удаляют воду из воздуха в влагопоглотительном осушителе воздуха. Эти блоки аналогичны по конструкции, чем фильтр-ловушка для воды. Воздух проходит через центр сосуда под давлением, удаляя воду по мере циркуляции. Как только достигается заданное содержание влаги, воздух перемещается из осушителя в линии для конечного использования. Высокоэффективный коалесцирующий предварительный фильтр необходим для предотвращения повреждений от воды и масляного шлама.

Большинство адсорбционных осушителей имеют два вертикальных резервуара под давлением, которые непрерывно работают в цикле сушки-регенерации, называемом циклом NEMA. Примером настройки может быть 10-минутный цикл NEMA, когда устройство сушится в течение пяти минут, а затем регенерируется в течение пяти минут.

Во время циклов сушки сжатый воздух под полным давлением проходит через подключенный сосуд осушителя через слой шариков осушителя, которые удаляют водяной пар и молекулы углеводорода из воздуха. Сжатый воздух выпускается из сосуда при достижении заданного PDP.

Во время цикла регенерации давление в сосуде сбрасывается, и начинается процесс регенерации, в результате которого влага из осушителя нагревается. После регенерации резервуар снова находится под давлением и готов к следующему циклу сушки.

Обычно используются три осушителя:

• Силикагель: аморфная форма кремнезема с превосходными свойствами поглощения водяного пара, обеспечивающая PDP от -40°F до -85°F
• Активированный оксид алюминия:  пористая форма оксида алюминия с диоксидом кремния, которая обеспечивает PDP от -40°F до -100°F; лучший вариант для безнагревных осушителей воздуха
• Молекулярное сито:  пористая форма цеолитов, разработанная для поглощения конкретных молекул паров и газов, которые обеспечивают PDP от -100°F и ниже

Адсорбционные осушители обычно используются в промышленных условиях, где необходимо удалить наибольшее количество влаги из сжатого воздуха.

Адсорбционные осушители Quincy

Quincy Compressor производит полную линейку систем осушителя воздуха с осушителем с двойными башнями, которые обеспечивают продувку — регенерацию осушителя — в одной башне, а другая башня осушает сжатый воздух. Эта функция обеспечивает более длительное использование осушителя и непрерывную работу в течение длительных периодов времени, как это обычно бывает в промышленных средах.

Quincy предлагает четыре модели адсорбционных осушителей для различных применений систем воздушных компрессоров.

Адсорбционная осушитель без нагрева QHD:

• Регенерирует автономную градирню, используя небольшую часть осушенного сжатого воздуха
• Предлагает низкие затраты на техническое обслуживание и низкую начальную стоимость
• Эксплуатационные расходы от средних до высоких

Адсорбционный осушитель QDHP с продувкой и подогревом:

• Регенерирует автономную градирню с вдвое меньшим количеством сжатого воздуха по сравнению с безнагревательной серией
• Предлагает низкие затраты на техническое обслуживание и довольно низкие эксплуатационные расходы
• Имеет среднюю начальную стоимость
• Сокращение энергопотребления на 50 % благодаря дополнительной системе регенерации Quincy MicroBurst

Адсорбционный осушитель с продувкой воздуходувкой QDBP:

• Регенерирует автономную градирню за счет объединения тепла с окружающим воздухом
• Предлагает относительно низкие затраты на техническое обслуживание и эксплуатационные расходы
• Имеет высокую начальную стоимость

Безнагревательная модульная адсорбционная сушилка QMOD:

• Регенерирует автономную градирню с небольшой долей осушенного сжатого воздуха
• Предлагает низкие затраты на техническое обслуживание и начальную стоимость
• Пробеги с умеренными и высокими эксплуатационными расходами

Осушители воздуха Quincy очищают сжатый воздух с помощью нашего запатентованного влагопоглотителя Q-Sorb, который состоит из усиленного соединения активированного оксида алюминия. Эта формула способствует абсорбции и снижению перепада давления, что со временем помогает повысить энергоэффективность вашего воздушного компрессора.

Если вы выбираете между адсорбционной сушилкой с подогревом или без нагрева, помните об этом общем правиле: осушители без нагрева лучше всего подходят для применений ниже двух тысяч кубических футов в минуту, а осушители с подогревом лучше всего подходят для применений выше двух тысяч кубических футов в минуту.

Влагопоглощающие осушители воздуха

Компрессорные осушители с влагопоглощающим воздухом

имеют один бак и также используют осушитель, но они могут обеспечить PDP только на 20–25 °F ниже, чем температура воздуха, поступающего в осушитель. Когда сжатый воздух поступает в резервуар, он вступает в реакцию с влагопоглотителем с образованием жидких стоков, которые необходимо сливать из осушителя и утилизировать в соответствии с правилами обращения с опасными отходами.

Эти типы осушителей не используются в промышленности, поскольку осушенный сжатый воздух может содержать мелкие частицы сточных вод, которые могут вызвать коррозию оборудования в дальнейшем.

Воздушная сушка трубопроводной системы

Вы можете прокачать воздуховоды, чтобы удалить воду из сжатого воздуха. Благодаря использованию длинных металлических труб, построенных по двум или более схемам «вверх-вниз», воздух охлаждается по мере того, как трубы поглощают тепло. Реагируя на гравитацию, вода падает на дно трубопроводной системы в «капельный отвод» или «отводной отвод» и задерживается либо водосборником, либо Т-образным фитингом и шаровым краном.

Воздух продолжает свой путь по трубе вверх-вниз, выделяя больше влаги через каждый сегмент. В каждой капельнице будет меньше воды. К тому времени, когда воздух пройдет через последний сегмент, в капельнице не должно быть воды. Это может использоваться как самостоятельный метод осушки сжатого воздуха и является наиболее распространенным и наиболее экономичным способом осушки сжатого воздуха в магазине для бизнеса или личного использования.

Наиболее важными элементами систем осушки сжатого воздуха являются следующие:

• Все горизонтальные трубопроводы должны быть направлены вниз, чтобы вода двигалась вместе с воздухом, а не оседала в трубе. Рекомендуется минимальный наклон 1 к 100.
• Добавляйте отводную опору каждый раз, когда необходимо поднять трубопровод или сделать его вертикальным, чтобы под действием силы тяжести вода перемещалась вниз к отводной опоре, которую необходимо удалить.
• Добавьте водоотделитель или фильтр-регулятор на конец трубопровода для удаления оставшейся воды.
• Держите откидные ножки подальше от электрических розеток.
• Учитывайте, сколько трубопроводов вы используете и насколько это повлияет на перепад давления. Используйте калькулятор установки трубопроводов Института сжатого воздуха и газа , чтобы определить падение давления и найти другие полезные расчеты для вашей системы сжатого воздуха.

Метод охлаждения резервуара для хранения

Резервуары для хранения

, также известные как ресиверы для воздуха, служат временным резервуаром для хранения сжатого воздуха, выходящего из воздушного компрессора. Они используются в проектах с высоким спросом, требующих большого количества сжатого воздуха при небольшом запасе времени, в том числе во многих промышленных приложениях. Резервуар для хранения воздуха сжимает сжатый воздух, чтобы он оставался пригодным для использования. Резервуары-ресиверы можно использовать как для «мокрого хранения», так и для «сухого хранения»:

• Влажное хранение:  Влажное хранение — это хранение сжатого воздуха после сжатия, но до прохождения процесса осушки воздуха. Это позволяет дополнительной влаге конденсироваться из сжатого воздуха до того, как он попадет в осушитель воздуха, что значительно минимизирует количество воды в конечном результате.
• Сухое хранение:  Сухое хранение — это хранение сжатого воздуха в ресивере для последующей осушки, которая защищает сжатый воздух от накопления дополнительной влаги.

Как при хранении влажного, так и сухого воздуха «температура приближения» играет большую роль в снижении избыточной влажности. Температура подвода относится к разнице температур нагнетаемого воздуха и внутренней температуры резервуара-накопителя. Когда встречаются две разные температуры, в воздухе начинается процесс конденсации, при котором влага вытесняется в бак и из сжатого воздуха. Это происходит до тех пор, пока воздух в накопительном баке не достигнет постоянной температуры.

Абсорбционная сушка

Если вам интересно, что такое абсорбционная сушка и почему вы, возможно, не слышали о ней раньше, вы, вероятно, не одиноки. Абсорбционная сушка — это химический процесс, в котором используются абсорбирующие материалы — обычно водорастворимый хлорид натрия или серная кислота — для поглощения избыточной влаги. Этот метод удаления воды из воздушного компрессора используется не так часто, как другие методы сушки, но все же является приемлемым вариантом по следующим причинам:

• Абсорбционная сушка имеет низкую начальную стоимость по сравнению с некоторыми другими типами сушильных машин, поскольку не требует приобретения дополнительного оборудования или инструментов для воздушной сушки.
• Техническое обслуживание обычно проще из-за отсутствия движущихся или электрических частей.
• Это простой процесс, требующий минимального наблюдения или участия с вашей стороны.

Есть также несколько недостатков использования абсорбционных осушителей, например:

• Абсорбирующие материалы необходимо добавлять каждый раз после их растворения, что требует дополнительного времени и денег.
• Абсорбирующие материалы могут затвердевать или накапливаться, что может привести к закупорке бака.
• Остатки материалов могут попасть в другие части вашего компрессора или осушителя воздуха.
• Точка росы не снижается так сильно, как при использовании других методов сушки, а это означает, что доступны более эффективные методы сушки.

На что обратить внимание при покупке осушителя воздуха для вашего компрессора

Если вы не знаете, какой осушитель воздушного компрессора купить, на выбор типа осушителя воздуха будут влиять следующие факторы:

• Доступные утилиты
• Требование к точке росы
• Рабочее давление
• Температура воздуха на входе
• Температура окружающего воздуха
• Воздушный поток

Требование к точке росы – это первое, на что следует обратить внимание. Вы можете отказаться от некоторых осушителей воздуха, просто изучив, сколько или мало воды необходимо удалить для вашего применения. Возможно, вам придется проконсультироваться со специалистом, чтобы определить PDP для ваших приложений. В приведенных ниже диапазонах указано, какой тип осушителя лучше всего подходит для достижения определенной точки росы:

• от 0 F до 80 F – осушитель воздуха с влагоотводящей жидкостью
• 0 F до 32 F – осушитель охлаждающего воздуха
• от -40 F до 0 F – Адсорбционный осушитель воздуха с осушителем на основе диоксида кремния
• -100 F до 0 F – Десикантный осушитель воздуха с осушителем из активированного оксида алюминия

Не забудьте учитывать производительность (номинал CFM) и давление (PSIG) вашего воздушного компрессора. Вы должны выбрать правильный размер для вашей системы осушки сжатого воздуха. Он должен быть правильного размера для вашего воздушного компрессора и области применения.

Стоимость покупки, безусловно, является одним из соображений, но использование энергии и затраты на техническое обслуживание также являются важными решающими факторами, а также дополнительными затратами на падение давления, которое произойдет, когда ваш сжатый воздух проходит через другую систему. Вам нужно будет запустить компрессор при несколько более высоком давлении с осушителем воздуха, чтобы компенсировать потерю давления в трубопроводе, или запустить его с осушителем, чтобы достичь того же давления для конечного использования.

Адсорбционные осушители воздуха

с двумя башнями будут регенерировать осушитель различными способами, поэтому это также необходимо проанализировать, поскольку ваши эксплуатационные расходы будут значительно зависеть от источника энергии.

Как предотвратить попадание влаги в воздушный компрессор

Поскольку процесс сжатия и фильтрации воздуха приводит к естественной влажности, невозможно предотвратить попадание всей влаги в воздушный компрессор. Тем не менее, есть несколько шагов, которые вы можете предпринять, чтобы предотвратить накопление избыточной влаги и сохранить ваш компрессор как можно более сухим:

Сведите к минимуму ненужную влажность на рабочем месте

Даже когда вы работаете в помещении, в воздухе вокруг вас всегда присутствует определенная влажность. К счастью, есть несколько шагов, которые вы можете предпринять, чтобы свести к минимуму ненужную влажность воздуха:

• Обеспечьте достаточную вентиляцию:  Убедитесь, что помещение и здание, в которых вы работаете, достаточно проветриваются, чтобы воздушный поток мог помочь удалить естественную влажность.
• Используйте вентиляторы: Как стандартные, так и вытяжные вентиляторы помогут осушить воздух в мастерской или на складе. Предполагая, что дополнительный поток воздуха не будет мешать вашим рабочим операциям или конечному продукту, установите и разместите их в зоне, где используется и хранится сжатый воздух.
• Устранение утечек и проблем со структурой: Утечки в стенах, окнах, сантехнике и на полу могут привести к незаметным стоячей воде и дополнительной влажности в помещении.
• I Инвестиции в осушитель:  Осушители — это машины, которые вы размещаете в своей комнате или здании, чтобы уменьшить влажность и влажность воздуха. Это также помогает предотвратить образование плесени и грибка и помогает снизить затраты на электроэнергию.
• Устранение стоячей воды:  Немедленно устраните все источники стоячей воды в помещении, где находится воздушный компрессор, включая участки, мокрые от утечек или разливов.
• Очистка фильтров кондиционера:  Если в вашем здании используется система кондиционирования воздуха, забитые или сломанные фильтры могут привести к избыточной влажности. Чтобы предотвратить это, регулярно проверяйте и меняйте фильтры у профессионала.
• Установка изоляции:  Установка изоляции стен, полов и вокруг всех окон и дверей вашего здания. Изоляция будет поддерживать более постоянную температуру в вашем помещении и предотвратит просачивание холодного или влажного воздуха в помещение и скопление воды в воздушных компрессорах.
• Следите за погодой и планируйте заранее:  Влажность воздуха приводит к избыточной влажности в линиях воздушного компрессора. Заранее спланируйте или запланируйте работу воздушного компрессора на время дня, когда не так влажно или когда точка росы самая низкая. Например, подумайте о росе, которую вы видите на траве ранним утром — она обычно исчезает к полудню. Сделайте шаг вперед в своем планировании и проверьте еженедельный прогноз погоды, чтобы увидеть, какие дни будут более сухими, чем другие, в том числе избегать дождливых дней или дней с большим количеством тумана.
• Используйте воздушный компрессор большего размера:  Если ваш воздушный компрессор слишком мал, он, скорее всего, перегреется, пытаясь справиться с нагрузкой. По мере того, как температура внутри малогабаритного резервуара начинает повышаться, в нем будет образовываться влага. Устраните эту проблему, инвестировав в воздушный компрессор большего размера или используя несколько систем меньшего размера для выполнения работы.
• Использование и техническое обслуживание воздушных фильтров компрессора:  Для воздушных компрессоров требуется система фильтрации для отделения загрязняющих веществ и примесей из чистого воздуха, включая воду и влагу. Убедитесь, что вы используете высококачественную систему фильтрации воздуха с вашим компрессором и что она правильно установлена ​​на вашей машине. После установки вы должны регулярно проверять и очищать фильтры. Заменяйте фильтры регулярно и при повреждении.
• Регулярно осушайте воздушный компрессор:  Непосредственно над дренажной зоной находится весь удаленный мусор, включая частицы, масло и избыточную влагу, которые отделяются фильтром вашего резервуара. Слив необходимо опорожнить, чтобы избежать ржавчины, засорения, резервного копирования и повышения производительности. Не забывайте делать это после каждого использования, чтобы предотвратить попадание влаги в воздушный компрессор.
• Запланируйте профилактические осмотры:  Профилактическое обслуживание – лучший способ обеспечить эффективную работу вашего воздушного компрессора как можно дольше. Профилактическое обслуживание может позволить техническому специалисту выявлять проблемы до того, как они впоследствии перерастут в более серьезные и дорогостоящие проблемы. Это также сводит к минимуму вероятность того, что вам придется прекратить работу в случае поломки или ремонта компрессора.
• При необходимости замените воздушный компрессор:  Качественные воздушные компрессоры рассчитаны на долгий срок службы, но это не означает, что со временем их не нужно будет заменять. Если у вас возникли проблемы с чрезмерной влажностью, вы заметили дополнительные проблемы, которые ремонт не устранил, или если это рекомендовал специалист по обслуживанию, рассмотрите возможность замены машины.

Осушители воздуха Quincy Compressor

Нужна дополнительная информация о том, как осушать сжатый воздух? Свяжитесь с Quincy или найдите ближайшего к вам представителя по продажам и обслуживанию. Мы поможем вам найти лучший осушитель воздуха для вашей системы воздушного компрессора.



Последнее обновление: 4 мая 2022 г., 7:45

Почему так важен сухой сжатый воздух

Поиск в Compressed Air Wiki

• Основная теория
• Компрессоры
• Очистка воздуха
• Владение
• Тенденции

Очистка воздуха Рефрижераторный осушитель воздуха Сжатый воздух вики Сушка Адсорбционные осушители Конденсат в сжатом воздухе

Весь атмосферный воздух содержит некоторое количество водяного пара. Представьте свое рабочее место в виде губки, удерживающей влагу. Если бы мы его выжали, то остался бы избыток воды. То же самое происходит, когда воздух быстро сжимается, и поэтому необходимо оборудование для получения сухого сжатого воздуха.

Поскольку в процессе высокотемпературного сжатия происходят быстрые изменения температуры, образуется водяной пар. Этот уровень влажности называется точкой росы под давлением (PDP), что более подробно объясняется в этой статье.

Во избежание потенциальных проблем, включая увеличение затрат на техническое обслуживание и простои, важно осушать сжатый воздух с помощью доохладителя и оборудования для сушки.

Риски, связанные с отсутствием удаления водяного пара, включают коррозию, микроорганизмы и повышенную влажность во влажной среде. Эти факторы влияют не только на жизненный цикл воздушного компрессора, но и на общее качество продукции.

Как вы узнаете из этой статьи, конденсат содержит не только воду. Когда сжатый воздух осушается, в процессе удаляются загрязняющие вещества. Если ваше приложение требует чистого воздуха, важно использовать правильную установку осушителя.

Читайте ниже, чтобы узнать больше о различных доступных решениях, в том числе о бортовых охладителях.



Что такое доохладитель?

Некоторые воздушные компрессоры оснащены встроенным доохладителем для удаления до 70% влаги. Это идеально подходит для большинства применений и упрощает процесс сушки.

Однако, если вы работаете во влажной среде или при работе требуется максимально сухой воздух, вам потребуется добавить осушитель. Выбор подходящего оборудования зависит от ваших потребностей и пространства.

Как добиться сухости сжатого воздуха

Атмосферный воздух содержит больше водяного пара при высоких температурах и меньше при более низких температурах. Это колебание влияет на концентрацию воды при сжатии воздуха.

Например, компрессор с давлением 7 бар, производительностью 200 л/с, температурой 20°C и влажностью 80% выпускает 10 л воды в час. В результате этого осадка в трубах и подключенном оборудовании могут возникнуть проблемы. Во избежание этого сжатый воздух необходимо осушать.

Помимо встроенного доохладителя, вы можете выбрать встроенное или автономное сушильное оборудование. При поиске наилучшего решения вам следует обратить внимание на PDP в вашей среде.

Узнайте больше о выборе осушителя для вашего применения и о конкретных осушителях – Доохладители – Рефрижераторные осушители – Перекомпрессия – Абсорбционная и адсорбционная сушка (адсорбционные осушители) – Мембранные осушители.

Два основных типа сушилок

При выборе осушителя обычно обсуждаются два типа осушителя: охлаждающий и осушающий. Правильный выбор определяется вашими настройками, бюджетом и приложениями.

Рефрижераторные осушители

Рефрижераторные осушители являются более экономичным вариантом и подходят для большинства применений, требующих подачи воздуха под высоким давлением. Как следует из названия, это оборудование работает за счет охлаждения воздуха. Этот процесс сушки происходит через трубопровод, подключенный к воздушному компрессору.

Они имеют тенденцию достигать уровня точки росы от 2(C) до 10(C) и достаточно энергоэффективны. Кроме того, газообразные хладагенты, используемые в новом оборудовании, максимально ограничивают глобальное потепление.

Адсорбционные осушители

Если вы ищете более надежное решение для сухого сжатого воздуха, вам нужны адсорбционные осушители. Хотя первоначальная стоимость инвестиций выше, чем у рефрижераторных осушителей, они более энергоэффективны и обеспечивают более чистый воздух.

Адсорбционные осушители работают посредством химического процесса, который связывает влажный воздух, удаляя пары во время производства. В результате адсорбционные осушители могут достигать PDP -40°C.

Поскольку для этого оборудования требуется меньше электроэнергии, чем для рефрижераторного осушителя, эксплуатационные расходы намного ниже.

Что такое точка росы под давлением?

Упомянутый выше термин PDP используется для описания содержания воды в сжатом воздухе. Это температура, при которой водяной пар конденсируется в воду. Низкие значения PDP указывают на небольшое количество водяного пара в сжатом воздухе.

При оценке различных осушителей стоит отметить, что атмосферная точка росы не сопоставима с PDP. Например, PDP +2°C при 7 бар эквивалентен –23°C при атмосферном давлении. Также важно понимать, что использование фильтра для удаления влаги неэффективно.

Это связано с тем, что дальнейшее охлаждение приводит к постоянному осаждению водяного конденсата. Чтобы выбрать правильный тип сушильного оборудования, вам необходимо ознакомиться с PDP. Принимая во внимание стоимость, чем ниже требуемая точка росы, тем выше инвестиции.

Существует пять методов получения сухого сжатого воздуха. К ним относятся охлаждение плюс разделение, избыточное сжатие, мембраны, абсорбция и абсорбционная сушка.

При осушении воздуха возникает необходимость обращения с отходами, когда сухой воздух отделяется от паров и смазочных материалов. В следующем разделе представлена ​​дополнительная информация по этой теме.

Как избавиться от конденсата?

Каждый, кто эксплуатирует систему сжатого воздуха (с использованием технологии впрыска масла), должен знать, как избавиться от конденсата. Когда пар выпускается из воздушного компрессора, он содержит частицы масла, невидимые невооруженным глазом. Вот почему важно соблюдать экологические нормы.

Неправильная утилизация не только вредна для планеты, но и может привести к штрафу и нанести ущерб репутации ответственной компании. Существует множество правил утилизации отходов, на которые четко указывают центры утилизации.

Следовать этим рекомендациям легко. Обойдите свое оборудование сжатого воздуха, чтобы увидеть, куда сливается конденсат. В идеале эти трубы должны идти к сепаратору масла и воды, а затем к канализации.

Если они попадают прямо из водостока на пол или в стандартный пластиковый контейнер, то это должно насторожить. Масловодяные сепараторы очень просты в установке. Обратите внимание, что правила меняются от региона к региону, и важно проверить свои местные требования.

В этом руководстве вы узнаете все, что вам нужно знать об очистке воздуха. От различных типов загрязняющих веществ до знания ваших требований к качеству воздуха; это руководство охватывает все важные темы по обработке воздуха.

У вас есть конкретные вопросы к нам или вам нужна дополнительная поддержка? Наши специалисты по очистке воздуха будут рады помочь вам. Свяжитесь с нами, нажав кнопку ниже.

Свяжитесь с нами сегодня

Связанные статьи

Сушка сжатого воздуха: доохладитель

13 ноября 2022 г.

Узнайте больше о различных способах обработки сжатого воздуха и различных инструментах, используемых в этих процессах. Здесь мы говорим об осушке сжатого воздуха и доохладителях.

Читать далее

Как удалить загрязнения из сжатого воздуха?

27 сентября 2022 г.

При установке системы сжатого воздуха необходимо принять ряд решений, чтобы обеспечить надлежащее качество воздуха. Давайте посмотрим, как удалить вредные примеси, такие как водяной пар и масло, из выходящего воздуха.
