Как правильно установить расширительный бак в системе отопления

Те, кто самостоятельно собирает и монтирует систему отопления, нередко задаются вопросом, как правильно установить расширительный бак. Предлагаю сначала разобраться, что такое расширительный бак вообще и зачем он нужен.

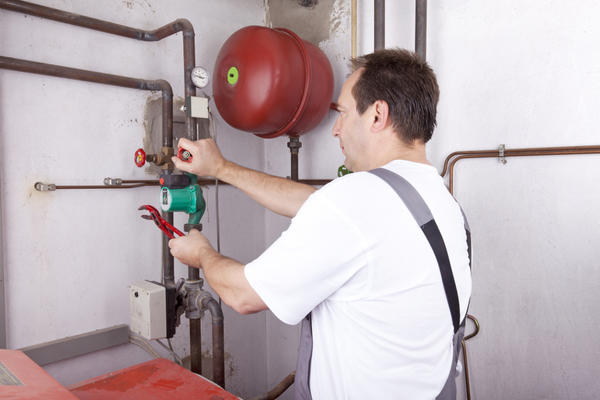

Расширительный бак в системе отопления
Расширительный бак в системе отопления



Поэтому всё будем делать по порядку, и для начала вспомним уроки физики.

Физические свойства воды

Одно из физических свойств воды – практически нулевая способность сжиматься. Это значит, что при попытке уменьшить её объём (то есть сжать) происходит резкое увеличение давления.

А ещё вода (как и другие материалы) может увеличивать свой объем при нагревании. Это свойство называется термическое расширение. У воды оно начинается уже при температуре +4°C. Впрочем, при понижении температуры ниже этой отметки вода тоже начинает расширяться. Это явление называют парадоксом воды. При температуре в +4°C вода имеет наибольшую плотность: вес 1 л = 1 кг.

Однако для систем отопления этот парадокс не важен, потому что температура воды, подаваемой котлом в радиаторы, значительно выше.

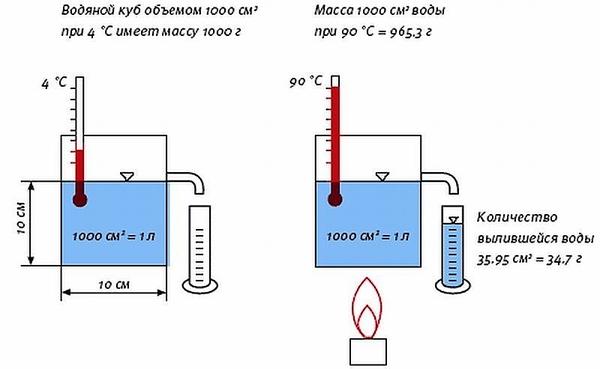

Увеличение объёма воды при нагревании. Фото с сайта agrovodcom.ru
Увеличение объёма воды при нагревании. Фото с сайта agrovodcom.ru

Возьмём ёмкость с переливом, который ограничивает объём, равный 1000 см³. Нальём в неё 1 л воды, имеющей температуру +4°C, а затем приступим к нагреву. Плотность воды начнёт уменьшаться, а объём – увеличиваться.

Так как перелив ограничивает известный объём, излишек воды выльется. При нагреве от +4°C до +90°C (обычная температура воды в системе отопления) этот излишек составит 39,95 см³ (или 34,7 г). Именно этот процесс и происходит в системе отопления, когда котёл нагревает воду.


Что такое расширительный бак

Вспомним: если мы пытаемся сжать воду (то есть в нашем случае уместить увеличившееся количество теплоносителя в заданный объём отопительной системы), растёт давление. Чтобы излишек воды, образовавшийся при нагреве, не испортил трубы и приборы, нужно его куда-то слить, как в мерную ёмкость в опыте.

Но сливать воду из системы отопления мы не можем. Значит, излишек нужно временно «отложить» в какой-нибудь «карман», чтобы потом, когда температура воды снизится, а плотность её повысится, он вернулся в систему, и вода заняла тот же объём, что был изначально.

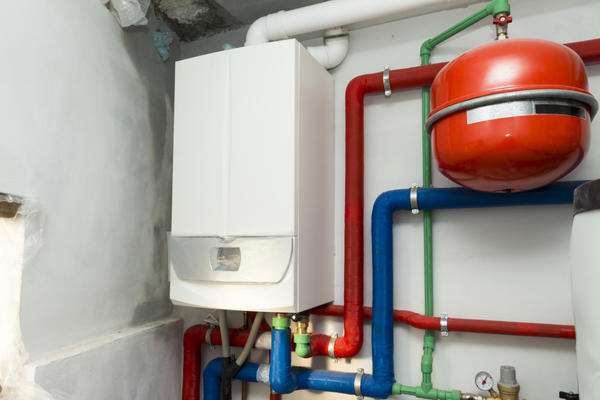

Расширительный бак в системе отопления
Расширительный бак в системе отопления

В системе отопления таким «карманом», принимающим избыток воды, образующийся при тепловом расширении, служит расширительный бак. Его задача – быть демпфером (компенсатором) давления в системе.

Открытые и закрытые расширительные баки

Расширительные баки могут быть открытого и закрытого типа. То есть сообщающиеся с атмосферой или с контролируемым, хотя и изменяющимся давлением.

Открытый расширительный бак

Мензурка из описанного опыта, в которую вылился излишек воды при температурном расширении, и есть самый простой открытый расширительный бак. Его недостаток в том, что вылившуюся воду нужно вернуть в систему в ручном режиме. Попросту говоря, перелив обратно в ёмкость, в которой воду нагревали.

Естественно, для системы отопления такой примитивный способ не подходит. Поэтому расширительный бак открытого типа для отопления схематично выглядит так:

Схематичное устройство расширительного бака открытого типа. Иллюстрация из книги Сканави Н. А. и Махова Л.В. Отопление


Схематичное устройство расширительного бака открытого типа. Иллюстрация из книги Сканави А. Н. и Махова Л. М. «Отопление»

Открытый расширительный бак можно либо купить готовый, либо сделать самостоятельно. Для этого подходит любая ёмкость нужного объёма, например, пластиковая канистра.


Расширительный бак закрытого типа

Сейчас чаще стараются использовать закрытые баки: они более компактны и лишены отрицательных черт открытых, которым свойственно обмерзание, насыщение теплоносителя кислородом, повышенная коррозийность. Баки закрытого типа герметичны и состоят из двух камер: водяной и воздушной.

Компенсация давления происходит следующим образом: излишек воды заполняет водяной отсек и давит на эластичную перегородку между двумя камерами, а воздух (или газ), находящийся в воздушном отсеке, сжимается. В отличие от воды газ можно подвергнуть значительному сжатию без сильного увеличения давления.

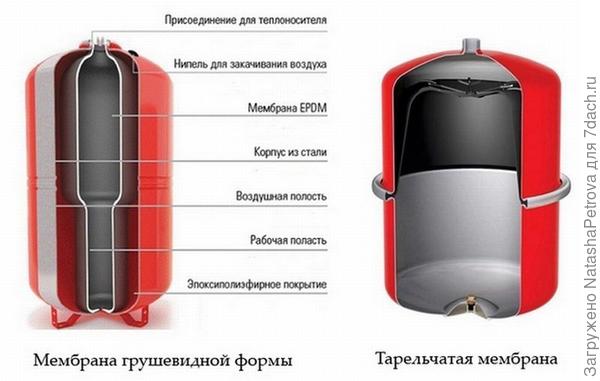

Разновидности мембран расширительного бака. Фото с сайта https://profiteplo.com
Разновидности мембран расширительного бака. Фото с сайта profiteplo.com

В продаже есть два типа закрытых расширительных баков, различающихся по своему устройству:

  • с мембраной тарельчатой формы;
  • с грушевидной мембраной.

Как правильно установить расширительный бак в системе отопления

Разобравшись с теоретическими основами и видами компенсационных ёмкостей, перейдём к главному вопросу: где и как установить расширительный бак в системе отопления.

Правильный ответ на него – где хотите. То есть расширительный бак можно установить и на «подаче» – магистрали системы, ведущей от котла к отопительным приборам, и на «обратке» – трубе, по которой вода возвращается в нагревательный прибор (котёл), отдав своё тепло радиаторам. Свою функцию буфера, сдерживающего рост давления, он будет выполнять в любом случае.

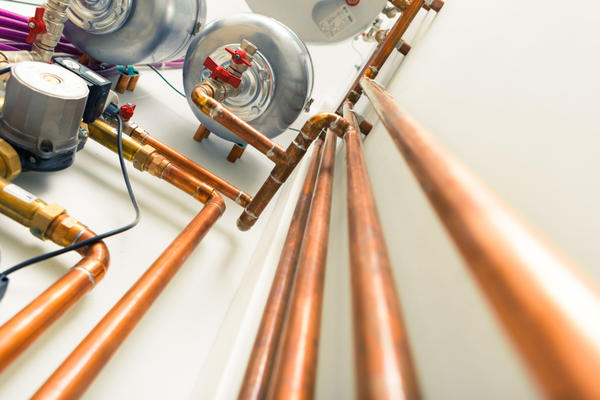

Расширительный бак, установленный на обратной магистрали
Расширительный бак, установленный на обратной магистрали

И в том и в другом способе есть свои плюсы и минусы. Место установки выбирают, ориентируясь на проектные особенности конкретной отопительной системы. А также на удобство монтажа и последующего обслуживания.


Нюансы

Открытый бак, в отличие от мембранного, можно установить в системе с естественной циркуляцией воды, то есть в энергонезависимой – не требующей электричества. В системе с принуждением необходим насос. Поэтому открытый расширительный бак устанавливается в самой высокой точке, расположенной выше всех отопительных приборов. Чаще всего такая точка находится на чердаке. Сегодня, когда подкрышное пространство в частных домах тоже задействуют, устраивая там жилое помещение, такой вариант часто оказывается неподходящим.

Ограничений по размещению закрытого бака нет. Он может стоять в любом удобном месте и в любом положении.
Схема установки открытого расширительного бака. 1- котёл, 2 - магистраль подачи теплоносителя, 3 - открытый расширительный бак, 4 - отопительный прибор, 5 - насосный узел. Фото с сайта stroim-svoi-dom.ru
Схема установки открытого расширительного бака. 1 – котёл, 2 –магистраль подачи теплоносителя, 3 – открытый расширительный бак, 4 – отопительный прибор, 5 – насосный узел. Фото с сайта stroim-svoi-dom.ru

Хотя мембранный бак можно установить и перед отопительными приборами, и после них, обычно его монтаж проводят по второй схеме (на «обратке»). Потому что после котла вода, как правило, подаётся очень высокой температуры, от которой мембрана бака может в скором времени прийти в негодность. К тому же при таком варианте установки (после отопительных приборов) котёл и насос не подвергаются скачкам давления и работают в более комфортном режиме.


Следует обратить внимание, что если насос в системе внешний (не встроен в котёл), то компенсирующую ёмкость нужно устанавливать перед насосом, а не после него. Иначе расширительный бак будет реагировать на избыточное давление, создаваемое насосом, и работать неправильно.

Кстати, не спешите с выбором и покупкой расширительного бака. Прежде уточните, возможно, ваш котёл уже оборудован не только собственным насосом, но и компенсирующей ёмкостью, находящейся в корпусе котла.

Общие правила

Определив гипотетическое расположение расширительного бака, выберите правильно фактическое место его монтажа.

Расширительный бак нужно устанавливать так, чтобы его было удобно обслуживать
Расширительный бак нужно устанавливать так, чтобы его было удобно обслуживать
  • компенсирующую ёмкость нужно устанавливать так, чтобы её было удобно обслуживать: между баком и стеной или другим оборудованием необходимо оставить свободное пространство;
  • водоподводящая арматура не должна давить или тянуть за патрубок бака: закрепляйте подводящие трубы отдельно; это также упростит демонтаж ёмкости при необходимости;
  • для демонтажа и ремонта или замены установите перед баком отдельный отсекающий кран.

После монтажа закрытой расширительной ёмкости, возможно, потребуется рассчитать давление и произвести её настройку.

Как проверить и настроить давление в расширительном баке отопления

Расширительный бачок встраивается в закрытые системы отопления для выполнения следующих задач:

  1. Компенсация теплового расширения теплоносителя. При повышении температуры на каждые 100 °C объем воды в системе увеличивается на 4,33%. Давление в контуре системы растет и действует на внутреннюю поверхность труб и оборудования. Чтобы предотвратить разрушение системы отопления, на обратку котла производится монтаж расширительного бака, он наполняется «излишками» теплоносителя;
  2. За счет работы расширительного бачка гасятся гидроудары в системе отопления, которые возникают из-за воздушных пробок или резкого перекрытия арматуры. Чтобы гидроудар не повредил котел, бачок ставят на обратке, перед теплогенератором.

В продаже можно встретить два типа гидробаков — баллонного и мембранного (диафрагменного) типа. Первые чаще используются для холодного водоснабжения и окрашены в голубой цвет, вторые — красного цвета, применяются в системах отопления.

Содержание:

  • 1 Настройка показателей в новом расширительном бачке перед пуском системы
  • 2 Как измерить и отрегулировать давление в расширительном бачке

Настройка показателей в новом расширительном бачке перед пуском системы

Бак диафрагменного типа разделен мембраной. Одна из половин находится под давлением, в нее закачан воздух или азот. Уточнить этот параметр можно, посмотрев документы на бак. Предварительное (заводское) давление не обязательно будет оптимальным для работы контура. Этот параметр можно легко перенастроить. Производители предусмотрели это, оставив в корпусе его «воздушной» части золотник, с помощью которого можно регулировать напор воздуха.

Стоит учитывать, что все манометры показывают только избыточное давление. То есть, если при расчетах нужно воспользоваться понятием абсолютного давления, то к показаниям манометра всегда нужно прибавлять одну атмосферу (бар).

Начальное давление в расширительном баке выставляется на 0,2 атм выше давления теплоносителя в холодной системе, которое равно статическому напору контура. Определяется этот напор как расстояние по высоте между верхней точкой контура и серединой расширительного бака. Например, если высота системы отопления 8 м (2 этажа), то статистический напор будет равняться:

∆P = 0,8 атм (10 м = 1 атм), тогда давление в мембранном баке вычисляется так:

∆P + 0,2 = 0,8 + 0,2 = 1,0 атм (бар).

Ниже представлены последствия ошибочно выставленного давления:

  • Бак перекачан. Например, в воздушной полости изначально выставлен показатель 3 бара при статическом напоре 1,5 бара. При запуске насоса напор теплоносителя изменится, но не сильно — в пределах 1 атм. Получается, что когда манометр у котла показывает максимум 2,5 бара, в воздушной части мембранного бака по-прежнему 3 бара. Такой настройкой сводится на нет вся компенсирующая способность мембранного устройства — воздух будет стремиться вытолкнуть теплоноситель из бачка.
  • Показатели внутри расширительного бака занижены. В этом случае при заполнении закрытой системы вода или антифриз с легкостью продавит мембрану и заполнит собой всю емкость. При каждом повышении температуры, а с ней и напора, будет срабатывать предохранительный клапан. В таком случае расширительный гидробак также становится бесполезным.

Совет! Настройка первоначального давления воздуха была произведена правильно, но продолжают срабатывать предохранительные клапана системы отопления. Возможно, был выбран слишком маленький объем расширительного бака. Чтобы этого избежать, рекомендуется устанавливать бак, объем которого составляет не менее 10 % от общего объема теплоносителя.

Как измерить и отрегулировать давление в расширительном бачке

Давление в системе отопления контролируется манометрами, но в самой емкости нет штуцера под установку этого прибора. Однако есть ниппель, в который вмонтирован золотник для подкачки или выпуска воздуха. Он находится на стороне, противоположной подводу теплоносителя. Ниппель, по сути, является аналогом автомобильного, поэтому чтобы проверить этот параметр или отрегулировать его, можно воспользоваться обыкновенным автомобильным насосом со встроенным манометром.

На шкале автомобильного манометра значения указаны в МПа, тогда как напор в отопительном контуре дается в барах или кгс/см2. Перевести легко:

1 Бар = 1 атм = 100 000 Па = 0,1 МПа

Измерение давления автомобильным манометром:

  1. Нужно отключить котел и подождать 5-10 минут до полного прекращения циркуляции системы;
  2. Перекрыть запорные вентили на участке, где стоит гидробак. Слить воду через дренажный штуцер. Если мембранный бак встроен в котел, то перекрывается подача и обратка теплоносителя;
  3. Открутить колпачок ниппеля и подсоединить к нему насос;
  4. Накачать воздух до 1,5 атм и подождать пока с мембранного бака не выльются остатки теплоносителя, после чего снова спустить воздух;
  5. Перекрыть запорную арматуру и насосом довести давление в мембранном баке до рекомендуемого в разделе выше. Если бак перекачан, нужно стравить лишнее через золотник;
  6. Снять насос, накрутить колпачок на ниппель и перекрыть сливной штуцер. Открыть отсекающую арматуру и добить в систему отопления воду через кран подпитки;
  7. Проверить, правильно отрегулирован напор воздуха или нет, легко. При достижении котлом рабочих параметров стрелка манометра не прыгает, давление набирается плавно без скачков.

какое должно быть в системе закрытого типа, как накачать

Содержание:

Несмотря на то, что расширительный бак – это вспомогательный элемент для теплоснабжающей системы, без него ее эффективное функционирование невозможно. При этом одним из его наиболее важных параметров является давление.

давление в расширительном бачке отопления закрытого типа

Назначение расширительного бачка

Основной функцией данного оборудования считается компенсация теплового расширения в отопительной сети. Дело в том, что плотность и объем теплоносителя в процессе нагревания и последующего его охлаждения изменяются.

Если расширительный бачок не установлен в отопительную систему, вода по мере нагревания начинает увеличиваться в объеме и воздействовать на стенки трубопроводов и радиаторов. Если напор рабочей среды сильно возрастает, отопительную систему может разорвать.

Поэтому корректировка давления в расширительном бачке системы отопления позволяет сохранить целостность труб и нагревательного котла, работа которого всегда рассчитана на определенную величину напора рабочей среды в магистрали.

Данные устройства отличаются по объему. Выбирая модель, которая по техническим параметрам должна подходить к конкретной отопительной сети, нужно не забывать, что объем бачка не может составлять менее 10% от всего количества теплоносителя, циркулирующего в конструкции.

какое давление должно быть в расширительном бачке

Для этого выполняют расчеты с учетом следующих нюансов:

  • нужно суммировать количество носителя тепла в котле, трубах и радиаторе. Проще всего можно узнать данный параметр в процессе закачки системы;
  • важно знать: объем, равный 10% теплоносителя – это минимальное значение, а приобретать желательно модель с запасом, хоть и небольшим.

Кстати, у большого количества современных настенных газовых агрегатов имеется встроенное устройство. Оно располагается на задней или боковой стенке и оснащено ниппелем. С помощью его и регулируют давление в расширительном баке газового котла.

Конструкционные особенности и принцип работы

Все бачки аналогичны по конструкции. У них имеется металлический корпус, разделенный изнутри на два завальцованных отсека. У бачка на одной стороне находится ниппель, а на второй – горловина, предназначенная для соединения с трубами.

давление в расширительном бачке двухконтурного котла

Внутри корпуса располагается диафрагма. Когда емкость пустая, она заполняет ее большую часть, а оставшееся пространство занимает воздух. В процессе функционирования сети теплоноситель нагревается, его объем увеличивается, а излишки проникают в полость, имеющуюся между диафрагмой и корпусом.

После снижения температуры рабочая среда уменьшается в объеме, а закачанный ранее воздух выдавливает ее назад в систему.

Установка расширительного бака

Котлы изначально рассчитаны на функционирование при определенном напоре теплоносителя. Это означает, что для правильной работы давление в расширительном баке системы отопления должно иметь конкретную величину. Для его поддержания используют азот или воздух, которым заполняют корпус. В емкость их закачивают в заводских условиях.

Когда выполняется монтаж устройства, нужно не допустить выпуска воздуха, иначе прибор не сможет выполнять свое назначение – регулировать давление в расширительном бачке отопления.

Этот показатель отслеживают манометром. О том, что воздух покинул расширитель, свидетельствует бегающая стрелка устройства. Подобная ситуация не проблема, поскольку воздух можно подкачать посредством ниппеля.

Показатель напора жидкости в баке в среднем равен 1,5 атмосфер, но для конкретной теплоснабжающей системы он может не подойти. Показатели того, какое давление должно быть в расширительном бачке, регулируют самостоятельно.

какое давление в расширительном бачке

Нормальное значение всегда меньше на 0,2 атмосферы, чем этот показатель в системе. Если в расширительном приборе давление выше по сравнению с тем, что в сети, то увеличившаяся в объеме вода не попадет в корпус. Устройство подключают к трубопроводу посредством присоединительного размера.

Большое значение имеет не только правильное подсоединение устройства, но и грамотный выбор места его монтажа. Невзирая на то, что современные модели бачков допускается устанавливать в любом месте, специалисты рекомендуют это делать на обратке между насосом и котельным оборудованием.

Чтобы иметь возможность ремонтировать присоединительный размер, посредством которого подсоединяется емкость, используют шаровой кран. Если оборудование поломается, благодаря запорной арматуре можно снять бачок, не откачивая из системы теплоноситель.

Во время работы конструкции кран держат открытым, иначе давление в расширительном бачке отопления закрытого типа начинает резко возрастать и в наиболее слабом месте появляется течь.

Если эксплуатируется открытая система с естественной циркуляцией теплоносителя, монтируют устройство другого типа. Емкость в этом случае открыта. Ее делают из листовой стали. Размещают бачок в наивысшей точке отопительной сети.

Принцип функционирования данного устройства прост. Жидкость в процессе возрастания объема вытесняется из труб и поднимается по ним вместе с воздухом. Когда теплоноситель охлаждается, он возвращается в трубопровод, благодаря действию гравитационных сил и в результате естественного давления воздуха.

Причины падения давления

Несмотря на то, что давление в бачке должно иметь постоянную величину, оно нередко падает при эксплуатации отопительной системы.

Есть ряд причин, почему понижается давление:

  1. Протечка теплоносителя. Такие проблемы обычно появляются в отопительных системах, функционирующих на антифризе, который способен проникнуть даже в мелкие трещинки. В итоге возникают протечки. Их следует устранить до того, как накачать расширительный бак в системе отопления воздухом.
  2. Снижение давления в котле. В случае его значительного падения следует обратиться к мастерам. Если давление понизилось не критично и выровнялось после запуска системы, то ею можно пользоваться, поскольку подобные сбои ей не могут причинить вред.

Порядок настройки давления — какое должно быть и как настроить

Напор теплоносителя в бачке отопительной системы является регулируемым параметром. Все действия по настройке можно выполнить самостоятельно.

Для этого нужно:

  1. Произвести вычисления и понять, какое давление в расширительном бачке должно быть. Его следует сделать меньше на 0,2 атмосферы, чем в системе теплоснабжения.
  2. Данный показатель устанавливают до размещения емкости, сбросив воздух или закачав его посредством ниппеля. Но прежде нужно знать, как накачать расширительный бак отопления правильно.
  3. Емкость подключают к трубопроводу и наполняют систему водой, делая это медленно, наблюдая за показателями давления. Жидкость закачивают, пока величины напора не сровняются.
  4. Затем подключают насос и продолжают закачивать жидкость, пока давление в баке не достигнет эксплуатационных значений, которые рассчитывают до монтажа сети. В итоге в корпус попадет резервный объем теплоносителя.
  5. Старт системы необходимо производить при максимальной температуре и тогда объем рабочей среды увеличивается на величину удельного приращения. Это обеспечивает поступление в прибор воды, объем которой равен емкости резервуара. В результате давление достигает максимальных значений.

давление в расширительном бачке системы отопления

Чтобы знать, каким должно быть давление в расширительном бачке двухконтурного котла, следует посмотреть инструкцию на него. Настраивать все параметры можно собственноручно, используя манометр и автомобильный компрессор.


Схема и правила установки расширительного бака в системе отопления

При запуске внутридомовой тепловой сети из холодного состояния, вода, циркулирующая по бойлеру котла, начинает нагреваться, при этом подъем температуры сопровождается расширением объема.

Для того чтобы не создавалось чрезмерное давление внутри корпуса, которое может вызвать разрыв труб и котла, «лишнюю воду» сбрасывают.

Для этой цели нужно установить расширительный бак в системе отопления закрытого типа, который будет выполнять роль демпфера давления в магистрали.

СодержаниеПоказать

Устройство и виды расширительного бака

Расширительные баки выпускаются открытого и закрытого типа. Первые имеют доступ к атмосфере, а вторые — нет. Открытые расширители устанавливаются в схемы, работающих по принципу естественной циркуляции. Лишняя вода просто вытекает на улицу либо в канализацию, а подпитку контура после охлаждения, проводят в ручном режиме через подпиточный кран.

Закрытые системы расширительных баков наиболее применимы в системах отопления. Конструктивно они состоят из 2-х камер: водяной и воздушной. Компенсация лишнего давления производится таким способом: избыток теплоносителя наполняет водяной сектор, создавая давление на эластичную мембрану, установленную между камерами. При этом воздух или специальный газовый наполнитель, имеющийся в воздушном секторе, сжимается. В противоположность воде, он может подвергаться сильному сжатию, при этом увеличение давления в сосуде не происходит.

В торговой сети реализуются два типа, которые хорошо интегрируются в группу безопасности для отопления с расширительным баком:

  • С мембраной тарельчатого типа;
  • с грушевидной мембраной.

Принцип действия оборудования для закрытой системы

При нагреве сетевой воды в отопительном замкнутом контуре она расширяется, при этом соответственно растет давление в каждой точке сети, в том числе и в расширительном баке. Из-за этого начинает растягиваться мембрана, при этом сжимая воздух. В том момент, когда температура теплоносителя достигает максимального значения, давление в сети стабилизируется и система начинает функционировать с рабочими параметрами.

После отключения отопительного котла, начинает снижаться температура в сети, и объем воды. Напор на мембрану падает и ранее принятый объем воды выталкивается воздухом в сеть, таким образом, происходит ее подпитка. Необходимо отметить, что результативная работа расширителя в схеме теплоснабжения возможна при профессиональном расчете и настройке.

Установка расширительного бака в закрытой отопительной сети

Монтаж расширительного бака отопления закрытого типа выполняют так, чтобы ниппель воздушной камеры устройства смотрел вниз. Крепление бака-расширителя в закрытых отопительных системах с настенным двухконтурным котлом выполняется с использованием специальных фитингов – «американки». Перед его установкой необходимо установить кран, для проведения ремонта и технического обслуживания.

Перед запуском котлоагрегата проверяют работоспособность бачка, для чего закрывают вход рабочего агента в него. Затем открывают систему, пока давление на манометре не достигнет единицы. После чего открывают вентиль на резервуар, и контролируют показание давления по манометру. Если бак-расширитель функционирует исправно, давление поднимется на 0.2 атм, поскольку из него в систему поступит дополнительная жидкость. Расширительный сосуд закрепляется к стенке. Для того чтобы подключать его, к корпусу прикреплены специальные монтажные планки, с отверстиями для крепежа, положение корпуса устанавливают по уровню.

Расчет объема бака

Наиболее доступный метод расчета бачка в системе теплоснабжения:

Умножают на 0.08 объем теплоносителя в системе. Его определяют путем умножения 15 литров на 1 кВт тепловой нагрузки. Для системы 15 кВт, для жилого домовладения 150 м2 потребуется расширительный бак емкостью:

15 кВт Х 15 л Х 0.08 = 18 литров.

Можно также установить минимальный объем по формулам:

Объем расчетного сосуда V = (Vсум x Eрас)/Dм, где:

  • Vсум — общий объём сети.
  • Ерас — коэффициент, учитывающий тепловое расширения среды
  • Dм — эффективность бака-расширителя.

Например, для объекта с 300 м2, высотой системы отопления 5 м и тепловой мощностью 44 кВт, объем гидроаккумулирующей емкости составит:

  • Vос = 30 x 15 = 450 л.
  • P м = 2.5 бар
  • P о = 0.5 бар

D = (2.5 — 0.5)/(2.5 + 1) = 0.57

Vрб = 450 x 0.04/0.57 = 31.57 литров

Также можно выполнить расчет с помощью применения онлайн калькуляторов:

например для жилого дома — 150 м2, начальным давлением в сети — 1.5 бар, максимальным давлением — 3.0 бар, программа определяет объем бака — 17 литров.

Подбор модели

После того как будет установлен необходимый минимальный объем расширительного бачка, по каталогам производителей в интернете или магазине сантехнике выбирают нужную модель.

Баки выпускаются стандартных размеров, очень редко, расчетный объем в точности совпадает со стандартным типоразмером. По этой причине, полученный результат округляют в большую сторону.

Например, если нужно выбирать расширитель из модельного ряда «ROZ-NAVI», для примера онлайн калькулятора :

  • 8 л;
  • 12 л;
  • 24 л;
  • 35 л;
  • 50 л.

При расчетном показателе — 18 литров выбирают модификацию ROZ-NAVI 35.

Для больших тепловых объектов, расчетные объемы гидроаккумулятор имеют показатели, когда они не проходят в стандартные двери. В таком случае одну емкость можно заменить на несколько менее объемных, выполнив их соединение последовательно. При этом важно, чтобы их общий объем равняться или был выше расчетного.

Способы подключения

Монтажная схема гидроаккумулирующей емкости зависит от вида отопительной системы: открытая или закрытая и модификация бака. Очень важно правильно установить емкость, чтобы она могла надежно компенсировать удельное расширение теплоносителя. Во внутридомовой системе отопления могут быть установлены не один, а несколько баков.

При установке расширителя в открытой системе в чердачном помещении придерживаются таких правил:

  1. Бак размещают над котлом по прямому стояку подающей магистрали.
  2. Корпус бака требуется тщательно теплоизолировать.
  3. Должен быть выполнен монтажный перелив в канализацию.

Самым универсальным вариантом установки гидроаккумулирующего бака закрытой системе отопления — включение его на подачу, перед всасывающим патрубком центробежного насоса. Такая схема обеспечивает внутридомовую систему теплоснабжения устойчивым режимом работы.

В закрытых системах отопления, использующих незамерзающий антифриз, объем бака увеличивают на 15% от общего объема, поскольку он имеет высокий коэффициент теплового расширения.

Первый запуск

Для того чтобы правильно выполнить подключение расширительного бака нужно тщательно изучить заводскую инструкцию, в которой прописываются предельные параметры работы по давлению и температуре среды, схема и инструкция подключения.

После выполнения монтажных работ до заполнения емкости рабочей средой, в нее через воздушный ниппель насосом накачивают воздух, и контролирую показания по манометру. Иногда фирма-производители реализуют сосуды, уже заполненные воздухом либо аналогичной средой с рабочими параметрами.

Первоначальное давление должно быть на 0.2 бар больше статических показателей в сети, это выполняется, чтобы снизить риск создания вакуумной среды.

После этого открывают подпиточный вентиль и набирают систему вместе с сосудом до начального давления свыше 0.3 бар от первоначального давления в воздушном секторе. В техдокументации котла обозначено самое низкое давление контурной воды, ниже которого агрегат не сможет включиться.

Далее, запускают котел в работу и нагревают теплоноситель до допустимой рабочей температуры. В процессе нагрева удаляют воздух из сети, и контролируют давление. Останавливают электронасос и открывают подпиточный кран и доводят давление в горячей системе до рабочего показателя.

Техника безопасности при установке

Исходя от конструкции гидроаккумулирующего бака и используемых материалов, фирмы устанавливают некоторые ограничение в работе систем теплоснабжения.

Обычно, это касается коррозионной активности жидкой среды в системе. К примеру, ограничивается процент содержание этиленгликоля.

Условия использования таких устройств прописаны в заводских инструкциях, к общим требованиям безопасности относятся:

  1. Эксплуатация бачка при давлениях, выше допустимого размера.
  2. В точке монтажа емкости к системе теплоснабжения, необходимо размещение группы безопасности, срабатывающей при превышении давления в сети.
  3. В автономных системах отопления применяют сборники с предельным давлением не менее 3.0 бар.

Расширительный бак своими руками

Все виды работ, связанные с установкой, подсоединением и наладкой расширительного бачка, не относятся к особо сложным и могут выполняться домашними мастерами самостоятельно.

Тем более, для них этот опыт будет полезным, потому что в процессе эксплуатации расширителя потребуется знать, как в нем корректировать показатель давление. Кроме того расценки на такие работы довольно высокие.

Для того чтобы выполнить гидроаккумулирующую емкость небольшого объекта отопления, подойдет сосуд 10-12 литров, в зависимости от полученного расчетного результата по объему.

Источник фото: youtube.com/watch?v=LaQG2wtFzbk

Можно расширитель выполнить из  листовой стали. Выполняют разметку стального листа, предварительно выполнив карту раскроя из бумаги. Такой метод поможет вырезать детали с меньшими потерями металла. При стыковке листов, в обязательном порядке, учитывают толщину круга шлиф машинки, которая сможет «съесть» пару миллиметров. Все операции выполняют скрупулезно с дальнейшей зачисткой кромок.

Корпус сосуда складывается из 5 или 6 прямоугольников, исходя из необходимости изготовления крышки. При надобности можно верхнюю часть крышки поделить на 2 детали таким образом, приварить одну часть к основанию, а вторую — на завесы.

Вырезанные детали устанавливают под 90 градусов и приваривают. Метод сварки: газосварка хорошо подходит для 2-х мм стали, а 4 мм нужно соединять электросваркой.

В днище корпуса выполняют отверстие для патрубка подающего теплоносителя. В конструкцию емкости устанавливают врезки для подпитки системы и аварийного дренажа, выше максимального допустимого уровня заполнения сборника, с тем, чтобы избежать перелива воды.

После выполнения сварочных работ и обвязки с трубами отопления, емкость утепляют, чтобы вода не замерзла.

Сквозь просвет в крышке вода из сборника испаряется и в систему отопления поступает воздух. Это может привести к перегреву труб и низкой скорости циркуляции в системе отопления.

Для того, чтобы разрешить данную проблему, специалисты советуют залить в бак незначительное количество масла. Жировая пленка защитит теплоноситель от проникновения воздуха.

Таким образом, подводя итог можно подчеркнуть, что расширительный бак в системе отопления частных домов — обязательное защитное устройство, для стабилизации давления в сети во время запуска ее из холодного состояния.

Чтобы обеспечить надежную защиту, потребуется выполнить расчет необходимого объема емкости, и сделать выбор модели по каталогам в интернете или в торговой сети.



Установка расширительного бака 🌡 в системе отопления закрытого типа

Одно из преимуществ автономной системы отопления — это возможность поддерживать комфортную температуру в доме, вне зависимости от сроков начала и завершения отопительного сезона, и экономить на оплате счетов за коммунальные услуги. Схематично она состоит из нагревательного котла и контура, по которому циркулирует горячий теплоноситель. В качестве теплоносителя обычно используется вода. Важную роль в отопительном оборудовании играет система оборота горячей воды, которая состоит из нескольких частей. Правильность ее работы во многом зависит от такого элемента конструкции, как расширительный бачок.

Отопление с расширительным бакомОтопление с расширительным баком Пример обустройства отопления с расширительным баком

Сравним системы отопления закрытого и открытого типа

Функционирование открытой системы отопления основано на законах термодинамики, за счет которых осуществляется движение теплоносителя. Из области высокого давления и соответствующей температуры на выходе котла вода перемещается по трубам в область более низкого давления, и ее температура при этом понижается. Охлажденный теплоноситель направляется обратно в котел, и процесс повторяется. Таким образом, происходит естественная циркуляция жидкости, согласно законам физики.

Так как при нагревании воды происходит увеличение ее объема, в конструкции открытой системы отопления предусмотрен расширительный бачок. Для эффективного движения теплоносителя открытого типа расширительный бачок устанавливают в самой высокой точке системы, а нагревательный котел – в самой низкой. Монтаж на чердаке расширительного бака представляется оптимальным вариантом. Устройство его не отличается сложностью.

Отопление открытого типаОтопление открытого типа Схема отопления открытого типа

С течением времени происходит испарение воды, поэтому ее уровень необходимо своевременно восполнять. При перерывах в использования отопления и при отрицательных температурах окружающей среды воду нужно сливать, иначе она замерзнет в трубах и разорвет их. Открытая система отопления имеет следующие преимущества:

  • независимость от источников электрической энергии;
  • отсутствие шума;
  • простоту обслуживания;
  • быстрый запуск и остановку.

В закрытой системе отопления испарения воды не происходит, так как она герметична. Движение теплоносителя осуществляется с помощью нагнетательного или циркуляционного насоса, с которым можно ознакомиться в статье «Какой циркуляционный насос выбрать для системы водяного отопления частного дома, технические характеристики». При этом для эффективной работы также необходим расширительный бак, изготовленный из прочного металла. Закрытая система отопления состоит из нагревательного котла, циркуляционного насоса, трубопроводной сети, радиаторов и расширительного бака. Замкнутая система отопления имеет следующие преимущества:

  • отсутствие необходимости постоянного контроля уровня теплоносителя;
  • возможность использования антифриза;
  • регулировка внутреннего давления;
  • возможность подключения дополнительных приборов.
Отопление закрытого типаОтопление закрытого типа Система отопления закрытого типа

При грамотном монтаже отопительного оборудования оба варианта будут работать отлично. Выбор между ними определяется условиями эксплуатации и особенностями размещения. Между двумя системами имеются следующие различия:

  • В открытой системе отопления расширительный бачок располагается в наивысшей точке. В закрытой отопительной системе он может располагаться практически в любом месте.
  • Вероятность образования воздушных пробок в закрытой системе отопления значительно ниже. Это обуславливается повышенным внутренним давлением и отсутствием прямого контакта с атмосферой.
  • Для функционирования открытой системы отопления необходимы трубы большого диаметра. Монтажные работы осложняются необходимостью учитывать правила гидравлики при распределении потоков, выполнении поворотов, уклонов и так далее.
  • Используемые в закрытой системе отопления трубы небольшого диаметра удешевляют ее стоимость. Здесь важно грамотно установить циркуляционный насос, чтобы при его работе создавалось как можно меньше шума.

Устройство и функции расширительного бака в отопительном контуре

Функцией расширительного бака в открытом отопительном контуре является прием излишков воды при ее расширении, вследствие нагревания, и возврат в систему при понижении температуры. Емкость не является герметичной, и теплоноситель напрямую контактирует с окружающей средой, поэтому в открытой системе отопления происходит испарение воды. Устройство отличается несложностью конструкции, при необходимости его можно сделать своими руками.

Бак открытого типаБак открытого типа Расширительный бак открытого типа

К недостаткам открытой системы можно отнести необходимость постоянного контроля уровня воды, так как она испаряется, опасность замерзания жидкости в расширительном бачке, невозможность использования антифриза в качестве теплоносителя. Кроме того, попадающий в систему воздух вызывает образование воздушных пробок, коррозию внутренних частей и их кавитацию.

В закрытом отопительном контуре расширительный бак изготавливается из металла повышенной прочности. Устройство состоит из двух половинок, герметично завальцованных друг к другу. В конструкции предусмотрен приемный клапан и внутренняя мембрана. При повышении температуры теплоносителя клапан открывается, и в расширительный бачок поступают излишки увеличившегося объема жидкости.

Диафрагма, изготовленная из жаростойкой высокопрочной резины, разделяет его на две части. В верхнюю часть герметичной емкости закачивается газ, в нижнюю часть поступает горячий теплоноситель, сжимающий мембрану и расположенную за ней газовую среду. При остывании рабочей жидкости, вследствие расширения газовой среды, диафрагма выдавливает ее обратно в отопительный контур.

Бак открытого типаБак открытого типа

Устанавливать мембранный бак можно горизонтально или вертикально в любом положении.

Бак закрытого типаБак закрытого типа Устройство расширительного бака закрытого типа

Работоспособность расширительного бака закрытого типа не зависит от его ориентации в пространстве, чего нельзя сказать о сроке службы. Для продления эксплуатационного периода мембранного бака его лучше располагать таким образом, чтобы воздушная камера оказалась сверху. С течение времени в диафрагме появляются трещины, и пока их размер и количество не достигнет критического уровня, система будет исправно работать при вертикальном размещении емкости. При горизонтальном положении (в случае появления трещин в диафрагме) воздух со своей половины будет быстро проникать в теплоноситель и наоборот, в связи с чем потребуется срочная замена бака.

К чему приводит недостаточный объем встроенного бака котла

Недостаточный объем встроенного бака котла может привести к сбоям в работе системы отопления. При нагревании жидкость расширяется, и ее излишки поступают в расширительный бачок. Если его объем недостаточен, происходит переполнение емкости, и клапан аварийного сброса давления стравливает теплоноситель в дренаж. Остатки остывшего теплоносителя возвращаются в отопительный контур.

Давление в системеДавление в системе Давление в системе при недостаточном объеме расширительного бака

В результате уменьшения его количества происходит снижение внутреннего давления в системе. Если оно уменьшается на небольшую величину, котел будет функционировать, при значительном снижении давления работа отопительного оборудования будет блокирована.

Бак открытого типаБак открытого типа

Если своевременно не восполнить уровень теплоносителя до нормального, система может разморозиться, поэтому не следует допускать возникновения подобных аварийных ситуаций.

Расчет необходимого объема мембранного бака

Необходимый объем мембранного бака рассчитывается по несложной формуле. Его величина составляет десять процентов от общего количества теплоносителя, циркулирующего по системе, в том случае, если в этом качестве выступает вода. Общий объем теплоносителя можно определить по показаниям водяного счетчика при заполнении системы отопления.

Более точную цифру получаем суммированием объема всех труб, емкости котла и батарей. Считается, что на один киловатт мощности котельного оборудования требуется пятнадцать литров теплоносителя, то есть общий объем жидкости определяется умножением паспортной мощности котла на пятнадцать. Это значение будет лежать в пределах допустимой погрешности.

Иллюстрация изменения объема в баке при колебаниях давления в системе

Например, если для работы обогревательного оборудования необходимо триста литров воды, то объем мембранного бака должен составлять тридцать литров. Этот параметр увеличивается на пятьдесят процентов при использовании в качестве теплоносителя незамерзающей жидкости, то есть в данном случае величина необходимого объема будет составлять сорок пять литров. Кроме того, надо учитывать возможность утечек и увеличить расчетное значение еще приблизительно на три процента. При правильном определении величины мембранного бака клапан аварийного сброса давления не срабатывает.

Устанавливаем оптимальное давление в бачке

Перед тем, как подключить расширительный бачок и заполнить его теплоносителем, в его воздушной камере необходимо установить оптимальное давление, соответствующее данному параметру в отопительной сети. Для выполнения этой процедуры с воздушного отсека снимается пластмассовая крышка, под которой находится ниппель, такой же, как в автомобильных покрышках. Измеренное манометром давление подгоняется под нужное значение подкачкой при помощи насоса или стравливанием при нажатии на шток ниппеля.

Группа защитыГруппа защиты Группа защиты контролирует давление в системе

Оптимальное давление в бачке получается корректировкой в меньшую сторону внутреннего давления в закрытой системе отопления. Делается это для того, чтобы резиновая диафрагма была поджата со стороны теплоносителя. В противном случае, при его остывании произойдет затягивание воздуха сквозь автоматические отводчики, чего допускать ни в коем случае нельзя. Например, если внутреннее давление в сети составляет 1,2 атмосферы, то его оптимальная величина в расширительном бачке составит одну атмосферу. После установки этого значения можно открывать кран и заполнять систему теплоносителем.

Бак открытого типаБак открытого типа

С периодичностью в шесть месяцев в компенсационной емкости закрытого типа нужно проверять давление и производить визуальный осмотр на наличие механических повреждений.

При резком изменении внутреннего давления и температуры в отопительной сети существует риск повреждения мембраны, и в таком случае потребуется ее замена. Для этого необходимо выполнить следующие манипуляции:
  • расширительный бак отсоединить от магистрали;
  • стравить в нем давление, нажав на шток золотника;
  • снять поврежденную мембрану, слить излишки воды и установить новую;
  • установив оптимальное давление, прикрепить емкость на место.

Выбираем место установки расширительной емкости

Монтаж расширительного бака зависит от типа системы отопления и назначения самого резервуара. Компенсационную емкость закрытого типа лучше устанавливать на возвратной магистрали перед нагревательным котлом и циркуляционным насосом.

Размещение расширительного бакаРазмещение расширительного бака Варианты размещения и монтажа расширительного бака

При ее расположении на подающей магистрали срок службы мембраны уменьшится вследствие постоянного воздействия более высокой температуры теплоносителя. Кроме того, в этом случае при возникновении аварийной ситуации в расширительную емкость может проникнуть пар, в результате чего диафрагма перестанет компенсировать давление теплоносителя, так как смесь воздуха и пара является сжимаемой средой.

Подключение расширительного бачка осуществляется через отсекающий шаровой кран. Это делается для того, чтобы при необходимости можно было быстро заменить компенсационную емкость, не дожидаясь, пока произойдет остывание теплоносителя. Установка второго крана дает возможность предварительно слить горячую воду из бака.

Как правильно установить своими руками закрытый расширительный бак

Схема подключения не отличается особенной сложностью. Правильно монтировать закрытый расширительный бак своими руками можно, соблюдая следующую схему подключения. Предварительно нагревательный котел обесточивается, перекрывается подача теплоносителя, вода из радиаторов сливается.

Если для монтажа применяются полипропиленовые трубы, потребуется специальный паяльник для их монтажа. Понадобятся также муфты и уголки. Из фитингов лучше использовать «американку», так как она дает возможность без затруднений снимать емкость для проведения профилактических работ и ремонта. Ниже приводится последовательная схема действий по монтажу расширительного бака.

Бак11Бак11

  1. На резьбовую часть штуцера бака наматывается уплотнительная нить.
  2. На штуцер заворачивается переходник для установки крана.
  3. На резьбовую часть переходника наматывается уплотнительная нить.
  4. На переходник устанавливается запорный кран.
  5. На резьбовую часть «американки» наматывается уплотнительная нить. «Американка» заворачивается в кран с помощью пассатижей и разводного ключа.
  6. На резьбовую часть уголка наматывается уплотнительная нить. Уголок заворачивается в «американку».
  7. На корпус бака надевается хомут для крепления бака, который входит в комплект поставки.
  8. На противоположной стороне бака находится ниппель для закачки воздуха, на который накручена пластиковая крышка.

Бак12Бак12

После размещения расширительного бачка в выбранном месте проверяется качество всех соединений, и в систему осуществляется подача теплоносителя. После того, как внутреннее давление в батареях достигнет расчетных значений, из них стравливаются воздушные пробки, и отопительная система запускается на полную мощность. Компенсационная емкость устанавливается так, чтобы ее удобно было обслуживать, то есть между ней и стеной оставляется свободное пространство.

Уплотнять все соединения нужно герметиками, стойкими к воздействию высоких температур, иначе неизбежно возникновение протечек. Мембранный расширительный бак в закрытой системе отопления устанавливается со стороны подачи холодной воды. При выполнении всех манипуляций необходимо соблюдать требования техники безопасности.

Бак12Бак12

Уважаемый читатель! Ваши замечания, предложения или отзыв послужат наградой автору материала. Спасибо за внимание!

Следующий видеоролик тщательно подобран и поможет разрешить оставшиеся вопросы.

Поделитесь с друьями!

Установка расширительного бака в системе отопления: подключение и монтаж

Вы успешно подобрали и приобрели бак мембранного типа на свою систему отопления. Пришло время его установить, и тут возникает масса вопросов: куда ставить, как подключать и так далее. На просторах интернета на эту тему советов – множество и все противоречивые. Чтобы прояснить все спорные моменты и подробно рассмотреть, как правильно производится установка расширительного бака, предлагаем вашему вниманию данную статью.

Где ставить расширительный бак в закрытой системе отопления?

К слову сказать, в частных домах не бывает открытых и закрытых систем, бывают гравитационные и напорные (насосные). В первых вода движется за счет разности удельного веса (естественная циркуляция), а во вторых – принудительно побуждается насосом.

Для справки. Открытая система работает одновременно на отопление и ГВС, применяется только в крупных централизованных сетях. Вот почему все индивидуальные системы – закрытые.

Чтобы правильно установить расширительный бак в системе отопления, надо выполнить следующие требования:

  • расположение бачка – помещение топочной, недалеко от котла;
  • аппарат должен стоять в таком месте, где к нему будет свободный доступ для настройки и обслуживания;
  • в случае крепления бачка к стене на кронштейне рекомендуется выдержать высоту, удобную для доступа к его воздушному клапану и запорной арматуре;
  • труба подводки вместе с кранами не должна нагружать своим весом расширительный бачок. То есть, подводку следует крепить к стене отдельно;
  • подводку к напольному расширительному баку для отопления не допускается прокладывать по полу поперек прохода;
  • емкость не ставить вплотную к стене, оставить достаточный просвет для осмотра.

Резервуары небольшой вместительности допускается подвешивать к стене при условии, что ее несущей способности будет достаточно. Что же касается ориентации бачка в пространстве, то тут много противоречивых советов. Одни рекомендуют способ установки, при котором труба присоединяется к емкости сверху, а воздушная камера, соответственно, находится снизу. Обоснование – легче удалить воздух из-под мембраны при заполнении, вода его вытеснит.

На самом деле в первоначальном состоянии резиновая «груша», поджимаемая с одной стороны давлением воздуха, не оставляет места для него с другой стороны, как показано на фото выше. Специалисты по монтажу как раз советуют устанавливать расширительный бак присоединительным патрубком вниз, и только так. В некоторых моделях штуцер изначально находится на боковой стенке, в ее нижней части, и сосуд по-другому поставить невозможно (см. фото ниже).

Пояснить это просто. Аппарат будет функционировать в любом положении, хоть и лежа на боку. Другое дело, что рано или поздно в мембране появятся трещины. Когда установка мембранного расширительного бака выполнена воздушной камерой вверх, а патрубком вниз, то воздух будет проникать сквозь трещины в теплоноситель очень медленно и резервуар еще прослужит какое-то время. Если же он будет стоять вверх ногами, то воздух, будучи легче воды, быстро перетечет в камеру с теплоносителем и бачок придется срочно менять.

Примечание. Некоторые производители предлагают осуществлять монтаж расширительного бака системы отопления, как раз подвешивая его «головой» вниз, на кронштейне. Это не запрещается, все будет работать, только в случае неисправности мембраны узел выйдет из строя сразу же.

Как подключить расширительный бак

После того как емкость надежно закреплена на стене или зафиксирована на полу, необходимо правильно подключить расширительный бак к трубопроводам отопления. Для этого нужно наметить трассу для трубы, проходящую кратчайшим путем к месту присоединения. Считается, что наилучшее место подключения для закрытых мембранных бачков находится на обратном трубопроводе. Только не перед самым входом в котел, а до циркуляционного насоса (если он не установлен на подаче) и сопровождающей его запорной арматуры. Ниже показана схема установки расширительного бака:

Обоснований такой врезке несколько:

  • в обратке температура теплоносителя значительно ниже, что продлит срок службы мембраны;
  • если место установки и врезки находится на обратном трубопроводе, то циркуляционный насос работает в комфортном режиме;

в подающем трубопроводе твердотопливного котла может возникать критическое давление и пароводяная смесь вследствие перегрева по разным причинам. Попадание этой смеси в резиновую «грушу» емкости приведет к тому, что она прекратит выполнять свои функции.

На самом деле практика показывает, что большой разницы для присоединения между подачей и обраткой нет. Просто принято подключение расширительного бака к системе отопления через обратный трубопровод, так надежнее. А вот что точно не помешает, так это отсекающий шаровой кран на подводке, а еще лучше – штуцер для опорожнения и второй кран. Тогда в любой момент бак можно отсечь от системы, слить из него воду и снять для ремонта или замены.

Совет. Для тех, у кого газовый котел не снабжен манометром или группой безопасности, нелишним будет встроить ее в контур расширительной емкости, используя такую схему монтажа:

Указания по настройке

После монтажа и врезки аппарата в тепловую сеть требуется произвести его настройку. Она заключается в том, чтобы обеспечить необходимое давление в воздушной камере, соответствующее вашей системе. Это нужно для избегания гидроударов в сети, их может создавать мембрана бачка во время остывания теплоносителя и выталкивания его излишков из камеры. Операция выполняется в такой последовательности:

  • когда монтаж бака закрытого типа завершен, система заполняется холодной водой;
  • с помощью клапанов и кранов Маевского из труб и радиаторов удаляются воздушные пробки;
  • манометром измеряется давление в системе, а потом в воздушной камере бачка;
  • стравливанием или подкачиванием давление в камере устанавливается на 0.2 Бар ниже, чем давление в системе.

Теперь, когда произведена правильная установка расширительного бачка с последующей настройкой, можно запускать котел. Давление в емкости будет расти одинаково плавно при нагреве и остывании теплоносителя.

Заключение

В принципе, монтаж компенсирующей емкости не является слишком уж сложной процедурой. Какие-то специальные инструменты или приспособления тоже не требуются, достаточно обычного набора, что есть у каждого рачительного хозяина. Но чтобы установить бак в системе отопления и настроить его, надо быть внимательнее и не пропускать никаких мелочей. Тогда аппарат прослужит долго и без проблем.

какое должно быть и как проверить

Расширительный бачок встраивается в закрытые системы отопления для выполнения следующих задач:

  1. Компенсация теплового расширения теплоносителя. При повышении температуры на каждые 100 °C объем воды в системе увеличивается на 4,33%. Давление в контуре системы растет и действует на внутреннюю поверхность труб и оборудования. Чтобы предотвратить разрушение системы отопления, на обратку котла производится монтаж расширительного бака, он наполняется «излишками» теплоносителя;
  2. За счет работы расширительного бачка гасятся гидроудары в системе отопления, которые возникают из-за воздушных пробок или резкого перекрытия арматуры. Чтобы гидроудар не повредил котел, бачок ставят на обратке, перед теплогенератором.

В продаже можно встретить два типа гидробаков — баллонного и мембранного (диафрагменного) типа. Первые чаще используются для холодного водоснабжения и окрашены в голубой цвет, вторые — красного цвета, применяются в системах отопления.

Настройка показателей в новом расширительном бачке перед пуском системы

Бак диафрагменного типа разделен мембраной. Одна из половин находится под давлением, в нее закачан воздух или азот. Уточнить этот параметр можно, посмотрев документы на бак. Предварительное (заводское) давление не обязательно будет оптимальным для работы контура. Этот параметр можно легко перенастроить. Производители предусмотрели это, оставив в корпусе его «воздушной» части золотник, с помощью которого можно регулировать напор воздуха.

Стоит учитывать, что все манометры показывают только избыточное давление. То есть, если при расчетах нужно воспользоваться понятием абсолютного давления, то к показаниям манометра всегда нужно прибавлять одну атмосферу (бар).

Начальное давление в расширительном баке выставляется на 0,2 атм выше давления теплоносителя в холодной системе, которое равно статическому напору контура. Определяется этот напор как расстояние по высоте между верхней точкой контура и серединой расширительного бака. Например, если высота системы отопления 8 м (2 этажа), то статистический напор будет равняться:

∆P = 0,8 атм (10 м = 1 атм), тогда давление в мембранном баке вычисляется так:

∆P + 0,2 = 0,8 + 0,2 = 1,0 атм (бар).

Ниже представлены последствия ошибочно выставленного давления:

  • Бак перекачан. Например, в воздушной полости изначально выставлен показатель 3 бара при статическом напоре 1,5 бара. При запуске насоса напор теплоносителя изменится, но не сильно — в пределах 1 атм. Получается, что когда манометр у котла показывает максимум 2,5 бара, в воздушной части мембранного бака по-прежнему 3 бара. Такой настройкой сводится на нет вся компенсирующая способность мембранного устройства — воздух будет стремиться вытолкнуть теплоноситель из бачка.
  • Показатели внутри расширительного бака занижены. В этом случае при заполнении закрытой системы вода или антифриз с легкостью продавит мембрану и заполнит собой всю емкость. При каждом повышении температуры, а с ней и напора, будет срабатывать предохранительный клапан. В таком случае расширительный гидробак также становится бесполезным.

Совет! Настройка первоначального давления воздуха была произведена правильно, но продолжают срабатывать предохранительные клапана системы отопления. Возможно, был выбран слишком маленький объем расширительного бака. Чтобы этого избежать, рекомендуется устанавливать бак, объем которого составляет не менее 10 % от общего объема теплоносителя.

Как измерить и отрегулировать давление в расширительном бачке

h3_2

Давление в системе отопления контролируется манометрами, но в самой емкости нет штуцера под установку этого прибора. Однако есть ниппель, в который вмонтирован золотник для подкачки или выпуска воздуха. Он находится на стороне, противоположной подводу теплоносителя. Ниппель, по сути, является аналогом автомобильного, поэтому чтобы проверить этот параметр или отрегулировать его, можно воспользоваться обыкновенным автомобильным насосом со встроенным манометром.

На шкале автомобильного манометра значения указаны в МПа, тогда как напор в отопительном контуре дается в барах или кгс/см2. Перевести легко:

1 Бар = 1 атм = 100 000 Па = 0,1 МПа

Измерение давления автомобильным манометром:

  1. Нужно отключить котел и подождать 5-10 минут до полного прекращения циркуляции системы;
  2. Перекрыть запорные вентили на участке, где стоит гидробак. Слить воду через дренажный штуцер. Если мембранный бак встроен в котел, то перекрывается подача и обратка теплоносителя;
  3. Открутить колпачок ниппеля и подсоединить к нему насос;
  4. Накачать воздух до 1,5 атм и подождать пока с мембранного бака не выльются остатки теплоносителя, после чего снова спустить воздух;
  5. Перекрыть запорную арматуру и насосом довести давление в мембранном баке до рекомендуемого в разделе выше. Если бак перекачан, нужно стравить лишнее через золотник;
  6. Снять насос, накрутить колпачок на ниппель и перекрыть сливной штуцер. Открыть отсекающую арматуру и добить в систему отопления воду через кран подпитки;
  7. Проверить, правильно отрегулирован напор воздуха или нет, легко. При достижении котлом рабочих параметров стрелка манометра не прыгает, давление набирается плавно без скачков.

Отправить ответ

avatar
  Подписаться
Уведомление о
