Как отрегулировать расширительный бачок для отопления: Выбор и настройка расширительного бака

Расширительный бак в системе отопления – установка и подключение

В процессе нагрева котла вода расширяется, избыток теплоносителя заполняет специальную емкость, расположенную в определенной точке отопительной сети. Отсюда наша задача – пояснить, как установить расширительный бак в системе отопления частного дома. Также уточним место подключения, способ опорожнения и настройки расширительного бачка.

Где устанавливается расширительный бак на отопление

Итак, установка бачка зависит от типа системы отопления и назначения самого резервуара. Вопрос не в том, для чего нужен расширительный бак, а в каком месте он должен скомпенсировать расширение воды. То есть, в тепловой сети частного дома может стоять не один такой сосуд, а несколько. Вот перечень функций, возлагаемых на различные расширительные емкости:

• компенсация теплового расширения воды в закрытых системах отопления;
• в открытых сетях резервуар выполняет 2 функции – воспринимает лишний объем теплоносителя и удаляет воздух из системы в атмосферу;
• в определенных условиях мембранный бак служит дополнением к штатному расширительному бачку газового котла;
• поглощать излишки нагретой воды в сети горячего водоснабжения.

Находясь в наивысшей точке системы открытого типа, бачок работает как воздухоотводчик

В открытых тепловых сетях вода в резервуаре контактирует с атмосферным воздухом. Поэтому установка расширительного бака предусматривается в наивысшей точке – на стояке, идущем от котла. Зачастую эти системы делаются самотечными, с увеличенными диаметрами трубопроводов и большим количеством теплоносителя. Вместительность бака должна быть соответствующей и составлять около 10% от общего объема воды. Куда, как не на чердак, ставить такой габаритный резервуар.

Справка. В одноэтажных домах старой постройки встречаются небольшие расширительные бачки для открытой системы отопления, установленные на кухне рядом с напольным газовым котлом. Так тоже правильно, находящуюся под потолком емкость проще контролировать. Правда, это не слишком хорошо выглядит в интерьере. Мягко говоря.

Альтернативные самодельные баки открытого типа из пластиковой канистры (фото слева) и воздушного ресивера

Отопительные системы закрытого типа отличаются тем, что мембранный расширительный бак для воды полностью герметичен. Оптимальный вариант монтажа – в помещении котельной, рядом с остальным оборудованием. Другое место, где иногда приходится устанавливать закрытый расширительный бачок для отопления – это кухня в небольшом доме, поскольку там размещен котел.

В системах закрытого типа, работающих на незамерзающем теплоносителе, объем резервуара следует увеличить до 15% от общего количества жидкости. Причина — повышенный коэффициент теплового расширения гликолевых антифризов.

О дополнительных емкостях

Производители комплектуют настенные теплогенераторы встроенными бачками, воспринимающими избыток нагретого теплоносителя. Размеры бака не всегда соответствуют домовой отопительной разводке, иногда вместительности не хватает. Чтобы давление теплоносителя при нагревании находилось в пределах нормы, производится расчет литража и ставится дополнительный расширительный бак для настенного котла.

К примеру, вы переделали открытую самотечную систему в закрытую без замены магистралей. Новый отопительный агрегат подобрали по тепловой нагрузке. Встроенной котловой емкости не хватит на расширение такого количества воды.

Другой пример: отопление теплыми полами всех помещений двух– или трехэтажного дома плюс радиаторная сеть. Здесь объем теплоносителя тоже выйдет внушительный, маленький бачок не справится с его увеличением, давление внутри системы вырастет. Нужен второй расширительный бак для котла.

Примечание. Второй резервуар в помощь котловому – это тоже закрытая мембранная емкость, размещается в помещении топочной.

Когда горячее водоснабжение дома обеспечивает бойлер косвенного нагрева, возникает аналогичная проблема – куда девать избыток санитарной воды из накопителя? Простое решение – поставить сбросной клапан, как это делается на электрических водонагревателях. Но бойлер косвенного нагрева объемом 200…300 л  станет терять через клапан слишком много горячей воды. Правильное решение – подобрать и установить расширительный бак для бойлера.

Справка. В буферных емкостях (теплоаккумуляторах) некоторых производителей также предусмотрена возможность подключения компенсирующего бачка. Более того, специалисты рекомендуют ставить его даже на электрические бойлеры большой вместительности, что и показано на видео:

Как правильно поставить бак

При монтаже открытого резервуара в чердачном помещении следует соблюдать ряд правил:

1. Емкость должна стоять прямо над котлом и соединяться с ним вертикальным стояком подающей магистрали.
2. Корпус сосуда надо тщательно утеплить, дабы впустую не терять тепло на обогрев холодного чердака.
3. Обязательно организовать аварийный перелив, чтобы в нештатной ситуации горячая вода не залила потолок.
4. Чтобы упростить контроль уровня и подпитку, рекомендуется вывести в котельную 2 дополнительных трубопровода, как это показано на схеме подключения бака:

Примечание. Трубу аварийного перелива принято направлять в канализационную сеть. Но некоторые домовладельцы с целью упростить задачу выводят ее под кровлей прямиком на улицу.

Установка расширительного бака мембранного типа выполняется вертикально либо горизонтально в любом положении. Малые емкости принято крепить к стене хомутом или подвешивать к специальному кронштейну, большие – просто ставить на пол. Тут есть один момент: работоспособность мембранного бачка не зависит от его ориентации в пространстве, чего нельзя сказать о сроке службы.

Сосуд с закрытого типа прослужит дольше, если его смонтировать вертикально воздушной камерой кверху. Рано или поздно мембрана исчерпает свой ресурс, появятся трещины. При горизонтальном расположении бачка воздух из камеры станет быстро проникать в теплоноситель, а тот – занимать его место. Ставить новый расширительный бак на отопление придется в срочном порядке.  Если емкость висит на кронштейне «вниз головой», эффект проявится быстрее.

В нормальном вертикальном положении воздух из верхней камеры будет медленно проникать через трещины в нижнюю, как и теплоноситель неохотно пойдет вверх. Пока размеры и количество трещин не возрастет до критичного уровня, отопление будет исправно работать. Процесс занимает длительное время, неполадку вы заметите далеко не сразу.

Верный признак критического износа и растрескивания мембраны в расширительном закрытом бачке – падение давления в домашней отопительной сети. Периодически отслеживайте показания манометра на группе безопасности.

Но как бы вы ни размещали сосуд, стоит придерживаться следующих рекомендаций:

1. Изделие надо располагать в котельной таким образом, чтобы его было удобно обслуживать. Не устанавливайте напольные аппараты вплотную к стене.
2. При настенном монтаже расширительного бака системы отопления не ставьте его слишком высоко, чтобы при обслуживании не пришлось дотягиваться до отсекающего крана или воздушного золотника.
3. Нагрузка от подводящих трубопроводов и отсекающей арматуры не должна ложиться на патрубок бачка. Крепите трубы вместе с кранами отдельно, это облегчит замену резервуара в случае поломки.
4. Не допускается прокладывать подводящую трубу по полу через проход или подвешивать на высоте головы.

Вариант размещения оборудования в котельной – бачок больших размеров ставится прямо на пол

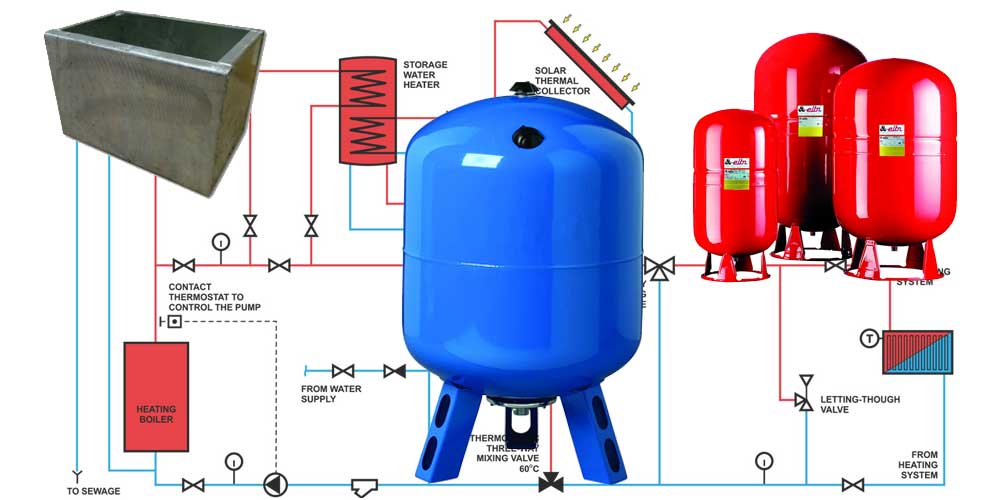

Способы подключения

Гидравлически правильно подключать бак в точке, находящейся на обратной магистрали перед котлом и циркуляционным насосом (если смотреть по направлению течения воды). Бак можно врезать и на подаче, но при 1 условии: насос должен располагаться на подающей линии и все так же стоять впереди компенсирующей емкости.

Лучшее место подключения мембранного бачка – обратка отопления в котельной, но обязательно перед насосом, а не после него

Момент второй: при перегреве твердотопливного котла бачок, подключенный к подаче, начнет заполняться паром. Воздух и пар – это сжимаемые среды, в этом случае резиновая «груша» перестанет компенсировать расширение воды.

Правильное подключение расширительного бака к системе отопления всегда осуществляется через отсекающий шаровой кран с американкой. Тогда резервуар можно в любой момент вывести из эксплуатации и быстро поменять, не дожидаясь остывания теплоносителя. Если же установить на подводке тройник и второй кран, как изображено на схеме подключения, то емкость можно предварительно опорожнить:

Рекомендация. При обвязке бойлера косвенного нагрева с котлом и ГВС подключайте расширительный бак к линии холодного водоснабжения на входе в накопитель. Здесь применяется специальный бак, выдерживающий давление водопроводной сети. Емкость для отопления или гидроаккумулятор не годится. Как их различить, смотрите на видео:

Как проверить и накачать расширительный бак

Перед тем, как подключить и заполнить резервуар теплоносителем, необходимо проверить давление в воздушной камере бачка на соответствие давлению в отопительной сети. Для этого со стороны воздушного отсека откручивается или снимается пластмассовая заглушка, а под ней находится обычный золотник, знакомый вам по автомобильным камерам. Манометром измеряете давление и подгоняете его под свою систему, подкачивая насосом или спуская нажатием на шток золотника.

Бачок накачивается через штуцер обычным ручным насосом

К примеру, расчетное давление в сети после заполнения должно составлять 1.3 Бар. Тогда в воздушном отсеке расширительного бака надо сделать 1.1 Бар, то бишь, на 0.2 Бар меньше. Фокус в том, чтобы резиновая «груша» бачка была поджата со стороны воды. Иначе при остывании сжавшийся теплоноситель станет затягивать воздух через автоматические воздухоотводчики, что недопустимо. После настройки открываете кран, производите заполнение всей системы теплоносителем и спокойно запускаете котел.

Примечание. Некоторые производители указывают на упаковке своих изделий заводское давление в отсеке с воздухом. По нему можно подобрать подходящий бачок и не возиться с накачиванием.

Заключение

Все работы, связанные с монтажом, подключением и настройкой расширительного бака, не относятся к высококвалифицированным и могут быть выполнены своими руками. Более того, вам лучше знать, как проверять и корректировать давление в бачке при эксплуатации. Его снижение или скачки – одна из причин, по которой автоматика газового котла отключает горелку. Если нет серьезных протечек теплоносителя, то первым делом следует измерить манометром давление воздуха в камере резервуара.

Правильное подключение расширительного бака

Чтобы уберечь отопительную магистраль от скачков давления, важно правильно установить расширительный бак.

31. 10.2019

Расширительный бак применяют, чтобы сбрасывать излишнее давление в отопительной системе. При правильно подобранном объеме бачка гидроудар практически исключен. Но чтобы уберечь отопительную магистраль от скачков давления, важно правильно установить расширительный бак. При соблюдении всех правил элемент будет радовать долгой службой, исполняя свои обязанности на все 100%. Функции расширительного бака   Итак, расширительный бак [ https://mirnasosov.ru/catalog/bytovoe_nasosnoe_oborudovanie/gidroakkumulyatory_i_rasshiritelnye_baki/rasshiritelnye_baki/ ] (далее РБ) нужен, чтобы вбирать в себя лишнюю воду, которая расширяется от нагрева. Тем самым внутри системы давление поддерживается на стабильном уровне. Подробнее об этих приборах можно прочитать в нашей статье «Для чего нужен расширительный бак [ https://mirnasosov.ru/news/dlya-chego-nuzhen-rasshiritelnyy-bak-v-sisteme-otopleniya/ ] «. В зависимости от разновидности системы (открытая или закрытая), в нее включают открытый или закрытый РБ. Правила их установки кардинально различаются.   Схема подключения расширительного бака открытого типа   В открытых системах теплоноситель движется по трубам за счет эффекта конвекции. Горячая вода из котла стремится в верхнюю точку системы и далее направляется к радиаторам, отдает им тепло и направляется по «обратке» в котел.   РБ открытого типа представляет собой любой открытый резервуар: часто это сварной металлический бак или даже пластиковая канистра. Крышка такой емкости нужна только чтобы не допустить внутрь различный сор.   [ /upload/medialibrary/063/063e0c9edc9d1211dc437621e84f127f.jpg ] Прямое сообщение с атмосферой нужно не случайно. При естественной циркуляции теплоносителя в верхней части труб скапливаются пузырьки воздуха. РБ открытого типа не только вмещает в себя лишнюю воду, но предотвращает завоздушевание, отводя воздух в атмосферу.   В силу этих особенностей подключение расширительного бака открытого типа предполагает разместить его выше всех остальных элементов: под потолком, на чердаке и. т.п. Есть некоторые нюансы монтажа.   — Если открытый бачок ставят на чердаке, необходимо качественно утеплить его на зиму, чтобы вода внутри не заледенела.    — Сообщение с воздухом предполагает испарение жидкости из бачка. Если слишком много воды испарится, то восполнить ее будет нечем, а образовавшаяся пустота в системе отопления заполнится воздухом. Результатом может стать коррозия внутренних поверхностей и образование воздушных пробок. Потому необходимо контролировать уровень воды в резервуаре.    Подключение расширительного бака закрытого типа   Систему отопления закрытого типа тщательно  рассчитывают  и составляют ее проект, который включает местоположение расширителя. Мембранный расширительный бак – это резервуар в форме цилиндра, который изнутри разделен на 2 камеры: для воздуха и для воды. Объем прибора подбирают исходя из объема воды или антифриза во всем контуре — он должен превышать 1/10 от этого количества.   Еще об объеме: если вы планируете поменять воду на антифриз, то нужно  добавить еще один расширитель, поскольку объема прежнего уже не будет достаточно. Антифриз при высокой температуре расширяется сильнее, чем вода. [ /upload/medialibrary/7a2/7a29f99124662fe95ed6be06c6c0c553.jpg ]   При проектировании отопительной системы нужно учитывать такие моменты: — РБ закрытого типа нужно установить на удобном уровне для обслуживания. То же касается его частей и дополнительных элементов, например, отсекающего крана, предохранительного клапана. — Если РБ предназначен для напольного монтажа, не следует ставить его врлотную к стене. — Трубы, которые подводятся к РБ, нужно дополнительно закрепить на стене. Вес подводящих труб и различной арматуры не должен ложиться на соединение патрубка бачка и трубы.   Куда ставить расширительный бак: на подачу или обратку?   Расширитель лучше всего ставить на прямой отрезок трубы, где вода не сильно завихряется.   Большинство мастеров едины во мнении, что устройство лучше всего устанавливать на обратную магистраль. Такое решение продлевает жизнь мембраны бака, потому что так она контактирует с водой температурой 50-60 градусов. Если ставить элемент на подающую магистраль, близкая к закипанию вода станет агрессивно изнашивать грушу изнутри. С точки зрения функциональности нет разницы, куда устанавливать расширительный бак закрытого типа, он везде будет работать одинаково. [ /upload/medialibrary/b83/b8335764a382157930d46739978a5f57.jpg ] Как расположить мембранный расширительный бак? Монтаж устройства возможен сверху над трубой, снизу или даже горизонтально. Основную свою функцию при этом бачок будет выполнять одинаково. Но самое оптимальное расположение – сверху над трубой, когда воздушная камера оказывается сверху. Если расположить РБ снизу, то жидкость свободно затекает сверху из трубы прямо на мембрану. Если груша растрескается, то жидкость сразу просочится в воздушную камеру, и прибор станет неисправен. При расположении прибора над трубой опасность трещин, протечки, проникновения пузырьков воздуха в жидкую среду намного ниже, а срок эксплуатации – дольше.   Устройства для подключения расширительного бака   Отсечной кран с америкнкой   Самый оптимальный способ установки РБ – с помощью отсечного крана с накидной гайкой — американкой. Так устройство будет удобно обслуживать: вы можете перекрыть доступ воды к баку, снять его и заменить, или же установить новую мембрану. Для максимального удобства можно поставить тройник на подводящую трубу и подключить дополнительный кран – для слива содержимого бака. Если невозможно отрезать доступ теплоносителя в РБ, то для съема емкости придется ждать, пока теплоноситель в трубах остынет, и снять часть обвязки.   Предохранительный клапан Часто он идет в комплекте с РБ. В противном случае лучше докупить и установить клапан недалеко от расширителя. Если последний не справляется, и давление в системе нарастает, клапан сбрасывает излишки воды.   Манометр Манометр наглядно показывает ситуацию с давлением. Если предохранительный клапан не срабатывает автоматически, манометр подскажет, когда нужно стравить напряжение вручную. [ /upload/medialibrary/e3d/e3dd8fe9367fe3e1b4771fe475cdff59.jpg ]   Проверка давления Как проверить и отрегулировать уровень давления при подключении расширительного бака? Это делается путем накачки или стравливания воздуха из воздушной камеры. Уровень давления в ней должен быть такой же, как и во всем отопительном контуре. Для проверки давления откручивается пластиковая крышка сверху, и в открывшийся золотник бака вставляется автомобильный манометр для шин. Подкачать воздух можно обычным автомобильным насосом, а стравить можно нажатием на шток золотника. После подключения расширительного бака можно заполнить трубы жидкостью, а затем включить котел. Все, бак успешно установлен! С Вами были специалисты Мира Насосов [ https://mirnasosov.ru/ ] ! В нашем интернет-магазине большой выбор расширительных баков любого объема. У нас можно заказать профессиональную установку расширительного бака в Нижнем Новгороде от мастеров со стажем! Обращайтесь по телефону  +7 (831) 258-00-32 [ tel:+78312580032 ]  или же в контактную форму сайта!

Все о мембранных баках. Установка, замена и ремонт.

Частые вопросы связанные с ремонтом и установкой мембранных баков

Предисловие.

Современные инженерные решения позволяют облегчить жизнь потребителей во многих смыслах. Одним из таких технических решений, являются мембранные баки. Мембранный бак – устройство, для создания дифференциального давления. В системах отопления, с помощью мембранных баков, стало возможно монтировать закрытые системы трубопроводов. Это позволило уйти от громоздких емкостей в открытых системах отопления и необходимости контролировать уровень жидкости в этих емкостях. В системах водоснабжения расширительный бак, позволил создавать компактные резервуары для запасов воды, в противовес громоздким емкостям и водонапорным башням.

Отличия расширительного бака от гидроаккумулятора.

Хоть мы имеем два разных названия, по смыслу, это совершенно одинаковые приборы. Есть разница только в цвете, и качестве применяемой резины. Баки красного цвета – расширительные, они для систем отопления, т.е. предназначены для горячей воды. Гидроаккумуляторы – синего цвета, применяются для холодной воды.

Советы по выбору и опыт.

Резиновая мембрана, которая находиться внутри расширительного бака или гидроаккумулятора, является по сути расходным материалом. Конечно же все зависит от качества применяемой в них резины, однако сам по себе материал не слишком долговечен, и судя по опыту нашего монтажного отдела, редко встречаются эксземпляры, старше 12 лет. По опыту обслуживания подобного оборудования, можем отметить долгожителями – марку REFLEX, но с одним «но»! Современные экземпляры, точно проигрывают в качестве, тем, что приобретались 10 лет назад. Среди брендов, которые мы обслуживаем, точно не посоветуем* мембраны Джилекс, и Wester. Так как именно их приходилось много менять. Самые частые причины выхода из строя:

·        Разрыв мембраны

·        Коррозия фланца

·        Коррозия ёмкости

·        Герметичность ниппеля

Конечно любая из этих проблем вполне решаема, но только в том случае, если Вы имеете оригинальные расходные материалы. Подбором и поиском аналогичных расходников, сантехник врят-ли будет заниматься, а скорее всего, предложит заменить вышедшее из строя оборудование. Именно поэтому, мы рекомендуем покупать тех производителей, чьи расходные материалы, есть в свободной продаже.

Интернет-магазин SANCOM, рекомендует устанавливать расширительные баки под торговой маркой Tim, производимые в КНР. Такой выбор, дает возможность докупить фланец или мембрану, в случае выхода из строя.

Как определить вышедший из строя расширительный бак.

В правильно смонтированной системе отопления, установленное давление не должно иметь больших перепадов. Если Вы заметили, что установленное давление резко повышается, при включении котла, скорее всего вышел из строя расширительный бак. Для начала, проверьте ниппель для подкачки воздуха. Если при нажиме на клапан ниппеля, из него потекла жидкость, скорее всего это внутренний разрыв мембраны, так как в воздушном пространстве, не должно быть воды. Мембрану придется заменить на аналогичную. Если же при нажатии на ниппель, нет ни воды, ни воздуха, следует проверить наполненность бака водой. Если бак прикручен на гибком соединении, можете аккуратно покачать его, если соединение с трубопроводом жесткое, то постучите по стенкам бака. Глухой звук – бак полный, звонкий – бак пустой. Если бак полный, значит он не накачен воздухом. Причина отсутствия воздуха в баке, пропускающий ниппель, или не герметичность(плохо прикручен фланец или коррозия). В этом случае, рекомендуем произвести визуальный осмотр бака на наличие коррозии, затем накачать бак через ниппель, компрессором или обычным насосом, проверить ниппель и сомнительные места и понаблюдать за давлением. Обратите внимание, что накачку мембранного бака воздухом следует производить при сброшенном давлении в системе трубопровода до нуля! Если на баке присутствует сквозная коррозия, к сожалению бак придется заменить. Если неисправен ниппель, можно заменить его на другой, подойдет обычный автомобильный. Если бак пустой, при работающей системе отопления под давлением, скорее всего, что давление воздуха в расширительном баке больше давления воды в трубопроводе. Отрегулируйте давление в мембранном баке при необходимости.

Как определить вышедший из строя гидроаккумулятор?

Если у Вас загородный дом, и в доме установлена насосная станция или поверхностный насос, то определить вышедший из строя бак, будет проще всего. Гидроаккумулятор, дает некоторый запас воды в Вашем трубопроводе, следовательно работать насосу приходиться только тогда, когда заканчивается запас этой воды. Если при каждом открытии крана, включается насос, и отключается при закрытии крана, то с уверенностью можно сказать, мембранный бак – не работает должным образом. Определить бак, который вышел из строя при работающем насосе в колодце или скважине сложнее. Однако проще и точнее всего, попросить помощника, и послушать работу насоса. Если помощника рядом нет, то вышедший из строя гидроаккумулятор, можно определить по напору. Каждый раз, когда Вы открываете кран, напор на секунду обрывается, а затем резко бьет мощной струей. Но данный пример, может означать так-же неверно настроенную автоматику и давление бака. Можно воспользоваться еще одним способом проверки… Отключите питание насоса, и проверьте, будет ли в трубопроводе вода. Если вода есть, значит и есть запас воды в баке. Если баков несколько, то данный способ, покажет только выход из строя сразу всех баков. Каждый раз, когда возникают сомнения в работоспособности мембранного бака, рекомендуем проверить ниппель мембранного бака. В нем должен быть воздух. Если через ниппель потекла жидкость, скорее всего, порвана мембрана и ее нужно заменить. Если нет ни воды не воздуха, проверьте наполненность бака водой. Если бак под завязку наполнен водой, то скорее всего воздух стравило с ниппеля, попробуйте слить систему и подкачать бак, через ниппель обычным автомобильным насосом или компрессором. Если бак пустой, а через ниппель идет воздух с хорошим давлением. Значит давление воздуха, выше давления в водяной магистрали.

Установка мембранного бака.

Мембранный бак, установить и подключить в систему очень просто. Он имеет подключение на фланце, как правило либо 3/4», либо 1» с наружной резьбой. Подключить расширительный бак можно на любом участке трубопровода. Для врезки в систему можно использовать тройник или выход на коллекторе. Соединиться можно любыми водопроводными трубами, но удобнее всего соединяться с помощью специальной угловой гибкой подводки. Еще есть один вариант установки небольших расширительных баков, это установка на специальный кронштейн, присверливаемый к стене, либо на настенную группу безопасности. Но этот вариант годится для баков объемом до 36 литров. Установка данного прибора может вполне осилить и владелец хозяйства, больших навыков это не требует. Единственное, что требуется проверить и отрегулировать после установки, это накаченное заводское давление, и в случае неверных значений, отрегулировать его. Давление в баке, рассчитывается по значениям, исходя из перепадов давления в системе, согласно настройкам автоматики насоса. Для того, чтобы бак заполнялся, нужно накачать в него давление воды больше, чем закаченное давление воздуха. Для водопроводных систем, давление воздуха ниже 1,5 Bar, не имеет особого смысла, так как это то давление, которое будет выдавливать воду из бака. Бак пропустит в себя воду тогда, когда значение давления воды, превысит значение по давлению воздуха. Далее, опорожнятся бак начнет тогда, когда давление воды, станет меньше, чем давления воздуха. И опорожняться бак будет под давлением воздуха, которое в него закачали. Поэтому накачивайте воздушное давление в баке, с учетом того давления, которое будет выдавливать воду, при отключенном насосе. Подкачку давления воздуха в баке, следует проводить только на пустом трубопроводе. По завершению работ, на всякий случай, проверьте герметичность ниппеля.

Замена и ремонт мембранного бака.

Заменить бак не составит большой трудности и с этой задачей, легко может справиться и домовладелец. Прежде всего, необходимо слить всю систему, или тот участок, который перекрывается предусмотренными для этого кранами. После того, как мембранный бак будет опорожнен, необходимо раскрутить гайку скрученную с фланцем и освободить бак. Установленный новый бак, необходимо отрегулировать по нужному Вам давлению воздуха, сделать это лучше до запуска системы. После того, как Вы прикрутите бак и установите нужное давление, можно сделать пробный запуск. Следите за тем, чтобы при запуске, не было воздушного шипенья и подтеков.

Кроме замены непосредственно самого бака, возможно произвести и его ремонт. Например, можно заменить проржавевший фланец, или мембрану (грушу) внутри бака. Сантехники идут неохотно на подобное мероприятие, тк подобная работа грязная, а много за неё не взять. Скорее всего, Вам предложат заменить бак целиком, ссылаясь на отсутствие подходящих запчастей. Поэтому зачастую, ломать голову с заменой внутренностей, приходиться хозяевам. Заменить мембрану или фланец не сложно. Нужно лишь раскрутить болты на фланце. Однако нужно понимать целесообразность такого ремонта. Например, если бак вышел из строя быстро или имеет следы коррозии, то такой ремонт лучше и не планировать, а действительно, заменить на новый бак. Если бак остался как новый, а у Вас имеется мембрана от производителя, тогда лучше поменять. Прежде чем приступить к ремонту, Вы должны быть уверены, в том, что именно мембрана вышла из строя. Главным фактором разрыва мембраны, является наличие жидкости, при нажатии на клапан ниппеля. Помните, при разрыве мембраны, вода поступает во внутреннюю полость мембранного бака, и имеет контакт, с необработанной внутренней поверхностью. Такой контакт может ускорить внутреннюю коррозию стенок бака, поэтому при замене мембраны, хорошо просушите внутреннюю поверхность бака.

Установка, замена или ремонт расширительного бака от SANCOM

Монтажники интернет-магазина SANCOM, выполнят работы по установке любых мембранных баков в системы отопления и водоснабжения. Огромный опыт в монтаже сантехнических систем, позволяет с твердой уверенностью говорить о нас, как о профессионалах рынка услуг. Работы любой сложности, расширительные баки любого объема, как для отопления так и для водоснабжения, с напольной и настенной установкой. Работы выполняются с выездом к заказчику, при установке оборудования, возможен выезд с необходимым материалом и оборудованием. Стоимость замены, складывается из удаленности объекта от Москвы, сложности условий работ, объема расширительного бака. Выполняем ремонт расширительных баков, при наличии необходимых расходников. На расширительные баки, которые мы поставляем и рекомендуем, выполняем ремонт в рамках гарантии и пост-гарантийное обслуживание.

Надеюсь данная статья будет для Вас полезной!

Автор статьи — Капустин Александр, статья подготовлена для интернет-магазина SANCOM 29/05/2019 года. Данная статья является интеллектуальной собственностью интернет-магазина SANCOM и ее автора. При копировании статьи и размещения на сторонних ресурсах, обязательно указание на источник и автора! По вопросам сотрудничества и обратной связи, просьба обращаться по адресу электронной почты: [email protected], с указанием ссылки данной статьи.

Всего доброго!

*Личное мнение автора статьи, основанное на личном опыте обслуживания.

Расширительный бак отопления. Принцип работы. Давление мембранного бака.

Главная \ Полезное \ Мембранный бак « Назад 28.10.2014 06:58

Расширительный бак (гидроаккумулятор) предназначен для компенсации увеличении объема воды при нагреве в системе отопления. Нагреваясь, вода увеличивается в объеме, а «излишек» воды уходит в расширительный бачок, тем самым не допуская срабатывания сбросного клапана, который обычно рассчитан на давление 3 бара. При остывании и уменьшении объема воды в системе, мембрана расширительного бака выталкивает воду обратно, не допуская критического падения давления в системе отопления при котором не включится котел.

Настенные котлы производители, как правило, комплектуют расширительными баками от 6 до 8 литров (зависит от модели) – на отопление, и от 2 до 3 литров – на санитарную воду (если есть встроенный бойлер). Баки объемом 6-8 литров рассчитаны на систему отопления вместимостью от 100 до 140 литров. Поэтому, если ваша система вмещает больше теплоносителя, необходимо устанавливать дополнительный расширительный бак.



Каковы же признаки неисправности или недостаточного/избыточного давления расширительного бака?

1. Во время работы котла давление «скачет». То есть, при включении отопления, давление растет. При переключении котла на режим производства ГВС, начинает падать. При выключении и охлаждении котла давление падает меньше 1 или даже до 0 (бак совсем пустой)
2. Вы подпитываете систему отопления регулярно, видимых утечек нет (часто бывают в «теплых полах»), теплообменник исправен.



Как нужно подкачивать давление в расширительном баке:

1. Перекрыть отсечные краны на расширительный бак, слить воду с него. Если отсечных кранов нет, то открыть сливной кран на котле, слить воду с котла, давление должно быть на «0».
2. Замерить давление в расширительном баке манометром, сливной штуцер при этом должен быть открыт.
3. Насосом( к золотнику расширительного бака) качать воздух, пока не перестанет течь вода из сливного штуцера.
4. Спустить воздух с расширительного бака.
5. Накачать заново, проверяя давление манометром. Давление в расширительном баке должно быть 80% от рабочего давления  системы (нагретой).
6. Закрыть сливной штуцер расширительного бака.
7. Запитать котёл, если сливали, давление в холодной системе должно быть примерно 1-1.2бара.

Подбор расширительного бака для водяного отопления

Подбор расширительного бака для систем водяного отопления, методика расчета рабочего объема закрытого и открытого бака

Расширительные баки открытого и закрытого типа применяются в системах водяного отопления с естественной циркуляцией теплоносителя и принудительной, осуществляемой с помощью циркуляционного насоса. Они служат для поддержания давления в системе и позволяют в некоторых случаях при аварийной ситуации «сбросить» теплоту из котла на нагрев воды в расширительном баке.

Схема подключения открытого расширительного бака с естественной циркуляцией теплоносителя применяется при использовании в гравитационной системе отопления твердотопливного котла. В насосных системах отопления с котлом на твердом топливе устанавливается мембранный закрытый расширительный бак.

Для того, чтобы с возникновением ситуации чрезмерного нагрева теплоносителя, чтобы котел не закипел, предпочтительней выбирать расширительный бак, имеющий объем, значительно превышающий требуемый рабочий. Это позволит принять избыточную тепловую энергию из системы, которая уйдет на нагрев избытка теплоносителя, находящегося в расширительном баке. Для этого необходимо через срабатывание специального клапана организовать дополнительный циркуляционный контур. В случае закипания воды происходит сброс пароводяной смеси по отводной трубе в верхнюю часть расширительного бака, ее сепарирование и дальнейший выход в атмосферу.

Рабочий расчетный объем открытого расширительного бака, Vр.б., л, можно определить по формуле:

Vр.б. = 0,045 x Vс.о.,

где:

Vс.о. — расчетный объем воды в системе отопления, л.

Закрытый расширительный бак мембранного типа, как правило, устанавливается в тепловом пункте, подключенном к центральным сетям теплоснабжения или автономному источнику тепловой энергии.

Мембранные баки, работающие под давлением, распространены больше и делятся на:

— закрытые расширительные баки, работающие под давлением системы отопления;

— закрытые расширительные баки, работающие под атмосферным давлением.

Требуемый рабочий объем закрытого бака Vз.б. зависит от гидростатического давления системы и давления срабатывания предохранительного клапана.

Требуемый минимальный объем Vз.б., л, закрытого (мембранного) расширительного бака, работающего под давлением, можно определить по формуле:

Vз.б .= Vр.б./(1- Рг./ Рп.к.),

где:

Vр.б. — рабочий расчетный объем открытого расширительного бака, л;

Рг. — расчетная величина гидростатического давления в точке подключения закрытого (мембранного) расширительного бака к системе отопления, бар;

Рп.к. — значение давления срабатывания предохранительного клапана, бар.

Расчетную величину гидростатического давления Рг., бар, в точке подключения закрытого (мембранного) расширительного бака к системе отопления можно определить по формуле:

Рг = ρ x hг x 10¯⁴,

где:

hг. — высота столба жидкости над точкой подключения закрытого (мембранного) расширительного бака к системе отопления, м;

ρ — плотность воды, кг/м³.

Необходимо помнить, что минимальное давление в закрытой системе водяного отопление должно быть не менее 1 бар. Мембранный расширительный бак должен быть отрегулирован на величину давления воды в системе и только после этого можно заполнять систему отопления водой.

Давление в расширительном бачке для закрытой системы отопления

Расширительный бачок почти незаменим в водоснабжении загородного дома. Он позволяет запастись дополнительным объемом воды на случай отключения, или избежать потери этой жидкости в момент ее нагревания бойлерной системой.

Блок: 1/5 | Кол-во символов: 224
Источник: https://StrojDvor.ru/vodosnabzhenie/davlenie-v-rassiritelnom-backe-vodosnabzenia/

Устройство расширительного бака закрытого типа

Принципиально расширительный бак представляет из себя закрытый сосуд, разделенный на две части резиновой мембраной — поэтому их еще называют мембранными баками. Мембрана изготавливается из специальной резины, которая должна одновременно быть достаточно эластичной и достаточно прочной. По конструкции и форме баки могут быть разные, но принцип действия один и тот же.

Блок: 2/3 | Кол-во символов: 419
Источник: https://thermo-lider.ru/gazovye-kotly/obsluzhivanie-gazovogo-kotla/kakoe-davlenie-v-rasshiritelnom-bachke-sistemy-otopleniya/

Ответ эксперта

Евгений, вы совершенно правы. Для нормального функционирования отопительной системы давление в расширительном баке должно быть на 0.2–0.3 атм ниже, чем в основном контуре – в противном случае вода просто не сможет поступать в расширитель. Кроме того, важно, чтобы этот элемент системы был установлен по правилам. Лучшим местом для установки бачка считается участок на обратном трубопроводе между циркуляционным насосом и котлом.

Напоминаем, что подкачку или сброс давления в расширительном резервуаре выполняют, отсоединив его от обогревающей системы. Чтобы не сливать теплоноситель, на участке подключения бачка должны быть предусмотрены шаровые краны.

Блок: 2/2 | Кол-во символов: 668
Источник: https://genmontage. ru/articles/kakoe-davlenie-dolzhno-byt-v-rasshiritelnom-bake-i.html

Настройка показателей в новом расширительном бачке перед пуском системы

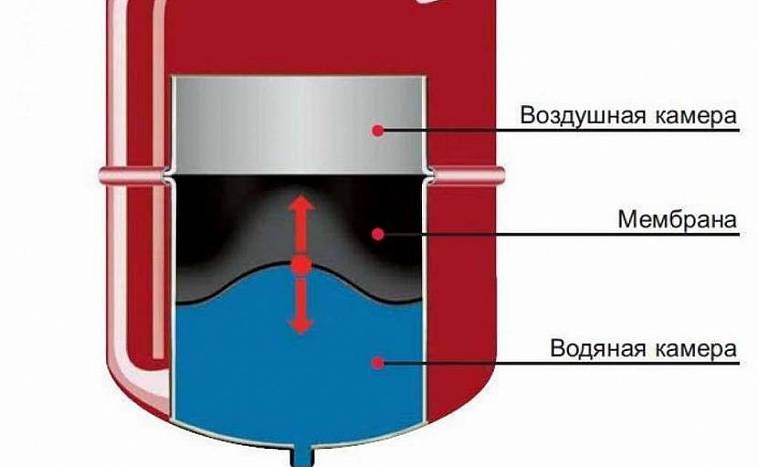

Бак диафрагменного типа разделен мембраной. Одна из половин находится под давлением, в нее закачан воздух или азот. Уточнить этот параметр можно, посмотрев документы на бак. Предварительное (заводское) давление не обязательно будет оптимальным для работы контура. Этот параметр можно легко перенастроить. Производители предусмотрели это, оставив в корпусе его «воздушной» части золотник, с помощью которого можно регулировать напор воздуха.

Стоит учитывать, что все манометры показывают только избыточное давление. То есть, если при расчетах нужно воспользоваться понятием абсолютного давления, то к показаниям манометра всегда нужно прибавлять одну атмосферу (бар).

Начальное давление в расширительном баке выставляется на 0,2 атм выше давления теплоносителя в холодной системе, которое равно статическому напору контура. Определяется этот напор как расстояние по высоте между верхней точкой контура и серединой расширительного бака. Например, если высота системы отопления 8 м (2 этажа), то статистический напор будет равняться:

∆P = 0,8 атм (10 м = 1 атм), тогда давление в мембранном баке вычисляется так:

∆P + 0,2 = 0,8 + 0,2 = 1,0 атм (бар).

Ниже представлены последствия ошибочно выставленного давления:

• Бак перекачан. Например, в воздушной полости изначально выставлен показатель 3 бара при статическом напоре 1,5 бара. При запуске насоса напор теплоносителя изменится, но не сильно — в пределах 1 атм. Получается, что когда манометр у котла показывает максимум 2,5 бара, в воздушной части мембранного бака по-прежнему 3 бара. Такой настройкой сводится на нет вся компенсирующая способность мембранного устройства — воздух будет стремиться вытолкнуть теплоноситель из бачка.
• Показатели внутри расширительного бака занижены. В этом случае при заполнении закрытой системы вода или антифриз с легкостью продавит мембрану и заполнит собой всю емкость. При каждом повышении температуры, а с ней и напора, будет срабатывать предохранительный клапан. В таком случае расширительный гидробак также становится бесполезным.

Совет! Настройка первоначального давления воздуха была произведена правильно, но продолжают срабатывать предохранительные клапана системы отопления. Возможно, был выбран слишком маленький объем расширительного бака. Чтобы этого избежать, рекомендуется устанавливать бак, объем которого составляет не менее 10 % от общего объема теплоносителя.

Блок: 2/3 | Кол-во символов: 2475
Источник: http://DomOtopim.ru/obsluzhivanie-otopleniya/komplektuyushhie-i-rasxodnye-materialy/davlenie-v-rasshiritelnom-bachke-otopleniya.html

Установка расширительного бака

Котлы изначально рассчитаны на функционирование при определенном напоре теплоносителя. Это означает, что для правильной работы давление в расширительном баке системы отопления должно иметь конкретную величину. Для его поддержания используют азот или воздух, которым заполняют корпус. В емкость их закачивают в заводских условиях.

Когда выполняется монтаж устройства, нужно не допустить выпуска воздуха, иначе прибор не сможет выполнять свое назначение – регулировать давление в расширительном бачке отопления.

Этот показатель отслеживают манометром. О том, что воздух покинул расширитель, свидетельствует бегающая стрелка устройства. Подобная ситуация не проблема, поскольку воздух можно подкачать посредством ниппеля.

Показатель напора жидкости в баке в среднем равен 1,5 атмосфер, но для конкретной теплоснабжающей системы он может не подойти. Показатели того, какое давление должно быть в расширительном бачке, регулируют самостоятельно.

Нормальное значение всегда меньше на 0,2 атмосферы, чем этот показатель в системе. Если в расширительном приборе давление выше по сравнению с тем, что в сети, то увеличившаяся в объеме вода не попадет в корпус. Устройство подключают к трубопроводу посредством присоединительного размера.

Большое значение имеет не только правильное подсоединение устройства, но и грамотный выбор места его монтажа. Невзирая на то, что современные модели бачков допускается устанавливать в любом месте, специалисты рекомендуют это делать на обратке между насосом и котельным оборудованием.

Чтобы иметь возможность ремонтировать присоединительный размер, посредством которого подсоединяется емкость, используют шаровой кран. Если оборудование поломается, благодаря запорной арматуре можно снять бачок, не откачивая из системы теплоноситель.

Во время работы конструкции кран держат открытым, иначе давление в расширительном бачке отопления закрытого типа начинает резко возрастать и в наиболее слабом месте появляется течь.

Если эксплуатируется открытая система с естественной циркуляцией теплоносителя, монтируют устройство другого типа. Емкость в этом случае открыта. Ее делают из листовой стали. Размещают бачок в наивысшей точке отопительной сети.

Принцип функционирования данного устройства прост. Жидкость в процессе возрастания объема вытесняется из труб и поднимается по ним вместе с воздухом. Когда теплоноситель охлаждается, он возвращается в трубопровод, благодаря действию гравитационных сил и в результате естественного давления воздуха.

Блок: 4/6 | Кол-во символов: 2590
Источник: https://teplospec.com/montazh-remont/kak-kontrolirovat-davlenie-v-rasshiritelnom-bachke-otopleniya-osobennosti-sistemy.html

Конструкционные особенности и принцип работы

Все бачки аналогичны по конструкции. У них имеется металлический корпус, разделенный изнутри на два завальцованных отсека. У бачка на одной стороне находится ниппель, а на второй – горловина, предназначенная для соединения с трубами.

Внутри корпуса располагается диафрагма. Когда емкость пустая, она заполняет ее большую часть, а оставшееся пространство занимает воздух. В процессе функционирования сети теплоноситель нагревается, его объем увеличивается, а излишки проникают в полость, имеющуюся между диафрагмой и корпусом.

После снижения температуры рабочая среда уменьшается в объеме, а закачанный ранее воздух выдавливает ее назад в систему.

Блок: 3/6 | Кол-во символов: 719
Источник: https://teplospec.com/montazh-remont/kak-kontrolirovat-davlenie-v-rasshiritelnom-bachke-otopleniya-osobennosti-sistemy.html

Нормальное давление

В руководстве к агрегату написано, какое давление должно быть в расширительном баке системы водоснабжения по умолчанию в данной конфигурации. Обычно оно составляет от 1 до 3 бар.

Необходимый показатель зависит еще от того, где бак находится относительно системы водоснабжения, к которой присоединен. По стандартным правилам в емкости должно быть на 0,2 атмосферы больше. Если они располагаются на одном уровне, достаточно будет этой разницы.

Если высота между расширительным бачком и системой отопления составляет 12 м, на каждые 10 метров нужно добавить дополнительную 1 атм. Получается, что для заданных условий нормальным будет давление внутри бака, которое выше водопроводного на 0,2 + 1,2 = 1,4 атмосферы.

Блок: 3/5 | Кол-во символов: 736
Источник: https://StrojDvor. ru/vodosnabzhenie/davlenie-v-rassiritelnom-backe-vodosnabzenia/

Как выставить оптимальное давление?

На системе отопления стоят манометры, с помощью которых контролируется давление в контуре. На самом же расширительном баке штуцера под установку измерительного прибора нет. Зато есть ниппель или золотник для выпуска и подкачки воздуха или газа. Ниппель такой же как на колесах машин. Поэтому проверить уровень давления и отрегулировать его можно посредством обычного автомобильного насоса с манометром.

Для накачки воздуха в расширительный бак подойдет даже простейший автомобильный ручной насос с манометром или автоматический компрессор

Перед тем, как спустить лишнее давление или накачать воздухом расширительный бачок бытового газового котла, необходимо подготовить систему. Автомобильный манометр показывает значение в МПа, полученные данные нужно перевести в атмосферы или бары: 1 Бар (1 атм) = 0,1 МПа.

Алгоритм измерения давления:

1. Отключить газовый котел. Подождать пока вода не перестанет циркулировать по системе.
2. На участке с гидробаком перекрыть все запорные вентили и через дренажный штуцер слить теплоноситель. Для котлов со встроенным баком перекрывается обратка, а также подача воды.
3. Подсоединить к ниппелю бака насос.
4. Накачать воздух до показателей в 1,5 атм. Немного подождать, чтобы вылились остатки воды, снова пустить воздух.
5. Перекрыть вентили запорной арматуры и компрессором докачать давление до указанных в паспорте параметров или до уровня — давление в системе минус 0,2 атм. В случае перекачки бака лишний воздух стравливают.
6.  Извлечь из ниппеля насос, закрутить колпак и перекрыть сливной штуцер. Залить в систему воду.

Проверить правильность регулировки напора воздуха можно, когда котел достигнет рабочих параметров.

Если бак накачан правильно, то стрелка манометра прибора при измерении будет показывать плавный набор давления без каких-либо скачков и рывков

При неправильной настройке напора воздуха в расширительном баке возможны сбои в работе всей системы отопления. Если экспанзомат перекачан, компенсирующие свойства не сработают. Поскольку воздух будет выталкивать излишки нагретой воды из бачка, повышая давление в трубах системы отопления.

А с заниженными показаниями давления компенсирующей емкости, вода просто протолкнет мембрану и заполнит весь резервуар. Как результат, при повышении температуры теплоносителя сработает предохранительный клапан.

Иногда в двухконтурных газовых котлах срабатывают предохранители и при правильной настройке давления встроенного расширительного бака. Это свидетельствует о том, что объем резервуара слишком мал для такой системы отопления. В этой ситуации рекомендуется вмонтировать дополнительный гидробак.

Блок: 4/7 | Кол-во символов: 2603
Источник: https://sovet-ingenera.com/otoplenie/otop-oborudovanie/davlenie-v-rasshiritelnom-bachke-gazovogo-kotla.html

Назначение дополнительного бака двухконтурного котла

Как правило, встроенные компенсационные резервуары в газовых котлах имеют объем около 6-8 литров. Они рассчитаны на  компенсацию расширения 120 литров теплоносителя , циркулирующего в системе отопления. При обычных условиях эксплуатации для небольшой квартиры или дома такого расширительного бака хватает.

При установке радиаторов нестандартной формы и размеров, обязательно систему отопления нужно оборудовать дополнительным расширительным баком. Поскольку в такие батареи помещается больше воды

Если площадь обогрева большая, установлен теплый пол или много радиаторов в комнатах, объема стандартной встроенной емкости будет мало, так как воды используется больше.

При нагреве излишки теплоносителя полностью заполняют бачок. А поскольку в резервуаре свободного места не остается, то напор воды усиливается в самой системе отопления и происходит аварийный сброс предохранительным клапаном. После этого, автоматически включится в работу газовый котел вряд ли сможет.

Чтобы избежать таких негативных последствий, в систему отопления устанавливают дополнительный расширительный бак с мембраной в конструкции для двухконтурного газового котла. Когда стандартный резервуар полностью заполнится, вода уйдет в запасной гидробак. После остывания жидкость возвращается в радиаторы.

Блок: 5/7 | Кол-во символов: 1326
Источник: https://sovet-ingenera.com/otoplenie/otop-oborudovanie/davlenie-v-rasshiritelnom-bachke-gazovogo-kotla.html

Перепады в системе и настройка

Если все подобрано правильно, то перепадов в системе не возникает. Поэтому столкнувшись с этой проблемой нужно искать причину:

• неправильно подобранный объем;
• прорыв мембраны;
• неисправность ниппеля;
• неправильная установка.

Все ремонтные работы выполняются только после того, как бачок будет снят с контура. Настройка может быть проведена, если в бачке не будет жидкости. Поэтому ее нужно оттуда удалить. Для этого нужно накачать его. Когда жидкости не останется, воздух надо стравить. После этого при помощи насоса с манометром закачать воздух в бак до необходимого уровня. Если нет насоса с манометром, можно использовать ручной манометр. Так как проверить давление в расширительном бачке отопления без него не получиться, придется все же приобрести. Убедившись в правильности настройки, можно устанавливать бак обратно на контур.

Все красные баки предназначены для отопления. Помимо них есть еще синие. Это гидроаккумуляторы для холодной воды, они работают по другому принципу, чем расширительные.

Если настройка выполнена неправильно, то в отоплении будут следующие проблемы:

• повышение давления в системе отопления и расширительном баке;
• аварийные выбросы теплоносителя и, соответственно, необходимость в постоянной подпитке;
• спад показаний манометра до критически низкого уровня, при котором не может включиться котел.

В продаже много моделей, у которых нет возможности регулирования количество газа в воздушной камере бака. Конечно, лучше такой не покупать, но их низкая цена часто играет решающую роль. Со слов пользователей сети, известны случаи, когда просто нет вариантов выбора, только дешевые без ниппеля, не хочешь не бери.

Блок: 5/5 | Кол-во символов: 1666
Источник: https://utepleniedoma.com/otoplenie/davlenie-baka

Порядок настройки давления — какое должно быть и как настроить

Напор теплоносителя в бачке отопительной системы является регулируемым параметром. Все действия по настройке можно выполнить самостоятельно.

Для этого нужно:

1. Произвести вычисления и понять, какое давление в расширительном бачке должно быть. Его следует сделать меньше на 0,2 атмосферы, чем в системе теплоснабжения.
2. Данный показатель устанавливают до размещения емкости, сбросив воздух или закачав его посредством ниппеля. Но прежде нужно знать, как накачать расширительный бак отопления правильно.
3. Емкость подключают к трубопроводу и наполняют систему водой, делая это медленно, наблюдая за показателями давления. Жидкость закачивают, пока величины напора не сровняются.
4. Затем подключают насос и продолжают закачивать жидкость, пока давление в баке не достигнет эксплуатационных значений, которые рассчитывают до монтажа сети. В итоге в корпус попадет резервный объем теплоносителя.
5. Старт системы необходимо производить при максимальной температуре и тогда объем рабочей среды увеличивается на величину удельного приращения. Это обеспечивает поступление в прибор воды, объем которой равен емкости резервуара. В результате давление достигает максимальных значений.

Чтобы знать, каким должно быть давление в расширительном бачке двухконтурного котла, следует посмотреть инструкцию на него. Настраивать все параметры можно собственноручно, используя манометр и автомобильный компрессор.

Блок: 6/6 | Кол-во символов: 1489
Источник: https://teplospec.com/montazh-remont/kak-kontrolirovat-davlenie-v-rasshiritelnom-bachke-otopleniya-osobennosti-sistemy.html

Выводы и полезное видео по теме

Научиться самостоятельно рассчитывать объем гидробака и настраивать его давление можно, просмотрев представленные ниже видеоматериалы.

Легкий способ определения объема расширительного бака:

Инструкция по самостоятельной регулировке уровня давления в расширительном баке:

Газовые котлы в обязательном порядке должны укомплектовываться расширительными баками. Они «поглощают» излишки теплоносителя, появившегося в результате нагрева и предотвращают образование воздушных пробок. В двухконтурных типах оборудования такие устройства вмонтированы, но часто их объем недостаточен для безаварийного функционирования отопления.

Выбирать компенсационные резервуары следует, исходя из показателей давления и объема теплоносителя в системе. Важно правильно настроить бак, иначе он не сможет обеспечит бесперебойную и стабильную работу газового котла.

У вас остались вопросы по накачке и регулировке давления в расширительном баке? Задайте его в  блоке – наши эксперты и другие посетители сайта постараются вам помочь.

Блок: 7/7 | Кол-во символов: 1033
Источник: https://sovet-ingenera.com/otoplenie/otop-oborudovanie/davlenie-v-rasshiritelnom-bachke-gazovogo-kotla. html

Кол-во блоков: 18 | Общее кол-во символов: 19766
Количество использованных доноров: 8
Информация по каждому донору:

1. https://thermo-lider.ru/gazovye-kotly/obsluzhivanie-gazovogo-kotla/kakoe-davlenie-v-rasshiritelnom-bachke-sistemy-otopleniya/: использовано 1 блоков из 3, кол-во символов 419 (2%)
2. http://DomOtopim.ru/obsluzhivanie-otopleniya/komplektuyushhie-i-rasxodnye-materialy/davlenie-v-rasshiritelnom-bachke-otopleniya.html: использовано 1 блоков из 3, кол-во символов 2475 (13%)
3. https://sovet-ingenera.com/otoplenie/otop-oborudovanie/davlenie-v-rasshiritelnom-bachke-gazovogo-kotla.html: использовано 3 блоков из 7, кол-во символов 4962 (25%)
4. https://teplospec.com/montazh-remont/kak-kontrolirovat-davlenie-v-rasshiritelnom-bachke-otopleniya-osobennosti-sistemy.html: использовано 4 блоков из 6, кол-во символов 5546 (28%)
5. https://utepleniedoma.com/otoplenie/davlenie-baka: использовано 2 блоков из 5, кол-во символов 3869 (20%)
6. https://genmontage. ru/articles/kakoe-davlenie-dolzhno-byt-v-rasshiritelnom-bake-i.html: использовано 1 блоков из 2, кол-во символов 668 (3%)
7. https://kaminguru.com/sistema-otoplenija/davlenie-v-rasshiritelnom-bachke.html: использовано 1 блоков из 4, кол-во символов 64 (0%)
8. https://StrojDvor.ru/vodosnabzhenie/davlenie-v-rassiritelnom-backe-vodosnabzenia/: использовано 3 блоков из 5, кол-во символов 1763 (9%)

Монтаж расширительного бака «Рефлекс» — Насосы и насосные станции

Сначала занимаются активным поиском необходимого расширительного бака для соответствующей системы отопления. После выбора и покупки модели переходят к следующему этапу — установке расширительного бачка. Это — серьезный процесс. И так просто не выполняется. Сразу же стоит продумать, где монтировать бак, каким образом, как потом его подключать.

Сегодня имеется достаточно сведений о том, как правильно осуществлять данный процесс. Однако все равно остается много спорных вопросов. Правильно, не стоит рисковать. Достаточно ознакомиться с полезной информацией и прояснить для себя все нюансы. Например, частную домашнюю отопительную систему правильнее характеризовать не как открытого или закрытого типа, а с естественной циркуляцией или принудительной (применение насоса).

Требования, выдвигаемые к монтажу расширительных баков

Первое, что волнует практически каждого, кто приобрел расширительный бак, где его правильнее всего установить. При этом учитываются важные нюансы:

· Месторасположение расширительной конструкции. Обычно она располагается в соседнем помещении, недалеко от котла.

· Ничто не должно мешать приблизиться к баку, чтобы настроить его, отрегулировать, обслужить.

· Расширительный бак может располагаться на полу или крепиться к стене. В последнем случае высота должна быть такой, чтобы было удобно добраться до воздушного клапана.

· Подводка монтируется к стене отдельно. Это исключает дополнительную нагрузку на конструкцию расширительного бака.

Если бак маловместительный, то зачастую его подвешивают к стене. Расположить резервуар в пространстве можно тоже по-разному. Однако специалисты советуют присоединительный патрубок бачка направлять именно вниз. Это самый безопасный вид монтажа. Функционирование расширительного бака возможно совершенно в любом положении, пока он новый. Но со временем начинает портиться мембрана. Она покрывается трещинками. И вот тут уже положение бака в пространстве существенно влияет на его дальнейший срок эксплуатации.

Дольше всего бак прослужит, если патрубок будет направлен вниз. При этом воздушная камера окажется сверху. Воздушный поток не сможет быстро проникнуть через поврежденную мембрану в теплоноситель. Следовательно, это продлит срок службы расширительному баку. Совсем иначе обстоит дело, если воздушная камера снизу, а присоединительный патрубок сверху. Более легкий воздух моментально проникает чрез трещины мембраны и попадает в теплоноситель. Соответственно, бак необходимо немедленно заменить.

Таким образом, эксперты доказали, что целесообразнее всего монтировать расширительный бак не вверх ногами, а как положено — присоединительный патрубок только снизу конструкции, а воздушная камера — сверху. Также не рекомендуется расширительный бак подвешивать на кронштейне распределительным патрубком вверх. Пока расширительный резервуар отлично функционирует, отопительной системе ничего не угрожает. Но, если мембрана даст сбой, то узел моментально выйдет из строя при такой проектировке месторасположения расширительного резервуара.

Подключение расширительного мембранного бака

Монтаж расширительной емкости завершен. Она надежно закреплена на полу или стене, тогда можно начинать подключение бака к отопительной системе. Считается, что для расширительных баков такого типа наилучшее присоединение — к обратной магистрали. Место присоединения не должно быть прямо перед входом в котел. Желательно врезаться в обратный трубопровод до циркуляционного насоса, который должен находиться между котлом и резервуаром расширительным.

Почему бак присоединяют к обратной магистрали? Ответов на этот вопрос несколько. Во-первых, остывший теплоноситель не способен повредить мембрану, что положительно отразиться на сроке ее успешной эксплуатации. А во-вторых, такая схема создает благоприятные условия для работы циркуляционного насоса.

Завершающий этап работ — настройка расширительного бака. Ведь нужно напоследок создать необходимое давление для отопительной системы. Это предупреждает возникновение гидравлических ударов. Создает их мембрана. Происходит это в том случае, когда теплоноситель остывает. Тогда мембрана старается его излишки вытолкнуть из камеры.

Процесс происходит следующим образом. После завершения монтажных работ относительно расширительного резервуара, систему заполняют холодной водой. Из трубопроводов удаляют воздушные пробки. При помощи манометра определяют давление в системе, воздушной камере емкости. Оперируя показателями давления, устанавливается необходимая величина в воздушной камере и в самой системе. Причем давление в воздушной камере несколько ниже, чем в отопительных трубах.

Перейти к списку статей

Материалы по теме

Как заправить расширительный бак на водогрейном котле

Во многих домах отопление обеспечивается не топкой с принудительной подачей воздуха, а котлом, который нагревает воду для ее циркуляции по трубопроводу к радиаторам по всему дому. Ключевым элементом системы водогрейного котла является расширительный бак , прикрепленный к котлу или близлежащим трубам отопления. Расширительный бак служит для обеспечения пространства для воды и воздуха в системе котла, чтобы расширяться и сжиматься без повреждения труб или клапанов.Если расширительный бак отсутствует или не работает должным образом, давление в системе может привести к сбросу воды через предохранительный клапан котла. Или пузырьки воздуха, выделяемые отопительной водой, могут собираться где-то еще в системе, вызывая закупорку, которая останавливает поток горячей воды.

Примечание : Расширительный бак отсутствует в паровых котельных , которые создают тепло за счет циркуляции горячего пара, а не горячей воды по трубам и радиаторам. Паровые котлы — это более простые системы, в которых отсутствуют некоторые компоненты, присутствующие в системах водогрейных котлов, такие как циркуляционный насос, расширительный бак и регуляторы давления и температуры воды.Если в вашей системе нет расширительного бака и циркуляционного насоса, вероятно, у вас есть система парового котла.

Как работает расширительный бак

Воздух внутри водогрейного котла (водяного) отопления необходим и неизбежен. Присутствие воздуха способствует прохождению горячей воды по трубопроводу к радиаторам. Вода естественным образом расширяется и сжимается при нагревании и охлаждении, а воздух внутри системы создает подушку, которая обеспечивает расширение, не повреждая трубы и не позволяя клапану сброса давления (PRV) вытеснять воду из системы.Но этот воздух должен находиться в нужном месте внутри системы. Если воздух скапливается в нежелательных местах, может развиться состояние, называемое гидронным шлюзом , которое по существу останавливает конвективный поток горячей воды и выводит из строя все или части вашей радиаторной системы.

Расширительный бак обеспечивает определенное место для воздуха в системе. Это либо простой стальной цилиндрический резервуар, расположенный над котлом, либо, в более новых системах, плоский круглый резервуар с более сложным управлением.Оба типа обычно являются безотказными устройствами, но им может потребоваться обслуживание, если бак наполняется слишком большим количеством воды или если в нем падает давление воздуха.

Два типа расширительных баков

В зависимости от возраста и типа имеющегося у вас водогрейного котла расширительный бак может иметь одну из двух форм.

Стальные резервуары

Простой цилиндрический расширительный бак встречается во многих старых установках. Это очень простой резервуар из серой стали, расположенный где-то над котлом, ориентированный так, чтобы цилиндр двигался горизонтально.Чаще всего он находится в непосредственной близости от котла, над головой. В некоторых случаях его действительно можно найти на чердаке. Где бы он ни находился, от дна резервуара до котла или сети отопительных труб идет одна труба; эта труба обычно имеет запорный клапан, который можно закрыть, чтобы отключить резервуар от системы, когда вы его обслуживаете. Бак обычно имеет дополнительный клапан для слива воды (этот клапан расположен на дне бака).

В таком расширительном баке воздушная камера внутри находится в прямом контакте с водой.Для эффективной работы эти резервуары должны иметь около одной трети внутреннего пространства, заполненного водой, а верхние две трети должны быть заполнены воздухом. Поскольку вода может поглощать воздух, стальные резервуары могут потерять надлежащее соотношение вода / воздух, и когда это происходит, резервуар необходимо «перезарядить», чтобы восстановить правильное соотношение. Для подзарядки этого типа бака нужно просто закрыть запорный клапан между расширительным баком и бойлером, слить воду из расширительного бака, а затем открыть соединение между бойлером и баком, чтобы он немного пополнился водой.

Определить, нужно ли опорожнять стальной резервуар, может быть сложно, поскольку вы не можете заглянуть внутрь резервуара. Если предохранительный клапан вашего котла откачивает воду, это хороший признак того, что расширительный бак не работает должным образом. Вы можете немного приподнять бак, чтобы оценить его вес. Если он кажется очень тяжелым, вероятно, в нем слишком много воды. И наоборот, если дно резервуара не слегка теплое на ощупь, это означает, что в нем совсем нет воды.

Мембранные баки

В более новых установках расширительный бак имеет диафрагменную или баллонную конструкцию. Эти резервуары обычно несколько меньше стальных, с закругленными концами и эмалированными поверхностями. В этих резервуарах диафрагма или баллон отделяет слой воздуха от слоя воды, поэтому у вас никогда не будет ситуации, когда вода поглощает воздух в резервуаре. В большинстве конструкций вода содержится внутри гибкого пузыря, окруженного воздушной подушкой. Эти резервуары предназначены для постоянного удерживания сжатого воздуха, поэтому они сконструированы специально для этого. В дополнение к трубному соединению, ведущему к котлу, эти баки будут иметь небольшой ниппельный клапан, который можно использовать для присоединения манометра или воздушного компрессора для добавления большего количества воздуха. Баки также будут иметь сливной патрубок для слива воды из бака.

Проблемы с этими резервуарами обычно связаны с потерей давления воздуха, и процесс «перезарядки» именно такой — закачка дополнительного воздуха в резервуар до тех пор, пока не будет восстановлено оптимальное давление воздуха.

Расширительные баки 101: вентиляционные отверстия и напорные отверстия

Если вы планируете преобразовать старый расширительный бак незакрепленного типа в расширительный бак закрытого типа, простое практическое правило — заменить существующий бак моделью, которая равен объему существующего бака.Например, если 15 галлонов. бак свисает с потолка, замените его баллонным баком №15.

При этом необходимо установить автоматический вентиль, чтобы удалить воздух из системы. Напомним, что в старых, не закрытых компрессионных баках, автоматические вентиляционные отверстия не допускаются. Если это расширительный бачок с невыпадающим мочевым пузырем, автоматические вентиляционные отверстия просто необходимы. Новые резервуары поставляются с заводским давлением 12 фунтов на квадратный дюйм. Почему ты спрашиваешь? Потому что производитель предполагает, что в жилых помещениях над котлом никогда не может быть больше двух этажей.Чтобы «поднять» воду на высоту, достаточную для полного заполнения системы, требуется давление 0,5 фунта на квадратный дюйм, чтобы поднять воду на 1 фут вертикальной высоты. Следовательно, для заполнения системы вода в двухэтажном доме должна иметь давление 10 фунтов на квадратный дюйм.

Обычно требуется некоторое остаточное давление, чтобы «отрыгнуть» пузырьки из верхней части системы. Следовательно, 20 футов, умноженные на 0,5 фунта на квадратный дюйм плюс 2 фунта остаточного давления, равны 12 фунтам на квадратный дюйм. По этой же причине завод отгружает регуляторы давления с предустановкой на 12 фунтов на квадратный дюйм.

Что, если высота системы, скажем, 30 футов? При 0 фунт / кв. Дюйм на водяной стороне резервуара давление воздуха в резервуаре должно быть повышено до ожидаемого давления заполнения системы. В этом случае 30 футов, умноженные на 0,5 = 15 фунтов на квадратный дюйм, плюс 2 фунта остаточного давления = 17 фунтов на квадратный дюйм. Затем вы также должны отрегулировать регулятор давления, чтобы компенсировать дополнительное давление, необходимое для подъема водяного столба к верху системы. Что произойдет, если вы оставите давление в баллоне 12 фунтов на квадратный дюйм, но поднимете давление наполнения до 17 фунтов на квадратный дюйм? Вы начинаете использовать приемную емкость бака спереди, а это значит, что у вас будет намного меньше на другом конце, когда вода станет горячей и расширится.Вы увидите повышение давления, когда система станет горячей. Может и не хватить продуть предохранительный клапан, но он увеличится.

Если вы все сделаете правильно, повышение давления в системе сведется к минимуму. В некоторых случаях переполнение может быть использовано в ваших интересах, но вы хотите убедиться, что вы не переполните, иначе вы испортите расширительный бак и предохранительный клапан.

Если вы имеете дело с системой водяного отопления, которая не имеет кислородной барьерной трубки, вы должны использовать расширительный бак, предназначенный для питьевой воды.Этот резервуар будет иметь фенольную облицовку на всех металлических частях, чтобы кислород, который находится во взвешенном состоянии, не поедал оболочку резервуара. Также не забудьте отрегулировать расход воздуха в баллоне в сторону уменьшения. Резервуары для питьевой воды обычно поставляются с завода с предварительным зарядом 45 фунтов на квадратный дюйм.

Хотя производители резервуаров сказали некоторым подрядчикам, что не имеет значения, в каком направлении вы устанавливаете резервуар, здравый смысл подсказывает вам, что это имеет значение. На всех рисунках, которые я когда-либо видел, был изображен патрубок бака в верхней части расширительного бачка. Это удерживает воздух от того места, где должна быть вода.

При модернизации, когда труба старого потолочного расширительного бачка поднимается вверх, установите тройник в нормальной конфигурации, протолкните концевой участок втулкой и установите автоматический вентиль. Затем на ответвлении установите ниппель достаточной длины, чтобы обеспечить зазор для диаметра резервуара, и установите колено вниз. Повесьте резервуар прямо здесь, и не забудьте его правильно поддержать.

Если вы используете напольный резервуар, трубопровод будет аналогичным.Установите автоматический вентиль в верхней части нижнего угла, чтобы воздух не попадал туда, где должна быть только вода.

Изоляционные клапаны дешевы, когда речь идет о расширительных баках. Танк — один из тех предметов, который гарантированно выйдет из строя в какой-то момент. Почему бы не облегчить задачу следующему человеку, который должен это изменить? Кроме того, вы могли бы стать этим следующим человеком.

С технической точки зрения, для расширительных баков с воздушным баллоном чрезмерный размер не является серьезной проблемой. Разница в стоимости между No.15 и 30 настолько ничтожны, что не стоит их рассматривать. Выбери резервуар побольше. Если резервуар слишком большой, это позволяет немного переполнить систему. Не могу вспомнить, когда в последний раз использовал танк № 15. Если мне не изменяет память, это было еще во времена расцвета солнечной энергии.

Если мы следуем инструкциям, прилагаемым к определенным заправочным клапанам, и перекрываем подачу подпиточной воды, кислород выходит из суспензии и выводится из системы. Затем объем и давление в системе уменьшатся, и вы вернетесь к тому, чтобы снова создать давление в системе.Если вы рассчитали давление заполнения системы 12 фунтов на квадратный дюйм и вручную наполнили систему до 20 фунтов на квадратный дюйм, когда кислород выходит из суспензии, диафрагма отправит немного воды обратно в систему для компенсации.

Я точно знаю, что заявление об отключении воды в систему отопления исходит из старых времен систем «воздух в» и отсутствия отсечки топлива из-за низкого уровня воды.

В современных системах «отвода воздуха» отключение клапана подпитки — гарантированный способ получить обратный вызов.Я думаю, что если вы включите это в цену установки, это нормально. Это дает вам возможность снова увидеть котельную, чтобы увидеть, как идут дела. У меня лично нет свободного времени, поэтому я оставляю клапан подпитки включенным. Я также установил устройство отсечки топлива при низком уровне воды, чтобы я мог спать по ночам.

Настройтесь в следующем месяце на последнюю установку расширительных баков 101.

Руководство по тепловым расширительным бакам от Lee Supply

Баки теплового расширения полезны для большинства домовладельцев и становятся нормой во все большем количестве городов.В связи с этим важно, чтобы у всех нас было базовое представление о

.

какие они. Этот флаер предназначен для краткого обзора расширительных баков и того, что они из себя представляют.

Что такое тепловое расширение?

Термин «тепловое расширение» используется для описания расширения объема воды из-за нагрева. Все водонагреватели, независимо от вида топлива, могут испытывать тепловое расширение. В каждом водонагревателе резервуарного типа холодная вода нагревается при поступлении в резервуар водонагревателя.Это увеличивает общий объем воды и давление внутри резервуара, которое необходимо сбросить, чтобы избежать потенциально негативных эффектов теплового расширения.

Например, вода, нагретая с 90 ° F до настройки термостата 140 ° F в водонагревателе объемом 40 галлонов, расширится почти на половину галлона. Поскольку вода не сжимается, дополнительный объем, создаваемый расширением, должен куда-то уйти.

Направляющая термического расширительного бака

Почему сейчас это становится серьезной проблемой?

В прошлом системы горячего водоснабжения были «открытыми».Поэтому, когда объем нагретой воды превышал емкость резервуара, она текла обратно в городскую магистраль или водозабор.

Но сегодняшние правила водопровода требуют интеграции устройств предотвращения обратного потока или обратных клапанов, в первую очередь для предотвращения загрязнения воды в доме. В результате современные системы горячего водоснабжения считаются «закрытыми» системами. Любое повышение давления по существу задерживается в доме. (Чтобы узнать больше о обратном потоке, вы можете прочитать флаер обучения обратному потоку).

Клапан T&P:

Водонагреватель имеет предохранительный клапан температуры и давления (T&P), который спроектирован как предохранительное устройство, которое должно использоваться в первую очередь в аварийных случаях, а не на регулярной, ежедневной основе для сброса давления, вызванного типичным тепловым расширением. Использование только клапана T&P для компенсации теплового расширения приводит к потере воды и энергии и может привести к преждевременному выходу клапана из строя.

Еще до срабатывания предохранительного клапана T&P (обычно при 150 фунт / кв.дюйм) избыточные уровни давления, вызванные тепловым расширением, могут создавать силы, оказывающие негативное воздействие на систему горячего водоснабжения.Ниже приведены некоторые из возможных эффектов:

— Преждевременный выход продукта из строя — Повреждение или обрушение центрального дымохода (Повышенное содержание угарного газа в доме) — Снижение производительности и срока службы продукта — Повреждение соединений водонагревателя и трубопроводной системы дома — Уменьшение срока службы водопроводных приборов и приборов в доме — Шумный гидравлический удар в трубах дома

Итак, какое решение?

Бак теплового расширения — это небольшой бак под давлением со сжимаемой воздушной подушкой (диафрагмой), который устанавливается на стороне подачи (вход холодной воды) водонагревателя.

Когда тепловое расширение воды создает избыточное давление внутри водонагревателя, избыток воды нагнетается в расширительный бак, поддерживая уровни давления в пределах нормального рабочего диапазона водонагревателя.

По мере того, как давление в водонагревателе нормализуется (обычно после того, как
поступает запрос на горячую воду в доме), вода из расширительного бака возвращается обратно в водонагреватель диафрагмой, и потенциально вредные эффекты теплового расширения уменьшаются. устранено.
Наличие расширительного бачка также помогает предотвратить попадание капель из кранов и работающих туалетов, удерживая избыточное давление от попадания на приспособления и их преждевременного повреждения.

Нужен ли вам расширительный бак, если у вас есть колодезная вода?

Если клиент не пользуется городской водой и у него есть колодец, скорее всего, ему не нужен расширительный бак. Он не повредит, но, скорее всего, в этом нет необходимости. В колодце есть колодец, который действует как расширительный бак.Однако, если по какой-то причине у клиента есть обратный клапан между резервуаром колодца и водонагревателем, он должен рассмотреть возможность установки расширительного бака между обратным клапаном и водонагревателем.

Размер расширительного бака:

При выборе размера расширительного бака необходимо учитывать несколько факторов: размер водонагревателя, заданная температура водонагревателя, давление воды на входе и заданное значение давления воздуха в расширительном баке.

Размер водонагревателя и уставка температуры:

Ниже представлено то, что BackStop, наша линейка расширительных баков, рекомендует для своих баков с водонагревателем с уставкой 140 градусов.(Заводская уставка обычно составляет 120 градусов). Если владелец дома поднимает температуру выше 140, он может выбрать резервуар большего размера. Вы не можете увеличить размер расширительного бачка, но вы можете его уменьшить.

Давление подачи внутри дома:

Чтобы получить давление в доме, владелец дома может позвонить подрядчику или выполнить следующие действия:

1. Выключите все сантехнические устройства в доме и вокруг него, включая краны, льдогенератор, автоматический наполнитель бассейна, спринклеры, посудомоечную машину, стиральную машину и испарительный охладитель.

2. Найдите наружный водопроводный кран ближе всего к передней части дома. Вот откуда в дом попадает вода из городского водопровода.

3. Снимите шланг с «нагрудника шланга», части втулки, которая позволяет вам вкручивать и снимать шланг.

4. Навинтить на его место манометр. Они могут приобрести у нас манометр.

5. Включите патрубок.

6. Посмотрите, как движется стрелка калибра.Он приземлится под номером, который указывает давление воды.

7. Повторите тест трижды в день: рано утром, когда вы возвращаетесь с работы домой, и перед сном. Вероятно, каждый раз вы будете видеть какие-то вариации. Оптимальный диапазон составляет от 55 до 65 фунтов на дюйм (PSI).

Уставка давления воздуха в расширительном баке:

После определения давления подаваемой воды необходимо установить давление воздуха в расширительном баке.Хорошее практическое правило — установить давление теплового расширения на 5 фунтов на квадратный дюйм выше, чем давление воды в доме.

Расширительные баки — Bob Vila

Схема расширительного бака: SupplyHouse.com

Домовладельцы, стремящиеся максимально увеличить эффективность и продолжительность жизни своих систем отопления и охлаждения, могут захотеть рассмотреть возможность установки расширительного бака как простого и недорогого средства регулирования расхода воды. давление и предотвращение дорогостоящего повреждения других компонентов, включая трубы.

Расширительный бак предназначен для сброса давления как в системах питьевого водоснабжения, так и в закрытых системах водяного отопления. Это обеспечивает поддержание постоянного давления в трубах, поэтому они не будут повреждены из-за избыточного давления. «Расширительный бак в системе отопления — бесценный компонент, который защищает всю систему от повышенного давления и объема, вызванного нагревом», — утверждает Дэниел О’Брайан, технический эксперт интернет-магазина SupplyHouse.com.

«Когда вода нагревается, она расширяется», — объясняет О’Брайан.«В закрытой системе отопления не так много места в трубах и котле. Если вода занимает больше места и ей некуда деваться, давление возрастет и, возможно, повредит систему, как правило, в ее самых слабых местах, пока не произойдет утечка или даже разрыв трубы. Расширительный бак предназначен для снятия напряжения, тем самым увеличивая срок службы компонентов всей вашей системы отопления ».

Расширительный бак Extrol на 4,4 галлона на SupplyHouse.com

Расширительные баки работают за счет выравнивания давления во всей системе.Расширительный бак — это небольшой бак, разделенный на две части резиновой диафрагмой. Одна сторона подключена к трубам системы отопления и содержит воду. Другая сторона сухая и содержит сжатый воздух, установленный примерно на 12 фунтов на квадратный дюйм. По мере поступления горячей воды в систему отопления давление в системе увеличивается. По мере увеличения давления диафрагма расширительного бачка опускается. Это сжимает воздух в резервуаре, создавая больше места для проникновения лишней воды. Это снижает избыточное давление в системе и предотвращает повреждение труб в системе.

Установка расширительного бачка — это относительно простой процесс, который, как правило, может быть выполнен мастером своими руками менее чем за час. Однако некоторые местные строительные нормы и правила могут требовать установки лицензированным сантехником, поэтому вам следует проконсультироваться с вашим муниципальным строительным управлением, прежде чем приступать к установке.

Расширительные баки различаются по емкости: от баков, вмещающих всего два галлона, до больших баков, вмещающих несколько сотен галлонов. Чтобы определить размер, необходимый для вашей системы, интернет-магазин SupplyHouse.com предлагает удобный калькулятор размеров расширительного бака на своем веб-сайте. Используйте его, чтобы определить размер и модель расширительного бачка, который лучше всего подходит для вашей системы.

Цены на расширительные баки начинаются примерно с 30 долларов за небольшие жилые резервуары и поднимаются до 800–1000 долларов за большие коммерческие резервуары. Ведущие бренды включают расширительные баки Extrol производства Amtrol, которые используются в системах водяного отопления; расширительные баки серии Watts ET и Bell & Gossett HFT, оба предназначены для использования с закрытыми системами водяного отопления; и расширительные баки Therm-X-trol для использования с открытыми системами питьевой воды.

Если в вашем доме уже есть расширительный бачок, вы можете периодически проверять его, чтобы убедиться, что бак работает. Чтобы проверить, правильно ли работает расширительный бачок, просто положите руку на бачок и измерьте его температуру. Верхняя часть резервуара должна быть теплой на ощупь, а нижняя часть резервуара должна иметь комнатную температуру. Если весь бак теплый, вполне вероятно, что бак полностью заполнен горячей водой, что происходит только в случае выхода из строя диафрагмы.В этом случае необходимо немедленно заменить бак.

Интернет-магазин SupplyHouse.com предлагает большой выбор расширительных баков и принадлежностей от ведущих производителей в отрасли. Чтобы узнать больше, посмотрите видео ниже или посетите SupplyHouse.com.

Этот пост был доставлен вам на SupplyHouse.com. Факты и мнения принадлежат BobVila.com.

Тестирование и замена расширительного бака для горячей воды

В последнее время я занимался водопроводом своими руками, и после недавней замены циркуляционного насоса горячей воды, который был неправильно установлен (перевернут!) Профессиональным сантехником, я нам напомнили, что никогда не бывает плохой идеей периодически проверять что-то внутри собственного дома, даже если они были установлены «профессионалом». ”

Теперь я не хочу набрасываться на всех профессионалов. Некоторые, и, вероятно, большинство, отлично работают. Но платить кому-то за то, чтобы он что-то сделал для вас, не обязательно является гарантией того, что работа была сделана правильно, поэтому сегодня я решил проверить давление в расширительном баке для горячей питьевой воды в нашем доме в Юте. Не было никаких признаков проблемы. Мне просто захотелось проверить его… и я обнаружил, что он мертв. Любой нормальный человек был бы обижен. Меня? Я был в восторге — потому что это означало, что мне нужно было выполнить сантехнический проект, которым я никогда не занимался, и написать об этом новый пост в блоге! 🙂

Что такое расширительный бак для горячей воды?

Расширительный бак для горячей воды — это небольшой металлический бак (обычно 2-5 галлонов), который устанавливается сразу после впускного клапана холодной воды, питающей водонагреватель в жилом доме.Расширительный бак предназначен для защиты системы горячего водоснабжения вашего дома от чрезмерного давления, которое может вызвать повреждение арматуры, водонагревателя, трубопроводов и / или арматуры.

Внутри резервуара есть резиновая диафрагма примерно по центру резервуара; сжатый воздух проходит под диафрагмой в нижней половине резервуара, а вода поступает в верхнюю половину резервуара и выходит из нее.

Чтобы наглядно представить, как работает расширительный бачок, представьте, что диафрагма на самом деле представляет собой резиновый мяч, который вы найдете на детской площадке.Резиновый шарик частично заполнен воздухом, так что он полностью заполняет резервуар. Когда вода в вашей системе «сильнее», чем резиновый мяч, она прижимается к нему, сжимая его меньше, позволяя части воды протекать в резервуар. Но когда давление воды за пределами резервуара возвращается к норме, резиновый шар снова становится «сильнее» воды и выталкивает воду обратно из резервуара.

С точки зрения водопровода, давление воздуха под резиновой диафрагмой действует как «подушка» от гидроудара и позволяет резервуару поглощать избыточное давление воды, вызванное расширением нагретой воды в системе. Намного лучше, чтобы вода под давлением давила на «резиновый шарик» внутри усиленного резервуара, чем давила на трубы и арматуру … или даже на внутреннюю часть водонагревателя. Расширительные баки — очень дешевая страховка от потенциально опасного и дорогостоящего повреждения вашей сантехники. Если в вашей системе нет расширительного бачка, вам действительно стоит его приобрести.

Расширительные баки обычно изнашиваются через 5-10 лет. Чтобы максимально продлить их срок службы, жизненно важно, чтобы давление воздуха в расширительном баке соответствовало давлению воды в вашем доме.

Почему так важно давление в расширительном баке

Для идеальной работы толкающего соединения между водой и резиновой диафрагмой давление воздуха под диафрагмой резервуара до его сжатия должно быть таким же, как нормальное давление воды в вашей системе. Это давление воздуха называется «предварительная зарядка».

Установка предварительной заправки резервуара ниже , чем давление воды, позволит расширяющейся воде проталкиваться в резервуар чаще, чем следовало бы, что приводит к преждевременному износу диафрагмы. Но если предварительная заправка бака на выше, чем давление воды на , расширительный бак не будет пропускать воду в бак, тем самым делая бак бессмысленным. Это также может привести к разрыву резиновой диафрагмы, поскольку она не рассчитана на давление свыше 80 фунтов на квадратный дюйм.

Большинство расширительных баков настроены на предварительную заправку 20 фунтов на квадратный дюйм, когда они покидают завод, в то время как большинство бытовых систем водоснабжения имеют значительно более высокое давление воды, чем это. Это означает, что тот, кто устанавливал ваш бак, должен был , чтобы вручную увеличить предварительную заправку бака, чтобы соответствовать давлению воды во время установки.

Но так ли?

Единственный способ убедиться — проверить это самостоятельно. Следуйте приведенному ниже простому методу проверки, чтобы убедиться, что установщик правильно настроил предварительную заправку расширительного бачка, и убедитесь, что ваш бак по-прежнему работает должным образом. Если это не так, вы также можете следовать инструкциям в этом посте, чтобы самостоятельно заменить расширительный бачок. Не волнуйтесь — это действительно просто.

Инструменты, которые вам понадобятся

Чтобы проверить давление воды в вашем доме, я рекомендую использовать что-то вроде прибора для проверки воды Pasco 1431 или Rainbird P2A.Он просто подключается к вашей системе в любом месте, к которому может подключаться шланг, и сообщает вам давление воды в приспособлении. Поскольку я не хотел ждать Amazon, я купил Pasco в местном магазине сантехники за 12 долларов. Стоит иметь один из них в вашем наборе инструментов для ряда проектов.

Чтобы проверить предварительную заправку вашего расширительного бачка, вам понадобится стандартный манометр. Если у вас его еще нет в перчаточном ящике вашего автомобиля, вам действительно стоит. Я использовал стандартный манометр с круговой шкалой (около 9 долларов в любом местном магазине автозапчастей).В моем манометре есть спускной клапан, который позволяет легко сбросить избыточное давление.

Как проверить давление воды

Сначала найдите давление воды, поступающей в водонагреватель, прикрепив манометр к сливному клапану водонагревателя в нижней части резервуара (в том же месте, где вы прикрепляете шланг, когда промываете водонагреватель). Полностью откройте сливной кран. Вам не нужно закрывать другие клапаны или делать что-либо еще. Обратите внимание на давление воды.Шахта в доме в Юте — 60 фунтов на квадратный дюйм:

Измерение давления воды в жилых домах простым и дешевым манометром

Как проверить предварительную заправку расширительного бачка

Перед тем, как проверить предварительную зарядку вашего бака, попробуйте этот «быстрый и грязный» тест, чтобы проверить, есть ли в баке вода: постучите несколько раз по стенке бака костяшками пальцев. Вы должны услышать глухой звук «тинк-тинк-тинк» металлического резервуара, который в основном заполнен воздухом, а не «тинк-тинк-тук» металлического резервуара, наполненного водой.Если ваш аквариум полон воды, возможно, что:

• предварительный заряд установлен слишком низким, что позволяет давлению воды слишком легко «разрушить» диафрагму и впустить слишком много воды в бак, или
• : диафрагма порвалась или вышла из строя по другой причине, поэтому нет ничего, что могло бы удерживать воду.

Если вы считаете, что расширительный бачок может быть заполнен водой, отвинтите пластиковую крышку на дне бака, открывающую клапан Шредера, затем ненадолго нажмите на штифт клапана (как если бы вы выпуская воздух из шины ).Если из клапана вытекает вода, значит, в вашем резервуаре разорвана мембрана, и резервуар необходимо заменить. Если выходит только воздух, продолжайте описанные ниже процедуры проверки, но пока не присоединяйте манометр!

Прежде чем вы сможете точно проверить предварительную заправку (давление внутри резиновой диафрагмы в расширительном баке), вам сначала нужно сбросить давление, которое давит на диафрагму из водопроводной системы вашего дома. Представьте, например, что вы хотите проверить давление воздуха в мяч для йоги.Но если вы проверяете давление, все еще сидя на мяче, вы получите более высокое значение, чем если бы вы проверяли давление, стоя рядом с мячом. Итак, чтобы избавиться от давления в вашей водяной системе, «сидящей» на резиновом «мяче для йоги» расширительного бачка, сделайте следующее:

1. Закройте вентиль холодной воды, питающей водонагреватель (он должен находиться «перед расширительным баком»). Для этих типов рычагов клапан открыт, когда он параллелен линии, и закрыт, когда его перпендикулярно .На этой фотографии показано закрытие:

Клапан холодной воды выключен

2. Включите ближайший к водонагревателю прибор для подачи горячей воды, например кран. Держите его открытым на протяжении всей процедуры.

3. Поверните ручку на водонагревателе в положение ПИЛОТ, чтобы горелка не загорелась:

Газовый клапан установлен на PILOT

4. Если у вас есть циркуляционный насос горячей воды, выключите его и закройте вентиль на обратной линии:

Выключить рециркуляционный насос и закрыть обратный клапан

5.Подсоедините сливной шланг к сливному клапану вашего водонагревателя (к тому же клапану, где вы проверяли давление воды) и полностью откройте клапан. Медленно сосчитайте до 10, затем закройте клапан. Это должно удалить достаточно воды из системы, чтобы сбросить давление воды, которое давит на резиновую диафрагму внутри расширительного бачка.

Частично слейте воду из водонагревателя, чтобы сбросить давление воды

Теперь, когда давление воды сброшено, вы можете получать точные показания из вашего резервуара.Откройте клапан Шредера (тот же клапан, который вы найдете на шине велосипеда или автомобиля) на дне расширительного бачка (возможно, вам придется открутить пластиковую крышку) и плотно прижмите манометр к клапану, чтобы получить показания. Если результирующее давление на выше, чем на давления воды в вашем доме, то понемногу снимайте давление воздуха из расширительного бачка, нажимая на штифт внутри клапана (точно так же, как при понижении давления в автомобиле. шины). Если давление в расширительном бачке на ниже на давления воды в вашем доме, вам необходимо заполнить бак до соответствующего давления, используя тот же тип воздушного компрессора, который вы использовали бы для повторного накачивания шин вашего автомобиля.

Если предварительный заряд был настроен правильно или требовалось лишь незначительное регулирование давления, тогда УРА! Готово.

Но, если вы получаете без показаний давления из вашего бака (что случилось со мной сегодня), то это, вероятно, означает, что диафрагма в вашем баке разорвалась или вышла из строя иным образом, а значит, ваш расширительный бачок необходимо заменить. Вот мои сегодняшние показания нулевого давления:

Нет давления в расширительном баке горячей воды

Замена расширительного бака для горячей воды для питья

Если вы определили, что ваш расширительный бачок неисправен или он достаточно старый, и вы все равно хотите его заменить, установить новый очень легко, особенно если вы уже выполнили указанные выше действия, чтобы проверить предварительную зарядку ( означает, что вы уже сбросили давление в линии и закрыли все соответствующие клапаны).

Как правило, старый расширительный бачок следует заменять новым такого же размера. Делать больше — это хорошо, меньше — нет. Большинство водонагревателей объемом 50 галлонов или меньше должны использовать расширительный бак на 2 галлона, например, Amtrol ST-5 или Watts PLT-5. Но если у вас есть два водонагревателя, соединенных вместе, или водонагреватель объемом более 50 галлонов, выберите расширительный бак на 4,4 галлона, такой как Amtrol ST-12 или Watts PLT-12. Поскольку у меня есть два 40-галлонных водонагревателя, которые соединены последовательно (всего 80 галлонов в зоне), я купил Watts PLT-12 в местном магазине сантехники за 50 долларов, что примерно соответствует той цене, за которую они продают Amazon.Вы также можете найти их в Home Depot, Lowes или в местном хозяйственном магазине. Первоначальный водопроводчик-водопроводчик фактически использовал меньший размер резервуара в этом доме, поэтому я решил, что сейчас самое время исправить эту ошибку и пойти на один размер больше. Я не уверен, что меньший размер способствовал поломке бака, но разница в цене между двумя размерами незначительна, поэтому, если можете, выбирайте больший.

Принеся новый резервуар домой, я сначала убедился, что все надлежащие клапаны были закрыты и давление в системе сброшено, выполнив все вышеперечисленные шаги, необходимые для проверки давления в расширительном резервуаре, включая поворот газовых клапанов в положение ПИЛОТ и частичный слив из резервуара .

Затем я снял одну сторону поддерживающего ремня, который помогал удерживать старый резервуар на месте (он был прикручен к воздуховоду над головой). У вашего устройства может не быть поддерживающего ремня (он нужен только в том случае, если бак установлен горизонтально).

Снимите старую опорную ленту

В-третьих, я положил полотенце на водонагреватель, под тем местом, где расширительный бак соединялся с линией холодной воды. Поскольку вышедший из строя резервуар, скорее всего, полон воды, будьте готовы к ее разливу.

В-четвертых, откручиваем бачок от резьбового штуцера на линии.Возможно, вам удастся использовать достаточное усилие на баке, чтобы открутить его без каких-либо инструментов, но если вы не можете этого сделать, вам пригодятся замки каналов. Вот штуцер со снятым баком:

Штуцер для подключения расширительного бачка

Вот снимок моего старого бака Amtrol (синий) рядом с моим новым баком Watts (белый). Оба производителя производят качественные резервуары прямо здесь, в США. Я просто выбрал бак Watts, потому что он оказался в наличии.

Старый бак Amtrol рядом с новым баком Уоттса

Как упоминалось ранее, все новые расширительные баки поступают с завода с некоторым давлением в диафрагме, что означает, что диафрагма будет накачана настолько, что достигнет отверстия бака.В работающем резервуаре с давлением в диафрагме вы должны иметь возможность просунуть палец через верх и прикоснуться к нему.

Однако, когда я осмотрел свой старый бак, я не почувствовал резиновую диафрагму через отверстие. Это означает, что, как я и подозревал, он действительно провалился. Я воткнул камеру своего телефона в отверстие, чтобы увидеть неисправную диафрагму глубоко внутри резервуара:

Отказ диафрагмы внутри расширительного бачка

Даже несмотря на то, что в новый бак уже был предварительно заправлен завод, все равно важно установить правильное давление предварительной зарядки в новом баке до того, как установит его и позволит давлению воды давить на резиновую диафрагму . Опять же, даже если бы ваш мяч для йоги был частично надут, когда вы его купили, вы бы все равно не пытались надуть его полностью, пока сидите на нем, не так ли?

Воздушный компрессор любого типа, который вы используете для заполнения шин вашего автомобиля, будет работать для установки надлежащего давления в расширительном бачке. Я использовал компрессор ближайшего соседа (проще было отнести мой баллон ему, а не его компрессор мне). Сначала я проверил начальное давление в новом баллоне, и оно составило ровно 20 фунтов на квадратный дюйм, как указано на коробке:

.

Вт Начальное давление в расширительном баке было ровно 20 фунтов на кв. Дюйм

Долить немного воздуха и довести давление до 60 фунтов на квадратный дюйм не заняло много времени:

Добавление воздуха в расширительный бак с помощью компрессора

Давление в расширительном баке настроено на давление воды в системе

Перед установкой нового бака я добавил немного тефлоновой ленты на наружную резьбу:

Добавьте тефлоновую ленту на наружную резьбу, чтобы обеспечить хорошее уплотнение

Затем я установил новый резервуар, медленно повернув его на место, и затянул с помощью фиксаторов каналов:

Затягивание нового бака на место

Наконец, я проверил герметичность, медленно повернув впускной клапан холодной воды:

Впускной клапан холодной воды открыт для проверки герметичности

Нет утечек! Я закрепил новый резервуар с помощью существующего металлического ремня, который поддерживал старый резервуар. Если резервуар установлен вертикально (выше или ниже линии), дополнительная поддержка не требуется. Однако при установке в горизонтальном положении вам потребуются поддерживающие ремни, которые помогут выдержать вес резервуара, когда он частично заполнен водой.

Крепление нового бака

Убедившись, что бак надежно закреплен, я снова включил газовый клапан, включил рециркуляционный насос и открыл клапан обратной линии.

Теперь моя система снова защищена от возможных повреждений в результате теплового расширения и гидравлического удара.Я потратил всего 50 долларов на новый бак, 9 долларов на манометр (который я буду часто использовать повторно) и использовал уже имеющийся у меня манометр. Весь процесс, включая тестирование, занял менее 30 минут. Я обещаю, что это то, что вы можете сделать и , даже если вы не особенно удобны.

Но это важное оборудование для обеспечения безопасности в вашем доме не может работать должным образом, если оно не настроено должным образом и не проверяется регулярно. Сегодня я был удивлен, когда обнаружил, что мой отказал, и был рад, что исправление было недорогим и простым.Теперь я добавил «Проверить давление в расширительном баке» в свой домашний график технического обслуживания и планирую делать это каждые шесть месяцев (это легко сделать, когда вы промываете бак и проверяете анод), и предлагаю вам сделать то же самое.

Как всегда, я приветствую ваши комментарии и вопросы ниже!

Особая благодарность BJ Plumbing Supply из Орема, штат Юта, за их экспертные советы по реализации этого проекта и за то, что я всегда предоставляю нужные мне детали по хорошей цене.

Что такое расширительный бак и как его проверить? — Служба экстренной сантехники

Тепловой Расширительный бак, что это? Как мне знаю, нужен ли он мне? Зачем он мне нужен? Будьте готовы узнать все, что вам нужно знать о резервуарах для теплового расширения, от вашего друзья здесь, в Службе экстренной сантехники.

Раньше, когда водонагревателям приходилось расширяться, они подавали воду обратно в городские водопроводные сети. Проблема в том, что он имел высокий риск загрязнения основной системы водоснабжения. Так продолжалось примерно в 1992 году, когда EPA начало принуждать поставщиков воды защищать свое водоснабжение. Именно тогда компании водоснабжения, такие как Delaware City Water и Del-Co Water, начали устанавливать переходники для колодцев и обратные клапаны (предотвращение обратного потока), делая ваш водонагреватель и дом системой с замкнутым контуром.Когда компании водоснабжения начали устанавливать эти обратные клапаны в домах, Огайо принял Кодекс теплового расширения:

.

607.3.2 Устройство предотвращения обратного потока или проверка клапан.
Где устройство предотвращения обратного потока, обратный клапан или другое устройство установлено в системе водоснабжения, использующей накопительную воду нагревательное оборудование, при котором тепловое расширение вызывает повышение давления, Должно быть установлено устройство для контроля давления.

Проще говоря, если у вас есть обратный клапан устройства на вашем водопроводе, то вам понадобится расширительный бак.Так что если у вас есть Del-Co Water или Delaware City Для воды нужен расширительный бак. Делает это означает, что компании водоснабжения ходят от дома к дому, чтобы убедиться, что все у кого должен быть расширительный бачок? Нет, однако, если вы реконструкция или продажа вашего дома, если вам нужно разрешение или проверка done Тепловой расширительный бак БУДЕТ требоваться строительным отделом.

Эти обратные клапаны делают такую ​​отличную работу, что создают тепловое расширение в вашем бак для горячей воды, поэтому вам нужен расширительный бак.Понимаете, давление нарастает во всех водных системах. потому что горячая вода расширяется, и когда она нагревает давление внутри основного резервуара будет выпущен в расширительный бак, пока давление не упадет. нормализованный. Если у вас нет Thermal Расширительный бак, и у вас есть замкнутая система (обратный клапан), ваш T&P Клапан начнет протекать при давлении около 150 фунтов на квадратный дюйм и 210 * F, чтобы сбросить давление. Такое повышение давления может может привести к взрыву водонагревателя. Также, если у вас нет расширительного бака и у вас система с замкнутым контуром вы оказываете дополнительное давление на всю вашу водопроводную систему, например, на стиральная машина, туалет и посудомоечная машина.Немного гарантии могут быть фактически аннулированы, если имеется неисправность или отсутствие теплового расширения Резервуар на месте, и вы должны иметь его из-за замкнутого цикла система. Бак теплового расширения будет оживите ваш водонагреватель и сантехнику.

Для оптимальная производительность при установке расширительного бака важно согласовать давление воды, поступающей в дом, с давлением в термальной Расширительный бак. Также при установке Тепловой расширительный бак должен быть установлен на холодной стороне между водой. подогреватель и главный запорный кран воды. Важно правильно установить, потому что если бак наполняется водой он становится очень тяжелым. Бак на 2 галлона заполнен воды составляет более 16 фунтов. Это много вес, висящий на леске, особенно на леске из ХПВХ.

Размер необходимого вам расширительного бака зависит от размера вашего водонагревателя (ов). Примеры размеров в этой области: Водонагреватель 52 G или меньше = 2 G Тепловой расширительный бак, 60 G Водонагреватель (и) или более = 4,5 G Тепловой расширительный бак. Срок службы расширительного бака в зависимости от качества воды составляет в среднем 5-8 лет.Наконец, важно проверить расширительный бак для нагрева воды, и его следует проверять один раз в год при промывке водонагревателя. Если ваш расширительный бак свисает с трубы, вы должны нажать на клапан Шредера (воздушный клапан), расположенный на дне бака, если воздух выпущен, значит, бак работает правильно. Если ничего не выходит или вода выходит, ваш бак неисправен и его нужно заменить. Если у вас есть какие-либо вопросы относительно вашего расширительного бака или вы хотите знать, нужен ли он вам, позвоните в службу экстренной сантехники по телефону 740-548-5453.

Полный список наших услуг можно найти на нашем веб-сайте http://www.emergencyplumbingservice.com

Лучшая альтернатива расширительным бакам

Когда дело доходит до комфорта ваших клиентов, водонагреватель играет важную роль. Однако домовладелец не знает, что не все части системы достаточно эффективны или надежны, чтобы поддерживать постоянный комфорт.

В частности, расширительные бачки являются одним из тех элементов, которые, как правило, требуют замены перед другими частями системы.В RWC мы прислушались к отзывам профессионалов о коротком сроке службы расширительных баков и создали более надежное решение.

Новый предохранительный клапан теплового расширения SharkBite

обеспечивает более длительную альтернативу вашим клиентам. Он заменяет громоздкий расширительный бак, запорный клапан и штуцер прямо у водонагревателя, что упрощает установку.

Сходства между предохранительными клапанами теплового расширения и расширительными баками

Предохранительный клапан теплового расширения может заменить расширительный бачок водонагревателя, поскольку он работает аналогично. Оба продукта поглощают избыточное давление в водопроводной системе, создаваемое тепловым расширением. Как известно водопроводчикам, расширительный бак уравновешивает давление во всей водопроводной системе, обеспечивая пространство для протекания горячей воды. Без расширительного бака давление распределялось бы по всей водопроводной системе, вызывая ее нагрузку и сокращая срок ее службы.

Подобно расширительному бачку, новый предохранительный клапан теплового расширения также снимает нагрузку с ваших труб:

• Уравнивающее давление
• Управление тепловым расширением воды
• Защита труб от преждевременного разрыва или износа

Однако вместо хранения воды предохранительный клапан теплового расширения выпускает ее, решая некоторые проблемы, возникающие при использовании расширительного бака.

Распространенные проблемы расширительного бачка

Хотя в большинстве систем водонагревателей с замкнутым контуром требуются расширительные баки, они имеют репутацию неисправных. Общие проблемы с расширительным бачком включают:

• Износ резиновой диафрагмы. Давление под резиновой диафрагмой в резервуаре могло быть установлено неправильно во время установки, например, из-за слишком частого попадания воды в резервуар и преждевременного износа диафрагмы.
• Утечки в отверстиях. Расширительные баки также известны развитием точечных протечек в резиновом баллоне, и нет никакого способа узнать об этом, не стараясь изо всех сил проверить это или не заметив, что предохранительный клапан температуры и давления (T&P) часто срабатывает.
• Чрезмерная конденсация. Баки также могут покрыться конденсатом, если, например, в баке слишком много воды, что может привести к грязному скоплению, опасному капанию и, в конечном итоге, к ржавому расширительному бачку.

Поскольку внутри и снаружи водонагревателя имеются координирующие клапаны и детали, которые определяют, эффективно и безопасно ли регулируется давление воды, существует множество точек отказа, которые могут привести к повреждению водопроводных систем — и все это без предупреждения.

Почему предохранительный клапан теплового расширения является лучшим вариантом

Если вам нужно больше времени в течение дня и вы хотите, чтобы ваши клиенты были довольны, вам нужны надежные решения, которые помогут вам завершить работу быстрее, оставаясь при этом рентабельными.Вот несколько способов, с помощью которых новый предохранительный клапан от теплового расширения SharkBite поможет вам добиться успеха.

Надежность

С предохранительным клапаном теплового расширения нет никаких догадок. Установленный там же, где и расширительный бак, он представляет собой комбинацию шарового клапана с предохранительным клапаном, который открывается и сливает воду в дренажную трубу, когда давление воды достигает 125 фунтов на квадратный дюйм. Это означает, что не нужно задаваться вопросом, правильно ли работают диафрагма или мочевой пузырь, никакой неизбежной замены. А что самое приятное? Он соответствует требованиям кода.

Установка

Вам также будет легче установить, поскольку нет громоздких предметов, которые нужно было бы обходить, когда все ставили на место. Независимо от того, насколько велика или мала площадь вокруг водонагревателя, вам больше не нужно беспокоиться о том, чтобы найти место для резервуара. Изготовленный с помощью торцевых соединений SharkBite push-to-connect, совместимых с трубами из PEX, меди, CPVC и PE-RT, предохранительный клапан теплового расширения просто подключается к водопроводу — дополнительная поддержка не требуется.

Стоимость

И с легкостью приходит большая доступность. Все, что вам нужно, это предохранительный клапан теплового расширения и дренажная линия, тогда как для расширительного бака требуется несколько дополнительных аксессуаров, которые складываются.

Начало работы

Хотя расширительные баки были нормой для предотвращения теплового расширения от повреждения водопроводных систем, они связаны с проблемами надежности, дополнительными затратами на установку и потребностью в пространстве. Мы создали предохранительный клапан теплового расширения, чтобы без проблем предоставить вам функциональность расширительного бака.
